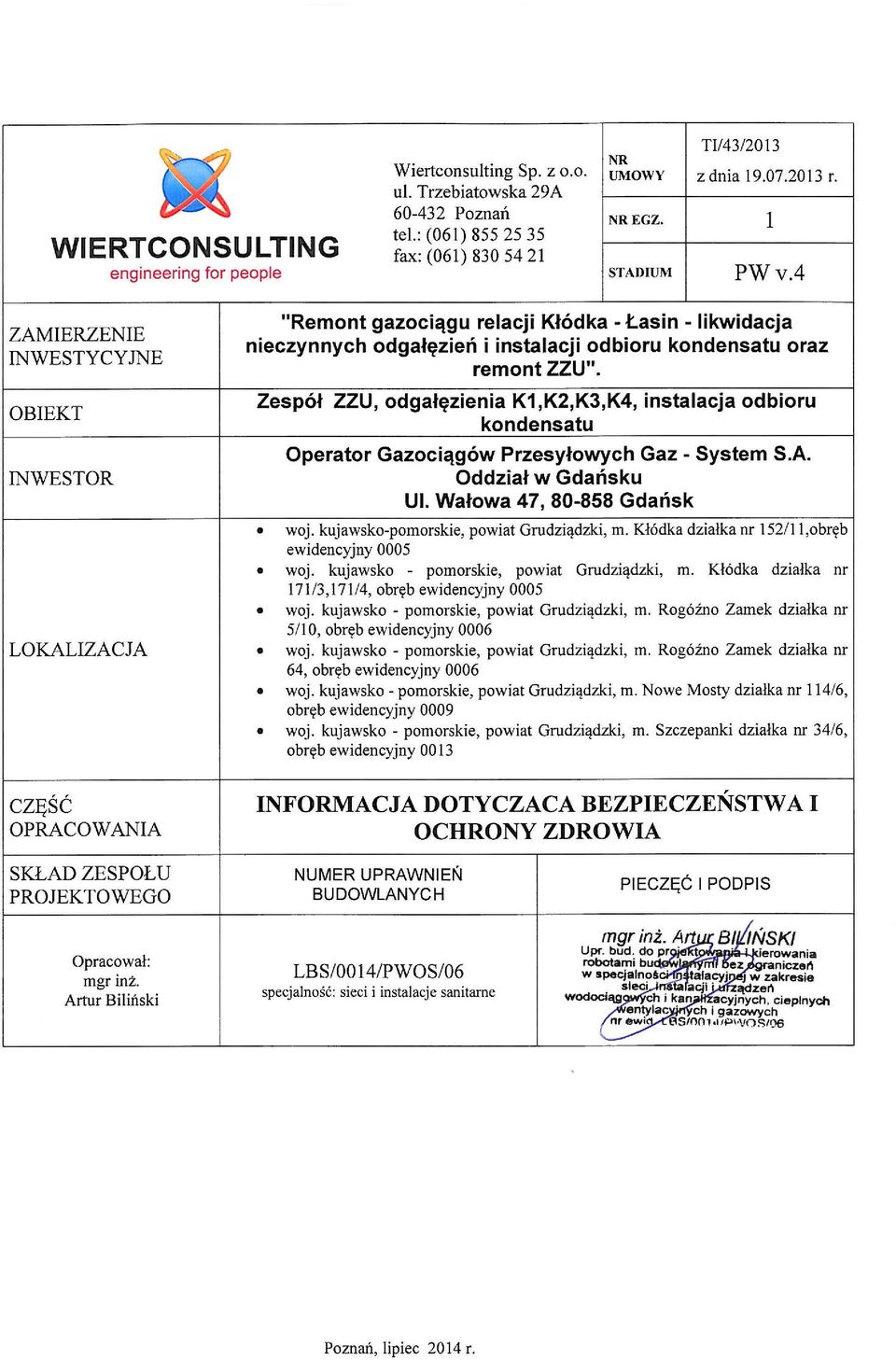

SPIS TREŚCI. Gazociąg Kłódka Łasin, likwidacja nieczynnych odgałęzień i instalacji odbioru kondensatu oraz remont ZZU

Transkrypt

1

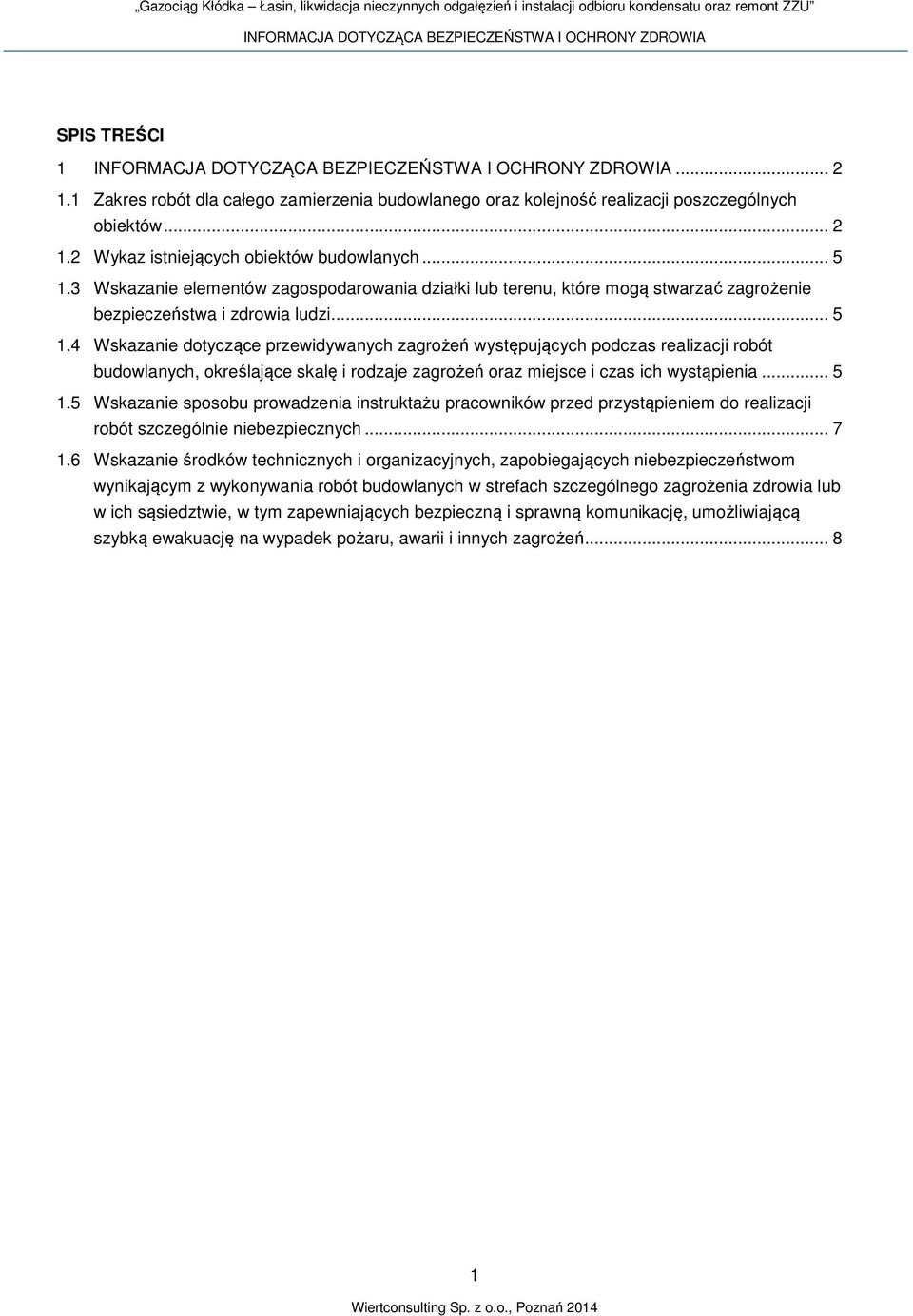

2 SPIS TREŚCI Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Wykaz istniejących obiektów budowlanych Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń

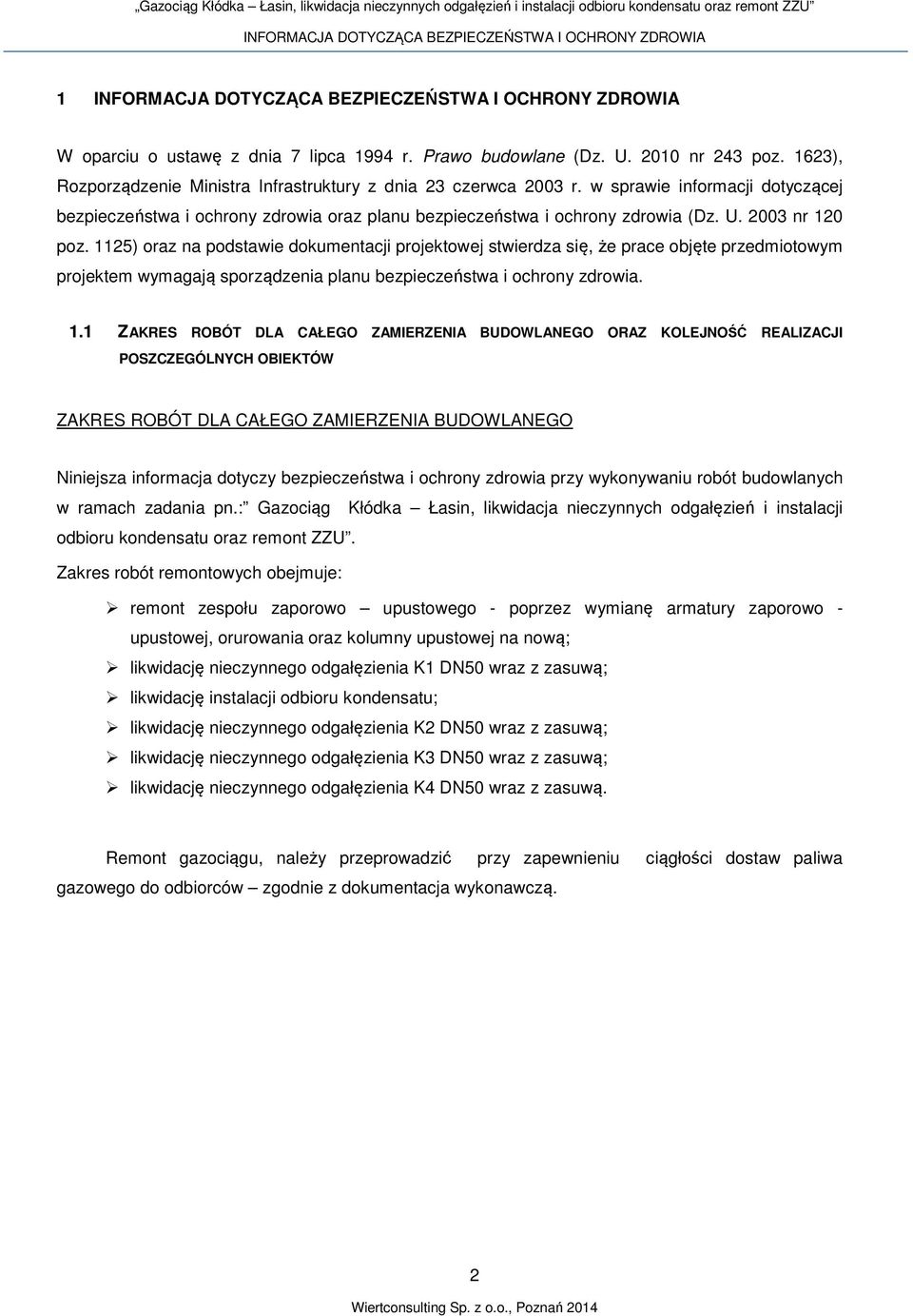

3 1 W oparciu o ustawę z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U nr 243 poz. 1623), Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U nr 120 poz. 1125) oraz na podstawie dokumentacji projektowej stwierdza się, że prace objęte przedmiotowym projektem wymagają sporządzenia planu bezpieczeństwa i ochrony zdrowia. 1.1 ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO Niniejsza informacja dotyczy bezpieczeństwa i ochrony zdrowia przy wykonywaniu robót budowlanych w ramach zadania pn.: Gazociąg Kłódka Łasin, likwidacja nieczynnych odgałęzień i instalacji odbioru kondensatu oraz remont ZZU. Zakres robót remontowych obejmuje: remont zespołu zaporowo upustowego - poprzez wymianę armatury zaporowo - upustowej, orurowania oraz kolumny upustowej na nową; likwidację nieczynnego odgałęzienia K1 DN50 wraz z zasuwą; likwidację instalacji odbioru kondensatu; likwidację nieczynnego odgałęzienia K2 DN50 wraz z zasuwą; likwidację nieczynnego odgałęzienia K3 DN50 wraz z zasuwą; likwidację nieczynnego odgałęzienia K4 DN50 wraz z zasuwą. Remont gazociągu, należy przeprowadzić przy zapewnieniu ciągłości dostaw paliwa gazowego do odbiorców zgodnie z dokumentacja wykonawczą. 2

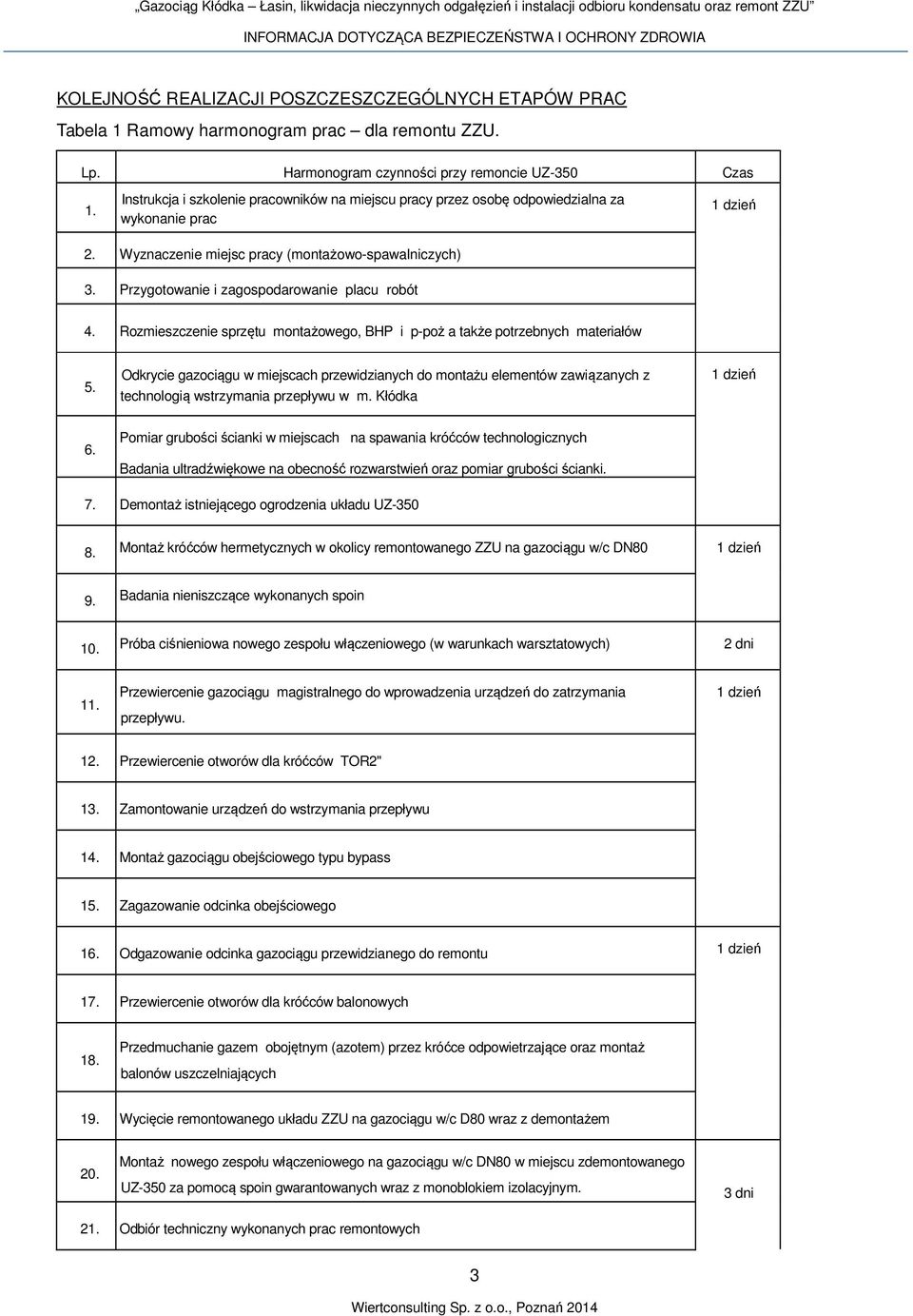

4 KOLEJNOŚĆ REALIZACJI POSZCZESZCZEGÓLNYCH ETAPÓW PRAC Tabela 1 Ramowy harmonogram prac dla remontu ZZU. Lp. Harmonogram czynności przy remoncie UZ-350 Czas 1. Instrukcja i szkolenie pracowników na miejscu pracy przez osobę odpowiedzialna za wykonanie prac 1 dzień 2. Wyznaczenie miejsc pracy (montażowo-spawalniczych) 3. Przygotowanie i zagospodarowanie placu robót 4. Rozmieszczenie sprzętu montażowego, BHP i p-poż a także potrzebnych materiałów 5. Odkrycie gazociągu w miejscach przewidzianych do montażu elementów zawiązanych z technologią wstrzymania przepływu w m. Kłódka 1 dzień 6. Pomiar grubości ścianki w miejscach na spawania króćców technologicznych Badania ultradźwiękowe na obecność rozwarstwień oraz pomiar grubości ścianki. 7. Demontaż istniejącego ogrodzenia układu UZ Montaż króćców hermetycznych w okolicy remontowanego ZZU na gazociągu w/c DN80 - króciec technologiczny wstrzymujący (stopple fitting) DN80-2 szt. 9. Badania nieniszczące wykonanych spoin - badania wizualne (w tym badania wizualne poprawności przetopu króćców) 10. Próba ciśnieniowa nowego zespołu włączeniowego (w warunkach warsztatowych) 11. wraz z badaniem spoin nowego układu: Przewiercenie gazociągu magistralnego do wprowadzenia urządzeń do zatrzymania przepływu. 1 dzień 2 dni 1 dzień 12. Przewiercenie otworów dla króćców TOR2" 13. Zamontowanie urządzeń do wstrzymania przepływu 14. Montaż gazociągu obejściowego typu bypass 15. Zagazowanie odcinka obejściowego 16. Odgazowanie odcinka gazociągu przewidzianego do remontu 1 dzień 17. Przewiercenie otworów dla króćców balonowych 18. Przedmuchanie gazem obojętnym (azotem) przez króćce odpowietrzające oraz montaż balonów uszczelniających 19. Wycięcie remontowanego układu ZZU na gazociągu w/c D80 wraz z demontażem 20. Montaż nowego zespołu włączeniowego na gazociągu w/c DN80 w miejscu zdemontowanego UZ-350 za pomocą spoin gwarantowanych wraz z monoblokiem izolacyjnym. 3 dni 21. Odbiór techniczny wykonanych prac remontowych 3

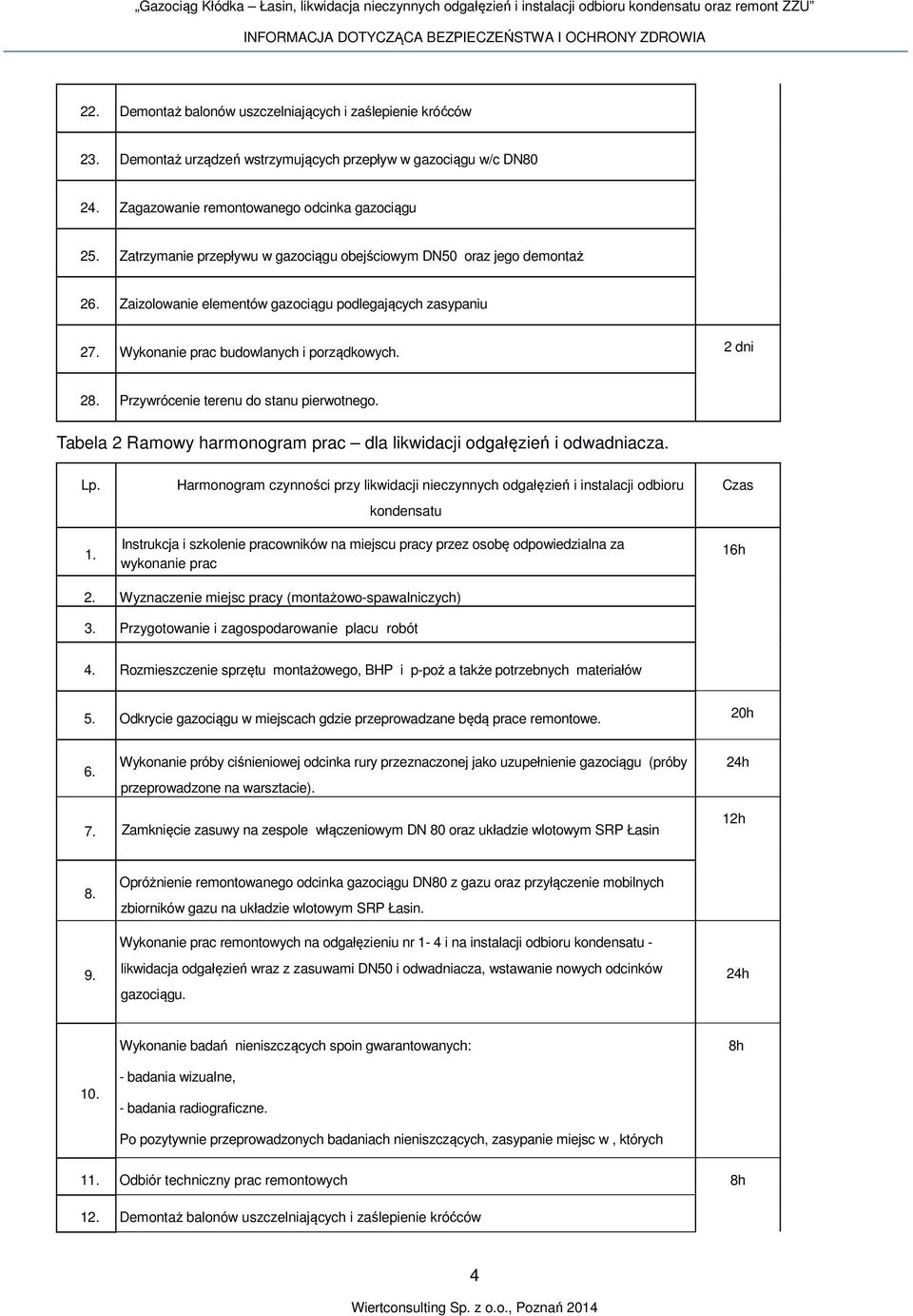

5 22. Demontaż balonów uszczelniających i zaślepienie króćców 23. Demontaż urządzeń wstrzymujących przepływ w gazociągu w/c DN Zagazowanie remontowanego odcinka gazociągu 25. Zatrzymanie przepływu w gazociągu obejściowym DN50 oraz jego demontaż 26. Zaizolowanie elementów gazociągu podlegających zasypaniu 27. Wykonanie prac budowlanych i porządkowych. 2 dni 28. Przywrócenie terenu do stanu pierwotnego. Tabela 2 Ramowy harmonogram prac dla likwidacji odgałęzień i odwadniacza. Lp. 1. Harmonogram czynności przy likwidacji nieczynnych odgałęzień i instalacji odbioru kondensatu Instrukcja i szkolenie pracowników na miejscu pracy przez osobę odpowiedzialna za wykonanie prac Czas 16h 2. Wyznaczenie miejsc pracy (montażowo-spawalniczych) 3. Przygotowanie i zagospodarowanie placu robót 4. Rozmieszczenie sprzętu montażowego, BHP i p-poż a także potrzebnych materiałów 5. Odkrycie gazociągu w miejscach gdzie przeprowadzane będą prace remontowe. 20h 6. Wykonanie próby ciśnieniowej odcinka rury przeznaczonej jako uzupełnienie gazociągu (próby przeprowadzone na warsztacie). 24h 7. Zamknięcie zasuwy na zespole włączeniowym DN 80 oraz układzie wlotowym SRP Łasin 12h 8. Opróżnienie remontowanego odcinka gazociągu DN80 z gazu oraz przyłączenie mobilnych zbiorników gazu na układzie wlotowym SRP Łasin. 9. Wykonanie prac remontowych na odgałęzieniu nr 1-4 i na instalacji odbioru kondensatu - likwidacja odgałęzień wraz z zasuwami DN50 i odwadniacza, wstawanie nowych odcinków gazociągu. 24h 10. Wykonanie badań nieniszczących spoin gwarantowanych: - badania wizualne, - badania radiograficzne. Po pozytywnie przeprowadzonych badaniach nieniszczących, zasypanie miejsc w, których 8h 11. Odbiór techniczny prac remontowych 8h 12. Demontaż balonów uszczelniających i zaślepienie króćców 4

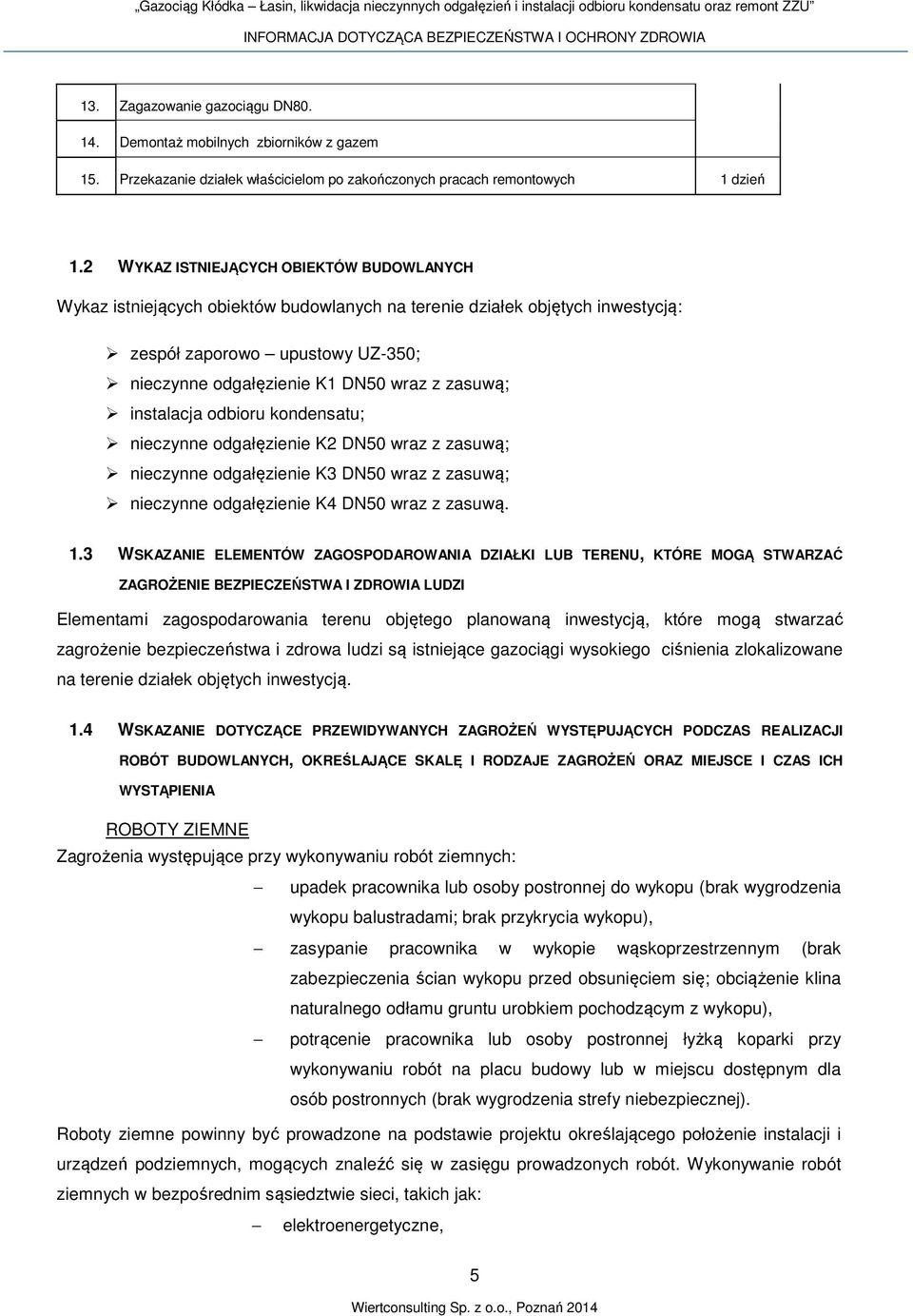

6 13. Zagazowanie gazociągu DN Demontaż mobilnych zbiorników z gazem 15. Przekazanie działek właścicielom po zakończonych pracach remontowych 1 dzień 1.2 WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Wykaz istniejących obiektów budowlanych na terenie działek objętych inwestycją: zespół zaporowo upustowy UZ-350; nieczynne odgałęzienie K1 DN50 wraz z zasuwą; instalacja odbioru kondensatu; nieczynne odgałęzienie K2 DN50 wraz z zasuwą; nieczynne odgałęzienie K3 DN50 wraz z zasuwą; nieczynne odgałęzienie K4 DN50 wraz z zasuwą. 1.3 WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Elementami zagospodarowania terenu objętego planowaną inwestycją, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowa ludzi są istniejące gazociągi wysokiego ciśnienia zlokalizowane na terenie działek objętych inwestycją. 1.4 WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA ROBOTY ZIEMNE Zagrożenia występujące przy wykonywaniu robót ziemnych: upadek pracownika lub osoby postronnej do wykopu (brak wygrodzenia wykopu balustradami; brak przykrycia wykopu), zasypanie pracownika w wykopie wąskoprzestrzennym (brak zabezpieczenia ścian wykopu przed obsunięciem się; obciążenie klina naturalnego odłamu gruntu urobkiem pochodzącym z wykopu), potrącenie pracownika lub osoby postronnej łyżką koparki przy wykonywaniu robót na placu budowy lub w miejscu dostępnym dla osób postronnych (brak wygrodzenia strefy niebezpiecznej). Roboty ziemne powinny być prowadzone na podstawie projektu określającego położenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót. Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak: elektroenergetyczne, 5

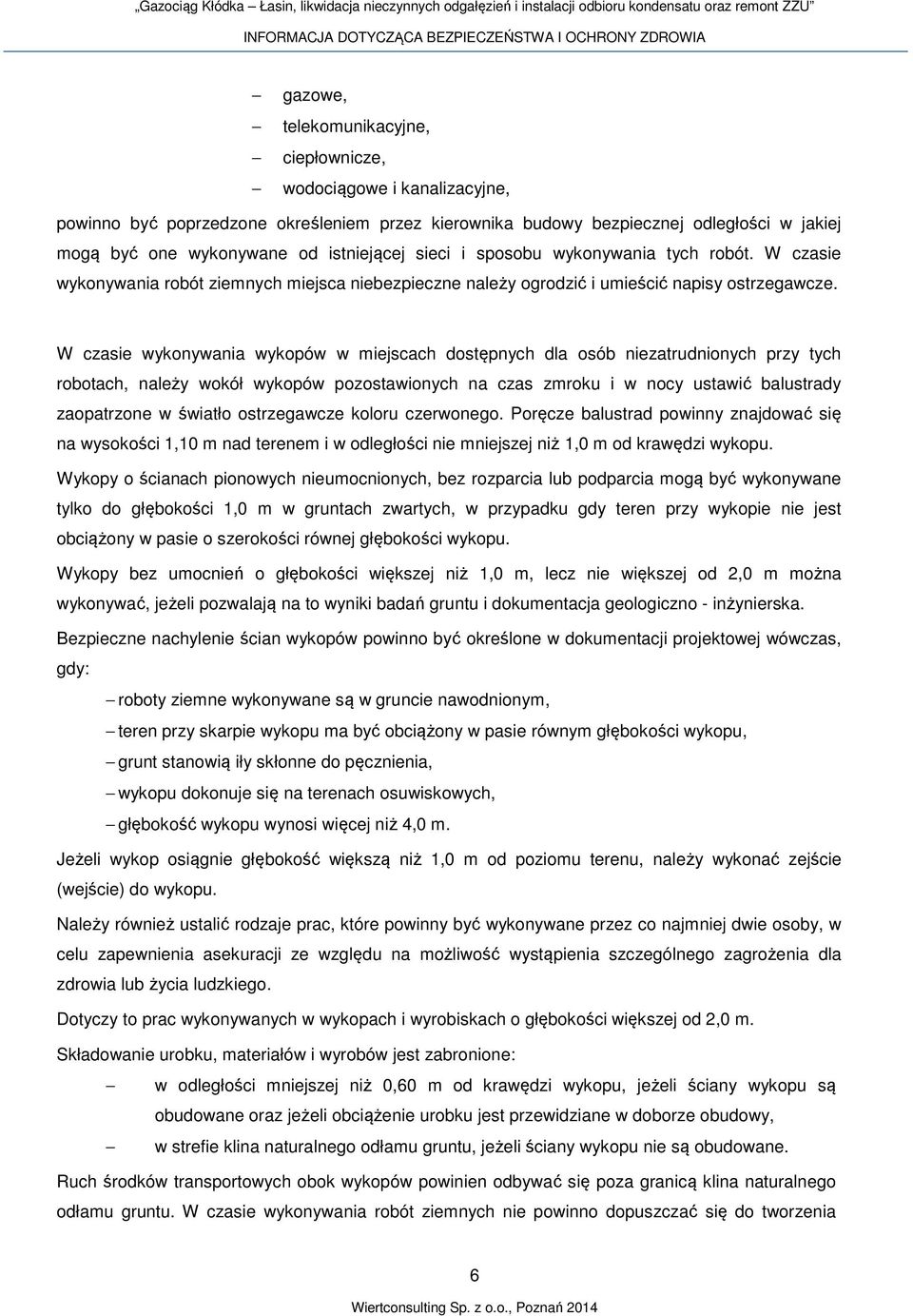

7 gazowe, telekomunikacyjne, ciepłownicze, wodociągowe i kanalizacyjne, powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości w jakiej mogą być one wykonywane od istniejącej sieci i sposobu wykonywania tych robót. W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, należy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze balustrad powinny znajdować się na wysokości 1,10 m nad terenem i w odległości nie mniejszej niż 1,0 m od krawędzi wykopu. Wykopy o ścianach pionowych nieumocnionych, bez rozparcia lub podparcia mogą być wykonywane tylko do głębokości 1,0 m w gruntach zwartych, w przypadku gdy teren przy wykopie nie jest obciążony w pasie o szerokości równej głębokości wykopu. Wykopy bez umocnień o głębokości większej niż 1,0 m, lecz nie większej od 2,0 m można wykonywać, jeżeli pozwalają na to wyniki badań gruntu i dokumentacja geologiczno - inżynierska. Bezpieczne nachylenie ścian wykopów powinno być określone w dokumentacji projektowej wówczas, gdy: roboty ziemne wykonywane są w gruncie nawodnionym, teren przy skarpie wykopu ma być obciążony w pasie równym głębokości wykopu, grunt stanowią iły skłonne do pęcznienia, wykopu dokonuje się na terenach osuwiskowych, głębokość wykopu wynosi więcej niż 4,0 m. Jeżeli wykop osiągnie głębokość większą niż 1,0 m od poziomu terenu, należy wykonać zejście (wejście) do wykopu. Należy również ustalić rodzaje prac, które powinny być wykonywane przez co najmniej dwie osoby, w celu zapewnienia asekuracji ze względu na możliwość wystąpienia szczególnego zagrożenia dla zdrowia lub życia ludzkiego. Dotyczy to prac wykonywanych w wykopach i wyrobiskach o głębokości większej od 2,0 m. Składowanie urobku, materiałów i wyrobów jest zabronione: w odległości mniejszej niż 0,60 m od krawędzi wykopu, jeżeli ściany wykopu są obudowane oraz jeżeli obciążenie urobku jest przewidziane w doborze obudowy, w strefie klina naturalnego odłamu gruntu, jeżeli ściany wykopu nie są obudowane. Ruch środków transportowych obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu. W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia 6

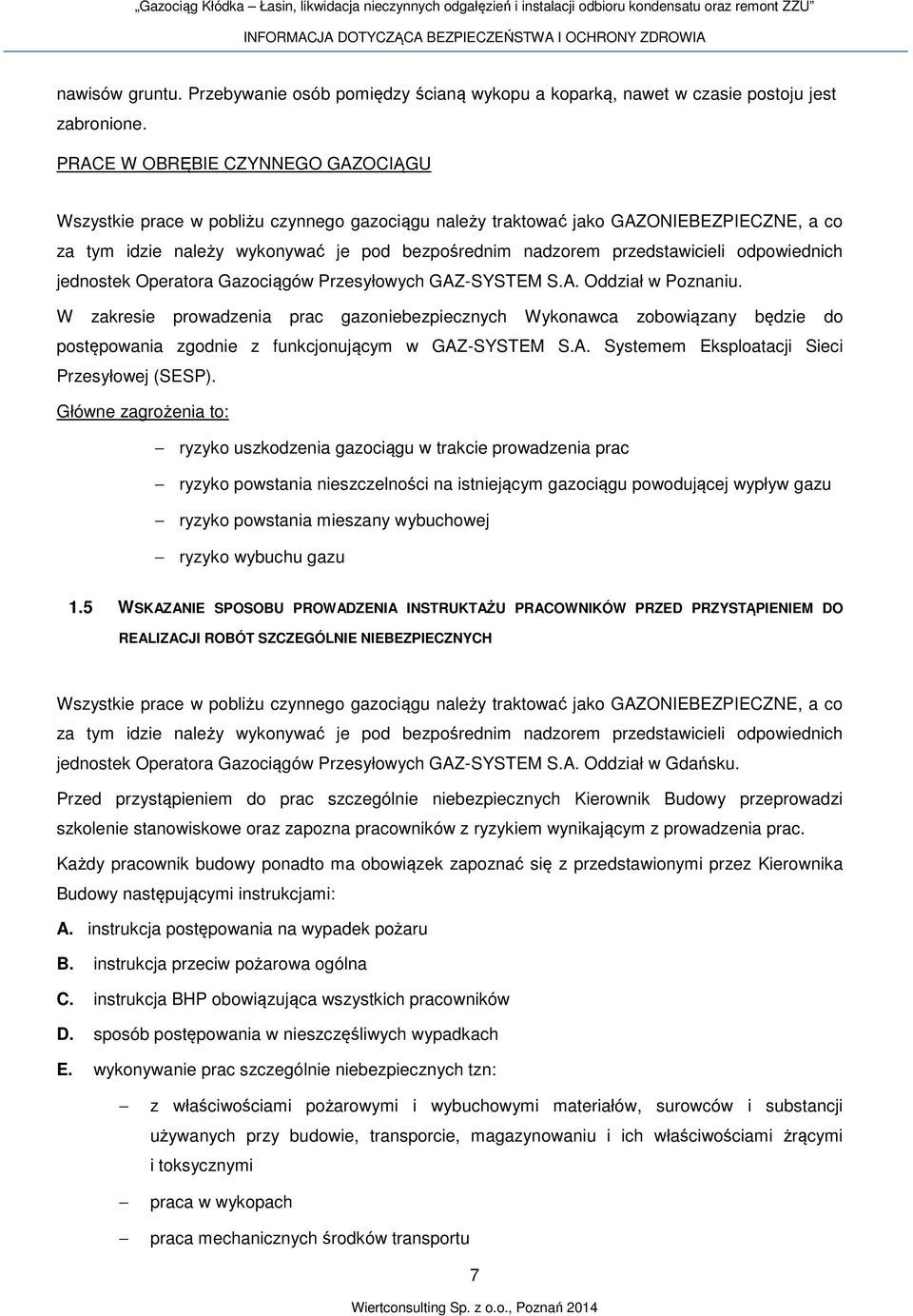

8 nawisów gruntu. Przebywanie osób pomiędzy ścianą wykopu a koparką, nawet w czasie postoju jest zabronione. PRACE W OBRĘBIE CZYNNEGO GAZOCIĄGU Wszystkie prace w pobliżu czynnego gazociągu należy traktować jako GAZONIEBEZPIECZNE, a co za tym idzie należy wykonywać je pod bezpośrednim nadzorem przedstawicieli odpowiednich jednostek Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Poznaniu. W zakresie prowadzenia prac gazoniebezpiecznych Wykonawca zobowiązany będzie do postępowania zgodnie z funkcjonującym w GAZ-SYSTEM S.A. Systemem Eksploatacji Sieci Przesyłowej (SESP). Główne zagrożenia to: ryzyko uszkodzenia gazociągu w trakcie prowadzenia prac ryzyko powstania nieszczelności na istniejącym gazociągu powodującej wypływ gazu ryzyko powstania mieszany wybuchowej ryzyko wybuchu gazu 1.5 WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Wszystkie prace w pobliżu czynnego gazociągu należy traktować jako GAZONIEBEZPIECZNE, a co za tym idzie należy wykonywać je pod bezpośrednim nadzorem przedstawicieli odpowiednich jednostek Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Gdańsku. Przed przystąpieniem do prac szczególnie niebezpiecznych Kierownik Budowy przeprowadzi szkolenie stanowiskowe oraz zapozna pracowników z ryzykiem wynikającym z prowadzenia prac. Każdy pracownik budowy ponadto ma obowiązek zapoznać się z przedstawionymi przez Kierownika Budowy następującymi instrukcjami: A. instrukcja postępowania na wypadek pożaru B. instrukcja przeciw pożarowa ogólna C. instrukcja BHP obowiązująca wszystkich pracowników D. sposób postępowania w nieszczęśliwych wypadkach E. wykonywanie prac szczególnie niebezpiecznych tzn: z właściwościami pożarowymi i wybuchowymi materiałów, surowców i substancji używanych przy budowie, transporcie, magazynowaniu i ich właściwościami żrącymi i toksycznymi praca w wykopach praca mechanicznych środków transportu 7

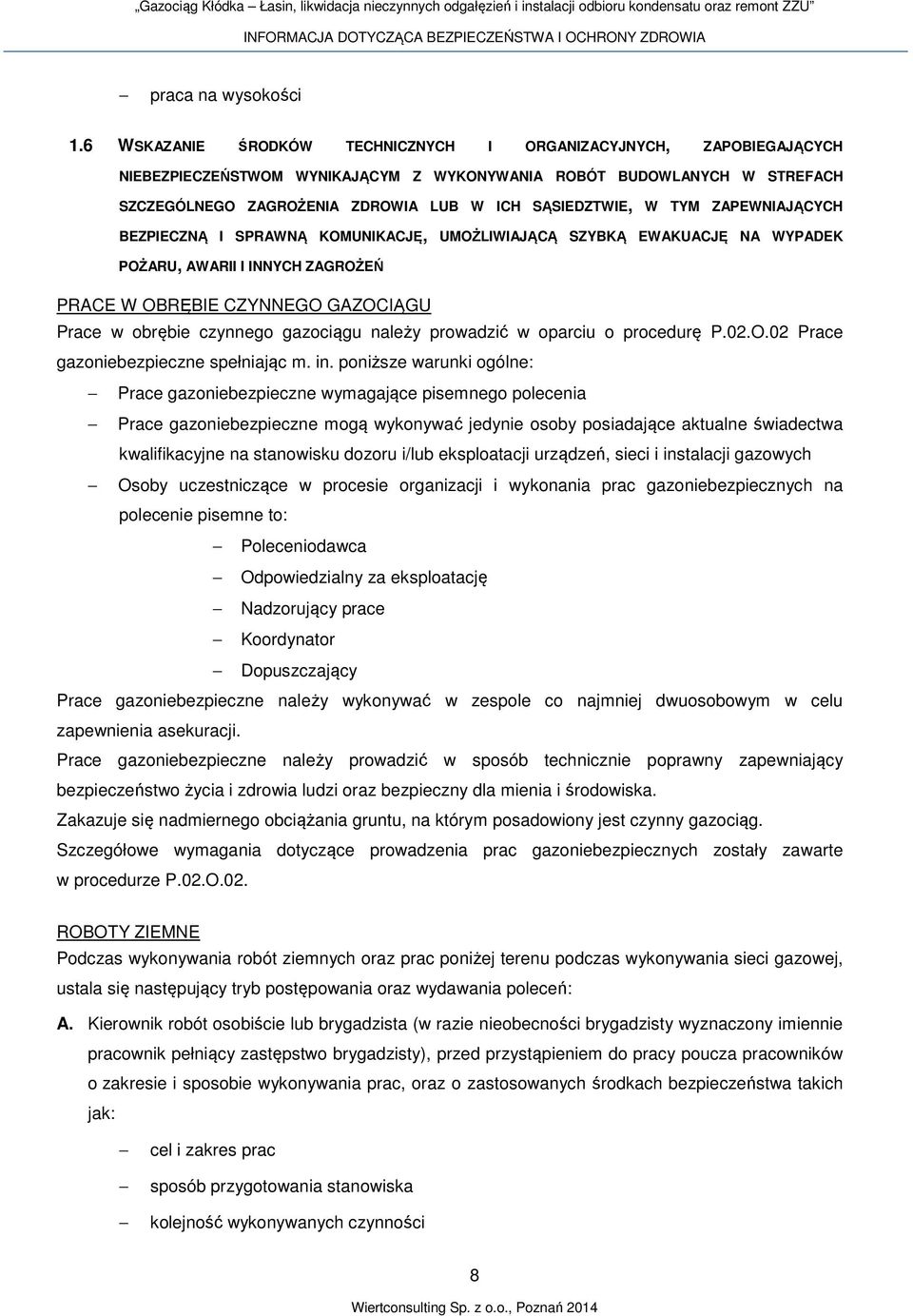

9 praca na wysokości 1.6 WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ PRACE W OBRĘBIE CZYNNEGO GAZOCIĄGU Prace w obrębie czynnego gazociągu należy prowadzić w oparciu o procedurę P.02.O.02 Prace gazoniebezpieczne spełniając m. in. poniższe warunki ogólne: Prace gazoniebezpieczne wymagające pisemnego polecenia Prace gazoniebezpieczne mogą wykonywać jedynie osoby posiadające aktualne świadectwa kwalifikacyjne na stanowisku dozoru i/lub eksploatacji urządzeń, sieci i instalacji gazowych Osoby uczestniczące w procesie organizacji i wykonania prac gazoniebezpiecznych na polecenie pisemne to: Poleceniodawca Odpowiedzialny za eksploatację Nadzorujący prace Koordynator Dopuszczający Prace gazoniebezpieczne należy wykonywać w zespole co najmniej dwuosobowym w celu zapewnienia asekuracji. Prace gazoniebezpieczne należy prowadzić w sposób technicznie poprawny zapewniający bezpieczeństwo życia i zdrowia ludzi oraz bezpieczny dla mienia i środowiska. Zakazuje się nadmiernego obciążania gruntu, na którym posadowiony jest czynny gazociąg. Szczegółowe wymagania dotyczące prowadzenia prac gazoniebezpiecznych zostały zawarte w procedurze P.02.O.02. ROBOTY ZIEMNE Podczas wykonywania robót ziemnych oraz prac poniżej terenu podczas wykonywania sieci gazowej, ustala się następujący tryb postępowania oraz wydawania poleceń: A. Kierownik robót osobiście lub brygadzista (w razie nieobecności brygadzisty wyznaczony imiennie pracownik pełniący zastępstwo brygadzisty), przed przystąpieniem do pracy poucza pracowników o zakresie i sposobie wykonywania prac, oraz o zastosowanych środkach bezpieczeństwa takich jak: cel i zakres prac sposób przygotowania stanowiska kolejność wykonywanych czynności 8

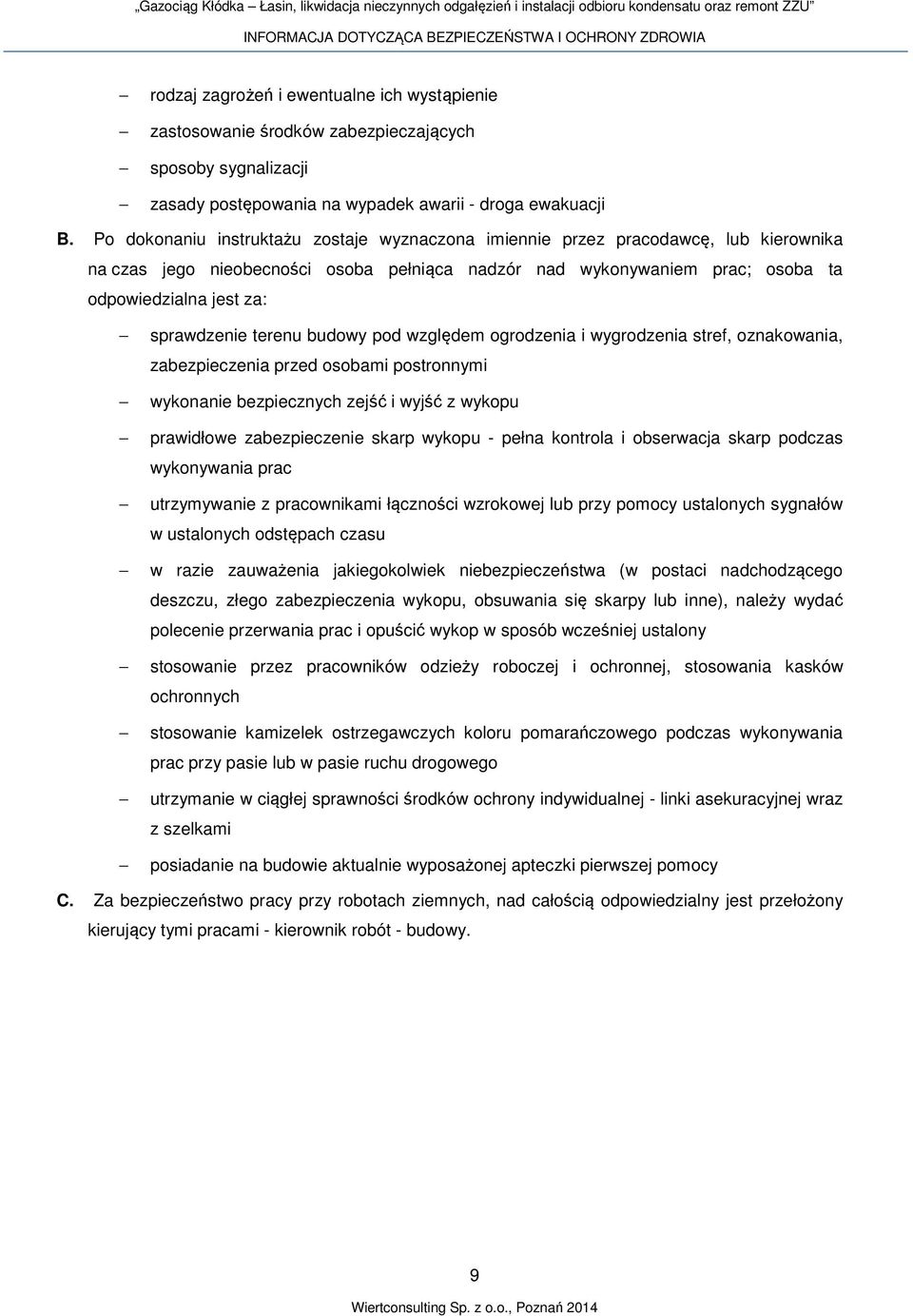

10 rodzaj zagrożeń i ewentualne ich wystąpienie zastosowanie środków zabezpieczających sposoby sygnalizacji zasady postępowania na wypadek awarii - droga ewakuacji B. Po dokonaniu instruktażu zostaje wyznaczona imiennie przez pracodawcę, lub kierownika na czas jego nieobecności osoba pełniąca nadzór nad wykonywaniem prac; osoba ta odpowiedzialna jest za: sprawdzenie terenu budowy pod względem ogrodzenia i wygrodzenia stref, oznakowania, zabezpieczenia przed osobami postronnymi wykonanie bezpiecznych zejść i wyjść z wykopu prawidłowe zabezpieczenie skarp wykopu - pełna kontrola i obserwacja skarp podczas wykonywania prac utrzymywanie z pracownikami łączności wzrokowej lub przy pomocy ustalonych sygnałów w ustalonych odstępach czasu w razie zauważenia jakiegokolwiek niebezpieczeństwa (w postaci nadchodzącego deszczu, złego zabezpieczenia wykopu, obsuwania się skarpy lub inne), należy wydać polecenie przerwania prac i opuścić wykop w sposób wcześniej ustalony stosowanie przez pracowników odzieży roboczej i ochronnej, stosowania kasków ochronnych stosowanie kamizelek ostrzegawczych koloru pomarańczowego podczas wykonywania prac przy pasie lub w pasie ruchu drogowego utrzymanie w ciągłej sprawności środków ochrony indywidualnej - linki asekuracyjnej wraz z szelkami posiadanie na budowie aktualnie wyposażonej apteczki pierwszej pomocy C. Za bezpieczeństwo pracy przy robotach ziemnych, nad całością odpowiedzialny jest przełożony kierujący tymi pracami - kierownik robót - budowy. 9
