PRZEDMIAR. Wartość kosztorysowa robót bez podatku VAT : zł Podatek VAT : zł Ogółem wartość kosztorysowa robót : zł

Transkrypt

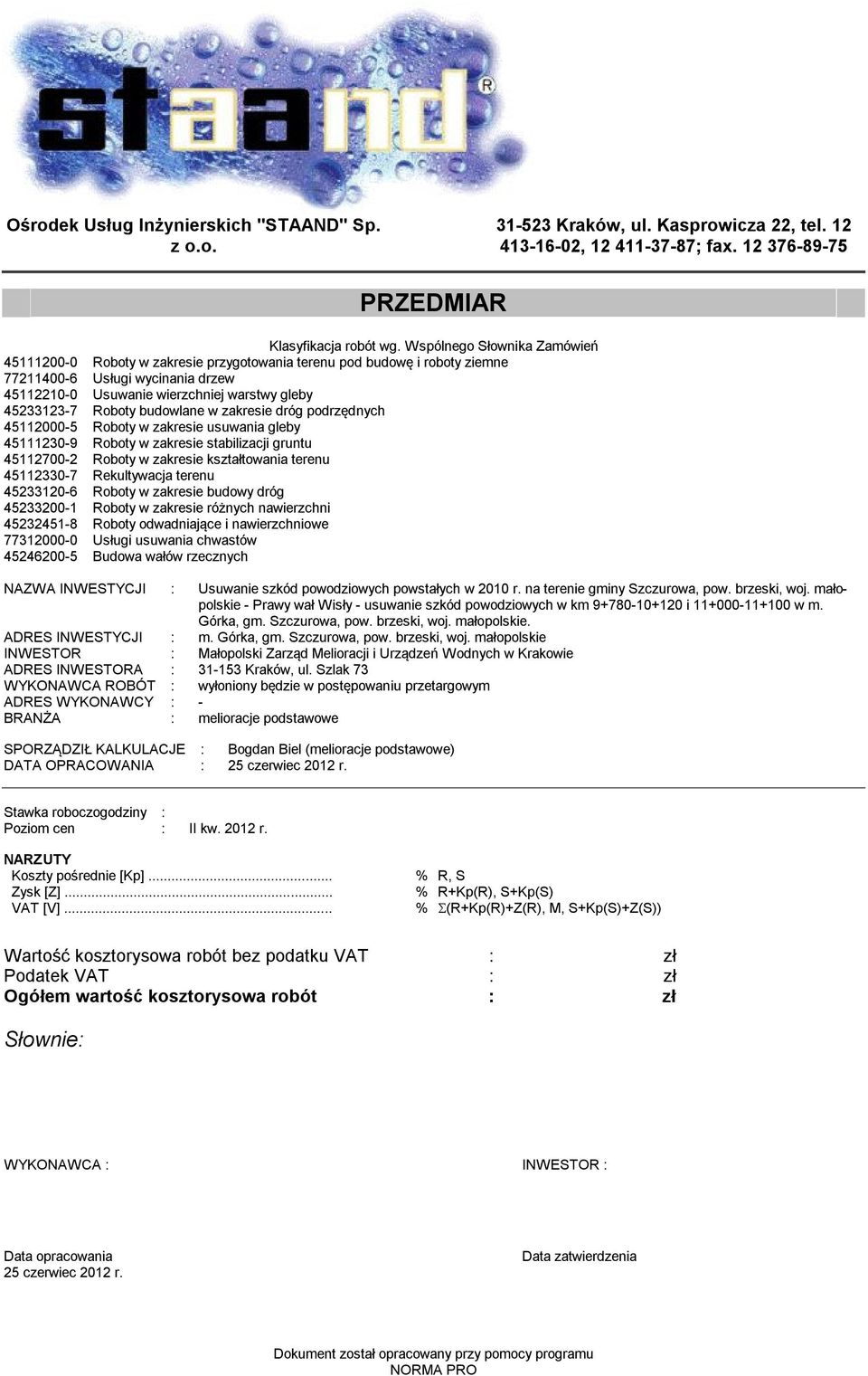

1 Ośrodek Usług Inżynierskich "STAAND" Sp. z o.o Kraków, ul. Kasprowicza 22, tel , ; fax Klasyfikacja robót wg. Wspólnego Słownika Zamówień Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Usługi wycinania drzew Usuwanie wierzchniej warstwy gleby Roboty budowlane w zakresie dróg podrzędnych Roboty w zakresie usuwania gleby Roboty w zakresie stabilizacji gruntu Roboty w zakresie kształtowania terenu Rekultywacja terenu Roboty w zakresie budowy dróg Roboty w zakresie różnych nawierzchni Roboty odwadniające i nawierzchniowe Usługi usuwania chwastów Budowa wałów rzecznych NAZWA INWESTYCJI : Usuwanie szkód powodziowych powstałych w 2010 r. na terenie gminy Szczurowa, pow. brzeski, woj. małopolskie - Prawy wał Wisły - usuwanie szkód powodziowych w km i w m. Górka, gm. Szczurowa, pow. brzeski, woj. małopolskie. ADRES INWESTYCJI : m. Górka, gm. Szczurowa, pow. brzeski, woj. małopolskie INWESTOR : Małopolski Zarząd Melioracji i Urządzeń Wodnych w Krakowie ADRES INWESTORA : Kraków, ul. Szlak 73 WYKONAWCA ROBÓT : wyłoniony będzie w postępowaniu przetargowym ADRES WYKONAWCY : - BRANŻA : melioracje podstawowe SPORZĄDZIŁ KALKULACJE : Bogdan Biel (melioracje podstawowe) DATA OPRACOWANIA : 25 czerwiec 2012 r. Stawka roboczogodziny : Poziom cen : II kw r. NARZUTY Koszty pośrednie [Kp]... % R, S Zysk [Z]... % R+Kp(R), S+Kp(S) VAT [V]... % (R+Kp(R)+Z(R), M, S+Kp(S)+Z(S)) Wartość kosztorysowa robót bez podatku VAT : zł Podatek VAT : zł Ogółem wartość kosztorysowa robót : zł Słownie: WYKONAWCA : INWESTOR : Data opracowania 25 czerwiec 2012 r. Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

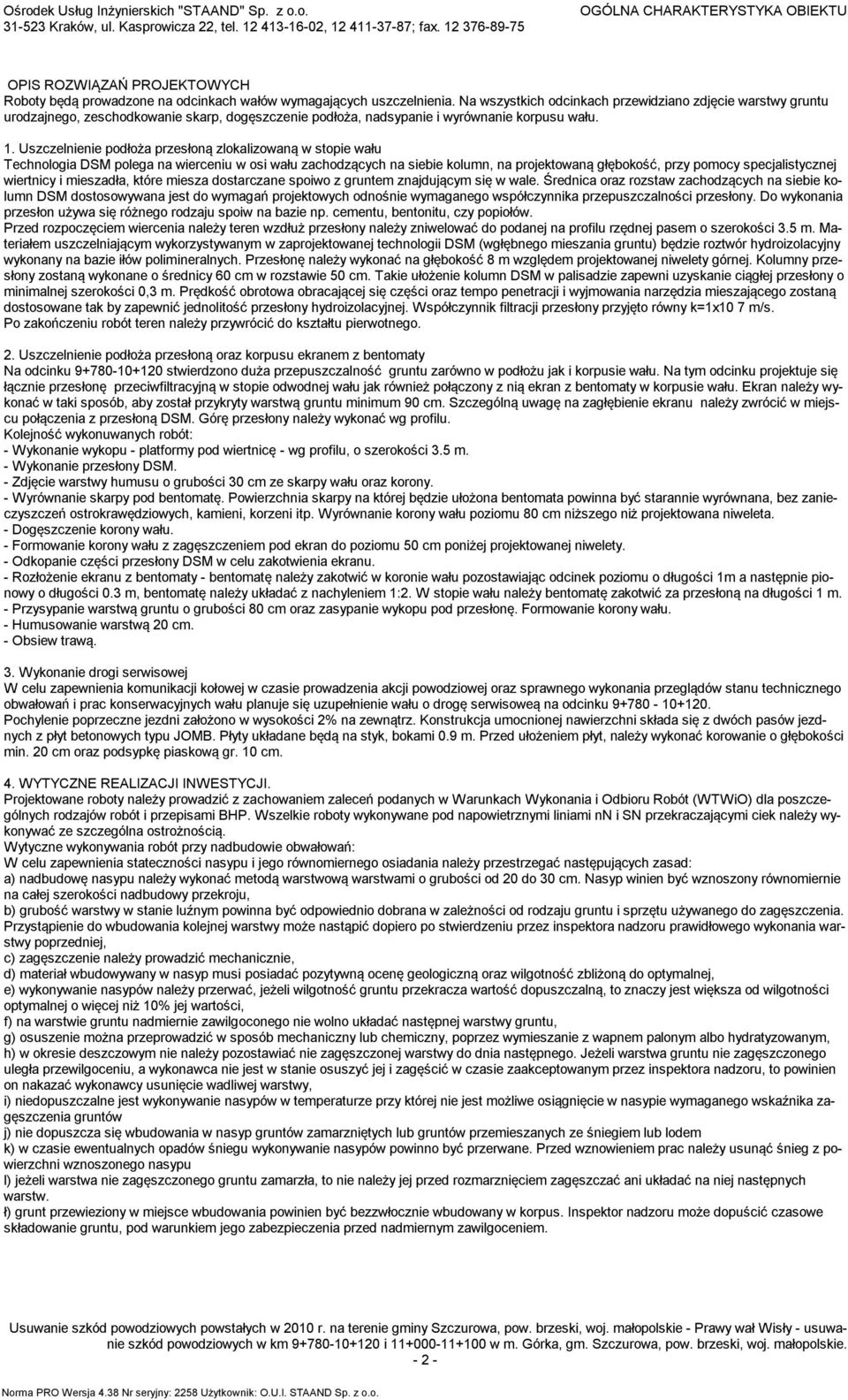

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU OPIS ROZWIĄZAŃ PROJEKTOWYCH Roboty będą prowadzone na odcinkach wałów wymagających uszczelnienia. Na wszystkich odcinkach przewidziano zdjęcie warstwy gruntu urodzajnego, zeschodkowanie skarp, dogęszczenie podłoża, nadsypanie i wyrównanie korpusu wału. 1. Uszczelnienie podłoża przesłoną zlokalizowaną w stopie wału Technologia DSM polega na wierceniu w osi wału zachodzących na siebie kolumn, na projektowaną głębokość, przy pomocy specjalistycznej wiertnicy i mieszadła, które miesza dostarczane spoiwo z gruntem znajdującym się w wale. Średnica oraz rozstaw zachodzących na siebie kolumn DSM dostosowywana jest do wymagań projektowych odnośnie wymaganego współczynnika przepuszczalności przesłony. Do wykonania przesłon używa się różnego rodzaju spoiw na bazie np. cementu, bentonitu, czy popiołów. Przed rozpoczęciem wiercenia należy teren wzdłuż przesłony należy zniwelować do podanej na profilu rzędnej pasem o szerokości 3.5 m. Materiałem uszczelniającym wykorzystywanym w zaprojektowanej technologii DSM (wgłębnego mieszania gruntu) będzie roztwór hydroizolacyjny wykonany na bazie iłów polimineralnych. Przesłonę należy wykonać na głębokość 8 m względem projektowanej niwelety górnej. Kolumny przesłony zostaną wykonane o średnicy 60 cm w rozstawie 50 cm. Takie ułożenie kolumn DSM w palisadzie zapewni uzyskanie ciągłej przesłony o minimalnej szerokości 0,3 m. Prędkość obrotowa obracającej się części oraz teo penetracji i wyjmowania narzędzia mieszającego zostaną dostosowane tak by zapewnić jednolitość przesłony hydroizolacyjnej. Współczynnik filtracji przesłony przyjęto równy k=1x10 7 m/s. Po zakończeniu robót teren należy przywrócić do kształtu pierwotnego. 2. Uszczelnienie podłoża przesłoną oraz korpusu ekranem z bentomaty Na odcinku stwierdzono duża przepuszczalność gruntu zarówno w podłożu jak i korpusie wału. Na tym odcinku projektuje się łącznie przesłonę przeciwfiltracyjną w stopie odwodnej wału jak również połączony z nią ekran z bentomaty w korpusie wału. Ekran należy wykonać w taki sposób, aby został przykryty warstwą gruntu minimum 90 cm. Szczególną uwagę na zagłębienie ekranu należy zwrócić w miejscu połączenia z przesłoną DSM. Górę przesłony należy wykonać wg profilu. Kolejność wykonuwanych robót: - Wykonanie wykopu - platformy pod wiertnicę - wg profilu, o szerokości 3.5 m. - Wykonanie przesłony DSM. - Zdjęcie warstwy humusu o grubości 30 cm ze skarpy wału oraz korony. - Wyrównanie skarpy pod bentomatę. Powierzchnia skarpy na której będzie ułożona bentomata powinna być starannie wyrównana, bez zanieczyszczeń ostrokrawędziowych, kamieni, korzeni itp. Wyrównanie korony wału poziomu 80 cm niższego niż projektowana niweleta. - Dogęszczenie korony wału. - Formowanie korony wału z zagęszczeniem pod ekran do poziomu 50 cm poniżej projektowanej niwelety. - Odkopanie części przesłony DSM w celu zakotwienia ekranu. - Rozłożenie ekranu z bentomaty - bentomatę należy zakotwić w koronie wału pozostawiając odcinek poziomu o długości 1m a następnie pionowy o długości 0.3 m, bentomatę należy układać z nachyleniem 1:2. W stopie wału należy bentomatę zakotwić za przesłoną na długości 1 m. - Przysypanie warstwą gruntu o grubości 80 cm oraz zasypanie wykopu pod przesłonę. Formowanie korony wału. - Humusowanie warstwą 20 cm. - Obsiew trawą. 3. Wykonanie drogi serwisowej W celu zapewnienia komunikacji kołowej w czasie prowadzenia akcji powodziowej oraz sprawnego wykonania przeglądów stanu technicznego obwałowań i prac konserwacyjnych wału planuje się uzupełnienie wału o drogę serwisoweą na odcinku Pochylenie poprzeczne jezdni założono w wysokości 2% na zewnątrz. Konstrukcja umocnionej nawierzchni składa się z dwóch pasów jezdnych z płyt betonowych typu JOMB. Płyty układane będą na styk, bokami 0.9 m. Przed ułożeniem płyt, należy wykonać korowanie o głębokości min. 20 cm oraz podsypkę piaskową gr. 10 cm. 4. WYTYCZNE REALIZACJI INWESTYCJI. Projektowane roboty należy prowadzić z zachowaniem zaleceń podanych w Warunkach Wykonania i Odbioru Robót (WTWiO) dla poszczególnych rodzajów robót i przepisami BHP. Wszelkie roboty wykonywane pod napowietrznymi liniami nn i SN przekraczającymi ciek należy wykonywać ze szczególna ostrożnością. Wytyczne wykonywania robót przy nadbudowie obwałowań: W celu zapewnienia stateczności nasypu i jego równomiernego osiadania należy przestrzegać następujących zasad: a) nadbudowę nasypu należy wykonać metodą warstwową warstwami o grubości od 20 do 30 cm. Nasyp winien być wznoszony równomiernie na całej szerokości nadbudowy przekroju, b) grubość warstwy w stanie luźnym powinna być odpowiednio dobrana w zależności od rodzaju gruntu i sprzętu używanego do zagęszczenia. Przystąpienie do wbudowania kolejnej warstwy może nastąpić dopiero po stwierdzeniu przez inspektora nadzoru prawidłowego wykonania warstwy poprzedniej, c) zagęszczenie należy prowadzić mechanicznie, d) materiał wbudowywany w nasyp musi posiadać pozytywną ocenę geologiczną oraz wilgotność zbliżoną do optymalnej, e) wykonywanie nasypów należy przerwać, jeżeli wilgotność gruntu przekracza wartość dopuszczalną, to znaczy jest większa od wilgotności optymalnej o więcej niż 10% jej wartości, f) na warstwie gruntu nadmiernie zawilgoconego nie wolno układać następnej warstwy gruntu, g) osuszenie można przeprowadzić w sposób mechaniczny lub chemiczny, poprzez wymieszanie z wapnem palonym albo hydratyzowanym, h) w okresie deszczowym nie należy pozostawiać nie zagęszczonej warstwy do dnia następnego. Jeżeli warstwa gruntu nie zagęszczonego uległa przewilgoceniu, a wykonawca nie jest w stanie osuszyć jej i zagęścić w czasie zaakceptowanym przez inspektora nadzoru, to powinien on nakazać wykonawcy usunięcie wadliwej warstwy, i) niedopuszczalne jest wykonywanie nasypów w teeraturze przy której nie jest możliwe osiągnięcie w nasypie wymaganego wskaźnika zagęszczenia gruntów j) nie dopuszcza się wbudowania w nasyp gruntów zamarzniętych lub gruntów przemieszanych ze śniegiem lub lodem k) w czasie ewentualnych opadów śniegu wykonywanie nasypów powinno być przerwane. Przed wznowieniem prac należy usunąć śnieg z powierzchni wznoszonego nasypu l) jeżeli warstwa nie zagęszczonego gruntu zamarzła, to nie należy jej przed rozmarznięciem zagęszczać ani układać na niej następnych warstw. ł) grunt przewieziony w miejsce wbudowania powinien być bezzwłocznie wbudowany w korpus. Inspektor nadzoru może dopuścić czasowe składowanie gruntu, pod warunkiem jego zabezpieczenia przed nadmiernym zawilgoceniem

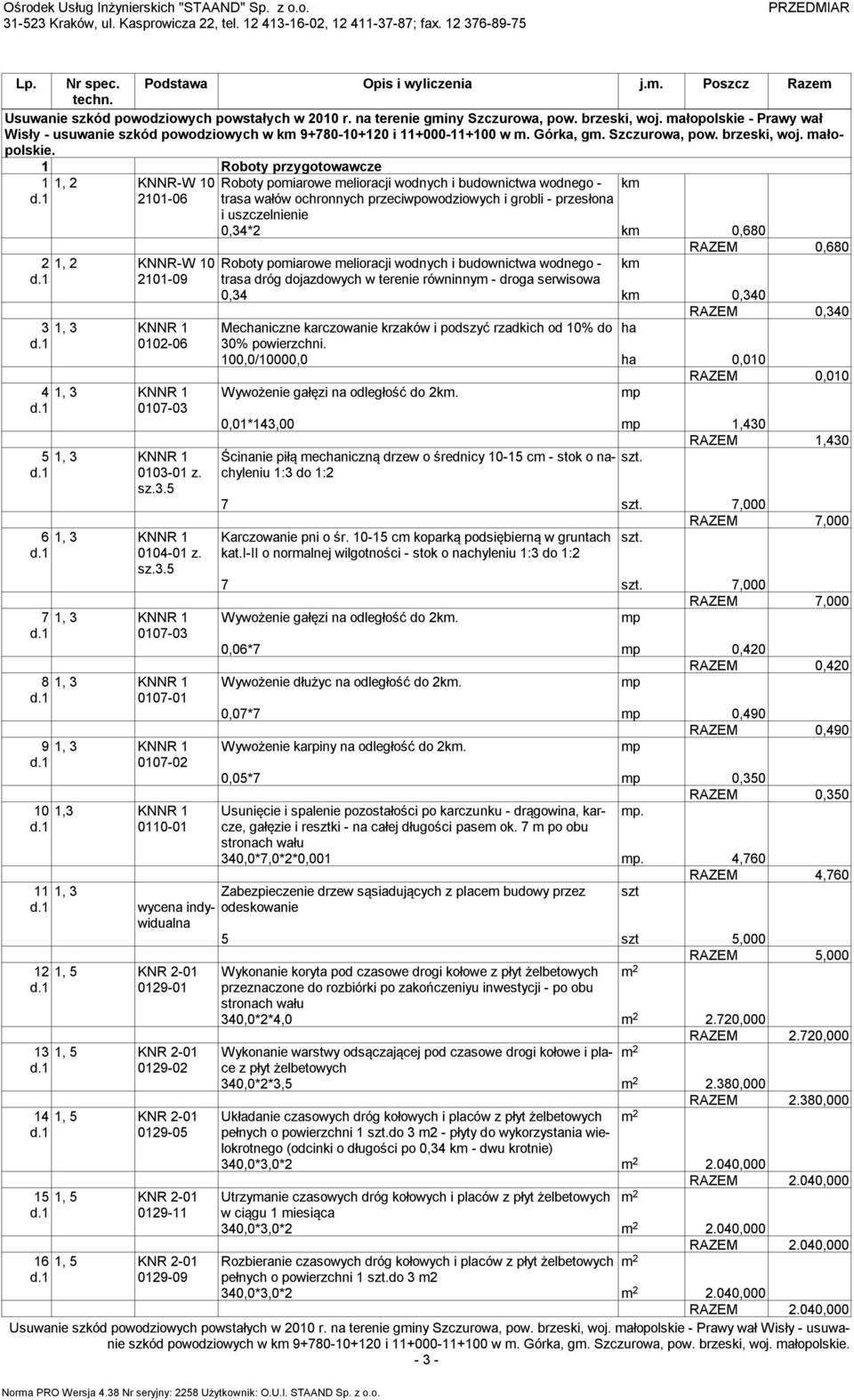

3 Lp. Nr spec. Podstawa Opis i wyliczenia j.m. Poszcz Razem Usuwanie szkód powodziowych powstałych w 2010 r. na terenie gminy Szczurowa, pow. brzeski, woj. małopolskie - Prawy wał Wisły - usuwanie 1 Roboty przygotowawcze 1 1, 2 KNNR-W 10 Roboty pomiarowe melioracji wodnych i budownictwa wodnego - km trasa wałów ochronnych przeciwpowodziowych i grobli - przesłona i uszczelnienie 0,34*2 km 0,680 RAZEM 0, , 2 KNNR-W 10 Roboty pomiarowe melioracji wodnych i budownictwa wodnego - km trasa dróg dojazdowych w terenie równinnym - droga serwisowa 0,34 km 0, , 3 KNNR , 3 KNNR , 3 KNNR z. sz , 3 KNNR z. sz , 3 KNNR , 3 KNNR , 3 KNNR ,3 KNNR , 3 wycena indywidualna 12 1, 5 KNR , 5 KNR , 5 KNR RAZEM 0,340 Mechaniczne karczowanie krzaków i podszyć rzadkich od 10% do ha 30% powierzchni. 100,0/10000,0 ha 0,010 RAZEM 0,010 Wywożenie gałęzi na odległość do 2km. 0,01*143,00 1,430 RAZEM 1,430 Ścinanie piłą mechaniczną drzew o średnicy cm - stok o nachyleniu 1:3 do szt. 1:2 7 szt. 7,000 RAZEM 7,000 Karczowanie pni o śr cm koparką podsiębierną w gruntach szt. kat.i-ii o normalnej wilgotności - stok o nachyleniu 1:3 do 1:2 7 szt. 7,000 RAZEM 7,000 Wywożenie gałęzi na odległość do 2km. 0,06*7 0,420 RAZEM 0,420 Wywożenie dłużyc na odległość do 2km. 0,07*7 0,490 RAZEM 0,490 Wywożenie karpiny na odległość do 2km. 0,05*7 0,350 RAZEM 0,350 Usunięcie i spalenie pozostałości po karczunku - drągowina, karcze,. gałęzie i resztki - na całej długości pasem ok. 7 m po obu stronach wału 340,0*7,0*2*0,001. 4,760 RAZEM 4,760 Zabezpieczenie drzew sąsiadujących z placem budowy przez szt odeskowanie 5 szt 5,000 RAZEM 5,000 Wykonanie koryta pod czasowe drogi kołowe z płyt żelbetowych przeznaczone do rozbiórki po zakończeniyu inwestycji - po obu stronach wału 340,0*2*4, ,000 RAZEM 2.720,000 Wykonanie warstwy odsączającej pod czasowe drogi kołowe i place z płyt żelbetowych 340,0*2*3, ,000 RAZEM 2.380,000 Układanie czasowych dróg kołowych i placów z płyt żelbetowych pełnych o powierzchni 1 szt.do 3 m2 - płyty do wykorzystania wielokrotnego (odcinki o długości po 0,34 km - dwu krotnie) 340,0*3,0* ,000 RAZEM 2.040, , 5 KNR 2-01 Utrzymanie czasowych dróg kołowych i placów z płyt żelbetowych w ciągu 1 miesiąca 340,0*3,0* ,000 RAZEM 2.040, , 5 KNR 2-01 Rozbieranie czasowych dróg kołowych i placów z płyt żelbetowych pełnych o powierzchni 1 szt.do 3 m2 340,0*3,0* ,000 RAZEM 2.040,

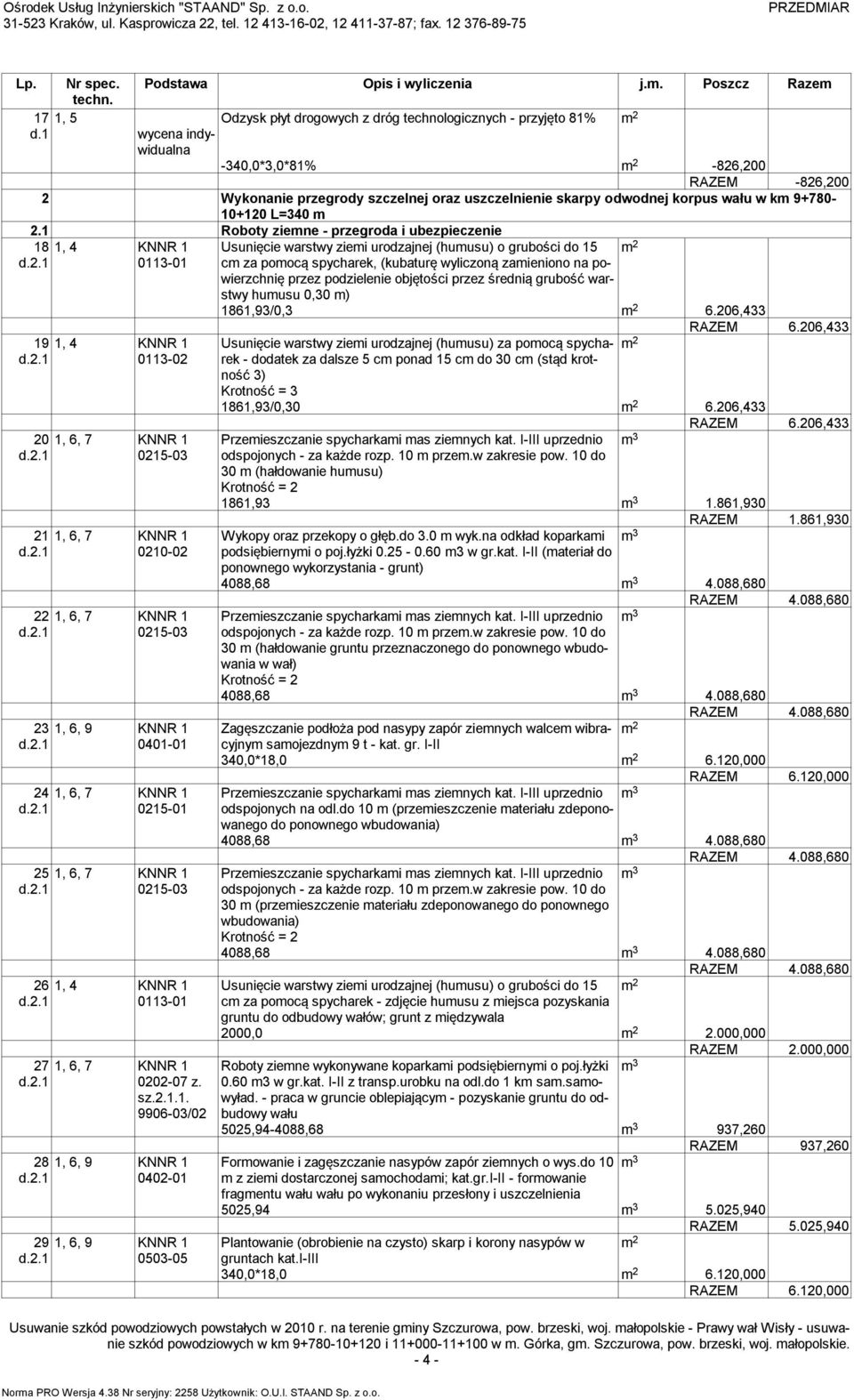

4 Lp. Nr spec. 17 1, 5 Podstawa Opis i wyliczenia j.m. Poszcz Razem wycena indywidualna Odzysk płyt drogowych z dróg technologicznych - przyjęto 81% -340,0*3,0*81% -826,200 RAZEM -826,200 2 Wykonanie przegrody szczelnej oraz uszczelnienie skarpy odwodnej korpus wału w km L=340 m 2.1 Roboty ziemne - przegroda i ubezpieczenie 18 1, 4 KNNR , 4 KNNR , 6, 7 KNNR , 6, 7 KNNR , 6, 7 KNNR , 6, 9 KNNR , 6, 7 KNNR , 6, 7 KNNR , 4 KNNR , 6, 7 KNNR z. sz / , 6, 9 KNNR , 6, 9 KNNR Usunięcie warstwy ziemi urodzajnej (humusu) o grubości do 15 cm za pomocą spycharek, (kubaturę wyliczoną zamieniono na powierzchnię przez podzielenie objętości przez średnią grubość warstwy humusu 0,30 m) 1861,93/0, ,433 RAZEM 6.206,433 Usunięcie warstwy ziemi urodzajnej (humusu) za pomocą spycharek - dodatek za dalsze 5 cm ponad 15 cm do 30 cm (stąd krot- ność 3) Krotność = ,93/0, ,433 RAZEM 6.206,433 odspojonych - za każde rozp. 10 m przem.w zakresie pow. 10 do 30 m (hałdowanie humusu) Krotność = ,93 m ,930 RAZEM 1.861,930 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami m 3 podsiębiernymi o poj.łyżki m3 w gr.kat. I-II (materiał do ponownego wykorzystania - grunt) odspojonych - za każde rozp. 10 m przem.w zakresie pow. 10 do 30 m (hałdowanie gruntu przeznaczonego do ponownego wbudowania w wał) Krotność = 2 Zagęszczanie podłoża pod nasypy zapór ziemnych walcem wibracyjnym samojezdnym 9 t - kat. gr. I-II 340,0*18, ,000 odspojonych na odl.do 10 m (przemieszczenie materiału zdeponowanego do ponownego wbudowania) odspojonych - za każde rozp. 10 m przem.w zakresie pow. 10 do 30 m (przemieszczenie materiału zdeponowanego do ponownego wbudowania) Krotność = 2 Usunięcie warstwy ziemi urodzajnej (humusu) o grubości do 15 cm za pomocą spycharek - zdjęcie humusu z miejsca pozyskania gruntu do odbudowy wałów; grunt z międzywala 2000, ,000 RAZEM 2.000,000 Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki m m3 w gr.kat. I-II z transp.urobku na odl.do 1 km sam.samowyład. - praca w gruncie oblepiającym - pozyskanie gruntu do odbudowy wału 5025, ,68 m 3 937,260 RAZEM 937,260 Formowanie i zagęszczanie nasypów zapór ziemnych o wys.do 10 m 3 m z ziemi dostarczonej samochodami; kat.gr.i-ii - formowanie fragmentu wału wału po wykonaniu przesłony i uszczelnienia 5025,94 m ,940 RAZEM 5.025,940 Plantowanie (obrobienie na czysto) skarp i korony nasypów w gruntach kat.i-iii 340,0*18, ,

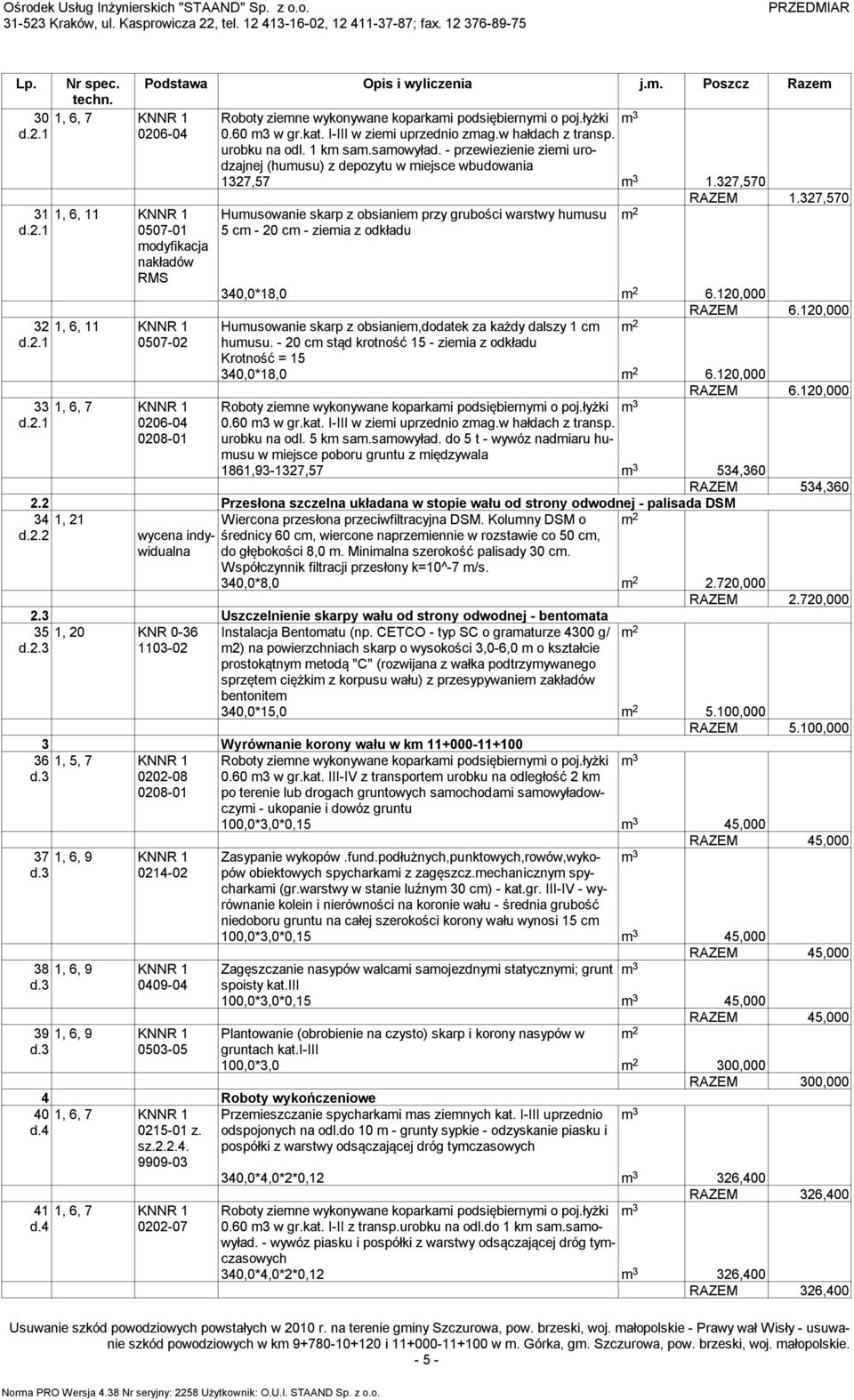

5 Lp. 30 Nr spec. 1, 6, 7 KNNR , 6, 11 KNNR modyfikacja nakładów RMS Podstawa Opis i wyliczenia j.m. Poszcz Razem Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki m m3 w gr.kat. I-III w ziemi uprzednio zmag.w hałdach z transp. urobku na odl. 1 km sam.samowyład. - przewiezienie ziemi urodzajnej (humusu) z depozytu w miejsce wbudowania 1327,57 m ,570 Humusowanie skarp z obsianiem przy grubości warstwy humusu 5 cm - 20 cm - ziemia z odkładu RAZEM 1.327, ,0*18, , , 6, 11 KNNR 1 Humusowanie skarp z obsianiem,dodatek za każdy dalszy 1 cm humusu cm stąd krotność 15 - ziemia z odkładu Krotność = ,0*18, , , 6, 7 KNNR 1 Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki m m3 w gr.kat. I-III w ziemi uprzednio zmag.w hałdach z transp. urobku na odl. 5 km sam.samowyład. do 5 t - wywóz nadmiaru humusu w miejsce poboru gruntu z międzywala 1861, ,57 m 3 534,360 RAZEM 534, Przesłona szczelna układana w stopie wału od strony odwodnej - palisada DSM 34 1, 21 d d.2.3 wycena indywidualna Wiercona przesłona przeciwfiltracyjna DSM. Kolumny DSM o średnicy 60 cm, wiercone naprzemiennie w rozstawie co 50 cm, do głębokości 8,0 m. Minimalna szerokość palisady 30 cm. Współczynnik filtracji przesłony k=10^-7 m/s. 340,0*8, ,000 RAZEM 2.720, Uszczelnienie skarpy wału od strony odwodnej - bentomata 1, 20 KNR Instalacja Bentomatu (np. CETCO - typ SC o gramaturze 4300 g/ m2) na powierzchniach skarp o wysokości 3,0-6,0 m o kształcie prostokątnym metodą "C" (rozwijana z wałka podtrzymywanego sprzętem ciężkim z korpusu wału) z przesypywaniem zakładów bentonitem 340,0*15, ,000 RAZEM 5.100,000 3 Wyrównanie korony wału w km , 5, 7 KNNR , 6, 9 KNNR , 6, 9 KNNR , 6, 9 KNNR Roboty wykończeniowe 1, 6, 7 KNNR z. sz , 6, 7 KNNR Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki 0.60 m3 w gr.kat. III-IV z transportem urobku na odległość 2 km po terenie lub drogach gruntowych samochodami samowyładowczymi - ukopanie i dowóz gruntu 100,0*3,0*0,15 m 3 45,000 RAZEM 45,000 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spy- m 3 charkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV - wyrównanie kolein i nierówności na koronie wału - średnia grubość niedoboru gruntu na całej szerokości korony wału wynosi 15 cm 100,0*3,0*0,15 m 3 45,000 RAZEM 45,000 Zagęszczanie nasypów walcami samojezdnymi statycznymi; grunt m 3 spoisty kat.iii 100,0*3,0*0,15 m 3 45,000 RAZEM 45,000 Plantowanie (obrobienie na czysto) skarp i korony nasypów w gruntach kat.i-iii 100,0*3,0 300,000 RAZEM 300,000 Przemieszczanie spycharkami mas ziemnych kat. I-III uprzednio odspojonych na odl.do 10 m - grunty sypkie - odzyskanie piasku i pospółki z warstwy odsączającej dróg tymczasowych 340,0*4,0*2*0,12 m 3 326,400 RAZEM 326,400 Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki m m3 w gr.kat. I-II z transp.urobku na odl.do 1 km sam.samowyład. - wywóz piasku i pospółki z warstwy odsączającej dróg tymczasowych 340,0*4,0*2*0,12 m 3 326,400 RAZEM 326, m 3 m 3

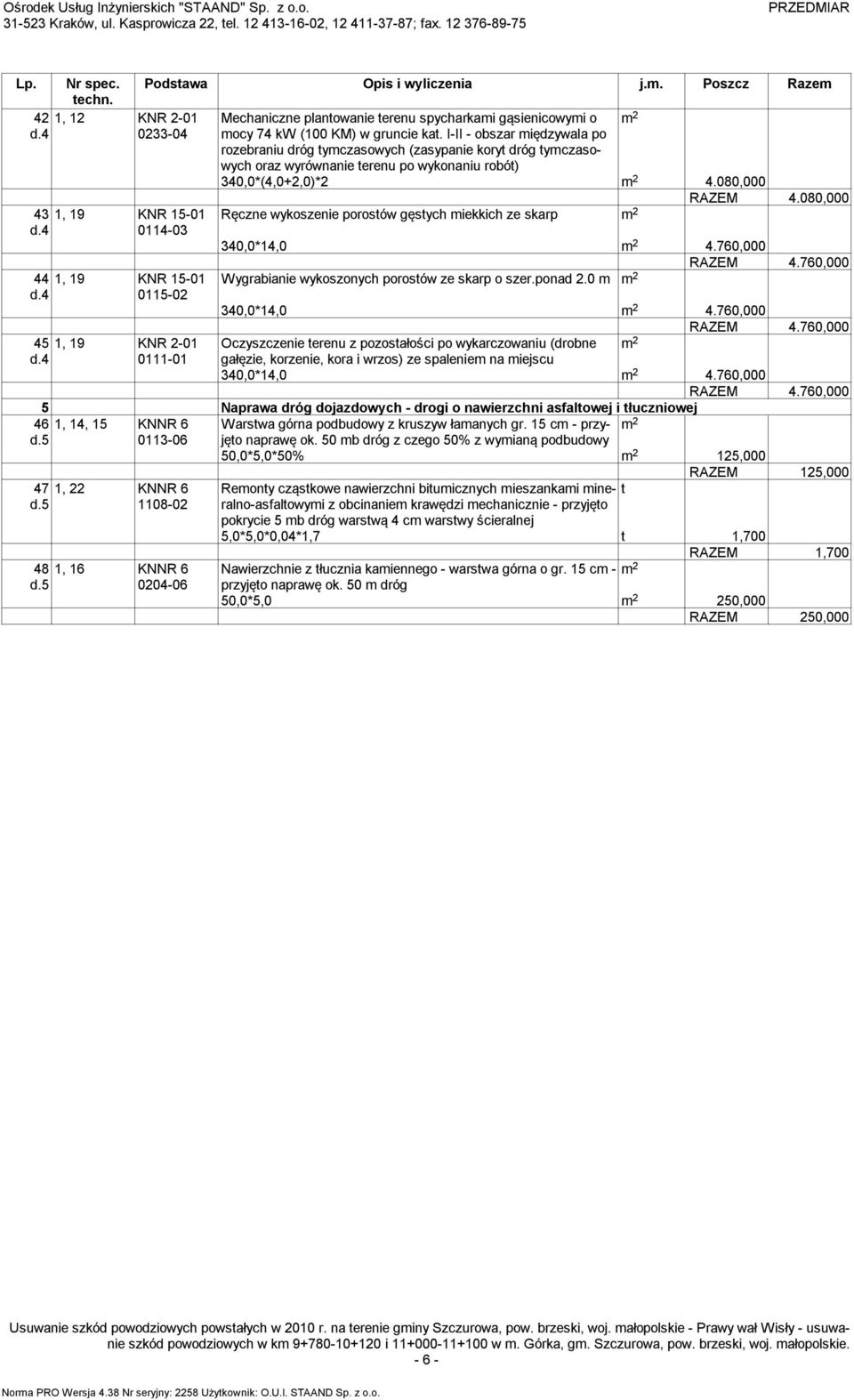

6 Lp. 42 Nr spec. 1, 12 KNR , 19 KNR , 19 KNR Podstawa Opis i wyliczenia j.m. Poszcz Razem Mechaniczne plantowanie terenu spycharkami gąsienicowymi o mocy 74 kw (100 KM) w gruncie kat. I-II - obszar międzywala po rozebraniu dróg tymczasowych (zasypanie koryt dróg tymczasowych oraz wyrównanie terenu po wykonaniu robót) 340,0*(4,0+2,0)* ,000 RAZEM 4.080,000 Ręczne wykoszenie porostów gęstych miekkich ze skarp 340,0*14, ,000 RAZEM 4.760,000 Wygrabianie wykoszonych porostów ze skarp o szer.ponad 2.0 m 340,0*14, ,000 RAZEM 4.760, , 19 KNR 2-01 Oczyszczenie terenu z pozostałości po wykarczowaniu (drobne gałęzie, korzenie, kora i wrzos) ze spaleniem na miejscu 340,0*14, ,000 RAZEM 4.760,000 5 Naprawa dróg dojazdowych - drogi o nawierzchni asfaltowej i tłuczniowej 46 1, 14, 15 KNNR 6 Warstwa górna podbudowy z kruszyw łamanych gr. 15 cm - przyjęto d naprawę ok. 50 mb dróg z czego 50% z wymianą podbudowy 50,0*5,0*50% 125,000 RAZEM 125, , 22 KNNR 6 Remonty cząstkowe nawierzchni bitumicznych mieszankami mineralno-asfaltowymi t d z obcinaniem krawędzi mechanicznie - przyjęto 48 1, 16 KNNR 6 d pokrycie 5 mb dróg warstwą 4 cm warstwy ścieralnej 5,0*5,0*0,04*1,7 t 1,700 RAZEM 1,700 Nawierzchnie z tłucznia kamiennego - warstwa górna o gr. 15 cm - przyjęto naprawę ok. 50 m dróg 50,0*5,0 250,000 RAZEM 250,
