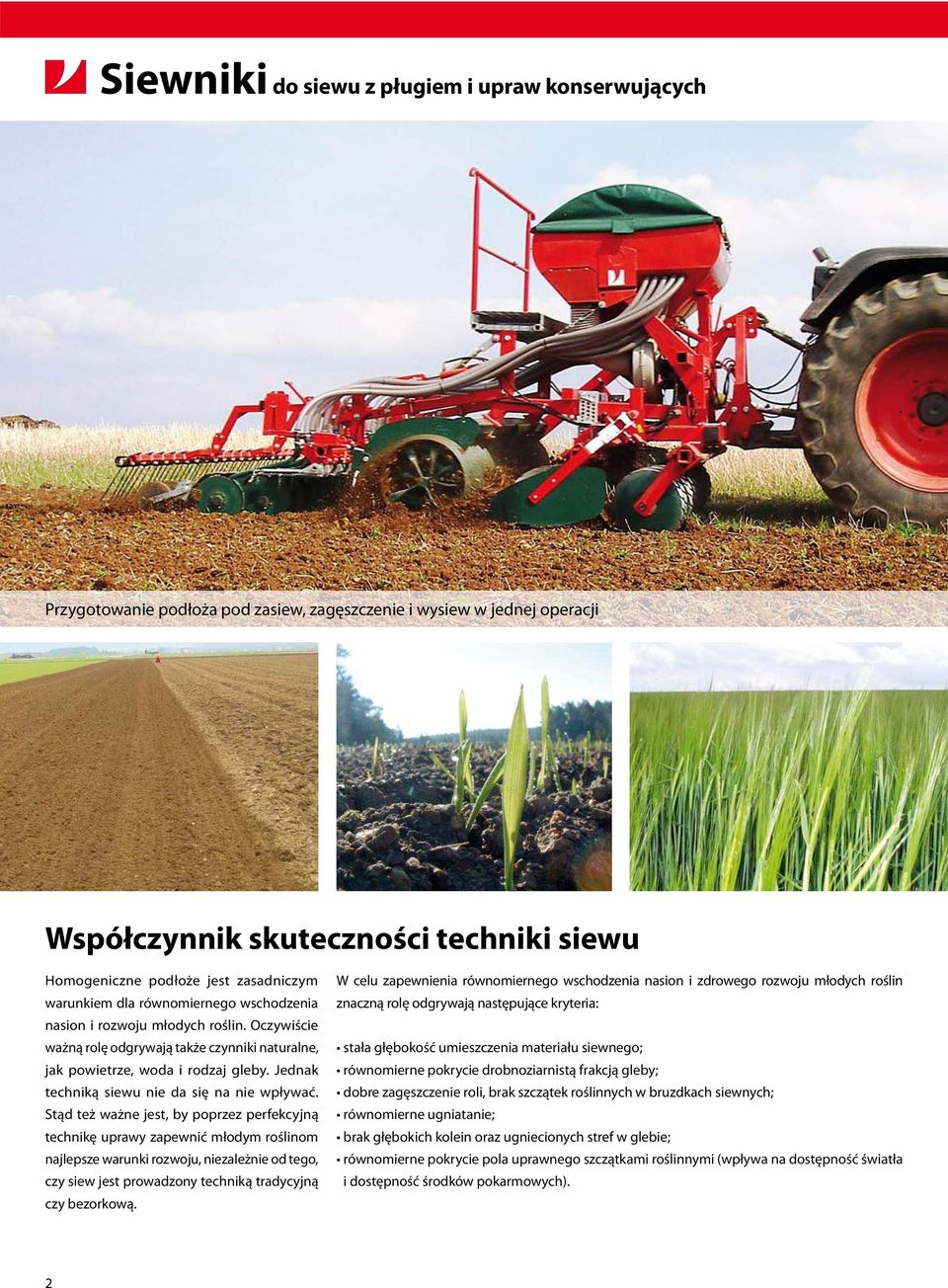

2 Siewniki do siewu z pługiem i upraw konserwujących Przygotowanie podłoża pod zasiew, zagęszczenie i wysiew w jednej operacji Współczynnik skuteczności techniki siewu Homogeniczne podłoże jest zasadniczym warunkiem dla równomiernego wschodzenia nasion i rozwoju młodych roślin. Oczywiście ważną rolę odgrywają także czynniki naturalne, jak powietrze, woda i rodzaj gleby. Jednak techniką siewu nie da się na nie wpływać. Stąd też ważne jest, by poprzez perfekcyjną technikę uprawy zapewnić młodym roślinom najlepsze warunki rozwoju, niezależnie od tego, czy siew jest prowadzony techniką tradycyjną czy bezorkową. W celu zapewnienia równomiernego wschodzenia nasion i zdrowego rozwoju młodych roślin znaczną rolę odgrywają następujące kryteria: stała głębokość umieszczenia materiału siewnego; równomierne pokrycie drobnoziarnistą frakcją gleby; dobre zagęszczenie roli, brak szczątek roślinnych w bruzdkach siewnych; równomierne ugniatanie; brak głębokich kolein oraz ugniecionych stref w glebie; równomierne pokrycie pola uprawnego szczątkami roślinnymi (wpływa na dostępność światła i dostępność środków pokarmowych). 2

3 Obszary zastosowania siewników VN Siewniki Vogel&Noot konsekwentnie realizują wymagania stawiane przez praktykę i znajdują szerokie zastosowanie w tradycyjnym siewie na glebie zaoranej, jak również w technologii siewu w mulcz. Szeroki wybór różnych koncepcji maszyn i opcji wyposażenia oferuje najlepsze rozwiązania, tworząc jednocześnie warunki dla efektywnej uprawy. Tradycyjna technika uprawy Tradycyjna technika uprawy charakteryzuje się użyciem pługa przez cały sezon. W przypadku dobrych warunków orki wszystkie szczątki roślinne pozostają głęboko pod ziemią. Chwasty pozbawione powietrza (oddychanie) oraz światła (fotosynteza) ulegają zniszczeniu. Głębokość orki wynosi najczęściej od 15 do 30 cm. Ziemia po obróbce pługiem jest bardzo rozluźniona (wysoki przyrost objętości), a na głębokości orki występują duże wolne przestrzenie. W celu zapewnienia uprawie optymalnych warunków wzrostu konieczne jest odpowiednie zagęszczenie oraz wystarczająco dokładne rozdrobnienie ziemi. Obydwie te operacje wymagają uzupełniających zabiegów uprawowych. Ponieważ pług pozostawia za sobą czystą ziemię, mogą być używane konwencjonalne siewniki wyposażone w redlice stopkowe, które nie zbierają resztek roślinnych. Program Siewniki mechaniczne Siew w rolę mulczowaną/technika uprawy konserwującej W przypadku uprawy w rolę mulczowaną ziemia jest obrabiana bez przewracania (= bez użycia pługa) przed wysiewem, szczątki roślinne po przemieszaniu z ziemią pozostają na powierzchni, głębokość obróbki wynosi ok cm. Obróbkę ziemi można wykonywać w trakcie osobnej operacji lub w kombinacji z wysiewem. Pokrycie gleby (część powierzchni zajmowana przez resztki roślin lub resztki słomy na całej powierzchni) waha się w zależności od używanych maszyn i głębokości obróbki między 20% a 80%. Najważniejsze cele uprawy techniką siewu w rolę mulczowaną: wysoki udział frakcji gleby drobnoziarnistej, równomierne spulchnienie gleby (głębokość obróbki w zależności od potrzeb), wymieszanie i rozdrobnienie resztek roślin, usunięcie starych chwastów. Do tego rodzaju prac oferuje się dzisiaj wiele różnych urządzeń, takich jak kultywatory o sztywnych zębach, brony talerzowe, kultywatory wirnikowe. Jakość pracy ma ogromny wpływ na efektywność uprawy w rolę mulczowaną. Siewniki pneumatyczne SuperDrill AL/A Urządzenia zawieszane (brony wirnikowe itp.) 2,50 / 3,00 / 4,00 m TerraDrill MasterDrill D / DF-M MasterDrill FT1 Kombinacja do uprawy w rolę mulczowaną z zawieszeniem trzypunktowym 3,00 / 4,00 m sztywne Urządzenia z zawieszeniem trzypunktowym 2,50 / 3,00 / 4,00 / 4,50 / 6,00 / 8,00 m sztywne/składane mechanicznie Kombinacje ze skrzynią nasienną z przodu 3,00 / 4,00 m mocowanie sztywne SuperDrill D MasterDrill A MasterDrill DF-H / HD MasterDrill FT2 Urządzenia z zawieszeniem trzypunktowym 3,00 / 4,00 m Urządzenia zawieszane (brony wirnikowe itp.) 2,50 / 3,00 / 4,00 / 4,50 m Urządzenia z zawieszeniem trzypunktowym 4,00 / 4,50 / 5,00 / 6,00 m składane hydraulicznie Kombinacje ze skrzynią nasienną z przodu 5,00 / 6,00 m składane 3

4 SuperDrill AL/A SuperDrill A 300 z redlicami płozowymi Mechaniczne siewniki podwieszane do urządzeń uprawowych Przegląd najważniejszych zalet: Prosta i solidna konstrukcja. Przelotowa rama, skrzynia nasienna pełni funkcję nośną. Nie wymaga dużej siły podnoszenia dzięki małemu ciężarowi własnemu (SuperDrill A 300 ok. 500 kg). Mechaniczne siewniki typu Drill SuperDrill AL i A przekonują swoją prostą i solidną konstrukcją. Zawieszona na wale Campbella brony wirnikowej duża skrzynia nasienna umożliwia szybki wysiew ziarna w trzech szerokościach roboczych (2,5 / 3 / 4 m). Duże koło metryczne Duża średnica koła metrycznego gwarantuje równomierne przeniesienie napędu na wałek wysiewający, co zapewnia utrzymanie dokładnej ilości wysiewu. Małe obciążenie wanny brony wirnikowej (montaż na wale Campbella brony wirnikowej). Małe czasy przestoju i zasypywania dzięki skrzyni nasiennej o dużej pojemności (230 litrów na metr). Pyłoszczelna pokrywa, prosta obsługa (SuperDrill A). 4 Hydrauliczne urządzenie wydźwigowe redlic Belka utrzymująca głębokość siewu jest standardowo wykorzystywana do hydraulicznego wydźwigu redlic. W kombinacjach z bronami wirnikowymi powoduje to zwiększenie prześwitu nad ziemią podczas podnoszenia. Koło metryczne i brona ze schodkami są przy tym również podnoszone. Belka utrzymująca głębokość siewu We wszystkich siewnikach typu SuperDrill stabilne stalowe rury siewne są mocowane do belki utrzymującej głębokość siewu i dzięki temu mogą być prowadzone głęboko w ziemi. Precyzyjne umieszczenie materiału siewnego w ziemi jest niezwykle ważne dla szybkiego i równomiernego wschodzenia roślin.

5 SuperDrill D SuperDrill D 300 z redlicami dwutarczowymi Mechaniczne siewniki z zawieszeniem trzypunktowym Przegląd najważniejszych zalet: Prosta i solidna konstrukcja. Przelotowa rama, skrzynia nasienna pełni funkcję nośną. Trzypunktowe zawieszenie mocowane bezpośrednio do ciągnika lub w kombinacji z urządzeniami do uprawy, wyposażonymi w mechanizm hydrauliczny (np. zaczep hydrauliczny). Nie wymaga dużej siły podnoszenia dzięki małemu ciężarowi własnemu (SuperDrill D 300 ok. 580 kg). Dokładne umieszczenie materiału siewnego w ziemi zapewnia dostępna w wyposażeniu standardowym belka utrzymująca głębokość siewu (niezwykle ważne dla szybkiego i równomiernego wschodzenia roślin). Małe czasy przestoju i zasypywania dzięki skrzyni nasiennej o dużej pojemności (230 litrów na metr). Pyłoszczelna pokrywa, prosta obsługa. Mechaniczne siewniki typu Drill SuperDrill D są dostępne jako urządzenia zawieszane na sprzęgu trzypunktowym. Mają one solidną konstrukcję, są proste w obsłudze i umożliwiają precyzyjne umieszczanie materiału siewnego przy dokładnym dozowaniu. Duża skrzynia nasienna zapewnia wysoką wydajność pracy; szerokość robocza wynosi 3 lub 4 metry. Koła jezdne Duże średnice kół jezdnych (200/60-14,5) zmniejszają nacisk na ziemię i gwarantują bardzo równomierne napędzanie wałka wysiewającego. Znacznik Standardowo uruchamiany hydraulicznie, składany pionowo. Na życzenie dostępny także jako tarcza. 5

6 SuperDrill technika Odpowiednie redlice dla każdego zastosowania Redlice płozowe Dzięki specjalnej budowie (półkolistej) redlice płozowe dostępne w zestawie siewnym Super- Drill doskonale sobie radzą z resztkami pożniwnymi. Ponieważ nie są one przeciągane razem z maszyną, nie występuje problem zatkania otworów wylotowych. Ponadto część ślizgowa się obraca i można jej używać obustronnie. W porównaniu z typowymi redlicami stopkowymi żywotność redlic w siewnikach SuperDrill zwiększa się dzięki temu dwukrotnie. Redlica jednotarczowa Redlice jednotarczowe o średnicy 350 mm imponują wysoką wydajnością cięcia również na ciężkich glebach. Wybrzuszona tarcza precyzyjnie oczyszcza obszar wysiewu z resztek pożniwnych. W obszarze zewnętrznym tarcza oczyszcza się samodzielnie, wykorzystując siłę nacisku na glebę, a występujący po stronie wewnętrznej zgarniacz zapobiega oblepianiu się ziemi i tym samym zapewnia wysiew bez zapychania. Redlica dwutarczowa Redlice dwutarczowe o średnicy 300 mm są solidnie ułożyskowane. Dwustronne zgarniacze oraz osłona u góry doskonale chronią przed zapychaniem otworów wylotowych. Redlice dwutarczowe pracują dzięki temu optymalnie nawet przy największych ilościach resztek pożniwnych na polu. Funkcjonalność w każdym szczególe Centralna i indywidualna regulacja nacisku redlic (opcjonalnie regulacja hydrauliczna) Wałek szczelinowy w skrzyni nasiennej, w wyposażeniu standardowym dostępne kliny rozdzielcze do nasion drobnych Uchwyty do worków w skrzyni nasiennej ułatwiające napełnianie Wyposażenia opcjonalne Brona chwastownik i pomost/ schodki Precyzyjnie wykonana brona chwastownik z możliwością regulacji kąta pochylenia gwarantuje dokładne przykrycie wysiewu. Przymocowany do brony pomost występujący na całej szerokości urządzenia ułatwia bezpieczne i komfortowe napełnianie skrzyni nasiennej. 6 Elektroniczne sterowanie ścieżkami przejazdu TRAM GRX Elektronika wyłącza wszystkie przejechane ścieżki poprzez zatrzymanie kółek wysiewających w odpowiednich rzędach siewnych (sprzęgło magnetyczne). Oświetlenie Instalacja oświetleniowa zapewnia bezpieczeństwo podczas przejazdu transportowego.

7 Precyzyjne i niezawodne Napęd wałka wysiewającego Wałek wysiewający jest napędzany poprzez kasety napędowe i seryjnie montowaną przekładnię zębatą. Przekładnia zębata oferuje szereg możliwości ustawień w celu zapewnienia wymaganej prędkości wałka wysiewającego. Szczególnie komfortowym rozwiązaniem jest dostępna opcjonalnie przekładnia bezstopniowa. Specjalna konstrukcja tej przekładni gwarantuje bardzo równomierne przeniesienie napędu na koła wysiewające, dając w rezultacie precyzyjny wysiew nasion. Bezstopniowa przekładnia może być na życzenie wyposażona również w elektryczną zdalną regulację ilości wysiewu. Dane techniczne System wysiewających wałków kołeczkowych Niezawodny system wysiewających wałków kołeczkowych gwarantuje precyzyjny wysiew wszystkich rodzajów nasion niezależnie od warunków siewu. W przypadku normalnego wysiewu zbóż, grochu, soi itp. są możliwe wydajności do 400 kg/ha. W przypadku bardzo drobnych nasion np. rzepaku lub lucerny na wałku wysiewającym jest mocowany dodatkowy pasek (patrz wyżej). SuperDrill Dane znamionowe AL250 A300 A400 D300 D400 Szerokość robocza cm Liczba rzędów Odstęp między rzędami cm Pojemność skrzyni nasiennej l 500 *) Ogumienie 200 x 14,5 200 x 14,5 Ciężary z redlicami płozowymi kg z redlicami tarczowymi kg Wyposażenie Pokrywa rolkowa skrzyni nasiennej S S S S Pokrywa klapowa skrzyni nasiennej S Przekładnia Nortona S S S S S Przekładnia bezstopniowa O O O O O Centralne utrzymanie głębokości redlic S S S S S Hydrauliczne urządzenie wydźwigowe redlic S S S O O Centralna regulacja nacisku redlic mechaniczny S S S S S hydrauliczny O O O O O Znacznik, hydrauliczny z zębami O O O S S z tarczą O O O O O Kliny wylotowe w skrzyni S S S S S Paski do kół kołeczkowych S S S S S Instalacja oświetleniowa O O O O O *) z nasadzaną skrzynią nasienną S = wyposażenie standardowe O = opcjonalne wyposażenie dodatkowe = niedostępne Żadne ilustracje i informacje nie są wiążące. Wszelkie zmiany zastrzeżone. 7

8 MasterDrill A MasterDrill A 300 z redlicami dwutarczowymi i rolkami dociskowymi Pneumatycznie podwieszane siewniki do maszyn uprawowych 8 Przegląd najważniejszych zalet: Prosty montaż i demontaż na maszynach uprawowych wyposażonych w trójkąt półzawieszany i odpowiednią podpórkę redlicy. Napęd dmuchawy dla prędkości obrotowej wału odbierającego 1000 obr./min jest standardowo wyposażony w sprzęgło odśrodkowe, które chroni przed przeciążeniami, gwarantując łagodny rozruch. Standardowa skrzynia nasienna o pojemności 840 litrów może zostać powiększona do 1250 litrów dzięki dodatkowej nakładanej skrzyni. Napęd zespołu dozującego za pomocą koła metrycznego wyposażono w sprzęgło jednokierunkowe. Ewentualne uszkodzenia dozownika w razie przypadkowego ruchu wstecznego (na przykład w trakcie zawracania, kiedy maszyna jest uniesiona zbyt nisko) są dzięki temu wyeliminowane. Koło metryczne obraca się w pasie szerokości roboczej urządzenia po obrobionej ziemi i napędza dozownik dokładnie i równomiernie. Na życzenie siewnik MasterDrill A można doposażyć w hydrauliczny wydźwig szyny redlicowej. Dzięki temu prześwit nad redlicami można znacznie zwiększyć, co jest korzystne ze względu na ochronę przed uszkodzeniami. Siewnik MasterDrill A może być dołączany do aktywnych urządzeń uprawowych wszelkiego rodzaju. Szczególnie w połączeniu z broną wirnikową VN lub kultywatorami wirnikowymi siewnik MasterDrill A stanowi niezwykle solidny zestaw uprawowo-siewny, który również na ciężkich glebach zapewnia dokładne przygotowanie podłoża i wysianie w trakcie jednej operacji. Szerokości robocze 3,0 / 4,0 / 4,5 m. Uniwersalne wykorzystanie Nie stosuje się z bronami wirnikowymi VN. Szyna siewna jest zamocowana na mechanizmie równoległobocznym z regulacją położenia w pionie i poziomie, dzięki czemu łatwo jest ją dopasować do różnych warunków pracy, a także do urządzeń innych producentów. Podwozie samodzielne Dostępne na życzenie z samodzielnym podwoziem do bezpośredniego użycia w przypadku zawieszania trzypunktowego.

9 MasterDrill D / DF MasterDrill D 600 z redlicami dwutarczowymi Pneumatyczne siewniki na zawieszeniu trzypunktowym Siewnik MasterDrill D z zawieszeniem trzypunktowym nadaje się do wykorzystania bezpośrednio z ciągnikiem albo w kombinacji z różnymi maszynami uprawowymi mocowanymi za ciągnikiem. Siewniki MasterDrill D o niskim zapotrzebowaniu mocy (6,00 m od ok. 100 KM) są idealne do wysiewu w mulcz. Inne szczegóły: Dostępne są następujący typy: MasterDrill D Konstrukcja sztywna w szerokościach roboczych od 2,50 do 4,50 m. MasterDrill DF-Ha Hydrauliczny mechanizm równoległoboczny umożliwia złożenie szyny siewnej do szerokości transportowej poniżej 3 m. Szerokie opony redukują nacisk na glebę i zapobiegają tworzeniu się kolein (patrz dane techniczne str. 18). Korzystne położenie środka ciężkości zmniejsza wymaganą siłę podnoszącą. Dzięki temu szerokie pasy wysiewu można realizować nawet ciągnikami o małej mocy. MasterDrill D Urządzenia o szerokości 6,00 i 8,00 m są standardowo wyposażone w wózek transportowy do przewożenia w pozycji wzdłużnej (patrz zdjęcie). Dzięki przestawieniu kół jezdnych i przewieszeniu na trójkącie szybkozłącznym długi siewnik może być przewożony po drodze. MasterDrill DF-M Siewniki typu MasterDrill DF-M o szerokości roboczej 4,00 albo 4,50 m są wyposażone w składaną mechanicznie szynę siewną. Za pomocą mechanizmu równoległobocznego urządzenie można złożyć na czas transportu do szerokości poniżej 3,00 m. 9

10 MasterDrill HD MasterDrill HD 600 do wysiewu w mulcz i z krótką broną talerzową TerraDisc Pneumatyczne siewniki na zawieszeniu trzypunktowym, składane hydraulicznie Siewnik MasterDrill HD z zawieszeniem trzypunktowym nadaje się do wykorzystania bezpośrednio z ciągnikiem albo w kombinacji z różnymi dużymi maszynami uprawowymi mocowanymi za ciągnikiem (np. z kultywatorami, krótkimi bronami talerzowymi) z odpowiednim urządzeniem do zawieszania; może być używany samodzielnie bez dodatkowego przezbrajania albo jako zestaw uprawowo-siewny. Siewniki MasterDrill HD nadają się idealnie do pracy w zestawach uprawowo-siewnych z odpowiednim przygotowaniem roli pod siew. Dostępne w szerokościach roboczych od 5,00 i 6,00 m. Opcjonalnie: wózek hydrauliczny i dyszel ciągnący Dzięki temu urządzenie może być doczepione do siewnika i obsługiwane również przez ciągniki o małej mocy (od ok. 80 KM). Inne szczegóły: Napęd dozownika bezpoślizgowy i równomierny dzięki kołom o dużej średnicy, przez co uzyskuje się dokładne odmierzanie ilości wysiewu. Korzystne położenie środka ciężkości zmniejsza wymaganą siłę podnoszącą, dzięki czemu siewnik może być obsługiwany również przez ciągniki o małej mocy. Trójkąt szybkozłączny umożliwia podłączanie siewnika np. do urządzeń uprawowych. 10 Szerokie opony (31 x 15,5-15) redukują nacisk na glebę i zapobiegają tworzeniu się kolein. Hydrauliczny mechanizm składający Urządzenie do szerokości transportowej 3,00 m łącznie ze znacznikiem, bronami i dodatkowym wyposażeniem.

11 MasterDrill FT MasterDrill FT2-M w połączeniu ze składaną broną wirnikową Pneumatyczne siewniki ze skrzynią nasienną z przodu Inne szczegóły: Niskie zawieszenie skrzyni, dzięki czemu skrzynia nie zasłania pola widzenia z przodu. Optymalny rozkład obciążenia, skrzynia nasienna z przodu służy dodatkowo jako balast, dzięki Na tej czemu lub uzyskuje następnej się równomierne stronie obciążenie można osi z przodu utworzyć oraz z tyłu rozwiązanie alternatywne dla tej i mniejszy nacisk na ziemię, mniejsze koleiny. skrzyni. Perfekcyjna widoczność pracującego z tyłu urządzenia uprawowego; dzięki umieszczeniu skrzyni nasiennej z przodu ciągnika kierowca doskonale widzi wszystkie elementy urządzenia i może kontrolować proces wysiewu. Rozsiew nawozu (opcjonalnie): dodatkowe racjonalne rozwiązanie dzięki kombinacji procesów. Dzięki specjalnej konstrukcji mechanizmów dozujących i podzespołów transportowych można w kombinacji z odpowiednim urządzeniem z tyłu ciągnika (jak zwykłe urządzenie uprawowe, takie jak kultywator lub brona talerzowa, albo siewnik punktowy czy specjalny siewnik rzędowy) dodatkowo rozsiewać nawóz. Siewniki MasterDrill FT składają się ze skrzyni nasiennej mocowanej z przodu ciągnika i części tylnej rozprowadzającej nasiona i wysiewającej, która może być łączona w zespoły z różnymi urządzeniami uprawowymi. Zestawy siewne MasterDrill FT są idealne w kombinacji z ciężkimi urządzeniami uprawowymi mocowanymi z tyłu ciągnika. Pomagają one zoptymalizować rozkład obciążenia na ciągniku. Dzięki temu można przede wszystkim stosować duże składane zestawy uprawowo-siewne jako urządzenia zawieszane, co bardzo korzystnie wpływa na zwrotność ciągnika. Dostępne są następujący typy: MasterDrill FT1 Skrzynia nasienna z przodu o pojemności 1100 litrów, z mechanizmem dozującym i częścią tylną o sztywnej konstrukcji. Szerokości robocze 3,00 i 4,00 m. MasterDrill FT2 Skrzynia nasienna z przodu z dwoma mechanizmami dozującymi o dużej pojemności (1800 litrów). Część tylna w 2 wersjach: FT2-Ho szerokościach roboczych 5,00 i 6,00 m: Rama samonośna składana hydraulicznie do szerokości 3,00 m za pomocą dołączanego trójkąta szybkozłącznego jednostkę siewną można zamontować na trójkącie za urządzeniami składanymi. FT2-M również o szerokościach roboczych 5,00 i 6,00 m: rama nie ma mechanizmu składanego i jest przeznaczona do montażu na stałe na składanych urządzeniach uprawowych (np. do brony wirnikowej). 11

12 TerraDrill A TerraDrill A 300 S z redlicami dwutarczowymi i rolkami dociskowymi Pneumatyczne siewniki do wysiewu w mulcz i siewniki uniwersalne na zawieszeniu trzypunktowym Siewnik TerraDrill jest kompaktową kombinacją umożliwiającą przygotowanie gleby pod zasiew i wysianie w trakcie jednej operacji. Jako urządzenie zawieszane jest ono bardzo zwrotne i sprawdza się szczególnie na małych i średnich polach uprawnych. Dostępne w szerokościach roboczych 3,0 i 4,0 m z mocowaniem sztywnym. Przegląd najważniejszych zalet: TerraDrill A-D W przypadku tej kombinacji siewnej przygotowanie wysiewu odbywa się za pomocą dwurzędowego zestawu talerzy (talerze Ø 460 mm uzębione), elementy siewne są umieszczone bezpośrednio obok tych talerzy, materiał siewny jest odkładany między nimi i przykrywany ziemią po przejściu sąsiadujących talerzy. Doczepiony z tyłu walec (walec Terrapak lub gumowy walec klinowo-pierścieniowy) skutecznie dogniata materiał siewny. Taka konstrukcja redukuje ciężar i sprawia, że urządzenie jest bardzo kompaktowe dzięki temu maszyny łączącej obydwie funkcje można z powodzeniem używać również na małych ciągnikach. Prosta obsługa, krótki nawrót. Przygotowanie gleby pod zasiew odbywa się za pomocą krótkiej brony talerzowej. Gwarantuje to optymalne przygotowanie wysiewu szczególnie w warunkach wysiewu w mulcz. Wysoka wydajność dzięki pojemności skrzyni nasiennej do 1250 litrów i duża prędkość robocza. Urządzenie TerraDrill jest bardzo uniwersalną kombinacją siewną doskonale przydatną do wysiewu w mulcz. 12 Bezpośredni wysiew obok talerzy mulczujących W siewnikach TerraDrill A-D materiał siewny jest umieszczany bezpośrednio w rowku między talerzami mulczującymi i dociskany przez walec. Dzięki temu osiąga się dobre zasklepianie ziemi, co daje podstawę do szybkiego wzrostu i doskonałego rozwoju młodych roślin.

13 TerraDrill A 300 S z redlicami dwutarczowymi i rolkami dociskowymi TerraDrill A-S W przypadku tej konstrukcji przygotowanie wysiewu również odbywa się za pomocą talerzy zębatych, a doczepiony z tyłu walec gwarantuje intensywne pasmowe zagęszczenie gleby. Wysiew odbywa się wtedy za pomocą redlic dwutarczowych, których docisk w tym zastosowaniu jest podwyższony do 45 kg. Gwarantuje to spokojne prowadzenie redlic także w przypadku większych prędkości roboczych do 15 km/h. Lepsze zagęszczenie Zagęszczenie przed zespołami siewnymi odbywa się za pomocą walca typu Terrapak o średnicy 600 mm lub walca gumowego linowo-pierścieniowego o średnicy 580 mm. Pasmowe zagęszczenie ziemi zapewnia optymalne warunki dla umieszczenia materiału siewnego w ziemi, walec Terrapak jest wyposażony w regulowane pręty ugniatające, dzięki którym można zmieniać intensywność zagęszczenia, i pracuje tak jak walec gumowy bez zapychania się. Dokładne utrzymanie głębokości Optymalne rolki dogniatające doczepione z tyłu przy redlicach tarczowych w urządzeniu TerraDrill A-S zapewniają dokładne utrzymanie głębokości i dobre osiadanie ziemi nad wysianymi nasionami. Dzięki bezstopniowej regulacji można szybko i w prosty sposób zmieniać głębokość wysiewu. 13

14 System dozujący MasterDrill: precyzyjnie i ekonomicznie Niezawodna technika System centralnego dozowania z tarczami komórkowymi jest znany już od wielu lat i z powodzeniem stosowany w produkcji rolnej. System dozujący MasterDrill zapewnia precyzyjne dozowanie i wraz z dokładnym rozmieszczaniem materiału siewnego w ziemi stanowi podstawę do ekonomicznego wysiewu, gdyż odchylenia od żądanych ilości wysiewu powodują bezpośrednio zwiększone koszty lub mniejsze zyski. Sterowanie ścieżkami przejazdu ze zwrotnym odprowadzaniem materiału siewnego do skrzyni nasiennej W celu wyznaczenia ścieżek przejazdu przewody nasienne za rozdzielaczem są blokowane przez zawory elektryczne. Materiał siewny z zablokowanych przewodów jest doprowadzany z powrotem do zbiornika buforowego, a stamtąd do skrzyni nasiennej ( zwrotne odprowadzanie materiału siewnego ), co pozwala na efektywne oszczędzanie materiału siewnego. Zawory odcinają- ce są sterowane elektronicznym systemem monitorującym. Szczotki do rzepaku Do wysiewu drobnych nasion takich jak rzepak montuje się dostępną w wyposażeniu szczotkę. Oczyszcza ona dodatkowo ustawioną precyzyjnie do tego celu komorę dozującą i gwarantuje przez to bardzo dokładne dozowanie również w przypadku małych ilości wysiewu. 14 Dozowanie precyzyjne W przypadku szczególnie małych ilości wysiewu, np. rzepaku lub trawy, urządzenie dozujące można w prosty sposób i bez użycia narzędzi przestawić na wysiew precyzyjny. Dmuchawa Dmuchawa wytwarza strumień powietrza potrzebny do rozdziału materiału siewnego duże ilości powietrza o niskich prędkościach gwarantują bezpieczny transport materiału siewnego. Napęd dmuchawy jest przekazywany mechanicznie bezpośrednio poprzez wał przekaźnika mocy ciągnika (typy D i HD) lub wał przekaźnika mocy urządzenia uprawowego (typy A), na życzenie dostępny również jako hydrauliczny z silnikiem olejowym (do wyboru także dopasowany do systemów Load-Sensing).

15 Redlice MasterDrill do wszystkich zastosowań Redlice stopkowe Redlica jednotarczowa Tradycyjny wysiew za pomocą niezawodnych redlic stopkowych. Dostępna w standardzie klapa zamykająca zapobiega zapychaniu podczas cofania. Dzięki zamocowaniu wahliwemu redlice skutecznie radzą sobie z przeszkodami i są w ten sposób zabezpieczone przed uszkodzeniem. Gwarantuje optymalną pracę w trudnych warunkach. Bardzo dobra wydajność cięcia także w przypadku resztek pożniwnych. Skośne ustawienie talerzy zapewnia precyzyjne bruzdkowanie i dokładne umieszczanie materiału siewnego. Łatwo wymienialne części zużywające się oraz zgarniacze zapewniają ekonomiczny i niezawodny wysiew. Redlica dwutarczowa Łożyska toczne z obydwu stron mają bardzo zwartą obudowę. Uzyskiwana dzięki temu duża przestrzeń między nowymi redlicami dwutarczowymi zapewnia pracę bez zapychana również w ciężkich warunkach wysiewu w mulcz. Tarcze ze stali nierdzewnej V2A doskonale się sprawdzają na lepkich glebach. Rolka dociskowa (opcjonalnie) Rolki dociskowe (o średnicy 250 mm i szerokości 42 mm) są wyposażone w bezstopniową regulację wysokości (raster). Prowadzą one każdą redlicę indywidualnie na żądanej głębokości i gwarantują precyzyjne umieszczenie materiału siewnego w ziemi. Docisk zwiększa zasklepienie ziemi, co sprzyja szybkiemu wschodzeniu. Regulacja nacisku redlic Wszystkie siewniki MasterDrill są wyposażone w bezstopniową centralną regulację nacisku redlic (wrzeciono), na życzenie także w wersji hydraulicznej, dodatkowo docisk poszczególnych redlic można regulować indywidualnie. Znacznik i utrzymanie głębokości Hydrauliczne talerzowe znaczniki (dwufunkcyjne urządzenie sterujące) są wyposażone w ogranicznik głębokości. Znaczniki można dowolnie ustawić na śladzie koła ciągnika lub na środku toru jazdy ciągnika. Zabezpieczenie przed przeciążeniem za pomocą śruby przeciążeniowej. Szybkie opróżnianie skrzyni nasiennej Pozostały materiał siewny w skrzyni można w prosty sposób usunąć za pomocą króćca opróżniającego i klapy opróżniającej przy dozowniku. Nowa pokrywa skrzyni nasiennej Otwierana do góry, umożliwia komfortowe napełnianie. Ulepszone uszczelnienie zapobiega przedostawaniu się do wnętrza wody i kurzu. 15

16 Opcje wyposażenia MasterDrill Elektroniczne sterowanie ścieżkami przejazdu / monitoring Najnowsza wersja elektronicznego urządzenia sterująco-kontrolującego, Drillmat III włącza za pomocą zaworów elektromotorycznych przejazd ścieżek z dowolną częstością. Materiał siewny jest przy tym doprowadzany z powrotem do zbiornika buforowego, a stamtąd do skrzyni nasiennej ( zwrotne odprowadzanie materiału siewnego ). Pozwala to na efektywne oszczędzanie materiału siewnego. System monitoringu nie tylko steruje ścieżkami przejazdu, ale i dostarcza szczegółowych informacji na temat funkcji urządzeń, takich jak prędkość pracy, wydajność wysiewu na hektar, liczba obrotów dmuchawy, funkcja dozująca i zawartość skrzyni nasiennej (z czujnikiem z regulacją położenia pionowego). Brona siewna Brona siewna typu S zapewnia optymalne przykrycie materiału siewnego bez względu na ilość resztek pożniwnych. Kąt pochylenia zębów można regulować w trzech położeniach, wysokość brony jest bezstopniowa (ma znaczenie w przypadku lekkich gleb). W przypadku ciężkich gleb nacisk brony można dodatkowo zwiększyć za pomocą sprężyny. Jednocześnie są dostępne również wzmocnione brony, o grubości 10 mm, do ciężkich gleb. Schody i platforma Wszystkie siewniki VN są wyposażone w pomosty ułatwiające dostęp do skrzyń nasiennych. Bezpieczne stopnie i dodatkowe barierki gwarantują bezpieczeństwo pracy. Zgarniacz bruzdki redlicowej Mocowany bezpośrednio do redlicy stopkowej, dzięki temu doskonale dopasowuje się do gleby i przykrywa bardzo dokładnie materiał siewny. Przeznaczony do stosowania na lekkich glebach bez resztek pożniwnych. Hydrauliczny znacznik przedsiewny Służy do zaznaczania ustawionych ścieżek przejazdu do celów pielęgnacyjnych lub do nawożenia przed wysiewem. Talerze pozostawiają dobrze widoczny ślad na ziemi, znacznik przedsiewny może być sterowany bezpośrednio za pomocą urządzenia sterującego hydraulicznego lub automatycznie po podłączeniu do systemu monitorującego. 16 Spulchniacz śladów (tylko do typów D i HD) Spulchniacze śladów są dostępne zarówno w wersji do spulchniania śladów ciągnika PRZED siewnikiem, jak i w wersji do spulchniania śladów kół siewnika rzędowego. Bezstopniowa regulacja wysokości i szerokości. Oświetlenie Wszystkie siewniki MasterDrill, które ze względu na swoją szerokość transportową poniżej 3 metrów są dopuszczone do transportu drogowego, są wyposażone standardowo w instalację oświetleniową z tablicami ostrzegawczymi, lampkami i elementami odblaskowymi.

17 Siewniki dane techniczne TerraDrill Dane znamionowe A300 D A400 D A300 S A400 S Szerokość robocza cm Liczba talerzy mulczujących Talerz mulczujący Ø mm Rodzaj walca Terrapak Ø 600 S S S S gumowy pierścień klinowy Ø 580 O O O O Liczba rzędów siewnych Odstęp między rzędami cm 12,5 12,5 12,5 12,5 Pojemność skrzyni nasiennej l Pojemność nasadzanej skrzyni nasiennej l Ciężary z redlicami stopkowymi kg z redlicami dwutarczowymi kg z redlicami jednotarczowymi kg Wyposażenie zawieszenie Metoda zawieszania trzypunktowe S S S S Składana szyna siewna Szybkie opróżnianie skrzyni nasiennej S S S S Napęd dmuchawy mechaniczny S S S S hydrauliczny O O O O Napęd dozownika koło metryczne koło metryczne koło metryczne koło metryczne Bieg wolny w napędzie dozownika S S S S Regulacja nacisku redlic mechaniczny S S hydrauliczny O O Urządzenie wydźwigowe redlic hydrauliczny O O Znacznik tarczowy hydrauliczny O O O O Instalacja oświetleniowa S O S O S = wyposażenie standardowe O = opcjonalne wyposażenie dodatkowe = niedostępne Żadne ilustracje i informacje nie są wiążące. Wszelkie zmiany zastrzeżone. 17
