1 D FREZOWANIE NAWIERZCHNI ASFALTOWYCH NA ZIMNO

2 D

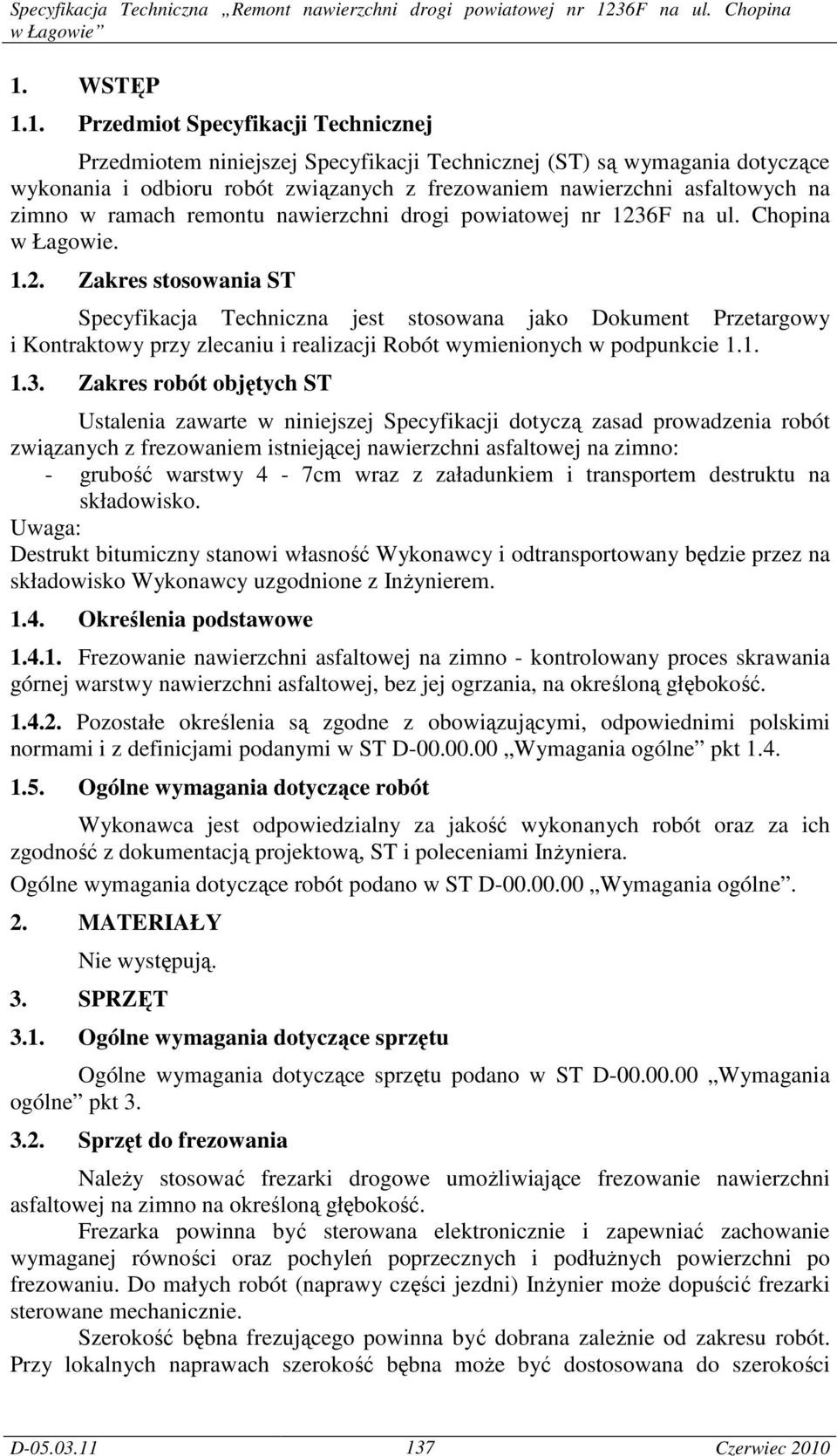

3 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z frezowaniem nawierzchni asfaltowych na zimno w ramach remontu nawierzchni drogi powiatowej nr 1236F na ul. Chopina w Łagowie Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako Dokument Przetargowy i Kontraktowy przy zlecaniu i realizacji Robót wymienionych w podpunkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia robót związanych z frezowaniem istniejącej nawierzchni asfaltowej na zimno: - grubość warstwy 4-7cm wraz z załadunkiem i transportem destruktu na składowisko. Uwaga: Destrukt bitumiczny stanowi własność Wykonawcy i odtransportowany będzie przez na składowisko Wykonawcy uzgodnione z InŜynierem Określenia podstawowe Frezowanie nawierzchni asfaltowej na zimno - kontrolowany proces skrawania górnej warstwy nawierzchni asfaltowej, bez jej ogrzania, na określoną głębokość Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D Wymagania ogólne pkt Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót oraz za ich zgodność z dokumentacją projektową, ST i poleceniami InŜyniera. Ogólne wymagania dotyczące robót podano w ST D Wymagania ogólne. 2. MATERIAŁY Nie występują. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D Wymagania ogólne pkt Sprzęt do frezowania NaleŜy stosować frezarki drogowe umoŝliwiające frezowanie nawierzchni asfaltowej na zimno na określoną głębokość. Frezarka powinna być sterowana elektronicznie i zapewniać zachowanie wymaganej równości oraz pochyleń poprzecznych i podłuŝnych powierzchni po frezowaniu. Do małych robót (naprawy części jezdni) InŜynier moŝe dopuścić frezarki sterowane mechanicznie. Szerokość bębna frezującego powinna być dobrana zaleŝnie od zakresu robót. Przy lokalnych naprawach szerokość bębna moŝe być dostosowana do szerokości D

4 skrawanych elementów nawierzchni. Przy frezowaniu całej jezdni szerokość bębna skrawającego powinna być co najmniej równa 1200 mm. Przy duŝych robotach frezarki muszą być wyposaŝone w przenośnik sfrezowanego materiału, podający go z jezdni na środki transportu. Przy pracach prowadzonych w terenie zabudowanym frezarki muszą, a poza nimi powinny, być zaopatrzone w systemy odpylania. Za zgodą InŜyniera moŝna dopuścić frezarki bez tego systemu: a) na drogach zamiejskich w obszarach niezabudowanych, b) na drogach miejskich, przy małym zakresie robót. Wykonawca moŝe uŝywać tylko frezarki zaakceptowane przez InŜyniera. Wykonawca powinien przedstawić dane techniczne frezarek, a w przypadkach jakichkolwiek wątpliwości przeprowadzić demonstrację pracy frezarki, na własny koszt. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D Wymagania ogólne pkt Transport sfrezowanego materiału Transport sfrezowanego materiału powinien być tak zorganizowany, aby zapewnić pracę frezarki bez postojów. Materiał moŝe być wywoŝony dowolnymi środkami transportowymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D Wymagania ogólne pkt Wykonanie frezowania Nawierzchnia powinna być frezowana do głębokości, szerokości i pochyleń zgodnych z dokumentacją projektową i ST. JeŜeli ruch drogowy ma być dopuszczony po sfrezowanej części jezdni, to wówczas, ze względów bezpieczeństwa naleŝy spełnić następujące warunki: a) naleŝy usunąć ścięty materiał i oczyścić nawierzchnię, b) przy frezowaniu poszczególnych pasów ruchu, wysokość podłuŝnych pionowych krawędzi nie moŝe przekraczać 40 mm, c) przy lokalnych naprawach polegających na sfrezowaniu nawierzchni przy linii krawęŝnika (ścieku) dopuszcza się większy uskok niŝ określono w pkt b), ale przy głębokości większej od 75 mm wymaga on specjalnego oznakowania, d) krawędzie poprzeczne na zakończenie dnia roboczego powinny być klinowo ścięte Frezowanie warstwy nawierzchni przed ułoŝeniem nowej warstwy lub warstw asfaltowych Do frezowania naleŝy uŝyć frezarek sterowanych elektronicznie, względem ustalonego poziomu odniesienia, zachowując spadki poprzeczne i niweletę drogi. Nawierzchnia powinna być sfrezowana na głębokość projektowaną z dokładnością ± 10 mm. D

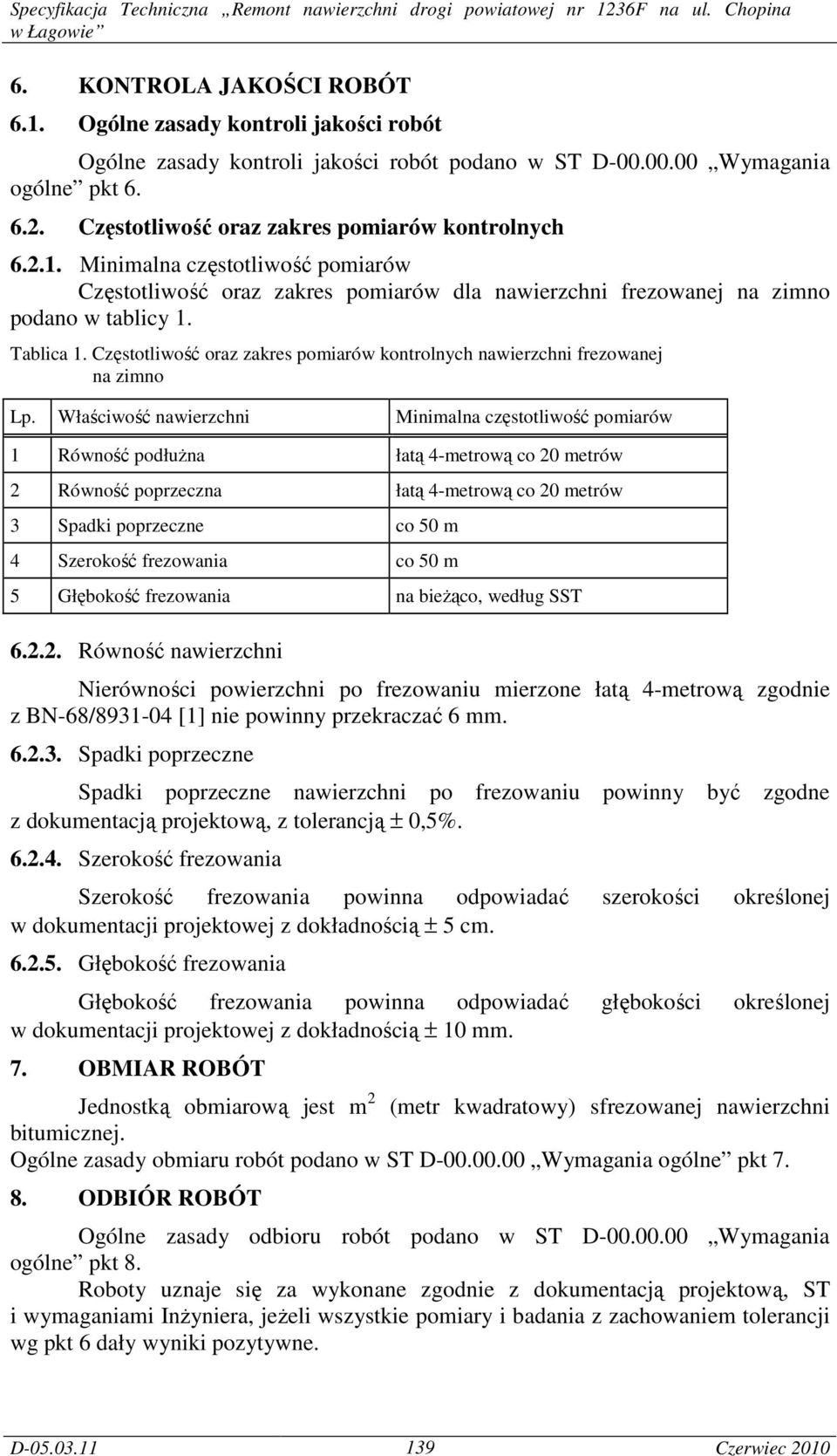

5 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D Wymagania ogólne pkt Częstotliwość oraz zakres pomiarów kontrolnych Minimalna częstotliwość pomiarów Częstotliwość oraz zakres pomiarów dla nawierzchni frezowanej na zimno podano w tablicy 1. Tablica 1. Częstotliwość oraz zakres pomiarów kontrolnych nawierzchni frezowanej na zimno Lp. Właściwość nawierzchni Minimalna częstotliwość pomiarów 1 Równość podłuŝna łatą 4-metrową co 20 metrów 2 Równość poprzeczna łatą 4-metrową co 20 metrów 3 Spadki poprzeczne co 50 m 4 Szerokość frezowania co 50 m 5 Głębokość frezowania na bieŝąco, według SST Równość nawierzchni Nierówności powierzchni po frezowaniu mierzone łatą 4-metrową zgodnie z BN-68/ [1] nie powinny przekraczać 6 mm Spadki poprzeczne Spadki poprzeczne nawierzchni po frezowaniu powinny być zgodne z dokumentacją projektową, z tolerancją ± 0,5% Szerokość frezowania Szerokość frezowania powinna odpowiadać szerokości określonej w dokumentacji projektowej z dokładnością ± 5 cm Głębokość frezowania Głębokość frezowania powinna odpowiadać głębokości określonej w dokumentacji projektowej z dokładnością ± 10 mm. 7. OBMIAR ROBÓT Jednostką obmiarową jest m 2 (metr kwadratowy) sfrezowanej nawierzchni bitumicznej. Ogólne zasady obmiaru robót podano w ST D Wymagania ogólne pkt ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. D

6 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w ST D Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 frezowania na zimno nawierzchni asfaltowej obejmuje: prace pomiarowe, oznakowanie robót, frezowanie, załadunek i transport sfrezowanego materiału na składowisko, utylizacja materiału, przeprowadzenie pomiarów wymaganych w Specyfikacji Technicznej, uporządkowanie terenu budowy, wszelkie czynności umoŝliwiające wykonanie robót zgodnie z dokumentacją projektową. 10. PRZEPISY ZWIĄZANE Normy 1. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. D
