Przedmiar. mgr inŝ. Lidia śylińska-mrozowicz. Koszalin Lipiec 2008r

Transkrypt

1 Przedmiar Obiekt Kod CPV Instalowanie układu częściowego konfekcjonowania powietrza Budowa Szkoła Podstawowa Karlino ul. Traugutta dz. Nr 162/3 Inwestor Szkoła Podstawowa Karlino ul. Traugutta dz. Nr 162/3 Biuro kosztorysowe Pracownia Projektowa INST-PROJEKT Sporządził mgr inŝ. Lidia śylińska-mrozowicz Koszalin Lipiec 2008r "Rekomendacja Jakości" dla programu do kosztorysowania Rodos 6.0 przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoŝa 50

2 Przedmiar Strona 2/11 Nr Podstawa Kod CPV Opis robót Jm Ilość 1 KNR 2-17w 0322/01 2 KNR /02 3 KNR /03 4 KNR 2-17w 0138/03 5 KNR 2-17w 0138/03 6 KNR 2-17w 0138/03 7 KNR 2-17w 0140/02 8 KNR /02 9 KNR /01 10 KNR /03 11 KNR /06 12 KNR /05 13 KNR /04 14 KNR /03 15 KNR /03 16 KNR /02 17 KNR 4-01w 0335/11 18 KNR 4-01w 0325/04 19 KNR 4-01w 0331/03 20 KNR 4-01w 0303/02 21 KNR / Ciąg wentylacji nawiewna - dla pomieszczeń kuchni z zapleczem Ciąg wentylacji nawiewnej 1N - Roboty instalacyjne Komory zraszania blaszane jednostrefowe o wielkości 1 (wydajność powietrza do 8000 m3/h) - Centrala wentylacyjna nawiewna w wersji podwieszanej typ Golem 2 o parametrach Vn=5212m3/h i 350 Pa Czerpnie lub wyrzutnie ścienne, prostokątne, typ A o obwodzie do 1600mm - czerpnia o wym, 800x800 mm typ A prostokatna Anemostaty kwadratowe, typ E o obwodzie do 1600mm - anemostat kwadratowy aluminiowy AL-DV/G-Gr4-KTV-typ 31 o wym. 400x400 mm Kratki wentylacyjne typ A lub N o obw.do 1400 mm - do przewodów stalowych i aluminiowych - kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 400x315 mm Kratki wentylacyjne typ A lub N o obw.do 1400 mm - do przewodów stalowych i aluminiowych - kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 500x200 mm Kratki wentylacyjne typ A lub N o obw.do 1400 mm - do przewodów stalowych i aluminiowych - kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 315x200 mm Anemostaty kołowe typ D o śr.do 280 mm - zawór nawiewny o średnicy 200 mm typne-200 Przepustnice wielopłaszczyznowe stalowe, prostokątne, typ A i B do przewodów o obwodzie do 2400mm - przepustnica wieloplaszczyznowa o wym. 800x315 mm Przepustnice wielopłaszczyznowe stalowe, prostokątne, typ A i B do przewodów o obwodzie do 1800mm - przepustnica wieloplaszczyznowa o wym. 400x315 mm Przepustnice 1-płaszczyznowe stalowe, kołowe, typ B, do przewodów o średnicy 315mm - nagrzewnica elektryczna wentylacyjna typ CB 250-3,0 obwodzie do 4400mm - ze stali nierdzewnej obwodzie do 1800mm - ze stali nierdzewnej obwodzie do 1400mm - ze stali nierdzewnej obwodzie do 1000mm- ze stali nierdzewnej średnicy do 315mm - stal nierdzewna srednicy do 200mm - ze stali nierdzewnej Ciąg wentylacji nawiewnej 1N - Roboty budowlane Przebicie otworów w ścianach z cegieł grubości 2 cegieł na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości ponad 1 cegły Wykucie otworów w ścianach z cegieł o grubości ponad 1/2 cegły dla otworów drzwiowych i okiennych na zaprawie wapiennej lub cementowo-wapiennej -- wykucie otworow dla przewodow wentylacyjnych Uzupełnienie ścianek z cegieł lub zamurowań otworów grubości 1/2 cegły w ściankach na zaprawie cementowo-wapiennej Ciąg wentylacji nawiewnej 1N - Roboty izolacyjne do 4400mm matami (płytami) Thermasheet grubości 30mm szt. 1,000 szt 8,000 szt. 1,000 szt. 3,000 szt. 3,000 szt. 3,000 m2 41,567 m2 39,976 m2 1,693 m2 14,842 m2 0,754 m2 3,480 m3 0,502 m2 1,324 m2 41,567

3 Przedmiar Strona 3/11 Nr Podstawa Kod CPV Opis robót Jm Ilość 22 KNR /15 23 KNR /14 24 KNR /13 25 KNR /10 26 KNR /12 27 KNR /06 28 KNR /06 29 KNR /06 30 KNR /03 31 KNR /04 32 KNR /05 33 KNR /05 34 KNR /03 35 KNR /03 36 KNR /02 37 KNR 4-01w 0335/08 38 KNR 4-01w 0325/02 39 KNR 4-01w 0331/03 40 KNR 4-01w 0303/02 41 KNR /15 42 KNR /14 do 1800mm matami (płytami) Thermasheet grubości 30mm do 1400mm matami (płytami) Thermasheet grubości 30mm do 1000mm matami (płytami) Thermasheet grubości 30mm Izolacja grubości 30mm rurociągów o średnicy zewnętrznej 200mm matami (płytami) Thermasheet FR, A/C Izolacja grubości 30mm rurociągów o średnicy zewnętrznej 315mm matami (płytami) Thermasheet FR, A/C Ciąg wentylacji wywiewna 1W- dla pomieszczeń kuchni z zapleczem - instalacja wywiewna z okapów Ciag wentylacji wywiewnej 1W - Roboty instalacyjne Okapy wentylacyjne stalowe, prostokątne, typ A o obwodzie do 4000mm - okap o wym. 2000x900 mm Okapy wentylacyjne stalowe, prostokątne, typ A o obwodzie do 4000mm- okap o wym.2100x1200 mm Okapy wentylacyjne stalowe, prostokątne, typ A o obwodzie do 4000mm- okap o wym.1200x1200 mm Przepustnice 1-płaszczyznowe stalowe, kołowe, typ B, do przewodów o średnicy 315mm - przepustnica regulacyjna staego przeplzwu typ VRS 233 dla przewodu d-250 mm obwodzie do 1400mm - ze stali nierdzewnej obwodzie do 1800mm - ze stali nierdzewnej średnicy do 630mm- ze stali nierdzewnej średnicy do 315mm- ze stali nierdzewnej średnicy do 315mm -rura giętka typ AF 013 o średnicy 250 mm obwodzie do 200mm-rura giętka typ AF 013 o średnicy 125 mm Ciąg wentylacji nawiewnej 1W - Roboty budowlane Przebicie otworów w ścianach z cegieł grubości 1/2 cegły na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości 1/2 cegły Wykucie otworów w ścianach z cegieł o grubości ponad 1/2 cegły dla otworów drzwiowych i okiennych na zaprawie wapiennej lub cementowo-wapiennej-- wykucie otworow dla przewodow wentylacyjnych Uzupełnienie ścianek z cegieł lub zamurowań otworów grubości 1/2 cegły w ściankach na zaprawie cementowo-wapiennej Ciąg wentylacji nawiewnej 1W - Roboty izolacyjne do 1800mm matami (płytami) Thermasheet grubości 30mm do 1400mm matami (płytami) Thermasheet grubości 30mm m2 39,976 m2 1,693 m2 14,842 m2 3,480 m2 0,754 m2 9,800 m2 7,082 m2 10,626 m2 8,588 m 14,500 m 5,500 m3 0,191 m2 0,521 m2 7,082 m2 9,800

4 Przedmiar Strona 4/11 Nr Podstawa Kod CPV Opis robót Jm Ilość 43 KNR /12 44 KNR /01 45 KNR /06 46 KNR /04 47 KNR 2-17w 0138/03 48 KNR 2-17w 0140/02 49 KNR /01 50 KNR /01 51 KNR /06 52 KNR /04 53 KNR /05 54 KNR /02 55 KNR 4-01w 0335/08 56 KNR 4-01w 0325/02 57 KNR 4-01w 0335/09 58 KNR 4-01w 0325/03 59 KNR 4-01w 0335/11 60 KNR 4-01w 0325/04 61 KNR 4-01w 0331/03 62 KNR 4-01w 0303/02 Izolacja grubości 30mm rurociągów o średnicy zewnętrznej 315mm matami (płytami) Thermasheet FR, A/C Izolacja grubości 30mm matami (płytami) Thermasheet powierzchni ścian bocznych zbiorników okrągłych o średnicy mm i powierzchni płaskich Ciąg wentylacji wywiewna 2W- dla pomieszczeń kuchni z zapleczem - instalacja ogólna wywiewna Ciąg wentylacji wywiewnej 2W - dla pomieszczeń kuchni z zapleczem - instalacja - Roboty instalacyjne Wentylatory promieniowe z wirnikiem osadzonym na wale silnika - napęd nr 1 o średnicy otworów ssących do 450mm i masie do 470kg - wentylator wyciągowy typ KD 450 M3 Vw=2555 m3/h i Pa Czerpnie lub wyrzutnie ścienne, prostokątne, typ A o obwodzie do 3260mm - wyrzutnia o wym 1000x500 mm Kratki wentylacyjne typ A lub N o obw.do 1400 mm - do przewodów stalowych i aluminiowych - kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 500x200 mm Anemostaty kołowe typ D o śr.do 280 mm - zawór wywiewny o średnicy 200 mm typ NK-200. Anemostaty kołowe, typ D o średnicy 160mm - zawór wywiewny o średnicy 160mm typ NK-160 Anemostaty kołowe, typ D o średnicy 160mm - zawór wywiewny o średnicy 100mm typ NK-100 obwodzie do 4400mm - ze stali nierdzewnej obwodzie do 1400mm- ze stali nierdzewnej średnicy do 630mm- ze stali nierdzewnej ośrednicy do 200mm- ze stali nierdzewnej Ciąg wentylacji wywiewnej 2W - dla pomieszczeń kuchni z zapleczem - instalacja - Roboty budowlane Przebicie otworów w ścianach z cegieł grubości 1/2 cegły na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości 1/2 cegły Przebicie otworów w ścianach z cegieł grubości 1 cegły na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości 1 cegły Przebicie otworów w ścianach z cegieł grubości 2 cegieł na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości ponad 1 cegły Wykucie otworów w ścianach z cegieł o grubości ponad 1/2 cegły dla otworów drzwiowych i okiennych na zaprawie wapiennej lub cementowo-wapiennej-- wykucie otworow dla przewodow wentylacyjnych Uzupełnienie ścianek z cegieł lub zamurowań otworów grubości 1/2 cegły w ściankach na zaprawie cementowo-wapiennej Ciąg wentylacji wywiewnej 2W - dla pomieszczeń kuchni z zapleczem - instalacja - Roboty izolacyjne m2 8,588 m2 10,262 szt. 5,000 szt. 8,000 m2 40,099 m2 0,735 m2 12,724 m2 19,211 szt 3,000 szt 3,000 m3 0,776 m2 1,680

5 Przedmiar Strona 5/11 Nr Podstawa Kod CPV Opis robót Jm Ilość 63 KNR /17 64 KNR /14 65 KNR /10 66 KNR /01 67 KNR /01 68 KNR /01 69 KNR /01 70 KNR /01 71 KNR /02 72 KNR 4-01w 0335/08 73 KNR 4-01w 0325/02 74 KNR 4-01w 0335/11 75 KNR 4-01w 0325/04 76 KNR /10 77 KNR 2-17w 0322/01 78 KNR /03 79 KNR /02 80 KNR /05 81 KNR 4-01w 0331/03 do 4400mm matami (płytami) Thermasheet grubości 30mm do 1400mm matami (płytami) Thermasheet grubości 30mm Izolacja grubości 30mm rurociągów o średnicy zewnętrznej 200mm matami (płytami) Thermasheet FR, A/C Izolacja grubości 30mm matami (płytami) Thermasheet powierzchni ścian bocznych zbiorników okrągłych o średnicy mm i powierzchni płaskich Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych - Roboty instalacyjne Wentylatory osiowe z wirnikiem na wale silnika do wentylacji bezprzewodowej o średnicy otworów ssących do 355mm i masie do 15kg - wentylator łazienkowy typ MURO PLUS 120 T firmy Danfoss Wentylatory osiowe z wirnikiem na wale silnika do wentylacji bezprzewodowej o średnicy otworów ssących do 355mm i masie do 15kg - wentylator łazienkowy typ MURO PLUS 150 T firmy Danfoss Wentylatory osiowe z wirnikiem na wale silnika do wentylacji bezprzewodowej o średnicy otworów ssących do 355mm i masie do 15kg - wentylator łazienkowy typ E-STYLE 150 Pro firmy Danfoss Kratki wentylacyjne, typ A lub N do przewodów stalowych i aluminiowych o obwodzie do 800mm - kratka wentylacyjna zewnętrzna typ EURO 120 WZ obwodzie do 200mm Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych - Roboty budowlane Przebicie otworów w ścianach z cegieł grubości 1/2 cegły na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości 1/2 cegły Przebicie otworów w ścianach z cegieł grubości 2 cegieł na zaprawie cementowo-wapiennej Zamurowanie przebić w ścianach grubości ponad 1 cegły Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych - Roboty izolacyjne Izolacja grubości 30mm rurociągów o średnicy zewnętrznej 200mm matami (płytami) Thermasheet FR, A/C Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni - Roboty instalacyjne Komory zraszania blaszane jednostrefowe o wielkości 1 (wydajność powietrza do 8000 m3/h) - Centrala wentylacyjna nawiewno-wyw1170m3/h i 300 Pa z wymiennikiewm krzyŝowym i nagrzewnicą wodną i elektryczną Anemostaty kwadratowe, typ E o obwodzie do 1600mm - anemostat kwadratowy aluminiowy AL-DV/G-Gr4-KTV-typ 31 o wym. 400x400 mm Przepustnice wielopłaszczyznowe stalowe, prostokątne, typ A i B do przewodów o obwodzie do 2400mm - przepustnica wieloplaszczyznowa o wym. 800x315 mm obwodzie do 1800mm Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni - Roboty budowlane Wykucie otworów w ścianach z cegieł o grubości ponad 1/2 cegły dla otworów drzwiowych i okiennych na zaprawie wapiennej lub cementowo-wapiennej-- wykucie otworow dla przewodow wentylacyjnych m2 40,099 m2 0,735 m2 19,211 m2 12,724 szt 3,000 m2 2,988 szt 5,000 szt 5,000 m2 2,988 szt. 1,000 m2 17,603

6 Przedmiar Strona 6/11 Nr Podstawa Kod CPV Opis robót Jm Ilość 82 KNR 4-01w 0303/02 83 KNR /15 84 KNR /02 85 KNR /03 86 KNR /05 87 KNR 4-01w 0331/03 88 KNR 4-01w 0303/02 89 KNR /15 90 KNR 4-02u1 0001/01 91 KNR 4-02u1 0009/01 92 KNR 4-02u1 0009/04 93 KNR 4-02u1 0013/02 Uzupełnienie ścianek z cegieł lub zamurowań otworów grubości 1/2 cegły w ściankach na zaprawie cementowo-wapiennej Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni - Roboty izolacyjne do 1800mm matami (płytami) Thermasheet grubości 30mm Ciąg wentylacji wywiewna 4W - dla pomieszczenia jadalni Ciąg wentylacji wywiewna 4W - dla pomieszczenia jadalni - Roboty instalacyjne Czerpnie lub wyrzutnie ścienne, prostokątne, typ A o obwodzie do 1600mm - wyrzutnia o wym, 8630x315 mm typ A prostokatna Anemostaty kwadratowe, typ E o obwodzie do 1600mm - anemostat kwadratowy aluminiowy AL-DV/G-Gr4-KTV-typ 31 o wym. 400x400 mm obwodzie do 1800mm Ciąg wentylacji wywiewna 4W - dla pomieszczenia jadalni - Roboty budowlane Wykucie otworów w ścianach z cegieł o grubości ponad 1/2 cegły dla otworów drzwiowych i okiennych na zaprawie wapiennej lub cementowo-wapiennej-- wykucie otworow dla przewodow wentylacyjnych Uzupełnienie ścianek z cegieł lub zamurowań otworów grubości 1/2 cegły w ściankach na zaprawie cementowo-wapiennej Izolacja przewodow wentylacyjnych do 1800mm matami (płytami) Thermasheet grubości 30mm 7.0. Roboty demontaŝowe instalacja wentylacyjnej 7.1. Roboty demontaŝowe DemontaŜ przewodów wentylacyjnych z blachy stalowej o przekroju prostokątnym lub okrągłym o obwodzie do 1000mm DemontaŜ okapów wentylacyjnych o obwodzie do 1000mm DemontaŜ okapów wentylacyjnych o obwodzie do 2000mm DemontaŜ wentylatorów osiowych o średnicy otworów ssących do 630mm z wirnikiem na wale silnika m3 0,057 m2 0,126 m2 17,603 szt 3,000 m2 38,168 m3 0,195 m2 0,324 m2 38,168 m 10,000

7 Tabela elementów Strona 7/11 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem 1 Ciąg wentylacji nawiewna - dla pomieszczeń kuchni z zapleczem 1.1. Ciąg wentylacji nawiewnej 1N - Roboty instalacyjne 1.2. Ciąg wentylacji nawiewnej 1N - Roboty budowlane 1.3. Ciąg wentylacji nawiewnej 1N - Roboty izolacyjne 2 Ciąg wentylacji wywiewna 1W- dla pomieszczeń kuchni z zapleczem - instalacja wywiewna z okapów 2.1. Ciag wentylacji wywiewnej 1W - Roboty instalacyjne 2.2 Ciąg wentylacji nawiewnej 1W - Roboty budowlane Kod CPV: Ciąg wentylacji nawiewnej 1W - Roboty izolacyjne 3.0 Ciąg wentylacji wywiewna 2W- dla pomieszczeń kuchni z zapleczem - instalacja ogólna wywiewna 3.1. Ciąg wentylacji wywiewnej 2W - dla pomieszczeń kuchni z zapleczem - instalacja - Roboty instalacyjne 3.2. Ciąg wentylacji wywiewnej 2W - dla pomieszczeń kuchni z zapleczem - instalacja - Roboty budowlane Kod CPV: Ciąg wentylacji wywiewnej 2W - dla pomieszczeń kuchni z zapleczem - instalacja - Roboty izolacyjne 4.0. Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych 4.1. Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych - Roboty instalacyjne 4.2. Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych - Roboty budowlane Kod CPV: Ciąg wentylacji wywiewna 3W- indywidualna z WC i pomieszczeń magazynowych - Roboty izolacyjne 5.0. Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni 5.1. Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni - Roboty instalacyjne 5.2. Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni - Roboty budowlane Kod CPV: Ciąg wentylacji nawiewnej 2N - dla pomieszczenia jadalni - Roboty izolacyjne 6.0. Ciąg wentylacji wywiewna 4W - dla pomieszczenia jadalni 6.1. Ciąg wentylacji wywiewna 4W - dla pomieszczenia jadalni - Roboty instalacyjne 6.2. Ciąg wentylacji wywiewna 4W - dla pomieszczenia jadalni - Roboty budowlane Kod CPV: Izolacja przewodow wentylacyjnych 7.0. Roboty demontaŝowe instalacja wentylacyjnej 7.1. Roboty demontaŝowe Razem

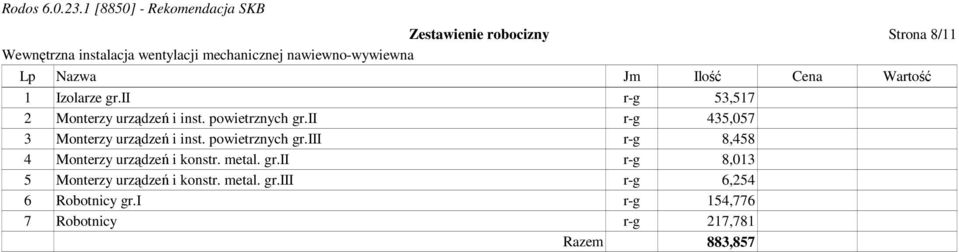

8 Zestawienie robocizny Strona 8/11 Lp Nazwa Jm Ilość Cena Wartość 1 Izolarze gr.ii r-g 53,517 2 Monterzy urządzeń i inst. powietrznych gr.ii r-g 435,057 3 Monterzy urządzeń i inst. powietrznych gr.iii r-g 8,458 4 Monterzy urządzeń i konstr. metal. gr.ii r-g 8,013 5 Monterzy urządzeń i konstr. metal. gr.iii r-g 6,254 6 Robotnicy gr.i r-g 154,776 7 Robotnicy r-g 217,781 Razem 883,857

9 Zestawienie materiałów Strona 9/11 Lp Nazwa Jm Ilość Cena Wartość 1 Anemostat kwadratowy aluminiowy AL-DV/G-Gr4-KTV-typ 31 o wym. 400x400 mm szt 15,525 2 Cegła budowlana pełna szt 258,185 3 Cement portlandzki 35 kg 57,450 4 Centrala wentylacyjna nawiewna w wersji podwieszanej typ Golem 2 o parametrach kpl 1,035 Vn=5212m3/h i 350 Pa z automatyką i sterowaniem 5 Centrala wentylacyjna nawiewno-wyw1170m3/h i 300 Pa z wymiennikiewm krzyŝowym i kpl 1,035 nagrzewnicą wodną i elektryczną z automatyką i sterowaniem 6 Czerpnie powietrza ścienne prostokątne typ A - o wym. 800x800 mm szt 1,035 7 filtr labiryntowy DM 3611 o wym. 500x500 mm szt 4,140 8 filtr ślepy 20cm labiryntowy dla okapów - wykończenie filtra podstawowego szt 2,070 9 filtr tłuszczu labiryntowy DM 3611 o wym. 500x500 mm szt 4, Klej Thermaflex 474 dm3 33, kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 315x200 mm szt 3, kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 400x315 mm szt 1, kratka wentylacyjna wywiewna z ruchomymi kierownicami typ K1+P o wym. 500x200 mm szt 8, kratka wentylacyjna zewnętrzna typ EURO 120 WZ szt 3, króciec połączeniowy DM 3620 o śr. 250 mm szt 1, króciec połączeniowy DM 3620 o średnicy 250 mm szt 2, króciec połączeniowy DM 3620 o wym. średnicy 250 mm szt 1, Kształtki wentylacyjne kołowe S(Spiro) - ze stali nierdzewnej d=450 mm m2 3, Kształtki wentylacyjne kołowe S(Spiro)- ze stali nierdzewnej d=200 mm m2 5, Kształtki wentylacyjne kołowe S(Spiro) ze stali nierdzewnej d=450 mm m2 3, Kształtki wentylacyjne prostokątne - ze stali nierdzewneje o obw mm m2 11, Kształtki wentylacyjne prostokątne - ze stali nierdzewnej o obwodzie mm m2 0, Kształtki wentylacyjne stalowe kołowe S(Spiro) ocynkowane d=125 mm m2 0, Kształtki wentylacyjne stalowe kołowe S(Spiro) ocynkowane d=315mm m2 2, Kształtki wentylacyjne stalowe prostokątne - ze stali nierdzewnej o obwodzie mm m2 4, Kształtki wentylacyjne stalowe prostokątne A/I ocynkowane o obwodzie mm m2 16, Kształtki wentylacyjne stalowe prostokątne ze stali nierdzewnej mm m2 13, Kształtki wentylacyjne stalowe prostokątne ze stali nierdzewnej o obwodzie mm m2 3, Kształtki wentylacyjne ze stali nierdzewnej kołowe S(Spiro) d=200 mm m2 1, Kształtki wentylacyjne ze stali nierdzewnej kołowe S(Spiro) d=250 mm m2 0, Kształtki wentylacyjne ze stali nierdzewnej prostokątne o obwodzie mm m2 12, łapacz tłuszczu labiryntowy o wym. 500x500mm szt 33, Mata (płyta) Thermasheet FR grubości 30mm m2 148, Mata Thermasheet FR grubości 30mm m2 161, Nagrzewnica elektryczna wentylacyjna typ CB 250-3,0 szt 1, Okapy wentylacyjne stalowe prostokątne typ DM-3602 o wzm. 1200x1200mm, H-400 mm szt 1, Okapy wentylacyjne stalowe prostokątne typ DM-3602 o wzm. 2000x9000 H-400 mm szt 1, Okapy wentylacyjne stalowe prostokątne typ DM-3602 o wzm. 2100x1200mm, H-400 mm szt 2, Opaska zaciskowa metalowa Clampconnect Kod CM dla przewodu d=125 mm szt 1, Opaska zaciskowa metalowa Clampconnect Kod CM dla przewodu d=250 mm szt 8, Opaska zaciskowa metalowa Clampconnect Kod CM dla przewodu d=450 mm szt 2, Opaska zaciskowa metalowa Clampconnect Kod CM dla przewodu o d=250 mm szt 8, Piasek do zapraw m3 0, Podkładki amortyzacyjne z płyty gumowej, gr.5mm szt 54, Podkładki stalowe okrągłe do śrub M 8-M16 kg 0, Podpory kanałów wentylacyjnych mm szt 6, Podpory kanałów wentylacyjnych o obwodzie mm szt 5, Podpory kanałów wentylacyjnych typ A mm szt 0, Podpory kanałów wentylacyjnych typ A o obwodzie mm szt 4, Podpory kanałów wentylacyjnych typ A o obwodzie mm szt 0, Podpory kanałów wentylacyjnych typ A o obwodzie mm szt 7, Podpory kanałów wentylacyjnych typ A o obwodzie mm szt 5, Podpory kanałów wentylacyjnych typ A o obwodzie mm szt 2, Podpory kanałów wentylacyjnych typ A o obwodzie do mm szt 1, Podpory kanałów wentylacyjnych typ A o obwodzie do mm szt 2, Podpory kanałów wentylacyjnych typ C d=125 mm szt 1, Podpory kanałów wentylacyjnych typ C d=200 mm szt 8, Podpory kanałów wentylacyjnych typ C d=250 mm szt 1, Podpory kanałów wentylacyjnych typ C d=315mm szt 2, Podpory kanałów wentylacyjnych typ C d=450 mm szt 4, Przepustnica regulacyjna stałego przepływu typ VRS 233 dla przewodu d-250 mm szt 1, Przepustnica wieloplaszczyznowa o wym. 630x250 mm szt 1, Przepustnica wieloplaszczyznowa o wym. 800x315 mm szt 1, Przepustnica wieloplaszczyznowa o wym.400x315 mm szt 2,070

10 Zestawienie materiałów Strona 10/11 Lp Nazwa Jm Ilość Cena Wartość 65 Przewody wentylacyjne kołowe S(Spiro) - ze stali nierdzewnej d=200 mm m2 14, Przewody wentylacyjne kołowe S(Spiro) ze stali nierdzewnej d=450 mm m2 8, Przewody wentylacyjne kołowe S(Spiro) - ze stali nierdzewnej d=450 mm m2 9, Przewody wentylacyjne kołowe S(Spiro) stala nierdzewna d=250mm m2 0, Przewody wentylacyjne kołowe S(Spiro) stalowe ocynkowane d=125 mm m2 2, Przewody wentylacyjne kołowe S(Spiro) stalowe ocynkowane d=315mm m2 6, Przewody wentylacyjne kołowe S(Spiro) stalowe ocynkowane-rura giętka typ AF 013 o m 4,269 średnicy 125 mm 72 Przewody wentylacyjne kołowe S(Spiro) ze stali nierdzewnej d= 200 mm m2 2, Przewody wentylacyjne prostokątne - ze stali nierdzewnej o obw. do mm m2 31, Przewody wentylacyjne prostokątne - ze stali nierdzewnej o obwodzie mm m2 11, Przewody wentylacyjne prostokątne A/I stalowe ocynkowane o obwodzie mm m2 0, Przewody wentylacyjne prostokątne A/I stalowe ocynkowane o obwodzie mm m2 43, Przewody wentylacyjne prostokątne ze stali nierdzewnej o obwodzie mm m2 32, Przewody wentylacyjne prostokątne ze stali nierdzewnej o obwodzie mm m2 8, Przewody wentylacyjne prostokątneze stali nierdzewnej mm m2 36, Rura giętka typ AF 013 o średnicy 250 mm m 11, Śruby stalowe zgrubne z łbem 6-kątnym z gwintem na całej dł. z nakręt. i podkł. M-12, o kg 2,318 dł.80mm 82 Śruby stalowe zgrubne z łbem 6-kątnym, z gwintem na całej długości, z nakrętkami i kg 10,143 podkładkami M-8 o dł. do 50mm 83 Śruby zgrubne 6-kątne M 8x50mm kpl kg 55, Śruby zgrubne 6-kątne M10x60mm kpl kg 27, Taśma Duct Tape szara 50mmx50m m 47, Taśma Thermajoint FR m 127, Taśma Thermatape FR 3x50mm m 304, Uszczelka gum.do przew.prostok mm szt 12, Uszczelka gumowa do przew. do fi 300 mm szt 11, Uszczelki gumowe kołowe d=100 szt 1, Uszczelki gumowe kołowe d=125 mm szt 6, Uszczelki gumowe kołowe d=160 szt 1, Uszczelki gumowe kołowe d=200 mm szt 40, Uszczelki gumowe kołowe d=250 mm szt 10, Uszczelki gumowe kołowe d=315mm szt 9, Uszczelki gumowe kołowe d=450 mm szt 4, Uszczelki gumowe kołowe d=450 szt 5, Uszczelki gumowe kołowe d-250 mm szt 2, Uszczelki gumowe prostokątne mm szt 22, Uszczelki gumowe prostokątne mm szt 0, Uszczelki gumowe prostokątne mm szt 29, Uszczelki gumowe prostokątne o obw mm szt 9, Uszczelki gumowe prostokątne o obw mm szt 11, Uszczelki gumowe prostokątne o obw mm szt 4, Uszczelki gumowe prostokątne o obw mm szt 4, Uszczelki gumowe prostokątne o obwodzie mm szt 34, Uszczelki gumowe prostokątne o obwodzie mm szt 13, Uszczelki gumowe prostokątne o obwodzie mm szt 13, Uszczelki gumowe prostokątneo obw mm szt 4, Wapno gaszone (ciasto) m3 0, Wapno suchogaszone (hydratyzowane) kg 32, wentylator łazienkowy typ E-STYLE 150 Pro firmy Danfoss szt 2, wentylator łazienkowy typ MURO PLUS 120 T firmy Danfoss szt 1, wentylator łazienkowy typ MURO PLUS 150 T firmy Danfoss szt 1, Wentylator wyciągowy typ KD 450 M3 Vw=2555 m3/h i Pa szt 1, Wkręty do blach samogwintujące d=6,3mm stoŝkowe kg 0, Wyrzutnia powietrza ścienne prostokątne typ A o wym. 1000x500 mm szt 1, Wyrzutnia powietrza ścienne prostokątne typ A - o wym. 630x315 mm szt 1, zawiesia DM 3622 szt 14, Zawór nawiewny NE-200 z ramką montaŝową szt 3, Zawór wywiewny NK-100 z ramką montaŝową szt 1, Zawór wywiewny NK-160 z ramką montaŝową szt 1, Zawór wywiewny NK-200 z ramką montaŝową szt 8,280 Razem Materiały pomocnicze Razem

11 Zestawienie sprzętu Strona 11/11 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarka 150dm3 m-g 0,519 2 Samochód dostaw.do 0.9t (1) m-g 2,949 3 Samochód dostawczy do 0,9t m-g 24,059 4 Samochód skrzyn.do 5.0t (1) m-g 1,014 5 Samochód skrzyniowy 5-10t m-g 3,022 6 Środek transportowy m-g 1,933 7 Wyciąg m-g 1,684 8 śuraw samochodowy 5-6t m-g 0,911 9 śuraw samochodowy do 4t (1) m-g 1,656 Razem 37,747
