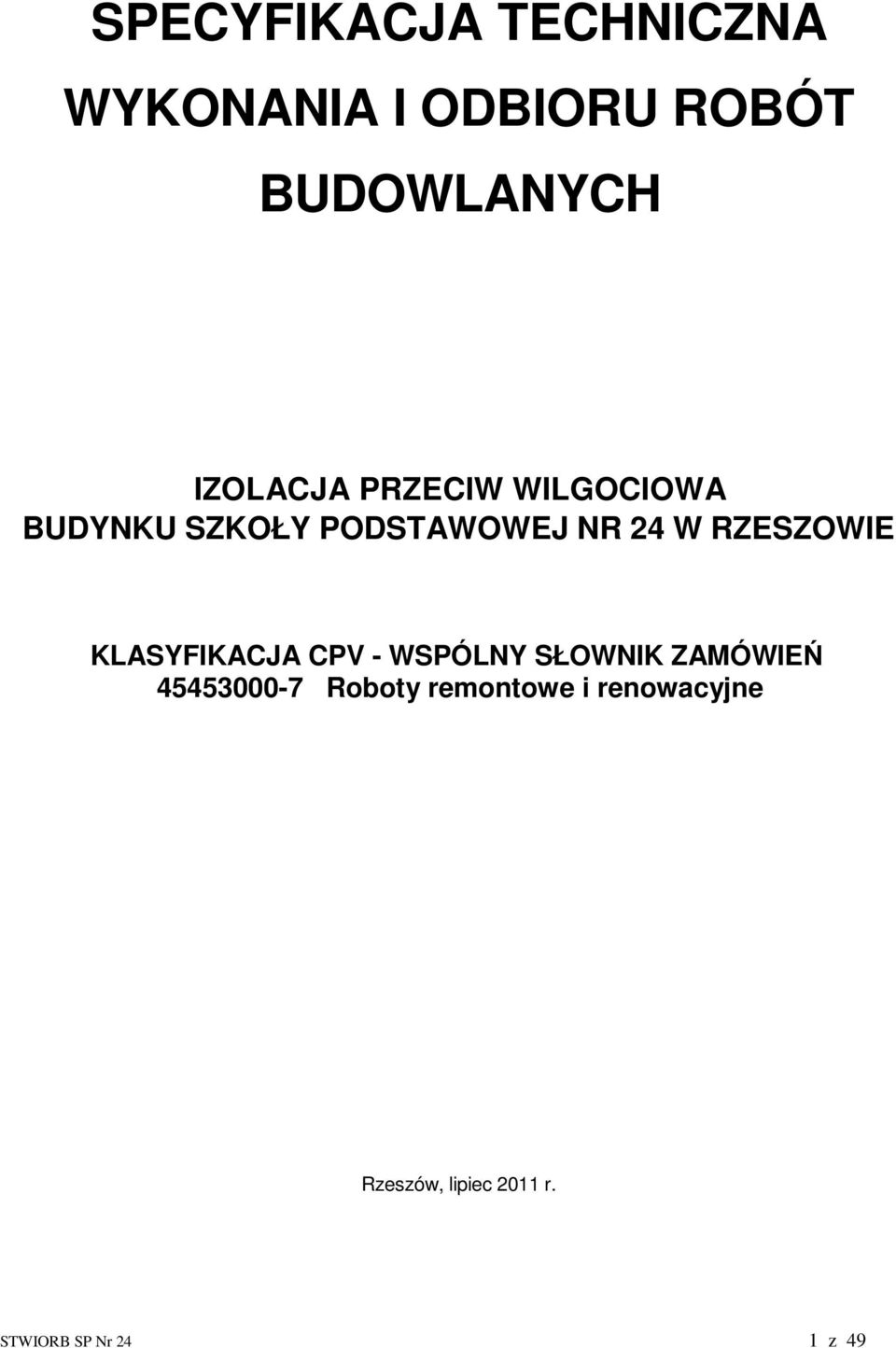

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH IZOLACJA PRZECIW WILGOCIOWA BUDYNKU SZKOŁY PODSTAWOWEJ NR 24 W RZESZOWIE KLASYFIKACJA CPV - WSPÓLNY SŁOWNIK ZAMÓWIEŃ Roboty remontowe i renowacyjne Rzeszów, lipiec 2011 r. STWIORB SP Nr 24 1 z 49

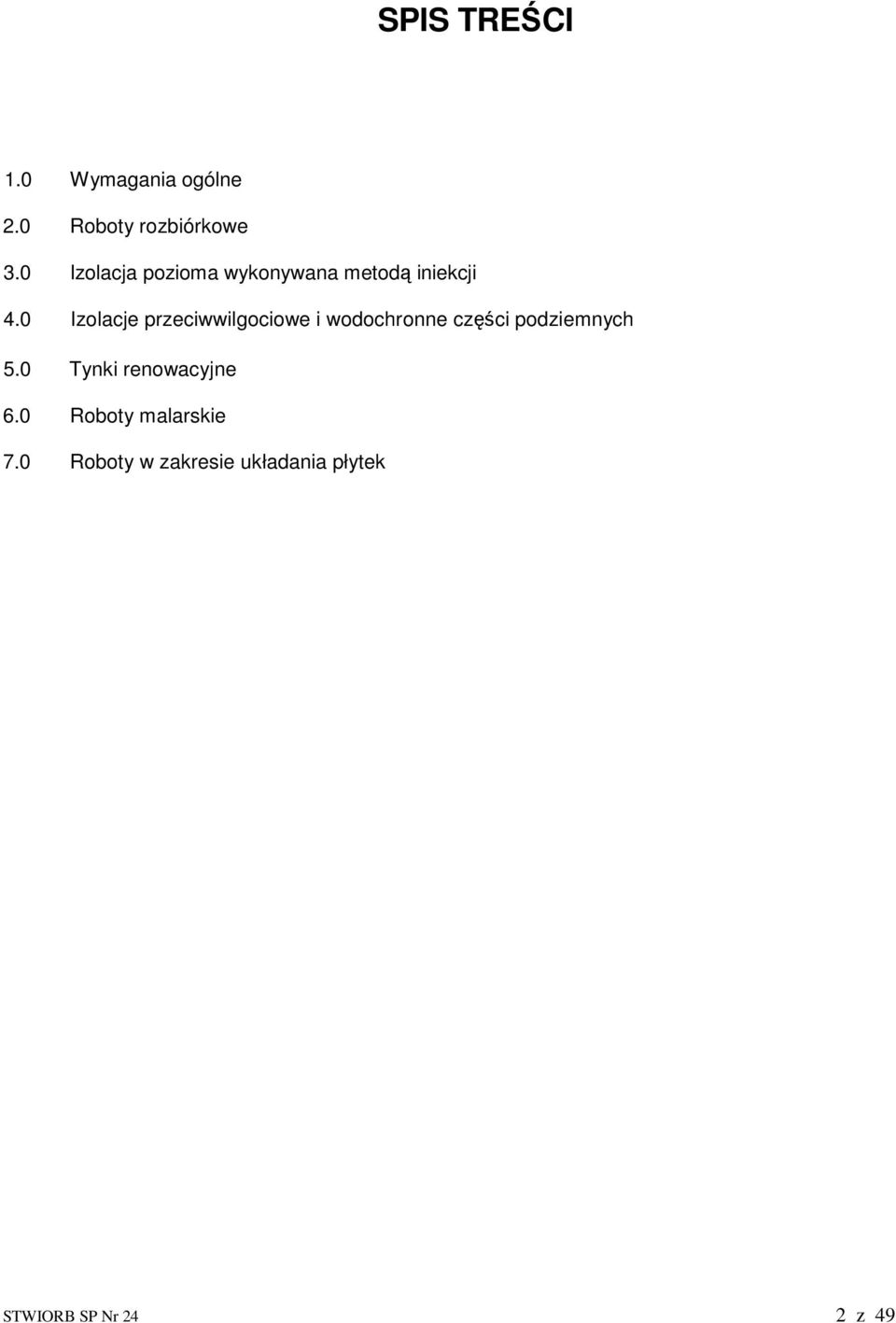

2 SPIS TREŚCI 1.0 Wymagania ogólne 2.0 Roboty rozbiórkowe 3.0 Izolacja pozioma wykonywana metodą iniekcji 4.0 Izolacje przeciwwilgociowe i wodochronne części podziemnych 5.0 Tynki renowacyjne 6.0 Roboty malarskie 7.0 Roboty w zakresie układania płytek STWIORB SP Nr 24 2 z 49

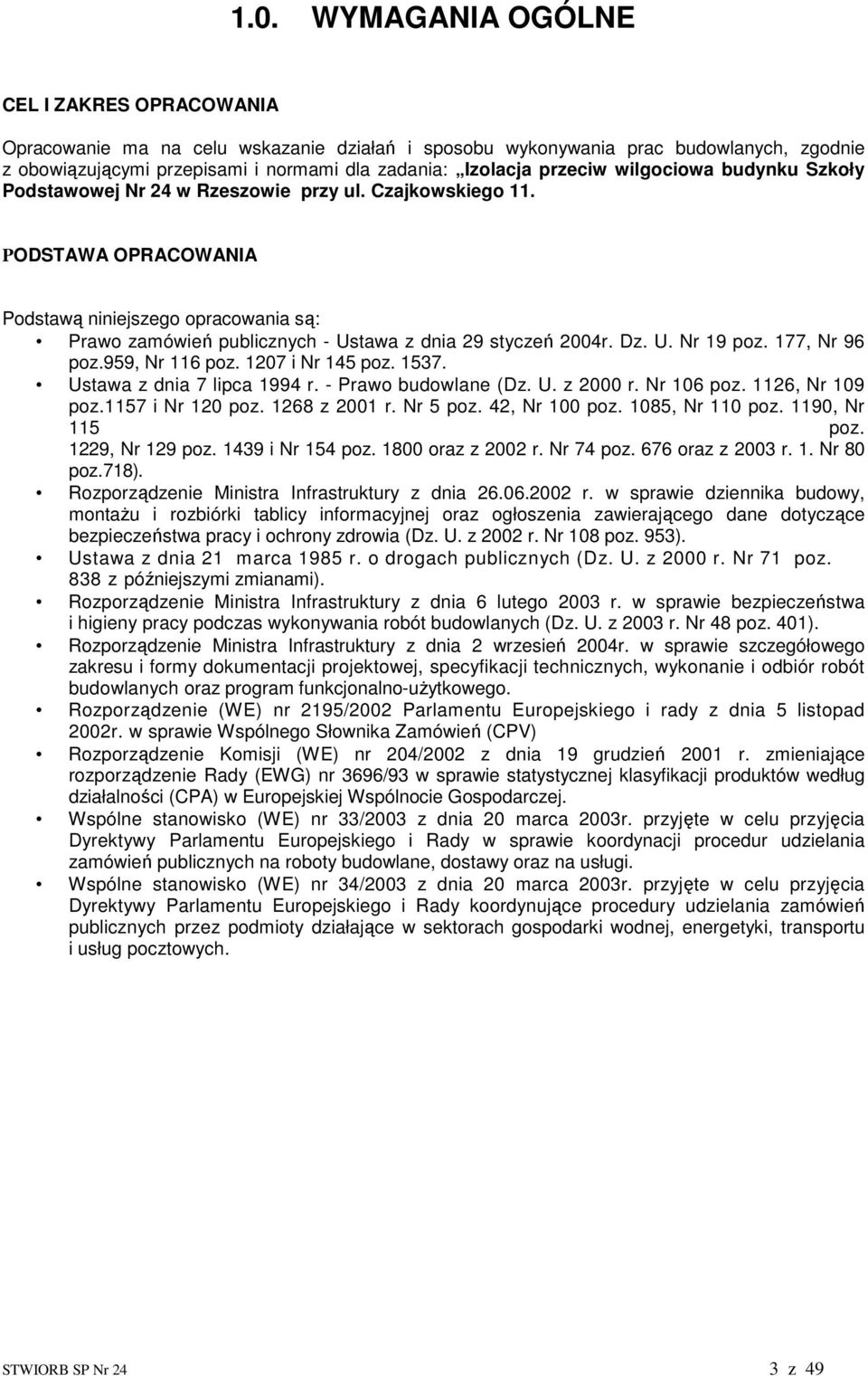

3 1.0. WYMAGANIA OGÓLNE CEL I ZAKRES OPRACOWANIA Opracowanie ma na celu wskazanie działań i sposobu wykonywania prac budowlanych, zgodnie z obowiązującymi przepisami i normami dla zadania: Izolacja przeciw wilgociowa budynku Szkoły Podstawowej Nr 24 w Rzeszowie przy ul. Czajkowskiego 11. PODSTAWA OPRACOWANIA Podstawą niniejszego opracowania są: Prawo zamówień publicznych - Ustawa z dnia 29 styczeń 2004r. Dz. U. Nr 19 poz. 177, Nr 96 poz.959, Nr 116 poz i Nr 145 poz Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106 poz. 1126, Nr 109 poz.1157 i Nr 120 poz z 2001 r. Nr 5 poz. 42, Nr 100 poz. 1085, Nr 110 poz. 1190, Nr 115 poz. 1229, Nr 129 poz i Nr 154 poz oraz z 2002 r. Nr 74 poz. 676 oraz z 2003 r. 1. Nr 80 poz.718). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montaŝu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108 poz. 953). Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. z 2000 r. Nr 71 poz. 838 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 48 poz. 401). Rozporządzenie Ministra Infrastruktury z dnia 2 wrzesień 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych, wykonanie i odbiór robót budowlanych oraz program funkcjonalno-uŝytkowego. Rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i rady z dnia 5 listopad 2002r. w sprawie Wspólnego Słownika Zamówień (CPV) Rozporządzenie Komisji (WE) nr 204/2002 z dnia 19 grudzień 2001 r. zmieniające rozporządzenie Rady (EWG) nr 3696/93 w sprawie statystycznej klasyfikacji produktów według działalności (CPA) w Europejskiej Wspólnocie Gospodarczej. Wspólne stanowisko (WE) nr 33/2003 z dnia 20 marca 2003r. przyjęte w celu przyjęcia Dyrektywy Parlamentu Europejskiego i Rady w sprawie koordynacji procedur udzielania zamówień publicznych na roboty budowlane, dostawy oraz na usługi. Wspólne stanowisko (WE) nr 34/2003 z dnia 20 marca 2003r. przyjęte w celu przyjęcia Dyrektywy Parlamentu Europejskiego i Rady koordynujące procedury udzielania zamówień publicznych przez podmioty działające w sektorach gospodarki wodnej, energetyki, transportu i usług pocztowych. STWIORB SP Nr 24 3 z 49

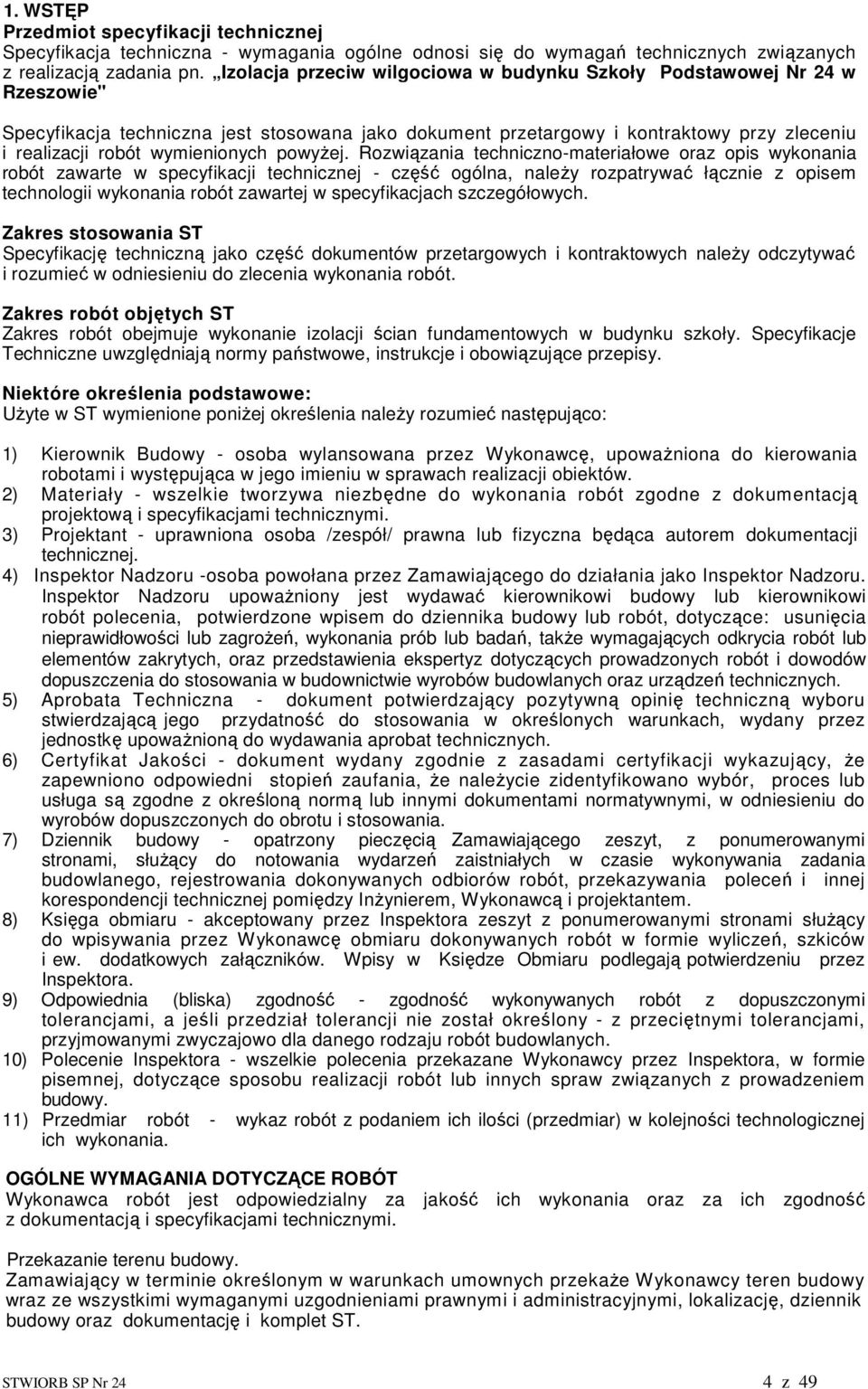

4 1. WSTĘP Przedmiot specyfikacji technicznej Specyfikacja techniczna - wymagania ogólne odnosi się do wymagań technicznych związanych z realizacją zadania pn. Izolacja przeciw wilgociowa w budynku Szkoły Podstawowej Nr 24 w Rzeszowie" Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych powyŝej. Rozwiązania techniczno-materiałowe oraz opis wykonania robót zawarte w specyfikacji technicznej - część ogólna, naleŝy rozpatrywać łącznie z opisem technologii wykonania robót zawartej w specyfikacjach szczegółowych. Zakres stosowania ST Specyfikację techniczną jako część dokumentów przetargowych i kontraktowych naleŝy odczytywać i rozumieć w odniesieniu do zlecenia wykonania robót. Zakres robót objętych ST Zakres robót obejmuje wykonanie izolacji ścian fundamentowych w budynku szkoły. Specyfikacje Techniczne uwzględniają normy państwowe, instrukcje i obowiązujące przepisy. Niektóre określenia podstawowe: UŜyte w ST wymienione poniŝej określenia naleŝy rozumieć następująco: 1) Kierownik Budowy - osoba wylansowana przez Wykonawcę, upowaŝniona do kierowania robotami i występująca w jego imieniu w sprawach realizacji obiektów. 2) Materiały - wszelkie tworzywa niezbędne do wykonania robót zgodne z dokumentacją projektową i specyfikacjami technicznymi. 3) Projektant - uprawniona osoba /zespół/ prawna lub fizyczna będąca autorem dokumentacji technicznej. 4) Inspektor Nadzoru -osoba powołana przez Zamawiającego do działania jako Inspektor Nadzoru. Inspektor Nadzoru upowaŝniony jest wydawać kierownikowi budowy lub kierownikowi robót polecenia, potwierdzone wpisem do dziennika budowy lub robót, dotyczące: usunięcia nieprawidłowości lub zagroŝeń, wykonania prób lub badań, takŝe wymagających odkrycia robót lub elementów zakrytych, oraz przedstawienia ekspertyz dotyczących prowadzonych robót i dowodów dopuszczenia do stosowania w budownictwie wyrobów budowlanych oraz urządzeń technicznych. 5) Aprobata Techniczna - dokument potwierdzający pozytywną opinię techniczną wyboru stwierdzającą jego przydatność do stosowania w określonych warunkach, wydany przez jednostkę upowaŝnioną do wydawania aprobat technicznych. 6) Certyfikat Jakości - dokument wydany zgodnie z zasadami certyfikacji wykazujący, Ŝe zapewniono odpowiedni stopień zaufania, Ŝe naleŝycie zidentyfikowano wybór, proces lub usługa są zgodne z określoną normą lub innymi dokumentami normatywnymi, w odniesieniu do wyrobów dopuszczonych do obrotu i stosowania. 7) Dziennik budowy - opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami, słuŝący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy InŜynierem, Wykonawcą i projektantem. 8) Księga obmiaru - akceptowany przez Inspektora zeszyt z ponumerowanymi stronami słuŝący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w Księdze Obmiaru podlegają potwierdzeniu przez Inspektora. 9) Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. 10) Polecenie Inspektora - wszelkie polecenia przekazane Wykonawcy przez Inspektora, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy. 11) Przedmiar robót - wykaz robót z podaniem ich ilości (przedmiar) w kolejności technologicznej ich wykonania. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją i specyfikacjami technicznymi. Przekazanie terenu budowy. Zamawiający w terminie określonym w warunkach umownych przekaŝe Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację, dziennik budowy oraz dokumentację i komplet ST. STWIORB SP Nr 24 4 z 49

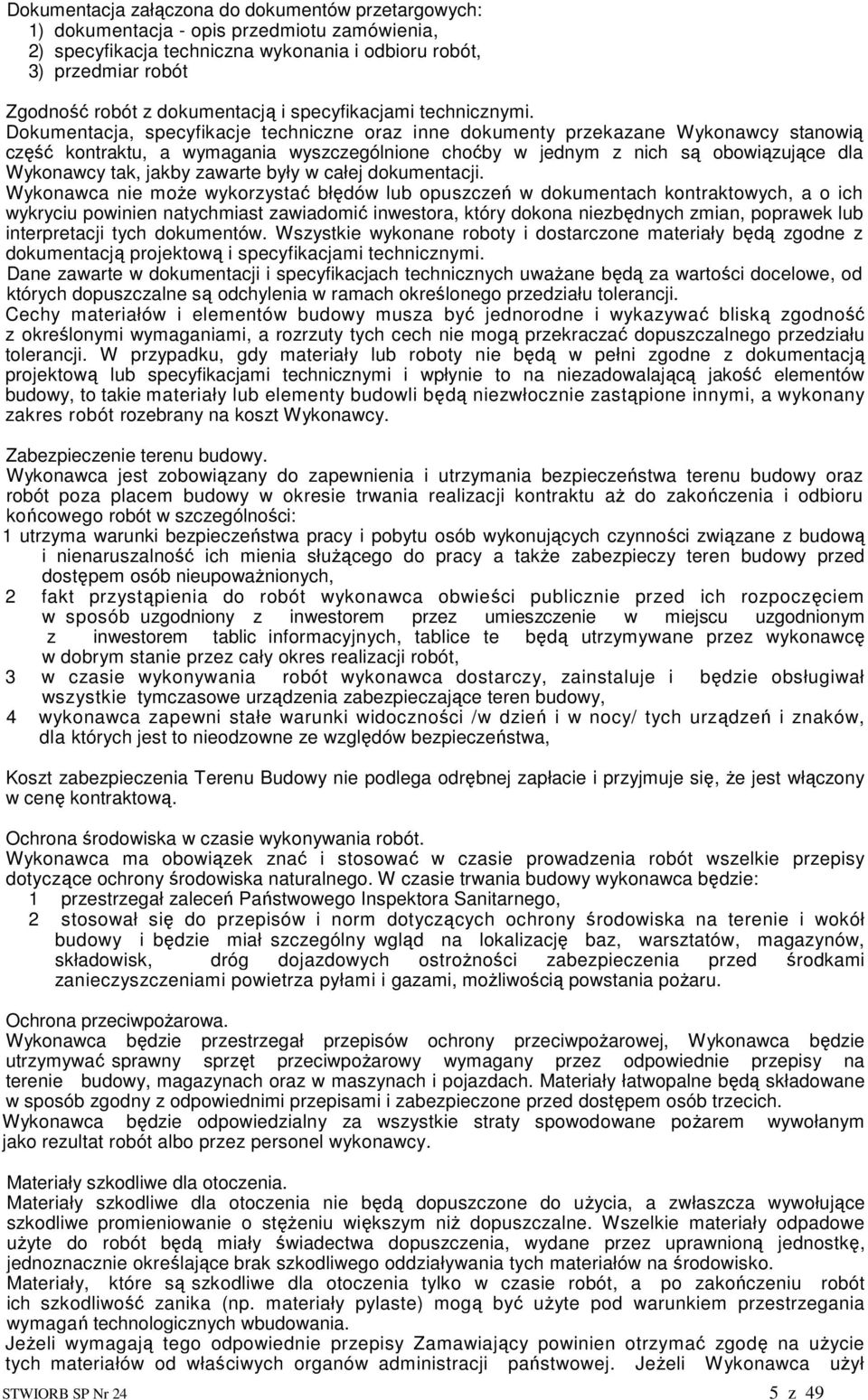

5 Dokumentacja załączona do dokumentów przetargowych: 1) dokumentacja - opis przedmiotu zamówienia, 2) specyfikacja techniczna wykonania i odbioru robót, 3) przedmiar robót Zgodność robót z dokumentacją i specyfikacjami technicznymi. Dokumentacja, specyfikacje techniczne oraz inne dokumenty przekazane Wykonawcy stanowią część kontraktu, a wymagania wyszczególnione choćby w jednym z nich są obowiązujące dla Wykonawcy tak, jakby zawarte były w całej dokumentacji. Wykonawca nie moŝe wykorzystać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu powinien natychmiast zawiadomić inwestora, który dokona niezbędnych zmian, poprawek lub interpretacji tych dokumentów. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i specyfikacjami technicznymi. Dane zawarte w dokumentacji i specyfikacjach technicznych uwaŝane będą za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowy musza być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub specyfikacjami technicznymi i wpłynie to na niezadowalającą jakość elementów budowy, to takie materiały lub elementy budowli będą niezwłocznie zastąpione innymi, a wykonany zakres robót rozebrany na koszt Wykonawcy. Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zapewnienia i utrzymania bezpieczeństwa terenu budowy oraz robót poza placem budowy w okresie trwania realizacji kontraktu aŝ do zakończenia i odbioru końcowego robót w szczególności: 1 utrzyma warunki bezpieczeństwa pracy i pobytu osób wykonujących czynności związane z budową i nienaruszalność ich mienia słuŝącego do pracy a takŝe zabezpieczy teren budowy przed dostępem osób nieupowaŝnionych, 2 fakt przystąpienia do robót wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z inwestorem przez umieszczenie w miejscu uzgodnionym z inwestorem tablic informacyjnych, tablice te będą utrzymywane przez wykonawcę w dobrym stanie przez cały okres realizacji robót, 3 w czasie wykonywania robót wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające teren budowy, 4 wykonawca zapewni stałe warunki widoczności /w dzień i w nocy/ tych urządzeń i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa, Koszt zabezpieczenia Terenu Budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę kontraktową. Ochrona środowiska w czasie wykonywania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W czasie trwania budowy wykonawca będzie: 1 przestrzegał zaleceń Państwowego Inspektora Sanitarnego, 2 stosował się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół budowy i będzie miał szczególny wgląd na lokalizację baz, warsztatów, magazynów, składowisk, dróg dojazdowych ostroŝności zabezpieczenia przed środkami zanieczyszczeniami powietrza pyłami i gazami, moŝliwością powstania poŝaru. Ochrona przeciwpoŝarowa. Wykonawca będzie przestrzegał przepisów ochrony przeciwpoŝarowej, Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy wymagany przez odpowiednie przepisy na terenie budowy, magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszystkie straty spowodowane poŝarem wywołanym jako rezultat robót albo przez personel wykonawcy. Materiały szkodliwe dla otoczenia. Materiały szkodliwe dla otoczenia nie będą dopuszczone do uŝycia, a zwłaszcza wywołujące szkodliwe promieniowanie o stęŝeniu większym niŝ dopuszczalne. Wszelkie materiały odpadowe uŝyte do robót będą miały świadectwa dopuszczenia, wydane przez uprawnioną jednostkę, jednoznacznie określające brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być uŝyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. JeŜeli wymagają tego odpowiednie przepisy Zamawiający powinien otrzymać zgodę na uŝycie tych materiałów od właściwych organów administracji państwowej. JeŜeli Wykonawca uŝył STWIORB SP Nr 24 5 z 49

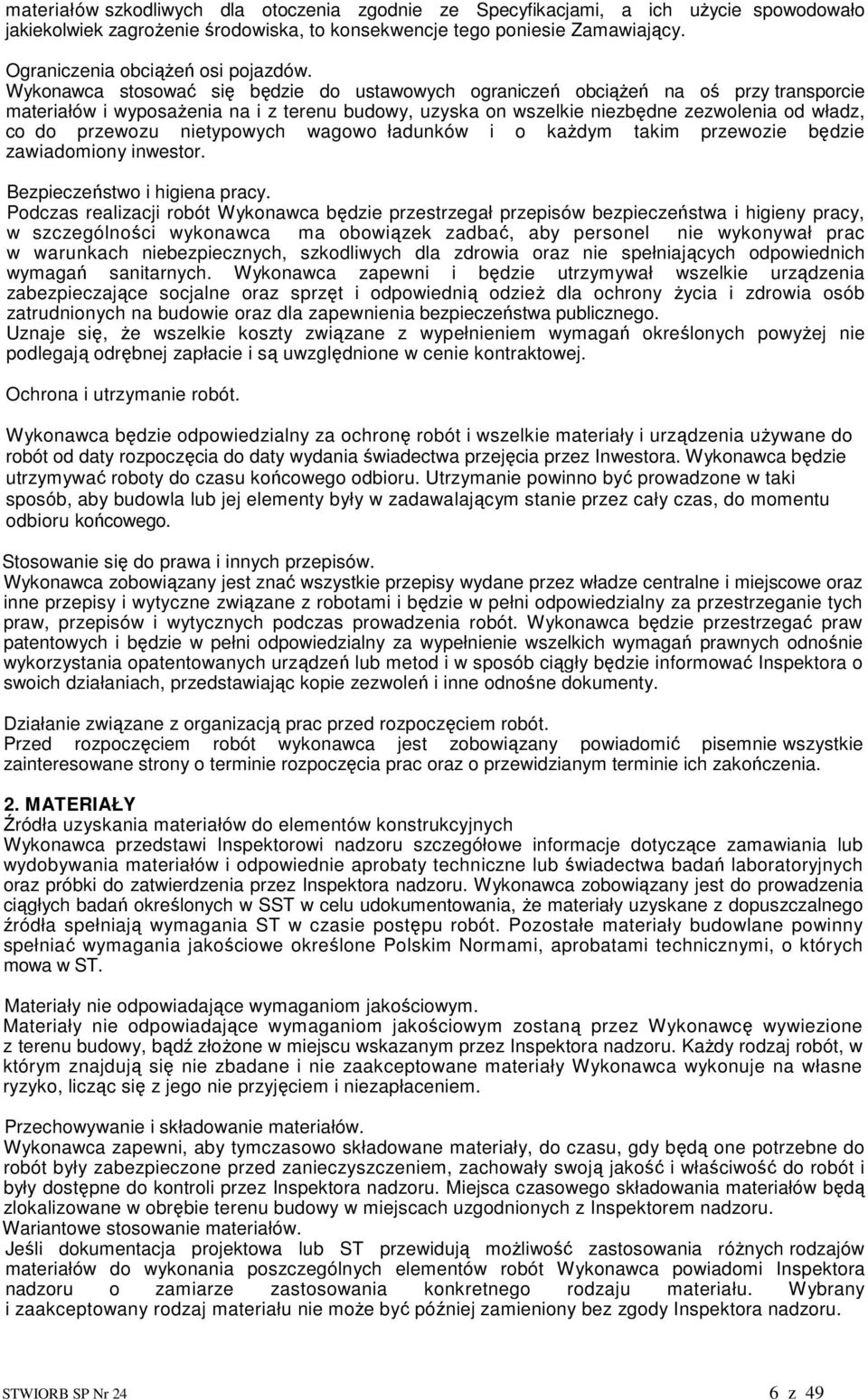

6 materiałów szkodliwych dla otoczenia zgodnie ze Specyfikacjami, a ich uŝycie spowodowało jakiekolwiek zagroŝenie środowiska, to konsekwencje tego poniesie Zamawiający. Ograniczenia obciąŝeń osi pojazdów. Wykonawca stosować się będzie do ustawowych ograniczeń obciąŝeń na oś przy transporcie materiałów i wyposaŝenia na i z terenu budowy, uzyska on wszelkie niezbędne zezwolenia od władz, co do przewozu nietypowych wagowo ładunków i o kaŝdym takim przewozie będzie zawiadomiony inwestor. Bezpieczeństwo i higiena pracy. Podczas realizacji robót Wykonawca będzie przestrzegał przepisów bezpieczeństwa i higieny pracy, w szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał prac w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej. Ochrona i utrzymanie robót. Wykonawca będzie odpowiedzialny za ochronę robót i wszelkie materiały i urządzenia uŝywane do robót od daty rozpoczęcia do daty wydania świadectwa przejęcia przez Inwestora. Wykonawca będzie utrzymywać roboty do czasu końcowego odbioru. Utrzymanie powinno być prowadzone w taki sposób, aby budowla lub jej elementy były w zadawalającym stanie przez cały czas, do momentu odbioru końcowego. Stosowanie się do prawa i innych przepisów. Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Działanie związane z organizacją prac przed rozpoczęciem robót. Przed rozpoczęciem robót wykonawca jest zobowiązany powiadomić pisemnie wszystkie zainteresowane strony o terminie rozpoczęcia prac oraz o przewidzianym terminie ich zakończenia. 2. MATERIAŁY Źródła uzyskania materiałów do elementów konstrukcyjnych Wykonawca przedstawi Inspektorowi nadzoru szczegółowe informacje dotyczące zamawiania lub wydobywania materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia przez Inspektora nadzoru. Wykonawca zobowiązany jest do prowadzenia ciągłych badań określonych w SST w celu udokumentowania, Ŝe materiały uzyskane z dopuszczalnego źródła spełniają wymagania ST w czasie postępu robót. Pozostałe materiały budowlane powinny spełniać wymagania jakościowe określone Polskim Normami, aprobatami technicznymi, o których mowa w ST. Materiały nie odpowiadające wymaganiom jakościowym. Materiały nie odpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złoŝone w miejscu wskazanym przez Inspektora nadzoru. KaŜdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem. Przechowywanie i składowanie materiałów. Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą one potrzebne do robót były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Inspektora nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru. Wariantowe stosowanie materiałów. Jeśli dokumentacja projektowa lub ST przewidują moŝliwość zastosowania róŝnych rodzajów materiałów do wykonania poszczególnych elementów robót Wykonawca powiadomi Inspektora nadzoru o zamiarze zastosowania konkretnego rodzaju materiału. Wybrany i zaakceptowany rodzaj materiału nie moŝe być później zamieniony bez zgody Inspektora nadzoru. STWIORB SP Nr 24 6 z 49

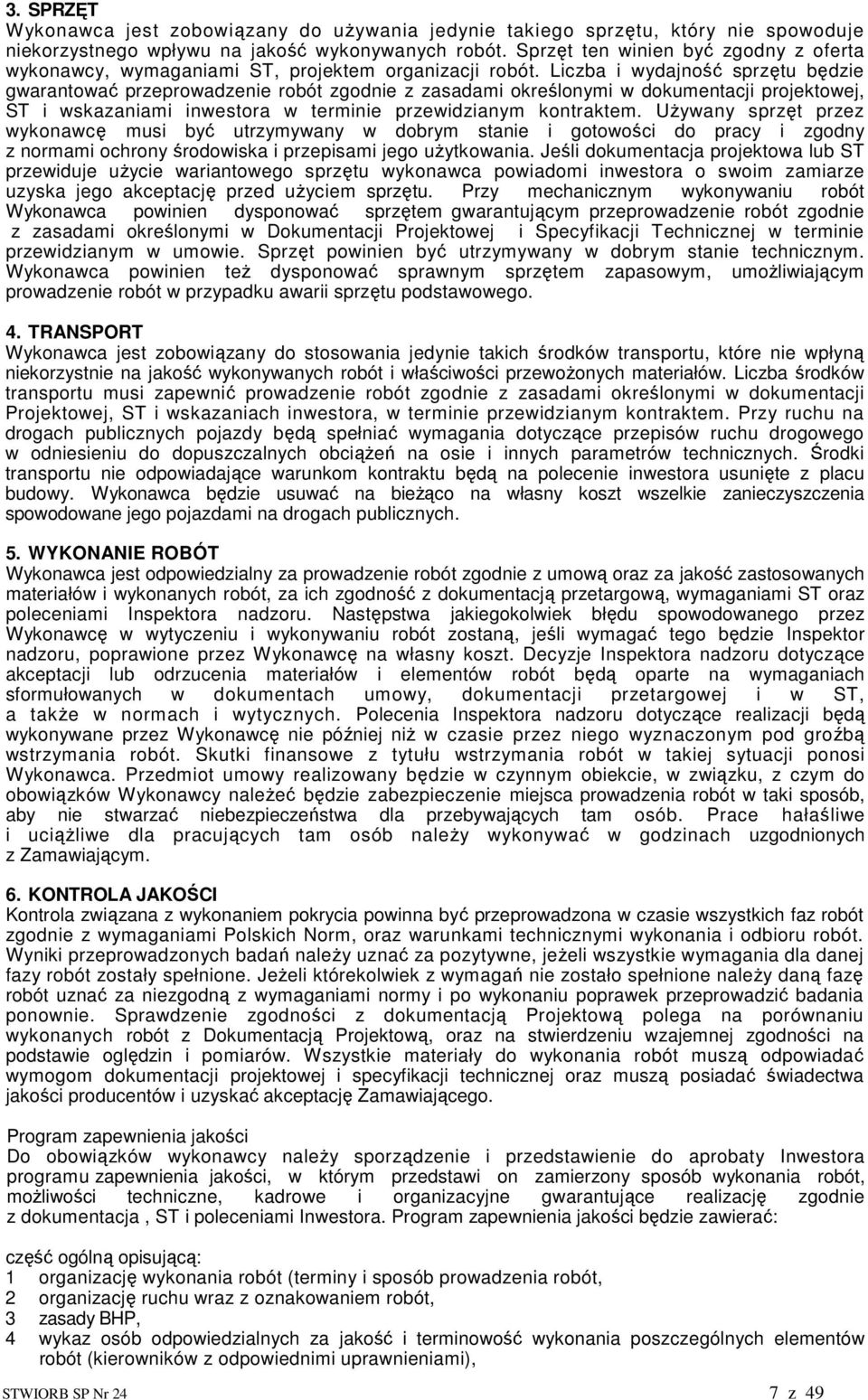

7 3. SPRZĘT Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt ten winien być zgodny z oferta wykonawcy, wymaganiami ST, projektem organizacji robót. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniami inwestora w terminie przewidzianym kontraktem. UŜywany sprzęt przez wykonawcę musi być utrzymywany w dobrym stanie i gotowości do pracy i zgodny z normami ochrony środowiska i przepisami jego uŝytkowania. Jeśli dokumentacja projektowa lub ST przewiduje uŝycie wariantowego sprzętu wykonawca powiadomi inwestora o swoim zamiarze uzyska jego akceptację przed uŝyciem sprzętu. Przy mechanicznym wykonywaniu robót Wykonawca powinien dysponować sprzętem gwarantującym przeprowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej i Specyfikacji Technicznej w terminie przewidzianym w umowie. Sprzęt powinien być utrzymywany w dobrym stanie technicznym. Wykonawca powinien teŝ dysponować sprawnym sprzętem zapasowym, umoŝliwiającym prowadzenie robót w przypadku awarii sprzętu podstawowego. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. Liczba środków transportu musi zapewnić prowadzenie robót zgodnie z zasadami określonymi w dokumentacji Projektowej, ST i wskazaniach inwestora, w terminie przewidzianym kontraktem. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciąŝeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom kontraktu będą na polecenie inwestora usunięte z placu budowy. Wykonawca będzie usuwać na bieŝąco na własny koszt wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonanych robót, za ich zgodność z dokumentacją przetargową, wymaganiami ST oraz poleceniami Inspektora nadzoru. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wykonywaniu robót zostaną, jeśli wymagać tego będzie Inspektor nadzoru, poprawione przez Wykonawcę na własny koszt. Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji przetargowej i w ST, a takŝe w normach i wytycznych. Polecenia Inspektora nadzoru dotyczące realizacji będą wykonywane przez Wykonawcę nie później niŝ w czasie przez niego wyznaczonym pod groźbą wstrzymania robót. Skutki finansowe z tytułu wstrzymania robót w takiej sytuacji ponosi Wykonawca. Przedmiot umowy realizowany będzie w czynnym obiekcie, w związku, z czym do obowiązków Wykonawcy naleŝeć będzie zabezpieczenie miejsca prowadzenia robót w taki sposób, aby nie stwarzać niebezpieczeństwa dla przebywających tam osób. Prace hałaśliwe i uciąŝliwe dla pracujących tam osób naleŝy wykonywać w godzinach uzgodnionych z Zamawiającym. 6. KONTROLA JAKOŚCI Kontrola związana z wykonaniem pokrycia powinna być przeprowadzona w czasie wszystkich faz robót zgodnie z wymaganiami Polskich Norm, oraz warunkami technicznymi wykonania i odbioru robót. Wyniki przeprowadzonych badań naleŝy uznać za pozytywne, jeŝeli wszystkie wymagania dla danej fazy robót zostały spełnione. JeŜeli którekolwiek z wymagań nie zostało spełnione naleŝy daną fazę robót uznać za niezgodną z wymaganiami normy i po wykonaniu poprawek przeprowadzić badania ponownie. Sprawdzenie zgodności z dokumentacją Projektową polega na porównaniu wykonanych robót z Dokumentacją Projektową, oraz na stwierdzeniu wzajemnej zgodności na podstawie oględzin i pomiarów. Wszystkie materiały do wykonania robót muszą odpowiadać wymogom dokumentacji projektowej i specyfikacji technicznej oraz muszą posiadać świadectwa jakości producentów i uzyskać akceptację Zamawiającego. Program zapewnienia jakości Do obowiązków wykonawcy naleŝy sporządzenie i przedstawienie do aprobaty Inwestora programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonania robót, moŝliwości techniczne, kadrowe i organizacyjne gwarantujące realizację zgodnie z dokumentacja, ST i poleceniami Inwestora. Program zapewnienia jakości będzie zawierać: część ogólną opisującą: 1 organizację wykonania robót (terminy i sposób prowadzenia robót, 2 organizację ruchu wraz z oznakowaniem robót, 3 zasady BHP, 4 wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót (kierowników z odpowiednimi uprawnieniami), STWIORB SP Nr 24 7 z 49

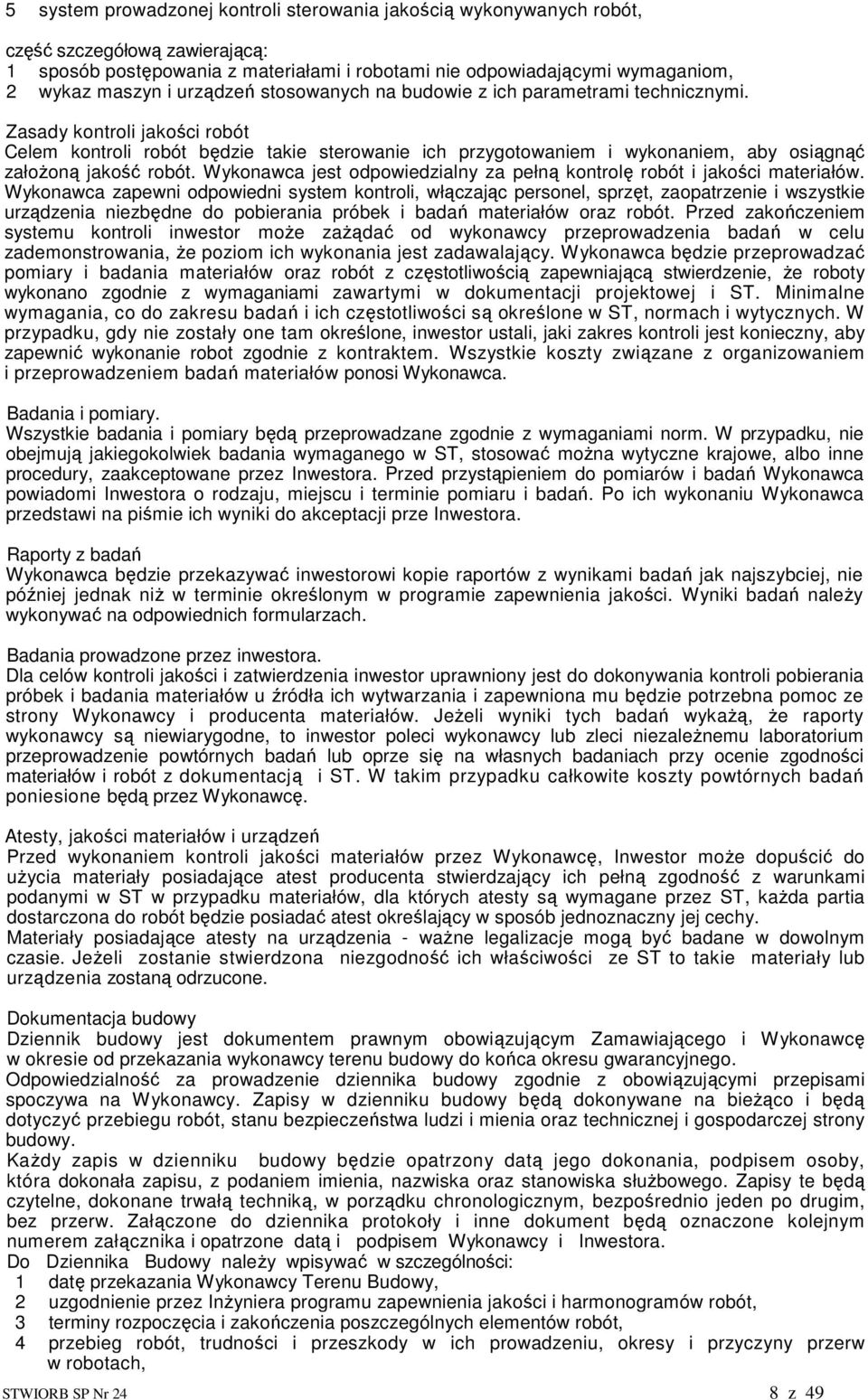

8 5 system prowadzonej kontroli sterowania jakością wykonywanych robót, część szczegółową zawierającą: 1 sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom, 2 wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi. Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć załoŝoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Przed zakończeniem systemu kontroli inwestor moŝe zaŝądać od wykonawcy przeprowadzenia badań w celu zademonstrowania, Ŝe poziom ich wykonania jest zadawalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, Ŝe roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i ST. Minimalne wymagania, co do zakresu badań i ich częstotliwości są określone w ST, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, inwestor ustali, jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robot zgodnie z kontraktem. Wszystkie koszty związane z organizowaniem i przeprowadzeniem badań materiałów ponosi Wykonawca. Badania i pomiary. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami norm. W przypadku, nie obejmują jakiegokolwiek badania wymaganego w ST, stosować moŝna wytyczne krajowe, albo inne procedury, zaakceptowane przez Inwestora. Przed przystąpieniem do pomiarów i badań Wykonawca powiadomi Inwestora o rodzaju, miejscu i terminie pomiaru i badań. Po ich wykonaniu Wykonawca przedstawi na piśmie ich wyniki do akceptacji prze Inwestora. Raporty z badań Wykonawca będzie przekazywać inwestorowi kopie raportów z wynikami badań jak najszybciej, nie później jednak niŝ w terminie określonym w programie zapewnienia jakości. Wyniki badań naleŝy wykonywać na odpowiednich formularzach. Badania prowadzone przez inwestora. Dla celów kontroli jakości i zatwierdzenia inwestor uprawniony jest do dokonywania kontroli pobierania próbek i badania materiałów u źródła ich wytwarzania i zapewniona mu będzie potrzebna pomoc ze strony Wykonawcy i producenta materiałów. JeŜeli wyniki tych badań wykaŝą, Ŝe raporty wykonawcy są niewiarygodne, to inwestor poleci wykonawcy lub zleci niezaleŝnemu laboratorium przeprowadzenie powtórnych badań lub oprze się na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją i ST. W takim przypadku całkowite koszty powtórnych badań poniesione będą przez Wykonawcę. Atesty, jakości materiałów i urządzeń Przed wykonaniem kontroli jakości materiałów przez Wykonawcę, Inwestor moŝe dopuścić do uŝycia materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w ST w przypadku materiałów, dla których atesty są wymagane przez ST, kaŝda partia dostarczona do robót będzie posiadać atest określający w sposób jednoznaczny jej cechy. Materiały posiadające atesty na urządzenia - waŝne legalizacje mogą być badane w dowolnym czasie. JeŜeli zostanie stwierdzona niezgodność ich właściwości ze ST to takie materiały lub urządzenia zostaną odrzucone. Dokumentacja budowy Dziennik budowy jest dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w dzienniku budowy będą dokonywane na bieŝąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. KaŜdy zapis w dzienniku budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem imienia, nazwiska oraz stanowiska słuŝbowego. Zapisy te będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden po drugim, bez przerw. Załączone do dziennika protokoły i inne dokument będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inwestora. Do Dziennika Budowy naleŝy wpisywać w szczególności: 1 datę przekazania Wykonawcy Terenu Budowy, 2 uzgodnienie przez InŜyniera programu zapewnienia jakości i harmonogramów robót, 3 terminy rozpoczęcia i zakończenia poszczególnych elementów robót, 4 przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, STWIORB SP Nr 24 8 z 49

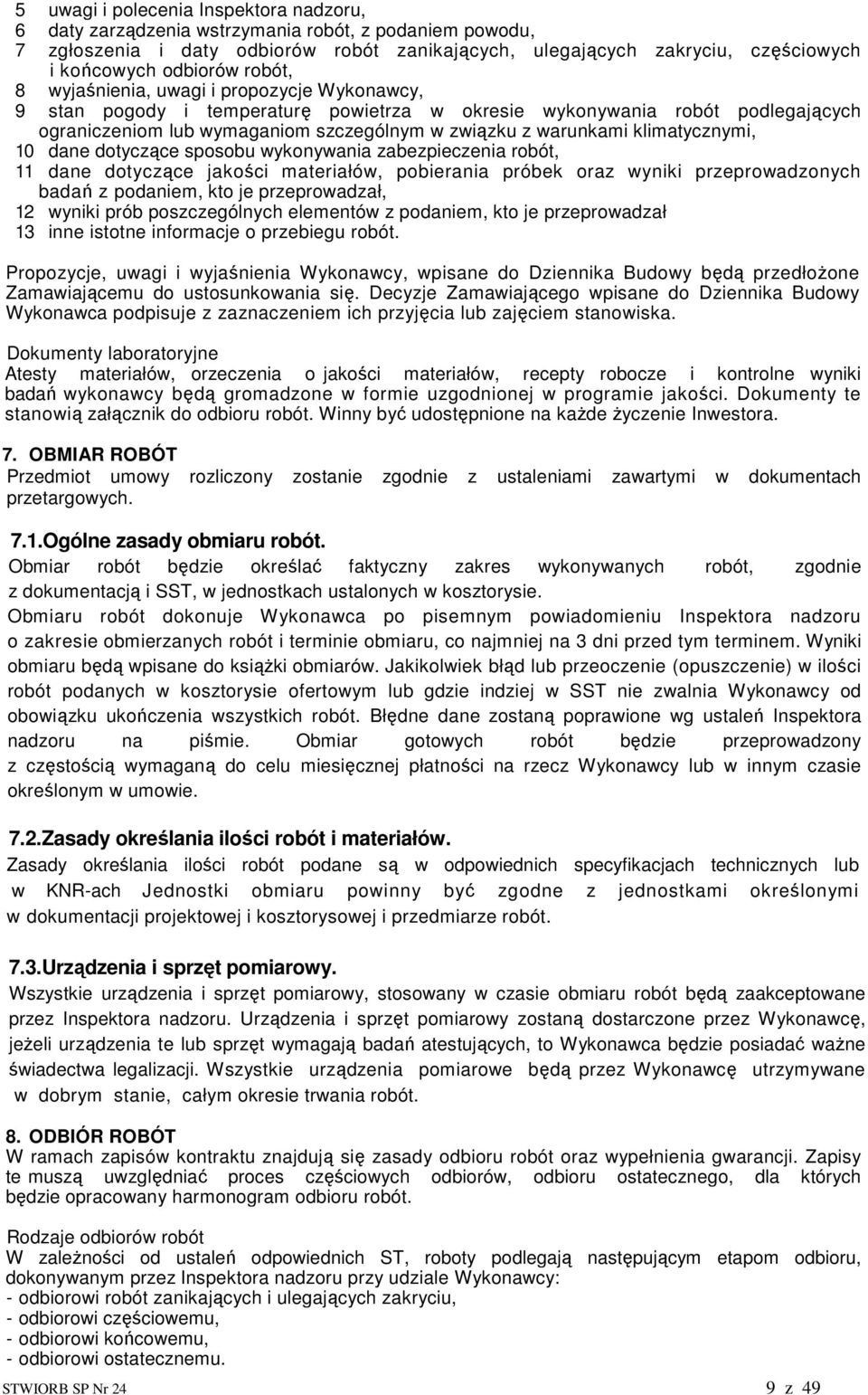

9 5 uwagi i polecenia Inspektora nadzoru, 6 daty zarządzenia wstrzymania robót, z podaniem powodu, 7 zgłoszenia i daty odbiorów robót zanikających, ulegających zakryciu, częściowych i końcowych odbiorów robót, 8 wyjaśnienia, uwagi i propozycje Wykonawcy, 9 stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, 10 dane dotyczące sposobu wykonywania zabezpieczenia robót, 11 dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, 12 wyniki prób poszczególnych elementów z podaniem, kto je przeprowadzał 13 inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do Dziennika Budowy będą przedłoŝone Zamawiającemu do ustosunkowania się. Decyzje Zamawiającego wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Dokumenty laboratoryjne Atesty materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań wykonawcy będą gromadzone w formie uzgodnionej w programie jakości. Dokumenty te stanowią załącznik do odbioru robót. Winny być udostępnione na kaŝde Ŝyczenie Inwestora. 7. OBMIAR ROBÓT Przedmiot umowy rozliczony zostanie zgodnie z ustaleniami zawartymi w dokumentach przetargowych. 7.1.Ogólne zasady obmiaru robót. Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do ksiąŝki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości robót podanych w kosztorysie ofertowym lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie. 7.2.Zasady określania ilości robót i materiałów. Zasady określania ilości robót podane są w odpowiednich specyfikacjach technicznych lub w KNR-ach Jednostki obmiaru powinny być zgodne z jednostkami określonymi w dokumentacji projektowej i kosztorysowej i przedmiarze robót. 7.3.Urządzenia i sprzęt pomiarowy. Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę, jeŝeli urządzenia te lub sprzęt wymagają badań atestujących, to Wykonawca będzie posiadać waŝne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, całym okresie trwania robót. 8. ODBIÓR ROBÓT W ramach zapisów kontraktu znajdują się zasady odbioru robót oraz wypełnienia gwarancji. Zapisy te muszą uwzględniać proces częściowych odbiorów, odbioru ostatecznego, dla których będzie opracowany harmonogram odbioru robót. Rodzaje odbiorów robót W zaleŝności od ustaleń odpowiednich ST, roboty podlegają następującym etapom odbioru, dokonywanym przez Inspektora nadzoru przy udziale Wykonawcy: - odbiorowi robót zanikających i ulegających zakryciu, - odbiorowi częściowemu, - odbiorowi końcowemu, - odbiorowi ostatecznemu. STWIORB SP Nr 24 9 z 49

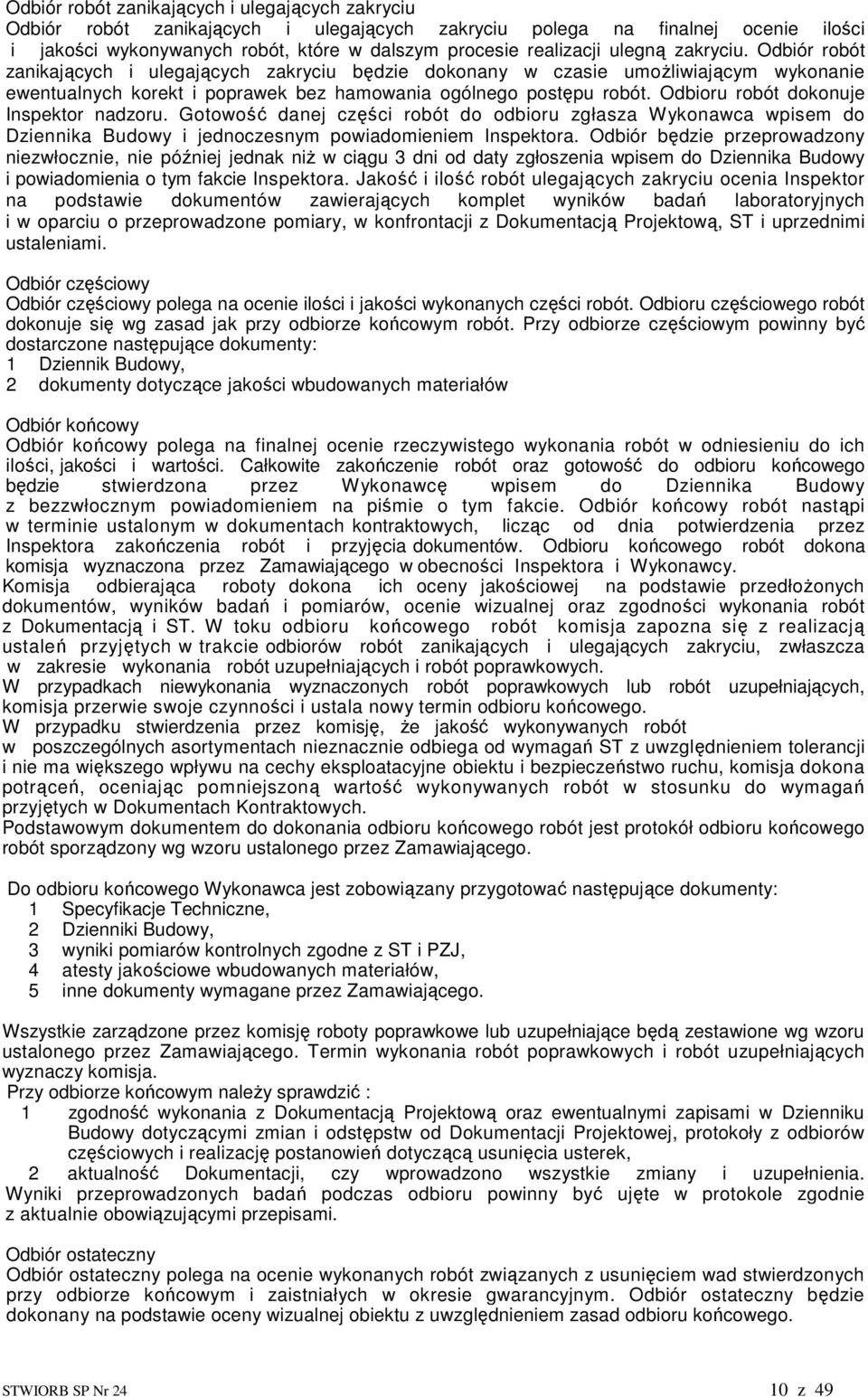

10 Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor nadzoru. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniem Inspektora. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niŝ w ciągu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Inspektora. Jakość i ilość robót ulegających zakryciu ocenia Inspektor na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacją Projektową, ST i uprzednimi ustaleniami. Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót. Przy odbiorze częściowym powinny być dostarczone następujące dokumenty: 1 Dziennik Budowy, 2 dokumenty dotyczące jakości wbudowanych materiałów Odbiór końcowy Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru końcowego będzie stwierdzona przez Wykonawcę wpisem do Dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie. Odbiór końcowy robót nastąpi w terminie ustalonym w dokumentach kontraktowych, licząc od dnia potwierdzenia przez Inspektora zakończenia robót i przyjęcia dokumentów. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłoŝonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z Dokumentacją i ST. W toku odbioru końcowego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających, komisja przerwie swoje czynności i ustala nowy termin odbioru końcowego. W przypadku stwierdzenia przez komisję, Ŝe jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymagań ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w Dokumentach Kontraktowych. Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1 Specyfikacje Techniczne, 2 Dzienniki Budowy, 3 wyniki pomiarów kontrolnych zgodne z ST i PZJ, 4 atesty jakościowe wbudowanych materiałów, 5 inne dokumenty wymagane przez Zamawiającego. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja. Przy odbiorze końcowym naleŝy sprawdzić : 1 zgodność wykonania z Dokumentacją Projektową oraz ewentualnymi zapisami w Dzienniku Budowy dotyczącymi zmian i odstępstw od Dokumentacji Projektowej, protokoły z odbiorów częściowych i realizację postanowień dotyczącą usunięcia usterek, 2 aktualność Dokumentacji, czy wprowadzono wszystkie zmiany i uzupełnienia. Wyniki przeprowadzonych badań podczas odbioru powinny być ujęte w protokole zgodnie z aktualnie obowiązującymi przepisami. Odbiór ostateczny Odbiór ostateczny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym i zaistniałych w okresie gwarancyjnym. Odbiór ostateczny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad odbioru końcowego. STWIORB SP Nr z 49

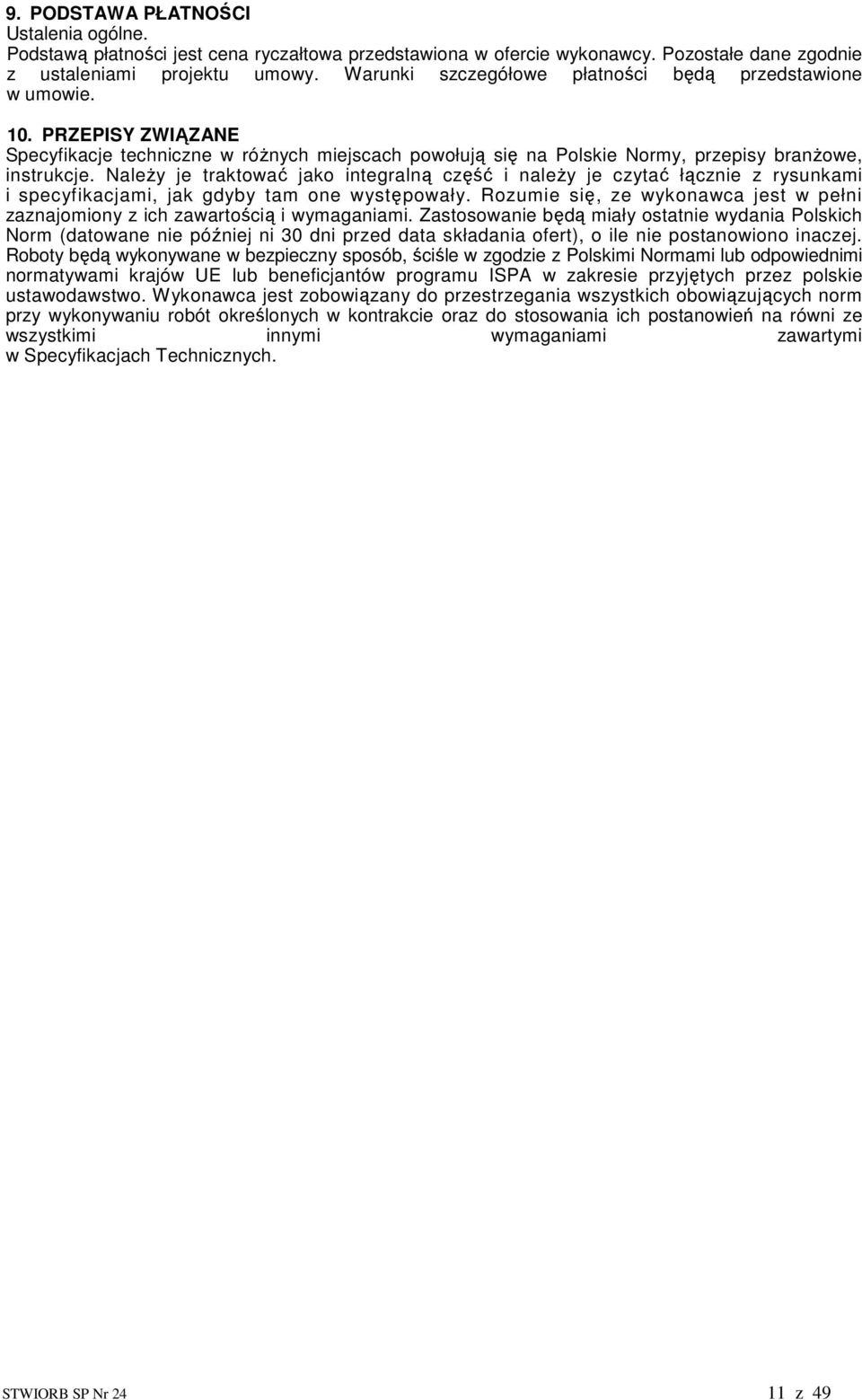

11 9. PODSTAWA PŁATNOŚCI Ustalenia ogólne. Podstawą płatności jest cena ryczałtowa przedstawiona w ofercie wykonawcy. Pozostałe dane zgodnie z ustaleniami projektu umowy. Warunki szczegółowe płatności będą przedstawione w umowie. 10. PRZEPISY ZWIĄZANE Specyfikacje techniczne w róŝnych miejscach powołują się na Polskie Normy, przepisy branŝowe, instrukcje. NaleŜy je traktować jako integralną część i naleŝy je czytać łącznie z rysunkami i specyfikacjami, jak gdyby tam one występowały. Rozumie się, ze wykonawca jest w pełni zaznajomiony z ich zawartością i wymaganiami. Zastosowanie będą miały ostatnie wydania Polskich Norm (datowane nie później ni 30 dni przed data składania ofert), o ile nie postanowiono inaczej. Roboty będą wykonywane w bezpieczny sposób, ściśle w zgodzie z Polskimi Normami lub odpowiednimi normatywami krajów UE lub beneficjantów programu ISPA w zakresie przyjętych przez polskie ustawodawstwo. Wykonawca jest zobowiązany do przestrzegania wszystkich obowiązujących norm przy wykonywaniu robót określonych w kontrakcie oraz do stosowania ich postanowień na równi ze wszystkimi innymi wymaganiami zawartymi w Specyfikacjach Technicznych. STWIORB SP Nr z 49

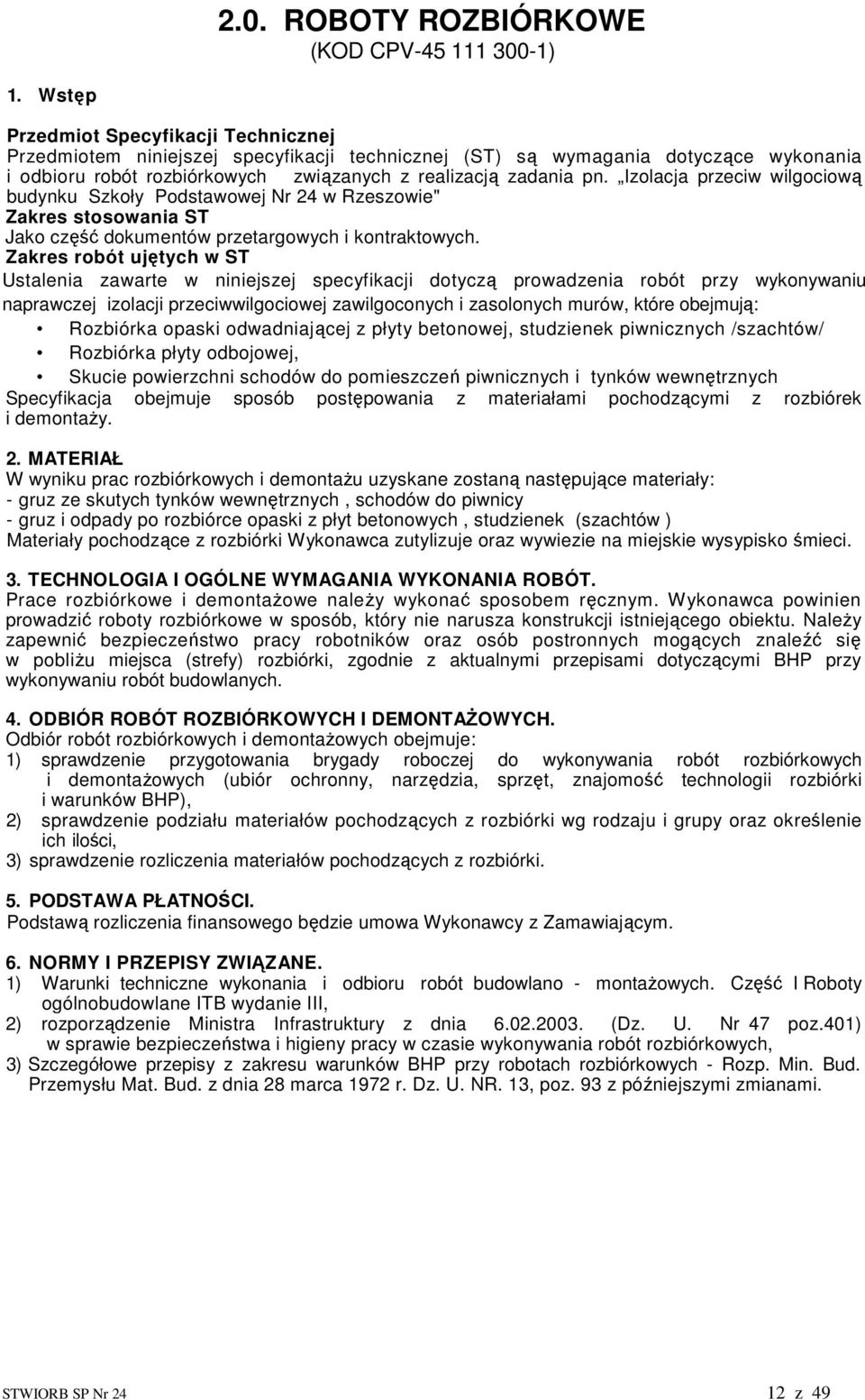

12 2.0. ROBOTY ROZBIÓRKOWE (KOD CPV ) 1. Wstęp Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót rozbiórkowych związanych z realizacją zadania pn. Izolacja przeciw wilgociową budynku Szkoły Podstawowej Nr 24 w Rzeszowie" Zakres stosowania ST Jako część dokumentów przetargowych i kontraktowych. Zakres robót ujętych w ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót przy wykonywaniu naprawczej izolacji przeciwwilgociowej zawilgoconych i zasolonych murów, które obejmują: Rozbiórka opaski odwadniającej z płyty betonowej, studzienek piwnicznych /szachtów/ Rozbiórka płyty odbojowej, Skucie powierzchni schodów do pomieszczeń piwnicznych i tynków wewnętrznych Specyfikacja obejmuje sposób postępowania z materiałami pochodzącymi z rozbiórek i demontaŝy. 2. MATERIAŁ W wyniku prac rozbiórkowych i demontaŝu uzyskane zostaną następujące materiały: - gruz ze skutych tynków wewnętrznych, schodów do piwnicy - gruz i odpady po rozbiórce opaski z płyt betonowych, studzienek (szachtów ) Materiały pochodzące z rozbiórki Wykonawca zutylizuje oraz wywiezie na miejskie wysypisko śmieci. 3. TECHNOLOGIA I OGÓLNE WYMAGANIA WYKONANIA ROBÓT. Prace rozbiórkowe i demontaŝowe naleŝy wykonać sposobem ręcznym. Wykonawca powinien prowadzić roboty rozbiórkowe w sposób, który nie narusza konstrukcji istniejącego obiektu. NaleŜy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliŝu miejsca (strefy) rozbiórki, zgodnie z aktualnymi przepisami dotyczącymi BHP przy wykonywaniu robót budowlanych. 4. ODBIÓR ROBÓT ROZBIÓRKOWYCH I DEMONTAśOWYCH. Odbiór robót rozbiórkowych i demontaŝowych obejmuje: 1) sprawdzenie przygotowania brygady roboczej do wykonywania robót rozbiórkowych i demontaŝowych (ubiór ochronny, narzędzia, sprzęt, znajomość technologii rozbiórki i warunków BHP), 2) sprawdzenie podziału materiałów pochodzących z rozbiórki wg rodzaju i grupy oraz określenie ich ilości, 3) sprawdzenie rozliczenia materiałów pochodzących z rozbiórki. 5. PODSTAWA PŁATNOŚCI. Podstawą rozliczenia finansowego będzie umowa Wykonawcy z Zamawiającym. 6. NORMY I PRZEPISY ZWIĄZANE. 1) Warunki techniczne wykonania i odbioru robót budowlano - montaŝowych. Część I Roboty ogólnobudowlane ITB wydanie III, 2) rozporządzenie Ministra Infrastruktury z dnia (Dz. U. Nr 47 poz.401) w sprawie bezpieczeństwa i higieny pracy w czasie wykonywania robót rozbiórkowych, 3) Szczegółowe przepisy z zakresu warunków BHP przy robotach rozbiórkowych - Rozp. Min. Bud. Przemysłu Mat. Bud. z dnia 28 marca 1972 r. Dz. U. NR. 13, poz. 93 z późniejszymi zmianami. STWIORB SP Nr z 49

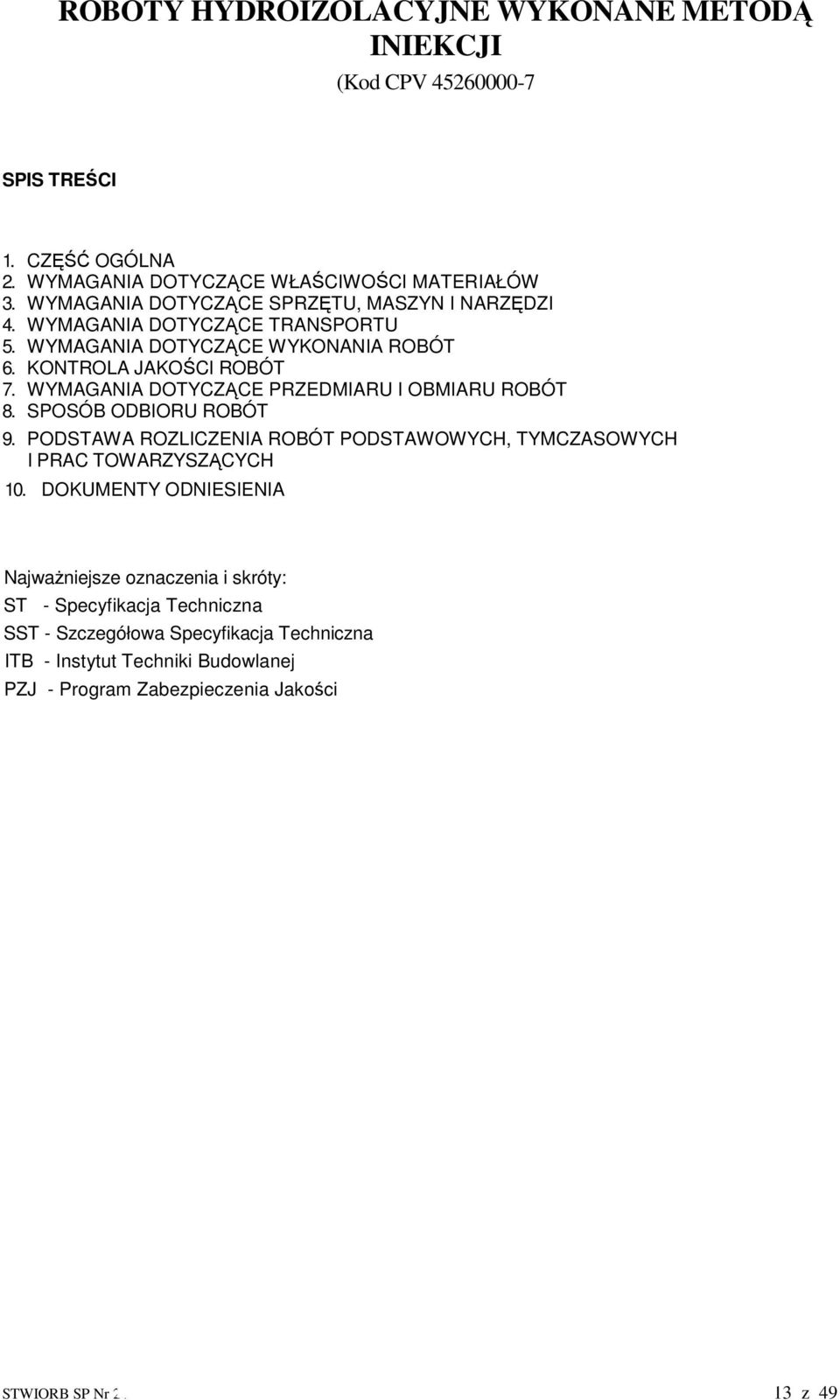

13 ROBOTY HYDROIZOLACYJNE WYKONANE METODĄ INIEKCJI (Kod CPV SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 10. DOKUMENTY ODNIESIENIA NajwaŜniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna SST - Szczegółowa Specyfikacja Techniczna ITB - Instytut Techniki Budowlanej PZJ - Program Zabezpieczenia Jakości STWIORB SP Nr z 49

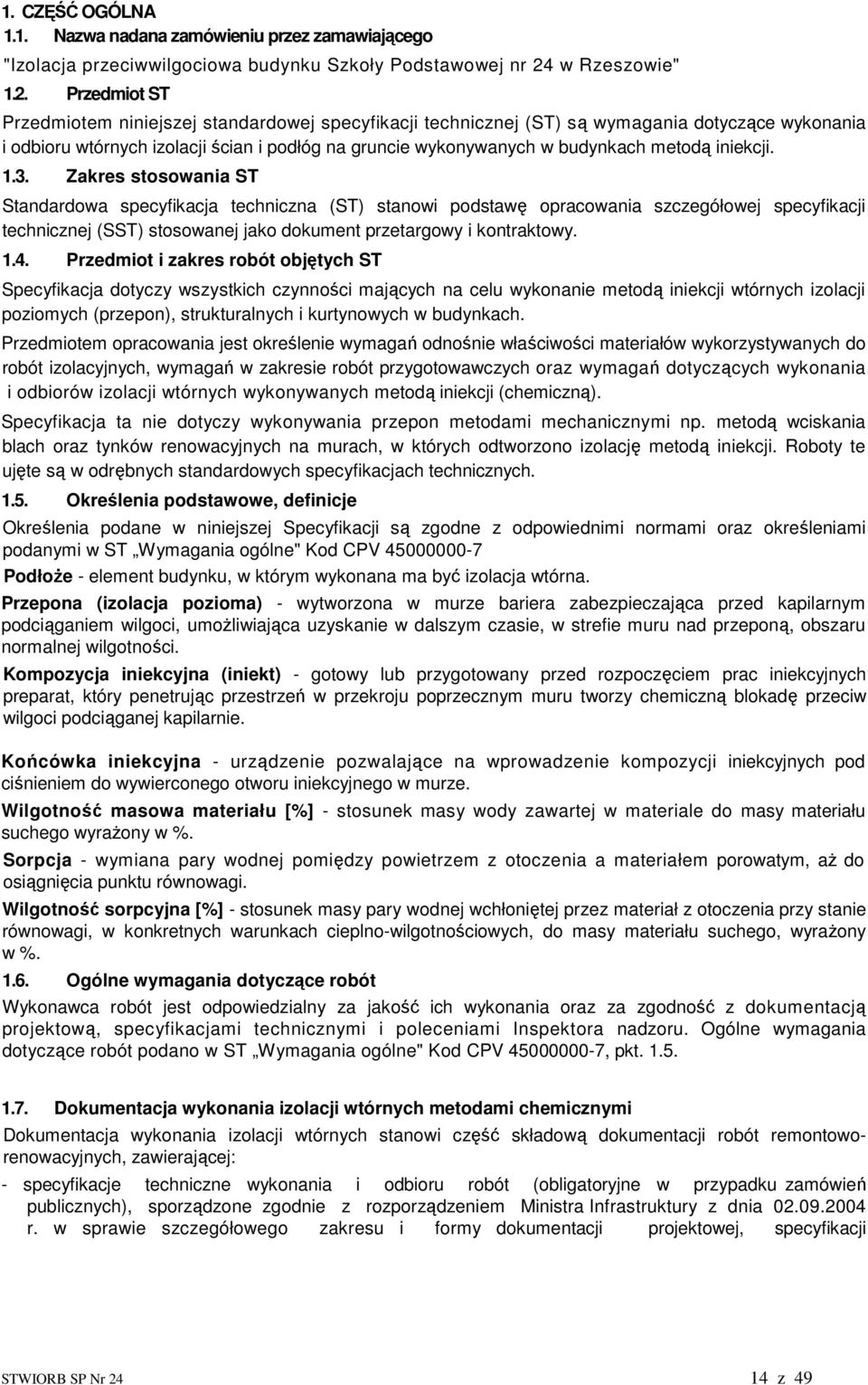

14 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego "Izolacja przeciwwilgociowa budynku Szkoły Podstawowej nr 24 w Rzeszowie" 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru wtórnych izolacji ścian i podłóg na gruncie wykonywanych w budynkach metodą iniekcji Zakres stosowania ST Standardowa specyfikacja techniczna (ST) stanowi podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy Przedmiot i zakres robót objętych ST Specyfikacja dotyczy wszystkich czynności mających na celu wykonanie metodą iniekcji wtórnych izolacji poziomych (przepon), strukturalnych i kurtynowych w budynkach. Przedmiotem opracowania jest określenie wymagań odnośnie właściwości materiałów wykorzystywanych do robót izolacyjnych, wymagań w zakresie robót przygotowawczych oraz wymagań dotyczących wykonania i odbiorów izolacji wtórnych wykonywanych metodą iniekcji (chemiczną). Specyfikacja ta nie dotyczy wykonywania przepon metodami mechanicznymi np. metodą wciskania blach oraz tynków renowacyjnych na murach, w których odtworzono izolację metodą iniekcji. Roboty te ujęte są w odrębnych standardowych specyfikacjach technicznych Określenia podstawowe, definicje Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne" Kod CPV PodłoŜe - element budynku, w którym wykonana ma być izolacja wtórna. Przepona (izolacja pozioma) - wytworzona w murze bariera zabezpieczająca przed kapilarnym podciąganiem wilgoci, umoŝliwiająca uzyskanie w dalszym czasie, w strefie muru nad przeponą, obszaru normalnej wilgotności. Kompozycja iniekcyjna (iniekt) - gotowy lub przygotowany przed rozpoczęciem prac iniekcyjnych preparat, który penetrując przestrzeń w przekroju poprzecznym muru tworzy chemiczną blokadę przeciw wilgoci podciąganej kapilarnie. Końcówka iniekcyjna - urządzenie pozwalające na wprowadzenie kompozycji iniekcyjnych pod ciśnieniem do wywierconego otworu iniekcyjnego w murze. Wilgotność masowa materiału [%] - stosunek masy wody zawartej w materiale do masy materiału suchego wyraŝony w %. Sorpcja - wymiana pary wodnej pomiędzy powietrzem z otoczenia a materiałem porowatym, aŝ do osiągnięcia punktu równowagi. Wilgotność sorpcyjna [%] - stosunek masy pary wodnej wchłoniętej przez materiał z otoczenia przy stanie równowagi, w konkretnych warunkach cieplno-wilgotnościowych, do masy materiału suchego, wyraŝony w % Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne" Kod CPV , pkt Dokumentacja wykonania izolacji wtórnych metodami chemicznymi Dokumentacja wykonania izolacji wtórnych stanowi część składową dokumentacji robót remontoworenowacyjnych, zawierającej: - specyfikacje techniczne wykonania i odbioru robót (obligatoryjne w przypadku zamówień publicznych), sporządzone zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji STWIORB SP Nr z 49

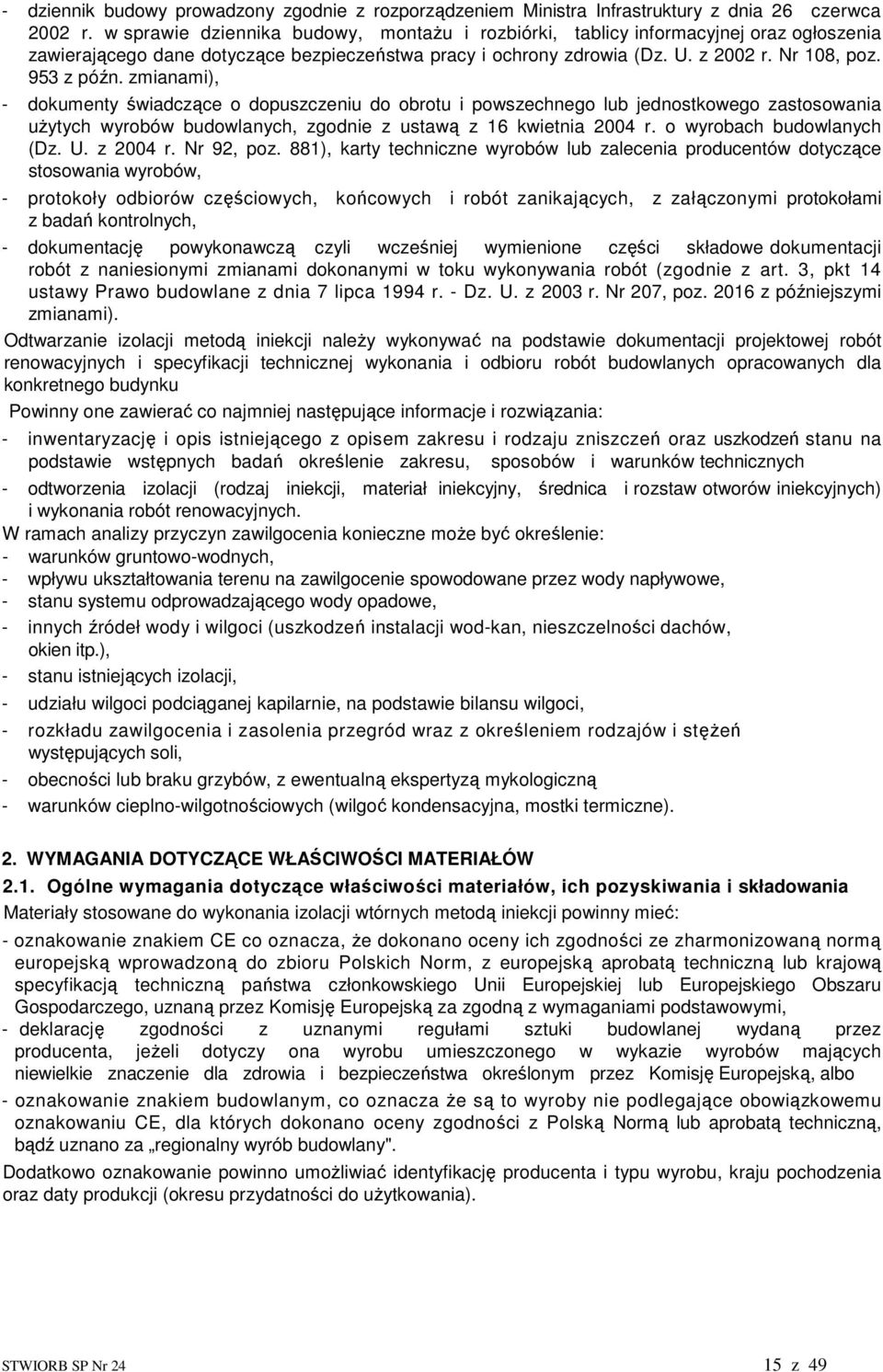

15 - dziennik budowy prowadzony zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montaŝu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z późn. zmianami), - dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania uŝytych wyrobów budowlanych, zgodnie z ustawą z 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881), karty techniczne wyrobów lub zalecenia producentów dotyczące stosowania wyrobów, - protokoły odbiorów częściowych, końcowych i robót zanikających, z załączonymi protokołami z badań kontrolnych, - dokumentację powykonawczą czyli wcześniej wymienione części składowe dokumentacji robót z naniesionymi zmianami dokonanymi w toku wykonywania robót (zgodnie z art. 3, pkt 14 ustawy Prawo budowlane z dnia 7 lipca 1994 r. - Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami). Odtwarzanie izolacji metodą iniekcji naleŝy wykonywać na podstawie dokumentacji projektowej robót renowacyjnych i specyfikacji technicznej wykonania i odbioru robót budowlanych opracowanych dla konkretnego budynku Powinny one zawierać co najmniej następujące informacje i rozwiązania: - inwentaryzację i opis istniejącego z opisem zakresu i rodzaju zniszczeń oraz uszkodzeń stanu na podstawie wstępnych badań określenie zakresu, sposobów i warunków technicznych - odtworzenia izolacji (rodzaj iniekcji, materiał iniekcyjny, średnica i rozstaw otworów iniekcyjnych) i wykonania robót renowacyjnych. W ramach analizy przyczyn zawilgocenia konieczne moŝe być określenie: - warunków gruntowo-wodnych, - wpływu ukształtowania terenu na zawilgocenie spowodowane przez wody napływowe, - stanu systemu odprowadzającego wody opadowe, - innych źródeł wody i wilgoci (uszkodzeń instalacji wod-kan, nieszczelności dachów, okien itp.), - stanu istniejących izolacji, - udziału wilgoci podciąganej kapilarnie, na podstawie bilansu wilgoci, - rozkładu zawilgocenia i zasolenia przegród wraz z określeniem rodzajów i stęŝeń występujących soli, - obecności lub braku grzybów, z ewentualną ekspertyzą mykologiczną - warunków cieplno-wilgotnościowych (wilgoć kondensacyjna, mostki termiczne). 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 2.1. Ogólne wymagania dotyczące właściwości materiałów, ich pozyskiwania i składowania Materiały stosowane do wykonania izolacji wtórnych metodą iniekcji powinny mieć: - oznakowanie znakiem CE co oznacza, Ŝe dokonano oceny ich zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru Polskich Norm, z europejską aprobatą techniczną lub krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi, - deklarację zgodności z uznanymi regułami sztuki budowlanej wydaną przez producenta, jeŝeli dotyczy ona wyrobu umieszczonego w wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa określonym przez Komisję Europejską, albo - oznakowanie znakiem budowlanym, co oznacza Ŝe są to wyroby nie podlegające obowiązkowemu oznakowaniu CE, dla których dokonano oceny zgodności z Polską Normą lub aprobatą techniczną, bądź uznano za regionalny wyrób budowlany". Dodatkowo oznakowanie powinno umoŝliwiać identyfikację producenta i typu wyrobu, kraju pochodzenia oraz daty produkcji (okresu przydatności do uŝytkowania). STWIORB SP Nr z 49

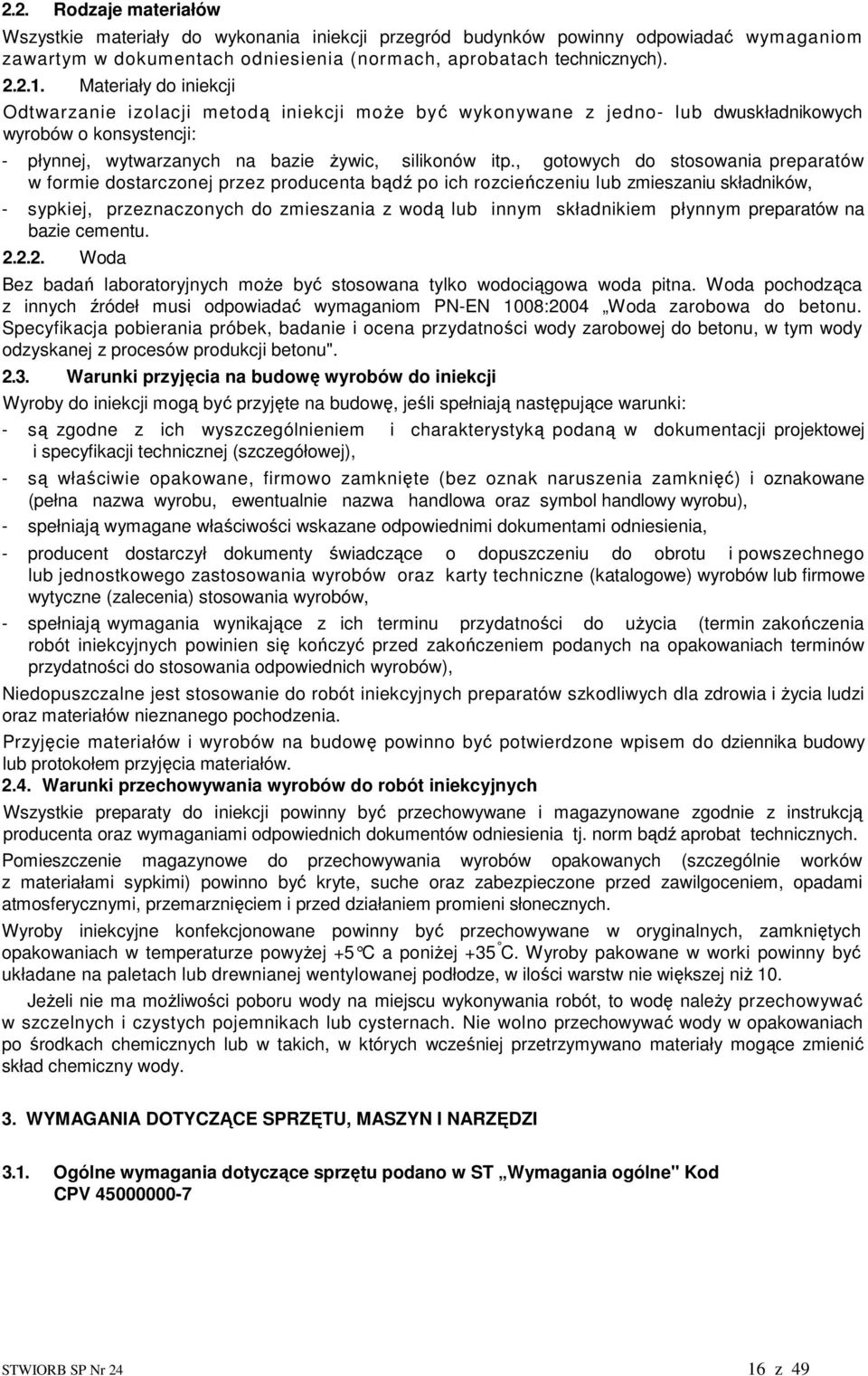

16 2.2. Rodzaje materiałów Wszystkie materiały do wykonania iniekcji przegród budynków powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) Materiały do iniekcji Odtwarzanie izolacji metodą iniekcji moŝe być wykonywane z jedno- lub dwuskładnikowych wyrobów o konsystencji: - płynnej, wytwarzanych na bazie Ŝywic, silikonów itp., gotowych do stosowania preparatów w formie dostarczonej przez producenta bądź po ich rozcieńczeniu lub zmieszaniu składników, - sypkiej, przeznaczonych do zmieszania z wodą lub innym składnikiem płynnym preparatów na bazie cementu Woda Bez badań laboratoryjnych moŝe być stosowana tylko wodociągowa woda pitna. Woda pochodząca z innych źródeł musi odpowiadać wymaganiom PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu" Warunki przyjęcia na budowę wyrobów do iniekcji Wyroby do iniekcji mogą być przyjęte na budowę, jeśli spełniają następujące warunki: - są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji projektowej i specyfikacji technicznej (szczegółowej), - są właściwie opakowane, firmowo zamknięte (bez oznak naruszenia zamknięć) i oznakowane (pełna nazwa wyrobu, ewentualnie nazwa handlowa oraz symbol handlowy wyrobu), - spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, - producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania wyrobów oraz karty techniczne (katalogowe) wyrobów lub firmowe wytyczne (zalecenia) stosowania wyrobów, - spełniają wymagania wynikające z ich terminu przydatności do uŝycia (termin zakończenia robót iniekcyjnych powinien się kończyć przed zakończeniem podanych na opakowaniach terminów przydatności do stosowania odpowiednich wyrobów), Niedopuszczalne jest stosowanie do robót iniekcyjnych preparatów szkodliwych dla zdrowia i Ŝycia ludzi oraz materiałów nieznanego pochodzenia. Przyjęcie materiałów i wyrobów na budowę powinno być potwierdzone wpisem do dziennika budowy lub protokołem przyjęcia materiałów Warunki przechowywania wyrobów do robót iniekcyjnych Wszystkie preparaty do iniekcji powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm bądź aprobat technicznych. Pomieszczenie magazynowe do przechowywania wyrobów opakowanych (szczególnie worków z materiałami sypkimi) powinno być kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarznięciem i przed działaniem promieni słonecznych. Wyroby iniekcyjne konfekcjonowane powinny być przechowywane w oryginalnych, zamkniętych opakowaniach w temperaturze powyŝej +5 C a poniŝej +35 C. Wyroby pakowane w worki powinny być układane na paletach lub drewnianej wentylowanej podłodze, w ilości warstw nie większej niŝ 10. JeŜeli nie ma moŝliwości poboru wody na miejscu wykonywania robót, to wodę naleŝy przechowywać w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przechowywać wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano materiały mogące zmienić skład chemiczny wody. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne" Kod CPV STWIORB SP Nr z 49

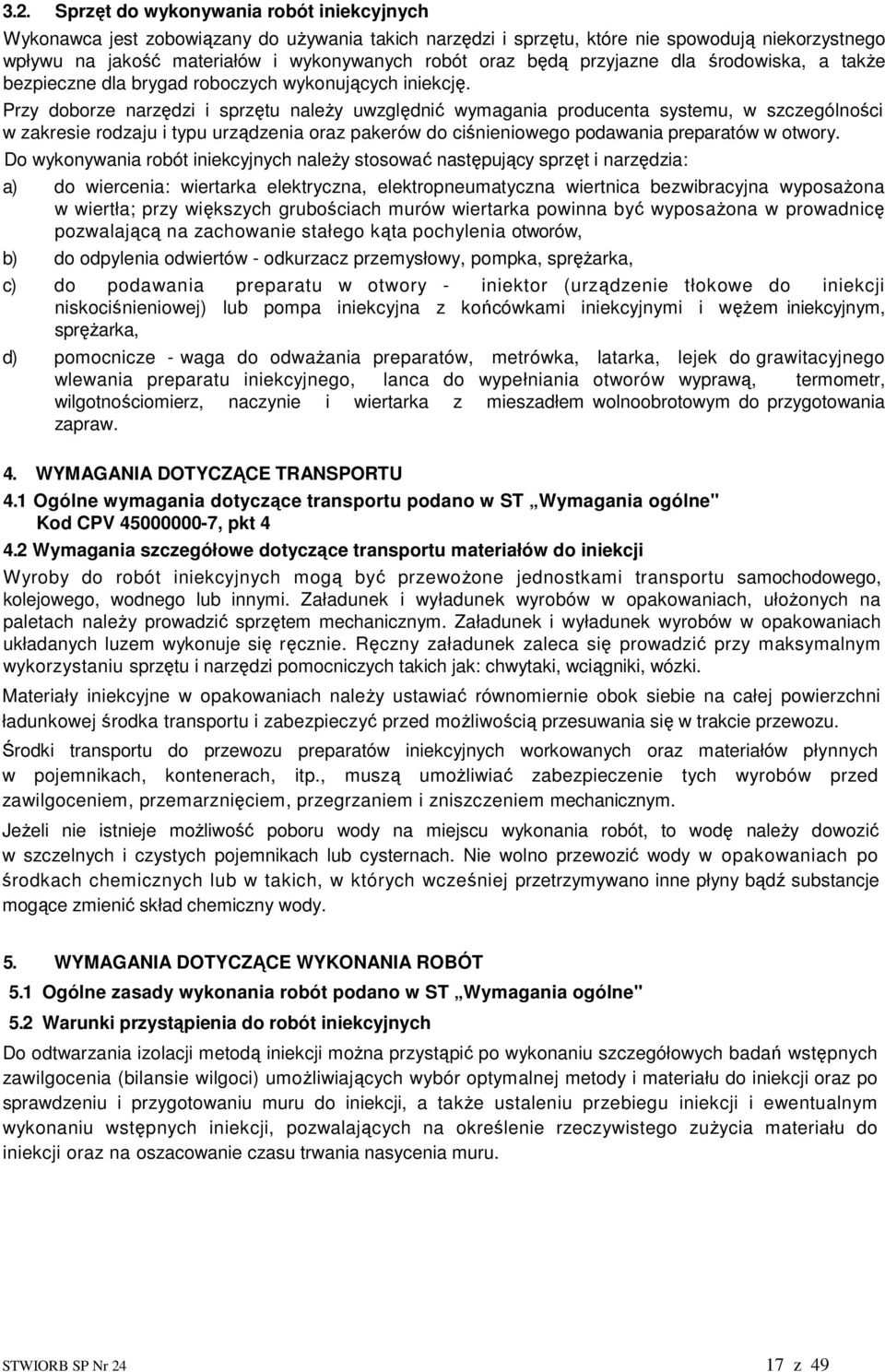

17 3.2. Sprzęt do wykonywania robót iniekcyjnych Wykonawca jest zobowiązany do uŝywania takich narzędzi i sprzętu, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robót oraz będą przyjazne dla środowiska, a takŝe bezpieczne dla brygad roboczych wykonujących iniekcję. Przy doborze narzędzi i sprzętu naleŝy uwzględnić wymagania producenta systemu, w szczególności w zakresie rodzaju i typu urządzenia oraz pakerów do ciśnieniowego podawania preparatów w otwory. Do wykonywania robót iniekcyjnych naleŝy stosować następujący sprzęt i narzędzia: a) do wiercenia: wiertarka elektryczna, elektropneumatyczna wiertnica bezwibracyjna wyposaŝona w wiertła; przy większych grubościach murów wiertarka powinna być wyposaŝona w prowadnicę pozwalającą na zachowanie stałego kąta pochylenia otworów, b) do odpylenia odwiertów - odkurzacz przemysłowy, pompka, spręŝarka, c) do podawania preparatu w otwory - iniektor (urządzenie tłokowe do iniekcji niskociśnieniowej) lub pompa iniekcyjna z końcówkami iniekcyjnymi i węŝem iniekcyjnym, spręŝarka, d) pomocnicze - waga do odwaŝania preparatów, metrówka, latarka, lejek do grawitacyjnego wlewania preparatu iniekcyjnego, lanca do wypełniania otworów wyprawą, termometr, wilgotnościomierz, naczynie i wiertarka z mieszadłem wolnoobrotowym do przygotowania zapraw. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1 Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne" Kod CPV , pkt Wymagania szczegółowe dotyczące transportu materiałów do iniekcji Wyroby do robót iniekcyjnych mogą być przewoŝone jednostkami transportu samochodowego, kolejowego, wodnego lub innymi. Załadunek i wyładunek wyrobów w opakowaniach, ułoŝonych na paletach naleŝy prowadzić sprzętem mechanicznym. Załadunek i wyładunek wyrobów w opakowaniach układanych luzem wykonuje się ręcznie. Ręczny załadunek zaleca się prowadzić przy maksymalnym wykorzystaniu sprzętu i narzędzi pomocniczych takich jak: chwytaki, wciągniki, wózki. Materiały iniekcyjne w opakowaniach naleŝy ustawiać równomiernie obok siebie na całej powierzchni ładunkowej środka transportu i zabezpieczyć przed moŝliwością przesuwania się w trakcie przewozu. Środki transportu do przewozu preparatów iniekcyjnych workowanych oraz materiałów płynnych w pojemnikach, kontenerach, itp., muszą umoŝliwiać zabezpieczenie tych wyrobów przed zawilgoceniem, przemarznięciem, przegrzaniem i zniszczeniem mechanicznym. JeŜeli nie istnieje moŝliwość poboru wody na miejscu wykonania robót, to wodę naleŝy dowozić w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przewozić wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano inne płyny bądź substancje mogące zmienić skład chemiczny wody. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1 Ogólne zasady wykonania robót podano w ST Wymagania ogólne" 5.2 Warunki przystąpienia do robót iniekcyjnych Do odtwarzania izolacji metodą iniekcji moŝna przystąpić po wykonaniu szczegółowych badań wstępnych zawilgocenia (bilansie wilgoci) umoŝliwiających wybór optymalnej metody i materiału do iniekcji oraz po sprawdzeniu i przygotowaniu muru do iniekcji, a takŝe ustaleniu przebiegu iniekcji i ewentualnym wykonaniu wstępnych iniekcji, pozwalających na określenie rzeczywistego zuŝycia materiału do iniekcji oraz na oszacowanie czasu trwania nasycenia muru. STWIORB SP Nr z 49

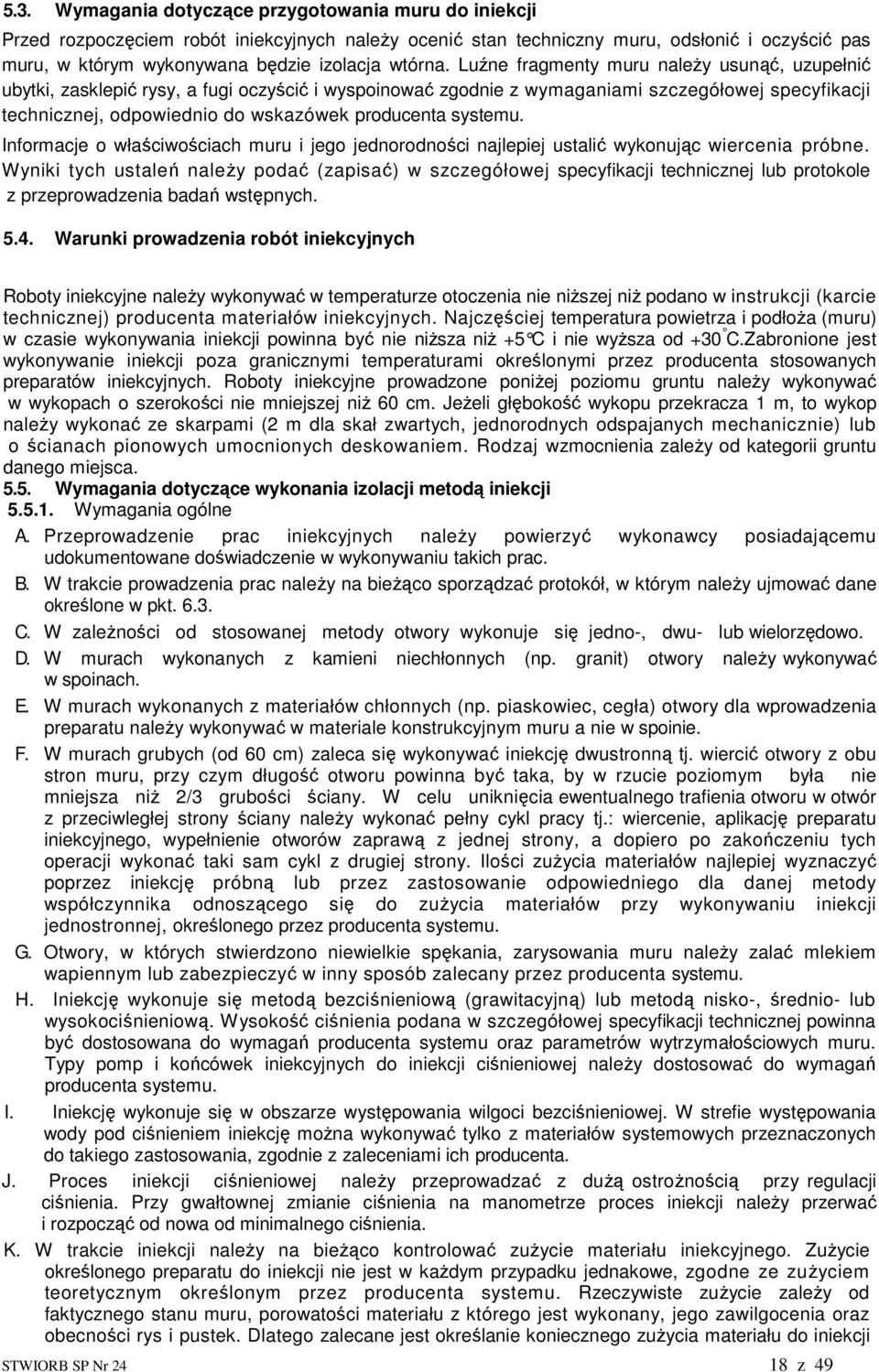

18 5.3. Wymagania dotyczące przygotowania muru do iniekcji Przed rozpoczęciem robót iniekcyjnych naleŝy ocenić stan techniczny muru, odsłonić i oczyścić pas muru, w którym wykonywana będzie izolacja wtórna. Luźne fragmenty muru naleŝy usunąć, uzupełnić ubytki, zasklepić rysy, a fugi oczyścić i wyspoinować zgodnie z wymaganiami szczegółowej specyfikacji technicznej, odpowiednio do wskazówek producenta systemu. Informacje o właściwościach muru i jego jednorodności najlepiej ustalić wykonując wiercenia próbne. Wyniki tych ustaleń naleŝy podać (zapisać) w szczegółowej specyfikacji technicznej lub protokole z przeprowadzenia badań wstępnych Warunki prowadzenia robót iniekcyjnych Roboty iniekcyjne naleŝy wykonywać w temperaturze otoczenia nie niŝszej niŝ podano w instrukcji (karcie technicznej) producenta materiałów iniekcyjnych. Najczęściej temperatura powietrza i podłoŝa (muru) w czasie wykonywania iniekcji powinna być nie niŝsza niŝ +5 C i nie wyŝsza od +30 C.Zabronione jest wykonywanie iniekcji poza granicznymi temperaturami określonymi przez producenta stosowanych preparatów iniekcyjnych. Roboty iniekcyjne prowadzone poniŝej poziomu gruntu naleŝy wykonywać w wykopach o szerokości nie mniejszej niŝ 60 cm. JeŜeli głębokość wykopu przekracza 1 m, to wykop naleŝy wykonać ze skarpami (2 m dla skał zwartych, jednorodnych odspajanych mechanicznie) lub o ścianach pionowych umocnionych deskowaniem. Rodzaj wzmocnienia zaleŝy od kategorii gruntu danego miejsca Wymagania dotyczące wykonania izolacji metodą iniekcji Wymagania ogólne A. Przeprowadzenie prac iniekcyjnych naleŝy powierzyć wykonawcy posiadającemu udokumentowane doświadczenie w wykonywaniu takich prac. B. W trakcie prowadzenia prac naleŝy na bieŝąco sporządzać protokół, w którym naleŝy ujmować dane określone w pkt C. W zaleŝności od stosowanej metody otwory wykonuje się jedno-, dwu- lub wielorzędowo. D. W murach wykonanych z kamieni niechłonnych (np. granit) otwory naleŝy wykonywać w spoinach. E. W murach wykonanych z materiałów chłonnych (np. piaskowiec, cegła) otwory dla wprowadzenia preparatu naleŝy wykonywać w materiale konstrukcyjnym muru a nie w spoinie. F. W murach grubych (od 60 cm) zaleca się wykonywać iniekcję dwustronną tj. wiercić otwory z obu stron muru, przy czym długość otworu powinna być taka, by w rzucie poziomym była nie mniejsza niŝ 2/3 grubości ściany. W celu uniknięcia ewentualnego trafienia otworu w otwór z przeciwległej strony ściany naleŝy wykonać pełny cykl pracy tj.: wiercenie, aplikację preparatu iniekcyjnego, wypełnienie otworów zaprawą z jednej strony, a dopiero po zakończeniu tych operacji wykonać taki sam cykl z drugiej strony. Ilości zuŝycia materiałów najlepiej wyznaczyć poprzez iniekcję próbną lub przez zastosowanie odpowiedniego dla danej metody współczynnika odnoszącego się do zuŝycia materiałów przy wykonywaniu iniekcji jednostronnej, określonego przez producenta systemu. G. Otwory, w których stwierdzono niewielkie spękania, zarysowania muru naleŝy zalać mlekiem wapiennym lub zabezpieczyć w inny sposób zalecany przez producenta systemu. H. Iniekcję wykonuje się metodą bezciśnieniową (grawitacyjną) lub metodą nisko-, średnio- lub wysokociśnieniową. Wysokość ciśnienia podana w szczegółowej specyfikacji technicznej powinna być dostosowana do wymagań producenta systemu oraz parametrów wytrzymałościowych muru. Typy pomp i końcówek iniekcyjnych do iniekcji ciśnieniowej naleŝy dostosować do wymagań producenta systemu. I. Iniekcję wykonuje się w obszarze występowania wilgoci bezciśnieniowej. W strefie występowania wody pod ciśnieniem iniekcję moŝna wykonywać tylko z materiałów systemowych przeznaczonych do takiego zastosowania, zgodnie z zaleceniami ich producenta. J. Proces iniekcji ciśnieniowej naleŝy przeprowadzać z duŝą ostroŝnością przy regulacji ciśnienia. Przy gwałtownej zmianie ciśnienia na manometrze proces iniekcji naleŝy przerwać i rozpocząć od nowa od minimalnego ciśnienia. K. W trakcie iniekcji naleŝy na bieŝąco kontrolować zuŝycie materiału iniekcyjnego. ZuŜycie określonego preparatu do iniekcji nie jest w kaŝdym przypadku jednakowe, zgodne ze zuŝyciem teoretycznym określonym przez producenta systemu. Rzeczywiste zuŝycie zaleŝy od faktycznego stanu muru, porowatości materiału z którego jest wykonany, jego zawilgocenia oraz obecności rys i pustek. Dlatego zalecane jest określanie koniecznego zuŝycia materiału do iniekcji STWIORB SP Nr z 49

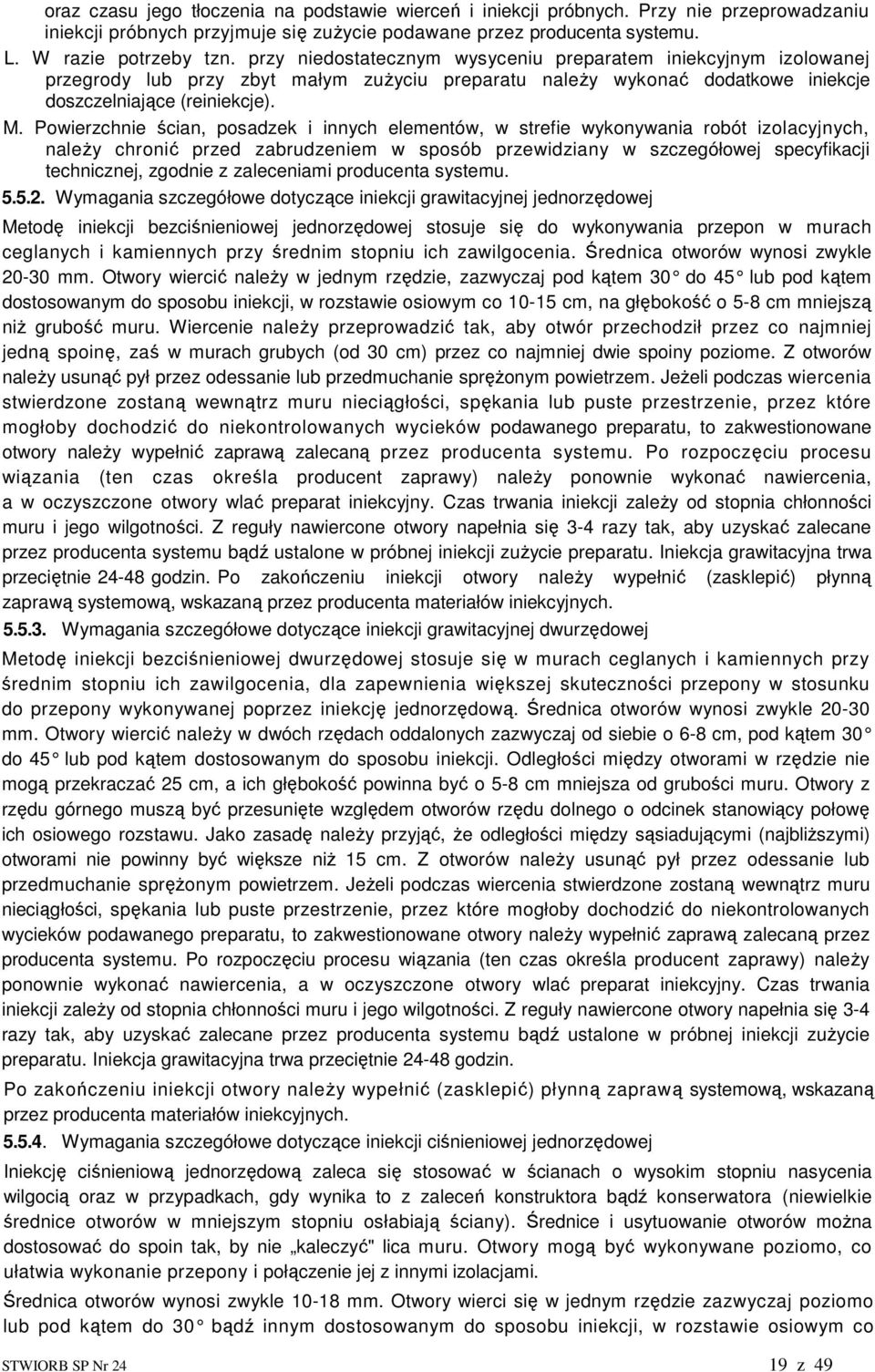

19 oraz czasu jego tłoczenia na podstawie wierceń i iniekcji próbnych. Przy nie przeprowadzaniu iniekcji próbnych przyjmuje się zuŝycie podawane przez producenta systemu. L. W razie potrzeby tzn. przy niedostatecznym wysyceniu preparatem iniekcyjnym izolowanej przegrody lub przy zbyt małym zuŝyciu preparatu naleŝy wykonać dodatkowe iniekcje doszczelniające (reiniekcje). M. Powierzchnie ścian, posadzek i innych elementów, w strefie wykonywania robót izolacyjnych, naleŝy chronić przed zabrudzeniem w sposób przewidziany w szczegółowej specyfikacji technicznej, zgodnie z zaleceniami producenta systemu Wymagania szczegółowe dotyczące iniekcji grawitacyjnej jednorzędowej Metodę iniekcji bezciśnieniowej jednorzędowej stosuje się do wykonywania przepon w murach ceglanych i kamiennych przy średnim stopniu ich zawilgocenia. Średnica otworów wynosi zwykle mm. Otwory wiercić naleŝy w jednym rzędzie, zazwyczaj pod kątem 30 do 45 lub pod k ątem dostosowanym do sposobu iniekcji, w rozstawie osiowym co cm, na głębokość o 5-8 cm mniejszą niŝ grubość muru. Wiercenie naleŝy przeprowadzić tak, aby otwór przechodził przez co najmniej jedną spoinę, zaś w murach grubych (od 30 cm) przez co najmniej dwie spoiny poziome. Z otworów naleŝy usunąć pył przez odessanie lub przedmuchanie spręŝonym powietrzem. JeŜeli podczas wiercenia stwierdzone zostaną wewnątrz muru nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieków podawanego preparatu, to zakwestionowane otwory naleŝy wypełnić zaprawą zalecaną przez producenta systemu. Po rozpoczęciu procesu wiązania (ten czas określa producent zaprawy) naleŝy ponownie wykonać nawiercenia, a w oczyszczone otwory wlać preparat iniekcyjny. Czas trwania iniekcji zaleŝy od stopnia chłonności muru i jego wilgotności. Z reguły nawiercone otwory napełnia się 3-4 razy tak, aby uzyskać zalecane przez producenta systemu bądź ustalone w próbnej iniekcji zuŝycie preparatu. Iniekcja grawitacyjna trwa przeciętnie godzin. Po zakończeniu iniekcji otwory naleŝy wypełnić (zasklepić) płynną zaprawą systemową, wskazaną przez producenta materiałów iniekcyjnych Wymagania szczegółowe dotyczące iniekcji grawitacyjnej dwurzędowej Metodę iniekcji bezciśnieniowej dwurzędowej stosuje się w murach ceglanych i kamiennych przy średnim stopniu ich zawilgocenia, dla zapewnienia większej skuteczności przepony w stosunku do przepony wykonywanej poprzez iniekcję jednorzędową. Średnica otworów wynosi zwykle mm. Otwory wiercić naleŝy w dwóch rzędach oddalonych zazwyczaj od siebie o 6-8 cm, pod kątem 30 do 45 lub pod kątem dostosowanym do sposobu iniekcji. Odległości między otworami w rzędzie nie mogą przekraczać 25 cm, a ich głębokość powinna być o 5-8 cm mniejsza od grubości muru. Otwory z rzędu górnego muszą być przesunięte względem otworów rzędu dolnego o odcinek stanowiący połowę ich osiowego rozstawu. Jako zasadę naleŝy przyjąć, Ŝe odległości między sąsiadującymi (najbliŝszymi) otworami nie powinny być większe niŝ 15 cm. Z otworów naleŝy usunąć pył przez odessanie lub przedmuchanie spręŝonym powietrzem. JeŜeli podczas wiercenia stwierdzone zostaną wewnątrz muru nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieków podawanego preparatu, to zakwestionowane otwory naleŝy wypełnić zaprawą zalecaną przez producenta systemu. Po rozpoczęciu procesu wiązania (ten czas określa producent zaprawy) naleŝy ponownie wykonać nawiercenia, a w oczyszczone otwory wlać preparat iniekcyjny. Czas trwania iniekcji zaleŝy od stopnia chłonności muru i jego wilgotności. Z reguły nawiercone otwory napełnia się 3-4 razy tak, aby uzyskać zalecane przez producenta systemu bądź ustalone w próbnej iniekcji zuŝycie preparatu. Iniekcja grawitacyjna trwa przeciętnie godzin. Po zakończeniu iniekcji otwory naleŝy wypełnić (zasklepić) płynną zaprawą systemową, wskazaną przez producenta materiałów iniekcyjnych Wymagania szczegółowe dotyczące iniekcji ciśnieniowej jednorzędowej Iniekcję ciśnieniową jednorzędową zaleca się stosować w ścianach o wysokim stopniu nasycenia wilgocią oraz w przypadkach, gdy wynika to z zaleceń konstruktora bądź konserwatora (niewielkie średnice otworów w mniejszym stopniu osłabiają ściany). Średnice i usytuowanie otworów moŝna dostosować do spoin tak, by nie kaleczyć" lica muru. Otwory mogą być wykonywane poziomo, co ułatwia wykonanie przepony i połączenie jej z innymi izolacjami. Średnica otworów wynosi zwykle mm. Otwory wierci się w jednym rzędzie zazwyczaj poziomo lub pod kątem do 30 bądź innym dostosowanym do sposobu iniekcji, w rozstawie osiowym co STWIORB SP Nr z 49

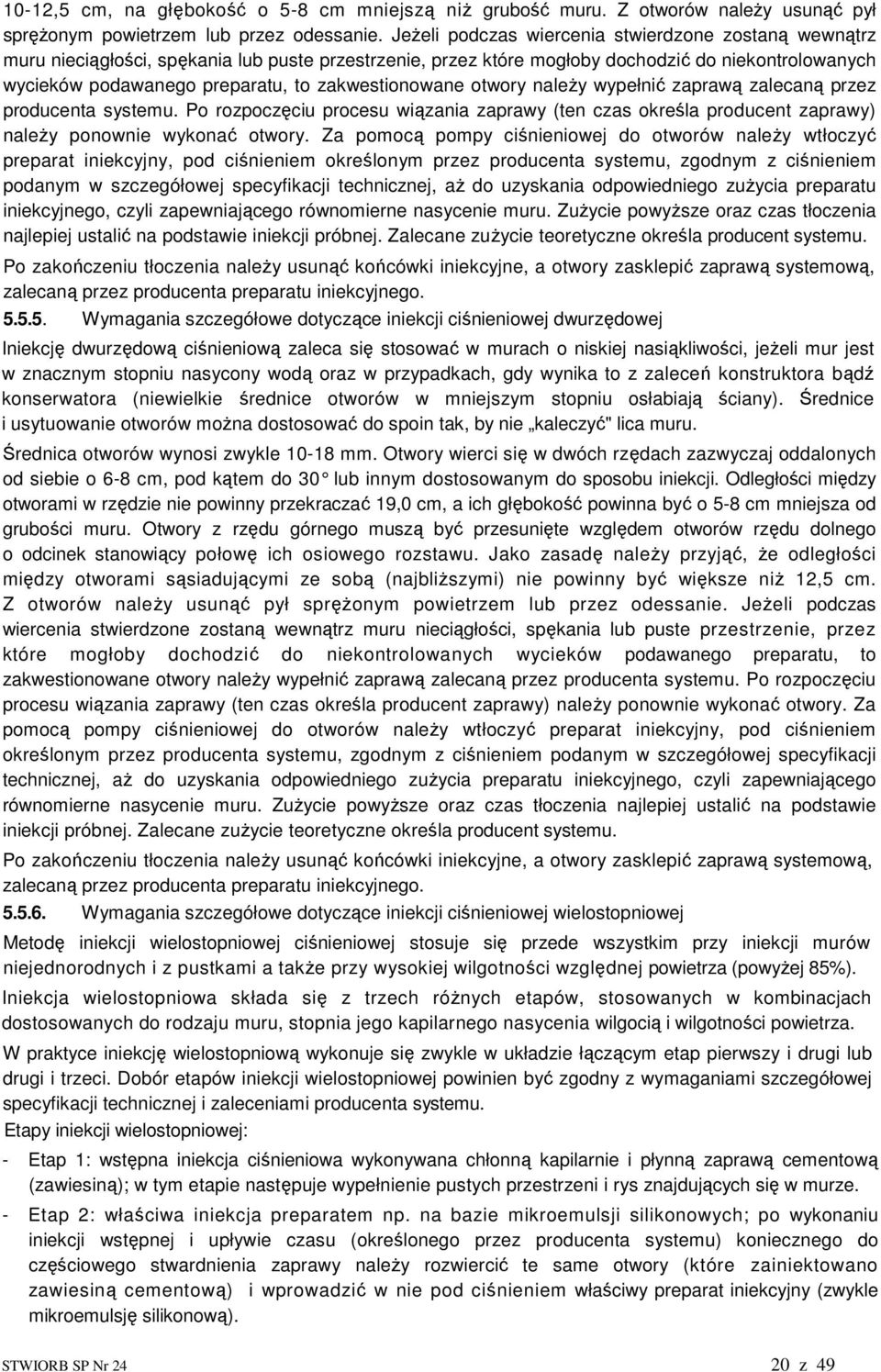

20 10-12,5 cm, na głębokość o 5-8 cm mniejszą niŝ grubość muru. Z otworów naleŝy usunąć pył spręŝonym powietrzem lub przez odessanie. JeŜeli podczas wiercenia stwierdzone zostaną wewnątrz muru nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieków podawanego preparatu, to zakwestionowane otwory naleŝy wypełnić zaprawą zalecaną przez producenta systemu. Po rozpoczęciu procesu wiązania zaprawy (ten czas określa producent zaprawy) naleŝy ponownie wykonać otwory. Za pomocą pompy ciśnieniowej do otworów naleŝy wtłoczyć preparat iniekcyjny, pod ciśnieniem określonym przez producenta systemu, zgodnym z ciśnieniem podanym w szczegółowej specyfikacji technicznej, aŝ do uzyskania odpowiedniego zuŝycia preparatu iniekcyjnego, czyli zapewniającego równomierne nasycenie muru. ZuŜycie powyŝsze oraz czas tłoczenia najlepiej ustalić na podstawie iniekcji próbnej. Zalecane zuŝycie teoretyczne określa producent systemu. Po zakończeniu tłoczenia naleŝy usunąć końcówki iniekcyjne, a otwory zasklepić zaprawą systemową, zalecaną przez producenta preparatu iniekcyjnego Wymagania szczegółowe dotyczące iniekcji ciśnieniowej dwurzędowej Iniekcję dwurzędową ciśnieniową zaleca się stosować w murach o niskiej nasiąkliwości, jeŝeli mur jest w znacznym stopniu nasycony wodą oraz w przypadkach, gdy wynika to z zaleceń konstruktora bądź konserwatora (niewielkie średnice otworów w mniejszym stopniu osłabiają ściany). Średnice i usytuowanie otworów moŝna dostosować do spoin tak, by nie kaleczyć" lica muru. Średnica otworów wynosi zwykle mm. Otwory wierci się w dwóch rzędach zazwyczaj oddalonych od siebie o 6-8 cm, pod kątem do 30 lub innym dostosowanym do sposobu iniekc ji. Odległości między otworami w rzędzie nie powinny przekraczać 19,0 cm, a ich głębokość powinna być o 5-8 cm mniejsza od grubości muru. Otwory z rzędu górnego muszą być przesunięte względem otworów rzędu dolnego o odcinek stanowiący połowę ich osiowego rozstawu. Jako zasadę naleŝy przyjąć, Ŝe odległości między otworami sąsiadującymi ze sobą (najbliŝszymi) nie powinny być większe niŝ 12,5 cm. Z otworów naleŝy usunąć pył spręŝonym powietrzem lub przez odessanie. JeŜeli podczas wiercenia stwierdzone zostaną wewnątrz muru nieciągłości, spękania lub puste przestrzenie, przez które mogłoby dochodzić do niekontrolowanych wycieków podawanego preparatu, to zakwestionowane otwory naleŝy wypełnić zaprawą zalecaną przez producenta systemu. Po rozpoczęciu procesu wiązania zaprawy (ten czas określa producent zaprawy) naleŝy ponownie wykonać otwory. Za pomocą pompy ciśnieniowej do otworów naleŝy wtłoczyć preparat iniekcyjny, pod ciśnieniem określonym przez producenta systemu, zgodnym z ciśnieniem podanym w szczegółowej specyfikacji technicznej, aŝ do uzyskania odpowiedniego zuŝycia preparatu iniekcyjnego, czyli zapewniającego równomierne nasycenie muru. ZuŜycie powyŝsze oraz czas tłoczenia najlepiej ustalić na podstawie iniekcji próbnej. Zalecane zuŝycie teoretyczne określa producent systemu. Po zakończeniu tłoczenia naleŝy usunąć końcówki iniekcyjne, a otwory zasklepić zaprawą systemową, zalecaną przez producenta preparatu iniekcyjnego Wymagania szczegółowe dotyczące iniekcji ciśnieniowej wielostopniowej Metodę iniekcji wielostopniowej ciśnieniowej stosuje się przede wszystkim przy iniekcji murów niejednorodnych i z pustkami a takŝe przy wysokiej wilgotności względnej powietrza (powyŝej 85%). Iniekcja wielostopniowa składa się z trzech róŝnych etapów, stosowanych w kombinacjach dostosowanych do rodzaju muru, stopnia jego kapilarnego nasycenia wilgocią i wilgotności powietrza. W praktyce iniekcję wielostopniową wykonuje się zwykle w układzie łączącym etap pierwszy i drugi lub drugi i trzeci. Dobór etapów iniekcji wielostopniowej powinien być zgodny z wymaganiami szczegółowej specyfikacji technicznej i zaleceniami producenta systemu. Etapy iniekcji wielostopniowej: - Etap 1: wstępna iniekcja ciśnieniowa wykonywana chłonną kapilarnie i płynną zaprawą cementową (zawiesiną); w tym etapie następuje wypełnienie pustych przestrzeni i rys znajdujących się w murze. - Etap 2: właściwa iniekcja preparatem np. na bazie mikroemulsji silikonowych; po wykonaniu iniekcji wstępnej i upływie czasu (określonego przez producenta systemu) koniecznego do częściowego stwardnienia zaprawy naleŝy rozwiercić te same otwory (które zainiektowano zawiesiną cementową) i wprowadzić w nie pod ciśnieniem właściwy preparat iniekcyjny (zwykle mikroemulsję silikonową). STWIORB SP Nr z 49
