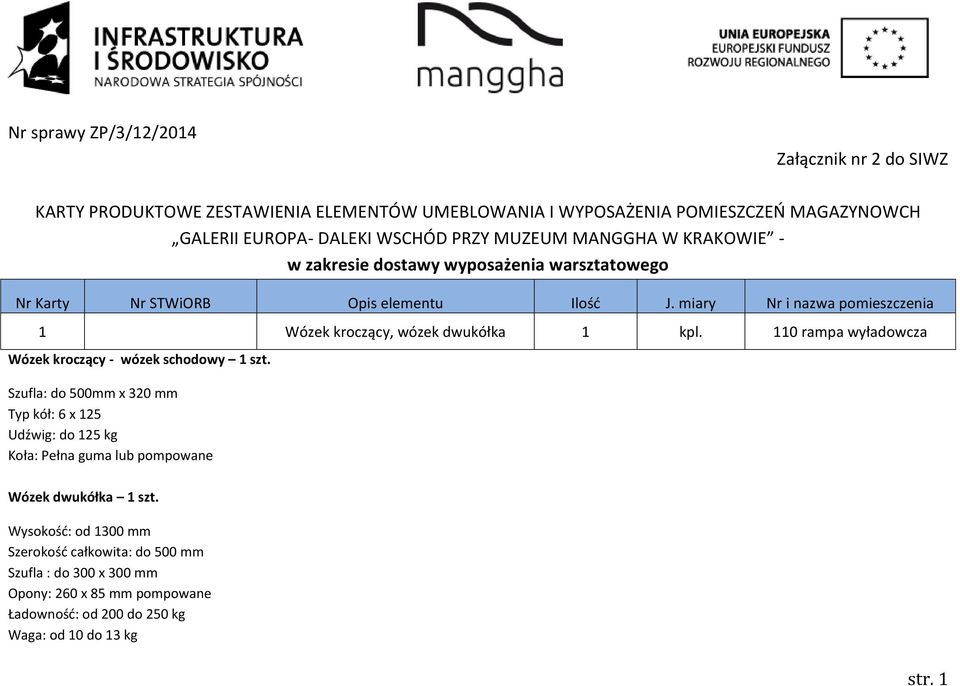

1 Nr sprawy ZP/3/12/2014 Załącznik nr 2 do SIWZ KARTY PRODUKTOWE ZESTAWIENIA ELEMENTÓW UMEBLOWANIA I WYPOSAŻENIA POMIESZCZEŃ MAGAZYNOWCH GALERII EUROPA- DALEKI WSCHÓD PRZY MUZEUM MANGGHA W KRAKOWIE - w zakresie dostawy wyposażenia warsztatowego Nr Karty Nr STWiORB Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 1 Wózek kroczący, wózek dwukółka 1 kpl. 110 rampa wyładowcza Wózek kroczący - wózek schodowy Szufla: do 500mm x 320 mm Typ kół: 6 x 125 Udźwig: do 125 kg Koła: Pełna guma lub pompowane Wózek dwukółka Wysokość: od 1300 mm Szerokość całkowita: do 500 mm Szufla : do 300 x 300 mm Opony: 260 x 85 mm pompowane Ładowność: od 200 do 250 kg Waga: od 10 do 13 kg str. 1

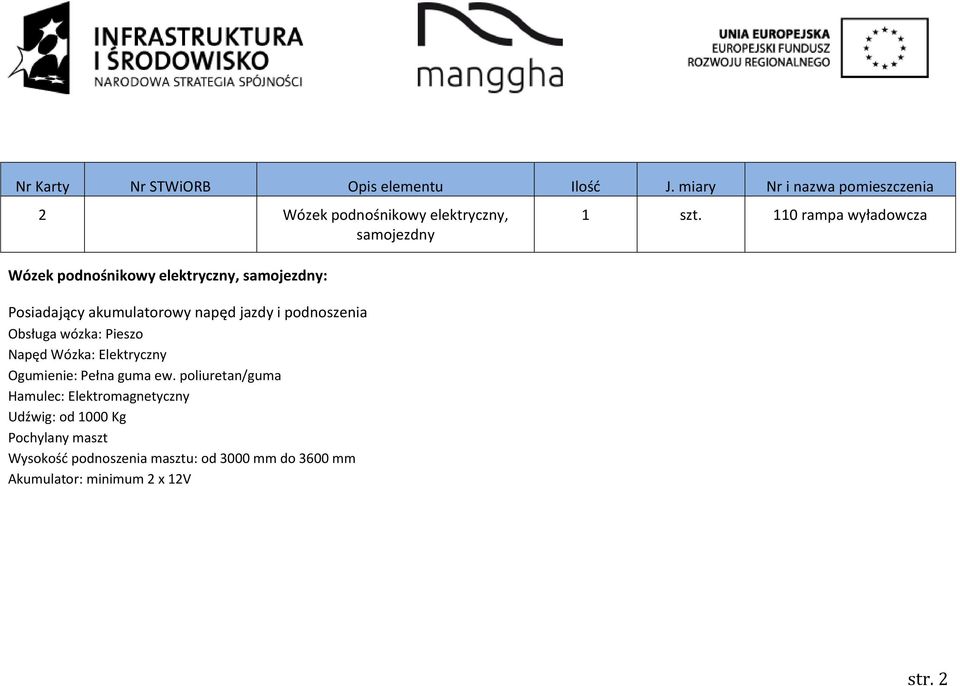

2 Nr Karty Nr STWiORB Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 2 Wózek podnośnikowy elektryczny, samojezdny Wózek podnośnikowy elektryczny, samojezdny: Posiadający akumulatorowy napęd jazdy i podnoszenia Obsługa wózka: Pieszo Napęd Wózka: Elektryczny Ogumienie: Pełna guma ew. poliuretan/guma Hamulec: Elektromagnetyczny Udźwig: od 1000 Kg Pochylany maszt Wysokość podnoszenia masztu: od 3000 mm do 3600 mm Akumulator: minimum 2 x 12V 110 rampa wyładowcza str. 2

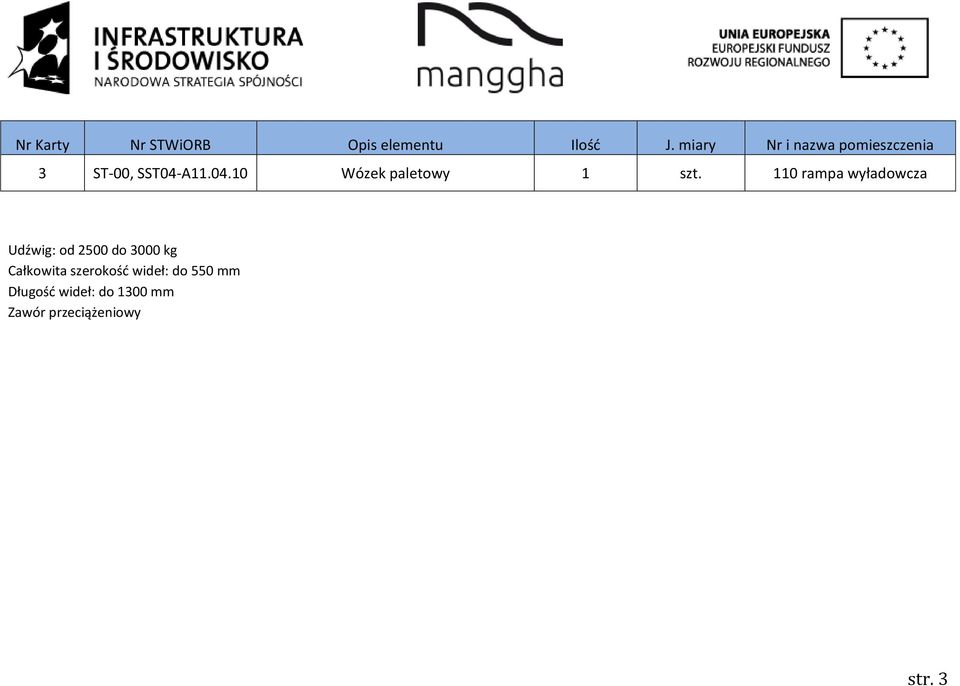

3 Nr Karty Nr STWiORB Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 3 ST-00, SST04-A Wózek paletowy 110 rampa wyładowcza Udźwig: od 2500 do 3000 kg Całkowita szerokość wideł: do 550 mm Długość wideł: do 1300 mm Zawór przeciążeniowy str. 3

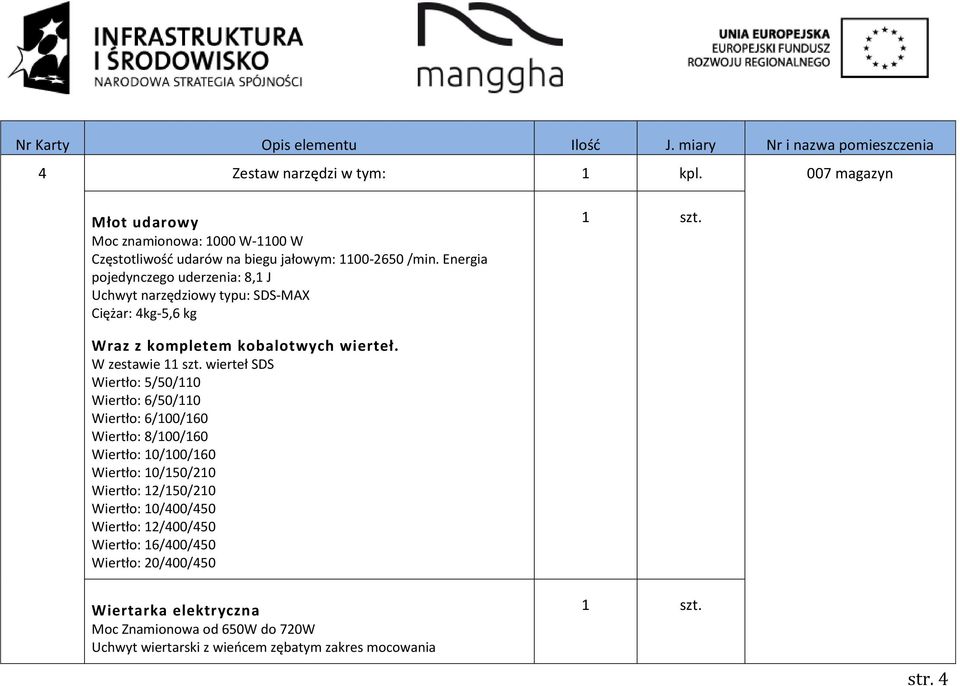

4 Nr Karty Opis elementu Ilość J. miary Nr i nazwa pomieszczenia 4 Zestaw narzędzi w tym: 1 kpl. 007 magazyn Młot udarowy Moc znamionowa: 1000 W-1100 W Częstotliwość udarów na biegu jałowym: /min. Energia pojedynczego uderzenia: 8,1 J Uchwyt narzędziowy typu: SDS-MAX Ciężar: 4kg-5,6 kg Wraz z kompletem kobalotwych wierteł. W zestawie 1 wierteł SDS Wiertło: 5/50/110 Wiertło: 6/50/110 Wiertło: 6/100/160 Wiertło: 8/100/160 Wiertło: 10/100/160 Wiertło: 10/150/210 Wiertło: 12/150/210 Wiertło: 10/400/450 Wiertło: 12/400/450 Wiertło: 16/400/450 Wiertło: 20/400/450 Wiertarka elektryczna Moc Znamionowa od 650W do 720W Uchwyt wiertarski z wieńcem zębatym zakres mocowania str. 4

5 od 1,5 13 mm Sprzęgło przeciążeniowe, Ciężar od 2 kg do 2,5 kg Wiertarka stołowa Max wydajność wiercenia 14 mm Uchwyt wiertarski: 1-13 mm / B 16 Stożek Morse`a: obr. Odchylany stół: Odstęp trzpień / stół max: 285 mm Średnica kolumny: 58 mm Wielkość stołu: 185 x 185 mm Płyta dolna: 155 x 155 mm Moc silnika: S1 100% 0,37 kw / 230 V Moc silnika: S6 40W 0,55 kw / 230 V Ciężar: od 23 kg do 26 kg Wraz z kompletem kobalotwych wierteł do metalu W zestawie 25 szt. wierteł do METALU Samocentrująca końcówka wiertła o kącie wierzchołkowym 135 stopni przeznaczone głównie do wiercenia w materiałach takich jak stal nierdzewna i kwasoodporna. W zestawie wiertła w rozmiarach: od 1 do 13mm co 0,5mm Wraz z kompletem wierteł do drewna. Minimum: 6 szt. 1. Ø 6 mm 2. Ø 8 mm 3. Ø 10 mm 4. Ø 12 mm 5. Ø 16 mm str. 5

6 6. Ø 20 mm Wkrętarki Małe Prędkość obrotowa bez obciążenia: do 180 min-1 Maks. moment obrotowy: 3 Nm Napięcie akumulatora: 3,6 V, bateria li- ion Uchwyt wiertarski: Magnetyczny uchwyt na końcówki z chwytem sześciokątnym Automatyczna blokada wrzeciona do ręcznego wkręcania lub wykręcania wkrętów Optymalne przechowywanie urządzenia w stacji ładującej Ciężar urządzenia: do 0,30 kg Warsztatowa szlifierka stołowa Charakterystyka: Szlifowanie i polerowanie Obustronna osłona zabezpieczająca przed iskrami regulowana bez użycia narzędzi Dane techniczne: Moc znamionowa: 550 W Średnica ściernicy: 205 x 19 mm Średnica otworu ściernicy: 15.88mm Ciężar: ok. 20kg Prędkość obr. na biegu jałowym: 2850 obr./min Okulary ochronne Komplet kluczy Zestaw do ostrzenia tarczy Komplet ściernic WA 60 i GC120 2 szt. str. 6

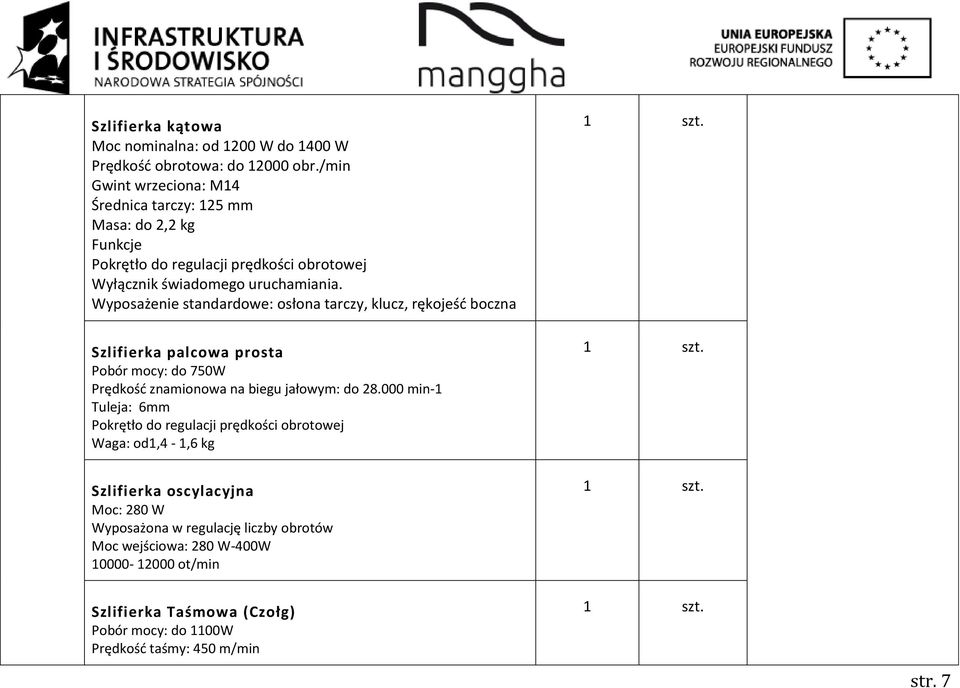

7 Szlifierka kątowa Moc nominalna: od 1200 W do 1400 W Prędkość obrotowa: do obr./min Gwint wrzeciona: M14 Średnica tarczy: 125 mm Masa: do 2,2 kg Funkcje Pokrętło do regulacji prędkości obrotowej Wyłącznik świadomego uruchamiania. Wyposażenie standardowe: osłona tarczy, klucz, rękojeść boczna Szlifierka palcowa prosta Pobór mocy: do 750W Prędkość znamionowa na biegu jałowym: do min-1 Tuleja: 6mm Pokrętło do regulacji prędkości obrotowej Waga: od1,4-1,6 kg Szlifierka oscylacyjna Moc: 280 W Wyposażona w regulację liczby obrotów Moc wejściowa: 280 W-400W ot/min Szlifierka Taśmowa (Czołg) Pobór mocy: do 1100W Prędkość taśmy: 450 m/min str. 7

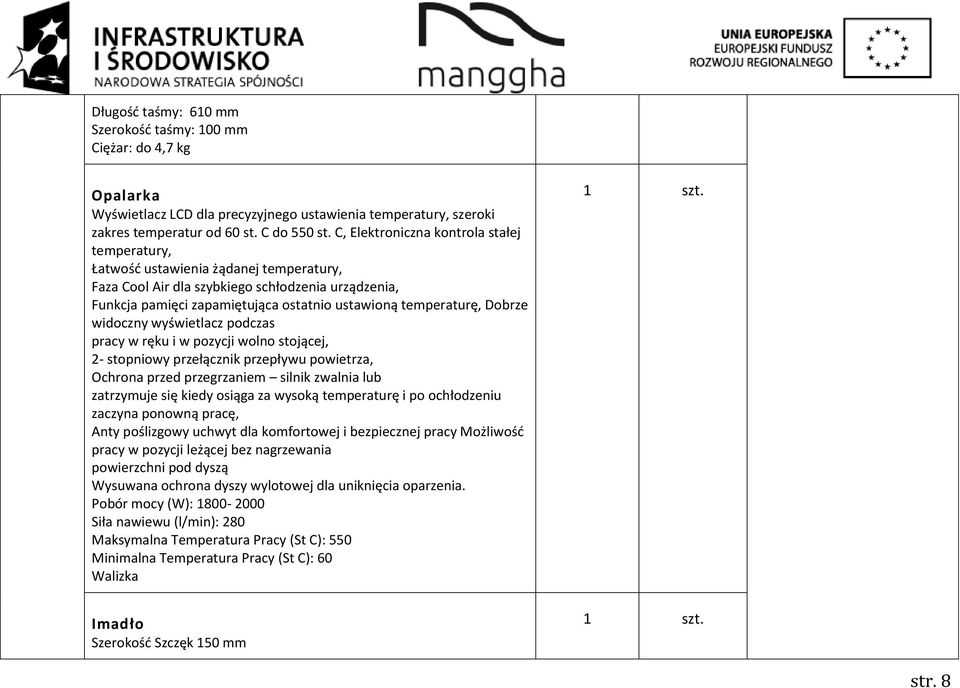

8 Długość taśmy: 610 mm Szerokość taśmy: 100 mm Ciężar: do 4,7 kg Opalarka Wyświetlacz LCD dla precyzyjnego ustawienia temperatury, szeroki zakres temperatur od 60 st. C do 550 st. C, Elektroniczna kontrola stałej temperatury, Łatwość ustawienia żądanej temperatury, Faza Cool Air dla szybkiego schłodzenia urządzenia, Funkcja pamięci zapamiętująca ostatnio ustawioną temperaturę, Dobrze widoczny wyświetlacz podczas pracy w ręku i w pozycji wolno stojącej, 2- stopniowy przełącznik przepływu powietrza, Ochrona przed przegrzaniem silnik zwalnia lub zatrzymuje się kiedy osiąga za wysoką temperaturę i po ochłodzeniu zaczyna ponowną pracę, Anty poślizgowy uchwyt dla komfortowej i bezpiecznej pracy Możliwość pracy w pozycji leżącej bez nagrzewania powierzchni pod dyszą Wysuwana ochrona dyszy wylotowej dla uniknięcia oparzenia. Pobór mocy (W): Siła nawiewu (l/min): 280 Maksymalna Temperatura Pracy (St C): 550 Minimalna Temperatura Pracy (St C): 60 Walizka Imadło Szerokość Szczęk 150 mm str. 8

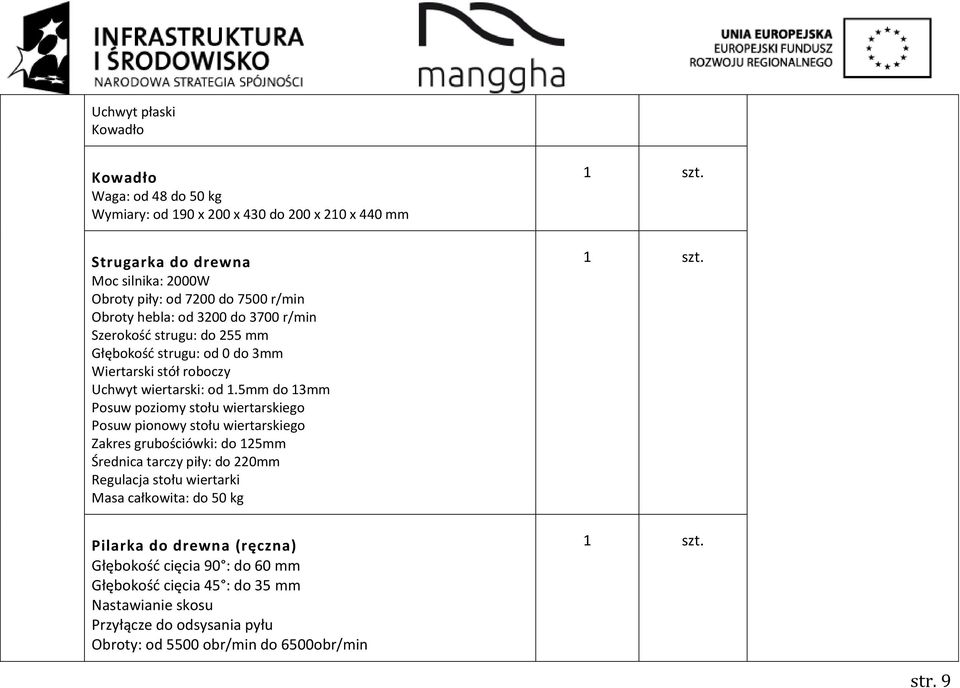

9 Uchwyt płaski Kowadło Kowadło Waga: od 48 do 50 kg Wymiary: od 190 x 200 x 430 do 200 x 210 x 440 mm Strugarka do drewna Moc silnika: 2000W Obroty piły: od 7200 do 7500 r/min Obroty hebla: od 3200 do 3700 r/min Szerokość strugu: do 255 mm Głębokość strugu: od 0 do 3mm Wiertarski stół roboczy Uchwyt wiertarski: od 1.5mm do 13mm Posuw poziomy stołu wiertarskiego Posuw pionowy stołu wiertarskiego Zakres grubościówki: do 125mm Średnica tarczy piły: do 220mm Regulacja stołu wiertarki Masa całkowita: do 50 kg Pilarka do drewna (ręczna) Głębokość cięcia 90 : do 60 mm Głębokość cięcia 45 : do 35 mm Nastawianie skosu Przyłącze do odsysania pyłu Obroty: od 5500 obr/min do 6500obr/min str. 9

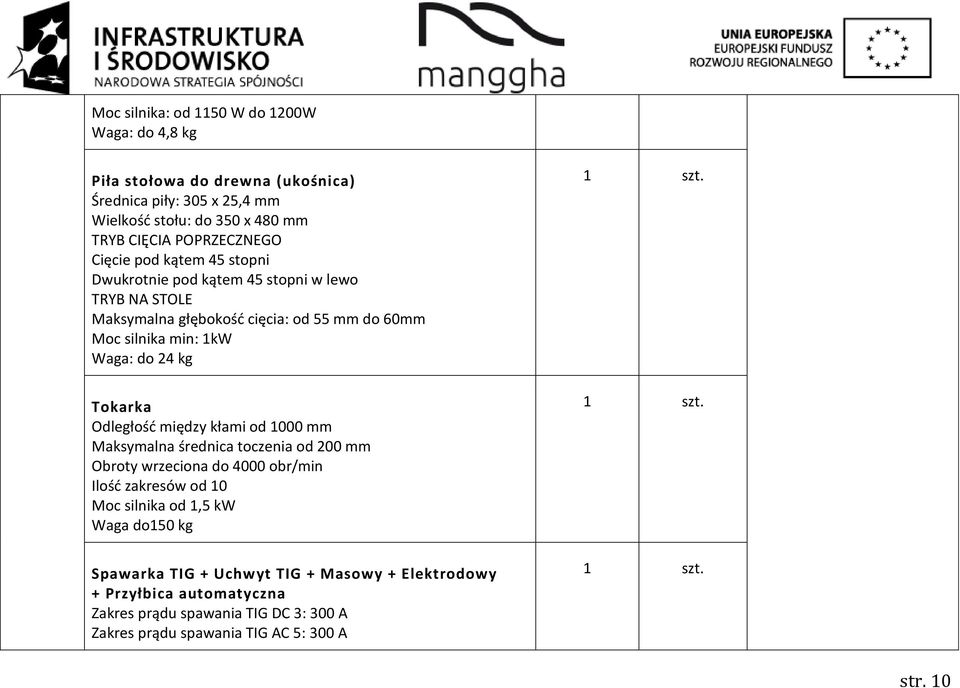

10 Moc silnika: od 1150 W do 1200W Waga: do 4,8 kg Piła stołowa do drewna (ukośnica) Średnica piły: 305 x 25,4 mm Wielkość stołu: do 350 x 480 mm TRYB CIĘCIA POPRZECZNEGO Cięcie pod kątem 45 stopni Dwukrotnie pod kątem 45 stopni w lewo TRYB NA STOLE Maksymalna głębokość cięcia: od 55 mm do 60mm Moc silnika min: 1kW Waga: do 24 kg Tokarka Odległość między kłami od 1000 mm Maksymalna średnica toczenia od 200 mm Obroty wrzeciona do 4000 obr/min Ilość zakresów od 10 Moc silnika od 1,5 kw Waga do150 kg Spawarka TIG + Uchwyt TIG + Masowy + Elektrodowy + Przyłbica automatyczna Zakres prądu spawania TIG DC 3: 300 A Zakres prądu spawania TIG AC 5: 300 A str. 10

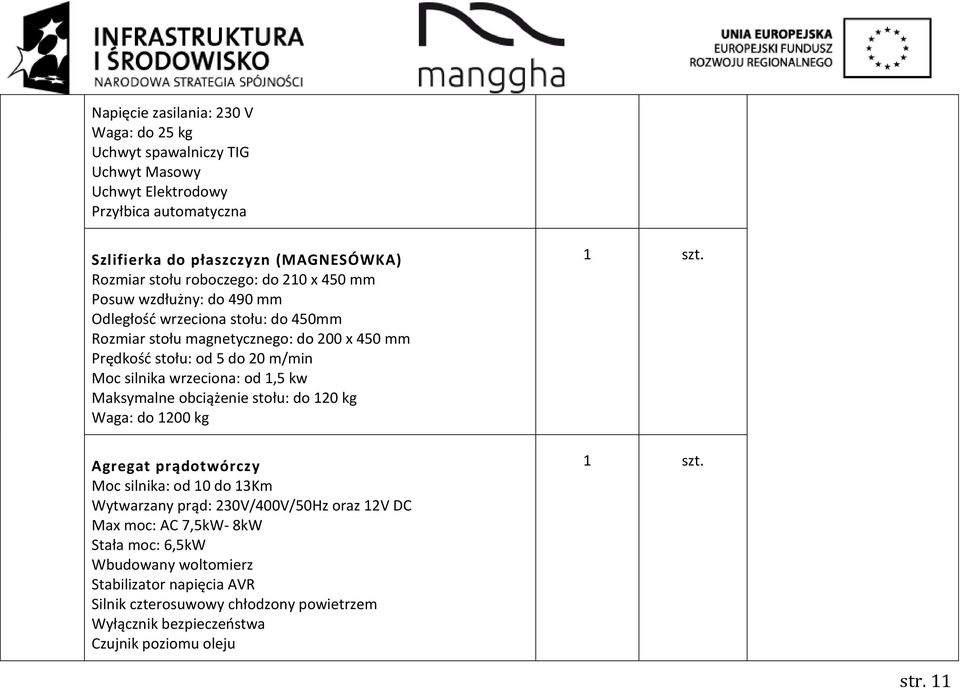

11 Napięcie zasilania: 230 V Waga: do 25 kg Uchwyt spawalniczy TIG Uchwyt Masowy Uchwyt Elektrodowy Przyłbica automatyczna Szlifierka do płaszczyzn (MAGNESÓWKA) Rozmiar stołu roboczego: do 210 x 450 mm Posuw wzdłużny: do 490 mm Odległość wrzeciona stołu: do 450mm Rozmiar stołu magnetycznego: do 200 x 450 mm Prędkość stołu: od 5 do 20 m/min Moc silnika wrzeciona: od 1,5 kw Maksymalne obciążenie stołu: do 120 kg Waga: do 1200 kg Agregat prądotwórczy Moc silnika: od 10 do 13Km Wytwarzany prąd: 230V/400V/50Hz oraz 12V DC Max moc: AC 7,5kW- 8kW Stała moc: 6,5kW Wbudowany woltomierz Stabilizator napięcia AVR Silnik czterosuwowy chłodzony powietrzem Wyłącznik bezpieczeństwa Czujnik poziomu oleju str. 11

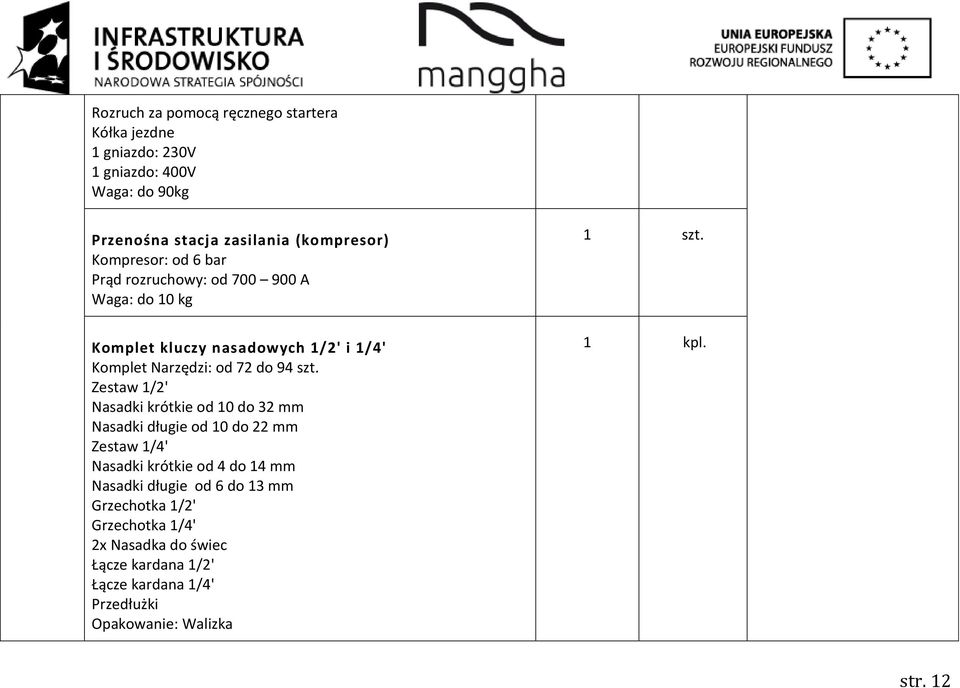

12 Rozruch za pomocą ręcznego startera Kółka jezdne 1 gniazdo: 230V 1 gniazdo: 400V Waga: do 90kg Przenośna stacja zasilania (kompresor) Kompresor: od 6 bar Prąd rozruchowy: od A Waga: do 10 kg Komplet kluczy nasadowych 1/2' i 1/4' Komplet Narzędzi: od 72 do 94 szt. Zestaw 1/2' Nasadki krótkie od 10 do 32 mm Nasadki długie od 10 do 22 mm Zestaw 1/4' Nasadki krótkie od 4 do 14 mm Nasadki długie od 6 do 13 mm Grzechotka 1/2' Grzechotka 1/4' 2x Nasadka do świec Łącze kardana 1/2' Łącze kardana 1/4' Przedłużki Opakowanie: Walizka 1 kpl. str. 12

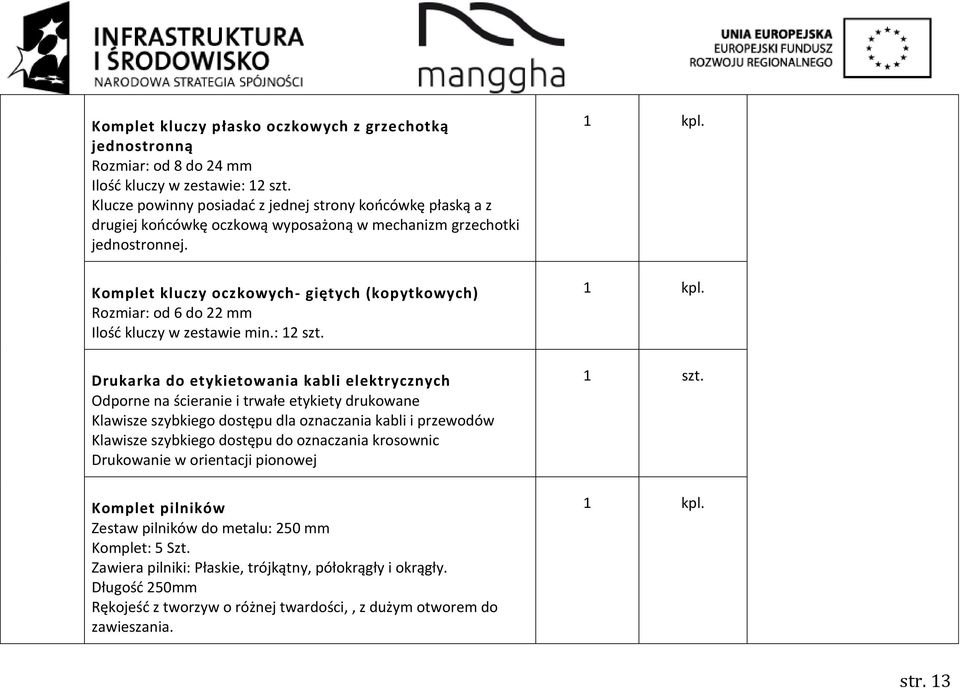

13 Komplet kluczy płasko oczkowych z grzechotką jednostronną Rozmiar: od 8 do 24 mm Ilość kluczy w zestawie: 12 szt. Klucze powinny posiadać z jednej strony końcówkę płaską a z drugiej końcówkę oczkową wyposażoną w mechanizm grzechotki jednostronnej. Komplet kluczy oczkowych- giętych (kopytkowych) Rozmiar: od 6 do 22 mm Ilość kluczy w zestawie min.: 12 szt. Drukarka do etykietowania kabli elektrycznych Odporne na ścieranie i trwałe etykiety drukowane Klawisze szybkiego dostępu dla oznaczania kabli i przewodów Klawisze szybkiego dostępu do oznaczania krosownic Drukowanie w orientacji pionowej Komplet pilników Zestaw pilników do metalu: 250 mm Komplet: 5 Szt. Zawiera pilniki: Płaskie, trójkątny, półokrągły i okrągły. Długość 250mm Rękojeść z tworzyw o różnej twardości,, z dużym otworem do zawieszania. 1 kpl. 1 kpl. 1 kpl. str. 13

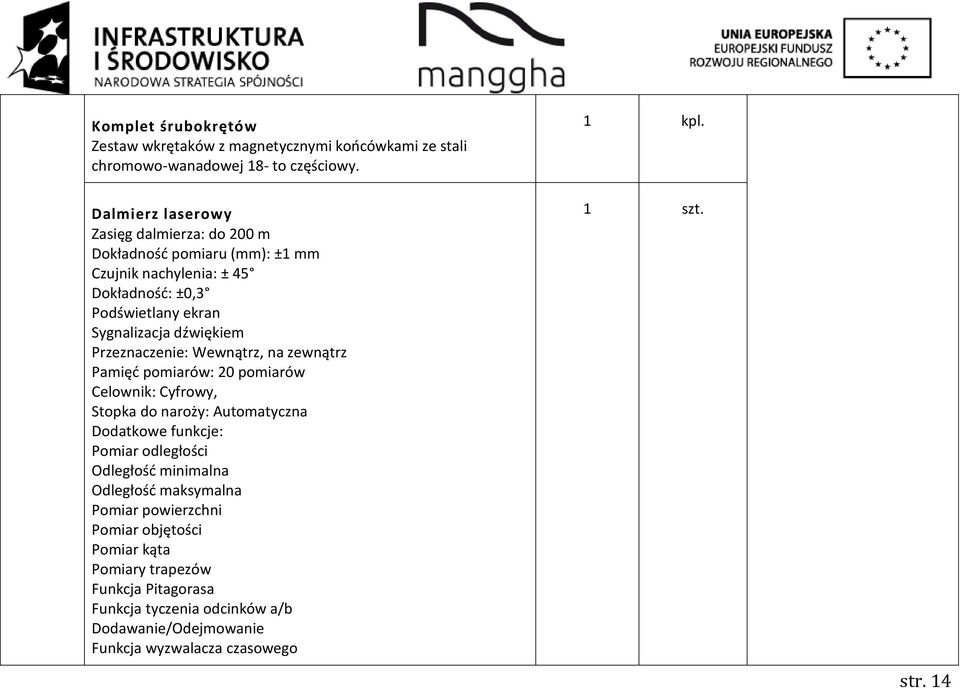

14 Komplet śrubokrętów Zestaw wkrętaków z magnetycznymi końcówkami ze stali chromowo-wanadowej 18- to częściowy. Dalmierz laserowy Zasięg dalmierza: do 200 m Dokładność pomiaru (mm): ±1 mm Czujnik nachylenia: ± 45 Dokładność: ±0,3 Podświetlany ekran Sygnalizacja dźwiękiem Przeznaczenie: Wewnątrz, na zewnątrz Pamięć pomiarów: 20 pomiarów Celownik: Cyfrowy, Stopka do naroży: Automatyczna Dodatkowe funkcje: Pomiar odległości Odległość minimalna Odległość maksymalna Pomiar powierzchni Pomiar objętości Pomiar kąta Pomiary trapezów Funkcja Pitagorasa Funkcja tyczenia odcinków a/b Dodawanie/Odejmowanie Funkcja wyzwalacza czasowego 1 kpl. str. 14

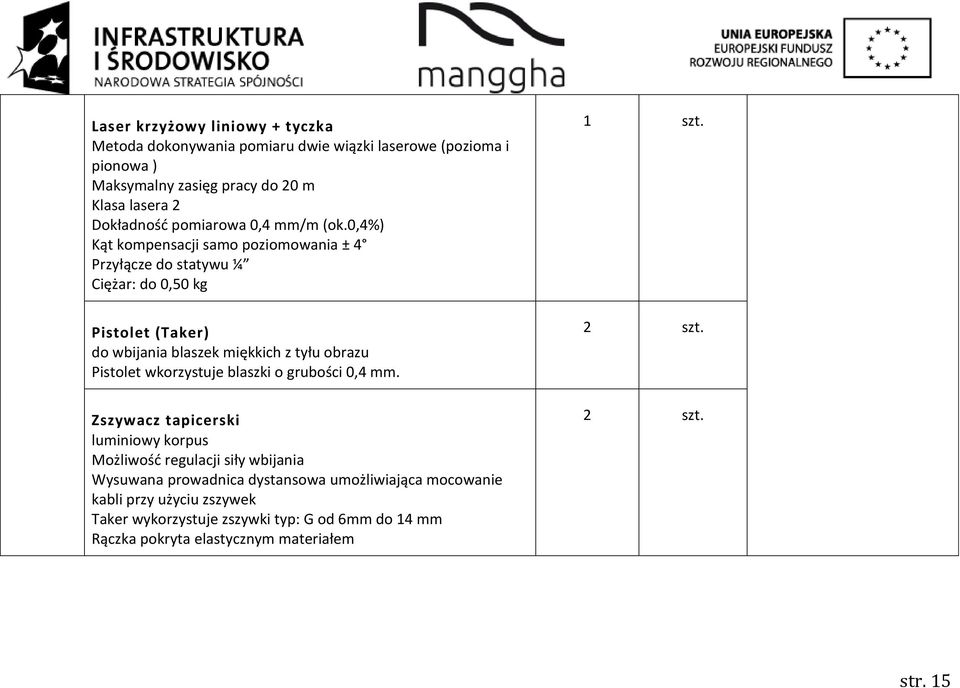

15 Laser krzyżowy liniowy + tyczka Metoda dokonywania pomiaru dwie wiązki laserowe (pozioma i pionowa ) Maksymalny zasięg pracy do 20 m Klasa lasera 2 Dokładność pomiarowa 0,4 mm/m (ok.0,4%) Kąt kompensacji samo poziomowania ± 4 Przyłącze do statywu ¼ Ciężar: do 0,50 kg Pistolet (Taker) do wbijania blaszek miękkich z tyłu obrazu Pistolet wkorzystuje blaszki o grubości 0,4 mm. Zszywacz tapicerski luminiowy korpus Możliwość regulacji siły wbijania Wysuwana prowadnica dystansowa umożliwiająca mocowanie kabli przy użyciu zszywek Taker wykorzystuje zszywki typ: G od 6mm do 14 mm Rączka pokryta elastycznym materiałem 2 szt. 2 szt. str. 15
