Projekt do konsultacji INSTRUKCJA RUCHU I EKSPLOATACJI SIECI DYSTRYBUCYJNEJ CZĘŚĆ SZCZEGÓŁOWA

Transkrypt

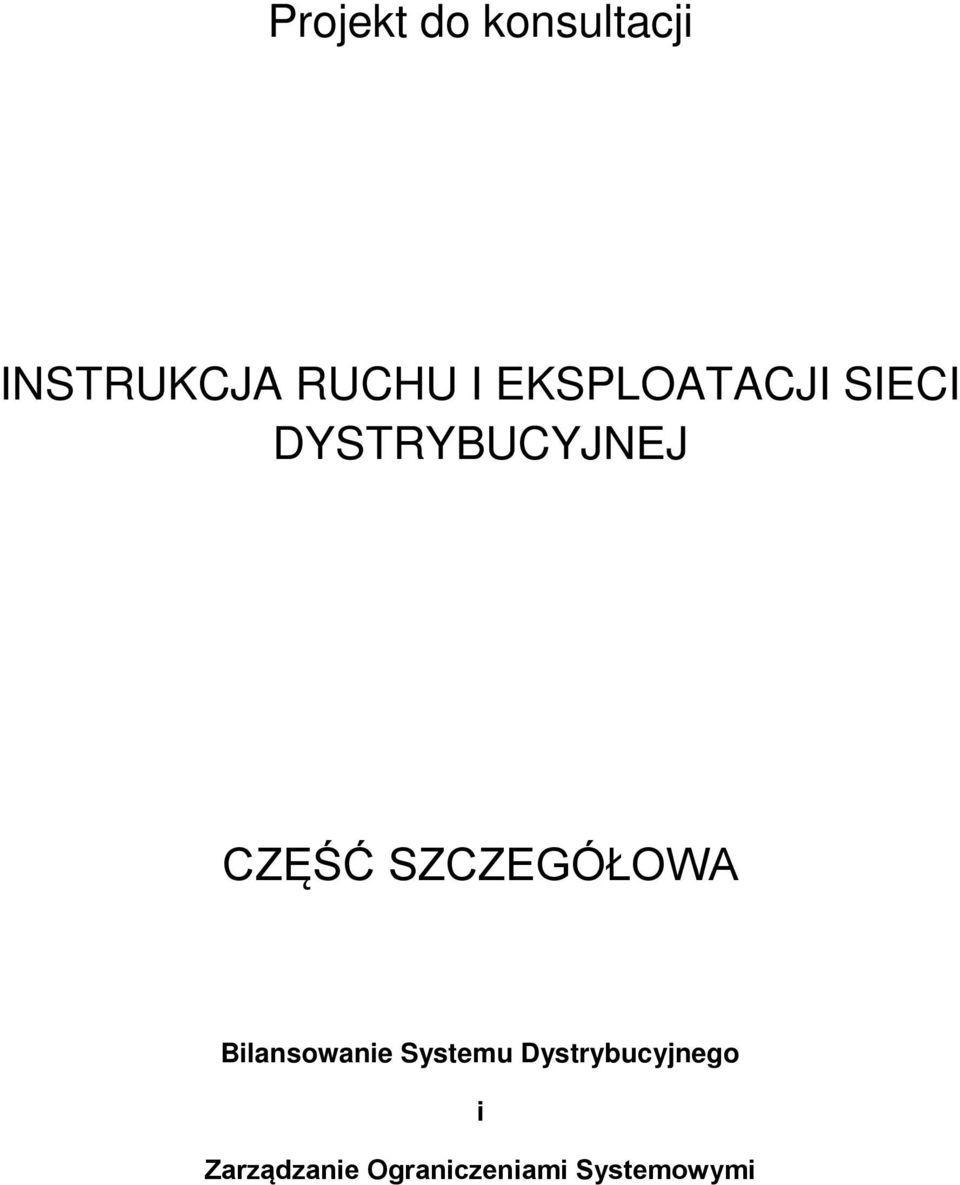

1 Projekt do konsultacji INSTRUKCJA RUCHU I EKSPLOATACJI SIECI DYSTRYBUCYJNEJ CZĘŚĆ SZCZEGÓŁOWA Bilansowanie Systemu Dystrybucyjnego i Zarządzanie Ograniczeniami Systemowymi

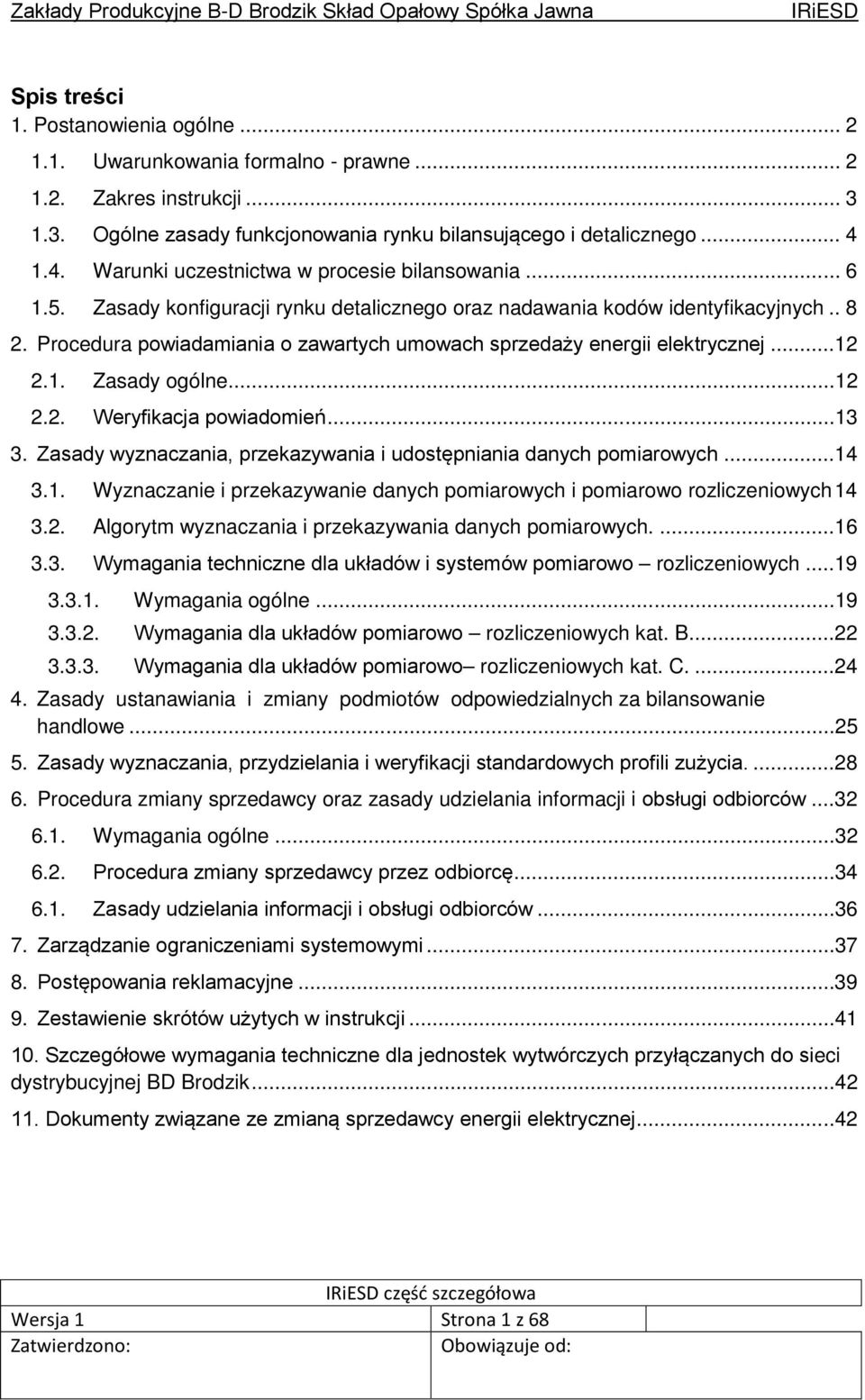

2 Spis treści 1. Postanowienia ogólne Uwarunkowania formalno - prawne Zakres instrukcji Ogólne zasady funkcjonowania rynku bilansującego i detalicznego Warunki uczestnictwa w procesie bilansowania Zasady konfiguracji rynku detalicznego oraz nadawania kodów identyfikacyjnych Procedura powiadamiania o zawartych umowach sprzedaży energii elektrycznej Zasady ogólne Weryfikacja powiadomień Zasady wyznaczania, przekazywania i udostępniania danych pomiarowych Wyznaczanie i przekazywanie danych pomiarowych i pomiarowo rozliczeniowych Algorytm wyznaczania i przekazywania danych pomiarowych Wymagania techniczne dla układów i systemów pomiarowo rozliczeniowych Wymagania ogólne Wymagania dla układów pomiarowo rozliczeniowych kat. B Wymagania dla układów pomiarowo rozliczeniowych kat. C Zasady ustanawiania i zmiany podmiotów odpowiedzialnych za bilansowanie handlowe Zasady wyznaczania, przydzielania i weryfikacji standardowych profili zużycia Procedura zmiany sprzedawcy oraz zasady udzielania informacji i obsługi odbiorców Wymagania ogólne Procedura zmiany sprzedawcy przez odbiorcę Zasady udzielania informacji i obsługi odbiorców Zarządzanie ograniczeniami systemowymi Postępowania reklamacyjne Zestawienie skrótów użytych w instrukcji Szczegółowe wymagania techniczne dla jednostek wytwórczych przyłączanych do sieci dystrybucyjnej BD Brodzik Dokumenty związane ze zmianą sprzedawcy energii elektrycznej...42 część szczegółowa Wersja 1 Strona 1 z 68

3 1. Postanowienia ogólne 1.1. Uwarunkowania formalno - prawne Zakłady Produkcyjne B-D Brodzik Skład Opałowy Spółka Jawna (BD Brodzik) jako Operator Systemu Dystrybucyjnego wprowadza niniejszą Instrukcję Ruchu i Eksploatacji Sieci Dystrybucyjnej (zwaną dalej I - Bilansowanie), na podstawie zapisów ustawy Prawo energetyczne Uwarunkowania formalno prawne części szczegółowej Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej bilansowanie systemu dystrybucyjnego i zarządzanie ograniczeniami systemowymi (-Bilansowanie) wynikają z następujących dokumentów: a) ustawy z dnia 10 kwietnia 1997 r. Prawo energetyczne, (Dz. U. z 2012 r. poz. 1059) oraz wydanymi na jej podstawie aktami wykonawczymi, b) koncesji Zakładów Produkcyjnych B-D Brodzik Skład Opałowy Spółka Jawna (zwanej dalej Operatorem Systemu Dystrybucyjnego w skrócie OSD ) na dystrybucję energii elektrycznej nr DEE/315/4158/W/DRG/2013/KL wydaną przez Prezesa URE w dniu 6 marca 2013 roku (wraz z późniejszymi zmianami), c) decyzji Prezesa URE z dnia 19 lutego 2014 r. o wyznaczeniu Operatorem Systemu Dystrybucyjnego Elektroenergetycznego Zakłady Produkcyjne B-D Brodzik Skład Opałowy Spółka Jawna, na okres od 1 maja 2014 r. do 11 marca 2023, d) aktualnej taryfy (BD Brodzik), e) Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej OSD nadrzędnego tj. TAURON Dystrybucja S.A. f) Instrukcji Ruchu i Eksploatacji Sieci Przesyłowej (IRiESP), Bilansowanie uwzględnia postanowienia IRiESP opracowanej przez Operatora Systemu Przesyłowego (OSP), umożliwiając podmiotom przyłączonym do sieci dystrybucyjnej uczestnictwo w rynku bilansującym Data wejścia w życie -Bilansowanie jest wpisywana na jej stronie tytułowej Zmiana -Bilansowanie przeprowadzana jest poprzez wydanie nowej -Bilansowanie albo poprzez wydanie Karty aktualizacji obowiązującej -Bilansowanie Każda zmiana -Bilansowanie jest poprzedzona procesem konsultacji z użytkownikami systemu Karta aktualizacji zawiera w szczególności: a) przyczynę aktualizacji -Bilansowanie, b) zakres aktualizacji -Bilansowanie, część szczegółowa Wersja 1 Strona 2 z 68

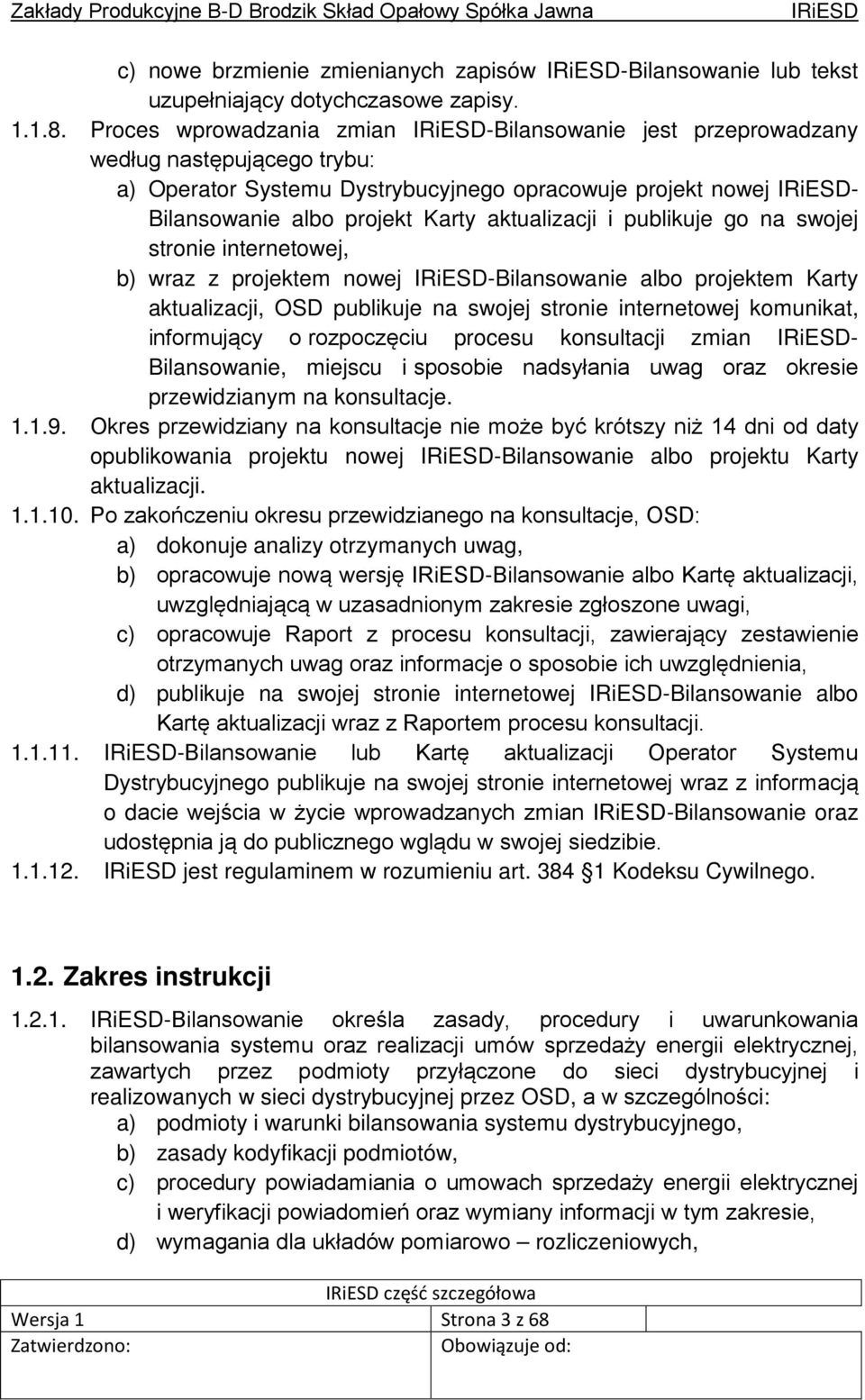

4 c) nowe brzmienie zmienianych zapisów -Bilansowanie lub tekst uzupełniający dotychczasowe zapisy Proces wprowadzania zmian -Bilansowanie jest przeprowadzany według następującego trybu: a) Operator Systemu Dystrybucyjnego opracowuje projekt nowej - Bilansowanie albo projekt Karty aktualizacji i publikuje go na swojej stronie internetowej, b) wraz z projektem nowej -Bilansowanie albo projektem Karty aktualizacji, OSD publikuje na swojej stronie internetowej komunikat, informujący o rozpoczęciu procesu konsultacji zmian - Bilansowanie, miejscu i sposobie nadsyłania uwag oraz okresie przewidzianym na konsultacje Okres przewidziany na konsultacje nie może być krótszy niż 14 dni od daty opublikowania projektu nowej -Bilansowanie albo projektu Karty aktualizacji Po zakończeniu okresu przewidzianego na konsultacje, OSD: a) dokonuje analizy otrzymanych uwag, b) opracowuje nową wersję -Bilansowanie albo Kartę aktualizacji, uwzględniającą w uzasadnionym zakresie zgłoszone uwagi, c) opracowuje Raport z procesu konsultacji, zawierający zestawienie otrzymanych uwag oraz informacje o sposobie ich uwzględnienia, d) publikuje na swojej stronie internetowej -Bilansowanie albo Kartę aktualizacji wraz z Raportem procesu konsultacji Bilansowanie lub Kartę aktualizacji Operator Systemu Dystrybucyjnego publikuje na swojej stronie internetowej wraz z informacją o dacie wejścia w życie wprowadzanych zmian -Bilansowanie oraz udostępnia ją do publicznego wglądu w swojej siedzibie jest regulaminem w rozumieniu art Kodeksu Cywilnego Zakres instrukcji Bilansowanie określa zasady, procedury i uwarunkowania bilansowania systemu oraz realizacji umów sprzedaży energii elektrycznej, zawartych przez podmioty przyłączone do sieci dystrybucyjnej i realizowanych w sieci dystrybucyjnej przez OSD, a w szczególności: a) podmioty i warunki bilansowania systemu dystrybucyjnego, b) zasady kodyfikacji podmiotów, c) procedury powiadamiania o umowach sprzedaży energii elektrycznej i weryfikacji powiadomień oraz wymiany informacji w tym zakresie, d) wymagania dla układów pomiarowo rozliczeniowych, część szczegółowa Wersja 1 Strona 3 z 68

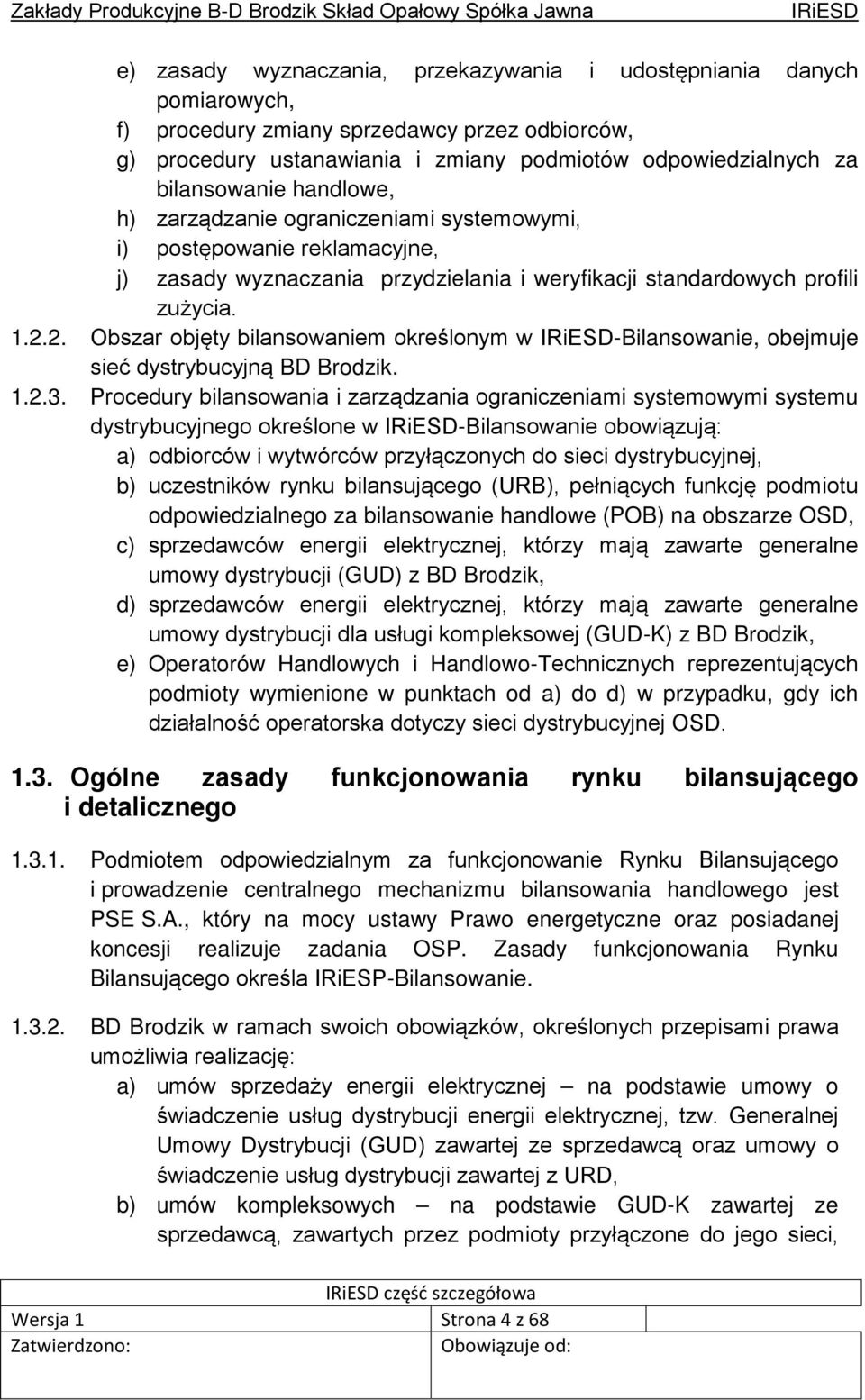

5 e) zasady wyznaczania, przekazywania i udostępniania danych pomiarowych, f) procedury zmiany sprzedawcy przez odbiorców, g) procedury ustanawiania i zmiany podmiotów odpowiedzialnych za bilansowanie handlowe, h) zarządzanie ograniczeniami systemowymi, i) postępowanie reklamacyjne, j) zasady wyznaczania przydzielania i weryfikacji standardowych profili zużycia Obszar objęty bilansowaniem określonym w -Bilansowanie, obejmuje sieć dystrybucyjną BD Brodzik Procedury bilansowania i zarządzania ograniczeniami systemowymi systemu dystrybucyjnego określone w -Bilansowanie obowiązują: a) odbiorców i wytwórców przyłączonych do sieci dystrybucyjnej, b) uczestników rynku bilansującego (URB), pełniących funkcję podmiotu odpowiedzialnego za bilansowanie handlowe (POB) na obszarze OSD, c) sprzedawców energii elektrycznej, którzy mają zawarte generalne umowy dystrybucji (GUD) z BD Brodzik, d) sprzedawców energii elektrycznej, którzy mają zawarte generalne umowy dystrybucji dla usługi kompleksowej (GUD-K) z BD Brodzik, e) Operatorów Handlowych i Handlowo-Technicznych reprezentujących podmioty wymienione w punktach od a) do d) w przypadku, gdy ich działalność operatorska dotyczy sieci dystrybucyjnej OSD Ogólne zasady funkcjonowania rynku bilansującego i detalicznego Podmiotem odpowiedzialnym za funkcjonowanie Rynku Bilansującego i prowadzenie centralnego mechanizmu bilansowania handlowego jest PSE S.A., który na mocy ustawy Prawo energetyczne oraz posiadanej koncesji realizuje zadania OSP. Zasady funkcjonowania Rynku Bilansującego określa IRiESP-Bilansowanie BD Brodzik w ramach swoich obowiązków, określonych przepisami prawa umożliwia realizację: a) umów sprzedaży energii elektrycznej na podstawie umowy o świadczenie usług dystrybucji energii elektrycznej, tzw. Generalnej Umowy Dystrybucji (GUD) zawartej ze sprzedawcą oraz umowy o świadczenie usług dystrybucji zawartej z URD, b) umów kompleksowych na podstawie GUD-K zawartej ze sprzedawcą, zawartych przez podmioty przyłączone do jego sieci, część szczegółowa Wersja 1 Strona 4 z 68

6 przy uwzględnieniu możliwości technicznych systemu dystrybucyjnego oraz przy zachowaniu jego bezpieczeństwa BD Brodzik uczestniczy w administrowaniu rynkiem bilansującym w zakresie obsługi Jednostek Grafikowych (JG), na które składają się Miejsca Dostarczania Energii Rynku Bilansującego (MB) z obszaru zarządzanej przez niego sieci Uczestnik Rynku Detalicznego (URD) jest bilansowany handlowo na rynku bilansującym przez URB. URB pełni dla URD na rynku energii elektrycznej, funkcję podmiotu odpowiedzialnego za bilansowanie handlowe (POB) POB jest wskazywany przez sprzedawcę oraz przedsiębiorstwo zajmujące się wytwarzaniem energii elektrycznej, w umowie o świadczenie usług dystrybucji. Rozliczeń wynikających z niezbilansowania energii elektrycznej dostarczanej i pobieranej z systemu, dla danego punktu poboru energii (PPE), dokonuje tylko jeden POB Zmiana POB odbywa się na warunkach i zasadach określonych w - Bilansowanie Podstawą dokonania zmiany, o której mowa w pkt , jest wprowadzenie odpowiednich zmian we wszystkich wymaganych umowach pomiędzy BD Brodzik, sprzedawcą, wytwórcą, dotychczasowym POB i POB przejmującym odpowiedzialność za bilansowanie handlowe Informacja o podmiotach pełniących funkcję sprzedawcy rezerwowego, o których mowa w ustawie Prawo energetyczne, podana jest na stronie internetowej BD Brodzik pod adresem oraz udostępniana jest w siedzibie BD Brodzik BD Brodzik zamieszcza na swojej stronie internetowej oraz udostępnia do publicznego wglądu w swojej siedzibie: a) aktualną listę sprzedawców energii elektrycznej, z którymi zawarł GUD, b) aktualną listę sprzedawców energii elektrycznej, z którymi zawarł GUD-K, c) informacje o sprzedawcy z urzędu energii elektrycznej, d) wzorce umów zawieranych z użytkownikami systemu, w szczególności wzorce umów zawieranych z odbiorcami końcowymi oraz ze sprzedawcami energii elektrycznej i URB pełniącymi funkcję podmiotu odpowiedzialnego za bilansowanie handlowe. część szczegółowa Wersja 1 Strona 5 z 68

7 1.4. Warunki uczestnictwa w procesie bilansowania Operator Systemu Dystrybucyjnego zapewnia podmiotom przyłączonym do sieci dystrybucyjnej fizyczną realizację umów sprzedaży energii elektrycznej zawartych przez te podmioty, jeżeli zostaną one zgłoszone do OSD w obowiązującej formie, trybie i terminie oraz pod warunkiem spełnienia przez te podmioty wymagań realizacyjnych ustalonych w i umowach dystrybucji Wytwórcy, odbiorcy, sprzedawcy oraz przedsiębiorstwa obrotu mogą zlecić wykonywanie swoich obowiązków wynikających z -Bilansowanie innym podmiotom. Podmioty te działają w imieniu i na rzecz wytwórcy, odbiorcy, sprzedawcy lub przedsiębiorstwa obrotu, muszą posiadać zawartą z OSD umowę o świadczenie usług dystrybucji Warunki i wymagania formalno-prawne OSD, z zachowaniem wymagań punktu , realizuje zawarte przez URD umowy sprzedaży energii, po: a) uzyskaniu przez URD odpowiednich koncesji jeżeli jest taki wymóg prawny, b) zawarciu przez URD umowy o świadczenie usług dystrybucji z OSD, c) zawarciu przez URD typu odbiorca (URD0), umowy z wybranym sprzedawcą, posiadającym zawartą umowę generalną o świadczenie usług dystrybucji z OSD zawarcia przez URD typu wytwórca (URDW), umowy z wybranym POB, posiadającym zawartą umowę generalną o świadczenie usług dystrybucji z OSD Umowa o świadczenie usług dystrybucji zawarta pomiędzy URD a OSD, spełnia wymagania określone w art. 5 ust. 2 pkt 2 i ust. 2a) pkt 1 ustawy Prawo energetyczne oraz powinna zawierać, co najmniej następujące elementy: a) zobowiązanie stron do stosowania w pełnym zakresie postanowień -Bilansowanie, b) wskazanie POB oraz zasad jego zmiany w przypadku URD typu wytwórca, c) algorytm wyznaczania rzeczywistej ilości energii w Punkcie Dostarczania Energii (PDE), d) oznaczenie wybranego przez odbiorcę sprzedawcy (posiadającego zawartą umowę dystrybucji z OSD oraz w sytuacji, z którym ma zawartą umowę sprzedaży energii elektrycznej oraz zasady zmiany tego sprzedawcy, Podmiot posiadający zawartą umowę przesyłową z OSP, przydzielone i uaktywnione przez OSP MB w sieci OSD, zawartą umowę o świadczenie część szczegółowa Wersja 1 Strona 6 z 68

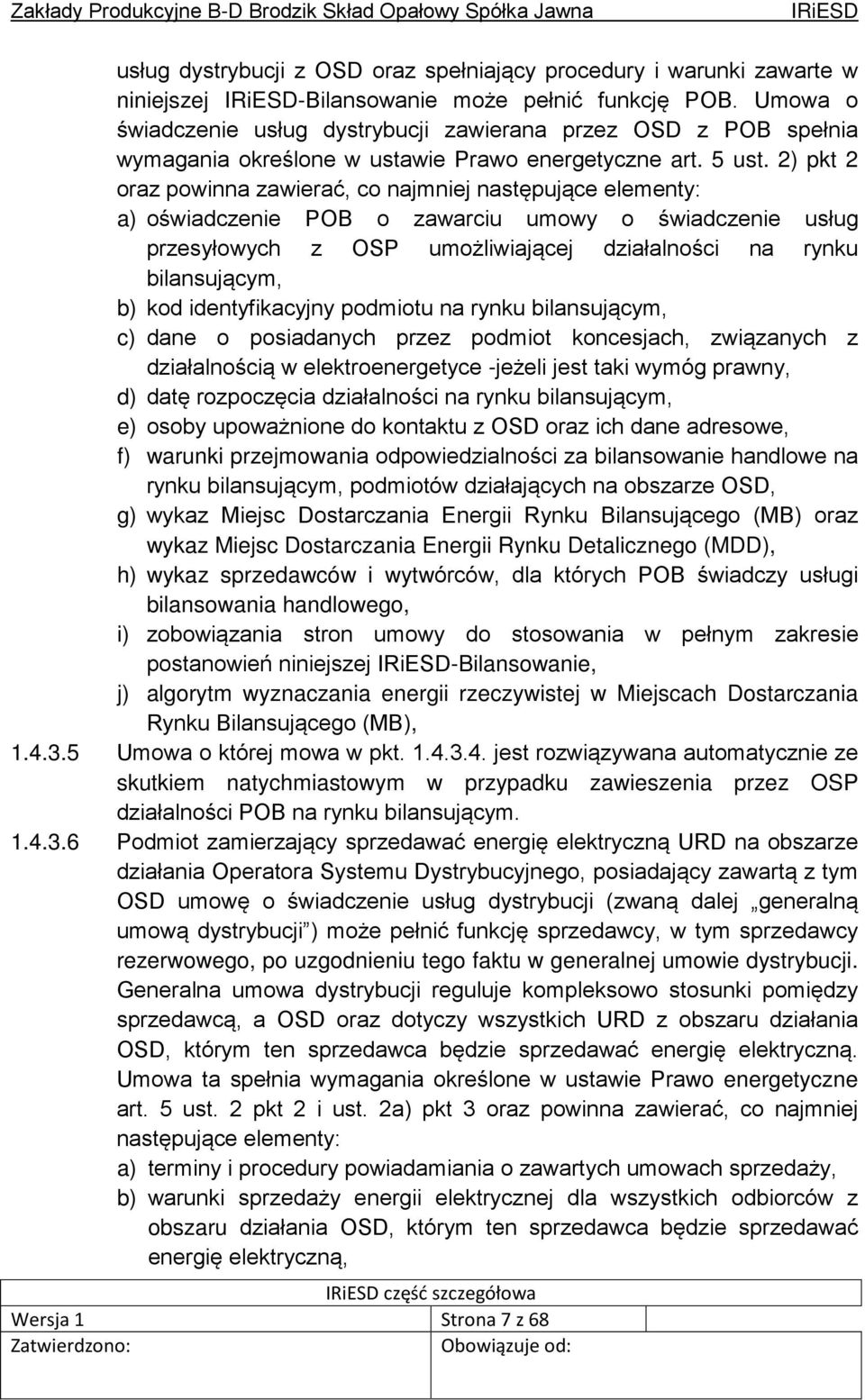

8 usług dystrybucji z OSD oraz spełniający procedury i warunki zawarte w niniejszej -Bilansowanie może pełnić funkcję POB. Umowa o świadczenie usług dystrybucji zawierana przez OSD z POB spełnia wymagania określone w ustawie Prawo energetyczne art. 5 ust. 2) pkt 2 oraz powinna zawierać, co najmniej następujące elementy: a) oświadczenie POB o zawarciu umowy o świadczenie usług przesyłowych z OSP umożliwiającej działalności na rynku bilansującym, b) kod identyfikacyjny podmiotu na rynku bilansującym, c) dane o posiadanych przez podmiot koncesjach, związanych z działalnością w elektroenergetyce -jeżeli jest taki wymóg prawny, d) datę rozpoczęcia działalności na rynku bilansującym, e) osoby upoważnione do kontaktu z OSD oraz ich dane adresowe, f) warunki przejmowania odpowiedzialności za bilansowanie handlowe na rynku bilansującym, podmiotów działających na obszarze OSD, g) wykaz Miejsc Dostarczania Energii Rynku Bilansującego (MB) oraz wykaz Miejsc Dostarczania Energii Rynku Detalicznego (MDD), h) wykaz sprzedawców i wytwórców, dla których POB świadczy usługi bilansowania handlowego, i) zobowiązania stron umowy do stosowania w pełnym zakresie postanowień niniejszej -Bilansowanie, j) algorytm wyznaczania energii rzeczywistej w Miejscach Dostarczania Rynku Bilansującego (MB), Umowa o której mowa w pkt jest rozwiązywana automatycznie ze skutkiem natychmiastowym w przypadku zawieszenia przez OSP działalności POB na rynku bilansującym Podmiot zamierzający sprzedawać energię elektryczną URD na obszarze działania Operatora Systemu Dystrybucyjnego, posiadający zawartą z tym OSD umowę o świadczenie usług dystrybucji (zwaną dalej generalną umową dystrybucji ) może pełnić funkcję sprzedawcy, w tym sprzedawcy rezerwowego, po uzgodnieniu tego faktu w generalnej umowie dystrybucji. Generalna umowa dystrybucji reguluje kompleksowo stosunki pomiędzy sprzedawcą, a OSD oraz dotyczy wszystkich URD z obszaru działania OSD, którym ten sprzedawca będzie sprzedawać energię elektryczną. Umowa ta spełnia wymagania określone w ustawie Prawo energetyczne art. 5 ust. 2 pkt 2 i ust. 2a) pkt 3 oraz powinna zawierać, co najmniej następujące elementy: a) terminy i procedury powiadamiania o zawartych umowach sprzedaży, b) warunki sprzedaży energii elektrycznej dla wszystkich odbiorców z obszaru działania OSD, którym ten sprzedawca będzie sprzedawać energię elektryczną, część szczegółowa Wersja 1 Strona 7 z 68

9 c) zasady obejmowania nią kolejnych URD i zobowiązania stron w tym zakresie, d) wskazanie wybranego przez sprzedawcę POB, który ma zawartą umowę dystrybucji z OSD, e) wykaz URD przyłączonych do sieci dystrybucyjnej OSD, którzy zawarli umowę sprzedaży z tym sprzedawcą, f) zasady i terminy przekazywania informacji dotyczących rozwiązywania umów, w tym umów sprzedaży zawartych przez sprzedawcę z odbiorcami, g) zasady wchodzenia w życie i rozwiązywania umów sprzedaży zawieranych przez odbiorców z kolejnym sprzedawcą, h) osoby upoważnione do kontaktu z OSD oraz ich dane adresowe, i) zasady wstrzymywania przez OSD dostarczania energii do URD w przypadkach określonych w przepisach ustawy Prawo energetyczne i aktach wykonawczych do tej ustawy, j) zakres i zasady udostępniania danych dotyczących URD, które są konieczne dla ich właściwej obsługi, k) algorytmy wyznaczania rzeczywistych ilości energii w Punktach Dostarczania Energii (PDE) i w Miejscach Dostarczania Energii Rynku Detalicznego (MDD), l) zobowiązanie stron umowy do stosowania w pełnym zakresie postanowień -Bilansowanie, m) zasady rozwiązania umowy, w tym w przypadku zaprzestania działalności przez POB tego sprzedawcy Zasady konfiguracji rynku detalicznego oraz nadawania kodów identyfikacyjnych OSD bierze udział w administrowaniu konfiguracją Rynku Bilansującego na zasadach określonych w IRiESP oraz administruje konfiguracją Rynku Detalicznego W ramach obowiązków związanych z administrowaniem konfiguracją Rynku Bilansującego i Rynku Detalicznego w obszarze sieci dystrybucyjnej, OSD realizuje następujące zadania: a) przyporządkowywanie do POB określonych MB służących do reprezentowania na Rynku Bilansującym ilości dostarczanej energii elektrycznej na podstawie danych konfiguracyjnych przekazanych przez OSP oraz umów przesyłowych i dystrybucji, b) przyporządkowywanie sprzedawców oraz URD typu wytwórca do poszczególnych MB, przydzielonych POB, jako podmiotowi część szczegółowa Wersja 1 Strona 8 z 68

10 prowadzącemu bilansowanie handlowe na RB, na podstawie umów dystrybucji i generalnych umów dystrybucji, c) przyporządkowywanie URD do poszczególnych MDD przydzielonych sprzedawcom realizującym umowy sprzedaży energii w sieci dystrybucyjnej na podstawie generalnych umów dystrybucji, d) udział w procedurze zmiany POB przez sprzedawcę lub URD typu wytwórca, e) przekazywanie do OSP danych konfiguracyjnych niezbędnych do monitorowania poprawności konfiguracji rynku hurtowego, f) rozpatrywanie reklamacji POB dotyczących danych konfiguracyjnych i wprowadzanie niezbędnych korekt OSD nadaje kody identyfikacyjne podmiotom, których urządzenia są przyłączone do sieci dystrybucyjnej nieobjętej obszarem Rynku Bilansującego. Dla podmiotu, którego urządzenia są przyłączone do sieci przesyłowej lub dystrybucyjnej objętej obszarem Rynku Bilansującego stosowany jest kod identyfikacyjny nadany przez OSP OSD nadaje kody identyfikacyjne sprzedawcom realizującym umowy sprzedaży energii w sieci OSD oraz URD przyłączonym do sieci dystrybucyjnej zarządzanej przez OSD. Kody te zawierają czteroliterowe oznaczenie podmiotu, oznaczenie Operatora Systemu Dystrybucyjnego, literę charakteryzującą podmiot oraz numer podmiotu i mają następującą postać: a) URD typu wytwórca AAAA_Kod OSD_W_XXXX, gdzie:...(oznaczenie literowe podmiotu)......(oznaczenie kodowe OSD)..._W_...(numer podmiotu)..., b) URD typu odbiorca AAAA_Kod OSD_O_XXXX, gdzie: (oznaczenie literowe podmiotu)_(oznaczenie kodowe OSD)_O_(numer podmiotu), c) Sprzedawca AAAA_Kod OSD_P_XXXX, gdzie: (oznaczenie literowe podmiotu)_(oznaczenie kodowe OSD)_P_(numer podmiotu) Oznaczenia kodowe OSD są zgodne z nadanym przez OSP czteroliterowym oznaczeniem wynikającym z zawartej pomiędzy Operatorem Systemu Dystrybucyjnego i Operatorem Systemu Przesyłowego umowy o świadczenie usług przesyłowych Sprzedawcy nieposiadający jeszcze kodów indentyfikacyjnych mogą zwrócić się do dowolnego OSD o nadanie im kodu identyfikacyjnego Sprzedawca jest zobowiązany do potwierdzenia Operatorowi Systemu Dystrybucyjnego faktu rejestracji (posiadania kodu identyfikacyjnego) przed część szczegółowa Wersja 1 Strona 9 z 68

11 pierwszym zgłoszeniem do niego umowy sprzedaży energii elektrycznej, o ile jest to inny operator niż ten, który nadał temu sprzedawcy kod identyfikacyjny W przypadku sprzedawców zarejestrowanych przez OSP stosowane są nadane temu podmiotowi kody, przy czym jest wymagane potwierdzenie Operatorowi Systemu Dystrybucyjnego faktu rejestracji przed pierwszym zgłoszeniem do niego umowy sprzedaży energii elektrycznej Nadanie kodów identyfikacyjnych oraz potwierdzenie faktu rejestracji sprzedawcy odbywa się poprzez zawarcie umowy dystrybucyjnej lub generalnej umowy dystrybucyjnej pomiędzy podmiotem oraz właściwym Operatorem Systemu Dystrybucyjnego. Umowy te zawierają również niezbędne elementy, o których mowa w innych rozdziałach OSD nadaje kody identyfikacyjne obiektom rynku detalicznego wykorzystywanym w procesie wyznaczania danych pomiaroworozliczeniowych Kody Miejsc Dostarczania Energii Rynku Detalicznego (MDD) mają następującą postać: MDD_AAAA_XX_XXXX_XX (19 znaków), gdzie: (rodzaj obiektu)_(oznaczenie literowe POB)_(kod typu URD w MDD)_(numer obiektu MB)_(numer obiektu RD), MDD (Miejsce Dostarczania Energii Rynku Detalicznego) określony przez OSD punkt w sieci dystrybucyjnej poza obszarem Rynku Bilansującego, w którym następuje przekazanie energii pomiędzy sprzedawcą lub POB a URD, gdzie: FMDD punkt, w którym ilość energii elektrycznej dostarczonej albo odebranej jest wyznaczana na podstawie wielkości energii zarejestrowanej przez urządzenia pomiarowo-rozliczeniowe umożliwiające rejestrację danych godzinowych oraz odpowiednich algorytmów obliczeniowych. PMDD punkt, w którym ilość energii elektrycznej dostarczonej albo odebranej jest wyznaczana na podstawie wielkości energii zarejestrowanej przez urządzenia pomiarowo-rozliczeniowe niemających możliwości rejestracji danych godzinowych, standartowych profili zużycia oraz odpowiednich algorytmów obliczeniowych Kody Punktów Dostarczania Energii (PDE) mają następującą postać: PDE_AAAA_Kod OSD_A_XXXX, gdzie: (rodzaj obiektu)_(oznaczenie literowe podmiotu)_(kod OSD)_(typ URD)_(numer podmiotu), część szczegółowa Wersja 1 Strona 10 z 68

12 PDE (Punkt dostarczania energii) miejsce przyłączenia URD do sieci dystrybucyjnej poza obszarem Rynku Bilansującego, obejmujące jeden lub więcej fizycznych punktów przyłączenia do sieci, dla których realizowany jest proces bilansowania handlowego Kody Fizycznych Punktów Pomiarowych (FPP) mają następującą postać: AAAAAA_XX, gdzie: (kod obiektu energetycznego)_(kod urządzenia energetycznego), FPP (Fizyczny Punkt Pomiarowy) punkt w sieci wyposażony w urządzenia pomiarowo-rozliczeniowe umożliwiające rejestrację danych godzinowych, w którym dokonywany jest rzeczywisty pomiar przepływającej energii elektrycznej w okresach uśredniania nie większych niż obowiązujące w rozliczeniach na RB Kody Punktów Poboru Energii (PPE) mają następującą postać: AA_KodOSD_XXXXXXXXXX_XX, gdzie: (kod kraju)_(kod OSD)_(unikalne dopełnienie)_(liczba kontrolna) PPE (Punkt Poboru Energii) punkt, w którym produkty energetyczne (energia, usługi przesyłowe, moc, etc.) są mierzone przez urządzenia umożliwiające rejestrację danych godzinowych. Jest to najmniejsza jednostka, dla której odbywa się zbilansowanie dostaw, oraz dla której może nastąpić zmiana dostawcy. PPE może być zarówno punktem fizycznym, jak i logicznym. część szczegółowa Wersja 1 Strona 11 z 68

13 2. Procedura powiadamiania o zawartych umowach sprzedaży energii elektrycznej 2.1. Zasady ogólne Powiadamianie o zawartych umowach sprzedaży lub umowach kompleksowych dokonywane jest zgodnie z pkt BD Brodzik przyjmuje od sprzedawców powiadomienia o zawartych umowach sprzedaży lub umowach kompleksowych na formularzach określonych w pkt Proces zmiany sprzedawcy, o którym mowa w rozdziale 6, rozpoczyna się od dnia otrzymania przez BD Brodzik od sprzedawcy powiadomienia, o którym mowa w pkt Strony umowy sprzedaży energii elektrycznej lub umowy kompleksowej są zobowiązane do informowania BD Brodzik o zmianach dokonanych w ww. umowach. Powiadomienia należy dokonać poprzez dedykowany formularz określonym przez BD Brodzik, z wyprzedzeniem co najmniej 7-u dni kalendarzowych Dla umów sprzedaży energii elektrycznej lub umów kompleksowych dotyczących nowego PPE lub nowego URD w danym PPE, sprzedawca zgłasza je do BD Brodzik za pośrednictwem powiadomienia o którym mowa w pkt 6.2. Weryfikacja powiadomienia następuje w okresie 5 dni roboczych od dnia otrzymania powiadomienia przez BD Brodzik, z uwzględnieniem możliwości korekty błędów i uzupełnienia braków formalnych w terminach, o których mowa w pkt i W tym czasie BD Brodzik informuje sprzedawcę o wyniku weryfikacji. W przypadku weryfikacji pozytywnej następuje zabudowa układu pomiarowego lub podanie napięcie, a następnie BD Brodzik informuje sprzedawcę o dacie rozpoczęcia realizacji zgłoszonej przez niego umowy sprzedaży lub umowy kompleksowej Rozdzielenie umowy kompleksowej na umowę sprzedaży oraz umowę dystrybucyjną bez dokonywania zmiany sprzedawcy, wymaga zgłoszenia umowy sprzedaży na zasadach i w trybie określonym w pkt. 6. Rozdzielenie umowy kompleksowej nie wymaga dostosowania układów pomiaroworozliczeniowych do wymagań określonych w i rozporządzeniu w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. część szczegółowa Wersja 1 Strona 12 z 68

14 2.2. Weryfikacja powiadomień BD Brodzik dokonuje weryfikacji otrzymanych powiadomień o zawartych umowach sprzedaży energii elektrycznej lub umowach kompleksowych, pod względem ich kompletności, oraz zgodności z zasadami opisanymi w BD Brodzik przekazuje do sprzedawcy informację o pozytywnym lub negatywnym wyniku przeprowadzonej weryfikacji. W przypadku pozytywnej weryfikacji powiadomienia, BD Brodzik przekazuje do URD informację o przyjęciu do realizacji nowej umowy sprzedaży energii elektrycznej lub umowy kompleksowej wraz z oznaczeniem nowego sprzedawcy Ponowne rozpatrzenie powiadomienia, w przypadku weryfikacji negatywnej, o której mowa w pkt , wymaga zgłoszenia umowy zgodnie z pkt W przypadku pozytywnej weryfikacji powiadomień o zawartych umowach sprzedaży energii elektrycznej lub o umowach kompleksowych, o których mowa w pkt , BD Brodzik przystępuje do konfiguracji Punktów Dostarczania Energii (PDE) należących do URD oraz do MDD wchodzących w skład MB przyporządkowanego POB. część szczegółowa Wersja 1 Strona 13 z 68

15 3. Zasady wyznaczania, przekazywania i udostępniania danych pomiarowych 3.1. Wyznaczanie i przekazywanie danych pomiarowych i pomiarowo rozliczeniowych OSD pełni funkcję Operatora Pomiarów i administruje danymi pomiarowymi w obszarze sieci dystrybucyjnej. OSD może zlecić realizacje funkcji Operatora Pomiarowego innemu podmiotowi Administrowanie przez OSD danymi pomiarowymi w obszarze sieci dystrybucyjnej polega na wyznaczaniu ilości dostaw energii, dla potrzeb rozliczeń na Rynku Bilansującym oraz Rynku Detalicznym i obejmuje następujące zadania: a) eksploatacja i rozwój Lokalnego Systemu Pomiarowo-Rozliczeniowego (LSPR), służącego pozyskiwaniu, przetwarzaniu oraz zarządzaniu danymi pomiarowymi, b) akwizycja danych pomiarowych z układów pomiarowo-rozliczeniowych energii elektrycznej zainstalowanych na obszarze działania OSD, c) wyznaczanie ilości dostaw energii elektrycznej w poszczególnych fizycznych punktach poboru energii z sieci dystrybucyjnej określonych w rozdziale 1.6., d) agregacja ilości dostarczanej energii elektrycznej w poszczególnych wirtualnych punktach poboru energii z sieci dystrybucyjnej określonych w rozdziale 1.6., e) udostępnianie OSP, POB, sprzedawcom oraz URD danych pomiarowych i pomiarowo-rozliczeniowych, f) rozpatrywanie reklamacji, zgłaszanych przez podmioty wymienione w ppkt. e), dotyczących przyporządkowanych im ilości dostarczanej energii elektrycznej i wprowadzanie niezbędnych korekt w wymagających tego przypadkach OSD pozyskuje dane pomiarowe i wyznacza rzeczywiste ilości dostaw energii elektrycznej poprzez Lokalny System Pomiarowo-Rozliczeniowy (LSPR) OSD wyznacza godzinowe ilości energii rzeczywistej, o której mowa w punkcie c) i punkcie d), w podziale na rzeczywistą ilość energii pobraną z sieci i oddaną do sieci dystrybucyjnej OSD wyznacza ilości energii rzeczywistej wynikającej z fizycznych dostaw energii elektrycznej w sieci dystrybucyjnej na podstawie: część szczegółowa Wersja 1 Strona 14 z 68

16 a) uzyskanych danych pomiarowych z fizycznych punktów pomiarowych lub, b) danych szacunkowych, wyznaczonych na podstawie danych historycznych oraz w oparciu o zasady określone w niniejszej Instrukcji, w przypadku awarii układu pomiarowego lub systemu transmisji danych lub, c) danych szacunkowych w przypadku braku układu transmisji danych lub, d) standardowych profili zużycia (o których mowa w punkcie nr 5.), wartości energii rzeczywistej wyznaczonych w sposób określony w ppkt. a) i b) oraz algorytmów agregacji dla tych punktów poboru z sieci dystrybucyjnej, którym został przyporządkowany standardowy profil zużycia Do określenia ilości energii elektrycznej wprowadzanej do lub pobranej z sieci wykorzystuje się w pierwszej kolejności podstawowe układy pomiaroworozliczeniowe. W przypadku ich awarii lub wadliwego działania w następnej kolejności wykorzystywane są rezerwowe układy pomiarowo-rozliczeniowe W przypadku awarii lub wadliwego działania układów pomiaroworozliczeniowych, o których mowa w punkcie ilość energii elektrycznej wprowadzanej do lub pobieranej z sieci określa się w każdej godzinie doby, na podstawie: a) współczynników korekcji właściwych dla stwierdzonej nieprawidłowości lub awarii (o ile jest możliwe ich określenie) lub b) ilości energii elektrycznej w odpowiedniej godzinie i dniu tygodnia poprzedzającego awarię W przypadku braku danych pomiarowych, spowodowanych zakłóceniem w procesie zdalnego pozyskiwania danych z układów pomiaroworozliczeniowych, OSD udostępnia dane pomiarowe obliczone, jako średnia arytmetyczna z ostatnich pięciu maksymalnych pomiarów dla danej godziny, w okresie ostatniego miesiąca OSD udostępnia dane pomiarowe i pomiarowo-rozliczeniowe z dokładnością do 1 kwh, przy czym: a) dane pomiarowe są rejestrowane i przetwarzane z maksymalną możliwą dokładnością wynikającą z własności urządzeń pomiarowych i systemów informatycznych LSPR, b) wyniki obliczeń są rejestrowane w LSPR z dokładnością do 1 kwh, a ewentualne zaokrąglenia są dokonywane zgodnie z ogólnymi zasadami zaokrągleń. część szczegółowa Wersja 1 Strona 15 z 68

17 OSD wyznacza energię rzeczywistą dla URD będących wytwórcami lub odbiorcami w cyklach miesięcznych i udostępnia dane pomiarowe do piątej doby kolejnego miesiąca za miesiąc poprzedni. W przypadku braku danych stanowiących podstawę do obliczeń, OSD udostępnia dane pomiarowe niezwłocznie po ich uzyskaniu POB maja prawo wystąpić do OSD z wnioskiem o dokonanie korekty danych pomiarowych terminach i na zasadach określonych w punkcie 8. niniejszej -Bilansowanie URD typu odbiorca mają prawo wystąpić do OSD z wnioskiem o dokonanie korekty danych pomiarowych w terminach i na zasadach określonych w umowie dystrybucji lub taryfie OSD Algorytm wyznaczania i przekazywania danych pomiarowych Algorytm wyznaczania godzinowych danych pomiarowo-rozliczeniowych w Fizycznych Miejscach Dostarczania Energii Rynku Bilansującego FDMB. Ilość energii rzeczywistej w FDMB w godzinie h jest wyznaczana, jako suma ilości energii rzeczywistych w godzinie h w poszczególnych MDD wchodzących w skład FDMB ER h MBi = n j i ER h MDD gdzie: h ER MBi - ilość energii rzeczywistej w i-tym FDMB w godzinie h h ER MDD - ilość energii rzeczywistej w MDD wchodzącym w skład i- tego FDMB w godzinie h Algorytm wyznaczania godzinowych danych pomiarowo-rozliczeniowych w Fizycznych Profilowych Miejscach Dostarczania Energii Rynku Detalicznego PMDD w podstawowym cyklu rozliczeniowym obowiązującym na RB: n ER h MDDi = k 1 m 1 h= 1 gdzie: ED E M Zk PSkh E PSkh część szczegółowa Wersja 1 Strona 16 z 68

18 h ER MDDi - ilość energii deklarowanej w i-tym P MDD w godzinie h M ED Zk - deklarowany, pobór energii dla miesięcznego okresu rozliczeniowego M, w PPE wchodzącym w skład i-tego P MDD, któremu został przydzielony standardowy profil obciążenia typu k, m E PSkh h= 1 - suma ilości godzinowych energii standardowego profilu obciążenia typu k dla miesięcznego okresu rozliczeniowego M E PSkh - ilość energii wynikająca ze standardowego profilu obciążenia typu k w godzinie h k - liczba typów profili przydzielonych dla PPE wchodzących w skład MB m - liczba godzin w miesiącu M Algorytm wyznaczania godzinowych danych pomiarowo-rozliczeniowych w Fizycznych Profilowych Miejscach Dostarczania Energii Rynku Detalicznego PMDD w cyklu korekty na RB: n ER h MDDi = k 1 m k = 1 gdzie: h= 1 ED E M kt PSkhT E PSkh h ER MDDi - ilość energii rzeczywistej w i-tym PMDD w godzinie h należącej do strefy T M EDkT - rzeczywisty, wyznaczony na podstawie odczytu urządzeń pomiarowych pobór energii w strefie T dla okresu rozliczeniowego M, w PPE wchodzącym w skład i-tego MB, któremu został przydzielony standardowy profil obciążenia typu k m E PSkhT h= 1 - suma ilości godzinowych energii w strefie T standardowego profilu obciążenia typu k dla miesięcznego okresu rozliczeniowego M część szczegółowa Wersja 1 Strona 17 z 68

19 E PSkh - wartość standardowego profilu obciążenia typu k w godzinie h należącej do strefy T k - liczba typów profili przydzielonych dla FPP wchodzących w skład PMDD m - liczba godzin w miesiącu M należących do strefy T T - strefa czasowa obowiązująca w grupie taryfowej określona w obowiązującej taryfie OSD Algorytm wyznaczania godzinowych danych pomiarowo-rozliczeniowych w Fizycznych Grafikowych Miejscach Dostarczania Energii Rynku Detalicznego ( F DMB): Ilość energii rzeczywistej w F DMB w godzinie A jest wyznaczana jako suma ilości energii rzeczywistych w godzinie h w poszczególnych PDE wchodzących w skład F MDD ER h MDDi = n j i ER h PDE gdzie: h ER MDDi - ilość energii rzeczywistej w i-tym F MDD w godzinie h h ER PDE - ilość energii rzeczywistej w PDE wchodzącym w skład i-tego FMDD w godzinie h Algorytm wyznaczania godzinowych danych pomiarowo-rozliczeniowych w Punktach Dostarczania Energii (PDE): Ilość energii rzeczywistej w PDE w godzinie h jest wyznaczana jako suma ilości energii rzeczywistych w godzinie h w poszczególnych FPP wchodzących w skład PDE: ER h PDEi = n j i ER h FPP gdzie: h ER PDEi - ilość energii rzeczywistej w i-tym PDE w godzinie h h ER FPP - ilość energii rzeczywistej w FPP wchodzącym w skład i-tego PDE w godzinie h część szczegółowa Wersja 1 Strona 18 z 68

20 Dane pomiarowe i pomiarowo-rozliczeniowe są przekazywane przez OSD do OSP poprzez OSD nadrzędnego (TAURON Dystrybucja S.A.) na podstawie odrębnej umowy, zgodnie z zasadami i w terminach określonych w umowie o świadczenie usług przesyłowych zawartej pomiędzy OSD a OSP. Przekazywane do OSP dane, w tym także dane wyznaczone w oparciu o dane szacunkowe oraz na podstawie standardowych profili zużycia mogą być korygowane przez OSD w przewidzianym IRiESP cyklu korygującym Dane pomiarowe i pomiarowo-rozliczeniowe są przekazywane przez OSD dla POB i sprzedawców poprzez Systemy Wymiany Informacji OSD zgodnie z zasadami i w terminach określonych w generalnych umowach dystrybucji zawartych pomiędzy OSD a sprzedawcami oraz w umowach dystrybucji zawartych pomiędzy OSD a POB Dane pomiarowe udostępniane są przez OSD dla URD zgodnie z zasadami i w terminach określonych w umowach dystrybucji zawartych pomiędzy OSD a URD Udostępniane przez OSD dane, w tym także dane pomiarowo-rozliczeniowe, wyznaczane w oparciu o dane szacunkowe oraz na podstawie standardowych profili zużycia mogą być korygowane przez OSD w przewidzianych w -Bilansowanie okresach reklamacyjnych Wymagania techniczne dla układów i systemów pomiarowo rozliczeniowych Wymagania ogólne Wymagania techniczne dla układów pomiarowo-rozliczeniowych oraz układów pomiarowo-kontrolnych, zwanych dalej wspólnie również układami pomiarowymi, określone w niniejszej -Bilansowanie obowiązują z dniem jej wejścia w życie w przypadkach: a) układów pomiarowych nowobudowanych i modernizowanych, b) układów pomiarowych zainstalowanych u URD będących wytwórcami lub odbiorcami, którzy po wejściu w życie niniejszej Instrukcji skorzystają z prawa wyboru sprzedawcy. Obowiązek dostosowania układów pomiarowych spoczywa na ich właścicielu Przekładniki prądowe i napięciowe podlegają sprawdzeniu przed zainstalowaniem. Właściciel przekładników dostarcza protokół ze sprawdzenia potwierdzający poprawność i zgodność danych znamionowych i oznaczeń przekładnika ze stanem faktycznym, który wraz ze świadectwem legalizacji przekładnika lub jego badań kontrolnych przekazuje do OSD Układy pomiarowe półpośrednie i pośrednie muszą być wyposażone w część szczegółowa Wersja 1 Strona 19 z 68

21 przekładniki pomiarowe w każdej z trzech faz oraz w liczniki trój systemowe Układy pomiarowe muszą być zainstalowane: a) w przypadku wytwórców po stronie górnego napięcia transformatorów blokowych i transformatorów potrzeb ogólnych, b) w przypadku odbiorców na napięciu sieci, do której dany odbiorca jest przyłączony, c) w przypadku wytwórców posiadających odnawialne źródła energii oraz źródła wytwarzające energię elektryczną w wysokosprawnej kogeneracji dodatkowo na zaciskach generatora w celu potwierdzania ilości energii dla potrzeb wydawania świadectw pochodzenia. Za zgodą OSD, w uzasadnionych przypadkach dopuszcza się instalację układów pomiarowych po stronie niskiego napięcia transformatora dla odbiorców III grupy przyłączeniowej o mocy znamionowej transformatora do 400 kva włącznie Podmioty przyłączone do sieci dystrybucyjnej, będące Uczestnikami Rynku Bilansującego instalują dla celów kontrolnych, bilansowych i rozliczeniowych, układy pomiarowe energii elektrycznej zgodnie z wymaganiami określonymi przez Operatora Systemu Przesyłowego w IRiESP Operatorzy Systemów Dystrybucyjnych uzgadniają wspólny protokół transmisji danych pomiarowych pomiędzy sobą oraz określają standard i wymagania dla protokołu transmisji obowiązujące podmioty przy łączone do sieci dystrybucyjnej OSD dopuszcza wykorzystanie koncentratorów pomiarowych i liczników wyposażonych w wyjścia impulsowe. Zastosowane koncentratory muszą umożliwiać wymianę informacji z LSPR Rozwiązania techniczne poszczególnych układów pomiarowych dzieli się na 4 kategorie: a) kat. B3 układy pomiarowe dla urządzeń, instalacji lub sieci podmiotów przyłączonych na napięciu niższym niż 110 kv i wyższym niż 1 kv, o mocy pobieranej nie mniejszej niż 800 kw i nie większej niż 5 MW (wyłącznie) lub rocznym zużyciu energii elektrycznej nie mniejszym niż 4 GWh i nie większym niż 30 GWh (wyłącznie), b) kat. B4 układy pomiarowe dla urządzeń, instalacji lub sieci podmiotów przyłączonych na napięciu niższym niż 110 kv i wyższym niż 1 kv, o mocy pobieranej nie mniejszej niż 40 kw i nie większej niż 800 kw (wyłącznie) lub rocznym zużyciu energii elektrycznej nie mniejszym niż 200 MWh i nie większym niż 4 GWh (wyłącznie), c) kat. B5 układy pomiarowe dla urządzeń, instalacji lub sieci podmiotów przyłączonych na napięciu niższym niż 110 kv i wyższym część szczegółowa Wersja 1 Strona 20 z 68

22 niż 1 kv, o mocy pobieranej mniejszej niż 40 kw lub rocznym zużyciu energii elektrycznej mniejszym niż 200 MWh, d) kat. C1 układy pomiarowe dla podmiotów przyłączonych na napięciu nie wyższym niż 1 kv o mocy pobieranej mniejszej niż 40 kw lub rocznym zużyciu energii elektrycznej mniejszym niż 200 MWh, e) kat. C2 układy pomiarowe dla podmiotów przyłączonych na napięciu nie wyższym niż 1 kv o mocy pobieranej nie mniejszej niż 40 kw lub rocznym zużyciu energii elektrycznej nie mniejszym niż 200 MWh Liczniki energii elektrycznej powinny posiadać, co najmniej klasę dokładności odpowiednią dla kategorii pomiaru oraz umożliwiać: a) dwukierunkowy pomiar energii czynnej oraz biernej dla wytwórców i odbiorców posiadających źródła wytwórcze mierzony w czterech kwadrantach z rejestracją profili obciążenia, b) jednokierunkowy pomiar energii czynnej i pomiar energii biernej z rejestracją profili obciążenia dla od biorców nieposiadających źródeł wytwórczych oraz mocy przyłączeniowej nie mniejszej niż 40 kw, c) jednokierunkowy pomiar energii czynnej, a w uzasadnionych przypadkach pomiar energii biernej dotyczy tylko układów pomiarowo-rozliczeniowych odbiorców zaliczonych do kategorii C1, d) jednokierunkowy pomiar energii czynnej z rejestracją profili obciążenia dla pomiaru na zaciskach generatora, w celu potwierdzania ilości wytworzonej energii dla potrzeb wydawania świadectw pochodzenia Dla układów pomiarowych energii elektrycznej poszczególnych kategorii dopuszcza się stosowanie układów pomiarowo-kontrolnych, przy czym mogą być one przyłączone do uzwojenia przekładników układu pomiaroworozliczeniowego Miejsce zainstalowania układu pomiarowego określa Operator Systemu Dystrybucyjnego, w warunkach przyłączenia lub umowie o świadczenie usług dystrybucji lub umowie kompleksowej Przekładniki prądowe powinny być tak dobrane, aby dla układów pomiarowych eksploatowanych lub modernizowanych, rzeczywisty prąd roboczy strony pierwotnej przekładników prądowych mieścił się w granicach od 20 % do 120 % znamionowego prądu pierwotnego, również w przypadkach nierównomiernych obciążeń sezonowych. Przekładniki prądowe i napięciowe powinny być tak dobrane, aby obciążenie strony wtórnej zawierało się miedzy 25 % a 100 % wartości nominalnej mocy uzwojeń/rdzeni przekładników. W przypadku wystąpienia konieczności dociążenia rdzenia pomiarowego jako dociążenie należy zastosować atestowane rezystory instalowane w obudowach przystosowanych do plombowania. część szczegółowa Wersja 1 Strona 21 z 68

23 Do uzwojenia wtórnego przekładników prądowych w układach pomiarowych nie można przyłączać innych przyrządów poza licznikami energii elektrycznej oraz (w uzasadnionych przypadkach) rezystorów dociążających Współczynnik bezpieczeństwa przyrządu (FS) dla przekładników prądowych w układach pomiarowych podstawowych i rezerwowych powinien być Wszystkie elementy członu zasilającego oraz osłony i urządzenia wchodzące w skład układu pomiarowego energii elektrycznej muszą być przystosowane do plombowania W przypadku zmian mocy umownej lub ilości pobieranej energii elektrycznej powodujących zmianę kwalifikacji układu pomiarowego do kategorii określonej w punkcie , dostosowanie układu do wymagań nowej kategorii spoczywa na właścicielu układu pomiarowego W przypadku zmiany charakteru odbioru, OSD może nakazać wprowadzenie zmian w istniejącym układzie pomiarowo-rozliczeniowym (np. pomiar energii biernej lub strat) Wymagania dla układów pomiarowo rozliczeniowych kat. B Dla układów pomiarowych kategorii B3 o których mowa w pkt , powinny być spełnione następujące wymagania: a) przekładniki prądowe i napięciowe w układach pomiarowych powinny mieć rdzenie uzwojenia pomiarowego o klasie dokładności nie gorszej niż 0,5 (zalecana klasa 0,2) służące do pomiaru energii czynnej, b) liczniki energii elektrycznej w układach pomiarowo-rozliczeniowych powinny mieć klasę nie gorszą niż 0,5 dla energii czynnej i nie gorszą niż 1 dla energii biernej, c) układy pomiarowe powinny umożliwiać rejestrowanie i przechowywanie w pamięci pomiarów mocy czynnej w okresach od 15 do 60 minut, przez co najmniej 63 dni (nie dłużej jednak niż dwa okresy rozliczeniowe) i automatycznie zamykać okres rozliczeniowy, d) układy pomiarowe powinny posiadać układy synchronizacji czasu rzeczywistego co najmniej raz na dobę oraz podtrzymanie zasilania ze źródeł zewnętrznych, e) układy pomiarowo-rozliczeniowe powinny umożliwiać transmisję danych pomiarowych nie częściej niż raz na dobę, przy czym nie jest wymagane dostarczanie danych o pobieranej mocy i energii biernej, f) powinien być możliwy lokalny pełny odczyt układu pomiarowego w przypadku awarii łączy trans misyjnych lub w celach kontrolnych. część szczegółowa Wersja 1 Strona 22 z 68

24 Dla układów pomiarowych kategorii B4, powinny być spełnione następujące wymagania: a) przekładniki prądowe i napięciowe w układach pomiarowych powinny mieć rdzenie uzwojenia po miarowego o klasie dokładności nie gorszej niż 1 (zalecana klasa 0,5) służące do pomiaru energii czynnej, b) liczniki energii elektrycznej w układach pomiarowo rozliczeniowych powinny mieć klasę nie gorszą niż 1 dla energii czynnej i nie gorszą niż 2 dla energii biernej, c) układy pomiarowe powinny umożliwiać rejestrowanie i przechowywanie w pamięci pomiarów mocy czynnej w okresach od 15 do 60 minut, przez co najmniej 63 dni (nie dłużej jednak niż dwa okresy rozliczeniowe) i automatycznie zamykać okres rozliczeniowy, d) układy pomiarowe powinny posiadać układy synchronizacji czasu rzeczywistego, co najmniej raz na dobę, e) układy pomiarowo rozliczeniowe powinny umożliwiać transmisję danych pomiarowych nie częściej niż raz na dobę, przy czym nie jest wymagane dostarczanie danych o pobieranej mocy i energii biernej, f) powinien być możliwy lokalny pełny odczyt układu pomiarowego w przypadku awarii łączy transmisyjnych lub w celach kontrolnych Dla układów pomiarowych kategorii B5, powinny być spełnione następujące wymagania: a) przekładniki prądowe i napięciowe w układach pomiarowych powinny mieć rdzenie uzwojenia po miarowego o klasie dokładności nie gorszej niż 1 (zalecana klasa 0,5) służące do pomiaru energii czynnej, b) liczniki energii elektrycznej w układach pomiarowo rozliczeniowych powinny mieć klasę nie gorszą niż 2 dla energii czynnej i nie gorszą niż 3 dla energii biernej, c) w przypadkach zbierania danych na potrzeby tworzenia standardowych profili zużycia, wymaganych względami technicznymi lub ekonomicznymi OSD może zadecydować o konieczności: realizowania przez układ pomiarowy rejestracji i przechowywania w pamięci pomiarów mocy czynnej w okresach od 15 do 60 minut przez co najmniej 63 dni (nie dłużej jednak niż przez dwa okresy rozliczeniowe); układy te powinny automatycznie zamykać okres rozliczeniowy, realizowania przez układ pomiarowy transmisji danych pomiarowych nie częściej niż raz na dobę (zaleca się raz na miesiąc), nie wymaga się dostarczania danych o pobieranej mocy i energii biernej. d) powinien być możliwy lokalny pełny odczyt układu pomiarowego w przypadku awarii łączy transmisyjnych lub w celach kontrolnych. część szczegółowa Wersja 1 Strona 23 z 68

25 Wymagania dla układów pomiarowo rozliczeniowych kat. C Wymagania dla układów pomiarowych kategorii C1, są następujące: a) liczniki energii elektrycznej w układach pomiarowo-rozliczeniowych powinny mieć klasę dokładności nie gorszą niż 2 dla energii czynnej i 3 dla energii biernej, b) w przypadkach zbierania danych na potrzeby tworzenia standardowych profili zużycia, wymaganych względami technicznymi lub wymaganych względami ekonomicznymi, OSD może zadecydować o konieczności: realizowania przez układ pomiarowy rejestracji i przechowywania w pamięci pomiarów mocy czynnej w okresach od 15 do 60 minut, przez co najmniej 63 dni (nie dłużej jednak niż przez dwa okresy rozliczeniowe); układy te powinny automatycznie zamykać okres rozliczeniowy, realizowania przez układ pomiarowy transmisji danych pomiarowych nie częściej niż raz na dobę (zaleca się raz na miesiąc); nie wymaga się dostarczania danych o mocy pobieranej i energii biernej Wymagania dla układów pomiarowych kategorii C2, są następujące: a) przekładniki prądowe i napięciowe w układach pomiarowych powinny mieć rdzenie uzwojenia po miarowego o klasie dokładności nie gorszej niż 1 (zalecana klasa 0,5) służące do pomiaru energii czynnej, b) liczniki energii elektrycznej w układach pomiarowo rozliczeniowych powinny mieć klasę nie gorszą niż 1 dla energii czynnej i nie gorszą niż 2 dla energii biernej, c) układy pomiarowe powinny umożliwiać rejestrowanie i przechowywanie w pamięci pomiarów mocy czynnej w okresach od 15 do 60 minut, przez co najmniej 63 dni (nie dłużej jednak niż dwa okresy rozliczeniowe) i automatycznie zamykać okres rozliczeniowy, d) układy pomiarowo-rozliczeniowe powinny umożliwiać transmisję danych pomiarowych nie częściej niż raz na dobę, przy czym nie jest wymagane dostarczanie danych o pobieranej mocy i energii biernej, e) powinien być możliwy lokalny odczyt układu pomiarowego w przypadku awarii łączy transmisyjnych lub w celach kontrolnych. część szczegółowa Wersja 1 Strona 24 z 68

26 4. Zasady ustanawiania i zmiany podmiotów odpowiedzialnych za bilansowanie handlowe 4.1. Sprzedawca zobowiązany jest wskazać w generalnej umowie dystrybucji zawartej z OSD podmiot odpowiedzialny za bilansowanie handlowe (POB) jego i URD przyłączonych do sieci dystrybucyjnej OSD, którzy zawarli umowę sprzedaży z tym sprzedawcą. URD typu wytwórca energii jest zobowiązany do wskazania w umowie o świadczenie usług dystrybucji podmiot odpowiedzialny za bilansowanie handlowe (POB) tego wytwórcy Zmiana podmiotu odpowiedzialnego za bilansowanie handlowe następuje zgodnie z zapisami niniejszej -Bilansowanie oraz odpowiednimi zapisami w umowach zawartych pomiędzy: a) sprzedawcą lub URD typu wytwórca i: OSD, POB przekazującym odpowiedzialność za bilansowanie handlowe, POB przejmującym odpowiedzialność za bilansowanie handlowe, oraz b) OSP i: POB przekazującym odpowiedzialność za bilansowanie handlowe, POB przejmującym odpowiedzialność za bilansowanie handlowe, OSD, oraz c) OSD i POB przekazującym oraz przejmującym odpowiedzialność za bilansowanie handlowe W przypadku zmiany przez sprzedawcę lub wytwórcę podmiotu odpowiedzialnego za bilansowanie handlowe, sprzedawca lub wytwórca, POB przekazujący odpowiedzialność za bilansowanie handlowe oraz POB przejmujący tą odpowiedzialność, są zobowiązani do powiadomienia OSD o tym fakcie, drogą elektroniczną lub w formie pisemnej listem poleconym na formularzu udostępnionym na stronie internetowej OSD. OSD dokonuje weryfikacji zgodności powiadomień i informuje o jej wyniku zainteresowane podmioty drogą elektroniczną lub w formie pisemnej listem poleconym. Przekazywana informacja zawiera również datę, od której następuje zmiana POB, z zastrzeżeniem punktu 4.4. Szczegółowe zasady wymiany informacji określone są w umowach zawartych przez te podmioty z OSD Zmiana podmiotu odpowiedzialnego za bilansowanie handlowe następuje od początku nowego okresu rozliczeniowego obowiązującego na Rynku Bilansującym następującego po dacie otrzymania przez OSD powiadomień od sprzedawcy lub wytwórcy oraz POB przekazującego i przejmującego odpowiedzialność za bilansowanie handlowe, jednak nie wcześniej niż po 10 część szczegółowa Wersja 1 Strona 25 z 68
