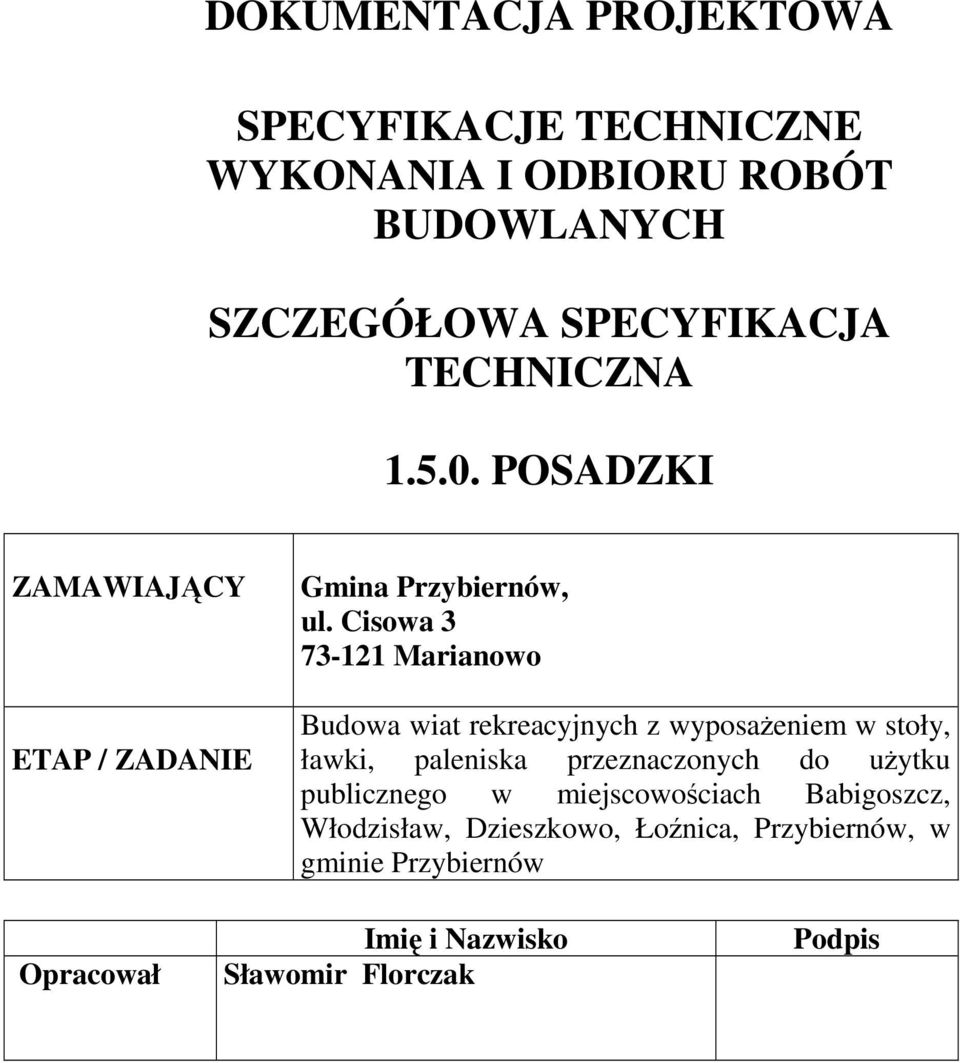

1 DOKUMENTACJA PROJEKTOWA SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA POSADZKI ZAMAWIAJĄCY ETAP / ZADANIE Gmina Przybiernów, ul. Cisowa Marianowo Budowa wiat rekreacyjnych z wyposażeniem w stoły, ławki, paleniska przeznaczonych do użytku publicznego w miejscowościach Babigoszcz, Włodzisław, Dzieszkowo, Łoźnica, Przybiernów, w gminie Przybiernów Opracował Imię i Nazwisko Sławomir Florczak Podpis

2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA POSADZKI Spis treści 1.WSTĘP 1.1. Przedmiot SST 1.2. Zakres stosowania SST 1.3. Zakres robót objętych SST 1.4. Ogólne wymagania dotyczące Robót 1.5. Wspólny Słownik Zamówień (CPV) nazwy i kody grup, klas i kategorii robót 1.6. Określenia podstawowe 2. MATERIAŁY 2.1. Wymagania ogólne 2.2. Wymagania szczegółowe 3. SPRZĘT 3.1. Sprzęt, który może być użyty do wykonywania robót (podstawowy) 3.2. Pozostały sprzęt i sprzęt zamienny 4. TRANSPORT 4.1. Wymagania ogólne 4.2. Transport betonowej kostki brukowej 4.3. Transport kruszywa / piasku / materiały sypkie 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne 5.2. Wykonanie posadzki betonowej 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. O D BIÓ R R O B ÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE Polskie Normy Inne dokumenty

3 1.WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące wykonania i odbioru robót ziemnych przy realizacji zadania inwestycyjnego pn. Budowa wiat rekreacyjnych z wyposażeniem w stoły, ławki, paleniska przeznaczonych do użytku publicznego w miejscowościach Babigoszcz, Włodzisław, Dzieszkowo, Łoźnica, Przybiernów, w gminie Przybiernów zgodnie z zakresem robót przedstawionym w Przedmiarze robót i Projekcie Budowlanym. Podstawą opracowania niniejszej ST jest Projekt Budowlany, Przedmiar robót, przepisy obowiązującego prawa, normy i zasady sztuki budowlanej Zakres stosowania SST Szczegółowa Specyfikacja Techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót Zakres robót objętych SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót ziemnych związanych z w/w zadaniem inwestycyjnym. W zakres robót wchodzi: wykonanie podsypki piaskowej montaż krawężników betonowych wykonanie podłoża pod posadzki ułożenie kostki betonowej 1.4. Ogólne wymagania dotyczące Robót Wykonawca jest odpowiedzialny za jakość wykonania robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne Przekazanie terenu Budowy Dokumentacja Projektowa do opracowania przez Wykonawcę Zgodność Robót z Dokumentacją Projektową i ST Zabezpieczenie terenu budowy Ochrona środowiska w czasie wykonywania robót Ochrona przeciwpożarowa Ochrona własności publicznej i prywatnej Ograniczenie obciążeń osi pojazdów Bezpieczeństwo i higiena pracy Ochrona i utrzymanie robót Stosowanie się do prawa i innych przepisów 3

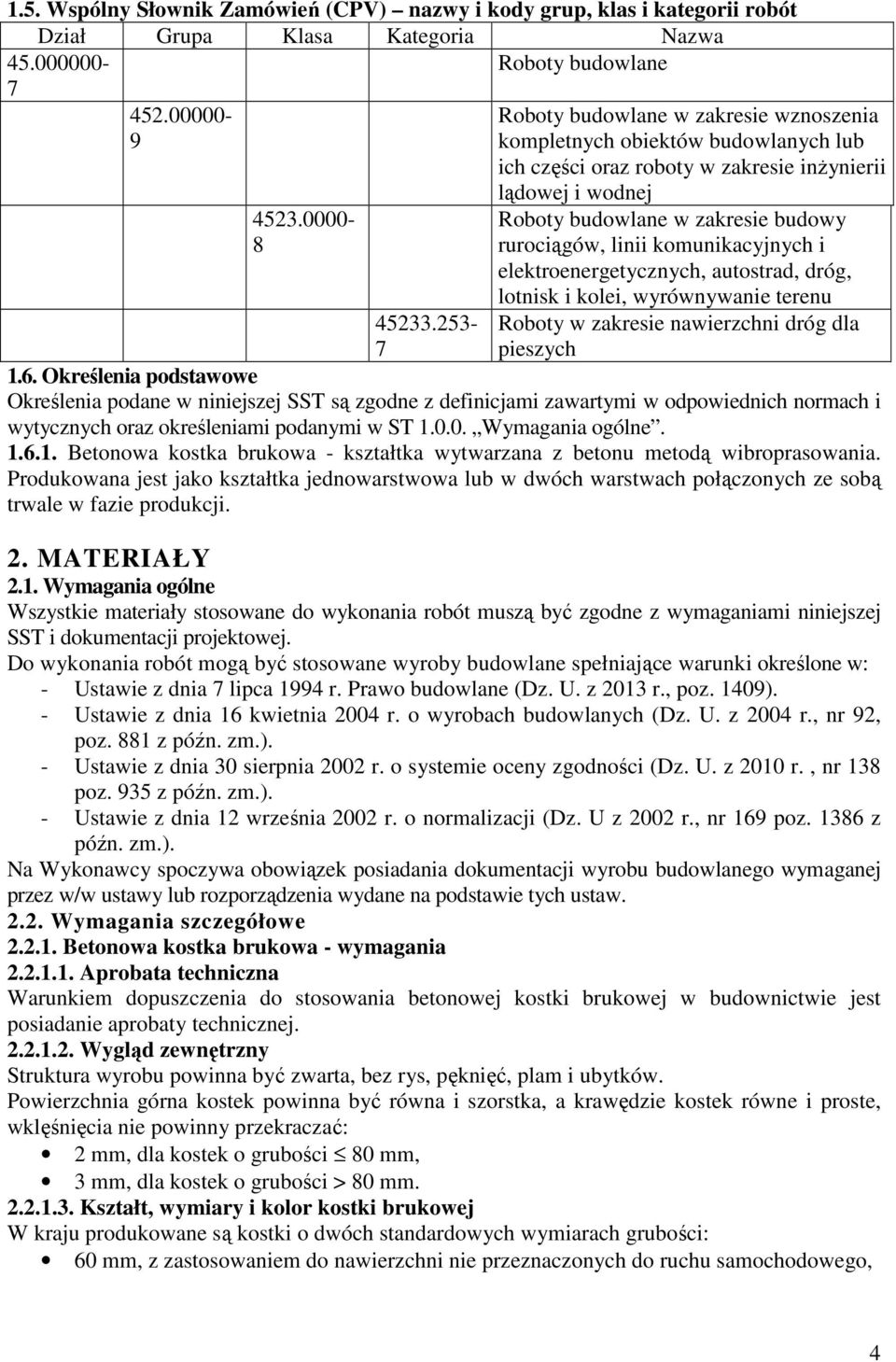

4 1.5. Wspólny Słownik Zamówień (CPV) nazwy i kody grup, klas i kategorii robót Dział Grupa Klasa Kategoria Nazwa Roboty budowlane Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei, wyrównywanie terenu Roboty w zakresie nawierzchni dróg dla pieszych 1.6. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z definicjami zawartymi w odpowiednich normach i wytycznych oraz określeniami podanymi w ST Wymagania ogólne Betonowa kostka brukowa - kształtka wytwarzana z betonu metodą wibroprasowania. Produkowana jest jako kształtka jednowarstwowa lub w dwóch warstwach połączonych ze sobą trwale w fazie produkcji. 2. MATERIAŁY 2.1. Wymagania ogólne Wszystkie materiały stosowane do wykonania robót muszą być zgodne z wymaganiami niniejszej SST i dokumentacji projektowej. Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Ustawie z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2013 r., poz. 1409). - Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r., nr 92, poz. 881 z późn. zm.). - Ustawie z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. z 2010 r., nr 138 poz. 935 z późn. zm.). - Ustawie z dnia 12 września 2002 r. o normalizacji (Dz. U z 2002 r., nr 169 poz z późn. zm.). Na Wykonawcy spoczywa obowiązek posiadania dokumentacji wyrobu budowlanego wymaganej przez w/w ustawy lub rozporządzenia wydane na podstawie tych ustaw Wymagania szczegółowe Betonowa kostka brukowa - wymagania Aprobata techniczna Warunkiem dopuszczenia do stosowania betonowej kostki brukowej w budownictwie jest posiadanie aprobaty technicznej Wygląd zewnętrzny Struktura wyrobu powinna być zwarta, bez rys, pęknięć, plam i ubytków. Powierzchnia górna kostek powinna być równa i szorstka, a krawędzie kostek równe i proste, wklęśnięcia nie powinny przekraczać: 2 mm, dla kostek o grubości 80 mm, 3 mm, dla kostek o grubości > 80 mm Kształt, wymiary i kolor kostki brukowej W kraju produkowane są kostki o dwóch standardowych wymiarach grubości: 60 mm, z zastosowaniem do nawierzchni nie przeznaczonych do ruchu samochodowego, 4

5 80 mm, do nawierzchni dla ruchu samochodowego. Tolerancje wymiarowe wynoszą: na długości ± 3 mm, na szerokości ± 3 mm, na grubości ± 5 mm. Kolory kostek: szary, ceglany, klinkierowy, grafitowy i brązowy Wytrzymałość na ściskanie Wytrzymałość na ściskanie po 28 dniach (średnio z 6-ciu kostek) nie powinna być mniejsza niż 60 MPa. Dopuszczalna najniższa wytrzymałość pojedynczej kostki nie powinna być mniejsza niż 50 MPa (w ocenie statystycznej z co najmniej 10 kostek) Nasiąkliwość Nasiąkliwość kostek betonowych powinna odpowiadać wymaganiom normy PN-B i wynosić nie więcej niż 5% Odporność na działanie mrozu Odporność kostek betonowych na działanie mrozu powinna być badana zgodnie z wymaganiami PN-B Odporność na działanie mrozu po 50 cyklach zamrażania i odmrażania próbek jest wystarczająca, jeżeli: próbka nie wykazuje pęknięć, strata masy nie przekracza 5%, obniżenie wytrzymałości na ściskanie w stosunku do wytrzymałości próbek nie zamrażanych nie jest większe niż 20% Ścieralność Ścieralność kostek betonowych określona na tarczy Boehmego wg PN-B powinna wynosić nie więcej niż 4 mm Materiały do produkcji betonowych kostek brukowych Cement Do produkcji kostki brukowej należy stosować cement portlandzki, bez dodatków, klasy nie niższej niż 32,5. Zaleca się stosowanie cementu o jasnym kolorze. Cement powinien odpowiadać wymaganiom PN-B Kruszywo Należy stosować kruszywa mineralne odpowiadające wymaganiom PN-B Uziarnienie kruszywa powinno być ustalone w recepcie laboratoryjnej mieszanki betonowej, przy założonych parametrach wymaganych dla produkowanego wyrobu Woda Właściwości i kontrola wody stosowanej do produkcji betonowych kostek brukowych powinny odpowiadać wymaganiom wg PN-B Dodatki Do produkcji kostek brukowych stosuje się dodatki w postaci plastyfikatorów i barwników, zgodnie z receptą laboratoryjną. Plastyfikatory zapewniają gotowym wyrobom większą wytrzymałość, mniejszą nasiąkliwość i większą odporność na niskie temperatury i działanie soli. Stosowane barwniki powinny zapewnić kostce trwałe zabarwienie. Powinny to być barwniki nieorganiczne Obramowanie nawierzchni Do obramowania nawierzchni z betonowych kostek brukowych krawężniki uliczne betonowe o wymiarach 15,0 x 30 cm wg BN-80/ /04 lub inne typy krawężników zgodne z dokumentacją projektową. 5

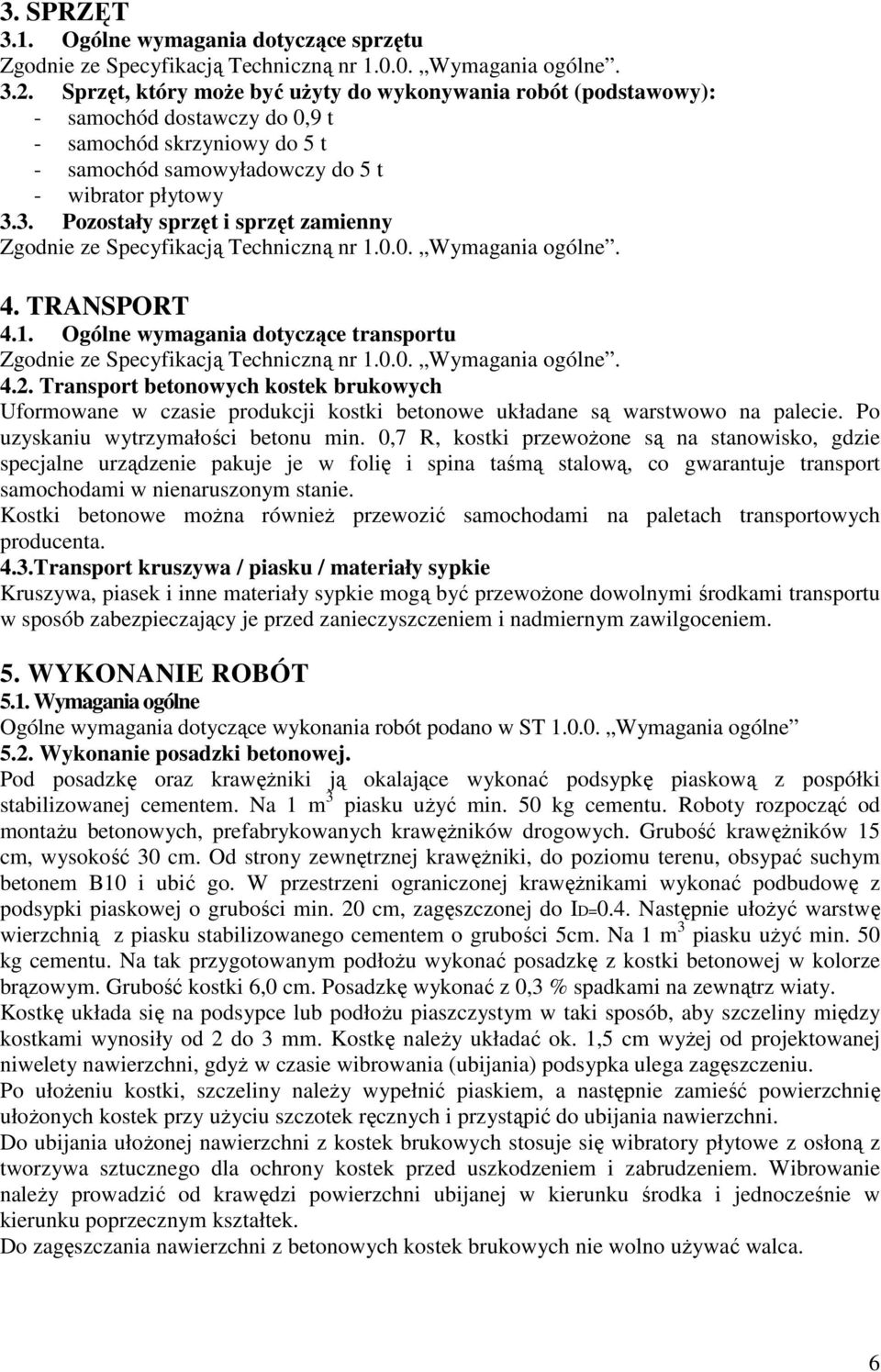

6 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu 3.2. Sprzęt, który może być użyty do wykonywania robót (podstawowy): - samochód dostawczy do 0,9 t - samochód skrzyniowy do 5 t - samochód samowyładowczy do 5 t - wibrator płytowy 3.3. Pozostały sprzęt i sprzęt zamienny 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu 4.2. Transport betonowych kostek brukowych Uformowane w czasie produkcji kostki betonowe układane są warstwowo na palecie. Po uzyskaniu wytrzymałości betonu min. 0,7 R, kostki przewożone są na stanowisko, gdzie specjalne urządzenie pakuje je w folię i spina taśmą stalową, co gwarantuje transport samochodami w nienaruszonym stanie. Kostki betonowe można również przewozić samochodami na paletach transportowych producenta. 4.3.Transport kruszywa / piasku / materiały sypkie Kruszywa, piasek i inne materiały sypkie mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed zanieczyszczeniem i nadmiernym zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w ST Wymagania ogólne 5.2. Wykonanie posadzki betonowej. Pod posadzkę oraz krawężniki ją okalające wykonać podsypkę piaskową z pospółki stabilizowanej cementem. Na 1 m 3 piasku użyć min. 50 kg cementu. Roboty rozpocząć od montażu betonowych, prefabrykowanych krawężników drogowych. Grubość krawężników 15 cm, wysokość 30 cm. Od strony zewnętrznej krawężniki, do poziomu terenu, obsypać suchym betonem B10 i ubić go. W przestrzeni ograniczonej krawężnikami wykonać podbudowę z podsypki piaskowej o grubości min. 20 cm, zagęszczonej do ID=0.4. Następnie ułożyć warstwę wierzchnią z piasku stabilizowanego cementem o grubości 5cm. Na 1 m 3 piasku użyć min. 50 kg cementu. Na tak przygotowanym podłożu wykonać posadzkę z kostki betonowej w kolorze brązowym. Grubość kostki 6,0 cm. Posadzkę wykonać z 0,3 % spadkami na zewnątrz wiaty. Kostkę układa się na podsypce lub podłożu piaszczystym w taki sposób, aby szczeliny między kostkami wynosiły od 2 do 3 mm. Kostkę należy układać ok. 1,5 cm wyżej od projektowanej niwelety nawierzchni, gdyż w czasie wibrowania (ubijania) podsypka ulega zagęszczeniu. Po ułożeniu kostki, szczeliny należy wypełnić piaskiem, a następnie zamieść powierzchnię ułożonych kostek przy użyciu szczotek ręcznych i przystąpić do ubijania nawierzchni. Do ubijania ułożonej nawierzchni z kostek brukowych stosuje się wibratory płytowe z osłoną z tworzywa sztucznego dla ochrony kostek przed uszkodzeniem i zabrudzeniem. Wibrowanie należy prowadzić od krawędzi powierzchni ubijanej w kierunku środka i jednocześnie w kierunku poprzecznym kształtek. Do zagęszczania nawierzchni z betonowych kostek brukowych nie wolno używać walca. 6

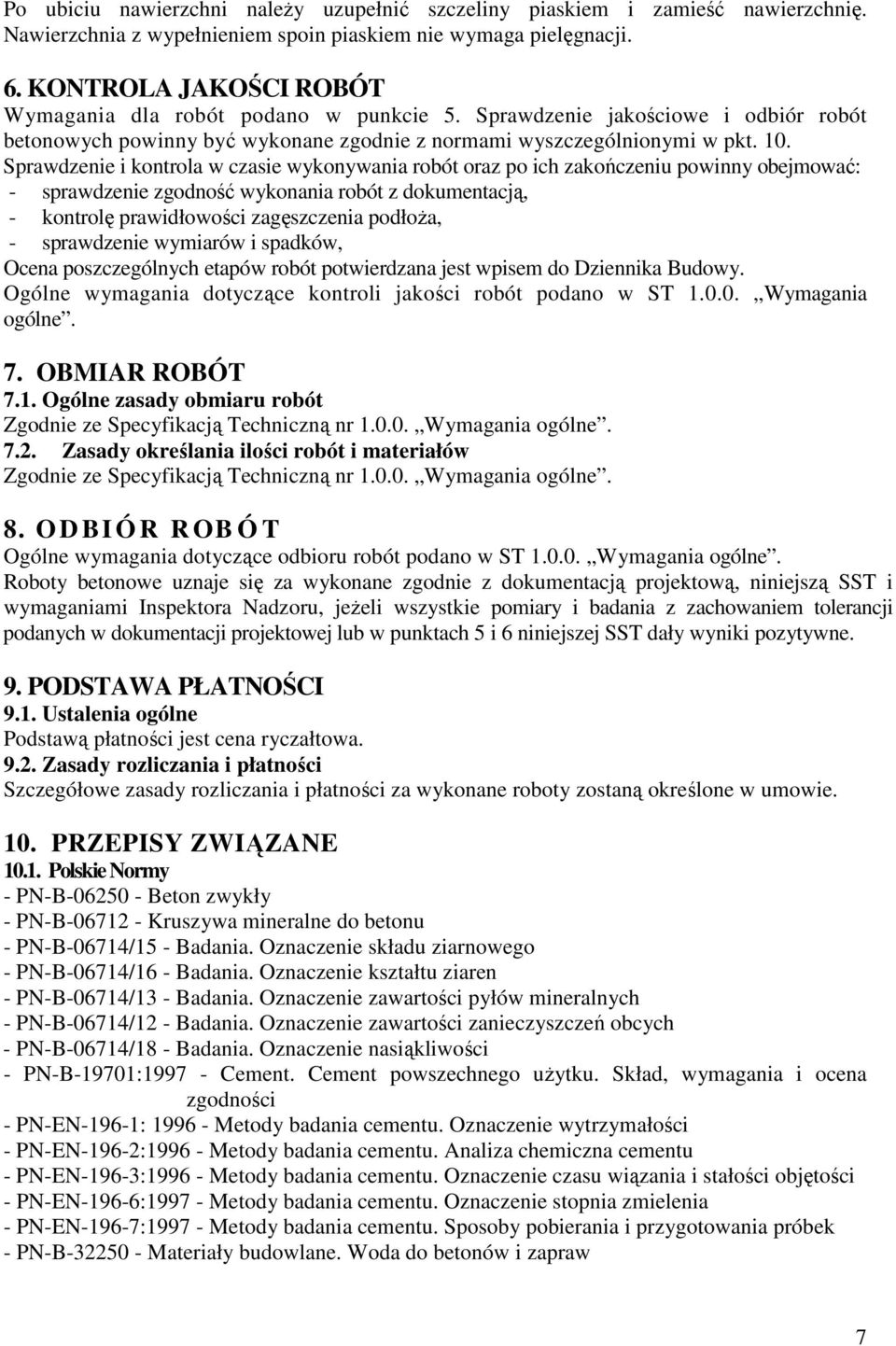

7 Po ubiciu nawierzchni należy uzupełnić szczeliny piaskiem i zamieść nawierzchnię. Nawierzchnia z wypełnieniem spoin piaskiem nie wymaga pielęgnacji. 6. KONTROLA JAKOŚCI ROBÓT Wymagania dla robót podano w punkcie 5. Sprawdzenie jakościowe i odbiór robót betonowych powinny być wykonane zgodnie z normami wyszczególnionymi w pkt. 10. Sprawdzenie i kontrola w czasie wykonywania robót oraz po ich zakończeniu powinny obejmować: - sprawdzenie zgodność wykonania robót z dokumentacją, - kontrolę prawidłowości zagęszczenia podłoża, - sprawdzenie wymiarów i spadków, Ocena poszczególnych etapów robót potwierdzana jest wpisem do Dziennika Budowy. Ogólne wymagania dotyczące kontroli jakości robót podano w ST Wymagania ogólne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót 7.2. Zasady określania ilości robót i materiałów 8. O D BI Ó R R OB Ó T Ogólne wymagania dotyczące odbioru robót podano w ST Wymagania ogólne. Roboty betonowe uznaje się za wykonane zgodnie z dokumentacją projektową, niniejszą SST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji podanych w dokumentacji projektowej lub w punktach 5 i 6 niniejszej SST dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena ryczałtowa Zasady rozliczania i płatności Szczegółowe zasady rozliczania i płatności za wykonane roboty zostaną określone w umowie. 10. PRZEPISY ZWIĄZANE Polskie Normy - PN-B Beton zwykły - PN-B Kruszywa mineralne do betonu - PN-B-06714/15 - Badania. Oznaczenie składu ziarnowego - PN-B-06714/16 - Badania. Oznaczenie kształtu ziaren - PN-B-06714/13 - Badania. Oznaczenie zawartości pyłów mineralnych - PN-B-06714/12 - Badania. Oznaczenie zawartości zanieczyszczeń obcych - PN-B-06714/18 - Badania. Oznaczenie nasiąkliwości - PN-B-19701: Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności - PN-EN-196-1: Metody badania cementu. Oznaczenie wytrzymałości - PN-EN-196-2: Metody badania cementu. Analiza chemiczna cementu - PN-EN-196-3: Metody badania cementu. Oznaczenie czasu wiązania i stałości objętości - PN-EN-196-6: Metody badania cementu. Oznaczenie stopnia zmielenia - PN-EN-196-7: Metody badania cementu. Sposoby pobierania i przygotowania próbek - PN-B Materiały budowlane. Woda do betonów i zapraw 7

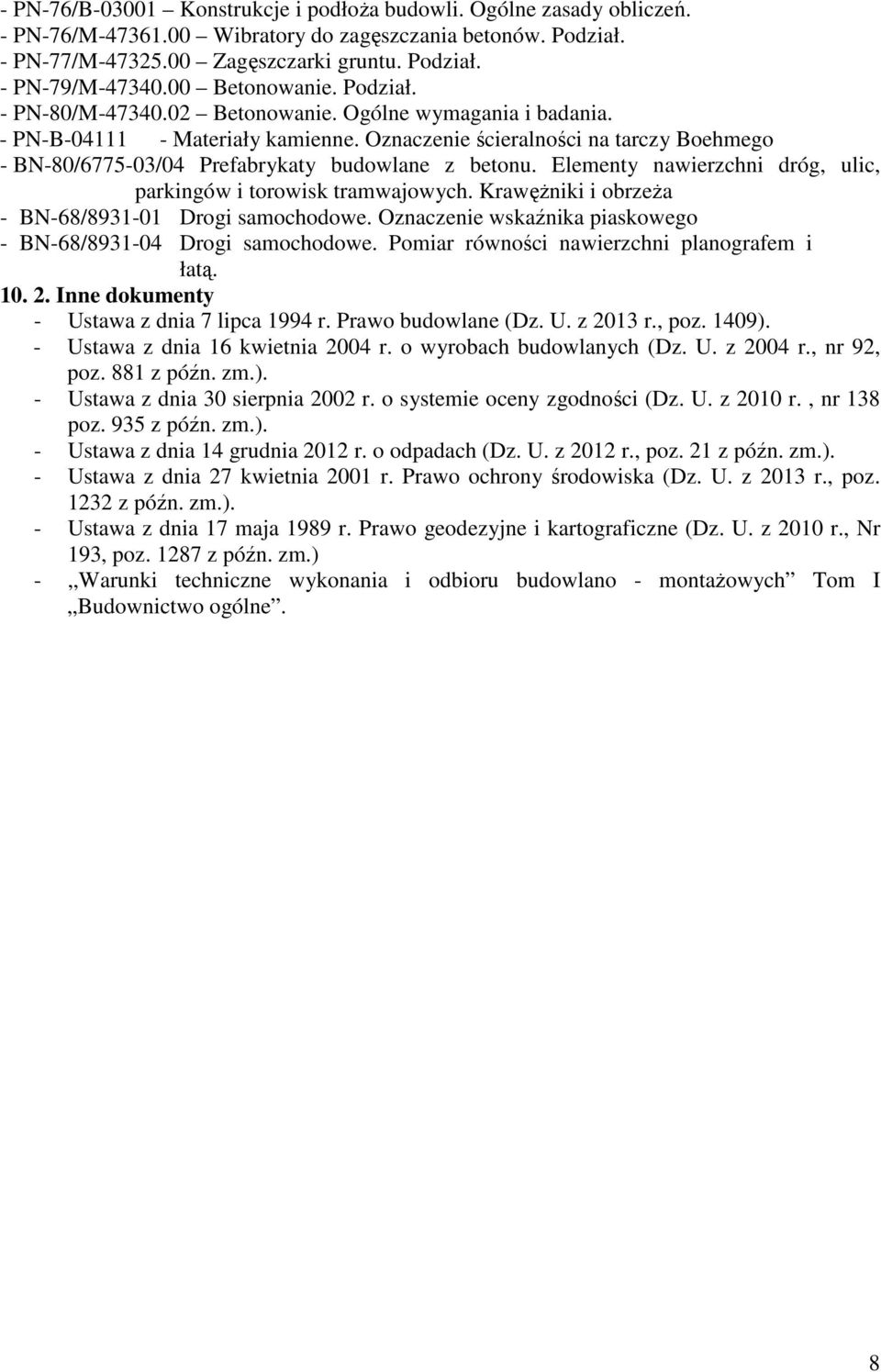

8 - PN-76/B Konstrukcje i podłoża budowli. Ogólne zasady obliczeń. - PN-76/M Wibratory do zagęszczania betonów. Podział. - PN-77/M Zagęszczarki gruntu. Podział. - PN-79/M Betonowanie. Podział. - PN-80/M Betonowanie. Ogólne wymagania i badania. - PN-B Materiały kamienne. Oznaczenie ścieralności na tarczy Boehmego - BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża - BN-68/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego - BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą Inne dokumenty - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2013 r., poz. 1409). - Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r., nr 92, poz. 881 z późn. zm.). - Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. z 2010 r., nr 138 poz. 935 z późn. zm.). - Ustawa z dnia 14 grudnia 2012 r. o odpadach (Dz. U. z 2012 r., poz. 21 z późn. zm.). - Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2013 r., poz z późn. zm.). - Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz. U. z 2010 r., Nr 193, poz z późn. zm.) -,,Warunki techniczne wykonania i odbioru budowlano - montażowych Tom I Budownictwo ogólne. 8
