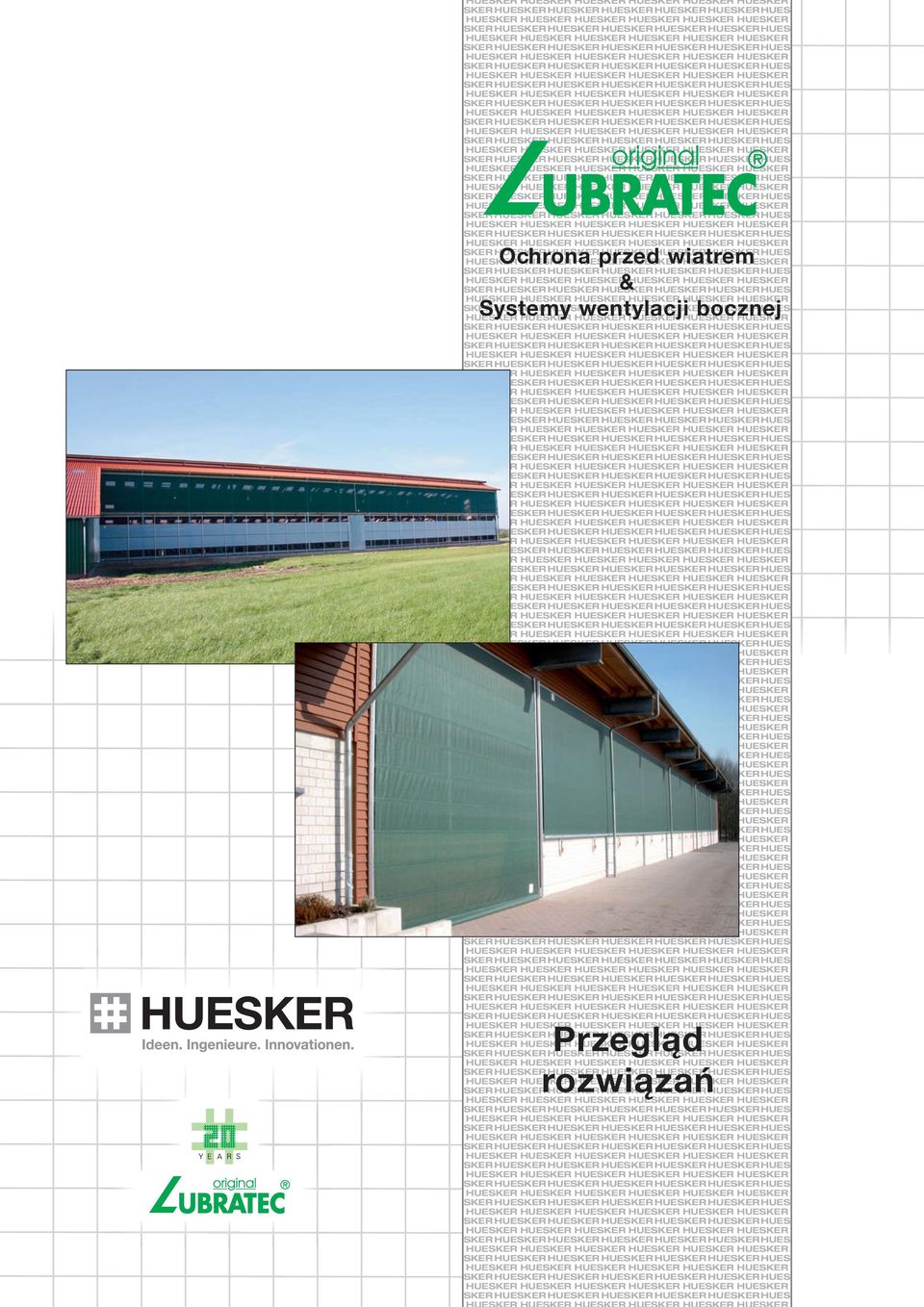

1 rhuesker Ochrona HUESKER HUESKER przed HUESKER wiatrem HUESKER HUESKERr SKER HUESKER HUESKER HUESKER & HUESKER HUESKERHUES Systemy wentylacji bocznej Przegląd SKER HUESKERHUES rhuesker HUESKERr SKER HUESKERrozwiązań HUESKERHUES

HUESKERHUES Systemy wentylacji bocznej Przegląd SKER

2 Original LUBRATEC Napinanie kurtyn szczytowych Kurtyny szczytowe Napinanie szczytowych kurtyn i plandek odbywa się zazwyczaj za pomocą systemu mocowań typu keder (wałek kedrowy w profilu aluminiowym). Napinanie przeprowadza się od góry do dołu. Dolna część kurtyny ma specjalną kieszeń na całej długości w którą wsuwa się rurę 1,5 calową. Original LUBRATEC Systemy wentylacji bocznej Napinanie odbywa się poprzez system pasów przymocowanych do dolnej rury oraz klamr przytwierdzonych do posadzki. Mocowanie możliwe także w przypadku innych kształtów szczytu (trójkąt, trapez, wielokąt symetryczny, wielokąt niesymetrzyczny) do powierzchni 125 m2. Większe powierzchnie są dzielone na mniejsze części. Original LUBRATEC Roleta automatyczna WLO (otwierana górą, Hmax = 3.2 m) (1) napęd rolkowo/linowy (2) napęd z centralnym wałkiem i przekładnią 1 2 Automatyczna roleta WLO (otwierana górą) pozwala na bezstopniowe otwieranie lub zamykanie kurtyny HaTe poprzez zawijanie jej na dolnej aluminowej belce. Dla kompensacji położenia belki zwijającej z napędem, zastosowano mini napęd teleskopowy z przekładniami kardana. Napęd ręczny (mechanizm korbowy lub przekładnia łańcuchowa) albo elektryczny (sterowanie przełącznikiem natynkowym lub pełna automatyka z wykorzystaniem czujnika wiatru, deszczu i temperatury). szerokość [m] do wysokość [m] do 3.2 7

Original LUBRATEC Systemy wentylacji bocznej Napinanie odbywa się poprzez system pasów przymocowanych do dolnej rury oraz klamr przytwierdzonych do posadzki.

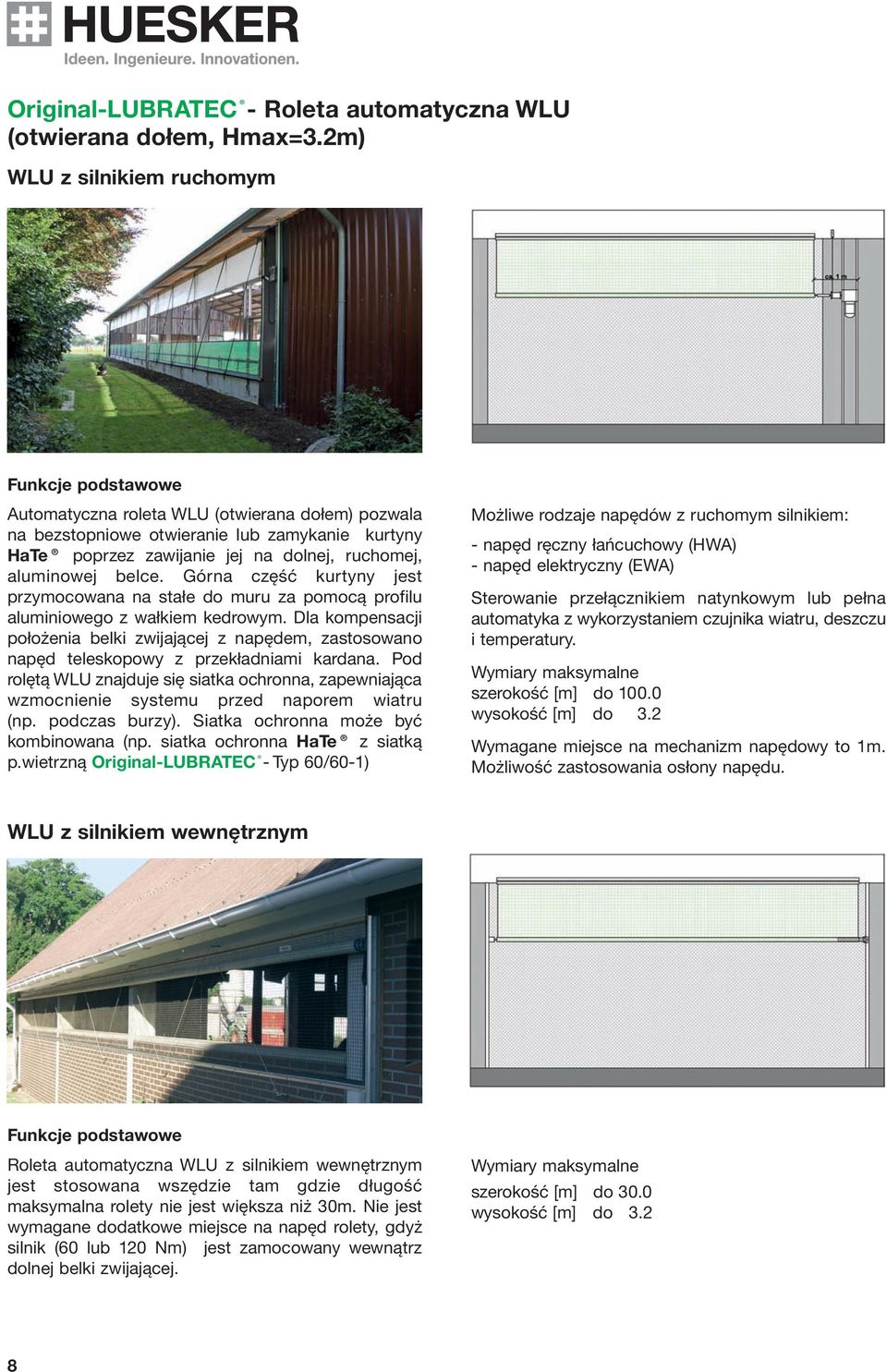

3 Original LUBRATEC Roleta automatyczna WLU (otwierana dołem, Hmax=3.2m) WLU z silnikiem ruchomym Automatyczna roleta WLU (otwierana dołem) pozwala na bezstopniowe otwieranie lub zamykanie kurtyny HaTe poprzez zawijanie jej na dolnej, ruchomej, aluminowej belce. Górna część kurtyny jest przymocowana na stałe do muru za pomocą profilu aluminiowego z wałkiem kedrowym. Dla kompensacji położenia belki zwijającej z napędem, zastosowano napęd teleskopowy z przekładniami kardana. Pod rolętą WLU znajduje się siatka ochronna, zapewniająca wzmocnienie systemu przed naporem wiatru (np. podczas burzy). Siatka ochronna może być kombinowana (np. siatka ochronna HaTe z siatką p.wietrzną Original LUBRATEC Typ 60/60 1) Możliwe rodzaje napędów z ruchomym silnikiem: napęd ręczny łańcuchowy (HWA) napęd elektryczny (EWA) Sterowanie przełącznikiem natynkowym lub pełna automatyka z wykorzystaniem czujnika wiatru, deszczu i temperatury. szerokość [m] do wysokość [m] do 3.2 WLU z silnikiem wewnętrznym Roleta automatyczna WLU z silnikiem wewnętrznym jest stosowana wszędzie tam gdzie długość maksymalna rolety nie jest większa niż 30m. Nie jest wymagane dodatkowe miejsce na napęd rolety, gdyż silnik (60 lub 120 Nm) jest zamocowany wewnątrz dolnej belki zwijającej. szerokość [m] do 30.0 wysokość [m] do 3.2 8

Górna część kurtyny jest przymocowana na stałe do muru za pomocą profilu aluminiowego z wałkiem kedrowym.

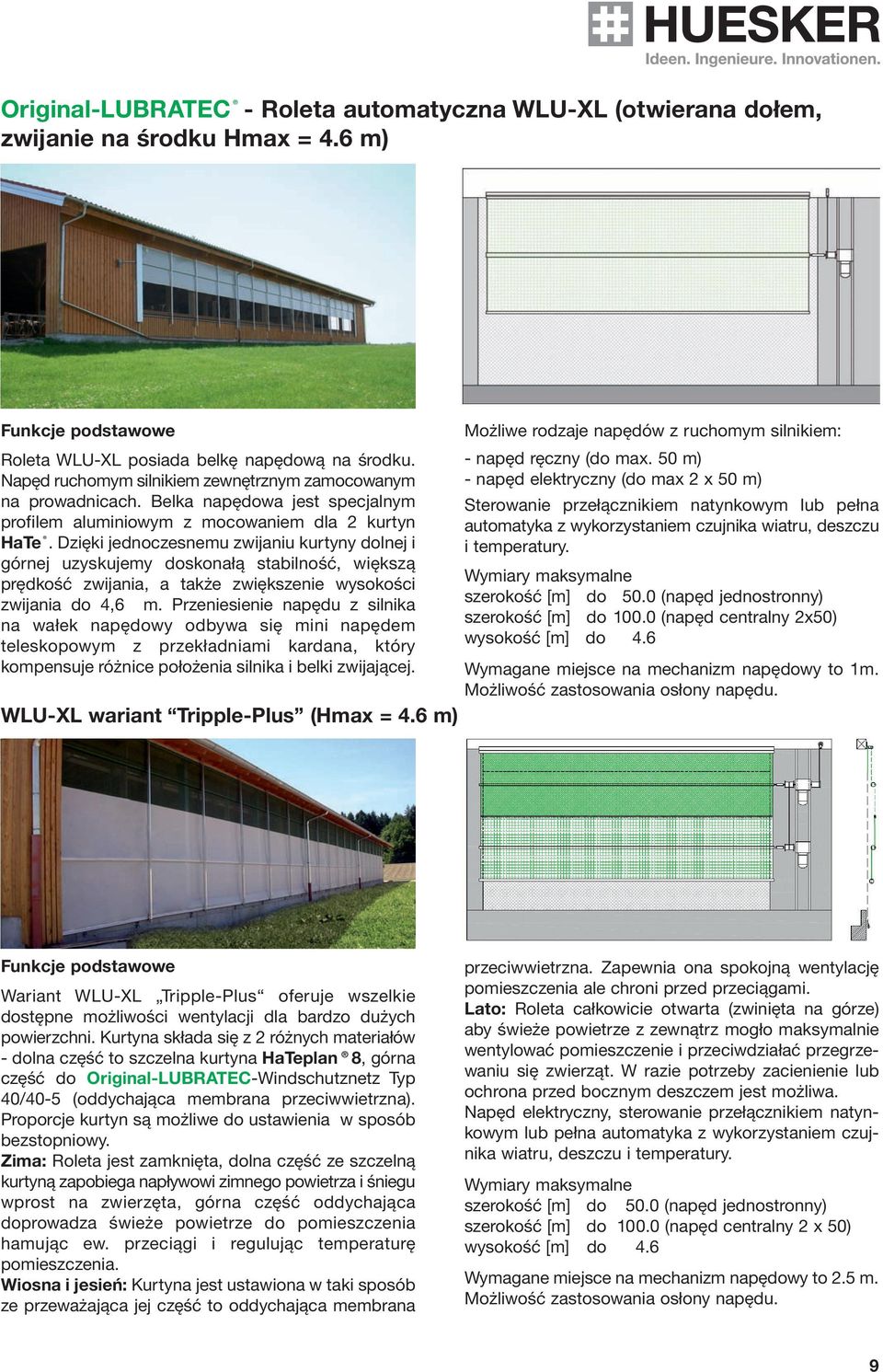

4 Original LUBRATEC Roleta automatyczna WLU XL (otwierana dołem, zwijanie na środku Hmax = 4.6 m) Roleta WLU XL posiada belkę napędową na środku. Napęd ruchomym silnikiem zewnętrznym zamocowanym na prowadnicach. Belka napędowa jest specjalnym profilem aluminiowym z mocowaniem dla 2 kurtyn HaTe. Dzięki jednoczesnemu zwijaniu kurtyny dolnej i górnej uzyskujemy doskonałą stabilność, większą prędkość zwijania, a także zwiększenie wysokości zwijania do 4,6 m. Przeniesienie napędu z silnika na wałek napędowy odbywa się mini napędem teleskopowym z przekładniami kardana, który kompensuje różnice położenia silnika i belki zwijającej. Możliwe rodzaje napędów z ruchomym silnikiem: napęd ręczny (do max. 50 m) napęd elektryczny (do max 2 x 50 m) Sterowanie przełącznikiem natynkowym lub pełna automatyka z wykorzystaniem czujnika wiatru, deszczu i temperatury. szerokość [m] do 50.0 (napęd jednostronny) szerokość [m] do (napęd centralny 2x50) wysokość [m] do 4.6 WLU XL wariant Tripple Plus (Hmax = 4.6 m) Wariant WLU XL Tripple Plus oferuje wszelkie dostępne możliwości wentylacji dla bardzo dużych powierzchni. Kurtyna składa się z 2 różnych materiałów dolna część to szczelna kurtyna HaTeplan 8, górna część do Original LUBRATEC Windschutznetz Typ 40/40 5 (oddychająca membrana przeciwwietrzna). Proporcje kurtyn są możliwe do ustawienia w sposób bezstopniowy. Zima: Roleta jest zamknięta, dolna część ze szczelną kurtyną zapobiega napływowi zimnego powietrza i śniegu wprost na zwierzęta, górna część oddychająca doprowadza świeże powietrze do pomieszczenia hamując ew. przeciągi i regulując temperaturę pomieszczenia. Wiosna i jesień: Kurtyna jest ustawiona w taki sposób ze przeważająca jej część to oddychająca membrana przeciwwietrzna. Zapewnia ona spokojną wentylację pomieszczenia ale chroni przed przeciągami. Lato: Roleta całkowicie otwarta (zwinięta na górze) aby świeże powietrze z zewnątrz mogło maksymalnie wentylować pomieszczenie i przeciwdziałać przegrzewaniu się zwierząt. W razie potrzeby zacienienie lub ochrona przed bocznym deszczem jest możliwa. Napęd elektryczny, sterowanie przełącznikiem natynkowym lub pełna automatyka z wykorzystaniem czujnika wiatru, deszczu i temperatury. szerokość [m] do 50.0 (napęd jednostronny) szerokość [m] do (napęd centralny 2 x 50) wysokość [m] do 4.6 Wymagane miejsce na mechanizm napędowy to 2.5 m. 9

Dzięki jednoczesnemu zwijaniu kurtyny dolnej i górnej uzyskujemy doskonałą stabilność, większą prędkość zwijania, a także zwiększenie wysokości zwijania do 4,6 m.

5 Roleta automatyczna WLO/WLU XL (otwierana dołem i górą, zwijanie na środku Hmax = 4.6 m) System WLO/WLU XL to najbardziej zaawansowany system wentylacji bocznej. Użytkownik ma możliwość wentylacji pomieszczenia zarówno górą jak i dołem lub równocześnie dołem i górą. System składa się z 2 niezależnych silników zewnętrznych z przekładniami. Jeden jest zamocowany na stałe i napędza górny wałek napędowy, drugi silnik jest ruchomo zamocowany na prowadnicach (EWA) i poprzez mini teleskop z przekładniami kardana napędza środkowy wałek zwijający kurtyny HaTe. Środkowy wałek zwijający jest wykonany z profilowanego aluminium z dwoma zaczepami (na kurtyne górną i dolną). Jednocześnie jest elementem stabilizującym cały system. Napęd elektryczny, sterowanie przełącznikiem natynkowym lub pełna automatyka z wykorzystaniem czujnika wiatru, deszczu i temperatury. szerokość [m] do 50.0 (napęd jednostronny) szerokość [m] do (napęd centralny 2x50) wysokość [m] do 4.6 Zabezpieczenie przed wichurami przez pionowe belki stabilizujące. SKYTEX Świetliki kalenicowe z wentylacją (do 7 m szerokości) Opatentowane Original LUBRATEC SKYTEX to najnowocześniejsze rozwiązanie w zakresie darmowego oświetlenia budynków inwentarskich z jednoczesną wentylacją światło do wewnątrz, powietrze na zewnątrz = więcej mleka. Świetliki kalenicowe o szerokości do 7 m wpuszczają maksymalna ilość światła do środka bez nagrzewania pomieszczenia. Podwójny, opatentowany i zaawansowany technologicznie materiał wierzchni jest zbudowany na zewnętrz ze specjalnej czarnej siatki a od wewnątrz z folii. Takie połączenie gwarantuje niespotykaną wytrzymałość, elastyczność i przepuszczalność świetlną. Świetlik kalenicowy od strony zewnętrznej ma ciemny kolor i idealnie komponuje się z dachem. Specjalna konstrukcja nośna umożliwa swobodną wentylację i odporność na statyczne obciążenia. Darmowe oświetlenie i świeże powietrze są na zewnątrz budynku, wystarczy je tylko wpuścić do środka! 10

Jeden jest zamocowany na stałe i napędza górny wałek napędowy, drugi silnik jest ruchomo zamocowany na prowadnicach (EWA) i poprzez mini teleskop z przekładniami kardana napędza środkowy wałek

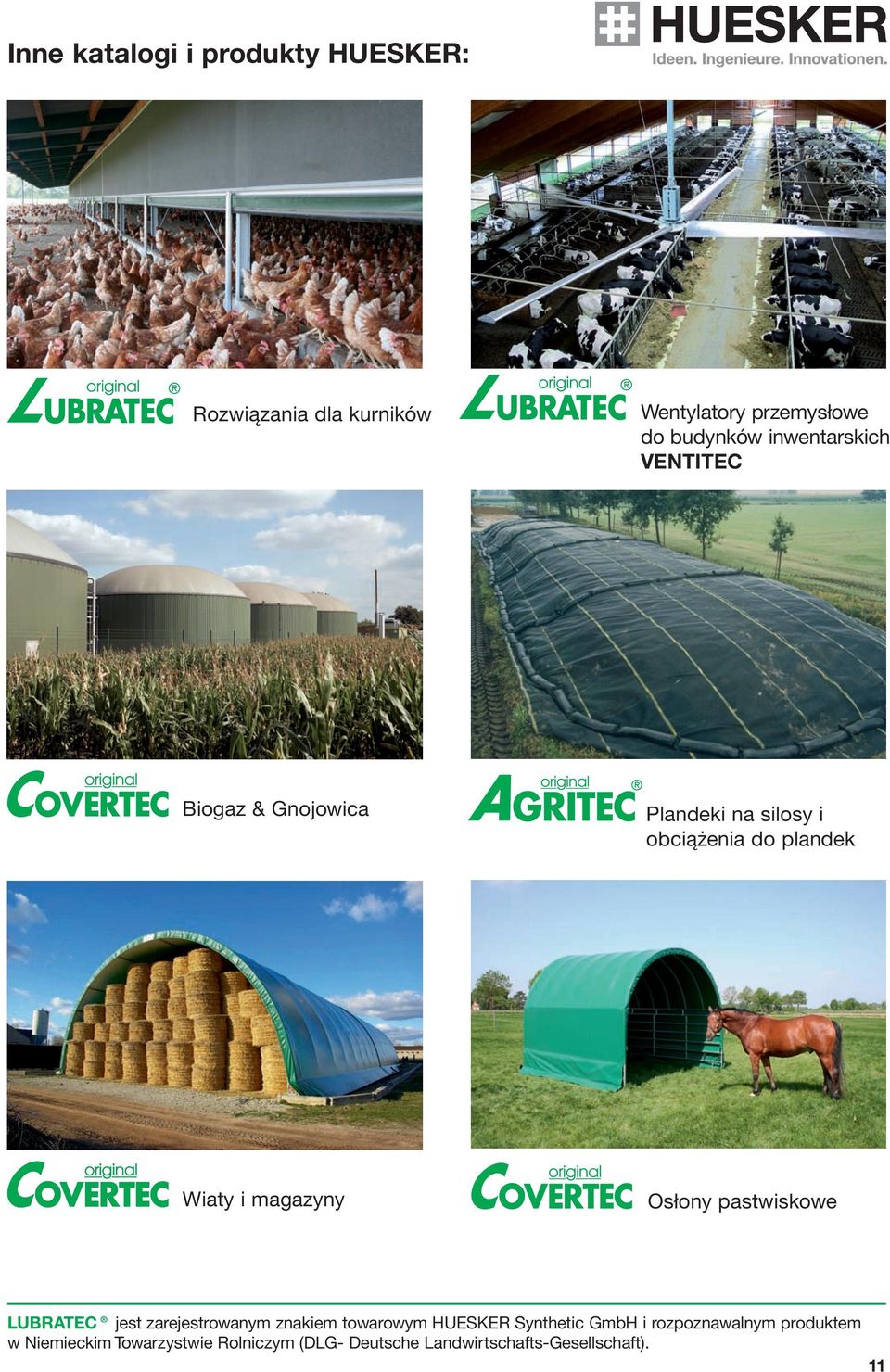

6 Inne katalogi i produkty HUESKER: Rozwiązania dla kurników Wentylatory przemysłowe do budynków inwentarskich VENTITEC Biogaz & Gnojowica Plandeki na silosy i obciążenia do plandek Wiaty i magazyny Osłony pastwiskowe LUBRATEC jest zarejestrowanym znakiem towarowym HUESKER Synthetic GmbH i rozpoznawalnym produktem w Niemieckim Towarzystwie Rolniczym (DLG Deutsche Landwirtschafts Gesellschaft). 11

magazyny Osłony pastwiskowe LUBRATEC jest zarejestrowanym znakiem towarowym HUESKER Synthetic GmbH
