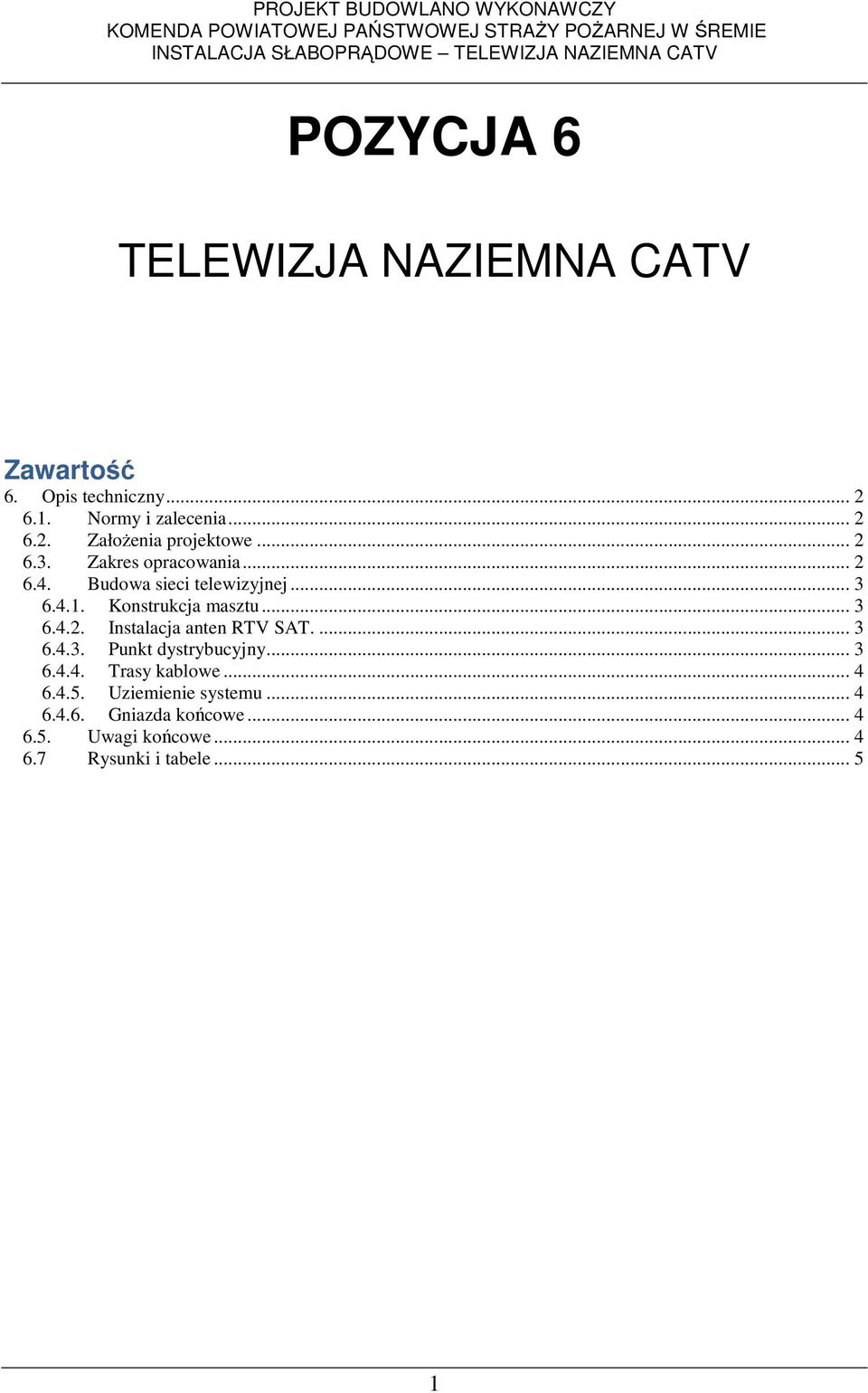

1 INSTALACJA SŁABOPRĄDOWE TELEWIZJA NAZIEMNA CATV POZYCJA 6 TELEWIZJA NAZIEMNA CATV Zawartość 6. Opis techniczny Normy i zalecenia ZałoŜenia projektowe Zakres opracowania Budowa sieci telewizyjnej Konstrukcja masztu Instalacja anten RTV SAT Punkt dystrybucyjny Trasy kablowe Uziemienie systemu Gniazda końcowe Uwagi końcowe Rysunki i tabele

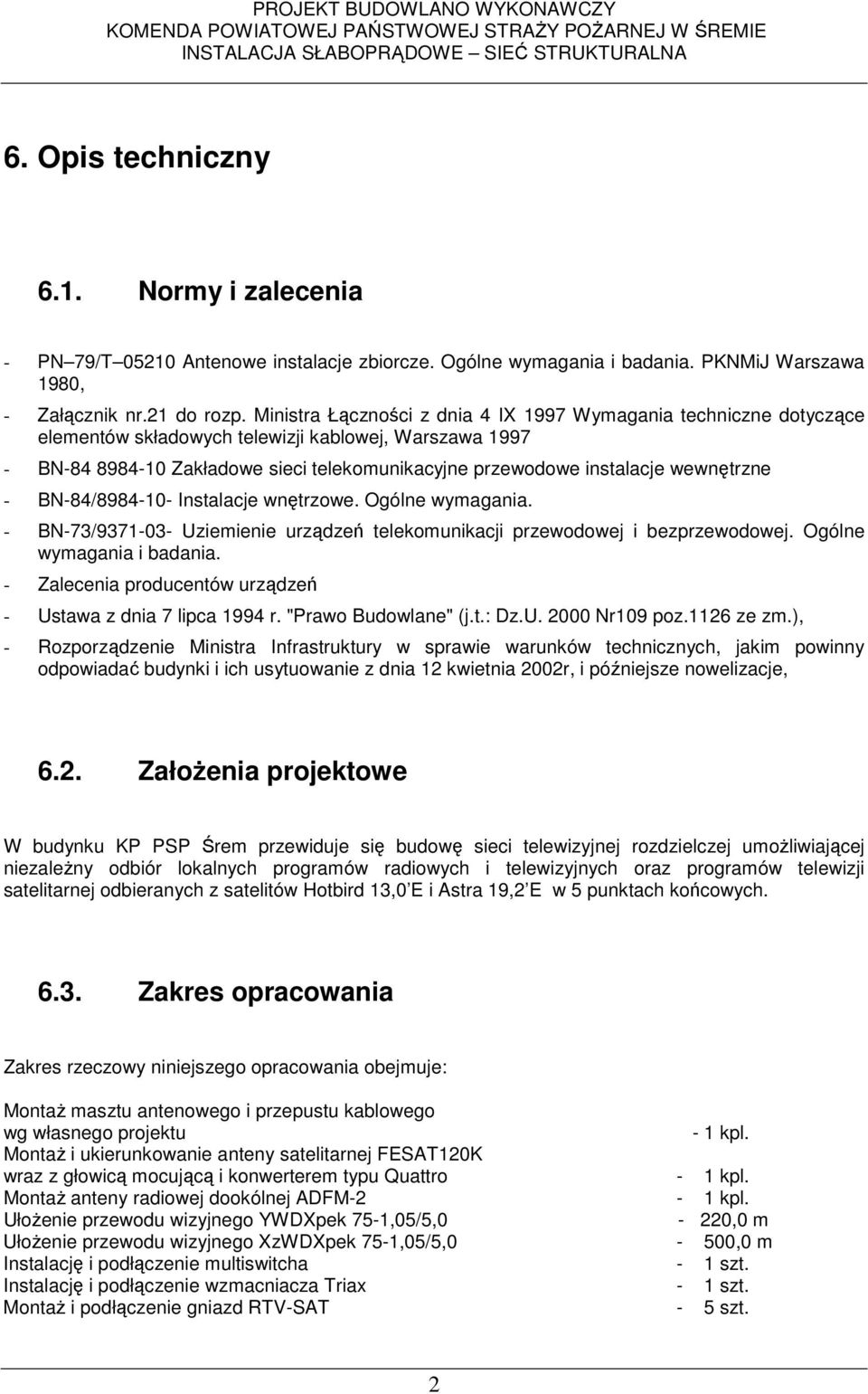

2 6. Opis techniczny 6.1. Normy i zalecenia - PN 79/T Antenowe instalacje zbiorcze. Ogólne wymagania i badania. PKNMiJ Warszawa 1980, - Załącznik nr.21 do rozp. Ministra Łączności z dnia 4 IX 1997 Wymagania techniczne dotyczące elementów składowych telewizji kablowej, Warszawa BN Zakładowe sieci telekomunikacyjne przewodowe instalacje wewnętrzne - BN-84/ Instalacje wnętrzowe. Ogólne wymagania. - BN-73/ Uziemienie urządzeń telekomunikacji przewodowej i bezprzewodowej. Ogólne wymagania i badania. - Zalecenia producentów urządzeń - Ustawa z dnia 7 lipca 1994 r. "Prawo Budowlane" (j.t.: Dz.U Nr109 poz.1126 ze zm.), - Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002r, i późniejsze nowelizacje, 6.2. ZałoŜenia projektowe W budynku KP PSP Śrem przewiduje się budowę sieci telewizyjnej rozdzielczej umoŝliwiającej niezaleŝny odbiór lokalnych programów radiowych i telewizyjnych oraz programów telewizji satelitarnej odbieranych z satelitów Hotbird 13,0 E i Astra 19,2 E w 5 punktach końcowych Zakres opracowania Zakres rzeczowy niniejszego opracowania obejmuje: MontaŜ masztu antenowego i przepustu kablowego wg własnego projektu - 1 kpl. MontaŜ i ukierunkowanie anteny satelitarnej FESAT120K wraz z głowicą mocującą i konwerterem typu Quattro - 1 kpl. MontaŜ anteny radiowej dookólnej ADFM-2-1 kpl. UłoŜenie przewodu wizyjnego YWDXpek 75-1,05/5,0-220,0 m UłoŜenie przewodu wizyjnego XzWDXpek 75-1,05/5,0-500,0 m Instalację i podłączenie multiswitcha - 1 szt. Instalację i podłączenie wzmacniacza Triax - 1 szt. MontaŜ i podłączenie gniazd RTV-SAT - 5 szt. 2

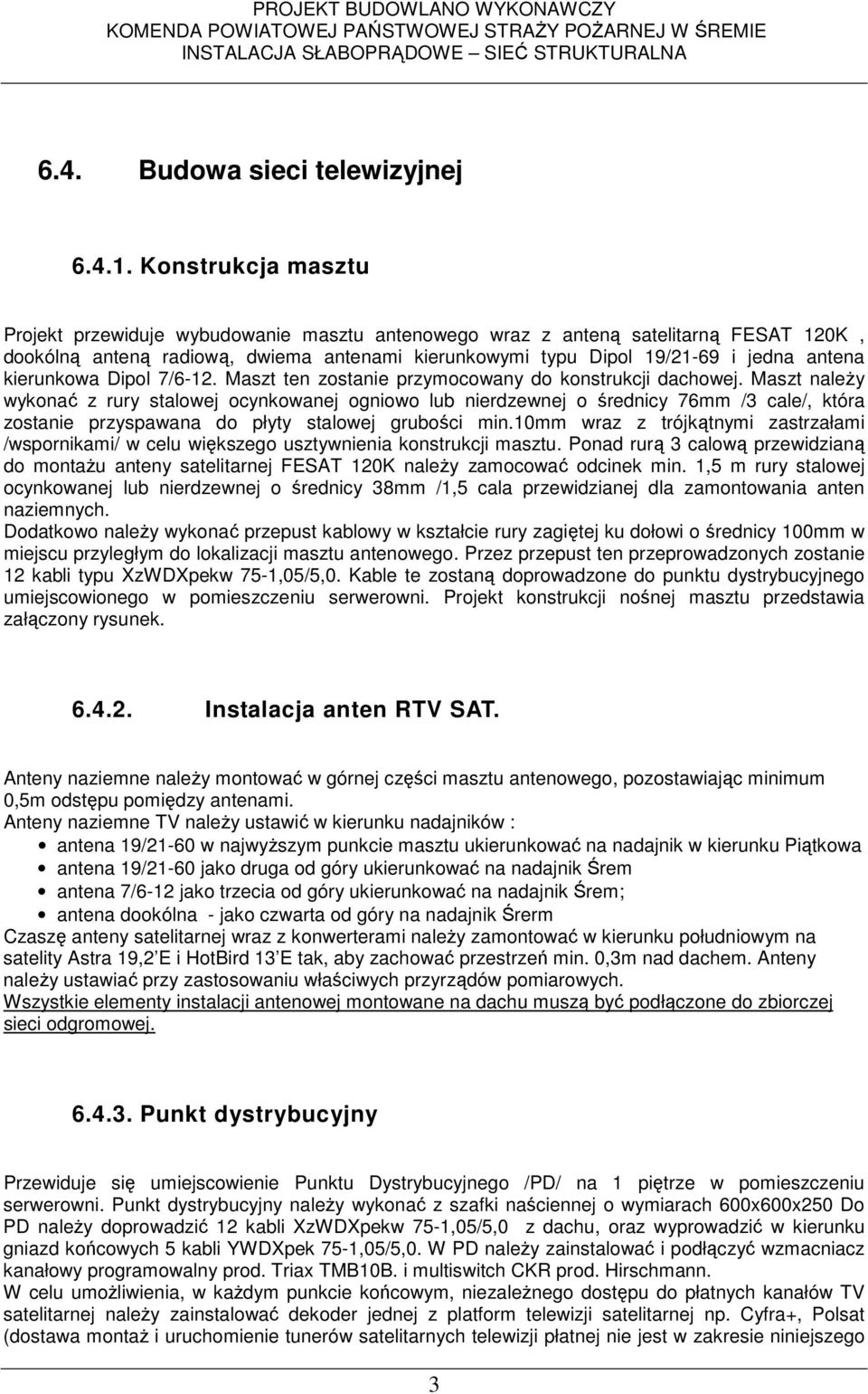

3 6.4. Budowa sieci telewizyjnej Konstrukcja masztu Projekt przewiduje wybudowanie masztu antenowego wraz z anteną satelitarną FESAT 120K, dookólną anteną radiową, dwiema antenami kierunkowymi typu Dipol 19/21-69 i jedna antena kierunkowa Dipol 7/6-12. Maszt ten zostanie przymocowany do konstrukcji dachowej. Maszt naleŝy wykonać z rury stalowej ocynkowanej ogniowo lub nierdzewnej o średnicy 76mm /3 cale/, która zostanie przyspawana do płyty stalowej grubości min.10mm wraz z trójkątnymi zastrzałami /wspornikami/ w celu większego usztywnienia konstrukcji masztu. Ponad rurą 3 calową przewidzianą do montaŝu anteny satelitarnej FESAT 120K naleŝy zamocować odcinek min. 1,5 m rury stalowej ocynkowanej lub nierdzewnej o średnicy 38mm /1,5 cala przewidzianej dla zamontowania anten naziemnych. Dodatkowo naleŝy wykonać przepust kablowy w kształcie rury zagiętej ku dołowi o średnicy 100mm w miejscu przyległym do lokalizacji masztu antenowego. Przez przepust ten przeprowadzonych zostanie 12 kabli typu XzWDXpekw 75-1,05/5,0. Kable te zostaną doprowadzone do punktu dystrybucyjnego umiejscowionego w pomieszczeniu serwerowni. Projekt konstrukcji nośnej masztu przedstawia załączony rysunek Instalacja anten RTV SAT. Anteny naziemne naleŝy montować w górnej części masztu antenowego, pozostawiając minimum 0,5m odstępu pomiędzy antenami. Anteny naziemne TV naleŝy ustawić w kierunku nadajników : antena 19/21-60 w najwyŝszym punkcie masztu ukierunkować na nadajnik w kierunku Piątkowa antena 19/21-60 jako druga od góry ukierunkować na nadajnik Śrem antena 7/6-12 jako trzecia od góry ukierunkować na nadajnik Śrem; antena dookólna - jako czwarta od góry na nadajnik Śrerm Czaszę anteny satelitarnej wraz z konwerterami naleŝy zamontować w kierunku południowym na satelity Astra 19,2 E i HotBird 13 E tak, aby zachować przestrzeń min. 0,3m nad dachem. Anteny naleŝy ustawiać przy zastosowaniu właściwych przyrządów pomiarowych. Wszystkie elementy instalacji antenowej montowane na dachu muszą być podłączone do zbiorczej sieci odgromowej Punkt dystrybucyjny Przewiduje się umiejscowienie Punktu Dystrybucyjnego /PD/ na 1 piętrze w pomieszczeniu serwerowni. Punkt dystrybucyjny naleŝy wykonać z szafki naściennej o wymiarach 600x600x250 Do PD naleŝy doprowadzić 12 kabli XzWDXpekw 75-1,05/5,0 z dachu, oraz wyprowadzić w kierunku gniazd końcowych 5 kabli YWDXpek 75-1,05/5,0. W PD naleŝy zainstalować i podłączyć wzmacniacz kanałowy programowalny prod. Triax TMB10B. i multiswitch CKR prod. Hirschmann. W celu umoŝliwienia, w kaŝdym punkcie końcowym, niezaleŝnego dostępu do płatnych kanałów TV satelitarnej naleŝy zainstalować dekoder jednej z platform telewizji satelitarnej np. Cyfra+, Polsat (dostawa montaŝ i uruchomienie tunerów satelitarnych telewizji płatnej nie jest w zakresie niniejszego 3

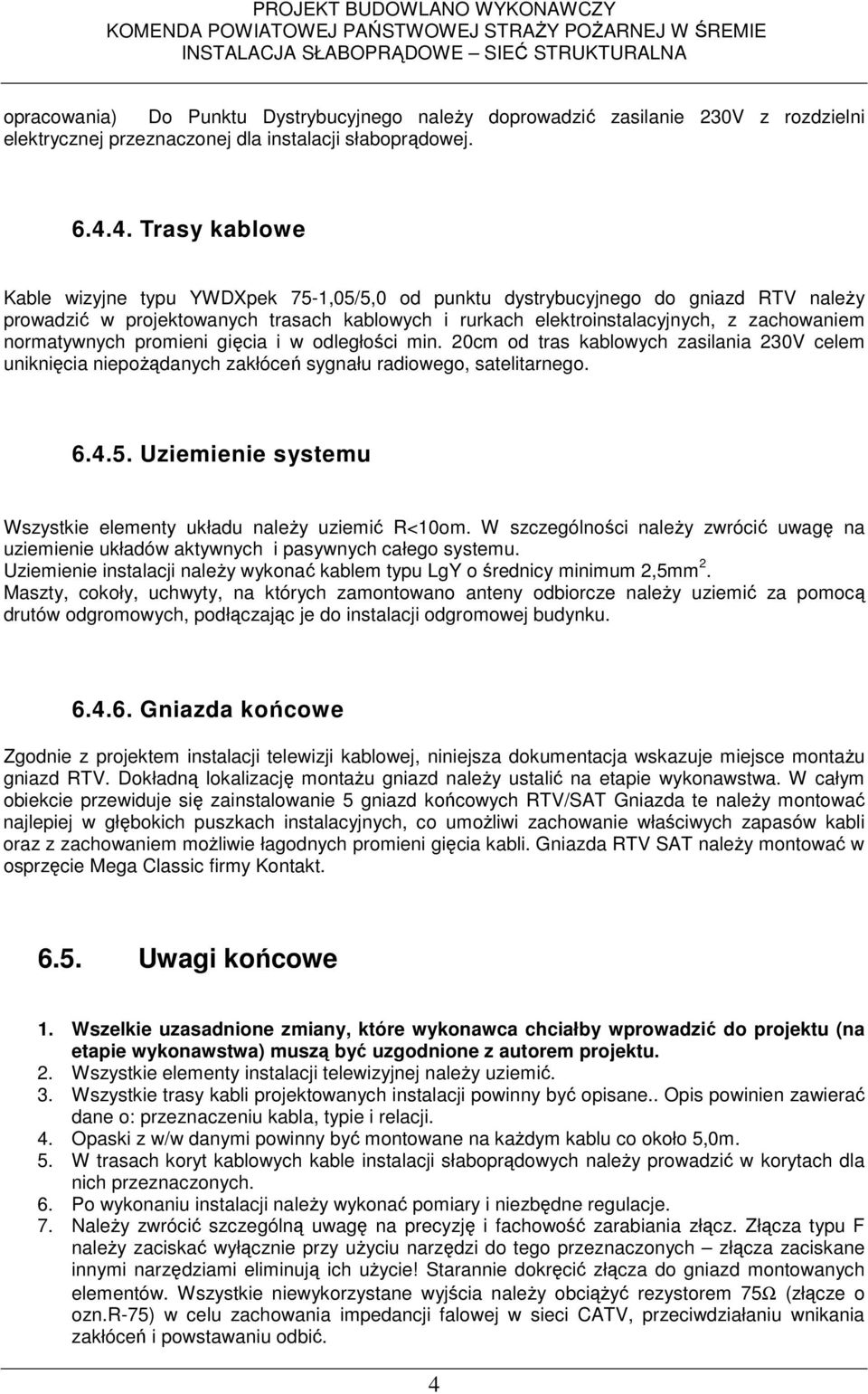

4 opracowania) Do Punktu Dystrybucyjnego naleŝy doprowadzić zasilanie 230V z rozdzielni elektrycznej przeznaczonej dla instalacji słaboprądowej Trasy kablowe Kable wizyjne typu YWDXpek 75-1,05/5,0 od punktu dystrybucyjnego do gniazd RTV naleŝy prowadzić w projektowanych trasach kablowych i rurkach elektroinstalacyjnych, z zachowaniem normatywnych promieni gięcia i w odległości min. 20cm od tras kablowych zasilania 230V celem uniknięcia niepoŝądanych zakłóceń sygnału radiowego, satelitarnego Uziemienie systemu Wszystkie elementy układu naleŝy uziemić R<10om. W szczególności naleŝy zwrócić uwagę na uziemienie układów aktywnych i pasywnych całego systemu. Uziemienie instalacji naleŝy wykonać kablem typu LgY o średnicy minimum 2,5mm 2. Maszty, cokoły, uchwyty, na których zamontowano anteny odbiorcze naleŝy uziemić za pomocą drutów odgromowych, podłączając je do instalacji odgromowej budynku Gniazda końcowe Zgodnie z projektem instalacji telewizji kablowej, niniejsza dokumentacja wskazuje miejsce montaŝu gniazd RTV. Dokładną lokalizację montaŝu gniazd naleŝy ustalić na etapie wykonawstwa. W całym obiekcie przewiduje się zainstalowanie 5 gniazd końcowych RTV/SAT Gniazda te naleŝy montować najlepiej w głębokich puszkach instalacyjnych, co umoŝliwi zachowanie właściwych zapasów kabli oraz z zachowaniem moŝliwie łagodnych promieni gięcia kabli. Gniazda RTV SAT naleŝy montować w osprzęcie Mega Classic firmy Kontakt Uwagi końcowe 1. Wszelkie uzasadnione zmiany, które wykonawca chciałby wprowadzić do projektu (na etapie wykonawstwa) muszą być uzgodnione z autorem projektu. 2. Wszystkie elementy instalacji telewizyjnej naleŝy uziemić. 3. Wszystkie trasy kabli projektowanych instalacji powinny być opisane.. Opis powinien zawierać dane o: przeznaczeniu kabla, typie i relacji. 4. Opaski z w/w danymi powinny być montowane na kaŝdym kablu co około 5,0m. 5. W trasach koryt kablowych kable instalacji słaboprądowych naleŝy prowadzić w korytach dla nich przeznaczonych. 6. Po wykonaniu instalacji naleŝy wykonać pomiary i niezbędne regulacje. 7. NaleŜy zwrócić szczególną uwagę na precyzję i fachowość zarabiania złącz. Złącza typu F naleŝy zaciskać wyłącznie przy uŝyciu narzędzi do tego przeznaczonych złącza zaciskane innymi narzędziami eliminują ich uŝycie! Starannie dokręcić złącza do gniazd montowanych elementów. Wszystkie niewykorzystane wyjścia naleŝy obciąŝyć rezystorem 75Ω (złącze o ozn.r-75) w celu zachowania impedancji falowej w sieci CATV, przeciwdziałaniu wnikania zakłóceń i powstawaniu odbić. 4

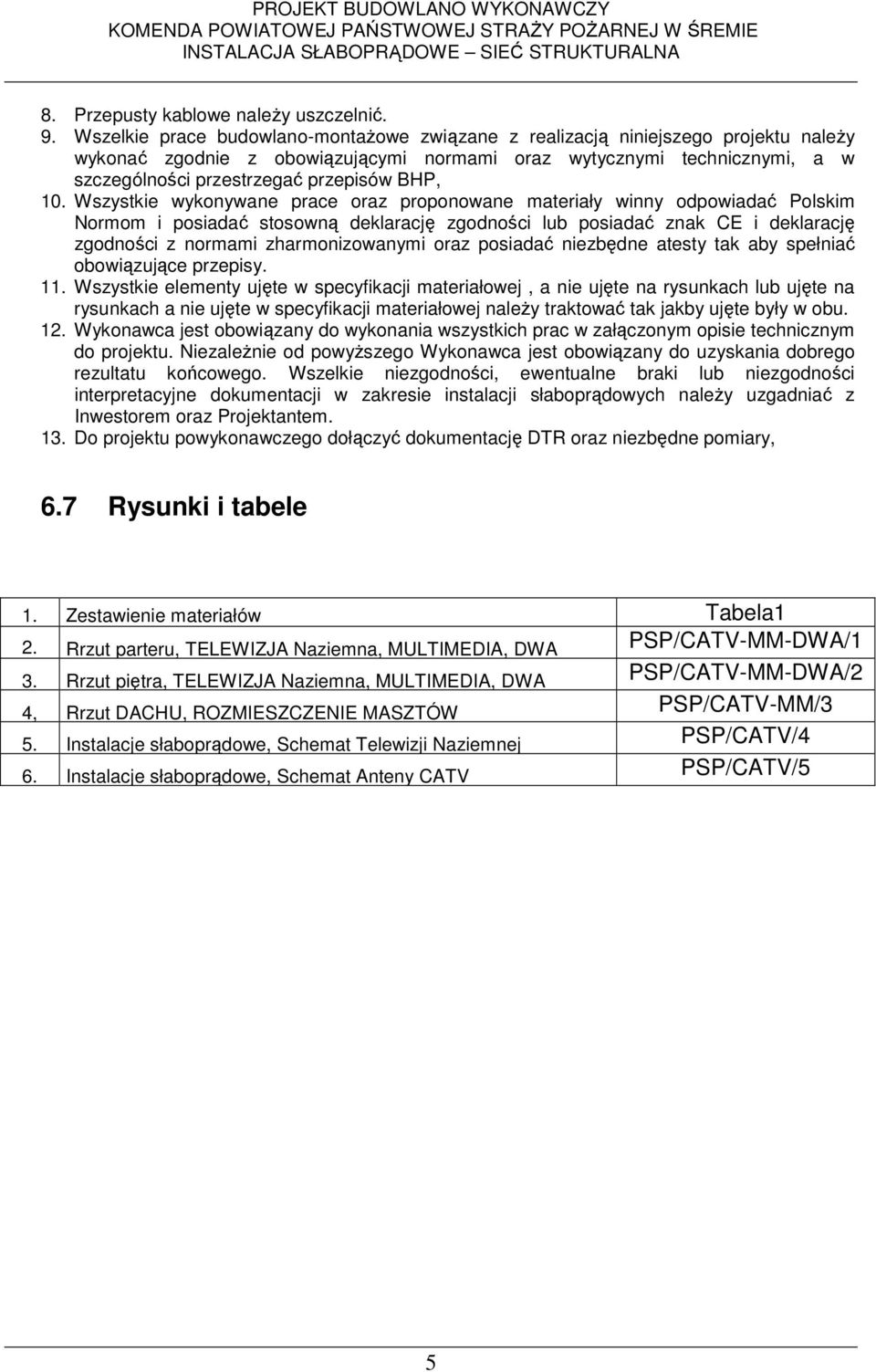

5 8. Przepusty kablowe naleŝy uszczelnić. 9. Wszelkie prace budowlano-montaŝowe związane z realizacją niniejszego projektu naleŝy wykonać zgodnie z obowiązującymi normami oraz wytycznymi technicznymi, a w szczególności przestrzegać przepisów BHP, 10. Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać Polskim Normom i posiadać stosowną deklarację zgodności lub posiadać znak CE i deklarację zgodności z normami zharmonizowanymi oraz posiadać niezbędne atesty tak aby spełniać obowiązujące przepisy. 11. Wszystkie elementy ujęte w specyfikacji materiałowej, a nie ujęte na rysunkach lub ujęte na rysunkach a nie ujęte w specyfikacji materiałowej naleŝy traktować tak jakby ujęte były w obu. 12. Wykonawca jest obowiązany do wykonania wszystkich prac w załączonym opisie technicznym do projektu. NiezaleŜnie od powyŝszego Wykonawca jest obowiązany do uzyskania dobrego rezultatu końcowego. Wszelkie niezgodności, ewentualne braki lub niezgodności interpretacyjne dokumentacji w zakresie instalacji słaboprądowych naleŝy uzgadniać z Inwestorem oraz Projektantem. 13. Do projektu powykonawczego dołączyć dokumentację DTR oraz niezbędne pomiary, 6.7 Rysunki i tabele 1. Zestawienie materiałów Tabela1 2. Rrzut parteru, TELEWIZJA Naziemna, MULTIMEDIA, DWA PSP/CATV-MM-DWA/1 3. Rrzut piętra, TELEWIZJA Naziemna, MULTIMEDIA, DWA PSP/CATV-MM-DWA/2 4, Rrzut DACHU, ROZMIESZCZENIE MASZTÓW PSP/CATV-MM/3 5. Instalacje słaboprądowe, Schemat Telewizji Naziemnej PSP/CATV/4 6. Instalacje słaboprądowe, Schemat Anteny CATV PSP/CATV/5 5
