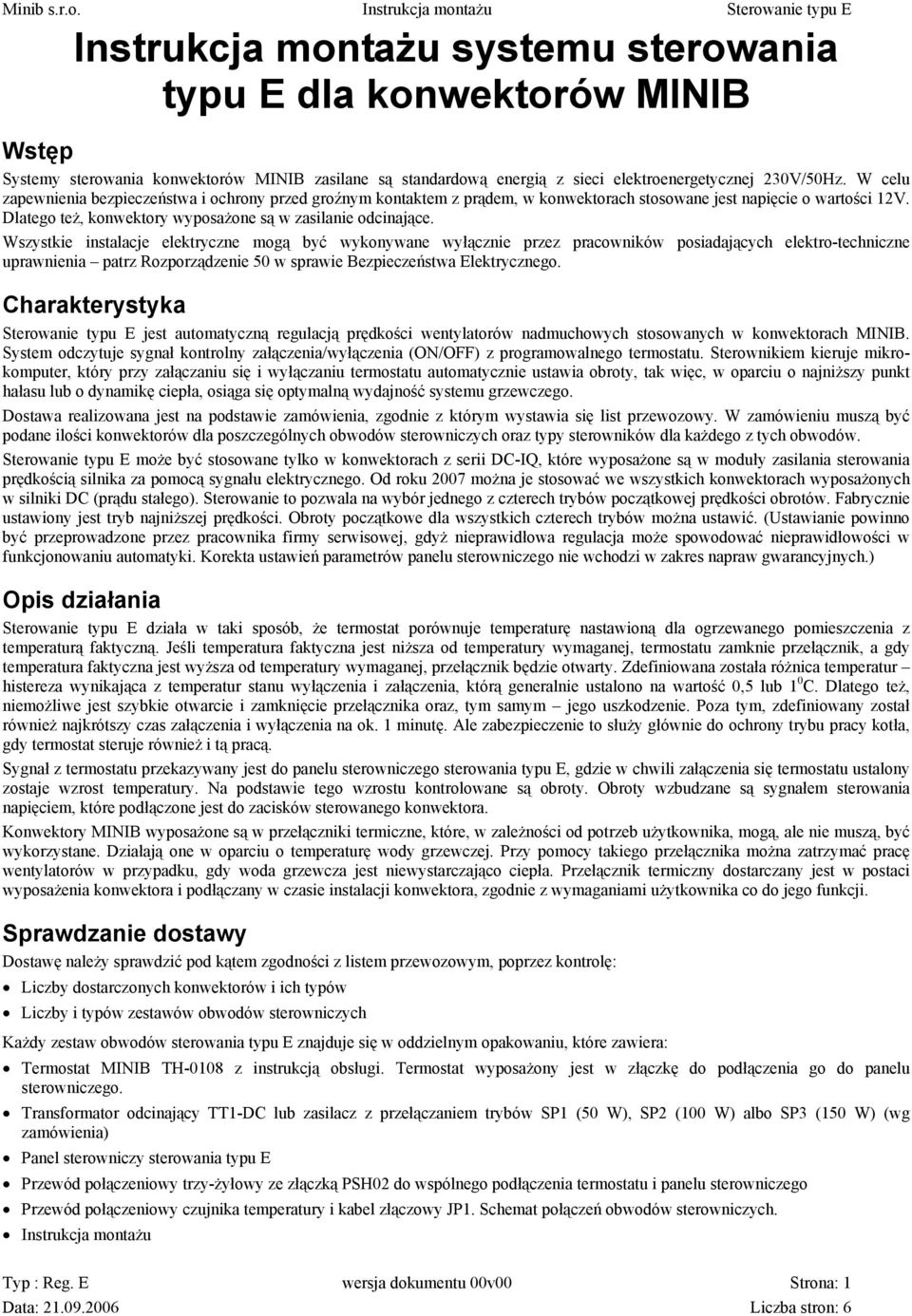

1 Instrukcja montażu systemu sterowania typu E dla konwektorów MINIB Wstęp Systemy sterowania konwektorów MINIB zasilane są standardową energią z sieci elektroenergetycznej 230V/50Hz. W celu zapewnienia bezpieczeństwa i ochrony przed groźnym kontaktem z prądem, w konwektorach stosowane jest napięcie o wartości 12V. Dlatego też, konwektory wyposażone są w zasilanie odcinające. Wszystkie instalacje elektryczne mogą być wykonywane wyłącznie przez pracowników posiadających elektro-techniczne uprawnienia patrz Rozporządzenie 50 w sprawie Bezpieczeństwa Elektrycznego. Charakterystyka Sterowanie typu E jest automatyczną regulacją prędkości wentylatorów nadmuchowych stosowanych w konwektorach MINIB. System odczytuje sygnał kontrolny załączenia/wyłączenia (ON/OFF) z programowalnego termostatu. Sterownikiem kieruje mikrokomputer, który przy załączaniu się i wyłączaniu termostatu automatycznie ustawia obroty, tak więc, w oparciu o najniższy punkt hałasu lub o dynamikę ciepła, osiąga się optymalną wydajność systemu grzewczego. Dostawa realizowana jest na podstawie zamówienia, zgodnie z którym wystawia się list przewozowy. W zamówieniu muszą być podane ilości konwektorów dla poszczególnych obwodów sterowniczych oraz typy sterowników dla każdego z tych obwodów. Sterowanie typu E może być stosowane tylko w konwektorach z serii DC-IQ, które wyposażone są w moduły zasilania sterowania prędkością silnika za pomocą sygnału elektrycznego. Od roku 2007 można je stosować we wszystkich konwektorach wyposażonych w silniki DC (prądu stałego). Sterowanie to pozwala na wybór jednego z czterech trybów początkowej prędkości obrotów. Fabrycznie ustawiony jest tryb najniższej prędkości. Obroty początkowe dla wszystkich czterech trybów można ustawić. (Ustawianie powinno być przeprowadzone przez pracownika firmy serwisowej, gdyż nieprawidłowa regulacja może spowodować nieprawidłowości w funkcjonowaniu automatyki. Korekta ustawień parametrów panelu sterowniczego nie wchodzi w zakres napraw gwarancyjnych.) Opis działania Sterowanie typu E działa w taki sposób, że termostat porównuje temperaturę nastawioną dla ogrzewanego pomieszczenia z temperaturą faktyczną. Jeśli temperatura faktyczna jest niższa od temperatury wymaganej, termostatu zamknie przełącznik, a gdy temperatura faktyczna jest wyższa od temperatury wymaganej, przełącznik będzie otwarty. Zdefiniowana została różnica temperatur histereza wynikająca z temperatur stanu wyłączenia i załączenia, którą generalnie ustalono na wartość 0,5 lub 1 0 C. Dlatego też, niemożliwe jest szybkie otwarcie i zamknięcie przełącznika oraz, tym samym jego uszkodzenie. Poza tym, zdefiniowany został również najkrótszy czas załączenia i wyłączenia na ok. 1 minutę. Ale zabezpieczenie to służy głównie do ochrony trybu pracy kotła, gdy termostat steruje również i tą pracą. Sygnał z termostatu przekazywany jest do panelu sterowniczego sterowania typu E, gdzie w chwili załączenia się termostatu ustalony zostaje wzrost temperatury. Na podstawie tego wzrostu kontrolowane są obroty. Obroty wzbudzane są sygnałem sterowania napięciem, które podłączone jest do zacisków sterowanego konwektora. Konwektory MINIB wyposażone są w przełączniki termiczne, które, w zależności od potrzeb użytkownika, mogą, ale nie muszą, być wykorzystane. Działają one w oparciu o temperaturę wody grzewczej. Przy pomocy takiego przełącznika można zatrzymać pracę wentylatorów w przypadku, gdy woda grzewcza jest niewystarczająco ciepła. Przełącznik termiczny dostarczany jest w postaci wyposażenia konwektora i podłączany w czasie instalacji konwektora, zgodnie z wymaganiami użytkownika co do jego funkcji. Sprawdzanie dostawy Dostawę należy sprawdzić pod kątem zgodności z listem przewozowym, poprzez kontrolę: Liczby dostarczonych konwektorów i ich typów Liczby i typów zestawów obwodów sterowniczych Każdy zestaw obwodów sterowania typu E znajduje się w oddzielnym opakowaniu, które zawiera: Termostat MINIB TH-0108 z instrukcją obsługi. Termostat wyposażony jest w złączkę do podłączenia go do panelu sterowniczego. Transformator odcinający TT1-DC lub zasilacz z przełączaniem trybów SP1 (50 W), SP2 (100 W) albo SP3 (150 W) (wg zamówienia) Panel sterowniczy sterowania typu E Przewód połączeniowy trzy-żyłowy ze złączką PSH02 do wspólnego podłączenia termostatu i panelu sterowniczego Przewód połączeniowy czujnika temperatury i kabel złączowy. Schemat połączeń obwodów sterowniczych. Instrukcja montażu Typ : Reg. E wersja dokumentu 00v00 Strona: 1

2 Schemat połączeń sterowania typu E MINIB TT1-DC L N CYKY CYKY 3 x 1,5 3x1,5 (czarny, (černá, niebieski, modrá, żółto-zielony) žl./zel.) Propojkou Zaciski Com jsou i vždy Mi spojeny lub Hi svorky zawsze Com są ze a sobą Mi połączone. nebo (Napięcie 10-12V AC). Hi. Prędkość (Napětí obrotowa 10 12V sterowana AC). Rychlost jest poprzez otáčení panel sterowniczy. je řízena ovládacím panelem T PE L1 L2 L1 L2 0V Lo Mi Com 24V Hi Kontakty Styki termostatu mogą lze być použít wykorzystane do sterowania innych pro řízení dalších prvků elementów systemu grzewczego. topného W razie potrzeby, systému. przekaźnik Případně może lze relé zostać odpojit odłączony přerušením przez przecięcie drátové propojky. kabla MINIB TH-0108 bezprzekaźnikowy bezkontaktní R Panel sterowniczy E Ovládací panel Reg.D CP OP.1 L N PE Rozvaděč K0.1 Tablica rozdzielcza K hlavnímu rozvaděči do głównej tablicy rozdzielczej CYKY 3 x 1,5 (czarny, czarny, brązowy) CYKY Przewód 3x1,5 brązowy (černá, nie černá, jest podłączony hnědá), hnědý vodič není zapojen Przy zastosowaniu MAX TT1-DC 7A s MAX. TT1-DC 7A CYKY 3 x 1,5 EM (czarny, CYKY czarny, 3x1,5 brązowy) (černá, černá, hnědá) EM MINIB SP3-DC Zasilacz z przełączaniem trybów 150W N L PE Spínaný zdroj 150W (Wariant wykorzystujący s zasilacz použitím (Varianta spínaného z przełą-czaniem zdroje místo trybów, TT1-DC) zamiast TT1-DC) 0V 0V +15V +15V MAX 12A EMKn REG Zacisk Připojovací połączeniowy FC 1 REG Připojovací Zacisk połączeniowy FC 2 REG Připojovací Zacisk połączeniowy FC n K5 Modul Elektroniczny řídící moduł elektroniky sterowania K5 Modul Elektroniczny řídící moduł elektroniky sterowania K5 Modul Elektroniczny řídící moduł elektroniky sterowania Sterowanie typu E nie pozwala na chłodzenie pomieszczeń. Zainstalowany przełącznik termiczny może być użyty do rozłączenia pracy wentylatora, jeśli zostanie podłączony w miejsce łącznika zgodnie z powyższym schematem. Typ : Reg. E wersja dokumentu 00v00 Strona: 2

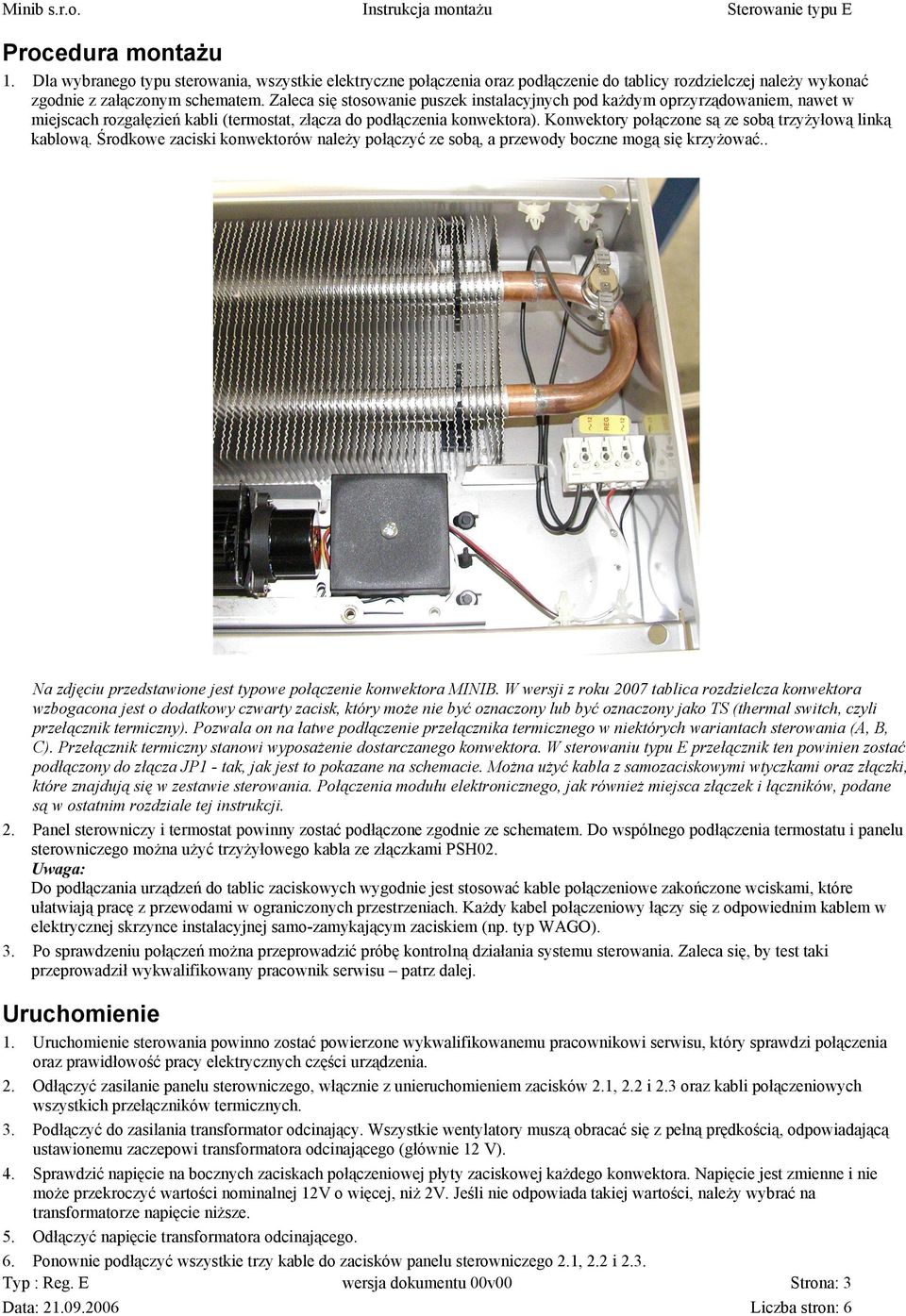

3 Procedura montażu 1. Dla wybranego typu sterowania, wszystkie elektryczne połączenia oraz podłączenie do tablicy rozdzielczej należy wykonać zgodnie z załączonym schematem. Zaleca się stosowanie puszek instalacyjnych pod każdym oprzyrządowaniem, nawet w miejscach rozgałęzień kabli (termostat, złącza do podłączenia konwektora). Konwektory połączone są ze sobą trzyżyłową linką kablową. Środkowe zaciski konwektorów należy połączyć ze sobą, a przewody boczne mogą się krzyżować.. Na zdjęciu przedstawione jest typowe połączenie konwektora MINIB. W wersji z roku 2007 tablica rozdzielcza konwektora wzbogacona jest o dodatkowy czwarty zacisk, który może nie być oznaczony lub być oznaczony jako TS (thermal switch, czyli przełącznik termiczny). Pozwala on na łatwe podłączenie przełącznika termicznego w niektórych wariantach sterowania (A, B, C). Przełącznik termiczny stanowi wyposażenie dostarczanego konwektora. W sterowaniu typu E przełącznik ten powinien zostać podłączony do złącza - tak, jak jest to pokazane na schemacie. Można użyć kabla z samozaciskowymi wtyczkami oraz złączki, które znajdują się w zestawie sterowania. Połączenia modułu elektronicznego, jak również miejsca złączek i łączników, podane są w ostatnim rozdziale tej instrukcji. 2. Panel sterowniczy i termostat powinny zostać podłączone zgodnie ze schematem. Do wspólnego podłączenia termostatu i panelu sterowniczego można użyć trzyżyłowego kabla ze złączkami PSH02. Uwaga: Do podłączania urządzeń do tablic zaciskowych wygodnie jest stosować kable połączeniowe zakończone wciskami, które ułatwiają pracę z przewodami w ograniczonych przestrzeniach. Każdy kabel połączeniowy łączy się z odpowiednim kablem w elektrycznej skrzynce instalacyjnej samo-zamykającym zaciskiem (np. typ WAGO). 3. Po sprawdzeniu połączeń można przeprowadzić próbę kontrolną działania systemu sterowania. Zaleca się, by test taki przeprowadził wykwalifikowany pracownik serwisu patrz dalej. Uruchomienie 1. Uruchomienie sterowania powinno zostać powierzone wykwalifikowanemu pracownikowi serwisu, który sprawdzi połączenia oraz prawidłowość pracy elektrycznych części urządzenia. 2. Odłączyć zasilanie panelu sterowniczego, włącznie z unieruchomieniem zacisków 2.1, 2.2 i 2.3 oraz kabli połączeniowych wszystkich przełączników termicznych. 3. Podłączyć do zasilania transformator odcinający. Wszystkie wentylatory muszą obracać się z pełną prędkością, odpowiadającą ustawionemu zaczepowi transformatora odcinającego (głównie 12 V). 4. Sprawdzić napięcie na bocznych zaciskach połączeniowej płyty zaciskowej każdego konwektora. Napięcie jest zmienne i nie może przekroczyć wartości nominalnej 12V o więcej, niż 2V. Jeśli nie odpowiada takiej wartości, należy wybrać na transformatorze napięcie niższe. 5. Odłączyć napięcie transformatora odcinającego. 6. Ponownie podłączyć wszystkie trzy kable do zacisków panelu sterowniczego 2.1, 2.2 i 2.3. Typ : Reg. E wersja dokumentu 00v00 Strona: 3

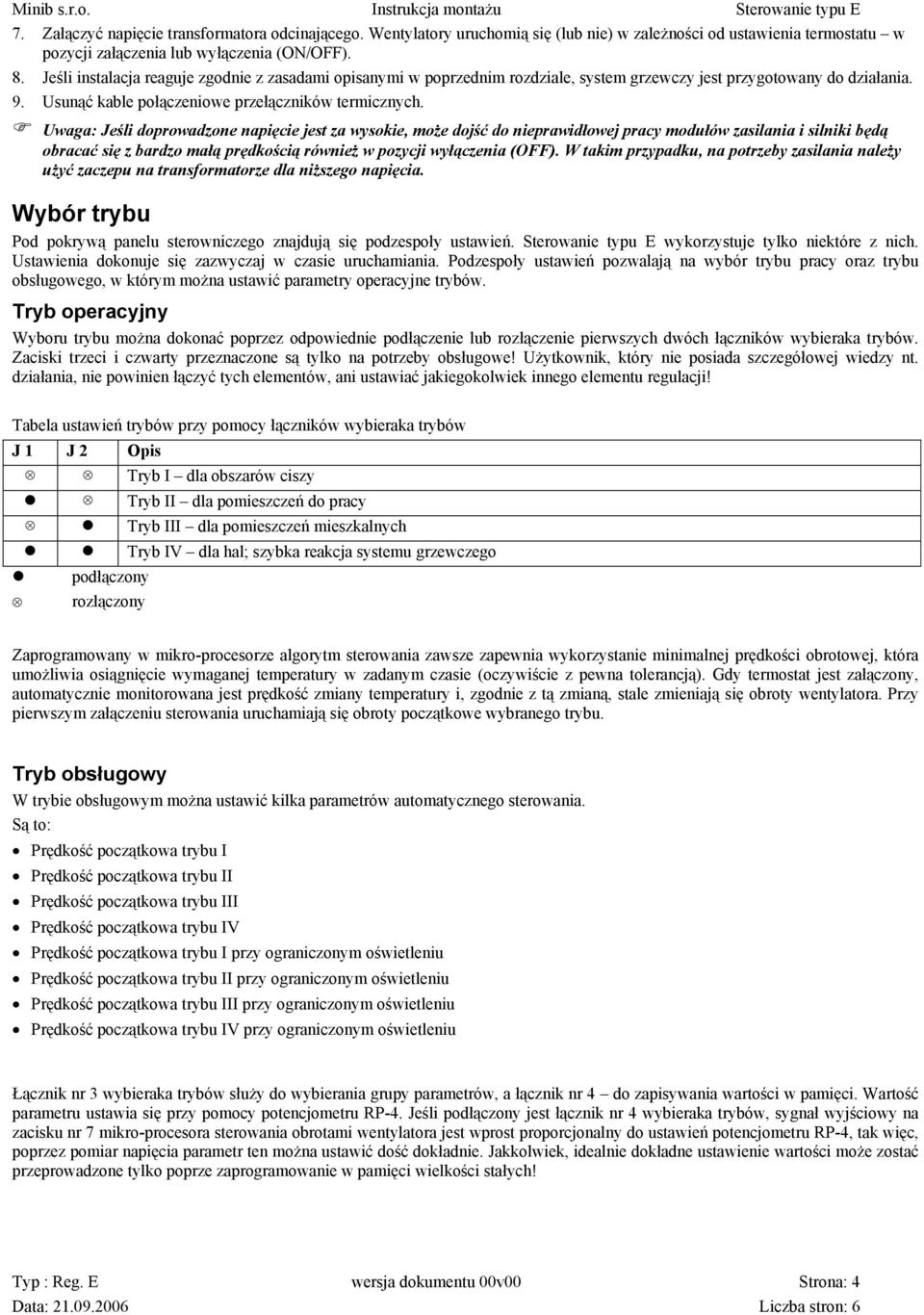

4 7. Załączyć napięcie transformatora odcinającego. Wentylatory uruchomią się (lub nie) w zależności od ustawienia termostatu w pozycji załączenia lub wyłączenia (ON/OFF). 8. Jeśli instalacja reaguje zgodnie z zasadami opisanymi w poprzednim rozdziale, system grzewczy jest przygotowany do działania. 9. Usunąć kable połączeniowe przełączników termicznych. Uwaga: Jeśli doprowadzone napięcie jest za wysokie, może dojść do nieprawidłowej pracy modułów zasilania i silniki będą obracać się z bardzo małą prędkością również w pozycji wyłączenia (OFF). W takim przypadku, na potrzeby zasilania należy użyć zaczepu na transformatorze dla niższego napięcia. Wybór trybu Pod pokrywą panelu sterowniczego znajdują się podzespoły ustawień. Sterowanie typu E wykorzystuje tylko niektóre z nich. Ustawienia dokonuje się zazwyczaj w czasie uruchamiania. Podzespoły ustawień pozwalają na wybór trybu pracy oraz trybu obsługowego, w którym można ustawić parametry operacyjne trybów. Tryb operacyjny Wyboru trybu można dokonać poprzez odpowiednie podłączenie lub rozłączenie pierwszych dwóch łączników wybieraka trybów. Zaciski trzeci i czwarty przeznaczone są tylko na potrzeby obsługowe! Użytkownik, który nie posiada szczegółowej wiedzy nt. działania, nie powinien łączyć tych elementów, ani ustawiać jakiegokolwiek innego elementu regulacji! Tabela ustawień trybów przy pomocy łączników wybieraka trybów J 1 J 2 Opis Tryb I dla obszarów ciszy Tryb II dla pomieszczeń do pracy Tryb III dla pomieszczeń mieszkalnych Tryb IV dla hal; szybka reakcja systemu grzewczego podłączony rozłączony Zaprogramowany w mikro-procesorze algorytm sterowania zawsze zapewnia wykorzystanie minimalnej prędkości obrotowej, która umożliwia osiągnięcie wymaganej temperatury w zadanym czasie (oczywiście z pewna tolerancją). Gdy termostat jest załączony, automatycznie monitorowana jest prędkość zmiany temperatury i, zgodnie z tą zmianą, stale zmieniają się obroty wentylatora. Przy pierwszym załączeniu sterowania uruchamiają się obroty początkowe wybranego trybu. Tryb obsługowy W trybie obsługowym można ustawić kilka parametrów automatycznego sterowania. Są to: Prędkość początkowa trybu I Prędkość początkowa trybu II Prędkość początkowa trybu III Prędkość początkowa trybu IV Prędkość początkowa trybu I przy ograniczonym oświetleniu Prędkość początkowa trybu II przy ograniczonym oświetleniu Prędkość początkowa trybu III przy ograniczonym oświetleniu Prędkość początkowa trybu IV przy ograniczonym oświetleniu Łącznik nr 3 wybieraka trybów służy do wybierania grupy parametrów, a łącznik nr 4 do zapisywania wartości w pamięci. Wartość parametru ustawia się przy pomocy potencjometru RP-4. Jeśli podłączony jest łącznik nr 4 wybieraka trybów, sygnał wyjściowy na zacisku nr 7 mikro-procesora sterowania obrotami wentylatora jest wprost proporcjonalny do ustawień potencjometru RP-4, tak więc, poprzez pomiar napięcia parametr ten można ustawić dość dokładnie. Jakkolwiek, idealnie dokładne ustawienie wartości może zostać przeprowadzone tylko poprze zaprogramowanie w pamięci wielkości stałych! Typ : Reg. E wersja dokumentu 00v00 Strona: 4

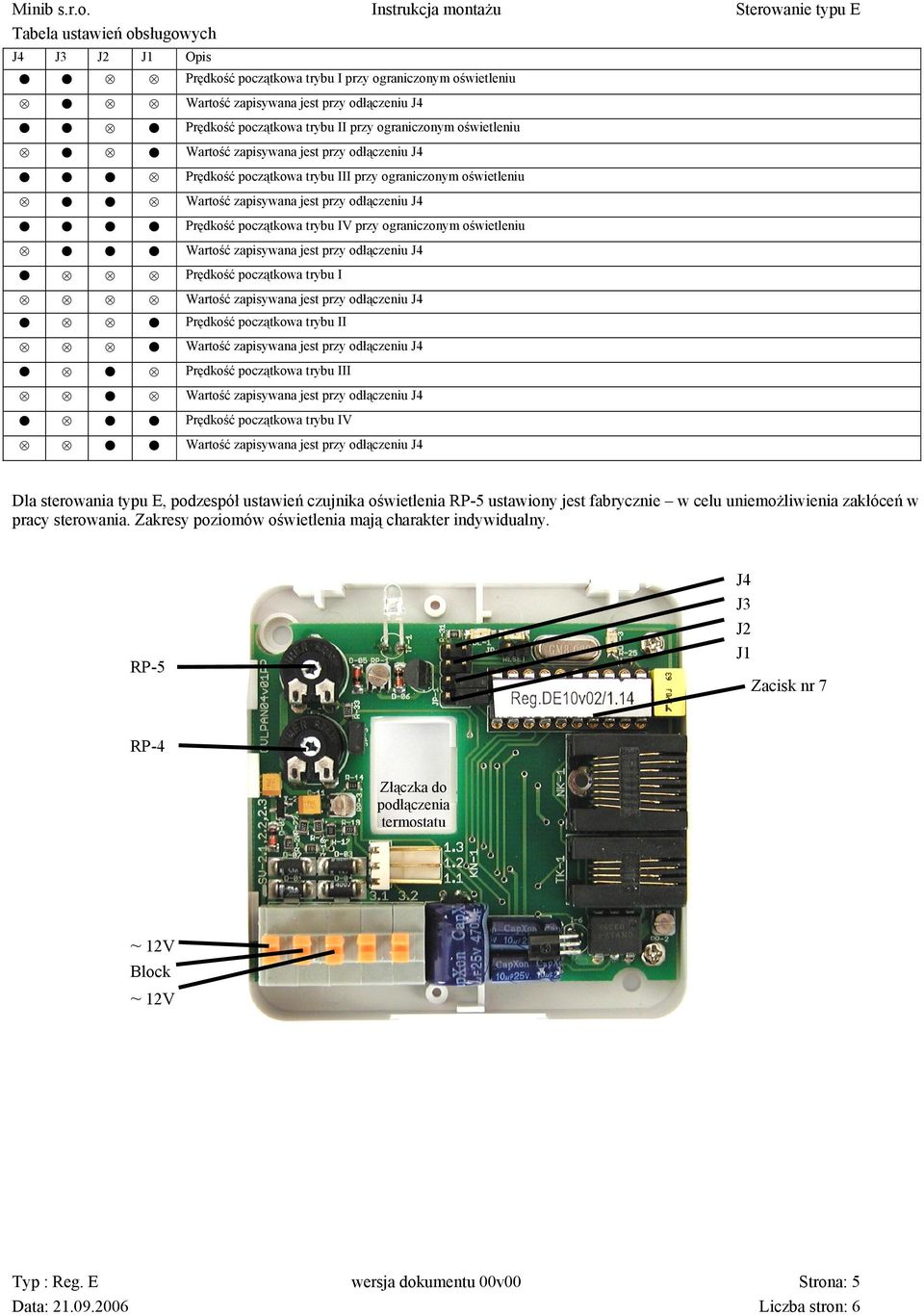

5 Tabela ustawień obsługowych J4 J3 J2 J1 Opis Prędkość początkowa trybu I przy ograniczonym oświetleniu Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu II przy ograniczonym oświetleniu Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu III przy ograniczonym oświetleniu Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu IV przy ograniczonym oświetleniu Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu I Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu II Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu III Wartość zapisywana jest przy odłączeniu J4 Prędkość początkowa trybu IV Wartość zapisywana jest przy odłączeniu J4 Dla sterowania typu E, podzespół ustawień czujnika oświetlenia RP-5 ustawiony jest fabrycznie w celu uniemożliwienia zakłóceń w pracy sterowania. Zakresy poziomów oświetlenia mają charakter indywidualny. RP-5 J4 J3 J2 J1 Zacisk nr 7 RP-4 Złączka do podłączenia termostatu ~ 12V Block ~ 12V Typ : Reg. E wersja dokumentu 00v00 Strona: 5

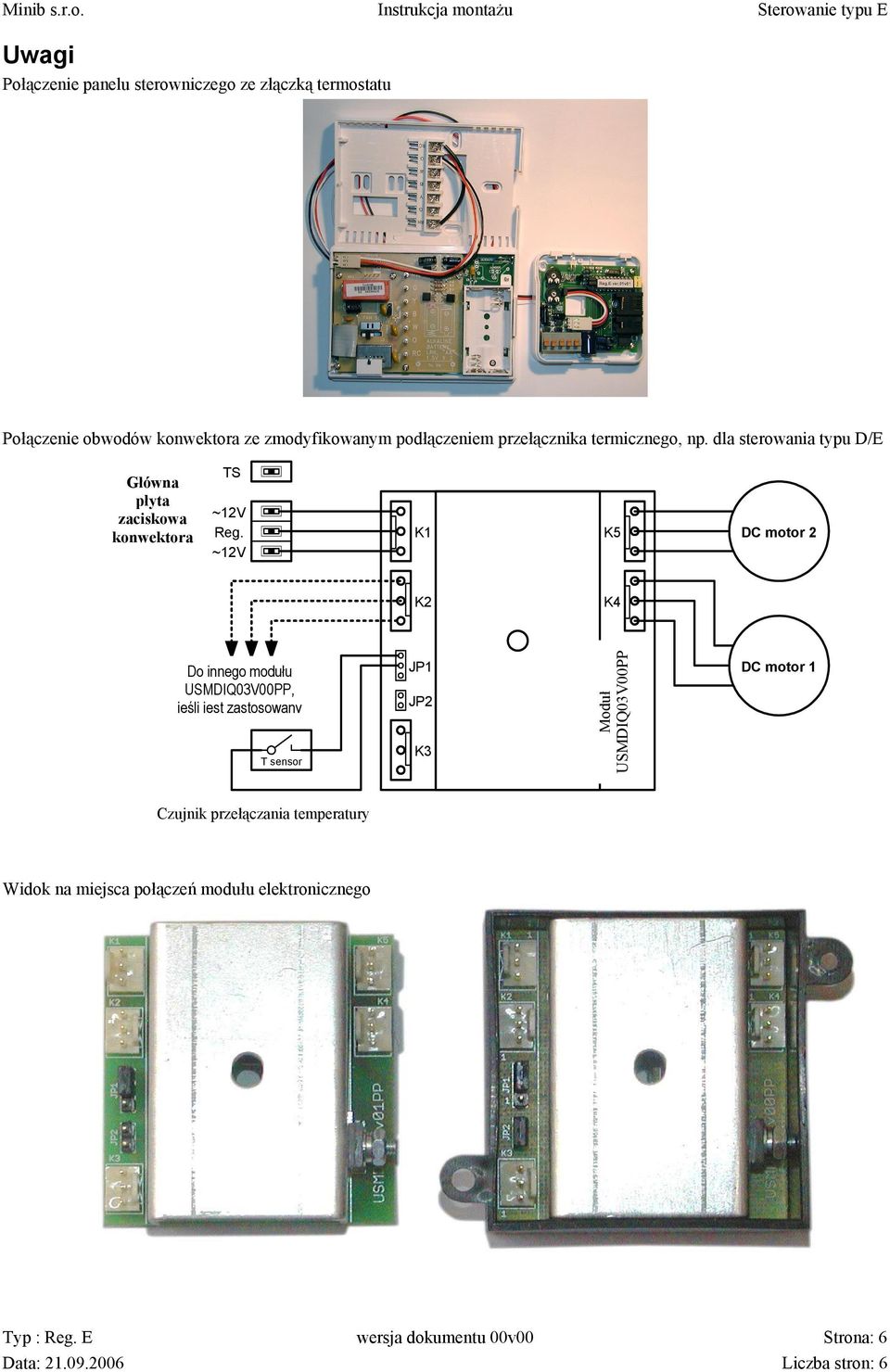

6 Uwagi Połączenie panelu sterowniczego ze złączką termostatu Połączenie obwodów konwektora ze zmodyfikowanym podłączeniem przełącznika termicznego, np. dla sterowania typu D/E Główna płyta Hlavní zaciskowa konvektoru konwektora TS Reg. K5 DC motor 2 Do K dalšímu innego modułu modulu, jeśli jest je- zastosowany li použit. T sensor Moduł Modul DC motor 1 Czujnik Spínací przełączania teplotní temperatury sensor Widok na miejsca połączeń modułu elektronicznego Typ : Reg. E wersja dokumentu 00v00 Strona: 6
