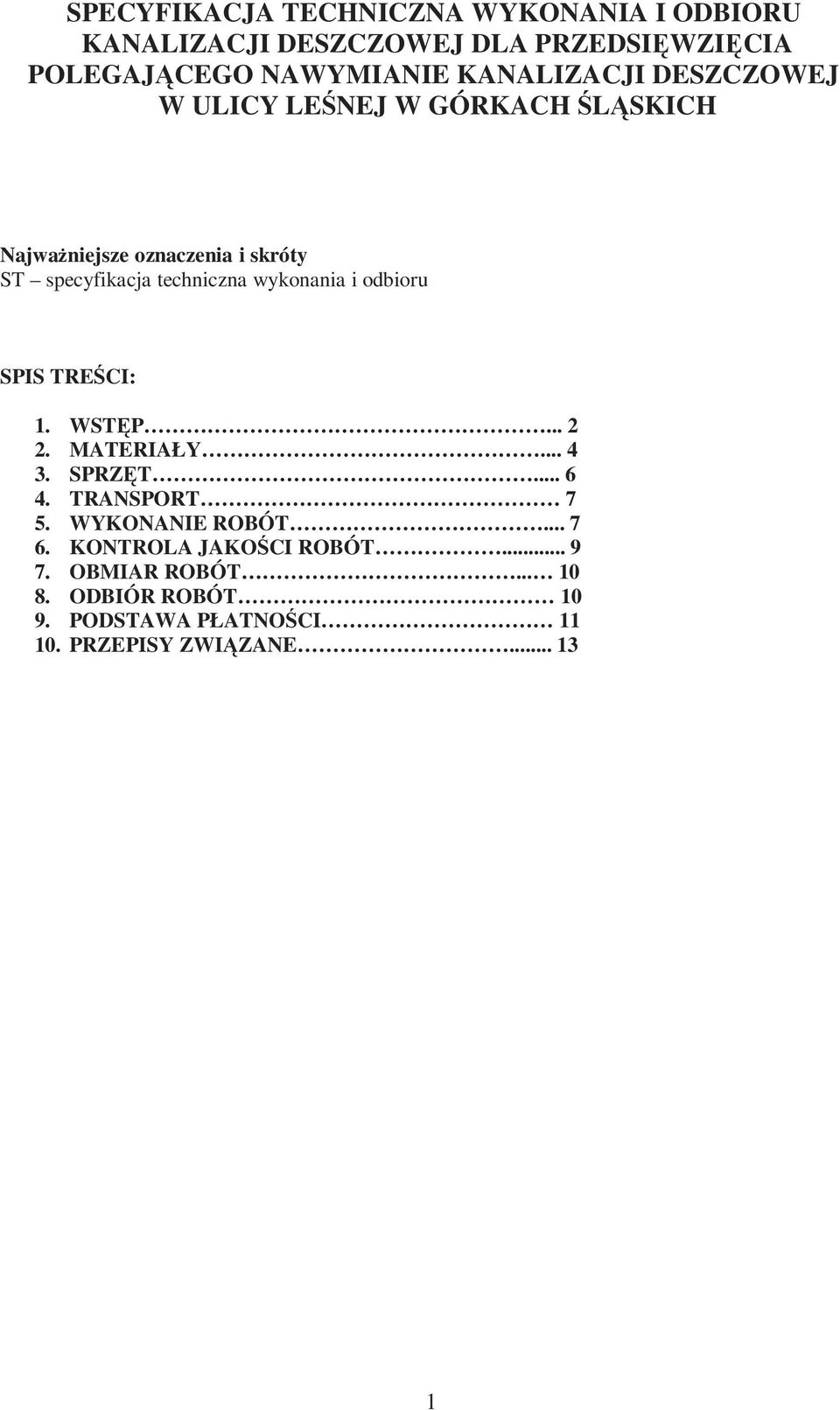

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU KANALIZACJI DESZCZOWEJ DLA PRZEDSIĘWZIĘCIA POLEGAJĄCEGO NAWYMIANIE KANALIZACJI DESZCZOWEJ W ULICY LEŚNEJ W GÓRKACH ŚLĄSKICH Najważniejsze oznaczenia i skróty ST specyfikacja techniczna wykonania i odbioru SPIS TREŚCI: 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT 7 5. WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

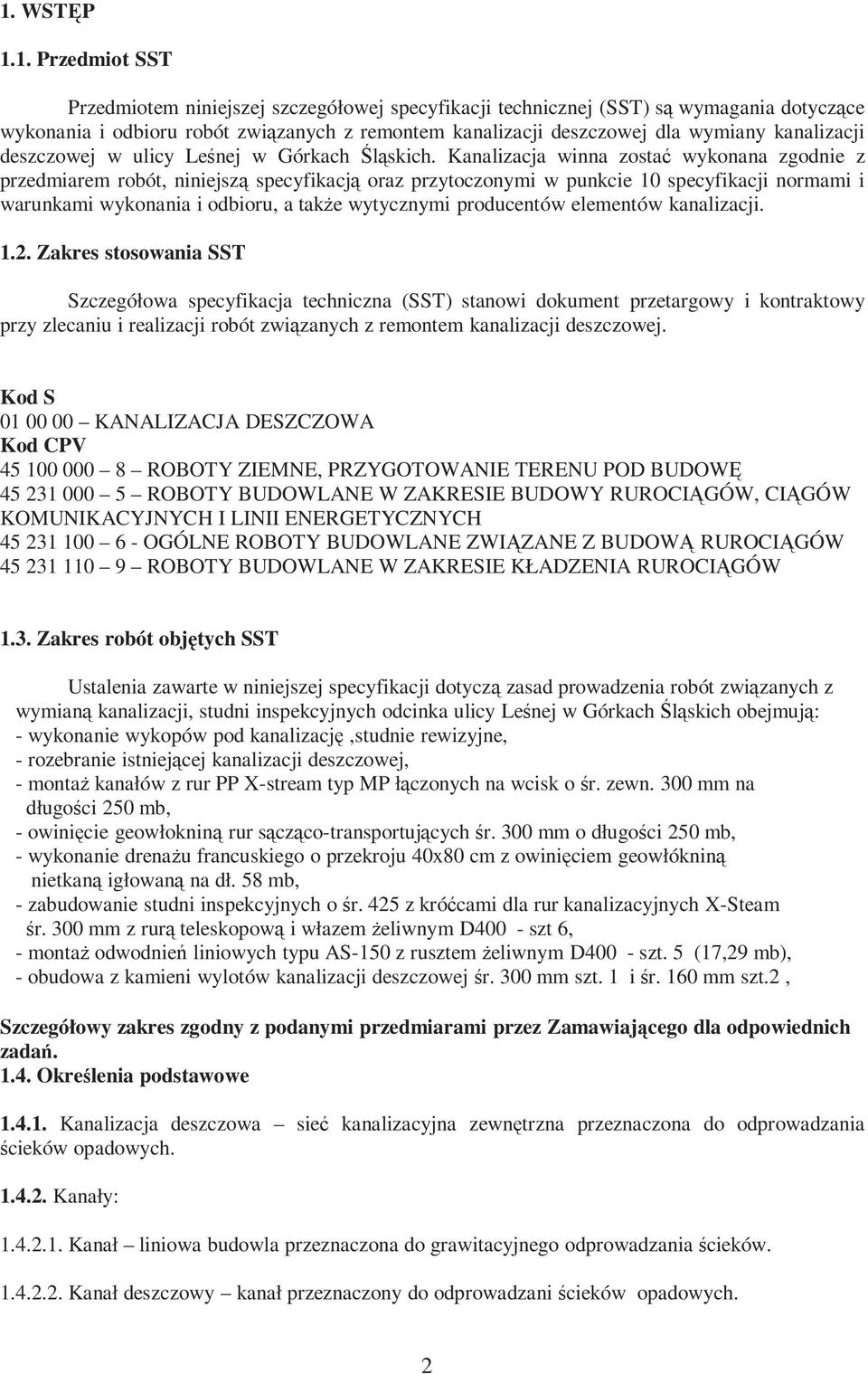

2 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z remontem kanalizacji deszczowej dla wymiany kanalizacji deszczowej w ulicy Leśnej w Górkach Śląskich. Kanalizacja winna zostać wykonana zgodnie z przedmiarem robót, niniejszą specyfikacją oraz przytoczonymi w punkcie 10 specyfikacji normami i warunkami wykonania i odbioru, a także wytycznymi producentów elementów kanalizacji Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót związanych z remontem kanalizacji deszczowej. Kod S KANALIZACJA DESZCZOWA Kod CPV ROBOTY ZIEMNE, PRZYGOTOWANIE TERENU POD BUDOWĘ ROBOTY BUDOWLANE W ZAKRESIE BUDOWY RUROCIĄGÓW, CIĄGÓW KOMUNIKACYJNYCH I LINII ENERGETYCZNYCH OGÓLNE ROBOTY BUDOWLANE ZWIĄZANE Z BUDOWĄ RUROCIĄGÓW ROBOTY BUDOWLANE W ZAKRESIE KŁADZENIA RUROCIĄGÓW 1.3. Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wymianą kanalizacji, studni inspekcyjnych odcinka ulicy Leśnej w Górkach Śląskich obejmują: - wykonanie wykopów pod kanalizację,studnie rewizyjne, - rozebranie istniejącej kanalizacji deszczowej, - montaż kanałów z rur PP X-stream typ MP łączonych na wcisk o śr. zewn. 300 mm na długości 250 mb, - owinięcie geowłokniną rur sącząco-transportujących śr. 300 mm o długości 250 mb, - wykonanie drenażu francuskiego o przekroju 40x80 cm z owinięciem geowłókniną nietkaną igłowaną na dł. 58 mb, - zabudowanie studni inspekcyjnych o śr. 425 z króćcami dla rur kanalizacyjnych X-Steam śr. 300 mm z rurą teleskopową i włazem żeliwnym D400 - szt 6, - montaż odwodnień liniowych typu AS-150 z rusztem żeliwnym D400 - szt. 5 (17,29 mb), - obudowa z kamieni wylotów kanalizacji deszczowej śr. 300 mm szt. 1 i śr. 160 mm szt.2, Szczegółowy zakres zgodny z podanymi przedmiarami przez Zamawiającego dla odpowiednich zadań Określenia podstawowe Kanalizacja deszczowa sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania ścieków opadowych Kanały: Kanał liniowa budowla przeznaczona do grawitacyjnego odprowadzania ścieków Kanał deszczowy kanał przeznaczony do odprowadzani ścieków opadowych. 2

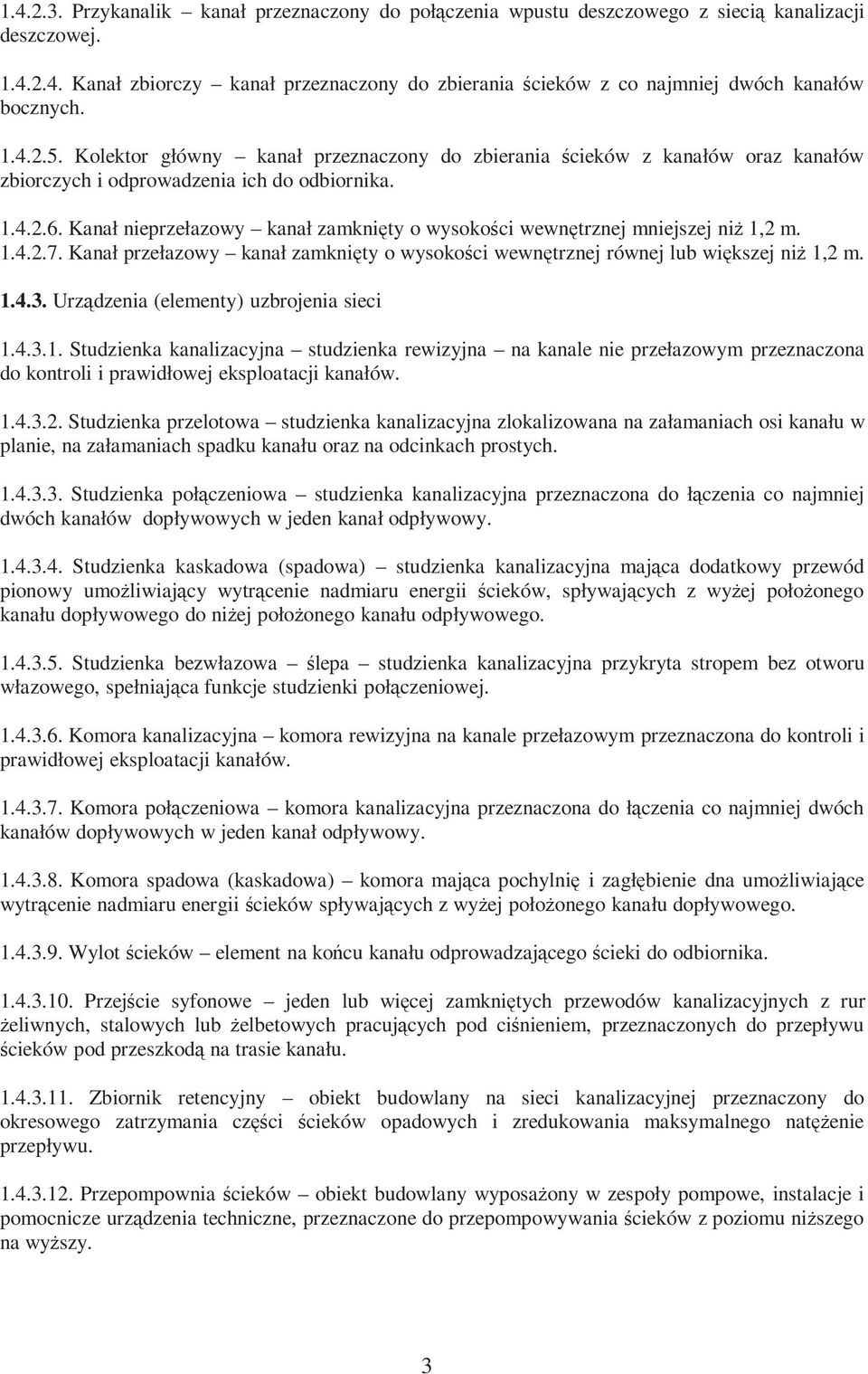

3 Przykanalik kanał przeznaczony do połączenia wpustu deszczowego z siecią kanalizacji deszczowej Kanał zbiorczy kanał przeznaczony do zbierania ścieków z co najmniej dwóch kanałów bocznych Kolektor główny kanał przeznaczony do zbierania ścieków z kanałów oraz kanałów zbiorczych i odprowadzenia ich do odbiornika Kanał nieprzełazowy kanał zamknięty o wysokości wewnętrznej mniejszej niż 1,2 m Kanał przełazowy kanał zamknięty o wysokości wewnętrznej równej lub większej niż 1,2 m Urządzenia (elementy) uzbrojenia sieci Studzienka kanalizacyjna studzienka rewizyjna na kanale nie przełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Studzienka przelotowa studzienka kanalizacyjna zlokalizowana na załamaniach osi kanału w planie, na załamaniach spadku kanału oraz na odcinkach prostych Studzienka połączeniowa studzienka kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Studzienka kaskadowa (spadowa) studzienka kanalizacyjna mająca dodatkowy przewód pionowy umożliwiający wytrącenie nadmiaru energii ścieków, spływających z wyżej położonego kanału dopływowego do niżej położonego kanału odpływowego Studzienka bezwłazowa ślepa studzienka kanalizacyjna przykryta stropem bez otworu włazowego, spełniająca funkcje studzienki połączeniowej Komora kanalizacyjna komora rewizyjna na kanale przełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Komora połączeniowa komora kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Komora spadowa (kaskadowa) komora mająca pochylnię i zagłębienie dna umożliwiające wytrącenie nadmiaru energii ścieków spływających z wyżej położonego kanału dopływowego Wylot ścieków element na końcu kanału odprowadzającego ścieki do odbiornika Przejście syfonowe jeden lub więcej zamkniętych przewodów kanalizacyjnych z rur żeliwnych, stalowych lub żelbetowych pracujących pod ciśnieniem, przeznaczonych do przepływu ścieków pod przeszkodą na trasie kanału Zbiornik retencyjny obiekt budowlany na sieci kanalizacyjnej przeznaczony do okresowego zatrzymania części ścieków opadowych i zredukowania maksymalnego natężenie przepływu Przepompownia ścieków obiekt budowlany wyposażony w zespoły pompowe, instalacje i pomocnicze urządzenia techniczne, przeznaczone do przepompowywania ścieków z poziomu niższego na wyższy. 3

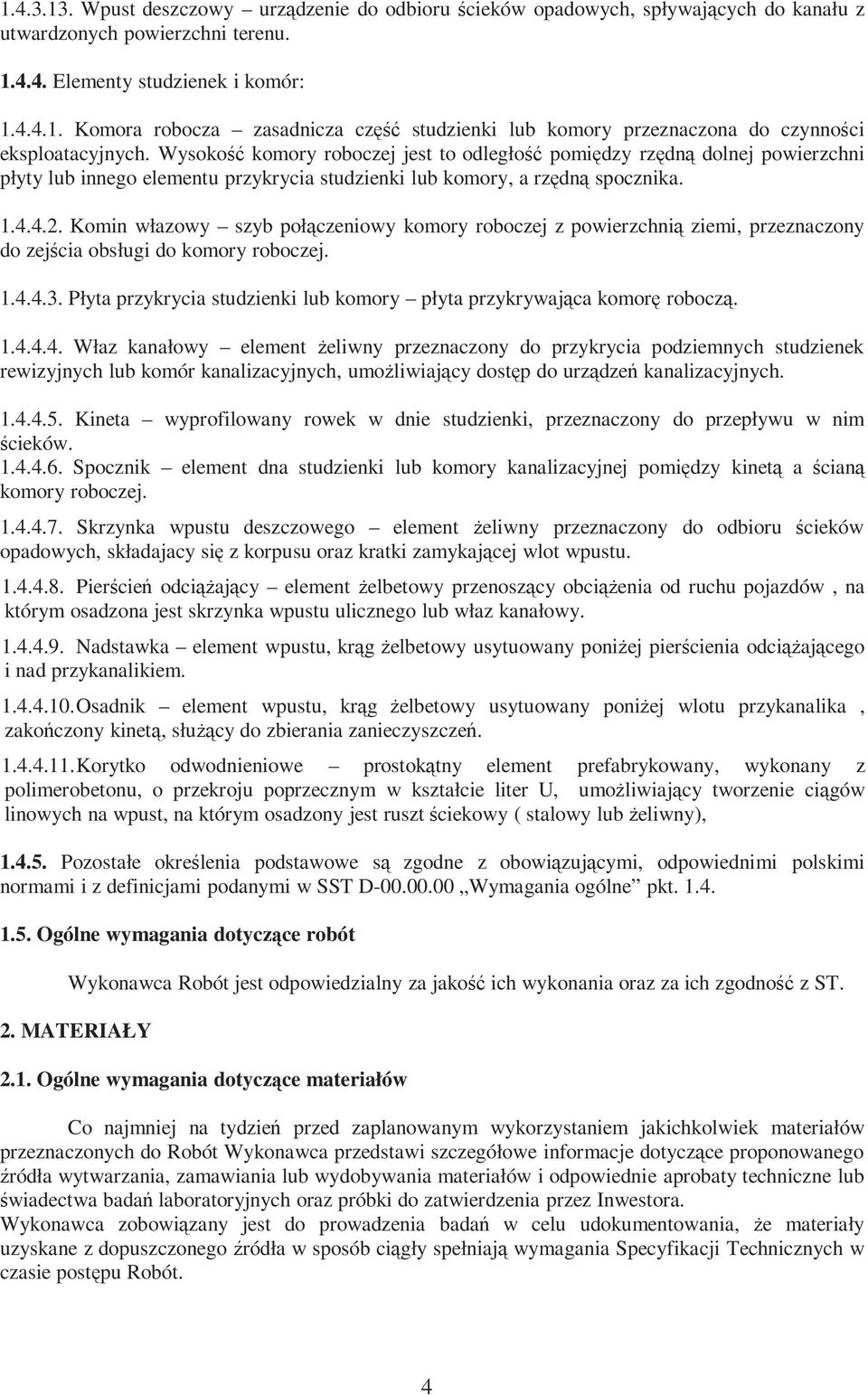

4 Wpust deszczowy urządzenie do odbioru ścieków opadowych, spływających do kanału z utwardzonych powierzchni terenu Elementy studzienek i komór: Komora robocza zasadnicza część studzienki lub komory przeznaczona do czynności eksploatacyjnych. Wysokość komory roboczej jest to odległość pomiędzy rzędną dolnej powierzchni płyty lub innego elementu przykrycia studzienki lub komory, a rzędną spocznika Komin włazowy szyb połączeniowy komory roboczej z powierzchnią ziemi, przeznaczony do zejścia obsługi do komory roboczej Płyta przykrycia studzienki lub komory płyta przykrywająca komorę roboczą Właz kanałowy element żeliwny przeznaczony do przykrycia podziemnych studzienek rewizyjnych lub komór kanalizacyjnych, umożliwiający dostęp do urządzeń kanalizacyjnych Kineta wyprofilowany rowek w dnie studzienki, przeznaczony do przepływu w nim ścieków Spocznik element dna studzienki lub komory kanalizacyjnej pomiędzy kinetą a ścianą komory roboczej Skrzynka wpustu deszczowego element żeliwny przeznaczony do odbioru ścieków opadowych, składajacy się z korpusu oraz kratki zamykającej wlot wpustu Pierścień odciążający element żelbetowy przenoszący obciążenia od ruchu pojazdów, na którym osadzona jest skrzynka wpustu ulicznego lub właz kanałowy Nadstawka element wpustu, krąg żelbetowy usytuowany poniżej pierścienia odciążającego i nad przykanalikiem Osadnik element wpustu, krąg żelbetowy usytuowany poniżej wlotu przykanalika, zakończony kinetą, służący do zbierania zanieczyszczeń Korytko odwodnieniowe prostokątny element prefabrykowany, wykonany z polimerobetonu, o przekroju poprzecznym w kształcie liter U, umożliwiający tworzenie ciągów linowych na wpust, na którym osadzony jest ruszt ściekowy ( stalowy lub żeliwny), Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D Wymagania ogólne pkt Ogólne wymagania dotyczące robót Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z ST. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Co najmniej na tydzień przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do Robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia przez Inwestora. Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania Specyfikacji Technicznych w czasie postępu Robót. 4

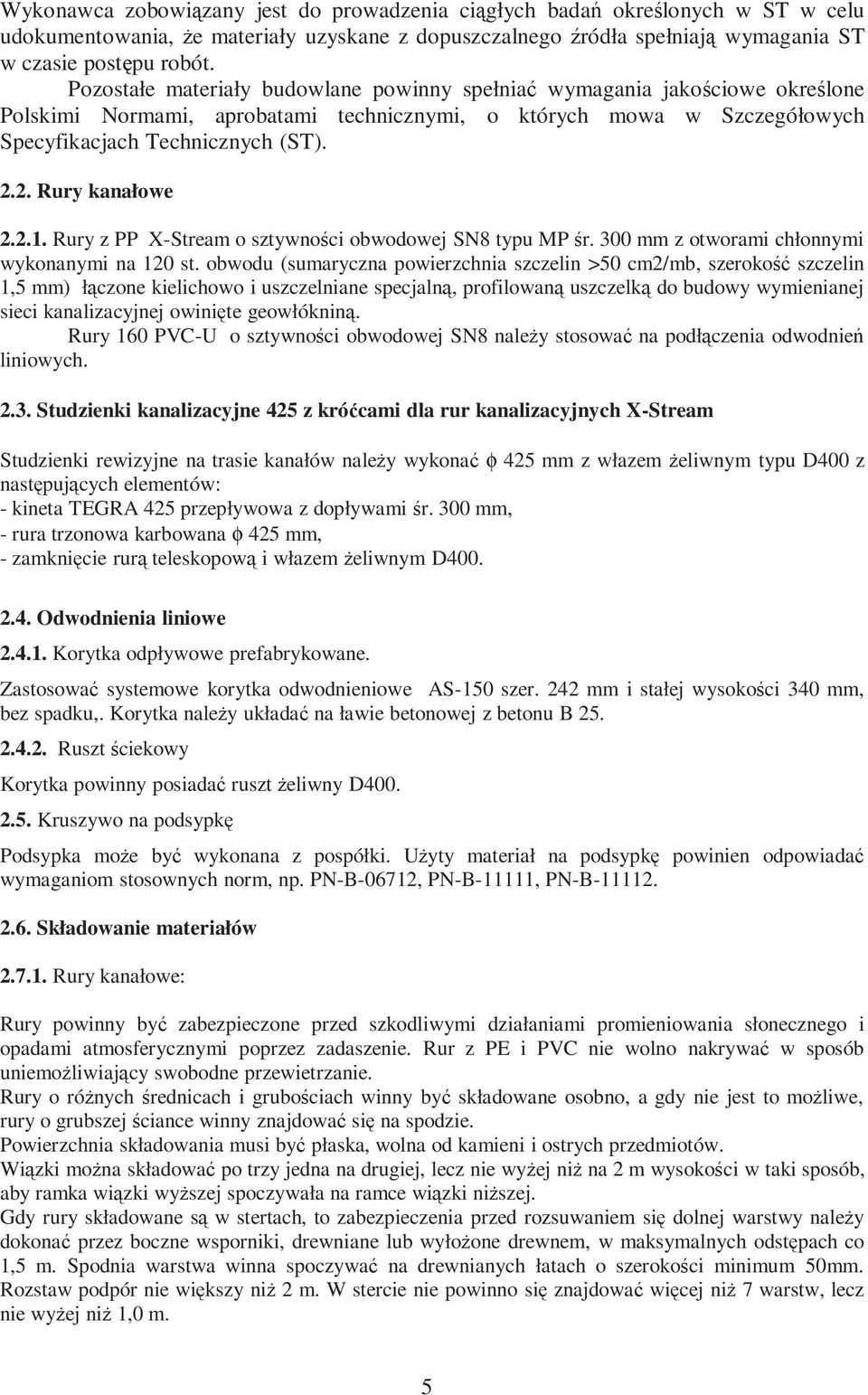

5 Wykonawca zobowiązany jest do prowadzenia ciągłych badań określonych w ST w celu udokumentowania, że materiały uzyskane z dopuszczalnego źródła spełniają wymagania ST w czasie postępu robót. Pozostałe materiały budowlane powinny spełniać wymagania jakościowe określone Polskimi Normami, aprobatami technicznymi, o których mowa w Szczegółowych Specyfikacjach Technicznych (ST) Rury kanałowe Rury z PP X-Stream o sztywności obwodowej SN8 typu MP śr. 300 mm z otworami chłonnymi wykonanymi na 120 st. obwodu (sumaryczna powierzchnia szczelin >50 cm2/mb, szerokość szczelin 1,5 mm) łączone kielichowo i uszczelniane specjalną, profilowaną uszczelką do budowy wymienianej sieci kanalizacyjnej owinięte geowłókniną. Rury 160 PVC-U o sztywności obwodowej SN8 należy stosować na podłączenia odwodnień liniowych Studzienki kanalizacyjne 425 z króćcami dla rur kanalizacyjnych X-Stream Studzienki rewizyjne na trasie kanałów należy wykonać φ 425 mm z włazem żeliwnym typu D400 z następujących elementów: - kineta TEGRA 425 przepływowa z dopływami śr. 300 mm, - rura trzonowa karbowana φ 425 mm, - zamknięcie rurą teleskopową i włazem żeliwnym D Odwodnienia liniowe Korytka odpływowe prefabrykowane. Zastosować systemowe korytka odwodnieniowe AS-150 szer. 242 mm i stałej wysokości 340 mm, bez spadku,. Korytka należy układać na ławie betonowej z betonu B Ruszt ściekowy Korytka powinny posiadać ruszt żeliwny D Kruszywo na podsypkę Podsypka może być wykonana z pospółki. Użyty materiał na podsypkę powinien odpowiadać wymaganiom stosownych norm, np. PN-B-06712, PN-B-11111, PN-B Składowanie materiałów Rury kanałowe: Rury powinny być zabezpieczone przed szkodliwymi działaniami promieniowania słonecznego i opadami atmosferycznymi poprzez zadaszenie. Rur z PE i PVC nie wolno nakrywać w sposób uniemożliwiający swobodne przewietrzanie. Rury o różnych średnicach i grubościach winny być składowane osobno, a gdy nie jest to możliwe, rury o grubszej ściance winny znajdować się na spodzie. Powierzchnia składowania musi być płaska, wolna od kamieni i ostrych przedmiotów. Wiązki można składować po trzy jedna na drugiej, lecz nie wyżej niż na 2 m wysokości w taki sposób, aby ramka wiązki wyższej spoczywała na ramce wiązki niższej. Gdy rury składowane są w stertach, to zabezpieczenia przed rozsuwaniem się dolnej warstwy należy dokonać przez boczne wsporniki, drewniane lub wyłożone drewnem, w maksymalnych odstępach co 1,5 m. Spodnia warstwa winna spoczywać na drewnianych łatach o szerokości minimum 50mm. Rozstaw podpór nie większy niż 2 m. W stercie nie powinno się znajdować więcej niż 7 warstw, lecz nie wyżej niż 1,0 m. 5

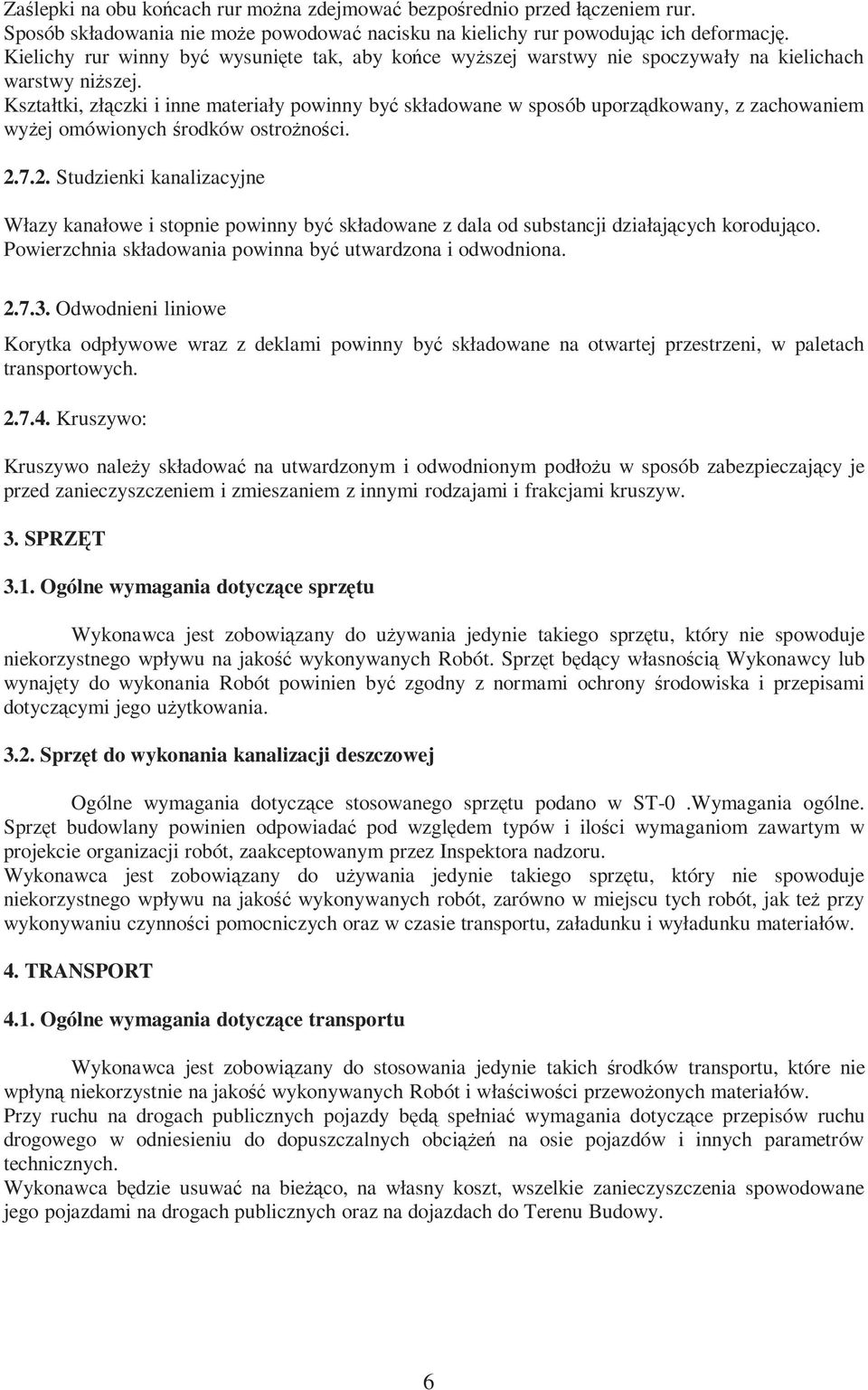

6 Zaślepki na obu końcach rur można zdejmować bezpośrednio przed łączeniem rur. Sposób składowania nie może powodować nacisku na kielichy rur powodując ich deformację. Kielichy rur winny być wysunięte tak, aby końce wyższej warstwy nie spoczywały na kielichach warstwy niższej. Kształtki, złączki i inne materiały powinny być składowane w sposób uporządkowany, z zachowaniem wyżej omówionych środków ostrożności Studzienki kanalizacyjne Włazy kanałowe i stopnie powinny być składowane z dala od substancji działających korodująco. Powierzchnia składowania powinna być utwardzona i odwodniona Odwodnieni liniowe Korytka odpływowe wraz z deklami powinny być składowane na otwartej przestrzeni, w paletach transportowych Kruszywo: Kruszywo należy składować na utwardzonym i odwodnionym podłożu w sposób zabezpieczający je przed zanieczyszczeniem i zmieszaniem z innymi rodzajami i frakcjami kruszyw. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania Robót powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania Sprzęt do wykonania kanalizacji deszczowej Ogólne wymagania dotyczące stosowanego sprzętu podano w ST-0.Wymagania ogólne. Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w projekcie organizacji robót, zaakceptowanym przez Inspektora nadzoru. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych Robót i właściwości przewożonych materiałów. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie pojazdów i innych parametrów technicznych. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz na dojazdach do Terenu Budowy. 6

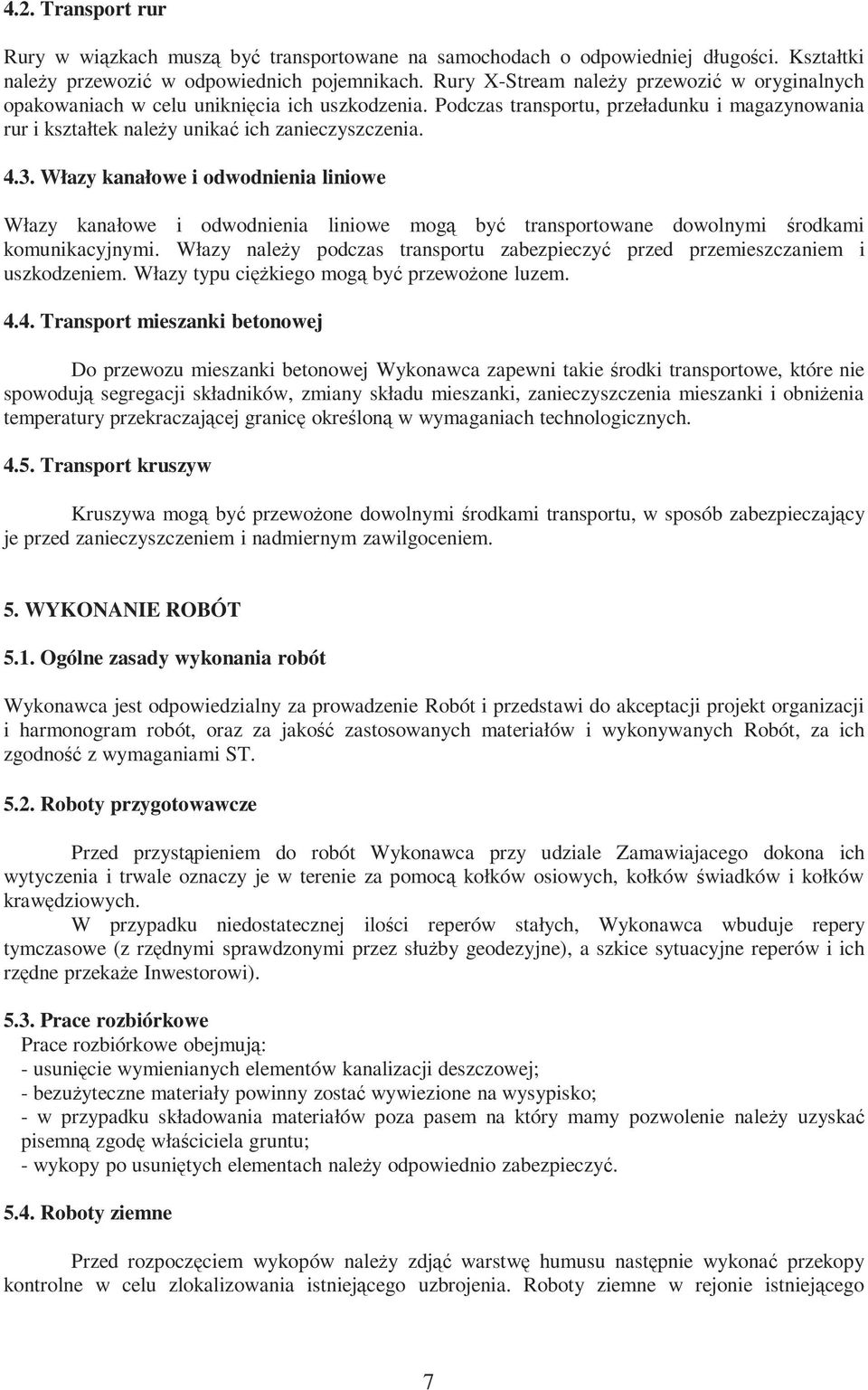

7 4.2. Transport rur Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w odpowiednich pojemnikach. Rury X-Stream należy przewozić w oryginalnych opakowaniach w celu uniknięcia ich uszkodzenia. Podczas transportu, przeładunku i magazynowania rur i kształtek należy unikać ich zanieczyszczenia Włazy kanałowe i odwodnienia liniowe Włazy kanałowe i odwodnienia liniowe mogą być transportowane dowolnymi środkami komunikacyjnymi. Włazy należy podczas transportu zabezpieczyć przed przemieszczaniem i uszkodzeniem. Włazy typu ciężkiego mogą być przewożone luzem Transport mieszanki betonowej Do przewozu mieszanki betonowej Wykonawca zapewni takie środki transportowe, które nie spowodują segregacji składników, zmiany składu mieszanki, zanieczyszczenia mieszanki i obniżenia temperatury przekraczającej granicę określoną w wymaganiach technologicznych Transport kruszyw Kruszywa mogą być przewożone dowolnymi środkami transportu, w sposób zabezpieczający je przed zanieczyszczeniem i nadmiernym zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie Robót i przedstawi do akceptacji projekt organizacji i harmonogram robót, oraz za jakość zastosowanych materiałów i wykonywanych Robót, za ich zgodność z wymaganiami ST Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca przy udziale Zamawiajacego dokona ich wytyczenia i trwale oznaczy je w terenie za pomocą kołków osiowych, kołków świadków i kołków krawędziowych. W przypadku niedostatecznej ilości reperów stałych, Wykonawca wbuduje repery tymczasowe (z rzędnymi sprawdzonymi przez służby geodezyjne), a szkice sytuacyjne reperów i ich rzędne przekaże Inwestorowi) Prace rozbiórkowe Prace rozbiórkowe obejmują: - usunięcie wymienianych elementów kanalizacji deszczowej; - bezużyteczne materiały powinny zostać wywiezione na wysypisko; - w przypadku składowania materiałów poza pasem na który mamy pozwolenie należy uzyskać pisemną zgodę właściciela gruntu; - wykopy po usuniętych elementach należy odpowiednio zabezpieczyć Roboty ziemne Przed rozpoczęciem wykopów należy zdjąć warstwę humusu następnie wykonać przekopy kontrolne w celu zlokalizowania istniejącego uzbrojenia. Roboty ziemne w rejonie istniejącego 7

8 uzbrojenia prowadzić ręcznie. Napotkane uzbrojenie należy odpowiednio zabezpieczyć na szerokości wykopu. Metody wykonania robót powinny być zgodne z dokumentacją budowlaną. Wykopy należy wykonać jako wykopy otwarte. Metody wykonania robót wykopu (ręcznie lub mechanicznie) powinny być dostosowane do głębokości wykopu, danych geotechnicznych oraz posiadanego sprzętu mechanicznego. Przy istn. słupach energetycznych w trakcie wykonywanych robót ustalić sposób wykopów z inspektorem nadzoru (możliwość wykonania przecisków ręcznych przy słupach energetycznych położonych w bliskiej odległości od wymienianej kanalizacji deszczowej). Dno wykopu powinno być równe i wykonane ze spadkiem gwarantującym odprowadzenie wód opadowych a wynikających z podstawowych norm Przygotowanie podłoża W gruntach suchych piaszczystych, żwirowo-piaszczystych i piaszczysto-gliniastych podłożem jest grunt naturalny o nienaruszonej strukturze dna wykopu. W gruntach nawodnionych (odwadnianych w trakcie robót) podłoże należy wykonać z warstwy tłucznia lub żwiru z piaskiem o grubości od 15 do 20 cm. W gruntach skalistych gliniastych lub stanowiących zbite iły należy wykonać podłoże z pospółki, żwiru lub tłucznia o grubości od 15 do 20 cm. Pod ułożenie rur PCV od odwodnień liniowych do wylotu skarpowego i studni ułożyć podsypkę o grub. 10 cm. Podsypkę zagęścić do wskaźnika zagęszczenia I s >0, Rury Po przygotowaniu wykopu i podłoża można przystąpić do wykonania montażowych robót kanalizacyjnych. Technologia budowy sieci musi gwarantować utrzymanie trasy i spadków przewodów. Do budowy kanałów w wykopie otwartym można przystąpić po częściowym odbiorze technicznym wykopu i podłoża na odcinku co najmniej 30 m. Przewody kanalizacji deszczowej należy ułożyć zgodnie z wymaganiami normy PN-92/B [6]. Materiały użyte do budowy przewodów powinny być zgodne z Dokumentacją Projektową i ST. Rury do budowy przewodów przed opuszczeniem do wykopu należy oczyścić od wewnątrz i zewnątrz z ziemi oraz sprawdzić czy nie uległy uszkodzeniu w czasie transportu i składowania. Odchyłka osi ułożonego przewodu od osi projektowanej nie może przekraczać ±20 mm dla rur PVC. Spadek dna rury powinien być jednostajny, a odchyłka spadku nie może przekraczać ±1 cm. Po zakończeniu prac montażowych w danym dniu należy otwarty koniec ułożonego przewodu zabezpieczyć przed ewentualnym zamuleniem wodą gruntową lub opadową przez zatkanie wlotu odpowiednio dopasowaną pokrywą. Ewentualne włączenia istniejącej kanalizacji deszczowej, kanałów melioracyjnych z przyległych działek wykonać za pomocą obejm systemowych (zostaną one rozliczone kosztorysem powykonawczym robót dodatkowych) 5.7. Drenaż francuski Po przygotowaniu wykopu pod drenaż francuski układa się geowłókninę nietkana igłowaną. Drenaż układać ku wzniesieniu. Poszczególne pasy geowłókniny układać z zachowaniem zakładki o wielkości co najmniej 0,3 m. Zabezpieczyć ułożone pasy tkaniny przytwierdzając je do gruntu za pomocą prętów wygiętych w kształcie litery U. Następnie wykop wypełnić kruszywem naturalnym lub tłuczniem frakcji 31,5 63 mm. Po ułożeniu kruszywa do wymaganej wysokości 0,8 m drenaż zasłania się wolnymi jeszcze końcami geowłókniny z wykonaniem minimalnej zakładki 0,2 m spinanej gwoździami budowlanymi. Ujęcie wód z drenu francuskiego do kanalizacji przewidziano poprzez studnię KD1. 8

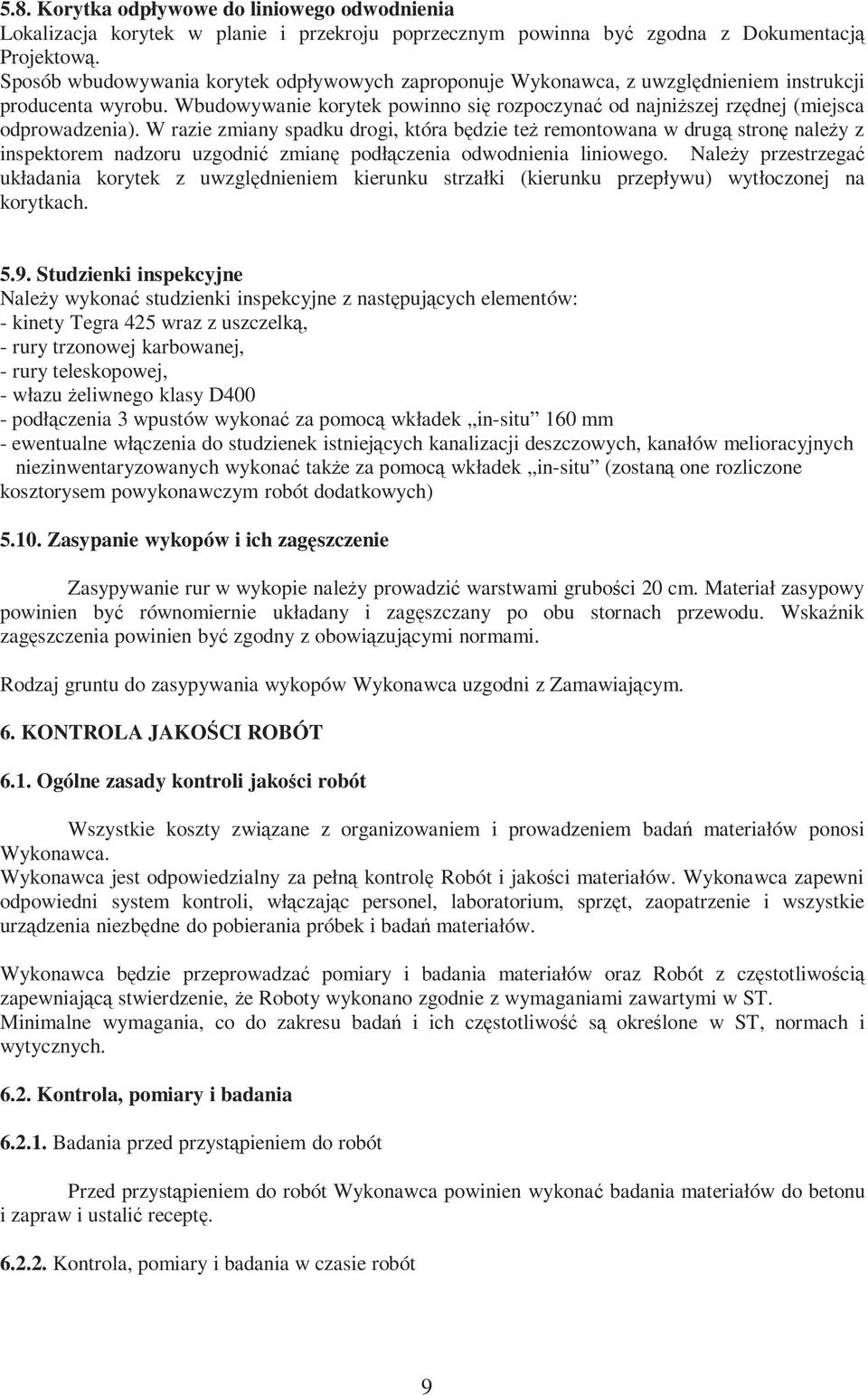

9 5.8. Korytka odpływowe do liniowego odwodnienia Lokalizacja korytek w planie i przekroju poprzecznym powinna być zgodna z Dokumentacją Projektową. Sposób wbudowywania korytek odpływowych zaproponuje Wykonawca, z uwzględnieniem instrukcji producenta wyrobu. Wbudowywanie korytek powinno się rozpoczynać od najniższej rzędnej (miejsca odprowadzenia). W razie zmiany spadku drogi, która będzie też remontowana w drugą stronę należy z inspektorem nadzoru uzgodnić zmianę podłączenia odwodnienia liniowego. Należy przestrzegać układania korytek z uwzględnieniem kierunku strzałki (kierunku przepływu) wytłoczonej na korytkach Studzienki inspekcyjne Należy wykonać studzienki inspekcyjne z następujących elementów: - kinety Tegra 425 wraz z uszczelką, - rury trzonowej karbowanej, - rury teleskopowej, - włazu żeliwnego klasy D400 - podłączenia 3 wpustów wykonać za pomocą wkładek in-situ 160 mm - ewentualne włączenia do studzienek istniejących kanalizacji deszczowych, kanałów melioracyjnych niezinwentaryzowanych wykonać także za pomocą wkładek in-situ (zostaną one rozliczone kosztorysem powykonawczym robót dodatkowych) Zasypanie wykopów i ich zagęszczenie Zasypywanie rur w wykopie należy prowadzić warstwami grubości 20 cm. Materiał zasypowy powinien być równomiernie układany i zagęszczany po obu stornach przewodu. Wskaźnik zagęszczenia powinien być zgodny z obowiązującymi normami. Rodzaj gruntu do zasypywania wykopów Wykonawca uzgodni z Zamawiającym. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca. Wykonawca jest odpowiedzialny za pełną kontrolę Robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz Robót z częstotliwością zapewniającą stwierdzenie, że Roboty wykonano zgodnie z wymaganiami zawartymi w ST. Minimalne wymagania, co do zakresu badań i ich częstotliwość są określone w ST, normach i wytycznych Kontrola, pomiary i badania Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów do betonu i zapraw i ustalić receptę Kontrola, pomiary i badania w czasie robót 9

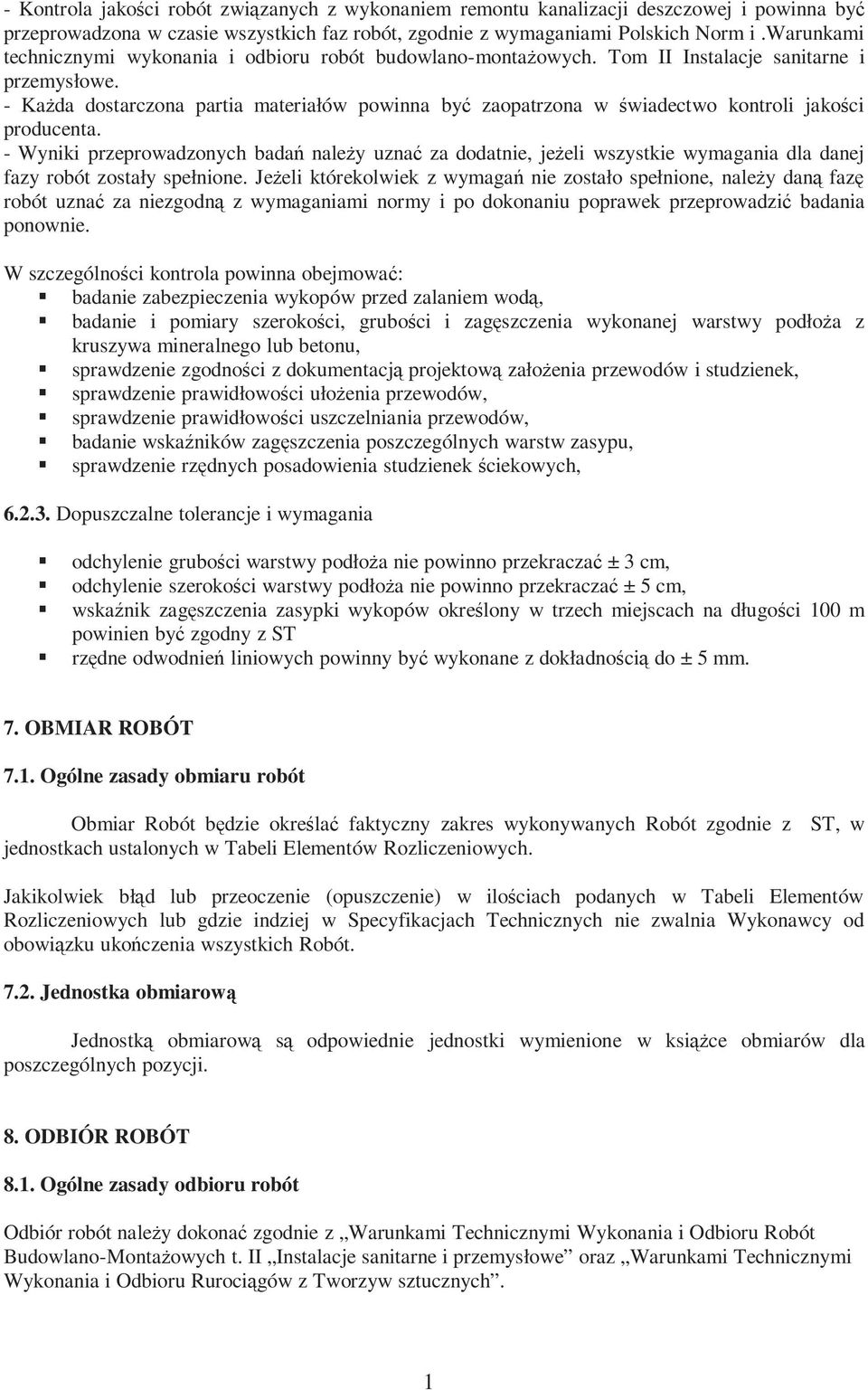

10 - Kontrola jakości robót związanych z wykonaniem remontu kanalizacji deszczowej i powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i.warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. - Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. - Wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeżeli którekolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badania ponownie. W szczególności kontrola powinna obejmować: badanie zabezpieczenia wykopów przed zalaniem wodą, badanie i pomiary szerokości, grubości i zagęszczenia wykonanej warstwy podłoża z kruszywa mineralnego lub betonu, sprawdzenie zgodności z dokumentacją projektową założenia przewodów i studzienek, sprawdzenie prawidłowości ułożenia przewodów, sprawdzenie prawidłowości uszczelniania przewodów, badanie wskaźników zagęszczenia poszczególnych warstw zasypu, sprawdzenie rzędnych posadowienia studzienek ściekowych, Dopuszczalne tolerancje i wymagania odchylenie grubości warstwy podłoża nie powinno przekraczać ± 3 cm, odchylenie szerokości warstwy podłoża nie powinno przekraczać ± 5 cm, wskaźnik zagęszczenia zasypki wykopów określony w trzech miejscach na długości 100 m powinien być zgodny z ST rzędne odwodnień liniowych powinny być wykonane z dokładnością do ± 5 mm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar Robót będzie określać faktyczny zakres wykonywanych Robót zgodnie z ST, w jednostkach ustalonych w Tabeli Elementów Rozliczeniowych. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w Tabeli Elementów Rozliczeniowych lub gdzie indziej w Specyfikacjach Technicznych nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich Robót Jednostka obmiarową Jednostką obmiarową są odpowiednie jednostki wymienione w książce obmiarów dla poszczególnych pozycji. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Odbiór robót należy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych t. II Instalacje sanitarne i przemysłowe oraz Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw sztucznych. 1

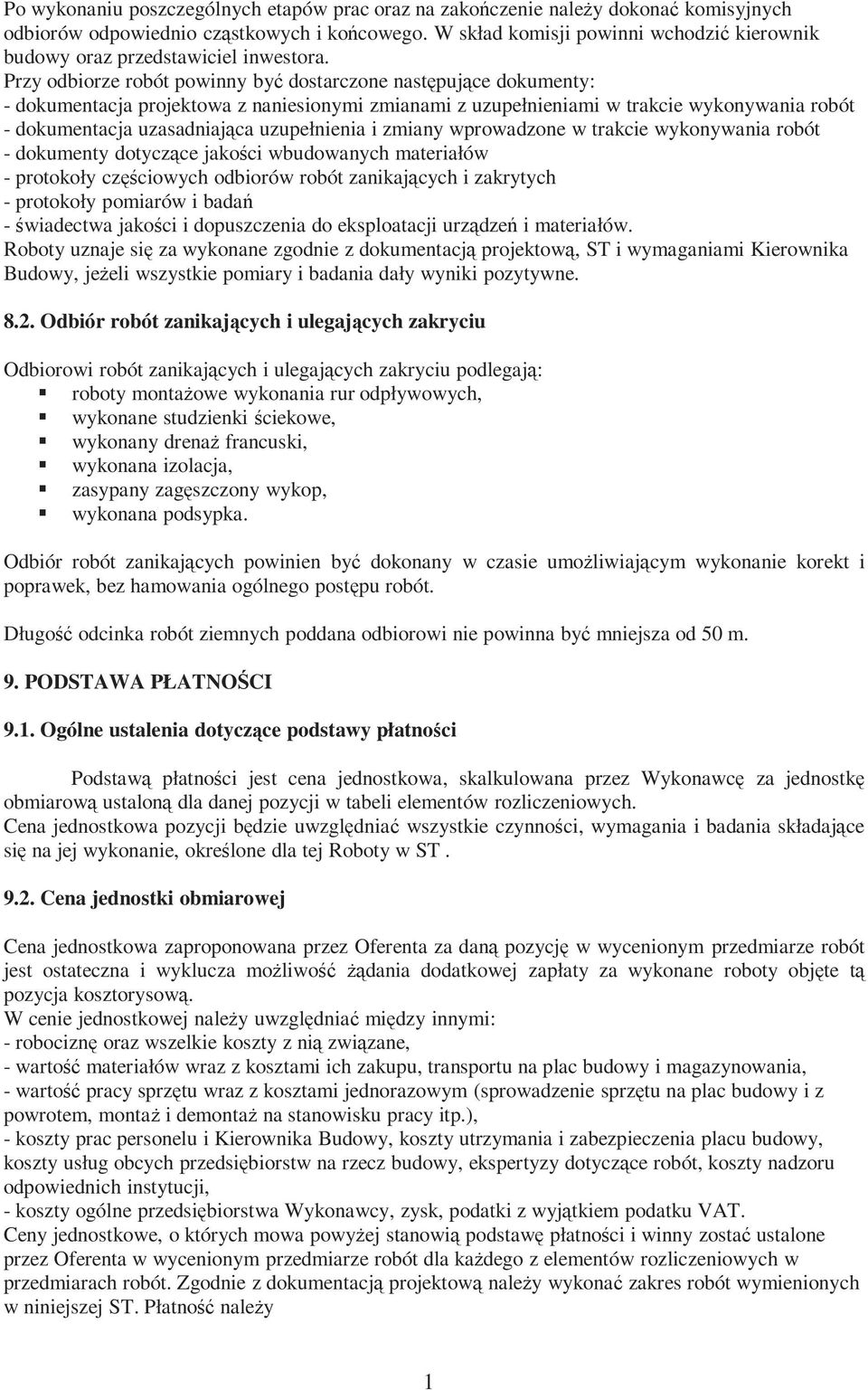

11 Po wykonaniu poszczególnych etapów prac oraz na zakończenie należy dokonać komisyjnych odbiorów odpowiednio cząstkowych i końcowego. W skład komisji powinni wchodzić kierownik budowy oraz przedstawiciel inwestora. Przy odbiorze robót powinny być dostarczone następujące dokumenty: - dokumentacja projektowa z naniesionymi zmianami z uzupełnieniami w trakcie wykonywania robót - dokumentacja uzasadniająca uzupełnienia i zmiany wprowadzone w trakcie wykonywania robót - dokumenty dotyczące jakości wbudowanych materiałów - protokoły częściowych odbiorów robót zanikających i zakrytych - protokoły pomiarów i badań - świadectwa jakości i dopuszczenia do eksploatacji urządzeń i materiałów. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Kierownika Budowy, jeżeli wszystkie pomiary i badania dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: roboty montażowe wykonania rur odpływowych, wykonane studzienki ściekowe, wykonany drenaż francuski, wykonana izolacja, zasypany zagęszczony wykop, wykonana podsypka. Odbiór robót zanikających powinien być dokonany w czasie umożliwiającym wykonanie korekt i poprawek, bez hamowania ogólnego postępu robót. Długość odcinka robót ziemnych poddana odbiorowi nie powinna być mniejsza od 50 m. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Podstawą płatności jest cena jednostkowa, skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji w tabeli elementów rozliczeniowych. Cena jednostkowa pozycji będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej Roboty w ST Cena jednostki obmiarowej Cena jednostkowa zaproponowana przez Oferenta za daną pozycję w wycenionym przedmiarze robót jest ostateczna i wyklucza możliwość żądania dodatkowej zapłaty za wykonane roboty objęte tą pozycja kosztorysową. W cenie jednostkowej należy uwzględniać między innymi: - robociznę oraz wszelkie koszty z nią związane, - wartość materiałów wraz z kosztami ich zakupu, transportu na plac budowy i magazynowania, - wartość pracy sprzętu wraz z kosztami jednorazowym (sprowadzenie sprzętu na plac budowy i z powrotem, montaż i demontaż na stanowisku pracy itp.), - koszty prac personelu i Kierownika Budowy, koszty utrzymania i zabezpieczenia placu budowy, koszty usług obcych przedsiębiorstw na rzecz budowy, ekspertyzy dotyczące robót, koszty nadzoru odpowiednich instytucji, - koszty ogólne przedsiębiorstwa Wykonawcy, zysk, podatki z wyjątkiem podatku VAT. Ceny jednostkowe, o których mowa powyżej stanowią podstawę płatności i winny zostać ustalone przez Oferenta w wycenionym przedmiarze robót dla każdego z elementów rozliczeniowych w przedmiarach robót. Zgodnie z dokumentacją projektową należy wykonać zakres robót wymienionych w niniejszej ST. Płatność należy 1

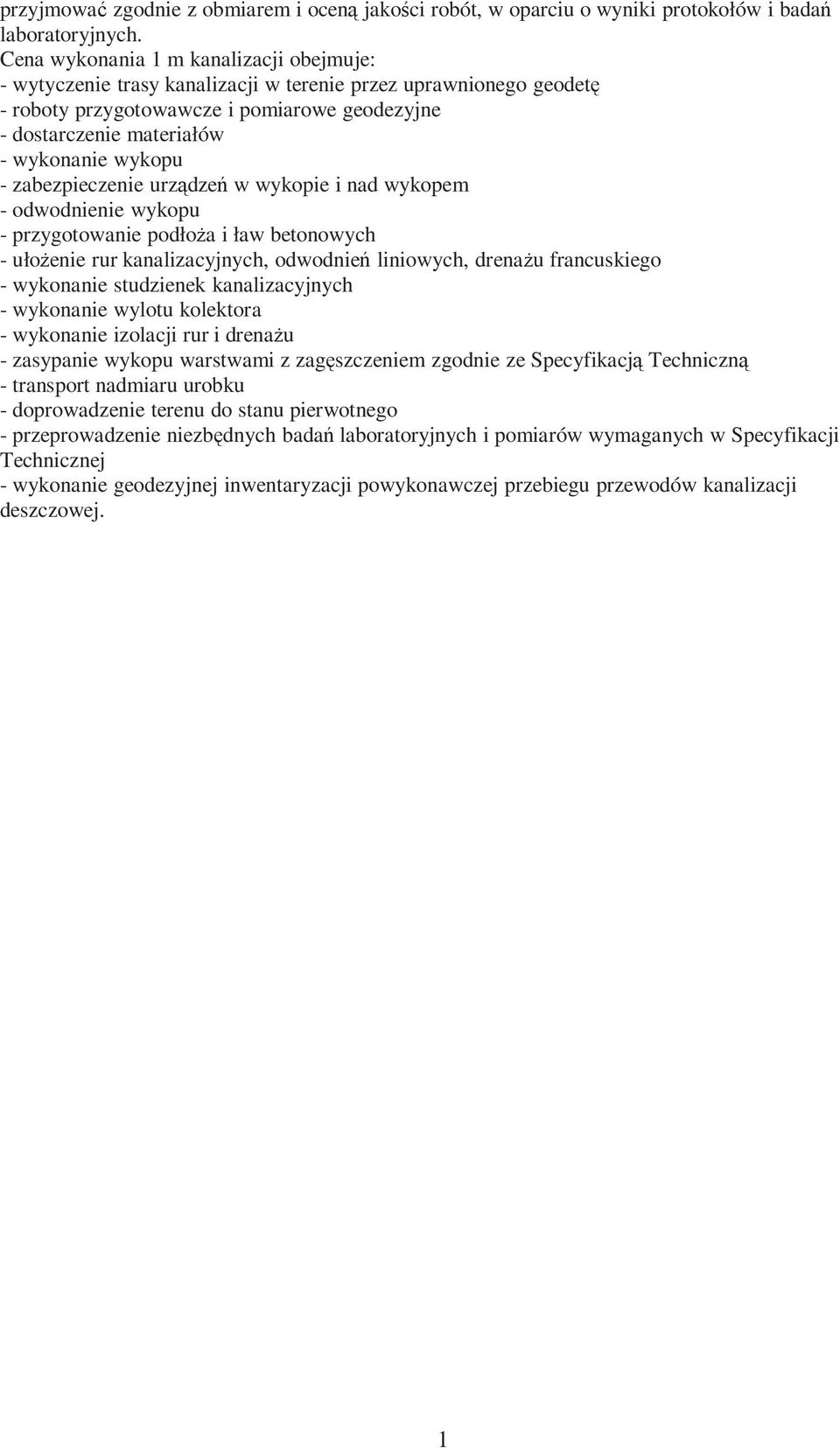

12 przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki protokołów i badań laboratoryjnych. Cena wykonania 1 m kanalizacji obejmuje: - wytyczenie trasy kanalizacji w terenie przez uprawnionego geodetę - roboty przygotowawcze i pomiarowe geodezyjne - dostarczenie materiałów - wykonanie wykopu - zabezpieczenie urządzeń w wykopie i nad wykopem - odwodnienie wykopu - przygotowanie podłoża i ław betonowych - ułożenie rur kanalizacyjnych, odwodnień liniowych, drenażu francuskiego - wykonanie studzienek kanalizacyjnych - wykonanie wylotu kolektora - wykonanie izolacji rur i drenażu - zasypanie wykopu warstwami z zagęszczeniem zgodnie ze Specyfikacją Techniczną - transport nadmiaru urobku - doprowadzenie terenu do stanu pierwotnego - przeprowadzenie niezbędnych badań laboratoryjnych i pomiarów wymaganych w Specyfikacji Technicznej - wykonanie geodezyjnej inwentaryzacji powykonawczej przebiegu przewodów kanalizacji deszczowej. 1

13 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Kruszywa mineralne do betonu 2. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 3. PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 4. PN-H Włazy kanałowe. Ogólne wymagania i badania 5. PN-H Włazy kanałowe. Klasa A (włazy typu lekkiego) 6. PN-H Włazy kanałowe. Klasy B, C, D (włazy typu ciężkiego) 7. PN-EN 752-1:2000 Zewnętrzne systemy kanalizacyjne. Pojęcia ogólne i definicje 8. PN-EN :1995 Podziemne bezciśnieniowe systemy przewodowe z niezmiękczonego Polichlorku winylu (PVC-U) do odwadniania i kanalizacji. Wymagania dotyczące rur, kształtek i systemu 9. PN-B-10736:1999 Roboty ziemne, wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania 10. PN-82/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze 11. PN-EN 476:2001 Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji grawitacyjnej 12. PN-92/B Kanalizacja. Studzienki kanalizacyjne 13. PN-EN Budowa i badania przewodów kanalizacyjnych Inne dokumenty Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych. Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji, Warszawa 1994 r. Instrukcja projektowania, wykonania i odbioru instalacji rurociągowych z nieplastyfikowanego polichlorku winylu i polietylenu. Wavin. DIN Korytka odwadniające dla wód opadowych do wbudowania w powierzchniach komunikacyjnych Przepisy (z uwzględnieniem późniejszych zmian): Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw nr 75 poz. 690 z dnia r.) z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z dn r. w sprawie bezpieczeñstwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U ) Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe.. Arkady, Warszawa
