1 Drukowanie kart plastikowych OPRACOWANIE 1

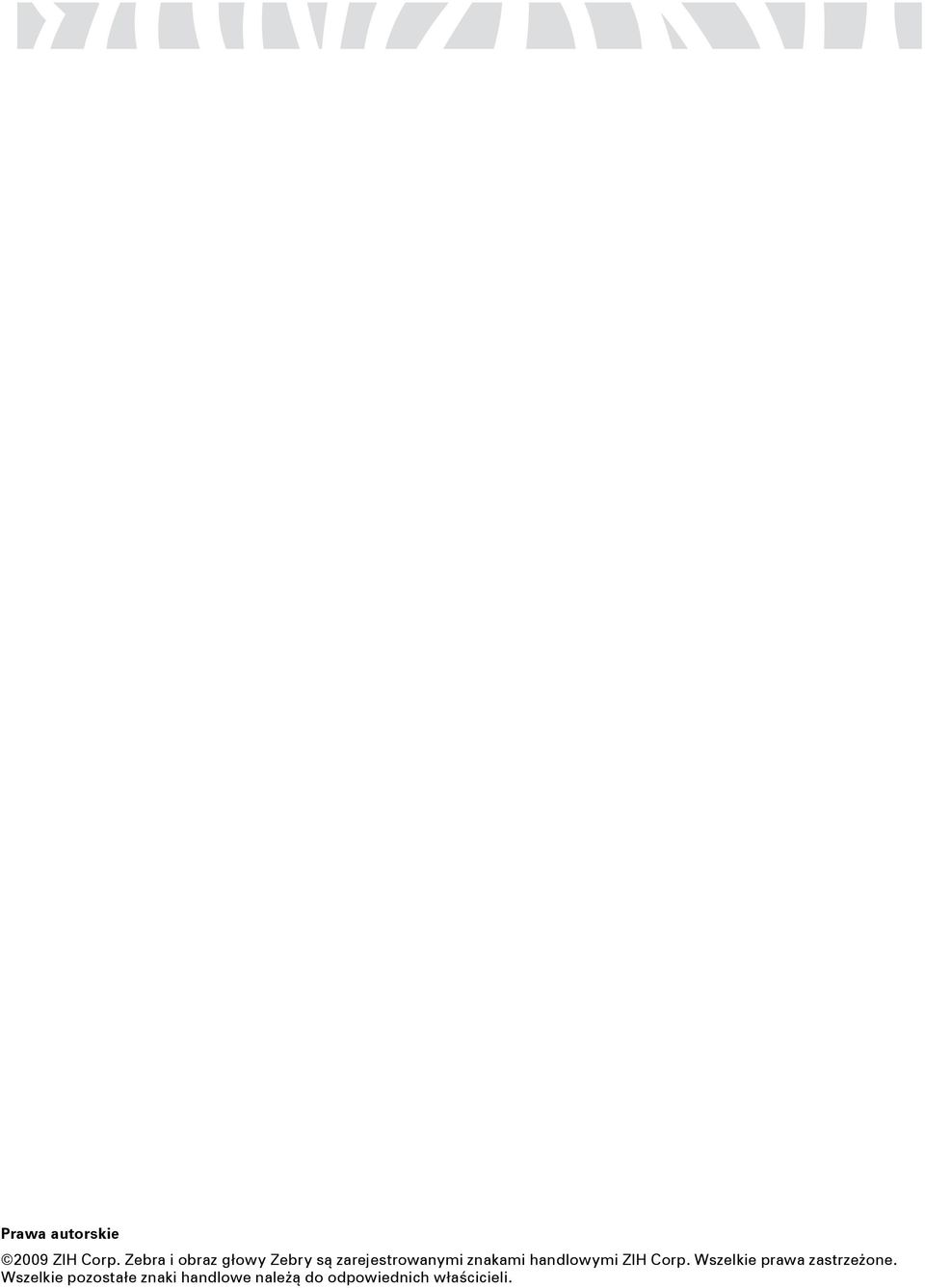

2 Prawa autorskie 2009 ZIH Corp. Zebra i obraz głowy Zebry są zarejestrowanymi znakami handlowymi ZIH Corp. Wszelkie prawa zastrzeżone. Wszelkie pozostałe znaki handlowe należą do odpowiednich właścicieli.

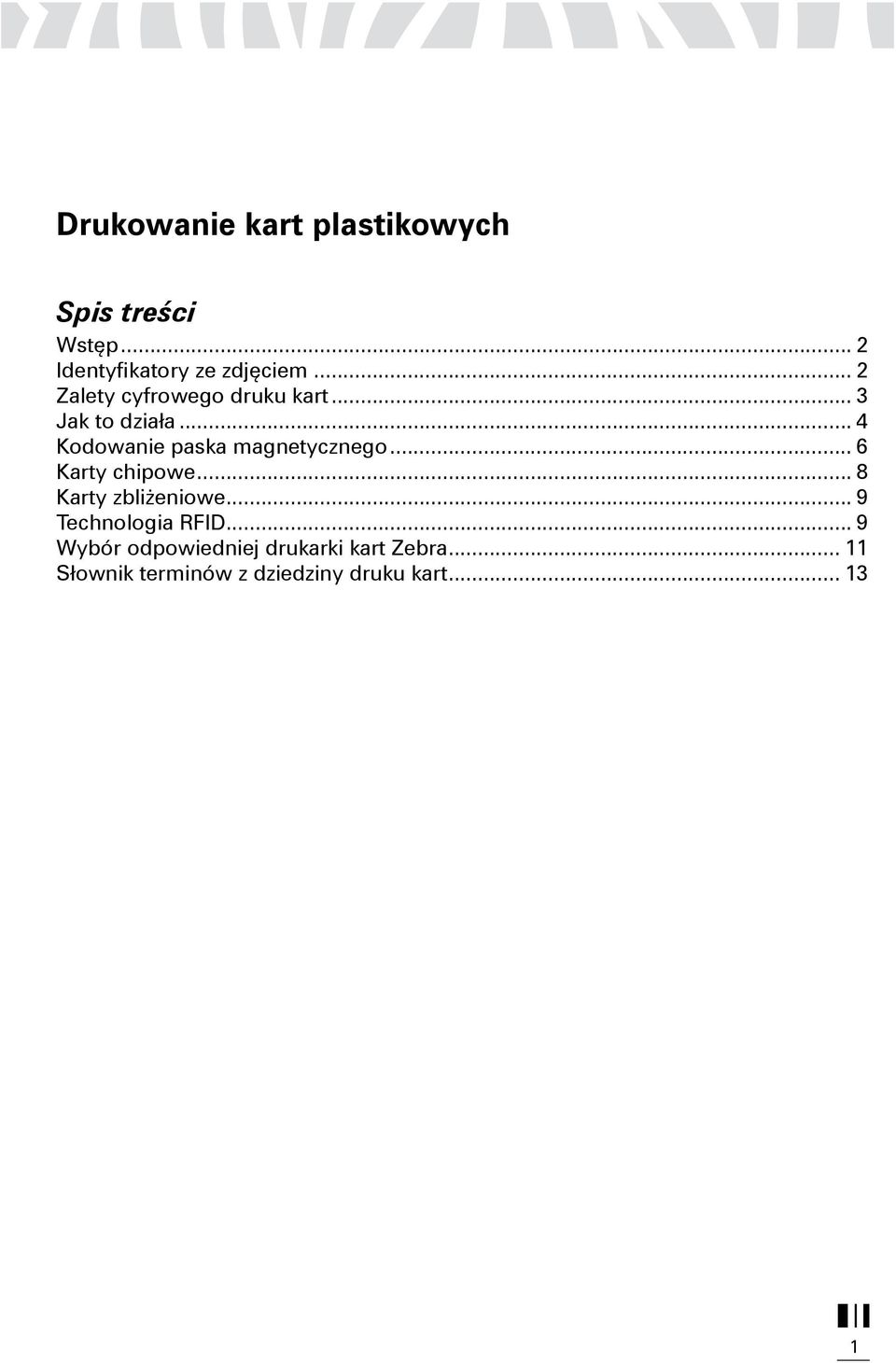

3 Drukowanie kart plastikowych Spis treści Wstęp... 2 Identyfikatory ze zdjęciem... 2 Zalety cyfrowego druku kart... 3 Jak to działa... 4 Kodowanie paska magnetycznego... 6 Karty chipowe... 8 Karty zbliżeniowe... 9 Technologia RFID... 9 Wybór odpowiedniej drukarki kart Zebra Słownik terminów z dziedziny druku kart

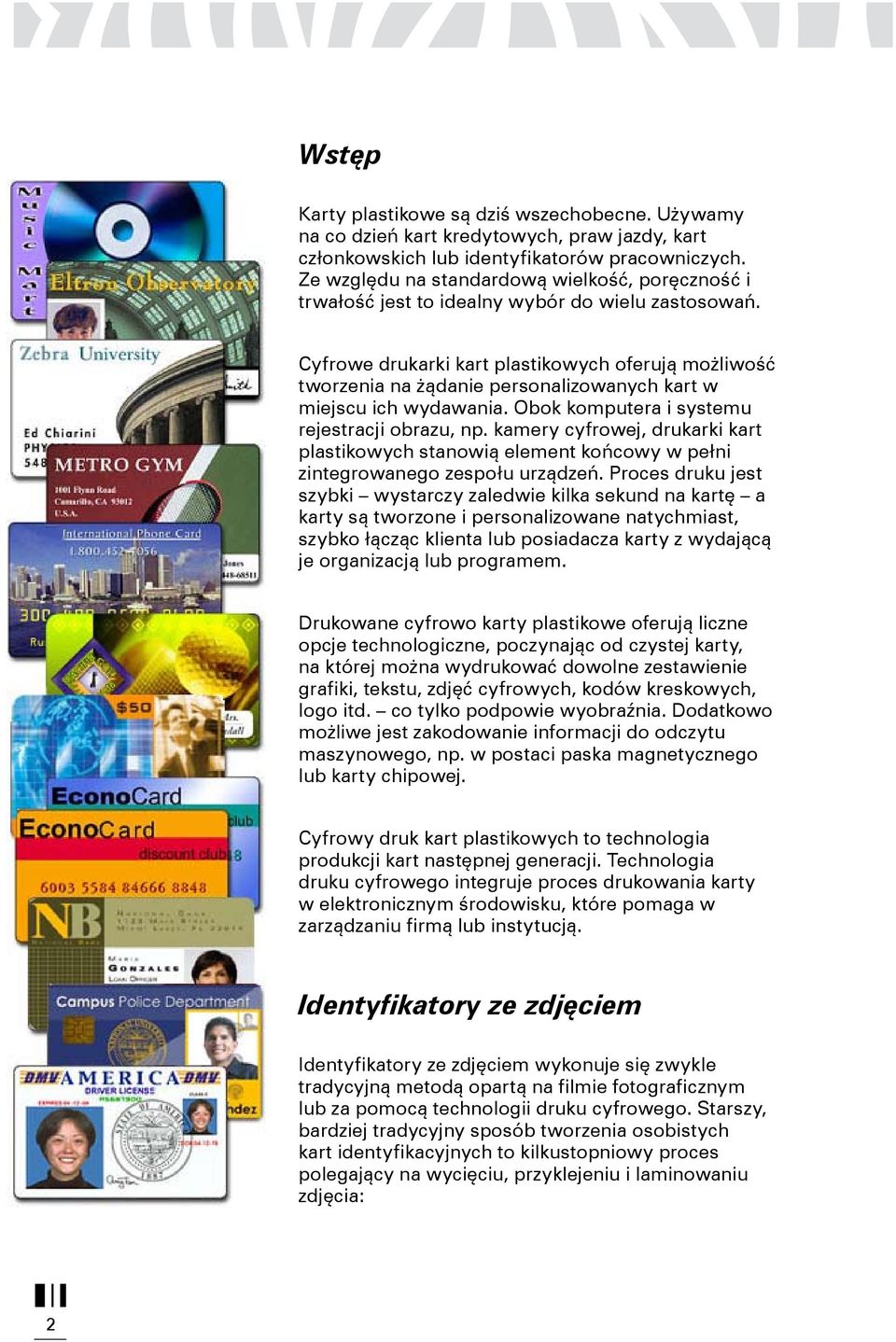

4 Wstęp Karty plastikowe są dziś wszechobecne. Używamy na co dzień kart kredytowych, praw jazdy, kart członkowskich lub identyfikatorów pracowniczych. Ze względu na standardową wielkość, poręczność i trwałość jest to idealny wybór do wielu zastosowań. Cyfrowe drukarki kart plastikowych oferują możliwość tworzenia na żądanie personalizowanych kart w miejscu ich wydawania. Obok komputera i systemu rejestracji obrazu, np. kamery cyfrowej, drukarki kart plastikowych stanowią element końcowy w pełni zintegrowanego zespołu urządzeń. Proces druku jest szybki wystarczy zaledwie kilka sekund na kartę a karty są tworzone i personalizowane natychmiast, szybko łącząc klienta lub posiadacza karty z wydającą je organizacją lub programem. Drukowane cyfrowo karty plastikowe oferują liczne opcje technologiczne, poczynając od czystej karty, na której można wydrukować dowolne zestawienie grafiki, tekstu, zdjęć cyfrowych, kodów kreskowych, logo itd. co tylko podpowie wyobraźnia. Dodatkowo możliwe jest zakodowanie informacji do odczytu maszynowego, np. w postaci paska magnetycznego lub karty chipowej. Cyfrowy druk kart plastikowych to technologia produkcji kart następnej generacji. Technologia druku cyfrowego integruje proces drukowania karty w elektronicznym środowisku, które pomaga w zarządzaniu firmą lub instytucją. Identyfikatory ze zdjęciem Identyfikatory ze zdjęciem wykonuje się zwykle tradycyjną metodą opartą na filmie fotograficznym lub za pomocą technologii druku cyfrowego. Starszy, bardziej tradycyjny sposób tworzenia osobistych kart identyfikacyjnych to kilkustopniowy proces polegający na wycięciu, przyklejeniu i laminowaniu zdjęcia: 2

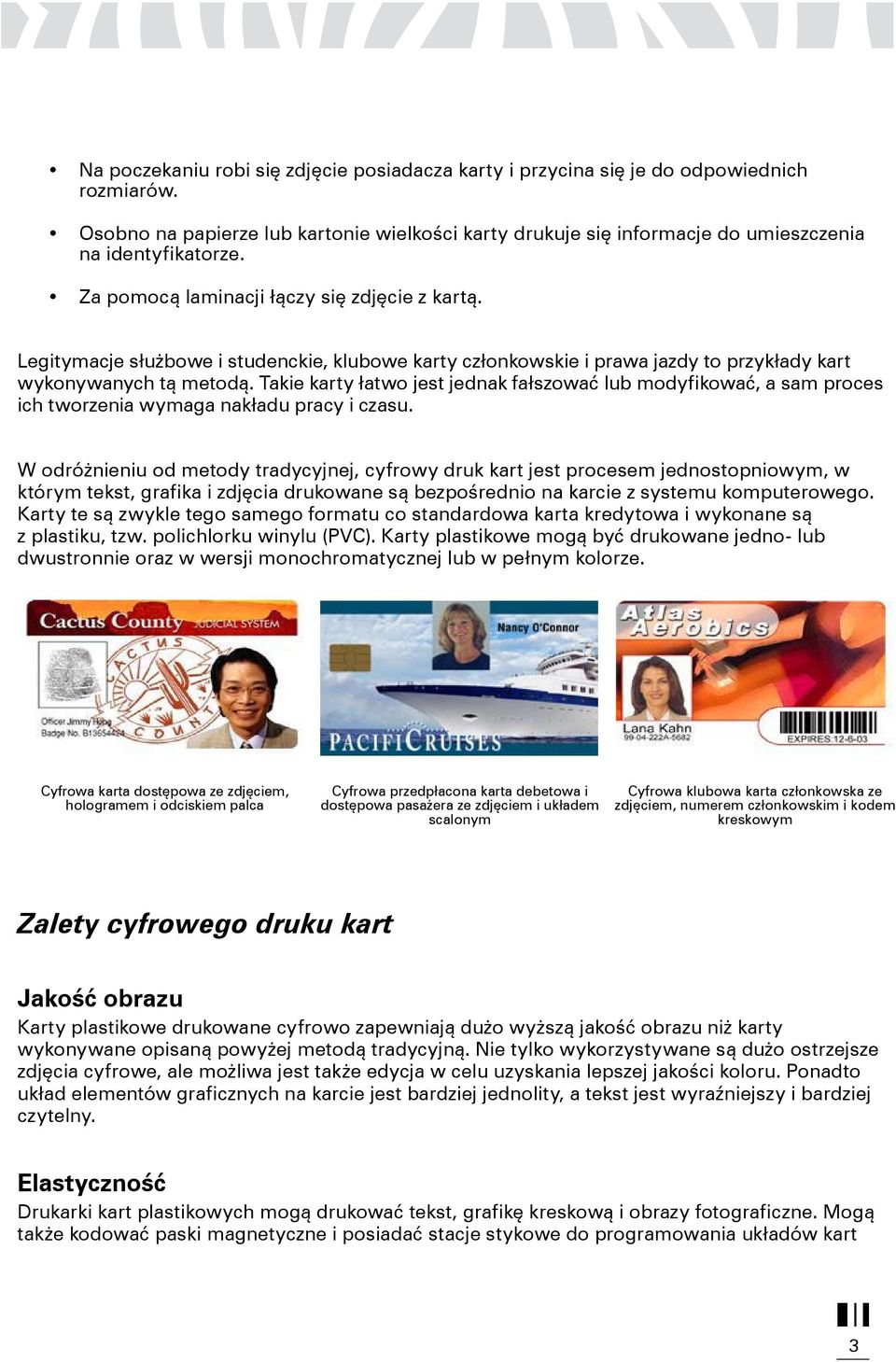

5 Na poczekaniu robi się zdjęcie posiadacza karty i przycina się je do odpowiednich rozmiarów. Osobno na papierze lub kartonie wielkości karty drukuje się informacje do umieszczenia na identyfikatorze. Za pomocą laminacji łączy się zdjęcie z kartą. Legitymacje służbowe i studenckie, klubowe karty członkowskie i prawa jazdy to przykłady kart wykonywanych tą metodą. Takie karty łatwo jest jednak fałszować lub modyfikować, a sam proces ich tworzenia wymaga nakładu pracy i czasu. W odróżnieniu od metody tradycyjnej, cyfrowy druk kart jest procesem jednostopniowym, w którym tekst, grafika i zdjęcia drukowane są bezpośrednio na karcie z systemu komputerowego. Karty te są zwykle tego samego formatu co standardowa karta kredytowa i wykonane są z plastiku, tzw. polichlorku winylu (PVC). Karty plastikowe mogą być drukowane jedno- lub dwustronnie oraz w wersji monochromatycznej lub w pełnym kolorze. Cyfrowa karta dostępowa ze zdjęciem, hologramem i odciskiem palca Cyfrowa przedpłacona karta debetowa i dostępowa pasażera ze zdjęciem i układem scalonym Cyfrowa klubowa karta członkowska ze zdjęciem, numerem członkowskim i kodem kreskowym Zalety cyfrowego druku kart Jakość obrazu Karty plastikowe drukowane cyfrowo zapewniają dużo wyższą jakość obrazu niż karty wykonywane opisaną powyżej metodą tradycyjną. Nie tylko wykorzystywane są dużo ostrzejsze zdjęcia cyfrowe, ale możliwa jest także edycja w celu uzyskania lepszej jakości koloru. Ponadto układ elementów graficznych na karcie jest bardziej jednolity, a tekst jest wyraźniejszy i bardziej czytelny. Elastyczność Drukarki kart plastikowych mogą drukować tekst, grafikę kreskową i obrazy fotograficzne. Mogą także kodować paski magnetyczne i posiadać stacje stykowe do programowania układów kart 3

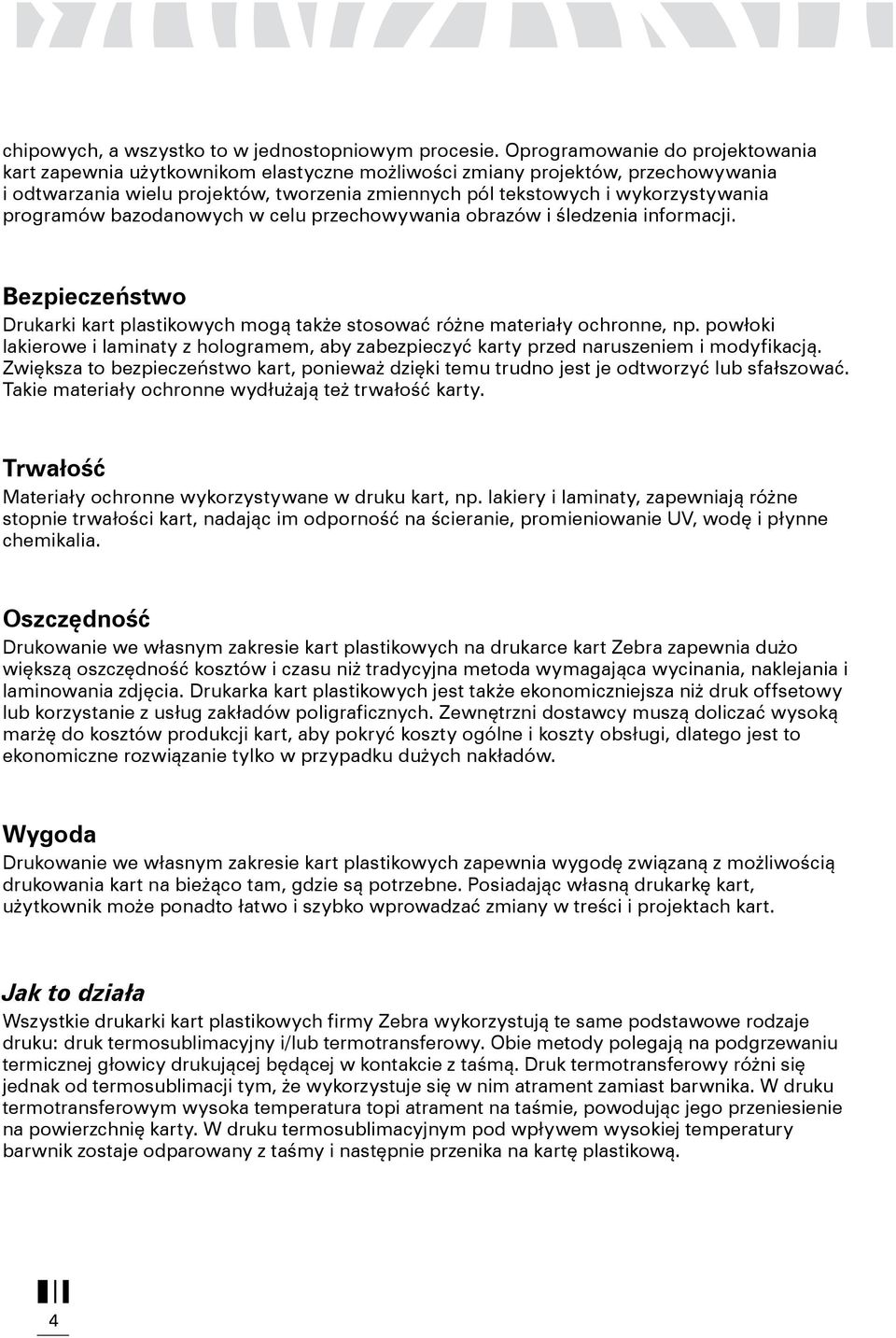

6 chipowych, a wszystko to w jednostopniowym procesie. Oprogramowanie do projektowania kart zapewnia użytkownikom elastyczne możliwości zmiany projektów, przechowywania i odtwarzania wielu projektów, tworzenia zmiennych pól tekstowych i wykorzystywania programów bazodanowych w celu przechowywania obrazów i śledzenia informacji. Bezpieczeństwo Drukarki kart plastikowych mogą także stosować różne materiały ochronne, np. powłoki lakierowe i laminaty z hologramem, aby zabezpieczyć karty przed naruszeniem i modyfikacją. Zwiększa to bezpieczeństwo kart, ponieważ dzięki temu trudno jest je odtworzyć lub sfałszować. Takie materiały ochronne wydłużają też trwałość karty. Trwałość Materiały ochronne wykorzystywane w druku kart, np. lakiery i laminaty, zapewniają różne stopnie trwałości kart, nadając im odporność na ścieranie, promieniowanie UV, wodę i płynne chemikalia. Oszczędność Drukowanie we własnym zakresie kart plastikowych na drukarce kart Zebra zapewnia dużo większą oszczędność kosztów i czasu niż tradycyjna metoda wymagająca wycinania, naklejania i laminowania zdjęcia. Drukarka kart plastikowych jest także ekonomiczniejsza niż druk offsetowy lub korzystanie z usług zakładów poligraficznych. Zewnętrzni dostawcy muszą doliczać wysoką marżę do kosztów produkcji kart, aby pokryć koszty ogólne i koszty obsługi, dlatego jest to ekonomiczne rozwiązanie tylko w przypadku dużych nakładów. Wygoda Drukowanie we własnym zakresie kart plastikowych zapewnia wygodę związaną z możliwością drukowania kart na bieżąco tam, gdzie są potrzebne. Posiadając własną drukarkę kart, użytkownik może ponadto łatwo i szybko wprowadzać zmiany w treści i projektach kart. Jak to działa Wszystkie drukarki kart plastikowych firmy Zebra wykorzystują te same podstawowe rodzaje druku: druk termosublimacyjny i/lub termotransferowy. Obie metody polegają na podgrzewaniu termicznej głowicy drukującej będącej w kontakcie z taśmą. Druk termotransferowy różni się jednak od termosublimacji tym, że wykorzystuje się w nim atrament zamiast barwnika. W druku termotransferowym wysoka temperatura topi atrament na taśmie, powodując jego przeniesienie na powierzchnię karty. W druku termosublimacyjnym pod wpływem wysokiej temperatury barwnik zostaje odparowany z taśmy i następnie przenika na kartę plastikową. 4

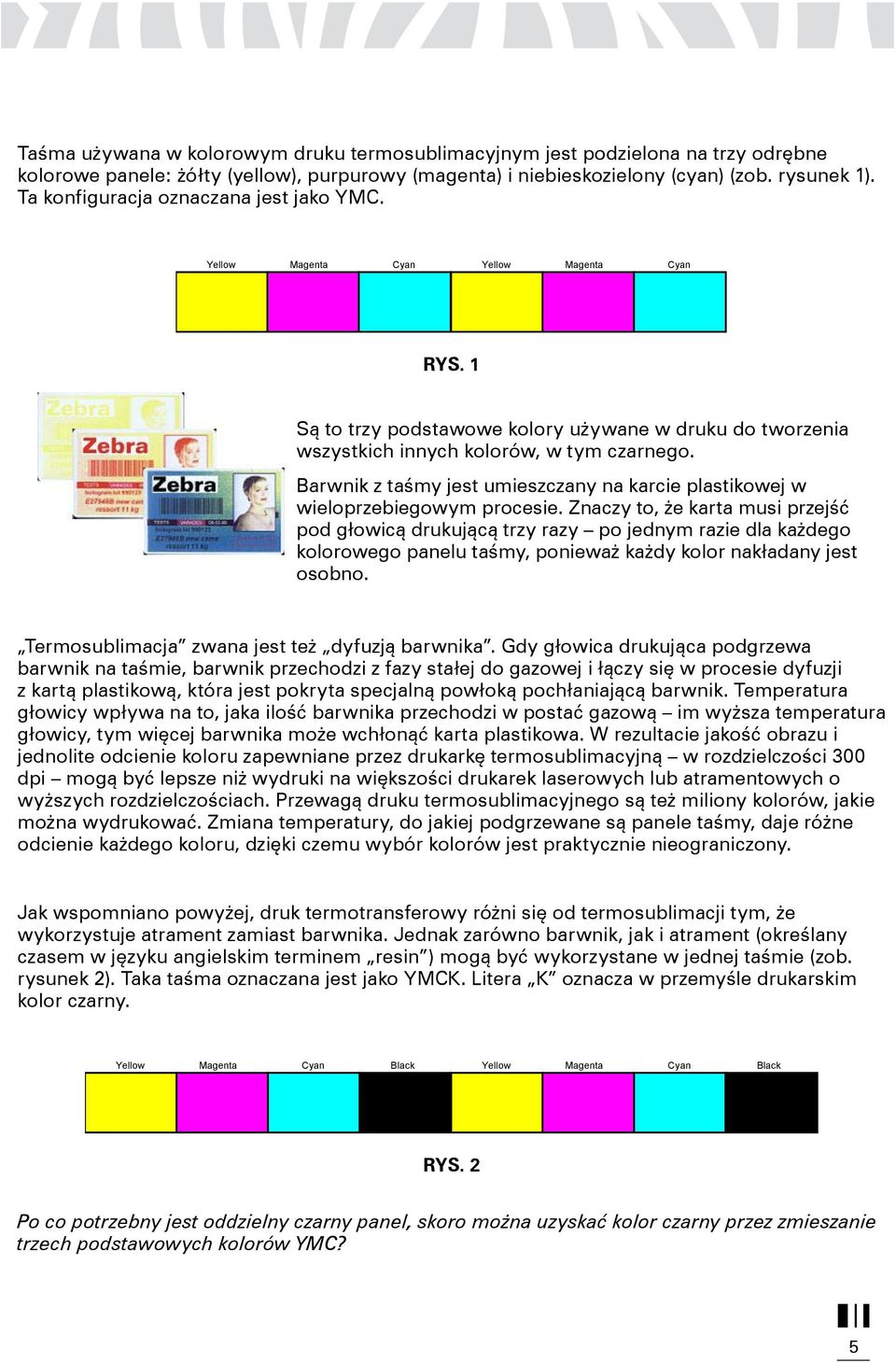

7 Taśma używana w kolorowym druku termosublimacyjnym jest podzielona na trzy odrębne kolorowe panele: żółty (yellow), purpurowy (magenta) i niebieskozielony (cyan) (zob. rysunek 1). Ta konfiguracja oznaczana jest jako YMC. Yellow Magenta Cyan Yellow Magenta Cyan RYS. 1 Są to trzy podstawowe kolory używane w druku do tworzenia wszystkich innych kolorów, w tym czarnego. Barwnik z taśmy jest umieszczany na karcie plastikowej w wieloprzebiegowym procesie. Znaczy to, że karta musi przejść pod głowicą drukującą trzy razy po jednym razie dla każdego kolorowego panelu taśmy, ponieważ każdy kolor nakładany jest osobno. Termosublimacja zwana jest też dyfuzją barwnika. Gdy głowica drukująca podgrzewa barwnik na taśmie, barwnik przechodzi z fazy stałej do gazowej i łączy się w procesie dyfuzji z kartą plastikową, która jest pokryta specjalną powłoką pochłaniającą barwnik. Temperatura głowicy wpływa na to, jaka ilość barwnika przechodzi w postać gazową im wyższa temperatura głowicy, tym więcej barwnika może wchłonąć karta plastikowa. W rezultacie jakość obrazu i jednolite odcienie koloru zapewniane przez drukarkę termosublimacyjną w rozdzielczości 300 dpi mogą być lepsze niż wydruki na większości drukarek laserowych lub atramentowych o wyższych rozdzielczościach. Przewagą druku termosublimacyjnego są też miliony kolorów, jakie można wydrukować. Zmiana temperatury, do jakiej podgrzewane są panele taśmy, daje różne odcienie każdego koloru, dzięki czemu wybór kolorów jest praktycznie nieograniczony. Jak wspomniano powyżej, druk termotransferowy różni się od termosublimacji tym, że wykorzystuje atrament zamiast barwnika. Jednak zarówno barwnik, jak i atrament (określany czasem w języku angielskim terminem resin ) mogą być wykorzystane w jednej taśmie (zob. rysunek 2). Taka taśma oznaczana jest jako YMCK. Litera K oznacza w przemyśle drukarskim kolor czarny. Yellow Magenta Cyan Black Yellow Magenta Cyan Black RYS. 2 Po co potrzebny jest oddzielny czarny panel, skoro można uzyskać kolor czarny przez zmieszanie trzech podstawowych kolorów YMC? 5

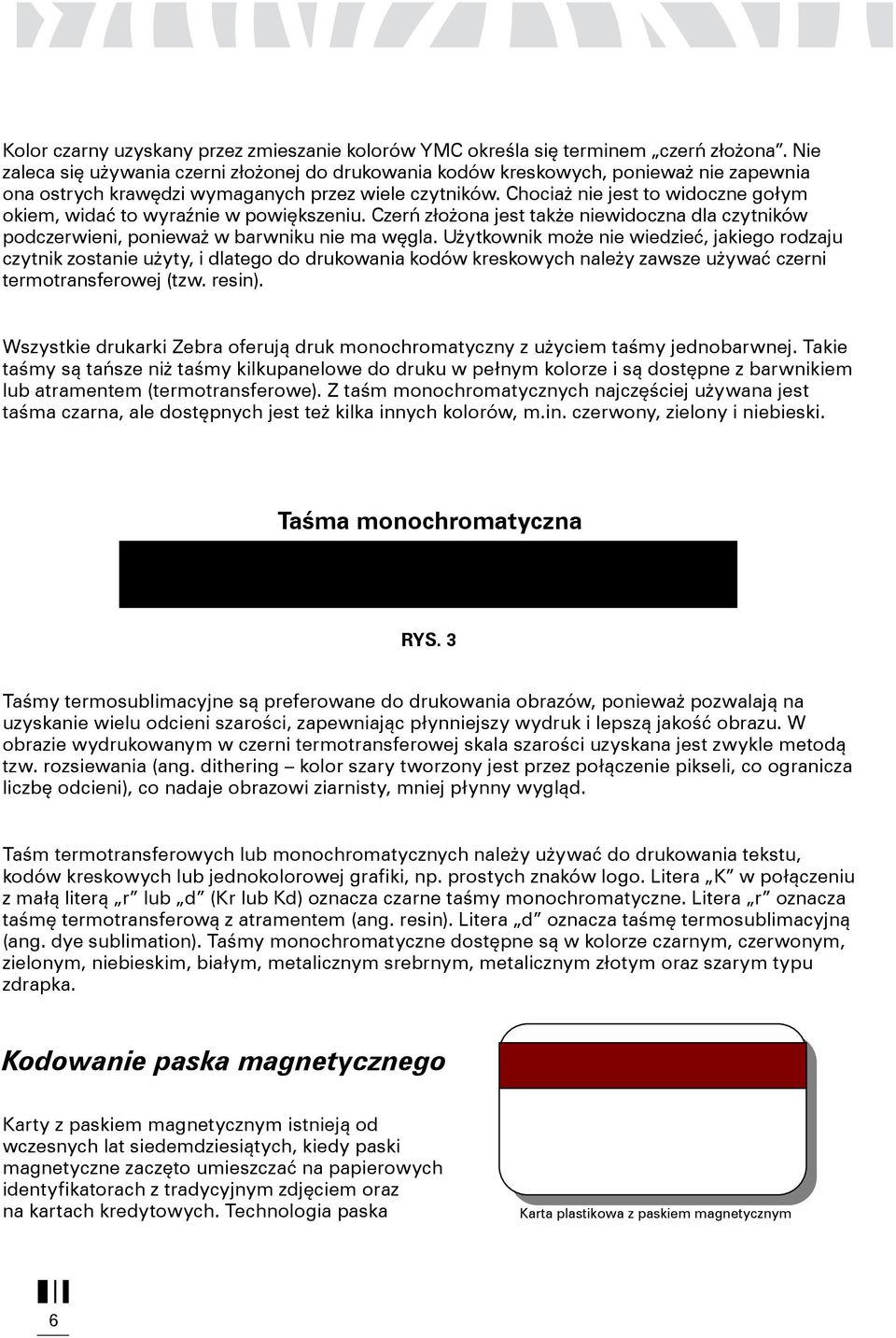

8 Kolor czarny uzyskany przez zmieszanie kolorów YMC określa się terminem czerń złożona. Nie zaleca się używania czerni złożonej do drukowania kodów kreskowych, ponieważ nie zapewnia ona ostrych krawędzi wymaganych przez wiele czytników. Chociaż nie jest to widoczne gołym okiem, widać to wyraźnie w powiększeniu. Czerń złożona jest także niewidoczna dla czytników podczerwieni, ponieważ w barwniku nie ma węgla. Użytkownik może nie wiedzieć, jakiego rodzaju czytnik zostanie użyty, i dlatego do drukowania kodów kreskowych należy zawsze używać czerni termotransferowej (tzw. resin). Wszystkie drukarki Zebra oferują druk monochromatyczny z użyciem taśmy jednobarwnej. Takie taśmy są tańsze niż taśmy kilkupanelowe do druku w pełnym kolorze i są dostępne z barwnikiem lub atramentem (termotransferowe). Z taśm monochromatycznych najczęściej używana jest taśma czarna, ale dostępnych jest też kilka innych kolorów, m.in. czerwony, zielony i niebieski. Taśma Monochrome monochromatyczna Ribbon RYS. 3 Taśmy termosublimacyjne są preferowane do drukowania obrazów, ponieważ pozwalają na uzyskanie wielu odcieni szarości, zapewniając płynniejszy wydruk i lepszą jakość obrazu. W obrazie wydrukowanym w czerni termotransferowej skala szarości uzyskana jest zwykle metodą tzw. rozsiewania (ang. dithering kolor szary tworzony jest przez połączenie pikseli, co ogranicza liczbę odcieni), co nadaje obrazowi ziarnisty, mniej płynny wygląd. Taśm termotransferowych lub monochromatycznych należy używać do drukowania tekstu, kodów kreskowych lub jednokolorowej grafiki, np. prostych znaków logo. Litera K w połączeniu z małą literą r lub d (Kr lub Kd) oznacza czarne taśmy monochromatyczne. Litera r oznacza taśmę termotransferową z atramentem (ang. resin). Litera d oznacza taśmę termosublimacyjną (ang. dye sublimation). Taśmy monochromatyczne dostępne są w kolorze czarnym, czerwonym, zielonym, niebieskim, białym, metalicznym srebrnym, metalicznym złotym oraz szarym typu zdrapka. Kodowanie paska magnetycznego Karty z paskiem magnetycznym istnieją od wczesnych lat siedemdziesiątych, kiedy paski magnetyczne zaczęto umieszczać na papierowych identyfikatorach z tradycyjnym zdjęciem oraz na kartach kredytowych. Technologia paska Karta plastikowa z paskiem magnetycznym Magnetic Stripe Plastic Card 6

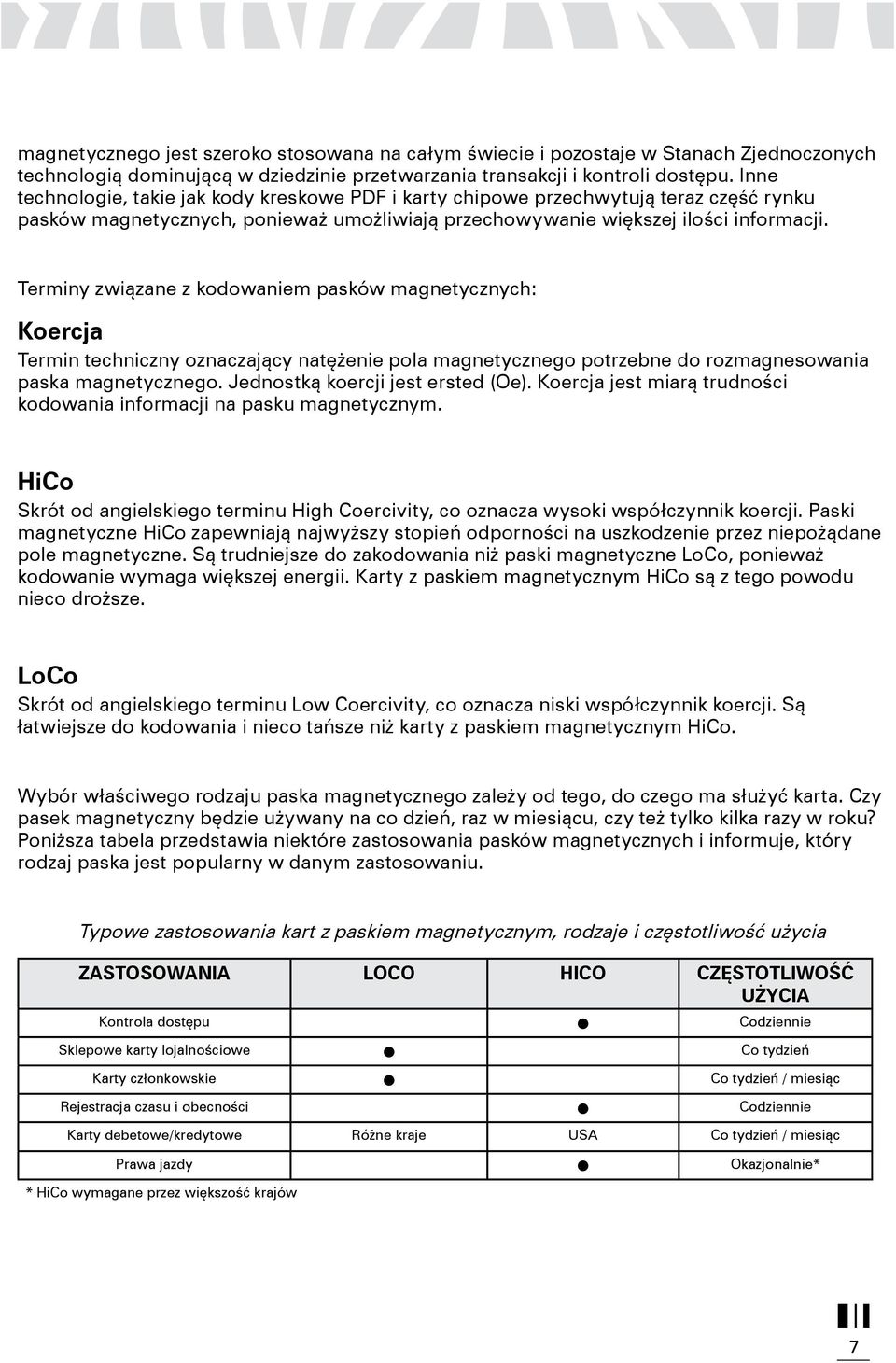

9 magnetycznego jest szeroko stosowana na całym świecie i pozostaje w Stanach Zjednoczonych technologią dominującą w dziedzinie przetwarzania transakcji i kontroli dostępu. Inne technologie, takie jak kody kreskowe PDF i karty chipowe przechwytują teraz część rynku pasków magnetycznych, ponieważ umożliwiają przechowywanie większej ilości informacji. Terminy związane z kodowaniem pasków magnetycznych: Koercja Termin techniczny oznaczający natężenie pola magnetycznego potrzebne do rozmagnesowania paska magnetycznego. Jednostką koercji jest ersted (Oe). Koercja jest miarą trudności kodowania informacji na pasku magnetycznym. HiCo Skrót od angielskiego terminu High Coercivity, co oznacza wysoki współczynnik koercji. Paski magnetyczne HiCo zapewniają najwyższy stopień odporności na uszkodzenie przez niepożądane pole magnetyczne. Są trudniejsze do zakodowania niż paski magnetyczne LoCo, ponieważ kodowanie wymaga większej energii. Karty z paskiem magnetycznym HiCo są z tego powodu nieco droższe. LoCo Skrót od angielskiego terminu Low Coercivity, co oznacza niski współczynnik koercji. Są łatwiejsze do kodowania i nieco tańsze niż karty z paskiem magnetycznym HiCo. Wybór właściwego rodzaju paska magnetycznego zależy od tego, do czego ma służyć karta. Czy pasek magnetyczny będzie używany na co dzień, raz w miesiącu, czy też tylko kilka razy w roku? Poniższa tabela przedstawia niektóre zastosowania pasków magnetycznych i informuje, który rodzaj paska jest popularny w danym zastosowaniu. Typowe zastosowania kart z paskiem magnetycznym, rodzaje i częstotliwość użycia ZASTOSOWANIA LOCO HICO CZĘSTOTLIWOŚĆ UŻYCIA Kontrola dostępu Codziennie Sklepowe karty lojalnościowe Co tydzień Karty członkowskie Co tydzień / miesiąc Rejestracja czasu i obecności Codziennie Karty debetowe/kredytowe Różne kraje USA Co tydzień / miesiąc Prawa jazdy Okazjonalnie* * HiCo wymagane przez większość krajów 7

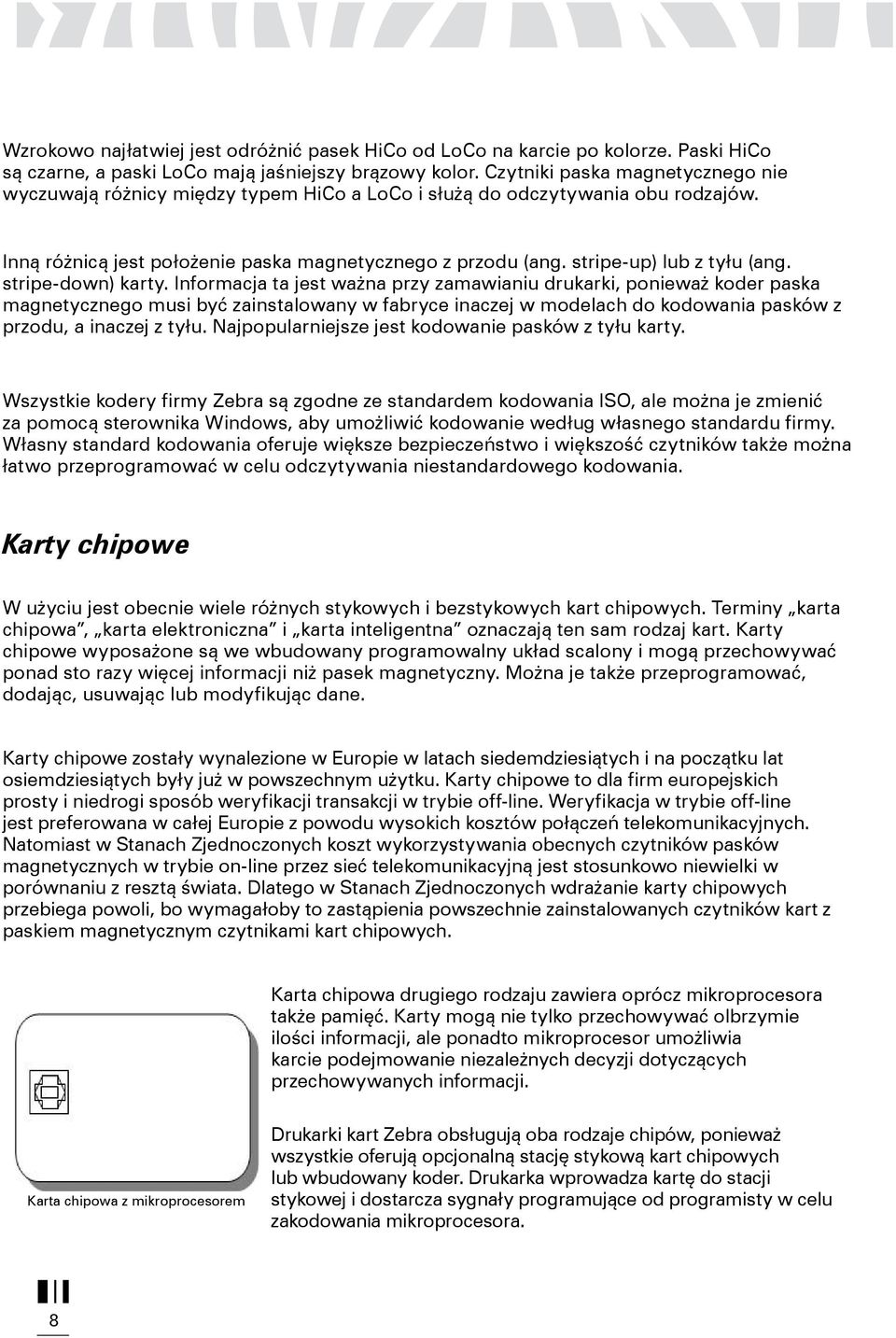

10 Wzrokowo najłatwiej jest odróżnić pasek HiCo od LoCo na karcie po kolorze. Paski HiCo są czarne, a paski LoCo mają jaśniejszy brązowy kolor. Czytniki paska magnetycznego nie wyczuwają różnicy między typem HiCo a LoCo i służą do odczytywania obu rodzajów. Inną różnicą jest położenie paska magnetycznego z przodu (ang. stripe-up) lub z tyłu (ang. stripe-down) karty. Informacja ta jest ważna przy zamawianiu drukarki, ponieważ koder paska magnetycznego musi być zainstalowany w fabryce inaczej w modelach do kodowania pasków z przodu, a inaczej z tyłu. Najpopularniejsze jest kodowanie pasków z tyłu karty. Wszystkie kodery firmy Zebra są zgodne ze standardem kodowania ISO, ale można je zmienić za pomocą sterownika Windows, aby umożliwić kodowanie według własnego standardu firmy. Własny standard kodowania oferuje większe bezpieczeństwo i większość czytników także można łatwo przeprogramować w celu odczytywania niestandardowego kodowania. Karty chipowe W użyciu jest obecnie wiele różnych stykowych i bezstykowych kart chipowych. Terminy karta chipowa, karta elektroniczna i karta inteligentna oznaczają ten sam rodzaj kart. Karty chipowe wyposażone są we wbudowany programowalny układ scalony i mogą przechowywać ponad sto razy więcej informacji niż pasek magnetyczny. Można je także przeprogramować, dodając, usuwając lub modyfikując dane. Karty chipowe zostały wynalezione w Europie w latach siedemdziesiątych i na początku lat osiemdziesiątych były już w powszechnym użytku. Karty chipowe to dla firm europejskich prosty i niedrogi sposób weryfikacji transakcji w trybie off-line. Weryfikacja w trybie off-line jest preferowana w całej Europie z powodu wysokich kosztów połączeń telekomunikacyjnych. Natomiast w Stanach Zjednoczonych koszt wykorzystywania obecnych czytników pasków magnetycznych w trybie on-line przez sieć telekomunikacyjną jest stosunkowo niewielki w porównaniu z resztą świata. Dlatego w Stanach Zjednoczonych wdrażanie karty chipowych przebiega powoli, bo wymagałoby to zastąpienia powszechnie zainstalowanych czytników kart z paskiem magnetycznym czytnikami kart chipowych. Karta chipowa drugiego rodzaju zawiera oprócz mikroprocesora także pamięć. Karty mogą nie tylko przechowywać olbrzymie ilości informacji, ale ponadto mikroprocesor umożliwia karcie podejmowanie niezależnych decyzji dotyczących przechowywanych informacji. Karta chipowa z mikroprocesorem Drukarki kart Zebra obsługują oba rodzaje chipów, ponieważ wszystkie oferują opcjonalną stację stykową kart chipowych lub wbudowany koder. Drukarka wprowadza kartę do stacji stykowej i dostarcza sygnały programujące od programisty w celu zakodowania mikroprocesora. 8

11 Bezstykowe karty chipowe wykorzystują różne technologie RFID w celu zapisu i odczytu danych. Wiele drukarek kart drukuje na tego rodzaju kartach chipowych. Kodowanie lub programowanie urządzeń elektronicznych na takich kartach wykonuje się zwykle za pomocą zewnętrznego urządzenia kodującego lub programującego, ale coraz częściej dostępne są kodery bezstykowych kart chipowych wbudowane w drukarkę kart. Karty zbliżeniowe Karty zbliżeniowe używane są głównie do kontroli dostępu. Są one podobne do bezstykowych kart chipowych, ale są to pasywne urządzenia tylko do odczytu. Karty zbliżeniowe zawierają wbudowaną antenę RFID i mogą być odczytywane z odległości do 25 cm. Technologia RFID Technologia identyfikacji radiowej (Radio Frequency Identification RFID) jest metodą identyfikacji obiektów za pomocą fal radiowych. RFID wykorzystuje transponder (czyli znacznik) i czytnik RFID. Transponder RFID zawiera układ scalony przechowujący informacje identyfikujące obiekt, produkt lub osobę oraz antenę służącą do transmisji tych danych do czytnika. Antena wysyła dane do czytnika, który przekształca fale radiowe na czytelne informacje. W odróżnieniu od technologii kodów kreskowych i pasków magnetycznych, transpondery RFID można odczytać w dowolnym punkcie pola magnetycznego wytwarzanego przez czytnik. Fale radiowe przenikają przez wiele niemetalowych materiałów, które nie blokują odczytu. Anteny RFID mogą być umieszczane w wielu przedmiotach, np. w kartach plastikowych, i są wówczas nadal wykrywane, dlatego dane są chronione przed warunkami zewnętrznymi i środowiskowymi w codziennym użyciu. W zależności od mocy czytnika antenę RFID można odczytać z różnych odległości od kontaktu bezpośredniego do 6 metrów. Chociaż technologia RFID stosowana jest już od czasów drugiej wojny światowej, zaczęła wchodzić do powszechnego użytku wraz ze wzrostem wykorzystania kart zbliżeniowych w takich zastosowaniach jak systemy ochrony i kontrola dostępu. Gdy kwestiom bezpieczeństwa zaczęto poświęcać szczególną uwagę, firmy, szpitale, a nawet szkoły sięgnęły po systemy kontroli dostępu w celu monitorowania i zabezpieczania wejść, laboratoriów, działów i innych obszarów, do których wstęp powinny mieć tylko osoby upoważnione. Karty zbliżeniowe można też zaprogramować w indywidualny sposób i wykorzystać w wielu zastosowaniach poza kontrolą dostępu, takich jak rejestracja czasu i obecności, certyfikacja pracowników, przechowywanie danych medycznych potrzebnych w nagłych wypadkach i weryfikacja biometryczna. Trwałość i bezpieczeństwo kart Wykorzystuje się różnego rodzaju materiały do ochrony kart plastikowych przed ścieraniem, zużyciem, blaknięciem, modyfikacją i podrabianiem. Powłoki lakierowe i laminaty to najbardziej 9

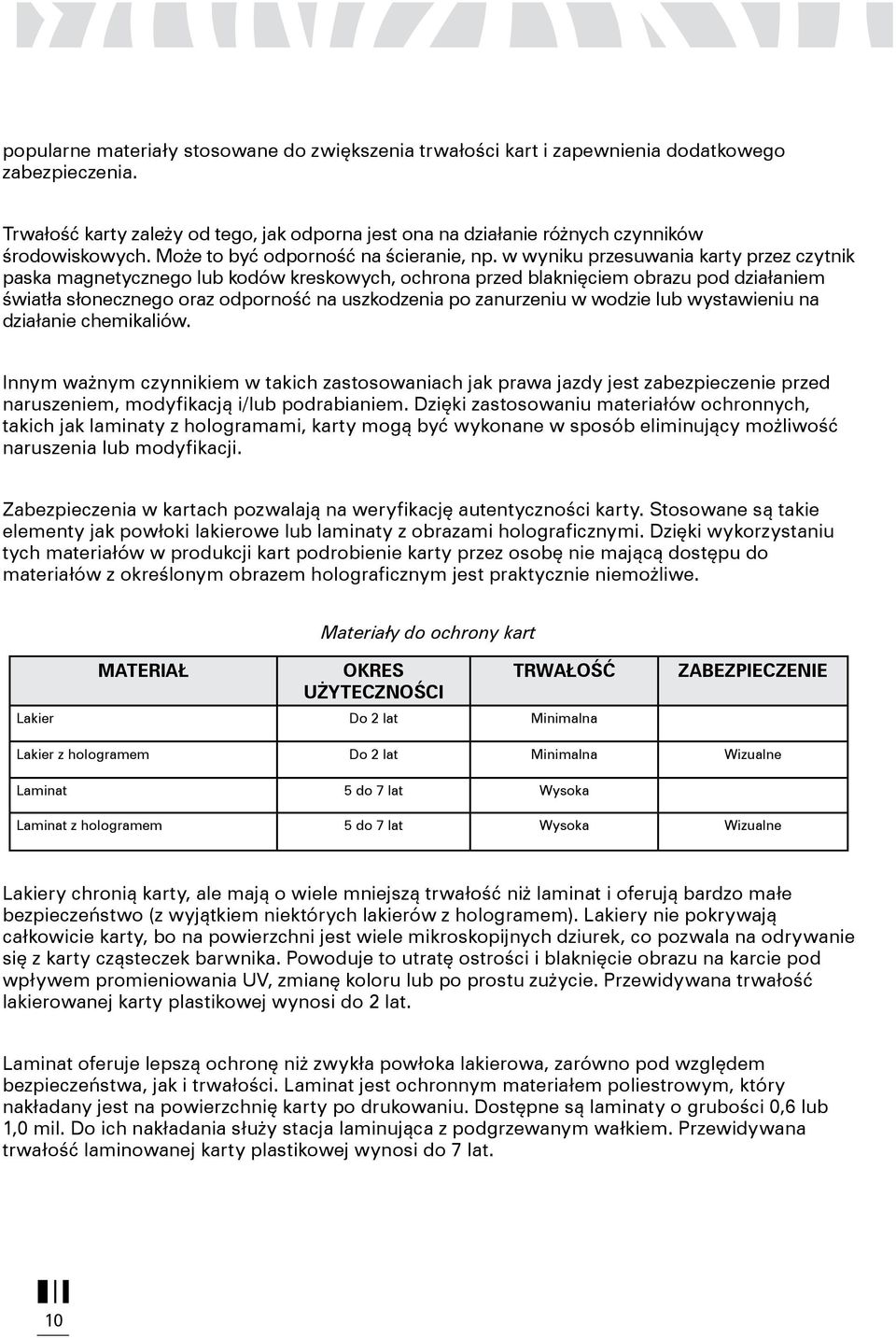

12 popularne materiały stosowane do zwiększenia trwałości kart i zapewnienia dodatkowego zabezpieczenia. Trwałość karty zależy od tego, jak odporna jest ona na działanie różnych czynników środowiskowych. Może to być odporność na ścieranie, np. w wyniku przesuwania karty przez czytnik paska magnetycznego lub kodów kreskowych, ochrona przed blaknięciem obrazu pod działaniem światła słonecznego oraz odporność na uszkodzenia po zanurzeniu w wodzie lub wystawieniu na działanie chemikaliów. Innym ważnym czynnikiem w takich zastosowaniach jak prawa jazdy jest zabezpieczenie przed naruszeniem, modyfikacją i/lub podrabianiem. Dzięki zastosowaniu materiałów ochronnych, takich jak laminaty z hologramami, karty mogą być wykonane w sposób eliminujący możliwość naruszenia lub modyfikacji. Zabezpieczenia w kartach pozwalają na weryfikację autentyczności karty. Stosowane są takie elementy jak powłoki lakierowe lub laminaty z obrazami holograficznymi. Dzięki wykorzystaniu tych materiałów w produkcji kart podrobienie karty przez osobę nie mającą dostępu do materiałów z określonym obrazem holograficznym jest praktycznie niemożliwe. Materiały do ochrony kart MATERIAŁ OKRES UŻYTECZNOŚCI TRWAŁOŚĆ Lakier Do 2 lat Minimalna ZABEZPIECZENIE Lakier z hologramem Do 2 lat Minimalna Wizualne Laminat 5 do 7 lat Wysoka Laminat z hologramem 5 do 7 lat Wysoka Wizualne Lakiery chronią karty, ale mają o wiele mniejszą trwałość niż laminat i oferują bardzo małe bezpieczeństwo (z wyjątkiem niektórych lakierów z hologramem). Lakiery nie pokrywają całkowicie karty, bo na powierzchni jest wiele mikroskopijnych dziurek, co pozwala na odrywanie się z karty cząsteczek barwnika. Powoduje to utratę ostrości i blaknięcie obrazu na karcie pod wpływem promieniowania UV, zmianę koloru lub po prostu zużycie. Przewidywana trwałość lakierowanej karty plastikowej wynosi do 2 lat. Laminat oferuje lepszą ochronę niż zwykła powłoka lakierowa, zarówno pod względem bezpieczeństwa, jak i trwałości. Laminat jest ochronnym materiałem poliestrowym, który nakładany jest na powierzchnię karty po drukowaniu. Dostępne są laminaty o grubości 0,6 lub 1,0 mil. Do ich nakładania służy stacja laminująca z podgrzewanym wałkiem. Przewidywana trwałość laminowanej karty plastikowej wynosi do 7 lat. 10

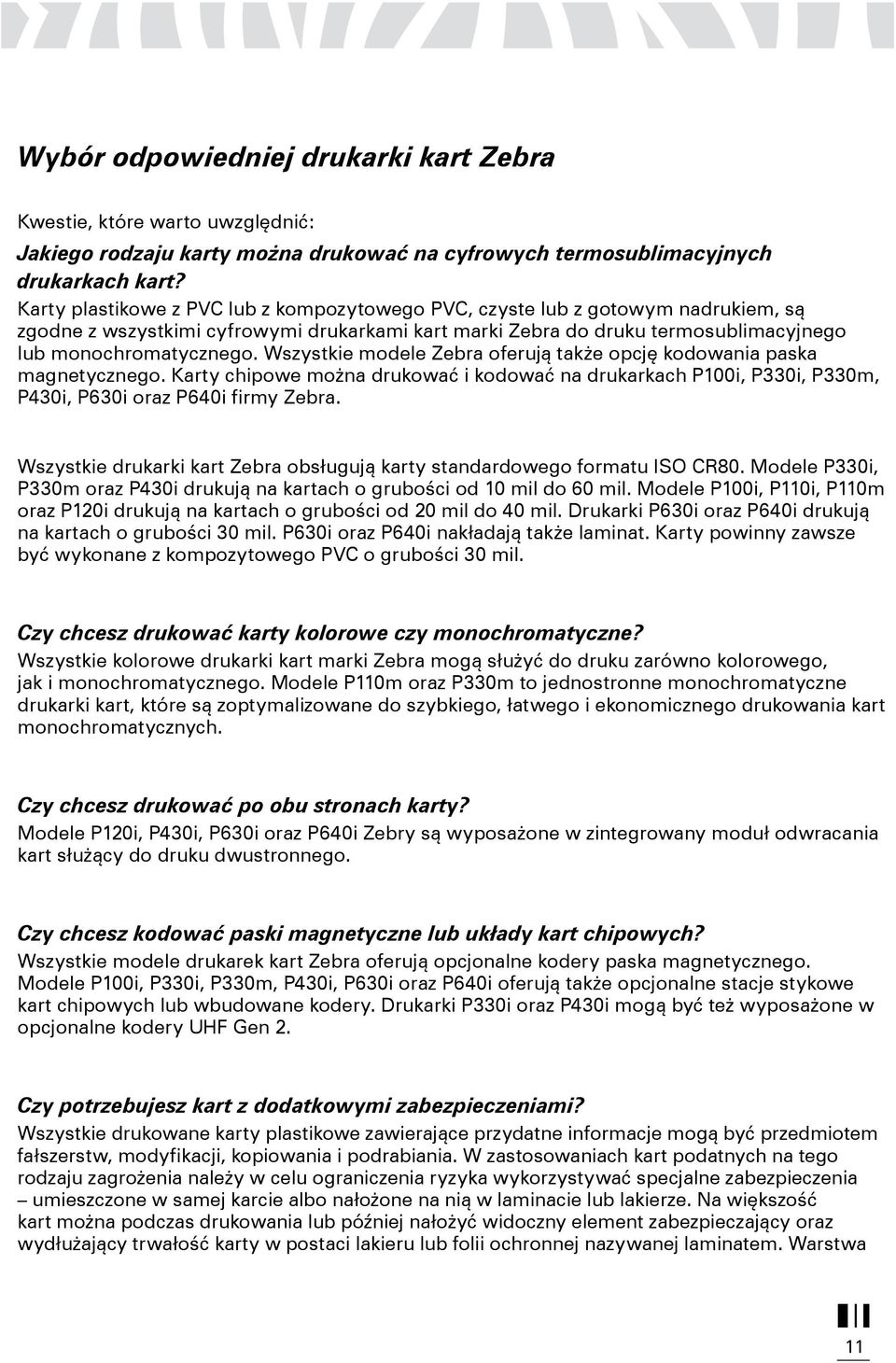

13 Wybór odpowiedniej drukarki kart Zebra Kwestie, które warto uwzględnić: Jakiego rodzaju karty można drukować na cyfrowych termosublimacyjnych drukarkach kart? Karty plastikowe z PVC lub z kompozytowego PVC, czyste lub z gotowym nadrukiem, są zgodne z wszystkimi cyfrowymi drukarkami kart marki Zebra do druku termosublimacyjnego lub monochromatycznego. Wszystkie modele Zebra oferują także opcję kodowania paska magnetycznego. Karty chipowe można drukować i kodować na drukarkach P100i, P330i, P330m, P430i, P630i oraz P640i firmy Zebra. Wszystkie drukarki kart Zebra obsługują karty standardowego formatu ISO CR80. Modele P330i, P330m oraz P430i drukują na kartach o grubości od 10 mil do 60 mil. Modele P100i, P110i, P110m oraz P120i drukują na kartach o grubości od 20 mil do 40 mil. Drukarki P630i oraz P640i drukują na kartach o grubości 30 mil. P630i oraz P640i nakładają także laminat. Karty powinny zawsze być wykonane z kompozytowego PVC o grubości 30 mil. Czy chcesz drukować karty kolorowe czy monochromatyczne? Wszystkie kolorowe drukarki kart marki Zebra mogą służyć do druku zarówno kolorowego, jak i monochromatycznego. Modele P110m oraz P330m to jednostronne monochromatyczne drukarki kart, które są zoptymalizowane do szybkiego, łatwego i ekonomicznego drukowania kart monochromatycznych. Czy chcesz drukować po obu stronach karty? Modele P120i, P430i, P630i oraz P640i Zebry są wyposażone w zintegrowany moduł odwracania kart służący do druku dwustronnego. Czy chcesz kodować paski magnetyczne lub układy kart chipowych? Wszystkie modele drukarek kart Zebra oferują opcjonalne kodery paska magnetycznego. Modele P100i, P330i, P330m, P430i, P630i oraz P640i oferują także opcjonalne stacje stykowe kart chipowych lub wbudowane kodery. Drukarki P330i oraz P430i mogą być też wyposażone w opcjonalne kodery UHF Gen 2. Czy potrzebujesz kart z dodatkowymi zabezpieczeniami? Wszystkie drukowane karty plastikowe zawierające przydatne informacje mogą być przedmiotem fałszerstw, modyfikacji, kopiowania i podrabiania. W zastosowaniach kart podatnych na tego rodzaju zagrożenia należy w celu ograniczenia ryzyka wykorzystywać specjalne zabezpieczenia umieszczone w samej karcie albo nałożone na nią w laminacie lub lakierze. Na większość kart można podczas drukowania lub później nałożyć widoczny element zabezpieczający oraz wydłużający trwałość karty w postaci lakieru lub folii ochronnej nazywanej laminatem. Warstwa 11

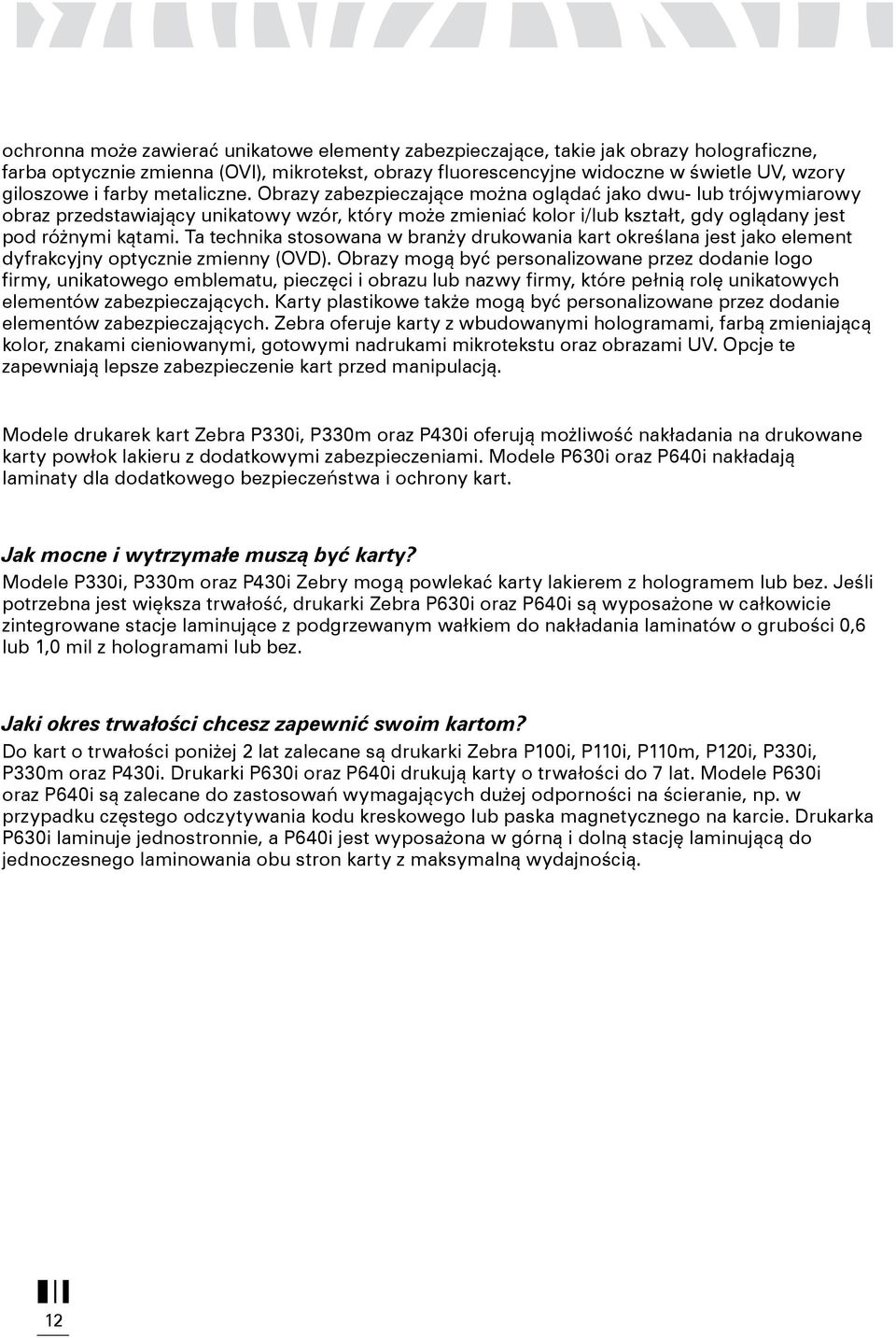

14 ochronna może zawierać unikatowe elementy zabezpieczające, takie jak obrazy holograficzne, farba optycznie zmienna (OVI), mikrotekst, obrazy fluorescencyjne widoczne w świetle UV, wzory giloszowe i farby metaliczne. Obrazy zabezpieczające można oglądać jako dwu- lub trójwymiarowy obraz przedstawiający unikatowy wzór, który może zmieniać kolor i/lub kształt, gdy oglądany jest pod różnymi kątami. Ta technika stosowana w branży drukowania kart określana jest jako element dyfrakcyjny optycznie zmienny (OVD). Obrazy mogą być personalizowane przez dodanie logo firmy, unikatowego emblematu, pieczęci i obrazu lub nazwy firmy, które pełnią rolę unikatowych elementów zabezpieczających. Karty plastikowe także mogą być personalizowane przez dodanie elementów zabezpieczających. Zebra oferuje karty z wbudowanymi hologramami, farbą zmieniającą kolor, znakami cieniowanymi, gotowymi nadrukami mikrotekstu oraz obrazami UV. Opcje te zapewniają lepsze zabezpieczenie kart przed manipulacją. Modele drukarek kart Zebra P330i, P330m oraz P430i oferują możliwość nakładania na drukowane karty powłok lakieru z dodatkowymi zabezpieczeniami. Modele P630i oraz P640i nakładają laminaty dla dodatkowego bezpieczeństwa i ochrony kart. Jak mocne i wytrzymałe muszą być karty? Modele P330i, P330m oraz P430i Zebry mogą powlekać karty lakierem z hologramem lub bez. Jeśli potrzebna jest większa trwałość, drukarki Zebra P630i oraz P640i są wyposażone w całkowicie zintegrowane stacje laminujące z podgrzewanym wałkiem do nakładania laminatów o grubości 0,6 lub 1,0 mil z hologramami lub bez. Jaki okres trwałości chcesz zapewnić swoim kartom? Do kart o trwałości poniżej 2 lat zalecane są drukarki Zebra P100i, P110i, P110m, P120i, P330i, P330m oraz P430i. Drukarki P630i oraz P640i drukują karty o trwałości do 7 lat. Modele P630i oraz P640i są zalecane do zastosowań wymagających dużej odporności na ścieranie, np. w przypadku częstego odczytywania kodu kreskowego lub paska magnetycznego na karcie. Drukarka P630i laminuje jednostronnie, a P640i jest wyposażona w górną i dolną stację laminującą do jednoczesnego laminowania obu stron karty z maksymalną wydajnością. 12

15 Słownik terminów z dziedziny druku kart Karty kontroli dostępu Karty plastikowe używane w celu uzyskania dostępu do pomieszczeń i obiektów; zwykle karty z paskiem magnetycznym lub karty zbliżeniowe. Kod kreskowy Prostokątny zbiór kresek i spacji czytelnych maszynowo, uporządkowanych w określony sposób zdefiniowany w normach międzynarodowych w celu przedstawienia liter, liczb i innych symboli czytelnych dla człowieka. Cyfrowe przetwarzanie obrazu Skanowanie lub rejestrowanie w inny sposób obrazów, które można następnie edytować, zapisywać, wyświetlać lub drukować na karcie plastikowej. Termosublimacja Metoda tworzenia obrazu, polegająca na przenoszeniu kontrolowanych ilości barwnika z taśmy w drukarce na kartę plastikową. Dzięki rozdzielczości głowicy drukującej (300 dpi) zapewniona jest jakość fotograficzna. Kodowanie Proces elektronicznego zapisu informacji na paskach magnetycznych lub układach scalonych kart chipowych. Czcionka Zestaw znaków (alfabet i cyfry) określonego kroju i wielkości. Hologram Unikatowy druk fotograficzny, który tworzy efekt trójwymiarowy na płaskiej powierzchni. Hologramy trudno jest skopiować i wykorzystuje się je na kartach jako elementy zabezpieczające i estetyczne. System rejestracji obrazu System złożony ze sprzętu i oprogramowania, służący do rejestracji i zapisu danych personalnych i zdjęć posiadaczy kart. 13

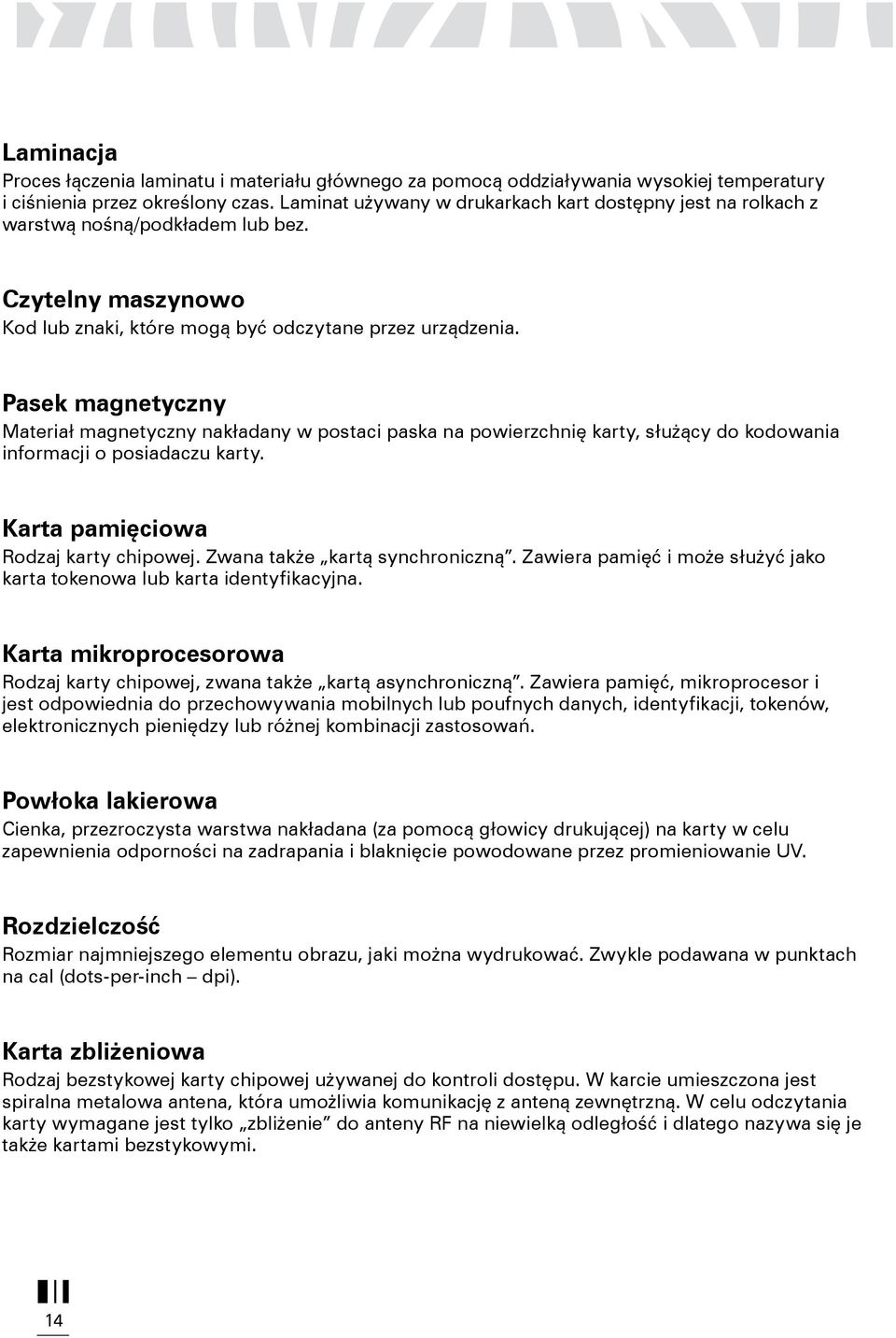

16 Laminacja Proces łączenia laminatu i materiału głównego za pomocą oddziaływania wysokiej temperatury i ciśnienia przez określony czas. Laminat używany w drukarkach kart dostępny jest na rolkach z warstwą nośną/podkładem lub bez. Czytelny maszynowo Kod lub znaki, które mogą być odczytane przez urządzenia. Pasek magnetyczny Materiał magnetyczny nakładany w postaci paska na powierzchnię karty, służący do kodowania informacji o posiadaczu karty. Karta pamięciowa Rodzaj karty chipowej. Zwana także kartą synchroniczną. Zawiera pamięć i może służyć jako karta tokenowa lub karta identyfikacyjna. Karta mikroprocesorowa Rodzaj karty chipowej, zwana także kartą asynchroniczną. Zawiera pamięć, mikroprocesor i jest odpowiednia do przechowywania mobilnych lub poufnych danych, identyfikacji, tokenów, elektronicznych pieniędzy lub różnej kombinacji zastosowań. Powłoka lakierowa Cienka, przezroczysta warstwa nakładana (za pomocą głowicy drukującej) na karty w celu zapewnienia odporności na zadrapania i blaknięcie powodowane przez promieniowanie UV. Rozdzielczość Rozmiar najmniejszego elementu obrazu, jaki można wydrukować. Zwykle podawana w punktach na cal (dots-per-inch dpi). Karta zbliżeniowa Rodzaj bezstykowej karty chipowej używanej do kontroli dostępu. W karcie umieszczona jest spiralna metalowa antena, która umożliwia komunikację z anteną zewnętrzną. W celu odczytania karty wymagane jest tylko zbliżenie do anteny RF na niewielką odległość i dlatego nazywa się je także kartami bezstykowymi. 14

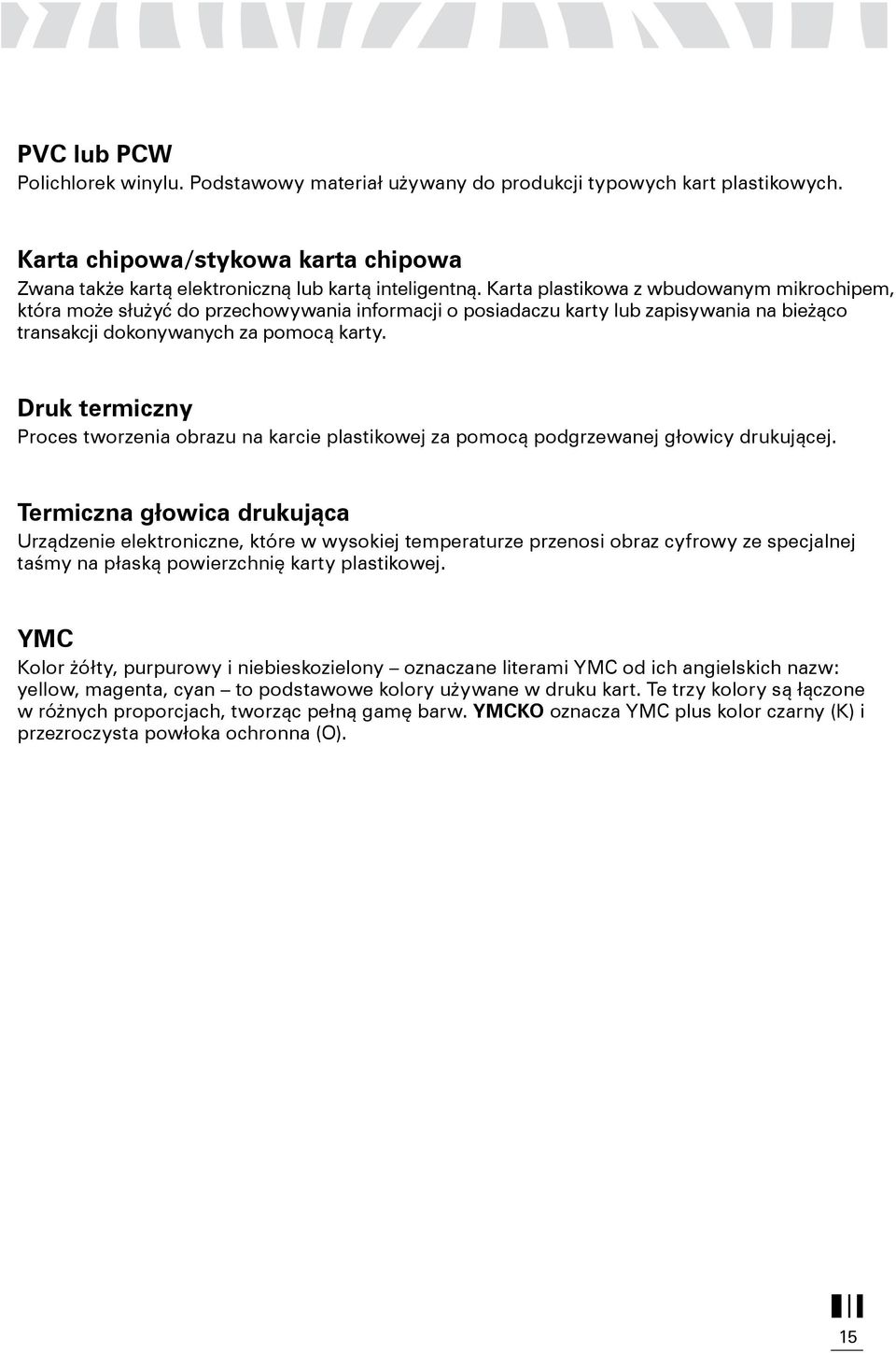

17 PVC lub PCW Polichlorek winylu. Podstawowy materiał używany do produkcji typowych kart plastikowych. Karta chipowa/stykowa karta chipowa Zwana także kartą elektroniczną lub kartą inteligentną. Karta plastikowa z wbudowanym mikrochipem, która może służyć do przechowywania informacji o posiadaczu karty lub zapisywania na bieżąco transakcji dokonywanych za pomocą karty. Druk termiczny Proces tworzenia obrazu na karcie plastikowej za pomocą podgrzewanej głowicy drukującej. Termiczna głowica drukująca Urządzenie elektroniczne, które w wysokiej temperaturze przenosi obraz cyfrowy ze specjalnej taśmy na płaską powierzchnię karty plastikowej. YMC Kolor żółty, purpurowy i niebieskozielony oznaczane literami YMC od ich angielskich nazw: yellow, magenta, cyan to podstawowe kolory używane w druku kart. Te trzy kolory są łączone w różnych proporcjach, tworząc pełną gamę barw. YMCKO oznacza YMC plus kolor czarny (K) i przezroczysta powłoka ochronna (O). 15

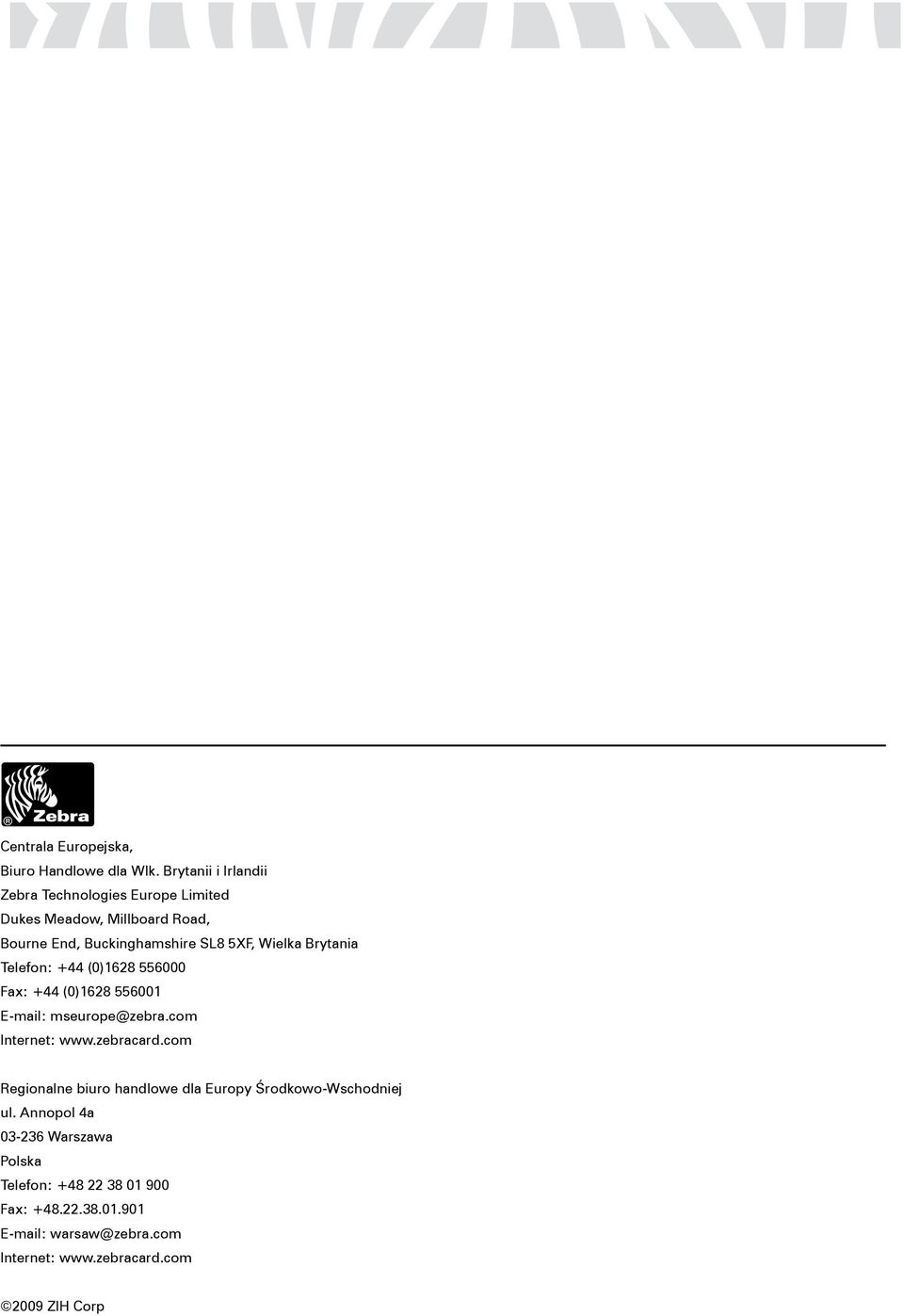

18 Centrala Europejska, Biuro Handlowe dla Wlk. Brytanii i Irlandii Zebra Technologies Europe Limited Dukes Meadow, Millboard Road, Bourne End, Buckinghamshire SL8 5XF, Wielka Brytania Telefon: +44 (0) Fax: +44 (0) mseurope@zebra.com Internet: Regionalne biuro handlowe dla Europy Środkowo-Wschodniej ul. Annopol 4a Warszawa Polska Telefon: Fax: warsaw@zebra.com Internet: ZIH Corp
