1 Tempofor Systemy Ogrodzeń Przenośnych Przegląd produktów kwiecień 2013

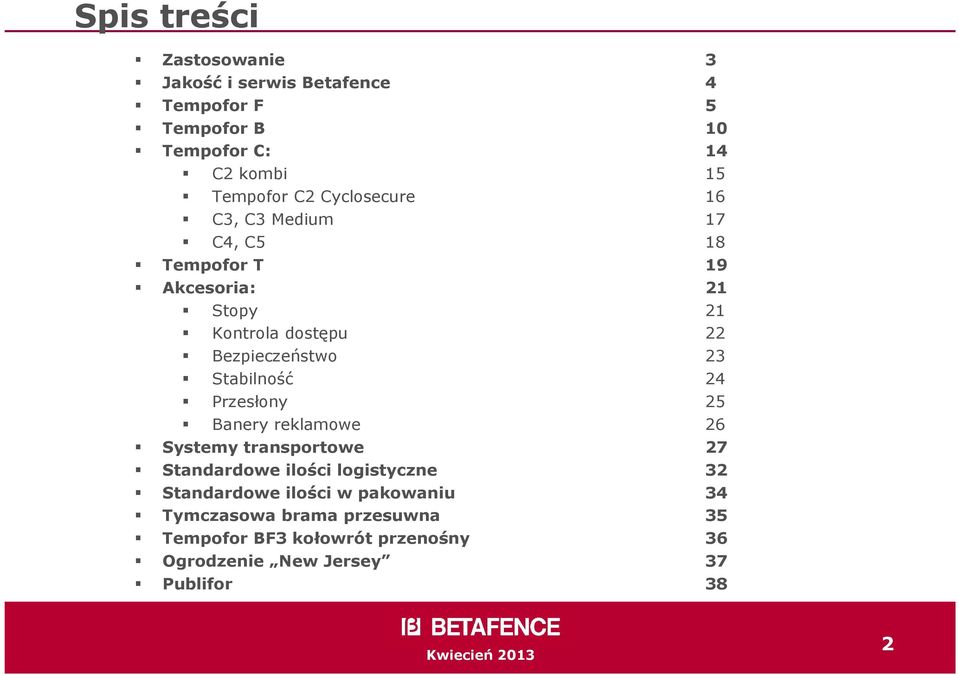

2 Spis treści Zastosowanie 3 Jakość i serwis Betafence 4 Tempofor F 5 Tempofor B 10 Tempofor C: 14 C2 kombi 15 Tempofor C2 Cyclosecure 16 C3, C3 Medium 17 C4, C5 18 Tempofor T 19 Akcesoria: 21 Stopy 21 Kontrola dostępu 22 Bezpieczeństwo 23 Stabilność 24 Przesłony 25 Banery reklamowe 26 Systemy transportowe 27 Standardowe ilości logistyczne 32 Standardowe ilości w pakowaniu 34 Tymczasowa brama przesuwna 35 Tempofor BF3 kołowrót przenośny 36 Ogrodzenie New Jersey 37 Publifor 38 2

3 Zastosowanie Budownictwo Imprezy masowe i wystawy Ruch uliczny i przemysł Sport i bezpieczeństwo 3

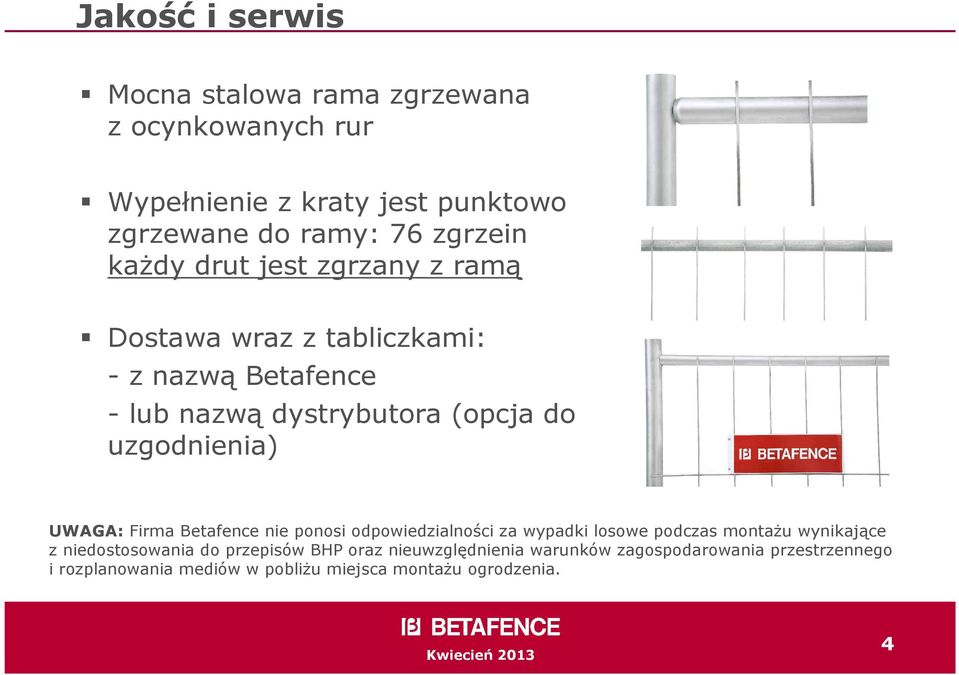

4 Jakość i serwis Mocna stalowa rama zgrzewana z ocynkowanych rur Wypełnienie z kraty jest punktowo zgrzewane do ramy: 76 zgrzein kaŝdy drut jest zgrzany z ramą Dostawa wraz z tabliczkami: - z nazwą Betafence - lub nazwą dystrybutora (opcja do uzgodnienia) UWAGA: Firma Betafence nie ponosi odpowiedzialności za wypadki losowe podczas montaŝu wynikające z niedostosowania do przepisów BHP oraz nieuwzględnienia warunków zagospodarowania przestrzennego i rozplanowania mediów w pobliŝu miejsca montaŝu ogrodzenia. 4

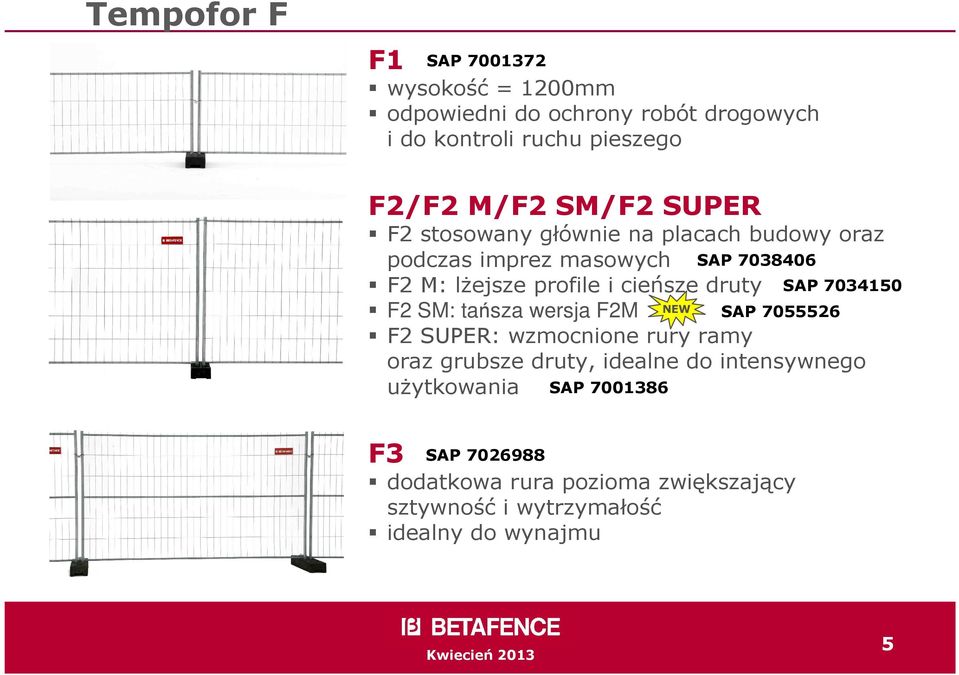

5 Tempofor F F1 SAP wysokość = 1200mm odpowiedni do ochrony robót drogowych i do kontroli ruchu pieszego F2/F2 M/F2 SM/F2 SUPER F2 stosowany głównie na placach budowy oraz podczas imprez masowych SAP F2 M: lŝejsze profile i cieńsze druty F2 SM: tańsza wersja F2M NEW SAP F2 SUPER: wzmocnione rury ramy oraz grubsze druty, idealne do intensywnego F3 uŝytkowania SAP SAP dodatkowa rura pozioma zwiększający sztywność i wytrzymałość idealny do wynajmu SAP

6 F2 Secure & F2 Maximum F2 Secure SAP panel trudny do sforsowania Anticlimb rurki identyczny jak w F2 oczko: 50x260mm lub 30x300mm F3 Maximum SAP ocynkowany ogniowo wysokość 2,45m profile identyczne jak w F2 oczko: 50x300mm 6

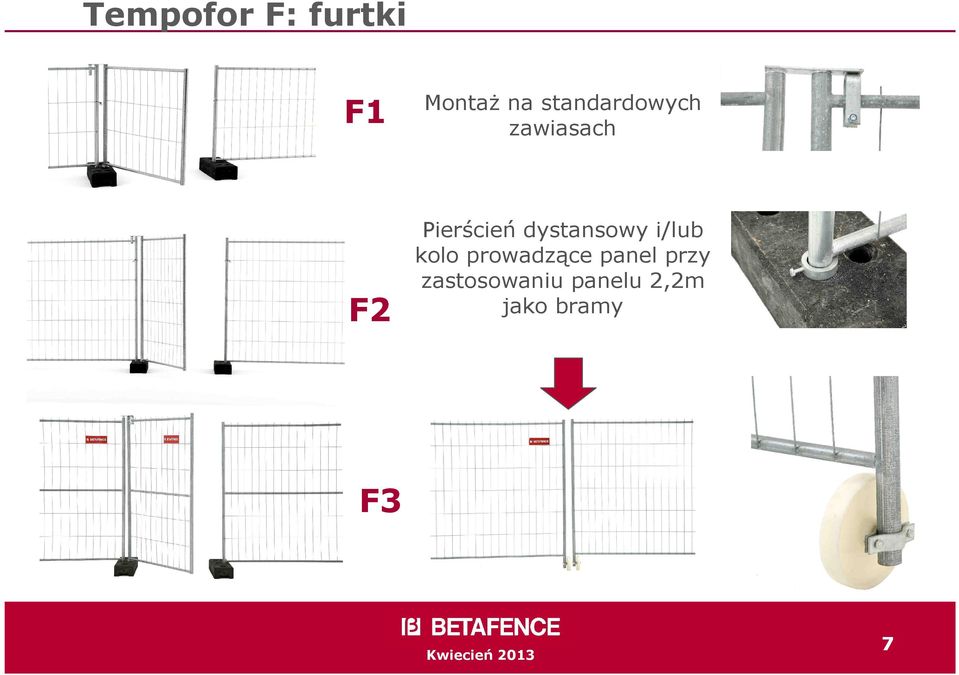

7 Tempofor F: furtki F1 MontaŜ na standardowych zawiasach F2 Pierścień dystansowy i/lub kolo prowadzące panel przy zastosowaniu panelu 2,2m jako bramy F3 7

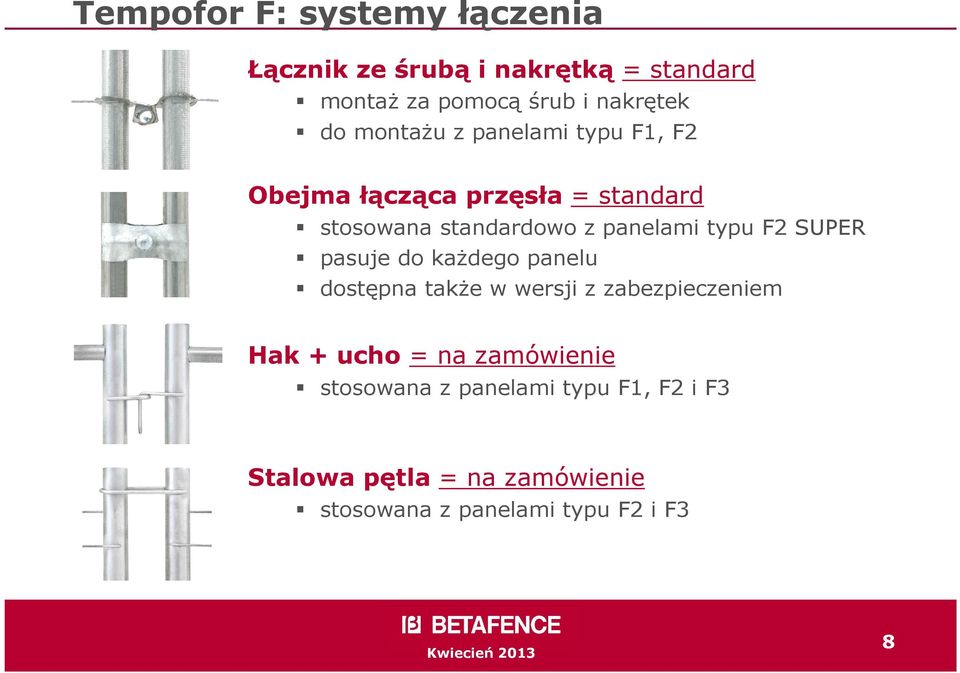

8 Tempofor F: systemy łączenia Łącznik ze śrubą i nakrętką = standard montaŝ za pomocą śrub i nakrętek do montaŝu z panelami typu F1, F2 Obejma łącząca przęsła = standard stosowana standardowo z panelami typu F2 SUPER pasuje do kaŝdego panelu dostępna takŝe w wersji z zabezpieczeniem Hak + ucho = na zamówienie stosowana z panelami typu F1, F2 i F3 Stalowa pętla = na zamówienie stosowana z panelami typu F2 i F3 8

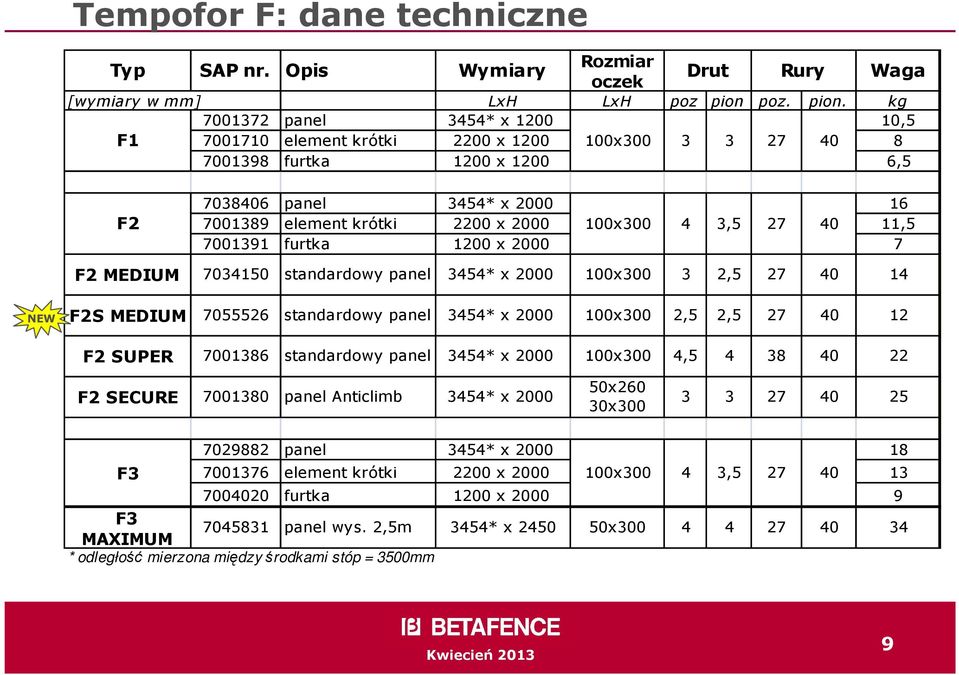

9 Tempofor F: dane techniczne Rozmiar Typ SAP nr. Opis Wymiary oczek Drut Rury Waga [wymiary w mm] LxH LxH poz pion poz. pion. kg panel 3454* x ,5 F element krótki 2200 x x furtka 1200 x ,5 F panel 3454* x element krótki 2200 x x , , furtka 1200 x F2 MEDIUM standardowy panel 3454* x x , NEW F2S MEDIUM standardowy panel 3454* x x300 2,5 2, F2 SUPER standardowy panel 3454* x x300 4, F2 SECURE panel Anticlimb 3454* x x260 30x panel 3454* x F element krótki 2200 x x , furtka 1200 x F3 MAXIMUM panel wys. 2,5m 3454* x x * odległość mierzona między środkami stóp = 3500mm 9

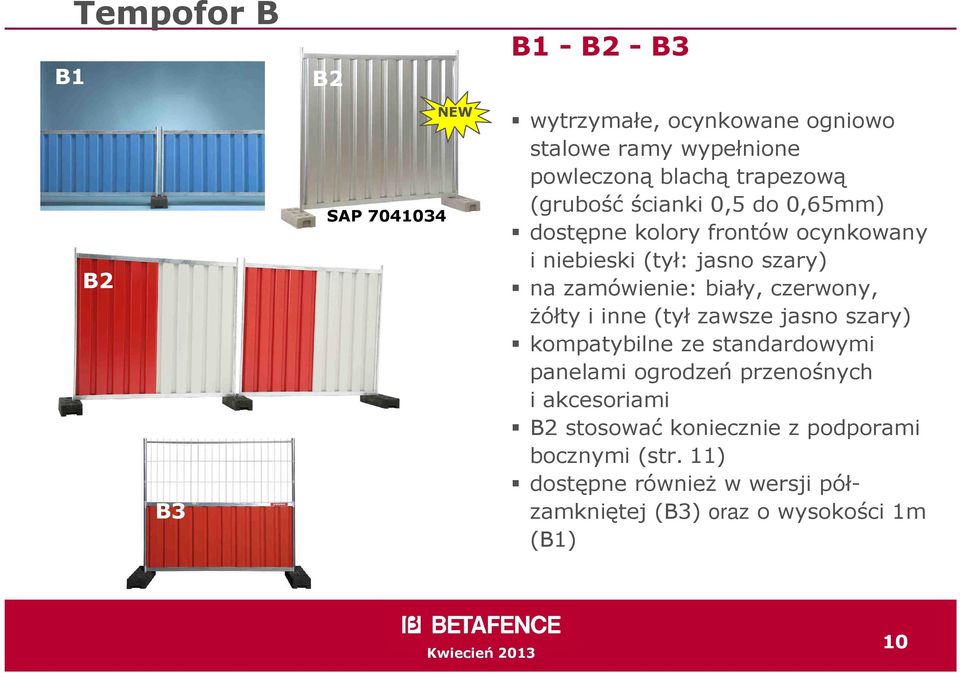

10 B1 Tempofor B B2 B1 - B2 - B3 B2 B3 SAP NEW wytrzymałe, ocynkowane ogniowo stalowe ramy wypełnione powleczoną blachą trapezową (grubość ścianki 0,5 do 0,65mm) dostępne kolory frontów ocynkowany i niebieski (tył: jasno szary) na zamówienie: biały, czerwony, Ŝółty i inne (tył zawsze jasno szary) kompatybilne ze standardowymi panelami ogrodzeń przenośnych i akcesoriami B2 stosować koniecznie z podporami bocznymi (str. 11) dostępne równieŝ w wersji półzamkniętej (B3) oraz o wysokości 1m (B1) 10

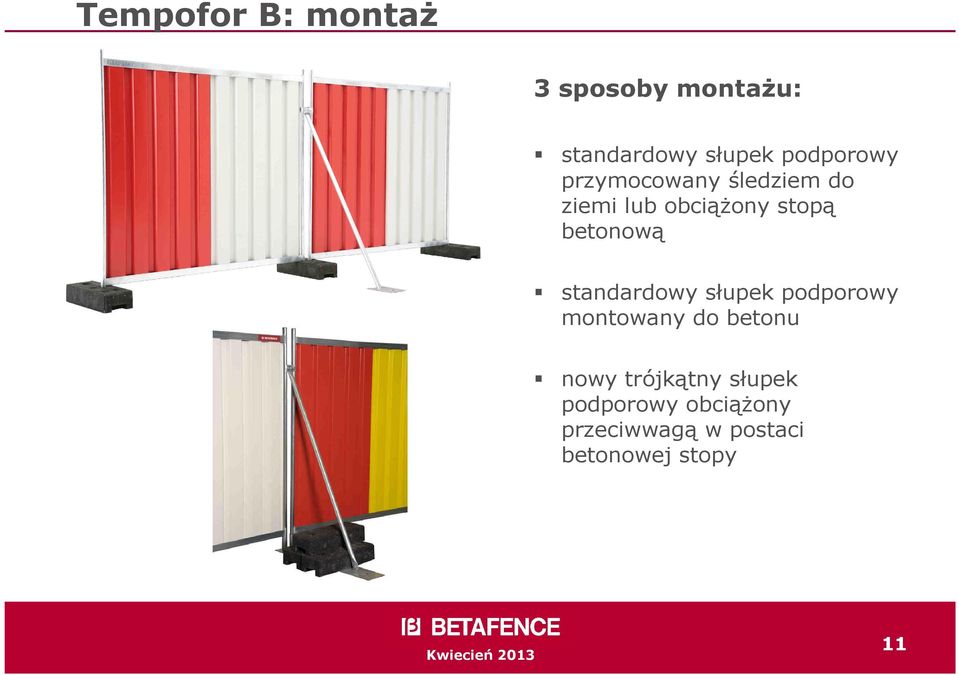

11 Tempofor B: montaŝ 3 sposoby montaŝu: standardowy słupek podporowy przymocowany śledziem do ziemi lub obciąŝony stopą betonową standardowy słupek podporowy montowany do betonu nowy trójkątny słupek podporowy obciąŝony przeciwwagą w postaci betonowej stopy 11

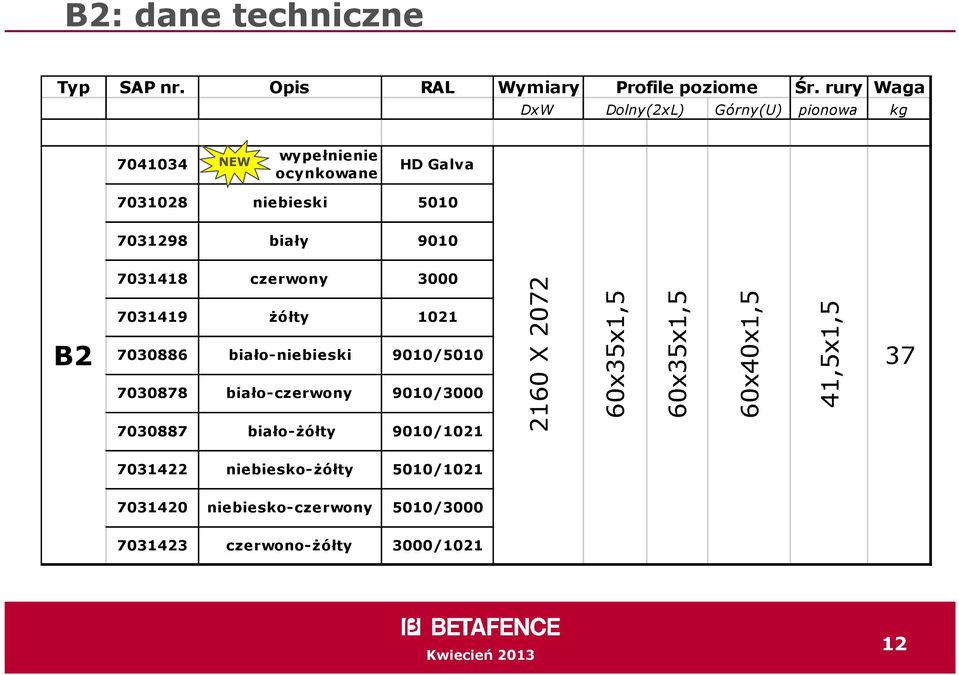

12 B2: dane techniczne Typ SAP nr. Opis RAL Wymiary Profile poziome Śr. rury Waga DxW Dolny(2xL) Górny(U) pionowa kg NEW wypełnienie ocynkowane HD Galva niebieski biały 9010 B czerwony Ŝółty biało-niebieski biało-czerwony biało-ŝółty / / / X x35x1,5 60x35x1,5 60x40x1,5 41,5x1, niebiesko-ŝółty 5010/ niebiesko-czerwony 5010/ czerwono-ŝółty 3000/

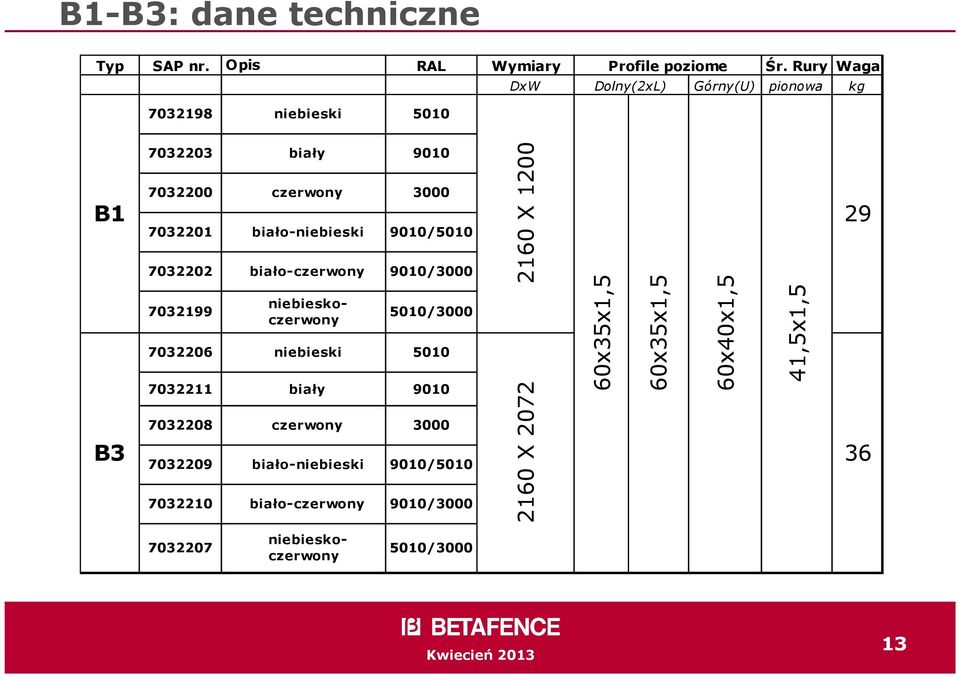

13 B1-B3: dane techniczne Typ SAP nr. Opis RAL Wymiary Profile poziome Śr. Rury Waga DxW Dolny(2xL) Górny(U) pionowa kg niebieski 5010 B1 B biały niebieskoczerwony 9010 czerwony 3000 biało-niebieski biało-czerwony niebieski biały biało-niebieski biało-czerwony 9010/ / / czerwony / / X X x35x1,5 60x35x1,5 60x40x1,5 41,5x1, niebieskoczerwony 5010/

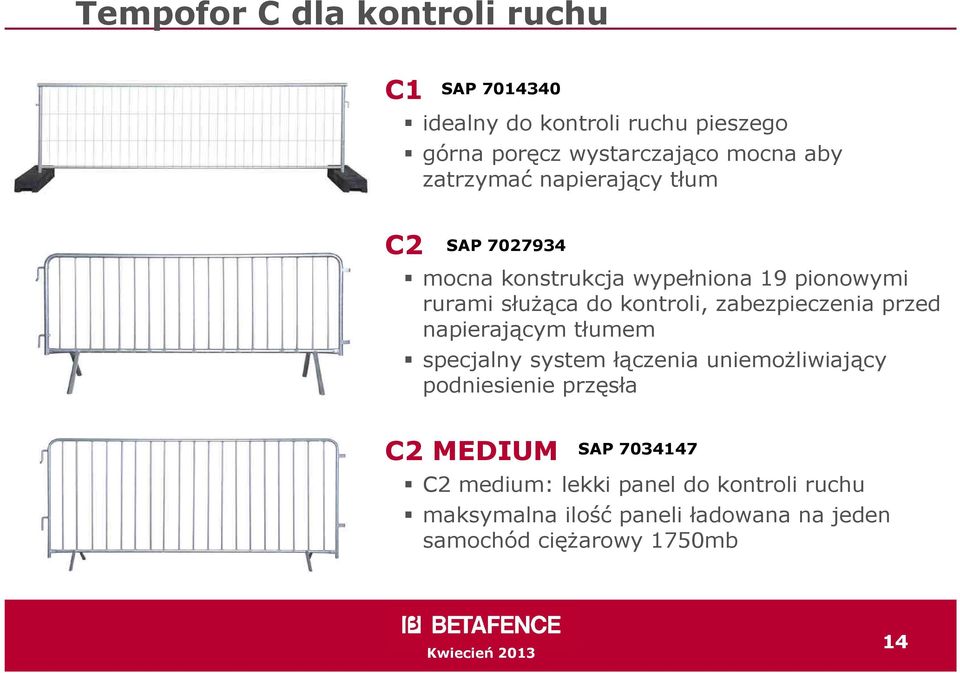

14 Tempofor C dla kontroli ruchu C1 SAP idealny do kontroli ruchu pieszego górna poręcz wystarczająco mocna aby zatrzymać napierający tłum C2 SAP mocna konstrukcja wypełniona 19 pionowymi rurami słuŝąca do kontroli, zabezpieczenia przed napierającym tłumem specjalny system łączenia uniemoŝliwiający podniesienie przęsła C2 MEDIUM SAP C2 medium: lekki panel do kontroli ruchu maksymalna ilość paneli ładowana na jeden samochód cięŝarowy 1750mb 14

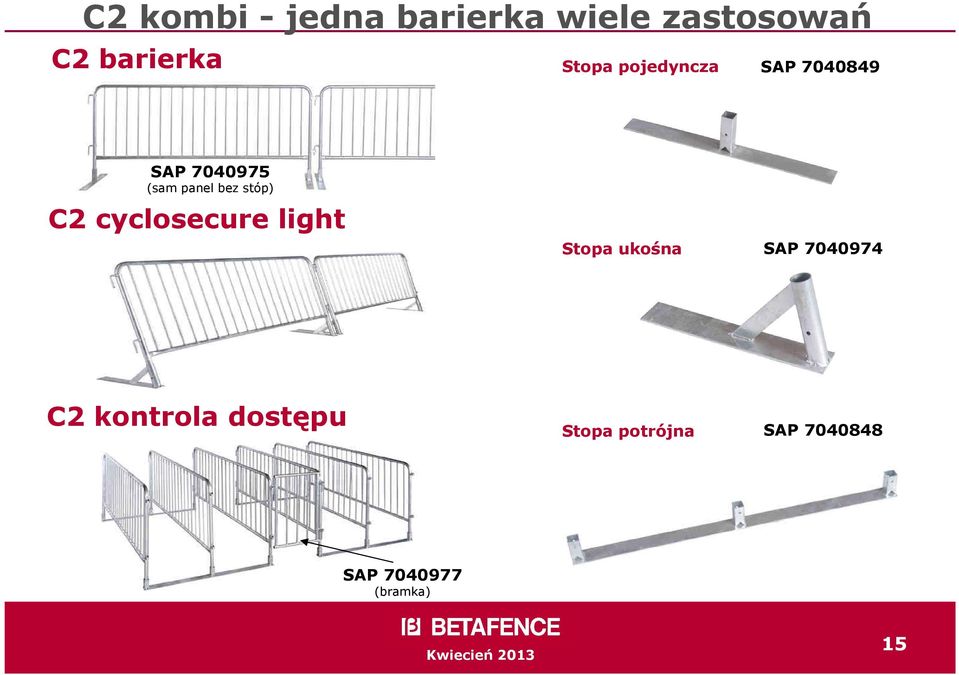

15 C2 kombi - jedna barierka wiele zastosowań C2 barierka Stopa pojedyncza SAP SAP (sam panel bez stóp) C2 cyclosecure light Stopa ukośna SAP C2 kontrola dostępu Stopa potrójna SAP SAP (bramka) 15

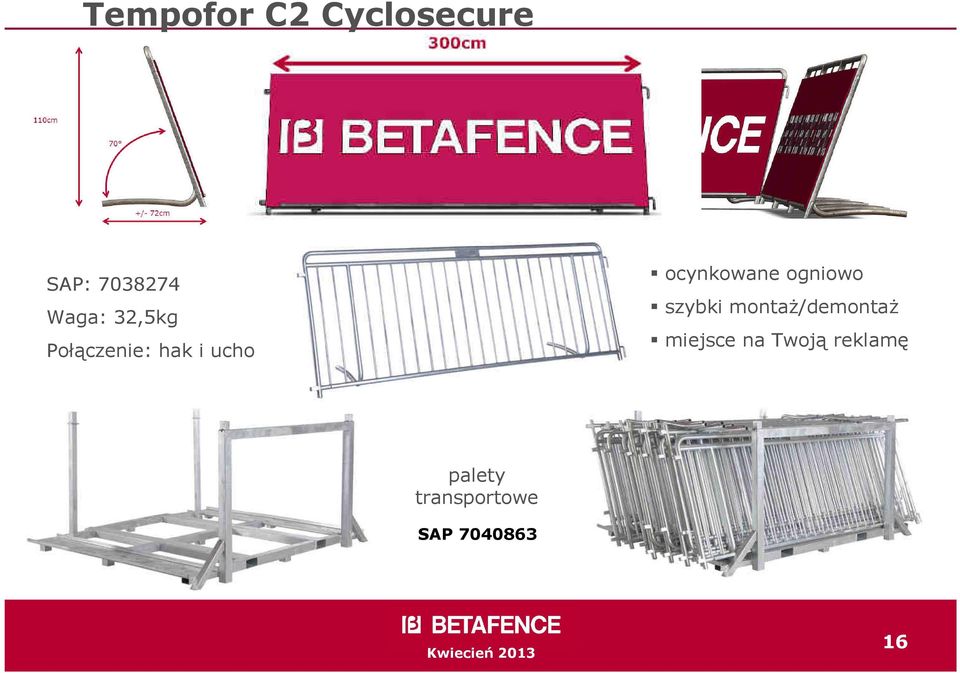

16 Tempofor C2 Cyclosecure SAP: Waga: 32,5kg Połączenie: hak i ucho ocynkowane ogniowo szybki montaŝ/demontaŝ miejsce na Twoją reklamę palety transportowe SAP

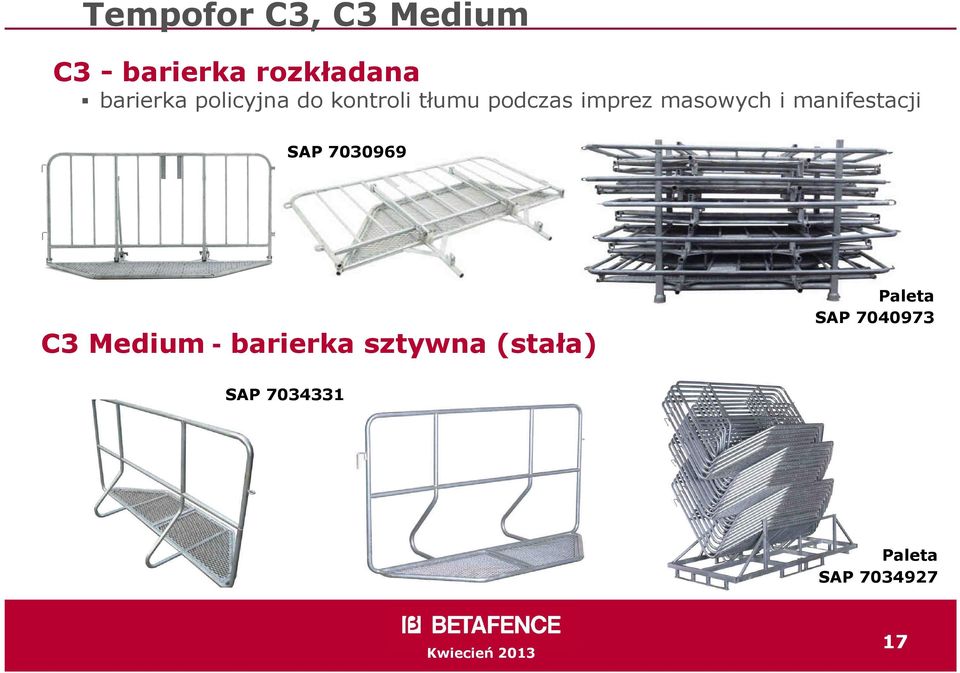

17 Tempofor C3, C3 Medium C3 - barierka rozkładana barierka policyjna do kontroli tłumu podczas imprez masowych i manifestacji SAP C3 Medium - barierka sztywna (stała) Paleta SAP SAP Paleta SAP

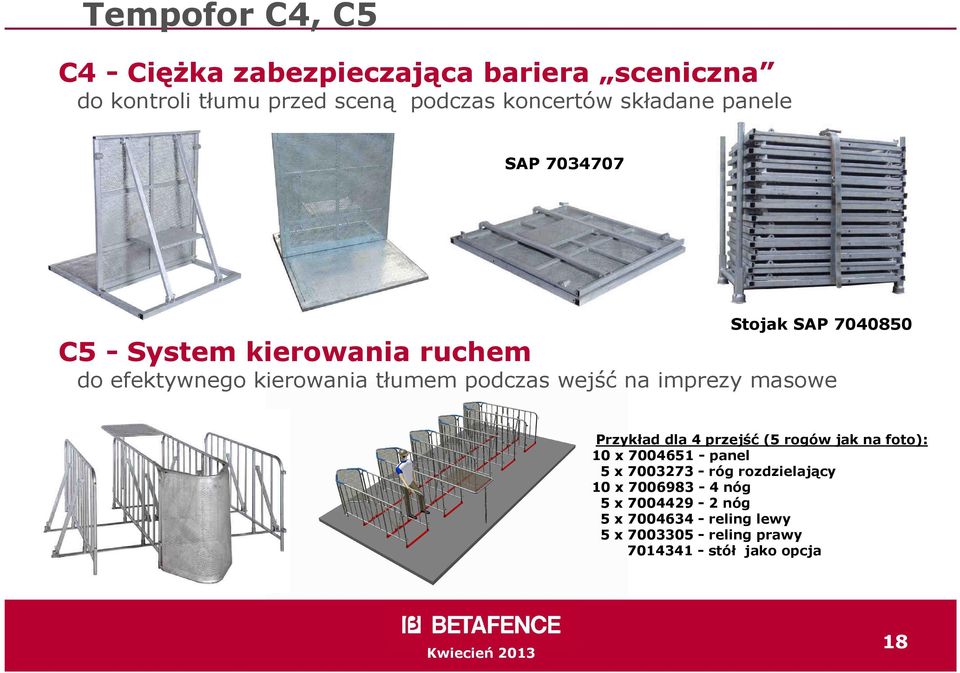

18 Tempofor C4, C5 C4 - CięŜka zabezpieczająca bariera sceniczna do kontroli tłumu przed sceną podczas koncertów składane panele SAP Stojak SAP C5 - System kierowania ruchem do efektywnego kierowania tłumem podczas wejść na imprezy masowe Przykład dla 4 przejść (5 rogów jak na foto): 10 x panel 5 x róg rozdzielający 10 x nóg 5 x nóg 5 x reling lewy 5 x reling prawy stół jako opcja 18

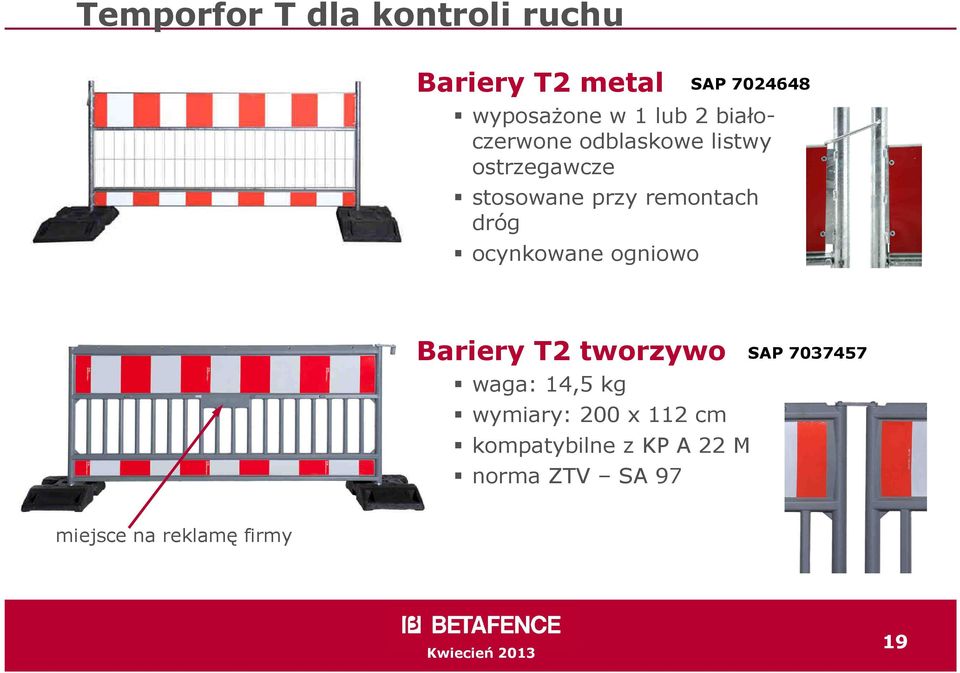

19 Temporfor T dla kontroli ruchu Bariery T2 metal wyposaŝone w 1 lub 2 białoczerwone odblaskowe listwy ostrzegawcze stosowane przy remontach dróg ocynkowane ogniowo SAP Bariery T2 tworzywo waga: 14,5 kg wymiary: 200 x 112 cm kompatybilne z KP A 22 M norma ZTV SA 97 SAP miejsce na reklamę firmy 19

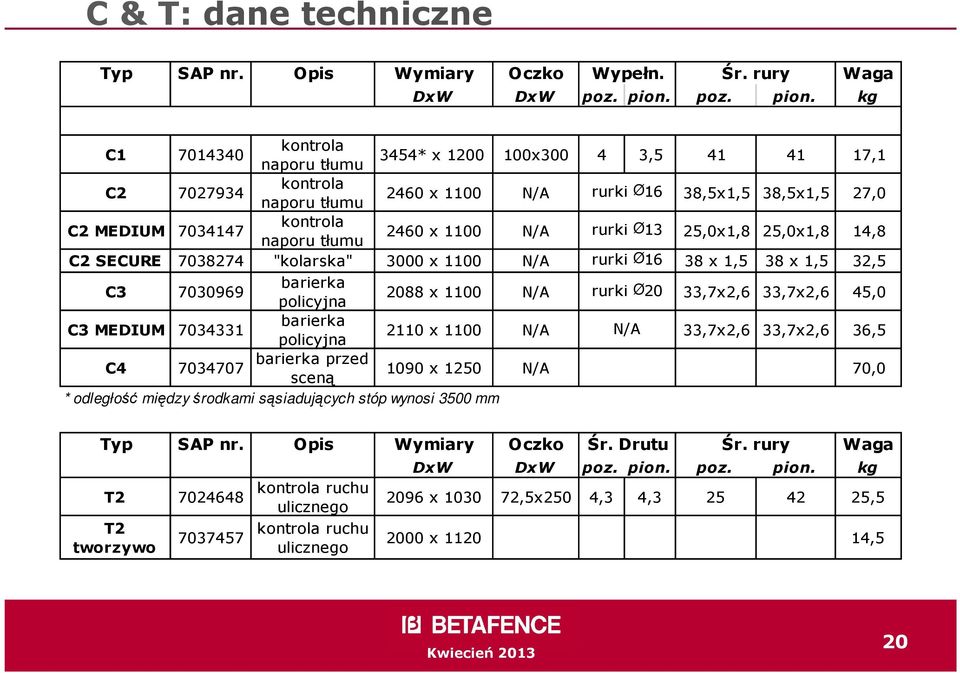

20 C & T: dane techniczne Typ SAP nr. Opis Wymiary Oczko Wypełn. Śr. rury Waga DxW DxW poz. pion. poz. pion. kg kontrola C * x x , ,1 naporu tłumu kontrola C x 1100 N/A rurki Ø16 38,5x1,5 38,5x1,5 27,0 naporu tłumu kontrola C2 MEDIUM x 1100 N/A rurki Ø13 25,0x1,8 25,0x1,8 14,8 naporu tłumu C2 SECURE "kolarska" 3000 x 1100 N/A rurki Ø16 38 x 1,5 38 x 1,5 32,5 barierka C x 1100 N/A rurki Ø20 33,7x2,6 33,7x2,6 45,0 policyjna barierka C3 MEDIUM x 1100 N/A N/A 33,7x2,6 33,7x2,6 36,5 policyjna barierka przed C x 1250 N/A 70,0 sceną * odległość między środkami sąsiadujących stóp wynosi 3500 mm Typ SAP nr. Opis Wymiary Oczko Śr. Drutu Śr. rury Waga T2 T2 tworzywo kontrola ruchu ulicznego kontrola ruchu ulicznego DxW DxW poz. pion. poz. pion. kg 2096 x ,5x250 4,3 4, , x ,5 20

21 Akcesoria: stopy Stopa betonowa (50 x 60 cm) SAP SAP ze zbrojonego betonu, waga 36 kg 6 otworów, 3 połoŝenia panelu Stopa z surowca wtórnego SAP recyklowane PVC, waga 26 kg 4 otwory + kwadratowy otwór pozwalający na umieszczenie znaku drogowego Stopa z PE szara recyklowane PE, waga 16 kg recyklowane PE, waga 22 kg Czerwona stopa sygnalizacyjna SAP polietylen wypełniony betonem, waga 28 kg 4 otwory Podstawa z podpórkami trójkątna stopa stalowa łatwa w obsłudze i montaŝu Płyta stalowa stosowana, gdy stopy zajmują zbyt wiele miejsca (50x60 cm razem z 16x13 cm lub 16x13 cm) Kotwa SAP montaŝ do podłoŝa paneli i podpór dwa otwory montaŝowe SAP SAP SAP (16 x 13cm) SAP SAP

22 Kontrola dostępu Zawias SAP stosowany z panelami i bramami F, B, 3D prosta adaptacja paneli na bramę w połączeniu z pierścieniem Pierścień ruchomy bramy SAP umoŝliwia przemianę kaŝdego panelu w bramę przy pomocy kompletu zawiasów Kółko do bramy SAP umoŝliwia przemianę kaŝdego panelu w bramę przy pomocy kompletu zawiasów 22

23 Bezpieczeństwo Obejma łącząca przęsła mocne połączenie wszystkich typów paneli Obejma łącząca z zabezpieczeniem bezpieczne połączenie wszystkich typów paneli SAP otwierana za pomocą specjalnego narzędzia SAP Zabezpieczenie przed wysunięciem (kradzieŝą) SAP zamocowane pod stopą zabezpieczone obejmą łączącą Ramię na drut kolczasty SAP dostępne w wersji prostej oraz Y SAP SAP

24 Stabilność Słupek podporowy lepsza stabilność SAP niezbędny przy zastosowaniu przesłony dostarczany ze standardową obejmą łączącą oraz ze śledziem Trójkątny słupek podporowy idealna stabilność bez uŝycia stóp SAP zabezpieczony przeciwwagą w postaci stopy betonowej lub z surowca wtórnego większa efektywność transportu i składowania Kątownik SAP Śledź stosowany do osadzania słupków podporowych oraz podstaw w podłoŝu długość cm Pręt Ø16,5mm SAP

25 Przesłony na ogrodzenia aŝurowe Przesłona 3,5 m lub 20 m zasłania widok na plac budowy lub kulisy sceny podczas imprezy masowej mocowana za pomocą plastikowych opasek wersja 20m zasłania widok przez 2 panele, tylko kolor biały płachta 3,5m dostępna w 4 kolorach: : PLACHTA BIAŁA : PLACHTA OLIWKOWA : PLACHTA NIEBIESKA : PLACHTA CZARNA 25

26 Banery reklamowe Nowe, wysokiej jakości banery reklamowe montowane na panelach MoŜliwości wielokolorowej grafiki, zdjęć Dostępne nawet dla małych ilości (1szt.) Standardowy wymiar 3,44m z 1,75m, maksymalny rozmiar 2,4m x 30m MoŜliwość zastosowania w pomieszczeniach i na zewnątrz Dostępne równieŝ w wersji przewiewnej 26

27 Systemy transportowe (1) SAP TP 25: TP 29: Paleta TP 25 / TP 29 łatwe składowanie 25 lub 29 paneli typu F idealna w przypadku wypoŝyczania paneli moŝna ją podnieść za pomocą wózka widłowego lub dźwigu SAP TP 25: TP 29: Listwy do piętrowania palet TP 25 / TP 29 dostępne dla palet TP 25 i TP 29 umoŝliwiają lepsze wykorzystanie powierzchni magazynowej + = 27

28 Systemy transportowe (2) Paleta TG 30 SAP paleta do transportu i składowania 30 paneli typu F moŝna ją podnieść za pomocą wózka widłowego 28

29 Systemy transportowe (3) SAP KP 25: KP 30: Palety transportowe KP25 i KP30 idealne dla firm wynajmujących ogrodzenia wersja dla 25 lub 30 paneli razem ze stopami mogą być podnoszone wózkiem widłowym z kaŝdej strony wykonane ze wzmocnionych profili stalowych, całość ocynkowana ogniowo pozwalają na uniknięcie uszkodzeń paneli podczas częstej logistyki 840 mb na 1 TIR (panele + stopy + obejmy) 2 osoby montują 100 metrów w 10 minut opatentowane we wszystkich krajach Europy 29

30 Systemy transportowe (4) Nowe paleta KP A22M do B2, F2,T2 (2,2m) SAP paneli w komplecie ze stopami podnoszenie wózkiem widłowym z kaŝdej strony regulacja dystansu opatentowane we wszystkich krajach Europy NEW! 30

31 Akcesoria: dane techniczne Opis Wymiary Waga [kg] SAP nr. stopa betonowa typ 36 62x22x13 cm stopa plastikowa typ 26,5 68x25x14 cm 26, stopa plastikowa szara typ 16 78x29x14 cm stopa plastikowa szara typ 22 78x28x13 cm stopa sygnalizacyjna czerw 66x25x13 cm stopa z PVC do znakow 79x39x12 cm podstawa z podpórkami b.d kotwa z otw. do paneli L = 60 cm płyta przenośna 50 x 70 cm 12, płyta stalowa 16 x 13 cm obejma łącząca typ VS b.d. 0, obejma łącząca z zabezp. b.d. 0, klucz do obejm z zabezp. b.d. 0, ramie Y na drut kolcz L = 2 x 30 cm 0, ramie I na drut kolcz L = 50 cm 0, zabezp. przed wysun. b.d. 0, pierscień do bramy/furtki Ø65 x Ø45 mm 0, zawias do bramy/furtki F2/3 b.d kółko do bramy Ø20 cm 2, podpora boczna bez akces. L = 195 cm podpora specjalna 195 x 119 x 5 cm 14, sledź do podpory kątownik 40x40x4mm, L=60cm sledź do podpory pręt fi 16mm Ø16 mm (55 cm) płachta (biała/nieb/czarna/oliwk) 1,75 x 3,50 m 0, płachta rozwijana duŝa 1,75 x 20 m tabliczka z logo klienta 10 x 30 cm 0, paleta TP 25 do transportu 350 x 105 cm paleta TP 29 do transportu 350 x 118 cm paleta KP 25 do transportu 350 x 115 cm paleta KP 30 do transportu 350 x 115 cm paleta KP A 20 do T2 stal 253 x 98 cm paleta KP A 22M do F2,B2,T2 (2,2m) 223 x 98 cm paleta KP 20 do transportu 350 x 115 cm listwy do piętrowania palet TP 25 L = 102 cm listwy do piętrowania palet TP 29 L = 118 cm

32 Standardowe ilości logistyczne (1) Typ naczepy F1 F2/F2M F2Secure/F3 F2 SUPER C1 panele panele i stopy panele panele i stopy panele panele i stopy panele panele i stopy Standard Standard 33% % pełny tir Typ naczepy C2 panele C2 MEDIUM panele 33% % C2 SECURE 31 szt/palecie C3 10 szt/palecie C3 MEDIUM tylko panele 28 szt/palecie C4 12 szt/palecie 36 kg beton 26 kg tworzywo 16 kg tworzywo pełny tir szuk/tir * sprzedawane tylko razem z panelami Stopy* 32

33 Standardowe ilości logistyczne (2) Typ naczepy 3D T2 Stopy* panele panele i stopy panele panele i stopy 36 kg betonowe 26 kg tworzywo 33% Standard 66% pełny tir * tylko razem z panelami Typ naczepy B1 B2 B3 Stopy* panele panele i stopy panele panele i stopy panele panele i stopy 36 kg betonowe 26 kg tworzywo 33% Standard 66% pełny tir * tylko razem z panelami 33

34 Standardowe ilości w pakowaniu F1 F2 / F2 MEDIUM F3 F2 SUPER 3D C1 C2 C2 MEDIUM C2 SECURE panele panele panele panele panele /2 paczki paczka C3 C3 MEDIUM C4 B1 B2 B panele panele panele 10 szt/palecie 25 szt/palecie 12 szt/palecie betonowe Stopy 26 kg z tworzywa 16 kg z tworzywa 160 szuk/tir 275 szuk/tir 360 szuk/tir

35 Tymczasowa brama przesuwna ocynkowana automatyczna brama przesuwna przeznaczona na place budowy całkowita masa razem ze stopą betonową: 750 kg wystarczy tylko podłączyć zasilanie światło wjazdu do 5 m NEW! wysokość 2,04 m wypełnienie (Nylofor 3D) na zamówienie: kamera, światło i inne Szczegóły: osobna broszura 35

36 Tempofor BF3 przenośny kołowrót na imprezy masowe i place budów (IP 65) moŝliwość przechodzenia w 2 kierunkach 33 ramiona / 120 pół-automatyczny rama i kołowrót ocynkowane część górna - stal nierdzewna oświetlenie przejścia osób uchwyty transportowe uchwyty do montaŝu ogrodzeń sygnalizacja LED moŝliwości przejścia ryflowana podstawa prowadzenie kabli waga: ok. 350 kg dodatkowe opcje: czytnik kart przyciski klawiatura NEW! Szczegóły: osobna broszura SAP

37 Ogrodzenie New Jersey do zabezpieczeń o wysokich wymaganiach przy zastosowaniu paneli F2 Secure, lub innych o długość 3,5 m wykorzystanie standardowych obejm moŝliwość kotwienia do podłoŝa waga podstawy: kg łatwy montaŝ SAP NEW! 37

38 Publifor Przenośne rozwiązanie o podwyŝszonym stopniu bezpieczeństwa dla stadionów sportowych i logistyki Aprobata Włoskiego Komitetu Olimpijskiego (CONI) zgodna z normą UNI trudne do sforsowania mocne poziome pręty: max nacisk 80kg/m 2 podnoszone za pomocą wózka widłowego Przeznaczenie: stadiony logistyka porty, lotniska tereny wojskowe place budowy wymagające specjalnego zabezpieczenia Szczegóły: osobna broszura 38

39 Publifor - panele Standardowe panele: - D = 2540 lub 1340 mm - W = 2530 mm Panele naroŝne: - D = 2540 lub 1340 mm - W = 2530 mm Waga stopy = 2400 kg Wypełnienie = 2 panele Nylofor 2DS (lub 3D) Łączenie za pomocą śruby i nakrętki M8 Kolory: stopa: szara RAL 7046 panel: zielony RAL

40 Publifor - bramy 3 standardowe wymiary: - pojedynczy 1430 x 2530 mm - pojedynczy 3040 x 2530 mm - podwójny 6140 x 2530 mm Standardowy kolor Ŝółty RAL 1012 Wypełnienie Nylofor 2DS Zamek bramy 40
