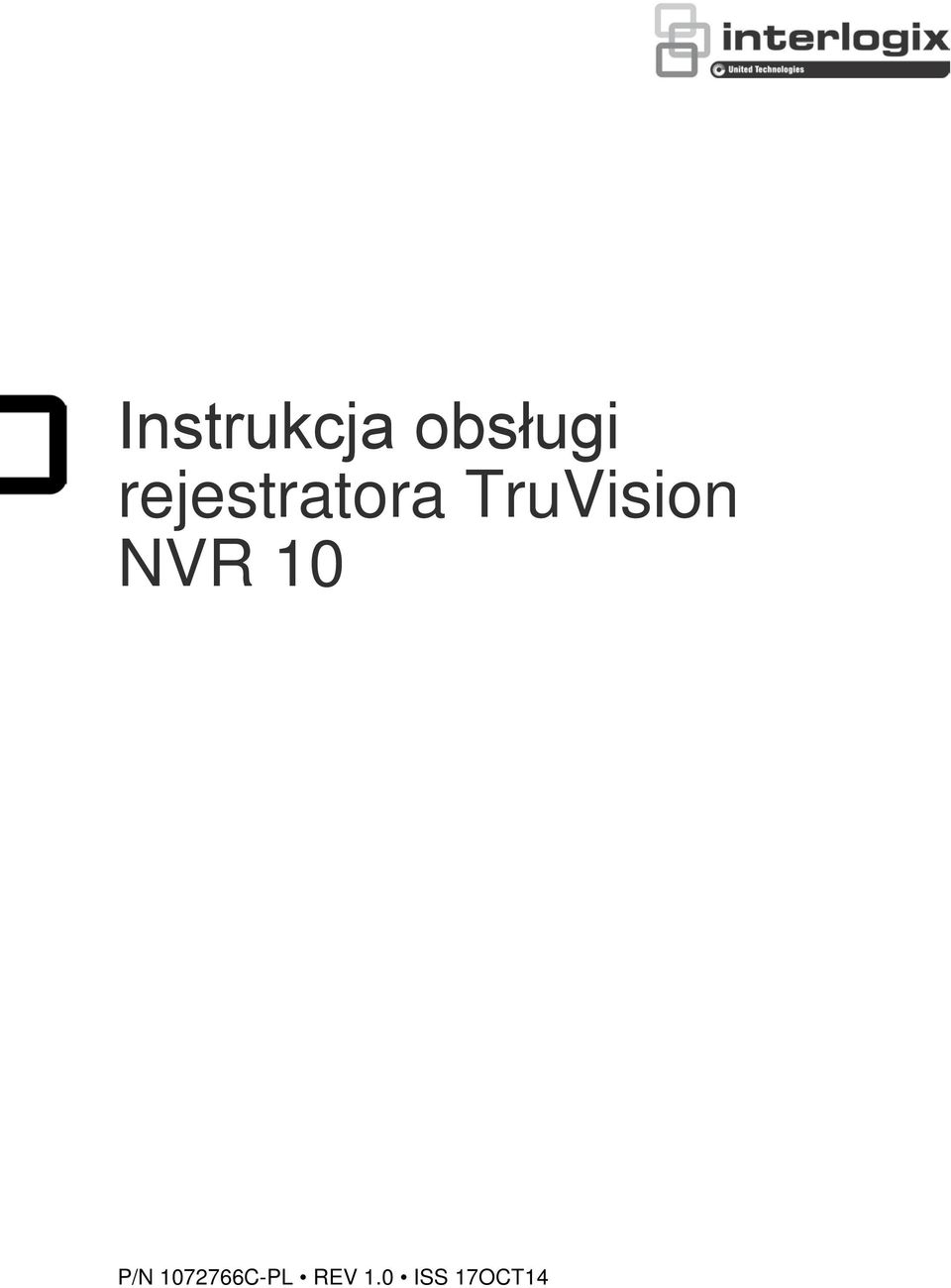

1 Instrukcja obsługi rejestratora TruVision NVR 10 P/N C-PL REV 1.0 ISS 17OCT14

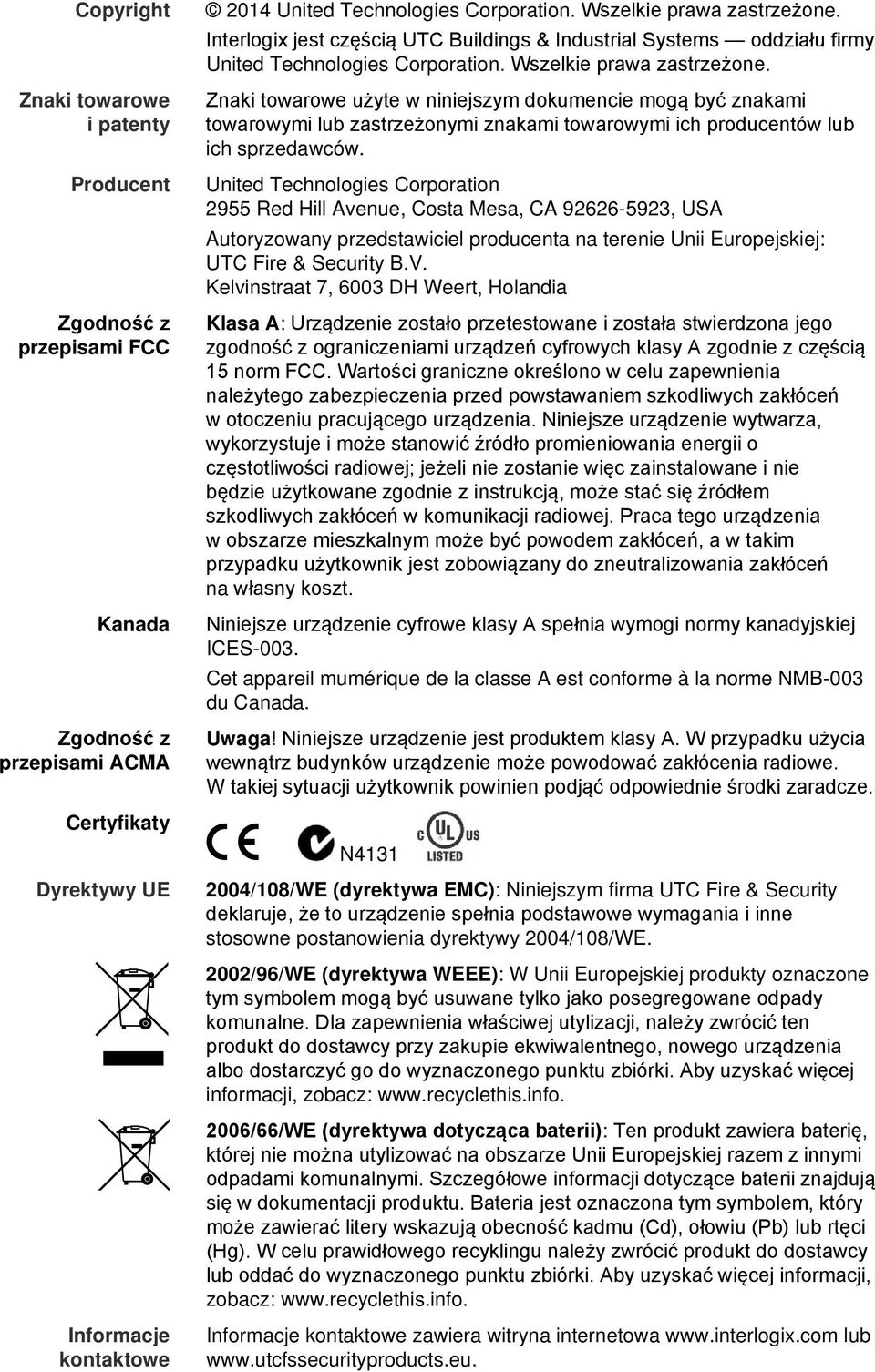

2 Copyright Znaki towarowe i patenty Producent Zgodność z przepisami FCC Kanada Zgodność z przepisami ACMA Certyfikaty Dyrektywy UE 2014 United Technologies Corporation. Wszelkie prawa zastrzeżone. Interlogix jest częścią UTC Buildings & Industrial Systems oddziału firmy United Technologies Corporation. Wszelkie prawa zastrzeżone. Znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. United Technologies Corporation 2955 Red Hill Avenue, Costa Mesa, CA , USA Autoryzowany przedstawiciel producenta na terenie Unii Europejskiej: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Holandia Klasa A: Urządzenie zostało przetestowane i została stwierdzona jego zgodność z ograniczeniami urządzeń cyfrowych klasy A zgodnie z częścią 15 norm FCC. Wartości graniczne określono w celu zapewnienia należytego zabezpieczenia przed powstawaniem szkodliwych zakłóceń w otoczeniu pracującego urządzenia. Niniejsze urządzenie wytwarza, wykorzystuje i może stanowić źródło promieniowania energii o częstotliwości radiowej; jeżeli nie zostanie więc zainstalowane i nie będzie użytkowane zgodnie z instrukcją, może stać się źródłem szkodliwych zakłóceń w komunikacji radiowej. Praca tego urządzenia w obszarze mieszkalnym może być powodem zakłóceń, a w takim przypadku użytkownik jest zobowiązany do zneutralizowania zakłóceń na własny koszt. Niniejsze urządzenie cyfrowe klasy A spełnia wymogi normy kanadyjskiej ICES-003. Cet appareil mumérique de la classe A est conforme à la norme NMB-003 du Canada. Uwaga! Niniejsze urządzenie jest produktem klasy A. W przypadku użycia wewnątrz budynków urządzenie może powodować zakłócenia radiowe. W takiej sytuacji użytkownik powinien podjąć odpowiednie środki zaradcze. N /108/WE (dyrektywa EMC): Niniejszym firma UTC Fire & Security deklaruje, że to urządzenie spełnia podstawowe wymagania i inne stosowne postanowienia dyrektywy 2004/108/WE. 2002/96/WE (dyrektywa WEEE): W Unii Europejskiej produkty oznaczone tym symbolem mogą być usuwane tylko jako posegregowane odpady komunalne. Dla zapewnienia właściwej utylizacji, należy zwrócić ten produkt do dostawcy przy zakupie ekwiwalentnego, nowego urządzenia albo dostarczyć go do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, zobacz: /66/WE (dyrektywa dotycząca baterii): Ten produkt zawiera baterię, której nie można utylizować na obszarze Unii Europejskiej razem z innymi odpadami komunalnymi. Szczegółowe informacji dotyczące baterii znajdują się w dokumentacji produktu. Bateria jest oznaczona tym symbolem, który może zawierać litery wskazują obecność kadmu (Cd), ołowiu (Pb) lub rtęci (Hg). W celu prawidłowego recyklingu należy zwrócić produkt do dostawcy lub oddać do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, zobacz: Informacje kontaktowe Informacje kontaktowe zawiera witryna internetowa lub

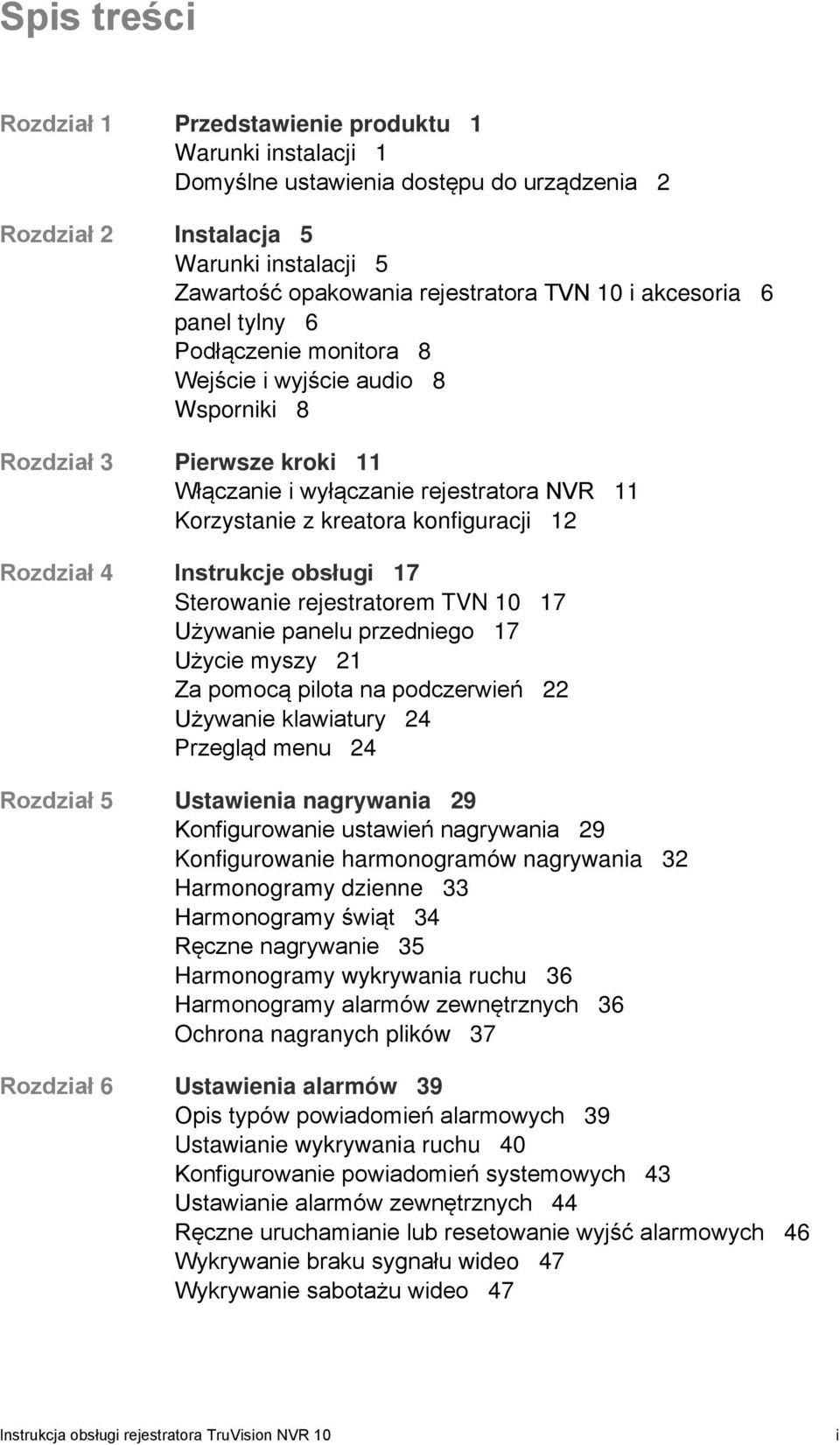

3 Spis treści Rozdział 1 Przedstawienie produktu 1 Warunki instalacji 1 Domyślne ustawienia dostępu do urządzenia 2 Rozdział 2 Instalacja 5 Warunki instalacji 5 Zawartość opakowania rejestratora TVN 10 i akcesoria 6 panel tylny 6 Podłączenie monitora 8 Wejście i wyjście audio 8 Wsporniki 8 Rozdział 3 Pierwsze kroki 11 Włączanie i wyłączanie rejestratora NVR 11 Korzystanie z kreatora konfiguracji 12 Rozdział 4 Instrukcje obsługi 17 Sterowanie rejestratorem TVN Używanie panelu przedniego 17 Użycie myszy 21 Za pomocą pilota na podczerwień 22 Używanie klawiatury 24 Przegląd menu 24 Rozdział 5 Ustawienia nagrywania 29 Konfigurowanie ustawień nagrywania 29 Konfigurowanie harmonogramów nagrywania 32 Harmonogramy dzienne 33 Harmonogramy świąt 34 Ręczne nagrywanie 35 Harmonogramy wykrywania ruchu 36 Harmonogramy alarmów zewnętrznych 36 Ochrona nagranych plików 37 Rozdział 6 Ustawienia alarmów 39 Opis typów powiadomień alarmowych 39 Ustawianie wykrywania ruchu 40 Konfigurowanie powiadomień systemowych 43 Ustawianie alarmów zewnętrznych 44 Ręczne uruchamianie lub resetowanie wyjść alarmowych 46 Wykrywanie braku sygnału wideo 47 Wykrywanie sabotażu wideo 47 Instrukcja obsługi rejestratora TruVision NVR 10 i

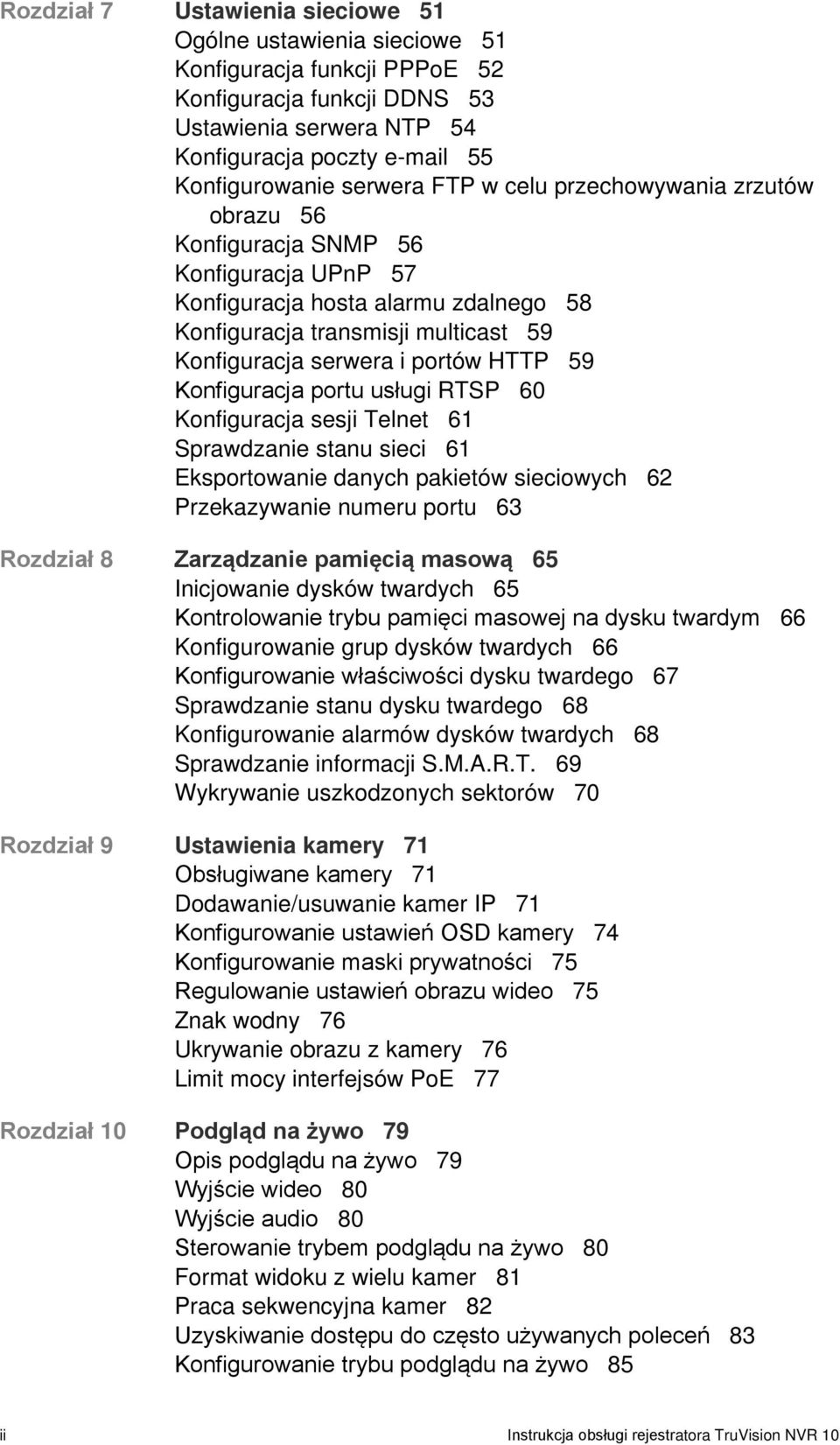

4 Rozdział 7 Ustawienia sieciowe 51 Ogólne ustawienia sieciowe 51 Konfiguracja funkcji PPPoE 52 Konfiguracja funkcji DDNS 53 Ustawienia serwera NTP 54 Konfiguracja poczty 55 Konfigurowanie serwera FTP w celu przechowywania zrzutów obrazu 56 Konfiguracja SNMP 56 Konfiguracja UPnP 57 Konfiguracja hosta alarmu zdalnego 58 Konfiguracja transmisji multicast 59 Konfiguracja serwera i portów HTTP 59 Konfiguracja portu usługi RTSP 60 Konfiguracja sesji Telnet 61 Sprawdzanie stanu sieci 61 Eksportowanie danych pakietów sieciowych 62 Przekazywanie numeru portu 63 Rozdział 8 Zarządzanie pamięcią masową 65 Inicjowanie dysków twardych 65 Kontrolowanie trybu pamięci masowej na dysku twardym 66 Konfigurowanie grup dysków twardych 66 Konfigurowanie właściwości dysku twardego 67 Sprawdzanie stanu dysku twardego 68 Konfigurowanie alarmów dysków twardych 68 Sprawdzanie informacji S.M.A.R.T. 69 Wykrywanie uszkodzonych sektorów 70 Rozdział 9 Ustawienia kamery 71 Obsługiwane kamery 71 Dodawanie/usuwanie kamer IP 71 Konfigurowanie ustawień OSD kamery 74 Konfigurowanie maski prywatności 75 Regulowanie ustawień obrazu wideo 75 Znak wodny 76 Ukrywanie obrazu z kamery 76 Limit mocy interfejsów PoE 77 Rozdział 10 Podgląd na żywo 79 Opis podglądu na żywo 79 Wyjście wideo 80 Wyjście audio 80 Sterowanie trybem podglądu na żywo 80 Format widoku z wielu kamer 81 Praca sekwencyjna kamer 82 Uzyskiwanie dostępu do często używanych poleceń 83 Konfigurowanie trybu podglądu na żywo 85 ii Instrukcja obsługi rejestratora TruVision NVR 10

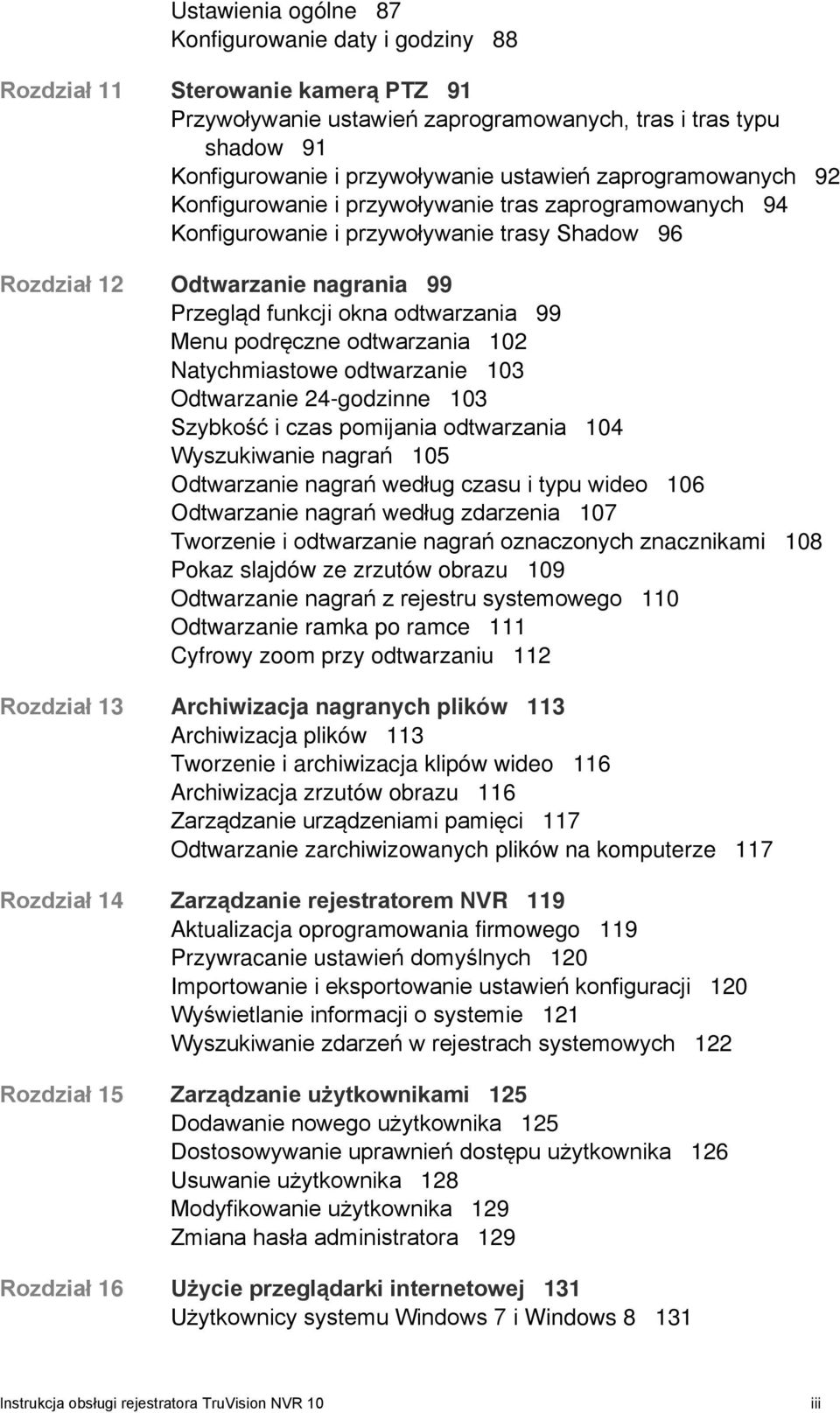

5 Ustawienia ogólne 87 Konfigurowanie daty i godziny 88 Rozdział 11 Sterowanie kamerą PTZ 91 Przywoływanie ustawień zaprogramowanych, tras i tras typu shadow 91 Konfigurowanie i przywoływanie ustawień zaprogramowanych 92 Konfigurowanie i przywoływanie tras zaprogramowanych 94 Konfigurowanie i przywoływanie trasy Shadow 96 Rozdział 12 Odtwarzanie nagrania 99 Przegląd funkcji okna odtwarzania 99 Menu podręczne odtwarzania 102 Natychmiastowe odtwarzanie 103 Odtwarzanie 24-godzinne 103 Szybkość i czas pomijania odtwarzania 104 Wyszukiwanie nagrań 105 Odtwarzanie nagrań według czasu i typu wideo 106 Odtwarzanie nagrań według zdarzenia 107 Tworzenie i odtwarzanie nagrań oznaczonych znacznikami 108 Pokaz slajdów ze zrzutów obrazu 109 Odtwarzanie nagrań z rejestru systemowego 110 Odtwarzanie ramka po ramce 111 Cyfrowy zoom przy odtwarzaniu 112 Rozdział 13 Archiwizacja nagranych plików 113 Archiwizacja plików 113 Tworzenie i archiwizacja klipów wideo 116 Archiwizacja zrzutów obrazu 116 Zarządzanie urządzeniami pamięci 117 Odtwarzanie zarchiwizowanych plików na komputerze 117 Rozdział 14 Zarządzanie rejestratorem NVR 119 Aktualizacja oprogramowania firmowego 119 Przywracanie ustawień domyślnych 120 Importowanie i eksportowanie ustawień konfiguracji 120 Wyświetlanie informacji o systemie 121 Wyszukiwanie zdarzeń w rejestrach systemowych 122 Rozdział 15 Zarządzanie użytkownikami 125 Dodawanie nowego użytkownika 125 Dostosowywanie uprawnień dostępu użytkownika 126 Usuwanie użytkownika 128 Modyfikowanie użytkownika 129 Zmiana hasła administratora 129 Rozdział 16 Użycie przeglądarki internetowej 131 Użytkownicy systemu Windows 7 i Windows Instrukcja obsługi rejestratora TruVision NVR 10 iii

6 Dostęp do przeglądarki internetowej 132 Przeglądarka internetowa 132 Korzystanie z przeglądarki internetowej do konfigurowania urządzenia 134 Wyszukiwanie i odtwarzanie nagrań wideo 137 Wyszukiwanie rejestrów zdarzeń 139 Wyświetlanie tekstu na obrazie 140 Sterowanie kamerą obrotową PTZ 140 Dodatek A Dane techniczne 143 Dodatek B Informacje o przekazywaniu numerów portów 147 Dodatek C Maksymalne czasy pre-nagrywania 149 Dodatek D Domyślne ustawienia menu 151 Dodatek E Kody produktu 161 Indeks 163 iv Instrukcja obsługi rejestratora TruVision NVR 10

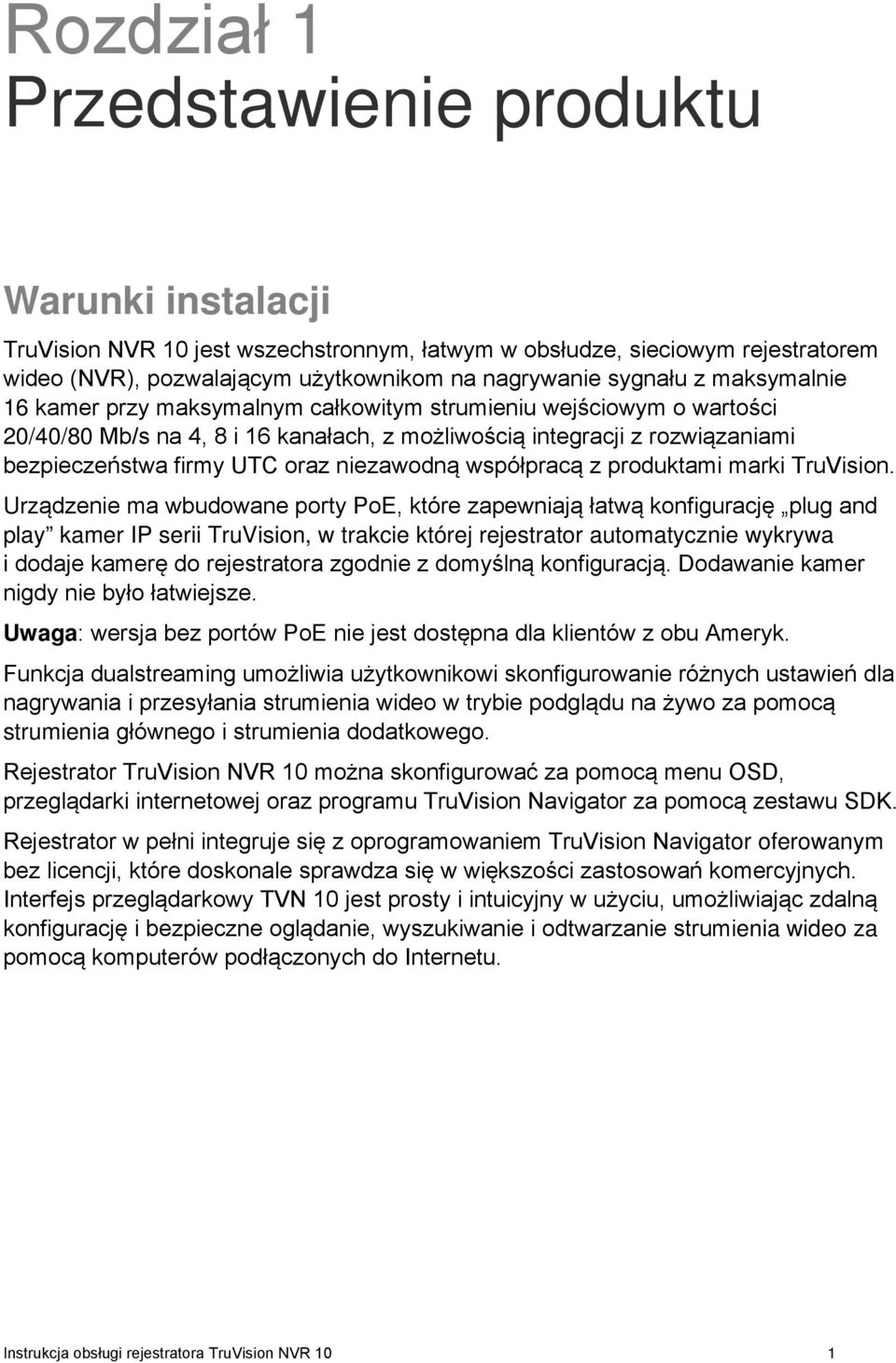

7 Rozdział 1 Przedstawienie produktu Warunki instalacji TruVision NVR 10 jest wszechstronnym, łatwym w obsłudze, sieciowym rejestratorem wideo (NVR), pozwalającym użytkownikom na nagrywanie sygnału z maksymalnie 16 kamer przy maksymalnym całkowitym strumieniu wejściowym o wartości 20/40/80 Mb/s na 4, 8 i 16 kanałach, z możliwością integracji z rozwiązaniami bezpieczeństwa firmy UTC oraz niezawodną współpracą z produktami marki TruVision. Urządzenie ma wbudowane porty PoE, które zapewniają łatwą konfigurację plug and play kamer IP serii TruVision, w trakcie której rejestrator automatycznie wykrywa i dodaje kamerę do rejestratora zgodnie z domyślną konfiguracją. Dodawanie kamer nigdy nie było łatwiejsze. Uwaga: wersja bez portów PoE nie jest dostępna dla klientów z obu Ameryk. Funkcja dualstreaming umożliwia użytkownikowi skonfigurowanie różnych ustawień dla nagrywania i przesyłania strumienia wideo w trybie podglądu na żywo za pomocą strumienia głównego i strumienia dodatkowego. Rejestrator TruVision NVR 10 można skonfigurować za pomocą menu OSD, przeglądarki internetowej oraz programu TruVision Navigator za pomocą zestawu SDK. Rejestrator w pełni integruje się z oprogramowaniem TruVision Navigator oferowanym bez licencji, które doskonale sprawdza się w większości zastosowań komercyjnych. Interfejs przeglądarkowy TVN 10 jest prosty i intuicyjny w użyciu, umożliwiając zdalną konfigurację i bezpieczne oglądanie, wyszukiwanie i odtwarzanie strumienia wideo za pomocą komputerów podłączonych do Internetu. Instrukcja obsługi rejestratora TruVision NVR 10 1

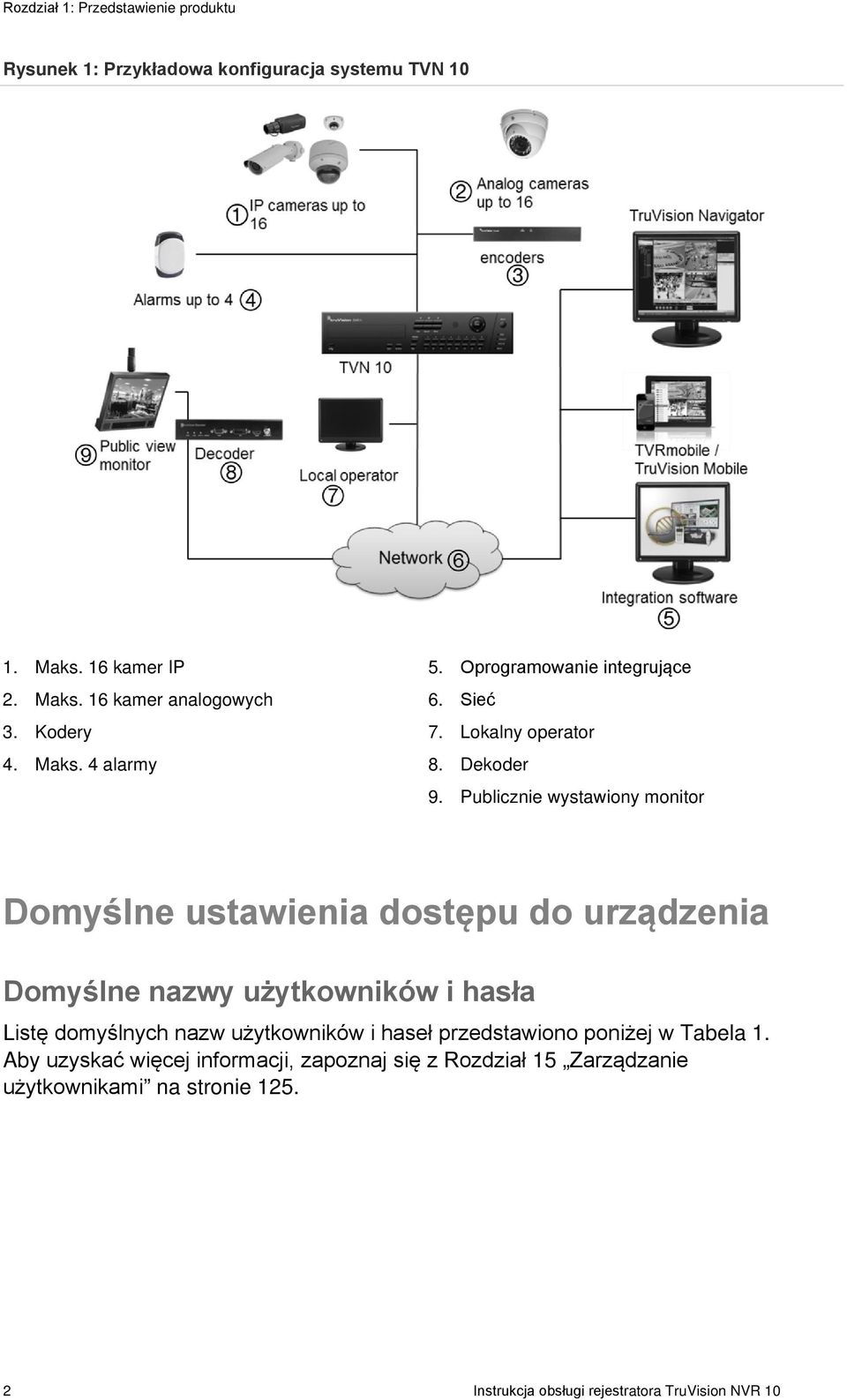

8 Rozdział 1: Przedstawienie produktu Rysunek 1: Przykładowa konfiguracja systemu TVN Maks. 16 kamer IP 2. Maks. 16 kamer analogowych 3. Kodery 4. Maks. 4 alarmy 5. Oprogramowanie integrujące 6. Sieć 7. Lokalny operator 8. Dekoder 9. Publicznie wystawiony monitor Domyślne ustawienia dostępu do urządzenia Domyślne nazwy użytkowników i hasła Listę domyślnych nazw użytkowników i haseł przedstawiono poniżej w Tabela 1. Aby uzyskać więcej informacji, zapoznaj się z Rozdział 15 Zarządzanie użytkownikami na stronie Instrukcja obsługi rejestratora TruVision NVR 10

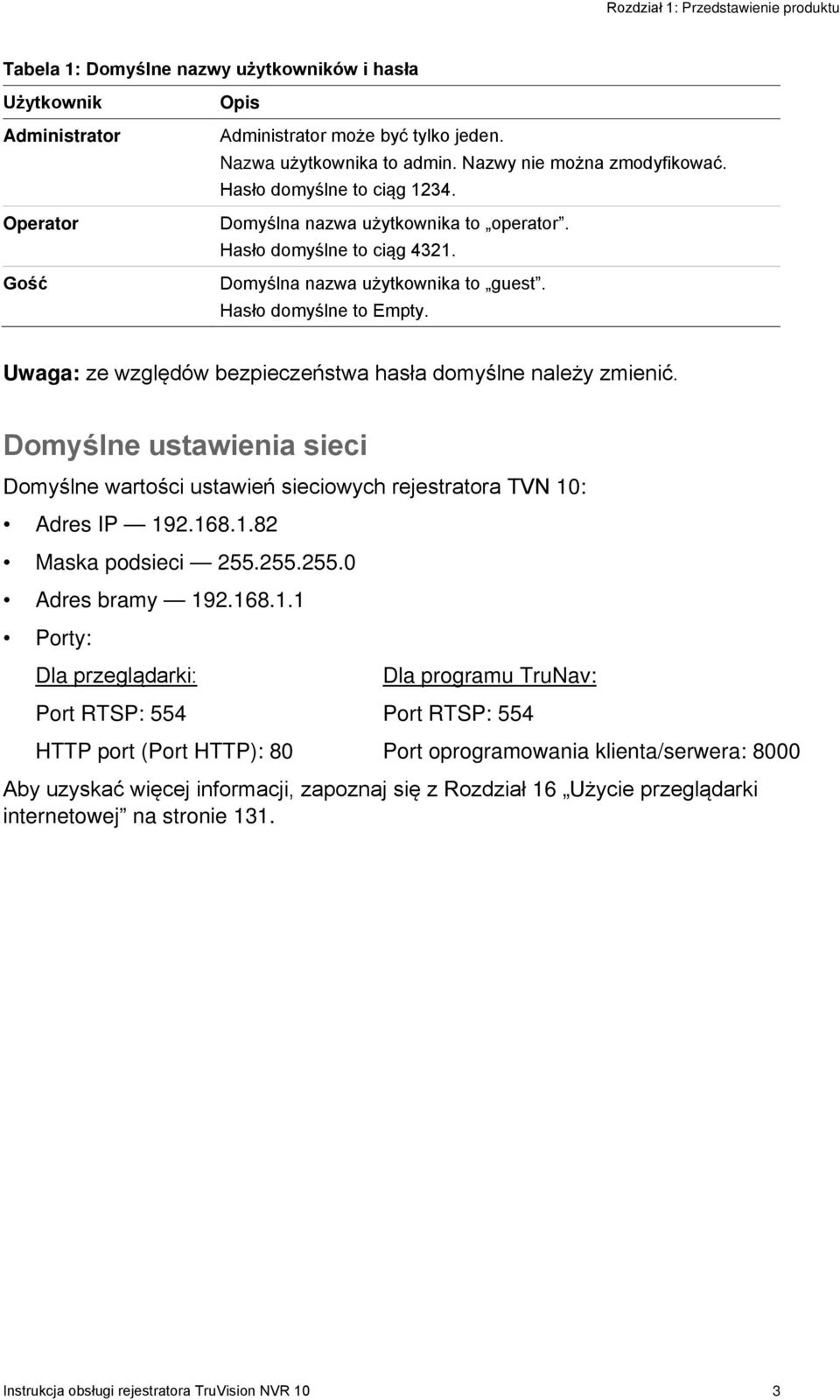

9 Rozdział 1: Przedstawienie produktu Tabela 1: Domyślne nazwy użytkowników i hasła Użytkownik Administrator Operator Gość Opis Administrator może być tylko jeden. Nazwa użytkownika to admin. Nazwy nie można zmodyfikować. Hasło domyślne to ciąg Domyślna nazwa użytkownika to operator. Hasło domyślne to ciąg Domyślna nazwa użytkownika to guest. Hasło domyślne to Empty. Uwaga: ze względów bezpieczeństwa hasła domyślne należy zmienić. Domyślne ustawienia sieci Domyślne wartości ustawień sieciowych rejestratora TVN 10: Adres IP Maska podsieci Adres bramy Porty: Dla przeglądarki: Port RTSP: 554 HTTP port (Port HTTP): 80 Dla programu TruNav: Port RTSP: 554 Port oprogramowania klienta/serwera: 8000 Aby uzyskać więcej informacji, zapoznaj się z Rozdział 16 Użycie przeglądarki internetowej na stronie 131. Instrukcja obsługi rejestratora TruVision NVR 10 3

10

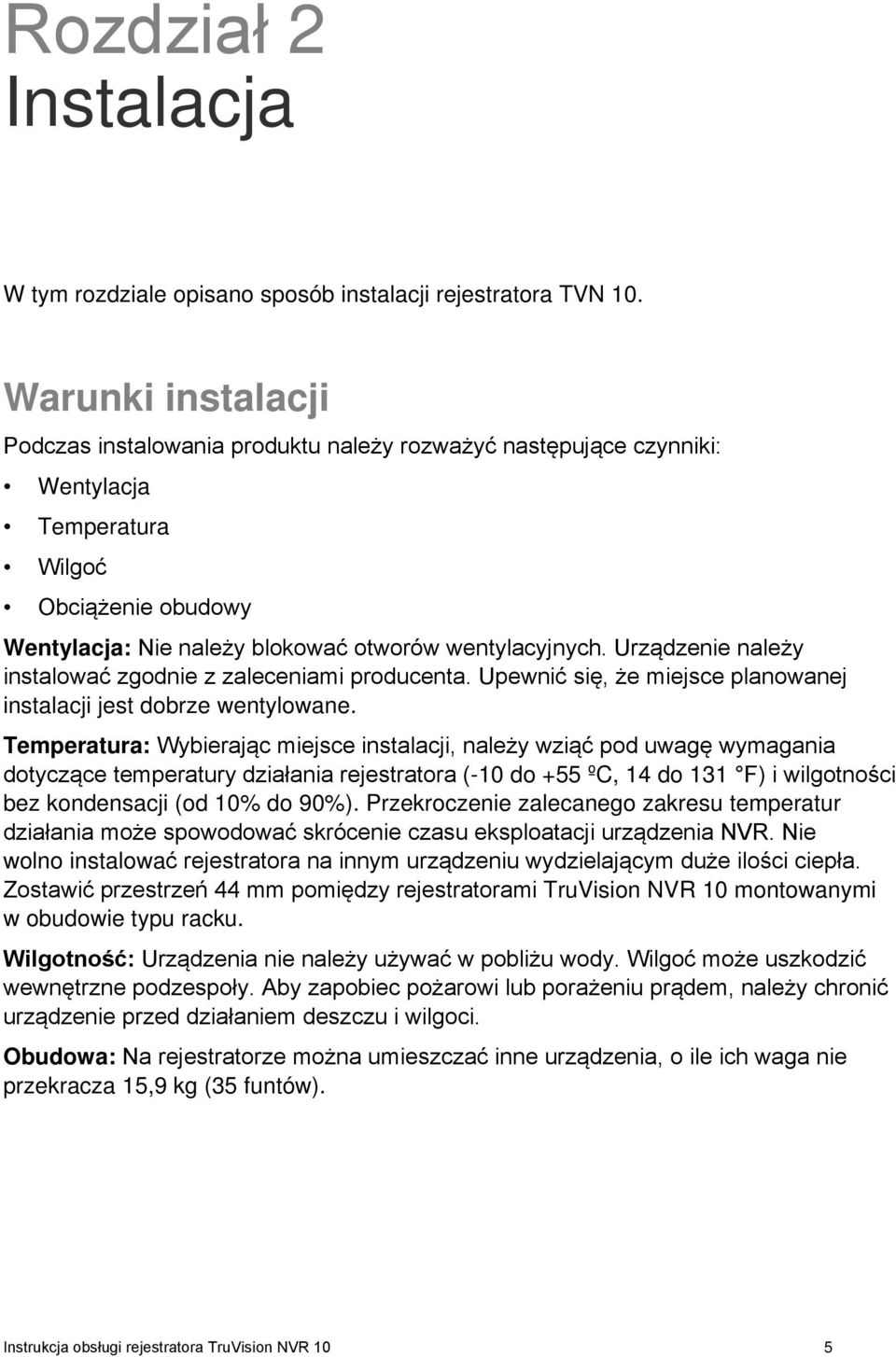

11 Rozdział 2 Instalacja W tym rozdziale opisano sposób instalacji rejestratora TVN 10. Warunki instalacji Podczas instalowania produktu należy rozważyć następujące czynniki: Wentylacja Temperatura Wilgoć Obciążenie obudowy Wentylacja: Nie należy blokować otworów wentylacyjnych. Urządzenie należy instalować zgodnie z zaleceniami producenta. Upewnić się, że miejsce planowanej instalacji jest dobrze wentylowane. Temperatura: Wybierając miejsce instalacji, należy wziąć pod uwagę wymagania dotyczące temperatury działania rejestratora (-10 do +55 ºC, 14 do 131 F) i wilgotności bez kondensacji (od 10% do 90%). Przekroczenie zalecanego zakresu temperatur działania może spowodować skrócenie czasu eksploatacji urządzenia NVR. Nie wolno instalować rejestratora na innym urządzeniu wydzielającym duże ilości ciepła. Zostawić przestrzeń 44 mm pomiędzy rejestratorami TruVision NVR 10 montowanymi w obudowie typu racku. Wilgotność: Urządzenia nie należy używać w pobliżu wody. Wilgoć może uszkodzić wewnętrzne podzespoły. Aby zapobiec pożarowi lub porażeniu prądem, należy chronić urządzenie przed działaniem deszczu i wilgoci. Obudowa: Na rejestratorze można umieszczać inne urządzenia, o ile ich waga nie przekracza 15,9 kg (35 funtów). Instrukcja obsługi rejestratora TruVision NVR 10 5

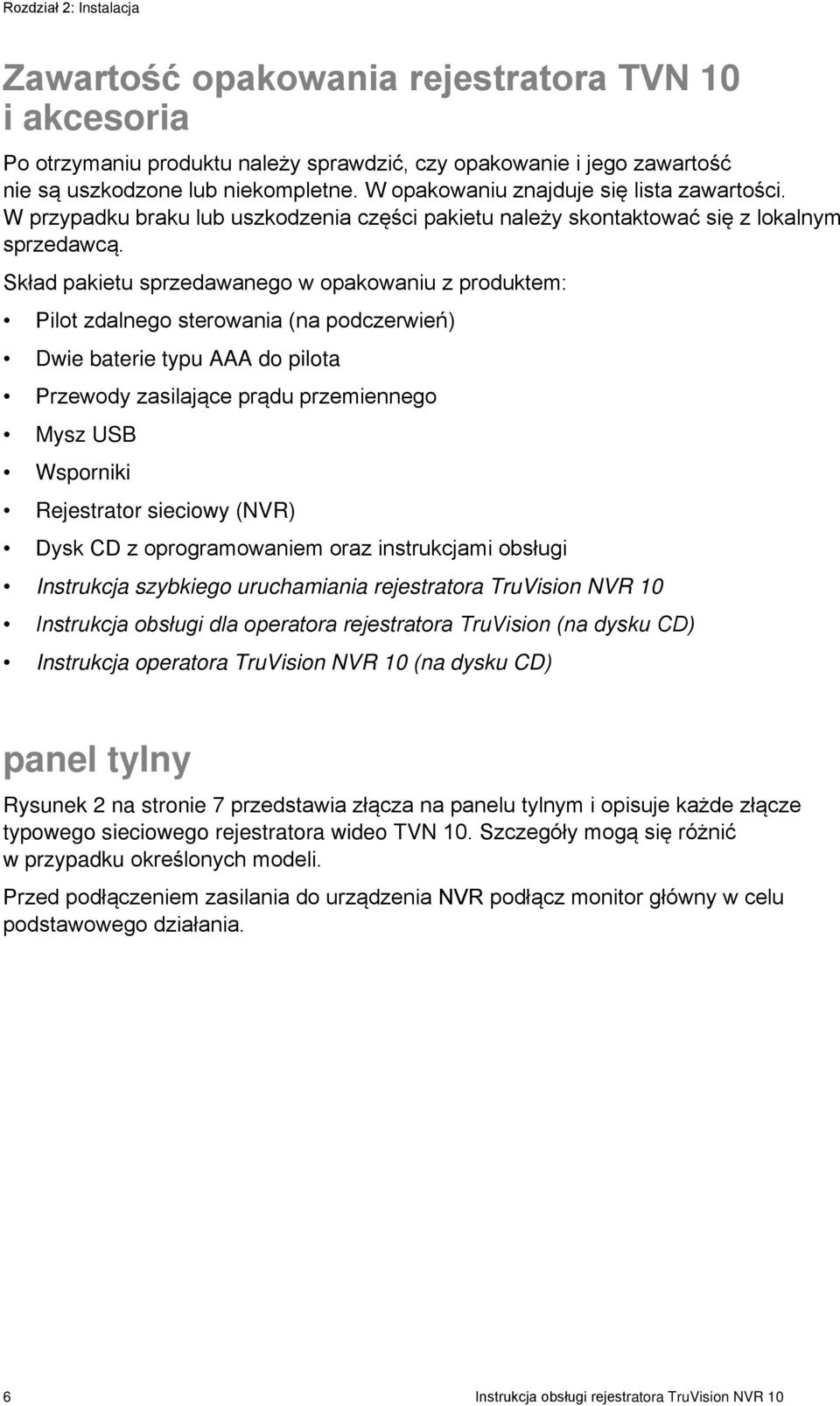

12 Rozdział 2: Instalacja Zawartość opakowania rejestratora TVN 10 i akcesoria Po otrzymaniu produktu należy sprawdzić, czy opakowanie i jego zawartość nie są uszkodzone lub niekompletne. W opakowaniu znajduje się lista zawartości. W przypadku braku lub uszkodzenia części pakietu należy skontaktować się z lokalnym sprzedawcą. Skład pakietu sprzedawanego w opakowaniu z produktem: Pilot zdalnego sterowania (na podczerwień) Dwie baterie typu AAA do pilota Przewody zasilające prądu przemiennego Mysz USB Wsporniki Rejestrator sieciowy (NVR) Dysk CD z oprogramowaniem oraz instrukcjami obsługi Instrukcja szybkiego uruchamiania rejestratora TruVision NVR 10 Instrukcja obsługi dla operatora rejestratora TruVision (na dysku CD) Instrukcja operatora TruVision NVR 10 (na dysku CD) panel tylny Rysunek 2 na stronie 7 przedstawia złącza na panelu tylnym i opisuje każde złącze typowego sieciowego rejestratora wideo TVN 10. Szczegóły mogą się różnić w przypadku określonych modeli. Przed podłączeniem zasilania do urządzenia NVR podłącz monitor główny w celu podstawowego działania. 6 Instrukcja obsługi rejestratora TruVision NVR 10

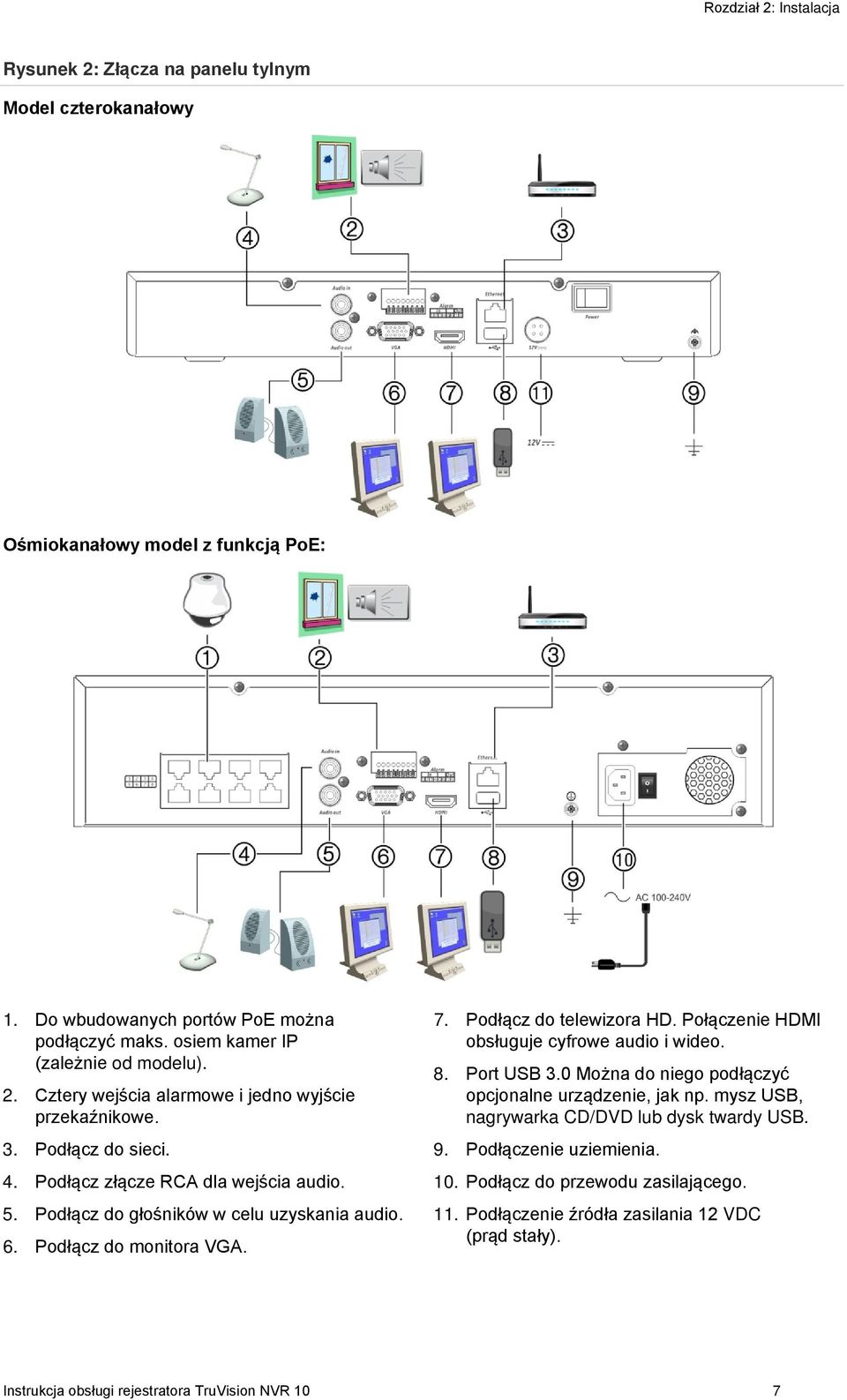

13 Rozdział 2: Instalacja Rysunek 2: Złącza na panelu tylnym Model czterokanałowy Ośmiokanałowy model z funkcją PoE: 1. Do wbudowanych portów PoE można podłączyć maks. osiem kamer IP (zależnie od modelu). 2. Cztery wejścia alarmowe i jedno wyjście przekaźnikowe. 3. Podłącz do sieci. 4. Podłącz złącze RCA dla wejścia audio. 5. Podłącz do głośników w celu uzyskania audio. 6. Podłącz do monitora VGA. 7. Podłącz do telewizora HD. Połączenie HDMI obsługuje cyfrowe audio i wideo. 8. Port USB 3.0 Można do niego podłączyć opcjonalne urządzenie, jak np. mysz USB, nagrywarka CD/DVD lub dysk twardy USB. 9. Podłączenie uziemienia. 10. Podłącz do przewodu zasilającego. 11. Podłączenie źródła zasilania 12 VDC (prąd stały). Instrukcja obsługi rejestratora TruVision NVR 10 7

14 Rozdział 2: Instalacja Podłączenie monitora Połącz urządzenie z monitorem przy użyciu właściwego kabla ze złączem VGA/HDMI. Patrz Rysunek 2 na stronie 7, aby uzyskać informacje o podłączaniu monitora do rejestratora TVN 10. Rejestrator TVN 10 obsługuje rozdzielczość minimalną / 60 Hz. Ustaw monitor zgodnie z tą rozdzielczością. Wejście i wyjście audio Urządzenie jest wyposażone w jedno wejście audio i jedno wyjście audio. Zarówno wejścia, jak i wyjścia audio są liniowe. Wejścia audio Wyjście audio Gniazdo RCA, 315 mv, 40 kω. Niesymetryczne Gniazdo RCA, 315 mv, 600 Ω. Niesymetryczne Uwaga: Audio na poziomie liniowym wymaga wzmocnienia. Wsporniki Modele TVNc mają obudowę biurkową 1U. Nie montuje się ich w szafie RACK. Modele TVN mają obudowę biurkową 1,5U, ale można je łatwo montować w szafie RACK (wymagany zestaw do montażu TVR-RK-1). Skontaktuj się z lokalnym dostawcą, aby zamówić zestaw. Patrz Rysunek 3 poniżej. Rysunek 3: Instalacja urządzenia TVN 10 w szafie RACK 8 Instrukcja obsługi rejestratora TruVision NVR 10

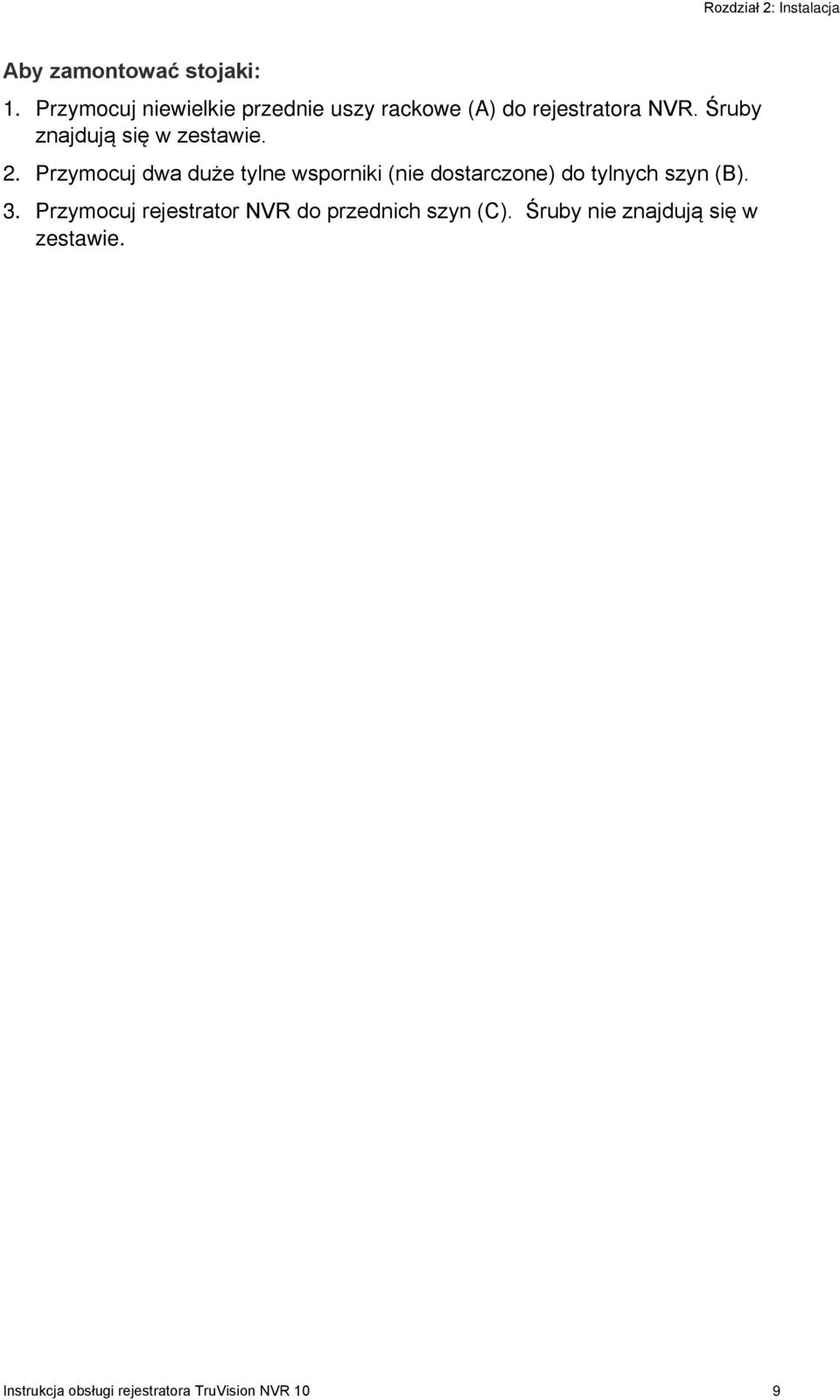

15 Rozdział 2: Instalacja Aby zamontować stojaki: 1. Przymocuj niewielkie przednie uszy rackowe (A) do rejestratora NVR. Śruby znajdują się w zestawie. 2. Przymocuj dwa duże tylne wsporniki (nie dostarczone) do tylnych szyn (B). 3. Przymocuj rejestrator NVR do przednich szyn (C). Śruby nie znajdują się w zestawie. Instrukcja obsługi rejestratora TruVision NVR 10 9

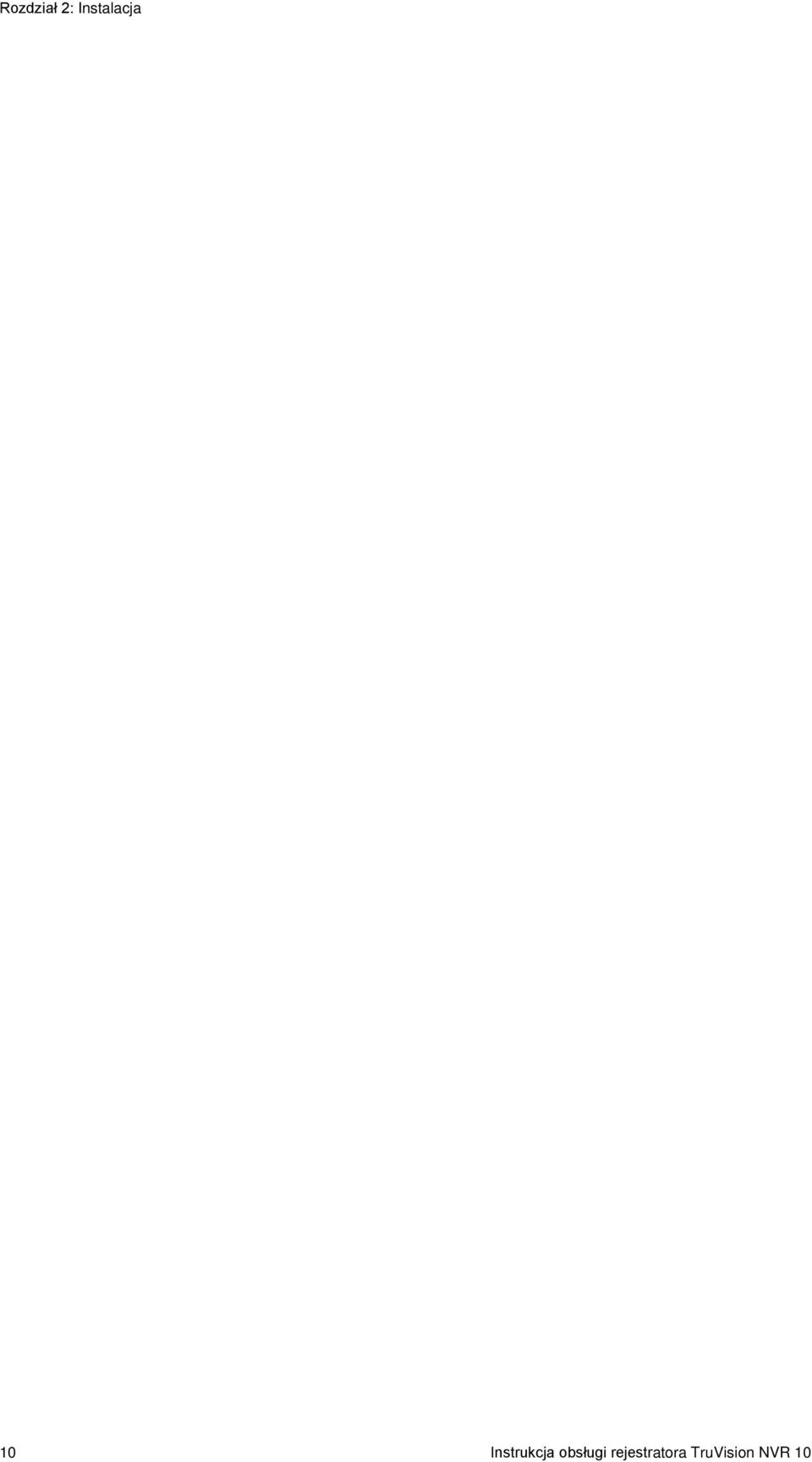

16 Rozdział 2: Instalacja 10 Instrukcja obsługi rejestratora TruVision NVR 10

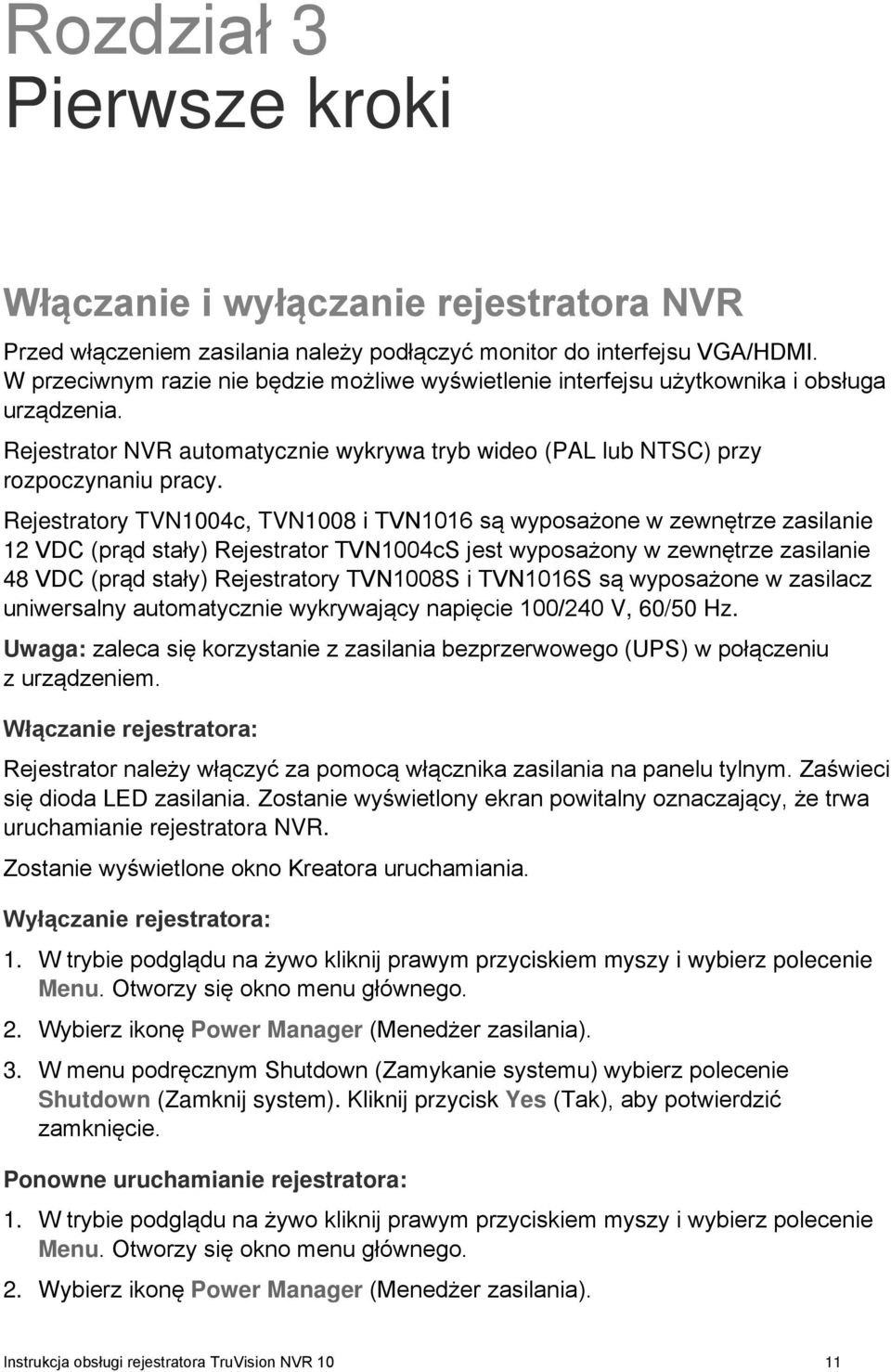

17 Rozdział 3 Pierwsze kroki Włączanie i wyłączanie rejestratora NVR Przed włączeniem zasilania należy podłączyć monitor do interfejsu VGA/HDMI. W przeciwnym razie nie będzie możliwe wyświetlenie interfejsu użytkownika i obsługa urządzenia. Rejestrator NVR automatycznie wykrywa tryb wideo (PAL lub NTSC) przy rozpoczynaniu pracy. Rejestratory TVN1004c, TVN1008 i TVN1016 są wyposażone w zewnętrze zasilanie 12 VDC (prąd stały) Rejestrator TVN1004cS jest wyposażony w zewnętrze zasilanie 48 VDC (prąd stały) Rejestratory TVN1008S i TVN1016S są wyposażone w zasilacz uniwersalny automatycznie wykrywający napięcie 100/240 V, 60/50 Hz. Uwaga: zaleca się korzystanie z zasilania bezprzerwowego (UPS) w połączeniu z urządzeniem. Włączanie rejestratora: Rejestrator należy włączyć za pomocą włącznika zasilania na panelu tylnym. Zaświeci się dioda LED zasilania. Zostanie wyświetlony ekran powitalny oznaczający, że trwa uruchamianie rejestratora NVR. Zostanie wyświetlone okno Kreatora uruchamiania. Wyłączanie rejestratora: 1. W trybie podglądu na żywo kliknij prawym przyciskiem myszy i wybierz polecenie Menu. Otworzy się okno menu głównego. 2. Wybierz ikonę Power Manager (Menedżer zasilania). 3. W menu podręcznym Shutdown (Zamykanie systemu) wybierz polecenie Shutdown (Zamknij system). Kliknij przycisk Yes (Tak), aby potwierdzić zamknięcie. Ponowne uruchamianie rejestratora: 1. W trybie podglądu na żywo kliknij prawym przyciskiem myszy i wybierz polecenie Menu. Otworzy się okno menu głównego. 2. Wybierz ikonę Power Manager (Menedżer zasilania). Instrukcja obsługi rejestratora TruVision NVR 10 11

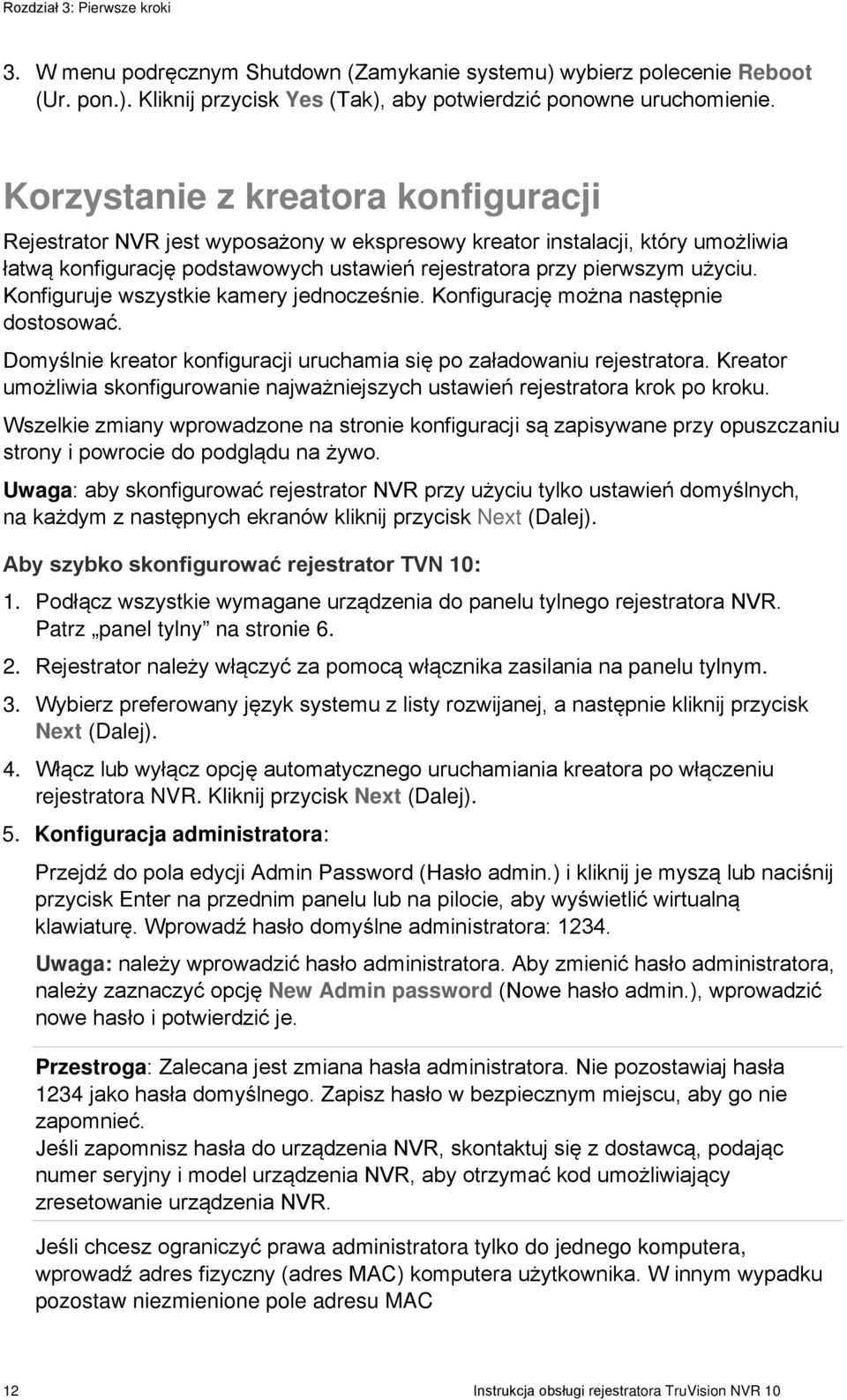

18 Rozdział 3: Pierwsze kroki 3. W menu podręcznym Shutdown (Zamykanie systemu) wybierz polecenie Reboot (Ur. pon.). Kliknij przycisk Yes (Tak), aby potwierdzić ponowne uruchomienie. Korzystanie z kreatora konfiguracji Rejestrator NVR jest wyposażony w ekspresowy kreator instalacji, który umożliwia łatwą konfigurację podstawowych ustawień rejestratora przy pierwszym użyciu. Konfiguruje wszystkie kamery jednocześnie. Konfigurację można następnie dostosować. Domyślnie kreator konfiguracji uruchamia się po załadowaniu rejestratora. Kreator umożliwia skonfigurowanie najważniejszych ustawień rejestratora krok po kroku. Wszelkie zmiany wprowadzone na stronie konfiguracji są zapisywane przy opuszczaniu strony i powrocie do podglądu na żywo. Uwaga: aby skonfigurować rejestrator NVR przy użyciu tylko ustawień domyślnych, na każdym z następnych ekranów kliknij przycisk Next (Dalej). Aby szybko skonfigurować rejestrator TVN 10: 1. Podłącz wszystkie wymagane urządzenia do panelu tylnego rejestratora NVR. Patrz panel tylny na stronie Rejestrator należy włączyć za pomocą włącznika zasilania na panelu tylnym. 3. Wybierz preferowany język systemu z listy rozwijanej, a następnie kliknij przycisk Next (Dalej). 4. Włącz lub wyłącz opcję automatycznego uruchamiania kreatora po włączeniu rejestratora NVR. Kliknij przycisk Next (Dalej). 5. Konfiguracja administratora: Przejdź do pola edycji Admin Password (Hasło admin.) i kliknij je myszą lub naciśnij przycisk Enter na przednim panelu lub na pilocie, aby wyświetlić wirtualną klawiaturę. Wprowadź hasło domyślne administratora: Uwaga: należy wprowadzić hasło administratora. Aby zmienić hasło administratora, należy zaznaczyć opcję New Admin password (Nowe hasło admin.), wprowadzić nowe hasło i potwierdzić je. Przestroga: Zalecana jest zmiana hasła administratora. Nie pozostawiaj hasła 1234 jako hasła domyślnego. Zapisz hasło w bezpiecznym miejscu, aby go nie zapomnieć. Jeśli zapomnisz hasła do urządzenia NVR, skontaktuj się z dostawcą, podając numer seryjny i model urządzenia NVR, aby otrzymać kod umożliwiający zresetowanie urządzenia NVR. Jeśli chcesz ograniczyć prawa administratora tylko do jednego komputera, wprowadź adres fizyczny (adres MAC) komputera użytkownika. W innym wypadku pozostaw niezmienione pole adresu MAC 12 Instrukcja obsługi rejestratora TruVision NVR 10

19 Rozdział 3: Pierwsze kroki Kliknij przycisk Next (Dalej). 6. Konfiguracja godziny i daty: Wybierz odpowiednią strefę czasową, format daty, godzinę systemową, datę systemową oraz ustaw ręcznie czas letni. Uwaga: godzina i data systemowa są widoczne na ekranie. Nie występują jednak w nagraniach. Kliknij przycisk Next (Dalej), aby przejść do następnej strony lub przycisk Previous (Wstecz), aby wrócić do poprzedniej strony. 7. Konfiguracja sieciowa: Skonfiguruj takie ustawienia sieciowe, jak: typ karty sieciowej (NIC), włączenie lub wyłączenie protokołu DHCP, adres IP, maska podsieci, domyślna brama i UPnP. Wprowadź adres preferowanego i alternatywnego serwera DNS. Kliknij przycisk Next (Dalej), aby przejść do następnej strony lub przycisk Previous (Wstecz), aby wrócić do poprzedniej strony. 8. Zarządzanie pamięcią masową: Odpowiednio skonfiguruj ustawienia dysku twardego. Instrukcja obsługi rejestratora TruVision NVR 10 13

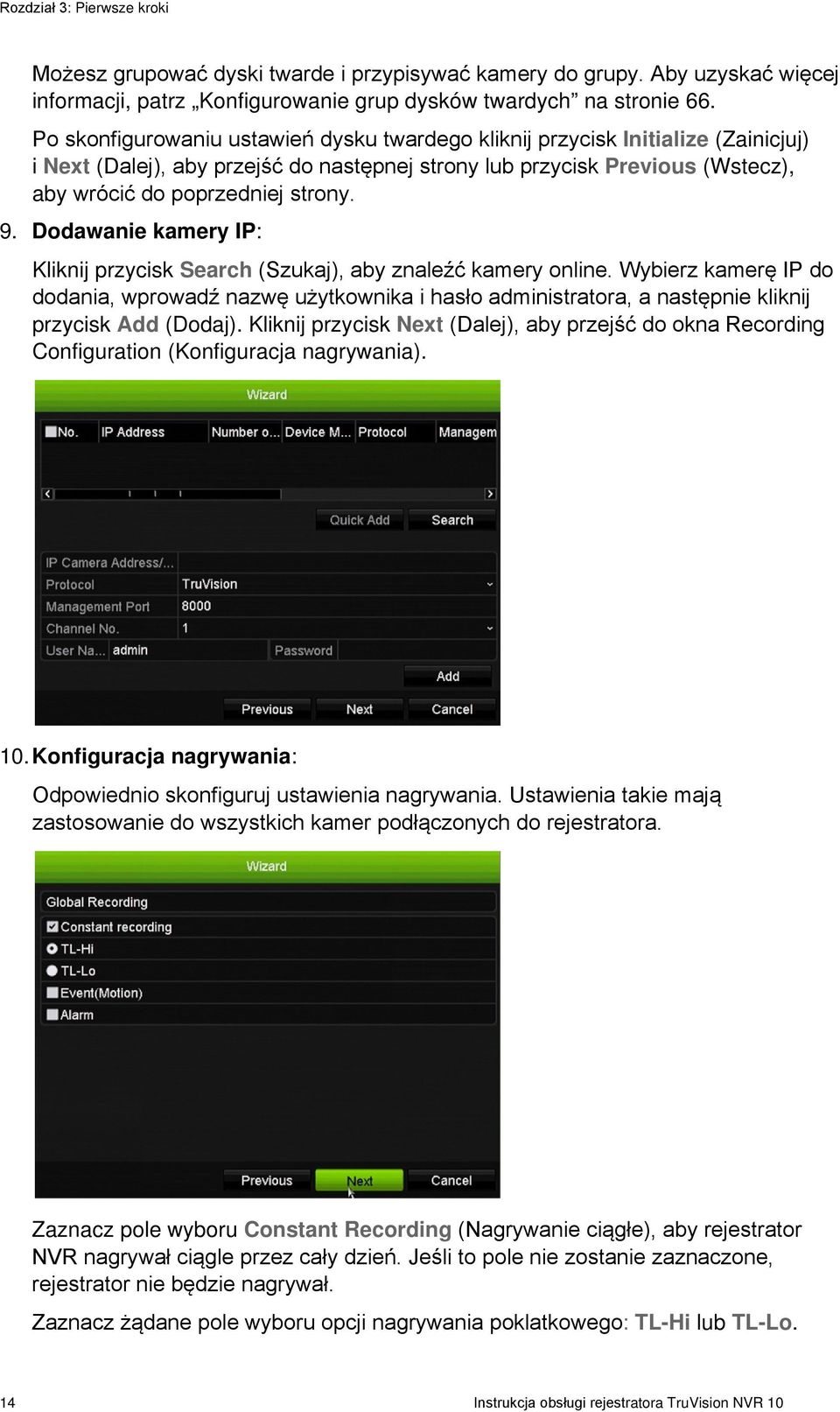

20 Rozdział 3: Pierwsze kroki Możesz grupować dyski twarde i przypisywać kamery do grupy. Aby uzyskać więcej informacji, patrz Konfigurowanie grup dysków twardych na stronie 66. Po skonfigurowaniu ustawień dysku twardego kliknij przycisk Initialize (Zainicjuj) i Next (Dalej), aby przejść do następnej strony lub przycisk Previous (Wstecz), aby wrócić do poprzedniej strony. 9. Dodawanie kamery IP: Kliknij przycisk Search (Szukaj), aby znaleźć kamery online. Wybierz kamerę IP do dodania, wprowadź nazwę użytkownika i hasło administratora, a następnie kliknij przycisk Add (Dodaj). Kliknij przycisk Next (Dalej), aby przejść do okna Recording Configuration (Konfiguracja nagrywania). 10. Konfiguracja nagrywania: Odpowiednio skonfiguruj ustawienia nagrywania. Ustawienia takie mają zastosowanie do wszystkich kamer podłączonych do rejestratora. Zaznacz pole wyboru Constant Recording (Nagrywanie ciągłe), aby rejestrator NVR nagrywał ciągle przez cały dzień. Jeśli to pole nie zostanie zaznaczone, rejestrator nie będzie nagrywał. Zaznacz żądane pole wyboru opcji nagrywania poklatkowego: TL-Hi lub TL-Lo. 14 Instrukcja obsługi rejestratora TruVision NVR 10

21 Rozdział 3: Pierwsze kroki Aby rejestrować zdarzenia wykrywania ruchu, zaznacz pole wyboru Event (Motion) (Zdarzenie (Ruch)). Aby rejestrować zdarzenia alarmu, zaznacz pole wyboru Alarm (Alarm). 11. Po wprowadzeniu wszelkich niezbędnych zmian zostanie wyświetlona strona przedstawiająca wszystkie ustawienia. Kliknij przycisk Finish (Zakończ), aby zamknąć kreatora. Rejestrator NVR jest gotowy do użytku. Instrukcja obsługi rejestratora TruVision NVR 10 15

22 Rozdział 3: Pierwsze kroki 16 Instrukcja obsługi rejestratora TruVision NVR 10

23 Rozdział 4 Instrukcje obsługi Sterowanie rejestratorem TVN 10 Rejestratorem można sterować na kilka sposobów: Sterowanie za pomocą panelu przedniego Sterowanie za pomocą myszy Pilot zdalnego sterowania (na podczerwień) Sterowanie za pomocą klawiatury TVK-800 (z wersji od 1.0.i) Sterowanie za pomocą przeglądarki internetowej (TruVisiion Navigator, TVRmombile) Można użyć preferowanej metody sterowania dla dowolnej procedury, ale w opisach większości procedur używana jest terminologia myszy. Opcjonalne metody sterowania są przedstawiane tylko w przypadku znacznych różnic w stosunku do metod sterowania myszą. Używanie panelu przedniego Przyciski funkcyjne na paneli przednim służą do obsługi wielu, ale nie wszystkich głównych funkcji rejestratora. Diody LED świecą lub migają, aby ostrzec o różnych sytuacjach. Dostępność funkcji można ograniczyć przez zastosowanie hasła. Aby uzyskać więcej informacji, patrz Tabela 2 na stronie 18 i Tabela 3 na stronie 19 Instrukcja obsługi rejestratora TruVision NVR 10 17

24 Rozdział 4: Instrukcje obsługi Rysunek 4: Panel przedni Tabela 2: Elementy panelu przedniego Nazwa Opis 1. Przycisk podglądu na żywo. Przełączanie do trybu podglądu na żywo. 2. Przyciski odtwarzania Szczegółowy opis wszystkich przycisków służących do obsługi różnych zadań można znaleźć w Tabela 3 na stronie 19. Wstecz: kliknij go w trybie podglądu na żywo, aby odtworzyć najwcześniejsze wideo. W trybie odtwarzania powoduje odtwarzanie obrazu z kamery do tyłu. Pauza: w trybie podglądu na żywo zatrzymuje ostatni obraz ze wszystkich aktywnych kamer. Zatrzymanie odtwarzania w trybie odtwarzania. Odtwarzanie: W trybie podglądu na żywo powoduje odtwarzanie 24 godzinne obrazu z aktualnie wybranej kamery. W trybie odtwarzania powoduje odtwarzanie obrazu z kamery do przodu. W trybie wyszukiwania powoduje odtwarzanie wybranego wideo lub wyświetlenie zrzutu obrazu. 3. Odbiornik pilota na podczerwień Odbiornik dla pilota na podczerwień. Aby podłączyć pilot zdalnego sterowania do urządzenia NVR, naciśnij przycisk Device (Urządzenie), wprowadź adres urządzenia i naciśnij przycisk Enter. Aby uzyskać więcej informacji, patrz rozdział Za pomocą pilota na podczerwień na stronie Kierunek Przyciski Kierunek służą do nawigacji między różnymi polami i elementami w menu. W trybie PTZ umożliwia sterowanie ruchem kamery PTZ. Przycisk Enter Przycisk ENTER służy do potwierdzania wyboru w dowolnym trybie menu. Szczegółowy opis tych przycisków służących do obsługi różnych zadań można znaleźć w Tabela 3 na stronie Przycisk alarmu Naciśnij, aby ręcznie potwierdzić alarm. W trybie podglądu na żywo powoduje kontakt z odbiorcą alarmu po wyzwoleniu alarmu/zdarzenia. 6. Interfejsy USB Porty USB (Universal Serial Bus) do podłączania urządzeń dodatkowych, takich jak mysz USB, nagrywarka CD/DVD czy dysk twardy USB. 7. Przycisk Archiwum Naciśnij raz, aby przejść do trybu szybkiej archiwizacji. Naciśnij dwa razy, aby rozpocząć archiwizację. Jeśli pamięć flash ma diodę LED, będzie ona migać podczas archiwizacji. 18 Instrukcja obsługi rejestratora TruVision NVR 10

25 Rozdział 4: Instrukcje obsługi Nazwa Opis 8. Przyciski Ekran Szczegółowy opis wszystkich przycisków służących do obsługi różnych zadań można znaleźć w Tabela 3 na stronie 19. Display (Ekran): w trybie wieloekranowym przełączanie między różnymi widokami z wielu kamer (pełny, poczwórny, 1+5, 1+7, 9 i 16). W trybie informacji HDD oraz zarządzania użytkownikami umożliwia usunięcie wybranej pozycji. W trybie PTZ umożliwia usunięcie wybranego punktu zatrzymania. W trybie przeszukiwania rejestru umożliwia wyświetlenie pliku rejestru w oknie Log Search result (Wyniki przeszukiwania rejestru). Seq (Sekwencja): w trybie podglądu na żywo umożliwia uruchomienie/zatrzymanie sekwencyjnego wyświetlania obrazu z kamer na bieżącym monitorze. 9. Przyciski Menu i Szukaj Menu: przejście do menu głównego/wyjście z tego menu. Szukaj: w trybie podglądu na żywo umożliwia uruchomienie menu zaawansowanego wyszukiwania. 10. Przyciski numeryczne Przełącza między różnymi kamerami na żywo i trybami sterowania PTZ lub odtwarzania. Naciskaj przyciski od 0 do 9 przy posługiwaniu się klawiaturą wirtualną. 11. Diody stanu HDD (Dysk twardy): Świecące stale ZIELONE światło oznacza, że rejestrator NVR uzyskuje dostęp do dysku twardego, wykonując operację odczytu lub zapisu. Świecące stale CZERWONE światło oznacza awarię dysku twardego. Network (Sieć): Świecące stale ZIELONE światło oznacza, że rejestrator NVR jest aktualnie połączony z siecią. Brak światła oznacza, że rejestrator NVR nie jest połączony z żadną siecią. Internal (Wewnętrzna): Świecące stale ZIELONE światło oznacza, że rejestrator NVR aktualnie rejestruje obraz/dźwięk. Świecące stale CZERWONE światło oznacza nieprawidłowy stan wewnętrzny. Alarm (Alarm): Świecące stale CZERWONE światło oznacza, że istnieje czujnik z wejście alarmowym. Świecące stale ZIELONE światło oznacza brak alarmów. Tabela 3: Funkcje przycisków przedniego panelu według zadań Zadania Przycisk Funkcja przycisku Tryb podglądu na żywo Kierunek Enter Wstecz Pauza Start Naciśnij go, aby przełączać dostępne kanały. Naciśnij go, aby wyświetlić pasek narzędzi sterowania PTZ. Naciśnij go, aby odtworzyć najwcześniejsze wideo z bieżącej kamery (w lewym górnym rogu, jeśli jest widoczny tryb wieloekranowy). Naciśnij go, aby zatrzymać ostatni obraz z podglądu na żywo ze wszystkich wyświetlonych aktywnych kamer. Naciśnij go, aby odtworzyć 24-godzinne nagranie z bieżącej kamery (w lewym górnym rogu, jeśli jest widoczny tryb wieloekranowy). Instrukcja obsługi rejestratora TruVision NVR 10 19

26 Rozdział 4: Instrukcje obsługi Zadania Przycisk Funkcja przycisku Na żywo Sekwencyjnie Menu Naciśnij ten przycisk, aby przejść do trybu podglądu na żywo. Naciśnij przycisk, aby uruchomić/zatrzymać sekwencyjne wyświetlanie obrazu z kamer na bieżącym monitorze. Naciśnij i przytrzymaj przycisk Seq (Sekwencja) przez trzy sekundy, aby uruchomić i zatrzymać pracę sekwencyjną. Naciśnij ten przycisk, aby przejść do menu głównego. Tryb odtwarzania Kierunek Przyciski strzałek w lewo i w prawo służą do zwiększania i zmniejszania tempa odtwarzania wideo. Przyciski strzałki w górę i w dół umożliwiają przejście o 30 sekund w przód lub w tył w nagranym wideo. Enter Wstecz Pauza Start Naciśnij ten przycisk, aby wstrzymać odtwarzanie wideo. Naciśnij przycisk ponownie, aby wznowić odtwarzanie wideo. W trybie odtwarzania poklatkowego naciśnięcie tego przycisku powoduje przewinięcie wideo o jedną klatkę do przodu. Naciśnij go, aby odtwarzać obraz z kamery do tyłu. W trybie odtwarzania obrazów umożliwia odtwarzanie obrazów do tyłu. W trybie odtwarzania powoduje zatrzymanie odtwarzania. W trybie odtwarzania powoduje odtwarzanie obrazu z kamery do przodu. Tryb wstrzymania Kierunek Przyciski strzałki w lewo i w prawo umożliwiają przejście o jedną klatkę w przód lub w tył w nagranym wideo. Przyciski strzałki w górę i w dół umożliwiają przejście o jedną sekundę w przód lub w tył w nagranym wideo. Tryb sterowania PTZ Kierunek Naciśnij, aby sterować kamerą PTZ. Poruszanie się po menu Zoom +/- (powiększaniezmniejszanie, zbliżanieoddalanie) Preset Trasa Ekran Start Kierunek Menu Enter Sekwencyjnie Naciśnij, aby powiększyć obraz z kamery lub go zmniejszyć. Naciśnij przycisk Preset (Preset) razem z przyciskiem numerycznym, aby wybrać zapamiętane ustawienie. Naciśnij przycisk Tour (Trasa) razem z przyciskiem numerycznym, aby wybrać zapamiętaną trasę w cieniu. Naciśnij go, aby wykonać trasę automatyczną. Naciśnij go, aby usunąć wybrany punkt zatrzymania z menu PTZ Setting (Ustawienie PTZ) > More Settings (Więcej ustawień) > Tour (Trasa) > Key Point list (Lista punktów zatrzymania). Naciśnij je, aby poruszać się po różnych polach i elementach w menu. przejście do menu głównego/wyjście z tego menu. Naciśnij go, aby potwierdzić wybór w dowolnym trybie menu. Naciśnij go, aby przełączać się między różnymi kartami w oknie menu. Uwaga: wersja bez portu PoE nie jest dostępna dla klientów z obu Ameryk. 20 Instrukcja obsługi rejestratora TruVision NVR 10

27 Rozdział 4: Instrukcje obsługi Użycie myszy Mysz USB dostarczona z rejestratorem NVR może być używana do obsługi wszystkich funkcji urządzenia w przeciwieństwie do panelu przedniego, który ma ograniczoną funksjonalność. Za pomocą myszy USB można przechodzić między menu i wprowadzać zmiany w ustawieniach w interfejsie użytkownika. Mysz należy podłączyć do rejestratora NVR za pośrednictwem portu USB na panelu przednim lub tylnym. Mysz natychmiast rozpocznie pracę i powinien pojawić się kursor. Uwaga: używaj myszy USB 1.1 lub nowszej. Wskaźnik myszy należy przesunąć na polecenie, opcję lub przycisk w oknie. Kliknięcie lewym przyciskiem myszy powoduje dokonanie lub potwierdzenie wyboru. Aby kupić dodatkową mysz, należy przy zamawianiu podać numer części TVR-MOUSE-1. Opis przycisków myszy zawiera Tabela 4 poniżej. Tabela 4: Przyciski myszy Element Lewy przycisk Opis Pojedyncze kliknięcie Podgląd na żywo: Wybierz kamerę, aby wyświetlić pasek narzędzi szybkiego dostępu (patrz Uzyskiwanie dostępu do często używanych poleceń na stronie 83). Menu: Wybiera element menu taki jak przycisk lub pole wprowadzania. Odpowiada przyciśnięciu przycisku Enter na panelu przednim lub na pilocie. Dwukrotne kliknięcie Kliknięcie i przeciągnięcie Podgląd na żywo: Przełącz pomiędzy ekranem pojedynczym w trybem wieloekranowym w trybie podglądu na żywo/odtwarzania. Podgląd na żywo: Przeciągnięcie na pasku kanału/czasu. PTZ control (Sterowanie PTZ): Regulacja panoramy, pochylenia i zoomu. Funkcje ochrony przed sabotażem, maski prywatności i wykrywania ruchu: Wybór obszaru docelowego. Cyfrowy zoom: Przeciągnięcie i wybór obszaru docelowego. Prawy przycisk Pojedyncze kliknięcie Podgląd na żywo: Wyświetlenie menu. Menu: Zamknięcie bieżącego menu i powrót do menu wyższego poziomu. Kółko przewijania Przewijanie w górę Przewijanie w dół Podgląd na żywo: Powrót do poprzedniego okna. Menu: Przeniesienie zaznaczenia na poprzedni element. Podgląd na żywo: Przejście do następnego okna. Menu: Przeniesienie zaznaczenia na następny element. Instrukcja obsługi rejestratora TruVision NVR 10 21

28 Rozdział 4: Instrukcje obsługi Za pomocą pilota na podczerwień W zestawie rejestratora NVR znajduje się pilot zdalnego sterowania na podczerwień. Tak jak w przypadku myszy, można go używać do obsługi wszystkich głównych funkcji urządzenia NVR. Pilot na podczerwień może zostać zaprogramowany z unikalnym adresem identyfikatora urządzenia, aby działał tylko z urządzeniem o danym adresie. W przypadku używania pojedynczego urządzenia NVR nie jest konieczne programowanie. Adres identyfikatora urządzenia ma zastosowanie tylko do pilota, a nie do klawiatury. Aby kupić dodatkowego pilota, należy przy zamawianiu podać numer części TVR-REMOTE-1 IR Remote Control. Uwaga: pilot na podczerwień służy do sterowania wieloma rejestratorami TruVision. Dlatego też nie wszystkie funkcje pilota są dostępne w rejestratorze TVN 10. Rysunek 5: Pilot zdalnego sterowania na podczerwień Pozycja Opis 1. Alarm Potwierdzanie alarmu. 2. Urządzenie Włączanie/wyłączanie sterowania rejestratorem TVN 10 przy użyciu pilota. 3. Przyciski numeryczne Wybierz kamerę i wpisz numer opcji menu. 22 Instrukcja obsługi rejestratora TruVision NVR 10

29 Rozdział 4: Instrukcje obsługi Pozycja Opis 4. Ekran Przełączanie między różnymi widokami z wielu kamer. 5. Mon A i Mon B Przełączanie między monitorami A i B. 6. Na żywo Powrót do trybu podglądu na żywo. 7. Menu Aktywacja głównego menu. 8. Sekwencyjnie Rozpoczęcie i zatrzymanie pracy sekwencyjnej. 9.,,, W trybie menu: Użyj strzałki w lewo i w prawo, aby wybrać pozycję, a strzałki w górę i w dół, aby wykonać jej edycję. 10. OK Potwierdzenie wyboru. W trybie PTZ: Użyj do sterowania kamerą PTZ. W trybie odtwarzania: Sterowanie szybkością odtwarzania. 11. Zoom +/- Sterowanie soczewką kamery w zakresie powiększenia. 12. Ustawienie wstępne Aby wywołać zaprogramowane ustawienie, wpisz jego trzycyfrowy kod. 13. Trasa Aby wywołać zaprogramowaną trasę, wpisz jej numer. 14. Ogniskowa+/- Sterowanie soczewką kamery w zakresie ostrości. 15. Sterowanie odtwarzaniem Sterowanie odtwarzaniem (przewijanie do tyłu, wstrzymanie, wznowienie odtwarzania i przewijanie do przodu). 16. Szukaj Otwarcie menu wyszukiwania. 17. Powtórka Odtworzenie wybranego pliku od początku. 18. Wysuń płytę Wysunięcie płyty CD lub DVD. 19. Archiwum Naciśnij raz, aby przejść do trybu szybkiej archiwizacji. Naciśnij dwa razy, aby rozpocząć archiwizację. Skieruj pilota na odbiornik na podczerwień umieszczony z przodu urządzenia w celu przetestowania działania. Aby podłączyć pilota do rejestratora TVN 10: 1. Naciśnij przycisk Menu na panelu przednim lub kliknij prawym przyciskiem myszy i wybierz przycisk Menu. Otworzy się okno menu głównego. 2. Wybierz kolejno opcje Display Mode Settings > Monitor (Ustawienia trybu wyświetlania > Monitor). 3. Sprawdź adres urządzenia. Wartość domyślna wynosi 255. Ten adres urządzenia jest prawidłowy dla wszystkich pilotów na podczerwień. 4. Na pilocie naciśnij przycisk Device (Urządzenie). 5. Wprowadź adres urządzenia. Musi być taki sam, jak na urządzeniu TVN Naciśnij przycisk OK na pilocie. Instrukcja obsługi rejestratora TruVision NVR 10 23

30 Rozdział 4: Instrukcje obsługi Aby włożyć baterie do pilota na podczerwień: 1. Zdejmij pokrywę baterii. 2. Włóż baterie. Upewnij się, że bieguny dodatni (+) i ujemny ( ) są właściwie umieszczone. 3. Załóż pokrywę baterii. Rozwiązywanie problemów z pilotem: Jeśli pilot nie działa prawidłowo, należy wykonać następujące testy: Sprawdź, czy baterie są włożone prawidłowo. Sprawdź stan naładowania baterii. Sprawdź, czy czujnik pilota na podczerwień nie jest zakryty. Jeśli problem nie ustąpi, należy skontaktować się z administratorem. Używanie klawiatury Informacje na temat podłączania klawiatury i obsługi rejestratora NVR za jej pomocą można znaleźć w instrukcji użytkownika klawiatury TVK-800. Przegląd menu Rejestrator TVN 10 posiada menu złożone z ikon umożliwiające skonfigurowanie parametrów urządzenia. Każda ikona polecenia wyświetla okno, które umożliwia edycję grupy ustawień. Większość menu jest dostępna tylko dla administratorów systemu. Okno jest podzielone na trzy części. Aktualnie wybrana ikona polecenia i element podmenu są podświetlone na zielono. Patrz Rysunek 6 poniżej. Do menu głównego można przejść tylko w trybie podglądu na żywo. 24 Instrukcja obsługi rejestratora TruVision NVR 10

31 Rozdział 4: Instrukcje obsługi Rysunek 6: Struktura menu 1. Pasek narzędzi menu: Opcje ustawień dostępne dla wybranej funkcji menu. Umieść wskaźnik myszy nad ikoną polecenia i kliknij, aby ją wybrać. Opis ikon zawiera Tabela 5 poniżej. 2. Panel podmenu: Wyświetlane są podmenu dla wybranej funkcji menu. Kliknij pozycję, aby ją wybrać. 3. Menu Setup (Konfiguracja): Wyświetlane są wszystkie ustawienia wybranego podmenu. Kliknij pole, aby dokonać zmian. Tabela 5: Opis ikon paska narzędzi menu Ikona Nazwa Opis Ustawienia trybu wyświetlania Zarządzanie kamerami Harmonogram wideo Pozwala skonfigurować ustawienia wyświetlania, w tym datę i godzinę systemową, wyjście audio, nazwę urządzenia, czas przełączania, język i formaty wyświetlania. Patrz Konfigurowanie trybu podglądu na żywo na stronie 85 i Harmonogramy świąt na stronie 34. Konfiguracja ustawień kamery, co obejmuje wyświetlanie menu OSD, wykrywanie ruchu, maskę prywatności, dostosowanie obrazu wideo, utratę sygnału wideo, dodawanie/edytowanie kamery, ochronę przed sabotażem i ograniczony dostęp do kamery oraz umożliwia kopiowanie ustawień do innych kamer. Patrz Rozdział 9 Ustawienia kamery na stronie 71. Pozwala skonfigurować ustawienia nagrywania, w tym harmonogramy nagrywania, jakość nagrań, tryb automatycznego kasowania oraz tryb nagrywania. Patrz Rozdział 5 Ustawienia nagrywania na stronie 29. Instrukcja obsługi rejestratora TruVision NVR 10 25

32 Rozdział 4: NVR Ikona Nazwa Opis Ustawienia sieci Ustawienia alarmów Konfiguruje standardowe ustawienia sieciowe, w tym adres IP, powiadomienia , DDNS oraz zaawansowane ustawienia sieci. Patrz Rozdział 7 Ustawienia sieciowe na stronie 51. Konfiguracja ustawień alarmów, co obejmuje wejście alarmu, wyjście przekaźnikowe, czas brzęczyka i zdalny alert. Patrz Rozdział 6 Ustawienia alarmów na stronie 39. Ustawienia PTZ Konfigurowanie ustawień PTZ. Patrz Rozdział 11 Sterowanie kamerą PTZ na stronie 91. Zarządzanie użytkownikami Ustawienia systemu Informacje pomocy Konfiguruje użytkowników, hasła i uprawnienia dostępu. Patrz Rozdział 15 Zarządzanie użytkownikami na stronie 125. Eksportowanie/importowanie pliku konfiguracji, konfiguracja ustawień systemu, aktualizowanie oprogramowania sprzętowego, ustawienia dysku twardego i rejestr uruchamiania. Patrz Rozdział 8 Zarządzanie pamięcią masową na stronie 65 i Rozdział 14 Zarządzanie rejestratorem NVR na stronie 119. Dostarcza informacje do pasków narzędzi, menu i klawiszy interfejsu. Menedżer zasilania Dostęp do opcji wylogowania, ponownego uruchomienia i wyłączenia. Patrz Włączanie i wyłączanie rejestratora NVR na stronie 11. Aby przejść do menu głównego: 1. W trybie podglądu na żywo naciśnij przycisk Menu na pilocie lub panelu przednim. - lub - Kliknij prawym przyciskiem myszy i wybierz opcję Menu z menu podręcznego. Otworzy się okno menu głównego. Domyślnie pojawi się okno Display (Wyświetlacz). 2. Kliknij odpowiednią ikonę menu, aby wyświetlić opcje jego podmenu. Zmień parametry konfiguracji stosownie do potrzeb. 3. Kliknij przycisk Apply (Zastosuj), aby zapisać ustawienia. 4. Kliknij przycisk Back (Wstecz), aby wrócić do trybu podglądu na żywo. Używanie klawiatury wirtualnej Klawiatura pojawi się na ekranie, gdy należy wprowadzić znaki w opcji ekranowej. Kliknij przycisk, aby wprowadzić znak. 26 Instrukcja obsługi rejestratora TruVision NVR 10

33 Rozdział 4: NVR Rysunek 7: Klawiatura wirtualna Opis przycisków wirtualnej klawiatury: Przełączanie między małymi/dużymi literami Spacja Zamknięcie klawiatury wirtualnej Znaki alfanumeryczne Backspace Interpunkcja Potwierdzanie wyboru Wyjście z menu głównego Naciśnij przycisk Menu na panelu przednim, aby zamknąć bieżące okno menu i wrócić do trybu podglądu na żywo, albo kliknij przycisk Back (Wstecz) w menu głównym. Instrukcja obsługi rejestratora TruVision NVR 10 27

34 Rozdział 4: NVR 28 Instrukcja obsługi rejestratora TruVision NVR 10

35 Rozdział 5 Ustawienia nagrywania Niniejszy rozdział zawiera instrukcje definiowania ustawień nagrywania rejestratora NVR. W niniejszym rozdziale dowiesz się, jak skonfigurować wstępne ustawienia nagrywania, jak tworzyć harmonogram nagrywania, chronić nagrane pliki i skonfigurować dysk twardy dla celów redundancji. Przejdź do trybu menu, naciskając przycisk Menu na panelu przednim lub wybierając przy użyciu myszy opcję Menu (patrz rozdział Sterowanie trybem podglądu na żywo na stronie 80). Listę ikon menu można znaleźć w rozdziale Przegląd menu na stronie 24. Konfigurowanie ustawień nagrywania Zanim będzie można skonfigurować urządzenie NVR, aby rozpoczęło nagrywanie, należy najpierw skonfigurować ogólne ustawienia nagrywania dla kamer IP. Przed skonfigurowaniem ustawień nagrywania należy zainstalować i zainicjować dysk twardy. Aby uzyskać więcej informacji, patrz Rozdział 8 Zarządzanie pamięcią masową na stronie 65. Instrukcja obsługi rejestratora TruVision NVR 10 29

36 Rozdział 5: Ustawienia nagrywania Aby skonfigurować ustawienia nagrywania: 1. Na pasku narzędzi menu kliknij kolejno Video Schedule > Encoding > Record (Harmonogram wideo > Kodowanie > Nagrywanie). 2. Wybierz kamerę, którą chcesz skonfigurować. 3. Skonfiguruj następujące opcje nagrywania (dostępne opcje zależą od wybranego modelu kamery): Encoding parameters (Parametry kodowania): wybierz jeden z typów strumienia: Mainstream (TL-Hi) (Strumień główny (TL-Hi) (domyślny)), Mainstream (TL-Lo) (Strumień główny (TL-Lo)), Mainstream (Event) (Strumień główny (zdarzenie)), Mainstream (Alarm) (Strumień główny (alarm)) lub Substream (Podstrumień). Stream type (Typ strumienia): wybierz typ strumienia do nagrywania: wideo. Resolution (Rozdzielczość): wybierz żądaną rozdzielczość nagrania. Rozdzielczość PAL NTSC 5 MPX WQXGA (3 MPX) Full HD (1080P) UXGA (2 MPX) SXGA P (1.3 MPX) HD (720P) SVGA D CIF VGA Instrukcja obsługi rejestratora TruVision NVR 10

37 Rozdział 5: Ustawienia nagrywania DCIF CIF CIF QCIF Bitrate Type (Typ szybkości transmisji bitów): wybierz opcję Constant (Stała) lub Variable (Zmienna). Video Quality (Jakość wideo): wybierz jakość wideo do nagrywania. Wartość domyślna to Medium (Średnia). Jeśli jako typ przepływności wybrano opcję Variable (Zmienna), ta opcja jest niedostępna. Frame rate (liczba klatek na sekundę): wybierz żądaną szybkość zapisu w klatkach na sekundę: Full frame (Pełna) (domyślna), 22, 20, 18, 16, 15, 12, 10, 8, 6, 4, 2 lub 1. Max Bitrate Mode (Maksymalna szybkość transmisji bitów): wybierz ogólną opcję domyślną lub niestandardową. Max Bitrate (kbps) (Maksymalna szybkość transmisji bitów (kb/s)): jeśli wybrano opcję niestandardową trybu przepływności, wpisz wartość w tym polu. Jest ona obliczana na podstawie szybkości zapisu i wymaganego czasu. Pre-record (Pre-nagryw.): jest to czas wyprzedzenia rozpoczęcia nagrywania przed zdarzeniem. Wybierz czas w sekundach rozpoczęcia pre-nagrywania przed zaplanowaną godziną lub zdarzeniem. 0, 5, 10, 15, 20, 25, 30 lub Maximum (Maksymalny). Maksymalny dostępny czas pre-nagrywania zależy od stałej przepływności. Aby uzyskać więcej informacji, patrz Dodatek D Domyślne ustawienia menu na stronie 151. Post-record (Post-nagrywanie): jest to czas opóźnienia zakończenia nagrywania po zdarzeniu. Wybierz czas w sekundach zakończenia postnagrywania po zaplanowanej godzinie lub zdarzeniu. Auto Delete (day) (Auto. kasowanie (dni)): wybierz okres w dniach, po upłynięciu którego nagrania wideo z określonej kamery będą trwale usuwane z dysku twardego. Dzień definiuje się jako okres 24-godzinny, w którym ustawiono tryb automatycznego kasowania (ADM). Maksymalna liczba dni, jaką można ustawić, to 60. Jednakże rzeczywista dozwolona liczba dni zależy od pojemności dysku twardego. Jeśli wartość jest ustawiona na 0, opcja jest wyłączona. Record Audio (Nagraj dźwięk): wybierz opcję Yes (Tak), aby nagrywać dźwięk z obrazem. Uwaga: ta opcja jest dostępna tylko wtedy, gdy kamera obsługuje funkcję dźwięku. 4. Kliknij przycisk Apply (Zastosuj), aby zapisać ustawienia. Instrukcja obsługi rejestratora TruVision NVR 10 31

38 Rozdział 5: Ustawienia nagrywania 5. Kliknij kartę Capture (Przechwyć) i skonfiguruj ustawienia przechwytywania obrazu, takie jak rozdzielczość. Kliknij przycisk Apply (Zastosuj), aby zapisać ustawienia. 6. Kliknij przycisk Back (Wstecz), aby wrócić do trybu podglądu na żywo lub kontynuować konfigurowanie ustawień rejestratora NVR. Konfigurowanie zastępowania Można ustawić odpowiedź rejestratora NVR na zapełnienie twardego dysku i brak wolnego miejsca na zapisywanie nowych danych. Aby skonfigurować zastępowanie po zapełnieniu dysków twardych: 1. Na pasku narzędzi menu kliknij kolejno Video Schedule > More Settings (Harmonogram wideo > Więcej ustawień). 2. W obszarze Overwrite (Zastępowanie) wybierz opcję Yes (Tak). Konfigurowanie harmonogramów nagrywania Konfigurowanie harmonogramu nagrywania umożliwia określenie, kiedy i w jakich okolicznościach rejestrator NVR nagra wideo. Dla każdej kamery można skonfigurować osobny harmonogram nagrywania. Harmonogramy są przedstawione wizualnie w postaci mapy dla łatwiejszej orientacji. Przykład znajduje się na Rysunek 8 na stronie 32. Rysunek 8: Opis okna harmonogramu 1. Kamera. Wybierz kamerę. 2. Godziny harmonogramu. Przedstawiony jest cykl 24-godzinny, podczas którego wybrany jest harmonogram. 32 Instrukcja obsługi rejestratora TruVision NVR 10

39 Rozdział 5: Ustawienia nagrywania 3. Dzień harmonogramu. Dostępnych jest osiem dni do wyboru: Sunday (Sun) [Niedziela], Monday (Mon) [Poniedziałek], Tuesday (Tue) [Wtorek], Wednesday (Wed) [Środa], Thursday (Thu) [Czwartek], Friday (Fri) [Piątek], Saturday (Sat) [Sobota] i Holiday [Dzień wolny] (jeśli włączono). 4. Typ nagrania. Jest pięć rodzajów nagrań do wyboru, które są określone różnymi kolorami: Tryb poklatkowy TL (zielony): nagranie z określonego dnia. Każdy zielony prostokąt na linii czasu przedstawia jedną godzinę w cyklu 24-godzinnym. TL-Hi (ciemnozielony): zapis poklatkowy wysokiej jakości. Nagranie wideo wysokiej jakości. TL-Lo (jasnozielony): upływ czasu nagrywania w niskiej jakości. Niska jakość nagrania wideo. Ta opcja może być stosowana na przykład przy nagrywaniu nocnym, kiedy oczekuje się niewielkiej liczby zdarzeń lub alarmów. Nagrywanie w niskiej jakości pomaga oszczędzać zasoby dysku twardego. Zdarzenie (żółty): nagrywanie samych zdarzeń, takich jak wykrycie ruchu. Alarm (czerwony): nagrywanie samych alarmów. Brak (szary): brak nagrywania w tym okresie. 5. Linia czasu. Dla każdego dnia dostępna jest 24-godzinna linia czasu. W okresie 24 godzin można zaplanować do ośmiu okresów nagrywania. Harmonogramy dzienne Aby skonfigurować dzienny harmonogram nagrywania: 1. Na pasku narzędzi menu kliknij kolejno Video Schedule > Schedule (Harmonogram wideo > Harmonogram). 2. Wybierz kamerę. 3. Zaznacz pole Enable Schedule (Włącz harmonogram). 4. Kliknij przycisk Edit (Edytuj). Zostanie wyświetlony następujące okno: 5. Wybierz dzień tygodnia, dla którego chcesz skonfigurować harmonogram. Możesz zdefiniować harmonogram dla każdego dnia tygodnia. Instrukcja obsługi rejestratora TruVision NVR 10 33

40 Rozdział 5: Ustawienia nagrywania 6. Ustaw godzinę rozpoczęcia i zakończenia nagrywania (domyślnie jest wybrana opcja All Day (Cały dzień)). Zdefiniuj okres czasu wprowadzając czas rozpoczęcia (lewa kolumna) i czas zakończenia (prawa kolumna). Można zaplanować do ośmiu okresów czasu. Kliknij przycisk All day (Cały dzień), aby nagrywać cały dzień. Uwaga: Okresy czasu nie mogą nachodzić na siebie. 7. Wybierz typ nagrania. To ustawienie powoduje, że rejestrator NVR zaczyna nagranie. Typ nagrania może zależeć od czasu i nagrywanie może być uruchomione przez wykrywanie ruchu i/lub alarm. Jeśli wybrane jest ustawienie TimeLapse (TL-Hi lub TL-Lo), rejestrator nagrywa przez cały czas. 8. Kliknij przycisk Apply (Zastosuj), aby zapisać ustawienia. 9. Powtórz kroki od 5 do 8 dla innych dni tygodnia lub skopiuj ustawienia harmonogramu do innego dnia. Aby skopiować bieżące ustawienia harmonogramu do innego dnia tygodnia, kliknij przycisk Copy (Kopiuj). Wybierz dzień tygodnia, do którego chcesz skopiować harmonogram, po czym kliknij przycisk OK, aby zapisać zmiany i wrócić do okna edycji. 10. Powtórz kroki 2 do 9 dla pozostałych kamer. 11. Kliknij przycisk Apply (Zastosuj), aby zapisać ustawienia, a następnie OK, aby wrócić do okna harmonogramu. Harmonogramy świąt Oprócz możliwości określenia harmonogramu nagrywania w zwykłe dni można także określić harmonogram świąt, takich jak pierwszy stycznia czy druga środa każdego miesiąca. Można zaplanować do 32 okresów świątecznych. Okres świąteczny można uwzględnić w harmonogramie jako konkretny dzień lub grupę dni. Aby skonfigurować harmonogram nagrywania w dni świąteczne: 1. Na pasku narzędzi menu kliknij kolejno Display Mode Settings > Holiday (Ustawienia trybu wyświetlania > Święta). 2. Wybierz okres świąteczny z listy i kliknij przycisk Edit (Edytuj), aby zmienić ustawienia. Zostanie otwarte okno Edit (Edycja). 34 Instrukcja obsługi rejestratora TruVision NVR 10
