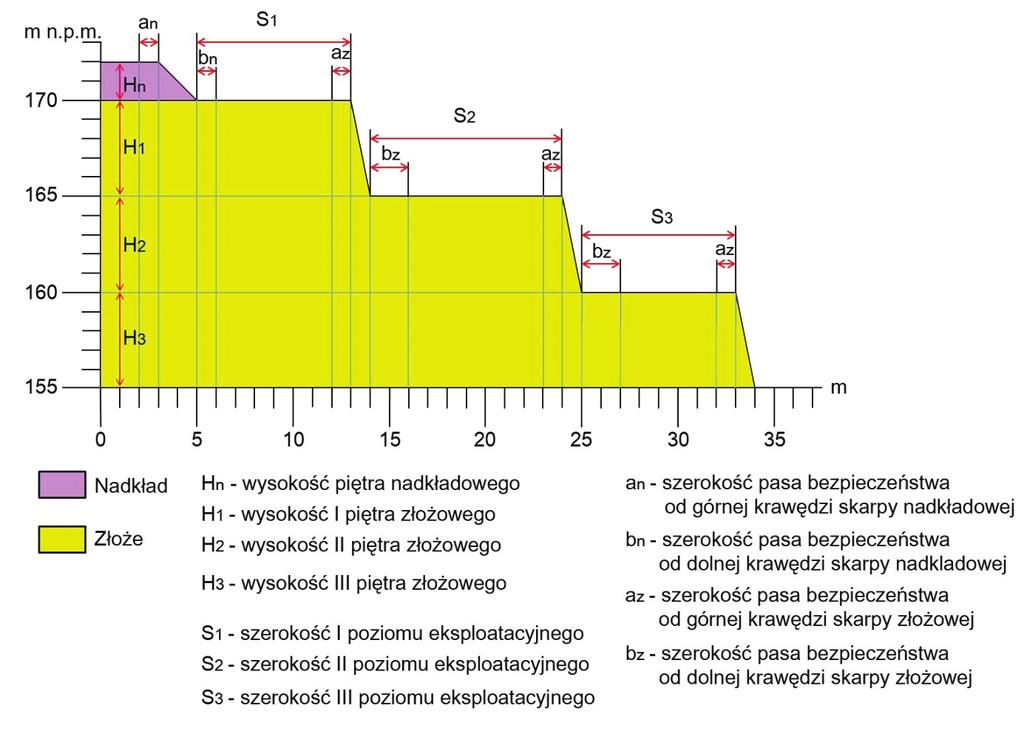

2 Zadanie egzainacyjne Przedsiębiorca na powierzchni udokuentował złoże kruszywa naturalnego o zasobach ożliwych do wyeksploatowania Z = W geologicznych otworach badawczych nie stwierdzono pozioów wodonośnych. Eksploatację nadkładu i złoża prowadzi się etodą odkrywkową, systee ścianowy, podpozioowo, z użycie jednej koparki jednonaczyniowej podsiębiernej o paraetrach technicznych jak w tabeli 1. Na rysunku 1. przedstawiono charakterystyczny profil zbocza wyrobiska górniczego według stanu na dzień r. Roboty górnicze w zakładzie górniczy prowadzi się w dwuzianowy, 8-godzinny systeie pracy przez 300 dni w roku. Przedsiębiorca założył, że rocznie będzie urabiać iniu as nadkładowych i złożowych. Na podstawie danych zaieszczonych w arkuszu egzainacyjny: odczytaj z profilu zbocza wyrobiska (rysunek 1) średnią grubość nadkładu, średnią iąższość złoża oraz rzędne pozioów: nadkładowego i eksploatacyjnych. Wyniki zapisz w tabeli 4, odczytaj z profilu zbocza wyrobiska (rysunek 1) szerokości poszczególnych pozioów eksploatacyjnych według stanu na dzień r. Wyniki zapisz w tabeli 5, odczytaj z profilu zbocza wyrobiska (rysunek 1) szerokość pasów bezpieczeństwa od górnej i dolnej krawędzi skarpy nadkładowej oraz od górnej i dolnej krawędzi skarpy złożowej. Wyniki zapisz w tabeli 6, oblicz wydajności teoretyczną, techniczną, praktyczną i eksploatacyjną koparki jednonaczyniowej podsiębiernej. Wyniki zapisz w tabeli 7, oblicz wydajność zianową, dzienną i roczną zakładu górniczego przy zastosowaniu jednej koparki jednonaczyniowej podsiębiernej. Wyniki zapisz w tabeli 8, porównaj uzyskany wynik rocznej wydajności zakładu górniczego z planowaną roczną, inialną ilością urabianych as nadkładowych i złożowych wybierz właściwą odpowiedź przez jej podkreślenie w tabeli 9. Do obliczenia wydajności koparki jednonaczyniowej oraz wydajności zianowej zakładu górniczego wykorzystaj współczynniki określone w tabeli 2 oraz wzory określone w tabeli 3. Strona 2 z 7

3 Rysunek 1. Charakterystyczny profil zbocza wyrobiska górniczego według stanu na dzień r. Tabela 1. Paraetry techniczne koparki jednonaczyniowej podsiębiernej Lp. Wyszczególnienie Jednostka iary Wartość 1. Pojeność noinalna naczynia (łyżki), V k 3 1,5 2. Czas odspojenia gruntu z jednoczesny napełnienie naczynia (łyżki), t n s 6 3. Czas obrotu nadwozia koparki ponad iejsce wyładunku urobku, t o s 4 4. Czas opróżniania naczynia (łyżki), t w s 3 5. Czas powrotu naczynia (łyżki) do pozycji wyjściowej, t p s 5 Tabela 2. Współczynniki do obliczeń wydajności koparki wielonaczyniowej Lp. Wyszczególnienie Wartość 1. Współczynnik napełnienia naczynia (łyżki), S n 0,8 2. Współczynnik rozluzowania gruntu, S s 1,2 3. Współczynnik urabiania, S t 1,0 4. Współczynnik strat czasu pracy koparki, S w1 0,9 5. Współczynnik wykorzystania czasu roboczego, S w2 0,8 Strona 3 z 7

4 Tabela 3. Wzory obliczeniowe Lp. Wyszczególnienie Wzór 1. Czas cyklu roboczego koparki, t c 2. Wydajność teoretyczna, Q o 3. Wydajność techniczna, Q t 4. Wydajność praktyczna, Q p 5. Wydajność eksploatacyjna, Q r 6. Wydajność zianowa zakładu górniczego, W Z Czas przeznaczony na wykonanie zadania wynosi 120 inut. Ocenie podlegać będzie 6 rezultatów: grubość nadkładu, iąższość złoża oraz rzędne pozioów nadkładowego i eksploatacyjnych tabela 4, szerokości poszczególnych pozioów eksploatacyjnych według stanu na dzień r. tabela 5, szerokości pasów bezpieczeństwa tabela 6, wydajność koparki jednonaczyniowej podsiębiernej tabela 7, wydajność zakładu górniczego przy zastosowaniu jednej koparki jednonaczyniowej podsiębiernej tabela 8, sprawdzony dobór koparki do planowanej ilości urabianych as nadkładowych i złożowych tabela 9. Strona 4 z 7

5 Tabela 4. Grubość nadkładu, iąższość złoża oraz rzędne pozioów nadkładowego i eksploatacyjnych 1. Średnia grubość nadkładu, Gn 2. Średnia iąższość złoża, Mz 3. Rzędna poziou nadkładowego n.p.. 4. Rzędna I poziou eksploatacyjnego n.p.. 5. Rzędna II poziou eksploatacyjnego n.p.. 6. Rzędna III poziou eksploatacyjnego n.p.. Tabela 5. Szerokości poszczególnych pozioów eksploatacyjnych według stanu na dzień r. 1. Szerokość I poziou eksploatacyjnego, S 1 2. Szerokość II poziou eksploatacyjnego, S 2 3. Szerokość III poziou eksploatacyjnego, S 3 Tabela 6. Szerokości pasów bezpieczeństwa Szerokość pasa bezpieczeństwa od górnej krawędzi skarpy nadkładowej, a n Szerokość pasa bezpieczeństwa od dolnej krawędzi skarpy nadkładowej, b n Szerokość pasa bezpieczeństwa od górnej krawędzi skarpy złożowej, a z Szerokość pasa bezpieczeństwa od dolnej krawędzi skarpy złożowej, b z Strona 5 z 7

6 Tabela 7. Wydajność koparki jednonaczyniowej podsiębiernej 1. Czas cyklu roboczego koparki, t c s 2. Wydajność teoretyczna, Q o 3 /h 3. Wydajność techniczna, Q t 3 /h 4. Wydajność praktyczna, Q p 3 /h 5. Wydajność eksploatacyjna, Q r 3 /h Tabela 8. Wydajność zakładu górniczego przy zastosowaniu jednej koparki jednonaczyniowej podsiębiernej 1. Wydajność zianowa zakładu górniczego, W Z 3 /zianę 2. Wydajność dzienna zakładu górniczego, W D 3 /dobę 3. Wydajność roczna zakładu górniczego, W Z 3 /rok Tabela 9. Sprawdzony dobór koparki do planowanej ilości urabianych as nadkładowych i złożowych Lp. Wyszczególnienie Określenie 1. Koparka pokryje potrzeby planowanej ilości urabianych as nadkładowych i złożowych TAK / NIE Strona 6 z 7
