Elementy smart city w Polsce Bielsko Biała. Przykład wdrażania.

Transkrypt

1 Elementy smart city w Polsce Bielsko Biała. Przykład wdrażania.

2 Elementy smart city w Polsce Bielsko Biała. Przykład wdrażania.

3 Obciążenie maksymalne miejskich systemów ciepłowniczych w latach [MW]

4 Obciążenie maksymalne miejskich systemów gazowniczych w latach [MW]

5 Obciążenie maksymalne miejskich systemów energetycznych w latach [MW]

6 Trochę historii 1993 Nawiązanie współpracy z Energie Cités Europa 1994 Przystąpienie do Stowarzyszenia Gmin Polska Sieć Energie Cités 1997 Powstanie Biura Zarządzania Energią 1997 Przystąpienie do Energie Cités Europa

7 Schemat organizacyjny zespołu PZE

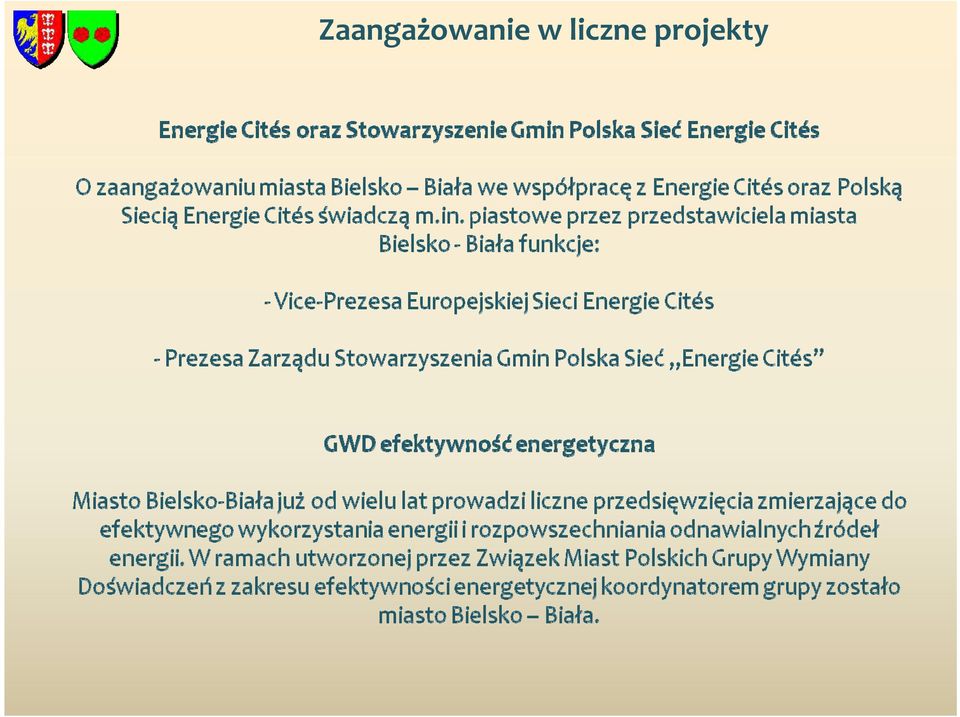

8 Zaangażowanie w liczne projekty

9 Ważniejsze projekty Projekt MODEL Zarządzanie energią przez władze lokalne jest współfinansowanym przez program Inteligentna Energia Europa projektem zachęcającym miasta i gminy, aby stały się MODELami / wzorami dla mieszkańców i innych lokalnych podmiotów w dziedzinie racjonalnego wykorzystania energii. Better Integration for Sustainable Energy w kierunku lepszej integracji na rzecz zrównoważonego gospodarowania energią. Celem programu jest zachęcanie i tworzenie uwarunkowań dla poprawy efektywności użytkowania nośników energii przez administratorów obiektów gminnych. Projekt ( ) dotyczył zrównoważonego rozwoju energetycznego w szkołach oraz budynkach kultury i miał na celu propagowanie zarządzania energią i wykorzystania energii odnawialnej (partnerzy: Polska, Irlandia, Rumunia) Wystawa IMAGINE prezentuje najlepsze europejskie przykłady miast w dziedzinie poszanowania energii i ochrony środowiska.

10 DISPLAY

11 SchooBieDo

12 BISE

13 IMAGINE

14 IMAGINE

15 MODEL

16 BEN 2005 aplikacja Jednorodnego Systemu Zarządzania Energią w Gminie

17 Przykład analizy wskaźnika EA dla obiektów szkolnych w Bielsku Białej

18 Dane

19 BUDYNEK

20 FAKTURY

21 CENNIKI

22 BEN 2005 Zasoby bazy danych energetycznych obiektów miejskich (BEN) w Bielsku Białej Obecnie szkoły, przedszkola i inne obiekty ponad 140 obiektów Ü rejestr danych ogólnych i technicznych obiektów Ü rejestr zużycia energii cieplnej, gazu, elektryczności i wody Ü analizy energochłonności obiektów Ü cenniki mediów oraz dane meteo W przyszłości możliwa rozbudowa: Ü zbieranie informacji poprzez zdalny pomiar licznikowy z wykorzystaniem sieci szerokopasmowej Ü połączenie bazy z mapą numeryczną miasta Ü rozszerzenie zakresu analiz danych

23 Tys. zł

24 Średni wskaźnik energochłonności Ea dla budynków edukacyjnych Bielska Białej kwh/m rok

25 Zużycie energii cieplnej dla budynków edukacyjnych Bielska Białej MWh/a rok

26 Koszt energii cieplnej dla budynków edukacyjnych Bielska Białej

27 Koszt energii cieplnej bez działań efektywnościowych dla budynków edukacyjnych Bielska Białej wg poziomu zużycia 1997

28 Projekty OZE realizowane w Bielsku Białej Biogaz uzyskany z przetwarzania odpadów: obecnie 657,000 m³ na rok po modernizacji 1340,000 m³ na rok Zysk gazu zużytego na produkcję energii: 95% Instalacja jednostki współgenerującej 170 kw energii elektrycznej i 270 kw energii cieplnej Produkcja energii elektrycznej: 1,963 MWh na rok Produkcja ciepła: 10,400 GJ na rok

29 Projekty OZE realizowane w Bielsku Białej 2 pompy każda o mocy 175kW ogrzewanie ciepło z przepływu wody rurą wyprowadzającą wodę ze zbiorników do sieci miejskiej Zastosowanie: ogrzewanie wody w basenie (max 31,5 C) ogrzewanie i klimatyzowanie basenu oraz centrum fitness (całkowita kubatura 15,000 m³) odzyskanie ciepła z systemu wentylacyjnego

30 Projekty OZE realizowane w Bielsku Białej W elektrowni zainstalowane są 3 silniki o mocy 280 KM każdy, oraz mocy elektrycznej 250kW Moc zainstalowana = 750 kw Jeden silnik zużywa podczas godziny pracy około 170 m3 gazu Elektrownia pracuje w ruchu ciągłym, aktualnie generując w ciągu godziny = 250kW energii

31 Projekty OZE realizowane w Bielsku Białej Przedsiębiorstwo Komunalne THERMA realizuje wieloletni program przebudowy miejskiej sieci ciepłowniczej, polegający na likwidacji rurociągów parowych, wymianie starych rurociągów wodnych na sieci preizolowane, obniżaniu parametrów przesyłowych i modernizacji węzłów cieplnych. Zaowocował on już znacznym zmniejszeniem strat ciepła. Tylko w latach , w ciągu których przebudowano 9,5 km sieci, zaoszczędzono łącznie MWh energii cieplnej.

32 Projekty OZE realizowane w Bielsku Białej Kolektory słoneczne w Domu Opieki Samarytanin Potencjał energii użytecznej w rejonie Podbeskidzia 984 kwh/m2/a Skuteczność średnia 527 kwh/m2/a Ilość kolektorów płaskich typu Hevalex 20 szt. Uzysk energii 83,3 GJ/a Wartość ekwiwalentu w gazie > 3300 zł/a

33 Projekty OZE realizowane w Bielsku Białej Działalność Beskidzkiej Agencji Poszanowania Energii Przeszkolono ponad 200 audytorów energetycznych Zrealizowano liczne projekty przy współpracy z: gminami, spółdzielniami mieszkaniowymi, zakładami przemysłowymi Nawiązano współprace z ośrodkami naukowymi w kraju i zagranicą realizując m.in. określenie potencjału zasobów geotermalnych powiatu cieszyńskiego, pszczyńskiego, bielskiego i żywieckiego.

34 Projekty OZE realizowane w Bielsku Białej Działalność Beskidzkiej Agencji Poszanowania Energii

35 Gmina Bielsko Biała laureat III edycji Konkursu na najbardziej efektywną energetycznie gminę w Polsce W organizowanym co 2 lata przez Krajową Agencję Poszanowania Energii konkursie na najbardziej efektywną energetycznie gminę, w kategorii miast powyżej 100 tys. mieszkańców zwyciężyło Bielsko Biała. Nagrody w postaci dyplomu, statuetki i 10 tys. zł. zostały wręczone w Warszawie 30 kwietnia w obecności ambasadorów Danii i Wielkiej Brytanii oraz przedstawicieli Ministerstwa Gospodarki i kilku urzędów centralnych.

36 Nagroda Trofeum Energetyczne Europy dla Książnicy Beskidzkiej Bruksela r.

37 Projekt Szkoła ZEROemisyjna Wieloetapowy projekt ekologiczny Szkoła ZEROemisyjna realizowany w jednym z Gimnazjów w Bielsku Białej, ma na celu przekształcenie budynku w pierwszą w okolicy w pełni przyjaznąśrodowisku placówkę oświatową. Główny cel projektu: to 20% prądu elektrycznego na potrzeby szkoły pokrywane przez system paneli fotowoltaicznych. Dlaczego 20%? Wartość ta jest ściśle związana z planem działań na rzecz zrównoważonej energii (SEAP), który został przyjęty 26 stycznia 2010 r. przez Radę Miejską Bielska Białej, w ramach uczestnictwa w europejskiej inicjatywie Porozumienia między Burmistrzami Zakładany efekt ekologiczny 5,3 tony CO2 niewyemitowanego do atmosfery w skali roku

38 Projekt Szkoły ZEROemisyjne Przy założeniu wprowadzenia podobnego projektu do wszystkich szkół podstawowych, gimnazjalnych i ponad gimnazjalnych ( ok. 90 placówek ) przyjmując, iż zużywają on ok. 50 % więcej energii elektrycznej oraz przy założeniu, uzyskania podobnego efektu jak w przypadku pionierskiej szkoły możemy przyjąć, że uzyskamy : 5,3 x 90 x 150% = 715 ton nie wyemitowanego CO₂ w ciągu roku

39 Założenia do Planu Zaopatrzenia w Ciepło, Energię Elektryczną i Paliwa Gazowe dla gminy Bielsko Biała Uchwała RM z 18 listopada 2003 r.

40 Główne wnioski i uwarunkowania założeń do planu: Priorytet system ciepłowniczy, bo: niekorzystny trend zmniejszania z roku na rok sprzedaży ciepła z sytemu ciepłowniczego, dużą wrażliwość społeczną na wzrost ceny ciepła, niestabilny rynek pracy w Bielsku Białej na co mogą się nałożyć dodatkowe zwolnienia pracowników zatrudnionych w przedsiębiorstwach ciepłowniczych, konieczność budowy nowego źródła ciepła lub gruntownej modernizacji istniejących urządzeń energetycznych, ograniczony wpływ miasta na poziom cen ciepła kształtowanych przez PKE SA Zespół Elektrociepłowni Bielsko Biała.

41 Plan Zaopatrzenia w Ciepło, Energię Elektryczną i Paliwa Gazowe dla gminy Bielsko Biała Uchwała Nr LXIV/2096/2006 Rady Miejskiej w Bielsku Białej z dnia 24 października 2006 Roku

42 Uchwała Nr LXIV/2096/2006 Rady Miejskiej w Bielsku Białej z Dnia 24 Października 2006 roku 2 Działania w restrukturyzacji systemu ciepłowniczego miasta Bielska Białej, podejmowane w ramach Planu", ukierunkować w szczególności na: 1. Utrzymanie kosztów wytwarzania i dystrybucji ciepła w miejskim systemie ciepłowniczym, na warunkach konkurencyjności usług na lokalnym rynku ciepła. 2. Odbudowę technicznie wyeksploatowanych zdolności wytwórczych w źródle ciepła zlokalizowanych w centrum obciążenia cieplnego południowego systemu ciepłowniczego. 3. Monitorowanie zmian w otoczeniu i wewnątrz systemów energetycznych miasta.

43 Porozumienie pomiędzy miastem Bielsko Biała, PK THERMA i PKE 1 grudnia 2008 r. określenie docelowego zapotrzebowania ciepła, decyzje o kierunku przebudowy i organizacji systemu ciepłowniczego miasta. KORZYŚCI: mniejsza emisja CO2, stabilizacja cen w obliczu opłat za emisję CO2, bezpieczeństwo dostaw ciepła.

44 Konferencja inicjująca Covenant of Mayors Podczas konferencji inicjującej Covenant of Mayors w 2008 r., w której wzięło udział ponad 300 przedstawicieli miast, głównie skupionych w Energie Cités Europa. Moderatorem tego spotkania był dyrektor stowarzyszenia EC Gerard Magnin. Na późniejszą konferencję prasową zastało zaproszonych 41 burmistrzów (prezydentów) miast, które zainicjowały Covenant of Mayors a miasta przedstawiono mediom jako liderów realizowanych projektów ochrony klimatu.

45 Podpisaliśmy! Bielsko Biała przystąpiło do Porozumienia między Burmistrzami podpisując deklarację 10 go lutego 2009 r. podczas pierwszej Ceremonii Porozumienia między Burmistrzami w Brukseli.

46 Plan działań na rzecz zrównoważonej energii dla miasta Bielsko Biała SEAP ( Sustainable Energy Action Plan )

47 Wyniki inwentaryzacji linia bazowa 1990 Sektor emisji Wielkość emisji [ MgCO₂ ] Urząd Miasta budynki, wyposażenie/urządzenia Usługi budynki, wyposażenie/stacjonarne Budynki mieszkalne Oświetlenie miejskie Przemysł Transport Pozostałe źródła emisji SUMA

48 Wyniki inwentaryzacji 2008 Sektor emisji Wielkość emisji [ MgCO₂ ] Urząd Miasta budynki, wyposażenie/urządzenia Usługi budynki, wyposażenie/stacjonarne Budynki mieszkalne Oświetlenie miejskie Przemysł Transport Pozostałe źródła emisji SUMA

49 Prognoza emisji 2020 Sektor emisji Wielkość emisji [ MgCO₂ ] Urząd Miasta budynki, wyposażenie/urządzenia Usługi budynki, wyposażenie/stacjonarne Budynki mieszkalne Oświetlenie miejskie Przemysł Transport Pozostałe źródła emisji SUMA

50 Planowanie osiągnięcia celu Sektor Emisji Urząd Miasta budynki, wyposażenie/urządzenia Usługi budynki, wyposażenie/stacjonarne Budynki mieszkalne Oświetlenie miejskie Przemysł Transport Pozostałe źródła emisji SUMA Zmiana w stosunku do roku bazowego (1990) 4,6% 7,9% ogółem Wielkość emisji z wyłączeniem przemysłu Zmiana w stosunku do roku bazowego (1990) z wyłączeniem przemysłu 8,1% 1,9% POTENCJAŁ redukcji emisji jest szacowany na około Mg CO2 do roku 2020 Należy podkreślić, że największy potencjał redukcji emisji tkwi w racjonalizacji zużywanej energii, zwłaszcza energii cieplnej. Najistotniejsze obszary potencjalnej redukcji to: Termomodernizacja budynków Zmiana wzorców zachowań (oszczędność energii) Zastosowanie urządzeń i technologii energooszczędnych Wykorzystanie odnawialnych źródeł energii Zmiana przyzwyczajeń transportowych

51 Scenariusze

52 Scenariusze

53 Scenariusze

54 Scenariusze 20% 304,5 mln zł

55 Przyjęty Plan Działań

56 Przyjęty Plan Działań Plan Działań na rzecz Zrównoważonej Energii jest dokumentem strategicznym wyznaczającym ogólne cele i określającym środki ich realizacji w wymiarze ogólnym i podającym propozycje działań w wymiarze szczegółowym.

57 Demand side, supply side Demand Supply side

58 Smart city Własne źródła energii np.: Kolektory słoneczne Kotły na biomasę Biogazownie Pompy ciepła Ogniwa fotowoltaiczne Geotermia Elektrownie wiatrowe Elektrownie wodne Centrum Przetwarzania Danych Ciepło Gaz Energia elektryczna

59

60 Szacunkowe nakłady na stworzenie kompletnej sieci smart grid Scenariusz 1 Baza ok. 200 budynków użyteczności publicznej, Niezbędne wyposażenie: Liczniki + impulsatory wraz z instalacją do transmisji po sieciach + centrala + oprogramowanie 5 mln zł. Scenariusz 2 Baza ok. 200 budynków użyteczności publicznej, Niezbędne wyposażenie: Liczniki + impulsatory + urządzenia sterujące armaturą wykonawczą wraz z instalacją do dwukierunkowej transmisji po sieciach + centrala + odpowiednie oprogramowanie 40 mln zł.

61 Sieć Szerokopasmowa

62 Sieć Szerokopasmowa

63 Sieć Szerokopasmowa 59,8 km kanalizacji teletechnicznej w architekturze double ring zapewniającej redundancję przebiegu sygnału, Sieć będzie przechodzić przez ok. 900 działek, co wiązało się z ogromną pracą związaną z uzgodnieniami właścicielskimi (1218 uzgodnień), 3 główne węzły dystrybucji sygnału rozłożone symetrycznie na terenie miasta, z jednoczesnym zapewnieniem redundancji urządzeń i niezależnym od sieci energetycznej generatorem energii elektrycznej. 21 lokalnych punktów dystrybucji sygnału 294 węzły sieci z dostępem spełniającym standardy NGN/NGA (wymagane przez UE) w tym 51 punktów dostępu radiowego. 4 punkty Hot Spot

64 Sieć Szerokopasmowa Szacunkowy koszt realizacji projektu (zł) Całkowity koszt realizacji projektu ,97 zł Dofinansowanie z EFRR ( zakładane ) ,30 zł Wkład własny ,67 zł

65 Elementy smart city w Polsce Bielsko Biała. 10% do 15 % w zużyciu energii to 10% 15 % mniej inwestycji w budowę obiektów energetycznych. Jednocześnie to 10% 15% mniej emisji CO
