1 PROGRAM FUNKCJONALNO--UŻYTKOWY NAZWA ZAMÓWIENIA ADRES OBIEKTU BUDOWLANEGO REMONT OGRODZENIA PRZEDSZKOLA NR 26 PRZY UL. MŁODZIEŻOWEJ W TYCHACH TYCHY, Ul. Młodzieżowa 5 NAZWY I KOD CPV Usługi architektoniczne w zakresie obiektów budowlanych Usługi architektoniczne zagospodarowania terenu Roboty rozbiórkowe Wznoszenie ogrodzeń Roboty remontowe i renowacyjne ZAMAWIAJĄCY Gmina Miasta Tychy Wydział Przygotowania i Realizacji Inwestycji Tychy, al. Niepodległości 49 OPRACOWANIE Urząd Miasta Tychy, Wydział Przygotowania i Realizacji Inwestycji Barbara Pukocz-Pudełko Tychy, maj 2019 r. 1

2 SPIS TREŚCI I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia 1.1. Przedmiot zamówienia 1.2. Charakterystyczne parametry określające stan istniejący (orientacyjne) Założenia programowe Zakres zamówienia 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia Zakres prac projektowych 2.2. Warunki wykonania i odbioru prac projektowych 2.3. Warunki wykonania i odbioru robót budowlanych 2.4. Wymagania dotyczące organizacji robót budowlanych 2.5. Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 2.6. Wymagania dotyczące wykonania robót 2.7. Odbiory II. III. CZĘŚĆ INFORMACYJNA ZAŁĄCZNIKI 2

3 I. CZĘŚĆ OPISOWA PRZEDMIOTU ZAMOWIENIA 1. Opis ogólny przedmiotu zamówienia 1.1. Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie robót w zakresie remontu ogrodzenia terenu Przedszkola nr 26 przy ul. Młodzieżowej 5 w Tychach, tj. działki nr 5381/58 stanowiącej własność Gminy Miasta Tychy, pozostającej pod zarządem Przedszkola nr 26. Zamówienie obejmuje wszystkie prace wchodzące w zakres procesu budowlanego, począwszy od wykonania dokumentacji budowlano-wykonawczej, uzyskania zgody na prowadzenie robót budowlanych/zgłoszenia robót budowlanych oraz wykonania robót budowlanych. Przedmiot zamówienia ma być wykonany w oparciu o dokumentację przetargową oraz wizję lokalną w miejscu prowadzenia robót Charakterystyczne parametry określające stan istniejący (orientacyjne). Obszar nie znajduje się w rejestrze zabytków. Długość istniejącego ogrodzenia z podmurówką i metalowymi przęsłami ok 270 mb Brama wjazdowa do wykonania 1 sztuka Furtki wejściowe do wykonania 2 sztuki Założenia programowe. Podstawowym celem remontu jest: a) rozbiórka istniejącej betonowej podmurówki ogrodzenia dł. ok. 250 mb, rozbiórka istniejących przęseł ogrodzenia (oraz utylizacja). b) Wykonanie podmurówki pod nowe ogrodzenie/bądź zastosowanie gotowych elementów podmurówki z prefabrykatów betonowych w sytuacji, kiedy występuje różnica poziomów (np. od strony zachodniej) c) Wykonanie ogrodzenia systemowego np. typu Nyflor 2D Super lub równoważnego o wysokości 1,82 m. w kolorze antracytowym oraz wykonanie bramy wjazdowej o szerokości min 3,5 m i zaprojektowanie rozwiązania wjazdu oraz usytuowania miejsca na kontenery na śmieci. d) Montaż dwóch furtek wejściowych o szerokości min 1,0 m usytuowanie furtek do uzgodnienia z Dyrekcją placówki. e) Uporządkowanie terenu w sąsiedztwie ogrodzenia po robotach budowlanych. f) Naprawa nawierzchni z płytek chodnikowych po przeprowadzonych pracach. g) Wywóz i utylizacja materiałów z rozbiórki Zakres zamówienia ETAP I prace projektowe Opracowanie dokumentacji projektowej w zakresie koniecznym do wykonania robót budowlano-montażowych, uzyskanie wszystkich niezbędnych opinii, uzgodnień, zatwierdzeń. Zakres opracowania dokumentacji: 1. Projekt remontu ogrodzenia wraz z bramą oraz furtkami. ETAP II roboty budowlano-remontowe Zakres prac budowalnych: a) Prace rozbiórkowe podmurówki istniejącego ogrodzenia dł. ok. 250 m. 3

4 b) c) d) Wywóz i utylizacja materiału z rozbiórki. Elementy metalowe ogrodzenia należy wywieźć na złomowisko Wykonanie wykopów i fundamentów pod podmurówkę i słupki bram oraz furtki i bramę (Dopuszcza się zastosowanie podmurówki z gotowych betonowych prefabrykatów). Montaż ogrodzenia systemowego np. typu Nyflor 2D Super lub równoważnego o wysokości 1,82 m. Przyjmuje się ogrodzenia w kolorze Antarcytu. Parametry techniczne ogrodzenia stanowiącego przedmiot zamówienia: Panele Należy zaprojektować i zamontować panele (np. typu Nyflor 2D Super) wykonane z ciężkiej zgrzewanej siatki o szerokości 2500 mm i wysokości 1830 mm. Panele muszą być bardzo sztywne z zastosowanym systemem: drutów pionowych o gr. 6 mm i podwójnych drutów poziomych o gr. 8 mm. Panele muszą być jednostronnie zakończone ostrymi końcówkami o długości 30 mm, które można umieścić na górze ogrodzenia. Standardowy wymiar oczka 200x50 mm Kolor paneli Antracyt. Słup Słup typu D-LOX Profil prostokątny: 60x40 mm Grubość ścianki 2,00 mm Z zamontowanymi uchwytami na panele. Wyposażony w kapturek daszek z tworzywa sztucznego Wx: 6,19 m3 (dla grubości ścianki 2,00 mm) Ocynkowany wewnątrz i na zewnątrz, a następnie pokryty proszkiem poliestrowym (min. 60 mikrometrów) W kolorze paneli ogrodzenia wybrano kolor Antracytu. Furtki Rama furtki (np. typu Nylofor 2D Super) wykonana z profili stalowych o przekroju kwadratowym 60x60 lub 80x60 mm z wypełnieniem Ocynkowane i pokryte powłoką poliestrową Kolor Antracyt Słupy furtek o profilu kwadratowym zakończone kapturkiem, wyposażone w specjalne listwy do montażu paneli, wyposażone w blokadę wyjęcia skrzydła furtki Furtka ma zawierać zamek. Brama Rama bramy (np. typu Nylofor 2D Super) wykonana z profili stalowych o przekroju kwadratowym 60x60 lub 80x60 mm z wypełnieniem Ocynkowana i pokryta powłoką poliestrową Słupy bramy o profilu kwadratowym co najmniej 100x100x3 mm zakończone kapturkiem, wyposażone w specjalne listwy do montażu paneli, wyposażone w blokadę wyjęcia skrzydła bramy. Kolor Antracyt. Brama ma zawierać zamek. Technologia powlekania: Panele mają być wykonane z ocynkowanych drutów (min. 40g/m2), a następnie pokryte warstwą adhezyjną i warstwą poliestrową (min. 100 mikrometrów) 4

5 Słupki mają być ocynkowane wewnątrz i zewnątrz (min grubość powłoki 275g/m2 z obu stron), zgodnie z normą EN i pokryte warstwą podkładową, a na koniec proszkiem poliestrowym (min. 60 mikrometrów). 2. OPIS WYMAGAŃ ZAMÓWIENIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU 2.1. Zakres prac projektowych Zakres prac projektowych obejmuje: dokumentację projektową zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programem funkcjonalno użytkowym. Zamawiający wymaga: - opracowania dokumentacji opisującej przedmiot zamówienia, niezbędnej do zgłoszenia robót budowlanych, niewymagających pozwolenia na budowę, - wykonanie projektu wykonawczego remontu ogrodzenia szkolnego wraz z opisem technicznym - wykonanie specyfikacji technicznych wykonania i odbioru robót oraz przedmiaru - wykonanie dokumentacji powykonawczej 2.2. Warunki wykonania i odbioru prac projektowych Dokumentacja projektowa zostanie wykonana zgodnie z obowiązującymi przepisami techniczno-budowlanymi, a w szczególności Rozporządzeniem Ministra Infrastruktury z r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programem funkcjonalno użytkowym, zatwierdzoną przez Zamawiającego koncepcją architektoniczną oraz wymaganymi przez przepisy prawa normami. Wykonawca zapewni sprawdzenie dokumentacji projektowej pod względem poprawności opracowania, kompletności i zgodności z przepisami techniczno-budowlanymi oraz obowiązującymi Polskimi Normami, przez osobę(y) posiadającą(e) stosowne uprawnienia W trakcie prac projektowych Wykonawca jest zobowiązany uwzględnić w rozwiązaniach projektowych uwagi Zamawiającego i jego życzenia, o ile nie są sprzeczne z obowiązującymi przepisami i normami, sztuką budowlaną i programem funkcjonalnoużytkowym Dokumentacja projektowa zostanie sporządzona w 3 egzemplarzach wykonanych techniką tradycyjną na nośniku papierowym, z czego dwa otrzyma Zamawiający, który otrzyma także jeden egzemplarz (kopia bezpieczeństwa) w formie elektronicznej na odpowiednim nośniku (CD). Dokumentacja projektowa powinna być zaopatrzona w wykaz składających się na nią opracowań oraz pisemne oświadczenie, iż jest on kompletny i wykonany z należytą starannością Zamawiający zobowiązuje się do sprawdzenia i wniesienia ewentualnych uwag w ciągu 2 dni od dnia otrzymania dokumentacji projektowej W trakcie realizacji inwestycji, projektant zobowiązany jest do sprawowania nadzoru autorskiego, w szczególności do: stwierdzania w toku wykonywania robót budowlanych zgodności realizacji z projektem, uzgadniania możliwości wprowadzenia rozwiązań zamiennych w stosunku do przewidzianych w projekcie, zgłoszonych przez kierownika budowy lub inspektora z ramienia Urzędu Warunki wykonania i odbioru robót budowlanych Określenia podstawowe. Roboty, prace ogół działań, niezbędnych do podjęcia w ramach realizacji przez Wykonawcę przedmiotu zamówienia Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, 5

6 zaakceptowane przez Zamawiającego Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. Normy: Polskie Normy przenoszące europejskie normy zharmonizowane, europejskie aprobaty techniczne, wspólne specyfikacje techniczne, Polskie Normy przenoszące normy europejskie, normy państw członkowskich Unii Europejskiej przenoszące europejskie normy zharmonizowane, Polskie Normy wprowadzające normy międzynarodowe, Polskie Normy, polskie aprobaty techniczne. Normy obowiązujące: normy wynikające z obowiązujących przepisów prawa, Normy stosowalne: normy zatwierdzone przez Zamawiającego do stosowania dla realizacji zamówienia Specyfikacje techniczne: całość wymagań technicznych, określających wymagane cechy prac projektowych, robót budowlanych, materiałów i wyrobów budowlanych, w tym: terminologii, poziomu jakości wykonania, bezpieczeństwa, warunków badania, kontroli i przyjmowania robót budowlanych, jak też technik i metod budowy oraz wszystkie inne warunki o charakterze technicznym, jakie są niezbędne dla realizacji inwestycji. STWiORB zawierają, co najmniej: pis prac projektowych, zakresu i zawartości dokumentacji projektowej, oraz niezbędne wymagania związane z wykonaniem i kontrolą jakości projektowania w odniesieniu do postanowień norm; rac towarzyszących i robót tymczasowych; i urządzeń w odniesieniu do postanowień norm oraz niezbędne wymagania związane z ich przechowywaniem, transportem i kontrolą jakości; elementów, zastosowanych technologii w odniesieniu do postanowień norm, tolerancji wymiarowych, przerw technologicznych, a także wymagania specjalne; ych z kontrolą, badaniami oraz odbiorem robót budowlanych, materiałów, wyrobów budowlanych i urządzeń w nawiązaniu do dokumentów odniesienia; - dokumenty będące podstawą do wykonania prac projektowych i robót budowlanych, w tym normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne. budowlanych zgodnie z założoną jakością; konania przedmiaru i obmiaru oraz odbioru robót budowlanych. Dokumenty odniesienia - dokumenty będące podstawą do wykonania robót budowlanych, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne. Plan Jakości - dokument wyszczególniający specyficzne sposoby postępowania związane z jakością wyrobu, usługi, umowy lub przedsięwzięcia. Plan Bezpieczeństwa i Ochrony Zdrowia dokument opracowany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 6

7 Wymagania ogólne Wykonawca wykona obiekt z materiałów własnych zgodnie z dokumentacją projektową, zasadami wiedzy technicznej i obowiązującymi przepisami prawa, warunkami pozwolenia na budowę, Programem funkcjonalno-użytkowym oraz koncepcją architektoniczną zatwierdzoną przez Zamawiającego Wykonawca zakupi i dostarczy materiały, konstrukcje, maszyny i urządzenia niezbędne do wykonania obiektu, oraz wykona wszystkie towarzyszące roboty, prace i czynności niezbędne do wykonania obiektu Wykonawca uzyska zezwolenia na zajęcie chodników i jezdni dla potrzeb budowy, zapewni utrzymanie dróg dojazdowych do terenu budowy w trakcie prac w należytym stanie technicznym, a w przypadku wykorzystania do realizacji inwestycji dróg już istniejących zapewni przez cały okres realizacji inwestycji ich utrzymanie w stanie nie gorszym niż przed rozpoczęciem prac Wymagania dotyczące organizacji robót budowlanych Wykonawca zapewni prowadzenie dokumentacji budowy w sposób zgodny z obowiązującymi przepisami Prawa budowlanego Wykonawca zorganizuje i zapewni kierowanie budową w sposób zgodny z dokumentacją projektową i obowiązującymi przepisami w tym przepisami BHP, Planem Bezpieczeństwa i Ochrony Zdrowia (BIOZ), a także zapewnieni spełnienie warunków przeciwpożarowych określonych w obowiązujących przepisach Wykonawca wykona wszystkie prace wstępne potrzebne do zorganizowania zaplecza socjalno-technicznego i terenu budowy, doprowadzi instalacje niezbędne do jego funkcjonowania oraz wyposaży w odpowiednie obiekty drogi montażowe Wykonawca zabezpieczy i utrzyma warunki bezpiecznej pracy i pobytu osób wykonujących czynności związane z budową i nienaruszalność ich mienia służącego do pracy. Wykonawca zapewni utrzymanie ładu i porządku na terenie budowy, a po zakończeniu robót usunięcie poza teren budowy wszelkich maszyn, urządzeń i materiałów, a także tymczasowego zaplecza oraz pozostawienie całego terenu budowy i robót oraz terenów przyległych w stanie uporządkowanym Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń Wszelkie wyroby i materiały budowlane oraz urządzenia zastosowane przez Wykonawcę przy realizacji inwestycji, powinny odpowiadać, co do jakości wymogom dla wyrobów dopuszczonych do obrotu i stosowania w budownictwie zgodnie z przepisami prawa budowlanego, a w szczególności zgodnie z art. 10 ustawy Prawo budowlane, jak i wymaganiom dokumentacji projektowej Atesty i certyfikaty jakości materiałów i urządzeń. Przed wykonaniem badań i jakości materiałów przez Wykonawcę, Zamawiający może dopuścić do użycia materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w dokumentacji projektowej i specyfikacjach technicznych. W przypadku materiałów, dla których atesty są wymagane przez specyfikacje techniczne, każda partia dostarczona do robót będzie posiadać atest określający w sposób jednoznaczny jej cechy. Produkty przemysłowe będą posiadać atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego badań. Kopie wyników tych badań będą dostarczone przez Wykonawcę Zamawiającemu. Materiały posiadające atest a urządzenia ważne legitymacje mogą być badane w dowolnym czasie. Jeżeli zostanie stwierdzona niezgodność ich właściwości ze specyfikacjami technicznymi to takie materiały i/lub urządzenia zostaną odrzucone Wykonawca zobowiązany jest przed wbudowaniem materiałów, uzyskać od Zamawiającego zatwierdzenie zastosowania tych materiałów przedkładając próbki oraz dokumenty wymagane ustawą Prawo budowlane Wykonawca zapewni odpowiednie oprzyrządowanie, potencjał ludzki oraz wymagane materiały do zbadania, na żądanie Zamawiającego, jakości wbudowanych materiałów i wykonanych robót, a także do sprawdzenia ilości zużytych materiałów. 7

8 2.6. Wymagania dotyczące wykonania robót Wszystkie wykonane roboty będą zgodne z dokumentacją projektową i z innymi przepisami obowiązującymi. W przypadku zaistnienia rozbieżności Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentacji, a o ich wykryciu winien natychmiast powiadomić Zamawiającego Przy wykonywaniu robót należy uwzględniać instrukcje producenta materiałów oraz przepisy związane i obowiązujące, w tym również te, które uległy zmianie lub aktualizacji. W przypadku istnienia norm, atestów, certyfikatów, instrukcji, aprobat technicznych, świadectw dopuszczenia nie wyszczególnionych dokumentacji projektowej i specyfikacjach technicznych a obowiązujących, Wykonawca ma również obowiązek stosowania się do nich Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w Programie funkcjonalno-użytkowym i dokumentacji projektowej Odbiory Odbiorom podlegają zgłoszone Zamawiającemu zakończone etapy prac, robót i czynności, roboty zanikające i ulegające zakryciu, a także odbiór końcowy Wykonawca jest zobowiązany do informowania Zamawiającego nie później niż na 3 dni przed zdarzeniem (zaniknięcie, zakrycie) o terminach zakrycia robót ulegających zakryciu, oraz o terminach zaniknięcia robót zanikających. Jeżeli Wykonawca nie poinformował o tych faktach Zamawiającego zobowiązany jest odkryć roboty lub wykonać odpowiednie odkrywki niezbędne do zbadania robót, a następnie przywrócić roboty do stanu poprzedniego, na swój koszt W przypadku stwierdzenia przy odbiorze prac, robót, czynności, a także z czynności odbioru robót zanikających i ulegających zakryciu wad, tj. braków w wykonanych pracach, robotach, czynnościach, dokumentacji ich dotyczącej lub innego rodzaju usterek lub uchybień w stosunku do ich zamierzonego na dzień odbioru stanu Zamawiający ma prawo odmówić odbioru i wyznaczyć termin do usunięcia tych wad Odbiór końcowy ma na celu przekazanie Zamawiającemu ustalonego przedmiotu umowy do eksploatacji po sprawdzeniu jego należytego wykonania i przeprowadzeniu przewidzianych w przepisach badań, prób technicznych, rozruchów instalacyjnych i innych. Gotowość do odbioru końcowego Wykonawca zgłosi Zamawiającemu w formie pisemnej,a także udostępni Zamawiającemu całość wymaganej prawem dokumentacji powykonawczej W dniu podpisania protokołu końcowego robót Wykonawca przekaże Zamawiającemu całość wymaganej przepisami prawa dokumentacji powykonawczej, 2.8. Dokumenty do odbioru robót. Do odbioru końcowego Wykonawca jest zobowiązany przygotować m.in. następujące dokumenty: i certyfikaty wbudowanych materiałów, 8

9 II. CZĘŚĆ INFORMACYJNA 1. PRZEPISY PRAWNE I NORMY ZWIAZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA BUDOWLANEGO 1.1. Podstawowe przepisy, które należy zastosować w dokumentacji projektowej: a) Ustawą z dnia r. Prawo budowlane t. j. Dz. U nr 0 poz z późniejszymi zmianami. b) Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego t. j. Dz. U. z 2012 Nr 462 z późniejszymi zmianami. c) Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego t. j. Dz. U. z 2013 Nr d) Rozporządzeniem Ministra Środowiska z dnia 23 grudnia 2011 r. w sprawie dokumentacji hydrogeologicznej i dokumentacji geologiczno inżynierskiej t. j. Dz.U. z 2011 Nr 291, poz e) Ustawą z dnia r. o ochronie przyrody t.j. Dz. U. z 2013 r. Nr 627 z późniejszymi zmianami. f) Rozporządzeniem Ministra Infrastruktury z dnia z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia t. j. Dz.U. z 2003r. nr 120, poz. 1126). g) Rozporządzeniem Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 2001 r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej - t. j. Dz. U. Nr 38 poz. 455). h) Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r. w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie t.j. Dz. U. z 1995 Nr 25, poz. 133). 9

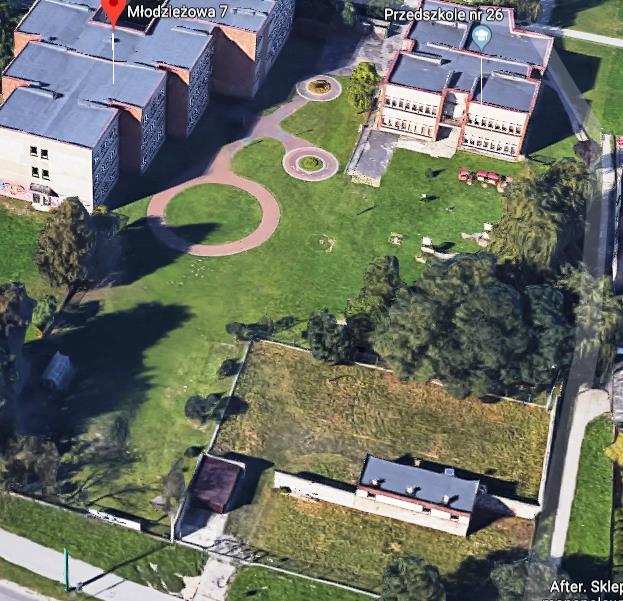

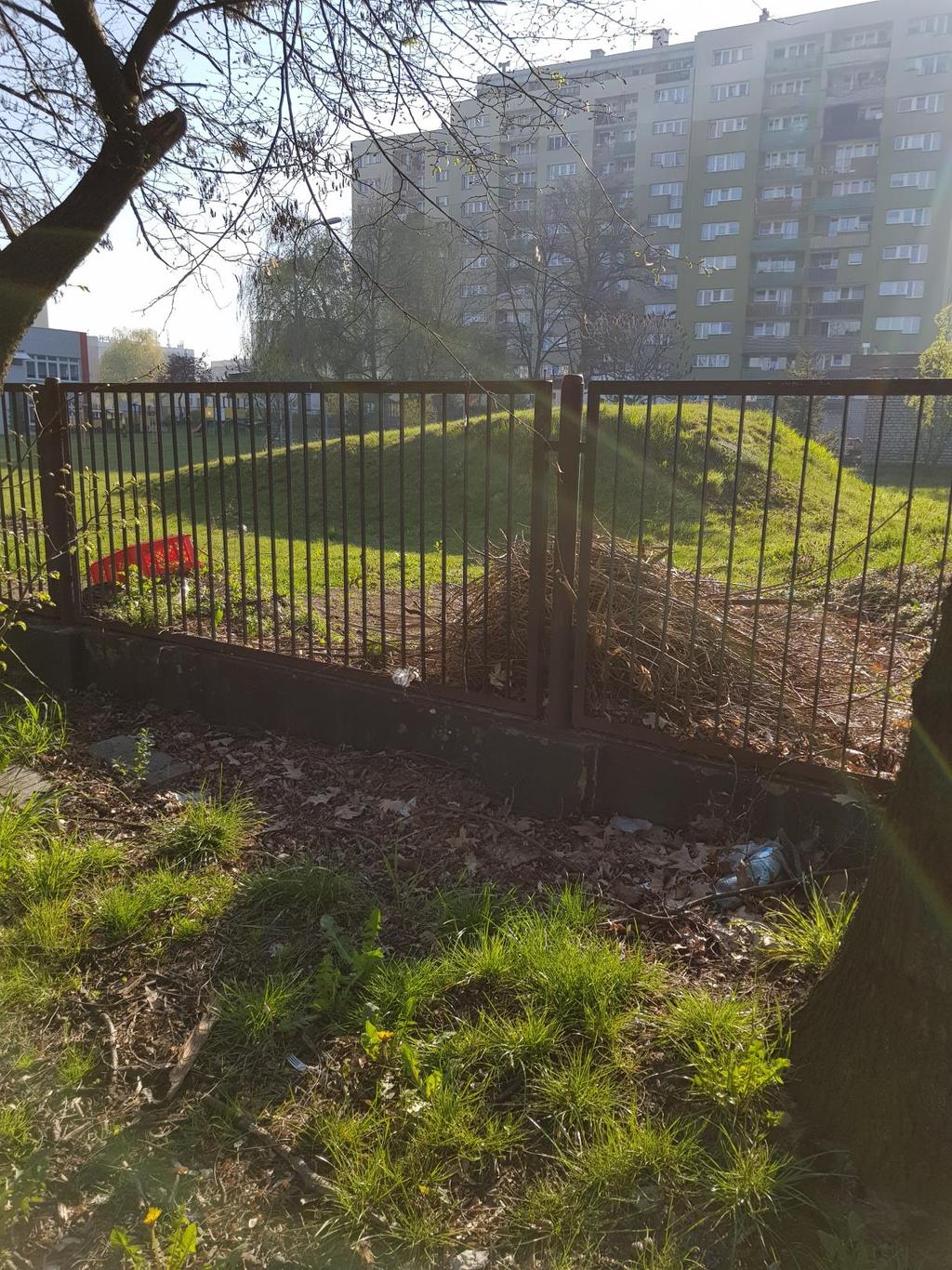

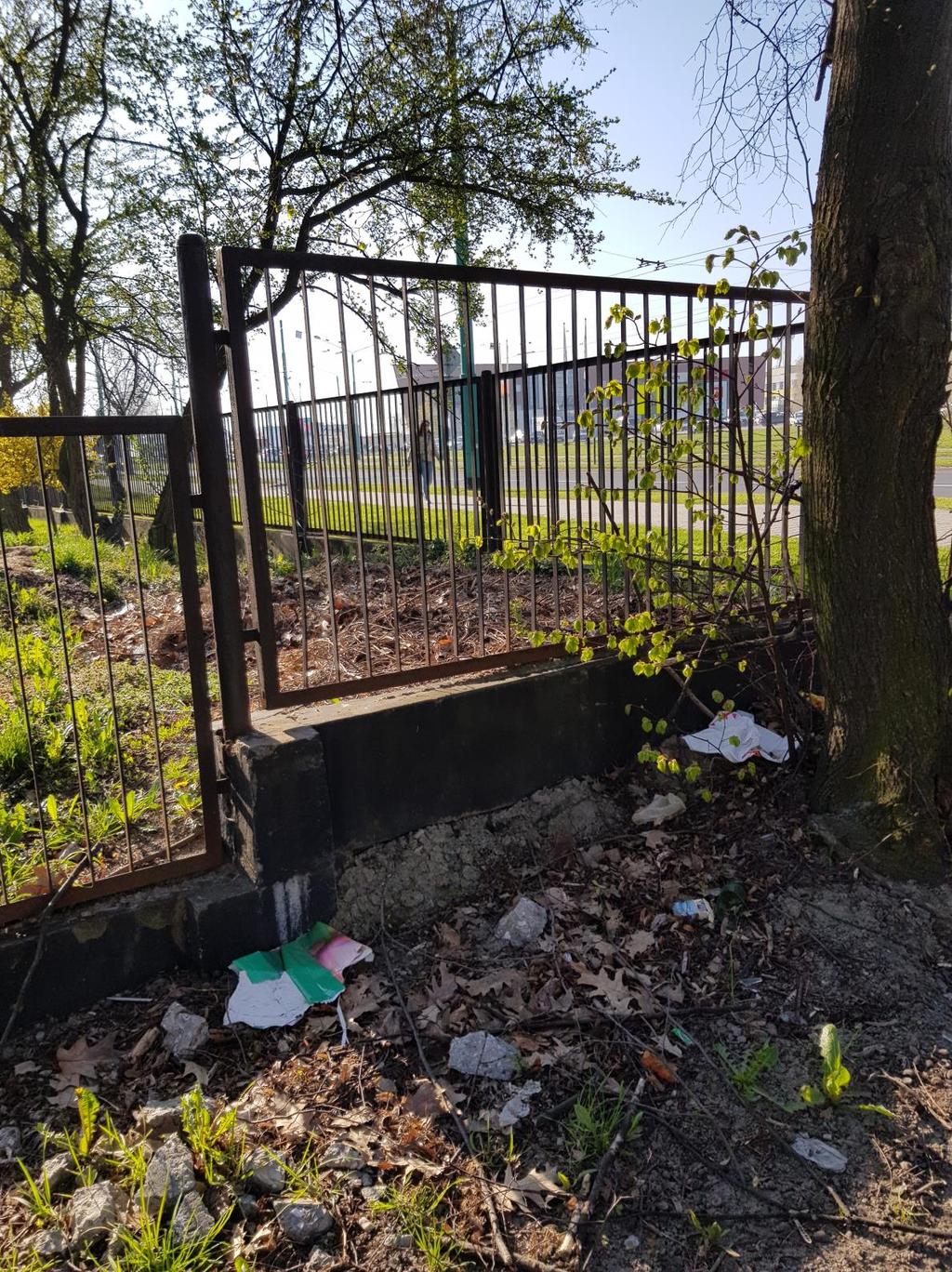

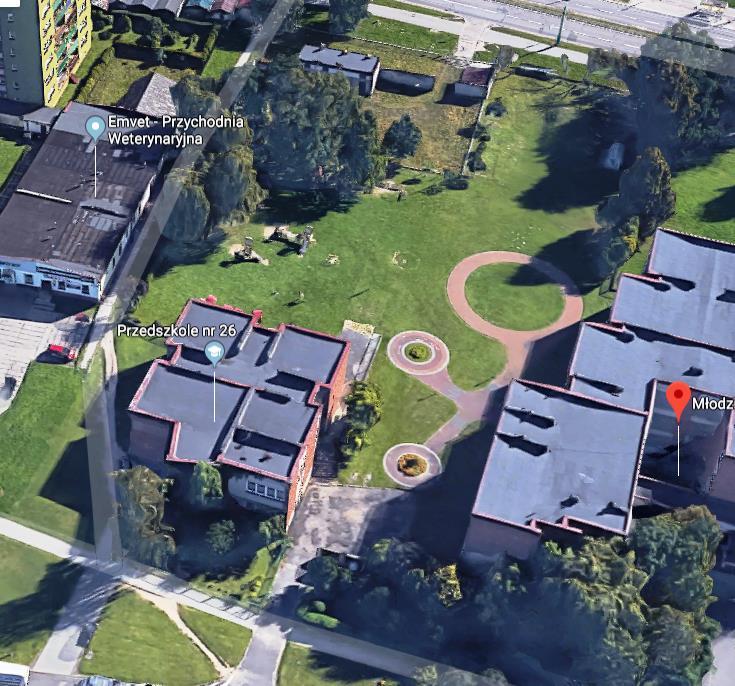

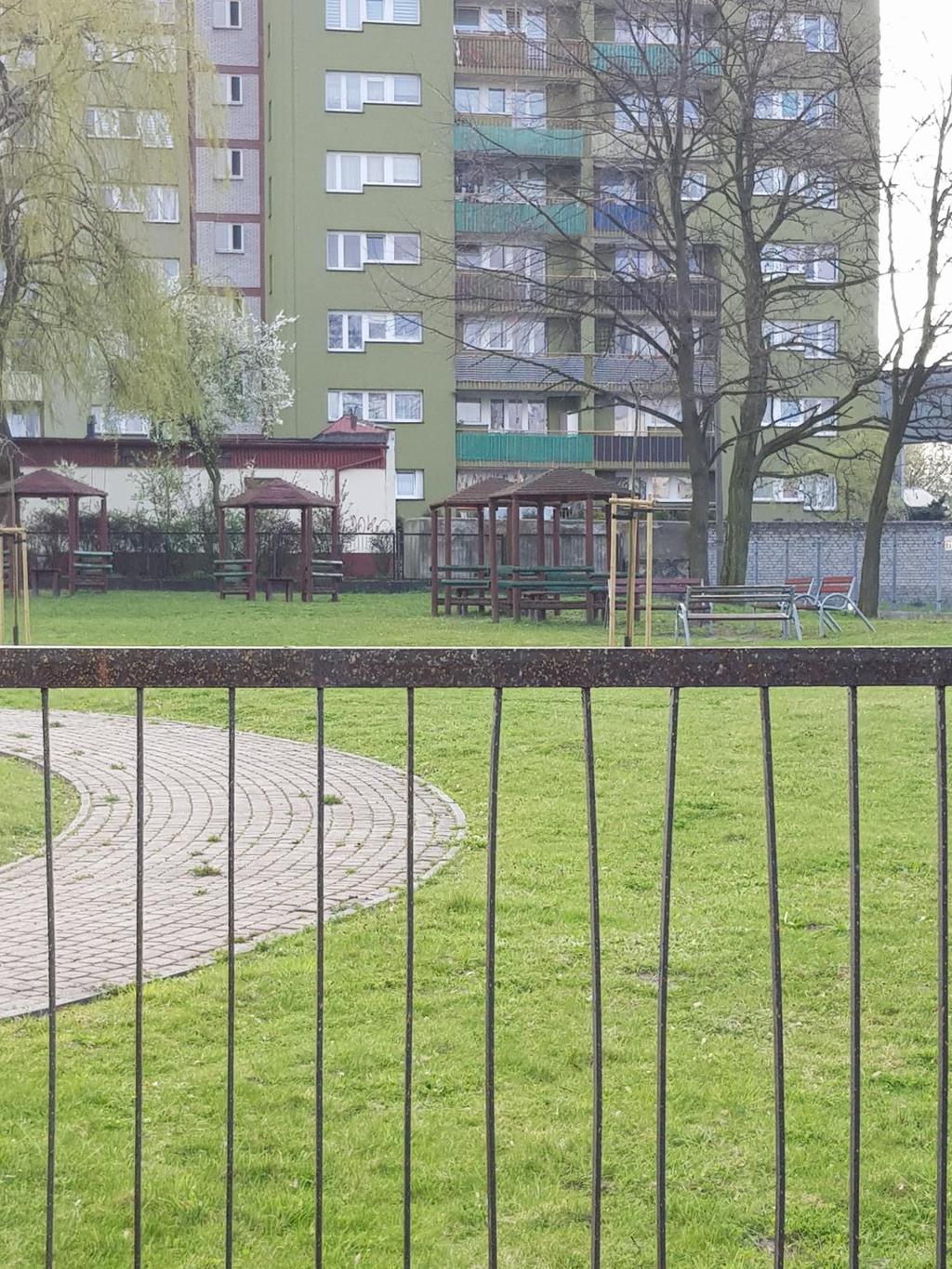

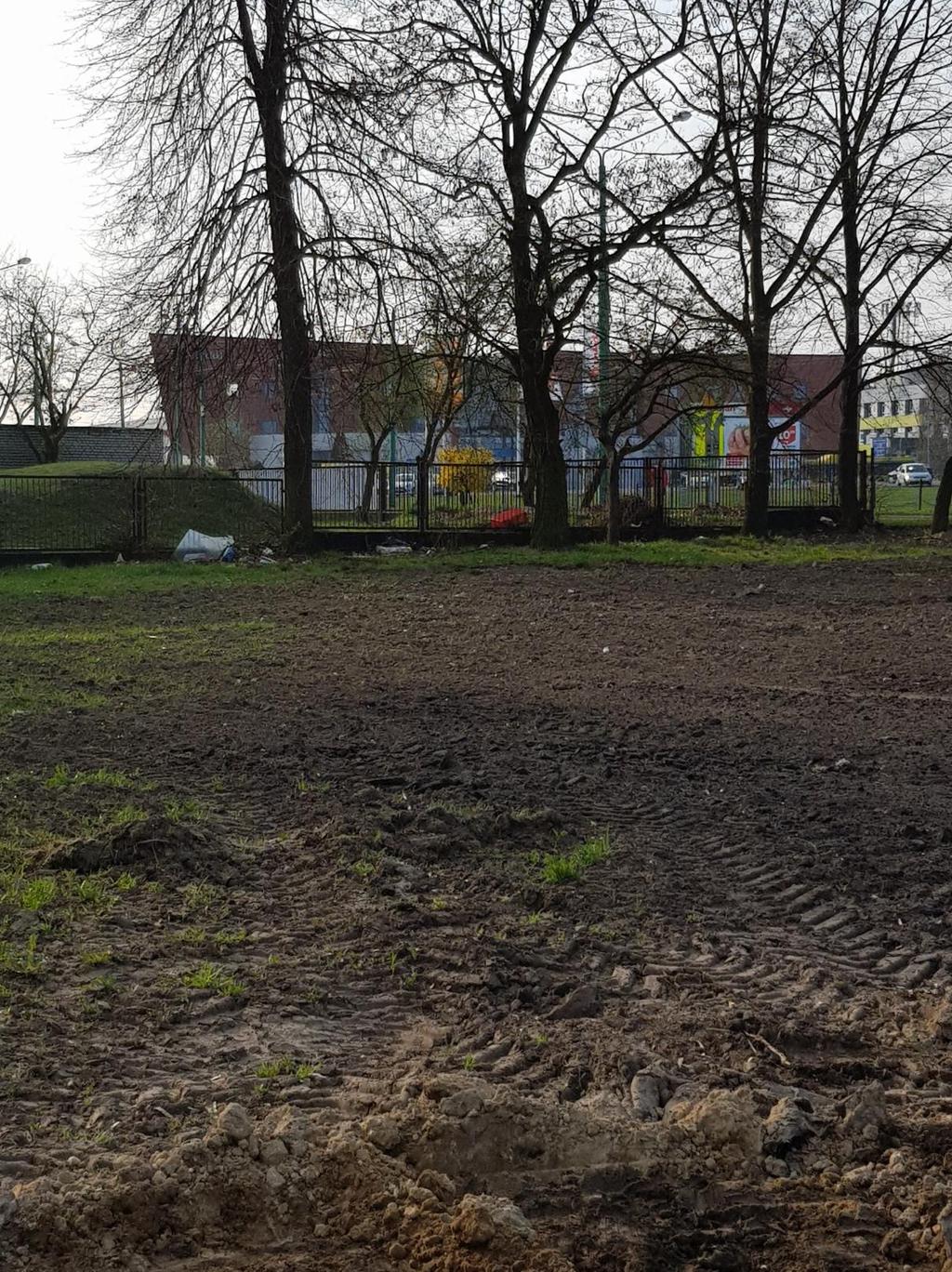

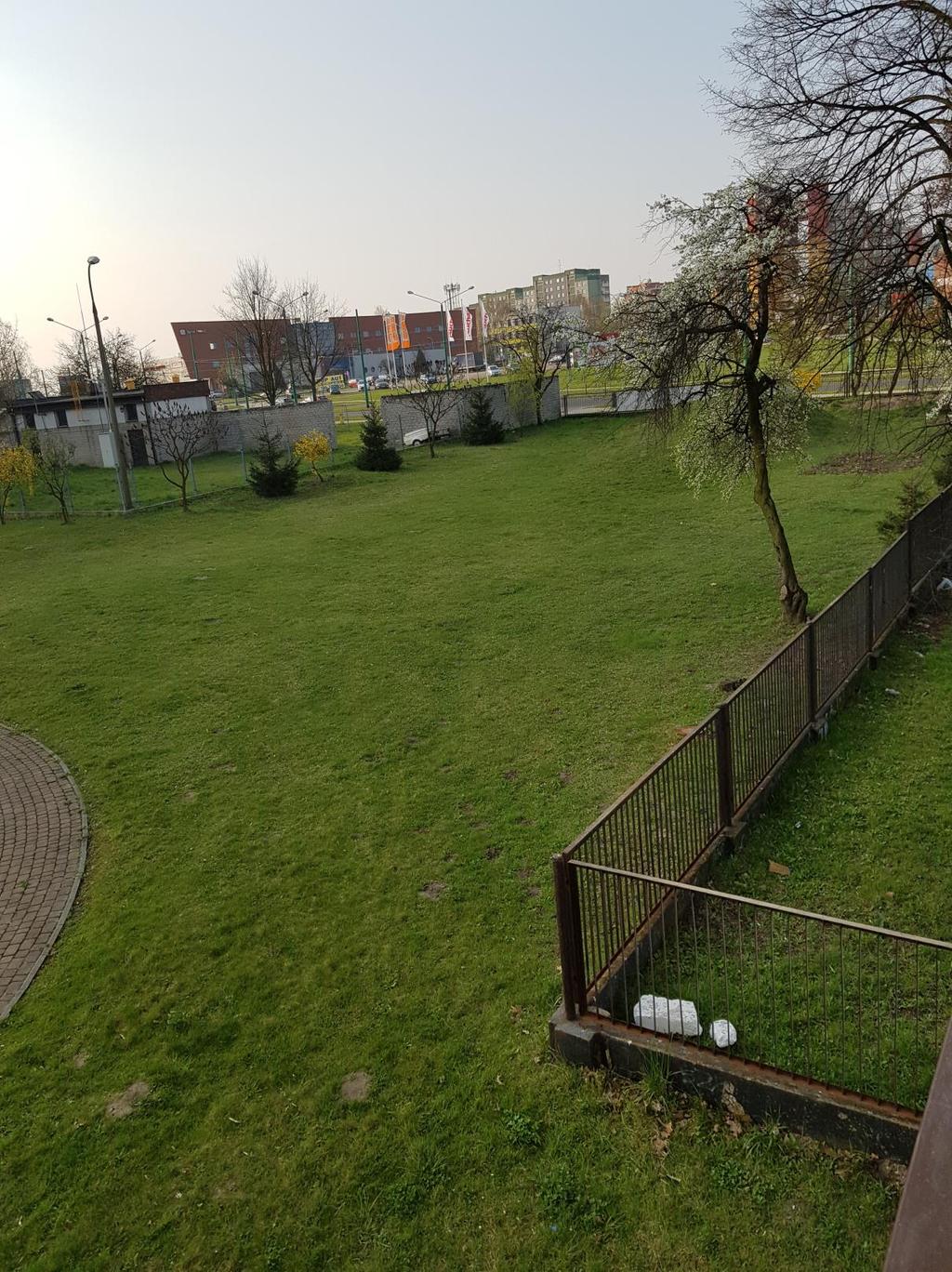

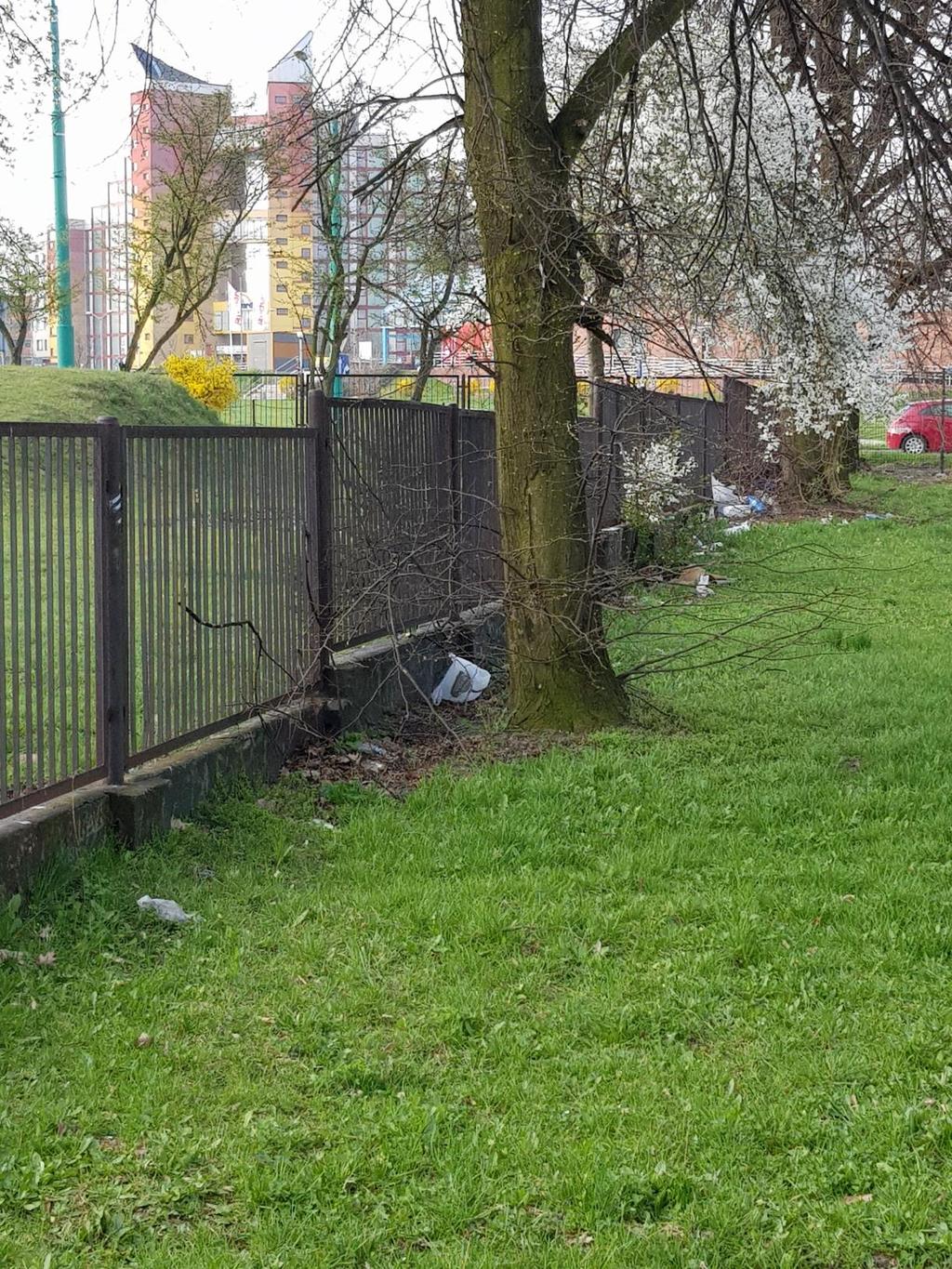

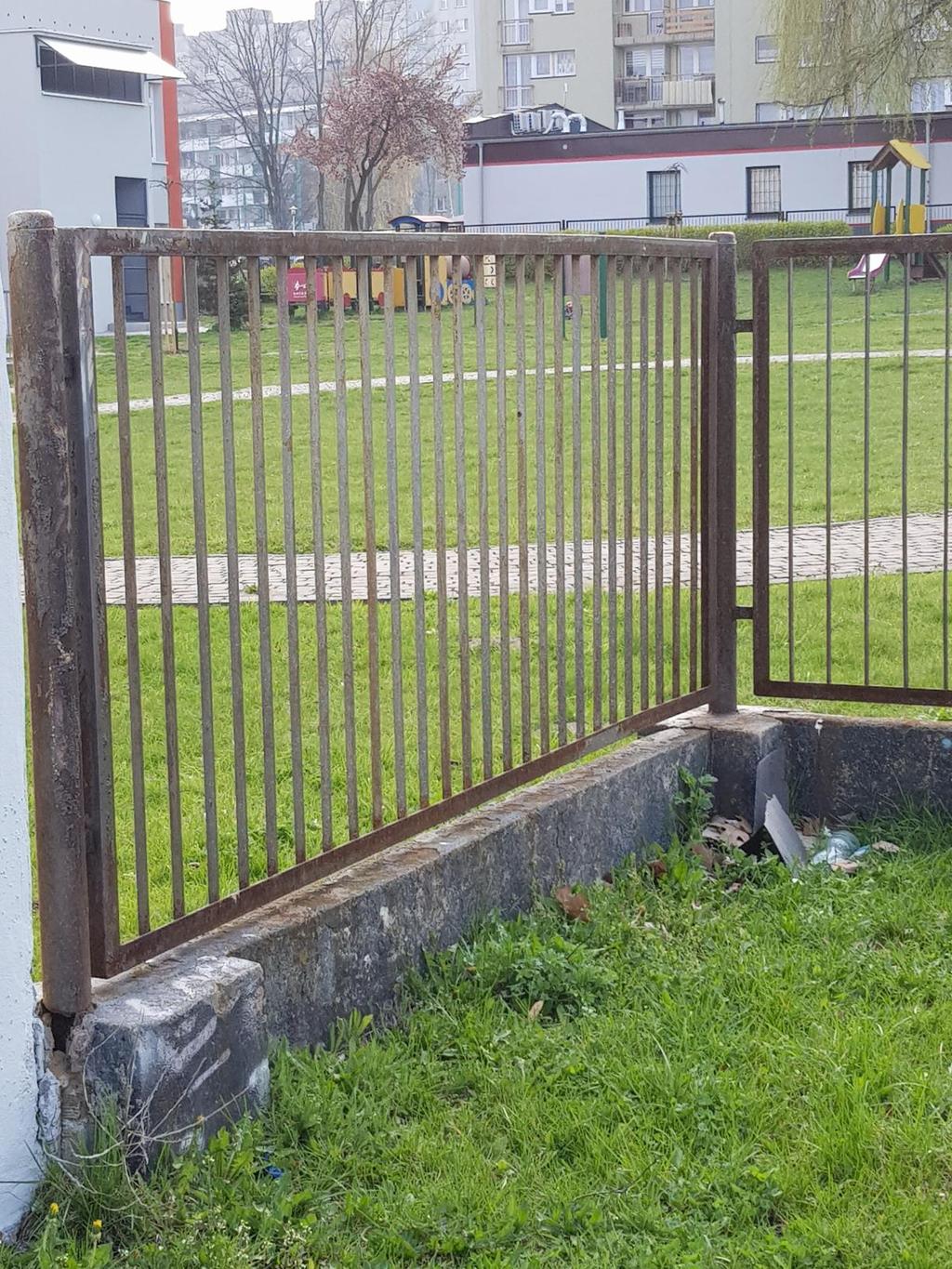

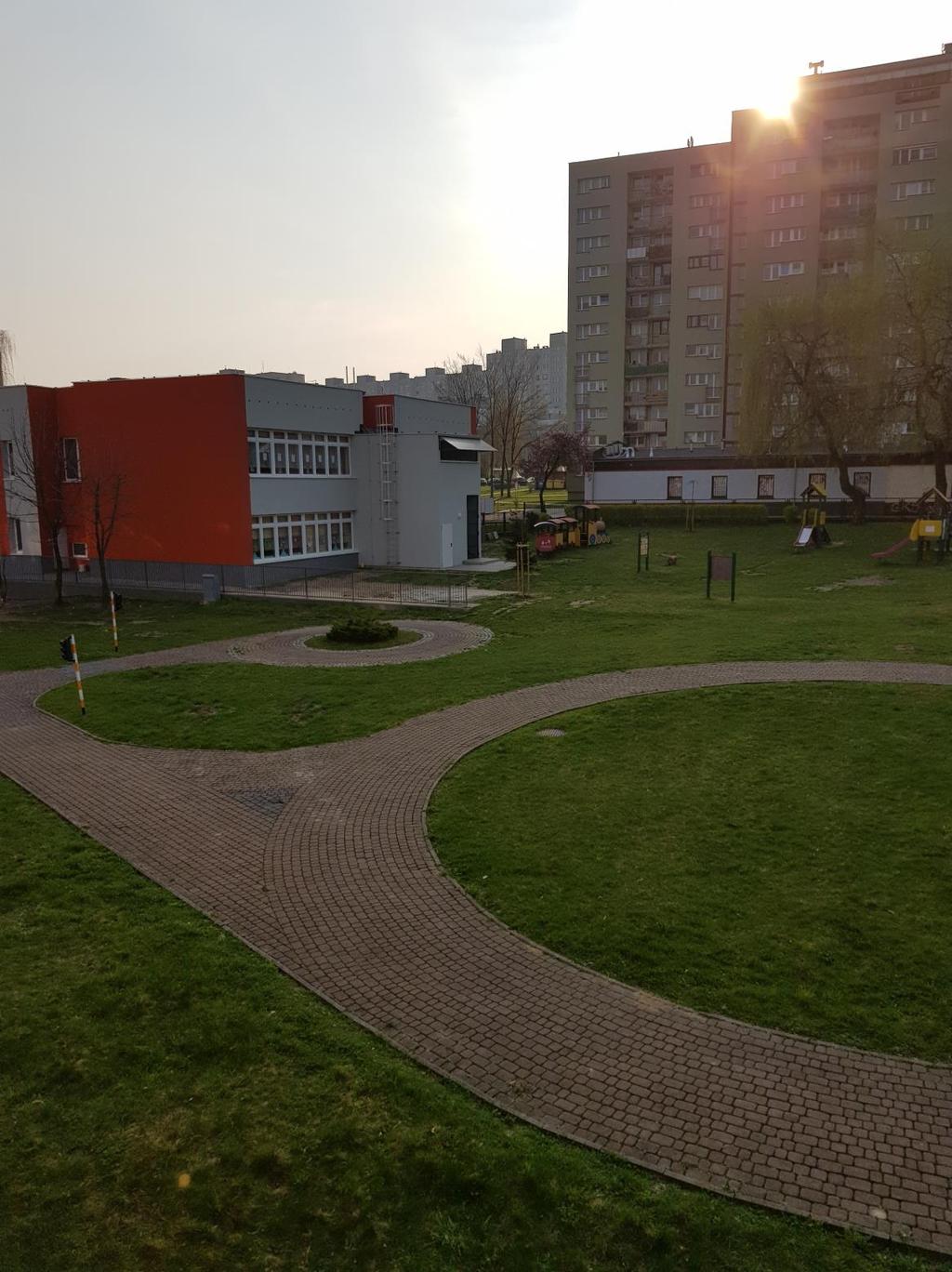

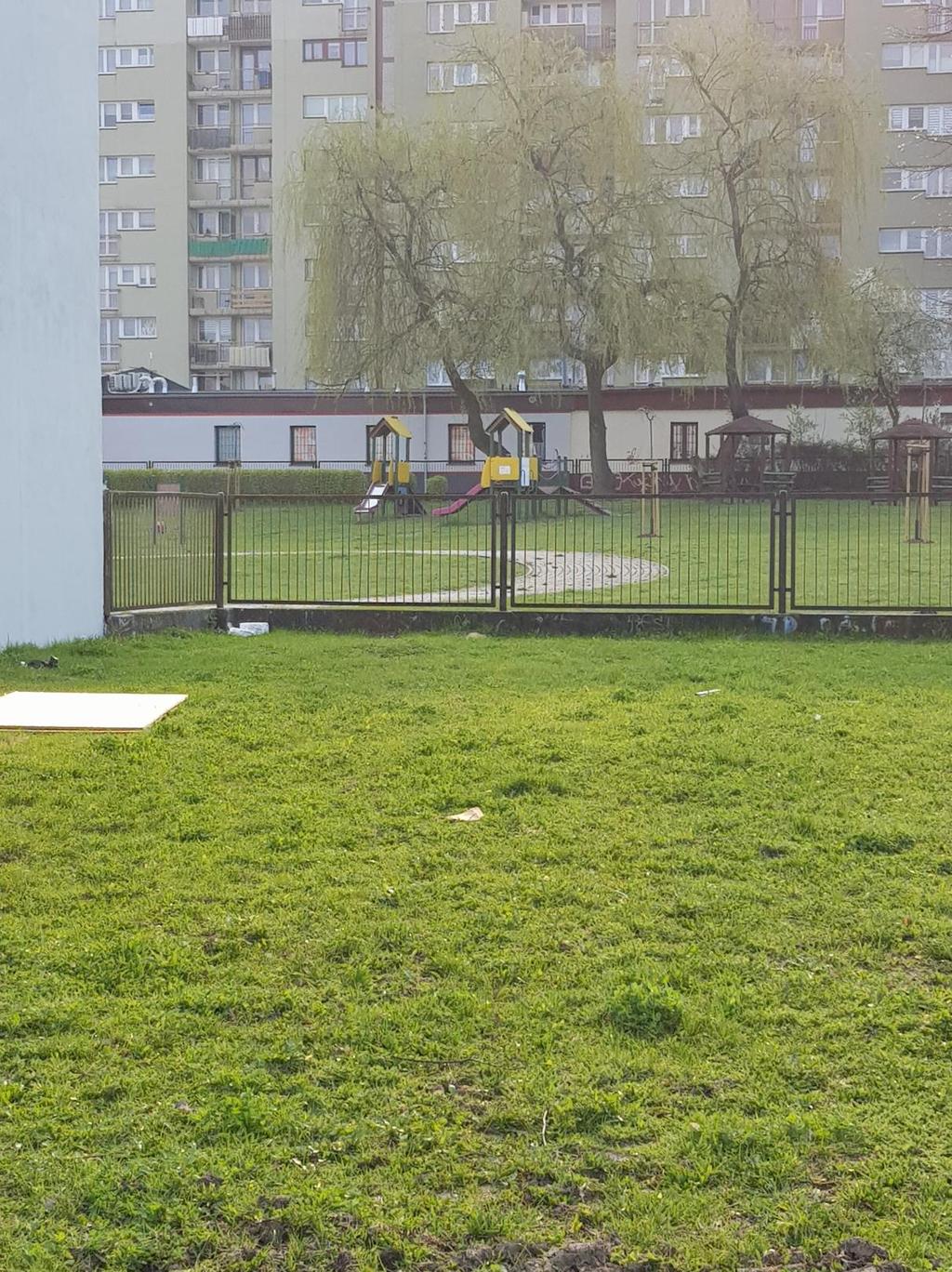

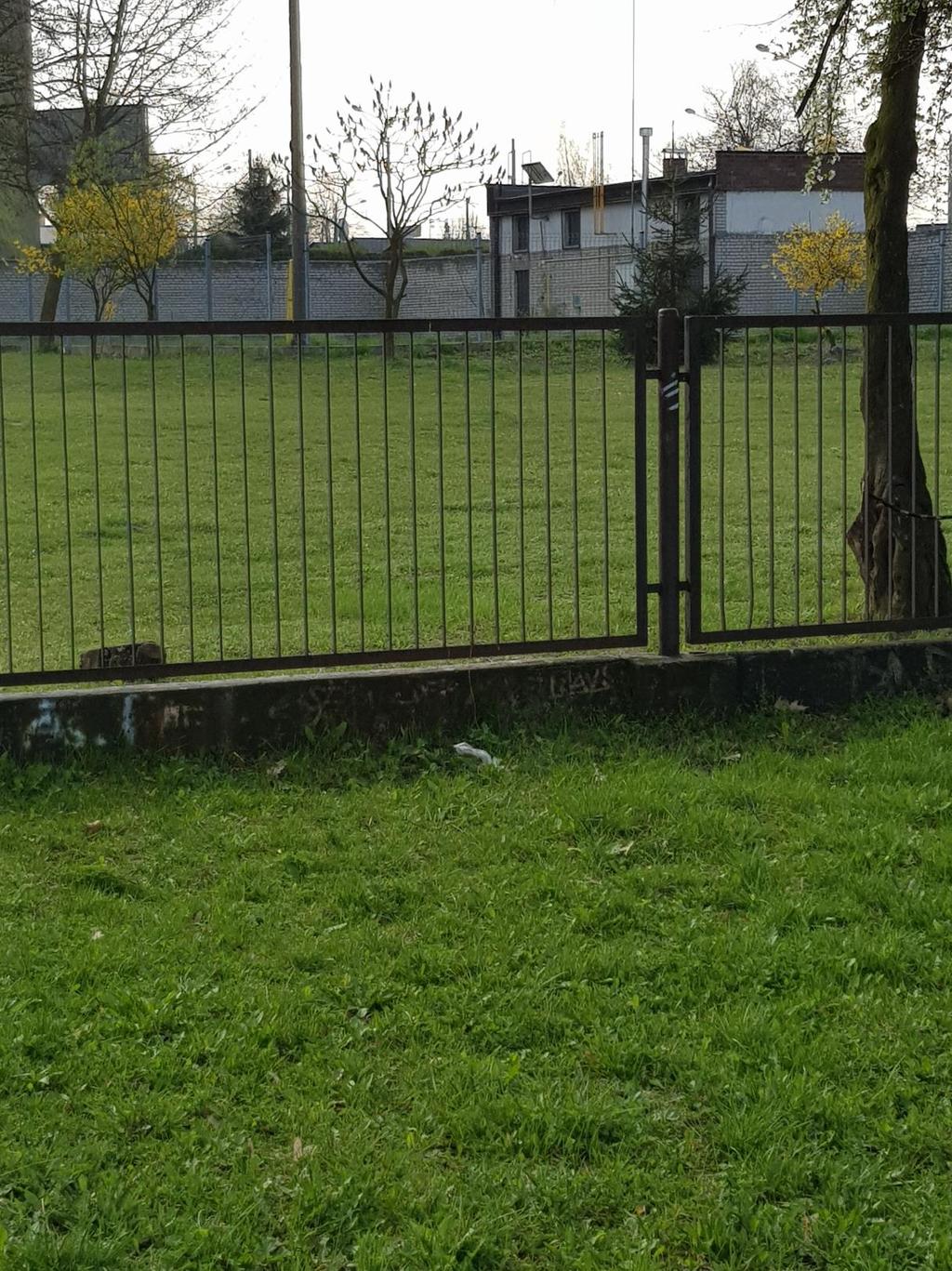

10 III. Załączniki Zdjęcia obrazują stan istniejący ogrodzenia Przedszkola nr 26 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21 Powered by TCPDF (
