1 K-660:206/PL str. KATALOG CZĘŚCI ZAMIENNYCH Kotłów gazowych centralnego ogrzewania SPARE PARTS CATALOGUE For gas central heating boilers CATALOGO DE REPUESTOS Calderas a gas КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ газовых отопительных котлов ERSATZTEILKATALOG für Gasheizungskessel CATALOGO DEI PEZZI DI RICAMBIO per le caldaie a gas Dwufunkcyjnych Combi A.C.S. y C.C. Двухконтурных Zweinfunktion per il riscaldamento e la produzione di acqua calda sanitaria typ / type / tipo/ типа / Typ Jednofunkcyjnych System Solo C.C. Oднoконтурных Einfunktion per il solo riscaldamento typ / type / tipo/ типа/typ s.a. ul. Długa 3, Świebodzice Infolinia export@termet.com.pl market@termet.com.pl termet@termet.com.pl serwis@termet.com.p

2 K-660:206/PL str.2 WPROWADZENIE Katalog części zamiennych kotła grzewczego przeznaczony jest głównie dla sprzedawców i punktów usługowych zajmujących się zamawianiem i rozprowadzaniem części, naprawą i konserwacją kotła w okresie gwarancyjnym i pogwarancyjnym. Katalog zawiera rysunek zestawieniowy kotła na którym pokazane są jego części i zespoły ich położenie i sposób zamocowania w wyrobie. Każda część na rysunku oznaczona jest numerem (pozycją), pod którym w odpowiedniej tabeli podawane są: nazwa, nr rysunku oraz opis miejsca zamontowania. Te części, których nie można było pokazać na rysunku występują w tabelach pod odpowiednią liczba porządkową. Przy zamawianiu określonych części należy powołać się na niniejszy katalog podając pełną nazwę części lub zespołu oraz nr rysunku. INTRODUCTION Spare parts catalogue is dedicated mainly for salesmen and servicing stations that deal with ordering and selling spare parts for boilers as well as repairing and making all maintenance operations of boilers during guarantee period and after it. Spare parts catalogue includes the assembly drawing of the boiler where its components, assemblies and their localisation and way of its fastening in the product are presented on. Every spare part on the drawing has its own number (item), which is stated in a proper table with a name of a part, its drawing number and a description of the a place where a component is installed in. The parts that could not be presented on the drawing are listed in tables below the proper ordinal number. To order a part it is necessary to refer to this Spare Parts Catalogue and give a full name of a spare part or its drawing number. INTRODUCCIÓN Repuestos de calderas a gas tienen la intención principalmente para las ventas y puntos de servicio encargados de ordenar y distribución de piezas, reparación y mantenimiento de calderas durante el servicio de garantía y postgarantía. El catálogo incluye dibujo de conjunto de las calderas que se muestran en las piezas y conjuntos de su localización y modo de colocación en el dispositivo. Cada pieza monstrada el el dibujo tiene su numero (posición), con qual corresponde propia tabla donde se indica el nombre de pieza, número y descripción de la instalación. Estas piezas, que no podían ser mostradas en la figura están en las mesas en el número ordinal correspondiente. Al ordenar piezas de repuesto por favor invocar este catálogo repitiendo el nombre completo de la pieza o conjunto, y el número de dibujo. ВВЕДЕНИЕ Каталог запасных частей газовых котлов центрального отоплени предназначен прежде всего для продавцов и фирм занимающихся сервисом, ремонтом, консервацией в течении гарантийного и после гарантийного срока. В каталоге находятся сборочный чертёж который указывает узлы и элементы котла, их расположение и метод крепления в котле. Кажлая часть на сборочном чертеже обозначена номером (позиция) под котором в соответствующей табели находится: наименоване, номер чертежа, описание места установления и вид. Части которых не возможно указать на сборочным чертеже находятся в табели под соответствующим порядковым номером. При заказе определённых части надо создаться на настоящий каталог подавая полное наименование части или узла а также номер чертежа. EINWEISUNG Der Ersatzteilkatalog für die Heizungskessels ist hauptsächlich für Verkäufer und Kundendienst bestimmt, die sich mit Bestellen und Verteilen des Teiles, mit Reparatur und Konservierung des Kessels beschäftigen. Das Verzeichnis enthält die Zusammenstellungszeichnung des Kessels auf welchem sind die Teile, Baugruppen, deren Platzierung und die Art des Befestigung in der Gerät, gezeigt. Jeder Teil ist auf der Zeichnung mit eine Nummer bezeichnet (Position), unter deren, in der angemessenen Tabelle werden die Details mit der Benennung, Zeich.-Nr. und Platzierung, zu finden. Diese Teile, die auf der Zeichnung zu zeigen nicht möglich waren, treten in den Tabellen unter angemessen Ordnungszahl auf. Bei Bestellung bestimmter Details sollte die Benennung oder Bezeichnung der Teile und die Zeichnungsnummer genannt werden.

3 K-660:206/PL str.3 INTRODUZIONE Il catalogo di ricambi è dedicato soprattutto ai rivenditori e ai nostri centri di assistenza tecnica che si occupano della preparazione degli ordini, distribuzione ricambi, assistenza, riparazioni e manutenzioni delle caldaie sia per prodotti che rientrano nel periodo di garanzia che per prodotti fuori garanzia. Il catalogo contiene il disegno esploso che rappresenta tutti i componenti/gruppi, la loro posizione, ed il modo del loro montaggio nel prodotto. Ogni pezzo sul disegno è contraddistinto da un numero (posizione) con il quale viene classificato nella tabella adatta con l'indicazione delle principali caratteristiche (nome del pezzo di ricambio, numero del disegno (il codice), descrizione della posizione di montaggio).i pezzi di ricambio che non possono essere mostrati sul disegno esploso sono indicati nelle tabelle con un numero ordinale corrispondente. Per ordinare il pezzo di ricambio occorre fare il riferimento al presente catalogo indicando il nome completo del componente/gruppo ed il numero del disegno (il codice).

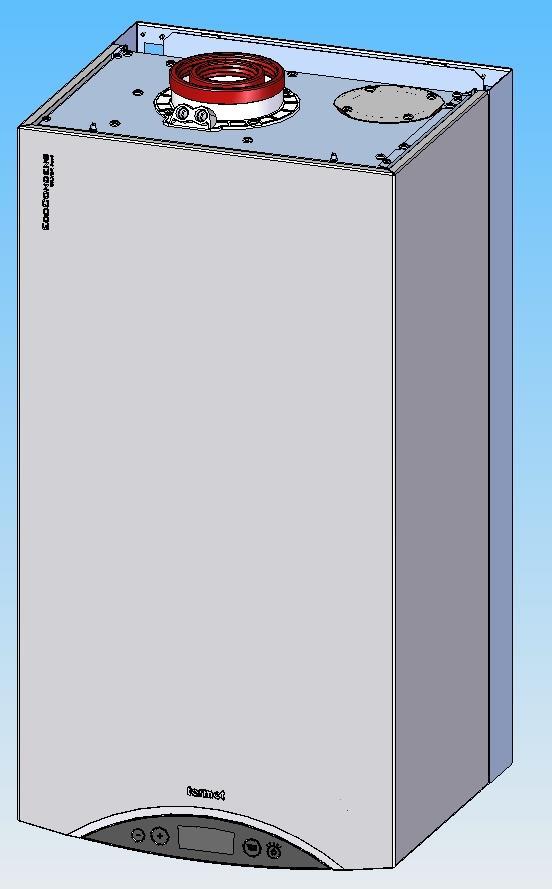

4 K-660:206/PL str.4 Widok ogólny kotłów General view of the boilers Vista general de las calderas Общий вид котлов/vista generale della caldaia Totalansicht der Kessel

5 K-660:206/PL str.5 Podstawowe elementy kotła dwufunkcyjnego typ / Main component of a combi boiler type/ Componentes principales de una caldera A.C.S. y C.C. tipo / Основные элементы двухконтурного котла типа/ Hauptbestandsteile des Kessels Typ/ Componenti principali della caldaia per riscaldamento e produzione di 55 a.c.s. tipo U O2 U3 6 Z7 Z2 2 O2 O2 5 O5 0 O6 8 2 S 7 O4 U4 Z3 Z 4 H2 EcoCondens SILVER plus-20 PWM WKD /DE EcoCondens SILVER plus-25 PWM WKD /DE EcoCondens SILVER plus-35 PWM WKD /DE EcoCondens SILVER plus-20 PWM WKD EcoCondens SILVER plus-25 PWM WKD EcoCondens SILVER plus-35 PWM WKD

6 K-660:206/PL str.6 Podstawowe elementy kotła dwufunkcyjnego typ / Main component of a combi boiler type/ Componentes principales de una caldera A.C.S. y C.C. tipo / Основные элементы двухконтурного котла типа/ Hauptbestandsteile des Kessels Typ/ Componenti principali della caldaia per riscaldamento e produzione di a.c.s. tipo 55 U O2 U3 6 Z7 Z2 2 O2 O2 5 O5 0 O6 8 2 S 7 O4 U4 Z3 Z 4 H3 EcoCondens SILVER plus-20 INT WKD /DE EcoCondens SILVER plus-25 INT WKD /DE EcoCondens SILVER plus-35 INT WKD /DE EcoCondens SILVER plus-20 INT WKD EcoCondens SILVER plus-25 INT WKD EcoCondens SILVER plus-35 INT WKD

7 K-660:206/PL str.7 Podstawowe elementy kotła dwufunkcyjnego typ / Main component of a combi boiler type/ Componentes principales de una caldera de C.C. tipo / Основные элементы двухконтурного котла типа/ Hauptbestandsteile des Kessels Typ/ Componenti principali della caldaia per riscaldamento e produzione di a.c.s. tipo 55 U O2 U Z7 Z2 U2 O2 5 O6 O5 8 O4 H4 2 S 7 U4 Z3 Z 4-20 PWM WKJ /DE -25 PWM WKJ /DE -35 PWM WKJ /DE -20 PWM WKJ PWM WKJ PWM WKJ

8 K-660:206/PL str.8 Podstawowe elementy kotła dwufunkcyjnego typ / Main component of a combi boiler type/ Componentes principales de una caldera de C.C. tipo / Основные элементы двухконтурного котла типа/ Hauptbestandsteile des Kessels Typ/ Componenti principali della caldaia per riscaldamento e produzione di a.c.s. tipo 55 U O2 U3 6 Z7 Z2 2 U2 O2 5 O5 0 O6 8 2 S 7 O4 H5 U4 Z3 Z 4-20 INT WKJ /DE -25 INT WKJ /DE -35 INT WKJ /DE -20 INT WKJ INT WKJ INT WKJ

9 K-660:206/PL str.9 Rys./Drawing/Fig./Zeichnung/Рисунок/Disegno Hydroblok z pompą PWM (kotły jednofunkcyjne) Hydraulic group with PWM pump (system boiler) Grupo hidráulico con bomba PWM (calderas de C.C.) Гидроблок с насосом PWN (котлы одноконтурные) Hydroblock mit PWN Pumpe (Einfunktionkessel) Gruppo idraulico con circolatore modulante PWM (caldaie per solo riscaldamento) H

10 K-660:206/PL str.0 Rys./Drawing/Fig./Zeichnung/Рисунок/ Disegno Hydroblok z pompą INT (kotły jednofunkcyjne) Hydraulic group with INT pump (system boiler) Grupo hidráulico con bomba INT (calderas de C.C.) Гидроблок с насосом INT (котлы одноконтурные Hydroblock mit INT Pumpe (Einfunktionkessel) Gruppo idraulico con circolatore INT (caldaie per solo riscaldamento) H

11 K-660:206/PL str. Rys./Drawing/Fig./Zeichnung/Рисунок/Disegno Hydroblok z pompą PWM (kotły dwufunkcyjne) Hydraulic group with PWM pump (combi boiler) Grupo hidráulico con bomba PWM (calderas de A.C.S. y C.C.) Гидроблок с насосом PWN (котлы двухконтурные) Hydroblock mit PWN Pumpe (Zweifunktionkessel) Gruppo idraulico con circolatore PWM (caldaie per riscaldamento e produzione di a.c.s.) H /DE /DE /DE- Kotły/boilers/calderas/ котлы/kessel 20 kw 25 kw 35 kw 20 kw/de 25 kw/de 35 kw/de

12 K-660:206/PL str.2 Rys./Drawing/Fig./Zeichnung/Рисунок Hydroblok z pompą INT (kotły dwufunkcyjne) Hydraulic group with INT pump (combi boiler) Grupo hidráulico con bomba INT (calderas de A.C.S. y C.C.) Гидроблок с насосом INT (котлы двухконтурные) Hydroblock mit INT Pumpe (Zweifunktionkessel) Gruppo idraulico con circolatore INT (caldaie per riscaldamento e produzione di a.c.s.) H /DE /DE /DE- Kotły/boilers/calderas/ котлы/kessel/caldaie 20 kw 25 kw 35 kw 20 kw/de 25 kw/de 35 kw/de

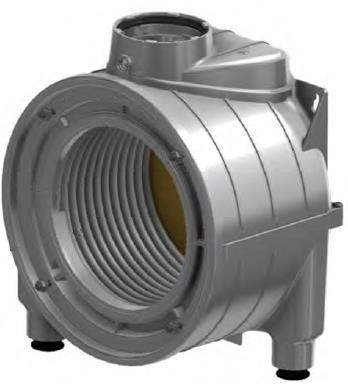

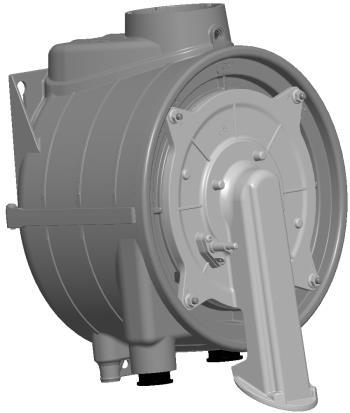

13 K-660:206/PL str Rys./Drawing/Fig./Zeichnung/Рисунок /Disegno 2 Wymiennik ciepła spaliny-woda Patrz tabela Flue-gas water heat exchanger See table Intercambiador de calor gases de escape-agua ver table Теплообменник продукты сгорания-вода см. Таблицу Abgas-Wasser Wärmetauscher s. Tabelle Scambiatore primario fumi/acqua Vedi tabella

14 K-660:206/PL str.4 typ / type / tipo / типа / Typ/ tipo Rys./Draw./Fig./Zeichnung/Рису нок/ fig. Panel sterowania S INT Control Panel S INT Panel de control S INT Панель управления S INT Steuerer S INT Pannello di di controllo S INT Rys.Draw./Fig./Zeichnung/Рису нок/fig. Panel sterowania S PWM Control Panel S PWM Panel de control S PWM Панель управления S PWM Steuerer S PWM WKD Dwufunkcyjnych / Combi / A.C.S. y C.C. / Двухконтурных / Zweinfunktion/per riscaldamento e produzione di a.c.s /DE lub/or/o/или/oder/oppure L L/DE z korpusem/con il corpo Z /DE lub/or/o/или/oder/oppure /DE Panel z OpenTherm i LIN z korpusem/ Pannello con Open Therm e LIN con il corpoz620z WKJ Jednofunkcyjnych / System/ Solo C.C. / Oднoконтурных / Einfunktion/per solo riscaldamento /DE lub/or/o/или/oder/oppure L L/DE z korpusem/con il corpo Z /DE lub/or/o/или/oder/oppure /DE Panel z OpenTherm i LIN z korpusem /Pannello con Open Therm e LIN con il corpo Z niebieski blue azul синий blau brązowy brown marrón коричневый braun czarny black negro черный schwarz żółto/zielony yellow/green Amarillo/verde желто-зеленый gelb / grün zielony green verde зеленый grün szary gray gris серый grau czerwony red rojo красный rot biały white blanco белый weiß blu marrone nero giallo/verde verde grigio rosso op bianco o L + N - r MIFLEX W0T-2 HV

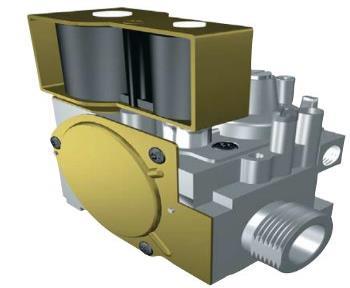

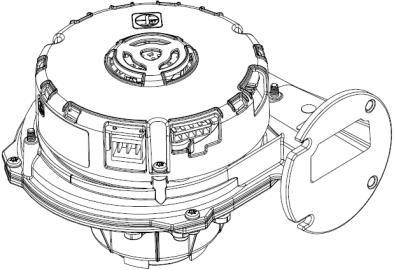

15 K-660:206/PL str.5 Wykaz części zamiennych kotłów gazow ych centralnego ogrzewania List of spare parts for gas central heating boilers Lista de piezas de repuesto para las calderas de calefacción central a gas Перечень запчастей газовых отопительных котлов, Der Ersatzteilkatalog für die Heizungskessels. Elenco dei pezzi di ricambio per le caldaie a gas Lp. Ordinal Number Поз. Pos. Miejsce montażu Placement No Поз. на рисунке Platzierung Zeich.Nr Posición en el dibujo o en la foto de la caldera/ Posizione sul disegno o nella foto della caldaia Nazwa Name of a part Наименование узла Benennung Nombre de conjunto ( pieza ) Nome del gruppo (pezzo) Numer rysunku Drawing number чертежа Zeich.Nr Fig. (símbolo comercial) Numero di disegno (codice commerciale) Ilość Quantity К-во шт. Menge Cantidad / un producto Quantità/per un prodotto Miejsce montażu Placement No Поз. на рисунке Platzierung Zeich.Nr Instalado en la caldera Montato nella caldaia Widok poglądowy Drawing Рисунок Zeichnung Dibujo o la foto de repuesto Disegno Zespół wentylatora Z Natalini -20. Fan Ventilador Вентилятор Bläser Ventilador Ventilatore Zawór gazowy Z Natalini Z Natalini lub/or/o/или/oder/oppure Z na gaz/for gas 2Ls-G Gas Valle Válvula de gas Газовый клапан Gasventil Válvula de gas Valvola gas Z typ / type / tipo/типа/typ/tipo SIT SIGMA 848

16 3. 3 4a. 3.2 Pompa wodna Water pump Bomba Водяный насос Wasserpumpe Circolatore Odpowietrznik z uszczelką Desaireador con una junta Air vent with a gasket Воздухоотводчик с прокладкой Entlüfter mit Dichtung Valvola di sfiato aria con guarnizione Z typ / type / tipo/типа/typ CB.OTMSL INT 5/5 element a hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Z typ / type / tipo/типа/typ Yonos PARA 5/7 PWM element a hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Z typ / type / tipo/типа/typ Yonos PARA 5/6B PWM element a hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Z do pompy / for a pump / para bomba / для насоса / zur Pumpe/ per circolatore K-660:206/PL str.6 INT -35 PWM -20 PWM -25 PWM

17 4. 3 Płytowy wymiennik ciepła woda-woda Plate water water heat exchanger Intercambiador de calor de placas agua-agua Пластинчатый теплообменник вода-вода Wasser-Wasser Plattewärmetauscher Scambiatore di calore secondario a piastre acqua/acqua element hydrobloku element of a hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico K-660:206/PL str.7 Dwufunkcyjny Two-function A.C.S. y C.C. Z Двухконтуоный typ / type / tipo/типа/typ Kombikessel E5T nr art per il riscaldamento e la produzione di acqua calda sanitaria -20 Z PL typ / type / tipo/типа/typ E5T nr art Z typ / type / tipo/типа/typ E5T nr art Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria -25 Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria Korpus zaworu trójdrożnego Z a. 3-way valve body Cuerpo de la válvula de 3 vías Корпус трёхходового клапана Dreiwegeventilskorps Corpo valvola a 3 vie Z Jednofunkcyjny One-function Solo C.C. Одноконтурный Heizkessel per solo riscaldamento Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria

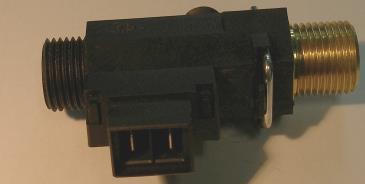

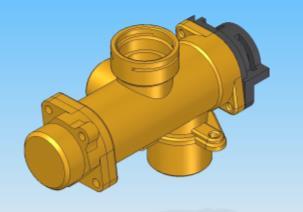

18 K-660:206/PL str Korpus zaworów Body of valves Cuerpo de válvulas Корпус клапанов Ventilkörper Gruppo corpo valvole (gruppo di riempimento) Z Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria 7. 4 Zawór bezpieczeństwa 3 bar Safety valve 3-bar Válvula de seguridad3 bar Предохранительный клапан 3 бар Sicherheitsventil 3 bar Valvola di sicurezza 3 bar Z lub/or/o/или/oder Z element hydrobloku element of a hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Czujnik przepływu w.u. Domestic water flow switch Interruptor de flujo de agua Датчик потока хозяйственной воды Wasser-Durchfluss-sensor Flussostato sanitario Silnik zaworu trójdrożnego Engine of 3-way Valle Motor de la válvula de 3 vías Двигатель трёхходового клапана Dreiwegeventilsmoto Motore valvola a 3 vie Z PA66GF 304 element hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Z element hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria

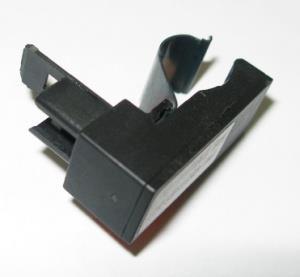

19 Zawór różnicowy z uszczelką o-ring, OTMA K-660:206/PL str Differential valve with gasket La válvula diferencial con junta Дифференциональный клапан с прокладкой Differenzventil mit O-ring Valvola by-pass differenziale con O-ring Z element hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico. Czujnik NTC stykowy Contact NTC sensor Sensor NTC Датчик NTC контактный NTC Temperaturfühler Sonda NTC a contatto Z Typ TP0BJREV NORDGAS lub/or/o/или/oder/o Z Typ/tipo T7335D06 HONEYWELL ß= 3977±% Ø8 lub/or/o/или/oder Typ R/ /0 Ø8 25 Firmy I.T.S. Made by I.T.S. Prodotto da I.T.S. Z Type TP02BJIEV NORDGAS lub/or/o/или/oder Z Type/tipo T7335D008 HONEYWELL ß= 3977±% Ø4 lub/or/o/или/oder/o Type R/ / Ø3 6 Firmy I.T.S. Made by I.T.S. Prodotto da I.T.S. 2 PWM INT Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria

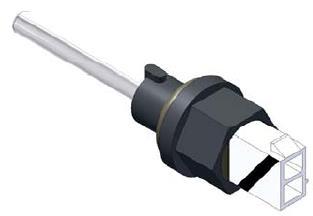

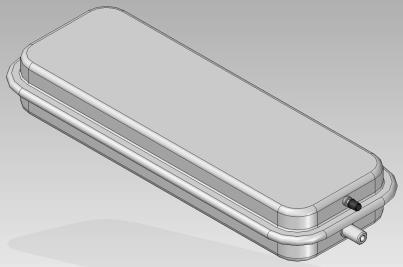

20 2. 5 Przetwornik ciśnienia Pressure transducer Transductor de presión Преобразователь давления Druckumsetzer Trasduttore di pressione Ogranicznik temperatury 95 C K-660:206/PL str.20 Z typ / type / tipo/тип/typ TCHAAOO 5V lub/or/o/или/oder Z AA00 5v firmy C.E.M.E. element hydrobloku element of hydraulic group elemento de grupo hidráulico элемент гидроблока Hydroblockbaustein elemento del gruppo idraulico Temperature limiter 95 C Limitador de temperatura 95 C Ограничитель температуры 95 С Temperaturbegrenzer 95 C Limitatore di temperatura 95 C Bezpiecznik termiczny 5 C Thermal cut-out 5 C La protección térmica 5 C Тепловой предохранитель 5 С Thermosicherung 5 C Fusibile termico 5 C Z typ / type / tipo/типа/typ NTL-6423 Z z uszczelką/with gasket/ con guarnizione с прокладкой/ kod/code/ codice I.T.S Naczynie wyrównawcze (Zbiornik kompensacyjny) Compensation tank Depósito de compensación Расширительный бак Ausdehnungsgefäs Vaso d'espansione Z typ / type / tipo/типа/typ RP/R7 6 L kod/code 906/TER CIMM

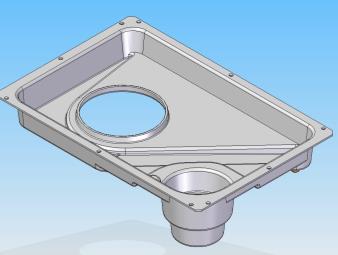

21 6. 3 Podzespół ociekacza Subassembly of the drainboard Escurridor Subassembly of the drainboard Сборник для конденсата Tropffilter Kit vaschetta raccogli condensa Wężyk silikonowy K-660:206/PL str.2 Z Silicone hose La manguera de silicona Силиконовый тросик Soliconschlauch Tubetto in silicone Z Ø6 x Ø9 x 800 mm Wężyk silikonowy 8. Silicone hose La manguera de silicona Силиконовый тросик Soliconschlauch Tubetto in silicone Z Ø4 x Ø7 x 260 mm

22 9. Wąż odprowadzenia kondensatu Condensate drain hose Manguera de drenaje de condensado Шланг отвода конденсата Kondensatablaufschlauch Tubo scarico condensa Z Rura spiro PVC Spiro PVC pipe Pipa spiro PVC Труба СПИРО PCV ROHRE SPIRO PVC K-660:206/PL str Ø24 x 400 mm Wąż odprowadzenia kondensatu Condensate drain hose Manguera de drenaje de condensado Шланг отвода конденсата Kondensatablaufschlauch Tubo scarico condensa Z Rura spiro PVC Spiro PVC pipe Pipa spiro PVC Труба СПИРО PCV ROHRE SPIRO PVC Ø24 x 260 mm Włącznik sieciowy Power switch Interruptor de alimentación Выключатель сети 2. Stromschalter Interruttore di alimentazione elettrica Z MRS20-3C3b

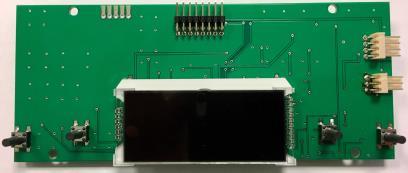

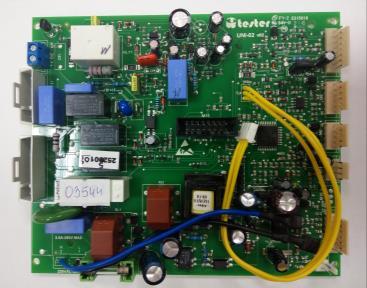

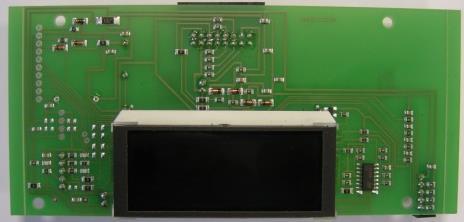

23 22. P2. Płytka sterownika Control board Placa de control Плата командоконтроллера Steuerplatte Scheda elettronica di controllo K-660:206/PL str.23 Z UNI02v02 kond. Z Z Płyta wyświetlacza lub/or/o/или/odero/oppure 23. P2 Board of a display Placa de pantalla Плата дисплея Display Scheda display UNI 02 LCD kond. Z Do paneli/for control panels/к панели управления Z L Z L/DE Z L Z L/DE Z Z /DE Z Z /DE Z z Przewód przyłączeniowy Power lead Cable de alimentación Присоединительный провод Anschlussleitung Cavo di collegamento Z ZZ-żółto-zielony kabel, yellow-green cable, amarillo-verde cable жила в желто-зеленой изоляции gelb-grüne Kabel N- neutralny, neutral conductor, conductor neutro нейтральный провод, Neutralleiter ZZ- filo giallo-verde N- conduttore di neutro L -conduttore di fase L- faza, phase conductor, conductor de fase провод фазы, Außenleiter z Z /DE /DE

24 K-660:206/PL str.24 Przewód zapalacza/kontroli płomienia 25. k/m The wire of electrode Igniting/flame control El cable del electrodo de Encender / control de la llama Провод электрода зажигающего/контроля пламени Zündkabel Cavetto accensione/rilevazione fiamma Przewód zapalacza/kontroli płomienia Z k/m The wire of electrode Igniting/flame control El cable del electrodo de Encender / control de la llama Провод электрода зажигающего/контроля пламени Zündkabel Cavetto accensione/rilevazione fiamma Z Przewód czujnika NTC WG 27. c The NTC d.h.w. sensor Cable de sensor NTC agua caliente, caldera con tanque Провод датчика NTC нагревательной воды NTC Sensorskabel Heizwasser Cavo della sonda NTC (riscaldamento) Z Czarny/Black/Negro/черный/Schwarz/Nero

25 28. d Przewód czujnika NTC WU The NTC hot water sensor Cable de sensor NTC A.C.S. Провод датчика NTC хозяйственной воды NTC-Sensor-Warmwasser Cavo della sonda NTC (a.c.s.) Przewód ochronny pompy Z K-660:206/PL str.25 Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria 29. o2 Protective wire pump Conductor de seguridad de la bomba Предохранительный провод насоса Schützkabel- Pumpe Cavo protettivo del circolatore Przewód generatora iskry Z INT 30. r Spark generator wire Alambre generador de chispas Провод генератора искры Generatorskabel Cavo accenditore Z L brąz, czarny/brown,black/marron,negro/коричневый, черный/braun,schwarz/marrone,nero N - niebieski/blue/azul//blau/blu Przewód ograniczników L2- Biały/white/blanco/белый/weiß/bianco 3. g The wire of limiters El alambre de limitadores Провод ограничителей Temperaturbegrenzerskabel Cavo dei limitatori Z L niebieski/blue/azul//blau/blu

26 Przewód wentylatora i zesp. gazowego K-660:206/PL str L, i The wire of Fan and gas valve El cable del ventilador y la válvula de gas Провод вентилятора и газового клапана Lüfter- und Gasventilskabel Cavo del ventilatore e della valvola del gas Przedłużka zasilania wentylatora Z żółto-zielony/yellow-green/amarilloverde/желтозеленый/gelb-grün/giallo-verde niebieski/blue/azul//blau/blu 33. L 34. b 35. a Fan power extension Extensión de alimentación del ventilador Удлинение питания вентилятора Verlängenungsstück- Ventilatoranspeisung Cavo di estensione dell'alimentazione del ventilatore Przewód czujnika przepływu w.u. The wire of flow sensor hot water El cable del sensor de flujo de agua caliente Провод датчика потока хозяйственной воды DurchflussSensor- Warmwasser Cavo flussostato sanitario Przewód zaworu trójdrożnego Wire of 3-way Valle Alambre de la válvula de 3 vías Z Z Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуоный Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria Z Brązowy/Brown/marron/коричневый/Braun/marro ne żółto-zielony/yellow-green/amarilloverde/желтозеленый/gelb-grün/giallo-verde Szary/Gray/gris/серый/grau/grigio 500 Czarny/Black/Negro/черный/Schwarz/Nero 2 Niebieski/Blue/azul/синий/Blau/Blu 3 Brąz/Brown/marron/коричневый/Braun/Marro

27 Провод трёхходового клапана Dreiwegeventilskabel Cavo per valvola a 3 vie K-660:206/PL str.27 ne 36. f 37. f 38. f Przyłącze elektryczne z wtyczką Electricity connection with plug Conexión eléctrica con enchufe Электрическое присоединение со штепселем Elektroanschluss mit Stecker Cavo di alimentazione con spina Przewód sterujący PWM PWN control wire Cable de control PWM Управляемый провод PWN Steuerkabel PWN Pumpe Cavo di comando PWM per circolatore Przewód zasilania pompy PWM PWN Power wire Alambre de alimentación PWM Провод питания насоса PWM Anspeisungskabel PWN Pumpe Cavo di alimentazione del circolatore PWM Z INT Z PWM Z PWM

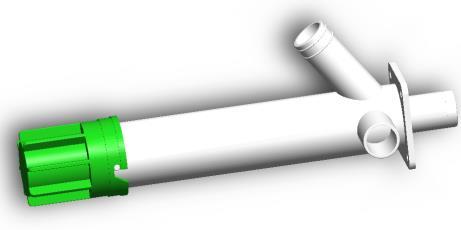

28 Przewód czujnika NTC co powrót K-660:206/PL str c Wire of NTC sensor heating water return Alambre de sonda NTC el calentamiento del agua retorno Провод датчика NTC отопительной воды возврат NTC Leitung- Heizwasserrücklauf Cavo della sonda NTC (ritorno riscaldamento) Z PWM Zielony/Green/verde/зеленый/grün/verde Kabel plaski wyświetlacza 40. Flat cable of the display Плоский кабель дисплея Displayflachkabel Cavo piatto del display (FLAT) Z Syfon 4. 2 Siphone Sifón Cифон Siphon Sifone Z /L Łącznik gumowy Rubber connection Connector de goma Резиновый соединитель Gummibindungsstück Connettore in gomma Z

29 K-660:206/PL str.29 2 szt./pcs./uds/ шт/.stück 43. Z Zapinka I Clamp I Abrazadera I Клипса I Spange I Molla fissaggio I Z Jednofunkcyj ny One-function Solo C.C. Одноконтурн ый Heizkessel/ per solo riscaldamento szt./pcs./uds/ шт/.stück Dwufunkcyjny Two-function A.C.S. y C.C. Двухконтуон ый Kombikessel per il riscaldamento e la produzione di acqua calda sanitaria. Mocowanie rur c.o. w hydrobloku (tylko w WKJ) 2. Mocowanie zaworu bezpieczeństwa. To fasten a pipe of heating water in a hydraulicgroup 2.To fasten a safety valve.. Para la fijación de la tubería de agua de calefacción en grupo hidráulico (solo en calderas de C.C.) 2. Para la fijación de la válvula de seguridad.. Kрепление труб ц.о. в гидроблоке (только ц котлах одноконтурных) 2. Kрепление предохранительного клапана. Befestigung des Heizrohres an dem Hydroblock 2. Befestigung des Sicherheitsventils. Per il fissaggio dei tubi di riscaldamento nel gruppo idraulico (riguarda le caldaie per solo riscaldamento) 2. Per il fissaggio della valvola di sicurezza 44. Z6 Zapinka III Clamp III Ambrazadera III Клипса III Spange III Molla fissaggio III Zapinka Z Mocowanie silnika zaworu trójdrogowego. To fasten an engine of 3-ways valve. Para la fijación de motor de válvula de 3 vías. Kрепление двигателя трёхходового клапана. Befestigung des Dreiwegeventilsmotors. Per il fissaggio del motore valvola a 3 vie 45. Z2 Clamp Ambrazadera Клипса Spange Molla fissaggio Z SIT LN kod

30 46. Z5 Zapinka ø9 Clamp ø9 Ambrazadera ø9 Клипса ø9 Spange ø9 Molla fissaggio ø9 K-660:206/PL str.30. Mocowanie przetwornika ciśnienia 2. Mocowanie rury zbiornika kompensacyjnego Para la fijación de transductor de presión, 2. Para la fijación de la tubería de tanque de compensación.. To fasten a pressure transducer, Z To fasten a pipe of a compensation tank.. Kрепление преобразователя давления 2. Kрепление трубы компенсационного бака. Befestigung des Druckumsetzers 2. Befestigung des Ausgleichbehälterrohes 47. Z3 48. Z7 49. Z4 Klips ø8/ø30 Clip ø8/ø30 Clip ø8/ø30 Клипса ø8/ø30 Clip ø8/ø30 Klips Clip Clip Клипса Clip Zapinka IV Clamp IV Ambrazadera IV Клипса IV Spange IV Molla fissaggio IV Z Z Z Per il fissaggio del trasduttore di pressione 2. Per il fissaggio del tubo del vaso d espansione. Mocowanie rury powrotu c.o. w hydrobloku. To fasten a return pipe of heating water in a hydraulicgroup. Para la fijación de la tubería de retorno del agua de calefacción en grupo hidráulico. Kрепление труб возврата с контура отопления в гидроблоке. Befestigung des Heizrohres an dem Hydroblock. Per il fissaggio del tubo di ritorno dell acqua di riscaldamento nel gruppo idraulico. Mocowanie rur c.o. w wymienniku ciepła. To fasten a pipe of heating water in a heat exchanger. Per il fissaggio dei tubi di riscaldamento nello scambiatore di calore. Mocowanie rury c.w.u. w hydrobloku 2. Mocowanie rury z.w.u. w hydrobloku. Para la fijación de la tubería de agua caliente doméstica en grupo hidráulico 2. Para la fijación de la tubería de agua fría sanitaria en grupo hidráulico. To fasten a pipe of domestic warm water in a hydraulic group 2. To fasten a pipe of domestic cold water in a hydraulic group.крепление трубы теплой хозяйственной воды в гидроблоке 2. Kрепление трубы холодной хозяйственной воды в гидроблоке

31 K-660:206/PL str.3. Befestigung des Warm- oder 2. Kaltwasserrohres an dem Hydroblock. Per il fissaggio del tubo a.c.s. nel gruppo idraulico 2. Per il fissaggio il tubo a.f.s nel gruppo idraulico 50. O Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Z x Połączenie rurki z.w.u.z hydroblokiem 2. Połączenie rurki c.w.u. z hydroblokiem 3. Połączenie rurki by-pass z hydroblokiem. Para conectar la tubería de agua fría sanitaria con grupo hidráulico 2. Para conectar la tubería de agua caliente sanitaria con grupo hidráulico 3. Para conectar el tubo de by pass con grupo hidráulico. To connect a pipe of domestic cold water with a hydraulic group 2. To connect a pipe of domestic hot water with a hydraulic group 3. To connect a by pass pipe with a hydraulic group. Cоединение трубки холодной хозяйственной воды с гидроблоком 2. Cоединение трубки теплой хозяйственной воды с гидроблоком 3. Cоединение трубки бай-пасс с гидроблоком. Verbindung des Kaltbrauch- wasserrohres mit dem Hydroblock 2. Verbindung des Warmwasserrohres mit dem Hydroblock 3. Verbindung des Bypassrohres mit dem Hydroblock. Per la connessione del tubo a.f.s. al gruppo idraulico 2. Per la connessione del tubo a.c.s. al gruppo idraulico 3. Per la connessione del tubo by-pass al guppo idraulico

32 K-660:206/PL str U0 Uszczelka Gasket Junta Прокладка Dichtung Guarnizione Z x 0 x 2 2. Połączenie rurki z czujnikiem przepływu w.u. 2. Uszczelnienie rury by pass.. Para conectar la tubería con interruptor de flujo de agua para uso doméstico 2. Para cerrar herméticamente el tubo de by pass. To connect a pipe with a domestic water flow switch 2. To seal a by-pass pipe. Cоединение трубки с датчиком потока хозяйственной воды 2. Уплотнение трубы бай-пасса. Verbindung des Rohres mit dem Durflussfühler 2. Dichtung des Bypassrohr Uszczelka Oring 2 szt./pcs/uds./шт./stück. Uszczelnienie rur z wymiennikiem spaliny woda. Para cerrar herméticamente entre tubos y intercambiador de calor. To seal connections between pipes and a fluegas - water heat exchanger. Уплотнение трyв c теплообменникoм продукты сгорания-вода. Dichtung des Abgas- Wasserwärmetauschersrohres 48. O2 O4 O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Z ,86 x szt./pcs/uds./шт./stück 2. Uszczelnienie zaworu bezpieczeństwa 2. Para cerrar herméticamente válvula de seguridad 2. To seal the safety valve 3. Уплотнение предохранительного клапана 3. Dichtung des Sicherheitventils szt./pcs/uds./шт./stück 3. Uszczelnienie króćca pompy 3. Para cerrar herméticamente el connector de bomba 3. To seal the pump s connector 3. Уплотнение патрубка насоса 3. Dichtung des Pumpestützens 2 szt./pcs/uds./шт./stück 4. Uszczelnienie pompy z hydroblokiem 4. Para cerrar herméticamente la bomba con

33 K-660:206/PL str.33 grupo hidráulico 4. To seal a connection between a pump and a hydraulic group 4. Уплотнение насоса с гидроблоком 5. Dichtung des Pumpe mit dem Hydroblock szt./pcs/uds./шт./stück 5. Uszczelnienie rury z hydroblokiem 5. Para cerrar herméticamente el tubo con grupo hidráulico 5. To seal a connection between a pipe and a hydraulic group 5. Уплотнение трубы с гидроблоком 5. Dichtung des Rohres mit dem Hydroblock 49. O6 Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Adapter spalin z uszczelką Z x Uszczelnienie rurki naczynia kompensacyjnego. 2. Uszczelnienie zaworu do napełniania. To seal a pipe of a compensation tank. 2. To seal a filling valve s. Para cerrar herméticamente la tubería de tanque de compensación.. 2. Para cerrar herméticamente la válvula de llenado. Уплотнение трубки расирительного бака 2. Уплотнение заправочного клапана. Dichtung des Ausgleichbehälterrohres 2. Füllventil dichtung. Per garantire la tenuta ermetica del tubo vaso di espansione 2. Per garantire la tenuta ermetica della valvola di riempimento Exhaust adapter with gasket Adaptador de escape con la junta Адаптер продуктов сгорания с прокладкой Auspuffadapter mit Dichtung Adattatore per scarico fumi con guarnizione Z lub/or/o/или/oder/oppure /60

34 U8 53. U2 Uszczelka wentylatora Gasket of a fan Junta de ventilador Прокладка вентилятора Ventilatorsdichtung Guarnizione ventilatore Uszczelka 05 Gasket 05 Junta 05 Прокладка 05 Dichtung 05 Guarnizione 05 Uszczelka Gasket Junta Прокладка Dichtung Guarnizione K-660:206/PL str.34 Z Z Z x 6 x 2. Uszczelnienie pokrywy w płycie górnej. To seal a cover in an upper plate. Para cerrar herméticamente la tapa en la placa superior. Уплотнение крышы в верхней плите. Dichtung des Deckels in der oberer Platte. Per garantire la tenuta ermetica della piastra superiore. Uszczelnienie rury na złączce w hydrobloku. To seal a pipe on a connector in a hydroblock Para cerrar herméticamente el tubo en el conector en el hidroblock. Уплотнение трубы на муфте в гидроблоке. Dichtung der Rohr an dem Hydroblcksverbinderer. Per garantire la tenuta ermetica del tubo sul connettore nel gruppo idraulico 54. U4 55. U3 Uszczelka Gasket Junta Прокладка Dichtung Guarnizione Uszczelka Gasket Junta Прокладка Dichtung Guarnizione Z x 6 x 2 Z x 0 x 2 lub/or/o/или/oder/oppure Z Połączenie rury gazowej z króćcem. To connect a gas pipe with a connector. Para conectar la tubería de gas con el conector. Соединение газовой трубы с патрубком. Verbindung der Gasrohr mit dem Stützen. Per la connessione del tubo gas con il connettore. Połączenie rurki z naczyniem wzbiorczym. To connect a pipe with a compensation tank Para conectar la tubería con el tanque de compensación. Cоединение трубки с расширительном баком. Verbindung des Rohres mit dem usdehnungsgefäß.per la connessione del tubo al vaso di espansione

35 O5 Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Z Ø,8 x 2,65 Z Ø5.28 x.78 Z Ø6.75 x.78 K-660:206/PL str.35. Uszczelnienie trzpienia zaworu do napełniania. To seal a filling valve s stem. para cerrar herméticamente el pasador de válvula de llenado. Уплотнение штифта заправочного клапана. Dichtung des Anfühlventils. Per garantire la tenuta ermetica dello stelo (albero) della valvola di riempimento. Uszczelnienie trzpienia zaworu do napełniania. To seal a filling valve s stem. Para cerrar herméticamente el pasador de válvula de llenado. Уплотнение штифта заправочного клапана. Dichtung des Anfühlventils. Per garantire la tenuta ermetica dello stelo (albero) della valvola di riempimento. Uszczelnienie przetwornika ciśnienia. To seal of an pressure transducer. Para cerrar herméticamente el transductor de presión. Уплотнение преобразователя давления. Dichtung des Druckumsetzer. Per garantire la tenuta ermetica del trasduttore di pressione 59. O3 Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Z Ø2.94 x Uszczelnienie osi zaworu trójdrożnego. To seal of an axle of a 3 way valve.para cerrar herméticamente el eje de válvula de 3 vías. Уплотнение оси трёхходового клапана. Dichtung der Dreiwegeventilsachse. Per garantire la tenuta ermetica dell asse della valvola a 3 vie 60. O2 Uszczelka Oring O-ring gasket Anillo junta Прокладка О-кольцо Dichtung Oring Anello O-ring Z Ø2.89 x Uszczelnienie tulejek zewnętrznych zaworu trójdrożnego. To seal external muffs of a 3 way valve. Para cerrar herméticamente manguitos externos de válvula de tres vías. Уплотнение внешних втулок трёхходового клапана. Dichtung der Äußeren Dreiwegeventilstülle. Per garantire la tenuta ermetica delle boccole esterne della valvola a 3 vie

36 K-660:206/PL str Uszczelka Gasket Junta Прокладка Dichtung Guarnizione Z Uszczelnienie wymiennika płytowego. To seal a plate heat exchanger. Para cerrar herméticamente intercambiador de placas. Уплотнение пластичатого теплообменника. Per garantire la tenuta ermetica dello scambiatore a piastre Uszczelka Gasket Junta Прокладка Dichtung Guarnizione Z x 76 x 2. Uszczelnienie silnika pompy. To seal a motor of a pump. Para cerrar herméticamente el motor de la bomba. Уплотнение двигателя насоса. Dichtung des Pumpemotors. Per garantire la tenuta ermetica del motore della pompa Wymiennik ciepła spaliny-woda Flue gas water Exchanger Intercambiador de calor Теплообменник продукты сгорания-вода Abgas-Wasser Wärmetauscher Scambiatore di calore primario fumi/acqua Z CondDell-S 20/25 typ / type / tipo/типа/typ PCES20P00 Z CondDell-D 24/30 typ / type / tipo/типа/typ PCED24P00 Z CondDell-D 32/40 typ / type / tipo/типа/typ PCED32P

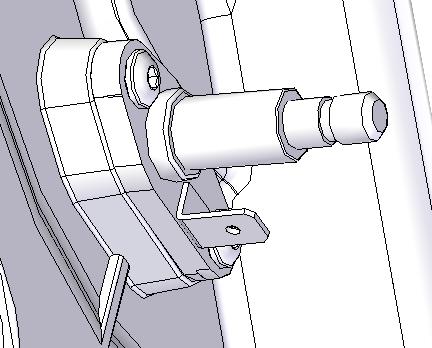

37 Elektroda zapłonowa/ kontroli płomienia K-660:206/PL str Igniting/ Flame control electrode Electrodo de encendido/ Control de la llama Электрод зажигающий/ контроля пламени Zündelektrode /Flammekontrollelektrode Elettrodo accensione/rilevazione MPCEUKC0 Uszczelka elektrody 68a 2.2 Gasket for electrode Junta de electrodo Прокладка электрода Elektrodedichtung Guarnizione elettrodo Z MPMG8 Uszczelka wylotu spalin Sealing cord Junta salida de escape Прокладка выхода продуктов сгорания Верёвочная прокладка Schnurdichtung Guarnizione uscita fumi Uszczelka pokrywy Z MPMG05 lub/or/o/или/oder/oppuro Z MPMG5 20 kw Gasket of a cover Junta de la tapa Прокладка крышы Deckeldichtung Guarnizione del coperchio Z MPMG6 25/35kW

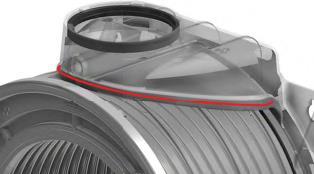

38 K-660:206/PL str.38 Izolacja termiczna wewnętrzna Z PFCEKR kw Internal thermal insulation Aislamiento térmico interior Термическая изоляция внутренная Innere Thermoisolierung Isolamento termico interno Z PFCEKR004 25/35kW Izolacja pokrywy komory Z MPCESS kw 72. Thermal insulation Aislamiento térmico Изоляция крышы камеры Brennkammerisolierung Isolamento del coperchio della camera di combustione Z MPCEDS /35kW 73. Palnik Burner Горенлка Brenner Bruciatore Z MPCEBR00 Z MPCEBR002 ECOCONDENS SILVER PLUS 25,35 ECOCONDENS SILVER PLUS P3 Pokrywa tylna Back cover Tapa de tras Задняя крышка Hinterdeckel Coperchio posteriore Z lub/or/o/или/oder/oppure Z

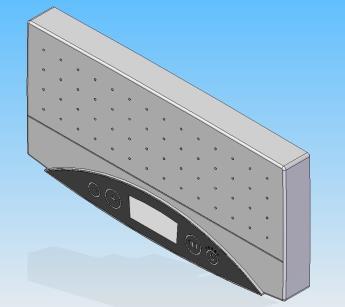

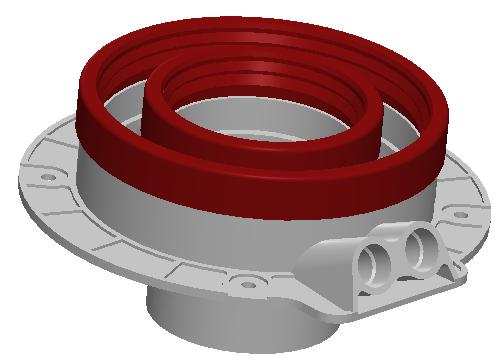

39 75. P Podz. korpusu przedniego Component of the Corps front Tapa de frente Подузел переднего корпуса Vorderkorps Coperchio frontale del pannello Z lub/or/o/или/oder Z Do paneli/for control panels/к панели управления Z L Z L/DE Z L Z L/DE Z Z /DE Z Z /DE K-660:206/PL str Generator iskry Spark Generator Generador de chispas Генератор искры Generator des Funken Accenditore Z lub/or/o/или/oder/oppure Z ze Wspornikiem nr/bracket no/. Con il supporto n o Z Podzespół adaptera spalin z uszczelkami Flue adapter with gaskets Adaptador de escape con juntas Подузел адаптера продуктов сгорания с прокладками Abgasadapter min Dichtung Adattatore scarico fumi con guarnizione Z KZK 46/4370/209
