1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH NR 18/2014 WYKONANIE IZOLACJI PIONOWEJ ŚCIAN ZEWNĘTRZNYCH BUDYNKU MAGAZYNOWEGO NR 2 W KOMPLEKSIE WOJSKOWYM W ŚWIDWINIE ZAMAWIAJĄCY: JEDNOSTKA WOJSKOWA NR 3294 UL.POŁCZYŃSKA 32, ŚWIDWIN OPRACOWANIE: INFRASTRUKTURA JW UL.POŁCZYŃSKA 32, ŚWIDWIN inż. Robert Greszata ŚWIDWIN sierpień 2014 r. 1

2 SPIS TREŚCI: 1. Rozdział I. Część ogólna. 2. Rozdział II. Wymagania dotyczące właściwości materiałów budowlanych. 3. Rozdział III. Wymagania związane z przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości 4. Rozdział IV. Wymagania dotyczące sprzętu i maszyn. 5. Rozdział V. Wymagania dotyczące środków transportu. 6. Rozdział VI. Wymagania dotyczące wykonania robót. 7. Rozdział VII. Kontrola, badania oraz odbiory materiałów i robót. 8. Rozdział VIII. Wymagania dotyczące przedmiaru i obmiaru robót. 9. Rozdział IX. Sposób odbioru robót. 10. Rozdział X. Sposób rozliczenia robót. 11. Rozdział XI. Dokumenty odniesienia. 2

3 1. CZĘŚĆ OGÓLNA Nazwa nadana zamówieniu przez zamawiającego. Wykonanie izolacji pionowej ścian zewnętrznych budynku magazynowego nr 2 w kompleksie 1964 w Świdwinie. Zamawiający: JW Świdwin 1.2. Przedmiot i zakres robót. Przedmiotem zamówienia jest wykonanie izolacji pionowej ścian zewnętrznych budynku magazynowego nr 2 (ścian fundamentowych i piwnicznych) przy użyciu dwuskładnikowej, elastycznej masy bitumiczno-polimerowej COMBIFLEX-C Roboty ziemne - wykonanie i zasypanie wykopów odcinkowych odkrywających ściany fundamentowe i piwniczne budynku, Roboty betoniarskie - rozbiórka opaski betonowej i podkładów betonowych - wykonanie nowej opaski betonowej Roboty drogowe - częściowa rozbiórka nawierzchni mineralno-asfaltowej wraz z podbudową drogi przylegającej do budynku - wykonanie nowej nawierzchni mineralno-bitumicznej dogi wraz z podbudową Roboty tynkarskie - częściowe odbicie tynków zewnętrznych - uzupełnienie tynków zewnętrznych 3

4 Izolacja pionowa ścian zewnętrznych fundamentowych i piwnicznych - czyszczenie szczotkami murów - spoinowanie i uzupełnienie ubytków zaprawy cementowej z dodatkiem środka ASOPLAST-MZ - gruntowanie ścian środkiem gruntującym ASO-Unigrund-K - wykonanie hydroizolacji dwuskładnikową, bitumiczno-polimerową masą uszczelniającą COMBIFLEX-C2 - wykonanie izolacji pionowej z folii wytłaczanej (kubełkowej) Wywóz i utylizacja odpadów - wywóz i utylizacja odpadów z rozbiórki Roboty towarzyszące i prace tymczasowe - transportowanie, w obrębie budowy, materiałów oraz elementów i wszelkiego drobnego sprzętu pomocniczego do wykonania robót remontowych, - ustawianie, przestawianie i usunięcie czasowych podpór, rozpór, - usuwanie wad i usterek oraz naprawianie uszkodzeń powstałych w czasie wykonywania robót, a zawinionych przez wykonawcę, - wykonanie niezbędnych zabezpieczeń BHP na stanowiskach roboczych oraz wywieszenie znaków informacyjno-ostrzegawczych wokół strefy zagrożenia, - wywóz z terenu budowy wszelkich odpadów, jakie mogą powstać w czasie wykonywania robót oraz przekazanie ich do utylizacji, zgodnie z odpowiednimi przepisami Informacje o terenie budowy Terenem budowy jest budynek magazynowy wraz z terenem przyległym obejmującym teren przy budynku. Obiekt usytuowany jest w kompleksie wojskowym nr 1964 przy ul. Połczyńskiej w Świdwinie. 4

5 1.4. Organizacja robót budowlanych Zamawiający przekaże wykonawcy teren budowy na zasadach i w terminie, który zostanie określony w umowie o wykonanie robót. W protokole przekazania terenu budowy zamawiający określi miejsce i sposób dostępu do sieci elektrycznej i wodno-kanalizacyjnej oraz ustali zasady wejścia pracowników i wjazdu pojazdów oraz sprzętu wykonawcy na teren kompleksu. Wykonawca zapewni kierowanie robotami budowlanymi przez osobę posiadającą ważne uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie, którego dane osobowe zostaną podane w umowie (kierownik budowy lub robót). Zamawiający zapewni nadzorowanie robót budowlanych przez inspektorów nadzoru, z uprawnieniami określonymi w Rozdziale 3 ustawy z dnia 7 lipca 1994 r. Prawo budowlane, w szczególności w art Kierownik budowy (robót) zobowiązany jest do wykonywania robót na warunkach określonych w niniejszej specyfikacji oraz wykonywania wszelkich poleceń inspektorów nadzoru dotyczących realizacji robót budowlanych (m.in. dotyczących bezpiecznego wykonania robót, sposobu i kolejności ich wykonania oraz zabezpieczenia mienia zamawiającego). Wszelkie roboty budowlane ulegające zakryciu (roboty zanikające) podlegają odbiorom częściowym przez inspektora nadzoru właściwych specjalności. Zamawiający określi zasady wejścia pracowników i wjazdu pojazdów i sprzętu Wykonawcy na teren kompleksu. W tym celu najpóźniej na 3 dni robocze przed planowanym przystąpieniem do prac Wykonawca dostarczy do TUN dane wszystkich osób (imię, nazwisko, seria i numer dowodu osobistego) przewidzianych do zatrudnienia oraz wszystkich pojazdów (rodzaj typ, nr rejestracyjny, kierowca) przewidzianych do użycia przy realizacji zamierzenia w celu wydania przepustek Zabezpieczenie interesów osób trzecich Wykonawca odpowiedzialny jest za przestrzeganie obowiązujących przepisów oraz winien zapewnić ochronę własności publicznej i prywatnej. Wykonawca odpowiedzialny jest za naruszenie interesów osób trzecich oraz za szkody wyrządzone w mieniu publicznym i prywatnym, w trakcie realizacji zamówienia. Wykonawca ma obowiązek na własny koszt, o ile są zawinione przez 5

6 wykonawcę, usunąć ewentualne szkody wyrządzone w mieniu publicznym i prywatnym w trakcie realizacji przedmiotu umowy Wymagania dotyczące ochrony środowiska Wykonawca zobowiązany jest do przestrzegania przepisów dotyczących ochrony środowiska, zarówno podczas realizacji robót i na terenie budowy, jak i poza jego terenem. Będzie unikać szkodliwych działań, szczególnie w zakresie nadmiernego hałasu, pylenia i innych szkodliwych dla środowiska i otoczenia czynników, powodowanych wykonawstwem robót budowlanych. Powstające w trakcie wykonywania robót budowlanych odpady należy usuwać i gromadzić w sposób ograniczający ich rozrzut i pylenie. Strefy gromadzenia odpadów należy ogrodzić i odpowiednio zabezpieczyć. Wykonawca, po zakończeniu robót, zobowiązany jest przedstawić zamawiającemu dokumenty świadczące o prawidłowym postępowaniu z odpadami Warunki bezpieczeństwa pracy Wykonawca podczas realizacji robót zobowiązany jest do przestrzegania przepisów w zakresie bezpieczeństwa i higieny pracy, określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401 z późn. zm.). W szczególności zobowiązany jest do wyznaczenia i właściwego zabezpieczenia oraz oznakowania stref niebezpiecznych i stref gromadzenia odpadów, a także zapewnienia swoim pracownikom środków ochrony indywidualnej i zabezpieczających przed upadkiem z wysokości Zaplecze dla potrzeb wykonawcy Zamawiający wskaże wykonawcy miejsce w pobliżu terenu budowy na ustawienie tymczasowych obiektów (barakowozów) zaplecza budowy. Wykonanie tymczasowego wygrodzenia i oznakowania terenu zaplecza budowy leży po stronie wykonawcy Warunki dotyczące organizacji ruchu Zamawiający przekaże wykonawcy niezbędne informacje dotyczące organizacji ruchu drogowego obowiązującego na terenie kompleksu oraz określi zasady 6

7 poruszania się pracowników po terenie Jednostki Wojskowej i w rejonie prowadzonych robót. Kierownik budowy (robót) wykonawcy zobowiązany jest ustalić z inspektorem nadzoru trasy dróg komunikacyjnych dla dostaw materiałów na teren budowy i do rejonu robót oraz sposoby ich zabezpieczenia Ogrodzenie terenu budowy i robót Wykonawca zobowiązany jest do oznaczenia i zabezpieczenia terenu zaplecza budowy, miejsc składowania materiałów i elementów budowlanych oraz stref gromadzenia odpadów. W trakcie robót, w obrębie stref niebezpiecznych przejścia ciągami komunikacyjnymi należy ograniczyć poprzez tymczasowe wygrodzenie, rozwinięcie taśmy ostrzegawczej lub ustawienie tablic ostrzegawczych oraz wskazanie kierunków ruchu dla pieszych. Wszelkie zmiany w ograniczeniach ruchu należy z odpowiednim wyprzedzeniem uzgadniać z zamawiającym (inspektorem nadzoru). Inspektor nadzoru ustali sposób zabezpieczenia oraz wygrodzenia stref niebezpiecznych w rejonie prowadzonych robót Zabezpieczenie chodników i jezdni Dojście i dojazd do budynku istniejącymi ciągami komunikacyjnymi. W trakcie robót, w obrębie stref niebezpiecznych przejście chodnikami należy ograniczyć poprzez tymczasowe wygrodzenie lub rozwinięcie taśmy ostrzegawczej, ustawienie tablic ostrzegawczych oraz wskazanie kierunku ruchu pieszych. Jezdnie i place przebiegające przez strefy niebezpieczne wyłączyć z ruchu poprzez ustawienie zapór drogowych lub ogrodzeń tymczasowych oraz oznakować kierunki objazdów. Wszelkie zmiany w organizacji ruchu na jezdniach i chodnikach należy z odpowiednim wyprzedzeniem uzgadniać z zamawiającym (inspektorem nadzoru) Oznaczenia robót według Wspólnego Słownika Zamówień - nazwy i kody Roboty ziemne ( ) Roboty betonowe ( ) Roboty drogowe ( ) 7

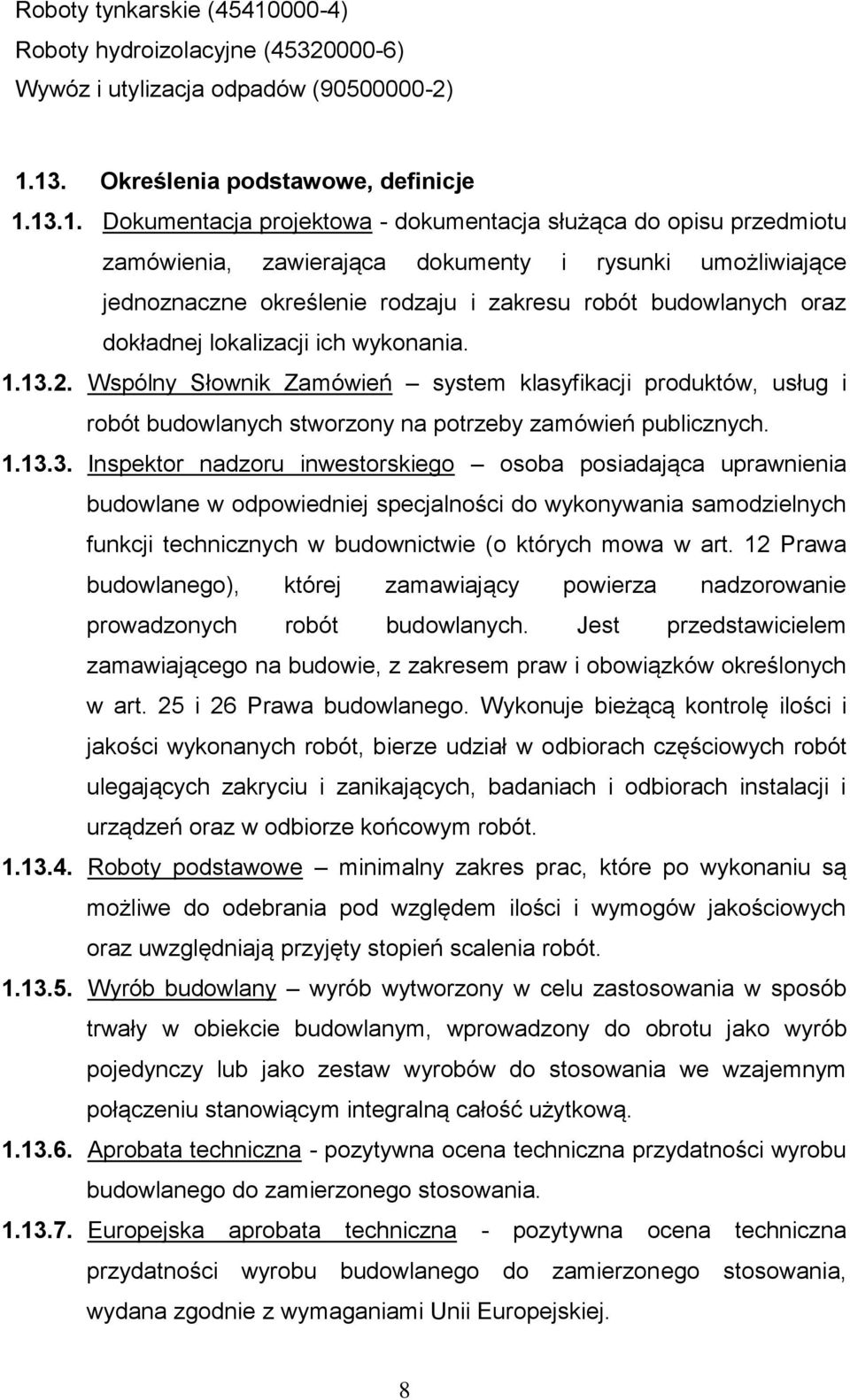

8 Roboty tynkarskie ( ) Roboty hydroizolacyjne ( ) Wywóz i utylizacja odpadów ( ) Określenia podstawowe, definicje Dokumentacja projektowa - dokumentacja służąca do opisu przedmiotu zamówienia, zawierająca dokumenty i rysunki umożliwiające jednoznaczne określenie rodzaju i zakresu robót budowlanych oraz dokładnej lokalizacji ich wykonania Wspólny Słownik Zamówień system klasyfikacji produktów, usług i robót budowlanych stworzony na potrzeby zamówień publicznych Inspektor nadzoru inwestorskiego osoba posiadająca uprawnienia budowlane w odpowiedniej specjalności do wykonywania samodzielnych funkcji technicznych w budownictwie (o których mowa w art. 12 Prawa budowlanego), której zamawiający powierza nadzorowanie prowadzonych robót budowlanych. Jest przedstawicielem zamawiającego na budowie, z zakresem praw i obowiązków określonych w art. 25 i 26 Prawa budowlanego. Wykonuje bieżącą kontrolę ilości i jakości wykonanych robót, bierze udział w odbiorach częściowych robót ulegających zakryciu i zanikających, badaniach i odbiorach instalacji i urządzeń oraz w odbiorze końcowym robót Roboty podstawowe minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót Wyrób budowlany wyrób wytworzony w celu zastosowania w sposób trwały w obiekcie budowlanym, wprowadzony do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralną całość użytkową Aprobata techniczna - pozytywna ocena techniczna przydatności wyrobu budowlanego do zamierzonego stosowania Europejska aprobata techniczna - pozytywna ocena techniczna przydatności wyrobu budowlanego do zamierzonego stosowania, wydana zgodnie z wymaganiami Unii Europejskiej. 8

9 Certyfikat zgodności dokument wydany przez notyfikowaną jednostkę certyfikującą potwierdzający, że wyrób i proces jego wytwarzania są zgodne ze zharmonizowaną specyfikacją techniczną Deklaracja zgodności oświadczenie producenta stwierdzające na jego wyłączną odpowiedzialność, że wyrób budowlany jest zgodny ze zharmonizowaną specyfikacją techniczną Przedmiar robót zestawienie przewidzianych do wykonania robót podstawowych w kolejności technologicznej ich wykonania, ze szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych Obmiar robót pomiar robót budowlanych, dokonywany w celu weryfikacji ich ilości w przypadku zmiany parametrów przyjętych w przedmiarze robót, albo obliczenia ilości i wartości robót dodatkowych, nie objętych przedmiarem Odbiór częściowy nieformalna nazwa odbioru robót ulegających zakryciu i zanikających oraz przeprowadzanie wszelkich prób i sprawdzeń instalacji, urządzeń technicznych i przewodów kominowych Odbiór końcowy - nazwa czynności polegających na protokolarnym przyjęciu (odbiorze) od wykonawcy robót budowlanych przez wyznaczoną przez zamawiającego komisję Dziennik korespondencji - nieformalny, założony przez zamawiającego rejestr przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót, zawierający informacje dotyczące kolejności technologii wykonania robót, zaleceń i uwag inspektorów nadzoru oraz badań, prób i odbiorów częściowych. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Wymagania ogólne Przy wykonywaniu robót budowlanych mogą być stosowane wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo wykonanym obiektom budowlanym spełnienie wymagań podstawowych, 9

10 określonych w art. 10 ustawy Prawo budowlane - wprowadzone do obrotu zgodnie z odpowiednimi przepisami. Wszystkie materiały do wykonania robót powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych). Na każde żądanie Zamawiającego (Inspektorów nadzoru) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia użyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów Wymagania szczegółowe Roboty ziemne Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do zasypania wykopów. Grunty przydatne do wbudowania mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inspektora Nadzoru wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż wykorzystanie do zasypki wykopu lub wykonanie prac objętych kontraktem. Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inspektora Nadzoru. Inspektor Nadzoru może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności Roboty betonowe Beton na opaskę przy budynku beton zwykły klasy minimum C-10/15 (B-15). 10

11 Roboty drogowe Asfalt Należy stosować asfalt drogowy spełniający wymagania określone w PN-EN-12591:2002. W zależności od rodzaju warstwy należy stosować asfalty drogowe podane w tablicy 1 i 2. Wypełniacz Należy stosować wypełniacz wapienny, spełniający wymagania określone w PN-S-96504:1961 dla wypełniacza podstawowego. Przechowywanie wypełniacza powinno być zgodne z PN-S-96504:1961. Tablica 1. Wymagania wobec materiałów do warstwy ścieralnej z betonu asfaltowego Lp Rodzaj materiału, nr normy Wymagania 1 1 Kruszywo łamane granulowane wg PN-B-11112:1996: a) z litego surowca skalnego, ze skał: - magmowych - przeobrażonych - osadowych b) z surowca sztucznego (żużle pomiedziowe i stalownicze) c) z surowca naturalnie rozdrobnionego kl. I,II 1) ; gat.1 jw. jw. kl. I; gat.1 kl. I,II 1) ; gat.1 2 Grys i żwir kruszony wg PN-S-96025:2000 kl. I; gat.1 3 Wypełniacz mineralny: wg PN-S-96504:1961 (wapienny) podstawowy 4 Asfalt drogowy wg PN-EN-12591:2002 DE30 1) tylko pod względem ścieralności w bębnie kulowym, inne cechy jak dla kl. I; gat. 1 Tablica 2. Wymagania wobec materiałów do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego Lp Rodzaj materiału, nr normy Wymagania 1 1 Kruszywo łamane granulowane wg PN-B-11112:1996: a) z litego surowca skalnego, ze skał: - magmowych - przeobrażonych - osadowych b) z surowca sztucznego (żużle pomiedziowe i stalownicze) c) z surowca naturalnie rozdrobnionego kl. I,II 1) ; gat.1 jw. jw. kl. I; gat.1 kl. I,II 1) ; gat.1 2 Grys i żwir kruszony wg PN-S-96025:2000 kl. I, II; gat.1, 2 Wypełniacz mineralny: 3 a) wg PN-S-96504:1961 Podstawowy b) innego pochodzenia wg orzeczenia laboratorium Płyty z odpylania 2) drogowego 4 Asfalt drogowy wg PN-EN-12591:2002 D 35/50 1) tylko pod względem ścieralności w bębnie kulowym, inne cechy jak dla kl. I; gat. 1 2) stosunek wypełniacza podstawowego do pyłów powinien być = 1 Kruszywo W zależności od kategorii ruchu i warstwy należy stosować kruszywa podane w tablicy 1 i 2. Składowanie kruszywa powinno odbywać się w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami. Asfalt upłynniony Należy stosować asfalt upłynniony spełniający wymagania określone w PN-C-96173:

12 Emulsja asfaltowa kationowa Należy stosować drogowe kationowe emulsje asfaltowe spełniające wymagania określone w WT.EmA Roboty tynkarskie Zaprawy powinny odpowiadać wymaganiom normy PN-90/B Zaprawy budowlane zwykłe lub aprobatom technicznym w przypadku stosowania gotowych zapraw budowlanych. Zaprawy cementowo-wapienne do wykonania, naprawy i uzupełnienia tynków zewnętrznych stosować zaprawy cementowo-wapienne zwykłe (dopuszcza się zastosowanie gotowych zapraw tynkarskich), Do przygotowania zapraw należy stosować wodę odpowiadającą wymaganiom normy PN-88/B Materiały budowlane. Woda do betonów i zapraw. Niedozwolone jest użycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje itp. Do zapraw tynkarskich należy stosować piasek rzeczny lub kopalniany. Przygotowanie zapraw powinno być wykonywane mechanicznie w betoniarce lub mieszarce, do zapraw stosować cement portlandzki klasy 25, 32,5 lub 35 odpowiadający wymaganiom normy PN-B-19701; 1997 Cementy powszechnego użytku, bez dodatków lub z dodatkami żużla i popiołów oraz wapno hydratyzowane. Do wykonywania prac przygotowywać zaprawy w takiej ilości, aby zużyć je najpóźniej w ciągu 3 godzin od przygotowania Roboty hydroizolacyjne COMBIFLEX-C2 dwuskładnikowa, bitumiczno-polimerowa masa uszczelniająca o następujących właściwościach: - mostkuje rysy w uszczelnianym podłożu, - tworzy bezszwową i bezspoinową powłokę izolacyjną, - do nakładania na wszystkich podłożach budowlanych, - natychmiast odporna na deszcz, - szybkowiążąca, - zasypanie wykopów możliwe już po 24 godzinach (przy temperaturach ºC), - ekologiczna, 12

13 - możliwość nanoszenia przez szpachlowanie, malowanie, i powlekanie wałkiem, - możliwość stosowania bez dodatkowego gruntowania na wilgotnych i suchych podłożach. Dane techniczne: Baza dwuskładnikowa, modyfikowana polimerami bitumiczna masa uszczelniająca + 5 ºC do + 30 ºC Temperatura stosowania Temperatura podłoża + 5 ºC do + 30 ºC Opakowanie pojemniki 28 dm 3 i 14 dm 3 Podłoża mur, beton, tynk Składowanie Zużycie Czas mieszania Czas obróbki Mostkowanie rys Wodoszczelność przechowywać do 9 miesięcy w zamkniętych opakowaniach chroniąc przed mrozem mury 1. wilgoć gruntowa 3dm 3 /m 2 ok. 2,0mm 2. woda bezciśnieniowa 4dm 3 /m 2 ok. 2,5mm 3. woda ciśnieniowa 6dm 3 /m 2 ok. 4,0mm betony 1. wilgoć gruntowa 2dm 3 /m 2 ok. 1,5mm 2. woda bezciśnieniowa 3dm 3 /m 2 ok. 2,0mm 3. woda ciśnieniowa 4dm 3 /m 2 ok. 2,5mm ok. 1 do 2 minut ok. 60 minut do 5 mm zbadana do 0,7 MPa ASOPLAST-MZ - środek do plastyfikowania, i polepszania przyczepności zapraw cementowych do podłoży. Stosuje się go jako domieszkę do zapraw, używanych przy wykonywaniu faset. Dane techniczne: Baza Ciężar właściwy Kolor Zużycie Magazynowanie emulsja z tworzyw sztucznych na bazie butadienu-styrolu ok. 1,0 (kg = litr) biały 2,3-3,0 kg/m 2 i każdy cm grubości warstwy przechowywać w pomieszczeniach zabezpieczonych przed mrozem w zamkniętych pojemnikach 13

14 Zastosowanie: ASOPLAST-MZ rozcieńczyć woda w stosunku 1:3. Tak przygotowaną wodę zarobową dolać do mieszaniny cementu i piasku zmieszanego w proporcji 1:3. Starannie wymieszać do uzyskania wymaganej konsystencji. Tak przygotowaną zaprawę stosować do wykonywania faset, wyrównywania powierzchni pionowych, na których będzie wykonywania później warstwa izolacyjna. Koncentrat ASO-Unigrund-K jest bezrozpuszczalnikowym środkiem gruntującym na bazie żywic akrylowych. Polepsza przywieranie następnie nanoszonych powłok izolacyjnych, zmniejsza chłonność podłoża, wiąże pył z podłożem, zwiększa wytrzymałość podłoża. ASO0Unigrund-K należy rozcieńczać woda w stosunku 1:4. Dane techniczne: Baza modyfikowana dyspersja żywic syntetycznych Temp. obróbki + 5 ºC do + 30ºC Gęstość 1,0 g/cm 3 Opakowanie pojemniki 20, 5 i 1 dm 3 Magazynowanie chronić przed mrozem: ASO-Unigrund-K - 24 miesiące Zużycie ASO-Unigrund-K - 30 do 80 g/m 2 Zastosowanie: ASO-Unigrund-K służy do gruntowania zapylonych podłoży (betonowych, cementowych) pod powłokę izolacyjną z preparatu COMBIFLEX-C2. Może być stosowany być zarówno wewnątrz jak i na zewnątrz. AQUAFIN-1K AQUAFIN-1K to sztywna zaprawa mineralna do wykonywania powłok hydroizolacyjnych. 14

15 Dane techniczne: Baza piasek kwarcowy, cement modyfikowany dodatkami polimerowymi Opakowanie: worki po 25 kg Gęstość przygotowanej zaprawy 1,85 kg/dm 3 Proporcje mieszania 25 kg AQUAFIN-1K na 6,7 dm 3 wody Czas mieszania ok. 3 minuty Czas aplikacji ok. 60 minut Temperatura aplikacji + 5 ºC do + 30ºC Składowanie przechowywać do 12 miesięcy w suchym i chłodnym pomieszczeniu Zużycie Przyczepność do podłoża z betonu Odporność na działanie wody o podwyższonej temperaturze (+60ºC) określona zmianą przyczepności do betonu Opór dyfuzyjny dla pary Wodoszczelność Mrozoodporność, oceniana po 50 cyklach zamrażania i rozmrażania w zakresie - wyglądu - wodoszczelności 1. wilgoć gruntowa 2. woda bezciśnieniowa 3. woda ciśnieniowa 0,8 MPa 0,8 0,5 m brak przecieku przy ciśnieniu 0,4 MPa brak, uszkodzeń brak przecieku przy ciśnieniu 0,4 MPa 3kg/m 2 ok. 1,75mm 3,5kg/m 2 ok. 2,0mm 4,5kg/m 2 ok. 2,5mm Odporność na przebicie statyczne, brak przecieku przy ciśnieniu MPa 0,15 0,15 0,15 0,15 określona wodoszczelnością powłoki w MPa, po działaniu obciążeń: - 5 dan - 10 dan - 15 dan - 20 dan Zastosowanie: Do wykonywania uszczelnień w rejonie fasety połączenia powierzchni pionowej z poziomą. AQUAFIN-2K AQUAFIN-2K to dwuskładnikowa, elastyczna, mineralna modyfikowana polimerami zaprawa uszczelniająca. 15

16 Dane techniczne: Baza AQUAFIN-1K UNIFLEX-B piasek kwarcowy, cement dyspersja tworzyw sztucznych modyfikowany dodatkami polimerowymi Opakowanie worki 25 kg worki 6 kg pojemnik 8.33 kg pojemnik 2 kg Proporcje mieszania 3 cz. wag. 1 cz. wag. Gęstość przygotowanej zaprawy 1,5 g/cm 3 Czas mieszania ok. 3 minuty Czas aplikacji ok. 60 minut Temperatura aplikacji + 5 ºC do + 30ºC Składowanie przechowywać do 12 miesięcy w suchym i chłodnym pomieszczeniu Zużycie Przyczepność do podłoża z betonu Odporność na działanie wody o podwyższonej temperaturze (+60ºC) określona zmianą przyczepności do betonu Opór dyfuzyjny względem pary Wodoszczelność Mrozoodporność, oceniana po 50 cyklach zamrażania i rozmrażania w zakresie - wyglądu - wodoszczelności - przyczepności do podłoża z betonu wilgoć gruntowa / woda opadowa nie zalegająca woda opadowa zalegająca / woda ciśnieniowa 1,3 MPa 0,7 min. 3,5kg/m 2 1,0 m brak przecieku przy ciśnieniu 0,8 MPa brak, uszkodzeń brak przecieku przy ciśnieniu 0,5 MPa 0,7 MPa ok. 2 mm min.4,5kg/m 2 ok. 2,5mm Odporność na przebicie statyczne, brak przecieku przy ciśnieniu MPa 0,5 0,5 0,5 0,5 określona wodoszczelnością powłoki w MPa, po działaniu obciążeń: - 5 dan - 10 dan - 15 dan - 20 dan Odporność na powstawanie rys podłoża Odporność na zmęczenie (powłoki z wkładką wzmacniającą z taśmy ASO- DICHTBAND-2000) Maksymalne naprężenie przy rozciąganiu 0,8 mm brak pęknięć oraz innych uszkodzeń powierzchni przy badaniu zgodnie z instrukcją IT Nr 294, p III 0,7 MPa Wydłużenie względne przy zerwaniu 0,25 % Zastosowanie: - jako klej do mocowania taśm ASO-Dichtband-2000, ASO-Dichtband-2000-S, 16

17 - jako izolacja fragmentów ścian piwnicznych wystających powyżej terenu (powyżej izolacji z preparatu COMBIFLEX-C2). COMBIFLEX-C2 Schutz und Gleitvlies fizelina wzmacniająca powłoki uszczelniające z preparatu COMBIFLEX-C2. Należy ją wklejać w świeżą warstwę COMBIFLEX-C2. Zwiększa wytrzymałość na rozrywanie i posiada zdolność do mostkowania rys. Dostarczana w rolkach szerokości 1m i długości 25 lub 100m Folia kubełkowa folia kubełkowa z polietylenu HDPE gr. 0,8 mm w górnej części dociśnięta do muru przy użyciu listwy z blachy ocynkowanej o gr. 0,7 mm. 3. WYMAGANIA ZWIĄZANE Z PRZECHOWYWANIEM, TRANSPORTEM, WARUNKAMI DOSTAWY, SKŁADOWANIEM I KONTROLĄ JAKOŚCI Wyroby budowlane powinny być transportowane, składowane i przechowywane zgodnie z wymaganiami producenta, określonymi w wytycznych i instrukcjach producenta dotyczących stosowania wyrobu. Wykonawca zobowiązany jest do każdego wyrobu dostarczonego na teren budowy posiadać ważny certyfikat lub deklarację zgodności. Dostarczone na teren budowy wyroby powinny posiadać karty katalogowe wyrobu, albo wytyczne lub instrukcje dotyczące stosowania wyrobu. Wyroby budowlane z ograniczonym terminem przydatności do stosowania powinny mieć oznaczony termin, w jakim można je stosować bez wpływu na jakość robót budowlanych. Inspektor nadzoru zobowiązany jest zaakceptować dostarczone na budowę wyroby, po sprawdzeniu, czy posiadają ważne certyfikaty lub deklaracje zgodności. Kontrolne badania jakości wyrobów należy przeprowadzać zgodnie z wymaganiami odpowiednich norm lub aprobat technicznych, instrukcji i wytycznych producenta. 17

18 4. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca może używać sprzętu i maszyn powszechnie stosowanych przy wykonywaniu robót budowlanych będących przedmiotem zamówienia, które zagwarantują należytą jakość wykonywanych prac. 5. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Wykonawca zobowiązany jest do używania środków transportowych, które nie będą powodować uszkodzeń transportowanych materiałów. Transport na terenie jednostki odbywać się będzie po istniejących drogach wewnętrznych w kompleksie. 6. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT a. Roboty ziemne Prace ziemne należy prowadzić zgodnie z PN-B Geotechnika Roboty ziemne Wymagania ogólne. Wykopy należy wykonać ręcznie lub maszynowo z transportem ziemi na odkład jako wykopy otwarte obudowane, wąskoprzestrzenne. Obudowa wykopu pale szalunkowe (wypraski). Szczególną ostrożność należy zachować przy wykopach w miejscach skrzyżowań z istn. uzbrojeniem podziemnym. Wykopy te należy wykonywać z właściwym zabezpieczeniem. Odkrycie ścian piwnic należy wykonać na pełną wysokość. Należy uważać, aby nie podkopać fundamentów, co mogłoby doprowadzić do pogorszenia warunków posadowienia budynku. Odsłoniętą ścianę należy osuszyć i oczyścić szczotkami drucianymi. Przygotowane podłoże zgłosić do odbioru przed wykonaniem nowej izolacji. Prace związane z wykonaniem izolacji pionowej oraz osuszeniem ściany należy wykonywać odcinkami dł. 1,5 m przy odpowiednim zabezpieczeniu wykopu. Do osuszania ścian przyjęto metodę tradycyjną - pozostawienie ścian odkrytych na okres 48 godzin zabezpieczonych przed opadami atmosferycznymi. Izolację pionową ścian należy wykonać poprzez skucie nierówności ścian fundamentowych, następnie wykonaniu napraw i uzupełnienia zaprawy cementowej z dodatkiem środka ASOPLAST-MZ w 18

19 wiązaniu cegieł w celu wyrównania powierzchni ścian. Wykonać wyokrąglenia (fasety) połączenia ławy fundamentowej ze ścianą piwnic. Tak przygotowane podłożę zagruntować preparatem ASO-Unigrund-K i dopiero wtedy można przystąpić do wykonania warstwy zabezpieczającej izolację, a następnie wykonania i zasypania wykopów. b. Roboty betonowe Szerokość opaski nie może być mniejsza niż 50 cm poza lico ściany. Grubość opaski ok. 10 cm, z czego 5 cm musi znajdować się w gruncie i ok. 5 cm powyżej poziomu terenu. Pod opaskę wykonać koryto, beton układać w deskowaniu, ze spadkiem 5 % od budynku. W opasce betonowej wykonać co 5 6 m dylatacje, które następnie należy wypełnić masą dylatacyjną bitumiczną. Opaskę betonową wykonać z betonu klasy C-12/15. c. Roboty drogowe Wymagania dotyczące zagęszczenia Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, dotyczące minimalnej wartości wskaźnika zagęszczenia (Is), podanego w tablicy 1. Tablica 1. Minimalne wartości wskaźnika zagęszczenia w wykopach i miejscach zerowych robót ziemnych Strefa korpusu Minimalna wartosc Is dla dróg ruch KR4-KR5 ruch KR1-KR3 Górna warstwa o grubości 20 cm 1,00 1,00 Na głębokości od 20 do 50 cm od powierzchni robót ziemnych 1,00 0,97 Jeżeli grunty rodzime w wykopach i miejscach zerowych nie spełniają wymaganego wskaźnika zagęszczenia, to przed ułożeniem konstrukcji nawierzchni należy je dogęścić do wartości Is, podanych w tablicy 1. Jeżeli wartości wskaźnika zagęszczenia określone w tablicy 1 nie mogą być osiągnięte przez bezpośrednie zagęszczanie gruntów rodzimych, to należy podjąć środki w celu ulepszenia gruntu podłoża, umożliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe do zastosowania środki, o ile nie są określone w ST, proponuje Wykonawca i przedstawia do akceptacji Inspektorowi Nadzoru. 19

20 Warstwa ścieralna z betonu asfaltowego Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy ścieralnej z betonu asfaltowego oraz orientacyjne zawartości asfaltu podano w tablicy 3. Tablica 3. Rzędne krzywych granicznych uziarnienia mieszanki mineralnej do warstwy ścieralnej z betonu asfaltowego oraz orientacyjne zawartości asfaltu Mieszanka mineralna, Wymiar oczek sit #, mm mm Zawartość asfaltu 0/20 0/16 0/12,8 Przechodzi przez: 25,0 20,0 16,0 12,8 9,6 8,0 6,3 4,0 2,0 (zawartość frakcji grysowej) 0,85 0,42 0,30 0,18 0,15 0,075 Orientacyjna zawartość asfaltu w mieszance mineralno-asfaltowej, %, m/m ,5 5,6 4,8 6,0 4,8 6,5 Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych wg metody Marshalla. Próbki powinny spełniać wymagania podane w tablicy 4 lp Wykonana warstwa ścieralna z betonu asfaltowego powinna spełniać wymagania podane w tablicy 4 lp Tablica 4. Wymagania wobec mieszanek mineralno-asfaltowych oraz warstwy ścieralnej z betonu asfaltowego Lp. Właściwości Wymagania 1 Uziarnienie mieszanki, mm 0/12,8; 0/16;0/20 2 Moduł sztywności pełzania 1), MPa >= 14,0 3 Stabilność wg Marshalla w temperaturze 60 o C, kn >= 10,0 3) 4 Odkształcenie wg Marshalla w temp. 60 o C, mm 2,0 4,5 5 Wolna przestrzeń w próbkach Marshalla, %, v/v 2,0 4,0 6 Wypełnienie wolnej przestrzeni w próbkach Marshalla, % 78,0 86,0 7 Grubość warstwy z mieszanki mineralno-asfaltowej o uziarnieniu: cm - 0/12,8-0/16-0/ ,5 5,0 4,0 5,0 5,0 7,0 8 Wskaźnik zagęszczenia warstwy, % = 98,0 9 Wolna przestrzeń w warstwie, v/v 2,0 5,0

21 1) dotyczy tylko fazy projektowania składumma 2) próbki zageszczone 2 x 50 uderzen 3) próbki zageszczone 2 x 75 uderzen Warstwa wiążąca, wyrównawcza i wzmacniająca z betonu asfaltowego. Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego oraz orientacyjne zawartości asfaltu podano w tablicy 5. Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego przedstawiono na rysunkach Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych wg metody Marshalla; próbki powinny spełniać wymagania podane w tablicy 6 lp Wykonana warstwa wiążąca, wyrównawcza i wzmacniająca z betonu asfaltowego powinna spełniać wymagania podane w tablicy 6 lp Tablica 5. Rzędne krzywych granicznych uziarnienia mieszanek do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego oraz orientacyjne zawartości asfaltu Wymiar oczek sit #, mm Zawartość asfaltu Przechodzi przez: 31,5 25,0 20,0 16,0 12,8 9,6 8,0 6,3 4,0 2,0 (zawartość frakcji grysowej) 0,85 0,42 0,30 0,18 0,15 0,075 Orientacyjna zawartość asfaltu w mieszance mineralno-asfaltowej, %, m/m Mieszanka mineralna, mm 0/25 0/20 0/ (59 75) (59 75) (55 70) ,0 5,5 4,0 5,5 4,3 5,8 21

22 Tablica 6. Wymagania wobec mieszanek mineralno-asfaltowych i warstwy wiążącej, wyrównawczej oraz wzmacniającej z betonu asfaltowego Lp. Właściwości Wymagania 1 Uziarnienie mieszanki, mm 0/16; 0/20;0/25 2 Moduł sztywności pełzania, MPa >= 16,0 3 Stabilność wg Marshalla w temperaturze 60 o C, kn >= 11,0 4 Odkształcenie wg Marshalla w temp. 60 o C, mm 1,5 4,0 5 Wolna przestrzeń w próbkach Marshalla, zagęszczonych 2x75 uderzeń, 4,0 8,0 % v/v 6 Wypełnienie wolnej przestrzeni w próbkach Marshalla, % <= 75,0 7 Grubość warstwy z mieszanki mineralno-asfaltowej o uziarnieniu: cm - 0/16-0/20-0/25 4,0 6,0 6,0 8,0 7,0 10,0 8 Wskaźnik zagęszczenia warstwy, % >= 98,0 9 Wolna przestrzeń w warstwie, v/v 5,0 9,0 d. Roboty tynkarskie Roboty tynkarskie obejmują skucie tynków cokołu. Należy wykonać tynk cementowo-wapienny kat. II, z zaprawy cementowo-wapiennej marki M7. W przypadku konieczności wykonania tynku o większej grubości (przy dużych nierównościach ścian), tynk należy nanosić w kilku warstwach, o grubościach warstw dopuszczalnych w systemie. e. Roboty hydroizolacyjne Przygotowanie podłoża Mury Podłoże musi być czyste, nośne, równe, bez kawern, ubytków, substancji zmniejszających przyczepność. Luźne części usunąć przez skuwanie, piaskowanie lub hydropiaskowanie. Aplikacja materiału powinna odbywać się na suche lub wilgotne podłoże. Mury z cegieł należy wyspoinować zaprawą cementową z dodatkiem preparatu ASOPLAST-MZ na równo z licem cegieł. W narożach (połączenie powierzchni pionowych i poziomych) wykonać fasety o promieniu ok. 3 cm z zaprawy cementowej z dodatkiem środka ASOPLAST- MZ. Chłonne podłoże oraz podłoża poziome (zapylone) gruntować roztworem preparatu ASO-Unigrund-K. Beton Podłoże musi być czyste, nośne, równe, bez kawern, ubytków, substancji zmniejszających przyczepność. Luźne części usunąć przez skuwanie, piaskowanie lub hydropiaskowanie. Aplikacja materiału powinna odbywać się 22

23 na suche lub wilgotne podłoże. Nierówności, ubytki i zagłębienia należy uzupełnić zaprawą ASOCRET-RN do uzyskania gładkiej i równej powierzchni. Aby zaprawa naprawcza w sposób właściwy spełniła swą funkcję należy zachować następującą procedurę: - Podłoże po oczyszczeniu i odpyleniu zwilżyć, aby w trakcie nakładania zaprawy ASOCRET-RN było matowo-wilgotne, - zaprawę przygotować, zgodnie z instrukcją techniczną i we właściwych proporcjach (tabelka w pkt.2.2.) mieszając z wodą w mieszalniku bądź pojemniku przy pomocy mieszadła wolnoobrotowego, - zaprawę nakładać przy pomocy pacy bądź szpachelki warstwami o maksymalnej grubości do 20mm. Większe ubytki wypełnić w kilku zabiegach. Powierzchnię zatrzeć pacą. Tynki Oczyścić z pozostałości zmniejszających przyczepność. Miejscowe uszkodzenia naprawić zaprawą cementową z dodatkiem preparatu ASOPLAST-MZ. Naroża wewnętrzne, połączenia ścian fundamentowych z ławami Naroża wewnętrzne i połączenia ścian fundamentowych z ławami należy zabezpieczyć przez: a) wklejenie taśmy ASO-Dichtband-2000 S - w narożach po obu stronach krawędzi nanieść preparat uszczelniający AQUAFIN-2K o szerokości co najmniej 2 cm większej od szerokości taśmy, - ułożyć taśmę na świeżym uszczelnieniu, równomiernie i bez fałd, - docisnąć taśmę i po wyschnięciu jeszcze raz powlec ją materiałem uszczelniającym, - szerokość zakładek przy łączeniu taśmy powinna wynosić co najmniej niż 10cm (zakłady skleić preparatem AQUAFIN-2K). b) wykonanie faset Na świeżo nałożonej warstwie zaprawy uszczelniającej AQUAFIN-1K należy wykonać fasetę (wyoblenie) o promieniu 4cm z zaprawy ASOCRET-RN lub z zaprawy cementowej z dodatkiem ASOPLAST-MZ. Należy korzystać z 23

24 odpowiednio ukształtowanej pacy. Wykonaną fasetę po związaniu materiału należy ponownie pokryć zaprawą AQUAFIN-1K. Nakładanie COMBIFLEX-C2 Przygotowanie preparatu COMBIFLEX-C2 Składnik B preparatu COMBIFLEX-C2 dodać do składnika A. Mieszać za pomocą mieszadła wolnoobrotowego (300obr./min) do uzyskania jednolitej, homogenicznej masy. Nakładanie preparatu COMBIFLEX-C2 Masę należy nakładać na podłoże za pomocą pacy zębatej. Następnie wygładzić powierzchnię pacą metalową. W świeżo nałożony COMBIFLEX-C2 można wkleić fizelinę COMBIFLEX-C2 Schutz und Gleitvlies w przypadku wykonywania izolacji na zarysowanych, spękanych podłożach. Ochrona powłoki COMBIFLEX-C2 Powłokę uszczelniającą należy chronić przed promieniowaniem słonecznym i uszkodzeniami mechanicznymi. Przed zasypaniem wykopu powłokę zabezpieczyć przed uszkodzeniem przez ułożenie folii kubełkowej. f. Wywóz i utylizacja odpadów Powstające w trakcie wykonywania robót budowlanych odpady należy usuwać i gromadzić w sposób ograniczający ich rozrzut i pylenie. Strefy gromadzenia odpadów należy ogrodzić i odpowiednio zabezpieczyć. Wykonawca, po zakończeniu robót, zobowiązany jest wywieźć odpady z terenu budowy oraz przedstawić zamawiającemu dokumenty świadczące o prawidłowym postępowaniu z odpadami. 7. KONTROLA, BADANIA ORAZ ODBIORY MATERIAŁÓW I ROBÓT W NAWIĄZANIU DO DOKUMENTÓW ODNIESIENIA Kontrolne badania właściwości wyrobów należy przeprowadzać zgodnie z wymaganiami odpowiednich norm dotyczących tych wyrobów lub innych 24

25 dokumentów odniesienia, dołączonych przez producenta do wyrobu (aprobaty techniczne, instrukcje i wytyczne stosowania wyrobu). Kontrola jakości materiałów polega na sprawdzeniu zgodności wybranych właściwości wyrobów z dokumentami odniesienia (normami, aprobatami technicznymi). Kontrolę jakości wykonanych robót budowlanych przeprowadza się na podstawie odpowiednich norm, aprobat technicznych lub instrukcji i wytycznych producenta dotyczących stosowania wyrobu. Badanie gotowych elementów powinno m.in. obejmować: sprawdzenie wymiarów, wykończenia powierzchni, zabezpieczenia antykorozyjnego, połączeń konstrukcyjnych, prawidłowego działania części ruchomych. 8. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Przedmiarem robót należy objąć wszystkie roboty podstawowe wyszczególnione w niniejszej specyfikacji, stanowiące przedmiot zamówienia oraz roboty pomocnicze i towarzyszące, jeżeli koszty ich wykonania nie zostaną uwzględnione w kosztach ogólnych budowy. Przedmiar robót należy opracować na podstawie posiadanej dokumentacji i pomiarów dokonanych w terenie, zgodnie z zasadami przedmiarowania określonymi w odpowiednich katalogach zawierających nakłady rzeczowe oraz w jednostkach miary ustalonych dla poszczególnych robót. Przed przystąpieniem do sporządzania przedmiaru robót należy zapoznać się z założeniami ogólnymi i szczegółowymi oraz zasadami przedmiarowania robót określonymi w zastosowanych katalogach nakładów rzeczowych, a także z jednostkami miary i opisem podstawowych czynności, podanymi nad tablicami zawierającymi nakłady rzeczowe. Nakłady rzeczowe dla czynności, dla których nie ma opracowanych katalogów z nakładami rzeczowymi, należy ustalać indywidualnie. Opracowany i dostarczony przez zamawiającego przedmiar robót stanowi podstawę do opracowania przedmiaru robót przez wykonawcę. Zasady dotyczące sporządzania przedmiaru robót, stosuje są odpowiednio do opracowania obmiarów. 25

26 9. SPOSÓB ODBIORU ROBÓT BUDOWLANYCH 9.1. Odbiory częściowe Przedmiotem odbiorów częściowych są roboty zanikające i ulegające zakryciu, których wykonanie wykonawca zgłasza telefonicznie inspektorowi nadzoru inwestorskiego oraz potwierdza wpisem w dzienniku korespondencji. Odbiorów częściowych dokonują inspektorzy nadzoru, po sprawdzeniu ich ilości i jakości oraz zgodności z dokumentacją techniczną. Inspektorzy nadzoru zobowiązani są dokonywać odbiorów częściowych w takim czasie (możliwie szybko po otrzymaniu zgłoszenia), aby wykonawcy umożliwić wykonanie ewentualnych poprawek bez hamowania postępu robót. Ocenę przygotowania powierzchni podłoża przeprowadzać należy nie później niż w ciągu jednej godziny od zakończenia czyszczenia powierzchni Odbiór końcowy Przedmiotem odbioru końcowego robót będzie bezusterkowe wykonanie robót objętych zamówieniem, potwierdzone wpisami inspektorów nadzoru inwestorskiego w dzienniku korespondencji. Zamawiający dokona odbioru końcowego zgodnie z warunkami określonymi w umowie. Odbioru dokona komisja wyznaczona przez zamawiającego, w obecności inspektorów nadzoru i przedstawicieli wykonawcy oraz przy udziale przedstawicieli administratora i użytkownika. Dokonanie odbioru będzie potwierdzone sporządzeniem protokołu odbioru robót z ewentualnym określeniem wad i usterek do usunięcia przez wykonawcę. Komisja może przerwać czynności związane z odbiorem robót, jeżeli stwierdzi, że roboty budowlane nie zostały wykonane w całości lub zostały wykonane w sposób wadliwy, który uniemożliwia prawidłowe użytkowanie obiektu oraz w przypadku, gdy wykonawca nie przedłoży wszystkich wymaganych dokumentów (atesty, certyfikaty, protokoły badań i sprawdzeń). 10. SPOSÓB ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Roboty tymczasowe i towarzyszące związane z wykonaniem robót budowlanych należy ująć w cenie robót podstawowych lub uwzględnić ich wartość w kosztach ogólnych budowy. Roboty tymczasowe i towarzyszące, 26

27 jakie mogą wystąpić w trakcie realizacji zamówienia, a ich wykonanie będzie konieczne do należytego wykonania zamówienia, wykonawca będzie zobowiązany wykonać na własny koszt i ryzyko. Do prac towarzyszących zaliczono wywóz i utylizację wszelkiego rodzaju odpadów jakie powstaną podczas wykonywania robót rozbiórkowych. Prace towarzyszące należy ująć w cenie zamówienia. Podczas ustalania ceny jednostkowej prac towarzyszących dla przyjętej jednostki miary należy uwzględnić koszt wszystkich czynności (koszty załadunku i rozładunku, koszty transportu, koszt utylizacji). 11. DOKUMENTY ODNIESIENIA I NORMY ZWIĄZANE Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jedn.: Dz. U. Nr 243 z 2010 r., poz. 1623), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202 z 2004 r., poz. 2072), Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. nr 130 z 2004 r., poz. 1389), Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401), Aprobaty techniczne wyrobów budowlanych, jakie zostaną zastosowane przez wykonawcę do realizacji zamówienia, Instrukcje i wytyczne producentów wyrobów budowlanych, określające warunki ich stosowania, Instrukcje, Wytyczne, Poradniki 388/2004 ITB. Warunki techniczne wykonania i odbioru robót, część B: Roboty wykończeniowe, zeszyt 1: Tynki, PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze, 27

28 PN-90/B Zaprawy budowlane zwykłe, PN-88/B Materiały budowlane. Woda do betonów i zapraw PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych PN-B-19701: 1997 Cementy powszechnego użytku PN-B Grunty budowlane. Badania próbek gruntu PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze. PN-B-24620: Lepiki, masy i roztwory asfaltowe stosowane na zimno. PN-EN 13252: Geotekstylia i wyroby pokrewne. Właściwości wymagane w odniesieniu do wyrobów stosowanych w systemach drenarskich. PN-69/B Roboty malarskie budowlane farbami wodnymi i wodnorozcieńczalnymi farbami emulsyjnymi. PN-EN : Metody badań zapraw do murów. Określenie konsystencji świeżej zaprawy (za pomocą stolika rozpływu). PN-EN : Metody badań zapraw do murów. Określenie konsystencji świeżej zaprawy (za pomocą penetrometru). PN-EN : Metody badań zapraw do murów. Część 12. Określenie przyczepności do podłoża stwardniałych zapraw na obrzutkę i do tynkowania. PN-B-10106: Tynki i zaprawy budowlane. Masy tynkarskie do wypraw pocienionych. PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. PN-EN 197-1: Cement. Część 1: skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. PN-EN 197-2: Cement. Część 2: Ocena zgodności. PN-EN 459-1: Wapno budowlane. Część 1: Definicje, wymagania i kryteria zgodności. PN-EN 934-6: Domieszki do betonu, zaprawy i zaczynu. Część 6: Pobieranie próbek, kontrola zgodności i ocena zgodności. PN-EN : Metody badań zapraw do murów. Pobieranie i przygotowanie próbek zapraw do murów. 28

29 PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. PN-88/B Materiały budowlane. Woda do betonów i zapraw. PN-/B Kruszywa mineralne. Badania. Oznaczanie wilgotności PN-S Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu Polskie normy powołane w "WT Mieszanki niezwiązane do dróg krajowych" Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM - Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych GDDP
