3 GCE - FIRMA O ZASIĘGU MIĘDZYNARODOWYM Grupa GCE w swojej ofercie posiada szeroki asortyment produktów w branży przemysłowej, medycznej, gazów specjalnych oraz wysokiej czystości. Posiadamy liczne biura sprzedaży w lokalizacjach takich jak: Austria, Benelux, Czechy, Francja, Niemcy, Węgry, Włochy, Polska, Portugalia, Rumunia, Hiszpania, Szwecja, Szwajcaria, Wielka, Chiny i Rosja. GCE niedawno otworzyło nowe biura sprzedaży w Indiach, na Bliskim Wschodzie (Dubaj), Panamie i Meksyku oraz zakłady produkcyjne w Czechach i Chinach. GCE ma jedno centrum dystrybucyjne z siedzibą w Kladno, na północ od Pragi. LIDERZY RYNKU Grupa GCE jest dziś wiodącą w Europie firmą w obszarze kontroli gazów oraz zajmuje się udoskonalaniem i produkcją wszelkiego rodzaju urządzeń do kontroli ciśnienia i przepływu gazów wysokociśnieniowych. Początkowo główna działalność GCE skupiała się na sektorze cięcia i spawania acetylenowo-tlenowego, lecz dzięki prawie 100-letniemu doświadczeniu w obsłudze gazów wysokociśnieniowych, asortyment produktów został szybko poszerzony do gazów wysokiej czystości oraz osprzętu do gazów medycznych. KOMPLETNY ASORTYMENT DLA OPIEKI ZDROWOTNEJ Gaz medyczny to serce naszej działalności w GCE Healthcare. Rozumiemy potrzebę wysokiego standardu bezpieczeństwa, jakości i niezawodności. Dbamy o globalny system zarządzania jakością i zapewniamy, że wszystkie nasze produkty są zgodne z obowiązującymi normami jakości i regulacji m.in.: Dyrektywa o Wyrobach Medycznych 93/42 / EEC, ISO Firma GCE jest dumna ze swojego zespołu ekspertów, których celem jest dostarczanie wiodących rozwiązań dla naszych klientów. Współpracujemy z profesjonalnymi pracownikami służby zdrowia oraz dostawcami usług medycznych na całym świecie wspierając ich oraz spełniając oczekiwania ich klientów. GCE Healthcare dostarcza rozwiązania tlenoterapii dostawcom usług medycznych, którzy obsługują pacjentów w domach. Dostawcy Ci ufają GCE jako solidnemu partnerowi. OBSZARY DZIAŁALNOŚCI GCE Dzisiejsze portfolio produktów znajduje wiele różnych zastosowań począwszy od prostych regulatorów ciśnienia, palników do spawania i cięcia do bardzo zaawansowanych systemów dostarczania gazu technicznego, medycznego o oraz analitycznego sprzętu laboratoryjnego HISTORIA Geneza GCE (Gas Control Equipment) sięga początku XX wieku, kiedy pojawiły się pierwsze sposoby cięcia i spawania acetylenowotlenowego. Grupa GCE jako niezależny podmiot powstała w 1987 roku przez połączenie dwóch wiodących na świecie firm zajmujących się produkcją przemysłową osprzętu do gazu i spawania w jeden niezależny podmiot. Od czasu jej utworzenia, Grupa GCE odnotowuje szybki wzrost i prowadzi do restrukturyzacji europejskiego przemysłu związanego z osprzętem do gazu dokonując fuzji i przejęć. Prowadzone latami przez Grupę GCE prace badawczo-rozwojowe zaowocowały innowacyjnymi rozwiązaniami, które szybko stały się standardami wprowadzanymi w teren. Posiadając magazyny w Wielkiej Brytanii, Niemczech i Czechach zapewniamy, że jesteśmy w stanie szybko reagować na potrzeby naszych klientów. Jesteśmy liderami w tej bardzo ważnej dziedzinie oraz oferujemy szereg produktów konkurencyjnych i kluczowych na rynku m.in: Przenośne koncentratory tlenu Stacjonarne koncentratory tlenu Medyczne reduktory butlowe Elektroniczne i pneumatyczne urządzenia oszczędzania gazu Pompy ssące Akcesoria Informacje ogólne / Katalog medyczny 3

4

5 SPIS TREŚCI REDUKTORY WYSOKOCIŚNIENIOWE...7 MediSelect II...8 MediReg II Varimed...11 MMR RUCHOMY OSPRZĘT MEDYCZNY Blender Medimeter Regulator próżni Medievac Akcesoria dla Medievac Inżektor próżni MediEject II...20 Medicollect Mediflow II...23 Mediflow Ultra II...24 Wózki...26 Węże...27 Szyny i uchwyty...30 Punkty poboru gazów medycznych...32 Punkty poboru gazów medycznych MC Punkty pobotu gazów medycznych TYP DIN...34 MEDYCZNE STACJE ROZPRĘŻAJĄCE Stacja rozprężająca SIMPLEX MMR...35 Stacja rozprężająca MC Stacja rozprężająca MM Stabilizator do tablicy rozprężającej MM Reduktor liniowy...39 Półautomatyczna tablica rozprężająca MM Automatyczna tablica rozprężająca MM Rezerwowa tablica rozprężająca MM Stacja rozprężająca duplex MC Stabilizator stacji rozprężająca MC DOMOWE LECZENIE TLENEM (DLT)...47 Zen-O lite...48 Zen-O - przenośny koncentrator tlenu...50 Nuvo lite mark 5 - stacjonarny konentrator tlenu...52 Nuvo Nuvo Akcesoria do tlenoterapii...55 Nawilżanie i filtracja...58 OSPRZĘT RATUNKOWY Mars II - ręczny i automatyczny respirator medyczny...62 EASE II - zawór dozujący...63 Panel ambulansowy II...64 MEDYCZNE ZAWORY Medyczne zawory zintegrowane - MediVital...66 Medyczne zawory butlowe...68 Spis treści / Medical catalogue 5

6

7 REDUKTORY WYSOKOCIŚNIENIOWE

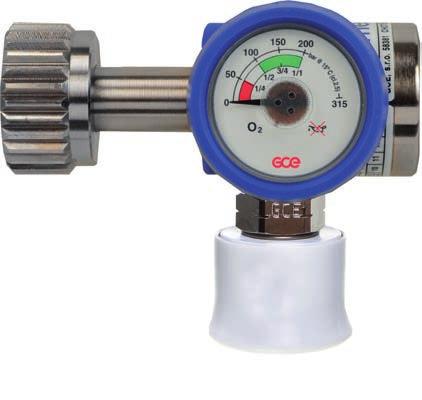

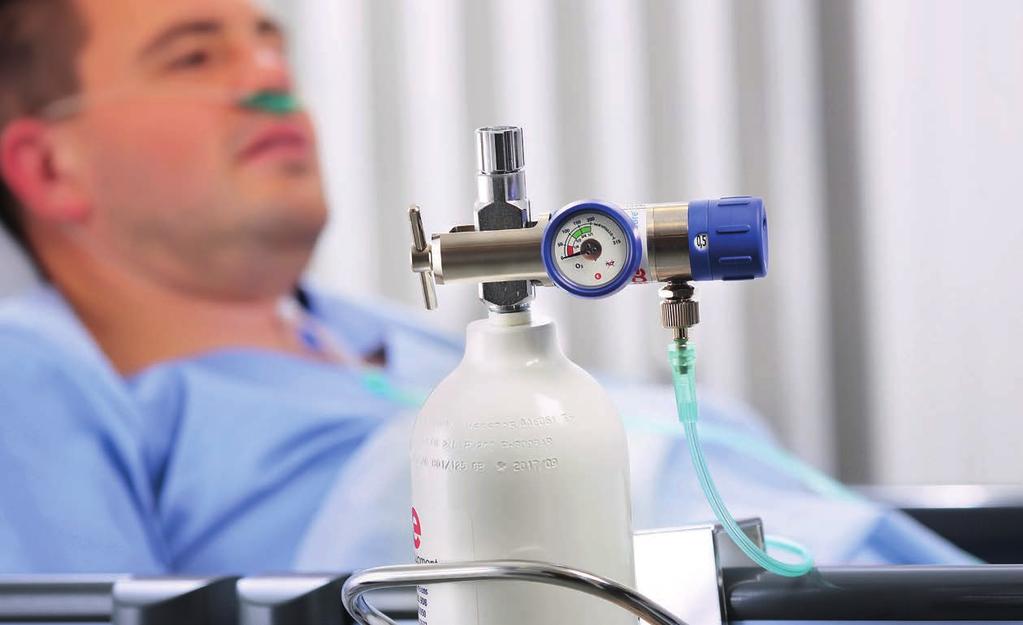

8 REDUKTORY WYSOKOCIŚNIENIOWE MEDISELECT II Nowa generacja reduktorów medycznych wysokiego ciśnienia. ZALETY Reduktor ze skokowym nastawem przepływu Obrotowy manometr, ktory pozwala na wygodny odczyt 360 obrotowa końcowka - umożliwia wygodne ustawienie kaniuli nosowej lub maski twarzowej w kierunku pacjenta (zapobiega skręcaniu wężyka) Innowacyjne, samocentrujące pokrętło przepływomierza ułatwiające precyzyjny nastaw przepływu. W mało prawdopodobnym przypadku awarii mechanizmu pacjent nadal będzie zasilany gazem leczniczym 2 okna - odczyt wskazań przepływomierza z boku i przodu reduktora Dodatkowe skoki nastawu przepływomierza zwiększające możliwość stosowania urządzenia: obok tradycyjnych przepływów w urządzeniu zastosowano także przepływ 25 l/min służący do reanimacji pacjentow Zwiększenie liczby zakresów przepływu Dodatkowy nastaw przepływu 7 l / min służy do rozpylania lekarstw Manometr obrotowy - kąt łatwy odczyt w każdych warunkach Przepływ gazu jest ciągły, również w przypadku gdy pokrętło ustawione jest w pozycji pośredniej Ruchoma końcówka przepływomierza umożliwia wykorzystanie urządzenia w każdych warunkach Samocentrujące pokrętło przepływomierza z dwoma okienkami przepływu 8 Katalog medyczny / Reduktory

9 MEDISELECT II Nr kat. Gaz Przepływ l/min Wejście Wyjście Szybkozłącze Mediselect II 2 O G3/4 G9/ Mediselect II 6 O G3/4 G9/ Mediselect II 25 O G3/4 G9/ Mediselect II 25 O G3/4 G3/8 AGA Mediselect II 25 O G3/4 G9/16 DIN Mediselect II 25 AIR 0-25 G5/8 G9/16 DIN Mediselect II 25 O W21,8x1/14 G9/16 - Mediselect II to reduktor wysokiego ciśnienia z szybkozłączem i regulacją przepływu gazu. DANE TECHNICZNE Gaz O 2, Air, N 2 O, CO 2, N 2 O/O 2 Ciśnienie wejściowe Ciśnienie na wylocie Do 300 bar 4 bar Zakresy przepływu 0 do 2 lpm 0, 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5, 2 0 do 3 lpm 0, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2, 3/4, 1, 1,5, 2, 3 0 do 6 lpm 0, 0.25, 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 4, 5, 6 0 do 25 lpm 0, 1, 2, 3, 4, 5, 6, 7, 9, 12, 15, 25 Wejście Wyjście Przyłącze wyjściowe Materiał korpusu Pokrętło regulacji O-rings Filtr Osłona manometru Zgodnie z normami krajowymi 9/16 UNF, M12 1,25, G3/8, G1/4 + wąż DIN, AFNOR, SS, CZ etc. Mosiądz niklowany Poliamid EPDM Brąz spiekany TPE (termoplastycznego elastomeru) Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO Zgodność z normą EN 1789 Klasyfikacja: Klasa IIb KRZYWA PRZEPŁYWU DLA TLENU Krzywe przepływu Ciśnienie robocze Reduktory / Katalog medyczny 9

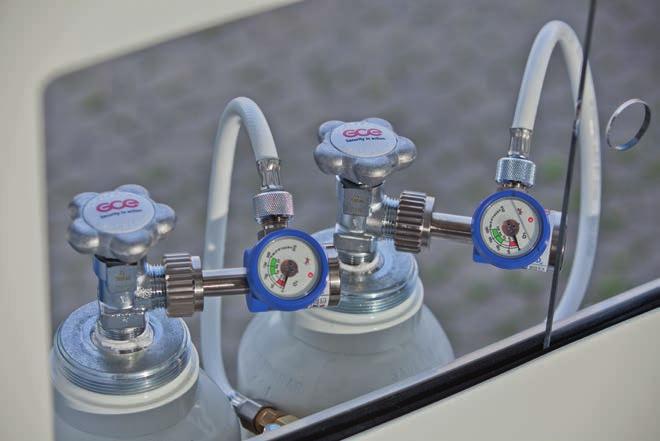

10 REDUKTORY WYSOKOCIŚNIENIOWE MEDIREG II ZALETY Reduktor ze stałym przepływem Obrotowy manometr, który umożliwia wygodny odczyt wskazań Ergonomiczny i opływowy kształt Łatwe czyszczenie powierzchni Kompaktowy i przyjazny dla użytkownika Dostępne wersje z manometrem kontaktowym 360 Manometr obrotowy - kąt łatwy odczyt w każdych warunkach Niewielki manometr zabezpieczony osłoną 10 Katalog medyczny / Reduktory

11 MEDIREG II Nr kat. Gaz Przepływ l/min Wejście Wyjście Szybkozłącze Medireg II O 2 O 2 - G3/4 - AGA Medireg II N 2 O N 2 O - G3/8 - AGA Medireg II Air AIR - G5/8 - AGA Medireg II O 2 O 2 - G3/4 - DIN Medireg II Air AIR - G5/8 - DIN Medireg II N 2 O N 2 O - G3/4 zew. - DIN Medireg II 15 O 2 O G3/4 G9/ Medireg II 15 Air AIR 0-15 G5/8 G9/16 - DANE TECHNICZNE Gaz Ciśnienie wejściowe Ciśnienie na wylocie Wejście Wyjście Materiał korpusu Pokrętło regulacji O-rings Filtr Osłona manometru O 2, Air, N 2 O, CO 2, N 2 O/O 2, Xe, Ar Do 300 bar 4 bar Zgodnie z normami krajowymi DIN, AFNOR, SS, CZ etc. Mosiądz niklowany Poliamid EPDM Brąz spiekany TPE (termoplastyczny elastomer) Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy: Zgodność z normą EN ISO Medireg Klasyfikacja Zgodność z normą EN 1789 Klasa IIb VARIMED Varimed to jednostopniowy reduktor wysokiego ciśnienia o wysokiej wydajności z zastosowaniem do butli gazów medycznych. Reduktor jest przeznaczony do podłączenia urządzeń medycznych, takich jak monitorów ciśnienia, sprzętu anestezjologicznego, jako źródło gazu w karetkach pogotowia ratunkowego itp. DANE TECHNICZNE Gaz Ciśnienie wejściowe Ciśnienie na wylocie Wejście Wyjście Materiał korpusu Pokrętło regulacji Waga O 2, Air, N 2 O Do 200 bar bar Zgodnie z normami krajowymi Zgodnie z normami krajowymi Mosiądz niklowany Malowany stop mazaka 1,1 kg KRZYWA PRZEPŁYWU Reduktory / Katalog medyczny 11

12 MMR Reduktor wysokiego ciśnienia o wysokiej przepustowości do butli gazowych medycznych wyposażonych w zawór butlowy. MMR jest dwustopniowym reduktorem, który zapewnia stabilne ciśnienie na wylocie. Reduktor jest odpowiedni do zastosowań wymagających dużego przepływu gazu. Optymalnym zakresem stosowania dla MMR to jako zapasowe źródło gazu, reduktor będzie używany za pośrednictwem monitora ciśnienia w przypadku wystąpienia przerw w dostawach gazu. Nr kat. Gaz Gwint na wejsciu Gwint na wyjsciu Cisnienie wlotowe Cisnienie wylotowe MMR AIR G5/8 G3/ MMR O 2 W21.8x1/14 G3/ , MMR AIR G5/8 G3/ DANE TECHNICZNE Wage Wydajność 2400 g 30 m 3 /h od P1 = 200 bar ( kpa) i P2 = 5 bar (500 kpa) Wyjście zgodne z normą SS KODOWANIE REDUKTORÓW MS15 O 2 /N 2 O W21,8 DN MEJ 9/16 G Gotowy produkt: MS MediSelect MS+ - MediSelect+ MR MediReg VM Varimed MMR - Multistage Przepływ (l/m): Nie dotyczy* 5F** 15F** 30F** Przepływ na wyjściu przy stałym ciśnieniu (l/m): Ciśnienie wylotowe zakres (bar) - dla VM z pokrętłem przepływu: 12 6 *Wersja bez głowicy przepływowej ** Przepływomierz MR + (powinien obejmować również wylot, typ złącza) Oznaczenie gazu: O 2 AIR O 2 /N 2 O N 2 O He/O 2 CO 2 O 2 /CO 2 N 2 M (mixture) N (neutral) Gwint na wejściu: SI26 SI26x1,5 SI22 SI22,91 CGA540 G3/4 G3/4E G3/4 external G3/8 G3/8I G3/8 internal G5/8CH G5/8 China G5/8B G5/8 Belgie G5/8NL G5/8 Holland G5/8BS G5/8 Bullnose UK G5/8D M19 M19x1,5H W21,7 W21,8 PI Pin index W24x2 W24x2D W27x2 W30x14 (w30x2)??? SI21 SI21,7 CGA326 M26 M26x1,5 M30 M30x1,75 M14x1 Inne urządzenia: MEJ - inżektor próżni MS EJ inżektor próżni - detal Szybkozłącze na wyjściu (QC): AS AS2902 (Australia) BS BSI CM - Camozzi CB - Carbamed CG CGA V-5 CZ Czech DN DIN DS DISS FO FRO G1/4 G3/8 IS ISO 5359 JS JIS T 7101 JU - Junron KW Kawasaki MD Medap M12 M14 M14 1 M20 M20 1,5 NF NF (France) NS NIST ON Oxifar PD Parkodex RT Rectus SS SS (Sweden) UN UNI 9507 UQ Unique (Lucas) 9/16 WT Walter CM - Camozzi Gwint na wyjściu: 9/16 M12 M12x1,25 G3/8 G1/4 Marka: G - standardowy produkt GCE S - specjalny wariant produktu 12 Katalog medyczny / Reduktory

13 RUCHOMY OSPRZĘT MEDYCZNY

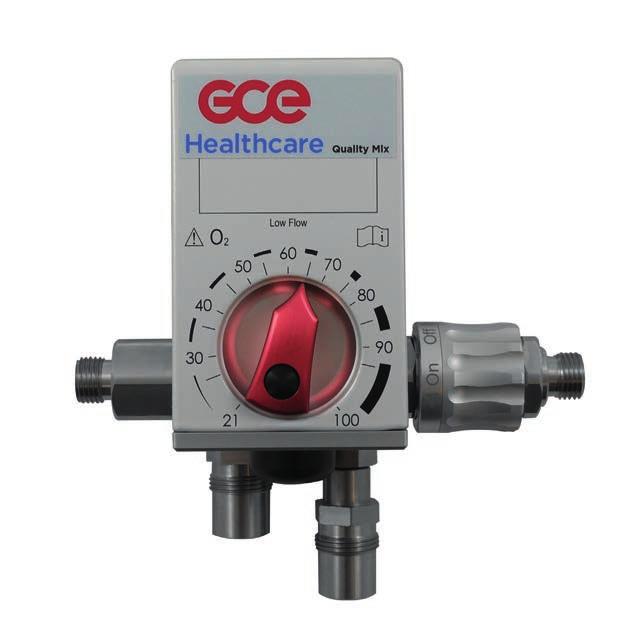

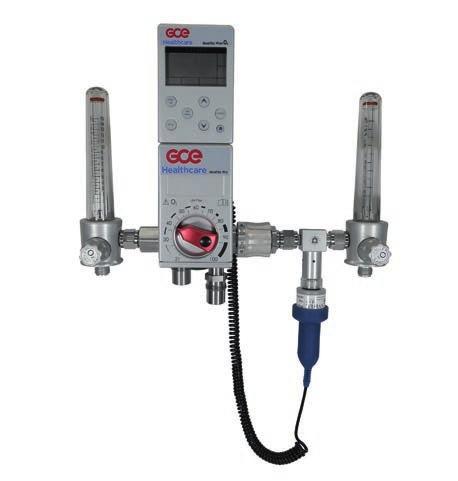

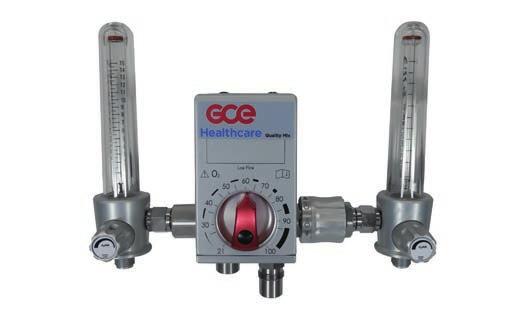

14 MIESZANIE POWIETRZA Z TLENEM BLENDER Stężenie tlenu można łatwo i dokładnie regulować w zakresie od 21% do 100%. Podczas przerwy lub spadku ciśnienia w systemie zasilania gazem rozlega się alarm. Prosta regulacja urządzenia umożliwia dokładne mieszanie przy ekonomicznym zużyciu gazu i niskim poziomie hałasu. FUNKCJE/ZALETY/KORZYŚCI Mieszalnik dostarcza ciągłą i precyzyjną mieszankę powietrza i tlenu dla niemowląt, dzieci i dorosłych. Łatwość regulacji ilości tlenu, przełącznik upustowy umożliwia oszczędne zużycie gazu, nawet przy prędkości przepływu poniżej 3 l / min. Możliwość odczytu stężenia tlenu na wyświetlaczu. W celu zapewnienia odpowiedniej ilości dostarczanego tlenu, jest możliwość ustawienia limitów alarmowych. Jest możliwość ustawienia urządzenia indywidualnie i zgodnie z potrzebami, dzięki zaawansowanej budowie w skład której wchodzą regulator, zaciski szynowe, przepływomierze oraz tłumiki. KOMPLETNA INSTALACJA Dostępny, szeroki asortyment produktów GCE, jak reduktory, zawory kombinowane, węże niskociśnieniowe, w znaczącym stopniu upraszczają instalację. SOLIDNA OBUDOWA Solidna metalowa obudowa zapobiega uszkodzeniom, zwłaszcza w trudnych warunkach szpitalnych. Wyjście pomocnicze z lub bez zaworu upustowego Wyjście główne z lub bez zaworu upustowego MONITOR TLENU Dostarczaną ilość tlenu można odczytać na wyświetlaczu. Wlot powietrza ALARM W celu zapewnienia odpowiedniej ilości dostarczanego tlenu jest możliwość ustawienia limitów alarmowych. Wlot tlenu 14 Katalog medyczny / Ruchomy osprzęt medyczny

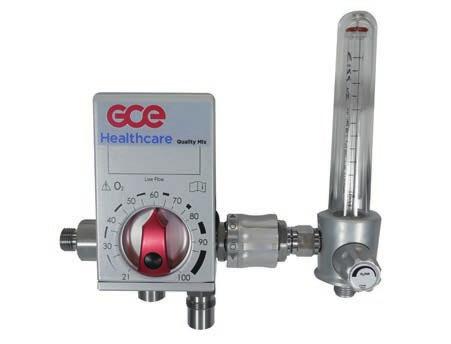

15 DANE TECHNICZNE Wysoki przepływ Niski przepływ Główny wylot Wylot pomocniczy Maksymalny łączny przepływ (oba wyloty) <120 <30 Przepływ przy 3,4 bar <13 <3 Wylot awaryjny ( w sytuacji awarii zasilania powietrzem lub tlenem) <85 <15 Spadek ciśnienia przy ciśnieniu wlotowym od 3,1 do 5,2 bara przy szybkości przepływu 30 l / min przy 60% FIO2 <0,21 <0,14 Włączenie alarmu przy spadku ciśnienia zasilającego. Głośność alarmu Bez modułu regulatora od 3,3 do 4,2 od 3,3 do 4,2 Z modułem regulatora od 2,3 do 3,2 od 2,3 do 3,2 > 80dB w odległości 30cm Zakres ustawień ilości tlenu % Ciśnienie wlotowe gazu 4,5 ± 0,5 bar: AIR i O 2 różnica powinna wynosić 0,7 bar Dokładność mieszanki gazu (FIO2) ± 3% O 2 Typy połączeń Wejścia i wyjścia DISS dla O 2 i / lub wyjścia NIST dla AIR i O 2 Wymiary (DxGxW) Waga Temperatura pracy Temperatura przechowywania Wilgotność 130 x 165 x 122 mm 1600 g +5 C to +40 C +5 C to +40 C Maks. 95% wilgotności bez kondensacji KONFIGURACJE Ruchomy osprzęt medyczny / Katalog medyczny 15

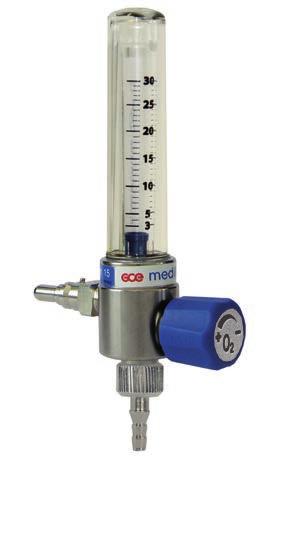

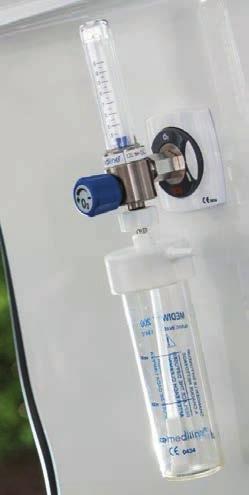

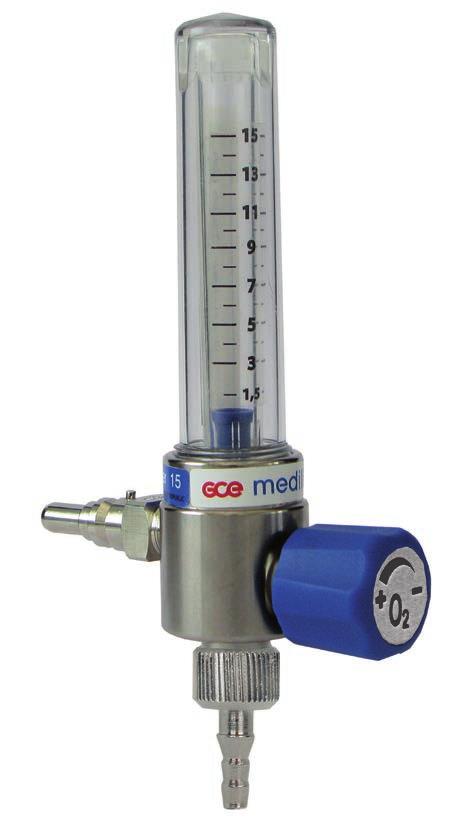

16 DOZOWNIK ROTAMETRYCZNY MEDIMETER Medimeter jest to przepływomierz przeznaczony do kontroli przepływu powietrza lub tlenu podawanego pacjentom. FUNKCJE/ZALETY/KORZYŚCI Czytelne wskazania pływaka umożliwiają łatwy i bezpieczny odczyt wartości przepływu przez użytkowników Ergonomiczny kształt, łatwy w czyszczeniu i przyjazny w obsłudze Dostępny ze złączem do punktu poboru gazu lub do montażu na szynie z wężem Delikatny mechanizm zamykający Odporny na uszkodzenia mechaniczne Nowa skala - dokładniejszy odczyt wartości przepływu Medimeter skala 30 Medimeter skala 5 16 Katalog medyczny / Ruchomy osprzęt medyczny

17 MEDIMETER Nr kat. Gaz Przepływ l/min Wejście Wyjscie na butle nawilzacza Medimeter 15 O AGA G3/ Medimeter 15 O AGA G9/ Medimeter 15 AIR 0-15 AGA G3/ Medimeter 15 AIR 0-15 AGA G9/ Medimeter 5 O AGA G3/ Medimeter 5 AIR 0-5 AGA G3/ Medimeter 15 O DIN G9/ Medimeter 15 AIR 0-15 DIN G9/ Medimeter 15 O AGA zakonczenie weza G3/ Medimeter 15 AIR 0-15 AGA zakonczenie weza G3/ Rozgałeziacz DUOLINE Y O 2 - AGA - K Uchwyt uniwersalny do szyny do dozownika , DANE TECHNICZNE Gaz Ciśnienie wlotowe O₂, Air 4,5 bar 0-5 lpm Zakresy pomiarowe 0-15 lpm 0-30 lpm Wejście Wyjście Materiał korpusu O-rings Pokrętło regulacji Według normy krajowej 9/16 UNF; M ; G3/8; G1/4 (+ króciec na wąż) Mosiądz niklowany EPDM Poliamid Rozmiary urządzenia Szerokość Wysokość Głębokość Waga 32 mm 160 mm 60 mm 280 g (bez wtyku) Zakres temperatury Przechowywanie - 30 C to + 60 C Działanie - 20 C to + 60 C Normy Zgodność z dyrektywa o wyrobach medycznych MDR 2017/745 Zgodność z normą EN Ruchomy osprzęt medyczny / Katalog medyczny 17

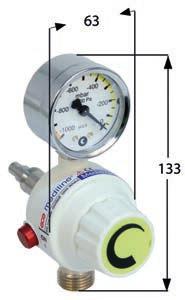

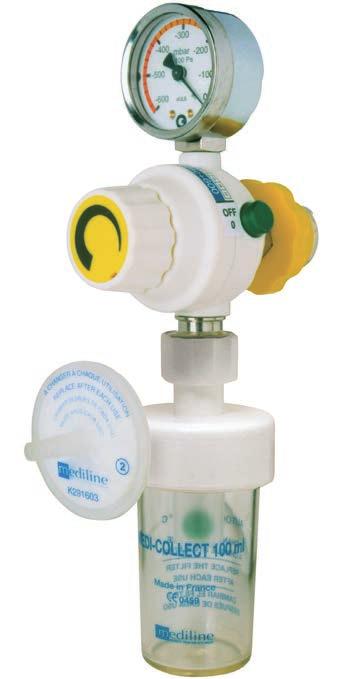

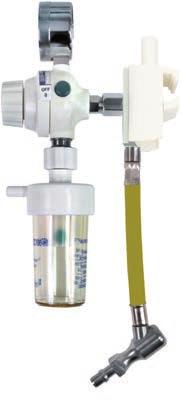

18 REGULATOR PRÓŻNI MEDIEVAC+ FUNKCJE/ZALETY/KORZYŚCI Kompaktowy i lekki system regulatora próżni dla celów medycznych Poziom ssania w urządzeniu Medievac + jest regulowany za pomocą łatwo dostępnego pokrętła zamontowanego od frontu Szczególną cechą wyłącznika włącz/wyłącz Medievac + jest łatwe wznowienie wybranej wartości zredukowanego ciśnienia, gdy terapia została przerwana Wskaźnikiem Medievac + można łatwo obracać, dzięki czemu osoby obsługujące mogą łatwo odczytać ciśnienie próżni Wskaźnik skali jest oznaczony w sekcjach kolorami, aby wyraźnie wyświetlać wskazanie poziomu ssania W celu zaspokojenia wszystkich potrzeb terapeutycznych dostępne są trzy wersje regulacji ciśnienia (-250, -600 i mbar) Wersja -250 mbar posiada zawór bezpieczeństwa, który automatycznie wyłączy ssanie, aby zapewnić maksymalną ochronę pacjenta, w przypadku mało prawdopodobnego wzrostu zredukowanego ciśnienia KORZYŚCI DLA UŻYTKOWNIKA Szybkie podłączenie do źródła próżni Szybki i wygodny montaż akcesoriów (np. słoja bezpieczeństwa) Dobry dostęp innych podłączanych urządzeń do blisko położonego punktu poboru OBROTOWY MANOMETR POKRĘTŁO STERUJĄCE Pokrętło posiada mechanizm zapobiegający uszkodzeniu przy zbyt mocnym dokręceniu KORZYŚCI DLA PERSONELU MEDYCZNEGO: Możliwość ustawienia manometru w swoim kierunku w celu odczytu wskazania. KORZYŚCI DLA OBSŁUGI TECHNICZNEJ: Brak widocznych metalowych gwintów umożliwia bezpieczną I komfortową wymianę urządzenia. PRZYCISK WŁĄCZ/WYŁĄCZ ZAKŁADANY FILTR Higieniczny i łatwy w założeniu, chroni urządzenie przed cząstkami większymi niż 0,3 μm Zachowuje ustawienie podczas użytkowania: kolor przycisku pokazuje stan regulatora: (zielony = działający; czerwony = zatrzymany) WYDAJNOŚĆ! Maksymalny przepływ ssania 70 l / min dla lepszego oczyszczania. 18 Katalog medyczny / Ruchomy osprzęt medyczny

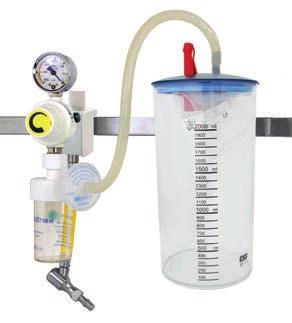

19 REGULATOR PRÓŻNI - MEDIEVAC + Nr kat. Podłaczenie Przeznaczenie terapii dla ME SS G ½/w komplecie słój 0,1 l + 19 ltr/ Do punktu poboru prózni AGA Dorosli ME+ 250 SS G ½ /w komplecie słój 0,1 l + 19 ltr/ Do punktu poboru prózni AGA Dzieci ME SS G ½ waz /bez słoja/ Do szyny wtyk AGA Dorosli ME+ 250 SS G ½ waz /bez słoja/ Do szyny wtyk AGA Dzieci DANE TECHNICZNE Włącz/ wyłącz Naciśnij widoczny czerwony przycisk Naciśnij widoczny zielony przycisk mbar (Mierzona od ciśnienia atmosferycznego) Ciśnienie wejściowe mbar mbar Max. przepływ ssania Dokładność miernika Zawór bezpieczeństwa Podłączenie wlotu Podłączenie wylotu Wysokość Szerokość Głębokość 70 l/min ±5 l/min ±2,5 % pełnej skali Medievac+ tylko 250 maks mbar na otwarciu Zgodnie z krajowymi normami G1/2 męskie 133 mm; 260 mm (ze słojem bezpieczeństwa) 63 mm 77 mm (bez złącza) EEC Uchwyt Materiał korpusu Normy ABS Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Zgodność z normą EN ISO (Medyczne urządzenia odsysające Część 3: Urządzenia odsysające zasilane próżniowo lub sprężonym gazem) Wąż 1 500mm MediCollect 100 Szybkie połączenie AKCESORIA DO MEDIEVAC+ Słój bezpieczeństwa Filtr Słój bezpieczeństwa z filtrem System regulatora próżni Medievac + zawiera opcjonalne akcesoria, słój bezpieczeństwa. Jest to dodatkowe zabezpieczenie regulatora próżni i szpitalnej centralnej instalacji sieci próżni, w momencie gdyby słoje odbierające zostały przepełnione. Możliwość napełnienia 100 ml i funkcja zaworu bezpieczeństwa zapewni użytkownikowi dodatkowy czas aby zatrzymać terapię wykorzystującą ssanie. Słój może być łatwo i bezpiecznie odłączony od reduktora i zgodnie z protokołami szpitalnymi i autoklawowany w 134 C przez 18 minut. Zaleca się korzystanie z zamontowanego na przedniej części filtra Mediline firmy GCE, który jest podłączony do słoja bezpieczeństwa dla zwiększenia bezpieczeństwa. Powłoka z tworzywa sztucznego filtra jest bardzo wygodna w montażu; umożliwia czyszczenie, jak również zapobiega bezpośredniemu kontaktowi z membraną. Zastosowanie takiego filtra jest również zalecane zgodnie z normą (EN ISO część ). MediEvac+ jest zgodny z standardami EN ISO Nr kat Słój bezpieczeństwa 100 ml Słój bezpieczeństwa 100 ml zawierający filtr K Filtr (x10) K Złączka do węża Ruchomy osprzęt medyczny / Katalog medyczny 19

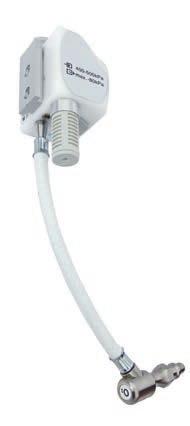

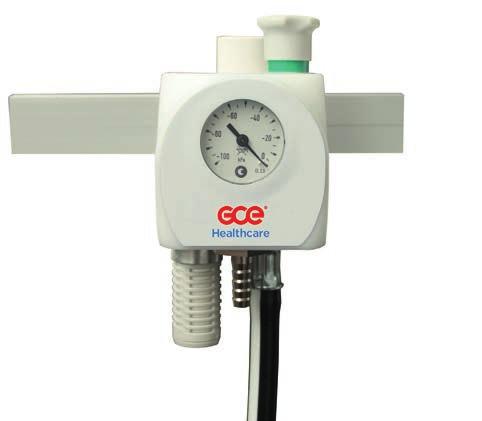

20 INŻEKTOR PRÓŻNI MEDIEJECT II MediEject II jest kolejną generacją inżektorów próżniowych GCE Healthcare. MediEject II jest urządzeniem wytwarzającym podciśnienie przez system Venturiego. MediEject II stosowany jest głównie w systemach szpitalnych bez źródła próżni. Używany jest zamiast regulatora próżni podczas odsysania krwi, wydzielin oraz cząstek żywności z jamy ustnej, nosa, gardła i układu oddechowego pacjenta. MediEject II dostępny jest z szeroką gamą złączy, zgodnych z międzynarodowymi standardami, takimi jak DIN, BSI, SS a także NIST. FUNKCJE/ZALETY/KORZYŚCI 10 lat użytkowania Bezobsługowy System sterowania jednym pokrętłem Ergonomiczny kształt Łatwy w konserwacji Doskonałe parametry próżniowe Najniższe zużycie gazu Najniższy poziom hałasu Dostępny w wersji z szybkozłączem lub do montażu na szynę DANE TECHNICZNE 150 Gaz Wejście Ciśnienie wejściowe Maks. przepływ ssania przy ciśnieniu wejściowym 4 bar O₂, AIR Zgodnie z krajowymi normami 4-5 bar ( kpa) 25 lpm Przepływ ssania przy ciśnieniu wejściowym 4 bar Poziom hałasu Siła ssania Wymiary Szerokość Głębokość (bez złącza) Wysokość Waga Normy 30 lpm 35/45 db -0.8 bar (-80 kpa) 70 mm 52 mm 150 mm kg Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 EN ISO (Medyczyne urządzenia odsysające) EN 1789 Norma dot. karetek MRI Compatible może pracować w środowisku rezonansu magnetycznego Gaz 20 Katalog medyczny / Ruchomy osprzęt medyczny

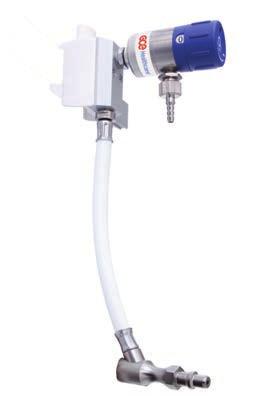

21 WERSJA - WTYK WERSJA - NIST WERSJA - T-SLIDE WERSJA - UCHWYT NA SZYNĘ Wlot T-slide Uchwyt na szynę Złączka do węża 6mm NIST Wersja na stałe z wężem Wersja na stałe z wężem Wlot (90, 120 ) Wlot MEDICOLLECT System GCE Healthcare Medicollect jest przeznaczony do stosowania w szpitalnych źródłach próżni (regulator próżni, inżektor próżniowy itp.) podczas odsysania płynów ustrojowych i wydzielin od pacjentów. Gama produktów GCE Medicollect oferuje dwie główne grupy słojów ssakowych. Głównie słoje wielokrotnego użytku, które są hermetyczne, autoklawowalne i mają zawór antyprzelewowy. Oferta Medicollect obejmuje również różne rozmiary słojów i worków jednorazowych, co eliminuje potrzebę autoklawowania i związanych z tym kosztów. Worki dostępne są również z Super Absorberem, zmieniającym płyn w żel, co zmniejsza ryzyko zanieczyszczeń podczas przenoszenia lub transportu FUNKCJE I ZALETY Łatwość czyszczenia Bezpieczny. Prosty i łatwy w użyciu Wyposażony w system przeciw przelewowy Worek wyposażony w fi ltr antybakteryjny Worek dostępny z Super Absorber Nr. kat. Rozmiar (WxSxG) Waga (g) Sterylizacja Trwałość Pokrywa C / cykli sterylizacji Worek Worek Worek 1000 (SA*) Worek 2000 (SA*) Słój C / cykli sterylizacji Słój C / cykli sterylizacji * super pochłaniacz Ruchomy osprzęt medyczny / Katalog medyczny 21

22 WERSJE WIELOKROTNEGO UŻYTKU Nr. kat. Rozmiar (WxSxG) Waga (g) Sterylizacja Trwałość K Słój Pokrywa C / cykli sterylizacji K Słój Pokrywa C / cykli sterylizacji K Słój Pokrywa C / cykli sterylizacji K Słój Pokrywa C / cykli sterylizacji DANE TECHNICZNE Rodzaj worka Wersje wielokrotnego użytku K Materiał Słój Poliwęglan (121 C) Poliwęglan (121 C), Polisulfon (134 C) Pokrywa Poliwęglan, Elastomer termoplastyczny (TPE) Polipropylen Złączki do węża Polyethylene Mosiądz chromowany Torebka K Układ antyprzelewowy Zintegrowany Zawór kulowy Złącze od strony pacjenta Złączki węży Ø 9 mm Maksymalna dopuszczalna próżnia Minimalna stosowana próżnia* Maksymalne natężenie przepływu Warunki przechowywania Warunki pracy Wymiary t-slide (uchwyty szynowe) -95 kpa (-950 mbar) -20 kpa (-100 mbar) 100 l/min -40 ± 2 C to +60 ±5 C i 10 to 100% RH -18 ± 2 C to +40 ±5 C i 40 to 70% RH 40 mm 30 mm 5 mm * Dla prawidłowego działania urządzenia zabezpieczającego przed przepełnieniem K K AKCESORIA Nr. kat Złączka węża ssącego 9 mm Połączenie T do odsysania K P Wąż 0.35 m; ø 6/ Wąż silikonowy; 25 m; Wąż silikonowy; 5 m; Wąż silikonowy; 1 m; K K K Uchwyt cewnika (bez płytki) Uchwyt cewnika (z płytką) Przyrząd do wstrzymania próżni, brak możliwości sterylizacji, dla dorosłych Uniwersalny zacisk szynowy mm i mm do założenia T-slide 22 Katalog medyczny / Ruchomy osprzęt medyczny

23 DOZOWNIK TLENOWY MEDIFLOW II MediFlow jest dozownikiem tlenu przeznaczonym do reanimacji oraz CPAP ów. Przepływ regulowany jest za pomocą łatwo dostępnego przedniego pokrętła sterującego. Nowa technologia kontroli przepływu zapewnia lepsze ustawienie przepływu i gwarantuje ciągły przepływ do pacjenta, nawet w mało prawdopodobnym przypadku, że pokrętło kontroli przepływu znajduje się pomiędzy dwoma ustawienia przepływu. FUNKCJE/ZALETY/KORZYŚCI Ustawienie przepływu za pomocą innowacyjnego samocentrującego pokrętła, przy ciągłym przepływie pomiędzy ustawieniami. W mało prawdopodobnym przypadku awarii mechanizmu centrującego, pacjent nadal będzie zasilany gazem leczniczym. Odczyt wskazań przepływomierza z boku i przodu urządzenia Pozwala uzyskać przepływ tlenu do 50 l/min co służy do zasilania urządzeń (nie do użytku bezpośrednio do pacjenta) 360 obrotowa końcówka do podłączenia butli nawilżacza, kaniuli lub maski. DANE TECHNICZNE Ciśnienie gazu Ciśnienie wlotowe O₂, AIR 4,5 bar 0-6 lpm Zakresy pomiarowe 0-15 lpm 0-25 lpm 0-50 lpm Wejście Wyjście Materiał korpusu O-rings Według normy krajowej 9/16 UNF; M12 1,25; G3/8; G 1/4 wtyk lub wyjście na wąż Mosiądz niklowany EPDM Rozmiary urządzenia Szerokość Wysokość Głębokość Waga 32 mm 160 mm 60 mm 280 g (bez złączki) Zakres temperatury Przechowywanie - 30 C t o + 60 C Działanie - 20 C t o + 60 C Zgodny z normą medyczną MDR 2017/745 Normy Zgodny z EN (reduktor niskiego ciśnienia) Zgodny ze standardem EN 1789 (pojazdy medyczne z osprzętem) Ruchomy osprzęt medyczny / Katalog medyczny 23

24 DOZOWNIK TLENOWY MEDIFLOW ULTRA II MediFlow Ultra II to nowa generacja dozowników tlenowych z wbudowanym reduktorem. FUNKCJE/ZALETY/KORZYŚCI Dzięki połączeniom wyjściowym oraz wejściowym zapewnia szereg możliwości zastosowania: począwszy od opieki neonatologicznej, poprzez tradycyjne aplikacje po renimacje. Wbudowany reduktor zapewnia bardzo stabilny i precyzyjny przepływ, niezleżnie od ciśnienia w instalacji gazowej lub butli. Ustawienie przepływu za pomocą innowacyjnego samocentrującego pokrętła, przy ciągłym przepływie pomiędzy ustawieniami. W mało prawdopodobnym przypadku awarii mechanizmu centrującego, pacjent nadal będzie zasilany gazem leczniczym. Boczny i przedni odczyt ustawień przepływu. Ruchoma końcowka przepływomierza - kąt wychylenia do podłączenia butli nawilżacza, maski lub kaniuli. Dzięki dodatkowym nastawom przepływomierza obok tradycyjnych zakresów w urządzeniu zaprogramowano także przepływ 7l/min, służący do rozpylania lekarstw oraz 25l/min służący do reanimacji pacjentów, zwiększając tym możliwości zastosowania urządzenia. Ergonomiczny i opływowy kształt. Precyzyjne dozowanie tlenu; wyrównywanie wahań ciśnienia wejściowego pomiędzy 2,8 bar i 8 bar poprzez zintegrowany zawor redukcyjny Obrotowa końcówka 360 umożliwia wykorzystanie urządzenia w każdej pozycji Nieprzerwany przepływ strumienia gazu, również pomiędzy poszczególnymi pozycjami Samocentrujące pokrętło z dwoma okienkami przepływu DANE TECHNICZNE Zakres ciśnienia wlotowego Maks. ciśnienie wyjściowe 2,8-8 bar 2,1 bar (bez regulacji przepływu) 0-2 lpm Dozownik tlenowy do połączenia z medycznym punktem poboru Zakres pomiarów Gwint na wejściu Gwint na wyjściu Materiał korpusu Pokrętło regulacji O-rings Filtr Rozmiary korpusu Średnica Długość Waga Normy 0-6 lpm lpm Zgodnie z normami krajowymi 9/16 UNF; M ; G3/8; G1/4 + wąż Mosiądz niklowany Poliamid EPDM Brąz spiekany i stal nierdzewna 39 mm 77 mm 350 g Zgodny z normą medyczną MDR 2017/745 Zgodny z EN (reduktor niskiego ciśnienia) 24 Katalog medyczny / Ruchomy osprzęt medyczny Zgodny ze standardem EN 1789 (pojazdy medyczne z osprzętem) * Wartości przepływu dla 23 C i 101,3 kpa

25 Nr kat. Gaz Przepływ l/min Wejscie do punktu poboru/ szyny Wyjscie na butle nawilzaczaw MFU 25 O2 SS G3/8 O AGA G3/ MFU 25 O2 SS G9/16 O AGA G9/ MFU 2 O2 SS G3/8 O AGA G3/ MFU 6 O2 SS G3/8 O AGA G3/ MFU25 M O2 SS G3/8 MULTISTAR O AGA 4 x G3/ MFU 25 O2 DIN G9/16 O DIN G9/ MFU 25 O2 SS G 9/16 waz 1 m O AGA G9/16 KODOWANIE OSPRZĘTU SZPITALNEGO Gotowy produkt: MM Medimeter MFU Medifl ow Ultra II MF Medifl ow II MF+ - Medifl ow+ MEJ Medieject ME+ Medievac+ DUOLINE - Duoline Przepływ (l/m)2: Próżnia (mbar): MM15 DY AIR DN120-CN1,5 9/16 Wersja duo: M (Multistar) M5 (Multistar 5) DY (Y shape) DS (straight shape) D (for CN and CE) Rodzaj gazu: O 2 AIR O 2 -AIR (użyj dla obu) Szybkozłączka na wyjściu (QC): AS AS2902 (Australia) BS BSI CB - Carbamed CG CGA V-5 CZ Czech DN DIN DS DISS FO FRO CH - Chemetron IS ISO 5359 JS JIS T 7101 JU - Junron KW Kawasaki MD Medap M12 M12x1 F, no QC M10 no QC NF NF (Francie) NS NIST OH - Ohmeda ON Oxifar PD - Parkodex SS SS (Sweden) UN UNI 9507 G1/4M WT -Walter Kąt wtyku pod QC: Nic - prosto G Gwint na wyjściu: G3/8 9/16 G1/4 M12 M12x1,25 G1/2 (próżnia) Montaż na szynie: CE - zacisk UE CN - zacisk Nordic PM - płyta metalowa CS - zacisk ze śrubą WP - płyta ścienna (dla M5) CM - zacisk metalowy CP - zacisk plastikowy (Univers.FLM będzie zastąpiony) Długość węża (m): Marka: G - standardowy produkt GCE S - specjalny wariant produktu Ruchomy osprzęt medyczny / Katalog medyczny 25

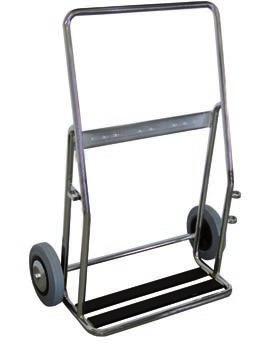

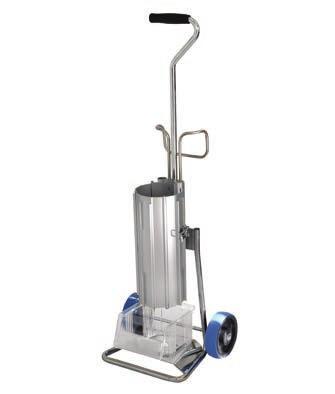

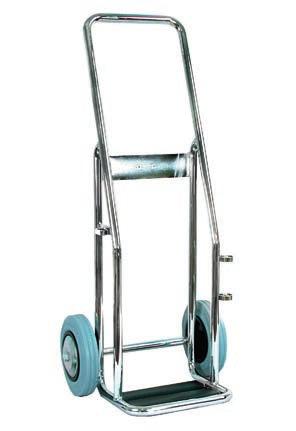

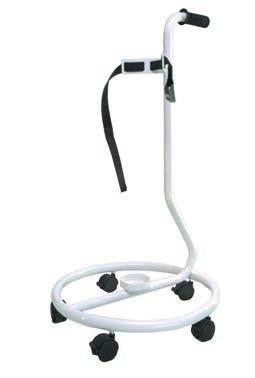

26 WÓZKI Nr kat Wózek do butli 10 l, 5 kółek, statyczny P Wózek do butli 10l lub 20l, bez paska Wymiary: wys x szer x gł (mm): Wózek do butli 10l lub 20l, 3 10 l lub 2 20 l, bez paska Wymiary: wys szer gł (mm): Wózek do butli 2,5 l lub 5 l Wózek do butli AKCESORIA Nr kat. Wózek Pas do butli 2,5l Pas do butli 5l lub 10l , Pas do butli 20l , Katalog medyczny / Ruchomy osprzęt medyczny

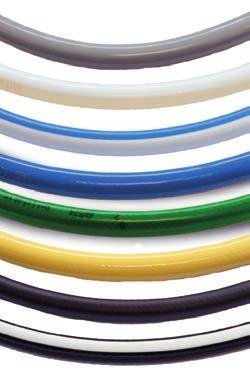

27 WĘŻE WĘŻE NISKOCIŚNIENIOWE DO GAZÓW MEDYCZNYCH Wymiary i kolory węży wytworzonych z chlorku winylu, tekstylne wzmacniane są zgodne z aktualną normą szpitala. Dozwolone ciśnienie robocze max. 14 bar. Węże do tlenu medycznego i podtlenku azotu są oznaczone nazwą chemiczną gazu. Wąż do powietrza do oddychania jest oznaczony "Air". Termin użytkowania 5 lat Nr kat. Gaz Kolor Środowisko Wymiary (wewn/zewn) Zwój (m) O 2 Biały Antystatyczny 6.7/ O 2 Czarny Antystatyczny 6,7/12, Powietrze do oddychania / O 2 Czarny Antystatyczny 6,7/12, O 2 Zielony Antystatyczny 6,7/12, Powietrze do oddychania Czarny Antystatyczny 6,7/12, LOT Czarny Antystatyczny 6,7/12, Powietrze do oddychania Czarny/ biały Antystatyczny 6,7/12, VAC Żółty Antystatyczny 10/ N 2 O Niebieski Antystatyczny 6,7/12, O 2 /N 2 O Niebieski/ biały Antystatyczny 6,7/12, CO 2 Biały Antystatyczny 6,7/12, Powietrze do oddychania Czarny/ biały Antystatyczny 8/ CO 2 Szary Antystatyczny 6/11 30 WĘŻE NISKOCIŚNIENIOWE DO GAZÓW MEDYCZNYCH ZAKOŃCZONE MEDICONNECT MediConnect to nowa generacja elastycznych węży do gazów medycznych. Odporne na ścieranie i zmiany koloru Bez latexu i ftalanów Zawierają warstwę antystatyczną wewnętrzną Kodowanie kolorów według ISO 5359 Szeroki zakres połączeń wg norm krajowych Długości przewodów od 0,5 do 5 m; wg zamówienia klienta DANE TECHNICZNE Gaz O 2, air, N 2 O, vacuum, CO 2, N 2 O/O 2 and Air 800 Materiał Średnica wewn/ zewn Ścianka Polichlorek winylu, zawierający plastyfi kator, antystatyczny mm ( próżnia wyłączona VAC 10x16mm) 3 mm Stopień twardości 88 ± 5 Gęstość 1.25 ± 0.02 g/cm 3 Wytrzymałość na rozciąganie = 10 MPa Wytrzymałość przed uszkodzeniem = 200 % Ciśnienie robocze max. 14 bar / 20 C Ciśnienie rozrywu 56 bar / 20 C odpowiednio 40 bar / 40 C Temperatura robocza - 20 C to + 60 C Klasyfikacja Normy Klasa IIa Zgodny z normą medyczną MDR 2017/745 Zgodny z EN (reduktor niskiego ciśnienia) Ruchomy osprzęt medyczny / Katalog medyczny 27

28 WTYKI I SZYBKOZŁĄCZKI Nr kat Wtyk prosty O Wtyk prosty N 2 O Wtyk prosty AIR Wtyk prosty N Wtyk prosty CO Wtyk prosty VAC Wtyk prosty AGSS Wtyk prosty AIR 800 Nr kat Wtyk kątowy O Wtyk kątowy N 2 O Wtyk kątowy AIR Wtyk kątowy VAC Wtyk kątowy AGSS Wtyk kątowy AIR 800 Nr kat Wtyk kątowy O Wtyk kątowy AIR Wtyk kątowy N 2 O Wtyk kątowy VAC Wtyk kątowy 90 O Wtyk kątowy 90 AIR Nr kat Szybkozłącze AGA O Szybkozłącze AGA N 2 O Szybkozłącze AGA AIR Szybkozłącze AGA VAC Szybkozłącze AGA AGSS Szybkozłącze AGA AIR Szybkozłącze AGA O 2 /N 2 O Nr kat Szybkozłącze AGA O Szybkozłącze AGA N 2 O Szybkozłącze AGA AIR Szybkozłącze AGA VAC Szybkozłącze AGA AGSS Szybkozłącze AGA AIR 800 Nr kat Rozgałęziacz do punktu poboru AGA O Rozgałęziacz do punktu poboru AGA AIR Rozgałęziacz do punktu poboru DIN O Rozgałęziacz do punktu poboru DIN AIR 28 Katalog medyczny / Ruchomy osprzęt medyczny

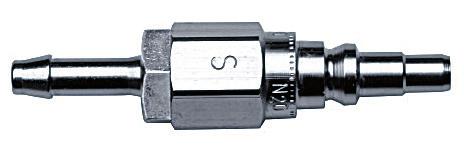

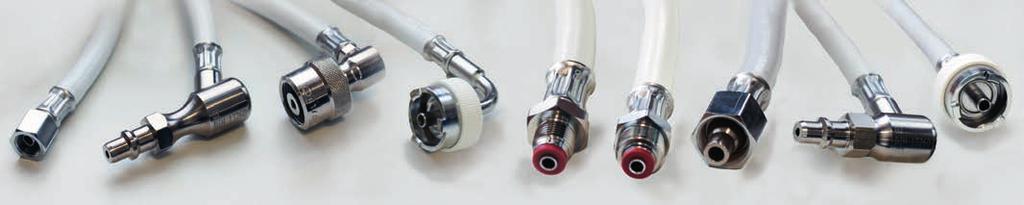

29 PRZYKŁADOWE WTYKI STANDARD SZWEDZKI (AGA) STANDARD FRANCUSKI STANDARD DISS STANDARD CZESKI STANDARD BRYTYJSKI STANDARD NIST STANDARD NIEMIECKI (DIN) OBJAŚNIENIE INFORMACJI DLA ZAMAWIAJĄCYCH MCN O 2 BL S 0,5 m DN M12M G Produkt gotowy: MCN - Mediconnect Marka: G - standardowy produkt GCE S - specjalny wariant produktu Nazwa gazu: O 2 AIR N 2 O VAC CO 2 O 2 -AIR Kolory węża: BLC = czarny WH = biały BL / WH = czarny / biały BLU / WH = niebieski / biały GRN = zielony BLU = niebieski YEL = żółty GRY = szary Wykonany wąż spiralny: S (tylko kiedy wąż spiralny) Długość węża (m): 0,5 1 1, i 2. połączenia: BS BSI CB - Carbamed CZ Czech DN DIN DN5 DNF DIN QC DNRPV DIN with RPV DS DISS FO FRO CH - Chemetron JU - Junron KW Kawasaki MD Medap M12M M12x1M M15M M15x1M M17M M17x1M M20F M20x1,5F NF NF NS NIST OH - Ohmeda 90 = 90 ON Oxifar 12 = 120 PD Parkodex R1/4F SS SS (Sweden) UN UNI 9507 UQ Unique (Lucas) WT Walther 9/16F G3/8F Ruchomy osprzęt medyczny / Katalog medyczny 29

30 SZYNY I UCHWYTY Uchwyty szynowe są częścią systemów szynowych i służą do mocowania urządzeń medycznych (przepływomierzy, urządzeń ssących, oświetlenia itp.) do szyny. Max. obciążenie w osi pionowej - 50 kg. Nowa konstrukcja uchwytów GCE zapewnia wysoki poziom funkcjonalności. CECHY/ZALETY/KORZYŚCI Uchwyt Mediclamp może być stosowany do wszystkich rodzajów szyn; 1: 10 x 25 mm, 2: 10 x 30 mm Łatwy do czyszczenia Lekki Aktywna sprężyna Ergonomiczny kształt Może pracować w środowisku rezonansu magnetycznego Spełnia wymogi pracy w ambulansach MOCOWANIE UCHWYTU WYMIENNE WKŁADKI STAŁE POŁĄCZENIA Specjalna płyta aluminiowa do połączenia z produktami takimi jak MediEject, Duoline itp. Płytę można łatwo dostosować do potrzeb klienta, wykonując dodatkowe otwory. T-SLIDE T-slide wkładka wykonana z aluminium do umieszczenia T-plate. UCHWYT NA SZYNĘ W ZESTAWIE Z WĘŻEM Korpus zestawu (kanał przepływu gazu) z aluminium przeznaczony do podłączenia węża lub NIST QC. SPK SPK Katalog medyczny / Ruchomy osprzęt medyczny

31 EU SZYNA KOMPLETNA (25 10 EU), BEZ ŚRUB Nr. kat. Określenie (metr) Materiał ,0 Stal nierdzewna ,5 Stal nierdzewna ,0 Stal nierdzewna ,0 Stal nierdzewna * 3,0 Stal nierdzewna * Tylko szyna, bez podkładki ochronnej i odstępów. AKCESORIA Nr. kat. Materiał Długość 20mm Stal nierdzewna (pakowane po 5szt) Podkładka D 40mm Stal nierdzewna (pakowane po 5szt) Końcówka ochronna Tworzywo sztuczne SZYNA KOMPLETNA (30x10 MODURA), BEZ ŚRUB Nr. kat. Określenie (metr) Materiał ,0 Aluminium ,5 Aluminium ,0 Aluminium ,0 Aluminium P* 3,0 Aluminium * Tylko szyna, bez podkładki ochronnej i odstępów. AKCESORIA Nr. kat. Materiał P Końcówka ochronna(10 szt) Tworzywo sztuczne P Podkładka (10 szt) Aluminium Długość 20 mm Aluminium Ruchomy osprzęt medyczny / Katalog medyczny 31

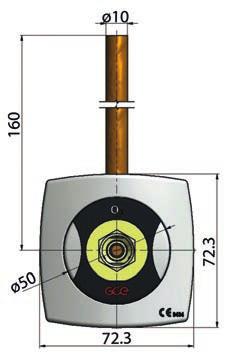

32 PUNKTY POBORU GAZÓW MEDYCZNYCH Punkty poboru zapewniają szybkie i łatwe podłączenie urządzeń gazowych oddziałów szpitalnych do źródła gazu w szpitalu. Rodzaj wyjść gazów medycznych jest określony przez normy krajowe w każdym kraju, a czasem przez wymagania określone w szpitalu. GCE spełnia wymagania ISO 7396 i krajowe normy dotyczące instalacji pod kątem bezpieczeństwa produktów, gdzie każdy produkt jest w pełni przetestowany podczas produkcji. Nasze wyjścia gazów medycznych są zgodne z normą ISO EN , międzynarodowymi standardami EN ISO. Obudowa ścienna jest kompatybilna ze wszystkimi standardami GCE MediUnit jak DIN, BSI, SS, CZ Wszystkie części z mosiądzu Prosta instalacja Szybkie podłączanie i rozłączanie Niewielkie rozmiary i łatwy w czyszczeniu Kodyfi kacja kolorów zgodna ze standardami EU Po 10 latach zalecana jest wymiana elementów ulegających naturalnemu zużyciu Podtynkowe, naścienne i wersje instalacji oprawy nadłóżkowej Wersja do paneli nadłóżkowych (rozwiązanie na zamówienie) NARZĘDZIA DO INSTALACJI Nr kat. MP_00345 MP_00324 MP_01157ST Klucze do instalacji szybkozłącza Przycisk usuwania Zawieszki / jednostka oprawy nadłóżkowej - narzędzie montażowe Wtyczka montażowa (10 szt.) DANE TECHNICZNE Gazy O 2, N 2 O, Air, CO 2, N 2, VAC, Air 800, Ar, AGSS, O 2 /N 2 O Wymiary Wysokość Szerokość Głębokość Maksymalne ciśnienie 73 mm 73 mm 63 mm 20 bar 4 5 bar (gazy oddechowe) Ciśnienie robocze 7 10 bar (gazy do instrumentów) (-0,4) (-0,9) bar (próżnia) Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Zgodność z normą EN ISO (Centralne systemy zasilania gazem) Zaślepka instalacyjna Zgodność z normą EN ISO (punkty poboru gazu) Zgodność z normą EN ISO (punkty poboru gazu dla AGSS) Zgodność z normą DIN ( połączenie typu DIN) Normy Zgodność z normą SS (połączenie typu SS) Zgodność z normą BS 5682 (połączenie typu BSI) Zgodny z CSN (czeskie połączenia gazowe) Zgodny z NF S (połączenia gazowe AFNOR) Zgodny z FD S (połączenia gazowe AFNOR Air-800) aktualny SIS HB 370 i HTM aktualny HTM Katalog medyczny / Ruchomy osprzęt medyczny

33 PUNKTY POBORU GAZÓW MEDYCZNYCH MC70 Punkty poboru MC70 to połączenie niezwykle cenionej w Polsce szwedzkiej solidności, bezpieczeństwa pracy i niezawodności w użyciu. Ich produkcją zajmujemy się nieprzerwanie od ponad 30 lat, przez co możemy zagwarantować najwyższe standardy jakości produktu. Do tej pory zaufało nam wielu klientów instalatorów, projektantów oraz samych szpitali a ich zadowolenie jest naszą najlepszą rekomendacją. Punkty produkowane są zgodnie ze standardami skandynawskimi. Właściwości samouszczelniające, tj. zamykają się automatycznie w momencie odłączenia aparatury. Wyposażone w złączkę szybkosprzęgającą aparaturę można podłączyć lub odłączyć naciskając wyzwalacz jednym palcem. Jako dodatkowe zabezpieczenie zastosowano specjalnej konstrukcji uszczelkę, która w przypadku wycieku gazu, umożliwia wydostanie się substancji na zewnątrz, nie zaś gromadzenie jej w ściankach lub panelach. Nr kat. Wersja Oznaczenie Punkt poboru tlen Podtynkowa O Punkt poboru powietrze Podtynkowa AIR Punkt poboru próżnia Podtynkowa VAC Punkt poboru podtlenek azotu Podtynkowa N 2 O Punkt poboru dwutlenek węgla Podtynkowa CO Punkt poboru azot Podtynkowa N Punk poboru odciąg gazów Podtynkowa AGSS Punk poboru powietrze napęd 8 bar Podtynkowa AIR 800 DANE TECHNICZNE Gazy Wymiary Średnica Głębokość O 2 ; N 2 O; AIR; AIR 800; CO 2 ; N 2 ; Ar; AGSS VAC 90 mm 60 mm 4 5 bar (gazy oddechowe) Ciśnienie robocze 7 10 bar (gazy do instrumentów) (-0,4) (-0,9) bar (próżnia) Maksymalne ciśnienie 20 bar Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne systemy zasilania gazem) Zgodność z normą EN ISO (Punkty poboru gazu) Zgodność z normą EN ISO (Punkty poboru gazu dla AGSS) Ruchomy osprzęt medyczny / Katalog medyczny 33

34 PUNKTY POBORU GAZÓW MEDYCZNYCH TYP DIN Punkty poboru zapewniają szybkie i łatwe podłączenie urządzeń gazowych oddziałów szpitalnych do źródła gazu w szpitalu. Rodzaj wyjść gazów medycznych jest określony przez normy krajowe w każdym kraju, a czasem przez wymagania określone w szpitalu.gce spełnia wymagania ISO 7396 i krajowe normy dotyczące instalacji pod kątem bezpieczeństwa produktów, gdzie każdy produkt jest w pełni przetestowany podczas produkcji. Nasze wyjścia gazów medycznych są zgodne z normą ISO EN , międzynarodowymi standardami EN ISO. Obudowa ścienna jest kompatybilna ze wszystkimi standardami GCE MediUnit jak DIN, BSI, SS, CZ. Prosta instalacja Szybkie podłączanie i rozłączanie Niewielkie rozmiary i łatwy w czyszczeniu Kodyfi kacja kolorów zgodna ze standardami EU Po 10 latach zalecana jest wymiana elementów ulegających naturalnemu zużyciu. Podtynkowe, naścienne i wersje instalacji oprawy nadłóżkowej Nr kat. Wersja Oznaczenie Punkt poboru tlen Podtynkowa O Punkt poboru powietrze Podtynkowa AIR Punkt poboru próżnia Podtynkowa VAC Punkt poboru podtlenek azotu Podtynkowa N 2 O Punkt poboru dwutlenek węgla Podtynkowa CO 2 PODSTAWOWE WYMIARY Punkt poboru tlen Naścienna O Punkt poboru powietrze Naścienna AIR Punkt poboru próżnia Naścienna VAC Punkt poboru podtlenek azotu Naścienna N 2 O Punkt poboru dwutlenek węgla Naścienna CO 2 Nr kat. MP_00345 Klucze do instalacji szybkozłącza MP_00324 Przycisk usuwania MP_01157ST Zawieszki / jednostka oprawy nadłóżkowej - narzędzie montażowe Wtyczka montażowa (10 szt.) DANE TECHNICZNE Gazy O 2 ; N 2 O; AIR; AIR 800; CO 2 ; AGSS; VAC Wymiary Wysokość Szerokość Głębokość Maksymalne ciśnienie 73 mm 73 mm 63 mm 20 bar 4 5 bar (gazy oddechowe) Ciśnienie robocze 7 10 bar (gazy do instrumentów) (-0,4) (-0,9) bar (próżnia) Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne systemy zasilania gazem) Zgodność z normą EN ISO (Punkty poboru gazu) Zgodność z normą EN ISO (Punkty poboru gazu dla AGSS) 34 Katalog medyczny / Ruchomy osprzęt medyczny

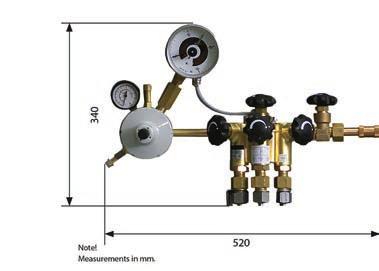

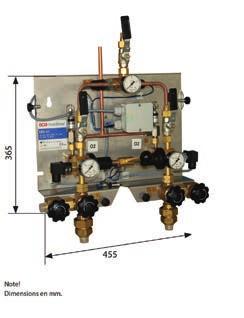

35 MEDYCZNE STACJE ROZPRĘŻAJĄCE STACJA ROZPRĘŻAJĄCA SIMPLEX MMR Stacja rozprężająca Simplex MMR nadaje się do takich punktów opieki zdrowotnej, gdzie ograniczone są wymagania dotyczące pojemności, takie jak laboratoria i małe kliniki, weterynaria itd. Stacja ta współpracuje tylko z jedną grupą butli. Reduktor jest zamontowany w jednostce zbiorczej. Każde połączenie wlotu posiada fi ltr, zawór zwrotny i zawór odcinający. Taki układ sprawia, że możliwe jest stosowanie jednej butli w danym czasie. W celu uzyskania stabilnego ciśnienia wylotowego tablica rozdzielcza jest wyposażona w wstępnie zaprogramowany reduktor dwustopniowy. Po stronie wysokiego ciśnienia reduktora jest manometr kontaktowy którego sygnał może być przekazywany dalej do jednostki alarmowej. SPECYFIKACJA SIMPLEX MMR ZAWIERA NASTĘPUJĄCE KOMPONENTY: Stacja rozprężająca butli gazowej Simplex MMR Rura zbiorcza bloku Manyfl ow dla trzech węży Zestawy odprowadzające gaz dla rury zbiorczej DO KOMPLETU SIMPLEX MMR DODAJ: Alarm gazowy C44 Zawór bezpieczeństwa z ręczną aktywacją Węże wysokiego ciśnienia z linką zabezpieczającą Uchwyty mocujące butlę (wliczając zestaw rur kolektora do butli gazowej) Oznaczenie nazwy gazu Zawór bezpieczeństwa Nr kat. Gaz Zawór bezpieczeństwa Alarm O 2 ; AIR; N 2 ; Ar; N 2 O; CO 2 Standardowo zintegrowane Manometr kontaktowy DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Podłączenie wylotu Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa Podłączenie zaworu przedmuchowego Normy O 2 ; AIR; N 2 ; Ar; N 2 O; CO 2 ; (wszystkie gazy medyczne) 30 m3/h 200 bar 5 bar (zakres ustawień 4-5 bar) G3/8"M 6 bar Ø 8 mm W21,8 1/14"M + rura Ø 15 mm Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) Uwaga! Pomiary w mm. Ruchomy osprzęt medyczny / Katalog medyczny 35

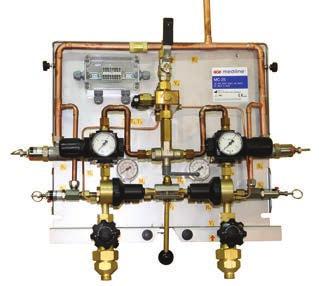

36 STACJA ROZPRĘŻAJĄCA MC25 Stacja rozprężająca butli gazowej MC25 ma przepływ 25 m 3 /h i jest przeznaczona przede wszystkim do stosowania w małych i średnich szpitalach. Ciśnienie gazu w butli jest regulowane na dwóch etapach. Przełączenie pomiędzy stroną operacyjną i stroną rezerwową odbywa się automatycznie, bez powstawania różnic w ciśnieniu roboczym. Sygnał alarmowy pochodzi z przełączników ciśnienia do modułu alarmowego. Sygnały alarmowe z urządzenia alarmowego mogą być przekazywane bezpośrednio do pulpitu monitorującego. Kontrola i serwis może przebiegać bez przerw w dostawie gazu. SPECYFIKACJA MC25 ZAWIERA NASTĘPUJĄCE ELEMENTY: Stację rozprężającą MC25 Alarm gazowy wraz z zasilaniem Zestawy odprowadzania dla rury zbiorczej Zawór odcinający dla linii dystrybucyjnej Filtry HP Rurę zbiorczą dla 2 1 butli DO KOMPLETU STACJI ROZPRĘŻAJĄCEJ MC25 DODAJ: Zestaw rury zbiorczej (zawory wysokiego ciśnienia, filtry i zawory zwrotne) Wąż wysokiego ciśnienia z linką zabezpieczająjącą Uchwyty mocujące butlę (łącznie z zestawem rur zbiorczych do butli gazowej) Oznaczenie nazwy gazu Nr kat. Gaz Zawór bezpieczeństwa MC O 2 Aktywacja ręczna C MC AIR Aktywacja ręczna C MC N 2 O; CO 2 Aktywacja ręczna C44 DANE TECHNICZNE Alarm Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Średnie ciśnienie nominalne Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Pośredni zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa O 2 ; AIR; N 2 ; N 2 O; CO 2 ; (wszystkie gazy medyczne) 25 m3/h 200 bar ( kpa) 4,5 bar (zakres ustawienia 0,5 6 bar) 12 bar (zakres ustawienia 9 16 bar) W21,8 1/14"M G1/2"M + przylutowany kawałek rury Ø 10, Ø 15 mm 6,8 bar 17 bar Ø 15 mm Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Uwaga! Pomiary w mm. 36 Katalog medyczny / Ruchomy osprzęt medyczny

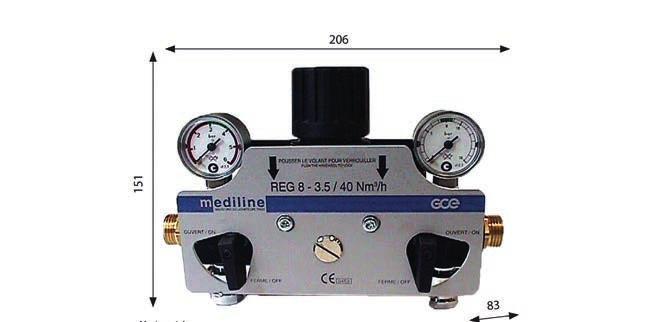

37 STACJA ROZPRĘŻAJĄCA MM40 Stacja rozprężająca MM40 jest automatyczną rozprężalnią gazów. Pracuje na zasadniczo różnych ciśnieniach pomiędzy reduktorem operacyjnym i rezerwowym. Przez dźwignię ręczną, operator może zdecydować, która strona będzie stroną operacyjną, a która będzie stroną rezerwową. Gdy strona operacyjna jest pusta, tablica rozprężająca bez żadnych dodatkowych działań zacznie dostarczać gaz ze strony rezerwowej z ciśnieniem obniżonym przez reduktor i zapewni dostawę gazu bez przerywania jego przepływu. Półautomatyczna stacja ozprężająca MM40 wraz ze stabilizatorem, powinna być stosowana jako drugie i trzecie źródło gazu w systemach ze zbiornikiem gazu płynnego. Dla szpitali bez zbiorników gazu płynnego, możliwym jest wykorzystanie tablicy rozprężającej MM40 Semiauto wraz ze stabilizatorem, jako pierwszym i drugim źródłem, oraz w połączeniu z trzecim źródłem (rezerwowy MM90) będzie dostarczać ostateczne rozwiązanie do spełnienia normy ISO i krajowych standardów dotyczących instalacji. Tablice rozprężające są wyposażone w system alarmowy, który zwiększa bezpieczeństwo do maksymalnego poziomu i informuje personel szpitala o każdej niestandardowej sytuacji. Uwaga! Pomiary w mm. Alarm gazowy C44 jest na wyposażeniu standardowym. Alarm gazowy C44 daje wskazówki wizualne i dźwiękowe. Informuje i włącza alarm, gdy nastąpił: 1. Wyciek ze strony rezerwy 2. Pusta pozycja (wysoki / niski rozkład ciśnienia po podłączeniu do Stabilizatora) 3. Zmiana strony operacyjnej 4. Wysokie ciśnienie pośrednie Alarm gazowy C44 jest w stanie komunikować się z innymi urządzeniami za pomocą przekaźników Alarm ma zapasową baterię, wystarczającą do 30 minut pracy Tablica rozprężająca MM40 Semiauto to tylko pierwszy etap regulacji, musi być zainstalowany wraz ze stabilizatorem, który będzie stabilizować ciśnienie końcowe używane w gazowych punktach szpitalnych. GCE kolektory medyczne mają oznaczenie CE i spełniają normy ISO SPECYFIKACJA MM40 ZAWIERA NASTĘPUJĄCE ELEMENTY: Stację rozprężającą MM40 Alarm gazowy C44 Zawory przedmuchu Filtry HP Zawór odcinający dla linii dystrybucji do stabilizatora DO KOMPLETU TABLICY ROZPRĘŻAJĄCEJ MC25 DODAJ: Zestaw rur zbiorczych (zawory wysokociśnieniowe, zawory zwrotne / elementy wysokociśnieniowe) Uchwyty mocujące butlę (zawarty w butli gazowej zestaw rur kolektora) Węże wysokiego napięcia z linką zabezpieczającą Wtyczkę do zakończenia rury zbiorczej Oznaczenie nazwy gazu Stabilizator Nr kat. Gaz Zawór bezpieczeństwa Alarm MM40 HP jednostka 2 1 O 2 ; AIR; N 2 Standard C MM40 HP jednostka 2 1 N 2 O; CO 2 Standard C44 DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Podłączenie wylotu Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa Podłączenie zaworu przedmuchowego O 2 ; AIR; N 2 ; Ar; N 2 O; CO 2 ; (wszystkie gazy medyczne) 40 m3/h 200 bar 12 bar (ustawiony zakres 9 16 bar) W21,8 1/14"M W21,8 1/14"M G1/2"M + przylutowany kawałek rury Ø 10, Ø 15 mm 17 bar Ø 10 mm W21,8 1/14"M Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Ruchomy osprzęt medyczny / Katalog medyczny 37

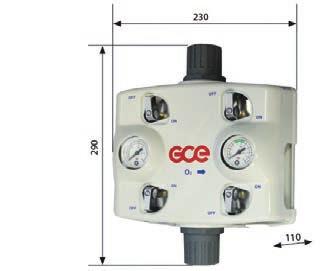

38 STABILIZATOR DO STACJI ROZPRĘŻAJĄCEJ MM40 STABILIZATOR stacji rozprężającej MM40 - jest reduktorem ciśnienia drugiego etapu, który ma za zadanie zrównoważenie ewentualnych zmian ciśnienia w szpitalnym systemie instalacji gazowej, tak aby zapewnić prawidłowe ciśnienia w punktach poboru. MM40 - STABILIZATOR jest reduktorem tylko drugiego etapu, w którym dostawa gazu pierwotnego jest dostarczana przez tablice rozprężające wysokiego ciśnienia (takie jak MM40, MM90 lub zbiornik ciekłego tlenu (LOX)). W przypadku sygnału o odchyleniu ciśnienia w stosunku do ustawień progowych alarmu, alarm może łatwo zostać wyświetlony na module alarmowym gazu. Możliwym jest również, wysłanie informacji do centralnego systemu sterowania pracą. Stabilizator może być dostarczany z każdym przekaźnikiem ciśnienia 4-20 ma, przekaźnikiem ciśnienia 0-50 mv lub z manometrem kontaktowym. Jednostka redukcji gazu MM40 - STABILIZATOR zawsze musi być zainstalowana zgodnie z normami EN ISO i odpowiednimi normami krajowymi. SPECYFIKACJA STABILIZATOR MM40 ZAWIERA NASTĘPUJĄCE ELEMENTY: Stabilizator do stacji rozprężającej MM40 DO KOMPLETU STABILIZATORA STACJI ROZPRĘŻAJĄCEJ MM40 DODAJ: Pokrywę z tworzywa sztucznego do zamykania Urządzenie alarmowe (w zestawie, jeśli zamówione wraz z jednostką wysokociśnieniową) Nr kat. Gaz Zawór bezpieczeństwa Alarm MM40 Stabilizator O 2 ; N 2 O; AIR; CO 2 ; N SPECYFIKACJA Nr kat. COM Pokrywa do zamykania DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Przyłącze wlotowe 1 Przyłącze wlotowe 2 Przyłącze wylotowe Zawór bezpieczeństwa Czujniki ciśnienia Wlot awaryjnego szybkozłącza O 2 ; AIR; AIR 800; N2; N 2 O; CO 2 ; (wszystkie gazy medyczne) 40 m3/h 16 bar (1600 kpa) 4,5 bar (ustawiony zakres 0,5 10 bar) G1/2"M + przylutowany kawałek rury Ø12 mm Opcjonalnie (G1/2"M + przylutowany kawałek rury Ø12 mm) G1/2"M + przylutowany kawałek rury Ø 12 mm Opcjonalnie (6,8 bar; rura wylotowa Ø 15 mm) Opcjonalne (Wyłączniki ciśnieniowe, przekaźnik 0-50 mv; 4-20 ma) Opcjonalnie szybkozłącze według norm krajowych Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Uwaga! Pomiary w mm. 38 Katalog medyczny / Ruchomy osprzęt medyczny

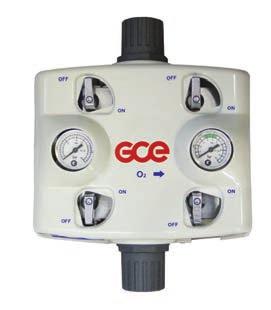

39 REDUKTOR LINIOWY Stabilizator jest urządzeniem redukującym ciśnienie, który ma za zadanie wyrównać ewentualne zmiany ciśnienia w centralnych instalacjach gazowych w szpitalu, aby zapewnić prawidłowe ciśnienie w punktach poboru. Stabilizator pozwala na dystrybucję gazu o różnych ciśnieniach do oddziałów i budynków na obszarze szpitala. W niektórych przypadkach koniecznym jest, aby dostarczyć większe ciśnienie od głównego kolektora gazu dla skompensowania niewielkich wymiarów rur. W tych przypadkach, stabilizator powinien zostać zamontowany tak blisko jak to możliwe, przed pierwszym punktem poboru, w celu zapewnienia prawidłowego ciśnienia dla pacjenta. SPECYFIKACJA REDUKTOR LINIOWY ZAWIERA NASTĘPUJĄCE KOMPONENTY: Regulator liniowy DO KOMPLETU REDUKTORA LINIOWEGO DODAJ: Pokrywa z tworzywa sztucznego do zamykania Urządzenie alarmowe (w zestawie, jeśli zamówione wraz z jednostką wysokociśnieniową) Nr kat. Gaz Wlot* LINE REG O 2 ; N 2 O; AIR; CO 2 ; N 2 LH * LH = wlot z lewej strony DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Podłączenie wlotu Podłączenie wylotu Czujniki ciśnienia Zawór bezpieczeństwa Czujniki ciśnienia Wlot awaryjnego szybkozłącza O 2 ; AIR; AIR 800; N 2 ; N 2 O; CO 2; (wszystkie gazy medyczne) 40 m3/h 16 bar (1600 kpa) 4,5 bar (ustawiony zakres 0,5 10 bar) G1/2"M+ przylutowany kawałek rury Ø 12 mm G1/2"M+ przylutowany kawałek rury Ø 12 mm G1/2"M + przylutowany kawałek rury Ø 12 mm Opcjonalnie (6,8 bar; rura wylotowa Ø 15 mm) Opcjonalnie (przełączniki ciśnienia; przekaźniki) 0 50 mv; 4 20 ma Opcjonalnie szybkozłącze według norm krajowych Zgodność z dyrektywą o wyrobach medycznych 93/42/EEC Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) HTM Uwaga! Pomiary w mm. Ruchomy osprzęt medyczny / Katalog medyczny 39

40 PÓŁAUTOMATYCZNA STACJA ROZPRĘŻAJĄCA MM90 Półautomatyczna tablica rozprężająca MM90 przeznaczona jest do stosowania w centralnych instalacjach gazów medycznych. Razem z MM90 zaleca się zastosowanie panelu alarmowego, zgodnego z normami, np. C44. Jako drugi stopień zaleca się stosowanie stabilizatora ciśnienia. MM90 została zaprojektowana do połączenia równej ilości butli po dwóch stronach. MM90 dostarcza gaz z butli po jednej stronie aż do opróżnienia butli, następnie przełącza na stronę z pełnymi butlami i wyczerpane rezerwy mogą być wymienione. W ten sposób zostaje zachowana ciągła dostawa gazu. Alarm C44 znajduje się w standardowym wyposażeniu rozprężalni. W następujących przypadkach załącza się alarm dźwiękowy i wizualny: Zmiana strony operacyjnej Wyciek na stronie rezerwowej Zbyt wysokie ciśnienie operacyjne Zbyt niskie ciśnienie operacyjne Alarm C44 można połączyć poprzez przekaźniki z wyposażeniem zewnętrznym. Jest wyposażony w baterię na 30 minut pracy urządzenia w wypadku odłączenia zasilania. SPECYFIKACJA MM90 ZAWIERA NASTĘPUJĄCE ELEMENTY: MM90 HP unit Manifold Alarm gazowy C44 Zawory odpowietrzające Filtry HP DO KOMPLETU PÓŁAUTOMATYCZNEJ STACJI ROZPRĘŻAJĄCEJ MM90 DODAJ: Zestaw rury zbiorczej (zawory wysokiego ciśnienia i zawory zwrotne / elementy wysokociśnieniowe) Uchwyty mocujące butlę (wliczając zestaw rur kolektora do butli gazowej) Węże wysokiego ciśnienia z linką zabezpieczającą Wtyczka do zamknięcia rurociągu zbiorczego Oznaczenie nazwy gazu Stabilizator Nr kat. Gaz Zawór bezpieczeństwa MM90 HP jednostka 2 1 O 2 Standard C MM90 HP jednostka 2 1 AIR Standard C MM90 HP jednostka 2 1 N 2 O; CO 2 Standard C44 Alarm DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa Podłączenie zaworu odpowietrzającego Normy O 2; AIR; N 2 ; N 2 O; CO 2 ; (wszystkie gazy medyczne) 90 m3/h 200 bar ( kpa) 9 bar (zakres ustawienia 9-15 bar) W21,8 1/14"M G3/4"F + przylutowany kawałek rury Ø 22 mm 16 bar Ø 10 mm W21,8 1/14"M + przylutowany kawałek rury Ø 10 mm Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Katalog medyczny / Ruchomy osprzęt medyczny

41 AUTOMATYCZNA STACJA ROZPRĘŻAJĄCA MM90 Automatyczna stacja rozprężająca MM90 przeznaczona jest do stosowania w centralnych instalacjach gazów medycznych. Razem z MM90 zaleca się zastosowanie panelu alarmowego, zgodnego z normami, np. C44. Połączenia równej ilości butli po dwóch stronach. Rozprężania dostarcza gaz z butli po jednej stronie aż do opróżnienia butli, następnie przełącza na stronę z pełnymi butlami. W ten sposób zostaje zachowana ciągła dostawa gazu. Alarm C44 znajduje się w standardowym wyposażeniu rozprężalni. W następujących przypadkach załącza się alarm dźwiękowy i wizualny: Zmiana strony operacyjnej / Wyciek na stronie rezerwowej Zbyt wysokie ciśnienie operacyjne Zbyt niskie ciśnienie operacyjne W przypadku pustej pozycji (wysoki / niski rozkład ciśnienia po podłączeniu do Stabilizatora) Alarm C44 można połączyć poprzez przekaźniki z wyposażeniem zewnętrznym. Jest wyposażony w baterię na 30 minut pracy urządzenia w wypadku odłączenia zasilania. SPECYFIKACJA MM90 ZAWIERA NASTĘPUJĄCE ELEMENTY: Automatyczna stacja rozprężająca MM90 Alarm gazowy C44 Zawory odpowietrzające Filtry HP DO KOMPLETU PÓŁAUTOMATYCZNEJ STACJI ROZPRĘŻAJĄCEJ MM90 DODAJ: Zestaw rury zbiorczej (zawory wysokiego ciśnienia i zawory zwrotne / elementy wysokociśnieniowe) Uchwyty mocujące butlę (wliczając zestaw rur kolektora do butli gazowej) Węże wysokiego ciśnienia z linką zabezpieczającą Wtyczka do zamknięcia rurociągu zbiorczego Oznaczenie nazwy gazu Stabilizator Nr kat. Gaz Zawór bezpieczeństwa Alarm MM90 HP jednostka AUTO 2 1 O 2 Standard C MM90 HP jednostka AUTO 2 1 AIR Standard C MM90 HP jednostka AUTO 2 1 N 2 O, CO 2 Standard C * MM90 HP jednostka AUTO 2 1 O, N 2 O, AIR, CO 2, N 2 Standard MM90 HP jednostka AUTO 2 1 O 2 Standard Przełącznik ciśnieniowy MM90 HP jednostka AUTO 2 1 AIR Standard Przełącznik ciśnieniowy MM90 HP jednostka AUTO 2 1 N 2 O, CO 2 Standard Przełącznik ciśnieniowy * Podstawowa wersja bez czujników elektronicznych 530 DANE TECHNICZNE 455 Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego O 2 ; AIR; N 2 ; N 2 O; CO 2 ; (wszystkie gazy medyczne) 90 m3/h 200 bar ( kpa) 9 bar (zakres ustawienia 9-15 bar) 760 Uwaga! Pomiary w mm. Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa Podłączenie zaworu odpowietrzającego W21,8 1/14"M G3/4"F + przylutowany kawałek rury Ø 22 mm 16 bar Ø 10 mm W21,8 1/14"M + przylutowany kawałek rury Ø 10 mm Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Ruchomy osprzęt medyczny / Katalog medyczny 41

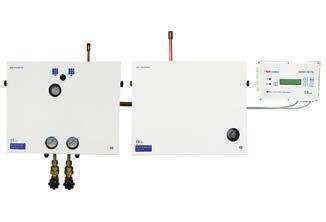

42 REZERWOWA STACJA ROZPRĘŻAJĄCA MM90 Rezerwowa stacja rozprężająca MM90 przeznaczona jest do stosowania w centralnych instalacjach gazów medycznych. Stacja będzie dostarczać gaz, gdy ciśnienie nominalne systemu zasilania spadnie poniżej ustalonego poziomu (7 bar). To jest źródło rezerwowe. Razem z REZERWOWYM MM90 zaleca się zastosowanie MM90 AUTO lub SEMIAUTO, panelu alarmowego, zgodnego z normami, np. C44. Jako drugi stopień zaleca się stosowanie stabilizatora ciśnienia. Alarm C44 znajduje się w standardowym wyposażeniu rozprężalni. W następujących przypadkach załącza się alarm dźwiękowy i wizualny: Za wysokie ciśnienie wyjściowe Za niskie ciśnienie wyjściowe Pusta butla Alarm C44 można połączyć poprzez przekaźniki z wyposażeniem zewnętrznym. Jest wyposażony w baterię na 30 minut pracy urządzenia w wypadku odłączenia zasilania. SPECYFIKACJA MM90 ZAWIERA NASTĘPUJĄCE ELEMENTY: Rezerwową tablicę rozprężającą MM90 z przełącznikami ciśnienia Zawory odpowietrzające Filtry HP DO KOMPLETU ZAPASOWEJ TABLICY ROZPRĘŻAJĄCEJ MM90 DODAJ: Alarm gazowy C44 Zestaw rury zbiorczej (zawory wysokiego ciśnienia i zawory zwrotne / elementy wysokociśnieniowe) Uchwyty mocujące butlę (wliczając zestaw rur kolektora do butli gazowej) Węże wysokiego ciśnienia z linką zabezpieczającą Wtyczka do zamknięcia rury zbiorczej Oznaczenie nazwy gazu Stabilizator Nr kat. Gaz Zawór bezpieczeństwa MM90 rezerwowa O 2, AIR Standard Przełącznik ciśnienia MM90 rezerwowa N 2 O, CO 2 Standard Przełącznik ciśnienia Alarm DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa Podłączenie zaworu odpowietrzającego O 2; AIR; N 2 ; N 2 O; CO 2 ; (wszystkie gazy medyczne) 90 m3/h 200 bar ( kpa) 7 bar (zakres ustawienia 7-15 bar) W21,8 1/14"M G3/4"F + przylutowany kawałek rury Ø 22 mm 16 bar Ø 10 mm W21,8 1/14"M + przylutowany kawałek rury Ø 10 mm Zgodność z dyrektywą o wyrobach medycznych MDR 2017/745 Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Uwaga! Pomiary w mm. 42 Katalog medyczny / Ruchomy osprzęt medyczny

43 STACJA ROZPRĘŻAJĄCA DUPLEX (MC80) Stacja rozprężająca MC80 jest przeznaczona do stosowania w szpitalach średniej i dużej wielkości. DUPLEKS MC80 SKŁADA SIĘ Z TRZECH NASTĘPUJĄCYCH JEDNOSTEK: 1. MC80 - JEDNOSTKA WYSOKOCIŚNIENIOWA Moduł ten zawiera dwa reduktory z zaworami bezpieczeństwa i jest podłączony do dwóch różnych baterii butli za pomocą węża wysokiego ciśnienia. Kiedy bateria butli, która została podłączona do pracy, zostanie opróżniona, druga strona zostanie automatyczne podłączona. 2. MC80 - STABILIZATOR Stabilizator sprawia, że ciśnienie robocze w systemie dystrybucji pozostaje na tym samym poziomie. Moduł zawiera dwa reduktory z zaworami bezpieczeństwa. Skoro ciśnienie gazu zostanie dwuetapowo zmniejszone, spadek ciśnienia podczas zmiany butli pracującej na drugą baterię butli, jest ograniczony do minimum. Urządzenie jest przystosowane do podłączenia do zbiornika z tlenem ciekłym (LOX). 3. ALARM GAZOWY - MC7701 Monitor wyświetla aktualne ciśnienie gazu i zapewnia wskazanie w sposób wizualny i dźwiękowy oraz podaje komunikat w formie tekstowej. Daje sygnał elektroniczny i dźwiękowy, gdy ma miejsce: Zbyt wysoka lub zbyt niska dystrybucja ciśnienia Zbyt wysokie ciśnienie pośrednie, Wyciek gazu z niepracującej baterii butli, W przypadku dokonania zmiany strony operacyjnej Słaba bateria zapasowa. Po podłączeniu do zbiornika z gazem ciekłym będą zgłaszane następujące zdarzenia: Zbyt wysokie lub zbyt niskie ciśnienie robocze, Zbyt wysokie ciśnienie pośrednie, Wyciek gazu z rezerwy, W przypadku dokonania zmiany strony operacyjnej. MC7701 jest zdolny do komunikacji z innym urządzeniem poprzez łącze szeregowe i / lub przekaźniki. Alarm ma zapasową baterię, która wystarcza do 30 minut pracy. SPECYFIKACJA DUPLEX (MC8) ZAWIERA NASTĘPUJĄCE ELEMENTY: MC80 Jednostka wysokiego ciśnienia MC80 Stabilizator Alarm gazowy MC7701 Zestaw opróżniania dla rury zbiorczej Zawór odcinający na linii dystrybucji Filtry HP DO KOMPLETU REZERWOWEJ STACJI ROZPRĘŻAJĄCEJ DUPLEX (MC80) DODAJ: Zestaw rury zbiorczej (zawory wysokiego ciśnienia i zawory zwrotne / elementy wysokociśnieniowe) Wąż wysokiego napięcia z linką zabezpieczającą Oznaczenie nazwy gazu Rura łącząca pod kątem 90 stopni W razie potrzeby rury przedłużające Nr kat. Gaz Zawór bezpieczeństwa Alarm DUPLEX 2 1 O 2 Aktywacja ręczna MC DUPLEX 2 1 AIR Aktywacja ręczna MC DUPLEX 2 1 N 2 O, CO 2 Aktywacja ręczna MC MC80 HP 2 1 O 2 Aktywacja ręczna 0 50 mv MC80 HP 2 1 AIR Aktywacja ręczna 0 50 mv MC80 HP 2 1 N 2 O, CO 2 Aktywacja ręczna 0 50 mv MC80 STAB O 2 Aktywacja ręczna 0 50 mv MC80 STAB AIR Aktywacja ręczna 0 50 mv MC80 STAB N 2 O, CO 2 Aktywacja ręczna 0 50 mv MC80 STAB wszystkie Aktywacja ręczna Manometr kontaktowy MC80 STAB wszystkie Aktywacja ręczna 4 20 ma Ruchomy osprzęt medyczny / Katalog medyczny 43

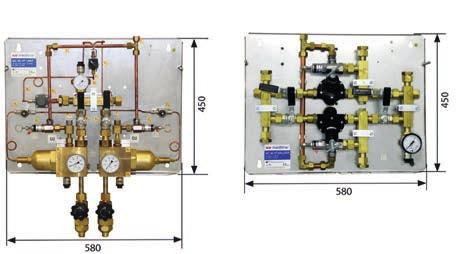

44 DANE TECHNICZNE Gazy Przepływ nominalny O 2; AIR; N 2 ; N 2 O; CO 2 ; (wszystkie gazy medyczne) 200 m3/h JEDNOSTKA WYSOKIEGO CIŚNIENIA MC80 Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa Podłączenie zaworu odpowietrzającego 200 bar ( kpa) 12 bar (zakres ustawienia bar) W21,8 1/14"M G3/4"F 17 bar Ø 10 mm W21,8 1/14"M + rury Ø 15 mm STABILIZATOR MC80 Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa 16 bar (1600 kpa) 4,5 bar (zakres ustawienia 0,5-6 bar) G3/4"F G3/4"F 6,8 bar Ø 15 mm Zgodność z dyrektywą o wyrobach medycznych 93/42/EEC Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Uwaga! Pomiary w mm. SCHEMAT PRZEPŁYWU: MC80 - HP UNIT SCHEMAT PRZEPŁYWU: SET MC80 - STABILIZER + MC80 - HP UNIT 44 Katalog medyczny / Ruchomy osprzęt medyczny

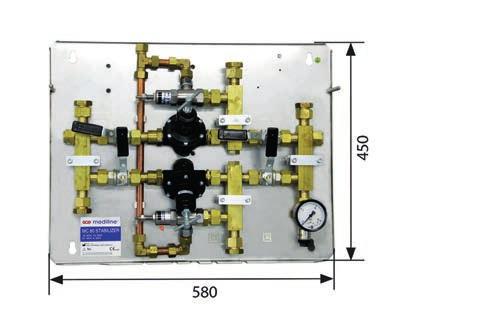

45 STABILIZATOR STACJI ROZPRĘŻAJĄCEJ MC80 STABILIZATOR stacji rozprężającej MC80 - jest reduktorem ciśnienia drugiego stopnia, który ma za zadanie równoważenie ewentualnych zmian ciśnienia w szpitalnym systemie instalacji gazowej, tak aby zapewnić prawidłowe ciśnienia w punktach poboru. MC80 - STABILIZATOR jest reduktorem tylko drugiego stopnia, w którym dostawa gazu pierwotnego jest dostarczana przez tablice rozprężające wysokiego ciśnienia (takie jak MC80, MM90 lub zbiornik ciekłego tlenu (LOX)). W przypadku sygnału o odchyleniu ciśnienia w stosunku do ustawień progowych alarmu, alarm może łatwo zostać wyświetlony na module alarmowym gazu. Możliwym jest również, wysłanie informacji do centralnego systemu sterowania pracą. Stabilizator może być dostarczany z każdym przekaźnikiem ciśnienia 4-20 ma, przekaźnikiem ciśnienia 0-50 mv lub z manometrem kontaktowym. Jednostka redukcji gazu MC80 - STABILIZATOR zawsze musi być zainstalowana zgodnie z normami EN ISO i odpowiednimi normami krajowymi. SPECYFIKACJA STABILIZATOR MC80 ZAWIERA NASTĘPUJĄCE ELEMENTY: Stabilizator do stacji rozprężającej MC80 DO KOMPLETU STABILIZATORA STACJI ROZPRĘŻAJĄCEJ MC80 DODAJ: Urządzenie alarmowe (w zestawie, jeśli zamówione wraz z urządzeniem HP) Nr kat. Gaz Zawór bezpieczeństwa Alarm MC80 STAB O 2 Aktywacja ręczna 0 50 mv MC80 STAB AIR Aktywacja ręczna 0 50 mv MC80 STAB N 2 O, CO 2 Aktywacja ręczna 0 50 mv MC80 STAB wszystkie Aktywacja ręczna Manometr kontaktowy MC80 STAB wszystkie Aktywacja ręczna 4 20 ma DANE TECHNICZNE Gazy Przepływ nominalny Wlot ciśnienia nominalnego Wylot ciśnienia nominalnego Przyłącze wlotowe Przyłącze wylotowe Zawór bezpieczeństwa Wymiar rury zaworu bezpieczeństwa O 2; AIR; N 2 ; N 2 O; CO 2 ; (wszystkie gazy medyczne) 200 m3/h 16 bar (1600 kpa) 4,5 bar (zakres ustawienia 0,5-6 bar) G3/4"F G3/4"F 6,8 bar Ø 15 mm Zgodność z dyrektywą o wyrobach medycznych 93/42/EEC Normy Zgodność z normą EN ISO (Centralne Systemy Zasilania Gazem) Zgodność z EN (Zgodność elektromagnetyczna) SIS HB 370 i HTM Uwaga! Pomiary w mm. Ruchomy osprzęt medyczny / Katalog medyczny 45

46

47 DOMOWE LECZENIE TLENEM (DLT)

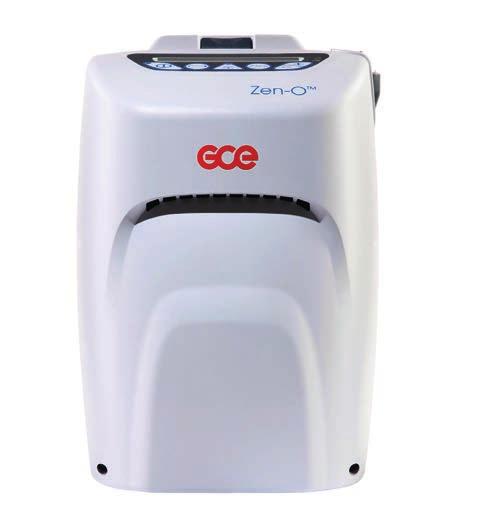

48 LEKKI, PRZENOŚNY KONCENTRATOR TLENU ZEN-O lite Zen-O lite to lekki przenośny koncentrator tlenu firmy GCE Healthcare, który dostarcza do 1050 ml tlenu pacjentom, którzy wymagają długotrwałej terapii tlenowej. Zen-O lite jest prosty w obsłudze i nadaje się do codziennego użytku. Zen-O lite jest produkowany zgodnie z rygorystycznymi normami Europejskiej Dyrektywy o Urządzeniach Medycznych oraz Amerykańskiej Agencji ds. Żywności i Leków. CECHY / ZALETY / KORZYŚCI WYMIENNY MODUŁ SITA Zen-O lite został zaprojektowany z łatwo wymienialnymi modułami sita. Moduły sita mogą zostać wymienione w czasie krótszym niż 5 minut, albo przez użytkownika albo przez dostawcę urządzenia do domu. WSKAŹNIK WYKRYWANIA ODDECHU W trakcie użytkowania wskaźnik systemu miga w momencie wykrycia oddechu, co daje użytkownikowi pewność dostarczania tlenu. ALARM Zen-O lite posiada alarm dźwiękowy i wizualny, który informuje użytkownika o podjęciu niezbędnych działań. PRZYSTOSOWANE DO PODRÓŻY LOTNICZYCH Zen-O lite nadaje się do podróży lotniczych i spełnia wszystkie międzynarodowe normy bezpieczeństwa, w tym wytyczne wydane przez Federalną Administrację Lotnictwa Stanów Zjednoczonych (FAA). TRWAŁOŚĆ Zen-O lite został skonstruowany z myślą o trwałości i posiada 3-letnią gwarancję. Akumulator, sita i inne akcesoria mają roczną gwarancję. TRYB EKOLOGICZNY Tryb ekologiczny pozwala użytkownikom przełączać urządzenie od dostarczania tlenu w trybie pulsacyjnym przy każdej inhalacji do stałej objętości tlenu na minutę, aby umożliwić dłuższy czas pracy akumulatora. TRYB AUTOMATYCZNY Tryb automatyczny, po zaprzestaniu oddechu, uaktywnia się po 60 sekundach, urządzenie automatycznie dostarcza impulsy do użytkownika z częstotliwością 18 oddechów na minutę. Ta funkcja pozwala użytkownikom nadal otrzymywać tlen, po usunięciu kaniuli. 48 Katalog medyczny / Domowe leczenie tlenem

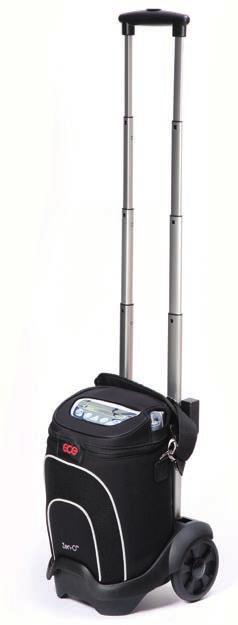

49 ZEN-O lite PRZENOŚNY KONCENTRATOR TLENU Nr. kat. RS G-S RS G-D RS RS RS RS RS RS RS RS RS RS RS RS RS RS MM6012 MM6013 Zen-O lite przenośny koncentrator z 8 ogniwową baterią Zen-O lite przenośny koncentrator z dwoma 8 ogniwowymi bateriami Zen-O lite z baterią do wielokrotnego ładowania Zen-O lite zasilacz AC z kablem zgodnym ze standardem EU Zen-O lite zasilacz AC z kablem zgodnym ze standardem UK Zen-O lite zasilacz AC z kablem zgodnym ze standardem US Zen-O lite zasilacz DC Zen-O lite przenośna torba Wymienialne kolumny separacyjne Zen-O lite klucz do kaniuli Zen-O lite plecak Zen-O lite filtry do kaniuli 10szt/opk Zen-O lite zewnętrzna ładowarka - US Zen-O lite zewnętrzna ładowarka - EU Zen-O lite zewnętrzna ładowarka - UK Zen-O akcesoria do torby Kaniula dla dorosłych o długości 2,13m. Opakowanie 25 sztuk* Kaniula dla dorosłych o długości i 7,62m. Opakowanie 10 sztuk* Zen-O lite Przenośna torba Każdy POC zawiera koncentrator tlenu z przenośną torbą, baterią, instrukcją obsługi, przewodami zasilającymi AC i DC. * Odpowiedni dla Zen-O oraz przenośnych koncentratorów tlenu Zen-O lite. DANE TEHNICZNE Zen-O lite Plecak Rozmiar (SxGxW) Waga Zasilanie Czystość Maksymalne ciśnienie tlenu na wylocie Czułość wyzwalania Zakres wilgotności Temperatura Pracy 249 mm 97 mm 235 mm (9.8" 3.8" 9.25") 2.5kg bez torby przenośnej Przejściówka AC : V AC (+/- 10%) Hz in, 24V DC, 5.0A wyjście Przejściówka DC: V DC in, 24V, 5.04 wyjście 87%-96% przy maksymalnych ustawieniach 20.5 psi cm/h₂0 5 % to 93 % ± 2 % bez kondensacji 5 C (41 F) i 40 C (104 F) Przechowywania -20 C (-4 F) i 60 C (140 F) Ustawienia Regulacja co 0,5 od 1,0 do 5,0 Poziom głośności Zakres pracy Battery duration 37 db(a)* 0m do 4000m w stosunku do poziomu morza, 1060 do 575 mbar Czas pracy baterii Ok. 4 godziny* Baterią Zasilacz AC Zasilacz DC Domowe leczenie tlenem / Katalog medyczny 49

50 PRZENOŚNY KONCENTRATOR TLENU ZEN-O Zen-O przenośny koncentrator tlenu jest zaprojektowany w celu umożliwienia pacjentom z zaburzeniami układu oddechowego lepiej znosić terapię tlenową w domu i poza nim. Zen-O waży poniżej 4,66 kg i może dostarczyć do 2 litrów tlenu na minutę pulsacyjnie lub w sposób ciągły. Zen-O wyprodukowano zgodnie z obowiązującymi eurpejskimi dyrektywami medycznymi dotyczącymi urządzeń medycznych. CECHY / ZALETY / KORZYŚCI TRYB PODWÓJNY Zen-O oferuje pacjentom najlepsze rozwiązanie. Pacjenci mogą wybierać między tlenoterapią w trybie ciągłym i trybie pulsacyjnym. PROSTY I ŁATWY W UŻYCIU Zen-O został zaprojektowany tak, aby był prosty w użyciu z intuicyjną obsługą przycisków i wyświetlaczem LCD. REAGUJE NA POTRZEBY PACJENTA Wykorzystując zaawansowaną, opatentowaną technologię, w odpowiedzi na zapotrzebowanie pacjenta Zen-O może dostarczyć tlen w ilości do 2 litrów na minutę. W przeciwieństwie do innych urządzeń, które zapewniają stałą ilość dostarczanego tlenu, Zen-O automatycznie zwiększa ilość tlenu jeśli wzrasta częstość oddechów pacjenta. TRWAŁE I NIEZAWODNE Zen-O jest wytrzymały i dostarczany z gwarancją, która obejmuje 3 letni okres eksploatacji lub godzin używania, zapewniając jakość i niezawodność. ŁATWO WYMIENIALNY FILTR CENTRALNY Zen-O został zaprojektowany z fi ltrem centralnym, który jest przez większość dostawców usług opieki domowej łatwy do wymiany, bez potrzeby odsyłania urządzenia do dystrybutora. ALARM Urządzenie zostało zaprojektowane z alarmem dźwiękowym i wizualnym, który podaje stan naładowania baterii, wykrywa brak oddechu, informuje o potrzebie serwisu i niskiej czystości tlenu. TRYB EKO Tryb ekologiczny pozwala użytkownikom przełączać urządzenie od dostarczania tlenu w trybie pulsacyjnym przy każdej inhalacji do stałej objętości tlenu na minutę, aby umożliwić dłuższy czas pracy akumulatora. TRYB AUTO Tryb automatyczny, po zaprzestaniu oddechu, uaktywnia się po 60 sekundach, urządzenie automatycznie dostarcza impulsy do użytkownika z częstotliwością 18 oddechów na minutę. Ta funkcja pozwala użytkownikom nadal otrzymywać tlen, po usunięciu kaniuli. 50 Katalog medyczny / Domowe leczenie tlenem

51 Nr kat. RS G-S RS G-D RS RS RS RS RS RS RS RS RS RS RS RS RS RS anie Koncentrator Zen-O z miejscem na baterię 12 ogniwową Koncentrator Zen-O z miejscem na 2 pakiety baterii Bateria 12 ogniwowa Zen-O Torba przenośna Zen-O Wózek Zen-O Adapter Zen-O Klucz do filtra POC POC paczka z 10 filtrami kaniuli Kolumny sita Zen-O zewnętrzna ładowarka - US Zen-O zewnętrzna ładowarka - EU Zen-O zewnętrzna ładowarka - UK Zen-O przewód zasilacza AC-O w /UE Zen-O przewód zasilacza AC-O w /UK Zen-O przewód zasilacza AC-O w /US Zen-O akcesoria do torby MM6012 Kaniula dla dorosłych o długości 2,13m. Opakowanie 25 sztuk * MM6013 Kaniula dla dorosłych o długości i 7,62m. Opakowanie 10 sztuk* * Odpowiedni dla Zen-O oraz przenośnych koncentratorów tlenu Zen-O lite Zen-O z torbą i wózkiem do pchania DANE TECHNICZNE Rozmiar (Szer x Gł x Wys) 212 mm 168 mm 313 mm (8.3" 6.6" 12.3") Waga Wymagania Czystość Maksymalne ciśnienie tłoczenia tlenu 4,66 kg z jedną baterią Adapter AC: V AC(+/- 10%) Wejście Hz, 24V DC, wyjście 6.25A Adapter DC: wejście V DC wyjście 19V, 7.9A 87% - 96% przy wszystkich ustawieniach 20.5 psi Czułość wyzwalania oddechu -0.12cm/H 2 0 Zakres wilgotności Wysokość pracy 5 % to 93 % ± 2 % non-condensing 0 to 13,000 (0m to 4,000m) Temperatura Zen-O może zmieścić dwie baterie 12 ogniwowe Robocza Przechowywanie Ustawienia Poziom hałasu Typy alarmów Czas pracy baterii * przy ustawieniu na 2 5 C (41 F) i 40 C (104 F) -20 C (-4 F) i 60 C (140 F) Regulowany w 0,5 odstępach od 1,0 do 6,0 w trybie impulsów oraz od 0,5 do 2.0 w trybie ciągłym 38 db (A) przetestowane Prüfmethode /2007 MDS-Hi* 42 db(a) testowane ISO 3744 * Niska czystość tlenu Nie wykryto oddechu Słaba bateria Wymagany serwis Około 4 godzin na jednej baterii lub 8 godzin na 2 bateriach (18 BPM) Przewody zasilające, zasilacz AC i DC Domowe leczenie tlenem / Katalog medyczny 51

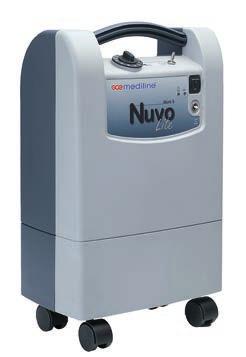

52 STACJONARNY KONCENTRATOR TLENU NUVO LITE MARK 5 Nuvo Lite dostarcza tlen do pacjentów wymagających domowego leczenia tlenem (DLT). Nuvo Lite to kompaktowy i lekki stacjonarnego koncentrator tlenu, który używa standardowej technologii PSA w celu zapewnienia przepływu tlenu do 5 litrów na minutę. Koncentrator tlenu Nuvo lite oddziela tlen od innych gazów w powietrzu i dostarcza tlen w wysokich stężeniach pacjentowi. Nuvo Lite posiada wbudowany czujnik tlenu do monitorowania poziomu tlenu, i alarm "brak-przepływu", aby poinformować pacjenta, jeśli nie ma podaży tlenu do pacjenta. Lekki - zaledwie 14.5 kg Zwarta kompaktowa konstrukcja korpusu z uchwytem Zamykany zawór regulujący przepływ Regulowany przepływ do 5 litrów na minutę Cicha praca Nr kat Nuvo lite Mark 5 AKCESORIA Nr kat Filtr na wlocie do kompresora Materiał fi ltru wstępnego Filtr bakteryjny Butelka jednorazowego użytku Kaniula z rurką 2,1 m DANE TECHNICZNE Zasilanie Średni pobór mocy Bezpiecznik Koncentracja O2 Poziom hałasu 230 V, 50 Hz 300 W 5 A Przy 2 l/min: >90 % Przy 5 l/min: 90 % (+6,5% - 3%) 40 dba Temperatura przechowywania -20 to +60 C Graniczna temperatura otoczenia +5 to +40 C Waga Wymiary (szer wys dł) Technologia 14.5kg (cm) PSA (wychylenie ciśnienia absorpcji) Standard ISO 8359, EN Klasa medyczna IIb Nuvo lite wyprodukowano zgodnie z dyrektywą o wyrobach medycznych MDR 2017/745 TECHNOLOGIA NUVO LITE MARK 5 Metalowa końcówka wylotowa Zamykany zawór sterujący przepływem Wyłącznik do resetowania 52 Katalog medyczny / Domowe leczenie tlenem

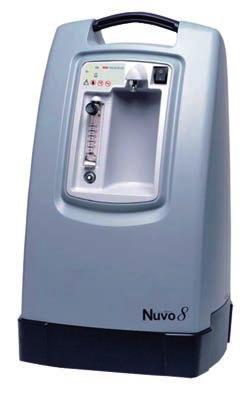

53 STACJONARNY KONCENTRATOR TLENU NUVO 8 Nuvo 8 koncentrator dostarcza tlen do 8 litrów na minutę dla pacjentów, którzy wymagają domowego leczenia tlenem (DLT). Urządzenie łączy w sobie niezawodną, sprawdzoną technologię oraz łatwość użytkowania. Cicha praca - mniej niż 48 dba Łatwość obsługi i elegancki wygląd Prostota i łatwość użycia Szybki zatrzask na tylnej stronie panelu umożliwia łatwy dostęp do fitra, manometru i baterii Opatentowana technologia RPSA Nr kat Nuvo 8 AKCESORIA Nr kat Filtr powietrza Filtr przeciwpyłowy Filtr antybakteryjny Nawilżacz jednorazowy DANE TECHNICZNE Wymagania elektryczne Prędkość przepływu Koncentracja tlenu Pobór mocy Ciśnienie operacyjne 230 V - 60 Hz 2 do 8 litrów na minutę 0.5 do 7 litrów na minutę 93% (+6.5% / -3%) Przy 8 litrach na minutę 90% (+6.5% / -3%) 400 W mocy 1.2 bar Opcja dostępna tylko dla modelu 985 Niskie Ciśnienie koncentracji tlenu System monitorowania tlenu Przeciążenia linii Przełącznik termiczny 0,4 bar Zawór bezpieczeństwa Test niskiego poziomu baterii Filtry Waga Wymiary (Dł Szer Wys) Szafka, Kompresor ssący i z filtrem bakteryjnym kg 39.4 cm 39.6 cm 70.6 cm Środowisko działania Temperatura otoczenia Wilgotność 50 F do 100 F (10 C do 40 C) 15% do 95%, bez kondensacji Przechowywanie Temperatura Wilgotność 0 F do 140 F (-0 C do 50 C) 15% do 95%, bez kondensacji Domowe leczenie tlenem / Katalog medyczny 53

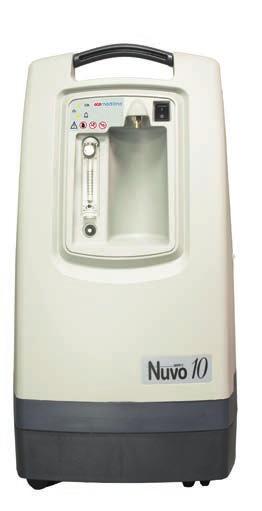

54 STACJONARNY KONCENTRATOR TLENU NUVO 10 Nuvo 10 koncentrator dostarcza tlen do 10 litrów na minutę dla pacjentów, którzy wymagają zalecenia wyższych dawek tlenu. Zbudowany na niezawodnej platformie Nuvo Łatwy dostęp do filtra i manometru Najwyższej klasy sito molekularne Sprężarka sprężynowa o wysokiej wydajności 3 lata gwarancji AKCESORIA Nr. kat Koncentrator tlenu Nuvo Filtr przeciwbakteryjny Filtr szafkowy Filtr wlotu powietrza Nawilżacz jednorazowy DANE TECHNICZNE Wymagania elektryczne Prędkość przepływu 230 V od 2 do 10 litrów na minutę Stężenie tlenu 90% (+5% / - 3%) Zapotrzebowanie mocy Ciśnienie wyjściowe 600 wat 1,38 bar (40psi zawór bezpieczeństwa) Niskie ciśnienie Alarmy Niskie stężenie tlenu Przeciążenie lub zamknięcie przepływu Waga Wymiary (DxGxW) 29,3 kg 39 cm 40 cm 76 cm (16 D x 16 G x 30 W) Środowisko działania Temperatura otoczenia 5 do 40 C Wilgotność 15% do 95%, bez kondensacji Przechowywanie Temperature -20 do 60 C Wilgotność 15% do 95%, bez kondensacji 54 Katalog medyczny / Domowe leczenie tlenem

55 AKCESORIA DO TLENOTERAPII WODA STERYLNA AQUA PACK 340 ML Nawilżacze AQUAPAK łączą łatwy w użyciu adapter z jedną z dwóch butelek na wodę sterylną. Adapter daje sygnał dźwiękowy, ostrzegający personel medyczny o ograniczeniu bądź całkowitym zamknięciu przewodów nawilżających lub tlenowych. bez lateksu jednorazowego użytku pakowane pojedynczo Nr kat Woda sterylna Aqua Pack 340 ml, opk. 20 szt Woda sterylna Aqua Pack 650 ml, opk. 10 szt JEDNORAZOWA BUTLA NAWILŻACZA Nr kat Butla nawilżacza jednorazowa bez wody 400 ml KANIULA DONOSOWA Nr. kat Kaniula donosowa dla dorosłych(2.1m), wąska końcówka. Przepływ 1-7 l/min. 50szt/opk Kaniula donosowa dla dorosłych(2.1m), rozszerzona końcówka. Przepływ 1-7l/min. 50szt/opk Kaniula donosowa dla dorosłych (2.1m). Przepływ 1-4l/min. 50szt/opk. MM6012 MM6013 Kaniula dla dorosłych o długości 2,13m. 25szt/opk* Kaniula dla dorosłych o długości 7.62m. 10szt/opk.* * Odpowiedni dla Zen-O oraz przenośnych koncentratorów tlenu Zen-O lite MASKA TLENOWA DLA DOROSŁYCH w komplecie wąż tlenowy długości 2.1m Nr. kat Maska tlenowa odpowiednia dla przepływu 5-10 l/min. 50szt/op Domowe leczenie tlenem / Katalog medyczny 55

56 RURKI DO PODŁĄCZENIA TLENU Nr kat Rurka przedłużająca 4.2 m Rurka przedłużająca 7.5 m Rurka przedłużająca 15 m ADAPTER PRZEDŁUŻAJĄCY DO PRZEWODÓW TLENOWYCH Nr. kat Przedłużki do przewodów tlenowych, masek itp przedłużka w kształcie T rurki kaniuli nosowej PUŁAPKI WODNE Nr. kat Syfon z rurką tlenową. 10szt/opk Syfon z rurką tlenową i gwintowaną końcówką. Zestaw 25 sztuk WTYKI KĄTOWE DO WODY JEDNORAZOWEJ Nr. kat Dysza kątowa 9/16 gwint męski MEDIWET Nr. kat. Pojemność Gwint Materiał K MEDIWET II ml M12x1,25 K MEDIWET II ml M12x1,25 K MEDIWET II ml 9/16 Poliwęglan K MEDIWET II ml 9/16 Polisulfon K MEDIWET II ml G3/8 Poliwęglan K MEDIWET II ml G3/8 Polisulfon K MEDIWET II ml G1/4 K MEDIWET II ml G1/4 56 Katalog medyczny / Domowe leczenie tlenem

57 DANE TECHNICZNE Zawartość Wymiary Waga Wydajność Tylko woda sterylna lub zimna przegotowana woda Wysokość 190 x 67 szerokość (w tym przyłącze) x 57Ømm 115g wersja z polisulfonu 200 ml wody Zużycie 6ml wody na godzinę przy przepływie gazu 10l/min w temp. 20 C Słoje do sterylizacji w 134 C: polisulfon Słoje do sterylizaji w 121 C: poliwęglan Pokrywki i wyjście złączki węża : polipropylen Materiał Nakrętka wlotowa : Mosiądz chromowany Dyfuzor : Polietylen Wąż, uszczelka: Silikon O-ring: EPDM Połączenie wylotu Złączka stożkowa do węża 6x9 mm (zalecana długość 2 m) Czyszczenie Dezynfekcja Sterylizacja w autoklawie Szczególny przypadek Konserwacja Trwałość Woda, bez detergentów ściernych, nigdy nie używać rozpuszczalników Alkoholem lub inne rozwiązanie zgodne z właściwościami materiału, zgodnie z danymi producenta środka dezynfekującego. Wersja z polisulfonu w 134 C przez 5 minut Dyfuzor: Należy wymienić przy każdym czyszczeniu nie sterylizować Przed użyciem sprawdzić czy nawilżacz jest kompletny i szczelny. Zalecana jest comiesięczna wymiana uszczelek. Wymiana dyfuzora przy każdym czyszczeniu. Minimum 20 cykli autoklaw pod warunkiem, że przestrzegana jest instrukcja dołączona do produktu. KODOWANIE DLA MEDIWET MW C M12x1.25F G Gotowy produkt: MW - Mediwet Pojemność słoja (ml): 200 Temperatura sterylizacji: Polycarbonate C Polysulphone C Gwint przyłącza (źeński): M12x1.25F - źeński 9/16F - źeński G3/8F -źeński G1/4F -źeński Marka: G - standardowy produkt GCE S - specjalny wariant produktu Domowe leczenie tlenem / Katalog medyczny 57

58 NAWILŻANIE I FILTRACJA Wymiana ciepła i wilgoci w celu ochrony pacjentów, personelu i urządzeń przed zanieczyszczeniem krzyżowym. HUMID VENT 1 - WYMIENNIK CIEPŁA I WILGOCI Nr. kat Wymiennik ciepła i wilgoci, pakowane po 50 Wydajność oddechowa ml Sterylność Średni papier higroskopijny i bakteriostatyczny Wydajność wilgoci 29 mg H2O przy Vt 300 ml HUMID VENT 2 Nr. kat Sterylny, pakowany po Czysty, pakowany po 25 Wydajność oddechowa ml Wydajność wilgoci 28 mg H2O przy VT 600 ml HUMID VENT COMPACT Nr. kat Humid vent compact - sterylny, pakowany po Humid vent compact - czysty, pakowany po 25 Prosta konstrukcja Wydajność oddechowa ml Wydajność wilgoci 30mg H2O przy VT 1000ml HUMID VENT FILTER PEDI Nr. kat Humid Vent Pedi - sterylny, pakowany po Humid Vent Pedi - sterylny, pakowany po 20 Odpowiedni dla pacjentów pediatrycznych Prosta konstrukcja 58 Katalog medyczny / Domowe leczenie tlenem

59 TRACH VENT Nr. kat Humid Vent Pedi - sterylny (opakowanie 20 sztuk) Sterylny Średni papier higroskopijny i bakteriostatyczny Odpowiedni dla dzieci i dorosłych TRACH VENT HOLDER Nr. kat Trach Vent holder. Opakowanie 20 sztuk TRACH-VENT+ Nr. kat TRACH-VENT+ opakowanie 50 sztuk Sterylny Średni papier higroskopijny i bakteriostatyczny Strata wilgoci 8,4 mg H2O / l przy Vt 500 ml Wydajność wilgoci 29,2 mg H2O / l przy Vt 500 ml ISO GARD FILTER Nr. kat ISO GARD filter - sterylny, pakowany po ISO GARD filter - czysty, pakowany po 25 Złączki 22 M/15 F-15 M/22 F Wydajność oddechowa ml Filtr hydrofobowy Odporność na przepływ: przy 60 l / min, 1,6 cm H 2 O Domowe leczenie tlenem / Katalog medyczny 59

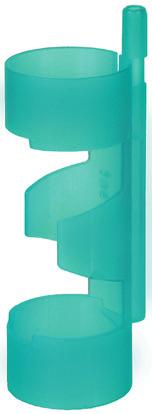

60 ISO-GARD HEPA LIGHT Nr. kat ISO-GARD HEPA light - czysty, pakowany po 20 Filtr hydrofobowy Odporność na przepływ: od 2.8 cm H 2 O przy 60l/min OXY-VENT WITH TUBING Nr. kat Oxy-vent z rurką, pakowane 10 sztuk OXY-VENT WITHOUT TUBING Nr. kat Oxy-vent bez rurki, pakowane 20 sztuk 60 Katalog medyczny / Domowe leczenie tlenem

61 OSPRZĘT RATUNKOWY

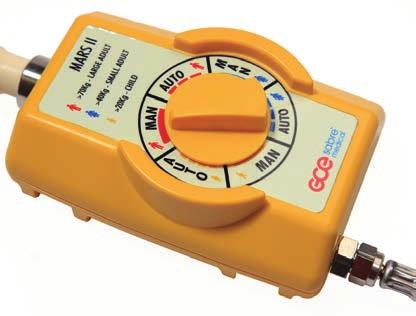

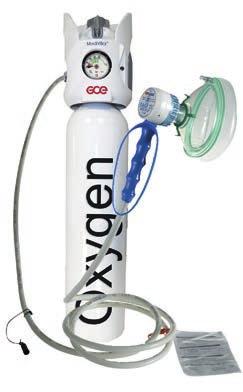

62 RĘCZNY I AUTOMATYCZNY RESPIRATOR MEDYCZNY MARS II MARS II to system reanimacyjny opracowany dla pracowników służby zdrowia, ratowników medycznych oraz osób udzielających pierwszej pomocy. Urządzenie może być używane w zamkniętych pomieszczeniach, o niskiej zawartości tlenu/ skażonym środowisku. FUNKCJE/ZALETY/KORZYŚCI Prosty w użyciu Solidna konstrukcja, odporna na uszkodzenia Dostępna ręczna (CPR) lub automatyczna reanimacja MARS II Przeznaczony jest do wentylacji dorosłych i dzieci powyżej 20kg. Dostępny jest we wszystkich krajowych standardach gazowych. Spełnia wymogi ISO :2006 oraz wytyczne Europejskiej Rady Resuscytacji MARS II DOSTĘPNY W DWÓCH WERSJACH: 1. Standardowej (wszystkie ustawienia) 2. Przemysłowej (ustawienia dla dorosłych) DANE TECHNICZNE - MARS II - MODUŁ STERUJĄCY Gaz Materiał Wymiary Waga Złącze z reduktorem Ciśnienie wejściowe (z reduktorem) Ciśnienie wlotowe (bez reduktora) Ciśnienie robocze Gwint wejściowy Wydajność regulatora Filtr wlotowy Czas powrotu do automatycznej resuscytacji Zużycie gazu O ₂ Mosiądz, główne części wewnątrz - aluminium mm 1300 g Pełen zakres wysokiego ciśnienia, obrotowo do modułu bar lpm 3 bar standard krajowy min 100 lpm and min 3 bar 30μm 5-7 seconds 0.15 lpm DANE TECHNICZNE - MARS II - ZAWÓR DOZUJĄCY Materiał Wymiary Waga Poliwęglan, silikon, guma, stal nierdzewna mm 175 g Opór wdechu Katalog medyczny / Osprzęt ratunkowy Ciśnienie 5 lpm Ciśnienie 60 lpm Opór przy 60 lpm Przepływ zaworu dozującego Oddychanie spontaniczne Zadziałanie zaworu upustowego Zadziałanie zaworu alarmowego kpa kpa kpa lpm 55 cm H₂O 46 cm H₂O

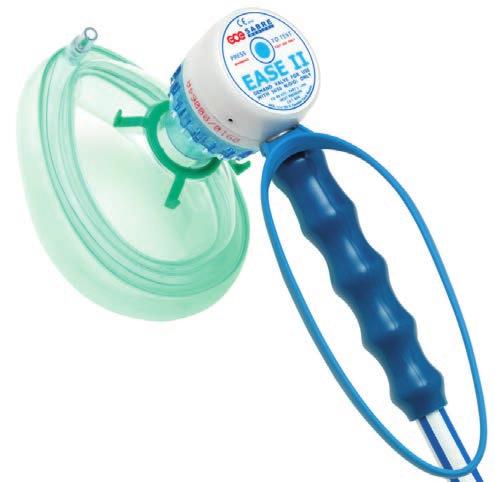

63 ZAWÓR DOZUJĄCY EASE II Zawór dozujący EASE II jest skonstruowany w taki sposób, że stawia pacjentowi minimalny opór przy oddechu i może w razie potrzeby zapewnić wysoki przepływ. Dla większego konfortu uzytkownika EASE II jest zarówno mniejszy jak i lżejszy niż oryginalny Sabre EASE. Nowa rączka do wygodnego uchwytu w połączeniu z paskiem na nadgarstek jest kolejnym przyjaznym dodatkiem dla użytkownika. System dozujący O 2, N 2 O/O 2 dostarcza do 300 l/min gazu Wersja przenośnego reduktora pierwszego etapu i butli do aplikacji w przypadkach wymagających nagłej i przedszpitalnej opieki Zgodny ze standardami światowymi EASE II O 2 jest zalecany podczas wypadków i terapii bólów głowy. EASE II N 2 O / O 2 jest zalecany podczas leczenia przeciwbólowego. FUNKCJE/ZALETY/KORZYŚCI Niski opór wdechu zaworu dozującego Łatwość sprawdzenia/przeczyszczenia zaworu dozującego Wygodny uchwyt i pasek na nadgarstek Wymienny filtr pacjenta/antybakteryjny Dla celów przeprowadzenia protokołu zapobiegania infekcjom krzyżowym ułatwiono przeprowadzenie próby/przedmuchu na zaworze dozującym, który jest łatwy do czyszczenia i zamontowania Przewód elastyczny zaopatrzony w szybkozłącze według krajowych standardów służy do podłączenia go do systemu butli lub punktu poboru Sterylizowany w 134oC Okres użytkowania wynosi 5 lat DANE TECHNICZNE - ZAWÓR DOZUJĄCY Gaz Materiał Rozmiary Zasilanie gazem Przy dostarczanym ciśnieniu 2,8 bar Opór na wdechu Temperatura pracy Temperatura przechowywania O ₂ /N ₂ O Poliwęglan, silikon, guma, stal nierdzewna mm Wymagania 2,8 do 7,0 bar przy> 200 l / min Ciśnienie rozrywu 0,15-0,2 kpa -0.2 kpa przy 10 l/min -0.7 kpa przy 200 l/min Ciśnienie rozrywu przy zerowym przepływie +0,35 kpa przy 120 l / min -20 C do +60 C stosować tlen +5 C do +40 C stosować 50/50 O ₂ /N ₂ O -30 C do +60 C DANE TECHNICZNE - MONTAŻ WĘŻA Połączenia Ciśnienie robocze Ciśnienie rozrywu Dostępne w zależności od krajowych standardów 7 bar 44 bar Materiał: PVC, antystatyczny zgodnie z ISO 5359 Waga 0.5 kg (3 m długość) Osprzęt ratunkowy / Katalog medyczny 63

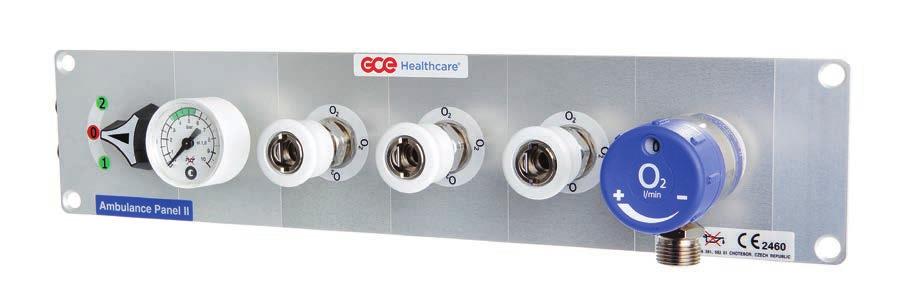

64 PANEL AMBULANSOWY II AP II jest nową generacją paneli ambulansowych. Przeznaczony został do montażu na stałe i do stosowania w karetkach. Wieloletnie doświadczenie na tym rynku zaowocowało produktem, który oferuje klientowi wiele możliwości i swobodę stosowania. Biorąc pod uwagę jego budowę i funkcje, dostępna jest szeroka gama wariantów. Na życzenie klienta funkcje i warianty mogą być łączone. Koncepcja modułowa oznacza, że te same elementy mogą być wykorzystywane w wielu wariantach, co oznacza krótki termin realizacji oraz pełną dowolność. Kształt AP II został przystosowany zarówno do montażu podtynkowego jak i naściennego. PODTYNKOWY Montaż podtynkowy ma miejsce, gdy panel ambulansowy jest zamontowany w ścianie. Otwór wlotowy może być zamontowany na końcu lub z tyłu, w zależności od budowy ściany i przestrzeni za ścianą. Jedynym elementem, który będzie na zewnątrz ściany jest szybkozłącze. NAŚCIENNY Montaż naścienny występuje, gdy panel ambulansowy jest zamontowany na ścianie w ambulansie. Wlot może znajdować się na końcu lub z tyłu. W przypadku korzystania z wlotu na końcu przewody są zamocowane na ścianie i całkowicie widoczne. W przypadku niektórych krajów i przepisów jest to konieczność, a AP II posiada cechy zgodne z tymi wymaganiami. Panel jest mocowany w prosty sposób za pomocą 4 śrub. W zależności od konstrukcji ściany, mocowanie może zostać wykonane za pomocą przeciwległej ramki montażowej lub śruby i podkładki. Wersja odsłonięta Wersja wbudowana Wersja podwójnie wbudowana DANE TECHNICZNE Wydajność QC: Pojemność FLS Podłączenie: Waga: Standardy szybkozłącza: Gazy: Klasyfikacja: 60 l/min 0 15 l/min, 0 25 l/min G3/8" AP II O 2 2XSS R: 754g SS, DIN, NF, BS, UNI, CZ O 2, Air, N 2 O/O 2, N 2 O, VAC Class IIb Zgodność z dyrektywą dotyczącą wyrobów medycznych MDR 2017/745 Normy: Zgodność z normą EN 1789: 2008 Produkcja zgodna z EN ISO 9001 i EN ISO Producent: GCE, s.r.o., Žižkova 381, Chotebor, CZ 64 Katalog medyczny / Osprzęt ratunkowy

65 OBJAŚNIENIE DANYCH DLA ZAMAWIAJĄCYCH Ambulance Panel II Rodzaje gazu: O 2 AIR ENT (O 2 /N 2 O) N 2 O VAC CG (O 2, AIR, VAC,...) AP II O 2 1x UN E S M O FS EJ G Inżektor próżni: - z EJ (TAK), bez EJ (NIE) Przepływomierz - z FS (TAK), bez FS (NIE) Wyjście - z O (TAK), bez O (NIE) Marka: G - standardowy produkt GCE S - specjalny wariant produktu Liczba szybkozłączy na wyjściu: Typ szybkozłącza (QC): SS = szwedzki standard (AGA) UN = włoski standard NF = francuski standard DN = niemiecki standard (DIN) BS = brytyjski standard CZ = czeski standard DS = DISS Manometr - z M (TAK), bez M (NIE) Przełącznik ręczny - z S (TAK), bez S (NIE) R = wersja wbudowana DR = wersja podwójnie wbudowana E = wersja odsłonięta PRZYKŁAD: AP II O2 1x DN R S G co oznacza: panel ambulansowy II do tlenu, jedno szybkozłącze, niemiecki standard (DIN), wbudowany przełącznik i manometr. Osprzęt ratunkowy / Katalog medyczny 65

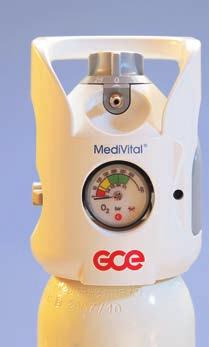

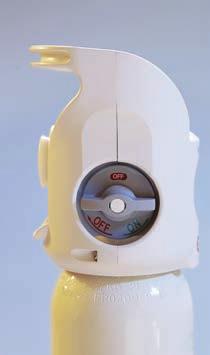

66 MEDYCZNE ZAWORY MEDIVITAL Medivital to reduktor ciśnienia zintegrowany z zaworem butlowym do butli stosowanych z gazami medycznymi. FUNKCJE/ZALETY/KORZYŚCI 15 lat żywotności zapewnia wytrzymałość i dłuższy cykl testów dla wymogów rynku w przyszłości Powolne otwieranie zaworu odcinającego wg nowej opatentowanej konstrukcji Najnowsza technologia wpływa na odporność manometru na wstrząsy Przełącznik przepływu zaprojektowany dla optymalnego przepływu gazu i najwyższego bezpieczeństwa dla pacjentów Konstrukcja osłony zapewnia maksymalną ochronę dla zaworu ERGONOMIA PRZYJAZNY UŻYTKOWNIKOWI Nadaje się do stosowania w domowym leczeniu tlenem (DLT) oraz sytuacjach awaryjnych w szpitalach Łatwy do odczytu przepływomierz i manometr Zawór odcinający oznakowany na zielono to otwarty / zamknięty oznakowanie na czerwono Ergonomiczna konstrukcja pozwala na łatwą obsługę przez wszystkich użytkowników Kompaktowa i lekka konstrukcja, waga mniej niż 1150 gram Wykonane z materiału łatwego do czyszczenia NAJWYŻSZA KLASA BEZPIECZEŃSTWA Badania prowadzone zgodnie z normami, ASTM G175 Pill TEST ISO ISO Oznakowanie CE 0434 zgodnie z dyrektywą Medyczną 93/42 / EEC i TPED 2010/35 UE Nie zawiera ftalanów i fluorowców Może pracować w środowisku rezonansu magnetycznego MRI do 3 Tesla Do stosowania z tlenem, podtlenkiem azotu i mieszaniną gazów medycznych, ciśnienie pracy do 300 bar AKCESORIA Nr kat Uchwyt do łóżka (10 szt) Wieszak na łóżko z czarnymi osłonkami z tworzywa sztucznego (10 szt.) Uchwyt nawilżacza gwint 9/16 (10 szt) Wąż łączący do uchwytu nawilżacza 40 cm (10 szt.) Narzędzie do zaworów (1 szt.) Na zapytanie Adapter pełnienia Uchwyt na łóżko Uchwyt na łóżko - plastik Uchwyt do nawilżania Wąż łączący Narzędzie do zaworów Adapter do pełnienia 66 Katalog medyczny / Zawory

67 DANE TECHNICZNE Gaz Ciśnienie wejściowe Ciśnienie na wyjściu RPV zamknięcia Otwarcie PRV i ponowne zamknięcia Zakresy pomiarowe O 2, Air, O 2 /N 2 O 300 bar (4500 psi) 3,6 do 5,5 bar - wg. EN ISO do (lub według specyfikacji klienta) > 3 bar > 5.5 bar 0-6, 0-15 and 0-25 lpm Części metalowe: mosiądz Materiały Elastomery: EPDM, silikon, PUR Tworzywa sztuczne: PA66, PEEK Wymiary Waga* Sprężyny: CuBe2, CuSn6 Wysokość: 153 mm; Szerokość: 112 mm; Głębokość: 118 mm 1150 g Głębokość: 118 mm Wejścia Przyłącze do napełniania butli Normy Wg norm krajowych (17E, 25E, M18 1,5 według specyfi kacji klienta) ISO 5145, lub według specyfikacji klienta Zgodność z MDR 2017/745 Zgodność z TPED 2010/35 / UE Zgodność z normą EN ISO Zgodność z normą ISO Zgodność z normą EN 1789 Zgodność z normą ASTM G175 Zgodność z EN ISO 9001 oraz EN ISO Klasyfikacja IIb * Standardowy Combivalve (przepływ standardowy 0-15 l / min, przepływ na wylocie, DIN wylot szybkozłącza) z osłoną. Wszystkie dane techniczne podane są wyłącznie w celach informacyjnych i mogą ulec modyfi kacji przez producenta. OPIS KODOWANIA ZAWORÓW MV15 O 2 /N 2 O W27x2 DN 9/16 G Produkt gotowy: MV MediVital Marka: G - standardowy produkt GCE S - specjalny wariant produktu Przepływ (l/m): Nie dotyczy* Rodzaj gazu: O 2 AIR O 2 /N 2 O He/O 2 Gwint czopa: UNF UNF 14NGT - ½ 14 NGT 17E 17E 25E 25E 18T 18T M18 M18x1,5 M30 M30x2 Złącze portu pełnienia: W24x2 W30x2 W27x2 CGA280 CGA540 CGA577 G3/4 G5/8 G5/8B G5/8NL G1/4 SI22 SI22,91 W21.7 W21.8 Złącze na wyjściu: Bez złączki - standardowy gwint 9/16 (w tym złączka do węża) Szybkozłącze na wyjściu (QC): AS AS2902 BS BSI CZ Czech DN DIN DS DISS NF NF NS NIST ON Oxifar SS SS UN UNI 9507 Nic - jeśli nie ma QC PV - zawór upustowy (MT) Zawory / Katalog medyczny 67

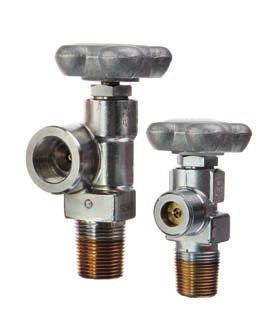

68 MEDYCZNE ZAWORY BUTLOWE GCE oferuje szeroką gamę zaworów butli do gazów medycznych. Są one produkowane, testowane i pakowane w bardzo restrykcyjnych warunkach co do czystości. Surowe zasady i procedury stosowane do produkcji medycznych zaworów do butli GCE, użyte najwyższej jakości materiały i narzędzia gwarantują najwyższą niezawodność i bezpieczeństwo. FUNKCJE/ZALETY/KORZYŚCI Dostępne warianty dla wszystkich połączeń zgodnie z normami krajowymi Dla wszystkich gazów medycznych Pokrętła dostępne w różnych wersjach kolorystycznych i materiałowych Pokrętła dostępne z logo klienta Opcjonalne RPV dla większości zaworów Warianty z płytką bezpieczeństwa lub rurką zanurzeniową Dla zaworu z ciśnieniem resztkowym GCE gwarantuje kompatybilność z przyłączem do napełniania butli GCE RPV. Zawory znakowane są CE i π. DANE TECHNICZNE Gazy Ciśnienie wejściowe RPV zamknięcia Połączenie wejściowe Połączenie wyjściowe Materiały Płytka bezpieczeństwa Temperatura pracy Temperatura przechowywania i transportu O 2, Air, N 2, Ar, CO 2, N 2 O, He inne Do 300 bar (4500 psi) > 2 bar Wg norm kraowych (17E, 25E, M18 1,5 na życzenie klienta) Wg norm krajowych Mosiądz chromowany 190, 216, 250, 300 bar dla CO 2 i N 2 O, opcjonalnie inne gazy -20 C do +65 C -40 C do +65 C MDR 2017/745 TPED 2010/35 EU Normy ISO EN ISO Zgodność z EN ISO 9001 oraz EN ISO Klasyfi kacja IIb MAŁE ZAWORY MEDYCZNE (SMV) Ciśnienie wejściowe: do 200 bar Połączenie na wejściu: 17E, M18 1,5 Ergonomiczne pokrętło OPCJONALNIE: Zawór ciśnienia resztkowego Płytka bezpieczeństwa Kolorowe pokrętł Rurka Zaślepka z logo klienta 68 Katalog medyczny / Zawory

69 ZAWORY PIN INDEX Wejście ciśnienia : większe niż 200bar Złącze wejściowe: 17E, 25E, M18x1.5, 0.750UNF OPCJE Zawór ciśnienia resztkowego Płytka bezpieczeństwa Rurka STANDARDOWE ZAWORY BUTLOWE (IN LINE) Ciśnienie wejściowe: do 200 bar Połączenie na wejściu: 17E, 25E, 3/4 NGT, 0.750UNF, 1.125UNF OPCJONALNIE: Zawór ciśnienia resztkowego Płytka bezpieczeństwa Rurka Pokrętło plastikowe lub aluminiowe Pokrętło z miejscem na chip RF Zaślepka z logo klienta STANDARDOWE ZAWORY BUTLOWE (OFF LINE) Ciśnienie wejściowe: do 300 bar Połączenie na wejściu: 17E, 25E Zawory / Katalog medyczny 69
