D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE

Transkrypt

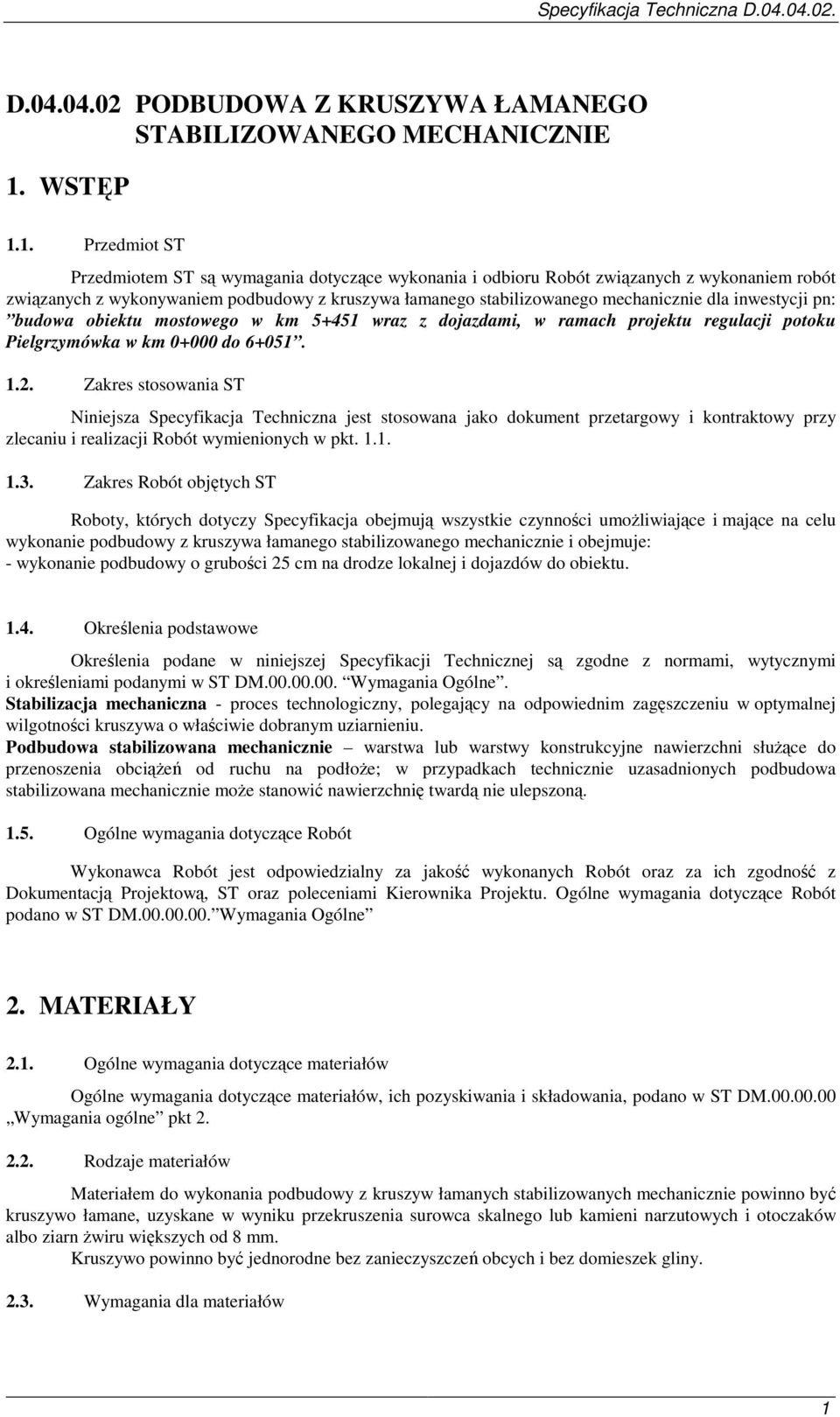

1 D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE 1. WSTĘP 1.1. Przedmiot ST Przedmiotem ST są wymagania dotyczące wykonania i odbioru Robót związanych z wykonaniem robót związanych z wykonywaniem podbudowy z kruszywa łamanego stabilizowanego mechanicznie dla inwestycji pn: budowa obiektu mostowego w km wraz z dojazdami, w ramach projektu regulacji potoku Pielgrzymówka w km do Zakres stosowania ST Niniejsza Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres Robót objętych ST Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie podbudowy z kruszywa łamanego stabilizowanego mechanicznie i obejmuje: - wykonanie podbudowy o grubości 25 cm na drodze lokalnej i dojazdów do obiektu Określenia podstawowe Określenia podane w niniejszej Specyfikacji Technicznej są zgodne z normami, wytycznymi i określeniami podanymi w ST DM Wymagania Ogólne. Stabilizacja mechaniczna - proces technologiczny, polegający na odpowiednim zagęszczeniu w optymalnej wilgotności kruszywa o właściwie dobranym uziarnieniu. Podbudowa stabilizowana mechanicznie warstwa lub warstwy konstrukcyjne nawierzchni słuŝące do przenoszenia obciąŝeń od ruchu na podłoŝe; w przypadkach technicznie uzasadnionych podbudowa stabilizowana mechanicznie moŝe stanowić nawierzchnię twardą nie ulepszoną Ogólne wymagania dotyczące Robót Wykonawca Robót jest odpowiedzialny za jakość wykonanych Robót oraz za ich zgodność z Dokumentacją Projektową, ST oraz poleceniami Kierownika Projektu. Ogólne wymagania dotyczące Robót podano w ST DM Wymagania Ogólne 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST DM Wymagania ogólne pkt Rodzaje materiałów Materiałem do wykonania podbudowy z kruszyw łamanych stabilizowanych mechanicznie powinno być kruszywo łamane, uzyskane w wyniku przekruszenia surowca skalnego lub kamieni narzutowych i otoczaków albo ziarn Ŝwiru większych od 8 mm. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych i bez domieszek gliny Wymagania dla materiałów 1

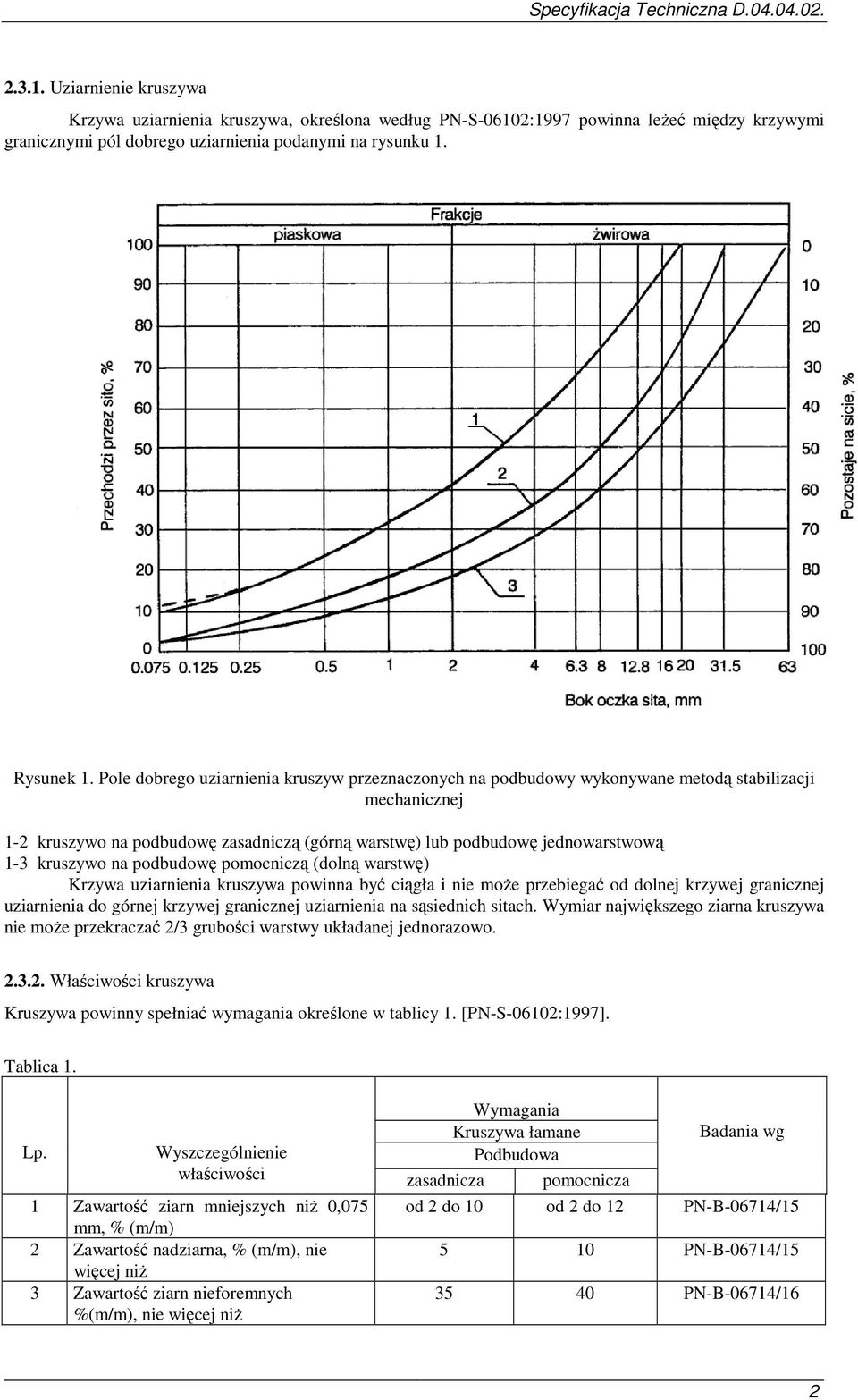

2 Uziarnienie kruszywa Krzywa uziarnienia kruszywa, określona według PN-S-06102:1997 powinna leŝeć między krzywymi granicznymi pól dobrego uziarnienia podanymi na rysunku 1. Rysunek 1. Pole dobrego uziarnienia kruszyw przeznaczonych na podbudowy wykonywane metodą stabilizacji mechanicznej 1-2 kruszywo na podbudowę zasadniczą (górną warstwę) lub podbudowę jednowarstwową 1-3 kruszywo na podbudowę pomocniczą (dolną warstwę) Krzywa uziarnienia kruszywa powinna być ciągła i nie moŝe przebiegać od dolnej krzywej granicznej uziarnienia do górnej krzywej granicznej uziarnienia na sąsiednich sitach. Wymiar największego ziarna kruszywa nie moŝe przekraczać 2/3 grubości warstwy układanej jednorazowo Właściwości kruszywa Kruszywa powinny spełniać wymagania określone w tablicy 1. [PN-S-06102:1997]. Tablica 1. Wymagania Kruszywa łamane Badania wg Lp. Wyszczególnienie Podbudowa właściwości zasadnicza pomocnicza 1 Zawartość ziarn mniejszych niŝ 0,075 od 2 do 10 od 2 do 12 PN-B-06714/15 mm, % (m/m) 2 Zawartość nadziarna, % (m/m), nie 5 10 PN-B-06714/15 więcej niŝ 3 Zawartość ziarn nieforemnych %(m/m), nie więcej niŝ PN-B-06714/16 2

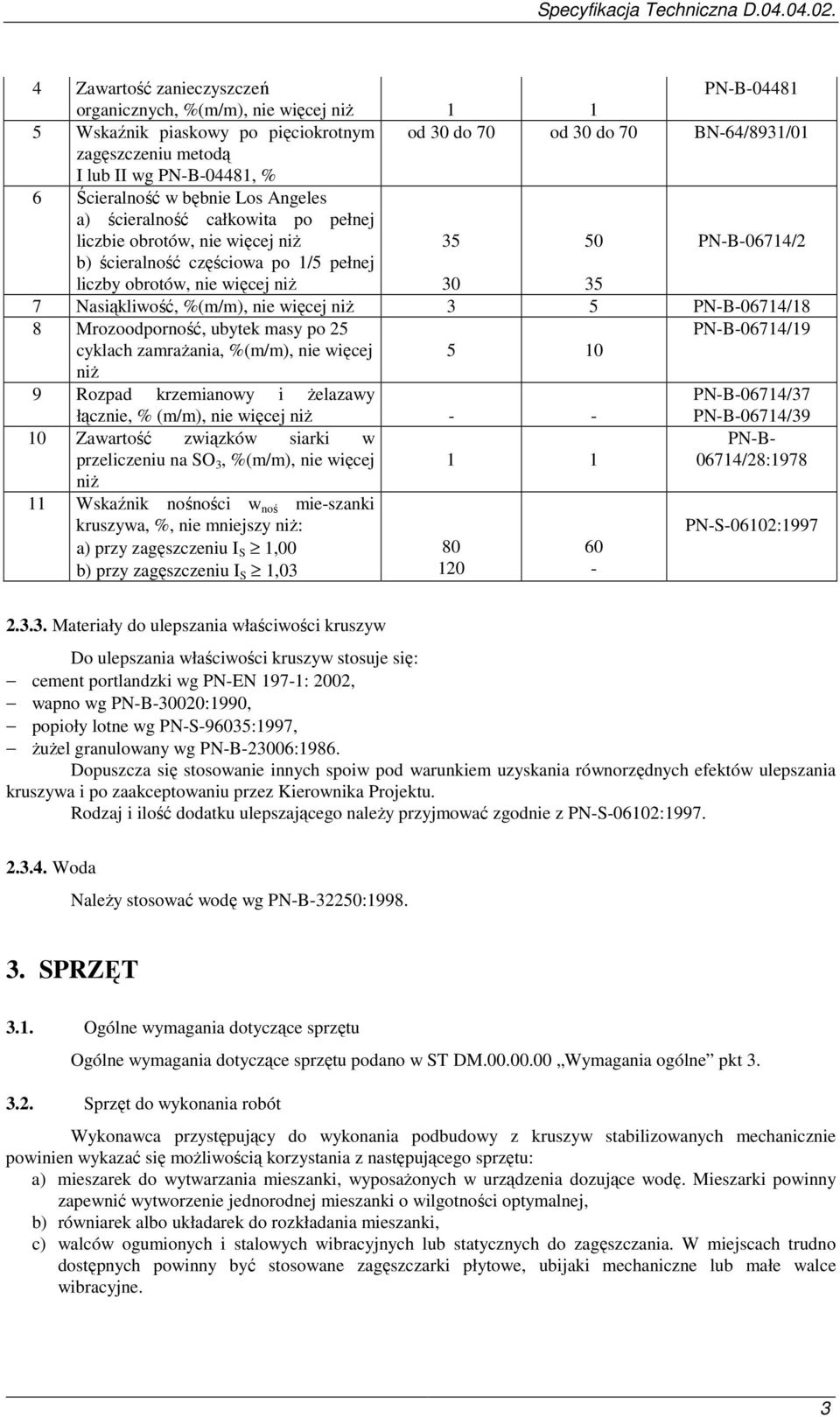

3 4 Zawartość zanieczyszczeń PN-B organicznych, %(m/m), nie więcej niŝ Wskaźnik piaskowy po pięciokrotnym od 30 do 70 od 30 do 70 BN-64/8931/01 zagęszczeniu metodą I lub II wg PN-B-04481, % 6 Ścieralność w bębnie Los Angeles a) ścieralność całkowita po pełnej liczbie obrotów, nie więcej niŝ PN-B-06714/2 b) ścieralność częściowa po 1/5 pełnej liczby obrotów, nie więcej niŝ Nasiąkliwość, %(m/m), nie więcej niŝ 3 5 PN-B-06714/18 8 Mrozoodporność, ubytek masy po 25 PN-B-06714/19 cyklach zamraŝania, %(m/m), nie więcej niŝ Rozpad krzemianowy i Ŝelazawy PN-B-06714/37 łącznie, % (m/m), nie więcej niŝ - - PN-B-06714/39 10 Zawartość związków siarki w PN-Bprzeliczeniu na SO 3, %(m/m), nie więcej niŝ /28: Wskaźnik nośności w noś mie-szanki kruszywa, %, nie mniejszy niŝ: a) przy zagęszczeniu I S 1,00 b) przy zagęszczeniu I S 1, PN-S-06102: Materiały do ulepszania właściwości kruszyw Do ulepszania właściwości kruszyw stosuje się: cement portlandzki wg PN-EN 197-1: 2002, wapno wg PN-B-30020:1990, popioły lotne wg PN-S-96035:1997, ŜuŜel granulowany wg PN-B-23006:1986. Dopuszcza się stosowanie innych spoiw pod warunkiem uzyskania równorzędnych efektów ulepszania kruszywa i po zaakceptowaniu przez Kierownika Projektu. Rodzaj i ilość dodatku ulepszającego naleŝy przyjmować zgodnie z PN-S-06102: Woda NaleŜy stosować wodę wg PN-B-32250: SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST DM Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania podbudowy z kruszyw stabilizowanych mechanicznie powinien wykazać się moŝliwością korzystania z następującego sprzętu: a) mieszarek do wytwarzania mieszanki, wyposaŝonych w urządzenia dozujące wodę. Mieszarki powinny zapewnić wytworzenie jednorodnej mieszanki o wilgotności optymalnej, b) równiarek albo układarek do rozkładania mieszanki, c) walców ogumionych i stalowych wibracyjnych lub statycznych do zagęszczania. W miejscach trudno dostępnych powinny być stosowane zagęszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne. 3

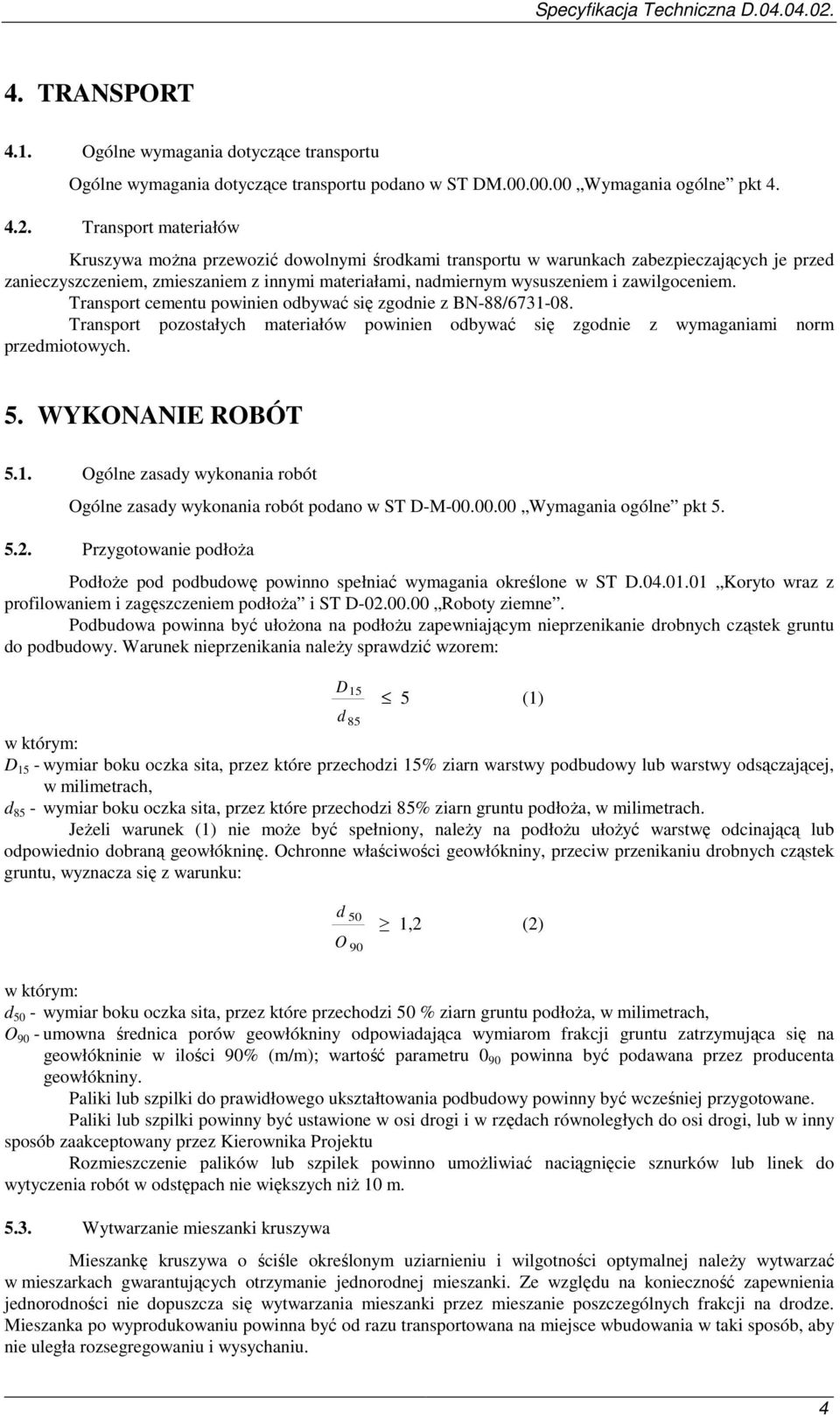

4 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST DM Wymagania ogólne pkt Transport materiałów Kruszywa moŝna przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. Transport cementu powinien odbywać się zgodnie z BN-88/ Transport pozostałych materiałów powinien odbywać się zgodnie z wymaganiami norm przedmiotowych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Przygotowanie podłoŝa PodłoŜe pod podbudowę powinno spełniać wymagania określone w ST D Koryto wraz z profilowaniem i zagęszczeniem podłoŝa i ST D Roboty ziemne. Podbudowa powinna być ułoŝona na podłoŝu zapewniającym nieprzenikanie drobnych cząstek gruntu do podbudowy. Warunek nieprzenikania naleŝy sprawdzić wzorem: D d (1) w którym: D 15 - wymiar boku oczka sita, przez które przechodzi 15% ziarn warstwy podbudowy lub warstwy odsączającej, w milimetrach, d 85 - wymiar boku oczka sita, przez które przechodzi 85% ziarn gruntu podłoŝa, w milimetrach. JeŜeli warunek (1) nie moŝe być spełniony, naleŝy na podłoŝu ułoŝyć warstwę odcinającą lub odpowiednio dobraną geowłókninę. Ochronne właściwości geowłókniny, przeciw przenikaniu drobnych cząstek gruntu, wyznacza się z warunku: d O ,2 (2) w którym: d 50 - wymiar boku oczka sita, przez które przechodzi 50 % ziarn gruntu podłoŝa, w milimetrach, O 90 - umowna średnica porów geowłókniny odpowiadająca wymiarom frakcji gruntu zatrzymująca się na geowłókninie w ilości 90% (m/m); wartość parametru 0 90 powinna być podawana przez producenta geowłókniny. Paliki lub szpilki do prawidłowego ukształtowania podbudowy powinny być wcześniej przygotowane. Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Kierownika Projektu Rozmieszczenie palików lub szpilek powinno umoŝliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niŝ 10 m Wytwarzanie mieszanki kruszywa Mieszankę kruszywa o ściśle określonym uziarnieniu i wilgotności optymalnej naleŝy wytwarzać w mieszarkach gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności nie dopuszcza się wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w taki sposób, aby nie uległa rozsegregowaniu i wysychaniu. 4

5 5.4. Wbudowywanie i zagęszczanie mieszanki kruszywa Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, takiej, aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Grubość pojedynczo układanej warstwy po zagęszczeniu nie powinna być mniejsza od 10 cm i nie moŝe przekraczać 20 cm. Tolerancja grubości po zagęszczeniu w stosunku do podanej w projekcie nie powinna przekraczać ±2cm. Szerokość podbudowy nie powinna róŝnić się o więcej niŝ ±5 cm od wartości podanej w projekcie technicznym. Warstwa podbudowy powinna być rozłoŝona w sposób zapewniający osiągnięcie wymaganych spadków i rzędnych wysokościowych. JeŜeli podbudowa składa się z więcej niŝ jednej warstwy kruszywa, to kaŝda warstwa powinna być wyprofilowana i zagęszczona z zachowaniem wymaganych spadków i rzędnych wysokościowych. Spadek poprzeczny podbudowy powinien być zgodny z projektowanym spadkiem warstwy ścieralnej zarówno na prostych odcinkach jezdni, jak i na łukach, z dopuszczalną tolerancją ±0,5 %. Rozpoczęcie budowy kaŝdej następnej warstwy moŝe nastąpić po odbiorze poprzedniej warstwy przez Kierownika Projektu. Wilgotność mieszanki kruszywa podczas zagęszczania powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B (metoda II). Materiał nadmiernie nawilgocony, powinien zostać osuszony przez mieszanie i napowietrzanie. JeŜeli wilgotność mieszanki kruszywa jest niŝsza od optymalnej o 20% jej wartości, mieszanka powinna być zwilŝona określoną ilością wody i równomiernie wymieszana. W przypadku, gdy wilgotność mieszanki kruszywa jest wyŝsza od optymalnej o 10% jej wartości, mieszankę naleŝy osuszyć. Wskaźnik zagęszczenia podbudowy wg BN-77/8931/12 powinien odpowiadać przyjętemu poziomowi wskaźnika nośności podbudowy wg tablicy 1, lp Utrzymanie podbudowy Podbudowa po wykonaniu, a przed ułoŝeniem następnej warstwy, powinna być utrzymywana w dobrym stanie. JeŜeli Wykonawca będzie wykorzystywał, za zgodą Kierownika Projektu, gotową podbudowę do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia podbudowy, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania podbudowy obciąŝa Wykonawcę robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST DM Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Kierownikowi Projektu w celu akceptacji materiałów. Badania te powinny obejmować wszystkie właściwości określone w pkt 2.3 niniejszej ST Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań podano w tablicy 2. Tablica 2. Częstotliwość ora zakres badań przy budowie podbudowy z kruszyw stabilizowanych mechanicznie Częstotliwość badań Lp. 1 Uziarnienie mieszanki Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej Maksymalna powierzchnia podbudowy przypadająca na jedno badanie (m 2 ) 2 Wilgotność mieszanki

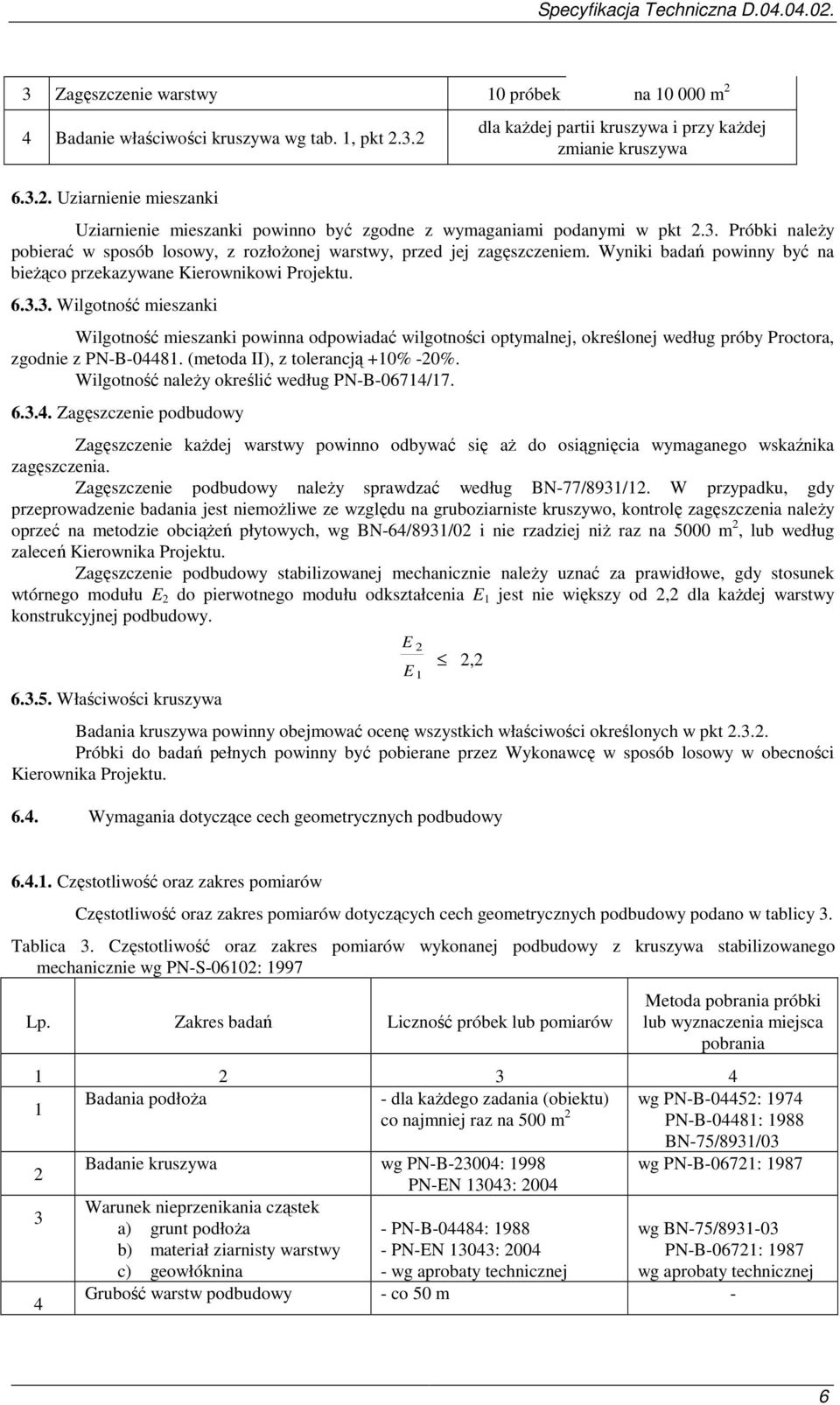

6 3 Zagęszczenie warstwy 10 próbek na m 2 4 Badanie właściwości kruszywa wg tab. 1, pkt Uziarnienie mieszanki dla kaŝdej partii kruszywa i przy kaŝdej zmianie kruszywa Uziarnienie mieszanki powinno być zgodne z wymaganiami podanymi w pkt 2.3. Próbki naleŝy pobierać w sposób losowy, z rozłoŝonej warstwy, przed jej zagęszczeniem. Wyniki badań powinny być na bieŝąco przekazywane Kierownikowi Projektu Wilgotność mieszanki Wilgotność mieszanki powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B (metoda II), z tolerancją +10% -20%. Wilgotność naleŝy określić według PN-B-06714/ Zagęszczenie podbudowy Zagęszczenie kaŝdej warstwy powinno odbywać się aŝ do osiągnięcia wymaganego wskaźnika zagęszczenia. Zagęszczenie podbudowy naleŝy sprawdzać według BN-77/8931/12. W przypadku, gdy przeprowadzenie badania jest niemoŝliwe ze względu na gruboziarniste kruszywo, kontrolę zagęszczenia naleŝy oprzeć na metodzie obciąŝeń płytowych, wg BN-64/8931/02 i nie rzadziej niŝ raz na 5000 m 2, lub według zaleceń Kierownika Projektu. Zagęszczenie podbudowy stabilizowanej mechanicznie naleŝy uznać za prawidłowe, gdy stosunek wtórnego modułu E 2 do pierwotnego modułu odkształcenia E 1 jest nie większy od 2,2 dla kaŝdej warstwy konstrukcyjnej podbudowy Właściwości kruszywa E E 2 1 2,2 Badania kruszywa powinny obejmować ocenę wszystkich właściwości określonych w pkt Próbki do badań pełnych powinny być pobierane przez Wykonawcę w sposób losowy w obecności Kierownika Projektu Wymagania dotyczące cech geometrycznych podbudowy Częstotliwość oraz zakres pomiarów Częstotliwość oraz zakres pomiarów dotyczących cech geometrycznych podbudowy podano w tablicy 3. Tablica 3. Częstotliwość oraz zakres pomiarów wykonanej podbudowy z kruszywa stabilizowanego mechanicznie wg PN-S-06102: 1997 Lp. Zakres badań Liczność próbek lub pomiarów Metoda pobrania próbki lub wyznaczenia miejsca pobrania Badania podłoŝa - dla kaŝdego zadania (obiektu) wg PN-B-04452: 1974 co najmniej raz na 500 m 2 PN-B-04481: 1988 BN-75/8931/03 2 Badanie kruszywa wg PN-B-23004: 1998 wg PN-B-06721: 1987 PN-EN 13043: Warunek nieprzenikania cząstek a) grunt podłoŝa - PN-B-04484: 1988 wg BN-75/ b) materiał ziarnisty warstwy c) geowłóknina - PN-EN 13043: wg aprobaty technicznej PN-B-06721: 1987 wg aprobaty technicznej 4 Grubość warstw podbudowy - co 50 m - 6

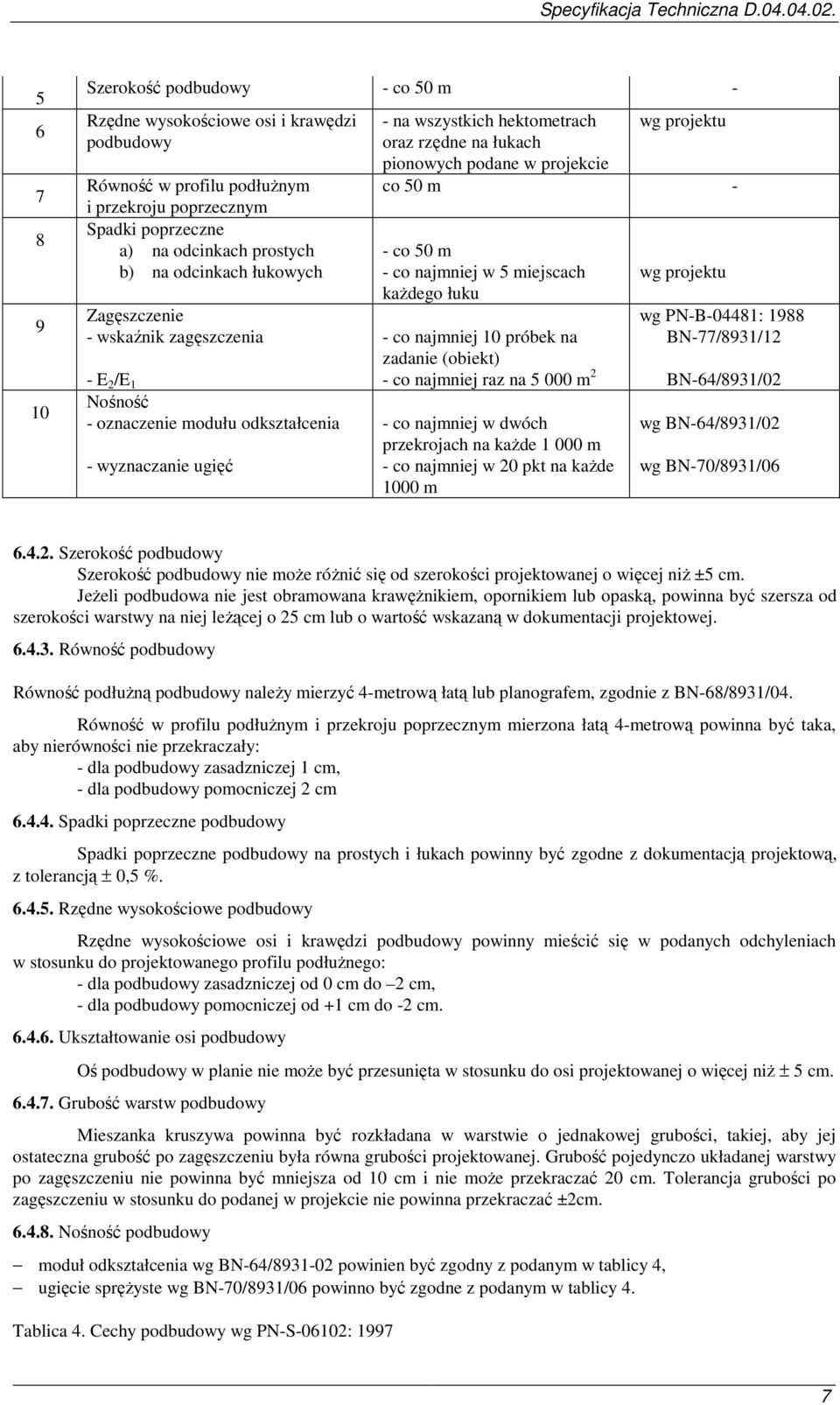

7 Szerokość podbudowy - co 50 m - Rzędne wysokościowe osi i krawędzi podbudowy Równość w profilu podłuŝnym i przekroju poprzecznym Spadki poprzeczne a) na odcinkach prostych b) na odcinkach łukowych Zagęszczenie - wskaźnik zagęszczenia - E 2 /E 1 Nośność - oznaczenie modułu odkształcenia - wyznaczanie ugięć - na wszystkich hektometrach wg projektu oraz rzędne na łukach pionowych podane w projekcie co 50 m - - co 50 m - co najmniej w 5 miejscach kaŝdego łuku - co najmniej 10 próbek na zadanie (obiekt) - co najmniej raz na m 2 - co najmniej w dwóch przekrojach na kaŝde m - co najmniej w 20 pkt na kaŝde 1000 m wg projektu wg PN-B-04481: 1988 BN-77/8931/12 BN-64/8931/02 wg BN-64/8931/02 wg BN-70/8931/ Szerokość podbudowy Szerokość podbudowy nie moŝe róŝnić się od szerokości projektowanej o więcej niŝ ±5 cm. JeŜeli podbudowa nie jest obramowana krawęŝnikiem, opornikiem lub opaską, powinna być szersza od szerokości warstwy na niej leŝącej o 25 cm lub o wartość wskazaną w dokumentacji projektowej Równość podbudowy Równość podłuŝną podbudowy naleŝy mierzyć 4-metrową łatą lub planografem, zgodnie z BN-68/8931/04. Równość w profilu podłuŝnym i przekroju poprzecznym mierzona łatą 4-metrową powinna być taka, aby nierówności nie przekraczały: - dla podbudowy zasadzniczej 1 cm, - dla podbudowy pomocniczej 2 cm Spadki poprzeczne podbudowy Spadki poprzeczne podbudowy na prostych i łukach powinny być zgodne z dokumentacją projektową, z tolerancją ± 0,5 % Rzędne wysokościowe podbudowy Rzędne wysokościowe osi i krawędzi podbudowy powinny mieścić się w podanych odchyleniach w stosunku do projektowanego profilu podłuŝnego: - dla podbudowy zasadzniczej od 0 cm do 2 cm, - dla podbudowy pomocniczej od +1 cm do -2 cm Ukształtowanie osi podbudowy Oś podbudowy w planie nie moŝe być przesunięta w stosunku do osi projektowanej o więcej niŝ ± 5 cm Grubość warstw podbudowy Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, takiej, aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Grubość pojedynczo układanej warstwy po zagęszczeniu nie powinna być mniejsza od 10 cm i nie moŝe przekraczać 20 cm. Tolerancja grubości po zagęszczeniu w stosunku do podanej w projekcie nie powinna przekraczać ±2cm Nośność podbudowy moduł odkształcenia wg BN-64/ powinien być zgodny z podanym w tablicy 4, ugięcie spręŝyste wg BN-70/8931/06 powinno być zgodne z podanym w tablicy 4. Tablica 4. Cechy podbudowy wg PN-S-06102:

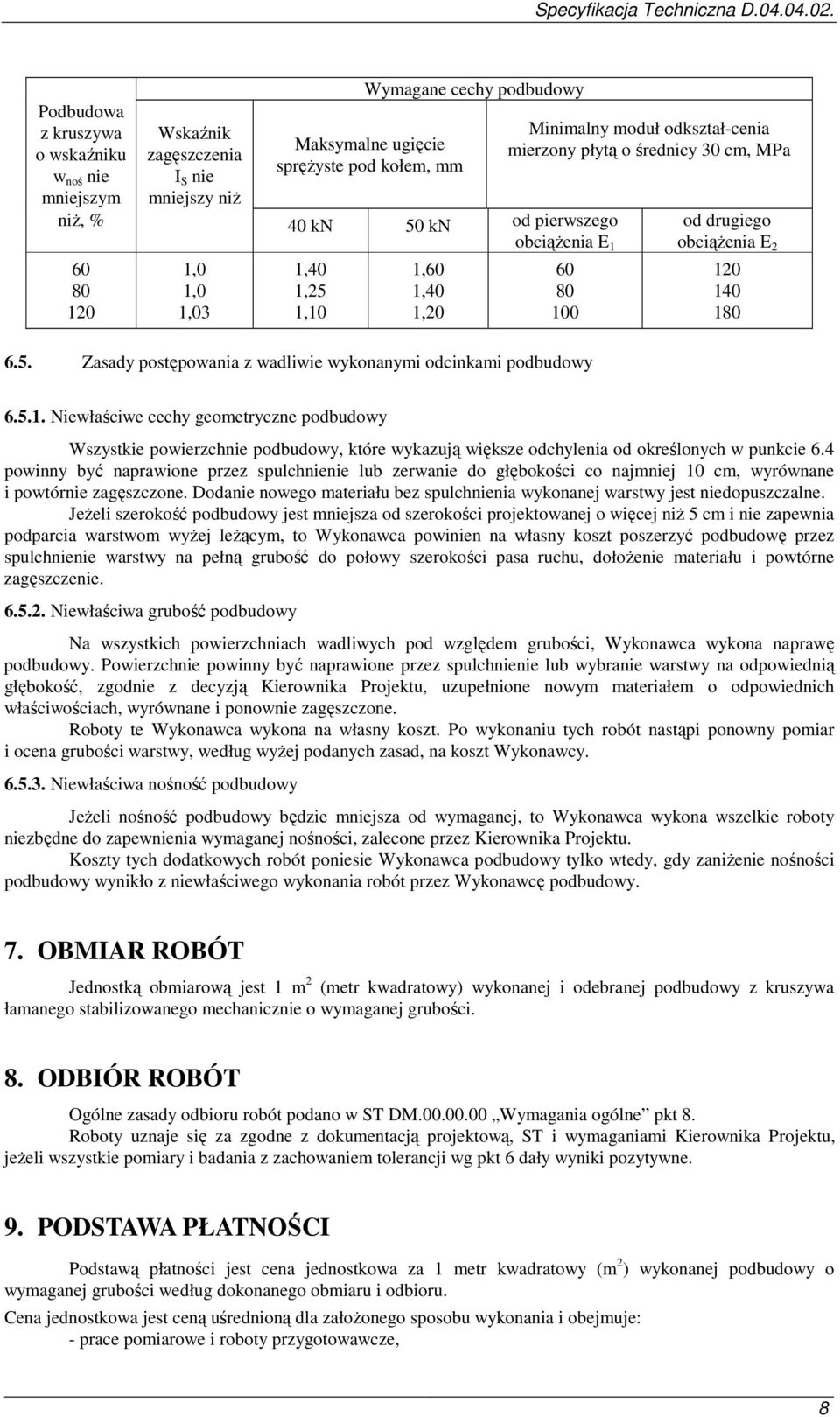

8 Podbudowa z kruszywa o wskaźniku w noś nie mniejszym Wskaźnik zagęszczenia I S nie mniejszy niŝ Wymagane cechy podbudowy Maksymalne ugięcie spręŝyste pod kołem, mm niŝ, % 40 kn 50 kn od pierwszego obciąŝenia E ,0 1,0 1,03 1,40 1,25 1,10 1,60 1,40 1,20 Minimalny moduł odkształ-cenia mierzony płytą o średnicy 30 cm, MPa Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy od drugiego obciąŝenia E Niewłaściwe cechy geometryczne podbudowy Wszystkie powierzchnie podbudowy, które wykazują większe odchylenia od określonych w punkcie 6.4 powinny być naprawione przez spulchnienie lub zerwanie do głębokości co najmniej 10 cm, wyrównane i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. JeŜeli szerokość podbudowy jest mniejsza od szerokości projektowanej o więcej niŝ 5 cm i nie zapewnia podparcia warstwom wyŝej leŝącym, to Wykonawca powinien na własny koszt poszerzyć podbudowę przez spulchnienie warstwy na pełną grubość do połowy szerokości pasa ruchu, dołoŝenie materiału i powtórne zagęszczenie Niewłaściwa grubość podbudowy Na wszystkich powierzchniach wadliwych pod względem grubości, Wykonawca wykona naprawę podbudowy. Powierzchnie powinny być naprawione przez spulchnienie lub wybranie warstwy na odpowiednią głębokość, zgodnie z decyzją Kierownika Projektu, uzupełnione nowym materiałem o odpowiednich właściwościach, wyrównane i ponownie zagęszczone. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyŝej podanych zasad, na koszt Wykonawcy Niewłaściwa nośność podbudowy JeŜeli nośność podbudowy będzie mniejsza od wymaganej, to Wykonawca wykona wszelkie roboty niezbędne do zapewnienia wymaganej nośności, zalecone przez Kierownika Projektu. Koszty tych dodatkowych robót poniesie Wykonawca podbudowy tylko wtedy, gdy zaniŝenie nośności podbudowy wynikło z niewłaściwego wykonania robót przez Wykonawcę podbudowy. 7. OBMIAR ROBÓT Jednostką obmiarową jest 1 m 2 (metr kwadratowy) wykonanej i odebranej podbudowy z kruszywa łamanego stabilizowanego mechanicznie o wymaganej grubości. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST DM Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Kierownika Projektu, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest cena jednostkowa za 1 metr kwadratowy (m 2 ) wykonanej podbudowy o wymaganej grubości według dokonanego obmiaru i odbioru. Cena jednostkowa jest ceną uśrednioną dla załoŝonego sposobu wykonania i obejmuje: - prace pomiarowe i roboty przygotowawcze, 8

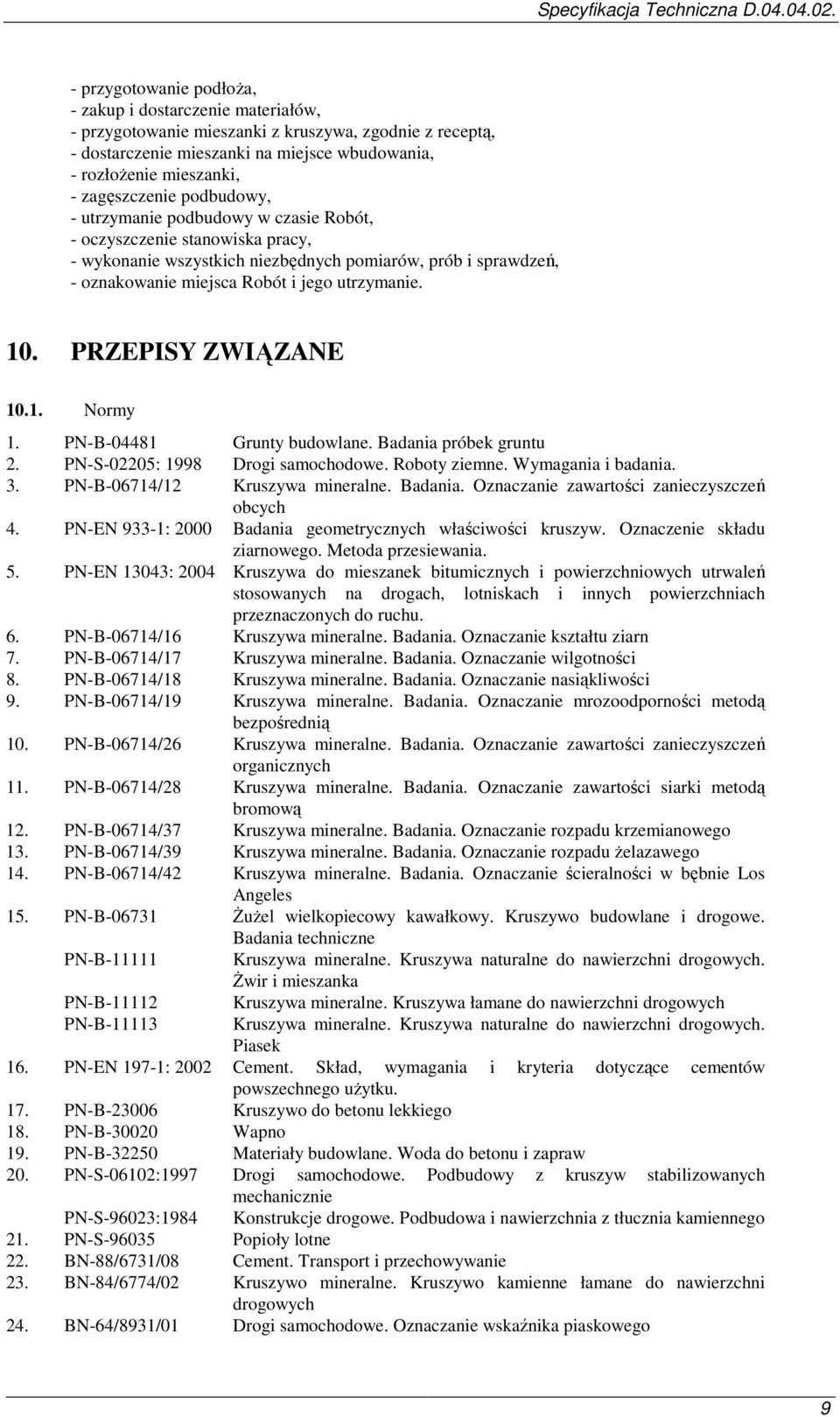

9 - przygotowanie podłoŝa, - zakup i dostarczenie materiałów, - przygotowanie mieszanki z kruszywa, zgodnie z receptą, - dostarczenie mieszanki na miejsce wbudowania, - rozłoŝenie mieszanki, - zagęszczenie podbudowy, - utrzymanie podbudowy w czasie Robót, - oczyszczenie stanowiska pracy, - wykonanie wszystkich niezbędnych pomiarów, prób i sprawdzeń, - oznakowanie miejsca Robót i jego utrzymanie. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-S-02205: 1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania. 3. PN-B-06714/12 Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych 4. PN-EN 933-1: 2000 Badania geometrycznych właściwości kruszyw. Oznaczenie składu ziarnowego. Metoda przesiewania. 5. PN-EN 13043: 2004 Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu. 6. PN-B-06714/16 Kruszywa mineralne. Badania. Oznaczanie kształtu ziarn 7. PN-B-06714/17 Kruszywa mineralne. Badania. Oznaczanie wilgotności 8. PN-B-06714/18 Kruszywa mineralne. Badania. Oznaczanie nasiąkliwości 9. PN-B-06714/19 Kruszywa mineralne. Badania. Oznaczanie mrozoodporności metodą bezpośrednią 10. PN-B-06714/26 Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych 11. PN-B-06714/28 Kruszywa mineralne. Badania. Oznaczanie zawartości siarki metodą bromową 12. PN-B-06714/37 Kruszywa mineralne. Badania. Oznaczanie rozpadu krzemianowego 13. PN-B-06714/39 Kruszywa mineralne. Badania. Oznaczanie rozpadu Ŝelazawego 14. PN-B-06714/42 Kruszywa mineralne. Badania. Oznaczanie ścieralności w bębnie Los Angeles 15. PN-B śuŝel wielkopiecowy kawałkowy. Kruszywo budowlane i drogowe. Badania techniczne PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. świr i mieszanka PN-B PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 16. PN-EN 197-1: 2002 Cement. Skład, wymagania i kryteria dotyczące cementów powszechnego uŝytku. 17. PN-B Kruszywo do betonu lekkiego 18. PN-B Wapno 19. PN-B Materiały budowlane. Woda do betonu i zapraw 20. PN-S-06102:1997 Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie PN-S-96023:1984 Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego 21. PN-S Popioły lotne 22. BN-88/6731/08 Cement. Transport i przechowywanie 23. BN-84/6774/02 Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych 24. BN-64/8931/01 Drogi samochodowe. Oznaczanie wskaźnika piaskowego 9
