3 Spis treści 1 Skonfiguruj komputer rama montażowa komputera... 8 System - widok z przodu... 8 System - widok z tyłu...9 Układ płyty głównej obudowa typu tower Dane techniczne: system Fizyczne wymiary systemu...11 Mikroukład Procesor...12 Pamięć...13 Podczas przechowywania Kombinacje pamięci masowej...14 Audio...14 Video (Grafika) Komunikacja...16 Porty i złącza...16 Złącza płyty systemowej...17 System operacyjny...17 Zasilacz...18 Security (Zabezpieczenia) Środowisko pracy Program konfiguracji systemu Sekwencja ładowania Klawisze nawigacji Hasło systemowe i hasło konfiguracji systemu Przypisywanie hasła systemowego i hasła konfiguracji systemu Usuwanie lub zmienianie istniejącego hasła konfiguracji systemu Opcje konfiguracji systemu...21 Aktualizowanie systemu BIOS w systemie Windows...28 Aktualizowanie systemu BIOS przy użyciu pamięci flash USB...29 Włączanie trybu Smart Power Oprogramowanie Obsługiwane systemy operacyjne...31 Pobieranie sterowników Pobieranie sterownika mikroukładu...31 Sterowniki chipsetu firmy Intel Pobieranie sterowników karty graficznej...32 Sterowniki karty graficznej Intel HD Graphics Sterowniki kart Wi-Fi i Bluetooth firmy Intel Spis treści 3

4 Pobieranie sterownika sieci Wi-Fi...34 Sterowniki karty dźwiękowej Realtek HD Audio...34 Pobieranie sterownika karty dźwiękowej Uzyskiwanie pomocy Kontakt z firmą Dell Spis treści

5 Skonfiguruj komputer 1 1 Podłącz klawiaturę i mysz. 2 Podłącz komputer do sieci za pomocą kabla lub połącz się z siecią bezprzewodową. 3 Podłącz wyświetlacz Skonfiguruj komputer 5

6 UWAGA: Jeśli z komputerem zamówiono autonomiczną kartę graficzną, złącza HDMI i DisplayPort z tyłu komputera są zasłonięte. Podłącz wyświetlacz do autonomicznej karty graficznej w komputerze. 4 Podłącz kabel zasilania. 5 Naciśnij przycisk zasilania. 6 Skonfiguruj komputer

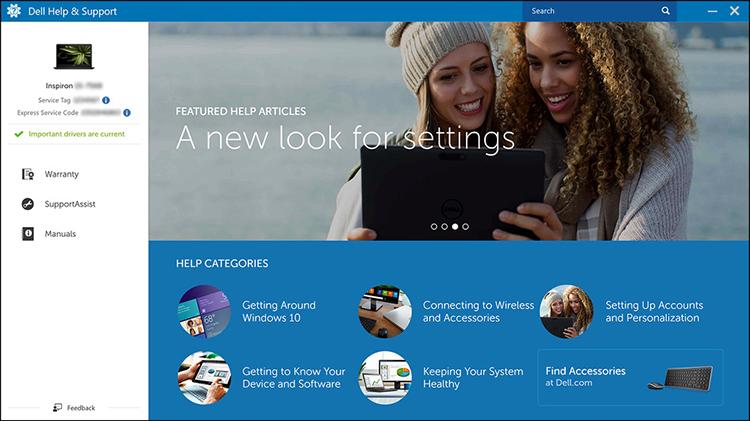

7 6 Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć proces konfiguracji systemu Windows: a Połącz komputer z siecią. b Zaloguj się do konta Microsoft lub utwórz nowe konto. 7 Odszukaj aplikacje firmy Dell. Tabela 1. Odszukaj aplikacje firmy Dell Zarejestruj swój komputer Pomoc i obsługa techniczna firmy Dell SupportAssist Sprawdź i zaktualizuj komputer Skonfiguruj komputer 7

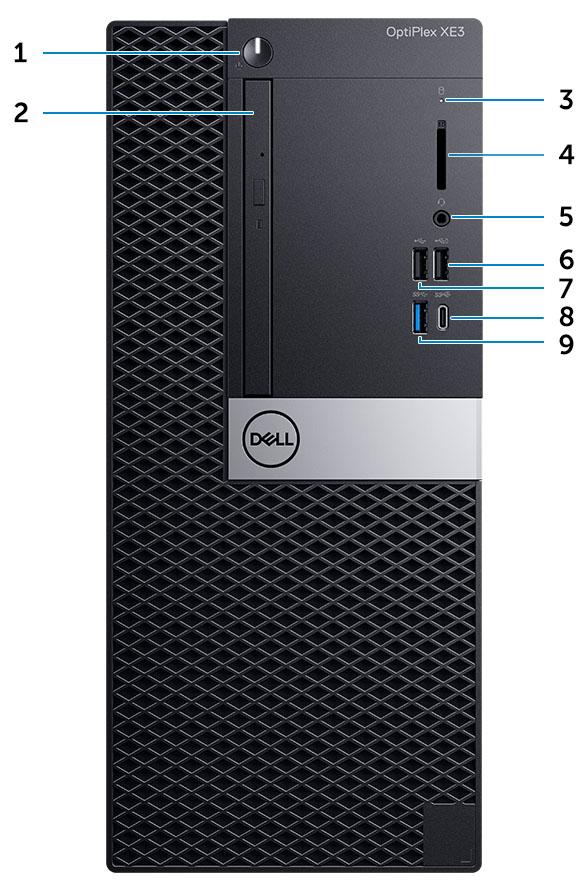

8 System - widok z przodu 2 rama montażowa komputera 1 Przycisk zasilania i lampka zasilania 2 Napęd dysków optycznych (opcjonalnie) 3 Lampka aktywności dysku twardego 4 Czytnik kart pamięci (opcjonalny) 5 Gniazdo zestawu słuchawkowego/uniwersalne gniazdo audio 6 port USB 2.0 z funkcją USB PowerShare 7 Port USB Port USB 3.1 drugiej generacji z funkcją PowerShare 9 Port USB 3.1 pierwszej generacji 8 rama montażowa komputera

9 System - widok z tyłu 1 Złącze wyjścia liniowego 2 Złącze PS/2 klawiatury 3 Port szeregowy 4 Złącze PS/2 myszy 5 Złącze DisplayPort 6 Alternatywny tryb DisplayPort/HDMI 2.0b/VGA/USB Type- C (opcjonalnie) 7 Porty USB 3.1 pierwszej generacji 8 Etykieta ze znacznikiem serwisowym 9 Porty USB 2.0 (obsługują tryb Smart Power On) 10 Port sieciowy 11 Gniazda kart rozszerzeń 12 Złącze zasilania 13 Złącza anteny zewnętrznej (opcjonalne) 14 Lampka diagnostyki zasilania 15 Zwalniacz zatrzasku 16 Gniazdo linki zabezpieczającej Kensington 17 Ucho kłódki rama montażowa komputera 9

10 Układ płyty głównej obudowa typu tower 1 Gniazdo PCIe x16 podłączone jako x4 (Slot4) 2 Złącze PCI (Slot3) 3 Złącze PCIe x16 (Slot2) 4 Złącze PCIe x1 (Slot1) 5 Złącze USB Type-C Alt-Mode 6 Złącze wideo (VGA/DP1.2/HDMI2.0) 7 Złącze wentylatora systemowego (FAN_SYS) 8 Złącze czujnika naruszenia obudowy 9 Gniazdo procesora 10 Złącze zasilania procesora (ATX_CPU) 11 Złącze wentylatora procesora (FAN_CPU) 12 Złącze pamięci (DIMM1 DIMM4) 13 Złącze czytnika kart pamięci 14 Złącze przycisku zasilania i lampki zasilania 15 Złącze gniazda M.2 nr 3 (M.2 SSD) 16 Złącze SATA0 (kolor niebieski) 17 Złącze SATA2 (kolor biały) 18 Złącze głośnika wewnętrznego (INT_SPKR) 19 Złącze SATA3 (kolor czarny) 20 Złącze SATA1 (kolor czarny) 21 Złącze zasilania ATX (ATX_SYS) 22 Złącze kabla zasilania dysku twardego/napędu optycznego (SATA_PWR) 23 Złącze M.2 nr 1 (M.2 Wifi) 24 Bateria pastylkowa (RTC) 25 Zworka CMOS_CLR/hasła/trybu serwisowego (JMP1) 10 rama montażowa komputera

11 3 Dane techniczne: system UWAGA: Oferowane opcje mogą być różne w różnych krajach. Poniżej zamieszczono wyłącznie dane techniczne, które muszą być dostarczone z komputerem dla zachowania zgodności z obowiązującym prawem. Aby uzyskać więcej informacji o konfiguracji komputera, kliknij polecenie Pomoc i obsługa techniczna w systemie operacyjnym Windows i wybierz opcję przeglądania informacji o komputerze. Tematy: Fizyczne wymiary systemu Mikroukład Procesor Pamięć Podczas przechowywania Kombinacje pamięci masowej Audio Video (Grafika) Komunikacja Porty i złącza Złącza płyty systemowej System operacyjny Zasilacz Security (Zabezpieczenia) Środowisko pracy Fizyczne wymiary systemu Tabela 2. Fizyczne wymiary systemu Objętość obudowy (litry) 14,77 Masa obudowy (funty/kilogramy) 17,49/7,93 Tabela 3. Wymiary obudowy Wysokość (cale/centymetry) 13,8/35 Szerokość (cale/centymetry) 6,10/15,40 Głębokość (cale/centymetry) 10,80/27,40 Masa w opakowaniu (funty/kilogramy obejmuje opakowanie) 20,96/9,43 Dane techniczne: system 11

12 Tabela 4. Wymiary opakowania Wysokość (cale/centymetry) 13,19/33,50 Szerokość (cale/centymetry) 19,40/49,40 Głębokość (cale/centymetry) 15,50/39,40 Mikroukład Tabela 5. Dane techniczne mikroukładu Typ Pamięć nieulotna w chipsecie Konfiguracja systemu BIOS SPI (Szeregowy interfejs urządzeń peryferyjnych) Trusted Platform Module (oddzielny układ TPM włączony) TPM w oprogramowaniu sprzętowym (oddzielny moduł TPM wyłączony) Pamięć EEPROM karty sieciowej Procesor Intel Q370 Tak 256 Mb (32 MB) w pamięci SPI_FLASH na mikroukładzie 24 KB w module TPM 2.0 na mikroukładzie Dostępne w wybranych krajach Konfiguracja LOM zawarta w układzie e-fuse LOM brak dedykowanej pamięci LOM EEPROM Produkty Global Standard Products (GSP) to grupa produktów powiązanych z produktami Dell. Ich dostępność jest zarządzana i kolejne wersje są synchronizowane na całym świecie. Dzięki temu ta sama platforma jest dostępna na całym świecie. Umożliwia to klientom zmniejszenie liczby używanych konfiguracji, a co za tym idzie również kosztów. Umożliwia to również firmom implementowanie globalnych standardów informatycznych przez wybór określonych konfiguracji produktów na całym świecie. Wymienione poniżej procesory GSP będą dostępne dla klientów firmy Dell. UWAGA: Numery procesorów nie są miarą ich wydajności. Dostępność procesorów może ulec zmianie i może się różnić w zależności od regionu/kraju. Tabela 6. Dane techniczne procesora Typ Intel Core i (4 rdzenie/6 MB/4 wątki/3,6 GHz/65 W) Intel Core i (4 rdzenie/8 MB/4 wątki/3,7 GHz/65 W) Intel Core i (6 rdzeni/9 MB/6 wątków/do 4,0 GHz/65 W) Intel Core i (6 rdzeni/9 MB/6 wątków/do 4,1 GHz/65 W) Intel Core i (6 rdzeni/9 MB/6 wątków/do 4,3 GHz/65 W) Intel Core i (6 rdzeni/12 MB/12 wątków/do 4,6 GHz/65 W) Intel Celeron-G4900 (2 rdzenie/2 MB/do 3,1 GHz/54 W) Karta graficzna UMA Karta graficzna Intel UHD 630 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 630 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 630 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 630 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 630 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 630 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 610 Graphics zintegrowana z procesorem 12 Dane techniczne: system

13 Typ Intel Celeron-G4920 (2 rdzenie/2 MB/do 3,2 GHz/54 W) Intel Pentium Gold-G5400 (2 rdzenie/4 MB/do 3,7 GHz/54 W) Intel Pentium Gold-G5500 (2 rdzenie/4 MB/do 3,8 GHz/54 W) Intel Pentium Gold-G5600 (2 rdzenie/4 MB/do 3,9 GHz/54 W) Karta graficzna UMA Karta graficzna Intel UHD 610 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 610 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 610 Graphics zintegrowana z procesorem Karta graficzna Intel UHD 610 Graphics zintegrowana z procesorem Pamięć Tabela 7. Dane techniczne pamięci Minimalna pojemność pamięci Maksymalna pojemność pamięci Liczba gniazd Maksymalna ilość obsługiwanej pamięci dla każdego gniazda Opcje pamięci Typ Szybkość 4 GB 64 GB 4 gniazda DIMM 16 GB 4 GB (1 x 4 GB) 8 GB (1 x 8 GB) 8 GB (2 x 4 GB) 16 GB (2 x 8 GB) 16 GB (1 x 16 GB) 32 GB (2 x 16 GB) Pamięć DRAM DDR4 bez funkcji ECC 2666 MHz (działa z szybkością 2400 MHz w przypadku procesorów i3, Pentium i Celeron) Podczas przechowywania Tabela 8. Specyfikacja pamięci masowej Typ Format Interfejs Capacity Napęd SSD M AHCI SATA, do 6 Gb/s PCIe 3 x4 NVME, do 32 Gb/s Do 512 GB Dysk twardy (HDD) 2,5 i 3,5 cala AHCI SATA, do 6 Gb/s Do 2 TB o prędkości 5400/7200 obr./min Hybrydowy dysk SSD Jeden dysk 2,5 cala AHCI SATA, do 6 Gb/s 1 TB 2,5 cala o prędkości 5400 obr./min Napęd dysków optycznych 1 płaski napęd AHCI SATA, do 6 Gb/s Pamięć Intel Optane 2,5 i 3,5 cala Do 2 TB o prędkości 5400/7200 obr./min Dane techniczne: system 13

14 Kombinacje pamięci masowej Tabela 9. Kombinacje pamięci masowej Napęd podstawowy/startowy Napęd M.2 Napęd M.2 Napęd M.2 Dysk twardy 2,5 cala Dysk twardy 2,5 cala Dysk twardy 3,5 cala Dysk twardy 3,5 cala Dysk twardy 2,5 cala z pamięcią Intel Optane Dysk twardy 2,5 cala z pamięcią Intel Optane Dysk 3,5 cala z pamięcią Intel Optane Dysk twardy 3,5 cala z pamięcią Intel Optane Audio Napęd dodatkowy Dysk twardy 2,5 cala Dysk twardy 3,5 cala Dysk twardy 2,5 cala Dysk twardy 2,5 cala Dysk twardy 2,5 cala Dysk twardy 2,5 cala Dysk twardy 2,5 cala Tabela 10. Dane techniczne dźwięku Kontroler Typ Głośniki Interfejs Wzmacniacz głośników wewnętrznych Realtek ALC3234 Kontroler zintegrowany Wbudowany głośnik (monofoniczny) Listwa dźwiękowa AC511 (opcjonalnie) Obsługa funkcji Microsoft PlayReady3 Obsługa wielu strumieni audio Hybrydowe złącze zestawu słuchawkowego / mikrofonu stereo 2 W (RMS) na kanał Video (Grafika) Tabela 11. Video (Grafika) Kontroler Typ Zależność procesora Typ pamięci karty graficznej Intel HD Graphics 630 UMA: Procesory Intel Core ósmej generacji Intel Core i Intel Core i Intel Core i Zintegrowana z procesorem Capacity Współużytk owana pamięć systemowa Obsługa wyświetlaczy zewnętrznyc h DisplayPort 1. 2 Wiele opcji wideo (VGA, Maksymalna rozdzielczość VGA: 2048 x 1536 przy 60 Hz DisplayPort: 4096 x 2304 przy 60 Hz 14 Dane techniczne: system

15 Kontroler Typ Zależność procesora Typ pamięci karty graficznej Intel Core i Intel Core i Intel Core i Capacity Obsługa wyświetlaczy zewnętrznyc h DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) Maksymalna rozdzielczość HDMI: 1920 x 1080 przy 60 Hz Kontroler grafiki UMA: Procesory Intel Core ósmej generacji Intel Celeron-G4900 Intel Celeron-G4920 Intel Pentium Gold- G5400 Intel Pentium Gold- G5500 Intel Pentium Gold- G5600 Zintegrowana z procesorem Współużytk owana pamięć systemowa DisplayPort 1. 2 Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) VGA: 2048 x 1536 przy 60 Hz DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz AMD Radeon R5 430 Kontroler autonomiczny n/d GDDR5 2 GB DisplayPort 1. 2 VGA: 2048 x 1536 przy 60 Hz Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz NVIDIA GeForce GT 730 Kontroler autonomiczny n/d GDDR5 2 GB DisplayPort 1. 2 VGA: 2048 x 1536 przy 60 Hz Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz AMD Radeon RX 550 Kontroler autonomiczny n/d GDDR5 4GB DisplayPort 1. 2 VGA: 2048 x 1536 przy 60 Hz Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz Dwie karty AMD Radeon R5 430 Kontroler autonomiczny n/d GDDR5 2 GB DisplayPort 1. 2 VGA: 2048 x 1536 przy 60 Hz Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz NVIDIA GeForce GTX 1050 Kontroler autonomiczny n/d GDDR5 4GB DisplayPort 1. 2 VGA: 2048 x 1536 przy 60 Hz Dane techniczne: system 15

16 Kontroler Typ Zależność procesora Typ pamięci karty graficznej Capacity Obsługa wyświetlaczy zewnętrznyc h Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) Maksymalna rozdzielczość DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz Dwie karty AMD Radeon RX 550 Kontroler autonomiczny n/d GDDR5 2 GB DisplayPort 1. 2 VGA: 2048 x 1536 przy 60 Hz Wiele opcji wideo (VGA, DP1.2, HDMI 2.0 i USB Type-C Alt- Mode) DisplayPort: 4096 x 2304 przy 60 Hz HDMI: 1920 x 1080 przy 60 Hz Komunikacja Tabela 12. Komunikacja Karta sieciowa Intel i219-v Gigabit1 Ethernet LAN 10/100/1000 (funkcja zdalnego uruchamiania, PXE i obsługa techniczna) Karta sieciowa Intel 10/100/1000 PCIe Gigabit (opcjonalnie) Wireless (Komunikacja bezprzewodowa) Dwuzakresowa karta sieci bezprzewodowej Qualcomm QCA61x4A 2x ac z technologią MU-MIMO i moduł Bluetooth 4.2 Dwuzakresowa karta sieci Wi-Fi Intel Wireless-AC x ac z technologią MU-MIMO i moduł Bluetooth 5 Wewnętrzne anteny sieci bezprzewodowej Zewnętrzne złącza sieci bezprzewodowej i antena Obsługa kart sieci bezprzewodowej n oraz ac Porty i złącza Tabela 13. Porty i złącza Czytnik kart pamięci USB Security (Zabezpieczenia) Czytnik kart pamięci SD 4.0 opcjonalnie Porty USB 2.0 z obsługą trybu Smart Power On (z tyłu) Cztery porty USB 3.1 pierwszej generacji (z tyłu) Jeden port USB 2.0 (z przodu) Port USB 2.0 z funkcją PowerShare (z przodu) Port USB 3.1 pierwszej generacji (z przodu) Port USB 3.1 drugiej generacji z funkcją PowerShare (z przodu) Gniazdo blokady zabezpieczającej Kensington 16 Dane techniczne: system

17 Audio Video (Grafika) Uniwersalne gniazdo audio Jedno złącze wyjścia liniowego Mikrofony kierunkowe z funkcją redukcji szumów Dwa złącza DisplayPort HDMI 2.0, DP, VGA, USB Type-C (z trybem DP Alt Mode) opcjonalnie Karta sieciowa Jedno złącze RJ-45 10/100/1000 Port szeregowy Jeden port szeregowy opcjonalnie Złącza płyty systemowej Tabela 14. Złącza płyty systemowej Złącza M.2 Złącze szeregowe ATA (SATA) / (zaprojektowane pod kątem obsługi zintegrowanego lub osobnego modułu Wi-Fi, obsługa technologii Intel CNVi lub USB 2.0/PCIe) 4 (jeden port Gen2 do dysku optycznego, pozostałe porty obsługują Gen3) Gniazdo PCIe X16 2 Gniazdo PCIe X1 1 gniazdo PCI 1 Gniazdo PCIe x16 (podłączone jako x4) 1 System operacyjny Tabela 15. System operacyjny Obsługiwane systemy operacyjne Microsoft Windows 10 Home (wersja 64-bitowa) Microsoft Windows 10 Pro (wersja 64-bitowa) Microsoft Windows 10 Pro National Academic (wersja 64- bitowa) Microsoft Windows 10 Home National Academic (wersja 64- bitowa) Ubuntu SP1 LTS (wersja 64-bitowa) NeoKylin 6.0 SP4 (tylko w Chinach) Dane techniczne: system 17

18 Zasilacz Tabela 16. Zasilacz Napięcie wejściowe Prąd wejściowy Security (Zabezpieczenia) V prądu zmiennego, 47 Hz/63 Hz 4,2 A/2,1 A Tabela 17. Security (Zabezpieczenia) Dane techniczne Trusted Platform Module (oddzielny układ TPM włączony) Oddzielny układ TPM wyłączony Osłona kabli Przełącznik naruszenia obudowy Klawiatura firmy Dell z czytnikiem kart inteligentnych Gniazdo blokady obudowy i obsługa pętli blokującej Optiplex XE3 w obudowie Tower Zintegrowana na płycie systemowej (opcjonalnie) Standardowe (opcjonalnie) Standardowe 1 Układ TPM nie jest dostępny we wszystkich krajach. Środowisko pracy UWAGA: Więcej informacji na temat cech produktów firmy Dell związanych z ochroną środowiska można znaleźć w sekcji o cechach wpływających na środowisko. Dostępność zależy od konkretnego regionu. Tabela 18. Środowisko pracy Energooszczędny zasilacz Obudowa bez zawartości substancji BFR/PVC Zgodność z opakowaniem w orientacji pionowej Opakowanie do ponownego przetworzenia Opakowania MultiPack Standardowe Nie Tak Tak Opcjonalnie, tylko USA 18 Dane techniczne: system

19 Program konfiguracji systemu 4 Program konfiguracji systemu umożliwia zarządzanie komponentami i konfigurowanie opcji systemu BIOS. Program konfiguracji systemu umożliwia: Zmienianie ustawień zapisanych w pamięci NVRAM po zainstalowaniu lub wymontowaniu sprzętu Wyświetlanie konfiguracji sprzętowej systemu Włączanie i wyłączanie wbudowanych urządzeń Ustawianie opcji wydajności i zarządzania zasilaniem Zarządzanie zabezpieczeniami komputera Tematy: Sekwencja ładowania Klawisze nawigacji Hasło systemowe i hasło konfiguracji systemu Opcje konfiguracji systemu Aktualizowanie systemu BIOS w systemie Windows Aktualizowanie systemu BIOS przy użyciu pamięci flash USB Włączanie trybu Smart Power Sekwencja ładowania Boot Sequence (Sekwencja ładowania) umożliwia pominięcie kolejności urządzeń startowych zdefiniowanej w programie konfiguracji systemu i uruchomienie komputera z określonego urządzenia (na przykład z napędu dysków optycznych lub z dysku twardego). Podczas autotestu startowego (POST), gdy zostanie wyświetlone logo Dell, możliwe są: Dostęp do konfiguracji systemu: naciśnij klawisz F2. Wyświetlenie menu jednorazowej opcji uruchamiania: naciśnij klawisz F12. Menu jednorazowej opcji uruchamiania zawiera urządzenia, z których można uruchomić komputer, oraz opcję diagnostyki. Opcje dostępne w tym menu są następujące: Removable Drive (Dysk wymienny, jeśli jest dostępny) STXXXX Drive (Napęd STXXXX) UWAGA: XXX oznacza numer napędu SATA. Optical Drive (Napęd dysków optycznych, jeśli jest dostępny) SATA Hard Drive (Dysk twardy SATA, jeśli jest dostępny) Diagnostyka UWAGA: Wybranie opcji Diagnostics (Diagnostyka) powoduje wyświetlenie ekranie PSA diagnostics (Diagnostyka epsa). Ekran sekwencji ładowania zawiera także opcję umożliwiającą otwarcie programu konfiguracji systemu. Klawisze nawigacji Poniższa tabela przedstawia klawisze nawigacji w programie konfiguracji systemu. Program konfiguracji systemu 19

20 UWAGA: Większość opcji konfiguracji systemu jest zapisywana, a zmiany ustawień są wprowadzane po ponownym uruchomieniu komputera. Tabela 19. Klawisze nawigacji Klawisze Strzałka w górę Strzałka w dół <Enter> Spacja <Tab> <Esc> <F1> Nawigacja Przejście do poprzedniego pola. Przejście do następnego pola. Umożliwia wybranie wartości w bieżącym polu (jeśli pole udostępnia wartości do wyboru) oraz korzystanie z łączy w polach. Rozwijanie lub zwijanie listy elementów. Przejście do następnego obszaru. UWAGA: Tylko w standardowej przeglądarce graficznej. Powrót do poprzednich stron do momentu wyświetlenia ekranu głównego. Naciśnięcie klawisza <Esc> na ekranie głównym powoduje wyświetlenie komunikatu z monitem o zapisanie zmian i ponowne uruchomienie systemu. Wyświetlenie informacji pomocy programu konfiguracji systemu. Hasło systemowe i hasło konfiguracji systemu Tabela 20. Hasło systemowe i hasło konfiguracji systemu Typ hasła Hasło systemowe Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby zalogować się do systemu. Hasło, które należy wprowadzić, aby wyświetlić i modyfikować ustawienia systemu BIOS w komputerze. W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu. PRZESTROGA: Hasła stanowią podstawowe zabezpieczenie danych w komputerze. PRZESTROGA: Jeśli komputer jest niezablokowany i pozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp do przechowywanych w nim danych. UWAGA: Funkcja hasła systemowego i hasła dostępu do ustawień systemu jest wyłączona. Przypisywanie hasła systemowego i hasła konfiguracji systemu Przypisanie nowego hasła systemowego jest możliwe tylko, gdy hasło ma status Nieustawione. Aby uruchomić program konfiguracji systemu, naciśnij klawisz <F2> niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera. 1 Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję Security (Bezpieczeństwo) i naciśnij klawisz Enter. Zostanie wyświetlony ekran Security (Bezpieczeństwo). 2 Wybierz opcję System Password (Hasło systemowe) i wprowadź hasło w polu Enter the new password (Wprowadź nowe hasło). Hasło systemowe musi spełniać następujące warunki: Hasło może zawierać do 32 znaków. Hasło może zawierać cyfry od 0 do Program konfiguracji systemu

21 W haśle można używać tylko małych liter. Wielkie litery są niedozwolone. W haśle można używać tylko następujących znaków specjalnych: spacja, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Wpisz wprowadzone wcześniej hasło systemowe w polu Confirm new password (Potwierdź nowe hasło) i kliknij OK. 4 Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian. 5 Naciśnij klawisz Y, aby zapisać zmiany. Komputer zostanie uruchomiony ponownie. Usuwanie lub zmienianie istniejącego hasła konfiguracji systemu Przed usunięciem lub zmianą istniejącego hasła systemowego lub hasła konfiguracji systemu należy się upewnić, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane) w programie konfiguracji systemu. Jeśli dla opcji Password Status (Stan hasła) jest wybrane ustawienie Locked (Zablokowane), nie można zmienić ani usunąć tych haseł. Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera. 1 Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję System Security (Zabezpieczenia systemu) i naciśnij klawisz Enter. Zostanie wyświetlony ekran System Security (Zabezpieczenia systemu). 2 Na ekranie System Security (Zabezpieczenia systemu) upewnij się, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane). 3 Wybierz opcję System Password (Hasło systemowe), zmień lub usuń istniejące hasło systemowe, a następnie naciśnij klawisz Enter lub Tab. 4 Wybierz opcję Setup Password (Hasło konfiguracji systemu), zmień lub usuń istniejące hasło konfiguracji systemu, a następnie naciśnij klawisz Enter lub Tab. UWAGA: W przypadku zmiany hasła systemowego i/lub hasła konfiguracji systemu należy ponownie wpisać nowe hasło po wyświetleniu monitu. W przypadku usunięcia hasła systemowego i/lub hasła konfiguracji systemu należy potwierdzić usunięcie po wyświetleniu monitu. 5 Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian. 6 Naciśnij klawisz Y, aby zapisać zmiany i zamknąć program konfiguracji systemu. Komputer zostanie uruchomiony ponownie. Opcje konfiguracji systemu UWAGA: W zależności od komputera oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą, pojawiać się na ekranie. Tabela 21. Ogólne Informacje o systemie Wyświetla następujące informacje: System Information (Informacje o systemie): BIOS Version (Wersja systemu BIOS), Service Tag (Kod Service Tag), Asset Tag (Numer środka trwałego), Ownership Tag (Znak własności), Ownership Date (Data przejęcia własności), Manufacture Date (Data produkcji) i Express Service Code (Kod usług ekspresowych). Memory Information (Informacje o pamięci): Memory Installed (Pamięć zainstalowana), Memory Available (Pamięć dostępna), Memory Speed (Szybkość pamięci), Memory Channels Mode (Tryb kanałów pamięci), Memory Technology (Technologia pamięci), DIMM 1 Size, DIMM 2 Size, DIMM 3 Size oraz DIMM 4 Size (pojemności modułów w gniazdach DIMM 1, 2, 3 i 4). PCI Information (Informacje o PCI): SLOT1, SLOT2, SLOT3, SLOT4, oraz SLOT5_M.2. Processor Information (Informacje o procesorze): Processor Type (Typ procesora), Core Count (Liczba rdzeni), Processor ID (Identyfikator procesora), Current Clock Speed (Bieżąca Program konfiguracji systemu 21

22 szybkość taktowania), Minimum Clock Speed (Minimalna szybkość taktowania), Maximum Clock Speed (Maksymalna szybkość taktowania), Processor L2 Cache (Pamięć podręczna L2 procesora), Processor L3 Cache (Pamięć podręczna L3 procesora), HT Capable (Obsługa technologii hiperwątkowania) oraz 64-Bit Technology (Technologia 64-bitowa). Device Information (Informacje o urządzeniach): SATA-0, SATA-1, SATA-2, SATA-3, SATA-4, M. 2 PCIe SSD-0, LOM MAC Address (Adres MAC karty sieciowej na płycie głównej), Video Controller (Kontroler wideo) i Audio Controller (Kontroler audio).. Boot Sequence Umożliwia określenie kolejności, w jakiej komputer próbuje uruchomić system operacyjny z urządzeń określonych na tej liście. Metoda tradycyjna UEFI (ustawienie domyślne) Advanced Boot Options Date/Time Umożliwia wybranie opcji Enable Legacy Option ROMs (włączenie starszych pamięci Option ROM) w trybie UEFI. Ta opcja jest domyślnie włączona. Umożliwia ustawienie daty i godziny. Efekt zmian dokonanych w systemowej dacie i systemowym czasie widoczny jest natychmiast. Tabela 22. System Configuration (Konfiguracja systemu) Integrated NIC Umożliwia sterowanie zintegrowanym kontrolerem LAN. Enable UEFI Network Stack (Włącz stos sieciowy UEFI) nie jest domyślnie włączona. Dostępne opcje: Wyłączone Enabled (Włączone) Enabled w/pxe (Włączone z PXE) (ustawienie domyślne) UWAGA: W zależności od komputera oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą, pojawiać się na ekranie. SATA Operation Umożliwia skonfigurowanie trybu pracy zintegrowanego kontrolera dysków twardych. Disabled (Wyłączone) = Kontrolery SATA są ukryte RAID ON napęd SATA jest skonfigurowany do obsługi trybu RAID (ustawienie domyślne) AHCI napęd SATA jest skonfigurowany w trybie AHCI Serial Port Umożliwia określenie sposobu działania wbudowanego portu szeregowego. Dostępne opcje: Wyłączone COM 1 - ustawienia domyślne COM 2 COM 3 COM 4 Drives Umożliwia włączanie i wyłączanie wbudowanych napędów: SATA-0 SATA-1 SATA-2 SATA-3 SATA-4 Smart Reporting To pole określa, czy w trakcie uruchamiania systemu są zgłaszane błędy zintegrowanych dysków twardych. Enable SMART Reporting (Włącz obsługę systemu SMART) ta opcja jest domyślnie wyłączona. 22 Program konfiguracji systemu

23 USB Configuration Umożliwia włączanie i wyłączanie następujących funkcji zintegrowanego kontrolera USB: Enable Boot Support Enable Front USB Ports (Włącz przednie porty USB) Enable Rear USB Ports (Włącz tylne porty USB) Wszystkie opcje są domyślnie włączone. Front USB Configuration Rear USB Configuration USB PowerShare Dźwięk Umożliwia włączanie i wyłączanie przednich portów USB. Wszystkie porty są domyślnie włączone. Umożliwia włączanie i wyłączanie tylnych portów USB. Wszystkie porty są domyślnie włączone. Ta opcja umożliwia ładowanie urządzeń zewnętrznych, takich jak telefony komórkowe i odtwarzacz muzyki. Ta opcja jest domyślnie wyłączona. Umożliwia włączenie lub wyłączanie zintegrowanego kontrolera dźwiękowego. Domyślnie włączona jest opcja Enable Audio (Włącz dźwięk). Enable Microphone (Włącz mikrofon) Enable Internal Speaker (Włącz mikrofon wewnętrzny) Obie opcje są domyślnie włączone. Miscellaneous Umożliwia włączanie i wyłączanie wbudowanych urządzeń. Enable PCI Slot (Włącz gniazdo PCI; ustawienie domyślne) Enable Media Card (Włącz kartę pamięci; ustawienie domyślne) Disable Media Card (Wyłącz czytnik kart pamięci) Tabela 23. Grafika Primary Display Umożliwia wybranie podstawowego wyświetlacza gdy w systemie dostępnych jest kilka kontrolerów. Auto (ustawienie domyślne) Intel HD Graphics UWAGA: Jeśli nie zostanie wybrana opcja Auto, zintegrowana karta graficzna będzie obecna i włączona. Tabela 24. Security (Zabezpieczenia) Admin Password System Password Internal HDD-0 Password Internal HDD-3 Password Strong Password Password Configuration Password Bypass Umożliwia ustawianie, zmienianie i usuwanie hasła administratora. Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego. Umożliwia ustawianie, zmienianie i usuwanie hasła wewnętrznego dysku twardego komputera. Umożliwia ustawianie, zmienianie i usuwanie hasła wewnętrznego dysku twardego komputera. UWAGA: Hasła dysku twardego są niedostępne w przypadku dysków twardych PCI-e. Ta opcja umożliwia włączanie i wyłączanie wymuszania silnych haseł w systemie. Umożliwia określenie minimalnej i maksymalnej dozwolonej długości hasła administratora i hasła systemowego. Można ustawić od 4 do 32 znaków. Ta opcja umożliwia pominięcie hasła systemowego i wewnętrznego hasła dysku twardego, kiedy komputer jest uruchamiany ponownie. Program konfiguracji systemu 23

24 Disabled (Wyłączone) system zawsze monituje o podanie hasła systemowego i hasła wewnętrznego dysku twardego, jeśli te hasła są ustawione. ta jest zaznaczona jako domyślna. Reboot Bypass (Pomiń przy ponownym uruchamianiu) monit o hasło jest pomijany przy ponownym uruchamianiu (restarcie) komputera. UWAGA: System zawsze monituje o podanie hasła systemowego i hasła wewnętrznego dysku twardego podczas uruchamiania wyłączonego komputera ( zimnego rozruchu ). Ponadto system zawsze monituje o podanie hasła do ewentualnych dysków twardych w kieszeniach modułowych. Password Change UEFI Capsule Firmware Updates TPM 2.0 Security Ta opcja umożliwia określenie, czy hasło systemowe i hasło dysku twardego mogą być zmieniane, kiedy jest ustawione hasło administratora. Allow Non-Admin Password Changes (Zezwalaj na zmiany konfiguracji przez użytkowników niebędących administratorami) ta opcja jest domyślnie włączona. Ta opcja określa, czy system pozwala na aktualizacje systemu BIOS za pośrednictwem pakietów aktualizacyjnych UEFI. ta jest zaznaczona jako domyślna. Wyłączenie tej opcji spowoduje zablokowanie aktualizacji systemu BIOS z poziomu takich usług, jak Microsoft Windows Update i Linux Vendor Firmware Service (LVFS) Umożliwia określenie, czy moduł TPM jest widoczny w systemie operacyjnym. TPM On (Tryb TPM włączony; ustawienie domyślne) Clear (Wyczyść) PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń) PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń) Attestation Enable (Włącz atestowanie, ustawienie domyślne) Key Storage Enable (Włącz magazynowanie kluczy, ustawienie domyślne) SHA-256 (ustawienie domyślne) Wyłączone Enabled (Włączone; ustawienie domyślne) Computrace Za pomocą tego pola można włączyć lub wyłączyć w systemie BIOS interfejs modułu opcjonalnej usługi Computrace firmy Absolute Software. Włączenie lub wyłączenie opcjonalnej usługi Computrace umożliwiającej zarządzanie zasobami. Deactivate (Dezaktywuj) ta opcja jest domyślnie włączona. Disable (Wyłączone) Activate (Aktywne) Chassis Intrusion Umożliwia sterowanie funkcją wykrywania naruszenia obudowy. Możliwe ustawienia tej opcji to: Enabled (Włączone) Disabled (Wyłączone; ustawienie domyślne) On-Silent (Włączone - tryb dyskretny) CPU XD Support OROM Keyboard Access Umożliwia włączanie i wyłączanie funkcji Execute Disable (Wyłączanie wykonania) w procesorze. Ta opcja jest domyślnie włączona. Ta opcja określa, czy użytkownicy mogą otwierać ekrany konfiguracji pamięci Option ROM za pomocą skrótów klawiaturowych podczas uruchamiania komputera. Za pomocą tych ustawień można zablokować dostęp do funkcji Intel RAID (CTRL+I) oraz Intel Management Engine BIOS Extension (CTRL+P/F12). Enable (Włącz; ustawienie domyślne) użytkownik może wyświetlać ekrany konfiguracji pamięci OROM przez naciśnięcie odpowiedniego skrótu klawiaturowego. One-Time Enable (Włącz jednorazowo) użytkownik może wyświetlać ekrany konfiguracji pamięci OROM przez naciśnięcie odpowiedniego skrótu klawiaturowego tylko podczas najbliższego rozruchu. Po następnym uruchomieniu ustawienia zostaną wyłączone. 24 Program konfiguracji systemu

25 Enable (Wyłącz) użytkownik nie może wyświetlać ekranów konfiguracji pamięci OROM. Admin Setup Lockout Umożliwia włączanie i wyłączanie opcji otwierania programu konfiguracji systemu, kiedy jest ustawione hasło administratora. Domyślnie ta opcja jest nieustawiona. Tabela 25. Secure Boot (Bezpieczny rozruch) Secure Boot Enable Umożliwia włączanie i wyłączanie sterowania bezpiecznym rozruchem. Enable (Włącz; ustawienie domyślne) Enable (Włącz) Expert key Management Umożliwia modyfikowanie baz danych kluczy zabezpieczeń tylko wtedy, gdy system znajduje się w trybie niestandardowym. Enable Custom Mode (Włącz tryb niestandardowy) jest domyślnie wyłączona. Dostępne opcje: PK (ustawienie domyślne) KEK db dbx W przypadku włączenia trybu Custom Mode (niestandardowego) wyświetlane są odpowiednie opcje dotyczące baz danych PK, KEK, db i dbx. Dostępne opcje: Save to File (Zapisz w pliku) zapisuje klucz w pliku wybranym przez użytkownika. Replace from File (Zastąp z pliku) zastępuje bieżący klucz kluczem z pliku wybranego przez użytkownika. Append from File (Dodaj do pliku) dodaje do bieżącej bazy danych klucz z pliku wybranego przez użytkownika. Delete (Usuń) usuwa wybrany klucz. Reset All Keys (Resetuj wszystkie klucze) przywraca ustawienia domyślne. Delete All Keys (Usuń wszystkie klucze) usuwa wszystkie klucze. UWAGA: Wyłączenie trybu Custom Mode (Niestandardowy) spowoduje wymazanie wszelkich zmian i przywrócenie domyślnych ustawień kluczy. Tabela 26. Intel Software Guard Extensions (Rozszerzenia Intel Software Guard) Intel SGX Enable Umożliwia włączanie i wyłączanie rozszerzeń Intel Software Guard w celu uzyskania zabezpieczonego środowiska do uruchamiania kodu/przechowywania poufnych informacji w kontekście głównego systemu operacyjnego. Disabled (Wyłączone; ustawienie domyślne) Enabled (Włączone) Enclave Memory Size Umożliwia ustawienie rozmiaru pamięci enklawy Intel SGX. 32 MB 64 MB (domyślnie wyłączone) 128 MB (domyślnie wyłączone) Program konfiguracji systemu 25

26 Tabela 27. Performance (Wydajność) Multi Core Support To pole określa, czy w procesorze będzie włączony jeden rdzeń, czy wszystkie. Ta opcja jest domyślnie włączona. Opcje: All (Wszystkie; ustawienie domyślne) Intel SpeedStep C States Control Limited CPUID Value Intel TurboBoost Umożliwia włączanie i wyłączanie trybu Intel SpeedStep procesora. Ta opcja jest domyślnie włączona. Umożliwia włączanie i wyłączanie dodatkowych stanów uśpienia procesora. Ta opcja jest domyślnie włączona. Umożliwia ograniczenie maksymalnej wartości obsługiwanej przez standardową funkcję CPUID procesora. Ta opcja jest domyślnie wyłączona. Umożliwia włączanie i wyłączanie trybu Intel TurboBoost procesora. Ta opcja jest domyślnie włączona. Tabela 28. Power Management (Zarządzanie zasilaniem) AC Recovery Umożliwia określenie, w jaki sposób system reaguje podczas ponownego włączania zasilania prądu zmiennego po jego utracie. Możliwe ustawienia przywrócenia zasilania to: Power Off (Wyłącz zasilanie) Power On (Włącz zasilanie) Last Power State (Przywróć ostatni stan zasilania) Ustawienie domyślne: Power Off. Auto On Time Deep Sleep Control Umożliwia ustawienie godziny automatycznego włączania komputera. Czas jest przedstawiany w standardowym formacie 12-godzinnym (godziny:minuty:sekundy). Zmiana czasu uruchomienia polega na wpisaniu wartości w polach czasu oraz AM/PM. UWAGA: Ta funkcja nie działa, jeśli komputer zostanie wyłączony przez odłączenie zasilania na listwie zasilania lub urządzeniu przeciwprzepięciowym lub jeśli dla opcji Auto Power (Automatyczne włączanie) wybrano ustawienie Disabled (Wyłączone). Umożliwia określenie, kiedy ma być włączany tryb głębokiego uśpienia. Wyłączone Enabled in S5 only (Włączone tylko w trybie S5) Enabled in S4 and S5 (Włączone w trybach S4 i S5) Ta opcja jest domyślnie włączona w trybach S4 i S5. Fan Control Override USB Wake Support Wake on LAN/WWAN Umożliwia sterowanie szybkością wentylatora systemowego. Kiedy ta opcja jest włączona, wentylator pracuje z maksymalną prędkością. Ta opcja jest domyślnie wyłączona. Umożliwia włączenie funkcji wyprowadzenia komputera ze stanu wstrzymania przez urządzenia USB. Enable USB Wake Support (Włącz obsługę uaktywnienia przez port USB) jest domyślnie włączona. Umożliwia włączanie wyłączonego komputera przez specjalny sygnał z sieci LAN. Funkcja ta działa tylko wtedy, gdy komputer jest podłączony do zewnętrznego źródła zasilania. 26 Program konfiguracji systemu

27 Disabled (Wyłączone) system nie będzie włączany po otrzymaniu sygnału z przewodowej lub bezprzewodowej sieci LAN. LAN or WLAN (Sieć LAN lub WLAN) umożliwia włączanie systemu przez specjalny sygnał z przewodowej sieci LAN lub z bezprzewodowej sieci LAN. LAN Only (Tylko sieć LAN) umożliwia włączanie systemu przez specjalne sygnały z sieci LAN. LAN with PXE Boot (Sieć LAN z rozruchem PXE) pakiet wybudzający system w stanie S4 lub S5 spowoduje wybudzenie systemu i niezwłoczny rozruch PXE. WLAN Only (Tylko sieć WLAN) umożliwia włączanie systemu przez specjalny sygnał z sieci WLAN. Ta opcja jest domyślnie wyłączona. Block Sleep Intel Ready Mode Umożliwia zablokowanie przechodzenia komputera do trybu uśpienia (S3) w środowisku systemu operacyjnego. Ta opcja jest domyślnie wyłączona. Ta opcja umożliwia włączenie technologii Intel Ready mode. Ta opcja jest domyślnie wyłączona. Tabela 29. POST Behavior (Zachowanie podczas testu POST) Numlock LED Keyboard Errors Fast Boot Umożliwia włączanie i wyłączanie funkcji klawisza Num Lock podczas uruchamiania komputera. Ta opcja jest domyślnie włączona. Umożliwia włączanie i wyłączanie zgłaszania błędów klawiatury podczas uruchamiania komputera. Ta opcja jest domyślnie wyłączona. Ta opcja umożliwia przyspieszenie uruchamiania komputera przez pominięcie niektórych testów zgodności. Minimal (Test minimalny) komputer jest uruchamiany w trybie przyspieszonym, o ile nie zaktualizowano systemu BIOS i nie wymieniono modułów pamięci, a poprzedni test POST zakończył się pomyślnie. Thorough (Test szczegółowy) żaden etap procedury startowej nie jest pomijany. Auto (Automatycznie) ustawieniem przyspieszonego uruchamiania steruje system operacyjny. Ta opcja działa pod warunkiem, że system operacyjny obsługuje flagę Simple Boot (Uruchamianie uproszczone). Ustawienie domyślne to Minimal (Minimalne). Tabela 30. Zarządzanie USB provision MEBx Hotkey Ta opcja jest domyślnie wyłączona. ta jest zaznaczona jako domyślna. Tabela 31. Virtualization Support (Obsługa wirtualizacji) Virtualization (Wirtualizacja) VT for Direct I/O Ta opcja określa, czy monitor maszyny wirtualnej (VMM) może korzystać z dodatkowych funkcji sprzętu zapewnianych przez technologię Intel Virtualization Technology. Enable Intel Virtualization Technology (Włącz technologię wirtualizacji Intel) - ta opcja jest domyślnie włączona. Włącza lub wyłącza w monitorze maszyny wirtualnej (VMM) korzystanie z dodatkowych funkcji sprzętu, jakie zapewnia technologia wirtualizacji bezpośredniego wejścia/wyjścia firmy Intel. Enable VT for Direct I/O - ta opcja jest domyślnie włączona. Program konfiguracji systemu 27

28 Tabela 32. Maintenance (Konserwacja) Service Tag Asset Tag SERR Messages BIOS Downgrade Wyświetla znacznik serwisowy komputera. Umożliwia oznaczenie systemu numerem środka trwałego, jeśli taki numer nie został jeszcze ustawiony. Domyślnie ta opcja jest ustawiona. Steruje mechanizmem komunikatów SERR. Domyślnie ta opcja jest ustawiona. Niektóre karty graficzne wymagają wyłączenia mechanizmu komunikatów SERR. Umożliwia sterowanie ładowaniem starszych wersji oprogramowania sprzętowego. Ta opcja jest domyślnie włączona. UWAGA: Jeśli ta opcja nie jest zaznaczona, możliwość przywrócenia oprogramowania układowego do poprzedniej wersji jest zablokowana. Data Wipe BIOS recovery Umożliwia bezpieczne wymazywanie danych z wszystkich dostępnych wewnętrznych pamięci masowych, takich jak dysk twardy, dysk SSD, msata i pamięć emmc. Wipe on Next boot (Usuń przy następnym rozruchu) jest domyślnie wyłączona. Pozwala w niektórych przypadkach przywrócić uszkodzony system BIOS z plików odzyskiwania na podstawowym dysku twardym. BIOS Recovery from Hard Drive (Odzyskiwanie systemu BIOS z dysku twardego) jest domyślnie włączona Tabela 33. System logs (Systemowe rejestry zdarzeń) BIOS Events Wyświetla dziennik zdarzeń systemowych i udostępnia następujące polecenia: Wyczyść dziennik Mark all Entries (Zaznacz wszystkie wpisy) Tabela 34. Advanced configurations (Zaawansowana konfiguracja) ASPM Umożliwia włączenie zarządzania zasilaniem w poszczególnych stanach. Auto (ustawienie domyślne) Wyłączone L1 Only (Tylko L1) Aktualizowanie systemu BIOS w systemie Windows Producent zaleca aktualizowanie systemu BIOS (programu konfiguracji systemu) po wymianie płyty systemowej oraz wtedy, gdy jest dostępna jego aktualizacja. W komputerach przenośnych, upewnij się, że akumulator jest w pełni naładowany, oraz podłączyć komputer do gniazdka elektrycznego. UWAGA: Jeśli funkcja BitLocker jest włączona, przed rozpoczęciem aktualizacji systemu BIOS należy ją wstrzymać. Po zakończeniu aktualizacji systemu BIOS należy ją włączyć ponownie. 1 Uruchom ponownie komputer. 2 Przejdź do strony internetowej Dell.com/support. Wpisz znacznik serwisowy lub kod usług ekspresowych, a następnie kliknij przycisk Submit (Wprowadź). Kliknij przycisk Detect Product (Wykryj produkt) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 3 Jeśli nie możesz znaleźć ani wykryć znacznika serwisowego, kliknij opcję Choose from all products (Wybierz spośród wszystkich produktów). 4 Z wyświetlonej listy wybierz odpowiednią kategorię produktów. 28 Program konfiguracji systemu

29 UWAGA: Wybierz odpowiednią kategorię, aby otworzyć stronę produktu 5 Wybierz model komputera. Zostanie wyświetlona strona Product Support (Wsparcie dla produktu). 6 Kliknij opcję Get drivers (Sterowniki do pobrania), a następnie opcję Drivers and Downloads (Sterowniki i pliki do pobrania). Zostanie otwarta sekcja Sterowniki i pliki do pobrania. 7 Kliknij opcję Find it myself (Znajdę samodzielnie). 8 Kliknij opcję BIOS, aby wyświetlić wersje systemu BIOS. 9 Znajdź plik z najnowszą aktualizacją systemu BIOS i kliknij opcję Download (Pobierz). 10 Wybierz preferowaną metodę pobierania w oknie Please select your download method below (Wybierz metodę pobierania poniżej), a następnie kliknij przycisk Download File (Pobierz plik). Zostanie wyświetlone okno File Download (Pobieranie pliku). 11 Kliknij przycisk Save (Zapisz), aby zapisać plik na komputerze. 12 Kliknij przycisk Run (Uruchom), aby zainstalować aktualizację systemu BIOS na komputerze. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. UWAGA: Nie zaleca się aktualizowania systemu BIOS z przeskokiem o więcej niż 3 wersje. Na przykład: jeśli chcesz zaktualizować system BIOS od 1,0 do 7,0, a następnie zainstalować wersję 4.0, a następnie zainstalować wersję 7.0. Aktualizowanie systemu BIOS przy użyciu pamięci flash USB Jeśli komputer nie może uruchomić systemu Windows, ale istnieje potrzeba aktualizacji systemu BIOS, należy pobrać plik systemu BIOS przy użyciu innego komputera i zapisać go w rozruchowej pamięci flash USB. UWAGA: Potrzebna będzie rozruchowa pamięć flash USB. Więcej informacji zawiera poniższy artykuł: support/article/us/en/19/sln143196/how-to-create-a-bootable-usb-flash-drive-using-dell-diagnostic-deployment-package-- dddp- 1 Pobierz plik.exe aktualizacji systemu BIOS na inny komputer. 2 Skopiuj plik, np. O9010A12.EXE, do rozruchowej pamięci flash USB. 3 Włóż pamięć flash USB do komputera, który wymaga aktualizacji systemu BIOS. 4 Uruchom ponownie komputer i naciśnij przycisk F12 podczas wyświetlania ekranu powitalnego z logo firmy Dell, aby wyświetlić One Time Boot Menu (Menu jednorazowego rozruchu). 5 Używając klawiszy strzałek, wybierz opcję Urządzenie pamięci USB i naciśnij klawisz Return. 6 System uruchomi wiersz Diag C:\>. 7 Uruchom plik, wpisując pełną nazwę pliku, np. O9010A12.exe, i naciskając przycisk Return. 8 Po wczytaniu narzędzia aktualizacji systemu BIOS postępuj zgodnie z instrukcjami na ekranie. Program konfiguracji systemu 29

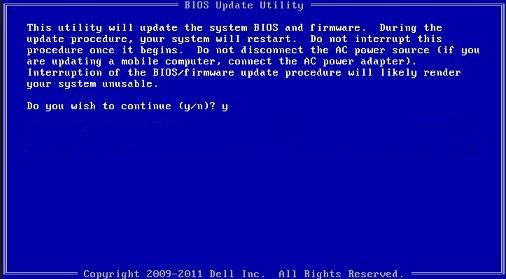

30 Rysunek 1. Ekran aktualizacji systemu BIOS wyświetlany w systemie DOS Włączanie trybu Smart Power Aby włączyć funkcję Smart Power On, umożliwiając wznowienie pracy systemu ze stanu uśpienia S3, S4 lub S5 po poruszeniu myszą lub naciśnięciu klawisza na klawiaturze, wykonaj następujące czynności: 1 Upewnij się że opcje systemu BIOS w sekcji Power Management (zarządzanie energią) są ustawione następująco: USB Wake Support (Wyprowadzanie komputera ze stanu wstrzymania przez urządzenia USB) Enabled (Włączone). Deep Sleep Control (Kontrola trybu głębokiego uśpienia) Disabled (Wyłączone). 2 Podłącz klawiaturę, mysz lub bezprzewodowy moduł USB do złącza USB z funkcją Smart Power na tylnym panelu urządzenia. 3 Wyłącz szybkie uruchamianie w systemie operacyjnym: a b c Wyszukaj w menu Start i otwórz okno Opcje zasilania. Kliknij przycisk Wybierz działanie przycisków zasilania w lewej części okna. W obszarze Ustawienia zamykania upewnij się, że opcja Włącz szybkie uruchamianie jest wyłączona. 4 Ponownie uruchom komputer, aby zastosować zmiany. Następnym razem, gdy komputer przejdzie w tryb uśpienia lub zostanie wyłączony, użycie myszy lub klawiatury spowoduje jego włączenie. 30 Program konfiguracji systemu

31 5 Oprogramowanie Obsługiwane systemy operacyjne Poniżej przedstawiono listę obsługiwanych systemów operacyjnych: Tabela 35. Obsługiwane systemy operacyjne Obsługiwane systemy operacyjne Microsoft Windows systemu operacyjnego Microsoft Windows 10 Home (64-bitowy) Microsoft Windows 10 Professional (64-bitowy) Microsoft Windows 7 Professional (32-/64-bitowy) UWAGA: Komputery z procesorami Intel siódmej generacji nie obsługują systemu Microsoft Windows 7. Inne Obsługa nośników systemu operacyjnego Ubuntu LTS Neokylin V6.0 Opcjonalny napęd optyczny USB Pobieranie sterowników 1 Włącz komputer. 2 Przejdź do strony internetowej Dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij opcję Drivers and Downloads (Sterowniki i pliki do pobrania). 5 Wybierz system operacyjny zainstalowany na komputerze. 6 Przewiń stronę w dół i wybierz sterownik do zainstalowania. 7 Wybierz pozycję Download File (Pobierz plik), aby pobrać sterownik dla komputera. 8 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika. 9 Kliknij dwukrotnie ikonę pliku sterownika i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Pobieranie sterownika mikroukładu 1 Włącz komputer. 2 Przejdź do strony internetowej Dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. Oprogramowanie 31

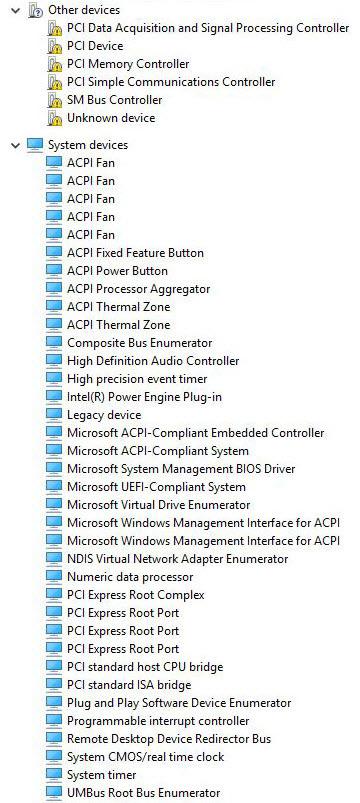

32 4 Kliknij opcję Drivers and Downloads (Sterowniki i pliki do pobrania). 5 Wybierz system operacyjny zainstalowany na komputerze. 6 Przewiń stronę w dół, rozwiń węzeł Mikroukład, i wybierz sterownik zestawu układów scalonych. 7 Kliknij przycisk Download File (Pobierz plik), aby pobrać najnowszą wersję sterownika chipsetu na komputer. 8 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika. 9 Kliknij dwukrotnie ikonę pliku sterownika chipsetu i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Sterowniki chipsetu firmy Intel Sprawdź, czy w komputerze są zainstalowane sterowniki chipsetu firmy Intel. UWAGA: Kliknij kolejno Start > Panel sterowania > Menedżer urządzeń lub Wybierz pozycję Szukaj w sieci Web i systemie Windows, a następnie wpisz Device Manager Tabela 36. Sterowniki chipsetu firmy Intel Przed rozpoczęciem instalacji Po zakończeniu instalacji Pobieranie sterowników karty graficznej 1 Włącz komputer. 2 Przejdź do strony internetowej Dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij opcję Drivers and Downloads (Sterowniki i pliki do pobrania). 5 Kliknij kartę Find it myself (Znajdź samodzielnie). 6 Wybierz system operacyjny zainstalowany na komputerze. 32 Oprogramowanie

33 7 Przewiń stronę w dół i wybierz sterownik karty graficznej do zainstalowania. 8 Wybierz pozycję Download File (Pobierz plik), aby pobrać sterownik karty graficznej dla komputera. 9 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika karty graficznej. 10 Kliknij dwukrotnie ikonę pliku sterownika karty graficznej i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Sterowniki karty graficznej Intel HD Graphics Sprawdź, czy w komputerze zainstalowane są już sterowniki karty graficznej Intel HD Graphics. UWAGA: Kliknij kolejno Start > Panel sterowania > Menedżer urządzeń lub Wybierz pozycję Szukaj w sieci Web i systemie Windows, a następnie wpisz Menedżer urządzeń. Device Manager Tabela 37. Sterowniki karty graficznej Intel HD Graphics Przed rozpoczęciem instalacji Po zakończeniu instalacji Sterowniki kart Wi-Fi i Bluetooth firmy Intel W Menedżerze urządzeń (Device Manager), sprawdź, czy jest zainstalowany sterownik karty sieciowej. Zainstaluj sterowniki ze strony dell.com/support. W Menedżerze urządzeń sprawdź, czy jest zainstalowany sterownik Bluetooth. Zainstaluj aktualizacje sterowników ze strony dell.com/support. Oprogramowanie 33

34 Pobieranie sterownika sieci Wi-Fi 1 Włącz komputer. 2 Przejdź do strony internetowej dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy laptopa, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania znacznika albo ręcznie wyszukaj model swojego komputera. 4 Kliknij kolejno pozycje Drivers & downloads > Find it myself (Sterowniki i pliki do pobrania > Znajdę samodzielnie). 5 Przewiń stronę w dół i rozwiń pozycję Network (Sieć). 6 Kliknij pozycję Download (Pobierz), aby pobrać sterownik karty sieci Wi-Fi do komputera. 7 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika sieci Wi-Fi. 8 Kliknij dwukrotnie ikonę pliku sterownika i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Sterowniki karty dźwiękowej Realtek HD Audio Sprawdź, czy na komputerze zainstalowano już sterowniki karty dźwiękowej Realtek. Tabela 38. Sterowniki karty dźwiękowej Realtek HD Audio Pobieranie sterownika karty dźwiękowej 1 Włącz komputer. 2 Przejdź do strony internetowej dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania znacznika albo ręcznie wyszukaj model swojego komputera. 34 Oprogramowanie
