Specyfikacja technicznego wykonania i odbioru robót budowlanych.

Transkrypt

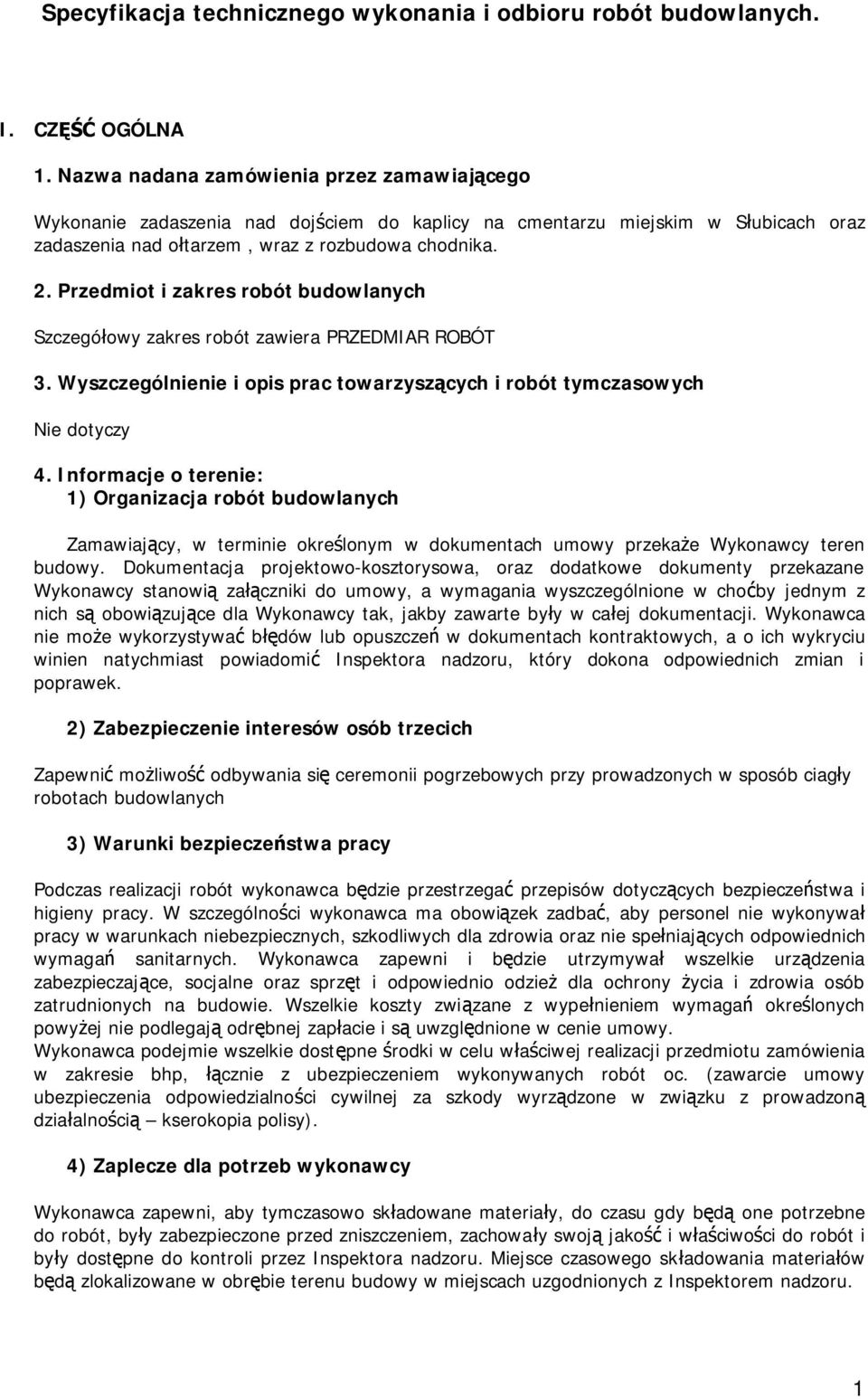

1 Specyfikacja technicznego wykonania i odbioru robót budowlanych. I. CZĘŚĆ OGÓLNA 1. Nazwa nadana zamówienia przez zamawiającego Wykonanie zadaszenia nad dojściem do kaplicy na cmentarzu miejskim w Słubicach oraz zadaszenia nad ołtarzem, wraz z rozbudowa chodnika. 2. Przedmiot i zakres robót budowlanych Szczegółowy zakres robót zawiera PRZEDMIAR ROBÓT 3. Wyszczególnienie i opis prac towarzyszących i robót tymczasowych 4. Informacje o terenie: 1) Organizacja robót budowlanych Zamawiający, w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy. Dokumentacja projektowo-kosztorysowa, oraz dodatkowe dokumenty przekazane Wykonawcy stanowią załączniki do umowy, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak, jakby zawarte były w całej dokumentacji. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora nadzoru, który dokona odpowiednich zmian i poprawek. 2) Zabezpieczenie interesów osób trzecich Zapewnić możliwość odbywania się ceremonii pogrzebowych przy prowadzonych w sposób ciagły robotach budowlanych 3) Warunki bezpieczeństwa pracy Podczas realizacji robót wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednio odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie. Wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umowy. Wykonawca podejmie wszelkie dostępne środki w celu właściwej realizacji przedmiotu zamówienia w zakresie bhp, łącznie z ubezpieczeniem wykonywanych robót oc. (zawarcie umowy ubezpieczenia odpowiedzialności cywilnej za szkody wyrządzone w związku z prowadzoną działalnością kserokopia polisy). 4) Zaplecze dla potrzeb wykonawcy Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zniszczeniem, zachowały swoją jakość i właściwości do robót i były dostępne do kontroli przez Inspektora nadzoru. Miejsce czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru. 1

2 Zamawiający wskaże miejsce poboru wody, energii elektrycznej oraz ustali sposób rozliczenia (podlicznik poboru energii elektrycznej, ryczałt...) Na dostawę energii elektrycznej oraz wody do celów socjalnych zostanie sporządzona odrębna umowa. 5) Warunki dotyczące organizacji ruchu Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. W razie potrzeby Wykonawca uzgodni z Inspektorem nadzoru i odpowiednimi instytucjami projekt organizacji ruchu na czas trwania budowy. Wykonawca rozpocznie realizacje zamówienia z uwzględnieniem potrzeb (w uzgodnieniu) użytkownika w zakresie prawidłowych warunków organizacji ruchu (dotyczy ruchu pieszych, pojazdów zaopatrzenia itp.) 6) Ogrodzenia Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym w miarę potrzeb: ogrodzenia, poręczę, oświetlenie, wszelkie inne środki niezbędne do ochrony robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowy. 7) Zabezpieczenie chodników i jezdni Wykonawca zabezpieczy (wyznaczy) w obrębie prowadzonych robót możliwość korzystania z chodników i drogi dojazdowej do sąsiadujących obiektów, poprzez oznaczenie terenu budowy (tablice informacyjne, taśmy ostrzegawcze... itp.). Zabrania się wykonawcy bez zgody użytkownika na zajęcie powierzchni chodników i jezdni w celu realizacji robót (dotyczy montażu rusztowań, wykopów, składowania materiałów... itp.) 5. Nazwy i kody Nr PKWiU (format zapisu: ) ; Wspólny słownik zamówień CPV Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty w zakresie ogrodzeń, balustrad oraz sprzętu ochronnego Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części 6. Określenia podstawowe, zawierające definicje pojęć i określeń wcześniej nie zdefiniowanych II. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Przedmiot zamówienia realizować ściśle wg załączonej dokumentacji kosztorysowo projektowej. 1. Zadaszenie nad dojściem do kaplicy W I etapie wykonać usunięcie polbruku i wykopy pod stopy fundamentowe. Następnie wykonać podkłady z betonu B-10 w obszarze posadowienia stóp. Na podkładzie z betonu wykonaćdeskowanie stóp i ułożenie zbrojenia wg dok. technicznej. Średnice prętów głownych zbrojenia stopy oraz słupka przedstawiono na rys.konstrukcyjnym. Po zabetonowaniu stopy fundamentowej sztuk 10 przystąpić do wykonania deskowania słupka stopy. 2

3 Wykonąć zbrojenie słupka, zamontować kotwy stalowe gwintowane i dokonać wypełnienia form Betonem B-20 jak stopy. Po zdemontowaniu deskowań słupków i stóp, wykonać dwukrotnie izolację przeciwwilgotnościową powłokową. Następnie zasypać obszar wokół stóp zagęszczając zasypkę warstwami. W II etapie wykonać montaż zadaszenia nad wejściem zcalając poszczególne elementy ramy R-1 przez spawanie. Po wykonaniu konstrukcji zadaszenia wg rys. konstrukcyjnych pomalować dwukrotnie jej powierzchnie minią antykorozyjna kolor szary. Etap końcowy przewiduje montaż pokrycia dachu konstrukcji stalowej powłoką z poliwęglanu jednokomorowego bezpośrednio mocowanego do konstrukcji przy pomocy wkrętów samogwintujących. 2. Zadaszenie nad ołtarzem Wykonać zgodnie z rysunkami technicznymi płyty konstrukcji.. W robotach ziemnych dokonać usunięcia warstwy ziemi oraz rozbiórki części chodnika. Następnie wykonać warstwę podkładu z pospółki i po jej zagęszczeniu warstwę podkładu z betonu B-10 grubości 10 cm. Na podkładzie ułożyć zbrojenie płyty, następnie zabetonować płytę ołtarza. Na jej powierzchni wykonąć ściankę betonową fundament konstrukcji zadaszenia nad ołtarzem. Osadzić słup konstrukcji zadaszenia w ściance i zabetonować podczas jej wykonywania. Wnętrze powstałej niszy wewnątrz płyty wypełnić gruzobetonem, a następnie na niej wykonać posadzkę cementową gr 10 cm. Zamontować konstrukcję stalowa na przygotowanej płycie,mocując poszczególne elementy przez spawanie do słupa i jego poprzecznej płatwi. Po wykonaniu konstrukcji zadaszenia wg rys. konstrukcyjnych pomalować dwukrotnie jej powierzchnie minią antykorozyjną kolor szary. Etap końcowy przewiduje montaż pokrycia dachu konstrukcji stalowej powłoką z poliwęglanu jednokomorowego bezpośrednio mocowanego do konstrukcji przy pomocy wkrętów samogwintujących. 3.Rozbudowa chodnika Po usunięciu robotach ziemnych warstwy ziemi urodzajnej,wykonąć ławy betonowe z oporem oraz ustawić obrzeża chodnikowe 30 x 8 cm.następnie ustawić krawężniki drogowe 15 x 30 cm na podsypce piaskowo-cementowej. Wykonać warstwę odsączającą z piasku zagęszczonego,grubość warstwy 10 cm. Po zagęszczeniu wykonać podsypkę cement.-piaskową gr 3 cm i przystąpić do układania Polbruku grubości 8 cm Behaton szary. Wypełnić spoiny piaskiem drobnym i zagęścić zawibrować powstała powierzchnie chodnika płyta wibracyjną. Wszelkie przewidziane do wbudowania materiały winny posiadać aktualną Ocenę, Atest Państwowego Zakładu Higieny i potwierdzenie zgodności z wymaganiami Polskiej Normy. III. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Inwestor wyda pozwolenie na wprowadzenie niezbędnego sprzętu i maszyn, po przedstawieniu pisemnego zapotrzebowania, akceptacji Pełnomocnika Ochrony i zatwierdzeniu przez Dowódcę 3 bzab DWLąd. 3

4 IV. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Wg potrzeb z uwzględnieniem zastrzeżeń użytkownika (wysokość, szerokość bram wjazdowych). Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Inwestor wyda pozwolenie na wjazd niezbędnego sprzętu transportowego, po przedstawieniu pisemnego zapotrzebowania przez Wykonawcę, akceptacji Pełnomocnika Ochrony i zatwierdzeniu przez Dowódcę 3 bzab DWLąd. V. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonanych robót, za ich zgodność z dokumentacją kosztorysowo-projektową, projektu organizacji robót oraz poleceniami Inspektora nadzoru. Następnie jakiegokolwiek błędu spowodowanego przez Wykonawcę podczas wykonywania robót zostaną, jeśli wymagać tego będzie Inspektor nadzoru, poprawione przez Wykonawcę na własny koszt. Polecenia Inspektora nadzoru dotyczące realizacji robót będą wykonywane przez Wykonawcę nie później niż w czasie przez niego wyznaczonym, pod groźbą wstrzymania robót. Skutki finansowe z tytułu wstrzymania robót w takiej sytuacji ponosi Wykonawca. VI. WYMAGANIA DOTYCZĄCE KONTROLI, BADANIA I ODBIORU Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów. Inspektor nadzoru, po uprzedniej weryfikacji systemu kontroli robót prowadzonych przez Wykonawcę, będzie oceniać zgodność materiałów i robót z wymaganiami specyfikacji technicznej na podstawie wyników badań dostarczonych przez Wykonawcę. Dopuszcza się do użycia tylko te wyroby i materiały, które posiadają certyfikat na znak bezpieczeństwa wykazujący, że zapewnioną zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych, posiadają deklarację zgodności lub certyfikat zgodności z: Polską Normą, aprobatą techniczną w przypadku wyrobów dla których nie ustalono polskiej Normy i które spełniają wymogi specyfikacji technicznej. VII. OPIS SPOSOBU ODBIORU ROBÓT Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją kosztorysowo-projektową i specyfikacja techniczną, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości robót podanych w kosztorysie ofertowym lub gdzie indziej w specyfikacji technicznej nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru. Obmiar gotowych robót będzie przeprowadzony w czasie określonym w umowie. Jednostki obmiaru powinny być zgodne z jednostkami określonymi w dokumentacji projektowo-kosztorysowej. Obmiar robót zanikowych i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt, poprawek bez hamowania ogólnego postępu robót. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i Specyfikacją techniczną. W trakcie odbioru ostatecznego robót, komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbioru robót zanikowych i ulegających zakryciu, zwłaszcza w zakresie robót uzupełniających i robót poprawkowych. W przypadku nie wykonania wyznaczonych robót poprawkowych lub robót uzupełniających w poszczególnych elementach konstrukcyjnych i wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. 4

5 W przypadku stwierdzenia przez komisję, że jakość wykonanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacji projektowej i Specyfikacji technicznej z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja oceni pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy. VIII. OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH IX. DOKUMENTY ODNIESIENIA Dokumenty do odbioru ostatecznego (końcowego) Podstawowym dokumentem jest protokół odbioru ostatecznego robót, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: a) Książki obmiarów (oryginały); b) Deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, certyfikaty na znak bezpieczeństwa zgodnie ze Specyfikacją techniczną. c) Rysunki (dokumentacje) na wykonanie robót towarzyszących np.: przełożenie lini telefonicznej, oświetlenia itp. ( w wypadku konieczności wykonania takich robót) W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponownie termin odbioru ostatecznego. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie. 5
