2 KROK 1 WYBIERZ MODEL JEDNOSTKI WEWNĘTRZNEJ URZĄDZENIA ŚCIENNE MSZ-FH MSZ-EF NOWOŚĆ 25/35 25/35 25/35 25/35/42 MSZ-SF MSZ-GF MSZ-HJ URZĄDZENIA PRZYPODŁOGOWE MFZ-KJ URZĄDZENIA KASETONOWE 1-STRONNE MLZ-KA NOWOŚĆ URZĄDZENIA KASETONOWE 4-STRONNE SLZ-KA 25 URZĄDZENIA KANAŁOWE SEZ-KD 35/50 35/50 35/60 KROK 2 WYBIERZ MODEL JEDNOSTKI ZEWNĘTRZNEJ NOWOŚĆ MUZ-FH25/35VE MUZ-EF25/35VE(H),42VE MUZ-SF25/35/42VE(H) MUFZ-KJ25/35VE MUZ-HJ25/35/50VA NOWOŚĆ MUZ-FH50VE MUZ-EF50VE MUZ-SF/GF50/60/71VE(H) MUFZ-KJ50VE NOWOŚĆ SUZ-KA25/35VA4 NOWOŚĆ SUZ-KA50/60/71VA4

3 SERIA MSZ-FH Urządzenia serii FH dzięki zastosowaniu najnowocześniejszej technologii gwarantują energooszczędną i cichą pracę. Zaawansowane funkcje: czujnik i-see 3D, filtr Plasma Quad i naturalny przepływ powietrza podnoszą poziom komfortu w pomieszczeniu. Wysoka efektywność energetyczna 25/35 25/35 Cicha praca Najnowsza technologia inwerterowa wpływa na około 20% wzrost efektywności energetycznej dla chłodzenia i grzania. Szczególnie odzwierciedla to osiągnięta klasa A+++ według klasyfikacji energooszczedności. Najniższy poziom dźwięku pracy jednostek wewnętrznych został zredukowany dzięki zastosowaniu wentylatora o większej średnicy, który pozwala utrzymać wydajność przy mniejszej prędkości obrotowej silnika. 9,1 5,1 8,9 5,1 7,2 4,6 klasa A (5.1) klasa A (3.4) 25 VE 35 VE MSZ-FH 1 db mniej 20dB 1 db mniej 20dB 1 db mniej 21dB 1 db mniej 21dB MSZ-FA 21dB 21dB 22dB 22dB MSZ-FH 25VE MSZ-FH 35VE MSZ-FH 50VE Tryb I save (temperatura dyżurna) Przy opuszczeniu pomieszczenia możliwe utrzymanie temperatury dyżurnej na poziomie 10 C (np. jako zabezpieczenie przed zamarzaniem wody w rurach). Sprężarka rotacyjna z silnikiem reluktancyjnym prądu stałego Silnik reluktancyjny prądu stałego posiada wirnik wyposażony w silne magnesy neodymowe. Moment magnetyczny wytwarzany przez magnesy neodymowe oraz moment reluktancyjny, wpływają na zwiększenie wydajności pracy. Automatyczna zmiana trybu pracy 20dB Klimatyzator automatycznie przełącza tryb pracy między chłodzeniem i grzaniem w celu utrzymania żądanej temperatury. Automatyczna prędkość wentylatora Sprężarka z silnikiem prądu stałego (wirnik) Magnesy neodymowe Tryb obrotów wentylatora automatycznie dostosowuje prędkość wentylatora jednostki wewnętrznej do warunków aktualnie panujących w pomieszczeniu. Moment magnetyczny + Moment reluktancyjny Automatyczne żaluzje Żaluzje zamykają się automatycznie gdy klimatyzator nie pracuje, całkowicie osłaniając wylot powietrza i tworząc płaską powierzchnię poprawiającą estetykę wyglądu. Interfejs WiFi WiFi Długa instalacja Możliwość sterowania pracą klimatyzatora za pomocą urządzeń np. tablet, smartphone w technologii WiFi. Długie instalacje chłodnicze /do 30 m/ pozwalają na optymalne rozplanowanie rozmieszczenia jednostek i ułatwiają ich montaż. Automatyczny restart MUZ-FH25/35 MUZ-FH50 Funkcja szczególnie użyteczna w czasie przerwy w dostawie prądu. Po przywróceniu zasilania, jednostka automatycznie powróci do pracy. 12 m 15 m 20 m 30 m 32

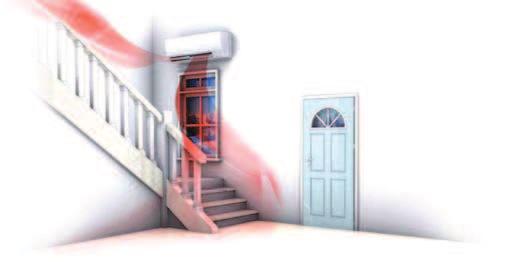

4 Naturalny przepływ powietrza Aby klimatyzator był bezpieczny i zdrowy, przepływ powietrza musi być zbliżony do naturalnego. Mitsubishi Electric opracowało logarytm pracy zespołu wypływu powietrza, aby w sposób idealny zbliżyć go do naturalnego, relaksującego podmuchu. Dostępnych jest aż 5 prędkości ustawienia wentylatora. Oddzielne sterowanie Niezależnie pracujące łopatki pozwalają na zapewnienie jednocześnie komfortowych warunków w pomieszczeniu nawet dwóm użytkownikom. Naturalny przepływ powietrza Górski kurort Kirigamine to najbardziej znany ośrodek turystyczny w Japonii, którego atmosferą z czystym powietrzem zachwycają się tysiące turystów na całym świecie. Mitsubishi Electric oferuje komfortowe warunki kurortu w Twoim domu. W tym celu, zmierzono i poddano analizie parametry naturalnego przepływu powietrza. Wyniki, pozwoliły zaprogramować i kontrolować wentylator jednostek Serii FH tak, by wypływające strugi miały cechy naturalnych strumieni powietrza i stwarzały komfortowe warunki ciszy i spokoju w Twoim pomieszczeniu. 3D i-see Sensor (sterowanie za pomocą termografii) Jednostki wewnętrzne Serii FH posiadają czujnik i-see Sensor 3D, który umożliwia stworzenie komfortowych warunków przy maksymalnej efektywności energetycznej. Pirometryczny pomiar temperatury w różnych punktach pomieszczenia odbywa się z wykorzystaniem czujnika, który składa się z 8 aktywnych elementów pomiarowych ułożonych pionowo. Czujnik pozwala podzielić pokój na 752 pola i przeskanować go przestrzennie 3D. i-see Sensor 3D z wykorzystaniem termografii wykrywa obecność osób w pomieszczeniu. Inteligentny czujnik i-see 3D umożliwia skierowanie klimatyzowanego powietrza na obecnych w pomieszczeniu ludzi lub wokół nich. Tryb oszczędzania energii jest włączany, gdy nikogo nie ma w pokoju. Przepływ strumienia skierowany obok człowieka Przepływ strumienia skierowany na człowieka 8 aktywnych elementów pomiarowych Przepływ powietrza obok użytkownika - może być przydatny w trybie chłodzenia, gdy strumień wydaje się zbyt silny lub zimny. Opływowy strumień kierowany bezpośrednio na użytkownika - może być przydatny, gdy trzeba szybko tworzyć komfortowe warunki np. w trybie ogrzewania, gdy pomieszczenie nie zostało podgrzane. 8 x 94 pola Funkcja oszczędzania energii Funkcja ta jest oparta na zasadzie obecności ludzi w pomieszczeniu. Jeśli czujnik wykryje, że pomieszczenie jest puste, wówczas system automatycznie przełącza się w tryb oszczędzania energii. 33

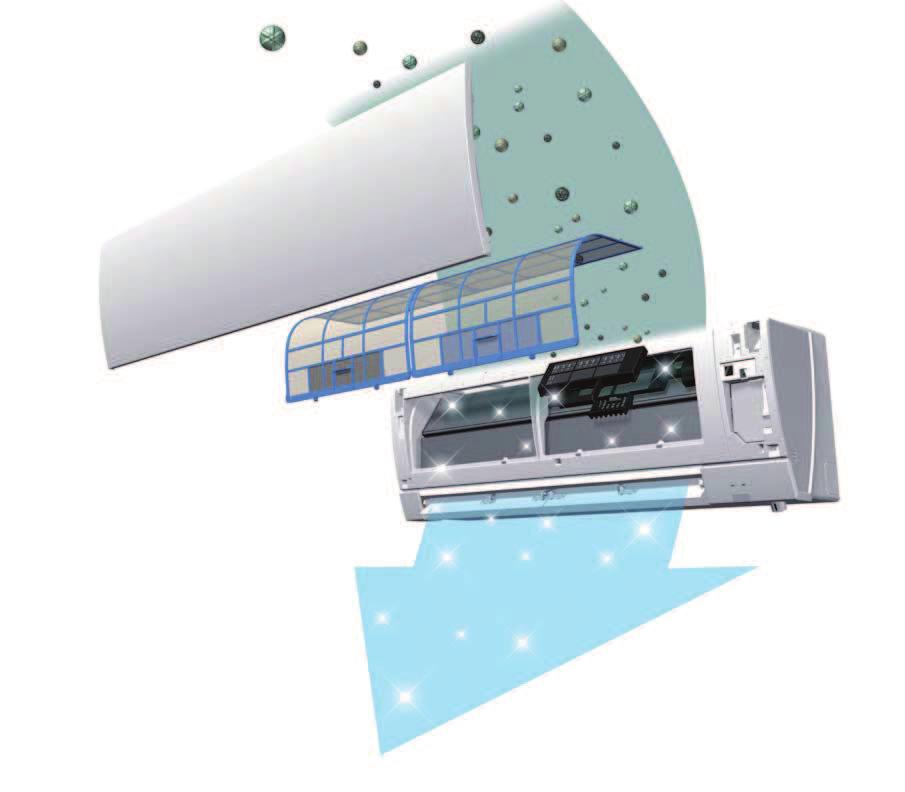

5 Klimatyzatory serii FH wyposażone są w najnowocześniejsze technologie oczyszczenia powietrza, które redukują skalę zanieczyszczenia powietrza tak, aby było czyste i świeże. Unikalny system oczyszczania powietrza Plasma Quad działa w 4 kierunkach - usuwa bakterie, wirusy, alergeny i kurz. Bakterie Wirusy (Nr badania) (Nr badania) Alergeny Kurz (Nr badania) (Nr badania) Zasięg działania Duży Pyłki Bakterie Zarodniki pleśni Rozmiar cząsteczki Kurz Alergeny Wirusy Nieprzyjemne zapachy Wirusy Zapach zwierząt Woń odpadów Mały Zapach ryb PLAZMOWE OCZYSZCZANIE POWIETRZA System filtracji Plasma Quad, który jest zamontowany wewnątrz jednostki generuje plazmę, która przyczynia się do oczyszczania powietrza w pomieszczeniu. Elektrody wykonane z wolframu o wysokiej wydajności i trwałości wykorzystują wyładowania elektryczne. Tworząc silne pole elektryczne niszczą nawet bakterie i wirusy. Powietrze przepływające przez filtr plazmowy jest oczyszczane, a wirusy i bakterie neutralizowane. Nowy, płaski kształt powierzchni filtra plazmowego w porwaniu do filtra zbudowanego na okręgu przyczynia się do większej powierzchni czynnej filtra. Funkcja plazmowego usuwania nieprzyjemnych zapachów wirusy powietrze bakterie pył Okrągły kształt pola: Ø50 mm Skuteczność neutralizacji: 89% 94% 99% 99% plazma Płaski kształt pola: 400 x 50 mm czyste powietrze 34

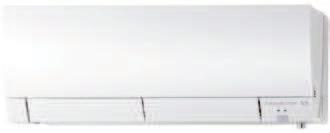

6 PREMIUM MSZ-FH TYP ŚCIENNY MUZ-FH25/35VE MUZ-FH50VE MSZ-FH25VE MSZ-FH35VE MSZ-FH50VE zewnętrzna MUZ-FH25VE MUZ-FH35VE MUZ-FH50VE Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 2,5 3,5 5,0 min-max kw Pobór mocy nominalny kw 0,485 0,820 1,38 EER 5,15 4,27 3,62 obliczeniowa kw 2,5 3,5 5,0 Roczne zużycie energii elektrycznej (*2) kwh/rok ,1 8,9 7,2 ErP klasa energetyczna A+++ A+++ A++ nominalna kw 3,2 4,0 6,0 min-max kw Pobór mocy nominalny kw 0,580 0,800 1,48 COP 5,52 5,00 4,05 (Średniosezonowe) temp. obliczeniowa kw 3.0(-10ºC) 3.6(-10ºC) 4.5(-10ºC) temp. punktu biwalentnego kw 3.0(-10ºC) 3.6(-10ºC) 4.5(-10ºC) temp. graniczna kw 2.5(-15ºC) 3.2(-15ºC) 5.2(-15ºC) dodat. źródła ciepła kw 0.0(-10ºC) 0.0(-10ºC) 0.0(-10ºC) Roczne zużycie energii elektrycznej (*2) kwh/rok ,1 5,1 4,6 ErP klasa energetyczna A+++ A+++ A++ Maksymalny prąd pracy A 10,0 10,0 14,0 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,029 0,029 0,031 Maksymalny prąd pracy A 0,4 0,4 0,4 Wymiary wys.*szer.*głęb. mm 305(+17)*925* (+17)*925* (+17)*925*234 Waga kg 13,5 13,5 13,5 Przepływ powietrza* chłodzenie m3/min 3.9/4.7/6.3/8.6/ /4.7/6.3/8.6/ /7.4/8.6/10.1/12.4 grzanie m3/min 4.0/4.7/6.4/9.2/ /4.7/6.4/9.2/ /7.2/9.0/11.2/14.6 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm 550*800* *800* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min 31,3 33,6 48,8 grzanie m3/min 31,3 33,6 51,3 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A 9,6 9,6 13,6 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35/ / /12.7 Maks. długość/ Maks. różnica poziomów m 20/12 20/12 30/15 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC -10 ~ ~ ~ +46 grzanie ºC -15 ~ ~ ~ +24 Akcesoria Filtr enzymowy MAC-2330FT-E MAC-2330FT-E MAC-2330FT-E Filtr zapachowy MAC-3000FT-E MAC-3000FT-E MAC-3000FT-E Pompka skroplin Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 IBOX-BAC-MBRTU-100 ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym SCHEMATY Standard E12 F28426 Dane wymiarowe str. 142 i

7 SERIA MSZ-EF NOWOŚĆ Stworzony jako uzupełnienie dla nowoczesnych wystrojów wnętrz, klimatyzator Kirigamine ZEN dostępny jest w trzech kolorach, gwarantujących naturalne dopasowanie, niezależnie od miejsca montażu. Typoszereg stylowych modeli dopasowanych do każdego wystroju wnętrz Jednostki wewnętrzne o opływowych kształtach charakteryzują wymowne srebrne, ukośne krawędzie, podkreślające wyszukany styl i jakość. W połączeniu z imponująco niskim zużyciem energii i cichą pracą oraz wysoką wydajnością, urządzenia te stanowią najlepsze uzupełnienie zróżnicowanej architektury wnętrz, gwarantując jednocześnie maksymalną oszczędność miejsca i energii. Energooszczędna praca 25/35 25/35/42 Wszystkie modele serii osiągnęły Klasę A według klasyfikacji energooszczędności, przyczyniając się do obniżenia zużycia energii w domach, biurach i wielu innych obiektach. Typoszereg obejmuje modele z szerokiego zakresu wydajności i możliwości montażu, ogrom zastosowań gwarantuje idealne dopasowanie do potrzeb każdego użytkownika. J. J. zewnętrzna Klasa A dla pojedynczych jednostek MUZ-EF25/35VE(H) MUZ-EF42/50VE MSZ-EF18VE - MSZ-EF22VE - MSZ-EF25VE A+++/A++ MSZ-EF35VE A+++/A++ MSZ-EF42VE A++/A++ MSZ-EF50VE A++/A+ Kompatybilność MXZ 2D33VA 2D40VA 2D53VA(H) 3D54VA 3D68VA 4D72VA 4D83VA 5D102VA 6C122VA 8B140/160VA Komfort ciszy przez cały dzień Oszczędny tryb czuwania Zaawansowana nastawa obrotów wentylatora Tryb cichej pracy, zapewnia super cichą pracę na poziomie 21dB dla modeli EF18/22/25/35. Ta wyjątkowa funkcja czyni serię Kirigamine ZEN, idealnym rozwiązaniem w każdej sytuacji. Urządzenia klimatyzacyjne zużywają energię elektryczną nawet w czasie, gdy nie pracują (w tzw. trybie czuwania). Mitsubishi Electric oprócz obniżenia ilości zużywanej energii podczas pracy jednostki, nie zapomniało o obniżeniu energii zużywanej podczas trybu czuwania. 1W 10W 21dB Koncepcja najwyższej klasy wyglądu zewnętrznego i funkcjonalności Jednostki wewnętrzne Kirigamine ZEN zachowują smukły kształt nawet podczas pracy. Jedyna zauważalna zmiana to ruchomy wylot powietrza. Urządzenie zachowuje swój atrakcyjny wygląd przez cały czas. (25/35) Jednostki zewnętrzne dla zimnych regionów Jednostki zewnętrzne typu Split oprócz modeli standardowych dostępne są również w wersji do pracy jako jedyne źródło ciepła z gwarancją pracy do -20 C. Jednostki standardowe Jednostki wyposażone w grzałki Zamknięty Otwarty MUZ-EF25/35VE MUZ-EF25/35VEH 36

8 PREMIUM DESIGNE MSZ-EF TYP ŚCIENNY VEB - czarny MUZ-EF25/35VE(H),42VE MUZ-EF50VE VES - srebrny VEW - biały MSZ-EF18VE* MSZ-EF22VE* MSZ-EF25VE* MSZ-EF35VE* MSZ-EF42VE* MSZ-EF50VE* zewnętrzna dla połączeń z jednostkami MXZ MUZ-EF25VE(H) MUZ-EF35VE(H) MUZ-EF42VE MUZ-EF50VE Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 1,8 2,2 2,5 3,5 4,2 5,0 min-max kw Pobór mocy nominalny kw - - 0,545 0,910 1,280 1,560 EER - - 4,59 3,85 3,28 3,21 obliczeniowa kw - - 2,5 3,5 4,2 5,0 Roczne zużycie energii elektrycznej (*2) kwh/rok ,5 8,5 7,7 7,2 ErP klasa energetyczna - - A+++ A+++ A++ A++ nominalna kw 3,3 2,4 3,2 4,0 5,4 5,8 min-max kw Pobór mocy nominalny kw - - 0,700 0,955 1,460 1,565 COP - - 4,57 4,19 3,70 3,71 (Średniosezonowe) temp. obliczeniowa kw (-10ºC) 2.9(-10ºC) 3.8(-10ºC) 4.2(-10ºC) temp. punktu biwalentnego kw (-10ºC) 2.9(-10ºC) 3.8(-10ºC) 4.2(-10ºC) temp. graniczna kw (-15ºC) (1.6(-20ºC)) 2.4(-15ºC) (1.7(-20ºC)) 3.4(-15ºC) 3.5(-15ºC) dodat. źródła ciepła kw (-10ºC) 0.0(-10ºC) 0.0(-10ºC) 0.0(-10ºC) Roczne zużycie energii elektrycznej (*2) kwh/rok (730) 882 (910) ,7 (4,6) 4,6 (4,5) 4,6 4,5 ErP klasa energetyczna - - A++ A++ (A+) A++ A+ Maksymalny prąd pracy A - - 7,3 8,5 9,5 12,4 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,027 0,027 0,027 0,031 0,031 0,034 Maksymalny prąd pracy A 0,3 0,3 0,3 0,3 0,3 0,4 Wymiary wys.*szer.*głęb. mm 299*895* *895* *895* *895* *895* *895*195 Waga kg 11,5 11,5 11,5 11,5 11,5 11,5 Przepływ powietrza* chłodzenie m3/min 4.0/4.6/6.3/8.3/ /4.6/6.3/8.3/ /4.6/6.3/8.3/ /4.6/6.3/8.3/ /6.6/7.7/8.9/ /6.8/7.9/9.3/11.0 grzanie m3/min 4.0/4.6/6.2/8.9/ /4.6/6.2/8.9/ /4.6/6.2/8.9/ /4.6/6.2/8.9/ /6.3/7.8/9.9/ /7.3/9.0/11.1/13.2 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm *800* *800* *800* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min ,6 33,6 35,2 44,6 grzanie m3/min ,2 33,6 33,6 44,6 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A - - 7,0 8,2 9,2 12,0 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm / / / / 12.7 Maks. długość/ Maks. różnica poziomów m /12 20/12 20/12 30/15 Rekomendowane zakresy pracy (zewnętrzne) *Dostępne obudowy: VEW - biała, VES - srebrna, VEB - czarna Akcesoria chłodzenie ºC ~ ~ ~ ~ +46 grzanie ºC (-20) ~ (-20) ~ ~ ~ +24 Filtr enzymowy MAC-2320FT-E MAC-2320FT-E MAC-2320FT-E MAC-2320FT-E MAC-2320FT-E MAC-2320FT-E Pompka skroplin Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 IBOX-BAC-MBRTU-100 ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym SCHEMATY Standard E12 M42426 Dane wymiarowe str. 142 i

9 SERIA MSZ-SF/GF MSZ-SF Standardowe jednostki MSZ-SF/GF charakteryzują się wysokim poziomem energooszczędności i zdumiewająco cichą pracą. Urządzenia z szerokiego typoszeregu tej serii zapewniają komfortowe warunki w pomieszczeniu zgodnie z Twoimi wymaganiami. MSZ-GF Klasa energetyczna A osiągnięta dla wszystkich modeli, w całym zakresie wydajności Wszystkie jednostki serii, od modeli 25 o niskiej wydajności do 71 o wysokiej wydajności, przekroczyły Klasę A według klasyfikacji energooszczędności. Stosowane w domach, np. w sypialniach lub salonach, niewielkich obiektach komercyjnych jak biura, nasze klimatyzatory przyczyniają się do obniżenia zużycia energii. 7,6 4,4 7,2 4,4 7,5 4,4 7,2 4,4 6,8 4,3 6,8 4,2 klasa A (5.1) klasa A (3.4) MSZ-SF25VE MSZ-SF35VE MSZ-SF42VE MSZ-SF50VE MSZ-GF60VE MSZ-GF71VE Szeroki typoszereg Dostępnych jest osiem różnych jednostek wewnętrznych (modele 15-71) oraz dwadzieścia jeden jednostek zewnętrznych (modele MUZ i MXZ), dla zaspokojenia zróżnicowanego zapotrzebowania na klimatyzację. MSZ-SF15/20VA MSZ-SF25/35/42/50VE MSZ-GF60/71VE Tryb I save (temperatura dyżurna) Eleganckie i kompaktowe Uproszczona funkcja programowania umożliwiająca przywrócenie preferowanej (ustawionej wcześniej) temperatury, po naciśnięciu jednego przycisku na pilocie. Wciśnij ten sam przycisk ponownie i natychmiast powrócisz do poprzedniej nastawy temperatury. Opuszczając pomieszczenie, idąc spać lub w innych sytuacjach, przycisk ten pozwala korzystać z mądrej, dostosowanej do potrzeb klimatyzacji. Wygodna funkcja wpływająca na komfortowe i oszczędne warunki pracy. Atrakcyjny wygląd i wysoka jakość wykończenia to cechy nowych, eleganckich modeli jednostek wewnętrznych. Prosty i ergonomiczny, prostokątny kształt oraz czysta biel obudowy wyróżniają tę konstrukcję, doskonale komponującą się z niemal każdym wystrojem wnętrz. Idealnie dopasowana do montażu nad drzwiami o szerokości 800 mm. MSZ-SF25/35/42/50VE 22 o c 18 o c 800mm Tylko 798mm * W przypadku MSZ-SF25-50 * Temperaturę można ustawić na poziomie 10 C dla grzania w trybie i save (z wyjątkiem podłączenia jednostki MXZ-8B140/160V(Y)A). Oszczędny tryb czuwania Interfejs WiFi WiFi Możliwość sterowania pracą klimatyzatora za pomocą urządzeń np. tablet, smartphone w technologii WiFi. Urządzenia klimatyzacyjne zużywają energię elektryczną nawet w czasie, gdy nie pracują (w tzw. trybie czuwania). Mitsubishi Electric oprócz obniżenia ilości zużywanej energii podczas pracy jednostki, nie zapomniało o obniżeniu energii zużywanej podczas trybu czuwania. 1W 10W 38

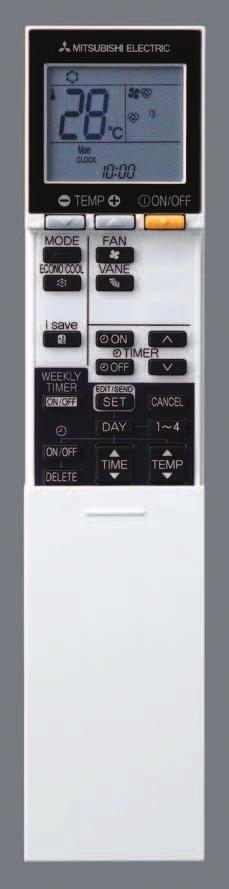

10 Filtr nano-platynowy Filtr ten zawiera cząsteczki platynowo-ceramiczne w skali nano, generujące trwały efekt usuwania bakterii i nieprzyjemnych zapachów. Zwiększony rozmiar powierzchni trójwymiarowej to większa powierzchnia filtracji. Te cechy wyróżniają filtr nano-platynowy, pod względem lepszej efektywności gromadzenia kurzu niż w przypadku filtrów konwencjonalnych. Pierwszorzędna skuteczność oczyszczania powietrza zwiększa komfort w pomieszczeniu o kolejny poziom. * Filtr można myć w wodzie (bez utraty efektywności filtrowania powietrza) Powierzchnia trójwymiarowa (falista) Jednostki zewnętrzne dla zimnych regionów (25/35/42/50) Jednostki zewnętrzne typu Split oprócz modeli standardowych dostępne są również w wersji dla zimnych regionów wyposażonych w inteligentny system sterowanie, zapobiegający zamarzaniu tacy ociekowej agregatu. Jednostki standardowe Jednostki wyposażone w grzałki MUZ-SF25/35/42VE MUZ-SF50VE MUZ-SF25/35/42VEH MUZ-SF50VEH Funkcja wbudowanego programatora tygodniowego TYDZ. W prosty sposób, ustaw żądane temperatury i czas uruchomienia/zatrzymania pracy, dostosowując działanie klimatyzatora do stylu życia. Korzystanie z programatora pozwala ograniczyć zużycie energii, ponieważ klimatyzator będzie sam, automatycznie wyłączał się i regulował nastawę temperatury. Przykładowy wzorzec pracy (zima/tryb grzania) Pn Wt Śr Cz Pt So N WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C Automatyczna zmiana na pracę z wysoką mocą w czasie pobudki WYŁ. WYŁ. WYŁ. WYŁ. WYŁ. WŁ. 18 C WŁ. 18 C Automatyczne wyłączenie w godzinach pracy W południe jest cieplej więc nastawa temperatury jest niższa WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C WŁ. 20 C Automatyczne zwiększenie nastawy Automatyczne włączenie, zsynchronizowane z powrotem do domu temperatury, dostosowane do czasu gdy temperatura zewnętrzna jest niska (w godzinach snu) WŁ. 18 C WŁ. 18 C WŁ. 18 C WŁ. 18 C WŁ. 18 C WŁ. 18 C WŁ. 18 C Automatyczne zmniejszenie temperatury na czas snu dla energooszczędnej pracy w nocy Ustawienia Ustawienia wzorca: wprowadź do czterech ustawień dla każdego dnia Ustawienia: włączenie/wyłączenie pracy nastawa temperatury *Nie można ustawiać trybu pracy. Prosta konfiguracja za pomocą dedykowanych przycisków Pilot wyposażony jest w przyciski przeznaczone wyłącznie do nastawy programatora tygodniowego. Wzorce pracy tworzy się prosto i szybko. Jak ustawiać programator tygodniowy WCIŚNIJ WCIŚNIJ WCIŚNIJ WCIŚNIJ Gotowy do konfiguracji WCIŚNIJ Wybierz dzień WCIŚNIJ Wybierz okres WCIŚNIJ Zakończenie Wciśnij ON/OFF Ustaw czas Ustaw temperaturę Rozpocznij od wciśnięcia przycisku SET i postępuj zgodnie z instrukcjami aby ustawić żądane wzorce. Po wprowadzeniu wszystkich wymaganych wzorców, skieruj pilota na jednostkę wewnętrzną i ponownie wciśnij przycisk SET. (Wciśnij przycisk SET dopiero po wprowadzeniu wszystkich niezbędnych wzorców do pamięci pilota. Wciśnięcie przycisku CANCEL przerwie proces konfiguracji bez przesłania wzorców pracy do jednostki wewnętrznej.) Przekazanie wzorców pracy programatora tygodniowego do jednostki wewnętrznej zajmuje kilka sekund. Trzymaj pilota skierowanego na jednostkę wewnętrzną do czasu przesłania wszystkich danych. 39

11 CLASSIC MSZ-SF TYP ŚCIENNY MUZ-SF25/35/42VE(H) MUZ-SF50VE(H) MSZ-SF15VA MSZ-SF20VA MSZ-SF25VE MSZ-SF35VE MSZ-SF42VE MSZ-SF50VE zewnętrzna dla połączeń z jednostkami MXZ MUZ-SF25VE(H) MUZ-SF35VE(H) MUZ-SF42VE(H) MUZ-SF50VE(H) Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 1,5 2,0 2,5 3,5 4,2 5,0 min-max kw Pobór mocy nominalny kw - - 0,600 1,080 1,340 1,660 EER - - 4,17 3,24 3,13 3,01 obliczeniowa kw - - 2,5 3,5 4,2 5,0 Roczne zużycie energii elektrycznej (*2) kwh/rok ,6 7,2 7,5 7,2 ErP klasa energetyczna - - A++ A++ A++ A++ nominalna kw 1,7 2,2 3,2 4,0 5,4 5,8 min-max kw Pobór mocy nominalny kw - - 0,780 1,030 1,580 1,700 COP - - 4,10 3,88 3,42 3,41 (Średniosezonowe) temp. obliczeniowa kw (-10ºC) 2.9(-10ºC) 3.8(-10ºC) 4.2(-10ºC) temp. punktu biwalentnego kw (-10ºC) 2.9(-10ºC) 3.8(-10ºC) 4.2(-10ºC) temp. graniczna kw (-15ºC) (1.6(-20ºC)) 2.2(-15ºC) (1.6(-20ºC)) 3.4(-15ºC) (2.2(-20ºC)) 3.4(-15ºC) (2.3(-20ºC)) dodat. źródła ciepła kw (-10ºC) 0.0(-10ºC) 0.0(-10ºC) 0.0(-10ºC) Roczne zużycie energii elektrycznej (*2) kwh/rok (790) 923 (948) 1215 (1242) 1351 (1380) - - 4,4 (4,3) 4,4 (4,3) 4,4 (4,3) 4,4 (4,3) ErP klasa energetyczna - - A+ A+ A+ A+ Maksymalny prąd pracy A - - 8,4 8,5 9,5 12,3 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,017 0,019 0,024 0,027 0,027 0,035 Maksymalny prąd pracy A 0,17 0,19 0,2 0,3 0,3 0,3 Wymiary wys.*szer.*głęb. mm 250*760* *760* *798* *798* *798* *798*195 Waga kg 7,7 7, Przepływ powietrza* chłodzenie m3/min 3.5/3.9/4.6/5.5/ /3.9/4.6/5.5/ /4.1/5.6/7.2/ /4.1/5.6/7.2/ /5.8/6.7/7.9/ /6.2/7.0/8.2/9.9 grzanie m3/min 3.7/4.4/5.0/6.0/ /4.4/5.0/6.0/ /4.1/6.7/8.2/ /4.1/6.7/8.3/ /5.8/7.2/9.1/ /6.4/8.0/9.8/12.0 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm *800* *800* *800* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min ,1 35,9 35,2 44,6 grzanie m3/min ,7 35,9 33,6 44,6 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A - - 8,2 8,2 9,2 12,0 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35 / / / / / / 12.7 Maks. długość/ Maks. różnica poziomów m /12 20/12 20/12 30/15 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC ~ ~ ~ ~ +46 grzanie ºC (-20) ~ (-20) ~ (-20) ~ (-20) ~ +24 Akcesoria Filtr enzymowy - - MAC-2320FT-E MAC-2320FT-E MAC-2320FT-E MAC-2320FT-E Narzędzia do czyszczenia jednostki MAC-093SS-E MAC-093SS-E Pompka skroplin - - Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 IBOX-BAC-MBRTU-100 ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym Standard E12 K90426 dla MSZ-SF15/20 E12 F95426 dla MSZ-SF25-50 SCHEMATY Dane wymiarowe str. 142 i

12 CLASSIC MSZ-GF TYP ŚCIENNY MUZ-GF60/71VE MSZ-GF60VE MSZ-GF71VE zewnętrzna MUZ-GF60VE MUZ-GF71VE Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 6,1 7,1 min-max kw Pobór mocy nominalny kw 1,79 2,13 EER 3,41 3,33 obliczeniowa kw 6,1 7,1 Roczne zużycie energii elektrycznej (*2) kwh/rok ,8 6,8 ErP klasa energetyczna A++ A++ nominalna kw 6,8 8,1 min-max kw Pobór mocy nominalny kw 1,81 2,23 COP 3,76 3,63 (Średniosezonowe) temp. obliczeniowa kw 4.6(-10ºC) 6.7(-10ºC) temp. punktu biwalentnego kw 4.6(-10ºC) 6.7(-10ºC) temp. graniczna kw 3.7(-15ºC) 5.4(-15ºC) dodat. źródła ciepła kw 0.0(-10ºC) 0.0(-10ºC) Roczne zużycie energii elektrycznej (*2) kwh/rok ,3 4,2 ErP klasa energetyczna A+ A+ Maksymalny prąd pracy A 14,5 16,6 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,062 0,058 Maksymalny prąd pracy A 0,5 0,5 Wymiary wys.*szer.*głęb. mm 325*1100* *1100*238 Waga kg Przepływ powietrza* chłodzenie m3/min 9.8/11.3/13.4/15.6/ /11.5/13.3/15.4/17.8 grzanie m3/min 9.8/11.3/13.4/15.6/ /11.5/13.3/15.4/17.8 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm 880*840* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min 49,2 50,1 grzanie m3/min 49,2 48,2 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A 14,0 16,1 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35/ /15.88 Maks. długość/ Maks. różnica poziomów m 30/15 30/15 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC -10 ~ ~ +46 grzanie ºC -15 ~ ~ +24 Akcesoria Filtr enzymowy MAC-2310FT-E MAC-2310FT-E Narzędzia do czyszczenia jednostki MAC-093SS-E MAC-093SS-E Pompka skroplin Zetflow ZF-1 Zetflow ZF-1 Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 IBOX-BAC-MBRTU-100 ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym SCHEMATY Standard E12 J61426 Dane wymiarowe str. 143 i

13 SERIA MSZ-HJ Kompaktowe, wysokowydajne jednostki wewnętrzne i zewnętrzne oraz zaawansowane technologie inwerterowe gwarantują nadzwyczajną oszczędność energii i komfort we wszystkich pomieszczeniach. Ponowne wykorzystanie rur Zastosowanie wyjątkowego oleju HAB (alkilobenzen) umożliwia ponowne wykorzystanie istniejących przewodów chłodniczych po systemach klimatyzacji na czynnik R22, bez konieczności ich czyszczenia. Zaawansowane sterowanie inwerterowe efektywna praca bez przerw Zastosowanie najnowszych technologii inwerterowych Mitsubishi Electric umożliwia automatyczną regulację obciążenia urządzeń zgodnie z zapotrzebowaniem. Pozwala to ograniczyć nadmierne zużycie energii elektrycznej, a jednostki są zaliczane do klasy energetycznej A. 5,1 5,1 3,8 3,8 6,0 4,2 klasa A (5.1) klasa A (3.4) MSZ-HJ 25VA MSZ-HJ 35VA MSZ-HJ 50VA Cicha praca Cisza i relaks w zasięgu. Hałas pracy nie przekracza 22dB. Praca jest tak cicha, że aż trudno się zorientować czy klimatyzator jest załączony. Szeroki zakres pracy Wydajny rozruch jednostek pozwala na szybkie wyeliminowane różnicy między temperaturą ustawioną, a rzeczywiście panującą w pomieszczeniu. Zarówno w przypadku chłodzenia w najcieplejsze dni lata jak i grzania w mroźne zimowe noce, po osiągnięciu żądanej temperatury jest ona utrzymywana, zapewniając niezmienny komfort w pomieszczeniu. l Rekomendowany zakres pracy 80dB 40dB Tylko 22dB 10dB MSZ- HJ25VA MSZ- HJ35VA 1,3kW 0,9kW 1,4kW 1,1kW Punkt nominalny 3,0kW 3,5kW 3,5kW 4,1kW REGULACJA Elegancka konstrukcja z płaskim panelem przednim : MSZ-HJ25VA/35VA/50VA Atrakcyjna konstrukcja płaskiego panelu zastosowana z przodu jednostki wewnętrznej. Prosty wygląd komponuje się z estetyką pomieszczenia. Jednostki wewnętrzne i zewnętrzne są kompaktowe pod względem szerokości, co znacznie ułatwia montaż w wąskich, ograniczonych przestrzeniach. 42

14 ECONOMY MSZ-HJ TYP ŚCIENNY MUZ-HJ25/35VA MUZ-HJ50VA MSZ-HJ25VA MSZ-HJ35VA MSZ-HJ50VA zewnętrzna MUZ-HJ25VA MUZ-HJ35VA MUZ-HJ50VA Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki wewnętrznej nominalna kw 2,5 3,15 5,0 min-max kw Pobór mocy nominalny kw 0,730 1,040 2,050 EER 3,42 3,03 2,44 obliczeniowa kw 2,5 3,1 5,0 Roczne zużycie energii elektrycznej (*2) kwh/rok ,1 5,1 6,0 ErP klasa energetyczna A A A+ nominalna kw 3,15 3,6 5,4 min-max kw Pobór mocy nominalny kw 0,870 0,995 1,480 COP 3,62 3,62 3,65 (Średniosezonowe) temp. obliczeniowa kw 1.9(-10ºC) 2.4(-10ºC) 3.8(-10ºC) temp. punktu biwalentnego kw 1.9(-10ºC) 2.4(-10ºC) 3.8(-10ºC) temp. graniczna kw 1.9(-10ºC) 2.4(-10ºC) 3.8(-10ºC) dodat. źródła ciepła kw 0.0(-10ºC) 0.0(-10ºC) 0.0(-10ºC) Roczne zużycie energii elektrycznej (*2) kwh/rok ,8 3,8 4,2 ErP klasa energetyczna A A A+ Maksymalny prąd pracy A 5,8 6,5 9,8 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,020 0,021 0,037 Maksymalny prąd pracy A 0,3 0,3 0,4 Wymiary wys.*szer.*głęb. mm 290*799* *799* *799*232 Waga kg Przepływ powietrza* chłodzenie m3/min 3.8/5.5/7.3/ /5.7/7.8/ /9.1/11.1/12.9 grzanie m3/min 3.5/5.5/7.5/ /5.5/7.5/ /8.3/11.1/14.3 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm 538*699* *699* *800*285 Waga kg Przepływ powietrza chłodzenie m3/min 31,5 31,5 36,3 grzanie m3/min 31,5 31,5 34,8 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A 5,5 6,2 9,2 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35/ / /12.7 Maks. długość/ Maks. różnica poziomów m 20/12 20/12 20/12 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC +15 ~ ~ ~ +46 grzanie ºC -10 ~ ~ ~ +24 Akcesoria Pompka skroplin Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Indywidualne Przewodowy - Programowalny - Prosty - Dotykowy - - Centralne Sterowniki Sterowanie BMS TG2000A - LonWorks - ModBus - KNX - Protokół BacNET - SMS - WiFi - M-NET - Sygnały cyfrowe - SCHEMATY Dane wymiarowe str. 143 i 146 Standard E12 J

15 SERIA MFZ-KJ NOWOŚĆ Wysoka wydajność, energooszczędność oraz konstrukcja harmonizująca z przestrzenią mieszkalną podnoszą wartość pomieszczenia. Prosta, płaska konstrukcja Nierówna powierzchnia została wygładzona, dzięki czemu uzyskano uproszczoną konstrukcję o linearnym pięknie, komponującą się z każdego rodzaju wnętrzem. Dzięki szczególnej konfiguracji uzyskano płaską formę i elegancki wygląd Konstrukcja dwumodułowa przystosowana do różnych wariantów montażu Widok zainstalowanego urządzenia Standard Prosta, symetryczna konstrukcja 600mm Genialna konstrukcja zapewniająca nawiew powietrza przy podłodze Częściowa zabudowa 750mm Podstawa z możliwością demontażu 145 mm 215 mm Zdemontowanie podstawy podkreśli elegancką formę korpusu urządzenia Żaluzje wielokierunkowego nawiewu powietrza Trzy specjalnie wyprofilowanie żaluzje sterują nawiewem powietrza i pozwalają na dowolną konfigurację komfortu, zgodnie z preferencjami. Podczas grzania Podczas chłodzenia Swobodna regulacja strumienia powietrza Szybki wzrost temperatury Ciepłe powietrze jest wywiewane dołem a następnie zasysane z powrotem do urządzenia aby szybko podnieść temperaturę wywiewanego powietrza. *Dostępny jest również nawiew w dół, jak w grzaniu. Doskonała energooszczędność 25 Programator tygodniowy (wprowadzony w odpowiedzi na zapotrzebowanie rynku) Współczynniki klasa A+++ (25) oraz klasa A+ (25/35/50) osiągnięto dzięki rozwojowi skupionemu na zgodności z europejskimi normami dotyczącymi produktów związanych z energią. 8,5 4,5 8,1 4,4 6,5 4,3 MFZ-KJ25VE MFZ-KJ35VE MFZ-KJ50VE klasa A (5.1) klasa A (3.4) Standardowymi funkcjami programatora tygodniowego jest nastawa czasu uruchomienia i zakończenia pracy oraz regulacja temperatury. Możliwe jest ustawienie aż 8 wzorców dziennie. Łatwy montaż i serwisowanie Do montażu jednostki wewnętrznej wykorzystaj naszą oryginalną płytę montażową, następnie ustal miejsce montażu. Proste poziomowanie zapobiega ewentualnemu uszkodzeniu powierzchni ściany. Długa instalacja, od 20 do 30 metrów, eliminuje obawy o odległość montażu jednostki zewnętrznej. Wyposażenie urządzeń w funkcję automatycznej diagnozy, oraz tryb przywoływania rejestru, pozwala na szybkie i bezproblemowe usunięcie usterki. 44

16 PREMIUM MFZ-KJ TYP PRZYPODŁOGOWY MUFZ-KJ25/35VE MUFZ-KJ50VE MFZ-KJ25VE MFZ-KJ35VE MFZ-KJ50VE zewnętrzna MUFZ-KJ25VE MUFZ-KJ35VE MUFZ-KJ50VE Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 2,5 3,5 5,0 min-max kw 0,5-3,4 0,5-3,7 1,6-5,7 Pobór mocy nominalny kw 0,540 0,940 1,410 EER 4,63 3,72 3,55 obliczeniowa kw 2,5 3,5 5,0 Roczne zużycie energii elektrycznej (*2) kwh/rok ,5 8,1 6,5 ErP klasa energetyczna A+++ A++ A++ nominalna kw 3,4 4,3 6,0 min-max kw 1,2-4,6 1,2-5,5 2,2-8,2 Pobór mocy nominalny kw 0,770 1,100 1,610 COP 4,42 3,91 3,73 (Średniosezonowe) temp. obliczeniowa kw 3.4 (-10ºC) 3.5 (-10ºC) 4,4 (-10ºC) temp. punktu biwalentnego kw 3.4 (-10ºC) 3.5 (-10ºC) 4,4 (-10ºC) temp. graniczna kw 2.4 (-15ºC) 2.9 (-15ºC) 6,0 (-15ºC) dodat. źródła ciepła kw 0.0 (-10ºC) 0.0 (-10ºC) 0.0 (-10ºC) Roczne zużycie energii elektrycznej (*2) kwh/rok ,5 4,4 4,3 ErP klasa energetyczna A+ A+ A+ Maksymalny prąd pracy A 9,4 9,4 14,0 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,016 0,016 0,038 Maksymalny prąd pracy A 0,17 0,17 0,34 Wymiary wys.*szer.*głęb. mm 600*750* *750* *750*215 Waga kg Przepływ powietrza* chłodzenie m3/min 3.9/4.9/5.9/7.1/ /4.9/5.9/7.1/ /6.7/8.0/9.3/10.6 grzanie m3/min 3.9/5.1/6.2/7.7/ /5.1/6.2/7.7/ /7.4/9.4/11.6/14.0 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm 550*800* *800* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min 31,3 31,3 45,8 grzanie m3/min 33,6 33,6 45,8 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A 9,2 9,2 13,6 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35/ / /12,70 Maks. długość/ Maks. różnica poziomów m 20/12 20/12 30/15 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC -10 ~ ~ ~ +46 grzanie ºC -15 ~ ~ ~ +24 Akcesoria Pompka skroplin Zetflow ZF-1 Zetflow ZF-1 Zetflow ZF-1 Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 IBOX-BAC-MBRTU-100 ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym SCHEMATY Standard T2W ECD426 Dane wymiarowe str. 143 i

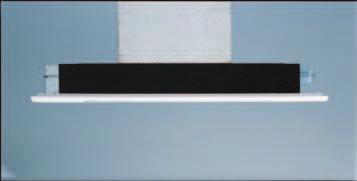

17 SERIA MLZ-KA Jednostki kasetonowe 1-stronne w typoszeregu urządzeń serii Multi-Split zapewniają doskonałe dopasowanie do wymiarów i wystroju wnętrza każdego pomieszczenia. Montaż w zabudowie sufitu Montaż w zabudowie sufitu nie psuje wystroju wnętrza. Montaż jednostki nad głową jest doskonałym rozwiązaniem, gdy oświetlenie zostało zamontowane na środku pomieszczenia a wyposażenie jak np. półki z książkami zajmują powierzchnię ścian. Wąska konstrukcja Konstrukcja nowej jednostki to zaledwie 175 mm wysokości. Gwarantuje łatwy montaż nawet w sytuacji, gdy niskie przestrzenie między sufitowe ograniczają powierzchnię montażu. Zostały również ograniczone wymagania odnośnie przestrzeni serwisowej, wprowadzając kolejną redukcję wymiarów niezbędnych do wykonania montażu. Nastawa wydatku powietrza w zależności od wysokości sufitu Dwa poziomy wyboru wydatku powietrza dostosowane do określonej wysokości sufitu. Jest to kluczowa funkcja wpływająca na skuteczną regulację, kiedy nawiew powietrza jest zbyt słaby lub za silny z powodu niedostosowania pracy do wysokości sufitu. Automatyczna praca żaluzji Za pomocą pilota można sterować wlotem powietrza, regulując kierunek nawiewu w lewo, prawo, w górę lub w dół. Ulepszona metoda sterowania wylotem powietrza rozwiązuje problem przeciągów. Model Prosty montaż została wyposażona w elementy ułatwiające montaż i pozwalające skrócić czas potrzebny na jego wykonanie. Na przykład, wbudowana pompka skroplin (wysokość podnoszenia 500 mm), umożliwia elastyczne podłączenie wężyka skroplin w przestrzeni międzysufitowej. Poza tym, ten model klimatyzatorów eliminuje potrzebę stosowania taśm termoizolacyjnych po podłączeniu rurek pod osłoną odpływu skroplin. Użytkownik nie musi się już obawiać uciążliwego kapania skroplin. Odpowiednio zaprojektowana płyta montażowa ułatwia podwieszenie jednostki. 46

18 CLASSIC MLZ-KA TYP KASETONOWY 1-STRONNY MLZ-KA25VA MLZ-KA35VA MLZ-KA50VA zewnętrzna dla jednostek MXZ Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 2,5 3,5 4,8 min-max kw Pobór mocy nominalny kw EER obliczeniowa kw Roczne zużycie energii elektrycznej (*2) kwh/rok ErP klasa energetyczna nominalna kw 3,4 4,0 6,0 min-max kw Pobór mocy nominalny kw COP (Średniosezonowe) temp. obliczeniowa kw temp. punktu biwalentnego kw temp. graniczna kw dodat. źródła ciepła kw Roczne zużycie energii elektrycznej (*2) kwh/rok ErP klasa energetyczna Maksymalny prąd pracy A zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,04 0,04 0,04 Maksymalny prąd pracy A 0,3 0,3 0,3 Wymiary (maskownica) wys.*szer.*głęb. mm 175*1102*360 (34*1200*414) 175*1102*360 (34*1200*414) 175*1102*360 (34*1200*414) Waga (maskownica) kg 15 (3,5) 15 (3,5) 15 (3,5) Przepływ powietrza* chłodzenie m3/min 7.2/8.0/ /8.4/ /9.8/11.4 grzanie m3/min 7.0/8.2/9.2 7,7-8,8-9,9 8.8/10.3/11.8 Poziom dźwięku (SPL)* chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm Waga kg Przepływ powietrza chłodzenie m3/min grzanie m3/min Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm Maks. długość/ Maks. różnica poziomów m Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC grzanie ºC Akcesoria Maskownica MLP-440W MLP-440W MLP-440W Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 IBOX-BAC-MBRTU-100 ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym SCHEMATY Standard T2W 0A8426 Dane wymiarowe str

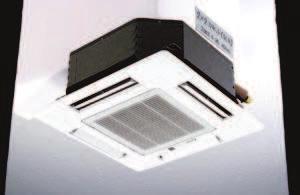

19 SERIA SLZ-KA Kompaktowe, lekkie jednostki kasetonowe z 4-stronnym wypływem powietrza, do montażu w przestrzeni międzysufitowej, gwarantują maksymalny komfort poprzez równomierne rozprowadzenie powietrza po całym pomieszczeniu. Dopasowane do kasetonów sufitowych Szerokość atrakcyjnych jednostek kasetonowych serii SLZ z 4-stronnym wypływem powietrza wynosi 570 mm. Rozmiar i kształt idealnie odpowiada wymiarom standardowego kasetonu sufitowego 600 x 600 mm, a lekka konstrukcja, ważąca zaledwie 17 kg, ułatwia montaż. Zwarta konstrukcja dopasowana do wymiarów standardowego modułu sufitu podwieszanego (600 x 600 mm). SLZ-KA35VAQ Mniejsza o 270mm w porównaniu z PLA-RP35BA 570mm 570mm Uchwyt pod zawiesie Rozstaw zawiesi 530 Zawiesia Teownik Panel sufitu (Jednostki: mm) Wymagany właz inspekcyjny Mniejsza o 23mm w porównaniu z PLA-RP35BA Zaawansowane sterowanie inwerterowe efektywna praca bez przerw 35/50 Zastosowanie najnowszych technologii inwerterowych Mitsubishi Electric umożliwia automatyczną regulację obciążenia urządzeń zgodnie z zapotrzebowaniem. Pozwala to ograniczyć nadmierne zużycie energii elektrycznej, a jednostki mogą być zaliczane do klasy energetycznej A. Doprowadzenie świeżego powietrza Specjalny otwór w korpusie jednostki pozwala na podłączenie kanału doprowadzającego świeże powietrze z zewnątrz. Wlot świeżego powietrza Szczegółowy rysunek otworu wlotowego Objętość dostarczanego powietrza Spręż : P [Pa] 50 0 Przepływ powietrza: Q [m 3 /min] hole Nacięty otwór Otwór do wybicia Rurka skroplin Moduł sterujący Przewody chłodnicze Powierzchnia sufitu Uwaga: objętość dostarczanego powietrza nie powinna przekraczać 20% całkowitego przepływu powietrza aby zapobiec kondensacji. MULTI (Jednoczesna praca wielu jednostek) Do jednej jednostki zewnętrznej można podłączyć kilka jednostek wewnętrznych (w zależności od kombinacji urządzeń, możliwe jest podłączenie maksymalnie 4 jednostek; jakkolwiek wszystkie jednostki wewnętrzne muszą pracować z tymi samymi ustawieniami). 48

20 PREMIUM SLZ-KA TYP KASETONOWY 4-STRONNY SUZ-KA25/35VA4 SUZ-KA50VA4 SLZ-KA25VAQ2 SLZ-KA35VAQ SLZ-KA50VAQ zewnętrzna SUZ-KA25VA4 SUZ-KA35VA4 SUZ-KA50VA4 Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 2,6 3,5 4,6 min-max kw 1,5-3,2 1,4-3,9 2,3-5,2 Pobór mocy nominalny kw 0,700 1,020 1,430 EER 3,71 3,43 3,22 obliczeniowa kw 2,6 3,5 4,6 Roczne zużycie energii elektrycznej (*2) kwh/rok ,8 5,1 5,1 ErP klasa energetyczna B A A nominalna kw 3,2 4,0 5,0 min-max kw 1,3-4,5 1,7-5,0 1,7-6,5 Pobór mocy nominalny kw 0,850 1,090 1,550 COP 3,76 3,67 3,23 obliczeniowa kw 2,2 2,6 3,6 (Średniosezonowe) temp. obliczeniowa kw 2,0 (-10ºC) 2,3 (-10ºC) 3,2 (-10ºC) temp. punktu biwalentnego kw 2,0 (-7ºC) 2,3 (-7ºC) 3,2 (-7ºC) temp. graniczna kw 2,0 (-10ºC) 2,3 (-10ºC) 3,2 (-10ºC) dodat. źródła ciepła kw 0,2 0,3 0,4 Roczne zużycie energii elektrycznej (*2) kwh/rok ,9 3,9 3,8 ErP klasa energetyczna A A A Maksymalny prąd pracy A 7,4 8,2 12,7 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,085 0,085 0,085 Maksymalny prąd pracy A 0,4 0,4 0,7 Wymiary (maskownica) wys.*szer.*głęb. mm 235*570*570 (20*650*650) 235*570*570 (20*650*650) 235*570*570 (20*650*650) Waga (maskownica) kg 17 (3) 17 (3) 17 (3) Przepływ powietrza* chłodzenie m3/min 8/9/11 8/9/11 8/9/11 Poziom dźwięku (SPL)* chłodzenie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm 550*800* *800* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min 32,6 36,3 44,6 grzanie m3/min 34,7 34,8 44,6 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A 7,0 8,2 12,0 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35 / / / 12.7 Maks. długość/ Maks. różnica poziomów m 20/12 20/12 30/30 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC -15 ~ ~ ~ +46 grzanie ºC -15 ~ ~ ~ +24 Akcesoria Maskownica SLP-2ALW SLP-2ALW SLP-2ALW Sterowanie* Indywidualne Centralne BMS Przewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 Serwer BacNET ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E PAC-SA88HA Opis: ON/OFF, impuls 20 ma; Praca - 12V DC; Alarm - 12 VDC PAC-SE55RA - Opis: zdalny ON/OFF; blokada pilota MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym SCHEMATY Standard E Dane wymiarowe str. 144 i

21 SERIA SEZ-KD Zwarty typ jednostki umożliwia jej zgrabne wpasowanie pod obniżonym sufitem, a tym samym ekonomiczne wykorzystanie miejsca montażu. System zabudowy w wąskiej przestrzeni Model kanałowy umożliwia montaż w przestrzeni międzysufitowej, gdzie tylko kratki wlotu i wylotu są widoczne na jego powierzchni. Pomaga to w znacznym stopniu zachować oryginalny wystrój pomieszczenia. Wymiary jednostki uległy zmniejszeniu w porównaniu z poprzednim modelem (SEZ-KA), co wpłynęło na redukcję przestrzeni montażowej oraz ułatwienie zabudowy w suficie w budynkach, gdzie dominowała zasada odkrytego montażu jednostek nieprzeznaczonych do zabudowy. Klasa energetyczna A 35/50 35/60 Cicha praca Zastosowanie najnowocześniejszych rozwiązań w technologii inwerterowej pozwoliło osiągnąć klasę A efektywności energetycznej wszystkich modeli w typoszeregu. Większy wybór prędkości wentylatora i poziomu sprężu Poziom dźwięku pracy jednostek wewnętrznych został zredukowany do zaledwie 22 db zapewniając komfortowe warunki w pomieszczeniu. Wyposażenie wentylatora w silnik prądu stałego umożliwia wybór trzech prędkości wentylatora (Low-Mid-High) oraz czterech poziomów sprężu ( Pa) zgodnie z wymogami różnych zastosowań. 22dB SEZ-KD25-71VAQ 5/15/35/50 Pa Możliwość zastosowania pompki skroplin (opcja) Pompka skroplin (PAC-KE07DM-E) została dodana do typoszeregu urządzeń jako część opcjonalna. Zastosowanie tej pompki umożliwia montaż wężyka o długości do 550 mm. Sprężarka rotacyjna z silnikiem reluktancyjnym prądu stałego 30Pa 30dB 31dB 32dB 33dB 15Pa 23dB 29dB 29dB 29dB Silnik reluktancyjny prądu stałego posiada wirnik wyposażony w silne magnesy neodymowe. Moment magnetyczny wytwarzany przez magnesy neodymowe oraz moment reluktancyjny, wpływają na zwiększenie wydajności pracy. Automatyczny restart Funkcja szczególnie użyteczna w czasie przerwy w dostawie prądu. Po przywróceniu zasilania, jednostka automatycznie powróci do pracy. Sprężarka z silnikiem prądu stałego (wirnik) Magnesy neodymowe Automatyczna zmiana trybu pracy Moment magnetyczny + Moment reluktancyjny Klimatyzator automatycznie przełącza tryb pracy między chłodzeniem i grzaniem w celu utrzymania żądanej temperatury. 50

22 PREMIUM SEZ-KD TYP KANAŁOWY SUZ-KA25/35VA4 SUZ-KA50/60/71VA4 SEZ-KD25VAQ SEZ-KD35VAQ SEZ-KD50VAQ SEZ-KD60VAQ SEZ-KD71VAQ zewnętrzna SUZ-KA25VA4 SUZ-KA35VA4 SUZ-KA50VA4 SUZ-KA60VA4 SUZ-KA71VA4 Czynnik chłodniczy / Zasilanie: (V/faza/Hz); źródło R410A(*1) / 230 / 1 /50; do jednostki zewnętrznej nominalna kw 2,5 3,5 5,1 5,6 7,1 min-max kw 1,5-3,2 1,4-3,9 2,3-5,6 2,3-6,3 2,8-8,3 Pobór mocy nominalny kw 0,730 1,010 1,580 1,740 2,210 EER 3,42 3,47 3,23 3,22 3,21 obliczeniowa kw 2,5 3,5 5,1 5,6 7,1 Roczne zużycie energii elektrycznej (*2) kwh/rok ,2 5,6 5,7 5,2 5,2 ErP klasa energetyczna A A+ A+ A A nominalna kw 2,9 4,2 6,4 7,4 8,1 min-max kw 1,3-4,5 1,7-5,0 1,7-7,2 2,5-8,0 2,6-10,4 Pobór mocy nominalny kw 0,803 1,130 1,800 2,200 2,268 COP 3,61 3,72 3,56 3,36 3,57 obliczeniowa kw 2,2 2,8 4,6 5,5 6,0 (Średniosezonowe) temp. obliczeniowa kw 1,9 (-10ºC) 2,5 (-10ºC) 4,1 (-10ºC) 4,8 (-10ºC) 5,3 (-10ºC) temp. punktu biwalentnego kw 1,9 (-7ºC) 2,5 (-7ºC) 4,1 (-7ºC) 4,8 (-7ºC) 5,3 (-7ºC) temp. graniczna kw 1,9 (-10ºC) 2,5 (-10ºC) 4,1 (-10ºC) 4,8 (-10ºC) 5,3 (-10ºC) dodat. źródła ciepła kw 0,3 0,3 0,5 0,7 0,7 Roczne zużycie energii elektrycznej (*2) kwh/rok ,8 4,0 3,9 4,1 3,8 ErP klasa energetyczna A A+ A A+ A Maksymalny prąd pracy A 7,4 8,7 12,7 14,7 17,0 zewnętrzna Orurowanie chłodnicze Pobór prądu nominalny kw 0,040 0,050 0,070 0,070 0,100 Maksymalny prąd pracy A 0,4 0,5 0,7 0,7 0,9 Wymiary wys.*szer.*głęb. mm 200*790* *990* *990* *1190* *1190*700 Waga kg Przepływ powietrza* chłodzenie m3/min 6/7/9 7/9/11 10/13/15 12/15/18 12/16/20 Spręż Pa 5 / 15 / 35 / 50 5 / 15 / 35 / 50 5 / 15 / 35 / 50 5 / 15 / 35 / 50 5 / 15 / 35 / 50 Poziom dźwięku (SPL)* chłodzenie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Wymiary wys.*szer.*głęb. mm 550*800* *800* *840* *840* *840*330 Waga kg Przepływ powietrza chłodzenie m3/min 32,6 36,3 44,6 40,9 50,1 grzanie m3/min 34,7 34,8 44,6 49,2 48,2 Poziom dźwięku (SPL) chłodzenie db(a) grzanie db(a) Poziom dźwięku (PWL) chłodzenie db(a) Maksymalny prąd pracy A 7,0 8,2 12,0 14,0 16,1 Wielkość zabezpieczenia elektrycznego A Średnica ciecz/gaz mm 6.35 / / / / / Maks. długość/ Maks. różnica poziomów m 20/12 20/12 30/30 30/30 30/30 Rekomendowane zakresy pracy (zewnętrzne) chłodzenie ºC -15 ~ ~ ~ ~ ~ +46 grzanie ºC -15 ~ ~ ~ ~ ~ +24 Akcesoria Pompka skroplin PAC-KE07DM-E PAC-KE07DM-E PAC-KE07DM-E PAC-KE07DM-E PAC-KE07DM-E Sterowanie* Indywidualne Centralne BMS Przewodowy Bezprzewodowy Dotykowy Sterowniki TG2000A Protokół Sygnały cyfrowe Programowalny Prosty Nadajnik Odbiornik LonWorks ModBus KNX BacNET SMS WiFi M-NET PAR-U02MEDA - Dotykowy PAR-SL97A-E PAR-SA9CA-E AT-50A AG-150A PAC-YG50ECA EB-50GU GB-50ADA-J jednostka sterująca ME-AC-LON-1 ME-AC-MBS-1-2I10 ME-AC-KNX-1-V2 Serwer BacNET ME-AC-SMS-32 MAC-557IF-E MAC-333IF-E/MAC-399IF-E PAC-SA88HA Opis: ON/OFF, impuls 20 ma; Praca - 12V DC; Alarm - 12 VDC PAC-SE55RA - Opis: zdalny ON/OFF; blokada pilota MAC-333IF-E Opis: zdalny ON/OFF * Tabela przedstawia przykładowe możliwości sterowania Mitsubishi Electric - w sprawie doboru skontaktuj się z Doradcą Techniczno-Handlowym PAR-SL97A-E + PAR-SA9CA-E SCHEMATY Dane wymiarowe str. 145 i
