OBSŁUGA PROGRAMU SWD ST W ZAKRESIE STATYSTYCZNYM st. kpt. mgr inż. Wiktor Gawroński

Transkrypt

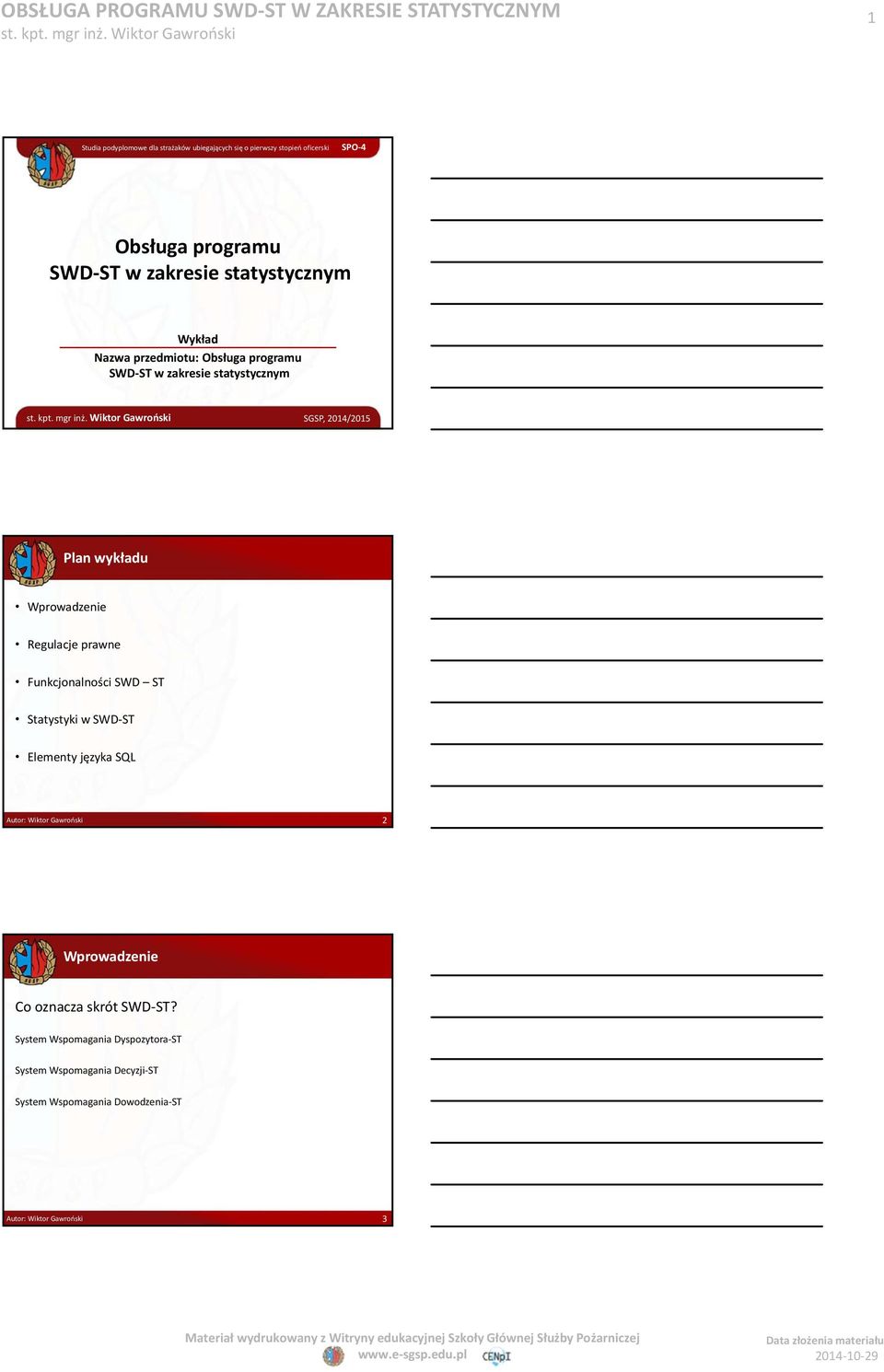

1 1 Studia podyplomowe dla strażaków ubiegających się o pierwszy stopień oficerski SPO 4 Obsługa programu SWD ST w zakresie statystycznym Wykład Nazwa przedmiotu: Obsługa programu SWD ST w zakresie statystycznym SGSP, 2014/2015 Plan wykładu Wprowadzenie Regulacje prawne Funkcjonalności SWD ST Statystyki w SWD ST Elementy języka SQL 2 Wprowadzenie Co oznacza skrót SWD ST? System Wspomagania Dyspozytora ST System Wspomagania Decyzji ST System Wspomagania Dowodzenia ST 3

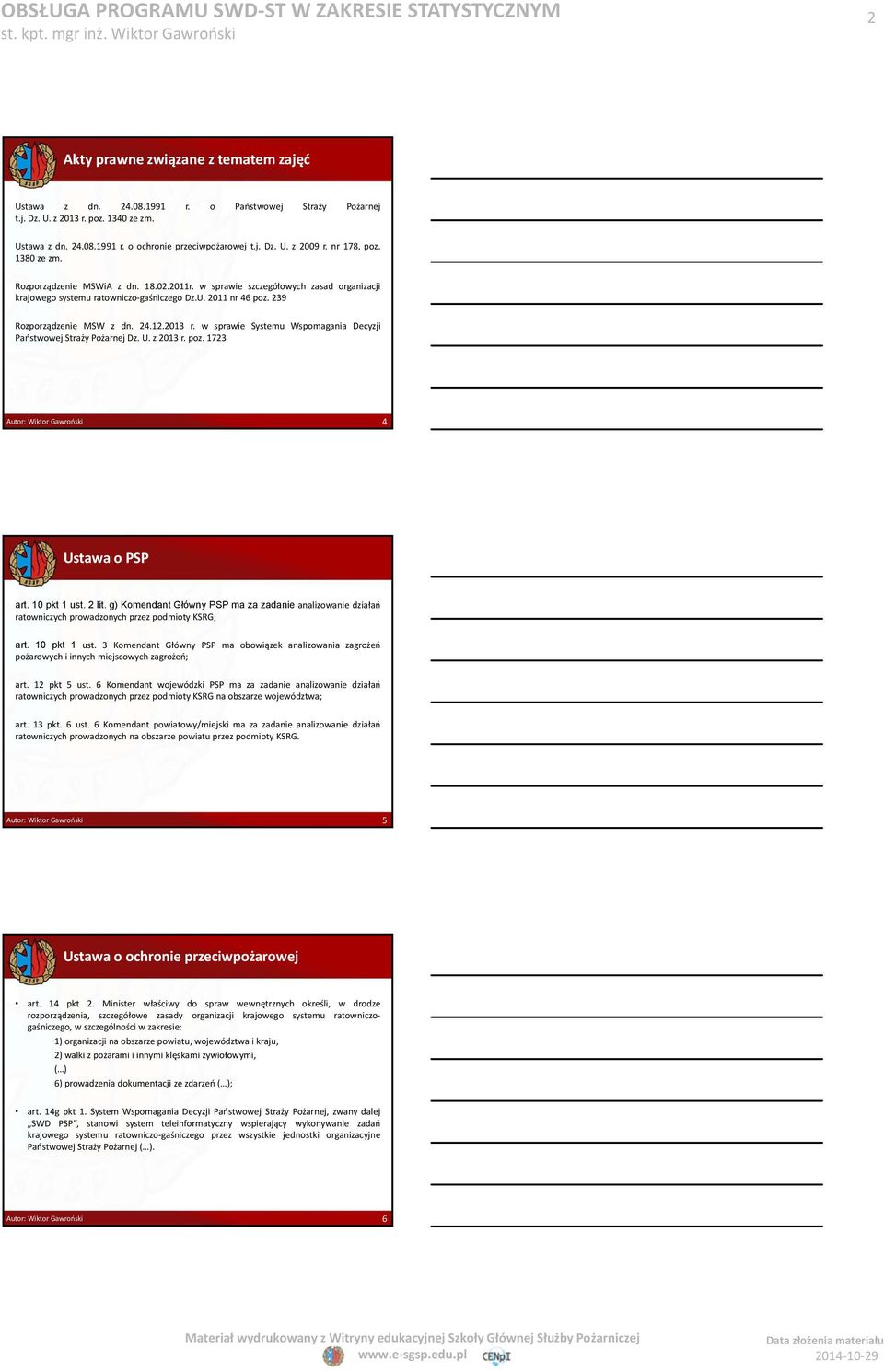

2 2 Akty prawne związane z tematem zajęć Ustawa z dn r. o Państwowej Straży Pożarnej t.j. Dz. U. z 2013 r. poz ze zm. Ustawa z dn r. o ochronie przeciwpożarowej t.j. Dz. U. z 2009 r. nr 178, poz ze zm. Rozporządzenie MSWiA z dn r. w sprawie szczegółowych zasad organizacji krajowego systemu ratowniczo gaśniczego Dz.U nr 46 poz. 239 Rozporządzenie MSW z dn r. w sprawie Systemu Wspomagania Decyzji Państwowej StrażyPożarnej Dz. U. z 2013 r. poz Ustawa o PSP art. 10 pkt 1 ust. 2 lit. g) Komendant Główny PSP ma za zadanie analizowanie działań ratowniczych prowadzonych przez podmioty KSRG; art. 10 pkt 1 ust. 3 Komendant Główny PSP ma obowiązek analizowania zagrożeń pożarowych i innych miejscowych zagrożeń; art. 12 pkt 5 ust. 6 Komendant wojewódzki PSP ma za zadanie analizowanie działań ratowniczych prowadzonych przez podmioty KSRG na obszarze województwa; art. 13 pkt. 6 ust. 6 Komendant powiatowy/miejski ma za zadanie analizowanie działań ratowniczych prowadzonych na obszarze powiatu przez podmioty KSRG. 5 Ustawa o ochronie przeciwpożarowej art. 14 pkt 2. Minister właściwy do spraw wewnętrznych określi, w drodze rozporządzenia, szczegółowe zasady organizacji krajowego systemu ratowniczogaśniczego, w szczególności w zakresie: 1) organizacji na obszarze powiatu, województwa i kraju, 2) walki z pożarami i innymi klęskami żywiołowymi, ( ) 6) prowadzenia dokumentacji ze zdarzeń ( ); art. 14g pkt 1. System Wspomagania Decyzji Państwowej Straży Pożarnej, zwany dalej SWD PSP, stanowi system teleinformatyczny wspierający wykonywanie zadań krajowego systemu ratowniczo gaśniczego przez wszystkie jednostki organizacyjne Państwowej StrażyPożarnej ( ). 6

3 3 Rozporządzenie w sprawie szczegółowych zasad organizacji KSRG 3. Organizacja ksrg przez Komendanta Głównego PSP, na obszarze kraju, obejmuje w szczegolności: ( ) 5) opracowanie zasad ewidencjonowania zdarzeń; Ksrg na obszarze powiatu i województwa działa odpowiednio w oparciu o powiatowy lub wojewódzki plan ratowniczy, zwane dalej planami ratowniczymi Opracowanie planów ratowniczych poprzedza się przeprowadzeniem analiz: 1) zagrożeń mogących wystąpić na obszarze powiatu i wojewodztwa; 2) zabezpieczenia operacyjnego na obszarze powiatu i wojewodztwa Podmioty ksrg prowadzą ewidencję zdarzeń, podczas których prowadziły działania ratownicze Komendanci Państwowej Straży Pożarnej prowadzą i przechowują dokumentację działań ratowniczych Kierujący sporządza informację ze zdarzenia, której wzór stanowi załącznik nr 6 do rozporządzenia. 43. Dokumentacja działań ratowniczych oraz dokumentacja funkcjonowania ksrg jest prowadzona w formie pisemnej lub w elektronicznym systemie przetwarzania. 8 Rozporządzenie w sprawie SWD PSP 4. SWD PSP posiada funkcjonalności umożliwiające: ( ) 5) sporządzanie dokumentacji z prowadzonych działań; ( ) 10) generowanie analiz, raportów, zestawień i statystyk; ( ) 9

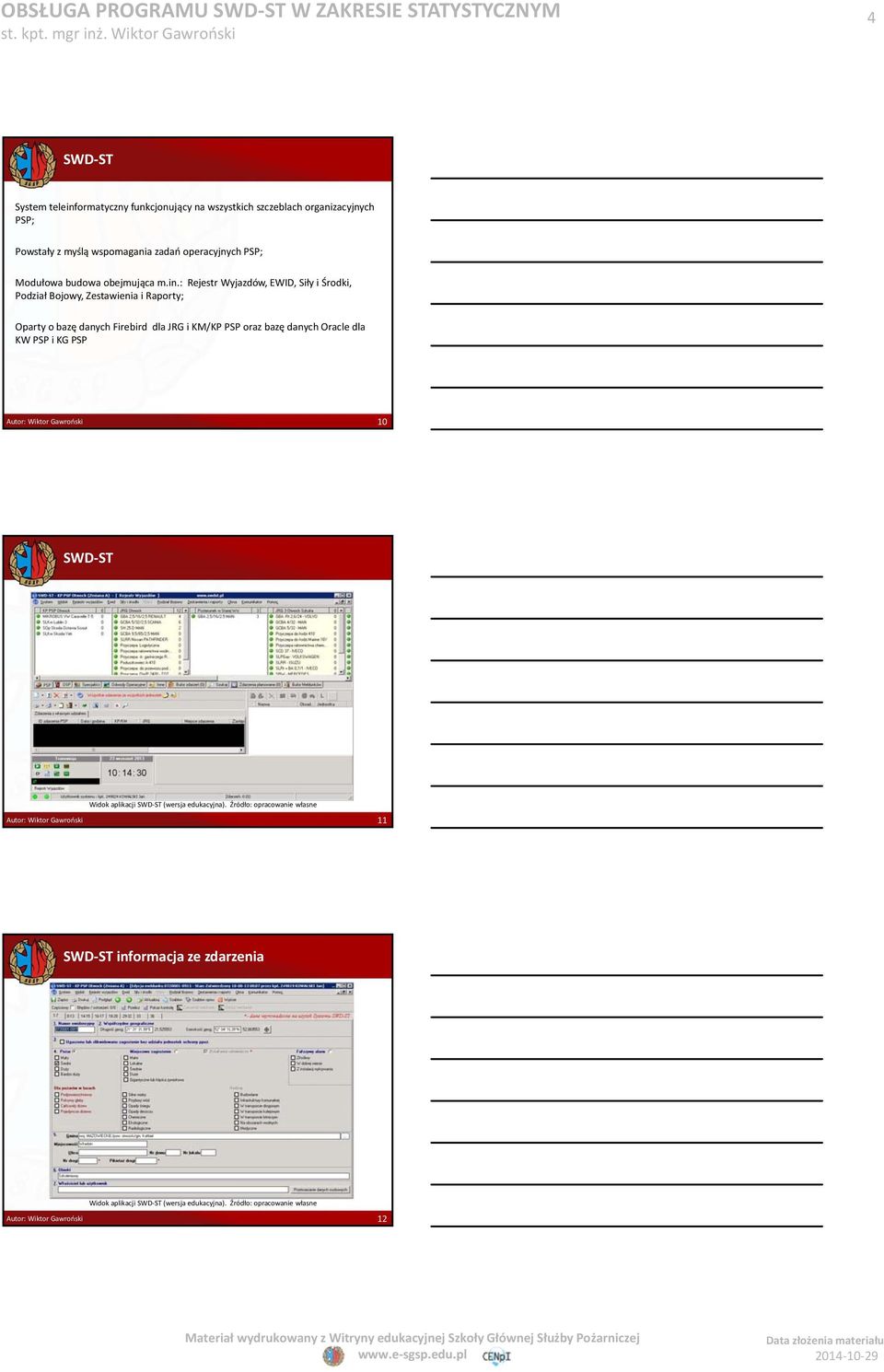

4 4 SWD ST System teleinformatyczny funkcjonujący na wszystkich szczeblach organizacyjnych PSP; Powstały z myślą wspomagania zadań operacyjnych PSP; Modułowa budowa obejmująca m.in.: Rejestr Wyjazdów, EWID, Siły i Środki, Podział Bojowy, Zestawienia i Raporty; Oparty o bazę danych Firebird dla JRG i KM/KP PSP oraz bazę danych Oracle dla KW PSP i KG PSP 10 SWD ST 11 12

5

6

7 7 19 Statystyki i zestawienia w SWD ST EWID SWD ST Zestawienia ST 20 Moduł EWID Przeglądanie meldunków 21

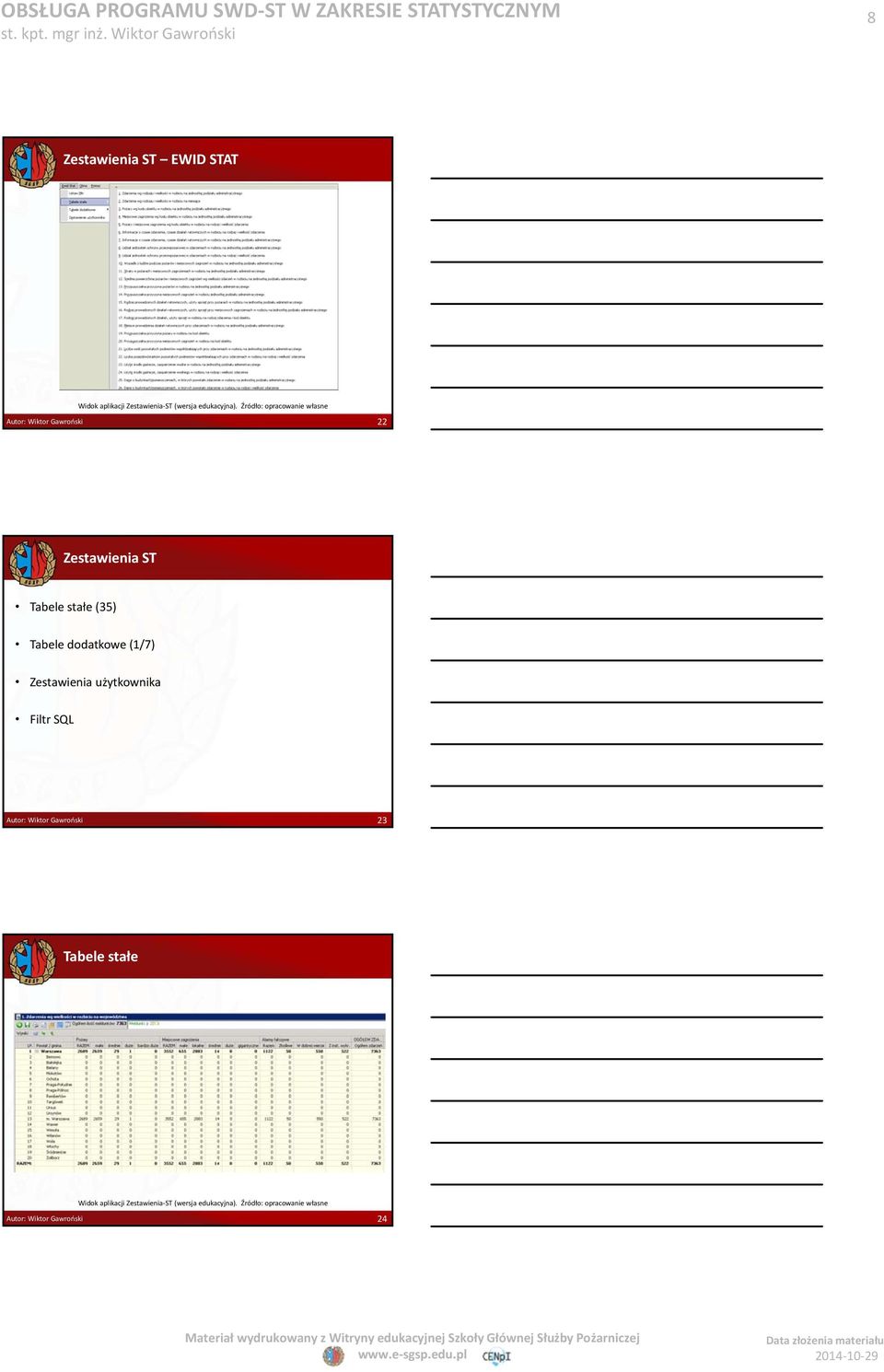

8 8 Zestawienia ST EWID STAT Widok aplikacji Zestawienia ST (wersja edukacyjna). Źródło: opracowanie własne 22 Zestawienia ST Tabele stałe (35) Tabele dodatkowe (1/7) Zestawienia użytkownika Filtr SQL 23 Tabele stałe Widok aplikacji Zestawienia ST (wersja edukacyjna). Źródło: opracowanie własne 24

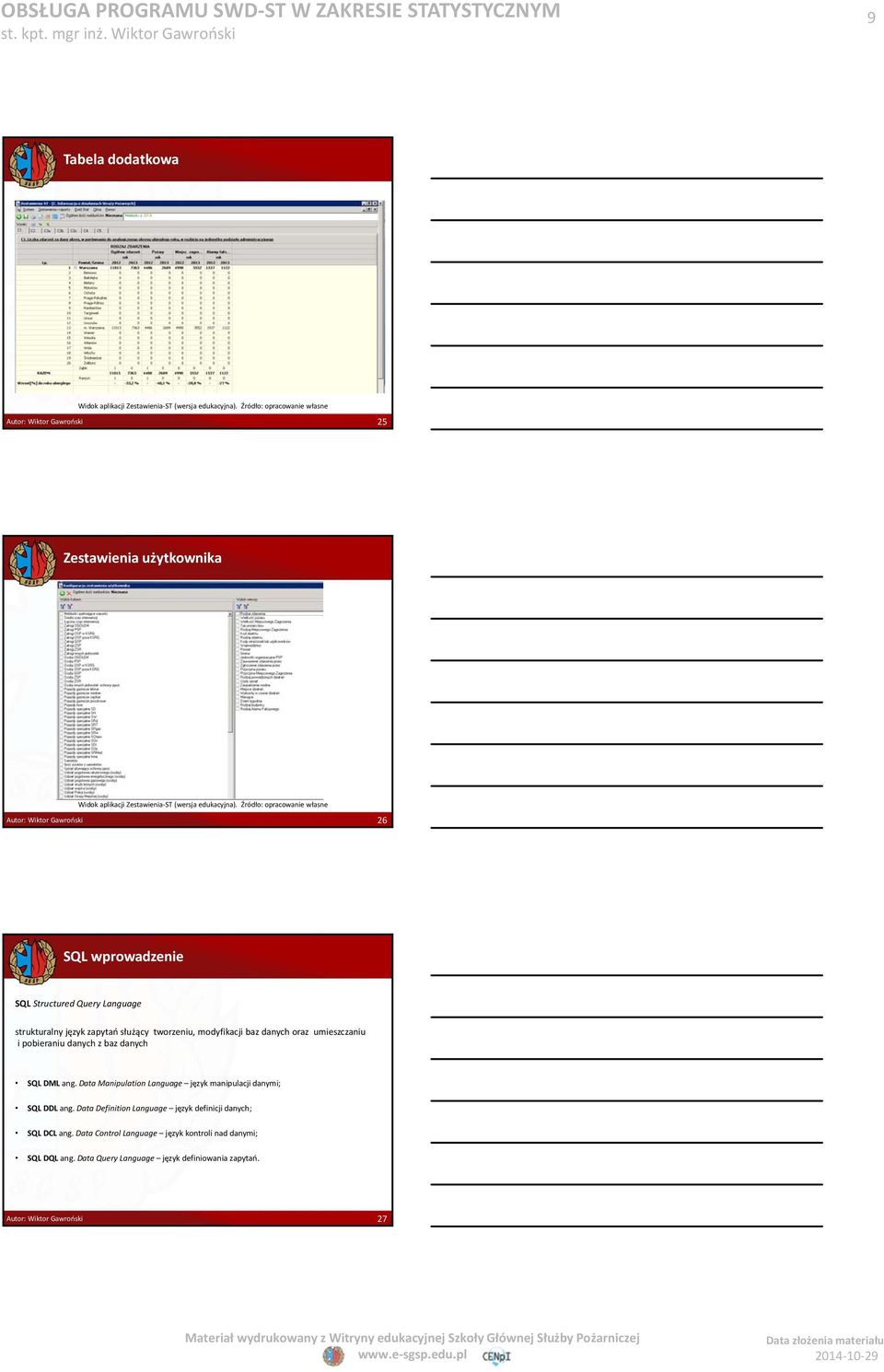

9 9 Tabela dodatkowa Widok aplikacji Zestawienia ST (wersja edukacyjna). Źródło: opracowanie własne 25 Zestawienia użytkownika Widok aplikacji Zestawienia ST (wersja edukacyjna). Źródło: opracowanie własne 26 SQL wprowadzenie SQL Structured Query Language strukturalny język zapytań służący tworzeniu, modyfikacji baz danych oraz umieszczaniu i pobieraniu danych z baz danych SQL DML ang. Data Manipulation Language język manipulacji danymi; SQL DDL ang. Data Definition Language język definicji danych; SQL DCL ang. Data Control Language język kontroli nad danymi; SQL DQL ang. Data Query Language język definiowania zapytań. 27

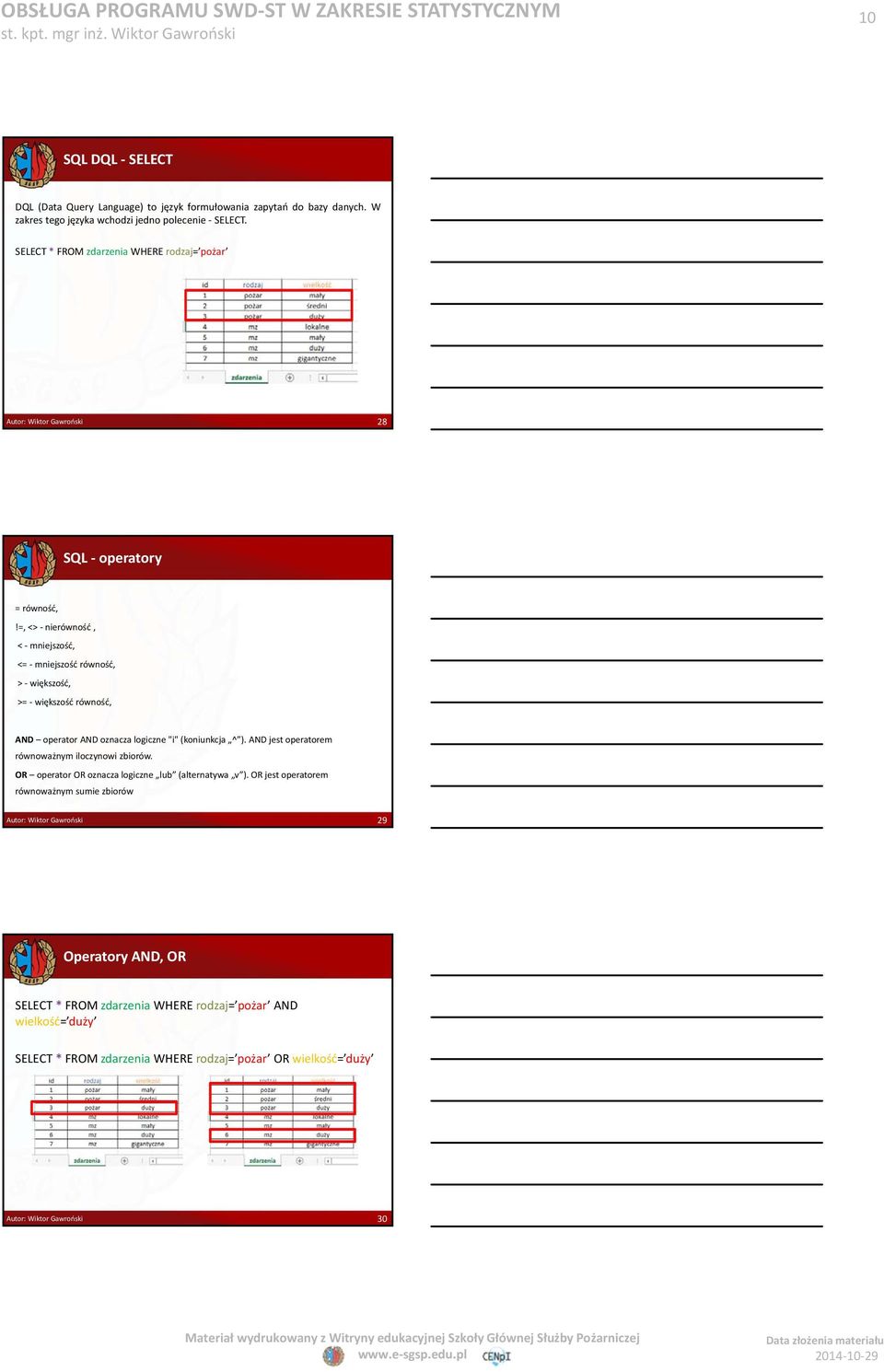

10 10 SQL DQL SELECT DQL (Data Query Language) to język formułowania zapytań do bazy danych. W zakres tego języka wchodzijedno polecenie SELECT. SELECT * FROM zdarzenia WHERE rodzaj= pożar 28 SQL operatory = równość,!=, <> nierówność, < mniejszość, <= mniejszość równość, > większość, >= większość równość, AND operator AND oznacza logiczne "i" (koniunkcja ^ ). AND jest operatorem równoważnym iloczynowi zbiorów. OR operator OR oznacza logiczne lub (alternatywa v ). OR jest operatorem równoważnym sumie zbiorów 29 Operatory AND, OR SELECT * FROM zdarzenia WHERE rodzaj= pożar AND wielkość= duży SELECT * FROM zdarzenia WHERE rodzaj= pożar OR wielkość= duży 30

11 11 SQL w Zestawieniach ST 31 Literatura Literatura obowiązkowa P. Wilton, J. Colby, Od podstaw SQL, Wydawnictwo Helion,Gliwice Zasady ewidencjonowania zdarzeń w zmodernizowanym Systemie Wspomagania Decyzji ST, KG PSP grudzień 2013 Ustawa z dn r. o Państwowej StrażyPożarnej t.j. Dz. U. z 2013 r. poz ze zm. Ustawa z dn r. o ochronie przeciwpożarowej t.j. Dz. U. z 2009 r. nr 178, poz ze zm. Rozporządzenie MSWiA z dn r. w sprawie szczegółowych zasad organizacji krajowego systemu ratowniczo gaśniczego Dz.U nr 46 poz. 239 Rozporządzenie MSW z dn r. w sprawie Systemu Wspomagania Decyzji Państwowej StrażyPożarnej Dz. U. z 2013 r. poz Literatura uzupełniająca Podręcznik użytkownika Systemu SWD ST 2.5 ( content/uploads/pliki/instrukcja_swd_st_2.5.pdf) Zasady wprowadzania danych w Katalogu Sił i Środków (KSIS) SWD ST, KG PSP wrzesień Konsultacje W sprawie pytań i wątpliwości proszę o kontakt: wgawronski@sgsp.edu.pl tel pokój 106, budynek F, obiekt 01, SGSP 33
