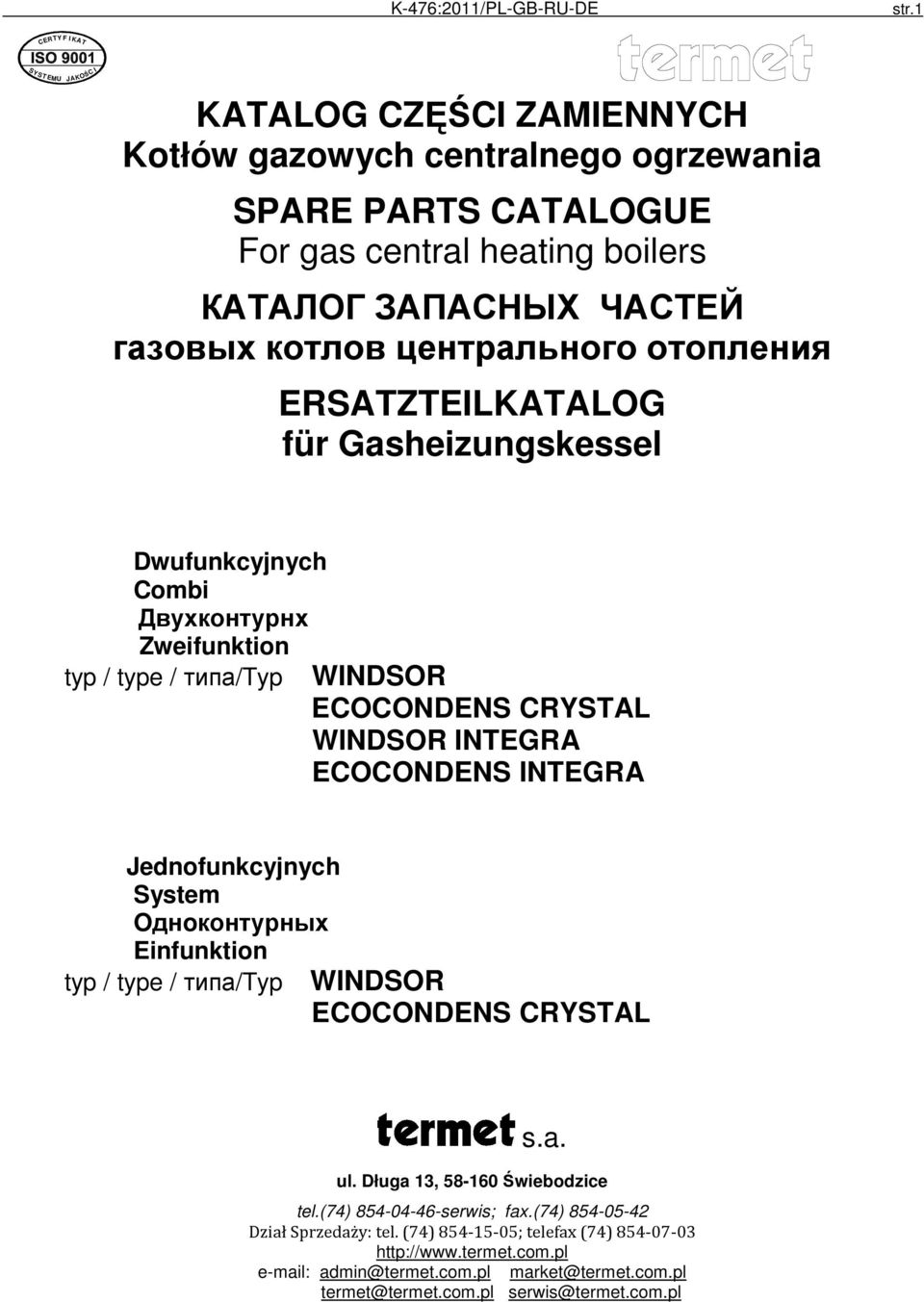

1 K-476:20/PL-GB-RU-DE str. CERTY F I KAT SY ST EMU JAKOŚC I KATALOG CZĘŚCI ZAMIENNYCH Kotłów gazowych centralnego ogrzewania SPARE PARTS CATALOGUE For gas central heating boilers КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ газовых котлов центрального отопления ERSATZTEILKATALOG für Gasheizungskessel ch Двухконтурнх INTEGRA Jednofunkcyjnych System Oднoконтурных Einfunktion s.a. ul. Długa 3, Świebodzice tel.(74) serwis; fax.(74) Dział Sprzedaży: tel. (74) ; telefax (74) admin@termet.com.pl market@termet.com.pl termet@termet.com.pl serwis@termet.com.pl

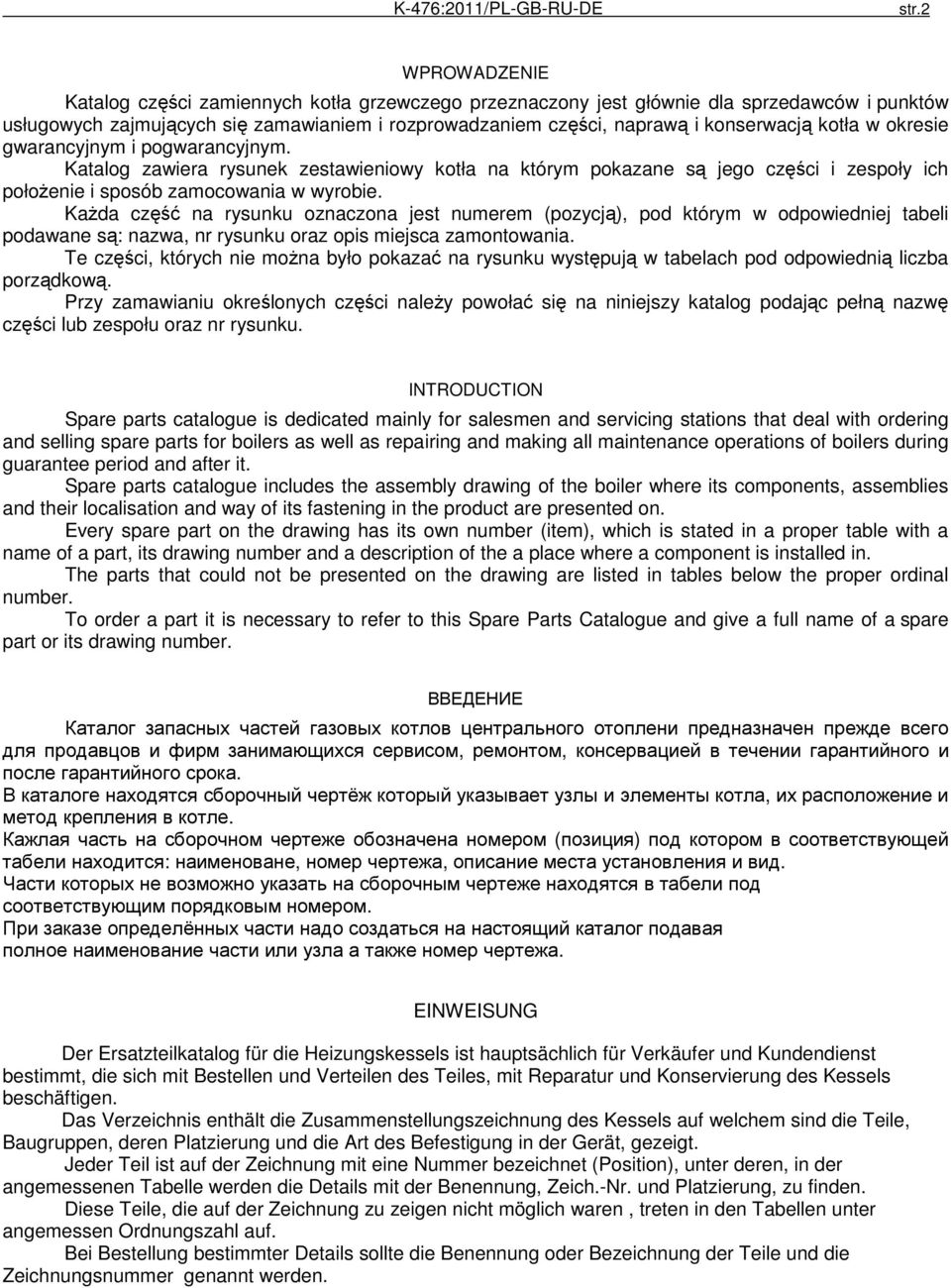

2 K-476:20/PL-GB-RU-DE str.2 WPROWADZENIE Katalog części zamiennych kotła grzewczego przeznaczony jest głównie dla sprzedawców i punktów usługowych zajmujących się zamawianiem i rozprowadzaniem części, naprawą i konserwacją kotła w okresie gwarancyjnym i pogwarancyjnym. Katalog zawiera rysunek zestawieniowy kotła na którym pokazane są jego części i zespoły ich położenie i sposób zamocowania w wyrobie. Każda część na rysunku oznaczona jest numerem (pozycją), pod którym w odpowiedniej tabeli podawane są: nazwa, nr rysunku oraz opis miejsca zamontowania. Te części, których nie można było pokazać na rysunku występują w tabelach pod odpowiednią liczba porządkową. Przy zamawianiu określonych części należy powołać się na niniejszy katalog podając pełną nazwę części lub zespołu oraz nr rysunku. INTRODUCTION Spare parts catalogue is dedicated mainly for salesmen and servicing stations that deal with ordering and selling spare parts for boilers as well as repairing and making all maintenance operations of boilers during guarantee period and after it. Spare parts catalogue includes the assembly drawing of the boiler where its components, assemblies and their localisation and way of its fastening in the product are presented on. Every spare part on the drawing has its own number (item), which is stated in a proper table with a name of a part, its drawing number and a description of the a place where a component is installed in. The parts that could not be presented on the drawing are listed in tables below the proper ordinal number. To order a part it is necessary to refer to this Spare Parts Catalogue and give a full name of a spare part or its drawing number. ВВЕДЕНИЕ Каталог запасных частей газовых котлов центрального отоплени предназначен прежде всего для продавцов и фирм занимающихся сервисом, ремонтом, консервацией в течении гарантийного и после гарантийного срока. В каталоге находятся сборочный чертёж который указывает узлы и элементы котла, их расположение и метод крепления в котле. Кажлая часть на сборочном чертеже обозначена номером (позиция) под котором в соответствующей табели находится: наименоване, номер чертежа, описание места установления и вид. Части которых не возможно указать на сборочным чертеже находятся в табели под соответствующим порядковым номером. При заказе определённых части надо создаться на настоящий каталог подавая полное наименование части или узла а также номер чертежа. EINWEISUNG Der Ersatzteilkatalog für die Heizungskessels ist hauptsächlich für Verkäufer und Kundendienst bestimmt, die sich mit Bestellen und Verteilen des Teiles, mit Reparatur und Konservierung des Kessels beschäftigen. Das Verzeichnis enthält die Zusammenstellungszeichnung des Kessels auf welchem sind die Teile, Baugruppen, deren Platzierung und die Art des Befestigung in der Gerät, gezeigt. Jeder Teil ist auf der Zeichnung mit eine Nummer bezeichnet (Position), unter deren, in der angemessenen Tabelle werden die Details mit der Benennung, Zeich.-Nr. und Platzierung, zu finden. Diese Teile, die auf der Zeichnung zu zeigen nicht möglich waren, treten in den Tabellen unter angemessen Ordnungszahl auf. Bei Bestellung bestimmter Details sollte die Benennung oder Bezeichnung der Teile und die Zeichnungsnummer genannt werden.

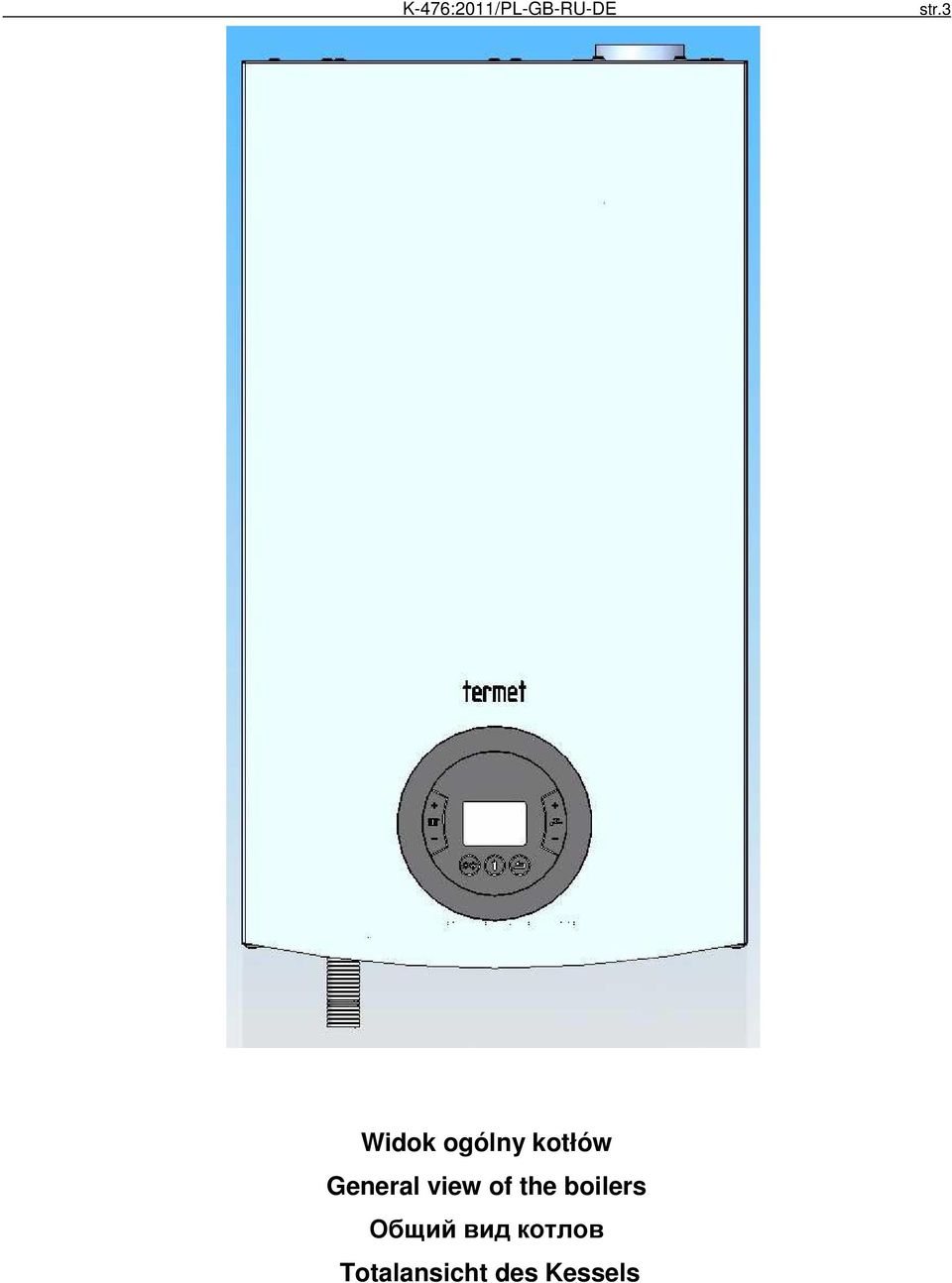

3 K-476:20/PL-GB-RU-DE str.3 Widok ogólny kotłów General view of the boilers Общий вид котлов Totalansicht des Kessels

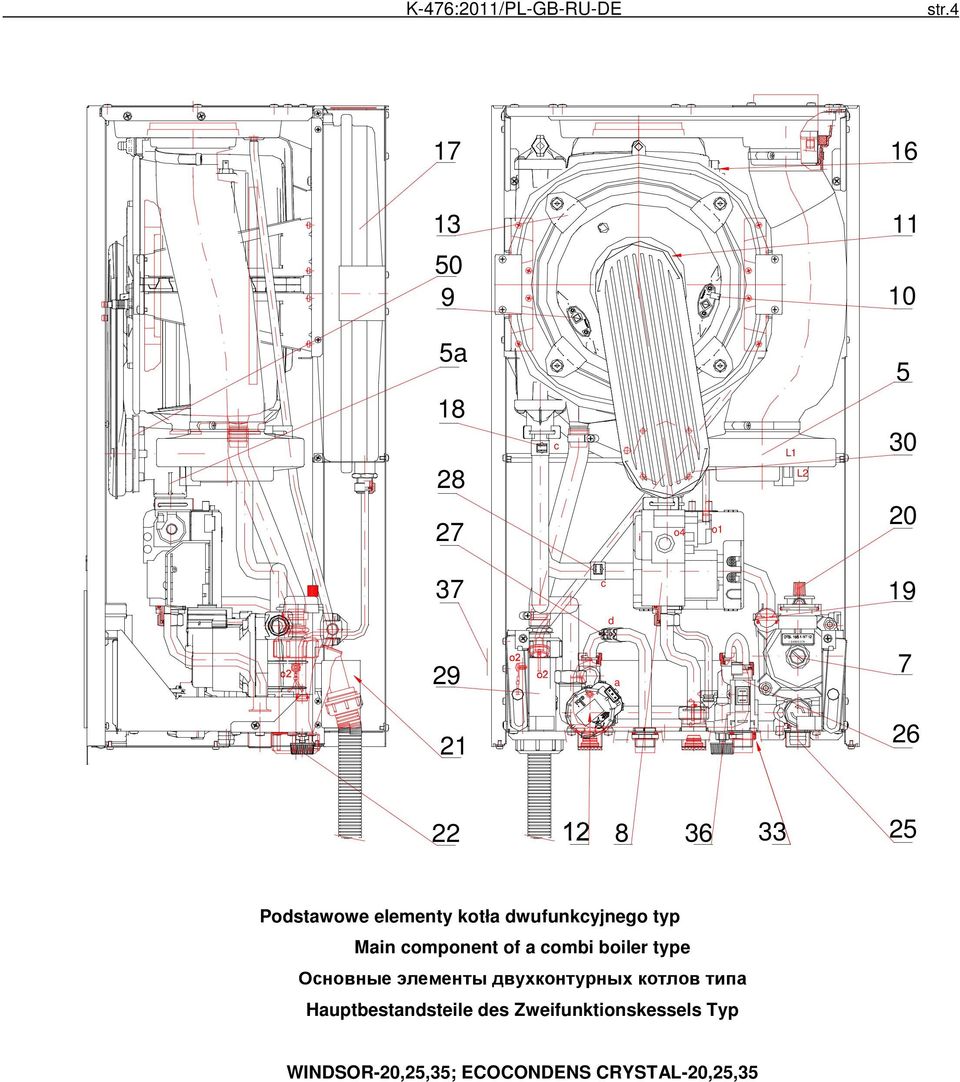

4 I: 8 4W/0,37A K-476:20/PL-GB-RU-DE str a c i o4 o L L c d 9 29 a Podstawowe elementy kotła dwufunkcyjnego typ Main component of a combi boiler type Основные элементы двухконтурных котлов типа Hauptbestandsteile des skessels Typ -20,25,35; -20,25,35

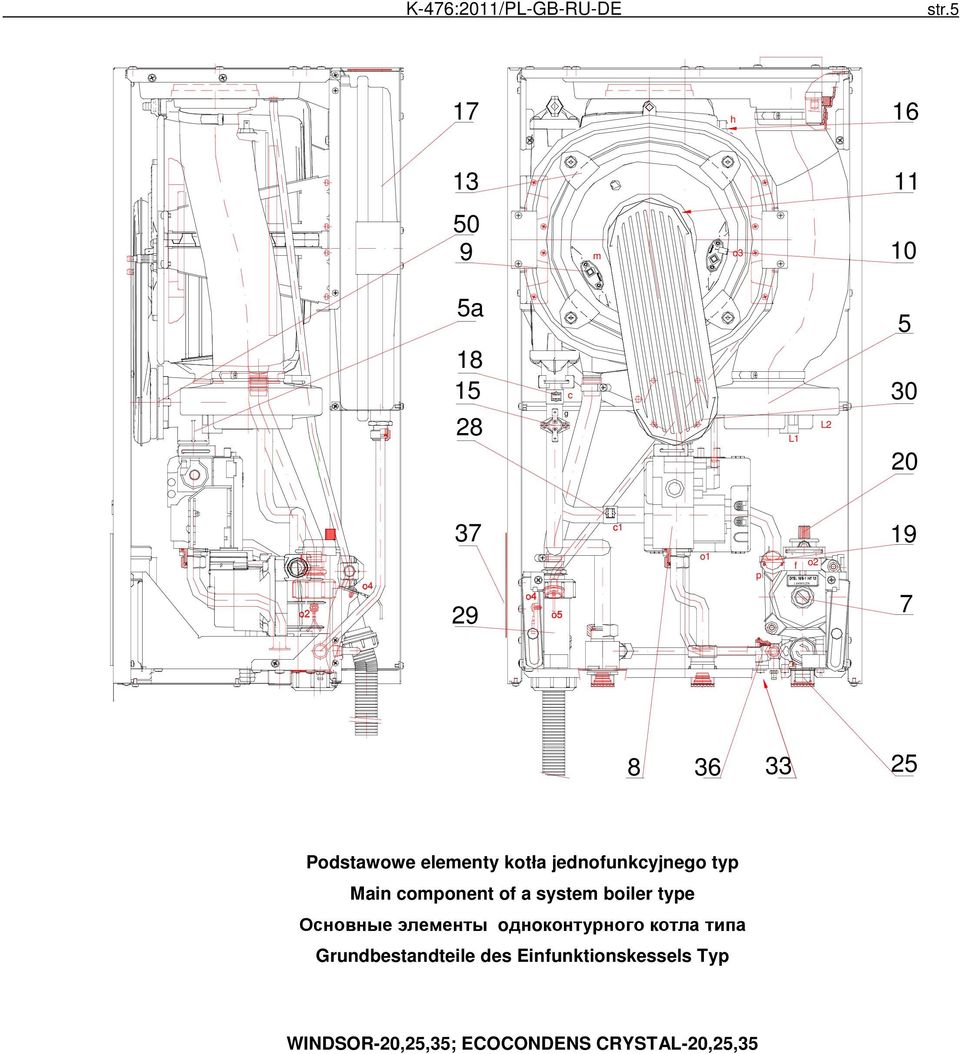

5 I: 84W/0,37A K-476:20/PL-GB-RU-DE str.5 7 h m o3 0 5a g c L L c o p f o Podstawowe elementy kotła jednofunkcyjnego typ Main component of a system boiler type Основные элементы oднoконтурного котла типа Grundbestandteile des Einfunktionskessels Typ -20,25,35; -20,25,35

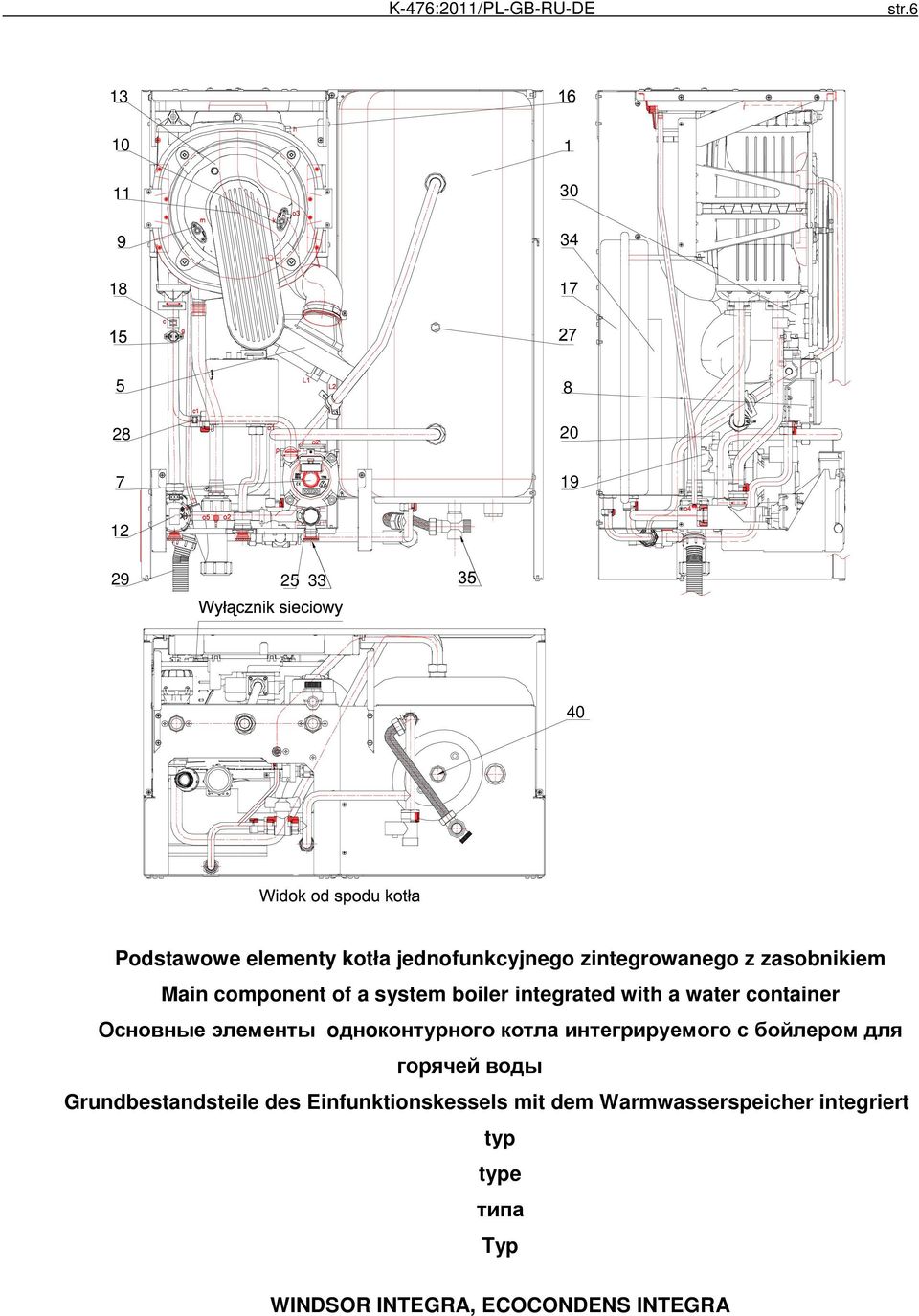

6 K-476:20/PL-GB-RU-DE str Podstawowe elementy kotła jednofunkcyjnego zintegrowanego z zasobnikiem Main component of a system boiler integrated with a water container Основные элементы oднoконтурного котла интегрируемого с бойлером для горячей воды Grundbestandsteile des Einfunktionskessels mit dem Warmwasserspeicher integriert typ type типа Typ INTEGRA,

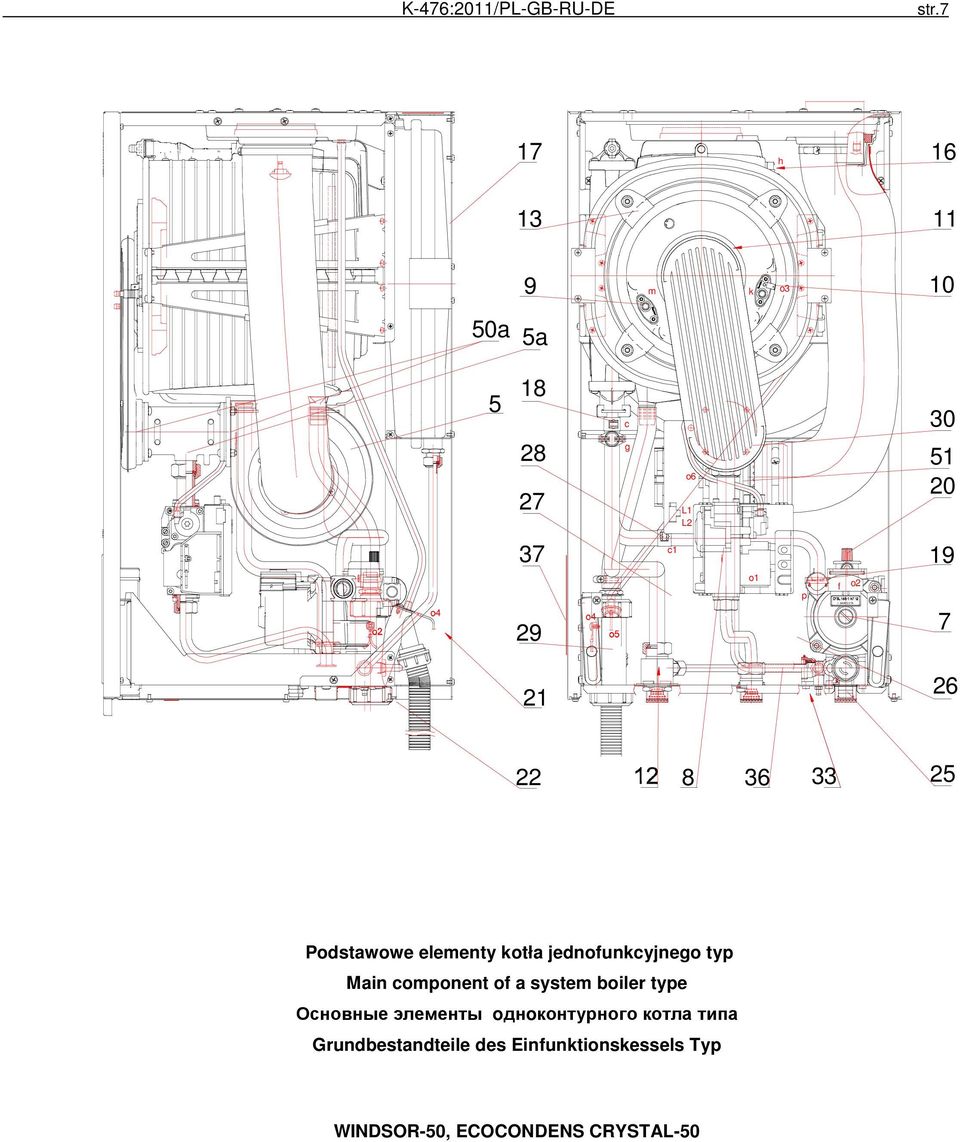

7 I: 84W/0,37A K-476:20/PL-GB-RU-DE str.7 7 h m k o3 0 50a 5a c g o6 L L c i o p f o Podstawowe elementy kotła jednofunkcyjnego typ Main component of a system boiler type Основные элементы oднoконтурного котла типа Grundbestandteile des Einfunktionskessels Typ -50, -50

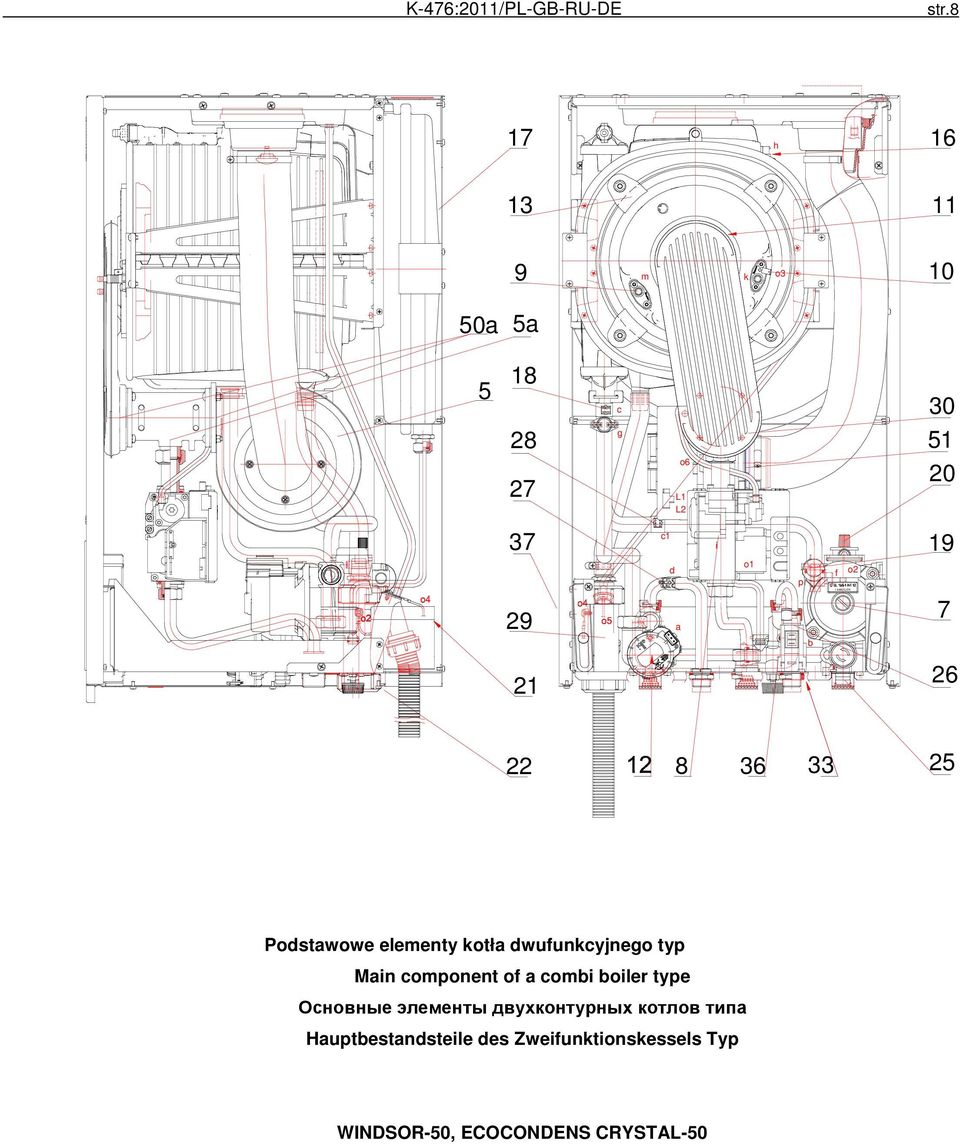

8 I: 84W/0,37A K-476:20/PL-GB-RU-DE str.8 7 h m k o3 0 50a 5a 5 8 c g 5 27 o6 L L c i 9 d o p f o2 29 a 7 b Podstawowe elementy kotła dwufunkcyjnego typ Main component of a combi boiler type Основные элементы двухконтурных котлов типа Hauptbestandsteile des skessels Typ -50, -50

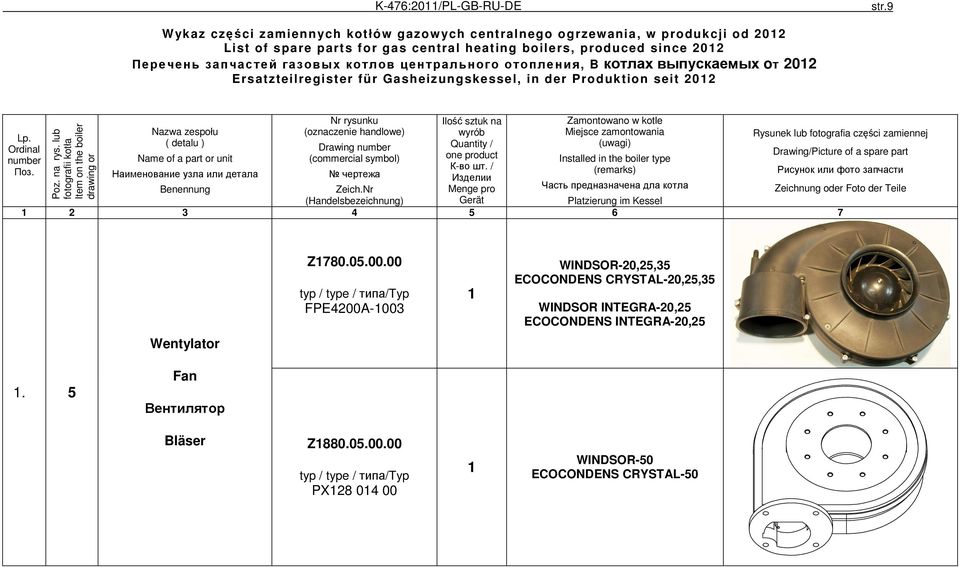

9 K-476:20/PL-GB-RU-DE str.9 Wykaz części zamiennych kotłów gazow ych centralnego ogrzewania, w produkcji od 202 List of spare parts for gas central heating boilers, produced since 202 Перечень запчастей газовых котлов центрального отопления, B котлах выпускаемых oт 202 Ersatzteilregister für Gasheizungskessel, in der Produktion seit 202 Nazwa zespołu Nr rysunku (oznaczenie handlowe) Ilość sztuk na wyrób Zamontowano w kotle Miejsce zamontowania Rysunek lub fotografia części zamiennej ( detalu ) Drawing number Quantity / (uwagi) Name of a part or unit (commercial symbol) one product Drawing/Picture of a spare part Installed in the boiler type К-во шт. / Наименование узла или детала чертежа (remarks) Рисунок или фото запчасти Изделии Benennung Zeich.Nr Menge pro Часть предназначена дла котла Zeichnung oder Foto der Teile (Handelsbezeichnung) Gerät Platzierung im Kessel Lp. Ordinal number Поз. Poz. na rys. lub fotografii kotła Item on the boiler drawing or picture Z FPE4200A ,25,35-20,25,35 INTEGRA-20,25-20,25 Wentylator. 5 Fan Вентилятор Bläser Z PX

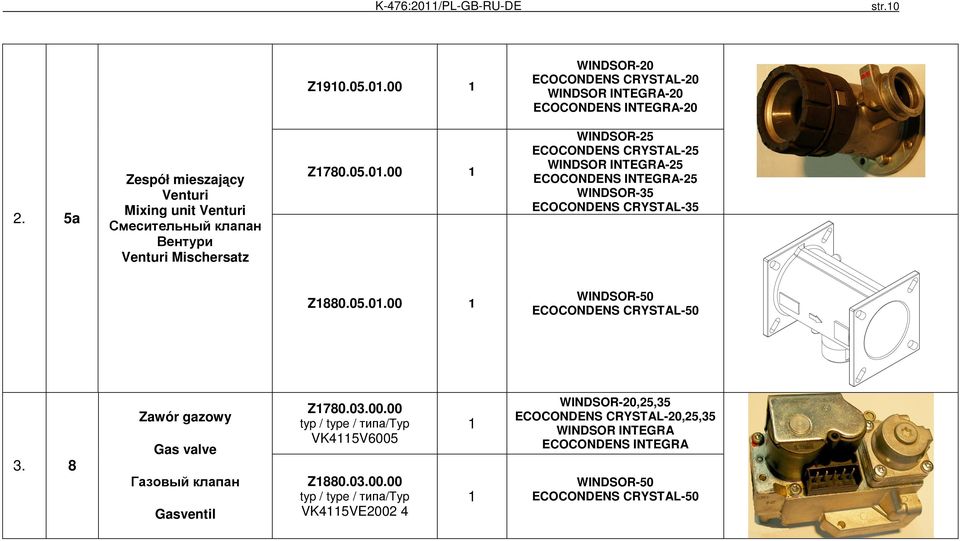

10 K-476:20/PL-GB-RU-DE str.0 Z INTEGRA a Zespół mieszający Venturi Mixing unit Venturi Смесительный клапан Вентури Venturi Mischersatz Z INTEGRA Z Zawór gazowy Gas valve Газовый клапан Gasventil Z VK45V6005 Z VK45VE ,25,35-20,25,35 INTEGRA

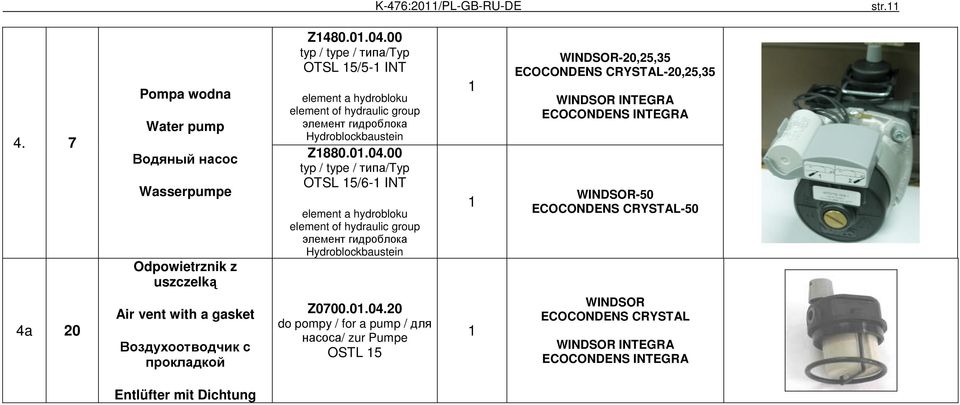

11 K-476:20/PL-GB-RU-DE str Pompa wodna Water pump Водяный насос Wasserpumpe Odpowietrznik z uszczelką Z OTSL 5/5- INT element a hydrobloku element of hydraulic group элемент гидроблока Hydroblockbaustein Z OTSL 5/6- INT element a hydrobloku element of hydraulic group элемент гидроблока Hydroblockbaustein -20,25,35-20,25,35 INTEGRA a 20 Air vent with a gasket Воздухоотводчик с прокладкой Z do pompy / for a pump / для насоса/ zur Pumpe OSTL 5 INTEGRA Entlüfter mit Dichtung

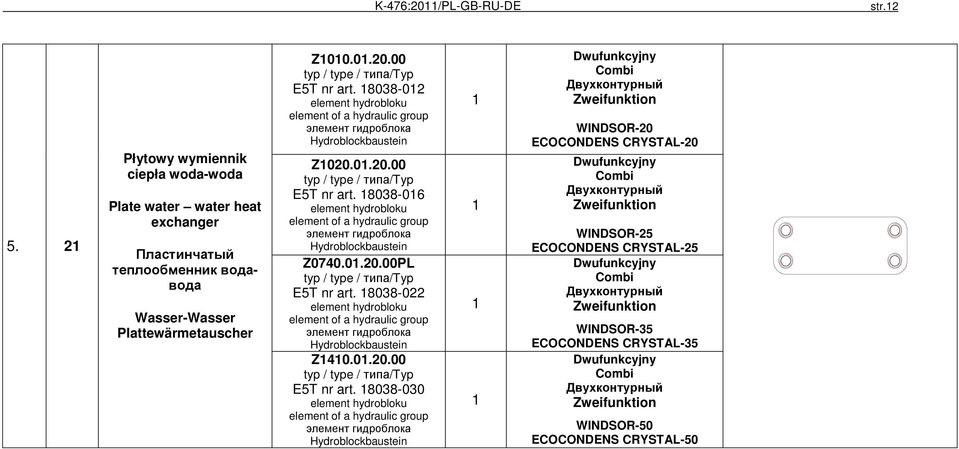

12 K-476:20/PL-GB-RU-DE str Płytowy wymiennik ciepła woda-woda Plate water water heat exchanger Пластинчатый теплообменник водавода Wasser-Wasser Plattewärmetauscher Z E5T nr art element hydrobloku element of a hydraulic group элемент гидроблока Hydroblockbaustein Z E5T nr art element hydrobloku element of a hydraulic group элемент гидроблока Hydroblockbaustein Z PL E5T nr art element hydrobloku element of a hydraulic group элемент гидроблока Hydroblockbaustein Z E5T nr art element hydrobloku element of a hydraulic group элемент гидроблока Hydroblockbaustein

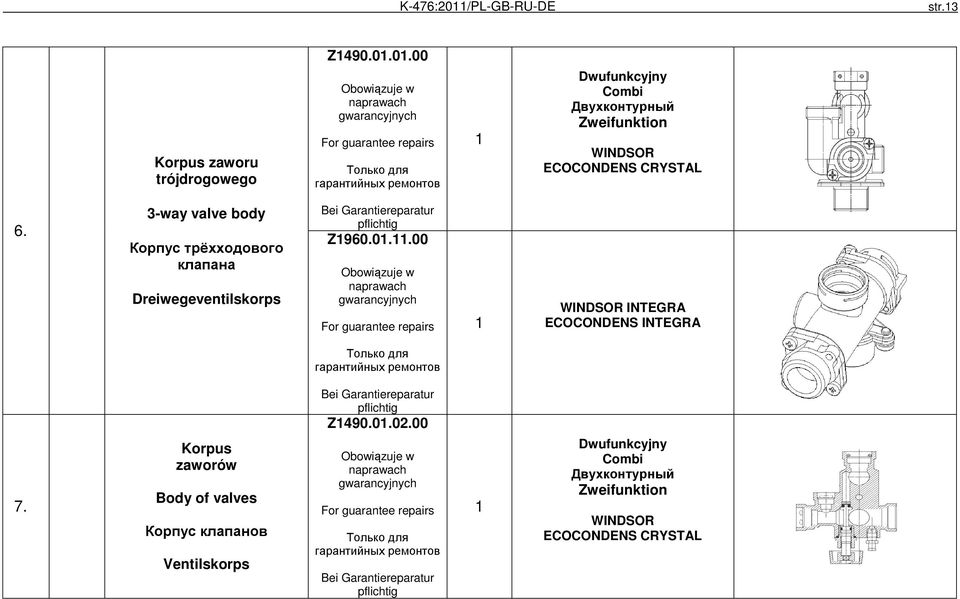

13 K-476:20/PL-GB-RU-DE str.3 Z Korpus zaworu trójdrogowego Obowiązuje w naprawach gwarancyjnych For guarantee repairs Только для гарантийных ремонтов 6. 3-way valve body Корпус трёхходового клапана Dreiwegeventilskorps Bei Garantiereparatur pflichtig Z Obowiązuje w naprawach gwarancyjnych For guarantee repairs INTEGRA Только для гарантийных ремонтов 7. Korpus zaworów Body of valves Корпус клапанов Ventilskorps Bei Garantiereparatur pflichtig Z Obowiązuje w naprawach gwarancyjnych For guarantee repairs Только для гарантийных ремонтов Bei Garantiereparatur pflichtig

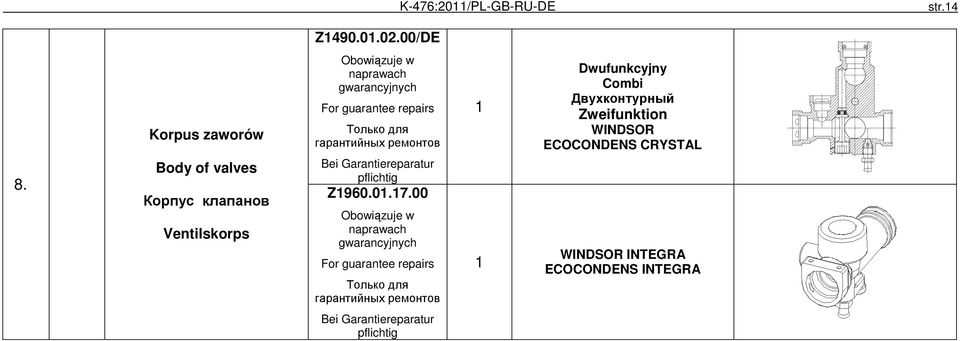

14 K-476:20/PL-GB-RU-DE str.4 Z /DE 8. Korpus zaworów Body of valves Корпус клапанов Ventilskorps Obowiązuje w naprawach gwarancyjnych For guarantee repairs Только для гарантийных ремонтов Bei Garantiereparatur pflichtig Z Obowiązuje w naprawach gwarancyjnych For guarantee repairs Только для гарантийных ремонтов INTEGRA Bei Garantiereparatur pflichtig

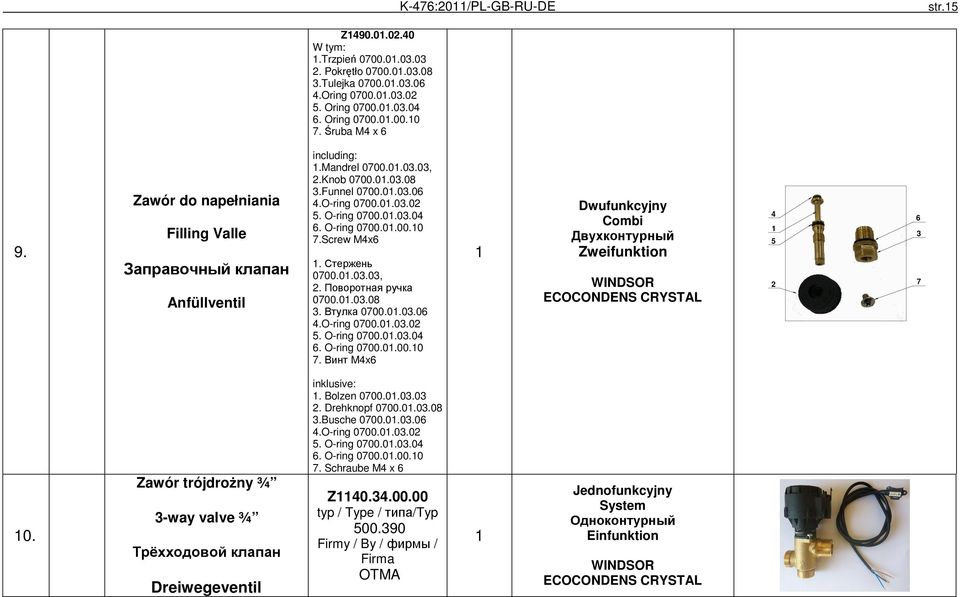

15 Z W tym:.trzpień Pokrętło Tulejka Oring Oring Oring Śruba M4 x 6 K-476:20/PL-GB-RU-DE str.5 9. Zawór do napełniania Filling Valle Заправочный клапан Anfüllventil including:.mandrel , 2.Knob Funnel O-ring O-ring O-ring Screw M4x6. Стержень , 2. Поворотная ручка Втулка O-ring O-ring O-ring Винт M4x Zawór trójdrożny ¾ 3-way valve ¾ Трёхходовой клапан Dreiwegeventil inklusive:. Bolzen Drehknopf Busche O-ring O-ring O-ring Schraube M4 x 6 Z typ / Type / типа/typ Firmy / By / фирмы / Firma OTMA Jednofunkcyjny System Одноконтурный Einfunktion

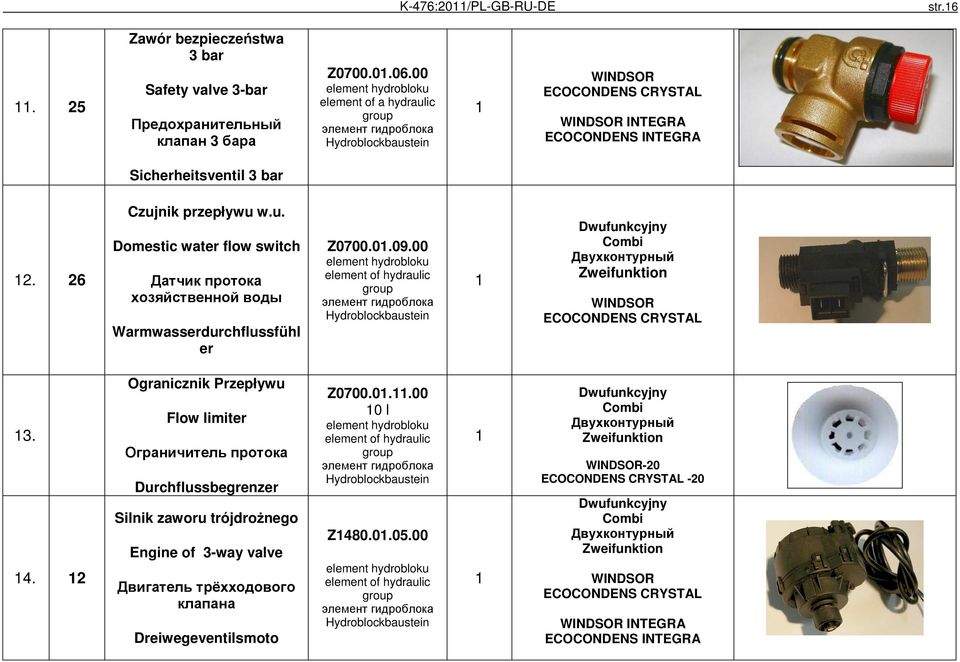

16 K-476:20/PL-GB-RU-DE str Zawór bezpieczeństwa 3 bar Safety valve 3-bar Предохранительный клапан 3 бара Z element hydrobloku element of a hydraulic group элемент гидроблока Hydroblockbaustein INTEGRA Sicherheitsventil 3 bar Czujnik przepływu w.u. Domestic water flow switch Датчик протока хозяйственной воды Warmwasserdurchflussfühl er Z element hydrobloku element of hydraulic group элемент гидроблока Hydroblockbaustein Ogranicznik Przepływu Flow limiter Ограничитель протока Durchflussbegrenzer Silnik zaworu trójdrożnego Engine of 3-way valve Двигатель трёхходового клапана Dreiwegeventilsmoto Z l element hydrobloku element of hydraulic group элемент гидроблока Hydroblockbaustein Z element hydrobloku element of hydraulic group элемент гидроблока Hydroblockbaustein INTEGRA

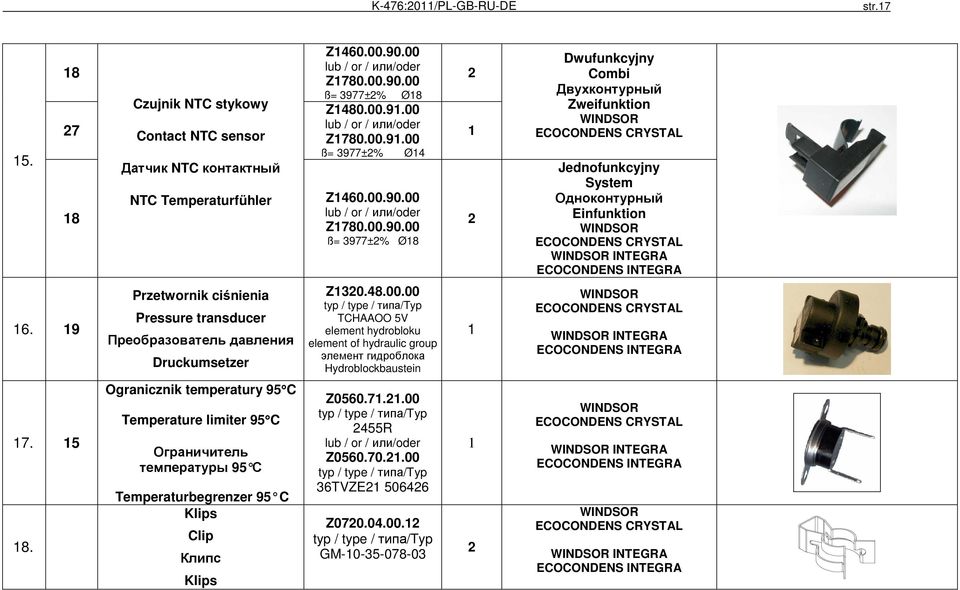

17 K-476:20/PL-GB-RU-DE str Czujnik NTC stykowy Contact NTC sensor Датчик NTC контактный NTC Temperaturfühler Z lub / or / или/oder Z ß= 3977±2% Ø8 Z lub / or / или/oder Z ß= 3977±2% Ø4 Z lub / or / или/oder Z ß= 3977±2% Ø8 2 2 Jednofunkcyjny System Одноконтурный Einfunktion INTEGRA 6. 9 Przetwornik ciśnienia Pressure transducer Преобразователь давления Druckumsetzer Z TCHAAOO 5V element hydrobloku element of hydraulic group элемент гидроблока Hydroblockbaustein INTEGRA Ogranicznik temperatury 95 C Temperature limiter 95 C Ограничитель температуры 95 С Temperaturbegrenzer 95 C Klips Clip Клипс Klips Z R lub / or / или/oder Z TVZE Z GM INTEGRA INTEGRA

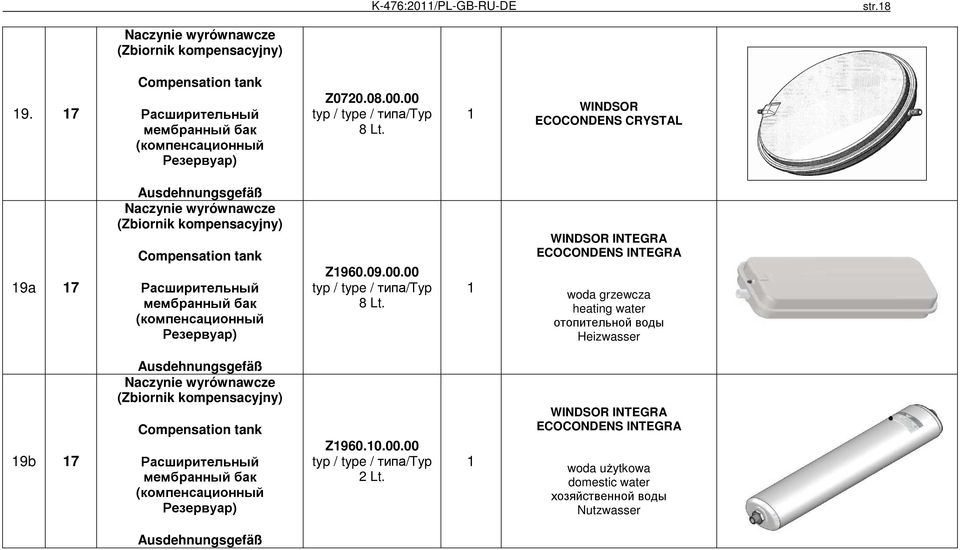

18 K-476:20/PL-GB-RU-DE str.8 Naczynie wyrównawcze (Zbiornik kompensacyjny) 9. 7 Compensation tank Расширительный мембранный бак (компенсационный Резервуар) Z Lt. 9a 7 Ausdehnungsgefäß Naczynie wyrównawcze (Zbiornik kompensacyjny) Compensation tank Расширительный мембранный бак (компенсационный Резервуар) Z Lt. INTEGRA woda grzewcza heating water отопительной воды Heizwasser 9b 7 Ausdehnungsgefäß Naczynie wyrównawcze (Zbiornik kompensacyjny) Compensation tank Расширительный мембранный бак (компенсационный Резервуар) Z Lt. INTEGRA woda użytkowa domestic water хозяйственной воды Nutzwasser Ausdehnungsgefäß

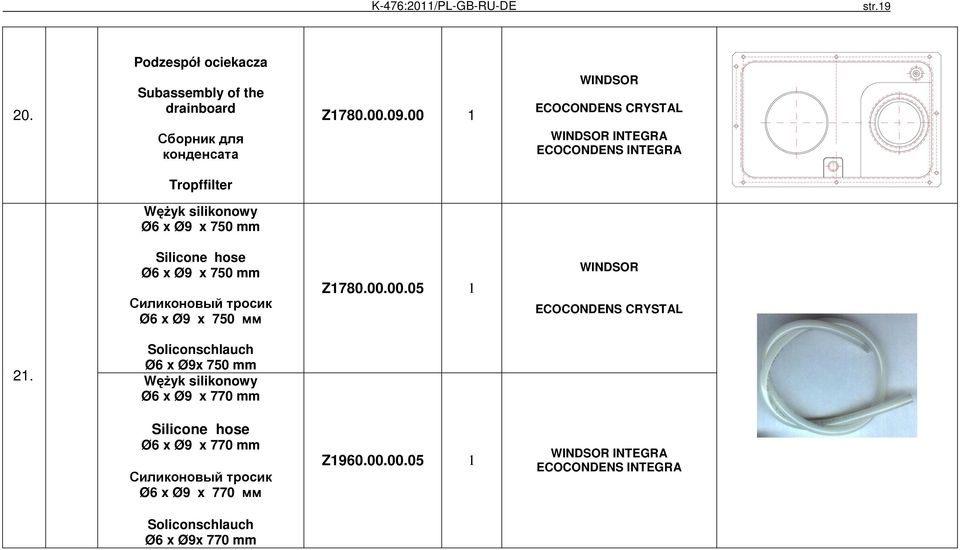

19 K-476:20/PL-GB-RU-DE str Podzespół ociekacza Subassembly of the drainboard Z Сборник для конденсата INTEGRA Tropffilter Wężyk silikonowy Ø6 x Ø9 x 750 mm Silicone hose Ø6 x Ø9 x 750 mm Силиконовый тросик Ø6 x Ø9 x 750 мм Z Soliconschlauch Ø6 x Ø9x 750 mm Wężyk silikonowy Ø6 x Ø9 x 770 mm Silicone hose Ø6 x Ø9 x 770 mm Силиконовый тросик Ø6 x Ø9 x 770 мм Z INTEGRA Soliconschlauch Ø6 x Ø9x 770 mm

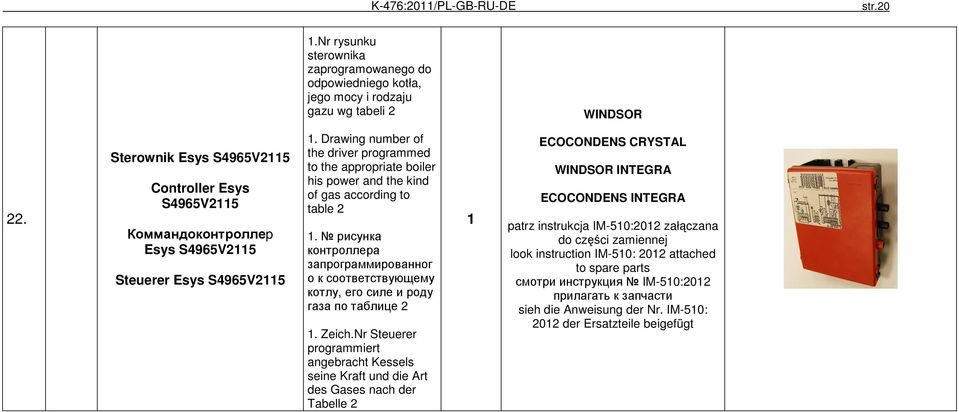

20 K-476:20/PL-GB-RU-DE str.20.nr rysunku sterownika zaprogramowanego do odpowiedniego kotła, jego mocy i rodzaju gazu wg tabeli Sterownik Esys S4965V25 Controller Esys S4965V25 Коммандоконтроллеp Esys S4965V25 Steuerer Esys S4965V25. Drawing number of the driver programmed to the appropriate boiler his power and the kind of gas according to table 2. рисунка контроллера запрограммированног о к соответствующему котлу, его силе и роду газа по таблице 2. Zeich.Nr Steuerer programmiert angebracht Kessels seine Kraft und die Art des Gases nach der Tabelle 2 INTEGRA patrz instrukcja IM-50:202 załączana do części zamiennej look instruction IM-50: 202 attached to spare parts смотри инструкция IM-50:202 прилагать к запчасти sieh die Anweisung der Nr. IM-50: 202 der Ersatzteile beigefügt

21 K-476:20/PL-GB-RU-DE str.2 tabela 2 W kotłach w produkcji od r. wprowadzono dwa nowe uniwersalne sterowniki ESYS (współpracujące z wyświetlaczem DSP49G079). Uwaga: Po zamontowaniu tych sterowników w kotle, należy ustawić parametry par3, par8 i par4 zgodnie z tabelą wg instrukcji ISU odpowiedniej dla kotła, w którym zamontowany jest sterownik. Boilers in the production from have two new universal controller ESYS (work with board of a display DSP49G079) Note: After installing these controllers in the boilers, set the parameters: par3, par8 and par4 according to Table contained In Instruction Manual which is equipment of the boiler. В котлах выпускаемых от применены два новые «универсальные» командоконтроллеры ESYS (работающие вместе с дисплеем DSP49G079). Внимание: После установки этих командоконтроллеров в котле надо установить параметры par3, par8 и par4 согласно таблицы которая находится в Инструкции ISU соответствующей для котла в котором установлен командоконтроллер. In Kessel, die seit den in der Produktion sind, haben wir zwei neuer universaler Steuerer ESYS eingeführt (die zusammen mit Display DSP49G079 arbeiten). Achtung: Nach Einbau dieser Steuerung in Kessel, sollen die Parameter: P3, P8 und P4 laut der Tabelle , nach Anweisung der angemessener für Kessel Anleitung, worin der Steuerer eingebaut ist, eingestellt werden..

22 K-476:20/PL-GB-RU-DE str Płyta wyświetlacza DSP49G079 Board of a display DSP49G079 Плата дисплея DSP49G079 Display DSP49G079 Z INTEGRA patrz instrukcja IM-509:202 załączana do części zamiennej look instruction IM-509: 202 attached to spare parts смотри инструкция IM-509:202 прилагать к запчасти sieh die Anweisung der Nr. IM-509: 202 der Ersatzteile beigefügt Przewód przyłączeniowy INTEGRA Power lead Присоединительный провод Anschlussleitung Podzespół przewodów PC Subassembly of PC wires Подузел проводов РС Z Z ZZ-yellow-green cable N- neutral conductor L-phase conductor ZZ жила в желто-зеленой изоляции N- нейтральный провод L провод фазы ZZ- gelb-grüne Kabel N- Neutralleiter L- Außenleiter INTEGRA 790 (50) L N (00) żyła w izolacji żółto-zielonej - ZZ N - przewód neutralny L - przewód fazowy PC Kabel

23 K-476:20/PL-GB-RU-DE str.23 INTEGRA L= Podz. przewodu zapalacza Igniting wire suassembly Провод зажигателя Zündkabel Z Stosować do wymiennika z długą elektrodą Применять в теплообменнике с длинным электродом Apply to the heat exchanger with a long electrode Zu dem Austauscher mit Kurzelektrode einwenden INTEGRA Z /K Stosować do wymiennika z krótką elektrodą Применять в теплообменнике с коротким электродом Apply to the heat exchanger with a short electrode Zu dem Austauscher mit Langelektrode einwenden

24 K-476:20/PL-GB-RU-DE str.24 INTEGRA 27. Podz. przewodu kontroli płomienia Flame control wire subassembly Подузел провода контроля пламени Flammekontrollskabel Z Z /K Stosować do wymiennika z długą elektrodą Применять в теплообменнике с длинным электродом Apply to the heat exchanger with a long electrode Zu dem Austauscher mit Kurzelektrode einwenden INTEGRA Stosować do wymiennika z krótką elektrodą Применять в теплообменнике с коротким электродом Apply to the heat exchanger with a short electrode Zu dem Austauscher mit Langelektrode einwenden L=470±5 L2=400±5

25 K-476:20/PL-GB-RU-DE str Podz. przewodu czujników X3 Subassembly of the wire of switches X3 Подузел провода датчиков X3 X3 Fühlerskabel Z Z / / -20,25,35-20,25,35 / / niebieski czerwony zielony 80 Jednofunkcyjny System Одноконтурный Einfunktion 29. Podz. przewodu czujników X3 Subassembly of the wire of switches X3 Подузел провода датчиков X3 Z ,25,35-20,25,35 INTEGRA czerwony zielony 80 X3 Fühlerkabel Z Jednofunkcyjny System Одноконтурный Einfunktion Podz. przewodów wyświetlacza X2 Subassembly of display wires X2 Подузел проводов дисплея Х2 X2 Displaykabel Z INTEGRA

26 K-476:20/PL-GB-RU-DE str.26 Przewód ochronny o5 3. Protective conductor o5 Предохранительный провод о5 o5 Schützkabel Z INTEGRA 32. Przewód ochronny wspólny Shared protective conductor Предохранительный провод общий Gemeinsame Schützkabel Z INTEGRA 33. Przewód zaworu trójdrożnego Wire of 3-way valve Провод трёхходового клапана Dreiwegeventilskabel Z czarny - niebieski - 2 br¹ zowy - 3 Black/черный/Schwarz 2 Blue/синий/Blau 3 Brown/коричневый/Braun a 34. Przyłącze elektryczne z wtyczką Electricity connection with plug Электрическое присоединение со штепселем Elektroanschluss mit Stecker Z Z ,25,35-20,25,35 INTEGRA -50 f

27 K-476:20/PL-GB-RU-DE str.27 Przewód NTC zasobnika 35. NTC sensor for a tank Датчик NTC Z INTEGRA NTC Kontaktfühler Czujnik temp. NTC zasobnika NTC sensor for a tank Датчик NTC Z INTEGRA NTC Kontaktfühler Syfon Siphone Cифон Siphon Z INTEGRA Make a hole Ø4 Сделать отверстие Ø4 Machen ein Loch Ø4

28 K-476:20/PL-GB-RU-DE str Zapinka I Clamp I Замок I Spange I Z Mocowanie rur c.o. w hydrobloku 2. Mocowanie zaworu bezpieczeństwa. To fasten a pipe of heating water in a hydraulic group, 2.To fasten a safety valve.. Kрепление труб ц.о. в гидроблоке 2. Kрепление предохранительного клапана. Befestigung des Heizrohres an dem Hydroblock 2. Befestigung des Sicherheitsventils Jednofunkcyjny System Одноконтурный Einfunktion 2-25,30-25,30 INTEGRA. Mocowanie rur c.o. w hydrobloku 2. Mocowanie zaworu bezpieczeństwa. To fasten a pipe of heating water in a hydraulic group, 2. To fasten a safety valve.. Крепление труб ц.о. в гидроблоке 2. Крепление предохранительного клапана. Befestigung des Heizrohres an dem Hydroblock 2. Befestigung des Sicherheitsventils

29 K-476:20/PL-GB-RU-DE str Zapinka II Clamp II Замок II Z Mocowanie przetwornika ciśnienia 2. Mocowanie rury zbiornika kompensacyjnego. To fasten a pressure transducer, 2. To fasten a pipe of a compensation tank.. Kрепление преобразователя давления 2. Kрепление трубы компенсационного бака. Befestigung des Druckumsetzers 2. Befestigung des Ausgleichbehälterrohes Spange II Jednofunkcyjny System Одноконтурный Einfunktion INTEGRA. Mocowanie przetwornika ciśnienia. To fasten a pressure transducer. Kрепление преобразователя давления. Befestigung des Druckumsetzers 40. Zapinka III Clamp III Замок III Spange III Z INTEGRA. Mocowanie silnika zaworu trójdrogowego. To fasten an engine of 3-ways valve. Kрепление двигателя трёхходового клапана. Befestigung des Dreiwegeventilsmotors

30 K-476:20/PL-GB-RU-DE str.30-3.mocowanie rury c.w.u. w hydrobloku 2. Mocowanie rury z.w.u w hydrobloku 3. Mocowanie rury By-pass w hydrobloku 2. To fasten a pipe of domestic cold water in a hydraulic group 3. To fasten a By-pass pipe in a hydraulic group 4. Zapinka IV Clamp IV Замок IV Spange IV Z Крепление трубы теплой хозяйственной воды в гидроблоке 2. Kрепление трубы холодной хозяйственной воды в гидроблоке 3. Крепление трубы байпасс в гидроблоке. Befestigung des Warm- oder 2. Kaltwasserrohres an dem Hydroblock 3. Befestigung des Brauchwasserrohres an dem Hydroblock Jednofunkcyjny System Одноконтурный Einfunktion, INTEGRA. Mocowanie rury naczynia kompensacyjnego w hydrobloku,. To fasten a pipe of a compensation tank in a hydraulic group. Kрепление трубы расширительного бака в гидроблоке. Befestigung des Ausgleichgefässrohres an dem Hydroblock

31 K-476:20/PL-GB-RU-DE str.3.połączenie rurki z.w.u.z hydroblokiem 2. Połączenie rurki c.w.u. z hydroblokiem 3. Połączenie rurki by-pass z hydroblokiem 42. Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z x To connect a pipe of domestic cold water with a hydraulic group 2. To connect a pipe of domestic hot water with a hydraulic group 3. To connect a by pass pipe with a hydraulic group. Cоединение трубки холодной хозяйственной воды с гидроблоком 2. Cоединение трубки теплой хозяйственной воды с гидроблоком 3. Cоединение трубки бай-пасс с гидроблоком. Verbindung des Kaltbrauch- wasserrohres mit dem Hydroblock 2. Verbindung des Warmwasserrohres mit dem Hydroblock 3. Verbindung des Bypassrohres mit dem Hydroblock Jednofunkcyjny System Одноконтурный Einfunktion.Uszczelnienie rurki naczynia kompensacyjnego.to seal a pipe of a compensation tank.уплотнение трубки компенсационного бака.dichtung des Ausgleichbehälterrohres

32 K-476:20/PL-GB-RU-DE str Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z x 2.62 INTEGRA. Połączenie rurki by-pass z hydroblokiem. To connect a by pass pipe with a hydraulic group. Cоединение трубки бай-пасс с гидроблоком. Verbindung des Bypassrohres mit dem Hydroblock / 44. Uszczelka Gasket Прокладка Dichtung Z x 0 x 2 2. Połączenie rurki z czujnikiem przepływu w.u. 2. Uszczelnienie rury by pass. To connect a pipe with a domestic water flow switch 2. To seal a by-pass pipe. Cоединение трубки с датчиком протока хозяйственной воды 2. Уплотнение трубы бай-пасса. Verbindung des Rohres mit dem Durflussfühler 2. Dichtung des Bypassrohr

33 K-476:20/PL-GB-RU-DE str.33 Jednofunkcyjny System Одноконтурный Einfunktion Uszczelka Oring. Uszczelnienie rur z wymiennikiem spaliny woda. To seal connections between pipes and a flue-gas - water heat exchanger. Уплотнение трyв c теплообменникoм. Dichtung des Abgas- Wasserwärmetauschersrohres 45. O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z ,86 x szt./pcs./шт. Stück 2. Uszczelnienie rury z hydroblokiem 2. To seal a connection between a pipe and a hydraulic group 2. Уплотнение трубы с гидроблоком 2. Dichtung des Rohres mit dem Hydroblock szt./pcs./шт Stück. 3. Uszczelnienie zaworu bezp. 3. To seal the safety valve 3. Уплотнение предохранительного клапана 3. Dichtung des Sicherheitventils szt./pcs./шт. Stück 4. Uszczelnienie króćca pompy 4. To seal the pump s connector 4. Уплотнение патрубка насоса 4. Dichtung des Pumpestützens szt./pcs./шт. Stück

34 K-476:20/PL-GB-RU-DE str.34 / INTEGRA. Uszczelnienie wymiennika płytowego. To seal a plate heat exchanger. Уплотнение пластинчатого теплообменника. Dichtung des Plattewärmetauschers Uszczelka Oring 4 szt./pcs./шт Stück. cd 45 O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z ,86 x Uszczelnienie rur z wymiennikiem spaliny woda 2. To seal connections between pipes and a flue-gas - water heat exchanger 2. Уплотнение трyв c теплообменникoм продукты сгорания-вода 2. Dichtung des Abgas-Wasserwärmetauschersrohres 2 szt./pcs./шт. Stück 3. Uszczelnienie zaworu bezpieczeństwa 3. To seal the safety valve 3. Уплотнение предохранительного клапана 3. Dichtung des Sicherheitventils szt./pcs./шт. Stück 4. Uszczelnienie króćca pompy 4. To seal the pump s connector 4. Уплотнение патрубка насоса 4. Dichtung des Pumpestützens szt./pcs./шт. Stück

35 K-476:20/PL-GB-RU-DE str Uszczelka Oring O-ring gasket Прокладка О-кольцо Z x.78 Dichtung O-Ring. Uszczelnienie rurki naczynia kompensacyjnego. To seal a pipe of a compensation tank. Уплотнение трубки расирительного бака. Dichtung des Ausgleichbehälterrohres 47. Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z x.78 INTEGRA. Uszczelnienie przyłącza przetwornika ciśnienia. To seal a connector of a pressure transducer. Уплотнение соединения преобразователя давления. Dichtung des Druckumsetzeranschlusses Uszczelka Jednofunkcyjny System Одноконтурный Einfunktion 48. Gasket Прокладка Dichtung Z x 6.5 x.5 2 ( Integra) INTEGRA. Uszczelnienie rurki by-passu. To seal a by-pass pipe. Уплотнение трубки бай-пассa. Bypassdichtung

36 K-476:20/PL-GB-RU-DE str Uszczelka wylotu spalin Gasket of a flue-gas outlet Прокладка выхода продуктов сгорания Z GM INTEGRA Dichtung - Abgasauslauf Uszczelka samoprzylepna Gasket self-adhesive Прокладка Z x 50 x Dichtung Selbstklebend Uszczelka zesp. mieszającego płaska Flat gasket of a rotary unit Z ,25,35-20,25,35 INTEGRA Плоская прокладка cмесительного узла 5a 50a Z Dichtung Micherkomplex flach Uszczelka Oring 52. O-ring gasket Прокладка О-кольцо Z x 3.5 kod ,25,35-20,25,35 INTEGRA Dichtung O-Ring

37 K-476:20/PL-GB-RU-DE str Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z x INTEGRA. Połączenie króćca gazowego z zaworem gazowym. To connect a gas connector with a gas valve. Соединение газового патрубка с газовым клапаном. Verbindung des Gasstutzens mit dem Gasventil 54. Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z x.8 INTEGRA.Połączenie rurki gazowej z króćcem zesp.gazowego. To connect a gas pipe with a gas unit connector.соединение газовой трубки с патрубком газового клапана. Verbindung der Gasrohr mit dem Gasventilsstützen 55. Uszczelka 05 Gasket 05 Прокладка 05 Dichtung 05 Z INTEGRA. Uszczelnienie pokrywy w płycie górnej. To seal a cover in an upper plate. Уплотнение крышы в верхней плите. Dichtung des Deckels in der oberer Platte 56. Uszczelka Gasket Прокладка Dichtung Z x 6 x 2 (7 INTEGRA) INTEGRA. Uszczelnienie rury na złączce w hydrobloku. To seal a pipe on a connector in a hydroblock. Уплотнение трубы на муфте в гидроблоке. Dichtung der Rohr an dem Hydroblcksverbinderer

38 K-476:20/PL-GB-RU-DE str Uszczelka Gasket Прокладка Dichtung Z x 6 x 2 INTEGRA. Połączenie rury gazowej z króćcem. To connect a gas pipe with a connector. Соединение газовой трубы с патрубком. Verbindung der Gasrohr mit dem Stützen 58. Uszczelka Gasket Прокладка Dichtung Z x 0 x 2 lub / or / или/oder Z INTEGRA. Połączenie rurki z naczyniem wzbiorczym. To connect a pipe with a compensation tank. Cоединение трубки с расширительном баком. Verbindung des Rohres mit dem Ausdehnungsgefäß 59. Uszczelka Oring O-ring gasket Прокладка О-кольцо Z Ø.8 x 2.65 Dichtung O-Ring. Uszczelnienie trzpienia zaworu do napełniania. To seal a filling valve s stem. Уплотнение штифта заправочного клапана. Dichtung des Anfühlventils

39 K-476:20/PL-GB-RU-DE str Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z Ø5.28 x.78. Uszczelnienie trzpienia zaworu do napełniania. To seal a filling valve s stem. Уплотнение штифта заправочного клапана. Dichtung des Anfühlventils 6. Uszczelka Oring O-ring gasket Прокладка О-кольцо Z Ø2.94 x 2.62 Dichtung O-Ring. Uszczelnienie osi zaworu trójdrożnego. To seal of an axle of a 3 way valve. Уплотнение оси трёхходового клапана. Dichtung der Dreiwegeventilsachse Uszczelka Oring 62. O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z Ø2.89 x Uszczelnienie tulejek zewnętrznych zaworu trójdrożnego. To seal external muffs of a 3 way valve. Уплотнение внешних втулок трёхходового клапана. Dichtung der Äußeren Dreiwegeventilstülle

40 K-476:20/PL-GB-RU-DE str Uszczelka Oring O-ring gasket Прокладка О-кольцо Dichtung O-Ring Z Ø2.9 x Uszczelnienie grzybków na osi zaworu trójdrożnego. To seal heads on an axis of a 3-way valve. Уплотнение грибков на оси трёхходового клапана. Dichtung des Pilzchen an der Dreiwegeventilsachse 64. Uszczelka Oring O-ring gasket Прокладка О-кольцо Z Ø3.0 x Dichtung O-Ring. Uszczelnienie grzybków zaworu trójdrożnego. To seal heads of a 3-way valve. Уплотнение грибков трёхходового клапана. Dichtung der Pilzchen des Dreiwegeventils 65. Uszczelka Oring O-ring gasket Прокладка О-кольцо Z Ø5.6 x.78 2 Dichtung O-Ring. Uszczelnienie tulejek by passu. To seal by pass s sleeves. Уплотнение втулок бай-пасса. Dichtung der Bypasstülle

41 K-476:20/PL-GB-RU-DE str Uszczelka Oring O-ring gasket Прокладка О-кольцо Z Ø8.72 x Dichtung O-Ring. Uszczelnienie korpusow zaworu trójdrogowego. To seal bodies of a 3-way valve. Уплотнение корпусов трёхходового клапана. Dichtung des Dreiwegeventilskorps O-Ring O-ring О-кольцо O-Ring Uszczelka Gasket Прокладка Dichtung Uszczelka Gasket Прокладка Dichtung Z φ35 x 3 Z x 76 x 2 Z x 0 x 2 lub / or / или/oder Z Uszczelnienie odpowietrznika pompy. To seal a vent of a pump. Уплотнение воздухоодводчика насоса. Dichtung des Pumpeentlüfters. Uszczelnienie silnika pompy. To seal a motor of a pump. Уплотнение двигателя насоса. Dichtung des Pumpemotors INTEGRA. Uszczelnienie rurki by-passu. To seal a by-pass pipe. Уплотнение трубки бай-пассa. Bypassdichtung

42 K-476:20/PL-GB-RU-DE str Z GM ISO CBD 2+ z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu Wymiennik ciepła spaliny-woda Flue gas water Exchange Теплообменник продукты сгорания-вода Z GM ISO CBD 2+ z elektrodą krótka with a short electrode C коротким электродом mit Kurzelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu Abgas-Wasser Wärmetauscher Z GM ISO CBD 2+ z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji od/ in the production from/ на производстве от /während der Herstellung bis seit Z GM ISO CBD 3+ z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu

43 K-476:20/PL-GB-RU-DE str Z GM ISO CBD 3+ z elektrodą krótka with a short electrode С коротким электродом mit Kurzelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu cd 70 cd. 3 Wymiennik ciepła spaliny-woda Flue gas water Exchange Теплообменник продукты сгорания-вода Z GM ISO CBD 3+ z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji od/ in the production from/ на производстве от /während der Herstellung bis seit Abgas-Wasser Wärmetauscher Z GM ISO CBD 4+ z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu Z GM ISO CBD 4+ z elektrodą krótka with a short electrode С коротким электродом mit Kurzelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu

44 K-476:20/PL-GB-RU-DE str Z GM ISO CBD 4+ z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji od/ in the production from/ на производстве от /während der Herstellung bis seit cd 70 cd. 3 Wymiennik ciepła spaliny-woda Flue gas water Exchange Теплообменник продукты сгорания-вода Z GM ISO CBD 5+2 z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu Abgas-Wasser Wärmetauscher Z GM ISO CBD 5+2 z elektrodą krótka with a short electrode С коротким электродом mit Kurzelektrode w produkcji do/in the production to/ на производстве к/während der Herstellung bis zu Z GM ISO CBD 5+2 z elektrodą długą with a long electrode с длинным электродом mit Langelektrode w produkcji od/ in the production from/ на производстве от /während der Herstellung bis seit

45 K-476:20/PL-GB-RU-DE str Elektroda kontroli płomienia Flame control electrode Elektroda kontroli płomienia Электрод контроля пламени Flammekontrolelektrode Z GM Z GM Elektroda długa long electrode длинный электрод, Langelektrode Elektroda krótka short electrode короткий электрод Kurzelektrode 7a Uszczelka elektrody kontroli płomienia Gasket for flame control electrode Dichtung der Flammekontrollelektrode Z GM Прокладка электрода контроля пламени Elektroda zapłonowa Igniting electrode Зажигающий электрод Z GM Elektroda długa long electrode длинный электрод, Langelektrode Zündelektrode Z GM Elektroda krótka short electrode короткий электрод Kurzelektrode

46 K-476:20/PL-GB-RU-DE str.46 Uszczelka elektrody zapłonowej 72a Gasket for ignition electrode Dichtung der Zündelektrode Z GM Прокладка зажигающего электрода Palnik Burner Горелкa Brenner Z element wymiennika ciepła spaliny woda element of a flue gas water heat exchanger элемент теплообменника продукты сгорания-вода Abgas- Wasserwärmetauscherbaustein Z element wymiennika ciepła spaliny woda element of a flue gas water heat exchanger элемент теплообменника продукты сгорания-вода Abgas- Wasserwärmetauscherbaustein Z element wymiennika ciepła spaliny woda element of a flue gas water heat exchanger элемент теплообменника продукты сгорания-вода Abgas- Wasserwärmetauscherbaustein Z element wymiennika ciepła spaliny woda element of a flue gas water heat exchanger элемент теплообменника продукты сгорания-вода Abgas- Wasserwärmetauscherbaustein

47 K-476:20/PL-GB-RU-DE str.47 Izolacja termiczna wewnętrzna 74. poz. Pos. Internal thermal insulation Термическая изоляция внутренная Z Kod/code GM poz.3 Pos.3 poz.2 Pos.2 Innere Thermoisolierung Izolacja pokrywy komory Thermal insulation Изоляция крышы камеры Brennkammerisolierung Uszczelka sznurkowa Sealing cord Верёвочная прокладка Z Kod/code GM Z Kod/code GM INTEGRA poz. poz.2 poz.3 Schnurdichtung Uszczelka pokrywy poz poz.4 Pos.4 Gasket of a cover Прокладка крышы Z Kod/code GM Deckeldichtung O-ring

48 K-476:20/PL-GB-RU-DE str.48 Rura sprężysta DN63 Elastic pipe DN63 Yпругой трубе DN63 Elastischen Rohr DN63 Z Rura sprężysta DN Elastic pipe DN63 Yпругой трубе DN63 Z INTEGRA Elastischen Rohr DN63 Rura sprężysta DN80 Elastic pipe DN80 Yпругой трубе DN80 Z Elastischen Rohr DN80 Zawór kulowy z zaworem zwrotnym 79. Ball valve with not-return walve шаровой клапан с Обратный клапан Z INTEGRA das Kugelventil aus das Rückventil

49 K-476:20/PL-GB-RU-DE str.49 Zawór bezpieczeństwa 80. Safety Valle Предохранительнй клапан Z INTEGRA Sicherheitsventil Anoda zasobnika c.w.u. 8. Anode tank domestic water temperature Анод бойлера тёплой хозяйственной воды Z INTEGRA Anode Tank Warmnutzwasser 82. Pokrywa tylna Z lub Z

50 K-476:20/PL-GB-RU-DE str.50. Uszczelki kotła Gasket for the boiler Прокладки котла Kesseldichtung kessel -20,25,35 ECOCONDENS CRYSTAL-20,25,35 (zestaw naprawczy) (repair set) (pемонтный комплект) (Reparatursatz) Z W skład zestawu naprawczego wchodzą : The set includes: В комплекте находятся: Der Reparatursatz beinhaltet. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring szt./pcs./шт./stück 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт Stück. 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 7. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт. Stück lub / or / или/oder Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт. Stück 9. Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт. Stück 0. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт. Stück. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт. Stück 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт. Stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт Stück. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 7. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 8. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 9. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт. Stück 20. Uszczelka / Gasket / Прокладка / Dichtung szt./pcs./шт. Stück 2. Uszczelka / Gasket / Прокладка / Dichtung szt./pcs./шт. Stück 22. Uszczelka / Gasket / Прокладка /Dichtung szt./pcs./шт. Stück 23. Uszczelka / Gasket / Прокладка / Dichtung szt./pcs./шт. Stück 24. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт Stück.

51 K-476:20/PL-GB-RU-DE str.5 Uszczelki kotła 2. Gasket of a boiler Прокладки котла Kesselsdichtung Jednofunkcyjny System Одноконтурный Einfunktionkessel -20,25,35 ECOCONDENS CRYSTAL-20,25,35 (zestaw naprawczy) (repair set) (pемонтный комплект) (Reparatursatz) Z W skład zestawu naprawczego wchodzą : Repair set includes: В комплекте находятся: Der Reparatursatz beinhaltet. Uszczelka oring / O-ring gasket / Прокладка О-кольцо//Dichtung Oring szt./pcs./шт/.stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/ 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт. Stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт./ Stück 6. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт. Stück/ lub / or / или/oder Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт./ Stück 8. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück. 9. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт/stück. 2. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт./ Stück 3. Uszczelka / Gasket / Прокладка Dichtung szt./pcs./шт. Stück/ 6. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт Stück. 3. Uszczelki kotła Gasket of a boiler Прокладки котла Kesselsdichtung kessel INTEGRA (zestaw naprawczy) (repair set) (pемонтный комплект) (Reparatursatz) Z W skład zestawu naprawczego wchodzą : Repair set includes: В комплекте находятся: Der Reparatursatz beinhaltet. Uszczelka oring / O-ring gasket / Прокладка О-кольцо//Dichtung Oring szt./pcs./шт/.stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/ 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт. Stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт./ Stück 6. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт. Stück/ lub / or / или/oder Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт./ Stück 8. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück. 9. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт/stück. 0. Uszczelka / Gasket / Прокладка /Dichtung szt./pcs./шт. Stück/. Uszczelka / Gasket / Прокладка /Dichtung szt./pcs./шт. Stück/ lub / or / или/oder Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт./ Stück 3. Uszczelka / Gasket / Прокладка Dichtung szt./pcs./шт. Stück/ 6. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт Stück.

52 K-476:20/PL-GB-RU-DE str Uszczelki kotła Gasket for the boiler Прокладки котла Kesseldichtung kessel -50 ECOCONDENS CRYSTAL-50 (zestaw naprawczy) (repair set) (pемонтный комплект) (Reparatursatz) Z W skład zestawu naprawczego wchodzą : The set includes: В комплекте находятся: Der Reparatursatz beinhaltet. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring szt./pcs./шт./stück 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт Stück. 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 7. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт. Stück lub / or / или/oder Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт. Stück 9. Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт. Stück 0. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт. Stück. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт. Stück 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт. Stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо Dichtung Oring / szt./pcs./шт Stück. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 7. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 8. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung Oring szt./pcs./шт. Stück 9. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт. Stück 20. Uszczelka / Gasket / Прокладка / Dichtung szt./pcs./шт. Stück 2. Uszczelka / Gasket / Прокладка / Dichtung szt./pcs./шт. Stück 22. Uszczelka / Gasket / Прокладка /Dichtung szt./pcs./шт. Stück 25. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт Stück Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт Stück.

53 K-476:20/PL-GB-RU-DE str.53 Uszczelki kotła Gasket of a boiler 5. Прокладки котла Kesselsdichtung Jednofunkcyjny System Одноконтурный Einfunktionkessel -50 ECOCONDENS CRYSTAL-50 Z W skład zestawu naprawczego wchodzą : Repair set includes: В комплекте находятся: Der Reparatursatz beinhaltet. Uszczelka oring / O-ring gasket / Прокладка О-кольцо//Dichtung Oring szt./pcs./шт/stück 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/ Stück 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/ Stück 6. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт/ Stück lub / or / или/oder Uszczelka / Gasket / Прокладка Dichtung / szt./pcs./шт/ Stück 8. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/Dichtung Oring szt./pcs./шт/stück 9. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт/stück 0. Uszczelka / Gasket / Прокладка /Dichtung szt./pcs./шт/ Stück 2. Uszczelka / Gasket / Прокладка/Dichtung szt./pcs./шт/ Stück 3. Uszczelka / Gasket / Прокладка Dichtung szt./pcs./шт/ Stück 6. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт/stück 7.. Uszczelka / Gasket / Прокладка/ Dichtung szt./pcs./шт/stück (zestaw naprawczy) (repair set) (pемонтный комплект) (Reparatursatz)

54 K-476:20/PL-GB-RU-DE str Zestaw naprawczy zaworu trójdrogowego Repair set for a 3-way valve Ремонтный комплект трёхходового клапана Dreiwegeventil - Reparatursatz Zestaw naprawczy korpusu zaworów Repair set for a supplying valve Ремонтный комплект заправочного клапана Anfüllventil - Reparatursatz Z Obowiązuje w naprawach pogwarancyjnych For after - guarantee repairs Только для послегарантийны х ремонто в Z Obowiązuje w naprawach pogwarancyjnych For after - guarantee repairs Только для послегарантийны х ремонтов Bei Garantiereparatur pflichtig W skład zestawu wchodzą: The set includes: В комплекте находятся:. Tulejka zewn. / External sleeve / Внешняя втулка szt./pcs./шт. /Stück 2. Tulejka wewn. / Internal sleeve / Внутренная втулка szt./pcs./шт. /Stück 3. Oring / O-ring / О-кольцо/ Oring Ø2.84x szt./pcs./шт. /Stück 4. Oring / O-ring / О-кольцо/ Oring Ø2.89x szt./pcs./шт. /Stück 5. Prowadnica / Guide / Водилка/ Führung szt./pcs./шт. /Stück 6. Sprężyna / Spring / Пружина/ Feder szt./pcs./шт. /Stück 7. Grzybek / Head / Грибок/ Pilzchen szt./pcs./шт. /Stück 8. Oring / O-ring / О-кольцо/ Oring Ø2.9x szt./pcs./шт. /Stück 9. Oring / O-ring / О-кольцо/ Oring Ø3.x szt./pcs./шт. /Stück 0. Zawleczka / Cotter pin / Шплинт/ Splint szt./pcs./шт. /Stück. Oś / Axis / Ось/ Axe szt./pcs./шт. /Stück 2. Łącznik pionowy/vertical connector/ szt./pcs./шт. /Stück Вертикальный соединитель/muffe senkrecht W skład zestawu wchodzą: The set includes: В комплекте находятся:. Oring / O ring / О-кольцо / Oring Ø.8x szt./pcs./шт. /Stück 2. Oring / O ring / О-кольцо / Oring Ø5.28x szt./pcs./шт. /Stück 3. Oring / O ring / О-кольцо / Oring Ø9.25x szt./pcs./шт. /Stück 4. Pokrętło / Knob / Поворотная ручка/ Drehknopf szt./pcs./шт. /Stück
