GARAŻ PODZIEMNY POD BUDYNKIEM COLLEGIUM JANA PAWŁA II i PRZY BUDYNKU CENTRUM TRANSFERU WIEDZY KUL

Transkrypt

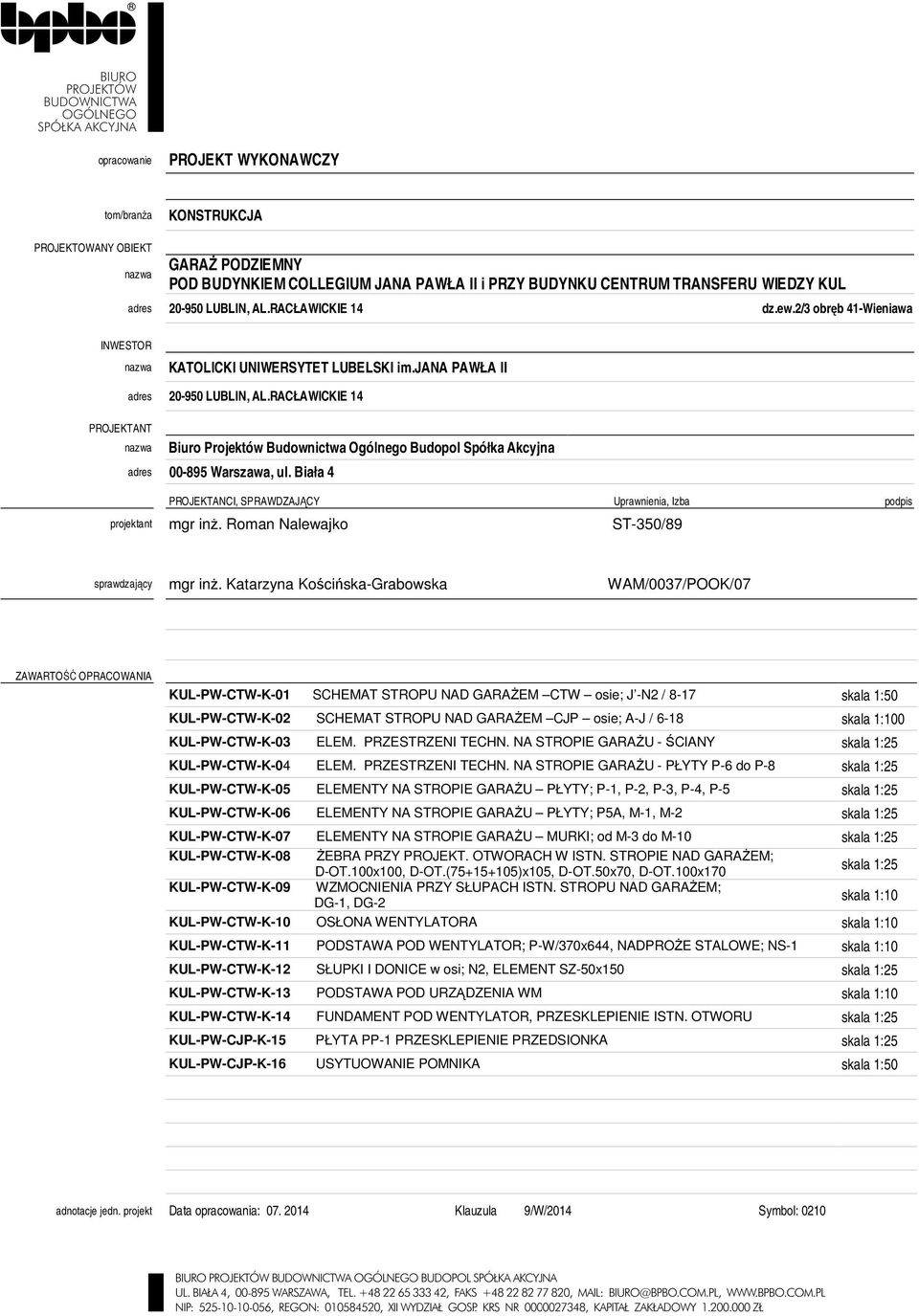

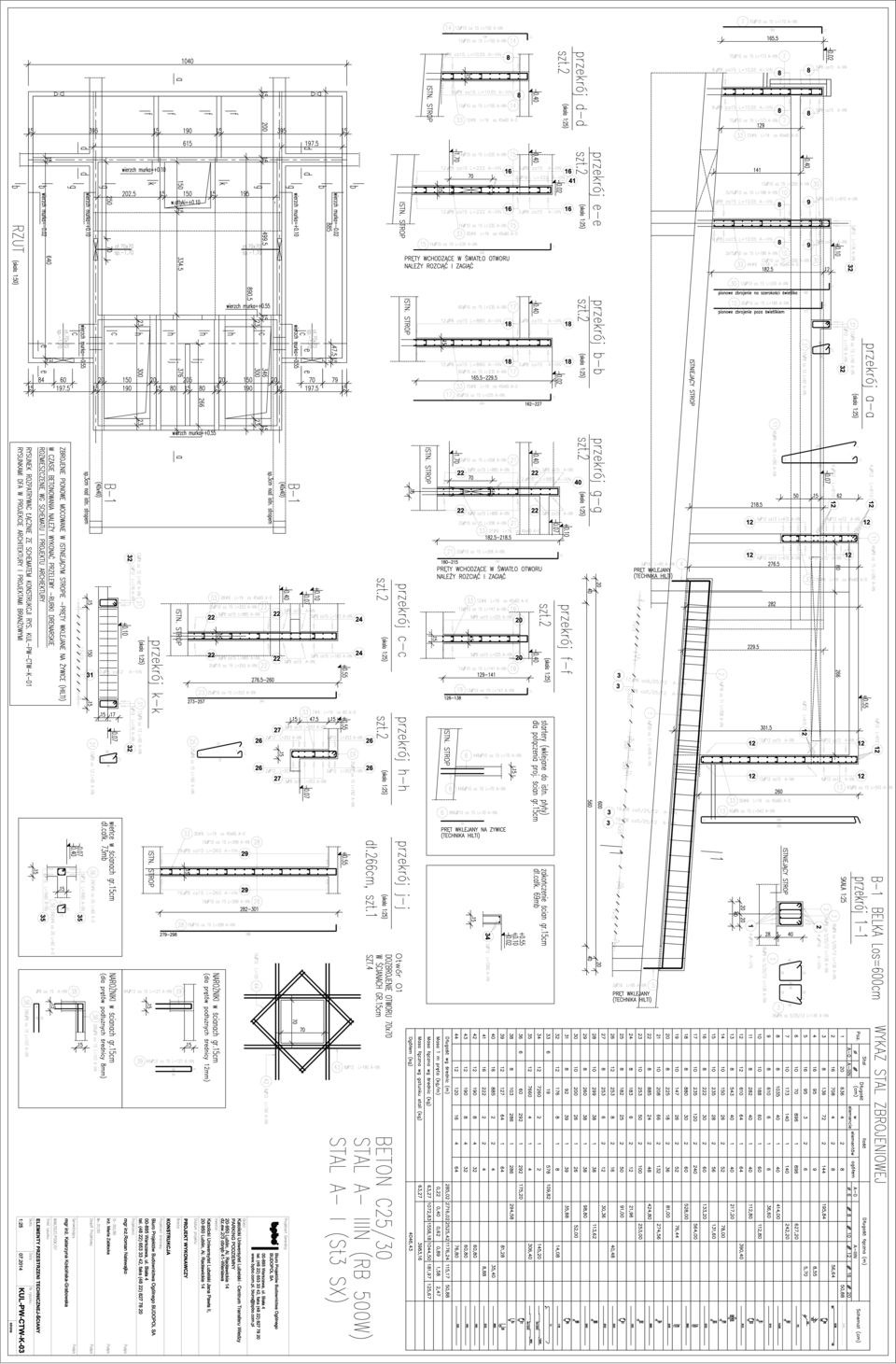

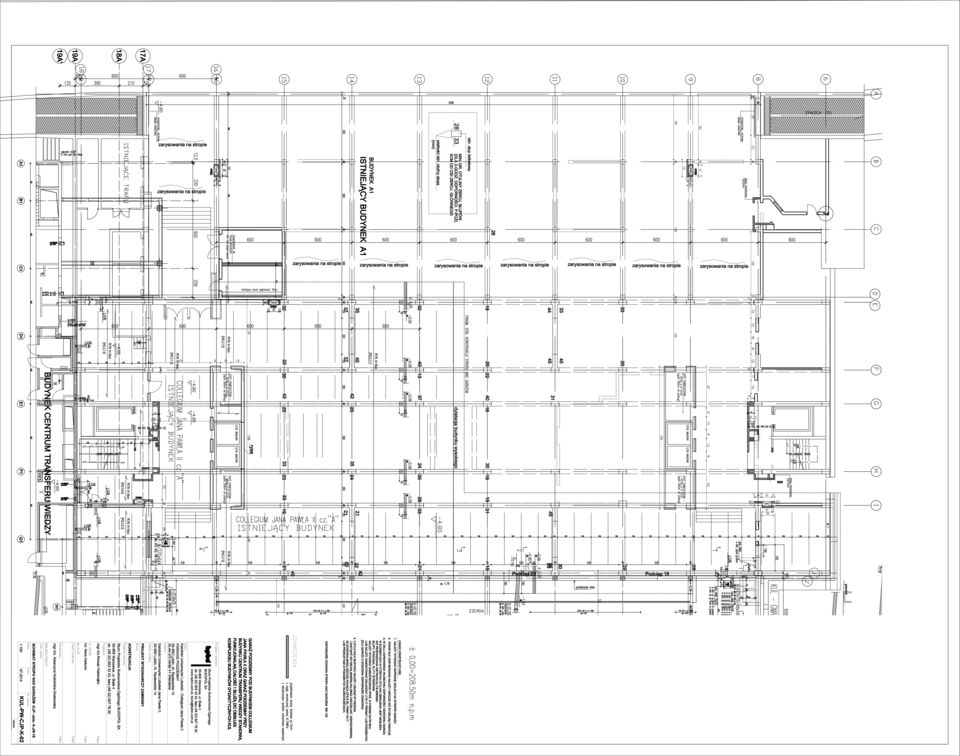

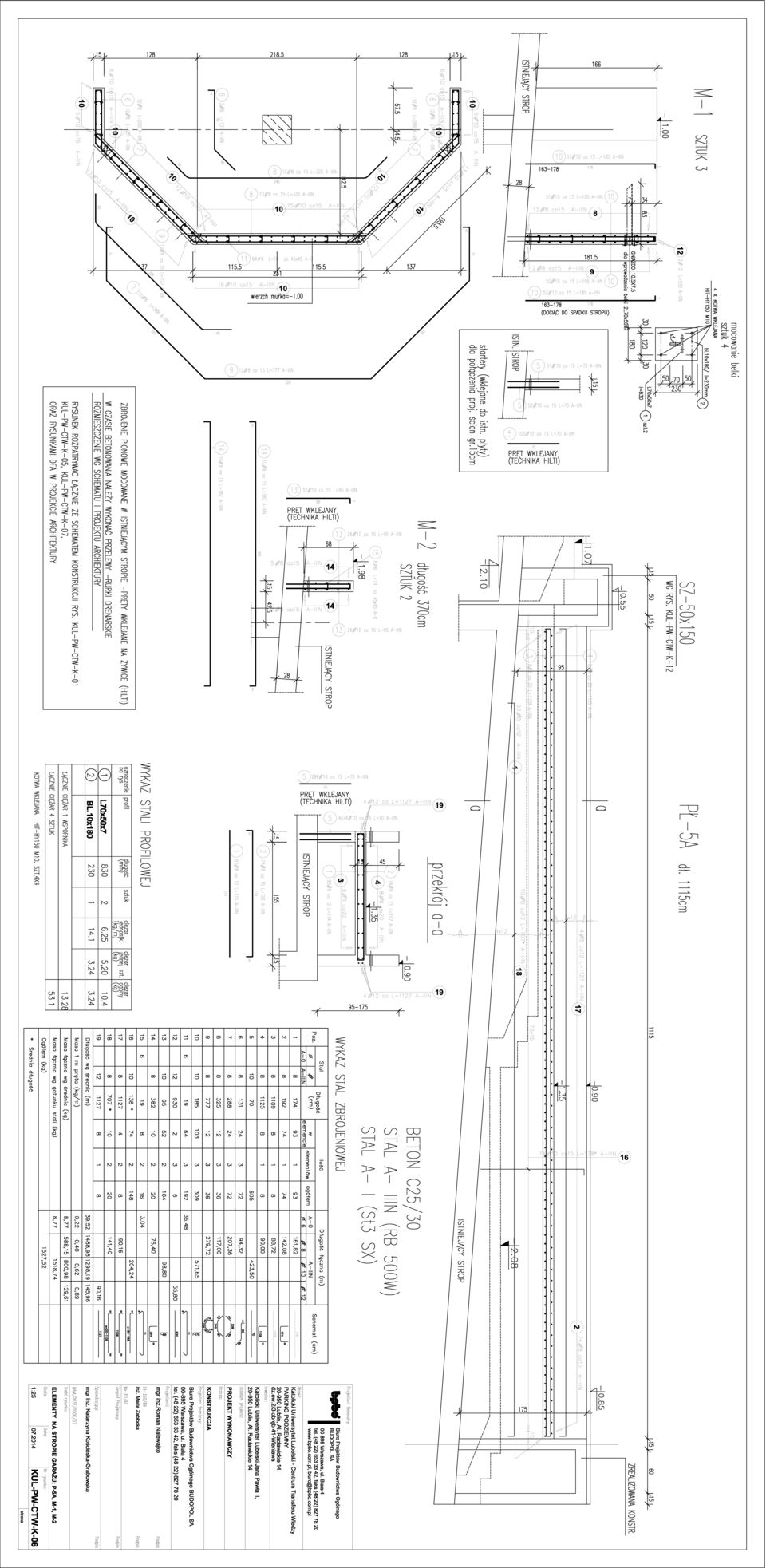

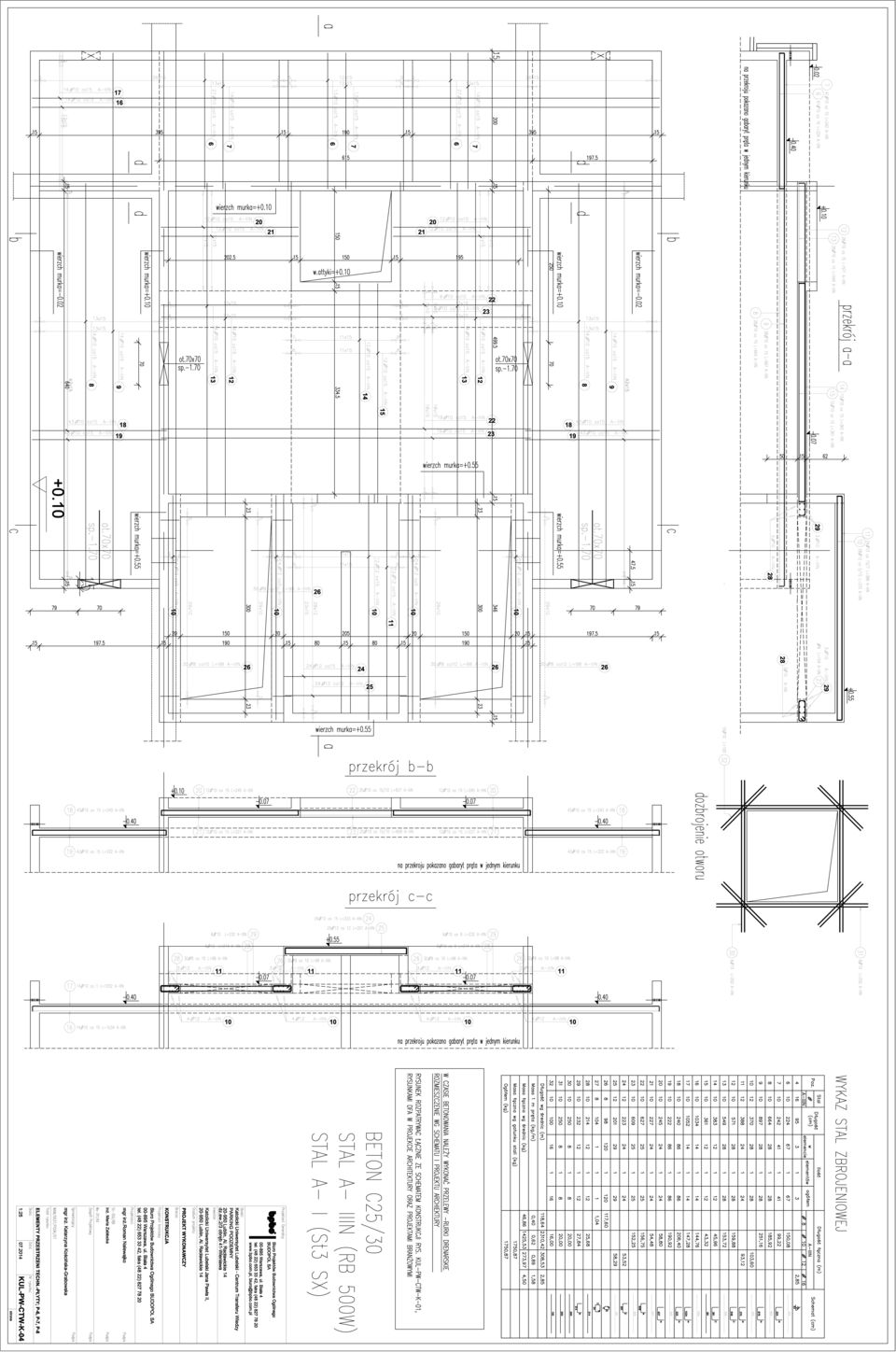

1 opracowanie PROJEKT WYKONAWCZY tom/branża KONSTRUKCJA PROJEKTOWANY OBIEKT nazwa GARAŻ PODZIEMNY POD BUDYNKIEM COLLEGIUM JANA PAWŁA II i PRZY BUDYNKU CENTRUM TRANSFERU WIEDZY KUL adres LUBLIN, AL.RACŁAWICKIE 14 dz.ew.2/3 obręb 41-Wieniawa INWESTOR nazwa KATOLICKI UNIWERSYTET LUBELSKI im.jana PAWŁA II adres LUBLIN, AL.RACŁAWICKIE 14 PROJEKTANT nazwa Biuro Projektów Budownictwa Ogólnego Budopol Spółka Akcyjna adres Warszawa, ul. Biała 4 PROJEKTANCI, SPRAWDZAJĄCY Uprawnienia, Izba podpis projektant mgr inż. Roman Nalewajko ST-350/89 sprawdzający mgr inż. Katarzyna Kościńska-Grabowska WAM/0037/POOK/07 ZAWARTOŚĆ OPRACOWANIA KUL-PW-CTW-K-01 SCHEMAT STROPU NAD GARAŻEM CTW osie; J -N2 / 8-17 skala 1:50 KUL-PW-CTW-K-02 SCHEMAT STROPU NAD GARAŻEM CJP osie; A-J / 6-18 skala 1:100 KUL-PW-CTW-K-03 ELEM. PRZESTRZENI TECHN. NA STROPIE GARAŻU - ŚCIANY skala 1:25 KUL-PW-CTW-K-04 ELEM. PRZESTRZENI TECHN. NA STROPIE GARAŻU - PŁYTY P-6 do P-8 skala 1:25 KUL-PW-CTW-K-05 ELEMENTY NA STROPIE GARAŻU PŁYTY; P-1, P-2, P-3, P-4, P-5 skala 1:25 KUL-PW-CTW-K-06 ELEMENTY NA STROPIE GARAŻU PŁYTY; P5A, M-1, M-2 skala 1:25 KUL-PW-CTW-K-07 ELEMENTY NA STROPIE GARAŻU MURKI; od M-3 do M-10 skala 1:25 KUL-PW-CTW-K-08 ŻEBRA PRZY PROJEKT. OTWORACH W ISTN. STROPIE NAD GARAŻEM; D-OT.100x100, D-OT.( )x105, D-OT.50x70, D-OT.100x170 skala 1:25 KUL-PW-CTW-K-09 WZMOCNIENIA PRZY SŁUPACH ISTN. STROPU NAD GARAŻEM; DG-1, DG-2 skala 1:10 KUL-PW-CTW-K-10 OSŁONA WENTYLATORA skala 1:10 KUL-PW-CTW-K-11 PODSTAWA POD WENTYLATOR; P-W/370x644, NADPROŻE STALOWE; NS-1 skala 1:10 KUL-PW-CTW-K-12 SŁUPKI I DONICE w osi; N2, ELEMENT SZ-50x150 skala 1:25 KUL-PW-CTW-K-13 PODSTAWA POD URZĄDZENIA WM skala 1:10 KUL-PW-CTW-K-14 FUNDAMENT POD WENTYLATOR, PRZESKLEPIENIE ISTN. OTWORU skala 1:25 KUL-PW-CJP-K-15 PŁYTA PP-1 PRZESKLEPIENIE PRZEDSIONKA skala 1:25 KUL-PW-CJP-K-16 USYTUOWANIE POMNIKA skala 1:50 adnotacje jedn. projekt Data opracowania: Klauzula 9/W/2014 Symbol: 0210

2 KONSTRUKCJA

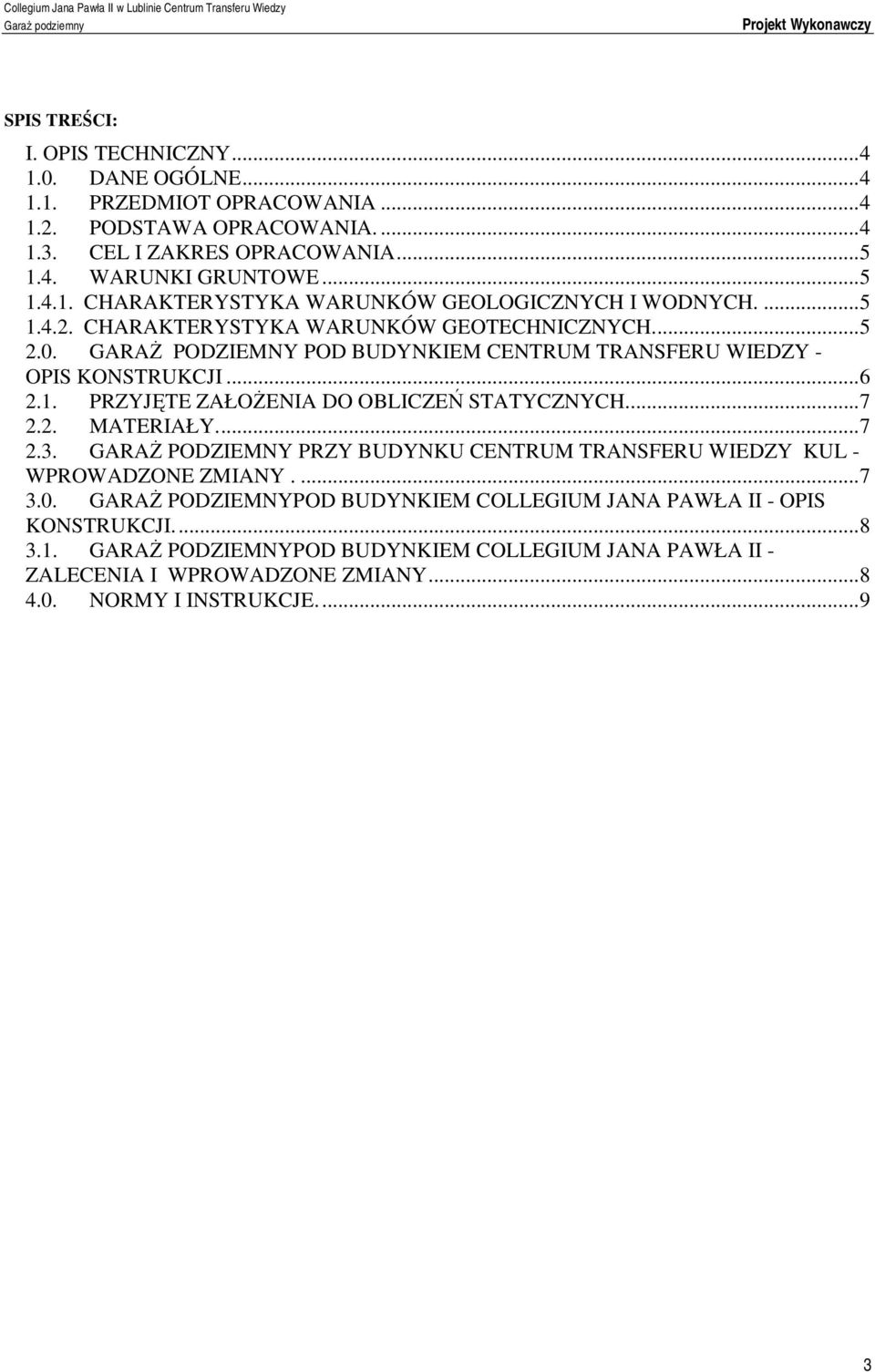

3 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy SPIS TREŚCI: I. OPIS TECHNICZNY DANE OGÓLNE PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA CEL I ZAKRES OPRACOWANIA WARUNKI GRUNTOWE CHARAKTERYSTYKA WARUNKÓW GEOLOGICZNYCH I WODNYCH CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH GARAŻ PODZIEMNY POD BUDYNKIEM CENTRUM TRANSFERU WIEDZY - OPIS KONSTRUKCJI PRZYJĘTE ZAŁOŻENIA DO OBLICZEŃ STATYCZNYCH MATERIAŁY GARAŻ PODZIEMNY PRZY BUDYNKU CENTRUM TRANSFERU WIEDZY KUL - WPROWADZONE ZMIANY GARAŻ PODZIEMNYPOD BUDYNKIEM COLLEGIUM JANA PAWŁA II - OPIS KONSTRUKCJI GARAŻ PODZIEMNYPOD BUDYNKIEM COLLEGIUM JANA PAWŁA II - ZALECENIA I WPROWADZONE ZMIANY NORMY I INSTRUKCJE...9 3

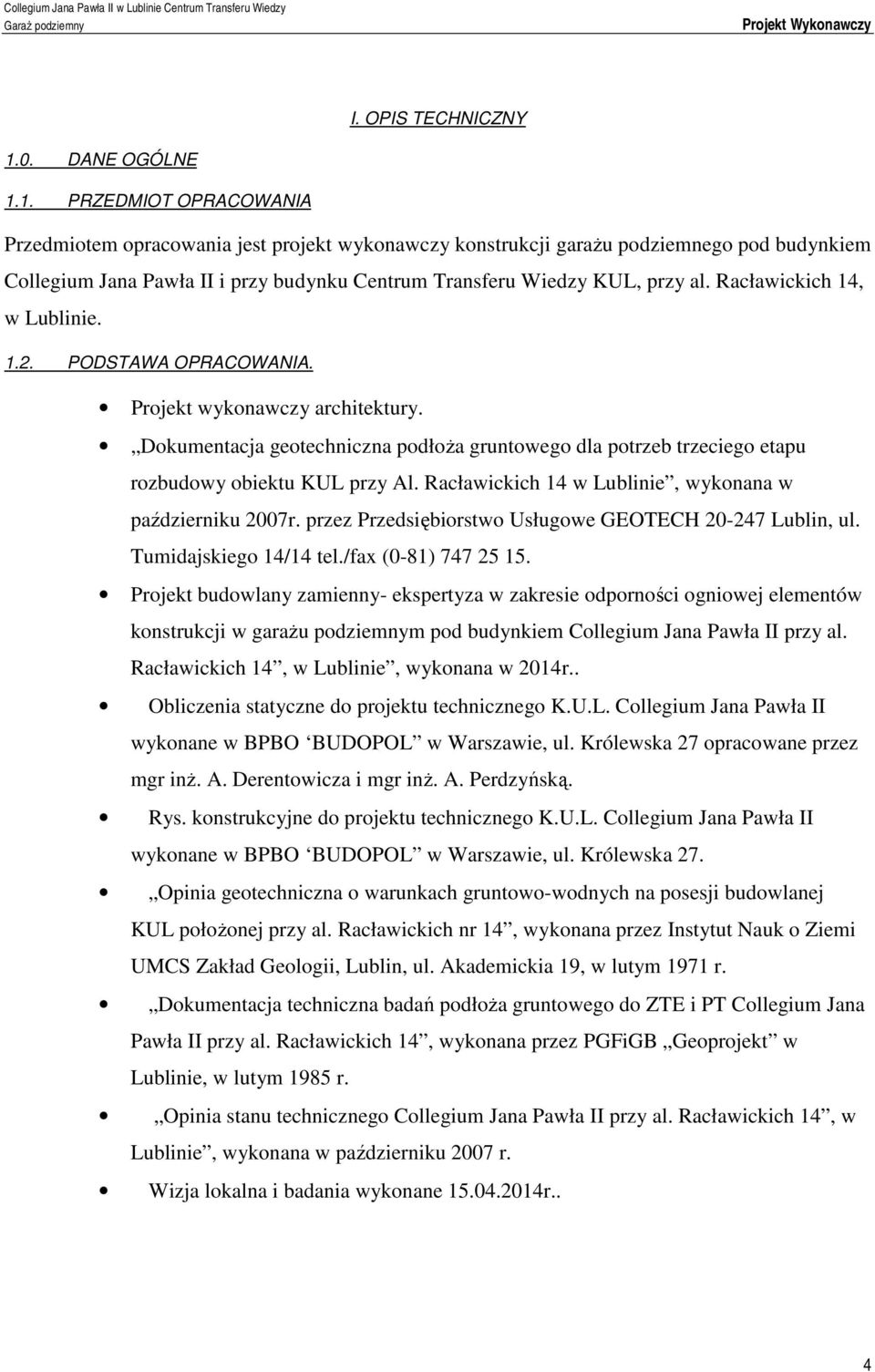

4 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy I. OPIS TECHNICZNY 1.0. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy konstrukcji garażu podziemnego pod budynkiem Collegium Jana Pawła II i przy budynku Centrum Transferu Wiedzy KUL, przy al. Racławickich 14, w Lublinie PODSTAWA OPRACOWANIA. Projekt wykonawczy architektury. Dokumentacja geotechniczna podłoża gruntowego dla potrzeb trzeciego etapu rozbudowy obiektu KUL przy Al. Racławickich 14 w Lublinie, wykonana w październiku 2007r. przez Przedsiębiorstwo Usługowe GEOTECH Lublin, ul. Tumidajskiego 14/14 tel./fax (0-81) Projekt budowlany zamienny- ekspertyza w zakresie odporności ogniowej elementów konstrukcji w garażu podziemnym pod budynkiem Collegium Jana Pawła II przy al. Racławickich 14, w Lublinie, wykonana w 2014r.. Obliczenia statyczne do projektu technicznego K.U.L. Collegium Jana Pawła II wykonane w BPBO BUDOPOL w Warszawie, ul. Królewska 27 opracowane przez mgr inż. A. Derentowicza i mgr inż. A. Perdzyńską. Rys. konstrukcyjne do projektu technicznego K.U.L. Collegium Jana Pawła II wykonane w BPBO BUDOPOL w Warszawie, ul. Królewska 27. Opinia geotechniczna o warunkach gruntowo-wodnych na posesji budowlanej KUL położonej przy al. Racławickich nr 14, wykonana przez Instytut Nauk o Ziemi UMCS Zakład Geologii, Lublin, ul. Akademickia 19, w lutym 1971 r. Dokumentacja techniczna badań podłoża gruntowego do ZTE i PT Collegium Jana Pawła II przy al. Racławickich 14, wykonana przez PGFiGB Geoprojekt w Lublinie, w lutym 1985 r. Opinia stanu technicznego Collegium Jana Pawła II przy al. Racławickich 14, w Lublinie, wykonana w październiku 2007 r. Wizja lokalna i badania wykonane r.. 4

5 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy 1.3. CEL I ZAKRES OPRACOWANIA Celem opracowania jest projekt wykonawczy konstrukcji garażu podziemnego pod budynkiem Collegium Jana Pawła II i przy budynku Centrum Transferu Wiedzy KUL, przy al. Racławickich 14, w Lublinie. Zakres opracowania obejmuje rozwiązanie konstrukcji w/w budynku WARUNKI GRUNTOWE Teren, na którym prowadzono badania, znajduje się w centrum Lublina, przy Alejach Racławickich 14. Pod względem geomorfologicznym jest to fragment rozległej wysoczyzny lessowej, stanowiącej dział wodny zlewiska rzeki Cechówki i Bystrzycy CHARAKTERYSTYKA WARUNKÓW GEOLOGICZNYCH I WODNYCH. W budowie geologicznej biorą udział: holoceńskie osady antropogeniczne wykształcone w postaci nasypów ziemno-gruzowych oraz plejstoceńskie osady akumulacji eolicznej wykształcone w postaci osadów lessowych. W trakcie wierceń nie stwierdzono występowanie wody gruntowej do maksymalnej głębokości 7,0 m ppt. Podwyższoną, lokalnie, wilgotność nasypów oraz gruntów rodzimych wiązać należy z niekontrolowanym dopływem wód atmosferycznych i wadliwie działającym, w przeszłości, systemem ich odprowadzania CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH. Na podstawie wykonanych prac i badań oraz klasyfikacji gruntów zgodnej z PN-86/B2480 stwierdzono, że na badanym terenie występują nasypy nie budowlane o zmiennej miąższości, składzie i stopniu skomprymowania oraz grunty rodzime mało spoiste wykształcone w postaci pyłów. Uogólnione wartości parametrów geotechnicznych ustalone zostały metodą B w oparciu o wyniki badań makroskopowych, wyników sondowania oraz normę PN-81/B Gruntów nasypowych nie objęto podziałem geotechnicznym. Badaniami laboratoryjnymi wykonanymi dla opracowań archiwalnych ustalono, że nasypy nie budowlane, w których przewagę stanowią pyły z częściami organicznymi i glebą - posiadają wilgotność naturalną od 10,5 do 21,0 %, gęstość objętościową od 1,47 do 1,83 T/m 3, kąt tarcia wewnętrznego od 9 do 12 przy kohezji Cu = 9 kpa. Wartości modułu ściśliwości pierwotnej wahają się w granicach od 9400 do kpa, a modułu ściśliwości wtórnej zawierają się w granicach od do kpa. Podkreśla się, że grunty te są bardzo nie jednorodne i w żadnym wypadku nie nadają się do posadowienia bezpośredniego. Miąższość gruntów nasypowych zawiera się w przedziale od 0,7 m do 3,3 m. Zgodnie z zaleceniami normy PN-81/B grunty rodzime podzielono na warstwy geotechniczne, których charakterystykę podano niżej. 5

6 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy Warstwa I - reprezentowana jest przez pyły z lokalnymi laminacjami glin pylastych, twardoplastyczne o uogólnionym stopniu plastyczności I L = 0,20. Grunty te mają nie wielki zasięg poziomy natomiast ich miąższość jest znaczna, bowiem sięga 5,0-5,3. Warstwa II - reprezentowana jest przez pyły, półzwarte o uogólnionym stopniu plastyczności I L = 0,00. Grunty tej warstwy stanowią zasadniczą część podłoża budowlanego. Podkreśla się, że grunty te są makroporowate a więc szczególnie wrażliwe na działanie wody, pod wpływem, której mogą osiadać zapadowo. Warunki gruntowe należy określić jako złożone. Obiekt odpowiada drugiej kategorii geotechnicznej GARAŻ PODZIEMNY POD BUDYNKIEM CENTRUM TRANSFERU WIEDZY - OPIS KONSTRUKCJI a. Ogólny opis konstrukcji Pomiędzy gmachem naukowym a budynkiem wysokim została zaprojektowana rozbudowa istniejącego garażu podziemnego. Garaż został wykonany w układzie płytowo słupowym opartym na siatce słupów o rozstawie 6x6m. Strop żelbetowy monolityczny o grubości 28cm oparty na słupach o wymiarach 40x40cm i stopach fundamentowych. Całość została wykonana z betonu C30/37 i stali AIIIN. Rozbudowa polega na zmianie aranżacji tarasu zielonego na płycie stropodachu garażu oraz zmianę usytuowania kanałów oddymiających garaż zgodną z wytycznymi ppoż. Wykonano nowe otwory w stropie, wykonano zabudowę urządzeń oddymiających, zmieniono usytuowanie elementów małej architektury oraz zaprojektowano dodatkowe pochylnie i schody na płycie stropowej garażu. b. Posadowienie Budynek został posadowiony na stopach i ławach fundamentowych. Stopy i ławy fundamentowe wykonane z betonu C30/37 zbrojona stalą AIIIN. Ściany piwnic o gr. 40 cm żelbetowe wylewane na mokro. c. Słupy Słupy w konstrukcji żelbetowej, monolitycznej z betonu C30/37 zbrojone stalą AIIIN. Wymiary słupów 40x40cm. d. Stropy 6

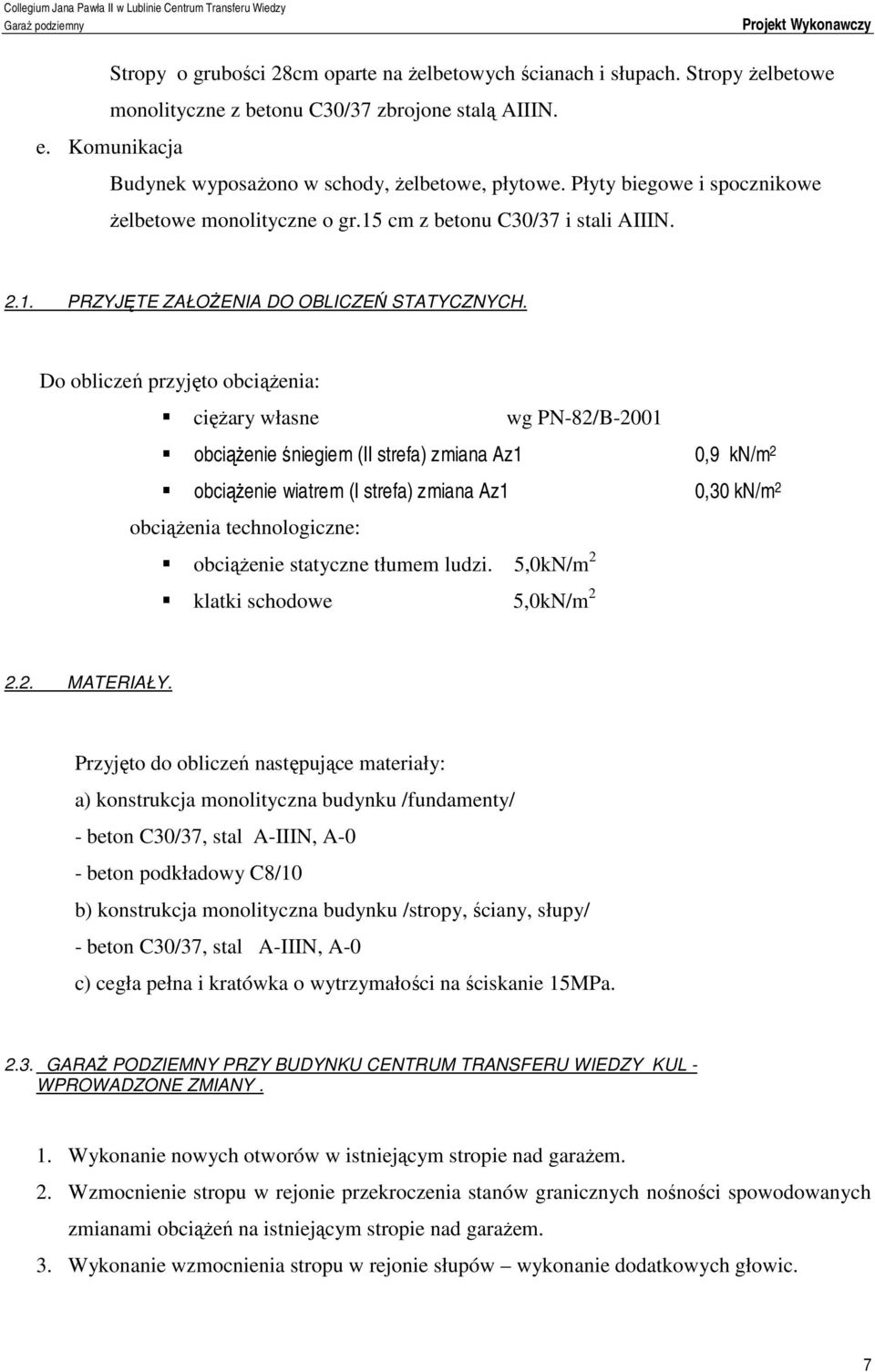

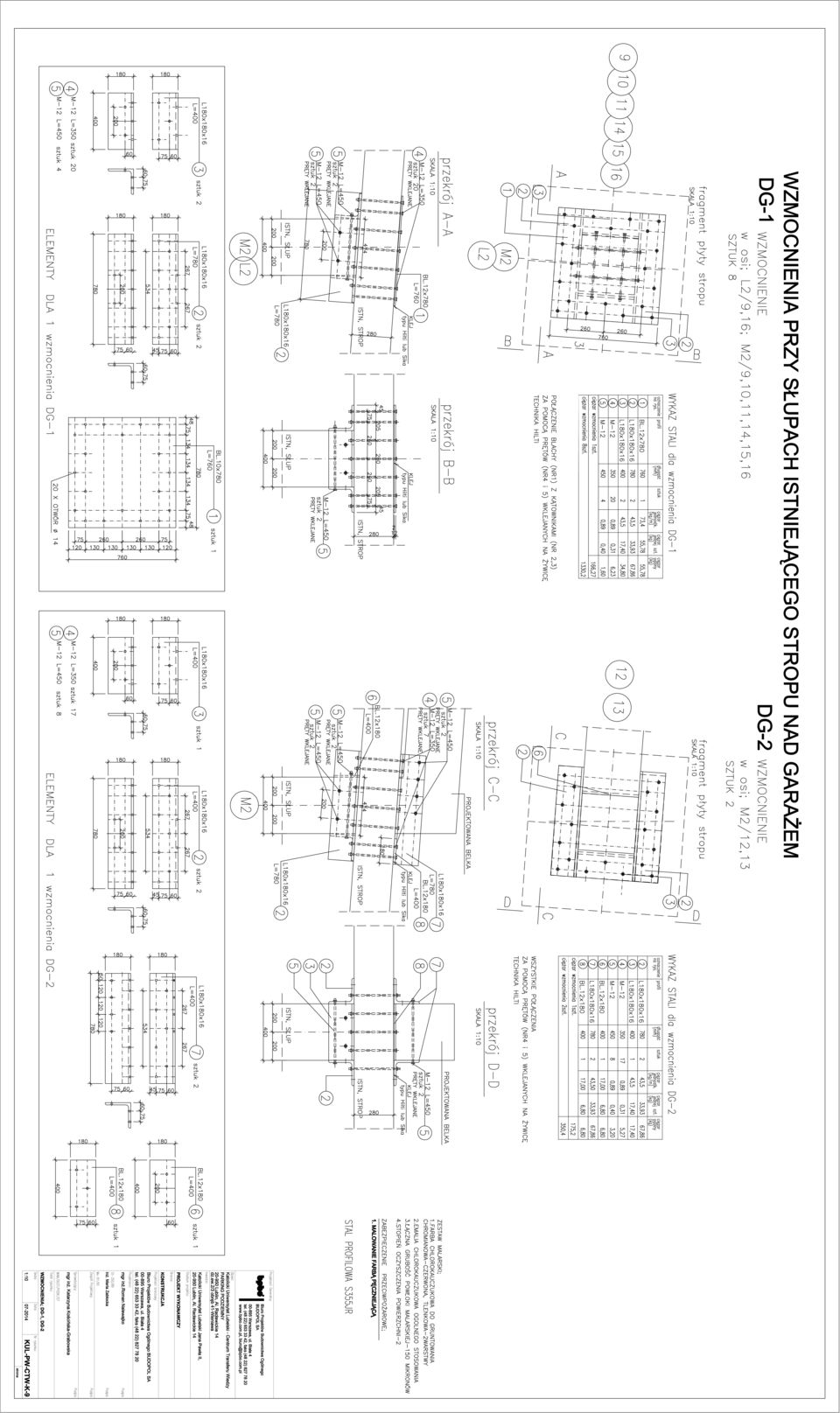

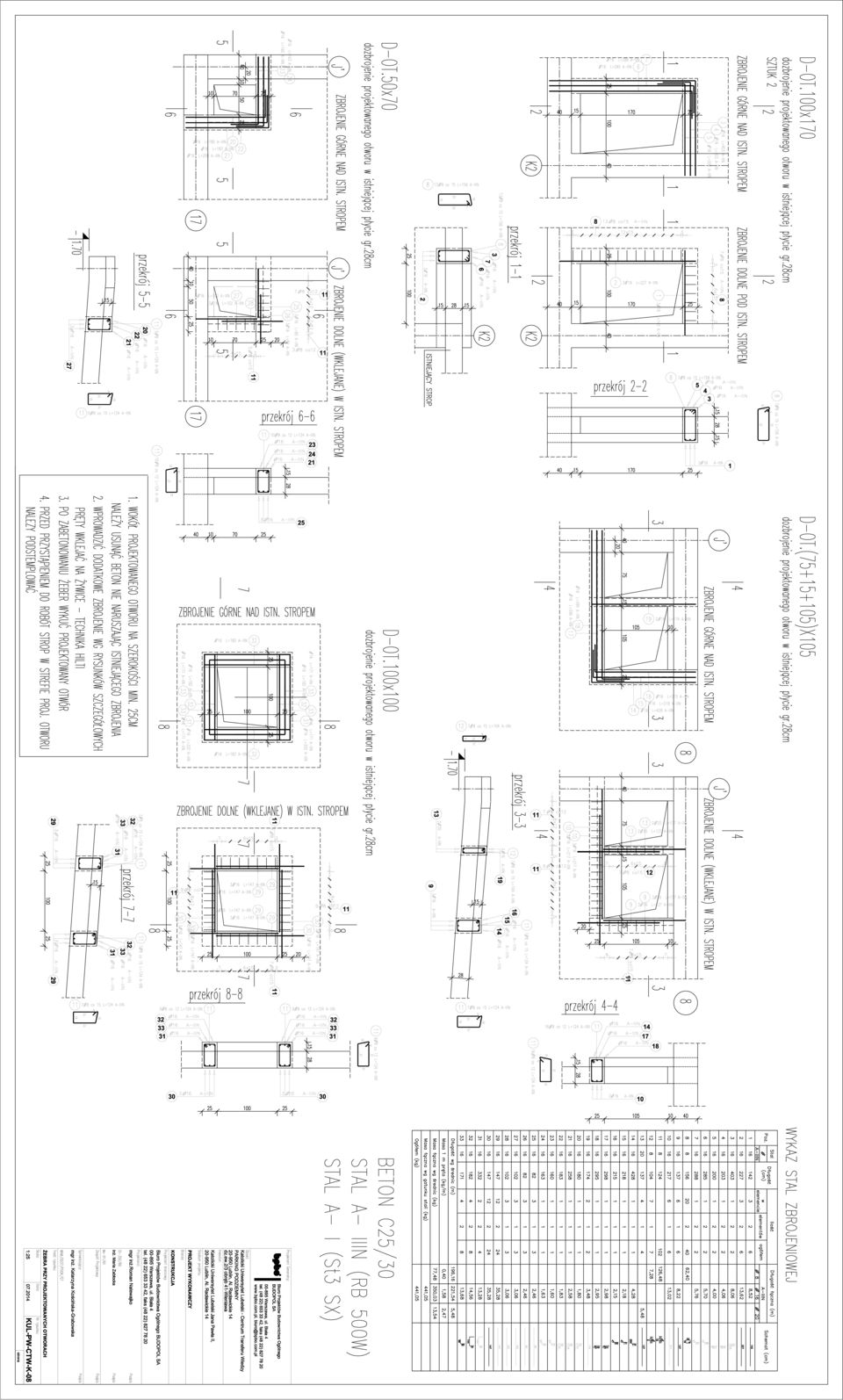

7 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy Stropy o grubości 28cm oparte na żelbetowych ścianach i słupach. Stropy żelbetowe monolityczne z betonu C30/37 zbrojone stalą AIIIN. e. Komunikacja Budynek wyposażono w schody, żelbetowe, płytowe. Płyty biegowe i spocznikowe żelbetowe monolityczne o gr.15 cm z betonu C30/37 i stali AIIIN PRZYJĘTE ZAŁOŻENIA DO OBLICZEŃ STATYCZNYCH. Do obliczeń przyjęto obciążenia: ciężary własne wg PN-82/B-2001 obciążenie śniegiem (II strefa) zmiana Az1 0,9 kn/m 2 obciążenie wiatrem (I strefa) zmiana Az1 0,30 kn/m 2 obciążenia technologiczne: obciążenie statyczne tłumem ludzi. 5,0kN/m 2 klatki schodowe 5,0kN/m MATERIAŁY. Przyjęto do obliczeń następujące materiały: a) konstrukcja monolityczna budynku /fundamenty/ - beton C30/37, stal A-IIIN, A-0 - beton podkładowy C8/10 b) konstrukcja monolityczna budynku /stropy, ściany, słupy/ - beton C30/37, stal A-IIIN, A-0 c) cegła pełna i kratówka o wytrzymałości na ściskanie 15MPa GARAŻ PODZIEMNY PRZY BUDYNKU CENTRUM TRANSFERU WIEDZY KUL - WPROWADZONE ZMIANY. 1. Wykonanie nowych otworów w istniejącym stropie nad garażem. 2. Wzmocnienie stropu w rejonie przekroczenia stanów granicznych nośności spowodowanych zmianami obciążeń na istniejącym stropie nad garażem. 3. Wykonanie wzmocnienia stropu w rejonie słupów wykonanie dodatkowych głowic. 7

8 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy 4. Zmiana usytuowania ścianek żelbetowych i elementów zagospodarowania (murki oporowe, pochylnie, schody terenowe itp.) na istniejącym stropie nad garażem. 5. Wykonanie przestrzeni technicznej na istniejącym stropie. 6. Wykonanie konstrukcji wsporczych pod urządzenia wentylacji GARAŻ PODZIEMNYPOD BUDYNKIEM COLLEGIUM JANA PAWŁA II - OPIS KONSTRUKCJI. Budynek Collegium Jana Pawła II jest obiektem o kształcie zbliżonym do prostokąta o wymiarach ok.24,5x66,7m i wysokości ok.46m. Jest to budynek o jedenastu kondygnacjach nadziemnych i jednej kondygnacji podziemnej. W połowie długości budynek wysoki został zdylatowany. W kondygnacji podziemnej zlokalizowane są parkingi i pomieszczenia techniczne. Układ konstrukcyjny budynku podłużny, w szkielecie prefabrykowanym, w dolnych kondygnacjach monolityczny. Rozstaw ram nośnych 6,0m i 3,0m. Siatka słupów 6,0x6,0m i 6,0x3,0m. Sztywność przestrzenną budynku w kierunku podłużnym ramy nośne, w kierunku poprzecznym ściany usztywniające. Od strony ul. Łopacińskiego wykonany jest jednokondygnacyjny parking podziemny o wymiarach ok.18x55m. Na istniejącej płycie parkingu zlokalizowane jest wejście do budynku i parking na samochody. Po przeciwnej strony wejścia głównego został usytuowany budynek Gmachu Naukowego część B. Jest to budynek o wymiarach 28x32m, o wysokości ok.11m. Budynki zostały wykonane w konstrukcji szkieletowej monolitycznej, podciągi i słupy żelbetowe monolityczne, stropy z prefabrykowanych płyt stropu typu Akerman. Ściany piwnic, klatki schodowe monolityczne wylewane. Budynki zostały posadowione bezpośrednio na stopach i ławach fundamentowych GARAŻ PODZIEMNYPOD BUDYNKIEM COLLEGIUM JANA PAWŁA II - ZALECENIA I WPROWADZONE ZMIANY 1. Należy wykonać naprawę izolacji na stropie garażu a powstałe zarysowania należy uszczelnić stosując iniekcje. 2. W celu zapewnienia właściwej odporności ogniowej garażu należy: - w elementach w których otulina zbrojenia jest mniejsza niż przewidziana instrukcją ITB 409/ słupy, podciągi płyty stropowe należy wykonać zabezpieczenia ppoż. w formie natrysku lub należy zamontować okładziny z płyt Promat lub podobnych. 8

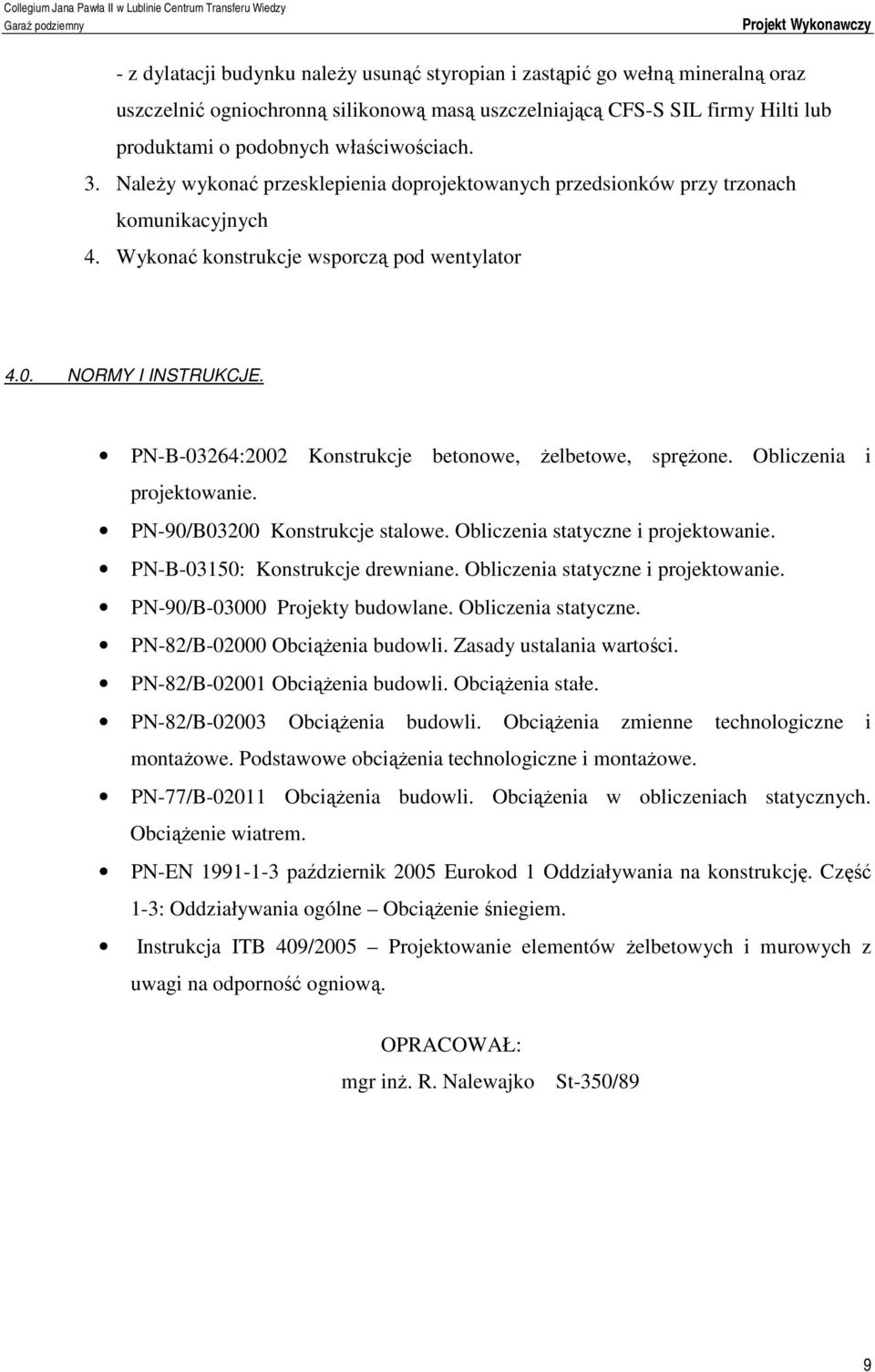

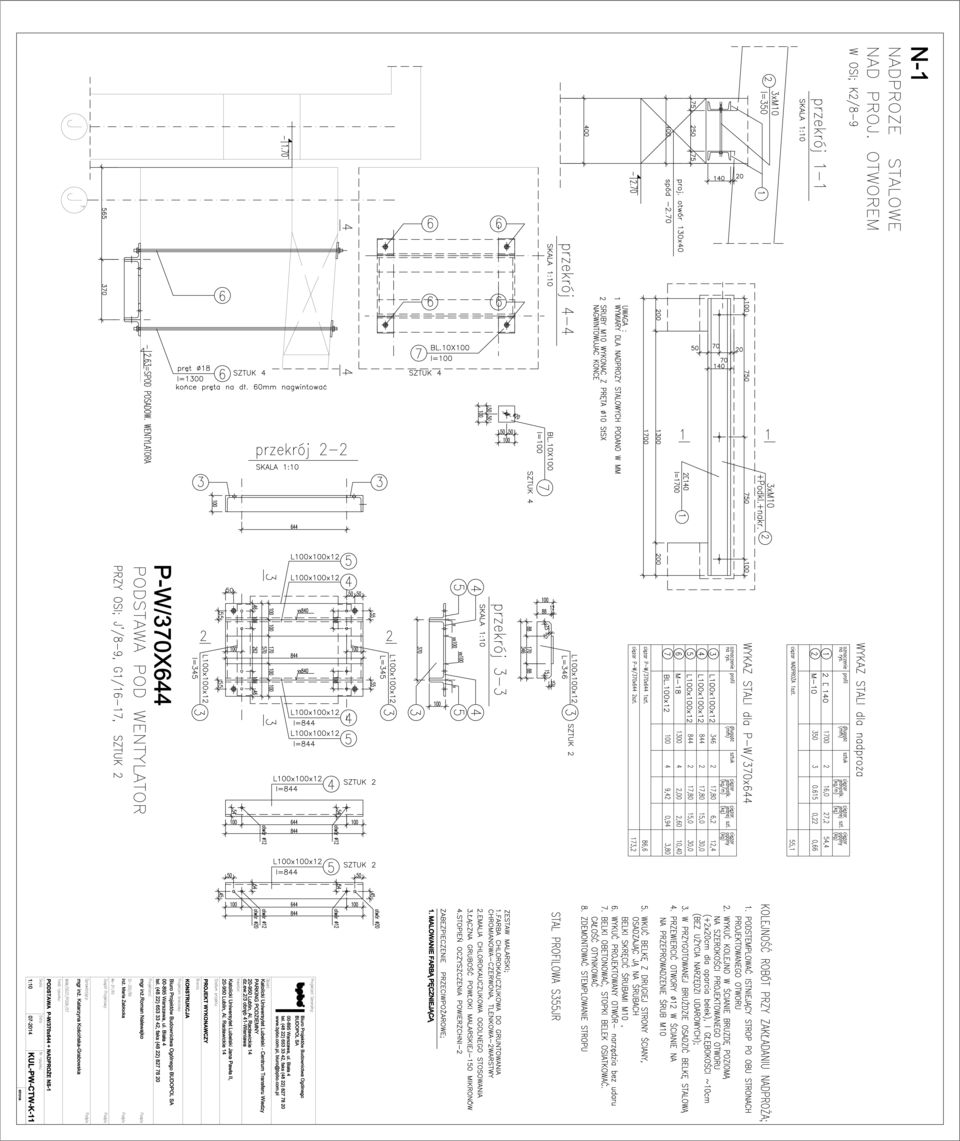

9 Collegium Jana Pawła II w Lublinie Centrum Transferu Wiedzy Garaż podziemny Projekt Wykonawczy - z dylatacji budynku należy usunąć styropian i zastąpić go wełną mineralną oraz uszczelnić ogniochronną silikonową masą uszczelniającą CFS-S SIL firmy Hilti lub produktami o podobnych właściwościach. 3. Należy wykonać przesklepienia doprojektowanych przedsionków przy trzonach komunikacyjnych 4. Wykonać konstrukcje wsporczą pod wentylator 4.0. NORMY I INSTRUKCJE. PN-B-03264:2002 Konstrukcje betonowe, żelbetowe, sprężone. Obliczenia i projektowanie. PN-90/B03200 Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B-03150: Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-90/B Projekty budowlane. Obliczenia statyczne. PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne i montażowe. Podstawowe obciążenia technologiczne i montażowe. PN-77/B Obciążenia budowli. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. PN-EN październik 2005 Eurokod 1 Oddziaływania na konstrukcję. Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. Instrukcja ITB 409/2005 Projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową. OPRACOWAŁ: mgr inż. R. Nalewajko St-350/89 9
