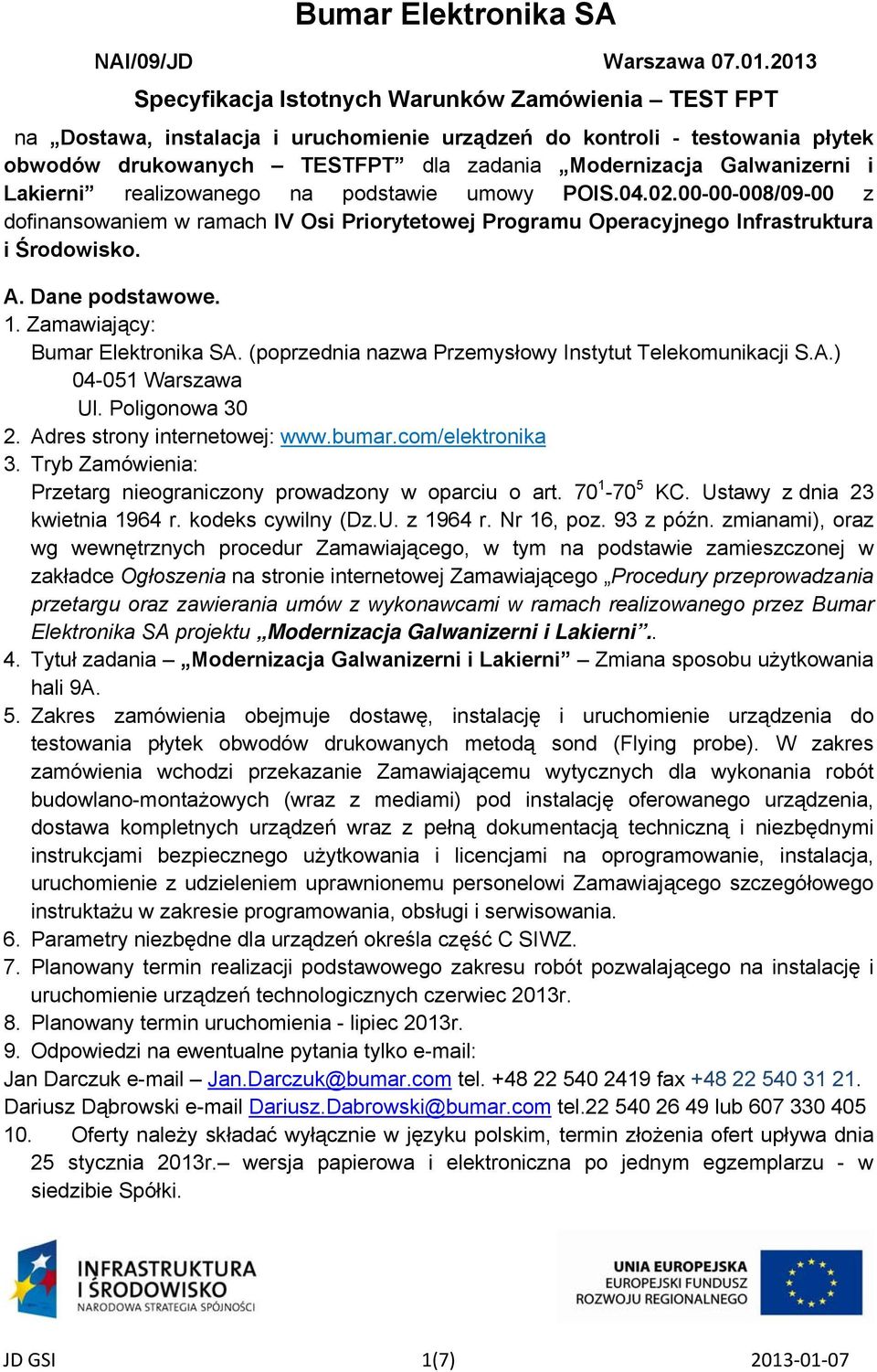

1 Bumar Elektronika SA NAI/09/JD Warszawa Specyfikacja Istotnych Warunków Zamówienia TEST FPT na Dostawa, instalacja i uruchomienie urządzeń do kontroli - testowania płytek obwodów drukowanych TESTFPT dla zadania Modernizacja Galwanizerni i Lakierni realizowanego na podstawie umowy POIS /09-00 z dofinansowaniem w ramach IV Osi Priorytetowej Programu Operacyjnego Infrastruktura i Środowisko. A. Dane podstawowe. 1. Zamawiający: Bumar Elektronika SA. (poprzednia nazwa Przemysłowy Instytut Telekomunikacji S.A.) Warszawa Ul. Poligonowa Adres strony internetowej: 3. Tryb Zamówienia: Przetarg nieograniczony prowadzony w oparciu o art KC. Ustawy z dnia 23 kwietnia 1964 r. kodeks cywilny (Dz.U. z 1964 r. Nr 16, poz. 93 z późn. zmianami), oraz wg wewnętrznych procedur Zamawiającego, w tym na podstawie zamieszczonej w zakładce Ogłoszenia na stronie internetowej Zamawiającego Procedury przeprowadzania przetargu oraz zawierania umów z wykonawcami w ramach realizowanego przez Bumar Elektronika SA projektu Modernizacja Galwanizerni i Lakierni.. 4. Tytuł zadania Modernizacja Galwanizerni i Lakierni Zmiana sposobu użytkowania hali 9A. 5. Zakres zamówienia obejmuje dostawę, instalację i uruchomienie urządzenia do testowania płytek obwodów drukowanych metodą sond (Flying probe). W zakres zamówienia wchodzi przekazanie Zamawiającemu wytycznych dla wykonania robót budowlano-montażowych (wraz z mediami) pod instalację oferowanego urządzenia, dostawa kompletnych urządzeń wraz z pełną dokumentacją techniczną i niezbędnymi instrukcjami bezpiecznego użytkowania i licencjami na oprogramowanie, instalacja, uruchomienie z udzieleniem uprawnionemu personelowi Zamawiającego szczegółowego instruktażu w zakresie programowania, obsługi i serwisowania. 6. Parametry niezbędne dla urządzeń określa część C SIWZ. 7. Planowany termin realizacji podstawowego zakresu robót pozwalającego na instalację i uruchomienie urządzeń technologicznych czerwiec 2013r. 8. Planowany termin uruchomienia - lipiec 2013r. 9. Odpowiedzi na ewentualne pytania tylko Jan Darczuk Jan.Darczuk@bumar.com tel fax Dariusz Dąbrowski Dariusz.Dabrowski@bumar.com tel lub Oferty należy składać wyłącznie w języku polskim, termin złożenia ofert upływa dnia 25 stycznia 2013r. wersja papierowa i elektroniczna po jednym egzemplarzu - w siedzibie Spółki. JD GSI 1(7)

2 B. Zakres dokumentacji technicznej. 1. Dokumentacja winna być sporządzona w języku polskim lub przekazana w wersji oryginalnej z tłumaczeniem na język polski. 2. Dokumentacja powinna być sporządzona w wersji papierowej (dwa egz. I wersji elektronicznej) i przekazana zamawiającemu najpóźniej w dniu odbioru. 3. W ramach zamówienia Dostawca przekaże Zamawiającemu wytyczne budowlanoinstalacyjne dla lokalizacji oferowanych urządzeń. 4. Przekazanie Zamawiającemu DTR oferowanych maszyn i urządzeń zgodnie z SIWZ winny zawierać w szczególności: 4.1. Specyfikację w języku polskim z wykazem ukompletowania, dane techniczne i parametry, ukompletowanie sprzętu komputerowego i automatyki, (jeżeli są zastosowane) Instrukcje instalacji w języku polskim w zakresie: a) wymagań środowiskowych, b) zapotrzebowania i systemu podłączenia mediów, c) warunków transportu i przechowywania, d) wymagań lokalizacji i przestrzeni pracy Instrukcje podręczniki obsługi eksploatacji w języku polskim Instrukcję programowania w języku polskim jeśli dotyczy Instrukcję konserwacji w języku polskim zawierającą: a) harmonogram i zakres przeglądów i czynności konserwacji z rodzajem i ilością niezbędnych materiałów (w tym eksploatacyjnych), b) wykaz części zamiennych i szybko zużywających się (Parts List) z rysunkami rozmieszczania w urządzeniach Instrukcje BHP w języku polskim Instrukcje serwisowe (jeśli dotyczą) zawierające: a) procedury diagnostyczne i testowe, b) procedury serwisowe naprawcze (m.in. wprowadzanie oprogramowania i reinstalacja (restart) systemów, wymiana baterii podtrzymujących, strojenie, regulacja), c) rodzaje parametrów do regulacji, d) wykaz kodów błędów i alarmów, 4.8. Schematy blokowe, ideowe i elektryczne Niezbędne certyfikaty lub deklaracje zgodności z PN i/lub CE (o ile są wymagane), Atesty higieniczne i odporności np. p.poż. (o ile są wymagane) Certyfikaty i licencje na zastosowane oprogramowanie, (jeśli są zastosowane) Oryginalną wersję systemu operacyjnego oraz kopię zapasową oprogramowania urządzenia (aplikacja) oraz zasady odnawiania licencji. C. Parametry urządzeń i inne warunki realizacji. 1. Parametry PCB aktualnie produkowanych w Bumar Elektronika S.A., które powinno uwzględniać dostarczone urządzenie. Wartości graniczne parametrów obwodów drukowanych (PCB) jedno, dwu i wielowarstwowych wytwarzanych w Bumar-Elektronika zostały wyszczególnione w tabeli 1 JD GSI 2(7)

3 l.p. Tabela1. Wymagania techniczne obwodów drukowanych produkowanych w Bumar-Elektronika. Rodzaj parametru Wymiar [mm] Uwagi 1. Maksymalny wymiar płytki dwustronnej z metalizacją 600x380 Wymiar z obrzeżem 2. Maksymalny wymiar płytki wielowarstwowej z metalizacją 300x400-3 Grubości płytek odwodów drukowanych od-do 0,1-4 4 Grubości warstw wewnętrznych 0, Minimalne szerokości ścieżek i minimalne odstępy między nimi Minimalna szerokość kołnierza Cu wokół otworu metalizowanego dla warstwy wewnętrznej Minimalna szerokość kołnierza Cu wokół otworu metalizowanego dla warstwy zewnętrznej Minimalna odległość między kołnierzami Cu dla warstw zewnętrznych i wewnętrznych Minimalna odległość ścianki otworu metalizowanego bez kołnierza Cu od powierzchni Cu na warstwach wewnętrznych Różnica promienia pomiędzy otoczką maski a polem lutowniczym Różnica promienia pomiędzy otoczką maski a polem lutowniczym Wartość standardowa Wartość minimalna 10 Minimalne odległości między padami 0.20 Warstwa wewnętrzna i zewnętrzna 11 Minimalne odległości między padami 0.15 soldermaska 12 Minimalne odległości między ścieżką a padem 0.20 Warstwa wewnętrzna 13 Minimalne odległości między ścieżką a padem 0.15 Warstwa zewnętrzna 14 Stosowane średnice otworów Dla otworów metalizowanych i niemetalizowanych JD GSI 3(7)

4 2. Urządzenie (tester palcowy Flying probe) do kontroli testowania płytek obwodów drukowanych (FPT) powinno spełniać następujące funkcje; 2.1. Operacje technologiczne, w którym będzie wykorzystywany tester palcowy: - kontrola poprawności wykonania mozaiki ścieżek warstw wewnętrznych; - kontrola poprawności wykonania mozaiki ścieżek obwodów jednowarstwowych; - kontrola poprawności wykonania obwodów jedno-, dwu- i wielowarstwowych; - kontrola poprawności wykonania obwodów elastycznych. 2.2.Tester palcowy powinien umożliwić: - sprawdzenie ciągłości połączeń płytki; - wykrywanie zwarć przez pomiar rezystancji między ścieżkami lub padami - pomiar rezystancji izolacji między sąsiednimi ścieżkami Wymagania techniczne: - minimalna ilość sond: 4 (dwie górne i dwie dolne); - możliwość wykonywania multi-board testu; - możliwość wykonywania testu wysokonapięciowego (min.250v); - możliwość wykonywania testu na ścieżkach z powłoką ochronną; - możliwość wykonywania testu na obwodach z soldermaską; - możliwość skanowania obwodów drukowanych o wymiarach zgodnych z tabelą 1; - standardowe pomiary płytek o grubości do 4 mm, - bezbłędne testowanie obwodów z mozaiką ścieżek o wartościach granicznych z tab.1: - system regulacji nacisku sond od minimum 15 g. - dokładność pozycjonowania nie gorsza niż 25 µm, - powtarzalność pozycjonowania nie gorsza niż 25 µm, 2.4. Współpraca z oprogramowaniem: Tester powinien być programowany na bazie oprogramowania: - pliki w formacie Gerber 274X; - Ucam. 3. Dodatkowe informacje 1. Tester powinien być dostosowany do produkcji prototypowej i małoseryjnej. 2. Tester powinien być dostosowany do obsługi ręcznej (off line). 3. Warunkiem odbioru urządzenia będzie przygotowanie i wykonanie testu dla płytki, której parametry Zamawiający przekaże Dostawcy na 60 dni przed planowanym odbiorem. 4. Dostawca powinien zapewnić serwis gwarancyjny czas reakcji do 48 godzin oraz serwis pogwarancyjny przez okres do końca 8-go roku od daty instalacji wymagane oświadczenie oferenta.. Uwaga: Tester powinien zapewnić wykonanie operacji z pkt. 2.1 bez konieczności użycia tzw. Gold board, czyli płytki wzorcowej. D. Zasady realizacji. 1. Dopuszczalne są następujące formy płatności: 1.1. całość (100%) wynagrodzenia po podpisaniu Protokółu Odbioru Końcowego bez usterek, JD GSI 4(7)

5 1.2. płatność 80% wartości zamówienia oraz podatek VAT od tej kwoty po dostawie kompletnych urządzeń i ich protokólarnym odbiorze, a pozostałe 20% + podatek VAT pod podpisaniu Protokółu Odbioru Końcowego bez usterek. 2. Dostęp na teren instalacji na zasadach określonych w zarządzeniu wewnętrznym Zamawiającego system przepustek, dla obcokrajowców z trzydniowym wyprzedzeniem. 3. Szczegółowe wytyczne dla robót budowlano-instalacyjnych niezbędnych do posadowienia urządzeń, zaopatrzenia w media i instrukcja bezpiecznego użytkowania zostaną przekazane w terminie trzech tygodni od poinformowania oferenta o uzyskaniu Zamówienia. E. Terminarz realizacji: 1. Termin złożenia ofert na realizację zadania do dnia r. 2. Termin otwarcia ofert (bez udziału oferentów) w dniu Termin rozstrzygnięcia przetargu nie później niż r. Za rozstrzygnięcie przetargu uznaje się zatwierdzenie wyboru przez statutowe organy Zamawiającego, z zastrzeżeniem postanowień części I SIWZ. 4. Planowany termin przygotowania obiektu do instalacji urządzeń technologicznych Termin wykonania całości przedmiotu Zamówienia 4 tygodnie od daty wskazanej w ust. 4 powyżej. 6. Termin określony w ust. 4 powyżej ma jedynie charakter orientacyjny. Właściwy termin określi umowa. F. Zawartość oferty: 1. Formularz 1. Szczegółowe dane Oferenta, w tym: nazwa, adres siedziby, NIP, REGON, forma organizacyjna. Dla podmiotów spoza Polski zamiast NIP i REGON informacja z właściwego dla zgłoszenia działalności oferenta urzędu o prowadzeniu działalności gospodarczej oraz dokument wystawiony w kraju siedzibie oferenta potwierdzający, że nie otwarto procesu jego likwidacji ani nie ogłoszono upadłości - wystawiony nie wcześniej niż 6 miesięcy przed upływem terminu składania oferty. 2. Formularz 2. Oferta przetargowa z załącznikiem w postaci podstawowych parametrów urządzenia oraz zapotrzebowania na media, gabaryty i warunki pomieszczenia dla lokalizacji urządzenia, wymiary urządzenia oraz dokumentacja rysunkowa ewentualnie również fotograficzna. Nazwa własna i typ oferowanego urządzenia pozwalający na jego identyfikację oraz ogólne dane i parametry. Oferta przetargowa powinna zawierać informacje i dane niezbędne do oceny ofert zgodnie z pkt H SIWZ, w szczególności informacje określone w pkt H ppkt 5,6, oraz Formularz 3. Informacja o sytuacji finansowej oferenta. 4. Formularz 4. Doświadczenie oferenta-wykonawcy. 5. Lista referencyjna j.w. wykonanych umów z orientacyjną wartością wynagrodzenia i kontaktami do potwierdzenia. 6. Oświadczenie o nie wysuwaniu roszczeń w przypadku odstąpienia Zamawiającego od przetargu bez podania przyczyn. JD GSI 5(7)

6 7. Oświadczenie Oferenta o posiadanych środkach na realizację zamówienia. G. Warunki udziału w postępowaniu: W przetargu mogą uczestniczyć zarówno podmioty krajowe jak i zagraniczne, które: 1. Dysponują doświadczeniem niezbędnym do wykonania zamówienia. Spełnienie tego warunku zostanie ocenione na podstawie oświadczenia - Formularz nr Znajdują się w sytuacji finansowej i ekonomicznej zapewniającej wykonanie zamówienia warunek ten zostanie uznany za spełniony, jeżeli wg Formularza nr 3 oferent nie ma zaległości w podatkach i opłatach ZUS oraz wykaże łączny dochód za ostatnie trzy lata. 3. Przedłożą oświadczenie, że nie świadczyli usług w czasie etapów przygotowania dokumentacji do przetargu formularz nr Udzielą co najmniej rocznej gwarancji na zainstalowane urządzenia. 5. Zobowiążą się do wniesienia zabezpieczenia z tytułu: - pokrycia roszczeń z tytułu gwarancji i rękojmi w postaci kaucji pieniężnej w wysokości 3 % wartości oferty netto albo gwarancji bankowej / gwarancji ubezpieczeniowej w wysokości 5% wartości oferty netto, - prawidłowego i terminowego wykonania przedmiotu umowy do dnia w postaci gwarancji bankowej lub ubezpieczeniowej, opiewającej na 5% wynagrodzenia ofertowego netto z terminem ważności (lecz nie krócej niż do wykonania przedmiotu umowy), sporządzoną na standardowym dokumencie wystawionym przez bank lub ubezpieczyciela zaakceptowanym przez Inwestora albo wniesienia kaucji pieniężnej w wysokości 3 % wartości oferty netto w ww. terminie oraz na wskazany powyżej okres. H. Zasady oceny ofert: Wybór oferenta przez wewnętrzny zespół Zamawiającego nastąpi wg niżej podanych kryteriów, przy czym kolejność kryterium odpowiada jego wadze przy ocenie. 1. Cena łączna netto za usługę wartość 50 pkt. 2. Warunki płatności wartość 10 pkt. 3. Doświadczenie oferenta - wartość 10 pkt. 4. Okres gwarancji na urządzenia - wartość 5 pkt. 5. Okres obowiązywania licencji na oprogramowanie - wartość10 pkt. 6. Aktualizacja oprogramowania (Up grade) wartość 5 pkt. 7. Regulowany nacisk sond wartość 5 pkt, 8. Ilość sond wartość 5 pkt, Ad. 1. Sposób przyznawania punktacji kryterium Cena łączna netto za usługę Maksymalna możliwa do uzyskania liczba punktów: 50 pkt Punkty przyznawane będą zgodnie z następującym wzorem: Liczba uzyskanych punktów = Cena najniższa/cena oferty badanej x Maksymalna możliwa do uzyskania liczba punktów Ad. 2. Sposób przyznawania punktacji: za płatność po wykonaniu zamówienia 10 pkt. Płatność 80% po dostawie 20% po uruchomieniu 4 pkt. JD GSI 6(7)
