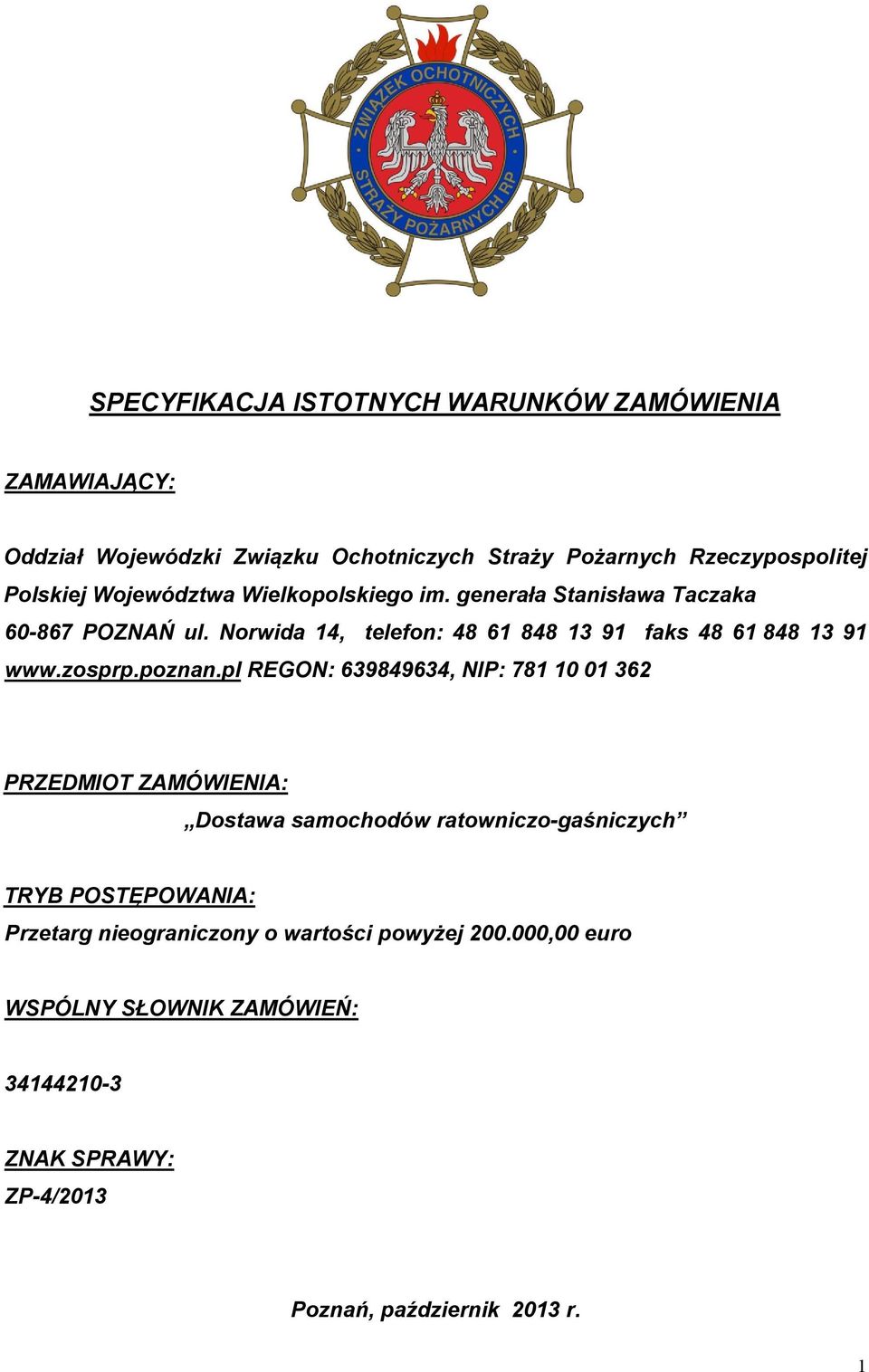

1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA ZAMAWIAJĄCY: Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka POZNAŃ ul. Norwida 14, telefon: faks REGON: , NIP: PRZEDMIOT ZAMÓWIENIA: Dostawa samochodów ratowniczo-gaśniczych TRYB POSTĘPOWANIA: Przetarg nieograniczony o wartości powyżej ,00 euro WSPÓLNY SŁOWNIK ZAMÓWIEŃ: ZNAK SPRAWY: ZP-4/2013 Poznań, październik 2013 r. 1

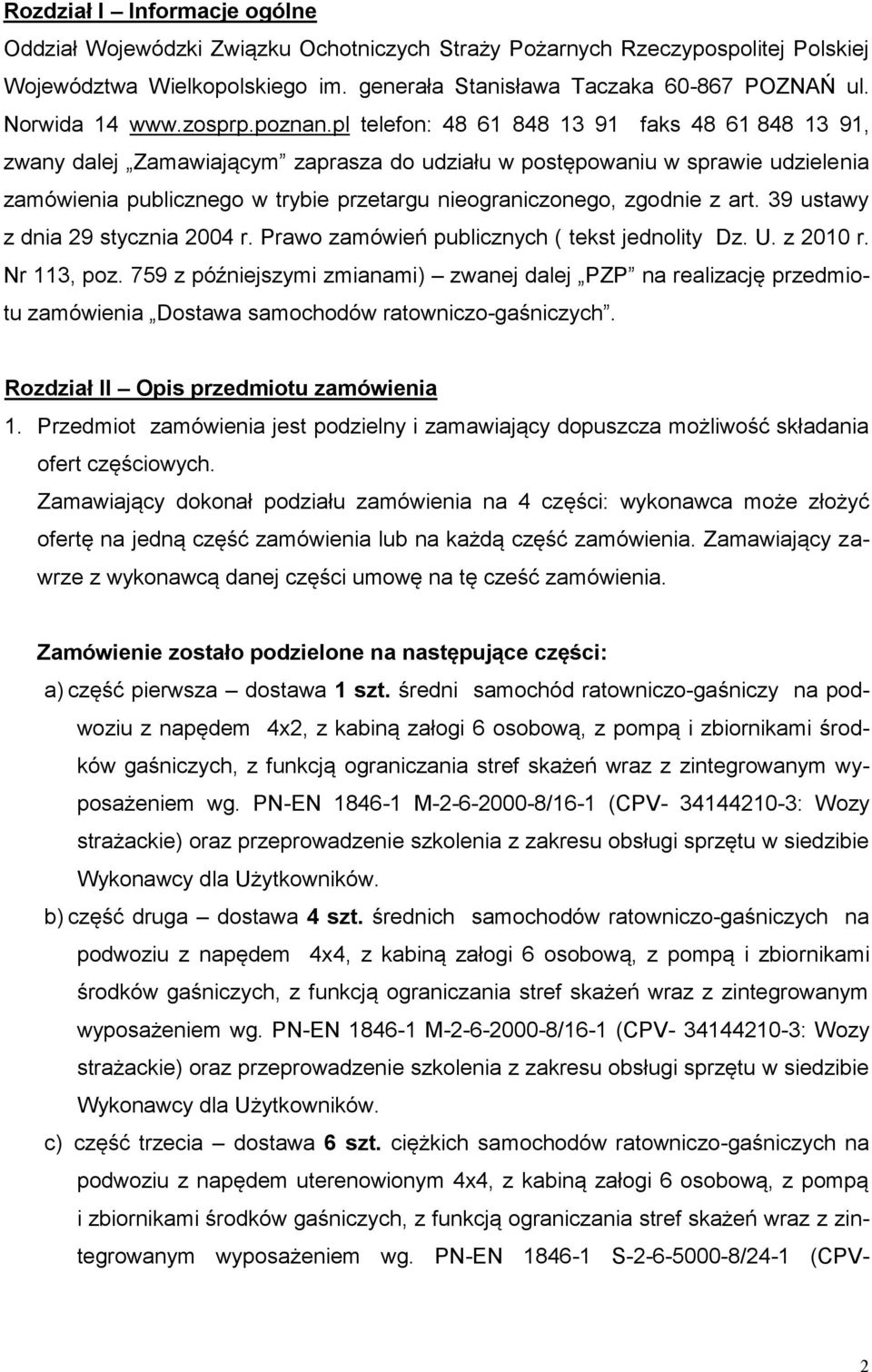

2 Rozdział I Informacje ogólne Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka POZNAŃ ul. Norwida 14 telefon: faks , zwany dalej Zamawiającym zaprasza do udziału w postępowaniu w sprawie udzielenia zamówienia publicznego w trybie przetargu nieograniczonego, zgodnie z art. 39 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych ( tekst jednolity Dz. U. z 2010 r. Nr 113, poz. 759 z późniejszymi zmianami) zwanej dalej PZP na realizację przedmiotu zamówienia Dostawa samochodów ratowniczo-gaśniczych. Rozdział II Opis przedmiotu zamówienia 1. Przedmiot zamówienia jest podzielny i zamawiający dopuszcza możliwość składania ofert częściowych. Zamawiający dokonał podziału zamówienia na 4 części: wykonawca może złożyć ofertę na jedną część zamówienia lub na każdą część zamówienia. Zamawiający zawrze z wykonawcą danej części umowę na tę cześć zamówienia. Zamówienie zostało podzielone na następujące części: a) część pierwsza dostawa 1 szt. średni samochód ratowniczo-gaśniczy na podwoziu z napędem 4x2, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników. b) część druga dostawa 4 szt. średnich samochodów ratowniczo-gaśniczych na podwoziu z napędem 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników. c) część trzecia dostawa 6 szt. ciężkich samochodów ratowniczo-gaśniczych na podwoziu z napędem uterenowionym 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV- 2

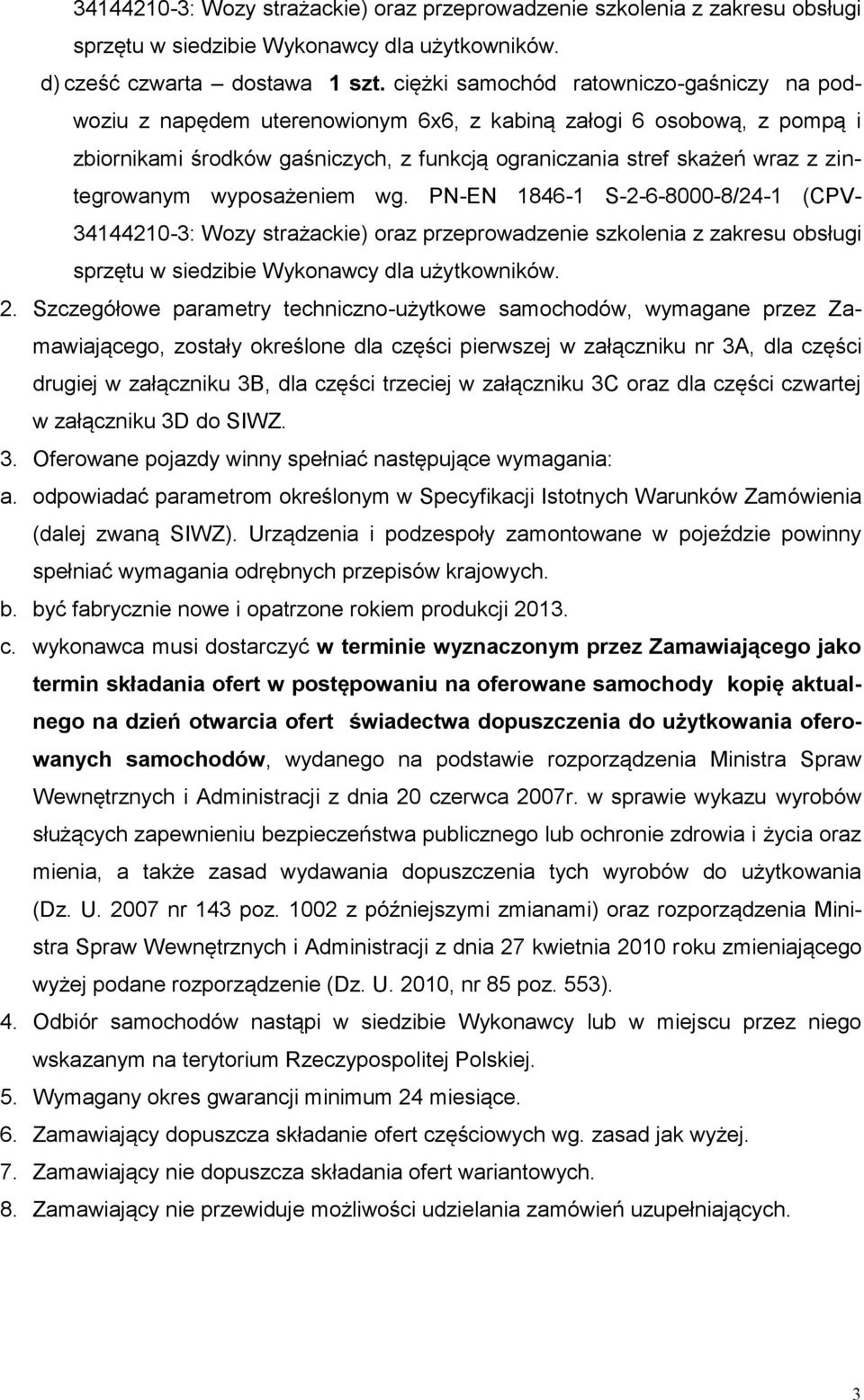

3 : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników. d) cześć czwarta dostawa 1 szt. ciężki samochód ratowniczo-gaśniczy na podwoziu z napędem uterenowionym 6x6, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników. 2. Szczegółowe parametry techniczno-użytkowe samochodów, wymagane przez Zamawiającego, zostały określone dla części pierwszej w załączniku nr 3A, dla części drugiej w załączniku 3B, dla części trzeciej w załączniku 3C oraz dla części czwartej w załączniku 3D do SIWZ. 3. Oferowane pojazdy winny spełniać następujące wymagania: a. odpowiadać parametrom określonym w Specyfikacji Istotnych Warunków Zamówienia (dalej zwaną SIWZ). Urządzenia i podzespoły zamontowane w pojeździe powinny spełniać wymagania odrębnych przepisów krajowych. b. być fabrycznie nowe i opatrzone rokiem produkcji c. wykonawca musi dostarczyć w terminie wyznaczonym przez Zamawiającego jako termin składania ofert w postępowaniu na oferowane samochody kopię aktualnego na dzień otwarcia ofert świadectwa dopuszczenia do użytkowania oferowanych samochodów, wydanego na podstawie rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U nr 143 poz z późniejszymi zmianami) oraz rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 roku zmieniającego wyżej podane rozporządzenie (Dz. U. 2010, nr 85 poz. 553). 4. Odbiór samochodów nastąpi w siedzibie Wykonawcy lub w miejscu przez niego wskazanym na terytorium Rzeczypospolitej Polskiej. 5. Wymagany okres gwarancji minimum 24 miesiące. 6. Zamawiający dopuszcza składanie ofert częściowych wg. zasad jak wyżej. 7. Zamawiający nie dopuszcza składania ofert wariantowych. 8. Zamawiający nie przewiduje możliwości udzielania zamówień uzupełniających. 3

4 Rozdział III Termin wykonania zamówienia. Zamawiający określa ostateczny termin wykonania zamówienia na dzień 20 grudnia 2013 r. Zamawiający dopuszcza wcześniejszy termin realizacji zamówienia po uzgodnieniu z Zamawiającym, gdy Zamawiający oświadczy wykonawcy o gotowości wcześniejszego odbioru przedmiotu zamówienia.. Rozdział IV Warunki udziału w postępowaniu oraz opis sposobu dokonywania oceny spełnienia tych warunków. 1. Na podstawie art. 22 ust. 1 ustawy PZP, o udzielenie niniejszego zamówienia mogą się ubiegać Wykonawcy, którzy spełniają warunki dotyczące: a) posiadania uprawnień do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania, b) posiadania wiedzy i doświadczenia, Zamawiający nie formułuje wymagań w zakresie tego warunku, c) dysponowania odpowiednim potencjałem technicznym oraz osobami zdolnymi do wykonania zamówienia. Zamawiający nie formułuje wymagań w zakresie tego warunku d) sytuacji ekonomicznej i finansowej, w zakresie tego warunku Wykonawca zobowiązany jest wykazać, że posiada środki finansowe lub zdolność kredytową w wysokości: - co najmniej ,00 PLN (słownie: cztery miliony złotych), dla całości zamówienia, - co najmniej ,00 PLN (słownie: dwieście sześćdziesiąt tysięcy złotych) dla części pierwszej zamówienia, - co najmniej ,00 PLN (słownie: jeden milion dwieście pięćdziesiąt tysięcy złotych) dla części drugiej zamówienia, - co najmniej ,00 PLN (słownie: dwa miliony sto tysięcy złotych) dla części trzeciej zamówienia, - co najmniej ,00 PLN (słownie: trzysta dziewięćdziesiąt tysięcy złotych) dla części czwartej zamówienia. Ocena spełnienia warunków nastąpi na podstawie załączonych przez Wykonawcę do oferty dokumentów i oświadczeń, wymienionych w Rozdziale V SIWZ, na zasadzie spełnia nie spełnia. Jeżeli Wykonawca, wykazując spełnienie warunków, o których mowa w pkt. 1 polega na zasobach innych podmiotów na zasadach określonych w art. 26 ust.2 lit. b) ustawy PZP, to jest zobowiązany udowodnić Zamawiającemu, iż będzie dysponował zasobami niezbędnymi do realizacji za- 4

5 mówienia, w szczególności przedstawiając w tym celu pisemne zobowiązanie tych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na okres korzystania z nich przy wykonywaniu zamówienia. 2. Jeżeli z uzasadnionej przyczyny Wykonawca nie może przedstawić dokumentów dotyczących sytuacji finansowej i ekonomicznej wymaganych przez Zamawiającego, może przedstawić inny dokument, który w wystarczający sposób potwierdza spełnienie opisanego przez Zamawiającego warunku. 3. W przypadku wspólnego ubiegania się o zamówienie więcej niż jednego wykonawcę, warunki określone w art. 22 ust. 1 ustawy PZP Wykonawcy spełniają łącznie, natomiast warunki nie podlegania wykluczeniu musi spełnić każdy z wykonawców odrębnie. 4. W przypadku wspólnego ubiegania się o zamówienie przez więcej niż jednego wykonawcę (konsorcjum), wykonawcy ci muszą ustanowić pełnomocnika. Pełnomocnik wykonawców musi posiadać pełnomocnictwo wykonawców do reprezentowania ich w postępowaniu o udzielenie zamówienia albo reprezentowania w postępowaniu i zawarcia umowy w sprawie zamówienia publicznego. Jeżeli zostanie wybrana oferta wykonawców ubiegających się wspólnie o udzielenie zamówienia, Zamawiający zażąda umowy regulującej współpracę tych wykonawców. Rozdział V Wykaz dokumentów i oświadczeń, jakie należy załączyć do oferty w celu potwierdzenia spełnienia warunków udziału w postępowaniu. 1. W celu wykazania spełniania przez Wykonawcę warunków udziału w postępowaniu, Zamawiający wymaga następujących oświadczeń i dokumentów: a) Oświadczenie z art. 22 ust. 1 ustawy PZP zgodnie z załącznikiem nr 1 A do SIWZ, b) W celu wykazania spełniania przez Wykonawcę warunku, o którym mowa w art. 22 ust. 1 pkt 4 ustawy rozdział IV ust. 1d SIWZ, czyli warunku dotyczącego sytuacji ekonomicznej i finansowej, Zamawiający wymaga załączenia do oferty informacji banku lub spółdzielczej kasy oszczędnościowo-kredytowej, potwierdzającej wysokość posiadanych środków finansowych lub zdolność kredytową Wykonawcy, wystawionej nie wcześniej niż 3 miesiące przed upływem terminu składania ofert albo składania wniosków o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia. W przypadkach, gdy dokument wskazany w pkt. 1 lit. b), zawierać będą kwoty wyrażone w innej walucie niż PLN, Zamawiający na potrzeby oceny spełniania warunku udziału w postępowaniu przeliczy podane kwoty na PLN (z dokładnością do 5

6 dwóch miejsc po przecinku) po średnim kursie ogłoszonym przez Narodowy Bank Polski (NBP) z dnia publikacji ogłoszenia o zamówieniu, a jeżeli w tym dniu kursu nie ogłoszono, to według tabeli kursów średnich NBP ostatnio przed tą datą ogłoszonych. 2. W celu wykazania braku podstaw do wykluczenia z postępowania o udzielenie zamówienia, Zamawiający wymaga następujących oświadczeń i dokumentów od wykonawców : a) oświadczenia o braku podstaw do wykluczenia zgodnie z załącznikiem nr 1 B do SIWZ.. b) listy podmiotów należących do tej samej grupy kapitałowej, o której mowa w art. 24 ust. 2 pkt 5, albo informacji o tym, że wykonawca nie należy do grupy kapitałowej - zgodnie z załącznikiem nr 1C do SIWZ c) aktualnego odpisu z właściwego rejestru lub z centralnej ewidencji i informacji o działalności gospodarczej, jeżeli odrębne przepisy wymagają wpisu do rejestru lub ewidencji, w celu wykazania braku podstaw do wykluczenia w oparciu o art. 24 ust. 1 pkt 2 ustawy, wystawionego nie wcześniej niż 6 miesięcy przed upływem terminu składania wniosków o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia albo składania ofert. d) aktualnego zaświadczenia właściwego naczelnika urzędu skarbowego potwierdzającego, że wykonawca nie zalega z opłacaniem podatków, lub zaświadczenia, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu - wystawionego nie wcześniej niż 3 miesiące przed upływem terminu składania wniosków o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia albo składania ofert, e) aktualnego zaświadczenia właściwego oddziału Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzającego, że wykonawca nie zalega z opłacaniem składek na ubezpieczenia zdrowotne i społeczne, lub potwierdzenia, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu - wystawionego nie wcześniej niż 3 miesiące przed upływem terminu składania wniosków o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia albo składania ofert;. 6

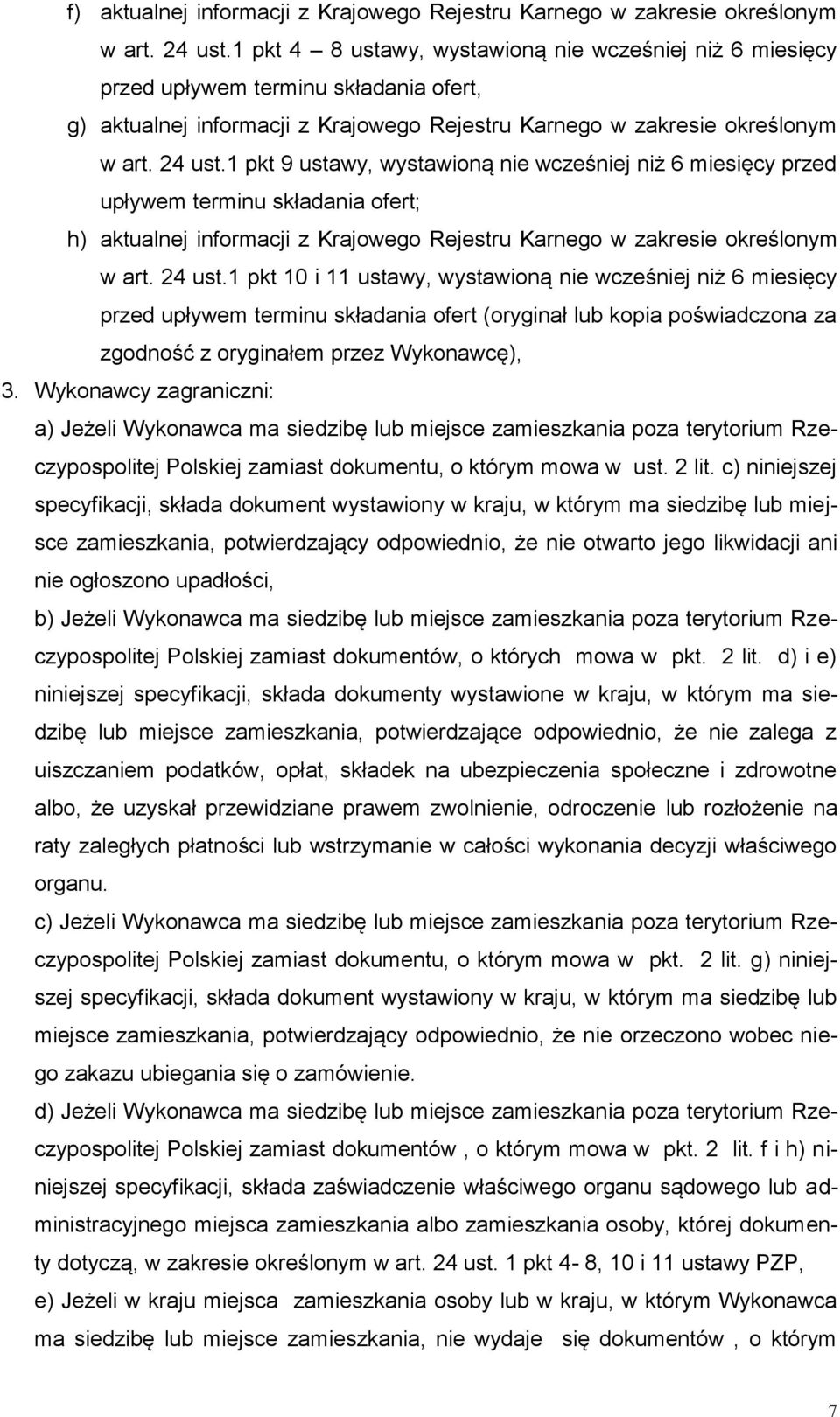

7 f) aktualnej informacji z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust.1 pkt 4 8 ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, g) aktualnej informacji z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust.1 pkt 9 ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert; h) aktualnej informacji z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust.1 pkt 10 i 11 ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert (oryginał lub kopia poświadczona za zgodność z oryginałem przez Wykonawcę), 3. Wykonawcy zagraniczni: a) Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej zamiast dokumentu, o którym mowa w ust. 2 lit. c) niniejszej specyfikacji, składa dokument wystawiony w kraju, w którym ma siedzibę lub miejsce zamieszkania, potwierdzający odpowiednio, że nie otwarto jego likwidacji ani nie ogłoszono upadłości, b) Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej zamiast dokumentów, o których mowa w pkt. 2 lit. d) i e) niniejszej specyfikacji, składa dokumenty wystawione w kraju, w którym ma siedzibę lub miejsce zamieszkania, potwierdzające odpowiednio, że nie zalega z uiszczaniem podatków, opłat, składek na ubezpieczenia społeczne i zdrowotne albo, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu. c) Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej zamiast dokumentu, o którym mowa w pkt. 2 lit. g) niniejszej specyfikacji, składa dokument wystawiony w kraju, w którym ma siedzibę lub miejsce zamieszkania, potwierdzający odpowiednio, że nie orzeczono wobec niego zakazu ubiegania się o zamówienie. d) Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej zamiast dokumentów, o którym mowa w pkt. 2 lit. f i h) niniejszej specyfikacji, składa zaświadczenie właściwego organu sądowego lub administracyjnego miejsca zamieszkania albo zamieszkania osoby, której dokumenty dotyczą, w zakresie określonym w art. 24 ust. 1 pkt 4-8, 10 i 11 ustawy PZP, e) Jeżeli w kraju miejsca zamieszkania osoby lub w kraju, w którym Wykonawca ma siedzibę lub miejsce zamieszkania, nie wydaje się dokumentów, o którym 7

8 mowa w pkt. 3 lit. a - d zastępuje się go dokumentem zawierającym oświadczenie, w którym określa się także osoby uprawnione do reprezentacji wykonawcy, złożone przed właściwym organem sądowym, administracyjnym albo organem samorządu zawodowego lub gospodarczego odpowiednio kraju miejsca zamieszkania osoby lub kraju, w którym Wykonawca ma siedzibę lub miejsce zamieszkania, lub przed notariuszem, f) Dokumenty, należy składać w formie oryginału lub kopii poświadczonej za zgodność z oryginałem prze Wykonawcę, wraz z tłumaczeniem na język polski. g) Dokument, o którym mowa w pkt.4 lit. a), c) i d) powinien być wystawiony nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, h) Dokument, o którym mowa w ust. 4 lit. b) powinien być wystawiony nie wcześniej niż 3 miesiące przed upływem terminu składania ofert 4. Wykonawcy, którzy wspólnie ubiegają się o zamówienia (konsorcjum) ustanawiają pełnomocnika do reprezentowania w postępowaniu o udzielenie zamówienia publicznego albo reprezentowania w postępowaniu i zawarcia umowy w sprawie zamówienia publicznego. Przepisy ustawy PZP dotyczące Wykonawcy stosuje się odpowiednio do Wykonawców wspólnie ubiegających się o udzielenie zamówienia. Oferta Wykonawców wspólnie ubiegających się o udzielenie zamówienia winna zawierać dokumenty i oświadczenia wymienione powyżej: - z pkt. 2 lit a - h dla każdego podmiotu z osobna, - pozostałe dokumenty mogą zostać złożone wspólnie (dotyczy dokumentów z pkt.1 lit. a) i b). Wykonawcy działający wspólnie ponoszą solidarną odpowiedzialność za wykonanie umowy. Jeżeli oferta Wykonawców ubiegających się wspólnie, zostanie wybrana, Zamawiający będzie żądać przed zawarciem umowy w sprawie zamówienia publicznego przedstawienia umowy regulującej współpracę tych Wykonawców. Rozdział V. 1 Ponadto do oferty należy załączyć następujące dokumenty 1. Wypełniony i podpisany formularz ofertowy o treści zgodnej z załącznikiem nr 2 A i/lub 2 B i/lub 2C i/lub 2D do SIWZ. 2. Wypełniony opis przedmiotu zamówienia w tabeli zatytułowanej Minimalne wymagania dla dla części pierwszej załącznik nr 3 A do SIWZ i/lub dla części 8

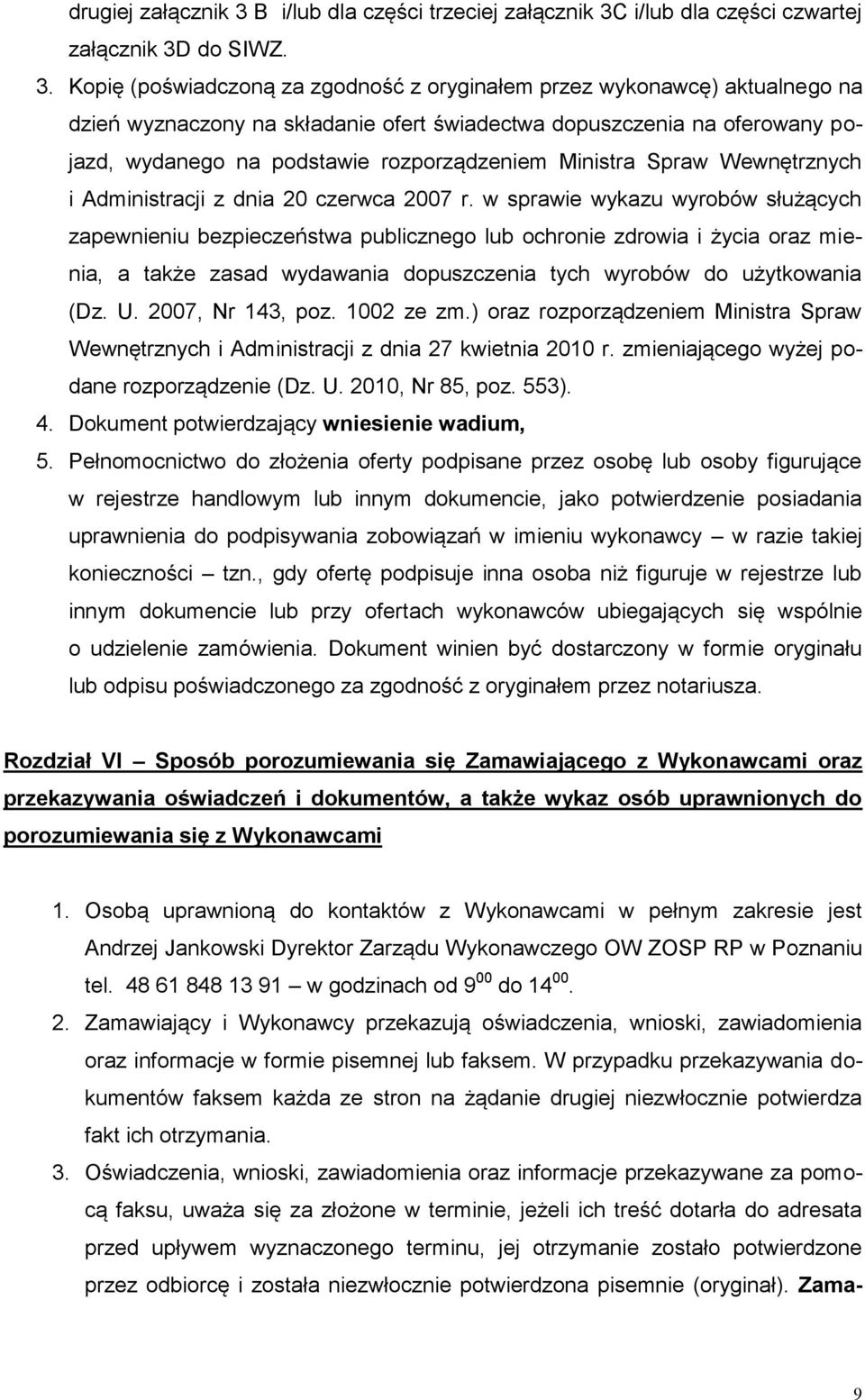

9 drugiej załącznik 3 B i/lub dla części trzeciej załącznik 3C i/lub dla części czwartej załącznik 3D do SIWZ. 3. Kopię (poświadczoną za zgodność z oryginałem przez wykonawcę) aktualnego na dzień wyznaczony na składanie ofert świadectwa dopuszczenia na oferowany pojazd, wydanego na podstawie rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. 2007, Nr 143, poz ze zm.) oraz rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. zmieniającego wyżej podane rozporządzenie (Dz. U. 2010, Nr 85, poz. 553). 4. Dokument potwierdzający wniesienie wadium, 5. Pełnomocnictwo do złożenia oferty podpisane przez osobę lub osoby figurujące w rejestrze handlowym lub innym dokumencie, jako potwierdzenie posiadania uprawnienia do podpisywania zobowiązań w imieniu wykonawcy w razie takiej konieczności tzn., gdy ofertę podpisuje inna osoba niż figuruje w rejestrze lub innym dokumencie lub przy ofertach wykonawców ubiegających się wspólnie o udzielenie zamówienia. Dokument winien być dostarczony w formie oryginału lub odpisu poświadczonego za zgodność z oryginałem przez notariusza. Rozdział VI Sposób porozumiewania się Zamawiającego z Wykonawcami oraz przekazywania oświadczeń i dokumentów, a także wykaz osób uprawnionych do porozumiewania się z Wykonawcami 1. Osobą uprawnioną do kontaktów z Wykonawcami w pełnym zakresie jest Andrzej Jankowski Dyrektor Zarządu Wykonawczego OW ZOSP RP w Poznaniu tel w godzinach od 9 00 do Zamawiający i Wykonawcy przekazują oświadczenia, wnioski, zawiadomienia oraz informacje w formie pisemnej lub faksem. W przypadku przekazywania dokumentów faksem każda ze stron na żądanie drugiej niezwłocznie potwierdza fakt ich otrzymania. 3. Oświadczenia, wnioski, zawiadomienia oraz informacje przekazywane za pomocą faksu, uważa się za złożone w terminie, jeżeli ich treść dotarła do adresata przed upływem wyznaczonego terminu, jej otrzymanie zostało potwierdzone przez odbiorcę i została niezwłocznie potwierdzona pisemnie (oryginał). Zama- 9

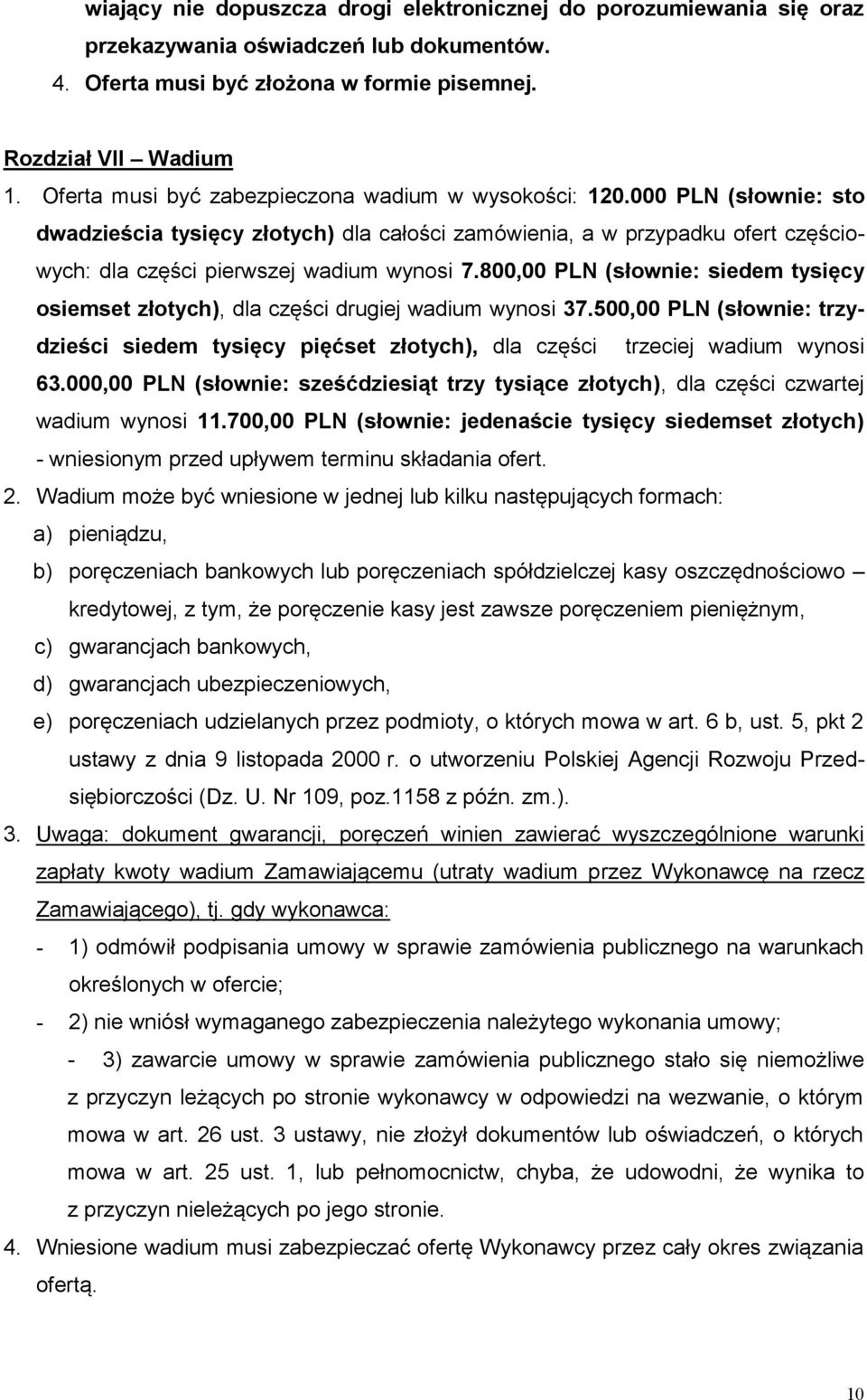

10 wiający nie dopuszcza drogi elektronicznej do porozumiewania się oraz przekazywania oświadczeń lub dokumentów. 4. Oferta musi być złożona w formie pisemnej. Rozdział VII Wadium 1. Oferta musi być zabezpieczona wadium w wysokości: PLN (słownie: sto dwadzieścia tysięcy złotych) dla całości zamówienia, a w przypadku ofert częściowych: dla części pierwszej wadium wynosi 7.800,00 PLN (słownie: siedem tysięcy osiemset złotych), dla części drugiej wadium wynosi ,00 PLN (słownie: trzydzieści siedem tysięcy pięćset złotych), dla części trzeciej wadium wynosi ,00 PLN (słownie: sześćdziesiąt trzy tysiące złotych), dla części czwartej wadium wynosi ,00 PLN (słownie: jedenaście tysięcy siedemset złotych) - wniesionym przed upływem terminu składania ofert. 2. Wadium może być wniesione w jednej lub kilku następujących formach: a) pieniądzu, b) poręczeniach bankowych lub poręczeniach spółdzielczej kasy oszczędnościowo kredytowej, z tym, że poręczenie kasy jest zawsze poręczeniem pieniężnym, c) gwarancjach bankowych, d) gwarancjach ubezpieczeniowych, e) poręczeniach udzielanych przez podmioty, o których mowa w art. 6 b, ust. 5, pkt 2 ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości (Dz. U. Nr 109, poz.1158 z późn. zm.). 3. Uwaga: dokument gwarancji, poręczeń winien zawierać wyszczególnione warunki zapłaty kwoty wadium Zamawiającemu (utraty wadium przez Wykonawcę na rzecz Zamawiającego), tj. gdy wykonawca: - 1) odmówił podpisania umowy w sprawie zamówienia publicznego na warunkach określonych w ofercie; - 2) nie wniósł wymaganego zabezpieczenia należytego wykonania umowy; - 3) zawarcie umowy w sprawie zamówienia publicznego stało się niemożliwe z przyczyn leżących po stronie wykonawcy w odpowiedzi na wezwanie, o którym mowa w art. 26 ust. 3 ustawy, nie złożył dokumentów lub oświadczeń, o których mowa w art. 25 ust. 1, lub pełnomocnictw, chyba, że udowodni, że wynika to z przyczyn nieleżących po jego stronie. 4. Wniesione wadium musi zabezpieczać ofertę Wykonawcy przez cały okres związania ofertą. 10

11 5. Wadium wnoszone w pieniądzu należy wpłacić przelewem na rachunek bankowy Zamawiającego: konto Oddziału Wojewódzkiego Związku OSP RP Województwa Wielkopolskiego im. generała Stanisława Taczaka; Nr BZ WBK S.A W przypadku wniesienia wadium w pieniądzu, Zamawiający uzna, iż będzie ono wniesione skutecznie jedynie w przypadku wpływu pieniędzy na konto Zamawiającego przed upływem terminu składania ofert. Na poleceniu przelewu należy zamieścić adnotację: dotyczy przetargu numer sprawy na dostawę. sztuk lekkich samochodów ratowniczo-gaśniczych, 7. Potwierdzeniem wniesienia wadium w jednej z form określonych w pkt. 2, litery b, c, d i e jest oryginalny dokument banku, ubezpieczyciela lub poręczyciela, wystawiony na: Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka z oznaczeniem, iż dotyczy przetargu - numer sprawy. na dostawę sztuk lekkich samochodów ratowniczo-gaśniczych złożony w sekretariacie Zamawiającego przy ul. Norwida 14, POZNAŃ, przed upływem terminu wyznaczonego na dzień składania ofert. 8. Kopia dokumentu, o którym mowa w pkt 7, poświadczona za zgodność z oryginałem przez Wykonawcę, powinna być dołączona do oferty. 9. Wykonawca ma obowiązek wnieść wadium w jednej lub kilku z wybranych przez siebie form, o których mowa wyżej w pkt. 2 lit. a do e. Rozdział VIII Termin związania ofertą 1. Wykonawca jest związany ofertą przez okres 60 dni. Bieg terminu związania ofertą rozpoczyna się wraz z upływem terminu składania ofert. Rozdział IX Opis sposobu przygotowania oferty 1. Ofertę stanowić będzie formularz ofertowy wraz załącznikami tj. dokumentami i oświadczeniami wymienionymi w Rozdziale V i V.1 SIWZ. 2. Każdy wykonawca może złożyć tylko jedną ofertę. 3. Dokumenty składane w formie kopii muszą być opatrzone klauzulą Za zgodność z oryginałem i poświadczone podpisem osoby uprawnionej. W przypadku, gdy Wykonawca, jako załącznik do oferty dołączy kopię jakiegoś dokumentu, która będzie nieczytelna lub będzie budzić wątpliwości, co do jej wiarygodności, a Zamawiający nie może sprawdzić jej autentyczności w inny sposób, Zamawiający może zażądać przedstawienia oryginału lub notarialnie potwierdzonej kopii. 11

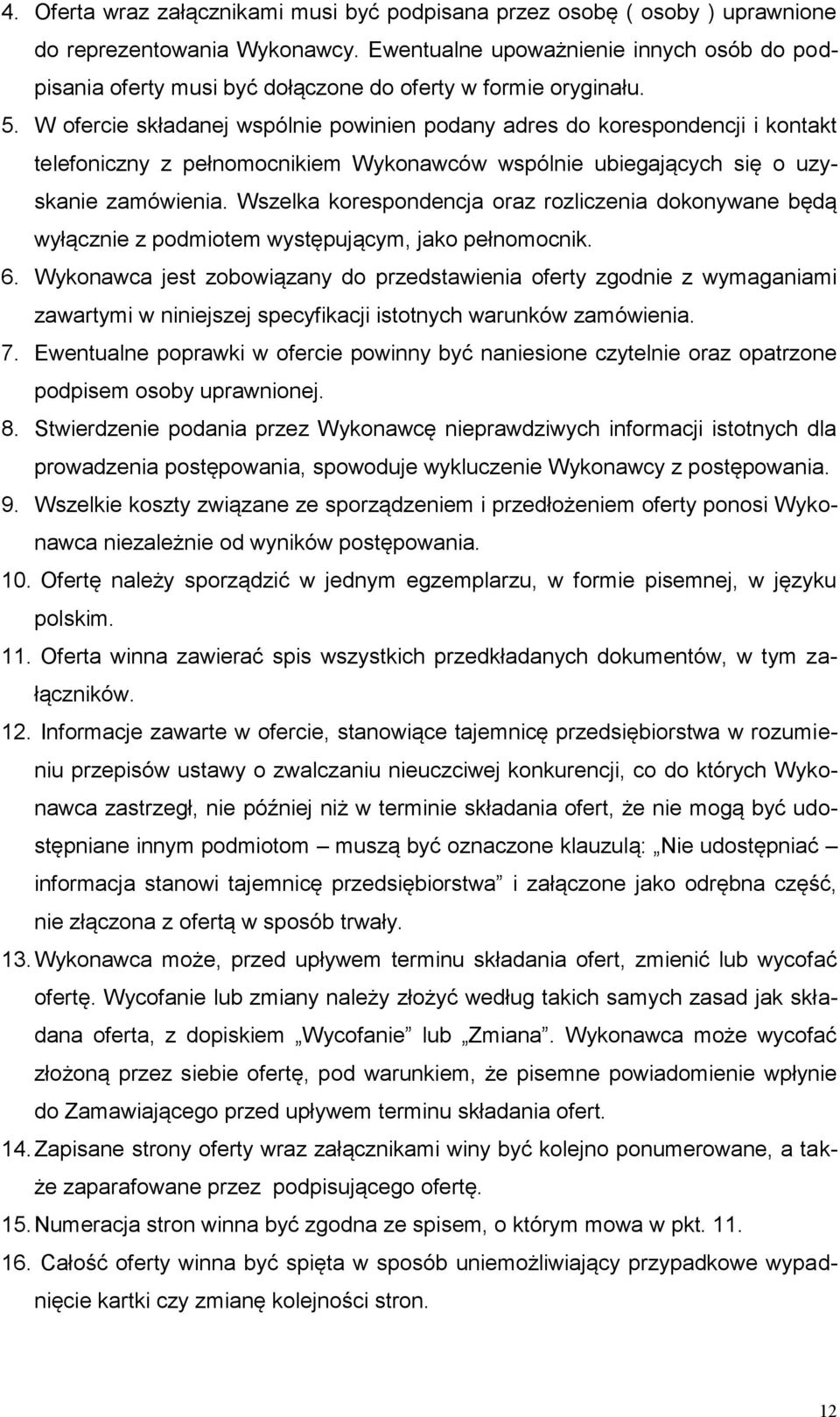

12 4. Oferta wraz załącznikami musi być podpisana przez osobę ( osoby ) uprawnione do reprezentowania Wykonawcy. Ewentualne upoważnienie innych osób do podpisania oferty musi być dołączone do oferty w formie oryginału. 5. W ofercie składanej wspólnie powinien podany adres do korespondencji i kontakt telefoniczny z pełnomocnikiem Wykonawców wspólnie ubiegających się o uzyskanie zamówienia. Wszelka korespondencja oraz rozliczenia dokonywane będą wyłącznie z podmiotem występującym, jako pełnomocnik. 6. Wykonawca jest zobowiązany do przedstawienia oferty zgodnie z wymaganiami zawartymi w niniejszej specyfikacji istotnych warunków zamówienia. 7. Ewentualne poprawki w ofercie powinny być naniesione czytelnie oraz opatrzone podpisem osoby uprawnionej. 8. Stwierdzenie podania przez Wykonawcę nieprawdziwych informacji istotnych dla prowadzenia postępowania, spowoduje wykluczenie Wykonawcy z postępowania. 9. Wszelkie koszty związane ze sporządzeniem i przedłożeniem oferty ponosi Wykonawca niezależnie od wyników postępowania. 10. Ofertę należy sporządzić w jednym egzemplarzu, w formie pisemnej, w języku polskim. 11. Oferta winna zawierać spis wszystkich przedkładanych dokumentów, w tym załączników. 12. Informacje zawarte w ofercie, stanowiące tajemnicę przedsiębiorstwa w rozumieniu przepisów ustawy o zwalczaniu nieuczciwej konkurencji, co do których Wykonawca zastrzegł, nie później niż w terminie składania ofert, że nie mogą być udostępniane innym podmiotom muszą być oznaczone klauzulą: Nie udostępniać informacja stanowi tajemnicę przedsiębiorstwa i załączone jako odrębna część, nie złączona z ofertą w sposób trwały. 13. Wykonawca może, przed upływem terminu składania ofert, zmienić lub wycofać ofertę. Wycofanie lub zmiany należy złożyć według takich samych zasad jak składana oferta, z dopiskiem Wycofanie lub Zmiana. Wykonawca może wycofać złożoną przez siebie ofertę, pod warunkiem, że pisemne powiadomienie wpłynie do Zamawiającego przed upływem terminu składania ofert. 14. Zapisane strony oferty wraz załącznikami winy być kolejno ponumerowane, a także zaparafowane przez podpisującego ofertę. 15. Numeracja stron winna być zgodna ze spisem, o którym mowa w pkt Całość oferty winna być spięta w sposób uniemożliwiający przypadkowe wypadnięcie kartki czy zmianę kolejności stron. 12

13 17. Ofertę należy złożyć w zamkniętej kopercie (opakowaniu), opatrzonej adresem Wykonawcy oraz oznaczonej w następujący sposób: Nazwa i adres Wykonawcy Oddział Wojewódzki ZOSP RP Województwa Wielkopolskiego im. generała Stanisława Taczaka ul. Norwida POZNAŃ Dostawa 1 szt. średniego samochodu ratowniczo-gaśniczego z napędem 4X2 * Dostawa 4 szt. średnich samochodów ratowniczo-gaśniczych z napędem 4X4 * Dostawa 6 szt. ciężkich samochodów ratowniczo-gaśniczych z napędem 4X4 * Dostawa 1 szt. Ciężkiego samochodu ratowniczo-gaśniczego z napędem 6X6 * Oferta - Nie otwierać przed r. godz. 10:15 *niepotrzebne skreślić Rozdział X Miejsce oraz termin składania i otwarcia ofert 1. Oferty należy składać w siedzibie Zamawiającego sekretariat I piętro, w terminie do dnia 15 listopada 2013 r., do godziny 10: Za termin złożenia oferty przyjmuje się datę i godzinę otrzymania i zarejestrowania oferty w sekretariacie Zamawiającego. 3. Oferty złożone po terminie zostaną zwrócone bez otwierania po upływie terminu przewidzianego na wniesienie odwołania. 4. Otwarcie jest jawne i nastąpi w dniu r. o godzinie 10:15 w siedzibie Zamawiającego sala konferencyjna Rozdział XI Opis sposobu obliczania ceny 1. Cena ofertowa winna być obliczona przez Wykonawcę łącznie z podatkiem VAT, naliczonym zgodnie z obowiązującymi przepisami. 2. Cena ofertowa winna uwzględniać wszystkie koszty związane z realizacją zamówienia. 3. Cena ofertowa musi być wyrażona w złotych polskich (zaokrąglona do dwóch miejsc po przecinku) i stanowić będzie wartość umowy. 4. Zamawiający nie przewiduje rozliczenia zawartej umowy o zamówienie publiczne w walutach obcych. Rozliczenie między Zamawiającym a Wykonawcą nastąpi w złotych polskich. 13

14 5. Jeżeli Wykonawca składa ofertę na: Część pierwszą zamówienia określoną w pkt. 1 lit. a), oraz/lub Część drugą zamówienia określoną w pkt. 1 lit. b),oraz/lub Część trzecią określoną w pkt. 1 lit. c), oraz/lub Część czwartą określoną w pkt. 1 lit. d) Rozdziału II SIWZ zobowiązany jest podać cenę osobno dla każdej z tych części. Jeżeli Wykonawca składa ofertę tylko na jedną część zamówienia zobowiązany jest podać cenę tylko za tę część. Rozdział XII Opis kryteriów oceny ofert i ich znaczenia oraz sposobu oceny ofert Przy wyborze ofert Zamawiający będzie kierował się następującym kryterium: Najniższa cena 100% 1. Opis sposobu oceny ofert. Maksymalna liczba punktów do uzyskania dla Części pierwszej zamówienia określonej w Rozdziale II pkt. 1 lit. a) SIWZ za kryterium cena: 100. Maksymalna liczba punktów do uzyskania dla Części drugiej zamówienia określonej w Rozdziale II pkt. 1 lit. b) SIWZ za kryterium cena: 100. Maksymalna liczba punktów do uzyskania dla Części drugiej zamówienia określonej w Rozdziale II pkt. 1 lit. c) SIWZ za kryterium cena: 100. Maksymalna liczba punktów do uzyskania dla Części drugiej zamówienia określonej w Rozdziale II pkt. 1 lit. d) SIWZ za kryterium cena: Wzór obliczenia punktów dla Części pierwszej zamówienia określonej w Rozdziale II pkt. 1 lit. a SIWZ: A1 C1 = x 100 pkt B1 gdzie: A1 oznacza najniższą oferowaną cenę brutto za Część pierwszą zamówienia określoną w Rozdziale II pkt. 1 lit. a SIWZ. B1 oznacza cenę brutto badanej oferty za Część pierwszą zamówienia określoną w Rozdziale II pkt. 1 lit. a SIWZ Zamawiający wybierze ofertę wykonawcy, który uzyska największą ilość punktów ustalonych według powyższego wzoru. 14

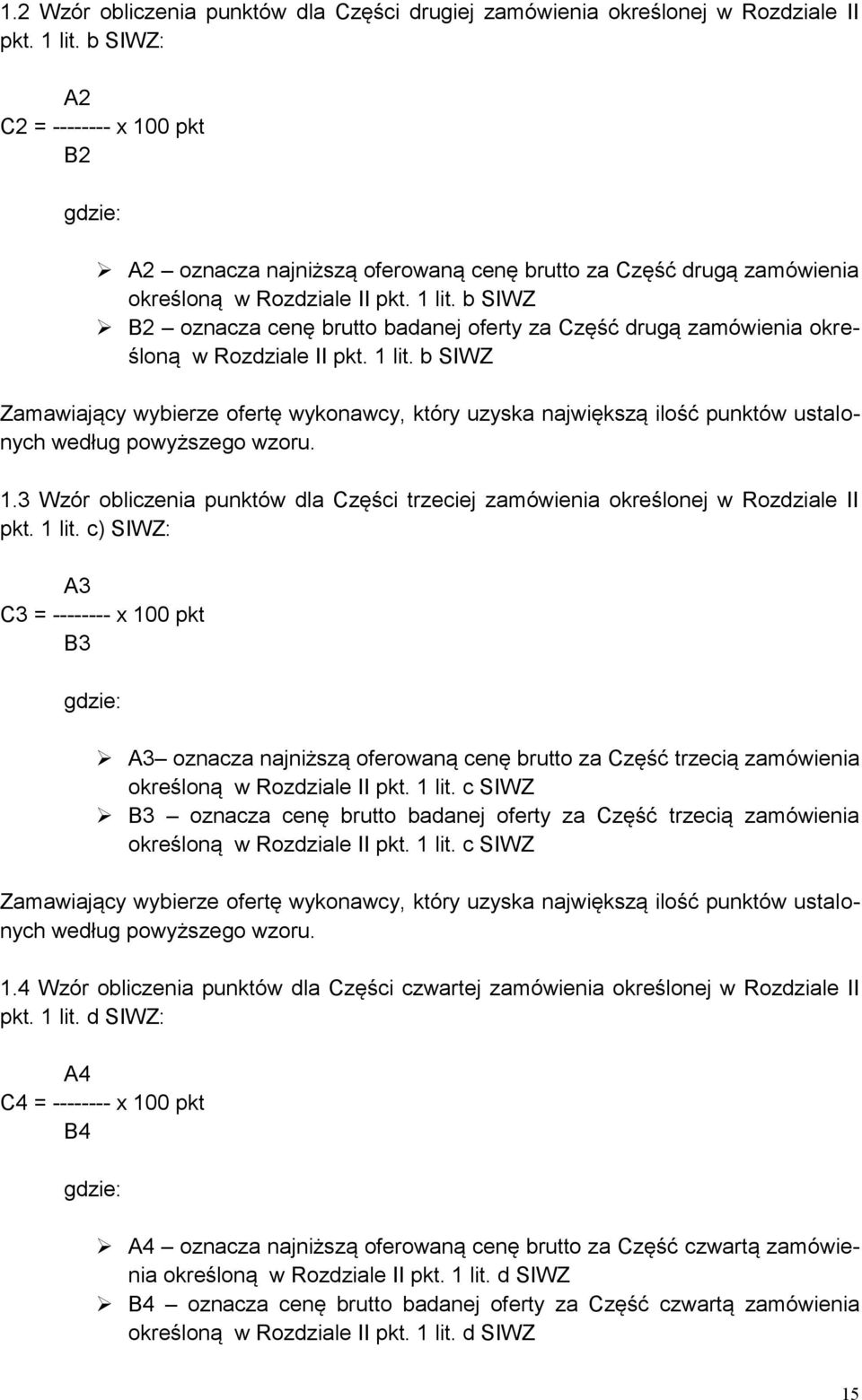

15 1.2 Wzór obliczenia punktów dla Części drugiej zamówienia określonej w Rozdziale II pkt. 1 lit. b SIWZ: A2 C2 = x 100 pkt B2 gdzie: A2 oznacza najniższą oferowaną cenę brutto za Część drugą zamówienia określoną w Rozdziale II pkt. 1 lit. b SIWZ B2 oznacza cenę brutto badanej oferty za Część drugą zamówienia określoną w Rozdziale II pkt. 1 lit. b SIWZ Zamawiający wybierze ofertę wykonawcy, który uzyska największą ilość punktów ustalonych według powyższego wzoru. 1.3 Wzór obliczenia punktów dla Części trzeciej zamówienia określonej w Rozdziale II pkt. 1 lit. c) SIWZ: A3 C3 = x 100 pkt B3 gdzie: A3 oznacza najniższą oferowaną cenę brutto za Część trzecią zamówienia określoną w Rozdziale II pkt. 1 lit. c SIWZ B3 oznacza cenę brutto badanej oferty za Część trzecią zamówienia określoną w Rozdziale II pkt. 1 lit. c SIWZ Zamawiający wybierze ofertę wykonawcy, który uzyska największą ilość punktów ustalonych według powyższego wzoru. 1.4 Wzór obliczenia punktów dla Części czwartej zamówienia określonej w Rozdziale II pkt. 1 lit. d SIWZ: A4 C4 = x 100 pkt B4 gdzie: A4 oznacza najniższą oferowaną cenę brutto za Część czwartą zamówienia określoną w Rozdziale II pkt. 1 lit. d SIWZ B4 oznacza cenę brutto badanej oferty za Część czwartą zamówienia określoną w Rozdziale II pkt. 1 lit. d SIWZ 15

16 Zamawiający wybierze ofertę wykonawcy, który uzyska największą ilość punktów ustalonych według powyższego wzoru. 2. Punkty obliczane będą z dokładnością do dwóch miejsc po przecinku. 3. Zamówienie zostanie udzielone Wykonawcy, który spełni wszystkie wymagania Zamawiającego, określone w specyfikacji istotnych warunków zamówienia i uzyska największą ilość punktów za daną część zamówienia. Rozdział XIII Formalności, które powinny zostać dopełnione po wyborze oferty w celu zawarcia umowy w sprawie zamówienia publicznego 1. Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający zawiadomi Wykonawców, którzy złożyli oferty, o: a) wyborze najkorzystniejszej oferty, podając nazwę (firmę), siedzibę i adres Wykonawcy, którego ofertę wybrano oraz uzasadnienie jej wyboru, a także nazwy (firmy), siedziby i adresy Wykonawców, którzy złożyli oferty wraz ze streszczeniem oceny i porównaniem złożonych ofert, zawierającym punktację przyznaną ofertom w każdym kryterium i łączną punktację, b) wykonawcach, którzy zostali wykluczeni z postępowania o udzielenie zamówienia publicznego, podając uzasadnienie faktyczne i prawne, c) wykonawcach, których ofert zostały odrzucone, podając uzasadnienie faktyczne i prawne. 2. O miejscu i terminie podpisania umowy Zamawiający zawiadomi Wykonawcę, którego oferta zostanie uznana za najkorzystniejszą.. Rozdział XIV Wymagania dotyczące zabezpieczenia należytego wykonania umowy 1. Zamawiający wymaga wniesienia zabezpieczenia należytego wykonania umowy w wysokości 5% ceny całkowitej brutto podanej w ofercie przez wykonawcę którego oferta została uznana za najkorzystniejszą i z którym Zamawiający zawarł umowę. 2. Zabezpieczenie może być wnoszone według wyboru wykonawcy w jednej lub w kilku następujących formach: 1) pieniądzu; 2) poręczeniach bankowych lub poręczeniach spółdzielczej kasy oszczędnościowokredytowej, z tym że zobowiązanie kasy jest zawsze zobowiązaniem pieniężnym; 3) gwarancjach bankowych; 4) gwarancjach ubezpieczeniowych; 16

17 5) poręczeniach udzielanych przez podmioty, o których mowa w art. 6b ust. 5 pkt 2 ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości. 3. Za zgodą zamawiającego zabezpieczenie może być wnoszone również: 1) w wekslach z poręczeniem wekslowym banku lub spółdzielczej kasy oszczędnościowo-kredytowej; 2) przez ustanowienie zastawu na papierach wartościowych emitowanych przez Skarb Państwa lub jednostkę samorządu terytorialnego; 3) przez ustanowienie zastawu rejestrowego na zasadach określonych w przepisach o zastawie rejestrowym i rejestrze zastawów. 4. Zabezpieczenie wnoszone w pieniądzu wykonawca wpłaca przelewem na rachunek bankowy wskazany przez zamawiającego. 5. W przypadku wniesienia wadium w pieniądzu wykonawca może wyrazić zgodę na zaliczenie kwoty wadium na poczet zabezpieczenia. 6. Jeżeli zabezpieczenie wniesiono w pieniądzu, zamawiający przechowuje je na oprocentowanym rachunku bankowym. Zamawiający zwraca zabezpieczenie wniesione w pieniądzu z odsetkami wynikającymi z umowy rachunku bankowego, na którym było ono przechowywane, pomniejszone o koszt prowadzenia tego rachunku oraz prowizji bankowej za przelew pieniędzy na rachunek bankowy wykonawcy. Rozdział XV Istotne dla stron postanowienia, które zostaną wprowadzone do treści umowy w sprawie udzielenia zamówienia publicznego 1. Z wybranym w wyniku przeprowadzonego postępowania, Wykonawcą zostanie podpisana umowa, zgodna z wzorem stanowiącym załącznik nr 4 do SIWZ. 2. Wysokość kar umownych została określona w postanowieniach umownych. Rozdział XVI Pouczenie o środkach ochrony prawnej przysługujących Wykonawcy w toku postępowania o udzielenie zamówienia 1. Zasady stosowania środków ochrony prawnej szczegółowo regulują przepisy Działu VI ustawy PZP. 2. Środki ochrony prawnej przysługują Wykonawcy, a także innemu podmiotowi, jeżeli ma lub miał interes w uzyskaniu zamówienia oraz poniósł lub może ponieść szkodę w wyniku naruszenia przez Zamawiającego przepisów ustawy PZP. 3. Odwołanie przysługuje wyłącznie od niezgodnej z przepisami ustawy czynności Zamawiającego podjętej w postępowaniu o udzielenie zamówienia lub zaniechania czynności, do której Zamawiający jest zobowiązany na podstawie ustawy. 17

18 4. Odwołanie powinno wskazać czynność lub zaniechanie czynności Zamawiającego, której zarzuca się niezgodność z przepisami ustawy, zawierać zwięzłe przedstawienie zarzutów, określać żądanie oraz wskazać okoliczności faktyczne i prawne uzasadniające wniesienie odwołania. 5. Odwołanie wnosi się do Prezesa Izby w formie pisemnej albo elektronicznej. 6. Odwołujący przesyła kopię odwołania Zamawiającemu w taki sposób, aby mógł on zapoznać się z jego treścią przed upływem terminu na wniesienie odwołania. 7. Odwołanie wnosi się w terminach określonych w art. 182 ustawy PZP. Rozdział XVII Załączniki 1. Załącznik Nr 1A wzór oświadczenia z art. 22 ust. 1 ustawy PZP. 2. Załącznik Nr 1B wzór oświadczenia z art. 24 ustawy PZP. 3. Załącznik Nr 1C Oświadczenie w kwestii grupy kapitałowej 4. Załącznik Nr 2A: Formularz ofertowy dla Części pierwszej zamówienia. 5. Załącznik Nr 2B: Formularz ofertowy dla Części drugiej zamówienia. 6. Załącznik Nr 2C: Formularz ofertowy dla Części trzeciej zamówienia. 7. Załącznik Nr 2D: Formularz ofertowy dla Części czwartej zamówienia. 8. Załączniki Nr 3A - Minimalne wymagania dla średniego samochodu ratowniczogaśniczego z napędem 4 x Załącznik Nr 3B Minimalne wymagania dla średniego samochodu ratowniczogaśniczego z napędem 4 x Załącznik Nr 3C Minimalne wymagania dla ciężkiego samochodu ratowniczogaśniczego z napędem 4 x Załącznik Nr 3D Minimalne wymagania dla ciężkiego samochodu ratowniczogaśniczego z napędem 6 x Załącznik Nr 4: Wzór umowy. Zatwierdził: 18

19 Załącznik nr 1A do SIWZ... (pieczęć adresowa firmy wykonawcy) OŚWIADCZENIE o spełnianiu warunków udziału w postępowaniu złożone na podstawie art. 22 ust. 1 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2010 r. Nr 113, poz. 759 ze zm.). Przystępując do postępowania w sprawie udzielenia zamówienia publicznego w trybie przetargu nieograniczonego pn.: Dostawa samochodów ratowniczo-gaśniczych : a) część pierwsza- dostawa 1 szt. średni samochód ratowniczo-gaśniczy na podwoziu z napędem 4x2, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników.(*) b) część druga dostawa 4 szt. średnich samochodów ratowniczo-gaśniczych na podwoziu z napędem 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników.(*) c) część trzecia - dostawa 6 szt. ciężkich samochodów ratowniczo-gaśniczych na podwoziu z napędem uterenowionym 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników.(*) d) cześć czwarta dostawa 1 szt. ciężki samochód ratowniczo-gaśniczy na podwoziu z napędem uterenowionym 6x6, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników.(*) (*) niepotrzebne skreślić 19

20 Ja (imię i nazwisko)... Zamieszkały (adres)... reprezentując firmę (nazwa firmy)... jako upoważniony na piśmie lub wpisany w rejestrze... w imieniu reprezentowanej przeze mnie firmy oświadczam, że spełniamy warunki dotyczące: 1. posiadania uprawnień do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania; 2. posiadania wiedzy i doświadczenia; 3. dysponowania odpowiednim potencjałem technicznym oraz osobami zdolnymi do wykonania zamówienia; 4. sytuacji ekonomicznej i finansowej.... miejscowość, data (imię i nazwisko) podpis uprawnionego przedstawiciela Wykonawcy 20

21 Załącznik nr 1B do SIWZ... (pieczęć adresowa firmy Wykonawcy) OŚWIADCZENIE OSÓB PRAWNYCH lub OSÓB FIZYCZNYCH * (w tym będących przedsiębiorcami) o braku podstaw do wykluczenia z postępowania z art. 24 ust. 1 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2010 r. Nr 113, poz. 759 ze zm.). Przystępując do postępowania w sprawie udzielenia zamówienia publicznego w trybie przetargu nieograniczonego pn.: Dostawa samochodów ratowniczo-gaśniczych : a) część pierwsza - dostawa 1 szt. średni samochód ratowniczo-gaśniczy na podwoziu z napędem 4x2, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników.(*) b) część druga dostawa 4 szt. średnich samochodów ratowniczo-gaśniczych na podwoziu z napędem 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników.(*) c) część trzecia - dostawa 6 szt. ciężkich samochodów ratowniczo-gaśniczych na podwoziu z napędem uterenowionym 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników.(*) d) cześć czwarta dostawa 1 szt. ciężki samochód ratowniczo-gaśniczy na podwoziu z napędem uterenowionym 6x6, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników.(*) (*) niepotrzebne skreślić 21

22 Ja (imię i nazwisko)... reprezentując firmę (nazwa firmy)... adres firmy. jako: wpisany w Krajowym Rejestrze Sądowym nr... z dnia..... * wpisany w rejestrze Ewidencji Działalności Gospodarczej (dot. osób fizycznych w tym będących przedsiębiorcami) nr.. z dnia..* upoważniony na piśmie pełnomocnictwem z dnia.. * w imieniu reprezentowanej przeze mnie firmy oświadczam, że nie podlegamy wykluczeniu z postępowania na podstawie art. 24 ust. 1. ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (tekst ujednolicony Dz. U. z 2010 r. Nr 113, poz. 759 ze zm.).... (miejscowość, data) * - niepotrzebne skreślić... (imię i nazwisko) podpis uprawnionego przedstawiciela Wykonawcy 22

23 FORMULARZ OFERTOWY Załącznik Nr 2A do SIWZ WYKONAWCA: Nazwa Wykonawcy... Siedziba Wykonawcy... Nr tel. / faksu... ZAMAWIAJĄCY: Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka POZNAŃ ul. Norwida 14, telefon: faks W związku z ogłoszeniem przetargu nieograniczonego na Dostawę samochodów ratowniczo-gaśniczych zamieszczonym w Dzienniku Urzędowym UE nr poz. z dnia roku. 1. Oferujemy wykonanie przedmiotu zamówienia tj. dostawę jednego średniego samochodu ratowniczo-gaśniczego na podwoziu z napędem 4x2, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników. 2. Oferta obejmuje dostawę jednego samochodu (należy podać markę i typ proponowanego podwozia, oznaczenie pożarnicze) szczegółowe parametry techniczne, z uwzględnieniem minimalnych wymagań techniczno-użytkowych zostały zamieszczone zgodnie z wymaganiami SIWZ w załączniku Nr 3a do SIWZ. 3.Cena netto jednego samochodu wynosi:...pln słownie złotych:... Cena brutto jednego samochodu wynosi:...pln słownie złotych:... Cena netto przedmiotu zamówienia wynosi:...pln słownie złotych:... Cena brutto przedmiotu zamówienia wynosi:...pln słownie złotych:... 23

24 4. Oświadczamy, że cena brutto zawiera wszystkie koszty związane z wykonaniem przedmiotu zamówienia. 5. Warunki płatności... dni ( należy podać w dniach termin płatności faktury, nie krótszy niż 30 dni ). 6. Zobowiązujemy się wykonać całość zamówienia do dnia... ( należy podać oferowany termin dostawy, nie później niż 20 grudnia 2013 r.). 7. Oświadczamy że w przypadku podpisania umowy udzielimy... (podać liczbę nie mniej niż 24 ) miesięcy gwarancji na samochody i (podać liczbę nie mniej niż 12 ) miesięcy gwarancji na wyposażenie. 8. Oświadczamy, że zapoznaliśmy się ze specyfikacją istotnych warunków zamówienia i nie wnosimy do niej zastrzeżeń oraz zdobyliśmy konieczne informacje do przygotowania oferty. 9. Zobowiązujemy się do wykonania całości przedmiotu zamówienia zgodnie z warunkami określonymi przez Zamawiającego. 10. Oświadczamy, że projekt umowy, stanowiący załącznik Nr 4 do SIWZ został przez nas zaakceptowany. Zobowiązujemy się, w przypadku wyboru naszej oferty, do zawarcia umowy na określonych w nim warunkach, w miejscu i terminie wyznaczonym przez Zamawiającego. 11. Informujemy o wniesieniu wadium w wysokości 7.800,00 PLN w następującej formie.. ( należy podać formę wniesienia wadium ), na dowód czego załączamy (należy podać rodzaj dokumentu ). 12. Oświadczamy, że czujemy się związani niniejszą ofertą przez czas wskazany w specyfikacji istotnych warunków zamówienia, tj. przez okres 30 dni, licząc od terminu składania ofert. 13. Oświadczamy, że spełniamy warunki określone w art. 22 ust. 1 oraz nie podlegamy wykluczeniu z art.24 ust. 1 i 2ustawy Prawo zamówień publicznych. 14. Zapewniamy serwis gwarancyjny podwozia i zabudowy pożarniczej realizowany na terenie województwa wielkopolskiego. 15. Oświadczamy, że zapewnimy serwis pogwarancyjny przez okres (podać nie mniej niż 15 lat) od daty dostawy pojazdów. 16. Oświadczamy, że nie zamierzamy/zamierzamy* powierzyć część.... (jeżeli występuje to podać jaką) zamówienia podwykonawcom. Miejscowość, data Podpis i pieczątka Wykonawcy *) niepotrzebne skreślić 24

25 Załącznik Nr 2B do SIWZ FORMULARZ OFERTOWY WYKONAWCA: Nazwa Wykonawcy... Siedziba Wykonawcy... Nr tel. / faksu... ZAMAWIAJĄCY: Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka POZNAŃ ul. Norwida 14, telefon: faks W związku z ogłoszeniem przetargu nieograniczonego na Dostawę samochodów ratowniczo-gaśniczych zamieszczonym w Dzienniku Urzędowym UE nr poz. z dnia roku. 1. Oferujemy wykonanie przedmiotu zamówienia tj. dostawę czterech średnich samochodów ratowniczo-gaśniczych na podwoziu z napędem 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN M /16-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla Użytkowników 2. Oferta obejmuje dostawę 4 szt. samochodów (należy podać markę i typ proponowanego podwozia, oznaczenie pożarnicze) szczegółowe parametry techniczne, z uwzględnieniem minimalnych wymagań techniczno-użytkowych zostały zamieszczone zgodnie z wymaganiami SIWZ w załączniku Nr 3b do SIWZ. 3.Cena netto jednego samochodu wynosi:...pln słownie złotych:... Cena brutto jednego samochodu wynosi:...pln słownie złotych:... Cena netto przedmiotu zamówienia wynosi:...pln słownie złotych:... Cena brutto przedmiotu zamówienia wynosi:...pln słownie złotych:... 25

26 4. Oświadczamy, że cena brutto zawiera wszystkie koszty związane z wykonaniem przedmiotu zamówienia 5. Warunki płatności... dni ( należy podać w dniach termin płatności faktury, nie krótszy niż 30 dni ). 6. Zobowiązujemy się wykonać całość zamówienia do dnia... ( należy podać oferowany termin dostawy, nie później niż 20 grudnia 2013 r.. 7. Oświadczamy że w przypadku podpisania umowy udzielimy... (podać liczbę nie mniej niż 24 ) miesięcy gwarancji na samochody i ( podać liczbę nie mniej niż 12 ) miesięcy gwarancji na wyposażenie. 8. Oświadczamy, że zapoznaliśmy się ze specyfikacją istotnych warunków zamówienia i nie wnosimy do niej zastrzeżeń oraz zdobyliśmy konieczne informacje do przygotowania oferty. 17. Zobowiązujemy się do wykonania całości przedmiotu zamówienia zgodnie z warunkami określonymi przez Zamawiającego. 18. Oświadczamy, że projekt umowy, stanowiący załącznik Nr 4 do SIWZ został przez nas zaakceptowany. Zobowiązujemy się, w przypadku wyboru naszej oferty, do zawarcia umowy na określonych w nim warunkach, w miejscu i terminie wyznaczonym przez Zamawiającego. 19. Informujemy o wniesieniu wadium w wysokości ,00PLN w następującej formie.. ( należy podać formę wniesienia wadium ), na dowód czego załączamy ( należy podać rodzaj dokumentu ). 20. Oświadczamy, że czujemy się związani niniejszą ofertą przez czas wskazany w specyfikacji istotnych warunków zamówienia, tj. przez okres 30 dni, licząc od terminu składania ofert. 21. Oświadczamy, że spełniamy warunki określone w art. 22 ust. 1 oraz nie podlegamy wykluczeniu z art.24 ust. 1 i 2 ustawy Prawo zamówień publicznych. 22. Zapewniamy serwis gwarancyjny podwozia i zabudowy pożarniczej realizowany na terenie województwa wielkopolskiego. 23. Oświadczamy, że zapewnimy serwis pogwarancyjny przez okres (podać nie mniej niż 15 lat) od daty dostawy pojazdów. 24. Oświadczamy, że nie zamierzamy/zamierzamy* powierzyć część.... (jeżeli występuje to podać jaką) zamówienia podwykonawcom. Miejscowość, data... *) niepotrzebne skreślić Podpis i pieczątka Wykonawcy 26

27 Załącznik Nr 2C do SIWZ FORMULARZ OFERTOWY WYKONAWCA: Nazwa Wykonawcy... Siedziba Wykonawcy... Nr tel. / faksu... ZAMAWIAJĄCY: Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka POZNAŃ ul. Norwida 14, telefon: faks W związku z ogłoszeniem przetargu nieograniczonego na Dostawę samochodów ratowniczo-gaśniczych zamieszczonym w Dzienniku Urzędowym UE nr poz. z dnia roku. 1. Oferujemy wykonanie przedmiotu zamówienia tj. dostawę sześciu ciężkich samochodów ratowniczo-gaśniczych na podwoziu z napędem uterenowionym 4x4, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników. 2. Oferta obejmuje dostawę 6 szt. samochodów (należy podać markę i typ proponowanego podwozia, oznaczenie pożarnicze) szczegółowe parametry techniczne, z uwzględnieniem minimalnych wymagań techniczno-użytkowych zostały zamieszczone zgodnie z wymaganiami SIWZ w załączniku Nr 3b do SIWZ. 3.Cena netto jednego samochodu wynosi:...pln słownie złotych:... Cena brutto jednego samochodu wynosi:...pln słownie złotych:... Cena netto przedmiotu zamówienia wynosi:...pln słownie złotych:... Cena brutto przedmiotu zamówienia wynosi:...pln słownie złotych:... 27

28 4. Oświadczamy, że cena brutto zawiera wszystkie koszty związane z wykonaniem przedmiotu zamówienia 5. Warunki płatności... dni ( należy podać w dniach termin płatności faktury, nie krótszy niż 30 dni ). 6. Zobowiązujemy się wykonać całość zamówienia do dnia... ( należy podać oferowany termin dostawy, nie później niż 20 grudnia 2013 r.. 7. Oświadczamy że w przypadku podpisania umowy udzielimy... (podać liczbę nie mniej niż 24 ) miesięcy gwarancji na samochody i ( podać liczbę nie mniej niż 12 ) miesięcy gwarancji na wyposażenie. 8. Oświadczamy, że zapoznaliśmy się ze specyfikacją istotnych warunków zamówienia i nie wnosimy do niej zastrzeżeń oraz zdobyliśmy konieczne informacje do przygotowania oferty. 9. Zobowiązujemy się do wykonania całości przedmiotu zamówienia zgodnie z warunkami określonymi przez Zamawiającego. 10. Oświadczamy, że projekt umowy, stanowiący załącznik Nr 4 do SIWZ został przez nas zaakceptowany. Zobowiązujemy się, w przypadku wyboru naszej oferty, do zawarcia umowy na określonych w nim warunkach, w miejscu i terminie wyznaczonym przez Zamawiającego. 11. Informujemy o wniesieniu wadium w wysokości ,00 PLN w następującej formie.. ( należy podać formę wniesienia wadium ), na dowód czego załączamy ( należy podać rodzaj dokumentu ). 12. Oświadczamy, że czujemy się związani niniejszą ofertą przez czas wskazany w specyfikacji istotnych warunków zamówienia, tj. przez okres 30 dni, licząc od terminu składania ofert. 13. Oświadczamy, że spełniamy warunki określone w art. 22 ust. 1 oraz nie podlegamy wykluczeniu z art.24 ust. 1 i 2 ustawy Prawo zamówień publicznych. 14. Zapewniamy serwis gwarancyjny podwozia i zabudowy pożarniczej realizowany na terenie województwa wielkopolskiego. 15. Oświadczamy, że zapewnimy serwis pogwarancyjny przez okres (podać nie mniej niż 15 lat) od daty dostawy pojazdów. 16. Oświadczamy, że nie zamierzamy/zamierzamy* powierzyć część.... (jeżeli występuje to podać jaką) zamówienia podwykonawcom. Miejscowość, data... *) niepotrzebne skreślić Podpis i pieczątka Wykonawcy 28

29 Załącznik Nr 2D do SIWZ FORMULARZ OFERTOWY WYKONAWCA: Nazwa Wykonawcy... Siedziba Wykonawcy... Nr tel. / faksu... ZAMAWIAJĄCY: Oddział Wojewódzki Związku Ochotniczych Straży Pożarnych Rzeczypospolitej Polskiej Województwa Wielkopolskiego im. generała Stanisława Taczaka POZNAŃ ul. Norwida 14, telefon: faks W związku z ogłoszeniem przetargu nieograniczonego na Dostawę samochodów ratowniczo-gaśniczych zamieszczonym w Dzienniku Urzędowym UE nr poz. z dnia roku. 1. Oferujemy wykonanie przedmiotu zamówienia tj. dostawę jednego ciężkiego samochodu ratowniczo-gaśniczy na podwoziu z napędem uterenowionym 6x6, z kabiną załogi 6 osobową, z pompą i zbiornikami środków gaśniczych, z funkcją ograniczania stref skażeń wraz z zintegrowanym wyposażeniem wg. PN-EN S /24-1 (CPV : Wozy strażackie) oraz przeprowadzenie szkolenia z zakresu obsługi sprzętu w siedzibie Wykonawcy dla użytkowników. 2. Oferta obejmuje dostawę 4 szt. samochodów (należy podać markę i typ proponowanego podwozia, oznaczenie pożarnicze) szczegółowe parametry techniczne, z uwzględnieniem minimalnych wymagań techniczno-użytkowych zostały zamieszczone zgodnie z wymaganiami SIWZ w załączniku Nr 3b do SIWZ. 3.Cena netto jednego samochodu wynosi:...pln słownie złotych:... Cena brutto jednego samochodu wynosi:...pln słownie złotych:... Cena netto przedmiotu zamówienia wynosi:...pln słownie złotych:... Cena brutto przedmiotu zamówienia wynosi:...pln słownie złotych:... 29

30 4. Oświadczamy, że cena brutto zawiera wszystkie koszty związane z wykonaniem przedmiotu zamówienia 5. Warunki płatności... dni ( należy podać w dniach termin płatności faktury, nie krótszy niż 30 dni ). 6. Zobowiązujemy się wykonać całość zamówienia do dnia... ( należy podać oferowany termin dostawy, nie później niż 20 grudnia 2013 r.. 7. Oświadczamy że w przypadku podpisania umowy udzielimy... (podać liczbę nie mniej niż 24 ) miesięcy gwarancji na samochody i ( podać liczbę nie mniej niż 12 ) miesięcy gwarancji na wyposażenie. 8. Oświadczamy, że zapoznaliśmy się ze specyfikacją istotnych warunków zamówienia i nie wnosimy do niej zastrzeżeń oraz zdobyliśmy konieczne informacje do przygotowania oferty. 17. Zobowiązujemy się do wykonania całości przedmiotu zamówienia zgodnie z warunkami określonymi przez Zamawiającego. 18. Oświadczamy, że projekt umowy, stanowiący załącznik Nr 4 do SIWZ został przez nas zaakceptowany. Zobowiązujemy się, w przypadku wyboru naszej oferty, do zawarcia umowy na określonych w nim warunkach, w miejscu i terminie wyznaczonym przez Zamawiającego. 19. Informujemy o wniesieniu wadium w wysokości ,00 PLN w następującej formie.. ( należy podać formę wniesienia wadium ), na dowód czego załączamy ( należy podać rodzaj dokumentu ). 20. Oświadczamy, że czujemy się związani niniejszą ofertą przez czas wskazany w specyfikacji istotnych warunków zamówienia, tj. przez okres 30 dni, licząc od terminu składania ofert. 21. Oświadczamy, że spełniamy warunki określone w art. 22 ust. 1 oraz nie podlegamy wykluczeniu z art.24 ust. 1 i 2 ustawy Prawo zamówień publicznych. 22. Zapewniamy serwis gwarancyjny podwozia i zabudowy pożarniczej realizowany na terenie województwa wielkopolskiego. 23. Oświadczamy, że zapewnimy serwis pogwarancyjny przez okres (podać nie mniej niż 15 lat) od daty dostawy pojazdów. 24. Oświadczamy, że nie zamierzamy/zamierzamy* powierzyć część.... (jeżeli występuje to podać jaką) zamówienia podwykonawcom. Miejscowość, data... *) niepotrzebne skreślić Podpis i pieczątka Wykonawcy 30

31 Sprawa Nr ZP 4/2013 Załącznik nr 3A do SIWZ Minimalne wymagania dla średniego samochodu ratowniczo - gaśniczego z napędem 4 x 2, GBA 2,5/16 Lp. opisać zastosowane rozwiązanie lub podać parametry techniczne 1 Podwozie z kabiną Podwozie z kabiną: 1.1. Pojazd fabrycznie nowy, rok produkcji podwozia i nadwozia Pojazd zabudowany i wyposażony musi spełniać wymagania: - ustawy Prawo o ruchu drogowym (t.j. Dz. U. z 2012r. Nr 198 poz ze zmianami), - rozporządzenia Ministra Infrastruktury z dnia 31 grudnia 2002r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz. U. Nr 32 z 2003 r., poz. 262 z późniejszymi zmianami), - rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami) - norm PN-EN i PN-EN , Pojazd musi posiadać w dniu składania ofert ważne świadectwo dopuszczenia zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami). Należy załączyć do oferty kserokopię aktualnego świadectwa dopuszczenia na oferowany pojazd. 31

32 Lp. Podwozie pojazdu musi posiadać aktualne świadectwo homologacji typu zgodnie z odrębnymi przepisami krajowymi odnoszącymi się do prawa o ruchu drogowym. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji typu pojazdu kompletnego oraz zgoda producenta podwozia na wykonanie zabudowy. Urządzenia i podzespoły zamontowane w pojeździe powinny spełniać wymagania odrębnych przepisów krajowych i/lub międzynarodowych. Należy załączyć do oferty kserokopię aktualnego świadectwa homologacji typu na oferowany pojazd Podwozie samochodu kategorii pierwszej, z napędem 4 x 2 z blokadami osi tylnej. Skrzynia biegów manualna. Kabina załogowa 6 osobowa. Maksymalna masa rzeczywista samochodu nie może przekroczyć kg. Bilans masowy pojazdu z wyszczególnieniem na: - masę całkowitą pojazdu z załogą, pełnymi zbiornikami i wyposażeniem: - masę własną pojazdu: - masę środków gaśniczych: - masę wyposażenia (min. 1100kg): 1.3. Pojazd wyposażony w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne oraz głośnik. Urządzenie akustyczne powinno umożliwiać podawanie komunikatów słownych. Sterowanie modulacją dźwiękową musi odbywać się zarówno poprzez manipulator urządzenia i włącznik sygnału dźwiękowego pojazdu. Dwie lampy sygnalizacyjne niebieskie (stroboskopowe lub LED) na dachu kabiny i jedna niebieska (stroboskopowa lub LED) z tyłu w górnej części zabudowy - zabezpieczone przed przypadkowym uszkodzeniem. Pojazd wyposażony w dodatkowy sygnał pneumatyczny, włączany włącznikiem umieszczonym w kabinie w miejscu łatwo dostępnym dla kierowcy i dowódcy W przedziale autopompy dodatkowy manipulator współpracujący z radiotelefonem przewoźnym, umożliwiający prowadzenie korespondencji, zabezpieczony przed działaniem wody, wyposażony w opisać zastosowane rozwiązanie lub podać parametry techniczne 32

33 Lp. wyłącznik Dodatkowe 2 lampy sygnalizacyjne niebieskie pulsacyjne umieszczone z przodu pojazdu. Lampy przednie przeciwmgielne. Sygnał dźwiękowy i świetlny włączonego biegu wstecznego jako sygnał świetlny akceptuje się światło cofania Wszystkie lampy pojazdu muszą być zabezpieczone przed przypadkowym uszkodzeniem Podwozie samochodu z silnikiem o zapłonie samoczynnym, o mocy min. 290 KM, spełniającym normę Euro 5, przystosowanym do spalania biopaliw ciekłych zgodnie z uchwałą nr 134/2007 Rady Ministrów z dnia 24 lipca 2007 r. w sprawie Wieloletniego programu promocji biopaliw lub innych paliw odnawialnych w latach (M.P. z 2007r. Nr 53 poz. 607). Podczas odbioru technicznojakościowego należy przedstawić dokument od producenta podwozia odnośnie możliwości stosowania biopaliw. W instrukcji użytkowania samochodu muszą znaleźć się zapisy o warunkach technicznych oraz czynnościach obsługowych koniecznych przy zasilaniu silnika biopaliwami lub paliwami z biokomponentami. Gwarancja na pojazd nie może wyłączać stosowania w/w paliwa Maksymalna wysokość całkowita pojazdu max mm; wykonanie nadwozia z podestami pod żaluzjami zamykającymi skrytki umożliwiających łatwy dostęp do sprzętu. Uchylenie (niedomknięcie) lub wysunięcie podestów i żaluzji musi być sygnalizowane w kabinie kierowcy. Sprzęt powinien być rozmieszczony grupowo w zależności od przeznaczenia z zachowaniem ergonomii. Półki muszą mieć możliwość regulacji wysokości Kabina czterodrzwiowa, jednomodułowa, zawieszona na poduszkach pneumatycznych, zapewniająca dostęp do silnika, w układzie miejsc (siedzenia przodem do kierunku jazdy). Kabina wyposażona w: - klimatyzacje, - szyberdach - indywidualne oświetlenie nad siedzeniem dowódcy, opisać zastosowane rozwiązanie lub podać parametry techniczne 33

34 Lp. - niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, - lusterka boczne zewnętrzne elektrycznie ogrzewane i sterowane, - lusterko rampowe krawężnikowe z prawej strony, - lusterko rampowe dojazdowe, przednie, - szyby boczne opuszczane i podnoszone elektrycznie (dot. przedziału kierowcyi dowódcy), - reflektor ręczny do oświetlenia numerów budynków, - główny włącznik/wyłącznik oświetlenia skrytek, - sygnalizacja otwarcia skrytek sprzętowych i podestów, - sygnalizacja wysunięcia masztu oświetleniowego, - fotel kierowcy z zawieszeniem pneumatycznym i regulacją obciążenia, wysokości, odległości i pochylenia oparcia, - fotele wyposażone w bezwładnościowe pasy bezpieczeństwa i zagłówki, - siedzenia pokryte materiałem łatwym w utrzymaniu w czystości, nienasiąkliwym, odpornym na ścieranie i antypoślizgowym, - kabina powinna być automatycznie oświetlana po otwarciu drzwi tej części kabiny; powinna istnieć możliwość włączenia oświetlenia kabiny, gdy drzwi są zamknięte, - drzwi kabiny zamykane kluczem, wszystkie zamki otwierane tym samym kluczem. -zewnętrzna i wewnętrzna przysłona przeciwsłoneczna - radiotelefon samochodowy o parametrach: częstotliwość VHF MHz, moc 1-25 W, odstęp międzykanałowy 12,5 khz, min 250 kanałów, wyświetlacz alfanumeryczny min. 14 znaków, - podest do ładowania radiotelefonów przenośnych i latarek Instalacja elektryczna jednoprzewodowa 24V, z biegunem ujemnym na masie i dwuprzewodowa w zabudowie z tworzywa sztucznego. Moc alternatora i pojemność akumulatorów musi zapewniać pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu Samochód powinien być wyposażony w główny wyłącznik prądu, umożliwiający odłączenie akumulatora od wszystkich systemów opisać zastosowane rozwiązanie lub podać parametry techniczne 34

35 Lp. elektrycznych (z wyjątkiem tych, które wymagają stałego zasilania). Wyłącznik główny powinien znajdować się w zasięgu kierowcy, po lewej stronie pojazdu Gniazdo z wtyczką do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy) Samochód musi być wyposażony w gniazdo do zasilania układu pneumatyczny pojazdu z zewnętrznego źródła po lewej stronie Kolorystyka: - nadwozie - RAL 3000, - błotniki i zderzaki - białe, - drzwi żaluzjowe - naturalny kolor aluminium, - podwozie - czarne lub ciemno szare, Instalacja pneumatyczna pojazdu zapewniająca możliwość wyjazdu w ciągu 60 s, od chwili uruchomienia silnika samochodu. Równocześnie musi być zapewnione prawidłowe funkcjonowanie hamulców. Pojazd wyposażony w osuszacz powietrza w układzie pneumatycznym Wylot spalin nie może być skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu oraz musi zapewniać ochronę przed oparzeniami podczas normalnej pracy załogi Wykonywanie codziennych czynności obsługowych silnika możliwe bez podnoszenia kabiny Silnik zdolny do ciągłej pracy przez min. 4 h w normalnych warunkach pracy w czasie postoju bez uzupełniania paliwa, cieczy chłodzącej lub smarów. W tym czasie w normalnej temperaturze eksploatacji, temperatura silnika i układu przeniesienia napędu nie powinny przekroczyć wartości określonych przez producenta. Filtr powietrza z wyprowadzonym zasysaniem w górnej częci kabiny. Pojemność zbiornika paliwa powinna zapewniać przejazd min. 300 km lub 4 godzinną pracę autopompy Zawieszenie pojazdu dostosowane do maksymalnej masy rzeczywistej pojazdu. Prześwit w najniższym punkcie pojazdu min. 200 opisać zastosowane rozwiązanie lub podać parametry techniczne 35

36 Lp. mm Układ hamulcowy pojazdu wyposażony w system ABS Osie tylne z kołami bliźniaczymi. Ogumienie z bieżnikiem uniwersalnym dostosowanym do różnych warunków atmosferycznych. Wartości nominalne ciśnienia w ogumieniu trwale umieszczone nad kołami Na wyposażeniu pojazdu zamocowane pełnowymiarowe koło zapasowe bez konieczności przewożenia na pojeździe Pojazd wyposażony w urządzenie (zaczep holowniczy) umożliwiający odholowanie pojazdu. Urządzenie powinno mieć taką wytrzymałość, aby umożliwić holowanie po drodze pojazdu obciążonego masą całkowitą maksymalną oraz wytrzymywać siłę zarówno ciągnącą, jak i ściskającą Pojazd należy wyposażyć w zestaw narzędzi przewidziany przez producenta podwozia, podnośnik hydrauliczny oraz narzędzia umożliwiające wymianę koła pojazdu, dwa kliny pod koła, przewód z manometrem do pompowania kół, trójkąt ostrzegawczy, apteczka samochodowa, gaśnica proszkowa 2 kg. opisać zastosowane rozwiązanie lub podać parametry techniczne 2. Zabudowa pożarnicza: 2.1. Zabudowa wykonana z materiałów kompozytowych (włókna + żywica + stal nierdzewna), komponenty zabudowy ze stali nierdzewnej i aluminium. System mocowania półek w skrytkach sprzętowych musi umożliwiać ich płynną regulację wysokości na prowadnicach ze stali nierdzewnej kwasoodpornej. Na bocznych ścianach zabudowy zastosować taśmy odblaskowe zwiększające widoczność pojazdu w warunkach ograniczonej widoczności Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym, z zamontowanymi uchwytami na sprzęt. Z tyłu pojazdu drabinka ze stali nierdzewnej, kwasoodpornej do wejścia na dach, stopnie w wykonaniu antypoślizgowym, górna część drabinki wyposażona w uchwyt (y) ułatwiające wchodzenie Dodatkowo na dachu pojazdu zamontowana skrzynia na sprzęt. 36

37 Lp Powierzchnie platform, podestu roboczego i podłogi kabiny w wykonaniu antypoślizgowym. Otwierane podesty robocze (o głębokości min. 400 mm poza krawędź zabudowy) pod skrytkami sprzętowymi Skrytki na sprzęt i wyposażenie zamykane żaluzjami wodo i pyłoszczelnymi wspomaganymi systemem sprężynowym, wykonane z materiałów odpornych na korozję, wyposażone w zamki zamykane na klucz, jeden klucz powinien pasować do wszystkich zamków. Wymagane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii Skrytki na sprzęt i przedział autopompy muszą być wyposażone w oświetlenie włączane automatycznie po otwarciu skrytki. Oświetlenie skrytek LED. Główny wyłącznik oświetlenia skrytek powinien być zainstalowany w kabinie kierowcy Pojazd powinien posiadać oświetlenie pola pracy wokół samochodu zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego Szuflady, podesty i wysuwane tace muszą się automatycznie blokować w pozycji zamkniętej i całkowicie otwartej oraz posiadać zabezpieczenie przed całkowitym wyciągnięciem (wypadnięcie z prowadnic) Szuflady, podesty i tace oraz inne elementy pojazdu wystające w pozycji otwartej powyżej 250 mm poza obrys pojazdu muszą posiadać oznakowanie ostrzegawcze Dodatkowo pojazd wyposażony w wysuwaną szufladę. Miejsce jej montażu do uzgodnienia na etapie produkcji pojazdu Uchwyty, klamki wszystkich urządzeń samochodu, drzwi żaluzjowych, szuflad, podestów, tac, muszą być tak skonstruowane, aby ich obsługa była możliwa w rękawicach. Obsługa panelu sterującego autopompy musi być możliwa w rękawicach Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza. opisać zastosowane rozwiązanie lub podać parametry techniczne 37

38 Lp Zbiornik wody o pojemności min. 3,5 m 3 wykonany z materiałów kompozytowych. Zbiornik musi być wyposażony w oprzyrządowanie umożliwiające jego bezpieczną eksploatację, z układem zabezpieczającym przed wypływem wody w czasie jazdy. Zbiornik powinien być wyposażony w falochrony i posiadać właz rewizyjny Zbiornik środka pianotwórczego o pojemności min. 10% pojemności zbiornika wody. Zbiornik musi być wyposażony w oprzyrządowanie zapewniające jego bezpieczną eksploatację. W górnej części powinien znajdować się zamykany wlew do grawitacyjnego napełniania zbiornika z dachu pojazdu. Napełnianie zbiornika środkiem pianotwórczym powinno być możliwe także z poziomu terenu Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi Autopompa pożarnicza dwuzakresowa wydajności min dm 3 /min przy ciśnieniu 0,8 MPa i głębokości ssania 1,5 m oraz dla wysokiego ciśnienia min. 400 dm 3 /min przy ciśnieniu 4 MPa Działko wodno-pianowe DWP 16 o regulowanej wydajności umieszczone na dachu zabudowy pojazdu. Przy podstawie działka powinien być zamontowany zawór odcinający kulowy ręczny Układ wodno-pianowy zabudowany w taki sposób aby parametry autopompy przy zasilaniu ze zbiornika samochodu były nie mniejsze niż przy zasilaniu ze zbiornika zewnętrznego dla głębokości ssania 1,5 m. Wszystkie nasady układu wodno-pianowego powinny być wyposażone w pokrywy nasad zabezpieczone przed zgubieniem, np. poprzez mocowanie łańcuszkiem Samochód musi być wyposażony w linię szybkiego natarcia o długości węża minimum 60 m na zwijadle, zakończoną prądownicą wodno pianową o regulowanej wydajności od 75 do 150 dm3/min, do podawania środków gaśniczych prądem zwartym i rozproszonym Linia szybkiego natarcia musi umożliwiać podawanie wody lub pia- opisać zastosowane rozwiązanie lub podać parametry techniczne 38

39 Lp. ny bez względu na stopień rozwinięcia węża. Zwijadło wyposażone w regulowany hamulec bębna oraz napęd elektryczny i ręczny. Musi istnieć możliwość rozwijania i zwijania węża ręcznie przez jednego strażaka Autopompa musi umożliwiać podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75, - wysokociśnieniowej linii szybkiego natarcia, - działka wodno pianowego. - instalacji zraszaczowej Autopompa musi umożliwiać podanie wody do zbiornika samochodu Autopompa musi być wyposażona w urządzenie odpowietrzające umożliwiające zassanie wody: - z głębokości 1,5 m w czasie do 30 s. - z głębokości 7,5 m w czasie do 60 s Na pulpicie sterowniczym pompy zainstalowanym w przedziale autopompy muszą znajdować się co najmniej następujące urządzenia kontrolno sterownicze: - urządzenia kontrolno-pomiarowe pompy, w tym: manometr, manowakuometr, - wyłącznik silnika pojazdu, - wskaźnik poziomu wody w zbiorniku samochodu, - wskaźnik poziomu środka pianotwórczego w zbiorniku, - wskaźnik, kontrolka temperatury cieczy chłodzącej silnik lub wskaźnik awarii silnika, - regulator prędkości obrotowej silnika napędzającego pompę, Ponadto na stanowisku obsługi musi znajdować się schemat układu wodno- pianowego oraz oznaczenie zaworów. Wszystkie urządzenia kontrolno-sterownicze powinny być widoczne i dostępne z miejsca i obsługi pompy (dotyczy to również sterowania dozownikiem i urządzeniem odpowietrzającym, jeśli są one sterowane ręcznie). Wszystkie urządzenia sterowania i kontroli powinny być oznaczone znormalizowanymi symbolami (piktogramami) opisać zastosowane rozwiązanie lub podać parametry techniczne 39

40 Lp. lub inną tabliczką informacyjną, jeśli symbol nie istnieje. Dźwignie i pokrętła wszystkich zaworów, w tym również odwadniających, powinny być łatwo dostępne, a ich obsługa powinna być możliwa bez wchodzenia pod samochód. W kabinie kierowcy powinny znajdować się następujące urządzenia kontrolno-pomiarowe: - manometr, - wskaźnik poziomu wody w zbiorniku, - wskaźnik poziomu środka pianotwórczego Zbiornik wody musi być wyposażony w nasadę 75 zabezpieczoną przed przedostaniem zanieczyszczeń i zawór kulowy do napełniania z hydrantu. Instalacja napełniania powinna mieć konstrukcję zabezpieczającą przed swobodnym wypływem wody ze zbiornika oraz zawór zabezpieczający przed przepełnieniem zbiornika z możliwością przełączenia na pracę ręczną Układ wodno-pianowy wyposażony w dozownik środka pianotwórczego zapewniający uzyskiwanie stężeń 3% i 6% (tolerancja ± 0,5%) w pełnym zakresie wydajności pompy. Układ wodno-pianowy umożliwiający zassanie środka pianotwórczego z zewnętrznego źródła poprzez nasadę 52. Na wyposażeniu wąż do zasysania środka pianotwórczego Wszystkie elementy układu wodno - pianowego muszą być odporne na korozję i działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. Nasady tłoczne i ssawne powinny być zabezpieczone przed zamarzaniem Konstrukcja układu wodno pianowego powinna umożliwić jego całkowite odwodnienie przy użyciu co najwyżej dwóch zaworów Przedział autopompy musi być wyposażony w autonomiczny system ogrzewania działający niezależnie od pracy silnika, skutecznie zabezpieczający układ wodno-pianowy przed zamarzaniem w temperaturze do - 25 o C Na wlocie ssawnym pompy musi być zamontowany element zabezpieczający przed przedostaniem się do pompy zanieczyszczeń sta- opisać zastosowane rozwiązanie lub podać parametry techniczne 40

41 Lp. łych zarówno przy ssaniu ze zbiornika zewnętrznego jak i dla zbiornika własnego pojazdu, gwarantujący bezpieczną eksploatację pompy Pojazd wyposażony w 4 uchwyty do aparatów powietrznych. Mocowanie aparatów przewożonych w części zabudowy musi być na stelażu umożliwiając samodzielne zakładanie aparatów bez zdejmowania ich ze stelaża Pojazd wyposażony w zraszacze o wydajności dm 3 / min przy ciśnieniu 8 bar zasilane autopompą. Dwa zraszacze zamontowane przed przednią osią, dwa zraszacze po bokach pojazdu. Zraszacze powinny być tak ustawione aby pole zraszania obejmowało pas przed kabiną o szerokości min. 6 m oraz pasy po bokach pojazdu na całej jego długości. Instalacja powinna być wyposażona w zawory odcinające (jeden dla zraszaczy przed przednią osią, drugi dla zraszaczy bocznych) uruchamiane z kabiny kierowcy Dodatkowo samochód wyposażony w sterowany za pomocą pilota przewodowego maszt oświetleniowy o łącznej wielkości strumienia świetlnego min lm). Stopień ochrony masztu i reflektorów IP 55. Wysokość masztu po rozłożeniu od podłoża, na którym stoi pojazd, do oprawy czołowej reflektorów ustawionych poziomo nie mniejsza niż 4,5 m. Maszt rozkładany za pomocą powietrza z układu pneumatycznego pojazdu. Działanie masztu powinno odbywać się bez nagłych skoków podczas ruchu do góry i do dołu. Złożenie masztu powinno nastąpić bez konieczności ręcznego wspomagania. Przewody elektryczne zasilające reflektory nie powinny kolidować z ruchami teleskopów. Mostek z reflektorami powinien obracać się wokół osi pionowej o kąt, co najmniej w obie strony. Każdy reflektor powinien mieć możliwość obrotu wokół osi poziomej o kąt, co najmniej w obie strony (za ustawienie zerowe należy przyjąć takie, przy którym oprawa czołowa reflektora ustawiona jest poziomo i skierowana w stronę podłoża). Sterowanie obrotem reflektorów wokół osi pionowej oraz zmianą ich kąta pochylenia powinno być możliwe ze stanowiska obsługi masztu. W kabinie kie- opisać zastosowane rozwiązanie lub podać parametry techniczne 41

42 Lp. opisać zastosowane rozwiązanie lub podać parametry techniczne rowcy powinna znajdować się lampka ostrzegawcza, informująca o wysunięciu masztu. Maszt po wciśnięciu przycisku składania, powinien automatycznie ustawiać się do pozycji wyjściowej (pozycji zero) a następnie samoczynnie opuszczać się do pozycji transportowej Dodatkowo pojazd wyposażony: w wciągarkę o maksymalnej sile uciągu min 60 kn, długość liny min 30 m. Wciągarka powinna być zamontowana zgodnie z warunkami technicznymi producenta wciągarki i wytycznymi producenta podwozia. Sterowanie pracą wciągarki powinno być realizowane z pulpitu przewodowego. Wciągarka powinna zapewniać możliwość ręcznego rozwinięcia liny. Agregat prądotwórczy o mocy min. 3,4 kva, stopień ochrony min. IP54 z uziemieniem, do zasilania m.in. najaśnic masztu, 2 szt. latarek kątowych typu Ex z ładowarkami, 2 szt. radiotelefonów przenośnych typu Motorola DP 3400/3401 z ładowarkami zamontowanymi w kabinie na specjalnym podeście 3. W pojeździe zapewnione miejsce do przewozu oraz wykonane i zamontowane uchwyty do zamocowania wyposażenia dla przyszłego użytkownika pojazdu. Wykonawca oświadcza, że podane przez niego w niniejszym załączniku informacje są zgodne z prawdą i że w przypadku wyboru jego oferty poniesie on pełną odpowiedzialność za realizację zamówienia zgodnie z wymienionymi tu warunkami. Zamieszczenie przez wykonawcę parametrów mniej korzystnych od parametrów minimalnych określonych przez zamawiającego, oznaczało będzie, że oferta nie spełnia warunków przedmiotowych postępowania przetargowego. W konsekwencji będzie to skutkowało odrzuceniem złożonej oferty w myśl art. 89 ust 1 pkt 2 ustawy z dnia 29 stycznia 2004 r. - Prawo zamówień publicznych (Dz.U ze zm.). Zgodnie z treścią art. 29 ust. 3 Prawo zamówień publicznych (Dz. U. z 2010 r., Nr 113,poz. 759 z późn. zm.) jeżeli w opisie przedmiotu zamówienia wskazane są konkretne rozwiązania techniczne, dopuszcza się stosowanie rozwiązań równoważnych, co do ich cech i parametrów, a wszystkie ewentu- 42

43 alne nazwy firmowe urządzeń i wyrobów użyte w opisie przedmiotu zamówienia powinny być traktowane jako definicje standardowe, a nie konkretne nazwy firmowe urządzeń wyrobów zastosowanych w dokumentacji. Obowiązek udowodnienia równoważności leży po stronie Wykonawcy. W celu optymalnego rozmieszczenia i zamontowania sprzętu przez wykonawcę Zamawiający wymaga uzgodnienia rozłożenia sprzętu w procesie zabudowy pojazdu.. Miejscowość, data podpis osoby uprawnionej 43

44 Sprawa Nr ZP 4/2013 Załącznik nr 3B do SIWZ Minimalne wymagania dla średniego samochodu ratowniczo - gaśniczego z napędem 4 x 4, GBA 2,5/16 Lp. opisać zastosowane rozwiązanie lub podać parametry techniczne 1 Podwozie z kabiną Podwozie z kabiną: 1.1. Pojazd fabrycznie nowy, rok produkcji podwozia i nadwozia Pojazd zabudowany i wyposażony musi spełniać wymagania: - ustawy Prawo o ruchu drogowym (t.j. Dz. U. z 2012r. Nr 198 poz ze zmianami), - rozporządzenia Ministra Infrastruktury z dnia 31 grudnia 2002r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz. U. Nr 32 z 2003 r., poz. 262 z późniejszymi zmianami), - rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami) - norm PN-EN i PN-EN , Pojazd musi posiadać w dniu składania ofert ważne świadectwo dopuszczenia zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami). Należy załączyć do oferty kserokopię aktualnego świadectwa dopuszczenia na oferowany pojazd. Podwozie pojazdu musi posiadać aktualne świadectwo homologacji 44

45 Lp. typu zgodnie z odrębnymi przepisami krajowymi odnoszącymi się do prawa o ruchu drogowym. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji typu pojazdu kompletnego oraz zgoda producenta podwozia na wykonanie zabudowy. Urządzenia i podzespoły zamontowane w pojeździe powinny spełniać wymagania odrębnych przepisów krajowych i/lub międzynarodowych. Należy załączyć do oferty kserokopię aktualnego świadectwa homologacji typu na oferowany pojazd Podwozie samochodu kategorii drugiej, (uterenowiony) z napędem 4 x 4 z blokadami mechanizmów różnicowych osi przedniej i tylnej i mechanizmu różnicowego międzyosiowego. Możliwość odłączenia napędu osi przedniej. Skrzynia biegów manualna. Kabina załogowa 6 osobowa. Maksymalna masa rzeczywista samochodu nie może przekroczyć kg. Bilans masowy pojazdu z wyszczególnieniem na: - masę całkowitą pojazdu z załogą, pełnymi zbiornikami i wyposażeniem: - masę własną pojazdu: - masę środków gaśniczych: - masę wyposażenia (min. 1100kg): 1.3. Pojazd wyposażony w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne oraz głośnik. Urządzenie akustyczne powinno umożliwiać podawanie komunikatów słownych. Sterowanie modulacją dźwiękową musi odbywać się zarówno poprzez manipulator urządzenia i włącznik sygnału dźwiękowego pojazdu. Dwie lampy sygnalizacyjne niebieskie (stroboskopowe lub LED) na dachu kabiny i jedna niebieska (stroboskopowa lub LED) z tyłu w górnej części zabudowy - zabezpieczone przed przypadkowym uszkodzeniem. Pojazd wyposażony w dodatkowy sygnał pneumatyczny, włączany włącznikiem umieszczonym w kabinie w miejscu łatwo dostępnym dla kierowcy i dowódcy W przedziale autopompy dodatkowy manipulator współpracujący opisać zastosowane rozwiązanie lub podać parametry techniczne 45

46 Lp. z radiotelefonem przewoźnym, umożliwiający prowadzenie korespondencji, zabezpieczony przed działaniem wody, wyposażony w wyłącznik Dodatkowe 2 lampy sygnalizacyjne niebieskie pulsacyjne umieszczone z przodu pojazdu. Lampy przednie przeciwmgielne. Sygnał dźwiękowy i świetlny włączonego biegu wstecznego jako sygnał świetlny akceptuje się światło cofania Wszystkie lampy pojazdu muszą być zabezpieczone przed przypadkowym uszkodzeniem Podwozie samochodu z silnikiem o zapłonie samoczynnym, o mocy min. 290 KM, spełniającym normę Euro 5, przystosowanym do spalania biopaliw ciekłych zgodnie z uchwałą nr 134/2007 Rady Ministrów z dnia 24 lipca 2007 r. w sprawie Wieloletniego programu promocji biopaliw lub innych paliw odnawialnych w latach (M.P. z 2007r. Nr 53 poz. 607). Podczas odbioru techniczno jakościowego należy przedstawić dokument od producenta podwozia odnośnie możliwości stosowania biopaliw. W instrukcji użytkowania samochodu muszą znaleźć się zapisy o warunkach technicznych oraz czynnościach obsługowych koniecznych przy zasilaniu silnika biopaliwami lub paliwami z biokomponentami. Gwarancja na pojazd nie może wyłączać stosowania w/w paliwa Maksymalna wysokość całkowita pojazdu max mm; wykonanie nadwozia z podestami pod wszystkimi żaluzjami zamykającymi skrytki umożliwiających łatwy dostęp do sprzętu. Uchylenie (niedomknięcie) lub wysunięcie podestów i żaluzji musi być sygnalizowane w kabinie kierowcy. Sprzęt powinien być rozmieszczony grupowo w zależności od przeznaczenia z zachowaniem ergonomii. Półki muszą mieć możliwość regulacji wysokości Kabina czterodrzwiowa, jednomodułowa, zawieszona na poduszkach pneumatycznych, zapewniająca dostęp do silnika, w układzie miejsc (siedzenia przodem do kierunku jazdy). Kabina wyposażona w: - klimatyzacje, opisać zastosowane rozwiązanie lub podać parametry techniczne 46

47 Lp. - szyberdach - indywidualne oświetlenie nad siedzeniem dowódcy, - niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, - lusterka boczne zewnętrzne elektrycznie ogrzewane i sterowane, - lusterko rampowe krawężnikowe z prawej strony, - lusterko rampowe dojazdowe, przednie, - szyby boczne opuszczane i podnoszone elektrycznie (dot. przedziału kierowcy i dowódcy), - reflektor ręczny do oświetlenia numerów budynków, - główny włącznik/wyłącznik oświetlenia skrytek, - sygnalizacja otwarcia skrytek sprzętowych i podestów, - sygnalizacja wysunięcia masztu oświetleniowego, - fotel kierowcy z zawieszeniem pneumatycznym i regulacją obciążenia, wysokości, odległości i pochylenia oparcia, - fotele wyposażone w bezwładnościowe pasy bezpieczeństwa i zagłówki, - siedzenia pokryte materiałem łatwym w utrzymaniu w czystości, nienasiąkliwym, odpornym na ścieranie i antypoślizgowym, - kabina powinna być automatycznie oświetlana po otwarciu drzwi tej części kabiny; powinna istnieć możliwość włączenia oświetlenia kabiny, gdy drzwi są zamknięte, - drzwi kabiny zamykane kluczem, wszystkie zamki otwierane tym samym kluczem. -zewnętrzna i wewnętrzna przysłona przeciwsłoneczna Instalacja elektryczna jednoprzewodowa 24V, z biegunem ujemnym na masie i dwuprzewodowa w zabudowie z tworzywa sztucznego. Moc alternatora i pojemność akumulatorów musi zapewniać pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu Samochód powinien być wyposażony w główny wyłącznik prądu, umożliwiający odłączenie akumulatora od wszystkich systemów elektrycznych (z wyjątkiem tych, które wymagają stałego zasilania). opisać zastosowane rozwiązanie lub podać parametry techniczne 47

48 Lp. Wyłącznik główny powinien znajdować się w zasięgu kierowcy, po lewej stronie pojazdu Gniazdo z wtyczką do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy) Samochód musi być wyposażony w gniazdo do zasilania układu pneumatyczny pojazdu z zewnętrznego źródła po lewej stronie Kolorystyka: - nadwozie - RAL 3000, - błotniki i zderzaki - białe, - drzwi żaluzjowe - naturalny kolor aluminium, - podwozie - czarne lub ciemno szare, Instalacja pneumatyczna pojazdu zapewniająca możliwość wyjazdu w ciągu 60 s, od chwili uruchomienia silnika samochodu. Równocześnie musi być zapewnione prawidłowe funkcjonowanie hamulców. Pojazd wyposażony w osuszacz powietrza w układzie pneumatycznym Wylot spalin nie może być skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu oraz musi zapewniać ochronę przed oparzeniami podczas normalnej pracy załogi Wykonywanie codziennych czynności obsługowych silnika możliwe bez podnoszenia kabiny Silnik zdolny do ciągłej pracy przez min. 4 h w normalnych warunkach pracy w czasie postoju bez uzupełniania paliwa, cieczy chłodzącej lub smarów. W tym czasie w normalnej temperaturze eksploatacji, temperatura silnika i układu przeniesienia napędu nie powinny przekroczyć wartości określonych przez producenta. Filtr powietrza z wyprowadzonym zasysaniem w górnej części kabiny. Pojemność zbiornika paliwa powinna zapewniać przejazd min. 300 km lub 4 godzinną pracę autopompy Zawieszenie pojazdu dostosowane do maksymalnej masy rzeczywistej pojazdu. Prześwit w najniższym punkcie pojazdu min. 330 mm. opisać zastosowane rozwiązanie lub podać parametry techniczne 48

49 Lp Układ hamulcowy pojazdu wyposażony w system ABS Osie tylne z kołami bliźniaczymi. Ogumienie z bieżnikiem uniwersalnym dostosowanym do różnych warunków atmosferycznych. Wartości nominalne ciśnienia w ogumieniu trwale umieszczone nad kołami Na wyposażeniu pojazdu zamocowane pełnowymiarowe koło zapasowe bez konieczności przewożenia na pojeździe Pojazd wyposażony w urządzenie (zaczep holowniczy) umożliwiający odholowanie pojazdu. Urządzenie powinno mieć taką wytrzymałość, aby umożliwić holowanie po drodze pojazdu obciążonego masą całkowitą maksymalną oraz wytrzymywać siłę zarówno ciągnącą, jak i ściskającą Pojazd należy wyposażyć w zestaw narzędzi przewidziany przez producenta podwozia, podnośnik hydrauliczny oraz narzędzia umożliwiające wymianę koła pojazdu, dwa kliny pod koła, przewód z manometrem do pompowania kół, trójkąt ostrzegawczy, apteczka samochodowa, gaśnica proszkowa 2 kg. 2. Zabudowa pożarnicza: 2.1. Zabudowa wykonana z materiałów kompozytowych (włókna + żywica + stal nierdzewna), komponenty zabudowy ze stali nierdzewnej i aluminium. System mocowania półek w skrytkach sprzętowych musi umożliwiać ich płynną regulację wysokości na prowadnicach ze stali nierdzewnej kwasoodpornej. Na bocznych ścianach zabudowy zastosować taśmy odblaskowe zwiększające widoczność pojazdu w warunkach ograniczonej widoczności Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym, z zamontowanymi uchwytami na sprzęt. Z tyłu pojazdu drabinka ze stali nierdzewnej, kwasoodpornej do wejścia na dach, stopnie w wykonaniu antypoślizgowym, górna część drabinki wyposażona w uchwyt (y) ułatwiające wchodzenie Dodatkowo na dachu pojazdu zamontowana skrzynia na sprzęt Powierzchnie platform, podestu roboczego i podłogi kabiny w wykonaniu antypoślizgowym. Otwierane podesty robocze (o głęboko- opisać zastosowane rozwiązanie lub podać parametry techniczne 49

50 Lp. ści min. 400 mm poza krawędź zabudowy) pod skrytkami sprzętowymi (również przy nadkolu kół tylnych) Skrytki na sprzęt i wyposażenie zamykane żaluzjami wodo i pyłoszczelnymi wspomaganymi systemem sprężynowym, wykonane z materiałów odpornych na korozję, wyposażone w zamki zamykane na klucz, jeden klucz powinien pasować do wszystkich zamków. Wymagane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii Skrytki na sprzęt i przedział autopompy muszą być wyposażone w oświetlenie włączane automatycznie po otwarciu skrytki. Oświetlenie skrytek LED. Główny wyłącznik oświetlenia skrytek powinien być zainstalowany w kabinie kierowcy Pojazd powinien posiadać oświetlenie pola pracy wokół samochodu zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego Szuflady, podesty i wysuwane tace muszą się automatycznie blokować w pozycji zamkniętej i całkowicie otwartej oraz posiadać zabezpieczenie przed całkowitym wyciągnięciem (wypadnięcie z prowadnic) Szuflady, podesty i tace oraz inne elementy pojazdu wystające w pozycji otwartej powyżej 250 mm poza obrys pojazdu muszą posiadać oznakowanie ostrzegawcze Dodatkowo pojazd wyposażony w wysuwaną szufladę. Miejsce jej montażu do uzgodnienia na etapie produkcji pojazdu Uchwyty, klamki wszystkich urządzeń samochodu, drzwi żaluzjowych, szuflad, podestów, tac, muszą być tak skonstruowane, aby ich obsługa była możliwa w rękawicach. Obsługa panelu sterującego autopompy musi być możliwa w rękawicach Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza Zbiornik wody o pojemności min 3,5 m 3 wykonany z materiałów kompozytowych. Zbiornik musi być wyposażony w oprzyrządowa- opisać zastosowane rozwiązanie lub podać parametry techniczne 50

51 Lp. nie umożliwiające jego bezpieczną eksploatację, z układem zabezpieczającym przed wypływem wody w czasie jazdy. Zbiornik powinien być wyposażony w falochrony i posiadać właz rewizyjny Zbiornik środka pianotwórczego o pojemności min. 10% pojemności zbiornika wody. Zbiornik musi być wyposażony w oprzyrządowanie zapewniające jego bezpieczną eksploatację. W górnej części powinien znajdować się zamykany wlew do grawitacyjnego napełniania zbiornika z dachu pojazdu. Napełnianie zbiornika środkiem pianotwórczym powinno być możliwe także z poziomu terenu Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi Autopompa pożarnicza dwuzakresowa wydajności min dm 3 /min przy ciśnieniu 0,8 MPa i głębokości ssania 1,5 m oraz dla wysokiego ciśnienia min. 400 dm 3 /min przy ciśnieniu 4 MPa Działko wodno-pianowe DWP 16 o regulowanej wydajności umieszczone na dachu zabudowy pojazdu. Przy podstawie działka powinien być zamontowany zawór odcinający kulowy ręczny Układ wodno-pianowy zabudowany w taki sposób aby parametry autopompy przy zasilaniu ze zbiornika samochodu były nie mniejsze niż przy zasilaniu ze zbiornika zewnętrznego dla głębokości ssania 1,5 m. Wszystkie nasady układu wodno-pianowego powinny być wyposażone w pokrywy nasad zabezpieczone przed zgubieniem, np. poprzez mocowanie łańcuszkiem Samochód musi być wyposażony w linię szybkiego natarcia o długości węża minimum 60 m na zwijadle, zakończoną prądownicą wodno pianową o regulowanej wydajności od 75 do 150 dm3/min, do podawania środków gaśniczych prądem zwartym i rozproszonym Linia szybkiego natarcia musi umożliwiać podawanie wody lub piany bez względu na stopień rozwinięcia węża. Zwijadło wyposażone opisać zastosowane rozwiązanie lub podać parametry techniczne 51

52 Lp. w regulowany hamulec bębna Autopompa musi umożliwiać podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75, - wysokociśnieniowej linii szybkiego natarcia, - działka wodno pianowego. - instalacji zraszaczowej Autopompa musi umożliwiać podanie wody do zbiornika samochodu Autopompa musi być wyposażona w urządzenie odpowietrzające umożliwiające zassanie wody: - z głębokości 1,5 m w czasie do 30 s. - z głębokości 7,5 m w czasie do 60 s Na pulpicie sterowniczym pompy zainstalowanym w przedziale autopompy muszą znajdować się co najmniej następujące urządzenia kontrolno sterownicze: - urządzenia kontrolno-pomiarowe pompy, w tym: manometr, manowakuometr, - wyłącznik silnika pojazdu, - wskaźnik poziomu wody w zbiorniku samochodu, - wskaźnik poziomu środka pianotwórczego w zbiorniku, - wskaźnik, kontrolka temperatury cieczy chłodzącej silnik lub wskaźnik awarii silnika, - regulator prędkości obrotowej silnika napędzającego pompę, Ponadto na stanowisku obsługi musi znajdować się schemat układu wodno- pianowego oraz oznaczenie zaworów. Wszystkie urządzenia kontrolno-sterownicze powinny być widoczne i dostępne z miejsca i obsługi pompy (dotyczy to również sterowania dozownikiem i urządzeniem odpowietrzającym, jeśli są one sterowane ręcznie). Wszystkie urządzenia sterowania i kontroli powinny być oznaczone znormalizowanymi symbolami (piktogramami) lub inną tabliczką informacyjną, jeśli symbol nie istnieje. Dźwignie i pokrętła wszyst- opisać zastosowane rozwiązanie lub podać parametry techniczne 52

53 Lp. kich zaworów, w tym również odwadniających, powinny być łatwo dostępne, a ich obsługa powinna być możliwa bez wchodzenia pod samochód. W kabinie kierowcy powinny znajdować się następujące urządzenia kontrolno-pomiarowe: - manometr, - wskaźnik poziomu wody w zbiorniku, - wskaźnik poziomu środka pianotwórczego Zbiornik wody musi być wyposażony w nasadę 75 zabezpieczoną przed przedostaniem zanieczyszczeń i zawór kulowy do napełniania z hydrantu. Instalacja napełniania powinna mieć konstrukcję zabezpieczającą przed swobodnym wypływem wody ze zbiornika oraz zawór zabezpieczający przed przepełnieniem zbiornika z możliwością przełączenia na pracę ręczną Układ wodno-pianowy wyposażony w dozownik środka pianotwórczego zapewniający uzyskiwanie stężeń 3% i 6% (tolerancja ± 0,5%) w pełnym zakresie wydajności pompy. Układ wodno-pianowy umożliwiający zassanie środka pianotwórczego z zewnętrznego źródła poprzez nasadę 52. Na wyposażeniu wąż do zasysania środka pianotwórczego Wszystkie elementy układu wodno - pianowego muszą być odporne na korozję i działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. Nasady tłoczne i ssawne powinny być zabezpieczone przed zamarzaniem Konstrukcja układu wodno pianowego powinna umożliwić jego całkowite odwodnienie przy użyciu co najwyżej dwóch zaworów Przedział autopompy musi być wyposażony w autonomiczny system ogrzewania działający niezależnie od pracy silnika, skutecznie zabezpieczający układ wodno-pianowy przed zamarzaniem w temperaturze do - 25 o C Na wlocie ssawnym pompy musi być zamontowany element zabezpieczający przed przedostaniem się do pompy zanieczyszczeń stałych zarówno przy ssaniu ze zbiornika zewnętrznego jak i dla zbior- opisać zastosowane rozwiązanie lub podać parametry techniczne 53

54 Lp. nika własnego pojazdu, gwarantujący bezpieczną eksploatację pompy Pojazd wyposażony w 4 uchwyty do aparatów powietrznych. Mocowanie aparatów przewożonych w części zabudowy musi być na stelażu, umożliwiając samodzielne zakładanie aparatów bez zdejmowania ich ze stelaża Pojazd wyposażony w zraszacze o wydajności dm 3 / min przy ciśnieniu 8 bar zasilane autopompą. Dwa zraszacze zamontowane przed przednią osią, dwa zraszacze po bokach pojazdu. Zraszacze powinny być tak ustawione aby pole zraszania obejmowało pas przed kabiną o szerokości min. 6 m oraz pasy po bokach pojazdu na całej jego długości. Instalacja powinna być wyposażona w zawory odcinające (jeden dla zraszaczy przed przednią osią, drugi dla zraszaczy bocznych) uruchamiane z kabiny kierowcy Dodatkowo samochód wyposażony w sterowany za pomocą pilota przewodowego maszt oświetleniowy o łącznej wielkości strumienia świetlnego min lm). Stopień ochrony masztu i reflektorów IP 55.Wysokość masztu po rozłożeniu od podłoża, na którym stoi pojazd, do oprawy czołowej reflektorów ustawionych poziomo nie mniejsza niż 4,5 m. Maszt rozkładany za pomocą powietrza z układu pneumatycznego pojazdu. Działanie masztu powinno odbywać się bez nagłych skoków podczas ruchu do góry i do dołu. Złożenie masztu powinno nastąpić bez konieczności ręcznego wspomagania. Przewody elektryczne zasilające reflektory nie powinny kolidować z ruchami teleskopów. Mostek z reflektorami powinien obracać się wokół osi pionowej o kąt, co najmniej w obie strony. Każdy reflektor powinien mieć możliwość obrotu wokół osi poziomej o kąt, co najmniej w obie strony (za ustawienie zerowe należy przyjąć takie, przy którym oprawa czołowa reflektora ustawiona jest poziomo i skierowana w stronę podłoża). Sterowanie obrotem reflektorów wokół osi pionowej oraz zmianą ich kąta pochylenia powinno być możliwe ze stanowiska obsługi masztu. W kabinie kierowcy powinna znajdować się lampka ostrzegawcza, informująca o opisać zastosowane rozwiązanie lub podać parametry techniczne 54

55 Lp. opisać zastosowane rozwiązanie lub podać parametry techniczne wysunięciu masztu. Maszt po wciśnięciu przycisku składania, powinien automatycznie ustawiać się do pozycji wyjściowej (pozycji zero) a następnie samoczynnie opuszczać się do pozycji transportowej Dodatkowo pojazd wyposażony: w wciągarkę o maksymalnej sile uciągu min 60 kn, długość liny min 30 m. Wciągarka powinna być zamontowana zgodnie z warunkami technicznymi producenta wciągarki i wytycznymi producenta podwozia. Sterowanie pracą wciągarki powinno być realizowane z pulpitu przewodowego. Wciągarka powinna zapewniać możliwość ręcznego rozwinięcia liny. Agregat prądotwórczy o mocy min. 3,4 kva, stopień ochrony min. IP54 z uziemieniem, do zasilania m.in. najaśnic masztu, 2 szt. latarek kątowych typu Ex z ładowarkami, 2 szt. radiotelefonów przenośnych typu Motorola DP 3400/3401 z ładowarkami zamontowanymi w kabinie na specjalnym podeście 3. W pojeździe zapewnione miejsce do przewozu oraz wykonane i zamontowane uchwyty do zamocowania wyposażenia dla przyszłego użytkownika pojazdu. Wykonawca oświadcza, że podane przez niego w niniejszym załączniku informacje są zgodne z prawdą i że w przypadku wyboru jego oferty poniesie on pełną odpowiedzialność za realizację zamówienia zgodnie z wymienionymi tu warunkami. Zamieszczenie przez wykonawcę parametrów mniej korzystnych od parametrów minimalnych określonych przez zamawiającego, oznaczało będzie, że oferta nie spełnia warunków przedmiotowych postępowania przetargowego. W konsekwencji będzie to skutkowało odrzuceniem złożonej oferty w myśl art. 89 ust 1 pkt 2 ustawy z dnia 29 stycznia 2004 r. - Prawo zamówień publicznych (Dz.U ze zm.). Zgodnie z treścią art. 29 ust. 3 Prawo zamówień publicznych (Dz. U. z 2010 r., Nr 113,poz. 759 z późn. zm.) jeżeli w opisie przedmiotu zamówienia wskazane są konkretne rozwiązania techniczne, dopuszcza się stosowanie rozwiązań równoważnych, co do ich cech i parametrów, a wszystkie ewentu- 55

56 alne nazwy firmowe urządzeń i wyrobów użyte w opisie przedmiotu zamówienia powinny być traktowane jako definicje standardowe, a nie konkretne nazwy firmowe urządzeń wyrobów zastosowanych w dokumentacji. Obowiązek udowodnienia równoważności leży po stronie Wykonawcy. W celu optymalnego rozmieszczenia i zamontowania sprzętu przez wykonawcę Zamawiający wymaga uzgodnienia rozłożenia sprzętu w procesie zabudowy pojazdu.. Miejscowość, data podpis osoby uprawnionej 56

57 Sprawa Nr ZP 4/2013 Załącznik nr 3C do SIWZ Minimalne wymagania dla ciężkiego samochodu ratowniczo - gaśniczego z napędem 4 x 4, GCBA 5/32 Lp. opisać zastosowane rozwiązanie lub podać parametry techniczne 1 Podwozie z kabiną Podwozie z kabiną: 1.1. Pojazd fabrycznie nowy, rok produkcji podwozia i nadwozia Pojazd zabudowany i wyposażony musi spełniać wymagania: - ustawy Prawo o ruchu drogowym (t.j. Dz. U. z 2012r. Nr 198 poz ze zmianami), - rozporządzenia Ministra Infrastruktury z dnia 31 grudnia 2002r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz. U. Nr 32 z 2003 r., poz. 262 z późniejszymi zmianami), - rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami) - norm PN-EN i PN-EN , Pojazd musi posiadać w dniu składania ofert ważne świadectwo dopuszczenia zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami). Należy załączyć do oferty kserokopię aktualnego świadectwa dopuszczenia na oferowany pojazd. Podwozie pojazdu musi posiadać aktualne świadectwo homologacji typu zgodnie z odrębnymi przepisami krajowymi odnoszącymi się 57

58 Lp. do prawa o ruchu drogowym. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji typu pojazdu kompletnego oraz zgoda producenta podwozia na wykonanie zabudowy. Urządzenia i podzespoły zamontowane w pojeździe powinny spełniać wymagania odrębnych przepisów krajowych i/lub międzynarodowych. Należy załączyć do oferty kserokopię aktualnego świadectwa homologacji typu na oferowany pojazd Podwozie samochodu kategorii drugiej, (uterenowiony) z napędem 4 x 4 z blokadami mechanizmów różnicowych osi przedniej i tylnej i mechanizmu różnicowego międzyosiowego. Możliwość odłączenia napędu osi przedniej. Skrzynia biegów manualna. Kabina załogowa 6 osobowa. Maksymalna masa rzeczywista samochodu nie może przekroczyć kg. Bilans masowy pojazdu z wyszczególnieniem na: - masę całkowitą pojazdu z załogą, pełnymi zbiornikami i wyposażeniem: - masę własną pojazdu: - masę środków gaśniczych: - masę wyposażenia (min. 1100kg): 1.3. Pojazd wyposażony w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne oraz głośnik. Urządzenie akustyczne powinno umożliwiać podawanie komunikatów słownych. Sterowanie modulacją dźwiękową musi odbywać się zarówno poprzez manipulator urządzenia i włącznik sygnału dźwiękowego pojazdu. Dwie lampy sygnalizacyjne niebieskie (stroboskopowe lub LED) na dachu kabiny i jedna niebieska (stroboskopowa lub LED) z tyłu w górnej części zabudowy - zabezpieczone przed przypadkowym uszkodzeniem. Pojazd wyposażony w dodatkowy sygnał pneumatyczny, włączany włącznikiem umieszczonym w kabinie w miejscu łatwo dostępnym dla kierowcy i dowódcy W przedziale autopompy dodatkowy manipulator współpracujący opisać zastosowane rozwiązanie lub podać parametry techniczne 58

59 Lp. z radiotelefonem przewoźnym, umożliwiający prowadzenie korespondencji, zabezpieczony przed działaniem wody, wyposażony w wyłącznik Dodatkowe 2 lampy sygnalizacyjne niebieskie pulsacyjne umieszczone z przodu pojazdu. Lampy przednie przeciwmgielne. Sygnał dźwiękowy i świetlny włączonego biegu wstecznego jako sygnał świetlny akceptuje się światło cofania Wszystkie lampy pojazdu muszą być zabezpieczone przed przypadkowym uszkodzeniem Podwozie samochodu z silnikiem o zapłonie samoczynnym, o mocy min. 340 KM, spełniającym normę Euro 5, przystosowanym do spalania biopaliw ciekłych zgodnie z uchwałą nr 134/2007 Rady Ministrów z dnia 24 lipca 2007 r. w sprawie Wieloletniego programu promocji biopaliw lub innych paliw odnawialnych w latach (M.P. z 2007r. Nr 53 poz. 607). Podczas odbioru technicznojakościowego należy przedstawić dokument od producenta podwozia odnośnie możliwości stosowania biopaliw. W instrukcji użytkowania samochodu muszą znaleźć się zapisy o warunkach technicznych oraz czynnościach obsługowych koniecznych przy zasilaniu silnika biopaliwami lub paliwami z biokomponentami. Gwarancja na pojazd nie może wyłączać stosowania w/w paliwa Maksymalna wysokość całkowita pojazdu max mm; wykonanie nadwozia z podestami pod wszystkimi żaluzjami zamykającymi skrytki umożliwiających łatwy dostęp do sprzętu. Uchylenie (niedomknięcie) lub wysunięcie podestów i żaluzji musi być sygnalizowane w kabinie kierowcy. Sprzęt powinien być rozmieszczony grupowo w zależności od przeznaczenia z zachowaniem ergonomii. Półki muszą mieć możliwość regulacji wysokości Kabina czterodrzwiowa, jednomodułowa, zawieszona na poduszkach pneumatycznych, zapewniająca dostęp do silnika, w układzie miejsc (siedzenia przodem do kierunku jazdy). Kabina wyposażona w: - klimatyzacje, opisać zastosowane rozwiązanie lub podać parametry techniczne 59

60 Lp. - szyberdach - indywidualne oświetlenie nad siedzeniem dowódcy, - niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, - lusterka boczne zewnętrzne elektrycznie ogrzewane i sterowane, - lusterko rampowe krawężnikowe z prawej strony, - lusterko rampowe dojazdowe, przednie, - szyby boczne opuszczane i podnoszone elektrycznie (dot. przedziału kierowcy i dowódcy), - reflektor ręczny do oświetlenia numerów budynków, - główny włącznik/wyłącznik oświetlenia skrytek, - sygnalizacja otwarcia skrytek sprzętowych i podestów, - sygnalizacja wysunięcia masztu oświetleniowego, - fotel kierowcy z zawieszeniem pneumatycznym i regulacją obciążenia, wysokości, odległości i pochylenia oparcia, - fotele wyposażone w bezwładnościowe pasy bezpieczeństwa i zagłówki, - siedzenia pokryte materiałem łatwym w utrzymaniu w czystości, nienasiąkliwym, odpornym na ścieranie i antypoślizgowym, - kabina powinna być automatycznie oświetlana po otwarciu drzwi tej części kabiny; powinna istnieć możliwość włączenia oświetlenia kabiny, gdy drzwi są zamknięte, - drzwi kabiny zamykane kluczem, wszystkie zamki otwierane tym samym kluczem. -zewnętrzna i wewnętrzna przysłona przeciwsłoneczna Instalacja elektryczna jednoprzewodowa 24V, z biegunem ujemnym na masie i dwuprzewodowa w zabudowie z tworzywa sztucznego. Moc alternatora i pojemność akumulatorów musi zapewniać pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu Samochód powinien być wyposażony w główny wyłącznik prądu, umożliwiający odłączenie akumulatora od wszystkich systemów elektrycznych (z wyjątkiem tych, które wymagają stałego zasilania). opisać zastosowane rozwiązanie lub podać parametry techniczne 60

61 Lp. Wyłącznik główny powinien znajdować się w zasięgu kierowcy, po lewej stronie pojazdu Gniazdo z wtyczką do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy) Samochód musi być wyposażony w gniazdo do zasilania układu pneumatyczny pojazdu z zewnętrznego źródła po lewej stronie Kolorystyka: - nadwozie - RAL 3000, - błotniki i zderzaki - białe, - drzwi żaluzjowe - naturalny kolor aluminium, - podwozie - czarne lub ciemno szare, Instalacja pneumatyczna pojazdu zapewniająca możliwość wyjazdu w ciągu 60 s, od chwili uruchomienia silnika samochodu. Równocześnie musi być zapewnione prawidłowe funkcjonowanie hamulców. Pojazd wyposażony w osuszacz powietrza w układzie pneumatycznym Wylot spalin nie może być skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu oraz musi zapewniać ochronę przed oparzeniami podczas normalnej pracy załogi Wykonywanie codziennych czynności obsługowych silnika możliwe bez podnoszenia kabiny Silnik zdolny do ciągłej pracy przez min. 4 h w normalnych warunkach pracy w czasie postoju bez uzupełniania paliwa, cieczy chłodzącej lub smarów. W tym czasie w normalnej temperaturze eksploatacji, temperatura silnika i układu przeniesienia napędu nie powinny przekroczyć wartości określonych przez producenta. Filtr powietrza z wyprowadzonym zasysaniem w górnej części kabiny. Pojemność zbiornika paliwa powinna zapewniać przejazd min. 300 km lub 4 godzinną pracę autopompy Zawieszenie pojazdu dostosowane do maksymalnej masy rzeczywistej pojazdu. Prześwit w najniższym punkcie pojazdu min. 330 mm. opisać zastosowane rozwiązanie lub podać parametry techniczne 61

62 Lp Układ hamulcowy pojazdu wyposażony w system ABS Osie tylne z kołami bliźniaczymi. Ogumienie z bieżnikiem uniwersalnym dostosowanym do różnych warunków atmosferycznych. Wartości nominalne ciśnienia w ogumieniu trwale umieszczone nad kołami Na wyposażeniu pojazdu zamocowane pełnowymiarowe koło zapasowe bez konieczności przewożenia na pojeździe Pojazd wyposażony w urządzenie (zaczep holowniczy) umożliwiający odholowanie pojazdu. Urządzenie powinno mieć taką wytrzymałość, aby umożliwić holowanie po drodze pojazdu obciążonego masą całkowitą maksymalną oraz wytrzymywać siłę zarówno ciągnącą, jak i ściskającą Pojazd należy wyposażyć w zestaw narzędzi przewidziany przez producenta podwozia, podnośnik hydrauliczny oraz narzędzia umożliwiające wymianę koła pojazdu, dwa kliny pod koła, przewód z manometrem do pompowania kół, trójkąt ostrzegawczy, apteczka samochodowa, gaśnica proszkowa 2 kg. 2. Zabudowa pożarnicza: 2.1. Zabudowa wykonana z materiałów kompozytowych (włókna + żywica + stal nierdzewna), komponenty zabudowy ze stali nierdzewnej i aluminium. System mocowania półek w skrytkach sprzętowych musi umożliwiać ich płynną regulację wysokości na prowadnicach ze stali nierdzewnej kwasoodpornej. Na bocznych ścianach zabudowy zastosować taśmy odblaskowe zwiększające widoczność pojazdu w warunkach ograniczonej widoczności Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym, z zamontowanymi uchwytami na sprzęt. Z tyłu pojazdu drabinka ze stali nierdzewnej, kwasoodpornej do wejścia na dach, stopnie w wykonaniu antypoślizgowym, górna część drabinki wyposażona w uchwyt (y) ułatwiające wchodzenie Dodatkowo na dachu pojazdu zamontowana skrzynia na sprzęt Powierzchnie platform, podestu roboczego i podłogi kabiny w wykonaniu antypoślizgowym. Otwierane podesty robocze (o głęboko- opisać zastosowane rozwiązanie lub podać parametry techniczne 62

63 Lp. ści min. 400 mm poza krawędź zabudowy) pod skrytkami sprzętowymi (również przy nadkolu kół tylnych) Skrytki na sprzęt i wyposażenie zamykane żaluzjami wodo i pyłoszczelnymi wspomaganymi systemem sprężynowym, wykonane z materiałów odpornych na korozję, wyposażone w zamki zamykane na klucz, jeden klucz powinien pasować do wszystkich zamków. Wymagane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii Skrytki na sprzęt i przedział autopompy muszą być wyposażone w oświetlenie włączane automatycznie po otwarciu skrytki. Oświetlenie skrytek LED. Główny wyłącznik oświetlenia skrytek powinien być zainstalowany w kabinie kierowcy Pojazd powinien posiadać oświetlenie pola pracy wokół samochodu zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego Szuflady, podesty i wysuwane tace muszą się automatycznie blokować w pozycji zamkniętej i całkowicie otwartej oraz posiadać zabezpieczenie przed całkowitym wyciągnięciem (wypadnięcie z prowadnic) Szuflady, podesty i tace oraz inne elementy pojazdu wystające w pozycji otwartej powyżej 250 mm poza obrys pojazdu muszą posiadać oznakowanie ostrzegawcze Dodatkowo pojazd wyposażony w wysuwaną szufladę. Miejsce jej montażu do uzgodnienia na etapie produkcji pojazdu Uchwyty, klamki wszystkich urządzeń samochodu, drzwi żaluzjowych, szuflad, podestów, tac, muszą być tak skonstruowane, aby ich obsługa była możliwa w rękawicach. Obsługa panelu sterującego autopompy musi być możliwa w rękawicach Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza Zbiornik wody o pojemności min. 5 m 3 wykonany z materiałów kompozytowych. Zbiornik musi być wyposażony w oprzyrządowa- opisać zastosowane rozwiązanie lub podać parametry techniczne 63

64 Lp. nie umożliwiające jego bezpieczną eksploatację, z układem zabezpieczającym przed wypływem wody w czasie jazdy. Zbiornik powinien być wyposażony w falochrony i posiadać właz rewizyjny Zbiornik środka pianotwórczego o pojemności min. 10% pojemności zbiornika wody. Zbiornik musi być wyposażony w oprzyrządowanie zapewniające jego bezpieczną eksploatację. W górnej części powinien znajdować się zamykany wlew do grawitacyjnego napełniania zbiornika z dachu pojazdu. Napełnianie zbiornika środkiem pianotwórczym powinno być możliwe także z poziomu terenu Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi Autopompa pożarnicza dwuzakresowa wydajności min dm 3 /min przy ciśnieniu 0,8 MPa i głębokości ssania 1,5 m oraz dla wysokiego ciśnienia min. 400 dm 3 /min przy ciśnieniu 4 MPa Działko wodno-pianowe DWP 24 o regulowanej wydajności umieszczone na dachu zabudowy pojazdu. Przy podstawie działka powinien być zamontowany zawór odcinający kulowy ręczny Układ wodno-pianowy zabudowany w taki sposób aby parametry autopompy przy zasilaniu ze zbiornika samochodu były nie mniejsze niż przy zasilaniu ze zbiornika zewnętrznego dla głębokości ssania 1,5 m. Wszystkie nasady układu wodno-pianowego powinny być wyposażone w pokrywy nasad zabezpieczone przed zgubieniem, np. poprzez mocowanie łańcuszkiem Samochód musi być wyposażony w linię szybkiego natarcia o długości węża minimum 60 m na zwijadle, zakończoną prądownicą wodno pianową o regulowanej wydajności od 75 do 150 dm3/min, do podawania środków gaśniczych prądem zwartym i rozproszonym Linia szybkiego natarcia musi umożliwiać podawanie wody lub piany bez względu na stopień rozwinięcia węża. Zwijadło wyposażone w regulowany hamulec bębna. opisać zastosowane rozwiązanie lub podać parametry techniczne 64

65 Lp Autopompa musi umożliwiać podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75, - wysokociśnieniowej linii szybkiego natarcia, - działka wodno pianowego. - instalacji zraszaczowej Autopompa musi umożliwiać podanie wody do zbiornika samochodu Autopompa musi być wyposażona w urządzenie odpowietrzające umożliwiające zassanie wody: - z głębokości 1,5 m w czasie do 30 s. - z głębokości 7,5 m w czasie do 60 s Na pulpicie sterowniczym pompy zainstalowanym w przedziale autopompy muszą znajdować się co najmniej następujące urządzenia kontrolno sterownicze: - urządzenia kontrolno-pomiarowe pompy, w tym: manometr, manowakuometr, - wyłącznik silnika pojazdu, - wskaźnik poziomu wody w zbiorniku samochodu, - wskaźnik poziomu środka pianotwórczego w zbiorniku, - wskaźnik, kontrolka temperatury cieczy chłodzącej silnik lub wskaźnik awarii silnika, - regulator prędkości obrotowej silnika napędzającego pompę, Ponadto na stanowisku obsługi musi znajdować się schemat układu wodno- pianowego oraz oznaczenie zaworów. Wszystkie urządzenia kontrolno-sterownicze powinny być widoczne i dostępne z miejsca i obsługi pompy (dotyczy to również sterowania dozownikiem i urządzeniem odpowietrzającym, jeśli są one sterowane ręcznie). Wszystkie urządzenia sterowania i kontroli powinny być oznaczone znormalizowanymi symbolami (piktogramami) lub inną tabliczką informacyjną, jeśli symbol nie istnieje. Dźwignie i pokrętła wszystkich zaworów, w tym również odwadniających, powinny być łatwo dostępne, a ich obsługa powinna być możliwa bez opisać zastosowane rozwiązanie lub podać parametry techniczne 65

66 Lp. wchodzenia pod samochód. W kabinie kierowcy powinny znajdować się następujące urządzenia kontrolno-pomiarowe: - manometr, - wskaźnik poziomu wody w zbiorniku, - wskaźnik poziomu środka pianotwórczego Zbiornik wody musi być wyposażony w nasadę 75 zabezpieczoną przed przedostaniem zanieczyszczeń i zawór kulowy do napełniania z hydrantu. Instalacja napełniania powinna mieć konstrukcję zabezpieczającą przed swobodnym wypływem wody ze zbiornika oraz zawór zabezpieczający przed przepełnieniem zbiornika z możliwością przełączenia na pracę ręczną Układ wodno-pianowy wyposażony w dozownik środka pianotwórczego zapewniający uzyskiwanie stężeń 3% i 6% (tolerancja ± 0,5%) w pełnym zakresie wydajności pompy. Układ wodno-pianowy umożliwiający zassanie środka pianotwórczego z zewnętrznego źródła poprzez nasadę 52. Na wyposażeniu wąż do zasysania środka pianotwórczego Wszystkie elementy układu wodno - pianowego muszą być odporne na korozję i działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. Nasady tłoczne i ssawne powinny być zabezpieczone przed zamarzaniem Konstrukcja układu wodno pianowego powinna umożliwić jego całkowite odwodnienie przy użyciu co najwyżej dwóch zaworów Przedział autopompy musi być wyposażony w autonomiczny system ogrzewania działający niezależnie od pracy silnika, skutecznie zabezpieczający układ wodno-pianowy przed zamarzaniem w temperaturze do - 25 o C Na wlocie ssawnym pompy musi być zamontowany element zabezpieczający przed przedostaniem się do pompy zanieczyszczeń stałych zarówno przy ssaniu ze zbiornika zewnętrznego jak i dla zbiornika własnego pojazdu, gwarantujący bezpieczną eksploatację pompy. opisać zastosowane rozwiązanie lub podać parametry techniczne 66

67 Lp Pojazd wyposażony w 4 uchwyty do aparatów powietrznych. Mocowanie aparatów przewożonych w części zabudowy musi być na stelażu umożliwiając samodzielne zakładanie aparatów bez zdejmowania ich ze stelaża Pojazd wyposażony w zraszacze o wydajności dm 3 / min przy ciś. 8 bar zasilane autopompą. Dwa zraszacze zamontowane przed przednią osią, dwa zraszacze po bokach pojazdu. Zraszacze powinny być tak ustawione aby pole zraszania obejmowało pas przed kabiną o szerokości min. 6 m oraz pasy po bokach pojazdu na całej jego długości. Instalacja powinna być wyposażona w zawory odcinające (jeden dla zraszaczy przed przednią osią, drugi dla zraszaczy bocznych) uruchamiane z kabiny kierowcy Dodatkowo samochód wyposażony w sterowany za pomocą pilota przewodowego maszt oświetleniowy o łącznej wielkości strumienia świetlnego min lm). Stopień ochrony masztu i reflektorów IP 55. Wysokość masztu po rozłożeniu od podłoża, na którym stoi pojazd, do oprawy czołowej reflektorów ustawionych poziomo nie mniejsza niż 4,5 m. Maszt rozkładany za pomocą powietrza z układu pneumatycznego pojazdu. Działanie masztu powinno odbywać się bez nagłych skoków podczas ruchu do góry i do dołu. Złożenie masztu powinno nastąpić bez konieczności ręcznego wspomagania. Przewody elektryczne zasilające reflektory nie powinny kolidować z ruchami teleskopów. Mostek z reflektorami powinien obracać się wokół osi pionowej o kąt, co najmniej w obie strony. Każdy reflektor powinien mieć możliwość obrotu wokół osi poziomej o kąt, co najmniej w obie strony (za ustawienie zerowe należy przyjąć takie, przy którym oprawa czołowa reflektora ustawiona jest poziomo i skierowana w stronę podłoża). Sterowanie obrotem reflektorów wokół osi pionowej oraz zmianą ich kąta pochylenia powinno być możliwe ze stanowiska obsługi masztu. W kabinie kierowcy powinna znajdować się lampka ostrzegawcza, informująca o wysunięciu masztu. Maszt po wciśnięciu przycisku składania, powinien automatycznie ustawiać się do pozycji wyjściowej (pozycji ze- opisać zastosowane rozwiązanie lub podać parametry techniczne 67

68 Lp. opisać zastosowane rozwiązanie lub podać parametry techniczne ro) a następnie samoczynnie opuszczać się do pozycji transportowej Dodatkowo pojazd wyposażony: w wciągarkę o maksymalnej sile uciągu min 60 kn, długość liny min 30 m. Wciągarka powinna być zamontowana zgodnie z warunkami technicznymi producenta wciągarki i wytycznymi producenta podwozia. Sterowanie pracą wciągarki powinno być realizowane z pulpitu przewodowego. Wciągarka powinna zapewniać możliwość ręcznego rozwinięcia liny. Agregat prądotwórczy o mocy min. 3,4 kva, stopień ochrony min. IP54 z uziemieniem, do zasilania m.in. najaśnic masztu, 2 szt. latarek kątowych typu Ex z ładowarkami, 2 szt. radiotelefonów przenośnych typu Motorola DP 3400/3401 z ładowarkami zamontowanymi w kabinie na specjalnym podeście 3. W pojeździe zapewnione miejsce do przewozu oraz wykonane i zamontowane uchwyty do zamocowania wyposażenia dla przyszłego użytkownika pojazdu. Wykonawca oświadcza, że podane przez niego w niniejszym załączniku informacje są zgodne z prawdą i że w przypadku wyboru jego oferty poniesie on pełną odpowiedzialność za realizację zamówienia zgodnie z wymienionymi tu warunkami. Zamieszczenie przez wykonawcę parametrów mniej korzystnych od parametrów minimalnych określonych przez zamawiającego, oznaczało będzie, że oferta nie spełnia warunków przedmiotowych postępowania przetargowego. W konsekwencji będzie to skutkowało odrzuceniem złożonej oferty w myśl art. 89 ust 1 pkt 2 ustawy z dnia 29 stycznia 2004 r. - Prawo zamówień publicznych (Dz.U ze zm.). Zgodnie z treścią art. 29 ust. 3 Prawo zamówień publicznych (Dz. U. z 2010 r., Nr 113,poz. 759 z późn. zm.) jeżeli w opisie przedmiotu zamówienia wskazane są konkretne rozwiązania techniczne, dopuszcza się stosowanie rozwiązań równoważnych, co do ich cech i parametrów, a wszystkie ewentu- 68

69 alne nazwy firmowe urządzeń i wyrobów użyte w opisie przedmiotu zamówienia powinny być traktowane jako definicje standardowe, a nie konkretne nazwy firmowe urządzeń wyrobów zastosowanych w dokumentacji. Obowiązek udowodnienia równoważności leży po stronie Wykonawcy. W celu optymalnego rozmieszczenia i zamontowania sprzętu przez wykonawcę Zamawiający wymaga uzgodnienia rozłożenia sprzętu w procesie zabudowy pojazdu.. Miejscowość, data podpis osoby uprawnionej 69

70 Sprawa Nr ZP 4/2013 Załącznik nr 3D do SIWZ Lp. Minimalne wymagania dla ciężkiego samochodu ratowniczo - gaśniczego z napędem uterenowionym 6 x 6 - GCBA opisać zastosowane rozwiązanie lub podać parametry techniczne I. Podwozie z kabiną Podwozie z kabiną 1. Pojazd fabrycznie nowy. Rok produkcji podwozia i nadwozia rok 2013.(Podać markę i typ samochodu) Pojazd zabudowany i wyposażony musi spełniać wymagania polskich przepisów o ruchu drogowym z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych zgodnie z Ustawą "Prawo o ruchu drogowym." (tj. Dz. U. z 2012 r., Nr 198, poz ze zmianami). Pojazd musi posiadać w dniu składania ofert ważne świadectwo dopuszczenia zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami). Należy załączyć do oferty kserokopię aktualnego świadectwa dopuszczenia na oferowany pojazd. Podwozie pojazdu musi posiadać aktualne świadectwo homologacji typu zgodnie z odrębnymi przepisami krajowymi odnoszącymi się do prawa o ruchu drogowym. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji typu pojazdu kompletnego oraz zgoda producenta podwozia na wykonanie zabudowy. Urzą- 70
