1 SPIS TREŚCI Charakterystyka obudów... 6 Wiktor August Zygmunt Zygmunt 102-HTU... 6 Henryk Cezar Modern Clock Lux Klaudiusz Stanisław Hubert Leszek Modern Clock Edward Arnold Juliusz Fryderyk Aleksander Teodor Albert Herkules Teodor Lux Dionizy Antoni Bartek Witold Eryk Gustaw Ryszard

2 Artur Marek Waldemar Ludwik Wilhelm Ernest Norbert Wiesław Adam Dawid Bernard Kryspin Konrad Kamil Emil Definicje Mechanizm 1/2 Bim-Bam Mechanizm kwadransowy Automatyczne wyłączenie nocne kurantów Tarcza faz księżyca Tarcza kalendarza Trzy melodie kuranta do wyboru Wyłączenie kuranta i gongu godzinowego Wyłączenie wybijania godzin Wyłączenie kuranta Gong strunowy Gong tubowy Mosiężne tuleje Łożyska rubinowe

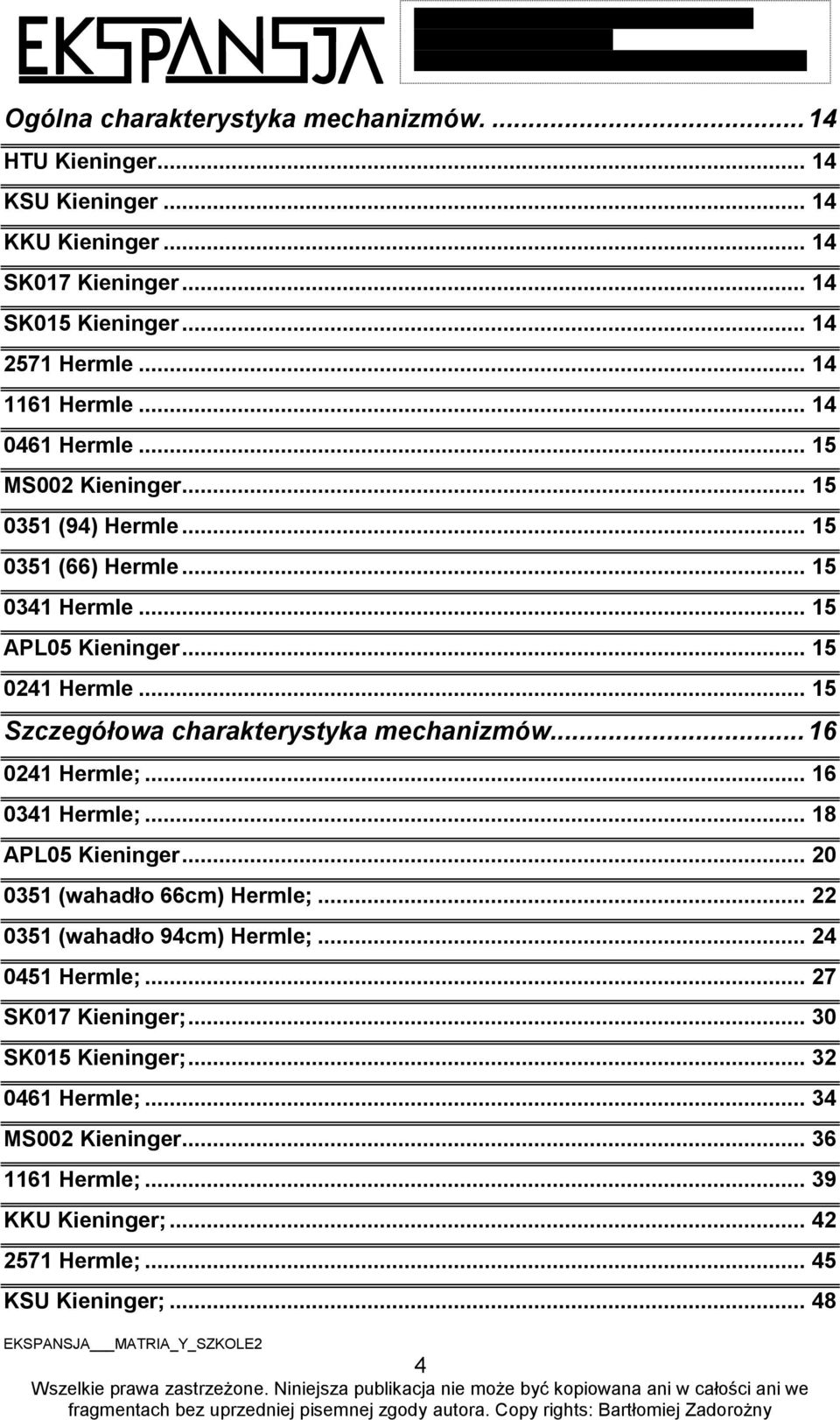

3 Ogólna charakterystyka mechanizmów HTU Kieninger KSU Kieninger KKU Kieninger SK017 Kieninger SK015 Kieninger Hermle Hermle Hermle MS002 Kieninger (94) Hermle (66) Hermle Hermle APL05 Kieninger Hermle Szczegółowa charakterystyka mechanizmów Hermle; Hermle; APL05 Kieninger (wahadło 66cm) Hermle; (wahadło 94cm) Hermle; Hermle; SK017 Kieninger; SK015 Kieninger; Hermle; MS002 Kieninger Hermle; KKU Kieninger; Hermle; KSU Kieninger;

4 HTU Kieninger;

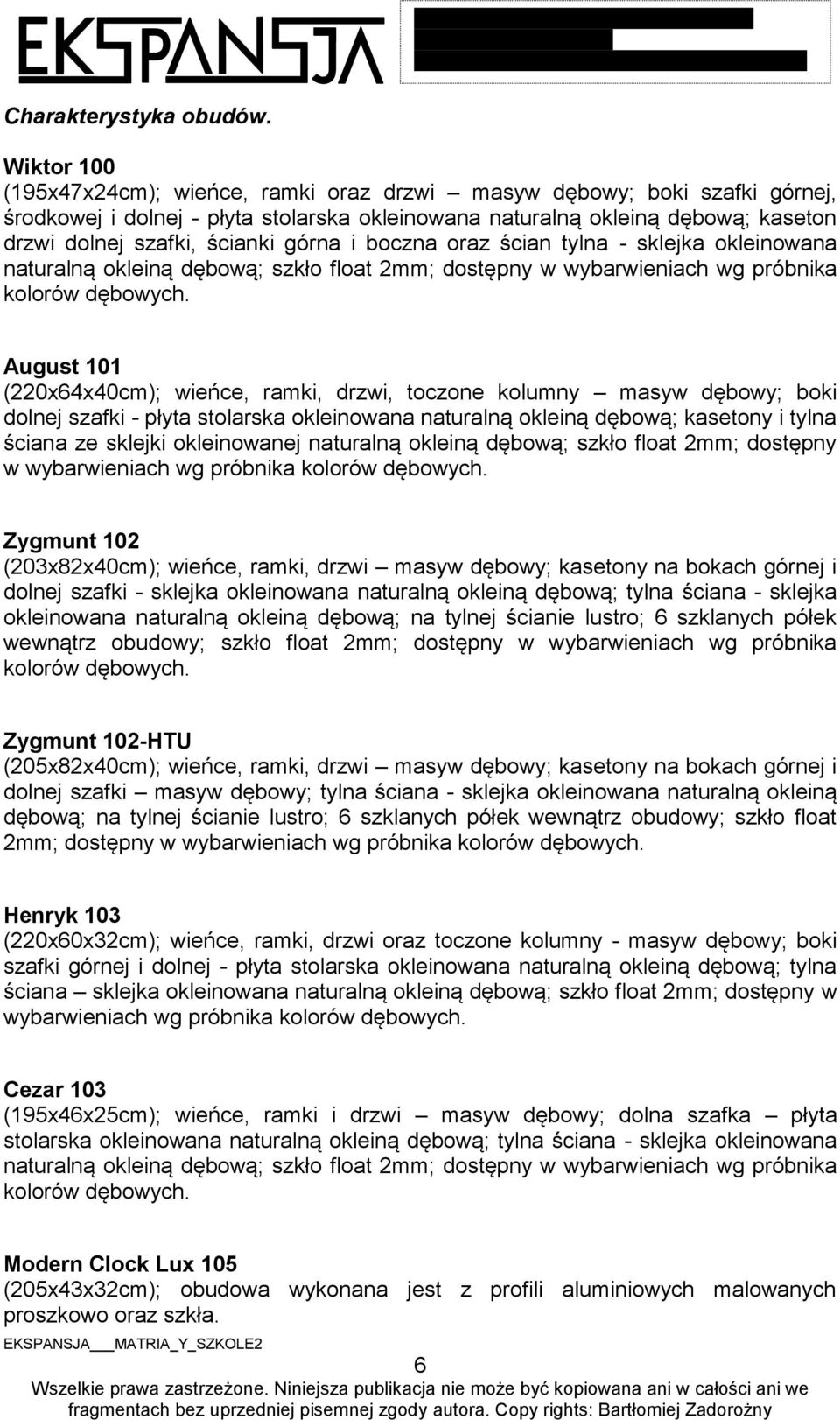

5 Charakterystyka obudów. Wiktor 100 (195x47x24cm); wieńce, ramki oraz drzwi masyw dębowy; boki szafki górnej, środkowej i dolnej - płyta stolarska okleinowana naturalną okleiną dębową; kaseton drzwi dolnej szafki, ścianki górna i boczna oraz ścian tylna - sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. August 101 (220x64x40cm); wieńce, ramki, drzwi, toczone kolumny masyw dębowy; boki dolnej szafki - płyta stolarska okleinowana naturalną okleiną dębową; kasetony i tylna ściana ze sklejki okleinowanej naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Zygmunt 102 (203x82x40cm); wieńce, ramki, drzwi masyw dębowy; kasetony na bokach górnej i dolnej szafki - sklejka okleinowana naturalną okleiną dębową; tylna ściana - sklejka okleinowana naturalną okleiną dębową; na tylnej ścianie lustro; 6 szklanych półek wewnątrz obudowy; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Zygmunt 102-HTU (205x82x40cm); wieńce, ramki, drzwi masyw dębowy; kasetony na bokach górnej i dolnej szafki masyw dębowy; tylna ściana - sklejka okleinowana naturalną okleiną dębową; na tylnej ścianie lustro; 6 szklanych półek wewnątrz obudowy; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Henryk 103 (220x60x32cm); wieńce, ramki, drzwi oraz toczone kolumny - masyw dębowy; boki szafki górnej i dolnej - płyta stolarska okleinowana naturalną okleiną dębową; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Cezar 103 (195x46x25cm); wieńce, ramki i drzwi masyw dębowy; dolna szafka płyta stolarska okleinowana naturalną okleiną dębową; tylna ściana - sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Modern Clock Lux 105 (205x43x32cm); obudowa wykonana jest z profili aluminiowych malowanych proszkowo oraz szkła. 6

6 Klaudiusz 106 (200x58x30cm); wieńce, ramki i drzwi masyw dębowy; dolna szafka - płyta stolarska okleinowana naturalną okleiną dębową; boki szafki górnej i środkowej płyta stolarska okleinowana naturalną okleiną dębową; tylna ściana - sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Stanisław 107 (195x46x25cm); wieńce, ramki oraz drzwi masyw dębowy; dolna szafka płyta stolarska okleinowana naturalną okleiną dębową; kopuła i tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Hubert 108 (224x60x32cm); figury Diany i Huberta, detale wieńca górnego i kasetonu drzwi dolnej szafki, nogi, detale drzwi górnej szafki ręcznie rzeźbiony masyw dębowy; wieńce, ramki, drzwi masyw dębowy; boki szafki dolnej płyta stolarska okleinowana naturalną okleiną dębową; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Leszek 109 (198x52x27cm); wieńce, ramki boczne i drzwi masyw dębowy; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Modern Clock 110 (182x37x24cm); obudowa wykonana jest z profili aluminiowych malowanych proszkowo oraz szkła. Edward 111 (198x52x25cm); wieńce i drzwi oraz ramka dolnej części szafki masyw dębowy; boki płyta stolarska okleinowana naturalną okleiną dębową; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Arnold 112 (215x80x40cm); szkielet obudowy masyw dębowy; kopuła górnej części obudowy sklejka okleinowana naturalną okleiną dębową; tylna ściana sklejka okleinowana naturalną okleiną dębową; na tylnej ścianie lustro; szkło float 4mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. 7

7 Juliusz 113 (216x61x37cm); wieńce, ramki, drzwi i toczone kolumny masyw dębowy; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Fryderyk 114 (210x61x37cm); detal na wieńcu górnym i drzwiach ręcznie rzeźbiony masyw dębowy; wieńce, ramki, kolumny, drzwi masyw dębowy; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Aleksander 115 (205x52x31cm); wieńce, ramki i drzwi masyw dębowy; kaseton drzwi dolnej szafki sklejka okleinowana naturalną okleiną dębową i płyta z masywu dębowego; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Teodor 116 (202x70x38cm); wieńce, ramki, drzwi i toczone kolumny masyw dębowy; doklejki w górnych rogach i w dole drzwi masyw dębowy okleinowany czeczotem klonowym; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Albert 117 (220x62x38cm); wieńce, ramy, drzwi i toczone kolumny masyw dębowy; doklejki na wieńcu górnym masyw dębowy okleinowany czeczotem klonowym; dolny wieniec masyw dębowy okleinowany czeczotem dębowym; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Herkules 118 (213x110x40cm); wieńce, drzwi i szkielet obudowy masyw dębowy; boki - szkło gięte 4mm; wewnątrz 6 półek; tylna ściana sklejka okleinowana naturalną okleiną dębową; dostępny w wybarwieniach wg próbnika kolorów dębowych; Teodor Lux 119 (202x69x39cm); wieńce, ramy, drzwi, toczone kolumny masyw dębowy; kasetony boczne w górnej części obudowy sklejka okleinowana naturalną okleiną dębową; doklejki w górnych rogach i w dole drzwi masyw dębowy okleinowany czeczotem klonowym; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych; Dionizy 120 (205x63x38cm); wieńce, ramy i drzwi masyw dębowy; kasetony boczne w górnej części obudowy sklejka okleinowana naturalną okleiną dębową; doklejki na wieńcu górnym i kasetonie drzwi masyw dębowy okleinowany czeczotem orzechowym; tylna ściana sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. 8

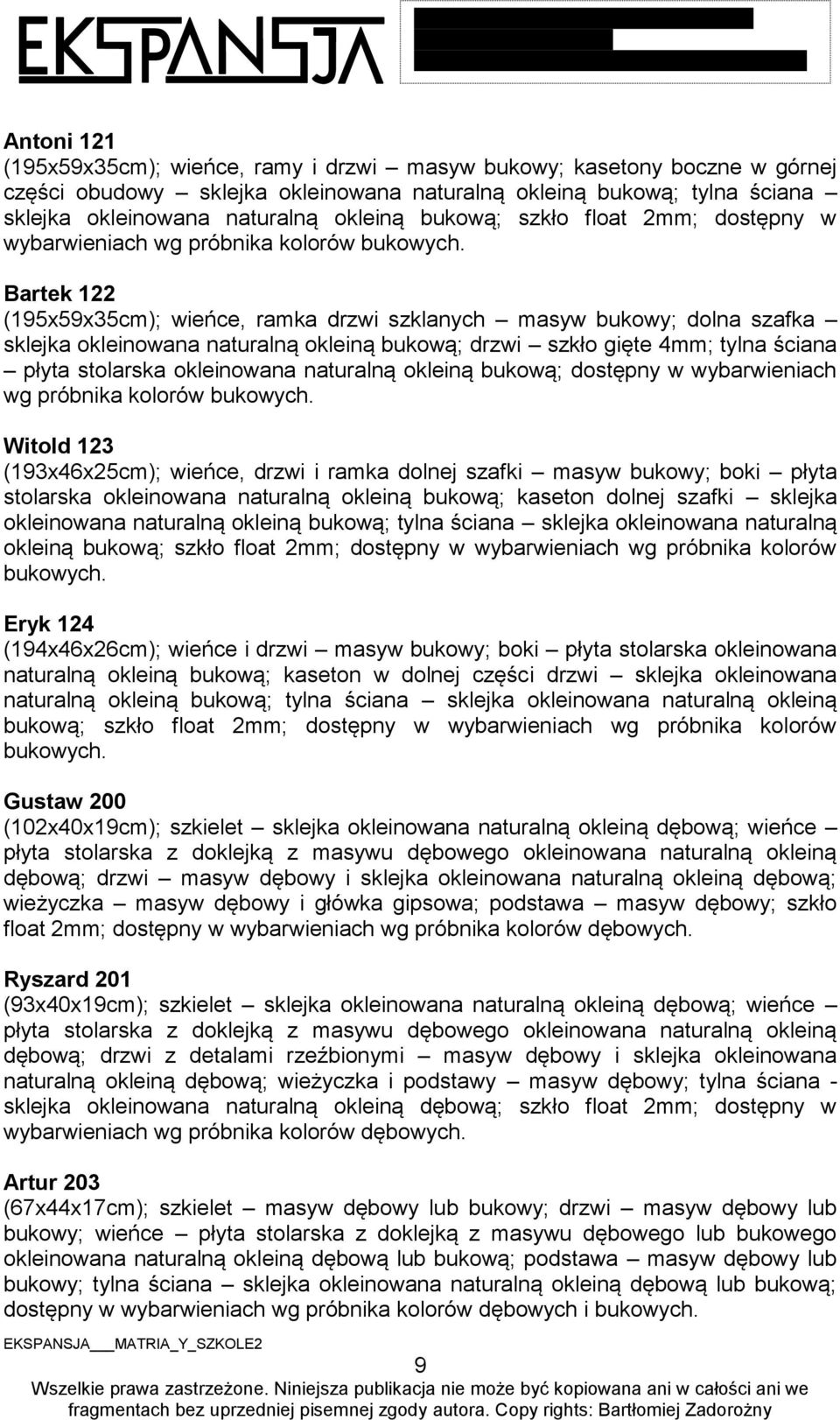

8 Antoni 121 (195x59x35cm); wieńce, ramy i drzwi masyw bukowy; kasetony boczne w górnej części obudowy sklejka okleinowana naturalną okleiną bukową; tylna ściana sklejka okleinowana naturalną okleiną bukową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów bukowych. Bartek 122 (195x59x35cm); wieńce, ramka drzwi szklanych masyw bukowy; dolna szafka sklejka okleinowana naturalną okleiną bukową; drzwi szkło gięte 4mm; tylna ściana płyta stolarska okleinowana naturalną okleiną bukową; dostępny w wybarwieniach wg próbnika kolorów bukowych. Witold 123 (193x46x25cm); wieńce, drzwi i ramka dolnej szafki masyw bukowy; boki płyta stolarska okleinowana naturalną okleiną bukową; kaseton dolnej szafki sklejka okleinowana naturalną okleiną bukową; tylna ściana sklejka okleinowana naturalną okleiną bukową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów bukowych. Eryk 124 (194x46x26cm); wieńce i drzwi masyw bukowy; boki płyta stolarska okleinowana naturalną okleiną bukową; kaseton w dolnej części drzwi sklejka okleinowana naturalną okleiną bukową; tylna ściana sklejka okleinowana naturalną okleiną bukową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów bukowych. Gustaw 200 (102x40x19cm); szkielet sklejka okleinowana naturalną okleiną dębową; wieńce płyta stolarska z doklejką z masywu dębowego okleinowana naturalną okleiną dębową; drzwi masyw dębowy i sklejka okleinowana naturalną okleiną dębową; wieżyczka masyw dębowy i główka gipsowa; podstawa masyw dębowy; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Ryszard 201 (93x40x19cm); szkielet sklejka okleinowana naturalną okleiną dębową; wieńce płyta stolarska z doklejką z masywu dębowego okleinowana naturalną okleiną dębową; drzwi z detalami rzeźbionymi masyw dębowy i sklejka okleinowana naturalną okleiną dębową; wieżyczka i podstawy masyw dębowy; tylna ściana - sklejka okleinowana naturalną okleiną dębową; szkło float 2mm; dostępny w wybarwieniach wg próbnika kolorów dębowych. Artur 203 (67x44x17cm); szkielet masyw dębowy lub bukowy; drzwi masyw dębowy lub bukowy; wieńce płyta stolarska z doklejką z masywu dębowego lub bukowego okleinowana naturalną okleiną dębową lub bukową; podstawa masyw dębowy lub bukowy; tylna ściana sklejka okleinowana naturalną okleiną dębową lub bukową; dostępny w wybarwieniach wg próbnika kolorów dębowych i bukowych. 9

9 Marek 209 (115x30x16cm); szkielet sklejka okleinowana naturalną okleiną dębową; wieńce płyta stolarska z doklejką z masywu dębowego okleinowana naturalną okleiną dębową; drzwi z toczonymi kolumnami masyw dębowy i sklejka okleinowana naturalną okleiną dębową; wieżyczka i podstawa masyw dębowy; tylna ściana - sklejka okleinowana naturalną okleiną dębową; dostępny w wybarwieniach wg próbnika kolorów dębowych. Waldemar 210 (85x30x16cm); szkielet sklejka okleinowana naturalną okleiną dębową; wieńce i drzwi masyw dębowy; tylna ściana sklejka okleinowana naturalną okleiną dębową; dostępny w wybarwieniach wg próbnika kolorów dębowych; Ludwik 211 (104x24x17cm); wieńce i ramki boczne masyw dębowy; drzwi masyw dębowy i sklejka okleinowana naturalną okleiną dębową; wieżyczka masyw dębowy i główka gipsowa; podstawa masyw dębowy; tylna ściana - sklejka okleinowana naturalną okleiną dębową; dostępny w wybarwieniach wg próbnika kolorów dębowych. Wilhelm 212 (93x30x16cm); szkielet sklejka okleinowana naturalną okleiną dębową; wieńce i drzwi masyw dębowy; tylna ściana sklejka okleinowana naturalną okleiną dębową; dostępny w wybarwieniach wg próbnika kolorów dębowych. Ernest 213 (76x37x20cm); szkielet i tylna ściana sklejka okleinowana naturalną okleiną dębową; wieńce i drzwi z toczonymi kolumnami masyw dębowy; dostępny w wybarwieniach wg próbnika kolorów dębowych. Norbert 214 (140x41x19cm); szkielet i wieńce masyw bukowy; tylna ściana płyta stolarska okleinowana naturalną okleiną bukową; dostępny w wybarwieniach wg próbnika kolorów bukowych. Wiesław 215 (145x46x29cm); podstawy górna i dolna oraz ramka drzwi masyw bukowy; drzwi szkło gięte 4mm; kaseton na tylnej ścianie naturalna okleina ozdobna; tylna ściana płyta stolarska okleinowana naturalną okleiną bukową; dostępny w wybarwieniach wg próbnika kolorów bukowych. Adam 216 (92x36x23cm); podstawy górna i dolna oraz ramka drzwi masyw bukowy; drzwi szkło gięte 4mm; tylna ściana wewnątrz naturalna okleina ozdobna; tylna ściana płyta stolarska okleinowana naturalną okleiną bukową; dostępny w wybarwieniach wg próbnika kolorów bukowych. 10

10 Dawid 206 (65x32x13cm); szkielet sklejka okleinowana naturalną okleiną bukową; drzwi masyw bukowy; dostępny w wybarwieniach wg próbnika kolorów bukowych. Bernard 217 (63x28x13cm); szkielet sklejka okleinowana naturalną okleiną bukową; drzwi masyw bukowy; dostępny w wybarwieniach wg próbnika kolorów bukowych. Kryspin 220 (60x29x17cm); obudowa w całości z masywu bukowego, dostępny w wybarwieniach wg próbnika kolorów bukowych. Konrad 221 (65x29x17cm); obudowa w całości z masywu bukowego, dostępny w wybarwieniach wg próbnika kolorów bukowych. Kamil 222 (64x29x17cm); obudowa w całości z masywu bukowego, dostępny w wybarwieniach wg próbnika kolorów bukowych. Emil 300 (16x33x7cm); masyw bukowy lub dębowy; dostępny w wybarwieniach wg próbnika kolorów dębowych i bukowych. 11

11 Definicje Mechanizm 1/2 Bim-Bam zegar o pełnej godzinie wybija liczbę godzin sygnałem Bim-Bam, a 30 minut przed każdą godziną wygrywa pojedynczy sygnał Bim-Bam. Mechanizm kwadransowy mechanizm zegarowy wybijający, co kwadrans część całej melodii Westminster. 15 minut po każdej godzinie wygrywa pierwszą ćwiartkę melodii, 30 minut po każdej godzinie dwie ćwiartki, 45 po - 3 ćwiartki i o pełnej godzinie całą melodię Westminster oraz aktualną liczbę godzin. Mechanizmy: 0341, 0351, 0451, 0461, 1161, 2571, SK, KKU, KSU, HTU. Automatyczne wyłączenie nocne kurantów oznacza, że zegar samoczynnie wyłącza bicie kurantów i godzin na czas nocny. W mechanizmach Hermle są to godziny pomiędzy 22:00 a 6:00, w mechanizmach Kieninger od 21:45 do 7:15. Funkcja działa prawidłowo o ile została dobrze ustawiona godzina. Jeśli zegar wybija kuranty i godziny w nocy a w dzień milczy, należy przestawić wskazówki zegara o 12 godzin. Funkcję tą załącza się dzwignią pod tarczą zegarową lub przełącznikiem na tarczy szczegóły w instrukcjach poszczególnych modeli zegarów. Mechanizmy: 0351 (94cm), 0451, 0461, 1161, 2571, SK, KKU, KSU, HTU. Tarcza faz księżyca w niektórych modelach ponad tarczą godzinową znajduje się tarcza kalendarza księżycowego. Jeśli klient ustawi ją zgodnie z aktualną fazą księżyca, to mechanizm sam będzie odmierzał kolejne dni poszczególnych faz. Dodatkowe informacje znajdują się w instrukcji obsługi. Mechanizmy: 0451, SK, 1161, KKU, KSU, HTU. Tarcza kalendarza w mechanizmie 2571 Hermle występuje funkcja kalendarza. Polega ona na tym, że tarcza umieszczona nad tarczą godzinową odmierza kolejne dni roku. Dodatkowo wskazuje aktualny znak zodiaku. Trzy melodie kuranta do wyboru oznacza to mechanizm posiadający trzy melodie kuranta, klient może w każdej chwili za pomocą odpowiedniego cięgna lub przełącznika wybrać jedną z nich. Występują dwa zestawy trzech kurantów : W mechanizmach: 1161, KKU, HTU. a) WESTMINSTER - zegar wygrywa kuranty z wieży zegarowej Victoria Gmachu Parlamentu w Londynie. b) ST. MICHAEL - zegar wygrywa kuranty odgrywane w kościele St. Michael w Chareston w Południowej Karolinie, USA. c) WHITTINGTON - zegar wygrywa kuranty pochodzące z kościoła Św. Maryi le Bow w Cheapsie w Londynie. 12

12 W mechanizmach: 2571, KSU. a) WESTMINSTER - zegar wygrywa kuranty z wierzy zegarowej Victoria Gmachu Parlamentu w Londynie. b) AVE MARIA c) ODA DO RADOŚCI Wyłączenie kuranta i gongu godzinowego istnieje możliwość całkowitego wyłączenia kuranta i wybijania godzin. Mechanizmy: 0341, 0351, 0451, 0461, 1161, 2571, KKU, KSU, HTU. Wyłączenie wybijania godzin istnieje możliwość wyłączenia wybijania godzin, zegar nadal wygrywa kuranty. Mechanizmy: KKU, HTU. Wyłączenie kuranta istnieje możliwość wyłączenia wygrywana kuranta, zegar nadal o pełnej godzinie wybija godziny. Mechanizmy: KKU, HTU. Gong strunowy w zależności od typu mechanizmu, melodia kuranta wygrywana jest po mosiężnych lub stalowych prętach i różnej długości. Gong tubowy w mechaniźmie HTU Kieninger, melodia kuranta wygrywana jest po 9 mosiężnych rurach zawieszonych w tyle zegara. Mosiężne tuleje w zależności od typu mechanizmu, główne osie mechanizmu osadzone są w mosiężnych tulejach i wysokiej wytrzymałości. Łożyska rubinowe w mechanizmie HTU najważniejsze osie są łożyskowane w specjalnych tulejach rubinowych. 13

13 Ogólna charakterystyka mechanizmów. Tel.: (61) Fax: HTU Kieninger 8-dobowy linkowy mechanizm kwadransowy z wychwytem Grahama, trzema kurantami do wyboru (Westminster, St. Michael, St. Whittington), 9-rurowym gongiem tubowym, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:15, wyłącznikiem kuranta, wyłącznikiem wybijania godzin, tarczą faz księżyca, wskazówką sekundnika oraz 12-toma łożyskami rubinowymi i 24 mosiężnymi tulejami. KSU Kieninger 8-dobowy linkowy mechanizm kwadransowy z wychwytem Grahama, trzema kurantami do wyboru (Westminster, Ave Maria, Oda do radości), 16-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:15, wyłącznikiem kuranta, wyłącznikiem wybijania godzin, tarczą faz księżyca, wskazówką sekundnika oraz 6 mosiężnymi tulejami. KKU Kieninger 8-dobowy łańcuchowy mechanizm kwadransowy z wychwytem Grahama, trzema kurantami do wyboru (Westminster, St. Michael, St. Whittington), 12-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:15, wyłącznikiem kuranta, wyłącznikiem wybijania godzin, tarczą faz księżyca, wskazówką sekundnika oraz 6 mosiężnymi tulejami. SK017 Kieninger 8-dobowy łańcuchowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 8-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:15, wyłącznikiem kuranta i wybijania godzin oraz tarczą faz księżyca. SK015 Kieninger 8-dobowy łańcuchowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 8-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:15 i wyłącznikiem kuranta i wybijania godzin Hermle 8-dobowy linkowy mechanizm kwadransowy z wychwytem Grahama, trzema kurantami do wyboru (Westminster, Ave Maria, Oda do radości), 16-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:00, wyłącznikiem kuranta i wybijania godzin, wyłącznikiem wybijania kwadransów oraz tarczą kalendarza Hermle 8-dobowy łańcuchowy mechanizm kwadransowy z wychwytem Grahama, trzema kurantami do wyboru (Westminster, St. Michael, St. Whittington), 12-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:00, wyłącznikiem kuranta i wybijania godzin, tarczą faz księżyca. 14

14 0461 Hermle 8-dobowy linkowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 8-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:00, wyłącznikiem kuranta i wybijania godzin, tarczą sekundnika. MS002 Kieninger 8-dobowy linkowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 8-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:15, wyłącznikiem kuranta, wskazówką sekundnika (94) Hermle 8-dobowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 5-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta i wybijania godzin pomiędzy 22:00 i 07:00, wyłącznikiem kuranta i gongu godzinowego; napędzany przy pomocy dwóch sprężyn i pary ciężarków na lince (66) Hermle 8-dobowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 5-strunowym gongiem, wyłącznikiem kuranta i gongu godzinowego; napędzany przy pomocy dwóch sprężyn i pary ciężarków na lince Hermle 8-dobowy sprężynowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 5-strunowym gongiem, oraz wyłącznikiem kuranta i gongu godzinowego; APL05 Kieninger 8-dobowy sprężynowy mechanizm kwadransowy z wychwytem Grahama, kurantem Westminster, 5-strunowym gongiem, automatycznym wyłączeniem nocnym kuranta oraz wyłącznikiem kuranta i gongu godzinowego; 0241 Hermle 8-dobowy łańcuchowy mechanizm z wychwytem Grahama, 3-strunowym gongiem godzinowym Bim-Bam ; 15

15 Szczegółowa charakterystyka mechanizmów. Tel.: (61) Fax: Hermle; (Wiktor , Leszek , Edward , Aleksander , Ryszard ) Charakterystyka. a) mechaniczny 8-dobowy mechanizm zegarowy ze strunowym gongiem godzinowym Bim-Bam ; b) mechanizm napędzany jest dwoma ciężarkami - mechanizm chodu zegara napędzany jest przez ciężarek prawy, a mechanizm wybijania sygnału Bim-Bam przez ciężarek lewy; c) zegar o pełnej godzinie wybija liczbę godzin sygnałem Bim-Bam, a 30 minut przed każdą godziną wygrywa pojedynczy sygnał Bim-Bam ; d) mechanizm nie posiada funkcji wyłączenia gongu godzinowego; e) mechanizm nie posiada funkcji automatycznego wyłączenia nocnego kuranta; Uruchomienie; proszę wykonać następujące czynności: a) zawiesić zegar na ścianie sprawdzając jego pionowe położenie; b) zdjąć osłonę gongu; c) zawiesić wahadło na pośredniej jego części znajdującej się przy mechanizmie. d) po upewnieniu się, że zawieszony zegar spoczywa prawidłowo, zawiesić ciężarki, trzymając je przez miękki i suchy materiał (obydwa ciężarki mają tą samą wagę); e) podciągnąć ciężarki; chwytając jedną dłonią za łańcuch powyżej ciężarka, a drugą za wolny koniec łańcucha; z umiarkowaną siła jednocześnie ciągnąć łańcuch i podnosić ciężarek ku górze, f) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy kolejno w lewą i prawą stronę, a następnie puszczamy delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; g) dźwięk Tik-Tak wydawany przez wychwyt wahadła musi być równomierny, w innym przypadku mechanizm zegara może się zatrzymać po kilku lub kilkunastu minutach; wówczas proszę powtórzyć czynność z pkt. (f); Nastawianie godziny. Żądany czas ustawiamy obracając wskazówką minutową (dłuższą) zgodnie z ruchem wskazówek zegara. Wskazówkę proszę obracać powoli i równomiernie, zwracając szczególną uwagę by nie dotykać wskazówki godzinowej (krótsza) - może to spowodować przemieszczenie wskazówki godzinowej i w konsekwencji wybijanie niewłaściwej liczby godzin. Po operacji nastawienia godziny zegar może wybijać złą liczbę godzin, nie jest to wadą mechanizmu. W ciągu kolejnych 60 do 90 minut chodu zegar sam zsynchronizuje bicie i zacznie poprawnie wybijać liczbę godzin. Co zrobić, gdy: a) zegar zatrzymuje się po kilkunastu, kilkudziesięciu minutach chwycić wahadło w obie dłonie i wychylić kolejno w lewą i prawą stronę, następnie puścić delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; b) zegar śpieszy się - należy wydłużyć wahadło, w tym celu odkręcamy (w lewo) śrubkę na jego dolnym końcu. Obroty w lewo opóźniają chód zegara. 16

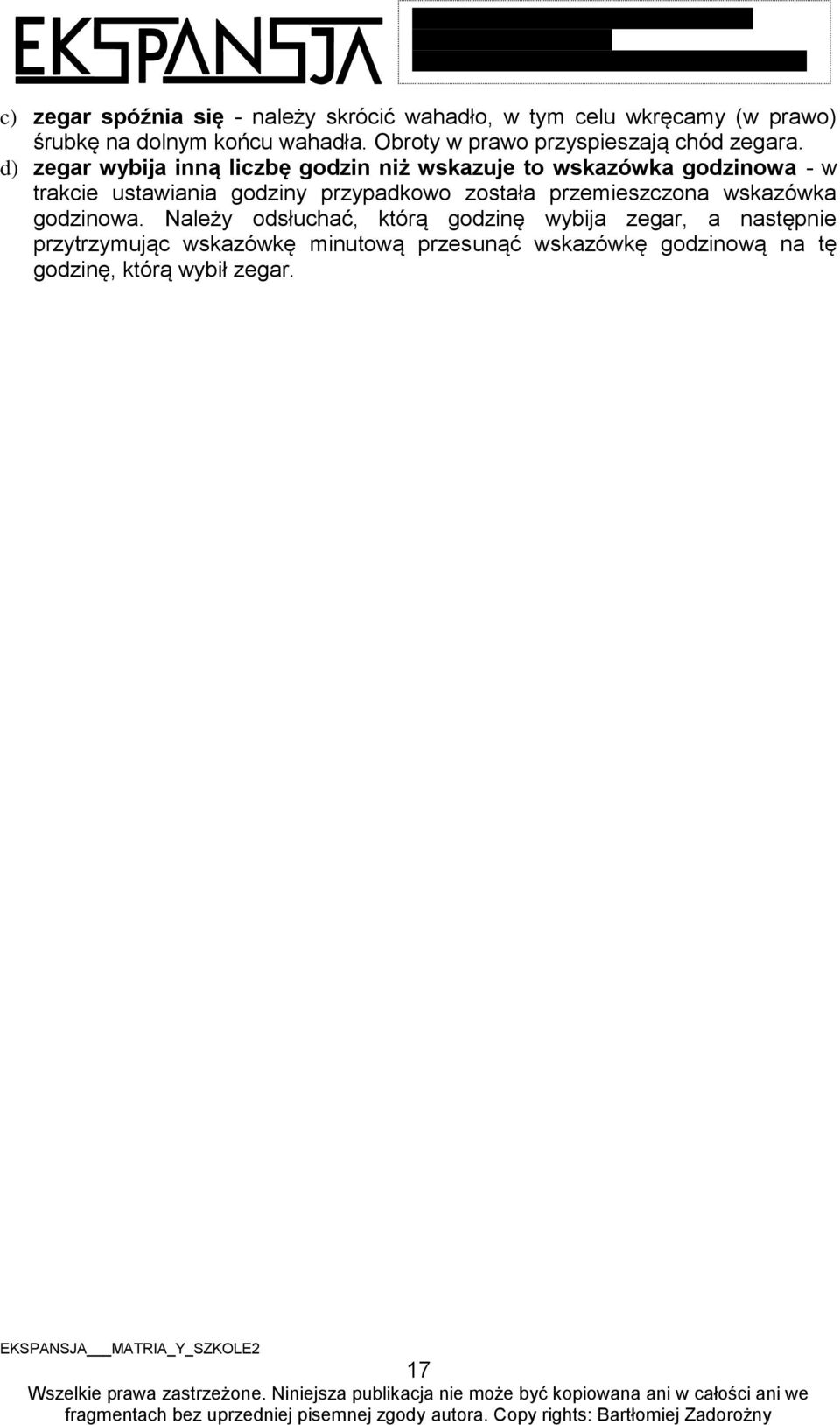

16 c) zegar spóźnia się - należy skrócić wahadło, w tym celu wkręcamy (w prawo) śrubkę na dolnym końcu wahadła. Obroty w prawo przyspieszają chód zegara. d) zegar wybija inną liczbę godzin niż wskazuje to wskazówka godzinowa - w trakcie ustawiania godziny przypadkowo została przemieszczona wskazówka godzinowa. Należy odsłuchać, którą godzinę wybija zegar, a następnie przytrzymując wskazówkę minutową przesunąć wskazówkę godzinową na tę godzinę, którą wybił zegar. 17

17 0341 Hermle; (Gustaw , Artur , Dawid , Ludwik , Ernest , Bernard ) Charakterystyka. a) mechaniczny 8-dobowy mechanizm zegarowy z kurantem kwadransowym wygrywającym hejnał Westminster, gongiem godzinowym oraz wyłącznikiem kuranta i gongu godzinowego; b) mechanizm napędzany jest przy pomocy trzech sprężyn środkowa napędza mechanizm chodu, prawa mechanizm wybijania kuranta Westminster, a lewa mechanizm wybijania godzin; c) mechanizm ten co kwadrans wygrywa część hejnału Westminster; 15 minut po każdej godzinie pierwszą ćwiartkę 4 dźwięki (1 takt), 30 minut po każdej godzinie 8 dźwięków (2 takty), 45 minut po każdej godzinie 12 dźwięków (3 takty), o pełnej godzinie wygrywa cały kurant 16 dźwięków (4 takty) oraz wybija liczbę godzin przy pomocy sygnału Bim-Bam ; d) po lewej stronie tarczy, na wysokości godziny 9., mechanizm posiada dźwignię wyłącznika kuranta i gongu godzinowego; w pozycji górnej zegar wygrywa kurant i wybija godziny przez całą dobę, w pozycji dolnej (silent) zegar nie wygrywa kuranta ani nie wybija godzin przez całą dobę; Uruchomienie; proszę wykonać następujące czynności: a) zawiesić zegar na ścianie sprawdzając jego pionowe położenie; b) zdjąć osłonę gongu; c) zawiesić wahadło na części pośredniej wahadła znajdującej się przy mechaniźmie; d) po upewnieniu się, że zawieszony zegar spoczywa prawidłowo nakręcamy sprężyny kuranta i uderzeń zegara (prawy i lewy otwór) oraz sprężynę chodu zegara (środkowy otwór); e) Uwaga!!! Przy każdorazowym nakręcaniu zegara zaleca się zatrzymać wahadło na czas tejże czynności. f) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy kolejno w lewą i prawą stronę, a następnie puszczamy delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; g) dźwięk Tik-Tak wydawany przez wychwyt wahadła musi być równomierny, w innym przypadku mechanizm zegara może się zatrzymać po kilku lub kilkunastu minutach; wówczas proszę powtórzyć czynność z pkt. (e); h) wybrać jedną z dwóch pozycji przełącznika po lewej stronie tarczy zgodnie z oznaczeniem (pkt. 1/c) Nastawianie godziny. Zanim rozpoczniemy nastawianie godziny, należy przełącznik po prawej stronie tarczy umieścić w pozycji silent. Dzięki temu nie będziemy zmuszenie odsłuchiwać kuranta i wybijania godzin po każdym kwadransie. Żądany czas ustawiamy obracając wskazówką minutową (dłuższą) zgodnie z ruchem wskazówek zegara. Wskazówkę proszę obracać powoli i równomiernie, zwracając szczególną uwagę by nie dotykać wskazówki godzinowej (krótsza) - może to spowodować przemieszczenie wskazówki godzinowej i w konsekwencji wybijanie niewłaściwej liczby godzin. Po operacji 18

18 nastawienia godziny zegar może wygrywać niewłaściwy kurant i wybijać złą liczbę godzin, nie jest to wadą mechanizmu. W ciągu kolejnych 60 do 90 minut chodu zegar sam zsynchronizuje bicie i zacznie poprawnie wygrywać kurant i wybijać liczbę godzin. Aby zegar nie mylił kwadransów kuranta po operacji nastawiania godziny, należy pozwolić mu wygrać kurant i wybić liczbę godzin na sześciu ostatnich kwadransach przed godziną, którą chcemy ustawić. Co zrobić, gdy: a) zegar zatrzymuje się po kilkunastu, kilkudziesięciu minutach chwycić wahadło w obie dłonie i wychylić kolejno w lewą i prawą stronę, następnie puścić delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; b) zegar śpieszy się - należy wydłużyć wahadło, w tym celu odkręcamy (w lewo) śrubkę na jego dolnym końcu. Obroty w lewo opóźniają chód zegara. c) zegar spóźnia się - należy skrócić wahadło, w tym celu wkręcamy (w prawo) śrubkę na dolnym końcu wahadła. Obroty w prawo przyspieszają chód zegara. d) zegar wybija inną liczbę godzin niż wskazuje to wskazówka godzinowa - w trakcie ustawiania godziny przypadkowo została przemieszczona wskazówka godzinowa. Należy odsłuchać, którą godzinę wybija zegar, a następnie przytrzymując wskazówkę minutową przesunąć wskazówkę godzinową na tę godzinę, którą wybił zegar. 19

19 APL05 Kieninger (Gustaw 200-APL05, Artur 203-APL05, Dawid 206-APL05, Ludwik 211-APL05, Ernest 213-APL05, Bernard 217-APL05, Kryspin 220-APL05, Konrad 221-APL05, Kamil 222-APL05) Charakterystyka. a) mechaniczny 8-dobowy mechanizm zegarowy z kurantem kwadransowym wygrywającym hejnał "Westminster", gongiem godzinowym, automatycznym wyłączeniem nocnym kuranta oraz wyłącznikiem kuranta i gongu godzinowego; b) mechanizm napędzany jest przy pomocy trzech sprężyn - środkowa napędza mechanizm chodu, prawa mechanizm wybijania kuranta Westminster, a lewa mechanizm wybijania godzin; c) mechanizm ten co kwadrans wygrywa część hejnału Westminster; 15 minut po każdej godzinie pierwszą ćwiartkę - 4 dźwięki (1 takt), 30 minut po każdej godzinie - 8 dźwięków (2 takty), 45 minut po każdej godzinie 12 dźwięków (3 takty), o pełnej godzinie wygrywa cały kurant - 16 dźwięków (4 takty) oraz wybija liczbę godzin przy pomocy sygnału "Bim-Bam"; d) po prawej stronie tarczy, na wysokości godziny 3., mechanizm posiada dźwignię wyłącznika kuranta i gongu godzinowego; w pozycji górnej (silent) - zegar nie wygrywa kuranta i nie wybija godziny przez całą dobę, w pozycji środkowej (night off) - zegar nie wygrywa kuranta i nie wybija godzin w nocy, pomiędzy 22:00 a 07:15, w pozycji dolnej (strike) - zegar wygrywa kurant i wybija godzin przez całą dobę Uruchomienie; proszę wykonać następujące czynności: a) zawiesić zegar na ścianie sprawdzając jego pionowe położenie; b) zdjąć osłonę gongu; c) zawiesić wahadło na części pośredniej wahadła znajdującej się przy mechaniźmie; d) po upewnieniu się, że zawieszony zegar spoczywa prawidłowo nakręcamy sprężyny kuranta i uderzeń zegara (prawy i lewy otwór) oraz sprężynę chodu zegara (środkowy otwór); e) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy kolejno w lewą i prawą stronę, a następnie puszczamy delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; f) dźwięk Tik-Tak wydawany przez wychwyt wahadła musi być równomierny, w innym przypadku mechanizm zegara może się zatrzymać po kilku lub kilkunastu minutach; wówczas proszę powtórzyć czynność z pkt. (e); g) wybrać jedną z trzech pozycji przełącznika po prawej stronie tarczy zgodnie z oznaczeniem (pkt. 1/d). Nastawianie godziny. Zanim rozpoczniemy nastawianie godziny, należy przełącznik po prawej stronie tarczy umieścić w pozycji silent. Dzięki temu nie będziemy zmuszenie odsłuchiwać kuranta i wybijania godzin po każdym kwadransie. Żądany czas ustawiamy obracając wskazówką minutową (dłuższą) zgodnie z ruchem wskazówek zegara. Wskazówkę proszę obracać powoli i równomiernie, zwracając szczególną uwagę by 20

20 nie dotykać wskazówki godzinowej (krótsza) - może to spowodować przemieszczenie wskazówki godzinowej i w konsekwencji wybijanie niewłaściwej liczby godzin. Po operacji nastawienia godziny zegar może wygrywać niewłaściwy kurant i wybijać złą liczbę godzin, nie jest to wadą mechanizmu. W ciągu kolejnych 60 do 90 minut chodu zegar sam zsynchronizuje bicie i zacznie poprawnie wygrywać kurant i wybijać liczbę godzin. Aby zegar nie mylił kwadransów kuranta po operacji nastawiania godziny, należy pozwolić mu wygrać kurant i wybić liczbę godzin na sześciu ostatnich kwadransach przed godziną, którą chcemy ustawić. Co zrobić, gdy: a) zegar zatrzymuje się po kilkunastu, kilkudziesięciu minutach - chwycić wahadło w obie dłonie i wychylić kolejno w lewą i prawą stronę, następnie puścić delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; b) zegar śpieszy się - należy wydłużyć wahadło, w tym celu odkręcamy (w lewo) śrubkę na jego dolnym końcu. Pełny obrót to 2 minuty na dobę pracy zegara. c) zegar spóźnia się - należy skrócić wahadło, w tym celu wkręcamy (w prawo) śrubkę na dolnym końcu wahadła. Pełny obrót to 2 minuty na dobę pracy zegara. d) zegar wybija inną liczbę godzin niż wskazuje to wskazówka godzinowa - w trakcie ustawiania godziny przypadkowo została przemieszczona wskazówka godzinowa. Należy odsłuchać, którą godzinę wybija zegar, a następnie przytrzymując wskazówkę minutową przesunąć wskazówkę godzinową na tę godzinę, którą wybił zegar e) wybrana została funkcja AUTOMATYCZNEGO WYŁĄCZENIA NOCNEGO KURANTA I GONGU GODZINOWEGO (night off), a zegar nie wygrywa kurantów i nie wybija godzin w dzień, wygrywa kurant i wybija godziny w nocy - należy dokonać obrotu wskazówkami o 12 godzin, obracając wskazówką minutową zgodnie z ruchem wskazówek zegara; 21

21 0351 (wahadło 66cm) Hermle; (Marek , Waldemar , Wilhelm , Adam ) Charakterystyka. a) mechaniczny 8-dobowy mechanizm zegarowy z kurantem kwadransowym wygrywającym hejnał Westminster, gongiem godzinowym, wyłącznikiem kuranta i gongu godzinowego; b) mechanizm napędzany jest przy pomocy dwóch sprężyn i pary ciężarków na lince; mechanizm chodu napędzany jest przy pomocy ciężarków; prawa sprężyna napędza mechanizm wygrywania kuranta Westminster, a lewa mechanizm wybijania godzin; c) mechanizm ten co kwadrans wygrywa część hejnału Westminster; 15 minut po każdej godzinie pierwszą ćwiartkę 4 dźwięki (1 takt), 30 minut po każdej godzinie 8 dźwięków (2 takty), 45 minut po każdej godzinie 12 dźwięków (3 takty), o pełnej godzinie wygrywa cały kurant 16 dźwięków (4 takty) oraz wybija liczbę godzin przy pomocy sygnału Bim-Bam ; d) po prawej stronie tarczy znajduje się przełącznik: pozycja górna silent zegar nie wygrywa kurantów i nie wybija godzin przez całą dobę; pozycja dolna strike zegar wygrywa kuranty wybija godziny przez całą dobę; e) mechanizm nie posiada funkcji automatycznego wyłączenia nocnego kuranta i wybijania godzin; Uruchomienie, proszę wykonać następujące czynności: a) zawiesić zegar na ścianie sprawdzając jego pionowe położenie; b) zdjąć osłonę gongu; c) zawiesić wahadło na części pośredniej wahadła znajdującej się przy mechaniźmie; d) po upewnieniu się, że zawieszony zegar spoczywa prawidłowo zawiesić ciężarki na widełkach krążka linowego, trzymając je przez suchy i miękki materiał; e) Uwaga!!! Przy każdorazowym nakręcaniu zegara zaleca się f) zatrzymać wahadło na czas tejże czynności. g) nakręcić sprężynę mechanizmu kuranta i mechanizmu wybijania godzin zegara (prawy i lewy otwór); h) używając korby podciągnąć zawieszone ciężary do momentu wyczuwalnego oporu; UWAGA!!! Nigdy nie podciągać samego krążka linowego bez ciężarków grozi to zablokowaniem mechanizmu; i) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy kolejno w lewą i prawą stronę, a następnie puszczamy delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; j) dźwięk Tik-Tak wydawany przez wychwyt wahadła musi być równomierny, w innym przypadku mechanizm zegara może się zatrzymać po kilku lub kilkunastu minutach; wówczas proszę powtórzyć czynność z pkt. (g); k) wybrać jedną z dwóch pozycji przełącznika po prawej stronie tarczy zgodnie z oznaczeniem (pkt. 1/d); 22

22 Nastawianie godziny. Zanim rozpoczniemy nastawianie godziny, należy przełącznik po prawej stronie tarczy umieścić w pozycji silent. Dzięki temu nie będziemy zmuszenie odsłuchiwać kuranta i wybijania godzin po każdym kwadransie. Żądany czas ustawiamy obracając wskazówką minutową (dłuższą) zgodnie z ruchem wskazówek zegara. Wskazówkę proszę obracać powoli i równomiernie, zwracając szczególną uwagę by nie dotykać wskazówki godzinowej (krótsza) - może to spowodować przemieszczenie wskazówki godzinowej i w konsekwencji wybijanie niewłaściwej liczby godzin. Po operacji nastawienia godziny zegar może wygrywać niewłaściwy kurant i wybijać złą liczbę godzin, nie jest to wadą mechanizmu. W ciągu kolejnych 60 do 90 minut chodu zegar sam zsynchronizuje bicie i zacznie poprawnie wygrywać kurant i wybijać liczbę godzin. Aby zegar nie mylił kwadransów kuranta po operacji nastawiania godziny, należy pozwolić mu wygrać kurant i wybić liczbę godzin na sześciu ostatnich kwadransach przed godziną, którą chcemy ustawić. Co zrobić, gdy: a) zegar zatrzymuje się po kilkunastu, kilkudziesięciu minutach chwycić wahadło w obie dłonie i wychylić kolejno w lewą i prawą stronę, następnie puścić delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; b) zegar śpieszy się - należy wydłużyć wahadło, w tym celu odkręcamy (w lewo) śrubkę na jego dolnym końcu. Obroty w lewo opóźniają chód zegara. c) zegar spóźnia się - należy skrócić wahadło, w tym celu wkręcamy (w prawo) śrubkę na dolnym końcu wahadła. Obroty w prawo przyspieszają chód zegara. d) zegar wybija inną liczbę godzin niż wskazuje to wskazówka godzinowa - w trakcie ustawiania godziny przypadkowo została przemieszczona wskazówka godzinowa. Należy odsłuchać którą godzinę wybija zegar, a następnie przytrzymując wskazówkę minutową przesunąć wskazówkę godzinową na tę godzinę, którą wybił zegar. 23

23 0351 (wahadło 94cm) Hermle; (Henryk , Cezar , Hubert , Bartek , Norbert , Wiesław ) Charakterystyka. a) mechaniczny 8-dobowy mechanizm zegarowy z kurantem kwadransowym wygrywającym hejnał Westminster, gongiem godzinowym, wyłącznikiem kuranta i gongu godzinowego oraz automatycznym wyłączeniem nocnym kuranta i gongu godzinowego; b) mechanizm napędzany jest przy pomocy dwóch sprężyn i pary ciężarków na lince; mechanizm chodu napędzany jest przy pomocy ciężarków; prawa sprężyna napędza mechanizm wygrywania kuranta Westminster, a lewa mechanizm wybijania godzin; c) mechanizm ten co kwadrans wygrywa część hejnału Westminster; 15 minut po każdej godzinie pierwszą ćwiartkę 4 dźwięki (1 takt), 30 minut po każdej godzinie 8 dźwięków (2 takty), 45 minut po każdej godzinie 12 dźwięków (3 takty), o pełnej godzinie wygrywa cały kurant 16 dźwięków (4 takty) oraz wybija liczbę godzin przy pomocy sygnału Bim-Bam ; d) objaśnienia pozycji cięgien po prawej stronie tarczy w mechanizmach 0351 Hermle (94cm): Cięgno na trzeciej: Pozycja górna zegar nie wygrywa kurantów ani nie wybija godzin przez całą dobę; Pozycja dolna zegar wygrywa kuranty i wybija godziny przez całą dobę; Cięgno na piątej: Pozycja górna automatyczne wyłączenie nocne kurantów zegar nie wygrywa kurantów i nie wybija godzin w nocy (od 22:00 do 7:00). Pozycja dolna zegar wygrywa kuranty i wybija godziny przez całą dobę. e) wzajemne położenie cięgien oznacza odpowiednio: By uruchomić funkcję automatycznego wyłączenia nocnego kuranta gongu godzinowego, należy cięgno na 5. ustawić w pozycji górnej, a cięgno na 3. w pozycji dolnej. By zegar nie wygrywał kurantów i nie wybijał godzin przez całą dobę, należy cięgno na 3. ustawić w pozycji górnej. By zegar wygrywał kuranty i wybijał godziny przez całą dobę, należy cięgno na 5. i cięgno na 3. ustawić w pozycji dolnej. Uruchomienie, proszę wykonać następujące czynności: a) ustawić zegar na podłodze lub zawiesić na ścianie sprawdzając jego pionowe położenie; b) zdjąć osłonę gongu; c) zawiesić wahadło na części pośredniej wahadła znajdującej się przy mechaniźmie; d) po upewnieniu się, że zegar spoczywa prawidłowo zawiesić ciężarki na widełkach krążka linowego, trzymając je przez suchy i miękki materiał; e) nakręcić sprężynę mechanizmu kuranta i mechanizmu wybijania godzin zegara (prawy i lewy otwór); 24

24 f) Uwaga!!! Przy każdorazowym nakręcaniu zegara zaleca się zatrzymać wahadło na czas tejże czynności. g) używając korby podciągnąć zawieszone ciężary do momentu wyczuwalnego oporu; UWAGA!!! Nigdy nie podciągać samego krążka linowego bez ciężarków grozi to zablokowaniem mechanizmu; h) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy kolejno w lewą i prawą stronę, a następnie puszczamy delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; i) dźwięk Tik-Tak wydawany przez wychwyt wahadła musi być równomierny, w innym przypadku mechanizm zegara może się zatrzymać po kilku lub kilkunastu minutach; wówczas proszę powtórzyć czynność z pkt. (g); j) wybrać jedną z dwóch pozycji przełącznika po prawej stronie tarczy zgodnie z oznaczeniem (pkt. 1/e); Nastawianie godziny. Zanim rozpoczniemy nastawianie godziny, należy przełącznik po prawej stronie tarczy umieścić w pozycji silent. Dzięki temu nie będziemy zmuszenie odsłuchiwać kuranta i wybijania godzin po każdym kwadransie. Żądany czas ustawiamy obracając wskazówką minutową (dłuższą) zgodnie z ruchem wskazówek zegara. Wskazówkę proszę obracać powoli i równomiernie, zwracając szczególną uwagę by nie dotykać wskazówki godzinowej (krótsza) - może to spowodować przemieszczenie wskazówki godzinowej i w konsekwencji wybijanie niewłaściwej liczby godzin. Po operacji nastawienia godziny zegar może wygrywać niewłaściwy kurant i wybijać złą liczbę godzin, nie jest to wadą mechanizmu. W ciągu kolejnych 60 do 90 minut chodu zegar sam zsynchronizuje bicie i zacznie poprawnie wygrywać kurant i wybijać liczbę godzin. Aby zegar nie mylił kwadransów kuranta po operacji nastawiania godziny, należy pozwolić mu wygrać kurant i wybić liczbę godzin na sześciu ostatnich kwadransach przed godziną, którą chcemy ustawić. Co zrobić, gdy: a) zegar zatrzymuje się po kilkunastu, kilkudziesięciu minutach chwycić wahadło w obie dłonie i wychylić kolejno w lewą i prawą stronę, następnie puścić delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; b) zegar śpieszy się - należy wydłużyć wahadło, w tym celu odkręcamy (w lewo) śrubkę na jego dolnym końcu. Obroty w lewo opóźniają chód zegara. c) zegar spóźnia się - należy skrócić wahadło, w tym celu wkręcamy (w prawo) śrubkę na dolnym końcu wahadła. Obroty w prawo przyspieszają chód zegara. d) zegar zatrzymuje się, gdy ciężarki znajdują się na poziomie soczewki wahadła zegar jest zbytnio pochylony do przodu, należy zegar ponownie wypoziomować; e) zegar wybija inną liczbę godzin niż wskazuje to wskazówka godzinowa - w trakcie ustawiania godziny przypadkowo została przemieszczona wskazówka godzinowa. Należy odsłuchać którą godzinę wybija zegar, a następnie przytrzymując wskazówkę minutową przesunąć wskazówkę godzinową na tę godzinę, którą wybił zegar. f) wybrana została funkcja AUTOMATYCZNEGO WYŁĄCZENIA NOCNEGO KURANTA I GONGU GODZINOWEGO, a zegar nie wygrywa kurantów i nie wybija godzin w dzień, wygrywa kurant i wybija godziny w nocy - należy dokonać obrotu wskazówkami o 12 godzin, obracając wskazówką minutową zgodnie z 25

25 ruchem wskazówek zegara; 26

26 0451 Hermle; (Wiktor , Klaudiusz , Leszek , Aleksander ) Charakterystyka; a) mechaniczny 8-dobowy mechanizm zegarowy z kurantem kwadransowym wygrywającym hejnał Westminster, gongiem godzinowym, wyłącznikiem kuranta i gongu godzinowego, tarczą faz księżyca oraz automatycznym wyłącznikiem kuranta i gongu godzinowego; b) mechanizm napędzany jest przy pomocy trzech ciężarków na łańcuchach środkowy ciężarek napędza mechanizm chodu, prawy ciężarek napędza mechanizm wygrywania kuranta Westminster, a lewy mechanizm wybijania godzin; c) mechanizm ten co kwadrans wygrywa część hejnału Westminster; 15 minut po każdej godzinie pierwszą ćwiartkę 4 dźwięki (1 takt), 30 minut po każdej godzinie 8 dźwięków (2 takty), 45 minut po każdej godzinie 12 dźwięków (3 takty), o pełnej godzinie wygrywa cały kurant 16 dźwięków (4 takty) oraz wybija liczbę godzin przy pomocy sygnału Bim-Bam ; d) mechanizm ten posiada funkcję wyłączenia kuranta i gongu godzinowego oraz funkcję automatycznego wyłączenia nocnego kuranta i gongu godzinowego; e) mechanizm posiada funkcję tarczy faz księżyca kalendarza księżycowego; polega on na tym, że raz ustawiona faza księżyca zmienia się wraz z upływem czasu odwzorowując kolejne fazy księżyca na niebie; f) objaśnienia pozycji cięgien przy tarczy w mechanizmach 0451 Hermle: Cięgno na trzeciej: Pozycja górna (silent) zegar nie wygrywa kurantów ani nie wybija godzin przez całą dobę; Pozycja dolna zegar wygrywa kuranty i wybija godziny przez całą dobę; Cięgno na piątej: Pozycja górna zegar nie wygrywa kurantów i nie wybija godzin w nocy (od 22:00 do 7:00) Pozycja dolna zegar wygrywa kuranty i wybija godziny przez całą dobę. g) wzajemne położenie ww. cięgien oznacza odpowiednio: By uruchomić funkcję automatycznego wyłączenia nocnego kurantów i wybijania godzin, należy cięgno na 5. ustawić w pozycji górnej, a cięgno na 3. w pozycji dolnej; By zegar nie wybijał godzin i nie wygrywał kurantów przez całą dobę, należy cięgno na 3. ustawić w pozycji górnej; By zegar wybijał godziny i wygrywał kuranty przez całą dobę, należy cięgno na 5. i cięgno na 3. ustawić w pozycji dolnej; Uruchomienie, proszę wykonać następujące czynności: a) przy pomocy czterech gwintowanych nóżek, znajdujących się na spodniej stronie obudowy zegara należy ją wypoziomować i sprawdzić pionowe ustawienie obudowy; b) uwolnić młotki oraz łańcuchy z mocowań zabezpieczających; c) zawiesić wahadło na pośredniej jego części znajdującej się przy mechanizmie; czynność tą najlepiej wykonywać przy otwartym panelu górnej szafki; wkładamy 27

27 wahadło przez środkowe drzwiczki i przesuwamy w górę skrzynki, tam chwytamy je drugą ręką przez otwór górnej skrzynki i zawieszamy na części pośredniej wahadła; d) zawiesić ciężary chwytając przez miękki i suchy materiał, zgodnie z oznaczeniami na spodniej ich stronie (L - lewy, P - prawy, Ś - środkowy); e) podciągnąć ciężarki; chwytając jedną dłonią za łańcuch powyżej ciężarka, a drugą za wolny koniec łańcucha; z umiarkowaną siłą jednocześnie ciągnąć łańcuch i podnosić ciężarek ku górze; f) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy kolejno w lewą i prawą stronę, a następnie puszczamy delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; g) dźwięk Tik-Tak wydawany przez wychwyt wahadła musi być równomierny, w innym przypadku mechanizm zegara może się zatrzymać po kilku lub kilkunastu minutach; wówczas proszę powtórzyć czynność z pkt. (f); h) UWAGA!!! Przesuwanie zegara z zawieszonymi ciężarami może spowodować zbicie szyby lub uszkodzenie mechanizmu. i) ustawić jedną z opcji opisanych w punkcie 1g; Nastawianie godziny. Zanim rozpoczniemy nastawianie godziny, należy przełącznik po prawej stronie tarczy umieścić w pozycji silent. Dzięki temu nie będziemy zmuszenie odsłuchiwać kuranta i wybijania godzin po każdym kwadransie. Żądany czas ustawiamy obracając wskazówką minutową (dłuższą) zgodnie z ruchem wskazówek zegara. Wskazówkę proszę obracać powoli i równomiernie, zwracając szczególną uwagę by nie dotykać wskazówki godzinowej (krótsza) - może to spowodować przemieszczenie wskazówki godzinowej i w konsekwencji wybijanie niewłaściwej liczby godzin. Po operacji nastawienia godziny zegar może wygrywać niewłaściwy kurant i wybijać złą liczbę godzin, nie jest to wadą mechanizmu. W ciągu kolejnych 60 do 90 minut chodu zegar sam zsynchronizuje bicie i zacznie poprawnie wygrywać kurant i wybijać liczbę godzin. Aby zegar nie mylił kwadransów kuranta po operacji nastawiania godziny, należy pozwolić mu wygrać kurant i wybić liczbę godzin na sześciu ostatnich kwadransach przed godziną, którą chcemy ustawić. Ustawienie tarczy faz księżyca. By ustawić tarczę faz księżyca obracamy ją palcem za pierścieniem tarczy od wewnętrznej strony, zgodnie z ruchem wskazówek zegara. Jeśli jest to niemożliwe to należy odczekać kilka godzin (6-8) lub obrócić wskazówką minutową kilka obrotów (6-8), ponieważ znajduje się ona w trakcie zazębiania. Obracając tarczą słychać charakterystyczny dźwięk klik. Co zrobić, gdy: a) zegar zatrzymuje się po kilkunastu, kilkudziesięciu minutach chwycić wahadło w obie dłonie i wychylić kolejno w lewą i prawą stronę, następnie puścić delikatnie; czynność tą należy powtórzyć kilkukrotnie - zegar zaczyna chodzić; b) zegar śpieszy się - należy wydłużyć wahadło, w tym celu odkręcamy (w lewo) śrubkę na jego dolnym końcu. Obroty w lewo opóźniają chód zegara. c) zegar spóźnia się - należy skrócić wahadło, w tym celu wkręcamy (w prawo) śrubkę na dolnym końcu wahadła. Obroty w prawo przyspieszają chód zegara. 28

28 d) zegar zatrzymuje się, gdy ciężarki znajdują się na poziomie soczewki wahadła zegar jest zbytnio pochylony do przodu, należy zegar ponownie wypoziomować; e) zegar wybija inną liczbę godzin niż wskazuje to wskazówka godzinowa - w trakcie ustawiania godziny przypadkowo została przemieszczona wskazówka godzinowa. Należy odsłuchać którą godzinę wybija zegar, a następnie przytrzymując wskazówkę minutową przesunąć wskazówkę godzinową na tę godzinę, którą wybił zegar; f) wybrana została funkcja AUTOMATYCZNEGO WYŁĄCZENIA NOCNEGO KURANTA I GONGU GODZINOWEGO, a zegar nie wygrywa kurantów i nie wybija godzin w dzień, wygrywa kurant i wybija godziny w nocy - należy dokonać obrotu wskazówkami o 12 godzin, obracając wskazówką minutową zgodnie z ruchem wskazówek zegara; 29

29 SK017 Kieninger; (Wiktor 100-SK017, Klaudiusz 106- SK017, Leszek 109- SK017, Aleksander 115- SK017) Charakterystyka. a) mechaniczny 8-dobowy mechanizm zegarowy z kurantem kwadransowym wygrywającym hejnał Westminster, gongiem godzinowym, wyłącznikiem kuranta i gongu godzinowego, tarczą faz księżyca oraz automatycznym wyłącznikiem kuranta i gongu godzinowego; b) mechanizm napędzany jest przy pomocy trzech ciężarków na łańcuchach środkowy ciężarek napędza mechanizm chodu, prawy ciężarek napędza mechanizm wygrywania kuranta Westminster, a lewy mechanizm wybijania godzin; c) mechanizm ten co kwadrans wygrywa część hejnału Westminster; 15 minut po każdej godzinie pierwszą ćwiartkę 4 dźwięki (1 takt), 30 minut po każdej godzinie 8 dźwięków (2 takty), 45 minut po każdej godzinie 12 dźwięków (3 takty), o pełnej godzinie wygrywa cały kurant 16 dźwięków (4 takty) oraz wybija liczbę godzin przy pomocy sygnału Bim-Bam ; d) mechanizm ten posiada funkcję wyłączenia kuranta i gongu godzinowego oraz funkcję automatycznego wyłączenia nocnego kuranta i gongu godzinowego; e) mechanizm posiada funkcję tarczy faz księżyca kalendarza księżycowego; polega on na tym, że raz ustawiona faza księżyca zmienia się wraz z upływem czasu odwzorowując kolejne fazy księżyca na niebie; f) objaśnienia symboli na tarczy po stronie prawej zegarów z mechanizmami SKO17 Kieninger: Silent mechanizm nie wygrywa kuranta ani nie wybija godzin przez całą dobę. Night off automatyczne wyłączenie nocne kuranta i gongu godzinowego zegar ostatni raz bije o 21:45 i rozpoczyna wybijanie godzin oraz wygrywanie kuranta dopiero o godzinie 07:15. Strike zegar wygrywa kurant i wybija godziny przez całą dobę. Uruchomienie, proszę wykonać następujące czynności: a) przy pomocy czterech gwintowanych nóżek, znajdujących się na spodniej stronie obudowy zegara należy ją wypoziomować i sprawdzić pionowe ustawienie obudowy; b) uwolnić młotki oraz łańcuchy z mocowań zabezpieczających; c) zawiesić wahadło na pośredniej jego części znajdującej się przy mechanizmie; czynność tą najlepiej wykonywać przy otwartym panelu górnej szafki; Wkładamy wahadło przez środkowe drzwiczki i przesuwamy w górę skrzynki, tam chwytamy je drugą ręką przez otwór górnej skrzynki i zawieszamy na części pośredniej wahadła; d) zawiesić ciężary chwytając przez miękki i suchy materiał, zgodnie z oznaczeniami na spodniej ich stronie (L - lewy, P - prawy, Ś - środkowy); e) podciągnąć ciężarki; chwytając jedną dłonią za łańcuch powyżej ciężarka, a drugą za wolny koniec łańcucha; z umiarkowaną siłą jednocześnie ciągnąć łańcuch i podnosić ciężarek ku górze; f) by państwa zegar zaczął chodzić chwytamy wahadło w obie dłonie i wychylamy 30
