SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH UPROSZCZONA

Transkrypt

1 DLA ZADANIA: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH UPROSZCZONA Załącznik nr 9 Wykonanie remontu sal lekcyjnych Nr 5, 6, i 7 oraz rekreacji w Szkole Podstawowej Nr 1 w Barlinku CPV PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1. Przedmiot specyfikacji Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące realizacji robót związanych z wykonaniem zadania pn: Wykonanie remontu sal lekcyjnych Nr 5, 6, i 7 oraz rekreacji w Szkole Podstawowej Nr 1 w Barlinku 1.2. Nazwy i kody wg Wspólnego Słownika Zamówień (CPV) 1. branża ogólnobudowlana CPV Roboty przygotowawcze CPV Wykonanie tynków CPV Roboty izolacyjne CPV Posadzki CPV Pokrywanie podłóg i ścian CPV Roboty malarskie CPV Układanie płytek ceramicznych na podłogach i ścianach CPV Betonowanie CPV Roboty w zakresie usuwania gruzu CPV Roboty budowlane wykończeniowe, pozostałe CPV Roboty w zakresie wymiany ciepłej i zimnej wody CPV Roboty elektryczne CPV Zakres stosowania specyfikacji. Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót: 1. Robotami remontowymi objęte są następujące pomieszczenia w zakresie: a). sala lekcyjna nr 5 str. 1

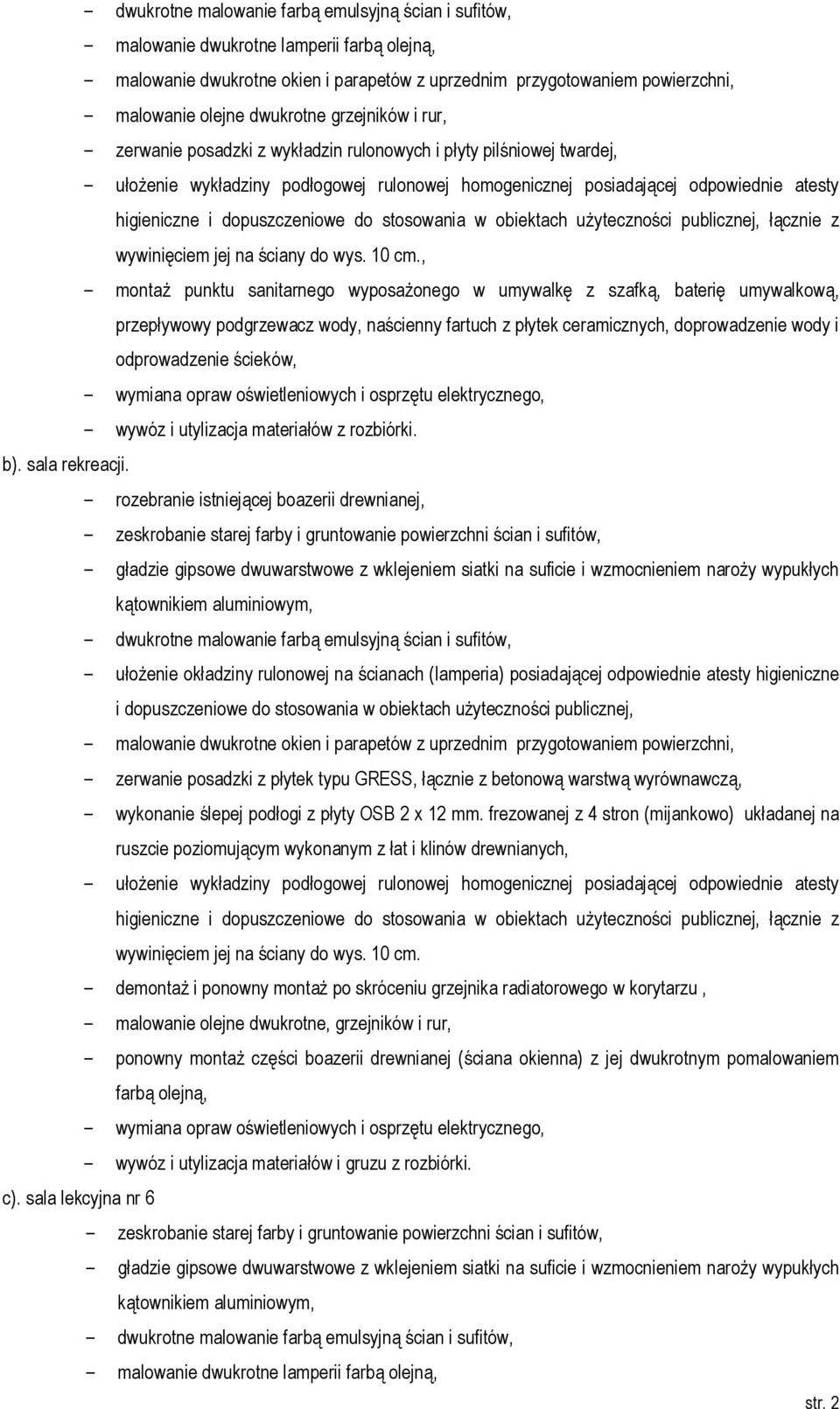

2 - dwukrotne malowanie farbą emulsyjną ścian i sufitów, - malowanie dwukrotne lamperii farbą olejną, - malowanie dwukrotne okien i parapetów z uprzednim przygotowaniem powierzchni, - malowanie olejne dwukrotne grzejników i rur, - zerwanie posadzki z wykładzin rulonowych i płyty pilśniowej twardej, - ułożenie wykładziny podłogowej rulonowej homogenicznej posiadającej odpowiednie atesty higieniczne i dopuszczeniowe do stosowania w obiektach użyteczności publicznej, łącznie z wywinięciem jej na ściany do wys. 10 cm., - montaż punktu sanitarnego wyposażonego w umywalkę z szafką, baterię umywalkową, przepływowy podgrzewacz wody, naścienny fartuch z płytek ceramicznych, doprowadzenie wody i odprowadzenie ścieków, - wymiana opraw oświetleniowych i osprzętu elektrycznego, - wywóz i utylizacja materiałów z rozbiórki. b). sala rekreacji. - rozebranie istniejącej boazerii drewnianej, - dwukrotne malowanie farbą emulsyjną ścian i sufitów, - ułożenie okładziny rulonowej na ścianach (lamperia) posiadającej odpowiednie atesty higieniczne i dopuszczeniowe do stosowania w obiektach użyteczności publicznej, - malowanie dwukrotne okien i parapetów z uprzednim przygotowaniem powierzchni, - zerwanie posadzki z płytek typu GRESS, łącznie z betonową warstwą wyrównawczą, - wykonanie ślepej podłogi z płyty OSB 2 x 12 mm. frezowanej z 4 stron (mijankowo) układanej na ruszcie poziomującym wykonanym z łat i klinów drewnianych, - ułożenie wykładziny podłogowej rulonowej homogenicznej posiadającej odpowiednie atesty higieniczne i dopuszczeniowe do stosowania w obiektach użyteczności publicznej, łącznie z wywinięciem jej na ściany do wys. 10 cm. - demontaż i ponowny montaż po skróceniu grzejnika radiatorowego w korytarzu, - malowanie olejne dwukrotne, grzejników i rur, - ponowny montaż części boazerii drewnianej (ściana okienna) z jej dwukrotnym pomalowaniem farbą olejną, - wymiana opraw oświetleniowych i osprzętu elektrycznego, - wywóz i utylizacja materiałów i gruzu z rozbiórki. c). sala lekcyjna nr 6 - dwukrotne malowanie farbą emulsyjną ścian i sufitów, - malowanie dwukrotne lamperii farbą olejną, str. 2

3 - malowanie dwukrotne okien i parapetów z uprzednim przygotowaniem powierzchni, - malowanie olejne dwukrotne grzejników i rur, - zerwanie posadzki z wykładzin rulonowych i płyty pilśniowej twardej, - ułożenie wykładziny podłogowej rulonowej homogenicznej posiadającej odpowiednie atesty higieniczne i dopuszczeniowe do stosowania w obiektach użyteczności publicznej, łącznie z wywinięciem jej na ściany do wys. 10 cm., - montaż punktu sanitarnego wyposażonego w umywalkę z szafką, baterię umywalkową, przepływowy podgrzewacz wody, naścienny fartuch z płytek ceramicznych, doprowadzenie wody i odprowadzenie ścieków, - wywóz i utylizacja materiałów z rozbiórki. d). sala lekcyjna Nr 7 - dwukrotne malowanie farbą emulsyjną ścian i sufitów, - malowanie dwukrotne lamperii farbą olejną, - malowanie dwukrotne okien i parapetów z uprzednim przygotowaniem powierzchni, - malowanie olejne dwukrotne grzejników i rur, - wymiana przewodów elektrycznych i osprzętu elektrycznego, łącznie z wykuciem bruzd, - wywóz i utylizacja materiałów z rozbiórki. Szczegółowy zakres robót i przedmiary uwzględniono w dokumentacji kosztorysowej Wymagania dotyczące wykonania robót Wykonawca jest odpowiedzialny za jakość wykonania robót oraz zgodność ich wykonania z umową, przedmiarem i SST. Posiada niezbędną wiedzę, doświadczenie i odpowiednie uprawnienia oraz certyfikaty i dysponuje potencjałem technicznym i osobami zdolnymi do wykonania zamówienia. Znajduje się w sytuacji ekonomicznej i finansowej zapewniającej wykonanie zamówienia. Nie podlega wykluczeniu z postępowania o udzielenie zamówienia (art. 24 ust. 1 i 2 Ustawy) MATERIAŁY Zastosowane materiały budowlane powinny posiadać atest higieniczny, certyfikaty, oceny higieniczne i aprobaty techniczne zgodne z PN. Materiały do wykonania posadzek, farby i lakiery oraz osprzęt sanitarny i elektryczny powinny posiadać atesty do zastosowań w budynkach użyteczności publicznej SPRZĘT Rodzaj sprzętu użytego do wykonania zadania pozostawia się do decyzji wykonawcy, jednak musi on odpowiadać przyjętej technologii i być zgodny z przepisami BHP 4.0. TRANSPORT str. 3

4 Dostawa materiałów i wywóz materiałów z rozbiórki odbywać się będzie samochodami skrzyniowymi. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przep. bhp oraz przepisami o ruchu drogowym WYKONANIE ROBÓT Przed przystąpieniem do wykonania robót budowlanych i instalacyjnych należy przeprowadzić wizje obiektów i ustalić z Inspektorem Nadzoru sposób wykonania i rodzaj zastosowanych materiałów. Przy wykonaniu robót remontowych należy zwrócić szczególną uwagę na to aby nie uszkodzić elementów wyposażenia sal lekcyjnych i rekreacji nie podlegających remontowi. Przed wykonaniem robót remontowych należy odpowiednio zabezpieczyć i oznakować obszar robót remontowych KONTROLA JAKOŚCI ROBÓT. Kontrola jakości robót polega na sprawdzeniu: - sprawdzeniu wizualnej jakości wykonanych robot remontowych. - jakości zastosowanych materiałów. - zgodności zakresu robot remontowych z przedmiarem robót OBMIAR ROBÓT Jednostkami obmiaru są jednostki zgodne z przedmiarem ofertowym dla danej pozycji robót. Ilość robót określa się na podstawie przedmiaru robót z uwzględnieniem zmian zaaprobowanych przez Inspektora nadzoru i sprawdzonych w naturze ODBIÓR ROBÓT 8.1. Odbiór częściowy W przypadku wykonywania robót zanikających (przewody, rury, itp.) należy dokonać ich częściowego odbioru. Jeżeli wszystkie pomiary i badania dały wynik pozytywny można uznać roboty za wykonane prawidłowo, tj. zgodnie z dokumentacją oraz ST i zezwolić na przystąpienie do dalszych prac. Jeżeli chociaż jeden wynik badania jest negatywny roboty nie powinny zostać odebrane. W takim przypadku należy ustalić zakres prac i rodzaje materiałów koniecznych do usunięcia nieprawidłowości. Po wykonaniu ustalonego zakresu prac należy ponownie przeprowadzić badanie. Wszystkie ustalenia związane z dokonanym odbiorem robót ulegających zakryciu oraz materiałów należy zapisać w dzienniku budowy lub protokole podpisanym przez przedstawicieli inwestora (inspektor nadzoru) i wykonawcy (kierownik budowy) Odbiór ostateczny (końcowy) Odbiór końcowy stanowi ostateczną ocenę rzeczywistego wykonania robót w odniesieniu do ich zakresu (ilości), jakości i zgodności z dokumentacją (przedmiar, SST, ustalenia Inspektora Nadzoru). Odbiór ostateczny przeprowadza komisja powołana przez zamawiającego, na podstawie przedłożonych dokumentów, wyników badań oraz dokonanej oceny wizualnej. Wykonawca robót obowiązany jest przedłożyć komisji następujące dokumenty: str. 4

5 - dokumentację powykonawczą robót, - książki obmiarów z zapisami dokonywanymi w toku prowadzonych robót, - dokumenty świadczące o dopuszczeniu do obrotu i powszechnego zastosowania użytych materiałów i sprzętu, (atesty, świadectwa dopuszczenia, i.t.p) - instrukcje producentów dotyczące zastosowanych urządzeń, W toku odbioru komisja obowiązana jest zapoznać się z przedłożonymi dokumentami, przeprowadzić badania zgodnie z wytycznymi podanymi w pkt. 6 niniejszej ST oraz dokonać oceny wizualnej. Roboty powinny być odebrane, jeżeli wszystkie wyniki badań są pozytywne, a dostarczone przez wykonawcę dokumenty są kompletne i prawidłowe pod względem merytorycznym. Jeżeli roboty nie spełniają wymaganych norm jakościowych należy przyjąć jedno z następujących rozwiązań: - jeżeli to możliwe należy ustalić zakres prac korygujących, usunąć niezgodności z wymaganiami określonymi w SST i przedstawić ponownie do odbioru, - w przypadku, gdy nie są możliwe podane wyżej rozwiązania wykonawca zobowiązany jest do usunięcia wadliwie wykonanych robót, wykonać je ponownie i powtórnie zgłosić do odbioru. W przypadku niekompletności dokumentów odbiór może być dokonany po ich uzupełnieniu. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli zamawiającego i wykonawcy. Protokół powinien zawierać: - ustalenia podjęte w trakcie prac komisji, - wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, - stwierdzenie zgodności lub niezgodności wykonania robót remontowych z zamówieniem. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy zamawiającym a wykonawcą Odbiór po upływie okresu rękojmi i gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu remontowanych elementów i instalacji po użytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji jest dokonywany na podstawie oceny, z uwzględnieniem zasad opisanych w pkt Odbiór ostateczny (końcowy)". Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej, negatywny do dokonania potrąceń wynikających z obniżonej jakości robót. Przed upływem okresu gwarancyjnego zamawiający powinien zgłosić wykonawcy wszystkie zauważone wady w wykonanych robotach PŁATNOŚCI Rozliczenie robót może być dokonane jednorazowo po wykonaniu pełnego zakresu robót i po dokonaniu odbioru końcowego robót. Ostateczne rozliczenie umowy pomiędzy zamawiającym a wykonawcą następuje po dokonaniu odbioru pogwarancyjnego. str. 5

6 Podstawą rozliczenia oraz płatności wykonanego i odebranego zakresu robót stanowi wartość tych robót obliczona na podstawie: - określonych w dokumentach umownych (ofercie) cen jednostkowych i ilości robót zaakceptowanych przez zamawiającego lub - ustalonej w umowie kwoty ryczałtowej za określony zakres robót. Ceny jednostkowe wykonania robót lub kwoty ryczałtowe obejmujące roboty uwzględniają: - przygotowanie stanowiska roboczego, - dostarczenie materiałów, narzędzi i sprzętu, - obsługę sprzętu nieposiadającego etatowej obsługi, - ustawienie i przestawienie drabin oraz lekkich rusztowań przestawnych umożliwiających wykonanie robót na wysokości, od poziomu podłogi lub terenu, - zabezpieczenie podłóg i elementów mogących ulec uszkodzeniu. - wykonanie prac instalacyjnych, - usunięcie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie wykonywania robót, - oczyszczenie miejsca pracy z materiałów zabezpieczających oraz oczyszczenie miejsc wykonywania robót, - likwidację stanowiska roboczego. W kwotach ryczałtowych ujęte są również koszty montażu, demontażu i pracy rusztowań lub urządzeń podnośnikowych niezbędnych do wykonania robót na wysokości ponad 5 m od poziomu podłogi lub terenu. 10. INFORMACJA DOTYCZACA BEZPIECZENSTWA I OCHRONY ZDROWIA Należy zwrócić szczególna uwagę na : 1. Roboty budowlane, których charakter, organizacja oraz miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia młodzieży szkolnej i pracowników szkoły, głownie podczas prac transportowych i korzystania ze sprzętu podręcznego. 2. Roboty wykonywane w obrębie wymienianych przewodów elektrycznych i osprzętu elektrycznego. Ze względu na publiczny charakter obiektu należy zachować szczególną ostrożność i zabezpieczyć teren budowy przed dostępem osób nieupoważnionych w trakcie wykonywania robót budowlanych. 1. Roboty objęte niniejszym zakresem muszą być prowadzone pod nadzorem uprawnionego kierownika robót. 2. Na poszczególnych stanowiskach przeprowadzić indywidualny instruktaż. 3. Na budowie nie przewiduje sie działania substancji: o Chemicznych o biologicznie czynnych o wytwarzających promieniowanie jonizujące zagrażające bezpieczeństwu lub zdrowiu ludzi. W trakcie robót należy przestrzegać warunków zawartych w ogólnej instrukcji bhp dla robót budowlano montażowych ze szczególnym naciskiem na prowadzenie szkoleń pracowników przed rozpoczęciem poszczególnych rodzajów robót tzw. szkolenia stanowiskowe. Wszelkie materiały wbudowywane podczas remontu muszą posiadać odpowiednie atesty, deklaracje zgodności, itp. dopuszczające je do używania. str. 6

7 Wszelki sprzęt drobny (elektronarzędzia) musi byż wyposażony w wyłączniki przeciążeniowe, posiadać odpowiednie zabezpieczenia i być stale zabezpieczony tak, aby nie stanowił zagrożenia dla młodzieży szkolnej i innych osób postronnych UWAGA Wszystkie roboty budowlane i instalacyjne wykonać pod ścisłym nadzorem technicznym, zgodnie z Polskimi Normami i obowiązującymi przepisami budowlanymi oraz zgodnie ze sztuka budowlana NORMY PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. PN-89/B Wyroby lakierowe. Pakowanie, przechowywanie i transport. PN-EN ISO 2409:1999 Farby i lakiery. PN-EN 13300:2002 Farby i lakiery. Wodne wyroby lakierowe i syst. powłokowe na wewnętrzne ściany i sufity. Klasyfikacja. PN-C-81607:1998 Emalie olejno-żywiczne, ftalowe, ftalowe modyfikowane i ftalowe polimeryzowane styrenowe. PN-C-81800:1998 Lakiery olejno-żywiczne, ftalowe modyfikowane i ftalowe polimeryzowane styrenowe. PN-C-81801:1997 Lakiery nitrocelulozowe. PN-C-81802:2002 Lakiery wodorozcieńczalne stosowane wewnątrz. PN-C-81901:2002 Farby olejne i alkidowe. PN-C-81914:2002 Farby dyspersyjne stosowane wewnątrz. PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. PN-EN 13813: Podkłady podłogowe oraz materiały do ich wykonania. Materiały Właściwości i wymagania PN-77/B Materiały izolacji przeciwwilgociowej INNE DOKUMENTY I INSTRUKCJE - Warunki techniczne wykonania i odbioru robót budowlano-montażowych (tom I, część 4) Arkady, Warszawa 1994 r. - Warunki techniczne wykonania i odbioru robót budowlanych ITB część B: Roboty wykończeniowe. Zeszyt 4: Powłoki malarskie zewnętrzne i wewnętrzne. Warszawa 2003 r. - Specyfikacja techniczna wykonania i odbioru robót budowlanych. Wymagania ogólne. Wydanie II, OWEOB Promocja r. Opracował: Bolesław Spychała str. 7
