Pytania i odpowiedzi

Transkrypt

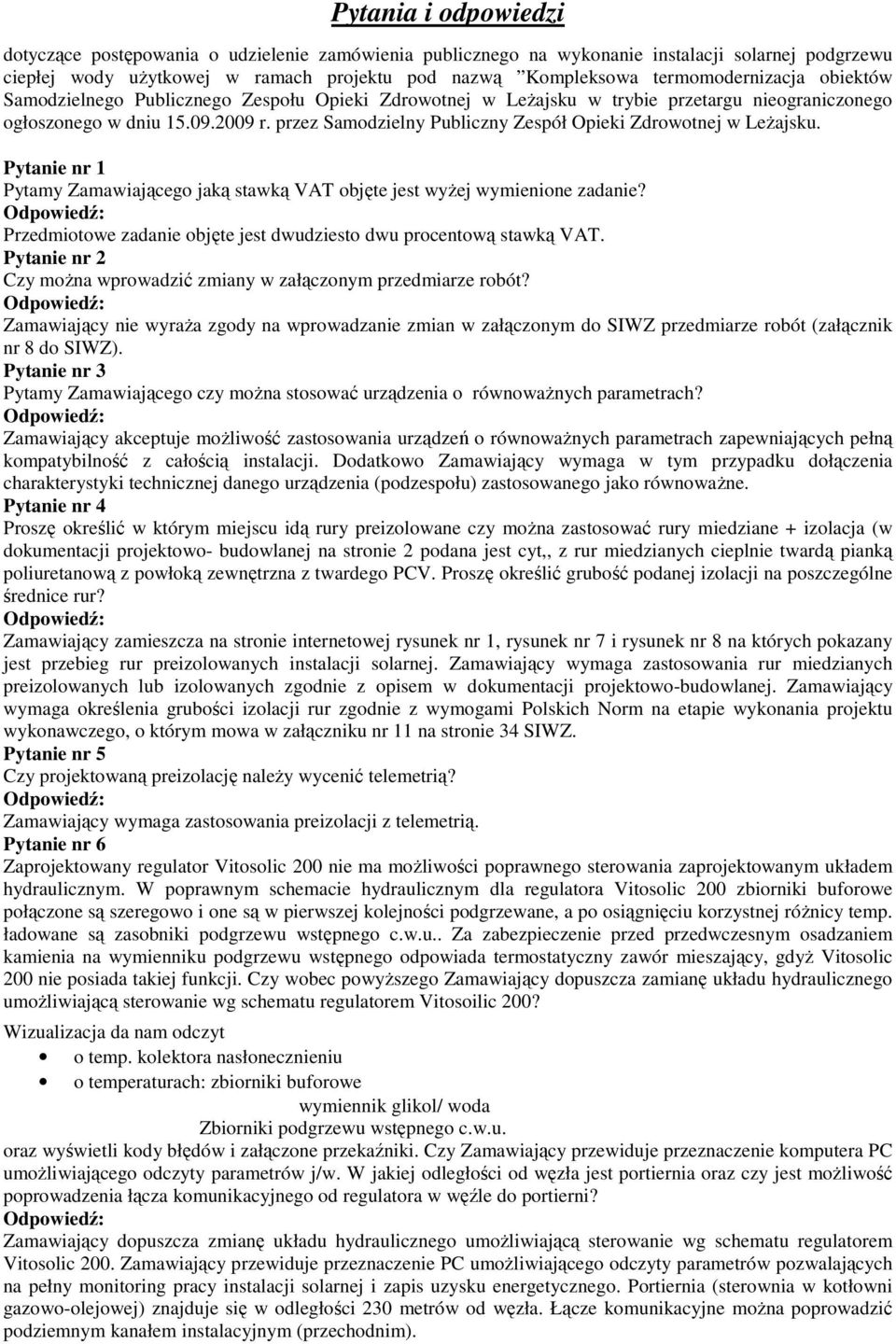

1 Pytania i odpowiedzi dotyczące postępowania o udzielenie zamówienia publicznego na wykonanie instalacji solarnej podgrzewu ciepłej wody uŝytkowej w ramach projektu pod nazwą Kompleksowa termomodernizacja obiektów Samodzielnego Publicznego Zespołu Opieki Zdrowotnej w LeŜajsku w trybie przetargu nieograniczonego ogłoszonego w dniu r. przez Samodzielny Publiczny Zespół Opieki Zdrowotnej w LeŜajsku. Pytanie nr 1 Pytamy Zamawiającego jaką stawką VAT objęte jest wyŝej wymienione zadanie? Przedmiotowe zadanie objęte jest dwudziesto dwu procentową stawką VAT. Pytanie nr 2 Czy moŝna wprowadzić zmiany w załączonym przedmiarze robót? Zamawiający nie wyraŝa zgody na wprowadzanie zmian w załączonym do SIWZ przedmiarze robót (załącznik nr 8 do SIWZ). Pytanie nr 3 Pytamy Zamawiającego czy moŝna stosować urządzenia o równowaŝnych parametrach? Zamawiający akceptuje moŝliwość zastosowania urządzeń o równowaŝnych parametrach zapewniających pełną kompatybilność z całością instalacji. Dodatkowo Zamawiający wymaga w tym przypadku dołączenia charakterystyki technicznej danego urządzenia (podzespołu) zastosowanego jako równowaŝne. Pytanie nr 4 Proszę określić w którym miejscu idą rury preizolowane czy moŝna zastosować rury miedziane + izolacja (w dokumentacji projektowo- budowlanej na stronie 2 podana jest cyt,, z rur miedzianych cieplnie twardą pianką poliuretanową z powłoką zewnętrzna z twardego PCV. Proszę określić grubość podanej izolacji na poszczególne średnice rur? Zamawiający zamieszcza na stronie internetowej rysunek nr 1, rysunek nr 7 i rysunek nr 8 na których pokazany jest przebieg rur preizolowanych instalacji solarnej. Zamawiający wymaga zastosowania rur miedzianych preizolowanych lub izolowanych zgodnie z opisem w dokumentacji projektowo-budowlanej. Zamawiający wymaga określenia grubości izolacji rur zgodnie z wymogami Polskich Norm na etapie wykonania projektu wykonawczego, o którym mowa w załączniku nr 11 na stronie 34 SIWZ. Pytanie nr 5 Czy projektowaną preizolację naleŝy wycenić telemetrią? Zamawiający wymaga zastosowania preizolacji z telemetrią. Pytanie nr 6 Zaprojektowany regulator Vitosolic 200 nie ma moŝliwości poprawnego sterowania zaprojektowanym układem hydraulicznym. W poprawnym schemacie hydraulicznym dla regulatora Vitosolic 200 zbiorniki buforowe połączone są szeregowo i one są w pierwszej kolejności podgrzewane, a po osiągnięciu korzystnej róŝnicy temp. ładowane są zasobniki podgrzewu wstępnego c.w.u.. Za zabezpieczenie przed przedwczesnym osadzaniem kamienia na wymienniku podgrzewu wstępnego odpowiada termostatyczny zawór mieszający, gdyŝ Vitosolic 200 nie posiada takiej funkcji. Czy wobec powyŝszego Zamawiający dopuszcza zamianę układu hydraulicznego umoŝliwiającą sterowanie wg schematu regulatorem Vitosoilic 200? Wizualizacja da nam odczyt o temp. kolektora nasłonecznieniu o temperaturach: zbiorniki buforowe wymiennik glikol/ woda Zbiorniki podgrzewu wstępnego c.w.u. oraz wyświetli kody błędów i załączone przekaźniki. Czy Zamawiający przewiduje przeznaczenie komputera PC umoŝliwiającego odczyty parametrów j/w. W jakiej odległości od węzła jest portiernia oraz czy jest moŝliwość poprowadzenia łącza komunikacyjnego od regulatora w węźle do portierni? Zamawiający dopuszcza zmianę układu hydraulicznego umoŝliwiającą sterowanie wg schematu regulatorem Vitosolic 200. Zamawiający przewiduje przeznaczenie PC umoŝliwiającego odczyty parametrów pozwalających na pełny monitoring pracy instalacji solarnej i zapis uzysku energetycznego. Portiernia (sterownia w kotłowni gazowo-olejowej) znajduje się w odległości 230 metrów od węzła. Łącze komunikacyjne moŝna poprowadzić podziemnym kanałem instalacyjnym (przechodnim).

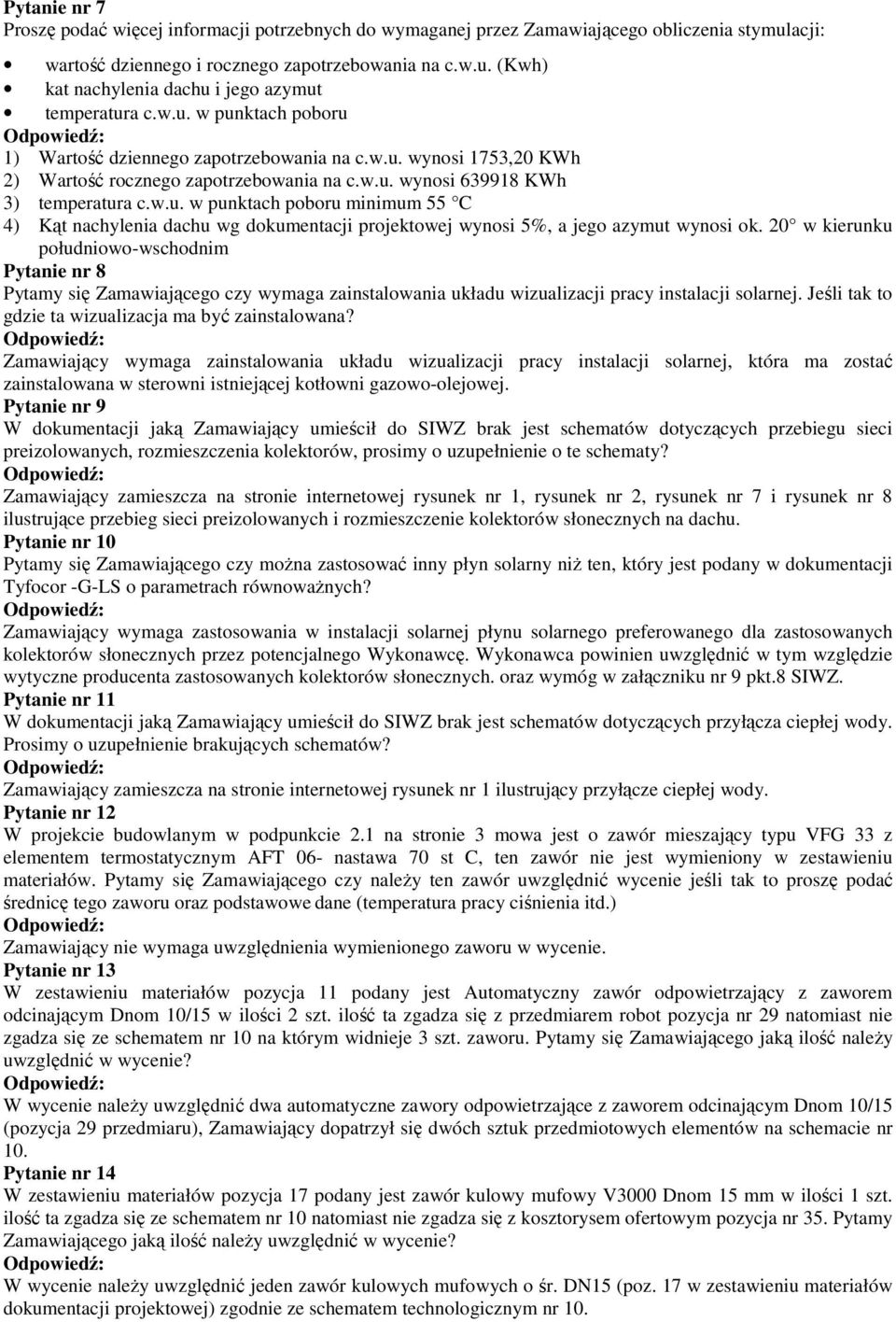

2 Pytanie nr 7 Proszę podać więcej informacji potrzebnych do wymaganej przez Zamawiającego obliczenia stymulacji: wartość dziennego i rocznego zapotrzebowania na c.w.u. (Kwh) kat nachylenia dachu i jego azymut temperatura c.w.u. w punktach poboru 1) Wartość dziennego zapotrzebowania na c.w.u. wynosi 1753,20 KWh 2) Wartość rocznego zapotrzebowania na c.w.u. wynosi KWh 3) temperatura c.w.u. w punktach poboru minimum 55 C 4) Kąt nachylenia dachu wg dokumentacji projektowej wynosi 5%, a jego azymut wynosi ok. 20 w kierunku południowo-wschodnim Pytanie nr 8 Pytamy się Zamawiającego czy wymaga zainstalowania układu wizualizacji pracy instalacji solarnej. Jeśli tak to gdzie ta wizualizacja ma być zainstalowana? Zamawiający wymaga zainstalowania układu wizualizacji pracy instalacji solarnej, która ma zostać zainstalowana w sterowni istniejącej kotłowni gazowo-olejowej. Pytanie nr 9 W dokumentacji jaką Zamawiający umieścił do SIWZ brak jest schematów dotyczących przebiegu sieci preizolowanych, rozmieszczenia kolektorów, prosimy o uzupełnienie o te schematy? Zamawiający zamieszcza na stronie internetowej rysunek nr 1, rysunek nr 2, rysunek nr 7 i rysunek nr 8 ilustrujące przebieg sieci preizolowanych i rozmieszczenie kolektorów słonecznych na dachu. Pytanie nr 10 Pytamy się Zamawiającego czy moŝna zastosować inny płyn solarny niŝ ten, który jest podany w dokumentacji Tyfocor -G-LS o parametrach równowaŝnych? Zamawiający wymaga zastosowania w instalacji solarnej płynu solarnego preferowanego dla zastosowanych kolektorów słonecznych przez potencjalnego Wykonawcę. Wykonawca powinien uwzględnić w tym względzie wytyczne producenta zastosowanych kolektorów słonecznych. oraz wymóg w załączniku nr 9 pkt.8 SIWZ. Pytanie nr 11 W dokumentacji jaką Zamawiający umieścił do SIWZ brak jest schematów dotyczących przyłącza ciepłej wody. Prosimy o uzupełnienie brakujących schematów? Zamawiający zamieszcza na stronie internetowej rysunek nr 1 ilustrujący przyłącze ciepłej wody. Pytanie nr 12 W projekcie budowlanym w podpunkcie 2.1 na stronie 3 mowa jest o zawór mieszający typu VFG 33 z elementem termostatycznym AFT 06- nastawa 70 st C, ten zawór nie jest wymieniony w zestawieniu materiałów. Pytamy się Zamawiającego czy naleŝy ten zawór uwzględnić wycenie jeśli tak to proszę podać średnicę tego zaworu oraz podstawowe dane (temperatura pracy ciśnienia itd.) Zamawiający nie wymaga uwzględnienia wymienionego zaworu w wycenie. Pytanie nr 13 W zestawieniu materiałów pozycja 11 podany jest Automatyczny zawór odpowietrzający z zaworem odcinającym Dnom 10/15 w ilości 2 szt. ilość ta zgadza się z przedmiarem robot pozycja nr 29 natomiast nie zgadza się ze schematem nr 10 na którym widnieje 3 szt. zaworu. Pytamy się Zamawiającego jaką ilość naleŝy uwzględnić w wycenie? W wycenie naleŝy uwzględnić dwa automatyczne zawory odpowietrzające z zaworem odcinającym Dnom 10/15 (pozycja 29 przedmiaru), Zamawiający dopatrzył się dwóch sztuk przedmiotowych elementów na schemacie nr 10. Pytanie nr 14 W zestawieniu materiałów pozycja 17 podany jest zawór kulowy mufowy V3000 Dnom 15 mm w ilości 1 szt. ilość ta zgadza się ze schematem nr 10 natomiast nie zgadza się z kosztorysem ofertowym pozycja nr 35. Pytamy Zamawiającego jaką ilość naleŝy uwzględnić w wycenie? W wycenie naleŝy uwzględnić jeden zawór kulowych mufowych o śr. DN15 (poz. 17 w zestawieniu materiałów dokumentacji projektowej) zgodnie ze schematem technologicznym nr 10.

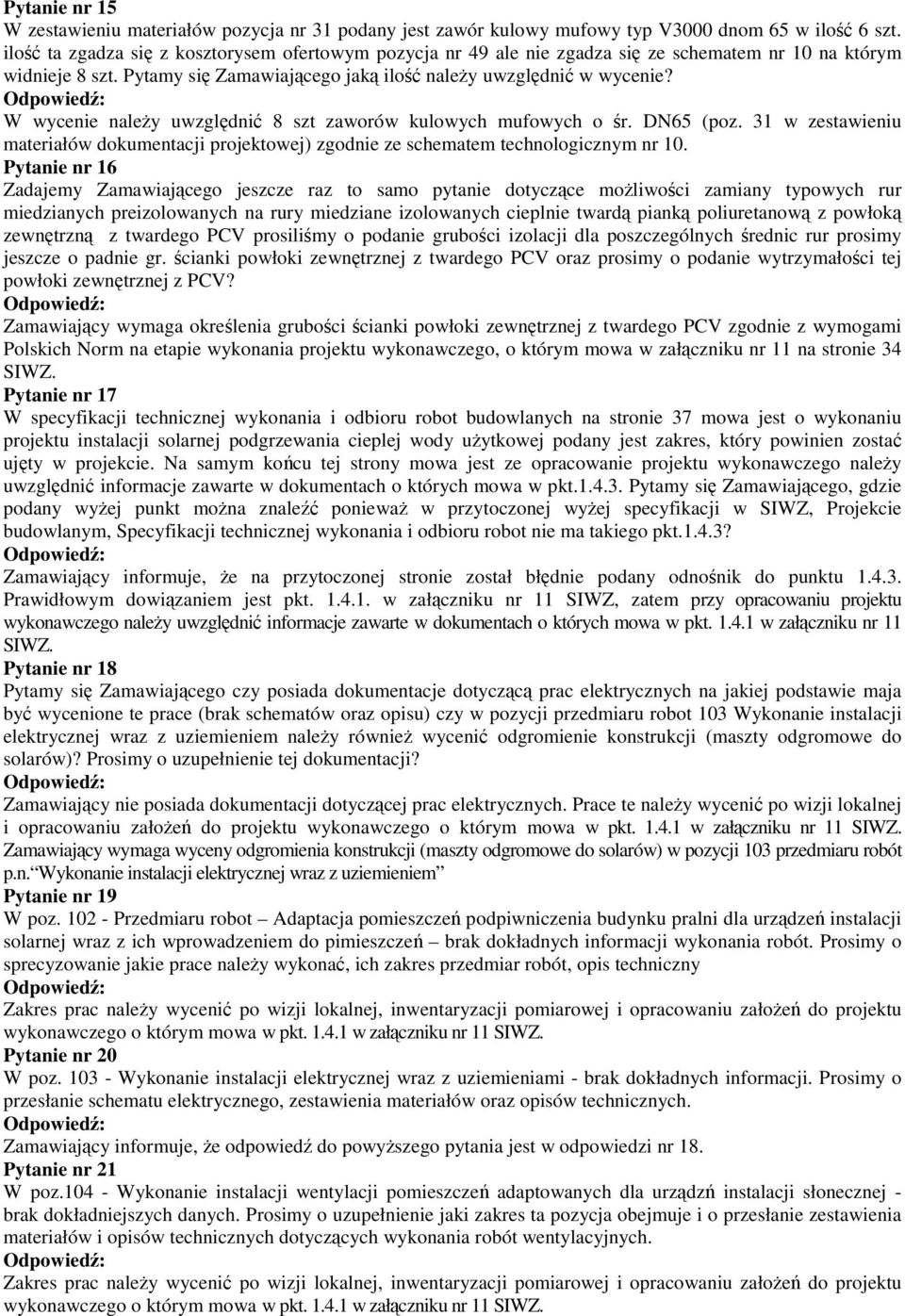

3 Pytanie nr 15 W zestawieniu materiałów pozycja nr 31 podany jest zawór kulowy mufowy typ V3000 dnom 65 w ilość 6 szt. ilość ta zgadza się z kosztorysem ofertowym pozycja nr 49 ale nie zgadza się ze schematem nr 10 na którym widnieje 8 szt. Pytamy się Zamawiającego jaką ilość naleŝy uwzględnić w wycenie? W wycenie naleŝy uwzględnić 8 szt zaworów kulowych mufowych o śr. DN65 (poz. 31 w zestawieniu materiałów dokumentacji projektowej) zgodnie ze schematem technologicznym nr 10. Pytanie nr 16 Zadajemy Zamawiającego jeszcze raz to samo pytanie dotyczące moŝliwości zamiany typowych rur miedzianych preizolowanych na rury miedziane izolowanych cieplnie twardą pianką poliuretanową z powłoką zewnętrzną z twardego PCV prosiliśmy o podanie grubości izolacji dla poszczególnych średnic rur prosimy jeszcze o padnie gr. ścianki powłoki zewnętrznej z twardego PCV oraz prosimy o podanie wytrzymałości tej powłoki zewnętrznej z PCV? Zamawiający wymaga określenia grubości ścianki powłoki zewnętrznej z twardego PCV zgodnie z wymogami Polskich Norm na etapie wykonania projektu wykonawczego, o którym mowa w załączniku nr 11 na stronie 34 SIWZ. Pytanie nr 17 W specyfikacji technicznej wykonania i odbioru robot budowlanych na stronie 37 mowa jest o wykonaniu projektu instalacji solarnej podgrzewania cieplej wody uŝytkowej podany jest zakres, który powinien zostać ujęty w projekcie. Na samym końcu tej strony mowa jest ze opracowanie projektu wykonawczego naleŝy uwzględnić informacje zawarte w dokumentach o których mowa w pkt Pytamy się Zamawiającego, gdzie podany wyŝej punkt moŝna znaleźć poniewaŝ w przytoczonej wyŝej specyfikacji w SIWZ, Projekcie budowlanym, Specyfikacji technicznej wykonania i odbioru robot nie ma takiego pkt.1.4.3? Zamawiający informuje, Ŝe na przytoczonej stronie został błędnie podany odnośnik do punktu Prawidłowym dowiązaniem jest pkt w załączniku nr 11 SIWZ, zatem przy opracowaniu projektu wykonawczego naleŝy uwzględnić informacje zawarte w dokumentach o których mowa w pkt w załączniku nr 11 SIWZ. Pytanie nr 18 Pytamy się Zamawiającego czy posiada dokumentacje dotyczącą prac elektrycznych na jakiej podstawie maja być wycenione te prace (brak schematów oraz opisu) czy w pozycji przedmiaru robot 103 Wykonanie instalacji elektrycznej wraz z uziemieniem naleŝy równieŝ wycenić odgromienie konstrukcji (maszty odgromowe do solarów)? Prosimy o uzupełnienie tej dokumentacji? Zamawiający nie posiada dokumentacji dotyczącej prac elektrycznych. Prace te naleŝy wycenić po wizji lokalnej i opracowaniu załoŝeń do projektu wykonawczego o którym mowa w pkt w załączniku nr 11 SIWZ. Zamawiający wymaga wyceny odgromienia konstrukcji (maszty odgromowe do solarów) w pozycji 103 przedmiaru robót p.n. Wykonanie instalacji elektrycznej wraz z uziemieniem Pytanie nr 19 W poz Przedmiaru robot Adaptacja pomieszczeń podpiwniczenia budynku pralni dla urządzeń instalacji solarnej wraz z ich wprowadzeniem do pimieszczeń brak dokładnych informacji wykonania robót. Prosimy o sprecyzowanie jakie prace naleŝy wykonać, ich zakres przedmiar robót, opis techniczny Zakres prac naleŝy wycenić po wizji lokalnej, inwentaryzacji pomiarowej i opracowaniu załoŝeń do projektu wykonawczego o którym mowa w pkt w załączniku nr 11 SIWZ. Pytanie nr 20 W poz Wykonanie instalacji elektrycznej wraz z uziemieniami - brak dokładnych informacji. Prosimy o przesłanie schematu elektrycznego, zestawienia materiałów oraz opisów technicznych. Zamawiający informuje, Ŝe odpowiedź do powyŝszego pytania jest w odpowiedzi nr 18. Pytanie nr 21 W poz Wykonanie instalacji wentylacji pomieszczeń adaptowanych dla urządzń instalacji słonecznej - brak dokładniejszych danych. Prosimy o uzupełnienie jaki zakres ta pozycja obejmuje i o przesłanie zestawienia materiałów i opisów technicznych dotyczących wykonania robót wentylacyjnych. Zakres prac naleŝy wycenić po wizji lokalnej, inwentaryzacji pomiarowej i opracowaniu załoŝeń do projektu wykonawczego o którym mowa w pkt w załączniku nr 11 SIWZ.

4 Pytanie nr 22 W poz Wykonanie układu automatykiyki kontrolno-pomiarowej wraz z systemem wizualizacji i rejestrowania pracy instalacji solarnej - brak szczegółów. Prosimy o załączenie schematu i opisu technicznego. Zakres prac naleŝy wycenić po wizji lokalnej i opracowaniu załoŝeń do projektu wykonawczego o którym mowa w pkt w załączniku nr 11 SIWZ, uwzględniając uwagi w odpowiedzi do pytania nr 6. Pytanie nr 23 Prosimy o podanie jakiego typu lub producenta maty budowlanej naleŝy uŝyć pod posadowienie kolektorów (poz. 7 - przedmiaru robot) i czy jest konieczne zastosowanie tej maty. Zamawiający nie wymaga wyceny poz.7 przedmiaru robót stanowiącego załącznik nr 8 do SIWZ, a tym samym nie widzi konieczności zastosowania wyŝej wymienionej maty budowlanej. Pytanie nr 24 Prosimy o wyjaśnienie czy konieczne jest zastosowanie poduszek Ŝelbetowych dla zestawów wsporczych kolektorów. JeŜeli tak, to prosimy o podanie ich wymiarów. Zamawiający nie wymaga wyceny poz.8 przedmiaru robót stanowiącego załącznik nr 8 do SIWZ, a tym samym nie widzi konieczności zastosowania wyŝej wymienionych poduszek Ŝelbetowych dla zestawów wsporczych kolektorów słonecznych. Pytanie nr 25 W związku zapisami rozdziału III SIWZ, w którym określony został termin wykonania zamówienia: 90 dni od dnia podpisania umowy, proszę o wyjaśnienie jak Zamawiający zamierza ustosunkować się do sytuacji, w której z powodów niezaleŝnych od Wykonawców np.: warunki atmosferyczne, uniemoŝliwiające prowadzenie prac na dachu nie zostanie dochowany termin umowy? Czy w takiej sytuacji Zamawiający dokona aneksem przedłuŝenia terminu umownego. Załączony do SIWZ projekt umowy nie przewiduje takiej sytuacji. Zamawiający wprowadza do załącznika Nr 7 Projekt umowy do 8 dodatkowy pkt. 4 o brzmieniu: Niekorzystnych warunków atmosferycznych uniemoŝliwiających wykonywanie robót. Pytanie nr 26 Prosimy o sprecyzowanie pkt. 1.6 z rozdziału IV SIWZ, mówiącego o wykonaniu co najmniej jednej roboty budowlanej odpowiadającej swoim rodzajem robotom budowlanym stanowiącym przedmiot zamówienia o wartości nie mniejszej niŝ złotych. Przedmiotem zamówienia jest wykonanie instalacji kolektorów słonecznych, w związku z tym czy wykaz i referencje mają dotyczyć wykonania co najmniej jednej instalacji kolektorów słonecznych o wartości nie mniejszej niŝ złotych. Wykaz i referencje mają dotyczyć zamontowania kolektorów słonecznych wraz z wykonaniem instalacji solarnej. Pytanie nr 27 Zgodnie z opisem technicznym rurociągi nad powierzchnią dachu naleŝy wykonać z rur miedzianych preizolowanych bądź z rur miedzianych izolowanych cieplnie twardą pianką poliuretanową z powłoką zewnętrzną z PVC. Wobec powyŝszego prosimy o informacje czy moŝna zastosować rury miedziane izolowane cieplnie twardą pianką poliuretanową z powłoką zewnętrzną z PVC (prosimy o podanie gr. izolacji) a nie jak podano w przedmiarze robot rurociągi miedziane preizolowane. Prosimy o informacje czy naleŝy zastosować rurociągi preizolowane z instalacją alarmową czy bez instalacji alarmowej. Zamawiający podał odpowiedź do powyŝszego pytania w odpowiedzi do pytania nr 4 i odpowiedzi do pytania nr 5. Pytanie nr 28 JeŜeli naleŝy zastosować rurociągi miedziane preizolowane to dla - poz.52,53, 54, 55, 56, 57, 58 przedmiaru robot -rurociągi miedziane preizolowane o śr. zewn. 89/160mm, 70/140mm, 54/125mm, 42/110mm, 35/90mm, 28/90mm, 22/90mm - prosimy o podanie ilości kolan, ilości trójników i innych kształtek, ilości muf, zakończenia izolacji, tulei dla przejść przez ściany - dla poszczególnych średnic, Prosimy o uzupełnienie przedmiaru robot o brakujące materiały. Zakres prac naleŝy wycenić po wizji lokalnej, inwentaryzacji pomiarowej i opracowaniu załoŝeń do projektu wykonawczego o którym mowa w pkt w załączniku nr 11 SIWZ.

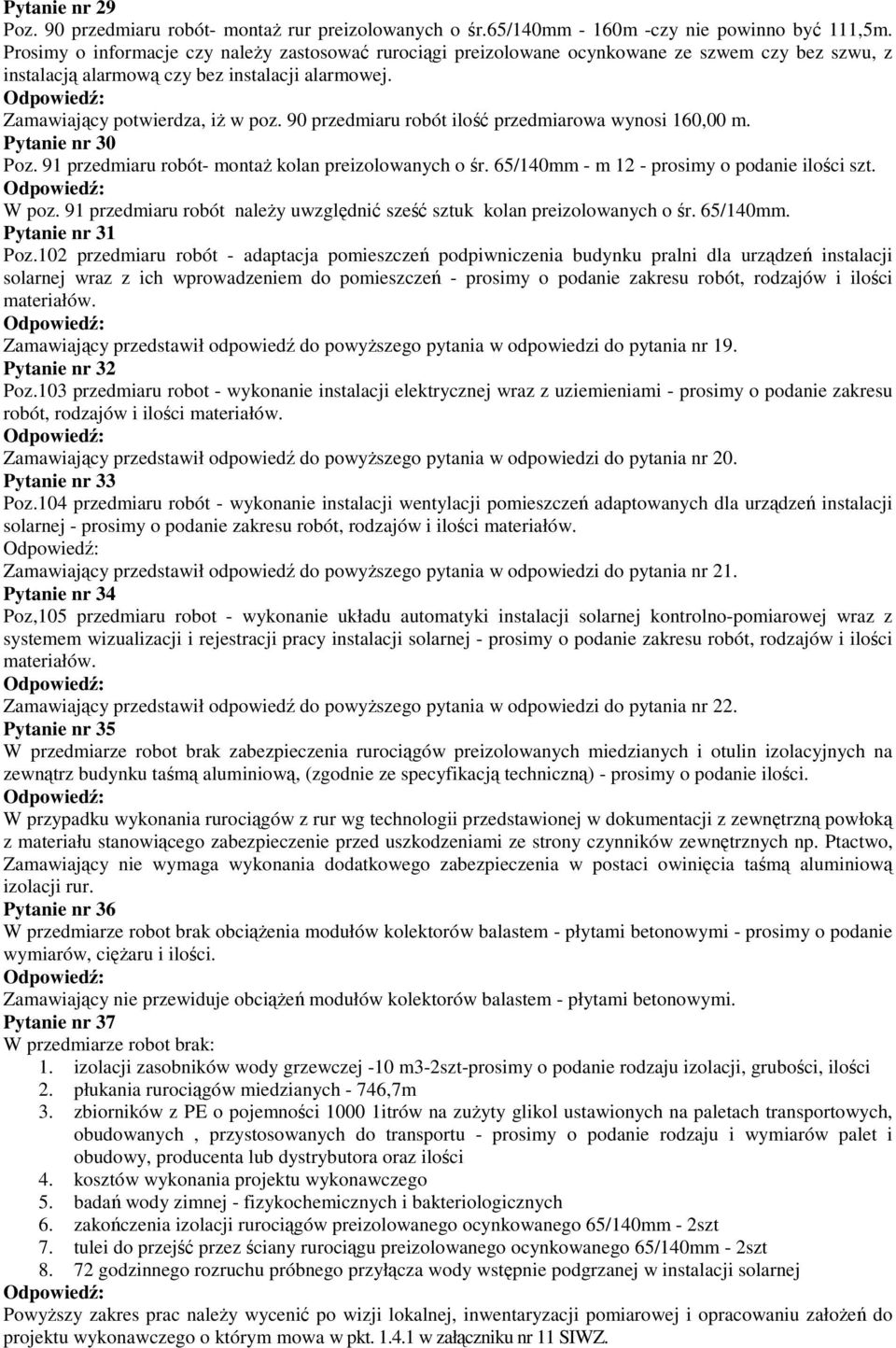

5 Pytanie nr 29 Poz. 90 przedmiaru robót- montaŝ rur preizolowanych o śr.65/140mm - 160m -czy nie powinno być 111,5m. Prosimy o informacje czy naleŝy zastosować rurociągi preizolowane ocynkowane ze szwem czy bez szwu, z instalacją alarmową czy bez instalacji alarmowej. Zamawiający potwierdza, iŝ w poz. 90 przedmiaru robót ilość przedmiarowa wynosi 160,00 m. Pytanie nr 30 Poz. 91 przedmiaru robót- montaŝ kolan preizolowanych o śr. 65/140mm - m 12 - prosimy o podanie ilości szt. W poz. 91 przedmiaru robót naleŝy uwzględnić sześć sztuk kolan preizolowanych o śr. 65/140mm. Pytanie nr 31 Poz.102 przedmiaru robót - adaptacja pomieszczeń podpiwniczenia budynku pralni dla urządzeń instalacji solarnej wraz z ich wprowadzeniem do pomieszczeń - prosimy o podanie zakresu robót, rodzajów i ilości materiałów. Zamawiający przedstawił odpowiedź do powyŝszego pytania w odpowiedzi do pytania nr 19. Pytanie nr 32 Poz.103 przedmiaru robot - wykonanie instalacji elektrycznej wraz z uziemieniami - prosimy o podanie zakresu robót, rodzajów i ilości materiałów. Zamawiający przedstawił odpowiedź do powyŝszego pytania w odpowiedzi do pytania nr 20. Pytanie nr 33 Poz.104 przedmiaru robót - wykonanie instalacji wentylacji pomieszczeń adaptowanych dla urządzeń instalacji solarnej - prosimy o podanie zakresu robót, rodzajów i ilości materiałów. Zamawiający przedstawił odpowiedź do powyŝszego pytania w odpowiedzi do pytania nr 21. Pytanie nr 34 Poz,105 przedmiaru robot - wykonanie układu automatyki instalacji solarnej kontrolno-pomiarowej wraz z systemem wizualizacji i rejestracji pracy instalacji solarnej - prosimy o podanie zakresu robót, rodzajów i ilości materiałów. Zamawiający przedstawił odpowiedź do powyŝszego pytania w odpowiedzi do pytania nr 22. Pytanie nr 35 W przedmiarze robot brak zabezpieczenia rurociągów preizolowanych miedzianych i otulin izolacyjnych na zewnątrz budynku taśmą aluminiową, (zgodnie ze specyfikacją techniczną) - prosimy o podanie ilości. W przypadku wykonania rurociągów z rur wg technologii przedstawionej w dokumentacji z zewnętrzną powłoką z materiału stanowiącego zabezpieczenie przed uszkodzeniami ze strony czynników zewnętrznych np. Ptactwo, Zamawiający nie wymaga wykonania dodatkowego zabezpieczenia w postaci owinięcia taśmą aluminiową izolacji rur. Pytanie nr 36 W przedmiarze robot brak obciąŝenia modułów kolektorów balastem - płytami betonowymi - prosimy o podanie wymiarów, cięŝaru i ilości. Zamawiający nie przewiduje obciąŝeń modułów kolektorów balastem - płytami betonowymi. Pytanie nr 37 W przedmiarze robot brak: 1. izolacji zasobników wody grzewczej -10 m3-2szt-prosimy o podanie rodzaju izolacji, grubości, ilości 2. płukania rurociągów miedzianych - 746,7m 3. zbiorników z PE o pojemności itrów na zuŝyty glikol ustawionych na paletach transportowych, obudowanych, przystosowanych do transportu - prosimy o podanie rodzaju i wymiarów palet i obudowy, producenta lub dystrybutora oraz ilości 4. kosztów wykonania projektu wykonawczego 5. badań wody zimnej - fizykochemicznych i bakteriologicznych 6. zakończenia izolacji rurociągów preizolowanego ocynkowanego 65/140mm - 2szt 7. tulei do przejść przez ściany rurociągu preizolowanego ocynkowanego 65/140mm - 2szt godzinnego rozruchu próbnego przyłącza wody wstępnie podgrzanej w instalacji solarnej PowyŜszy zakres prac naleŝy wycenić po wizji lokalnej, inwentaryzacji pomiarowej i opracowaniu załoŝeń do projektu wykonawczego o którym mowa w pkt w załączniku nr 11 SIWZ.

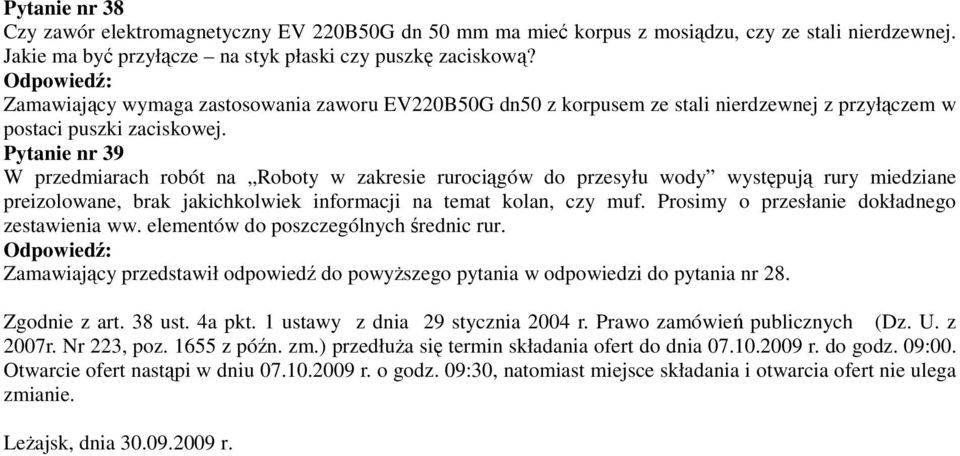

6 Pytanie nr 38 Czy zawór elektromagnetyczny EV 220B50G dn 50 mm ma mieć korpus z mosiądzu, czy ze stali nierdzewnej. Jakie ma być przyłącze na styk płaski czy puszkę zaciskową? Zamawiający wymaga zastosowania zaworu EV220B50G dn50 z korpusem ze stali nierdzewnej z przyłączem w postaci puszki zaciskowej. Pytanie nr 39 W przedmiarach robót na Roboty w zakresie rurociągów do przesyłu wody występują rury miedziane preizolowane, brak jakichkolwiek informacji na temat kolan, czy muf. Prosimy o przesłanie dokładnego zestawienia ww. elementów do poszczególnych średnic rur. Zamawiający przedstawił odpowiedź do powyŝszego pytania w odpowiedzi do pytania nr 28. Zgodnie z art. 38 ust. 4a pkt. 1 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2007r. Nr 223, poz z późn. zm.) przedłuŝa się termin składania ofert do dnia r. do godz. 09:00. Otwarcie ofert nastąpi w dniu r. o godz. 09:30, natomiast miejsce składania i otwarcia ofert nie ulega zmianie. LeŜajsk, dnia r.
