PROGRAM FUNKCJONALNO-UŻYTKOWY na modernizację wentylacji stanowiska UBE

Transkrypt

1 PROGRAM FUNKCJONALNO-UŻYTKOWY na modernizację wentylacji stanowiska UBE Załącznik A do SIWZ Nazwa zamówienia: Opracowanie w systemie zaprojektuj i wybuduj dokumentacji projektowej i wykonanie na jej podstawie inwestycji polegającej na modernizacji pomieszczeń budynku laboratorium specjalistycznego badań materiałowych UBE do realizacji przyszłych prac badawczo-rozwojowych modernizacja instalacji wentylacyjnej. Szczegółowy opis przedmiotu zamówienia jest zawarty w treści poniższej. Nazwa i adres Zamawiającego: Instytut Odlewnictwa ul. Zakopiańska Kraków Adres obiektu budowlanego: ul. Zakopiańska Kraków Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV): , Zakres prac projektowych Usługi projektowania architektonicznego Roboty w zakresie instalacji budowlanych Roboty w zakresie okablowania oraz instalacji elektrycznych Inne instalacje elektryczne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Roboty wykończeniowe w zakresie obiektów budowlanych Roboty budowlane wykończeniowe, pozostałe Autor Programu funkcjonalno-użytkowego: Waldemar Madej SPIS TREŚCI: I DANE OGÓLNE 1. Dane ewidencyjne 1.1 Nazwa nadana zamówieniu przez Zamawiającego 1.2 Adres obiektu budowlanego 1.3 Nazwa i adres Inwestora 2. Podstawa opracowania 3. Cel opracowania 3.1 Wstęp 3.2 Przedmiot opracowania II. CZĘŚĆ OPISOWA 4. Opis ogólny przedmiotu zamówienia 1

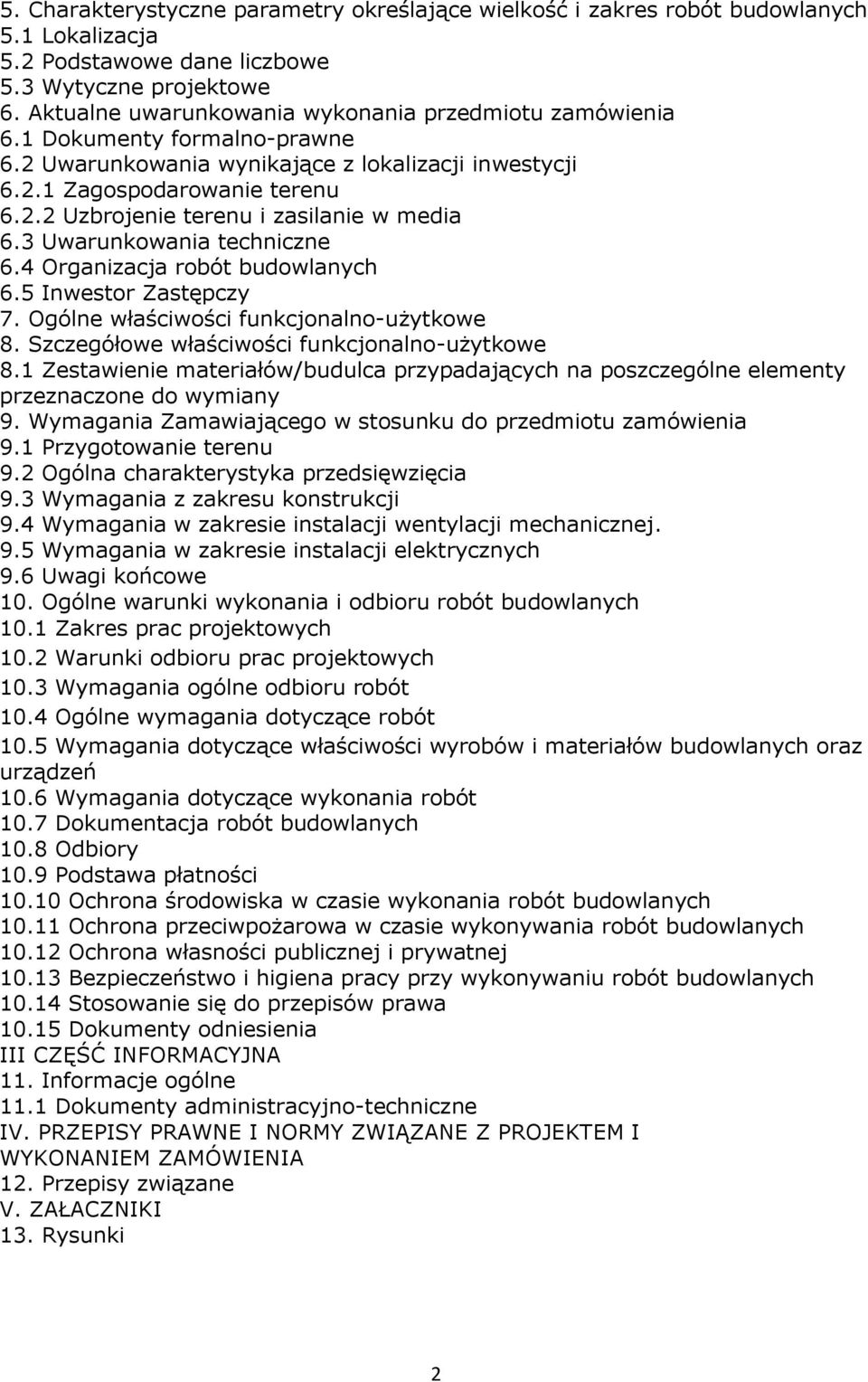

2 5. Charakterystyczne parametry określające wielkość i zakres robót budowlanych 5.1 Lokalizacja 5.2 Podstawowe dane liczbowe 5.3 Wytyczne projektowe 6. Aktualne uwarunkowania wykonania przedmiotu zamówienia 6.1 Dokumenty formalno-prawne 6.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilanie w media 6.3 Uwarunkowania techniczne 6.4 Organizacja robót budowlanych 6.5 Inwestor Zastępczy 7. Ogólne właściwości funkcjonalno-użytkowe 8. Szczegółowe właściwości funkcjonalno-użytkowe 8.1 Zestawienie materiałów/budulca przypadających na poszczególne elementy przeznaczone do wymiany 9. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 9.1 Przygotowanie terenu 9.2 Ogólna charakterystyka przedsięwzięcia 9.3 Wymagania z zakresu konstrukcji 9.4 Wymagania w zakresie instalacji wentylacji mechanicznej. 9.5 Wymagania w zakresie instalacji elektrycznych 9.6 Uwagi końcowe 10. Ogólne warunki wykonania i odbioru robót budowlanych 10.1 Zakres prac projektowych 10.2 Warunki odbioru prac projektowych 10.3 Wymagania ogólne odbioru robót 10.4 Ogólne wymagania dotyczące robót 10.5 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 10.6 Wymagania dotyczące wykonania robót 10.7 Dokumentacja robót budowlanych 10.8 Odbiory 10.9 Podstawa płatności Ochrona środowiska w czasie wykonania robót budowlanych Ochrona przeciwpożarowa w czasie wykonywania robót budowlanych Ochrona własności publicznej i prywatnej Bezpieczeństwo i higiena pracy przy wykonywaniu robót budowlanych Stosowanie się do przepisów prawa Dokumenty odniesienia III CZĘŚĆ INFORMACYJNA 11. Informacje ogólne 11.1 Dokumenty administracyjno-techniczne IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 12. Przepisy związane V. ZAŁACZNIKI 13. Rysunki 2

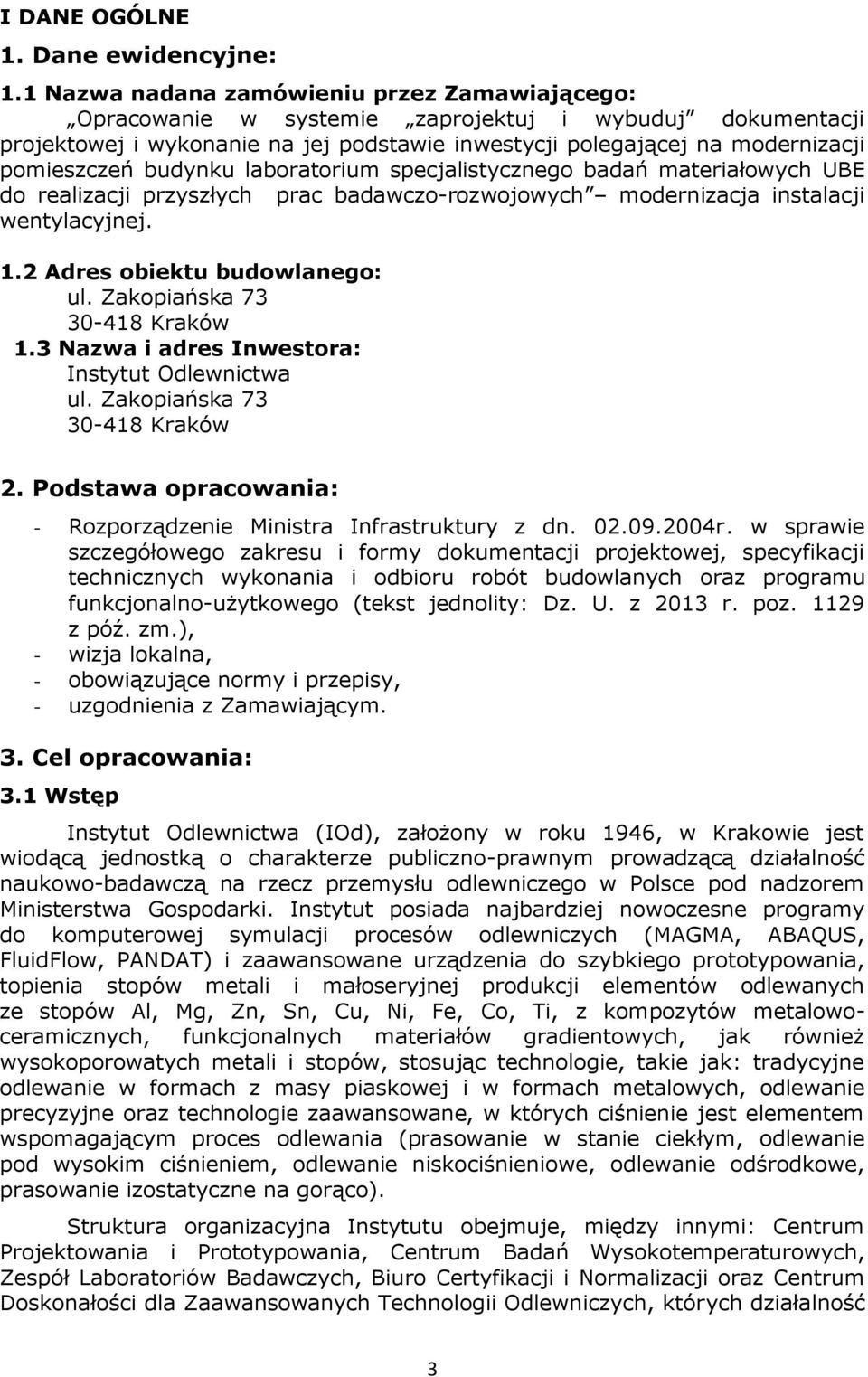

3 I DANE OGÓLNE 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Opracowanie w systemie zaprojektuj i wybuduj dokumentacji projektowej i wykonanie na jej podstawie inwestycji polegającej na modernizacji pomieszczeń budynku laboratorium specjalistycznego badań materiałowych UBE do realizacji przyszłych prac badawczo-rozwojowych modernizacja instalacji wentylacyjnej. 1.2 Adres obiektu budowlanego: ul. Zakopiańska Kraków 1.3 Nazwa i adres Inwestora: Instytut Odlewnictwa ul. Zakopiańska Kraków 2. Podstawa opracowania: - Rozporządzenie Ministra Infrastruktury z dn r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity: Dz. U. z 2013 r. poz z póź. zm.), - wizja lokalna, - obowiązujące normy i przepisy, - uzgodnienia z Zamawiającym. 3. Cel opracowania: 3.1 Wstęp Instytut Odlewnictwa (IOd), założony w roku 1946, w Krakowie jest wiodącą jednostką o charakterze publiczno-prawnym prowadzącą działalność naukowo-badawczą na rzecz przemysłu odlewniczego w Polsce pod nadzorem Ministerstwa Gospodarki. Instytut posiada najbardziej nowoczesne programy do komputerowej symulacji procesów odlewniczych (MAGMA, ABAQUS, FluidFlow, PANDAT) i zaawansowane urządzenia do szybkiego prototypowania, topienia stopów metali i małoseryjnej produkcji elementów odlewanych ze stopów Al, Mg, Zn, Sn, Cu, Ni, Fe, Co, Ti, z kompozytów metalowoceramicznych, funkcjonalnych materiałów gradientowych, jak również wysokoporowatych metali i stopów, stosując technologie, takie jak: tradycyjne odlewanie w formach z masy piaskowej i w formach metalowych, odlewanie precyzyjne oraz technologie zaawansowane, w których ciśnienie jest elementem wspomagającym proces odlewania (prasowanie w stanie ciekłym, odlewanie pod wysokim ciśnieniem, odlewanie niskociśnieniowe, odlewanie odśrodkowe, prasowanie izostatyczne na gorąco). Struktura organizacyjna Instytutu obejmuje, między innymi: Centrum Projektowania i Prototypowania, Centrum Badań Wysokotemperaturowych, Zespół Laboratoriów Badawczych, Biuro Certyfikacji i Normalizacji oraz Centrum Doskonałości dla Zaawansowanych Technologii Odlewniczych, których działalność 3

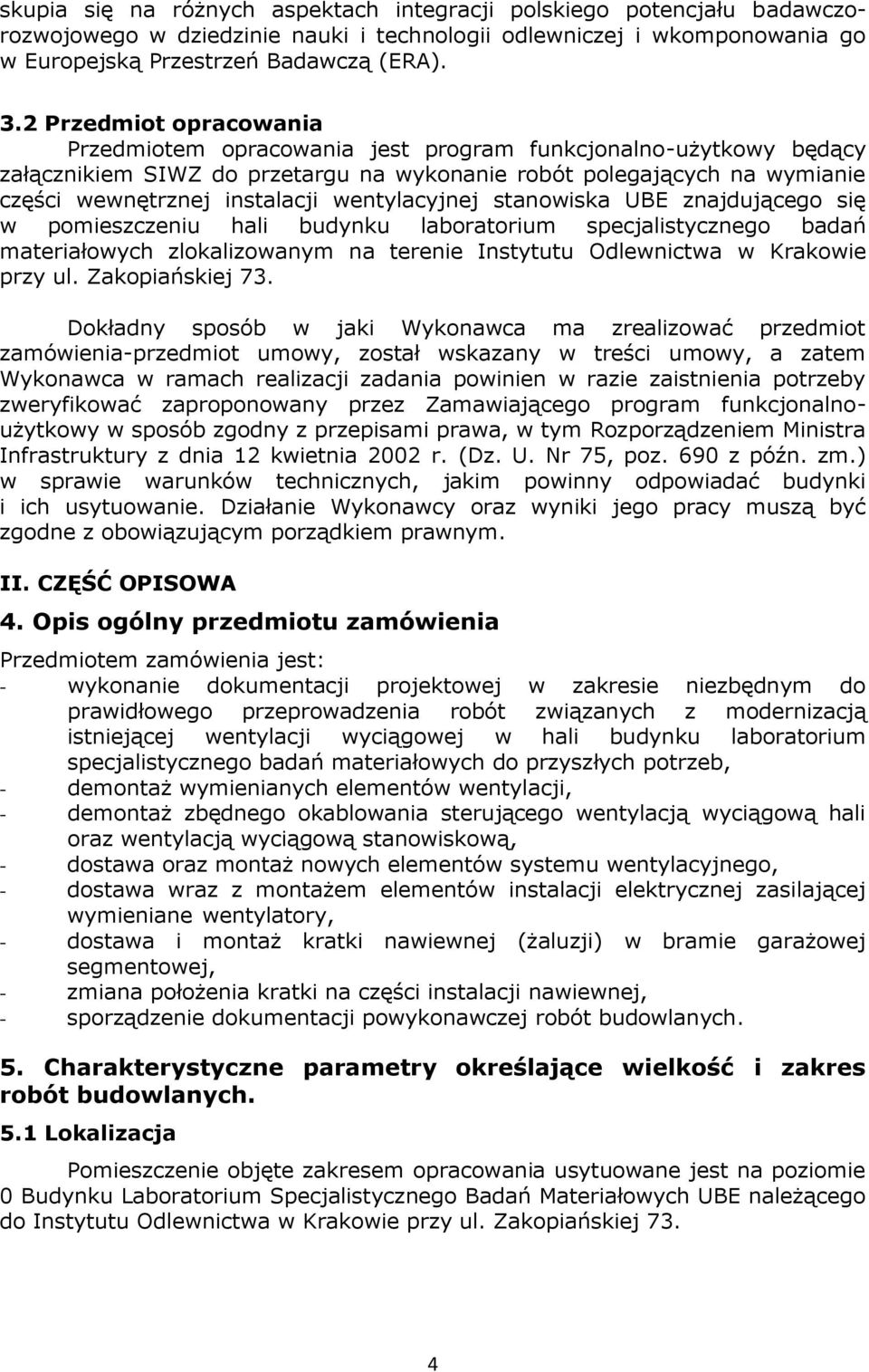

4 skupia się na różnych aspektach integracji polskiego potencjału badawczorozwojowego w dziedzinie nauki i technologii odlewniczej i wkomponowania go w Europejską Przestrzeń Badawczą (ERA). 3.2 Przedmiot opracowania Przedmiotem opracowania jest program funkcjonalno-użytkowy będący załącznikiem SIWZ do przetargu na wykonanie robót polegających na wymianie części wewnętrznej instalacji wentylacyjnej stanowiska UBE znajdującego się w pomieszczeniu hali budynku laboratorium specjalistycznego badań materiałowych zlokalizowanym na terenie Instytutu Odlewnictwa w Krakowie przy ul. Zakopiańskiej 73. Dokładny sposób w jaki Wykonawca ma zrealizować przedmiot zamówienia-przedmiot umowy, został wskazany w treści umowy, a zatem Wykonawca w ramach realizacji zadania powinien w razie zaistnienia potrzeby zweryfikować zaproponowany przez Zamawiającego program funkcjonalnoużytkowy w sposób zgodny z przepisami prawa, w tym Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690 z późn. zm.) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z obowiązującym porządkiem prawnym. II. CZĘŚĆ OPISOWA 4. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest: - wykonanie dokumentacji projektowej w zakresie niezbędnym do prawidłowego przeprowadzenia robót związanych z modernizacją istniejącej wentylacji wyciągowej w hali budynku laboratorium specjalistycznego badań materiałowych do przyszłych potrzeb, - demontaż wymienianych elementów wentylacji, - demontaż zbędnego okablowania sterującego wentylacją wyciągową hali oraz wentylacją wyciągową stanowiskową, - dostawa oraz montaż nowych elementów systemu wentylacyjnego, - dostawa wraz z montażem elementów instalacji elektrycznej zasilającej wymieniane wentylatory, - dostawa i montaż kratki nawiewnej (żaluzji) w bramie garażowej segmentowej, - zmiana położenia kratki na części instalacji nawiewnej, - sporządzenie dokumentacji powykonawczej robót budowlanych. 5. Charakterystyczne parametry określające wielkość i zakres robót budowlanych. 5.1 Lokalizacja Pomieszczenie objęte zakresem opracowania usytuowane jest na poziomie 0 Budynku Laboratorium Specjalistycznego Badań Materiałowych UBE należącego do Instytutu Odlewnictwa w Krakowie przy ul. Zakopiańskiej 73. 4

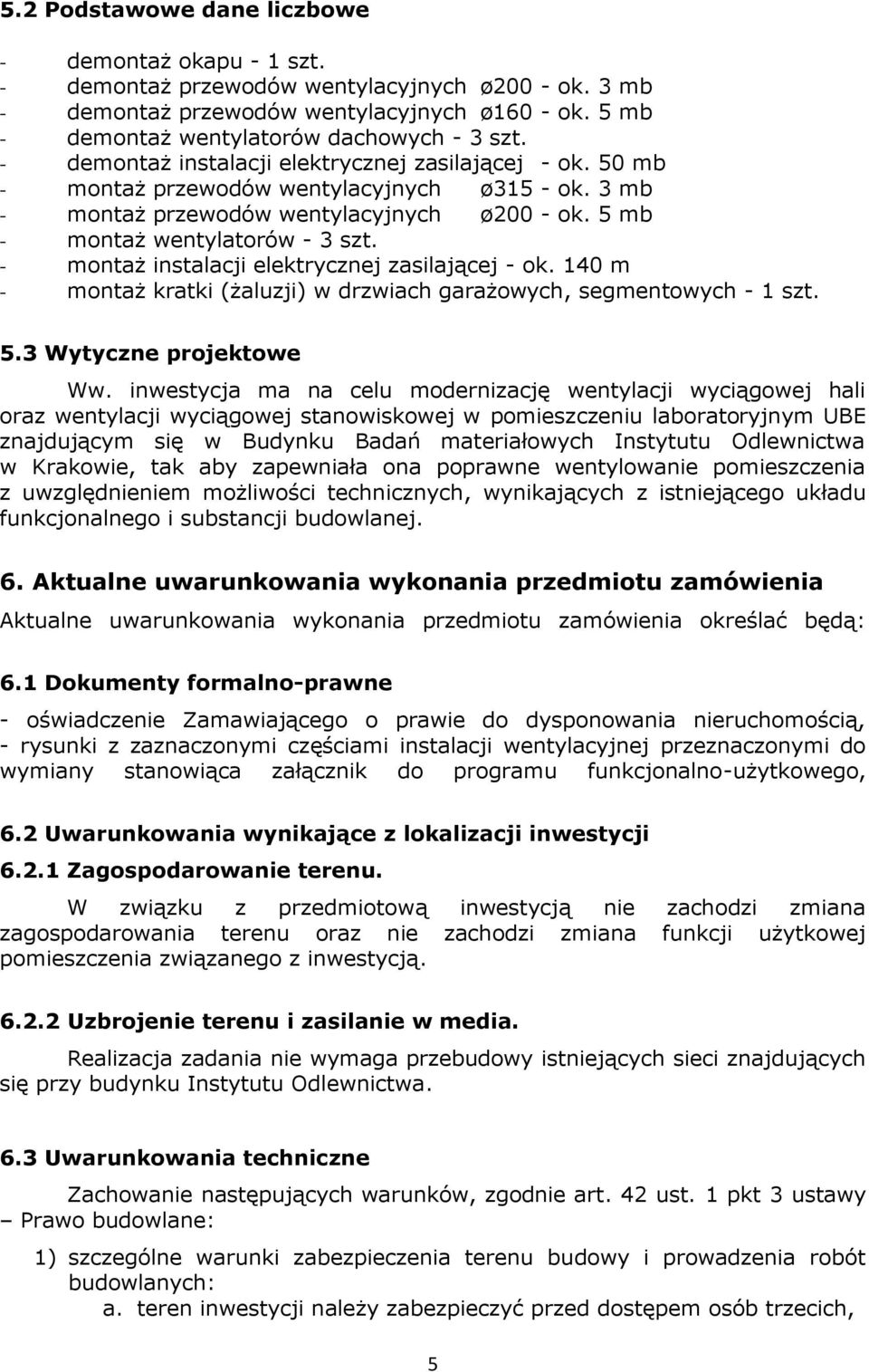

5 5.2 Podstawowe dane liczbowe - demontaż okapu - 1 szt. - demontaż przewodów wentylacyjnych ø200 - ok. 3 mb - demontaż przewodów wentylacyjnych ø160 - ok. 5 mb - demontaż wentylatorów dachowych - 3 szt. - demontaż instalacji elektrycznej zasilającej - ok. 50 mb - montaż przewodów wentylacyjnych ø315 - ok. 3 mb - montaż przewodów wentylacyjnych ø200 - ok. 5 mb - montaż wentylatorów - 3 szt. - montaż instalacji elektrycznej zasilającej - ok. 140 m - montaż kratki (żaluzji) w drzwiach garażowych, segmentowych - 1 szt. 5.3 Wytyczne projektowe Ww. inwestycja ma na celu modernizację wentylacji wyciągowej hali oraz wentylacji wyciągowej stanowiskowej w pomieszczeniu laboratoryjnym UBE znajdującym się w Budynku Badań materiałowych Instytutu Odlewnictwa w Krakowie, tak aby zapewniała ona poprawne wentylowanie pomieszczenia z uwzględnieniem możliwości technicznych, wynikających z istniejącego układu funkcjonalnego i substancji budowlanej. 6. Aktualne uwarunkowania wykonania przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 6.1 Dokumenty formalno-prawne - oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, - rysunki z zaznaczonymi częściami instalacji wentylacyjnej przeznaczonymi do wymiany stanowiąca załącznik do programu funkcjonalno-użytkowego, 6.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu. W związku z przedmiotową inwestycją nie zachodzi zmiana zagospodarowania terenu oraz nie zachodzi zmiana funkcji użytkowej pomieszczenia związanego z inwestycją Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Instytutu Odlewnictwa. 6.3 Uwarunkowania techniczne Zachowanie następujących warunków, zgodnie art. 42 ust. 1 pkt 3 ustawy Prawo budowlane: 1) szczególne warunki zabezpieczenia terenu budowy i prowadzenia robót budowlanych: a. teren inwestycji należy zabezpieczyć przed dostępem osób trzecich, 5

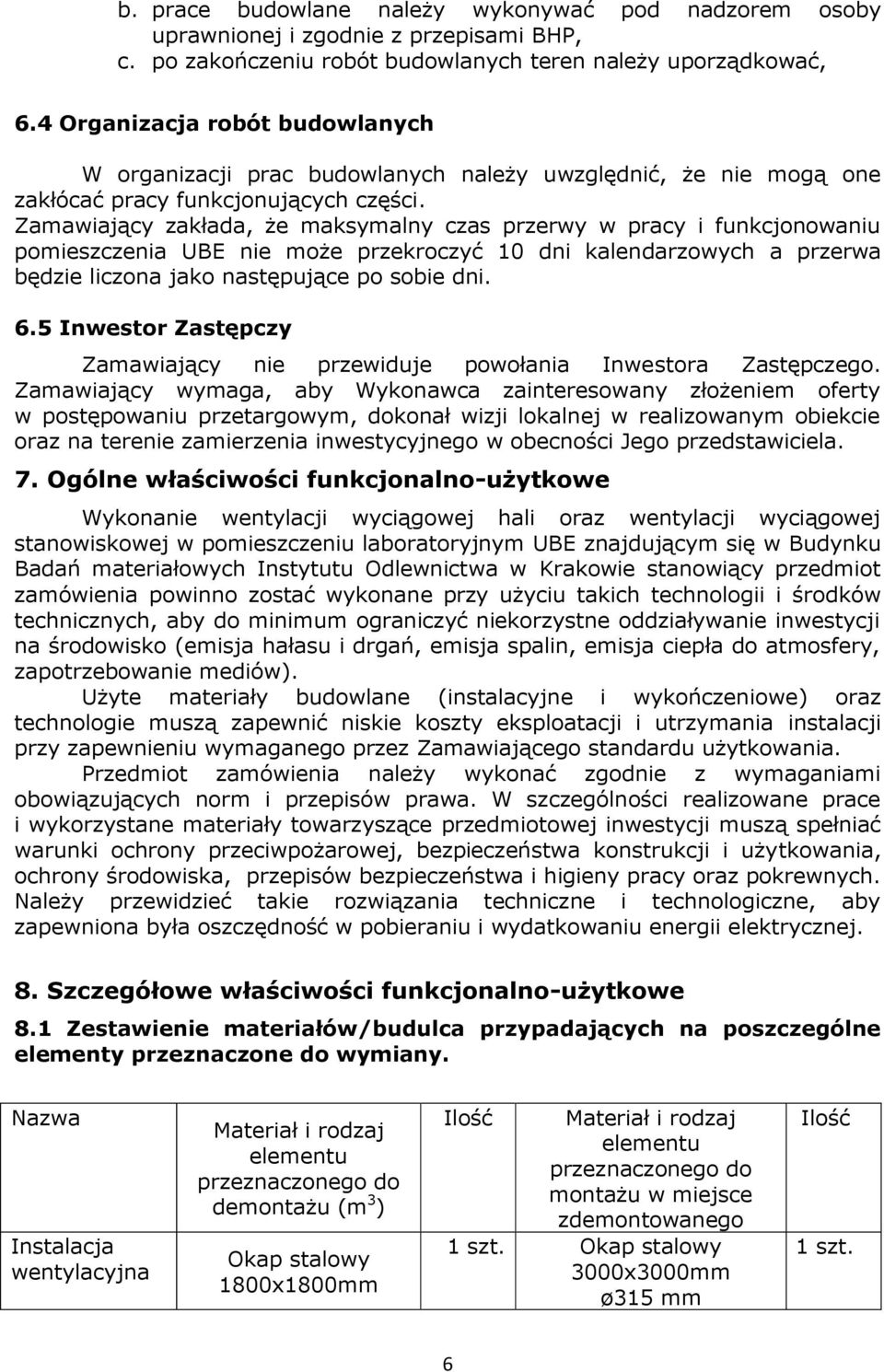

6 b. prace budowlane należy wykonywać pod nadzorem osoby uprawnionej i zgodnie z przepisami BHP, c. po zakończeniu robót budowlanych teren należy uporządkować, 6.4 Organizacja robót budowlanych W organizacji prac budowlanych należy uwzględnić, że nie mogą one zakłócać pracy funkcjonujących części. Zamawiający zakłada, że maksymalny czas przerwy w pracy i funkcjonowaniu pomieszczenia UBE nie może przekroczyć 10 dni kalendarzowych a przerwa będzie liczona jako następujące po sobie dni. 6.5 Inwestor Zastępczy Zamawiający nie przewiduje powołania Inwestora Zastępczego. Zamawiający wymaga, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie zamierzenia inwestycyjnego w obecności Jego przedstawiciela. 7. Ogólne właściwości funkcjonalno-użytkowe Wykonanie wentylacji wyciągowej hali oraz wentylacji wyciągowej stanowiskowej w pomieszczeniu laboratoryjnym UBE znajdującym się w Budynku Badań materiałowych Instytutu Odlewnictwa w Krakowie stanowiący przedmiot zamówienia powinno zostać wykonane przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie inwestycji na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane (instalacyjne i wykończeniowe) oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania instalacji przy zapewnieniu wymaganego przez Zamawiającego standardu użytkowania. Przedmiot zamówienia należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów prawa. W szczególności realizowane prace i wykorzystane materiały towarzyszące przedmiotowej inwestycji muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była oszczędność w pobieraniu i wydatkowaniu energii elektrycznej. 8. Szczegółowe właściwości funkcjonalno-użytkowe 8.1 Zestawienie materiałów/budulca przypadających na poszczególne elementy przeznaczone do wymiany. Nazwa Materiał i rodzaj elementu przeznaczonego do demontażu (m 3 ) Okap stalowy 1800x1800mm Ilość Materiał i rodzaj elementu przeznaczonego do montażu w miejsce zdemontowanego 1 szt. Okap stalowy 3000x3000mm ø315 mm Ilość 1 szt. 6

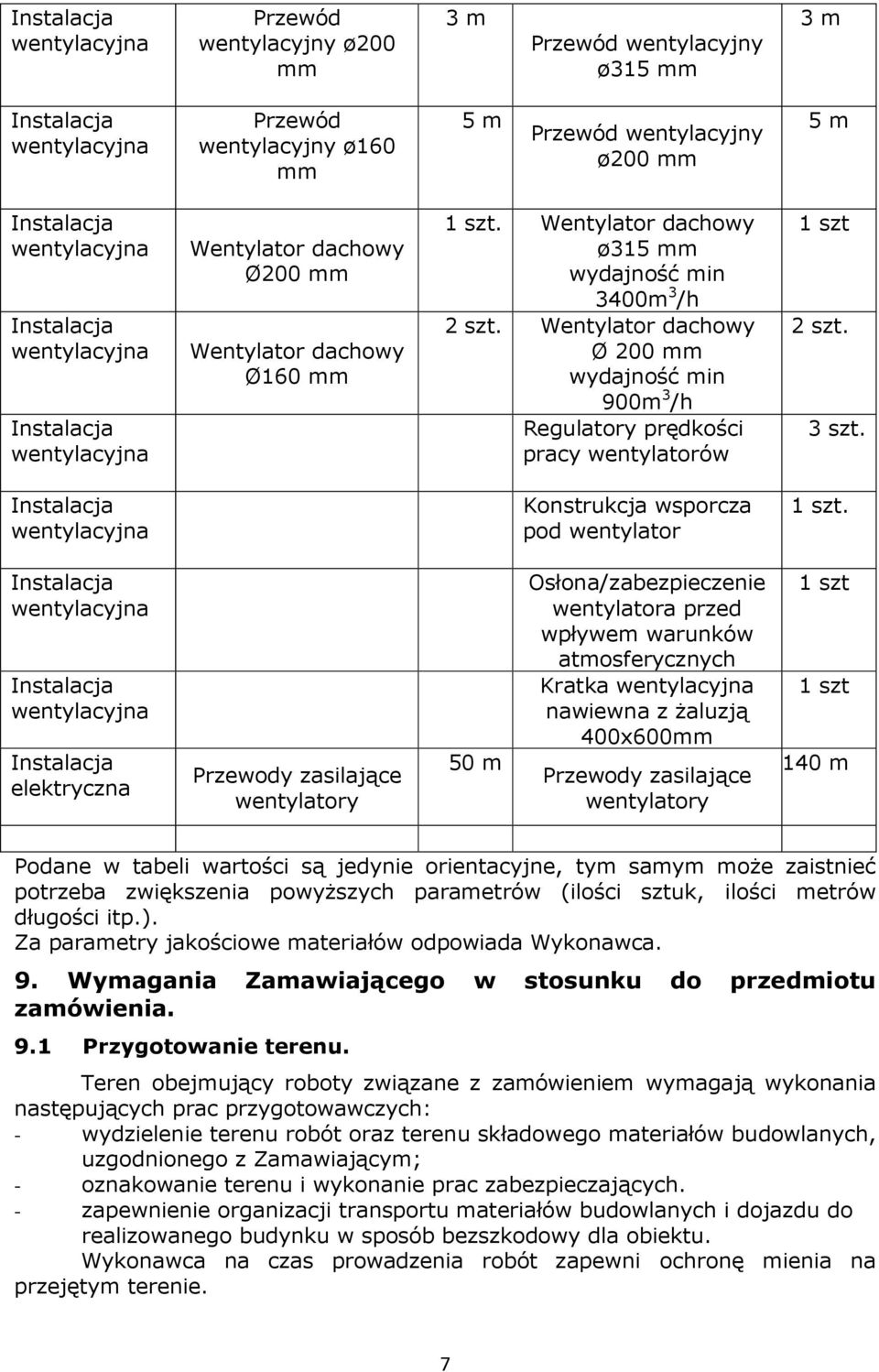

7 Przewód wentylacyjny ø200 mm 3 m Przewód wentylacyjny ø315 mm 3 m Przewód wentylacyjny ø160 mm 5 m Przewód wentylacyjny ø200 mm 5 m Wentylator dachowy Ø200 mm Wentylator dachowy Ø160 mm 1 szt. Wentylator dachowy ø315 mm wydajność min 3400m 3 /h 2 szt. Wentylator dachowy Ø 200 mm wydajność min 900m 3 /h Regulatory prędkości pracy wentylatorów 1 szt 2 szt. 3 szt. Konstrukcja wsporcza pod wentylator 1 szt. elektryczna Przewody zasilające wentylatory 50 m Osłona/zabezpieczenie wentylatora przed wpływem warunków atmosferycznych Kratka nawiewna z żaluzją 400x600mm Przewody zasilające wentylatory 1 szt 1 szt 140 m Podane w tabeli wartości są jedynie orientacyjne, tym samym może zaistnieć potrzeba zwiększenia powyższych parametrów (ilości sztuk, ilości metrów długości itp.). Za parametry jakościowe materiałów odpowiada Wykonawca. 9. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia. 9.1 Przygotowanie terenu. Teren obejmujący roboty związane z zamówieniem wymagają wykonania następujących prac przygotowawczych: - wydzielenie terenu robót oraz terenu składowego materiałów budowlanych, uzgodnionego z Zamawiającym; - oznakowanie terenu i wykonanie prac zabezpieczających. - zapewnienie organizacji transportu materiałów budowlanych i dojazdu do realizowanego budynku w sposób bezszkodowy dla obiektu. Wykonawca na czas prowadzenia robót zapewni ochronę mienia na przejętym terenie. 7

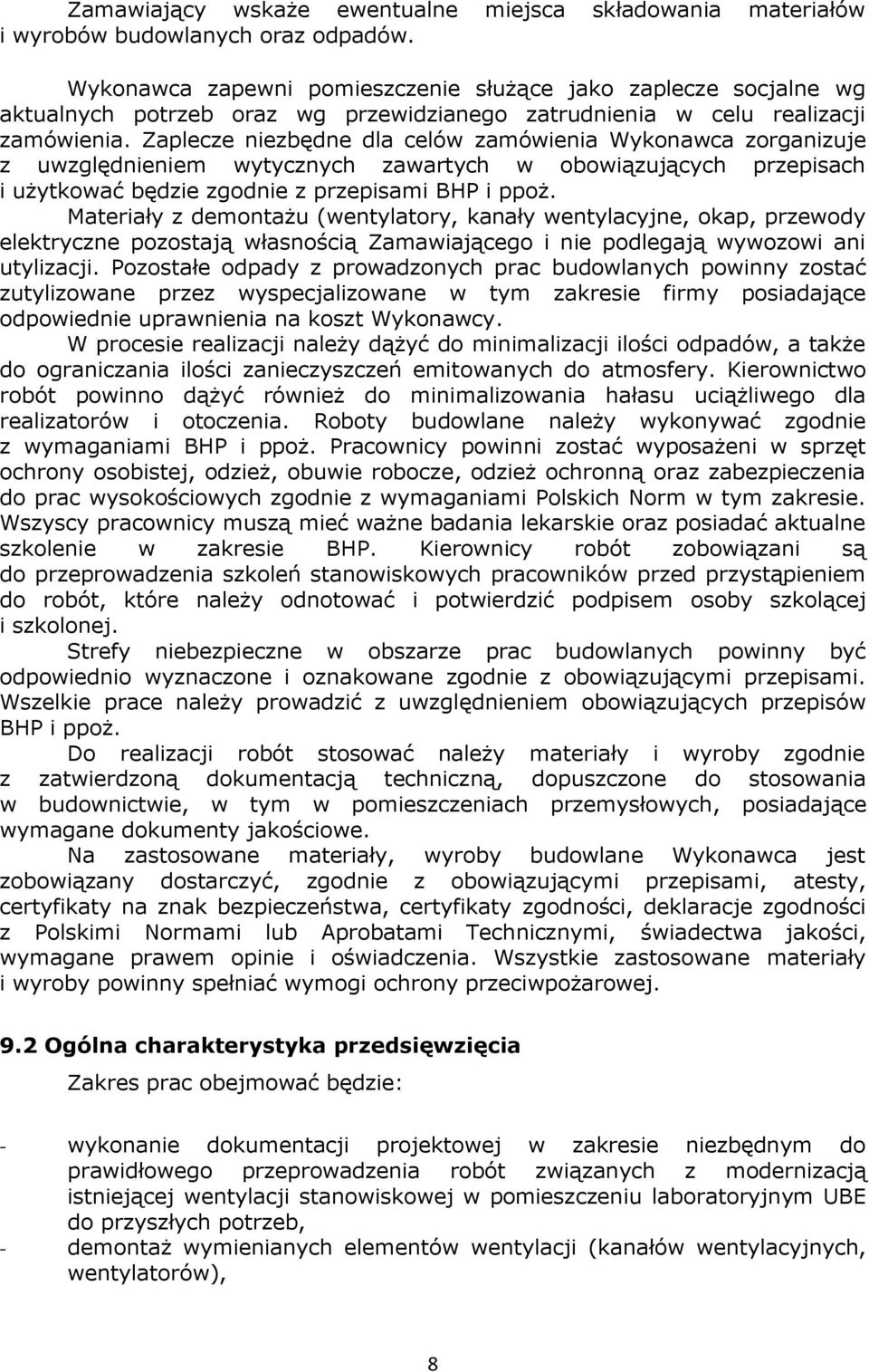

8 Zamawiający wskaże ewentualne miejsca składowania materiałów i wyrobów budowlanych oraz odpadów. Wykonawca zapewni pomieszczenie służące jako zaplecze socjalne wg aktualnych potrzeb oraz wg przewidzianego zatrudnienia w celu realizacji zamówienia. Zaplecze niezbędne dla celów zamówienia Wykonawca zorganizuje z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować będzie zgodnie z przepisami BHP i ppoż. Materiały z demontażu (wentylatory, kanały wentylacyjne, okap, przewody elektryczne pozostają własnością Zamawiającego i nie podlegają wywozowi ani utylizacji. Pozostałe odpady z prowadzonych prac budowlanych powinny zostać zutylizowane przez wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia na koszt Wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót powinno dążyć również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty budowlane należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy powinni zostać wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze, odzież ochronną oraz zabezpieczenia do prac wysokościowych zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeprowadzenia szkoleń stanowiskowych pracowników przed przystąpieniem do robót, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne w obszarze prac budowlanych powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w pomieszczeniach przemysłowych, posiadające wymagane dokumenty jakościowe. Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty na znak bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub Aprobatami Technicznymi, świadectwa jakości, wymagane prawem opinie i oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony przeciwpożarowej. 9.2 Ogólna charakterystyka przedsięwzięcia Zakres prac obejmować będzie: - wykonanie dokumentacji projektowej w zakresie niezbędnym do prawidłowego przeprowadzenia robót związanych z modernizacją istniejącej wentylacji stanowiskowej w pomieszczeniu laboratoryjnym UBE do przyszłych potrzeb, - demontaż wymienianych elementów wentylacji (kanałów wentylacyjnych, wentylatorów), 8

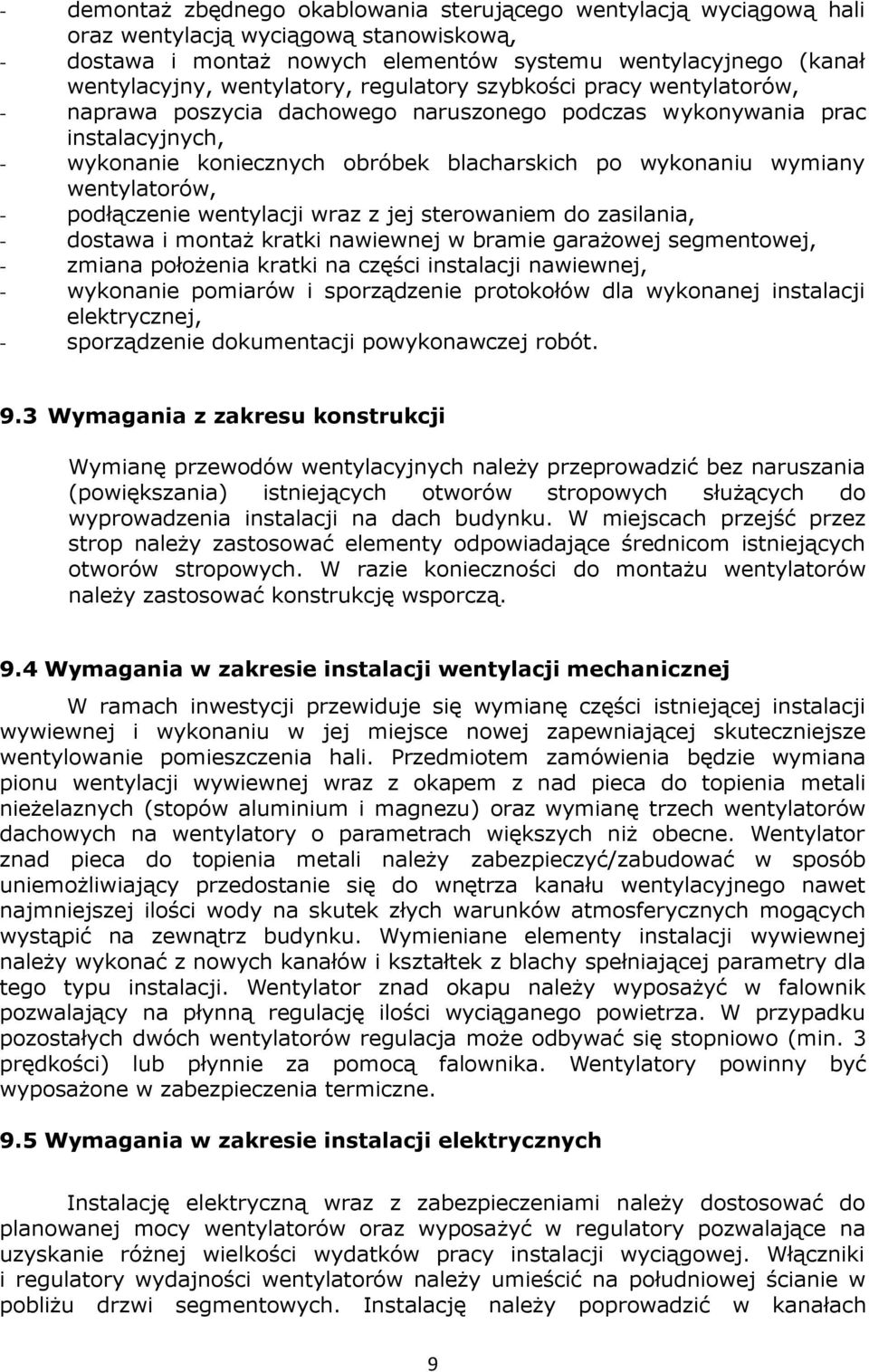

9 - demontaż zbędnego okablowania sterującego wentylacją wyciągową hali oraz wentylacją wyciągową stanowiskową, - dostawa i montaż nowych elementów systemu wentylacyjnego (kanał wentylacyjny, wentylatory, regulatory szybkości pracy wentylatorów, - naprawa poszycia dachowego naruszonego podczas wykonywania prac instalacyjnych, - wykonanie koniecznych obróbek blacharskich po wykonaniu wymiany wentylatorów, - podłączenie wentylacji wraz z jej sterowaniem do zasilania, - dostawa i montaż kratki nawiewnej w bramie garażowej segmentowej, - zmiana położenia kratki na części instalacji nawiewnej, - wykonanie pomiarów i sporządzenie protokołów dla wykonanej instalacji elektrycznej, - sporządzenie dokumentacji powykonawczej robót. 9.3 Wymagania z zakresu konstrukcji Wymianę przewodów wentylacyjnych należy przeprowadzić bez naruszania (powiększania) istniejących otworów stropowych służących do wyprowadzenia instalacji na dach budynku. W miejscach przejść przez strop należy zastosować elementy odpowiadające średnicom istniejących otworów stropowych. W razie konieczności do montażu wentylatorów należy zastosować konstrukcję wsporczą. 9.4 Wymagania w zakresie instalacji wentylacji mechanicznej W ramach inwestycji przewiduje się wymianę części istniejącej instalacji wywiewnej i wykonaniu w jej miejsce nowej zapewniającej skuteczniejsze wentylowanie pomieszczenia hali. Przedmiotem zamówienia będzie wymiana pionu wentylacji wywiewnej wraz z okapem z nad pieca do topienia metali nieżelaznych (stopów aluminium i magnezu) oraz wymianę trzech wentylatorów dachowych na wentylatory o parametrach większych niż obecne. Wentylator znad pieca do topienia metali należy zabezpieczyć/zabudować w sposób uniemożliwiający przedostanie się do wnętrza kanału wentylacyjnego nawet najmniejszej ilości wody na skutek złych warunków atmosferycznych mogących wystąpić na zewnątrz budynku. Wymieniane elementy instalacji wywiewnej należy wykonać z nowych kanałów i kształtek z blachy spełniającej parametry dla tego typu instalacji. Wentylator znad okapu należy wyposażyć w falownik pozwalający na płynną regulację ilości wyciąganego powietrza. W przypadku pozostałych dwóch wentylatorów regulacja może odbywać się stopniowo (min. 3 prędkości) lub płynnie za pomocą falownika. Wentylatory powinny być wyposażone w zabezpieczenia termiczne. 9.5 Wymagania w zakresie instalacji elektrycznych Instalację elektryczną wraz z zabezpieczeniami należy dostosować do planowanej mocy wentylatorów oraz wyposażyć w regulatory pozwalające na uzyskanie różnej wielkości wydatków pracy instalacji wyciągowej. Włączniki i regulatory wydajności wentylatorów należy umieścić na południowej ścianie w pobliżu drzwi segmentowych. Instalację należy poprowadzić w kanałach 9

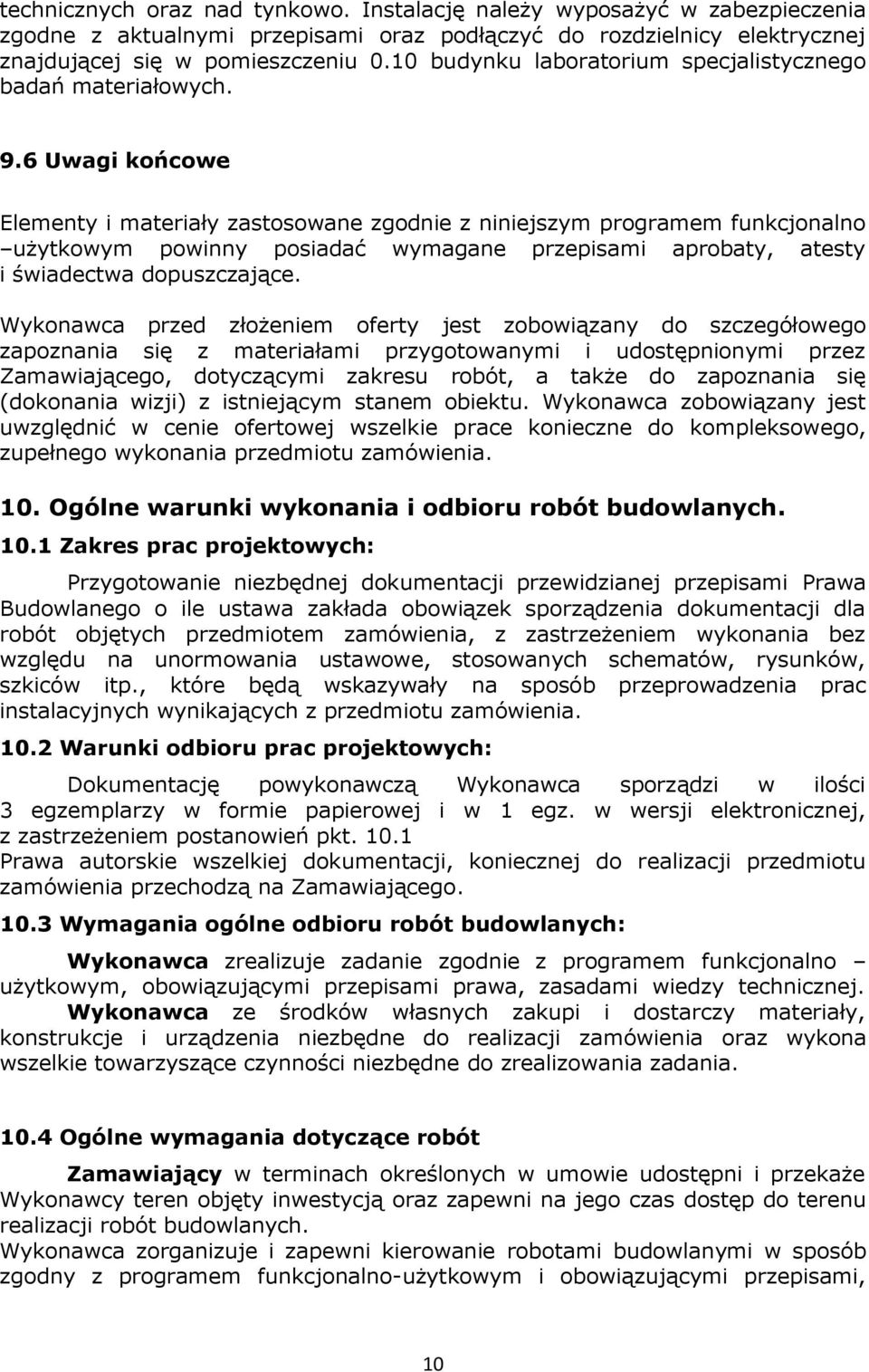

10 technicznych oraz nad tynkowo. Instalację należy wyposażyć w zabezpieczenia zgodne z aktualnymi przepisami oraz podłączyć do rozdzielnicy elektrycznej znajdującej się w pomieszczeniu 0.10 budynku laboratorium specjalistycznego badań materiałowych. 9.6 Uwagi końcowe Elementy i materiały zastosowane zgodnie z niniejszym programem funkcjonalno użytkowym powinny posiadać wymagane przepisami aprobaty, atesty i świadectwa dopuszczające. Wykonawca przed złożeniem oferty jest zobowiązany do szczegółowego zapoznania się z materiałami przygotowanymi i udostępnionymi przez Zamawiającego, dotyczącymi zakresu robót, a także do zapoznania się (dokonania wizji) z istniejącym stanem obiektu. Wykonawca zobowiązany jest uwzględnić w cenie ofertowej wszelkie prace konieczne do kompleksowego, zupełnego wykonania przedmiotu zamówienia. 10. Ogólne warunki wykonania i odbioru robót budowlanych Zakres prac projektowych: Przygotowanie niezbędnej dokumentacji przewidzianej przepisami Prawa Budowlanego o ile ustawa zakłada obowiązek sporządzenia dokumentacji dla robót objętych przedmiotem zamówienia, z zastrzeżeniem wykonania bez względu na unormowania ustawowe, stosowanych schematów, rysunków, szkiców itp., które będą wskazywały na sposób przeprowadzenia prac instalacyjnych wynikających z przedmiotu zamówienia Warunki odbioru prac projektowych: Dokumentację powykonawczą Wykonawca sporządzi w ilości 3 egzemplarzy w formie papierowej i w 1 egz. w wersji elektronicznej, z zastrzeżeniem postanowień pkt Prawa autorskie wszelkiej dokumentacji, koniecznej do realizacji przedmiotu zamówienia przechodzą na Zamawiającego Wymagania ogólne odbioru robót budowlanych: Wykonawca zrealizuje zadanie zgodnie z programem funkcjonalno użytkowym, obowiązującymi przepisami prawa, zasadami wiedzy technicznej. Wykonawca ze środków własnych zakupi i dostarczy materiały, konstrukcje i urządzenia niezbędne do realizacji zamówienia oraz wykona wszelkie towarzyszące czynności niezbędne do zrealizowania zadania Ogólne wymagania dotyczące robót Zamawiający w terminach określonych w umowie udostępni i przekaże Wykonawcy teren objęty inwestycją oraz zapewni na jego czas dostęp do terenu realizacji robót budowlanych. Wykonawca zorganizuje i zapewni kierowanie robotami budowlanymi w sposób zgodny z programem funkcjonalno-użytkowym i obowiązującymi przepisami, 10

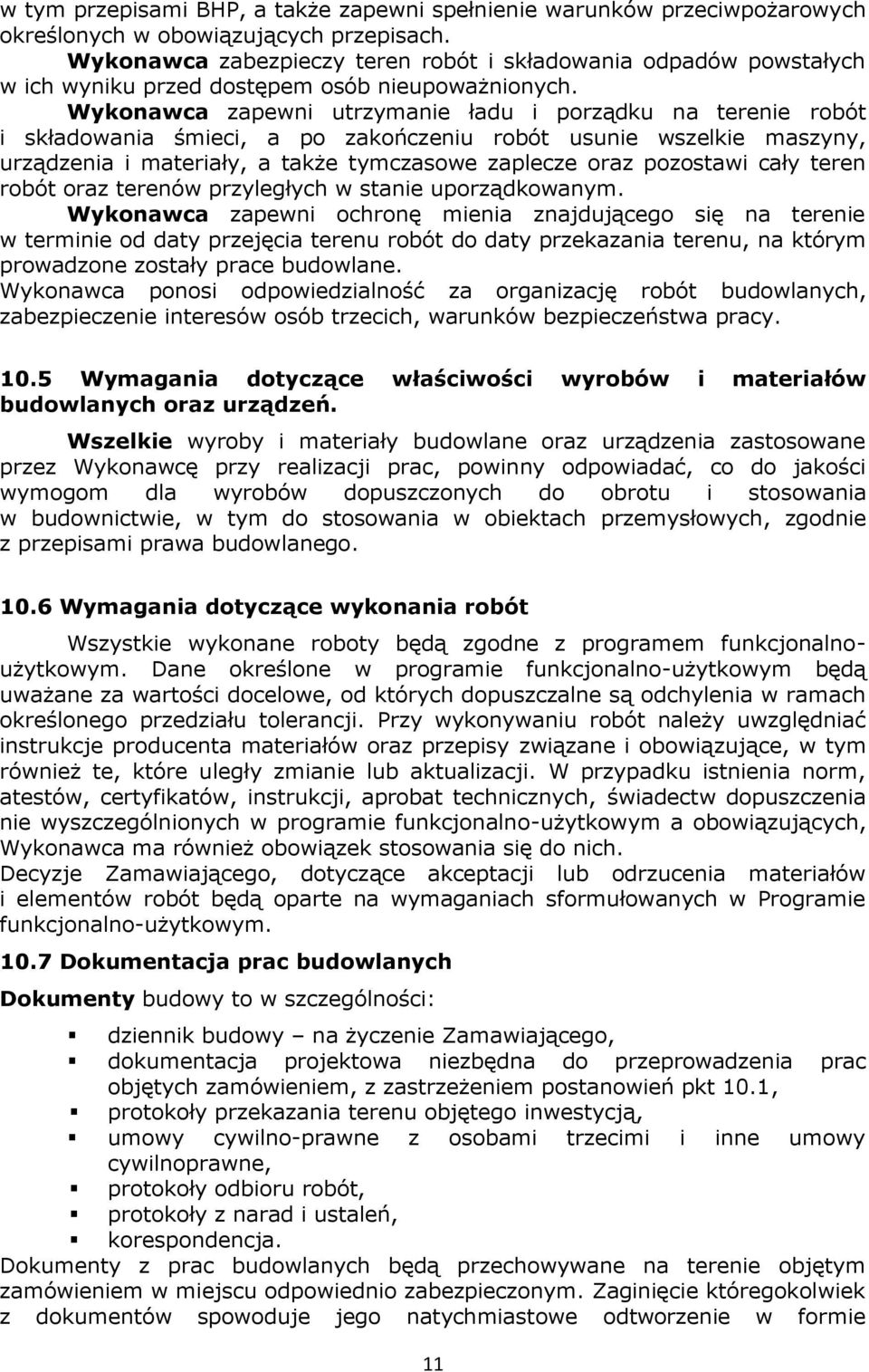

11 w tym przepisami BHP, a także zapewni spełnienie warunków przeciwpożarowych określonych w obowiązujących przepisach. Wykonawca zabezpieczy teren robót i składowania odpadów powstałych w ich wyniku przed dostępem osób nieupoważnionych. Wykonawca zapewni utrzymanie ładu i porządku na terenie robót i składowania śmieci, a po zakończeniu robót usunie wszelkie maszyny, urządzenia i materiały, a także tymczasowe zaplecze oraz pozostawi cały teren robót oraz terenów przyległych w stanie uporządkowanym. Wykonawca zapewni ochronę mienia znajdującego się na terenie w terminie od daty przejęcia terenu robót do daty przekazania terenu, na którym prowadzone zostały prace budowlane. Wykonawca ponosi odpowiedzialność za organizację robót budowlanych, zabezpieczenie interesów osób trzecich, warunków bezpieczeństwa pracy Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń. Wszelkie wyroby i materiały budowlane oraz urządzenia zastosowane przez Wykonawcę przy realizacji prac, powinny odpowiadać, co do jakości wymogom dla wyrobów dopuszczonych do obrotu i stosowania w budownictwie, w tym do stosowania w obiektach przemysłowych, zgodnie z przepisami prawa budowlanego Wymagania dotyczące wykonania robót Wszystkie wykonane roboty będą zgodne z programem funkcjonalnoużytkowym. Dane określone w programie funkcjonalno-użytkowym będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Przy wykonywaniu robót należy uwzględniać instrukcje producenta materiałów oraz przepisy związane i obowiązujące, w tym również te, które uległy zmianie lub aktualizacji. W przypadku istnienia norm, atestów, certyfikatów, instrukcji, aprobat technicznych, świadectw dopuszczenia nie wyszczególnionych w programie funkcjonalno-użytkowym a obowiązujących, Wykonawca ma również obowiązek stosowania się do nich. Decyzje Zamawiającego, dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w Programie funkcjonalno-użytkowym Dokumentacja prac budowlanych Dokumenty budowy to w szczególności: dziennik budowy na życzenie Zamawiającego, dokumentacja projektowa niezbędna do przeprowadzenia prac objętych zamówieniem, z zastrzeżeniem postanowień pkt 10.1, protokoły przekazania terenu objętego inwestycją, umowy cywilno-prawne z osobami trzecimi i inne umowy cywilnoprawne, protokoły odbioru robót, protokoły z narad i ustaleń, korespondencja. Dokumenty z prac budowlanych będą przechowywane na terenie objętym zamówieniem w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów spowoduje jego natychmiastowe odtworzenie w formie 11

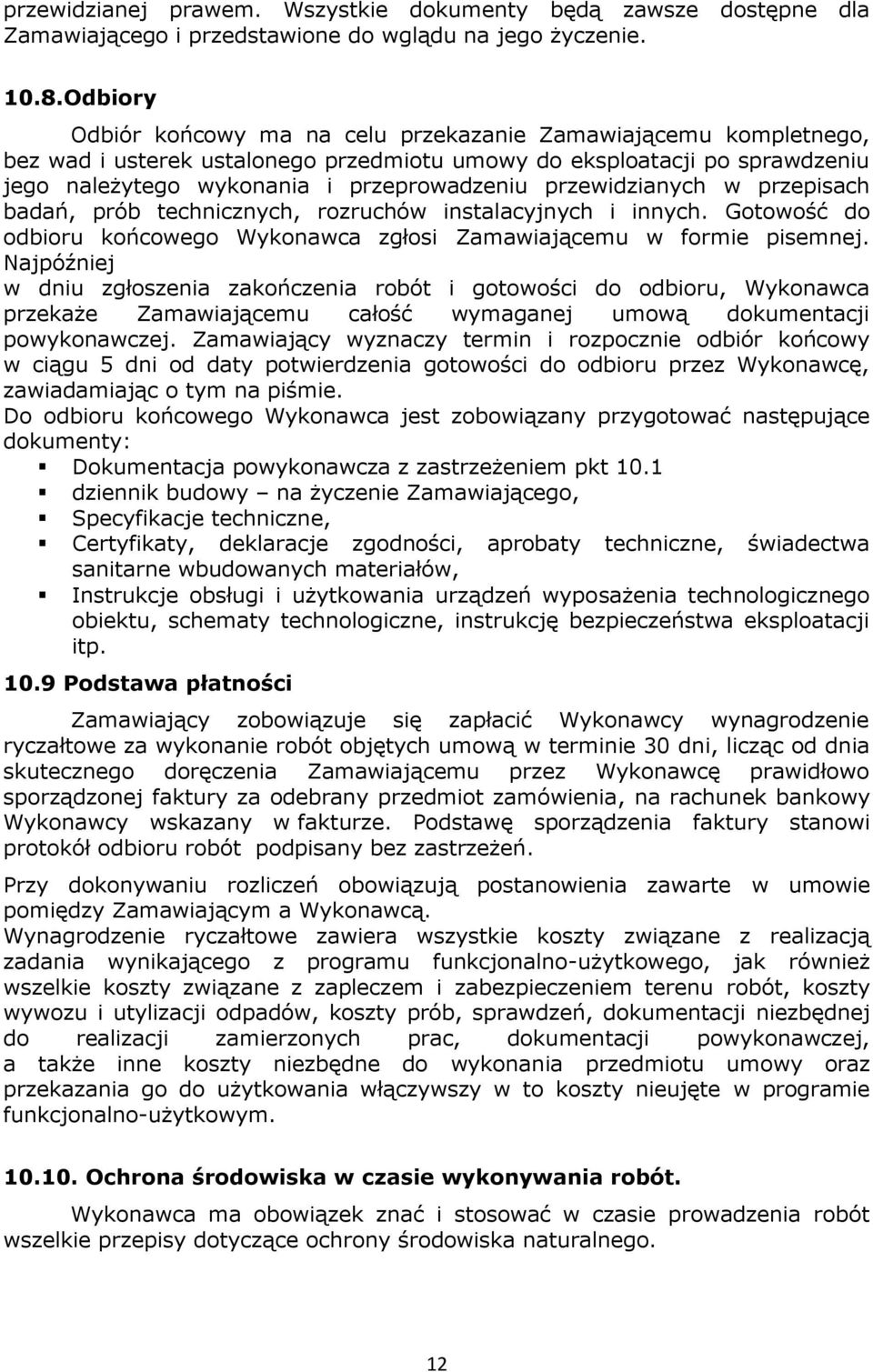

12 przewidzianej prawem. Wszystkie dokumenty będą zawsze dostępne dla Zamawiającego i przedstawione do wglądu na jego życzenie Odbiory Odbiór końcowy ma na celu przekazanie Zamawiającemu kompletnego, bez wad i usterek ustalonego przedmiotu umowy do eksploatacji po sprawdzeniu jego należytego wykonania i przeprowadzeniu przewidzianych w przepisach badań, prób technicznych, rozruchów instalacyjnych i innych. Gotowość do odbioru końcowego Wykonawca zgłosi Zamawiającemu w formie pisemnej. Najpóźniej w dniu zgłoszenia zakończenia robót i gotowości do odbioru, Wykonawca przekaże Zamawiającemu całość wymaganej umową dokumentacji powykonawczej. Zamawiający wyznaczy termin i rozpocznie odbiór końcowy w ciągu 5 dni od daty potwierdzenia gotowości do odbioru przez Wykonawcę, zawiadamiając o tym na piśmie. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: Dokumentacja powykonawcza z zastrzeżeniem pkt 10.1 dziennik budowy na życzenie Zamawiającego, Specyfikacje techniczne, Certyfikaty, deklaracje zgodności, aprobaty techniczne, świadectwa sanitarne wbudowanych materiałów, Instrukcje obsługi i użytkowania urządzeń wyposażenia technologicznego obiektu, schematy technologiczne, instrukcję bezpieczeństwa eksploatacji itp Podstawa płatności Zamawiający zobowiązuje się zapłacić Wykonawcy wynagrodzenie ryczałtowe za wykonanie robót objętych umową w terminie 30 dni, licząc od dnia skutecznego doręczenia Zamawiającemu przez Wykonawcę prawidłowo sporządzonej faktury za odebrany przedmiot zamówienia, na rachunek bankowy Wykonawcy wskazany w fakturze. Podstawę sporządzenia faktury stanowi protokół odbioru robót podpisany bez zastrzeżeń. Przy dokonywaniu rozliczeń obowiązują postanowienia zawarte w umowie pomiędzy Zamawiającym a Wykonawcą. Wynagrodzenie ryczałtowe zawiera wszystkie koszty związane z realizacją zadania wynikającego z programu funkcjonalno-użytkowego, jak również wszelkie koszty związane z zapleczem i zabezpieczeniem terenu robót, koszty wywozu i utylizacji odpadów, koszty prób, sprawdzeń, dokumentacji niezbędnej do realizacji zamierzonych prac, dokumentacji powykonawczej, a także inne koszty niezbędne do wykonania przedmiotu umowy oraz przekazania go do użytkowania włączywszy w to koszty nieujęte w programie funkcjonalno-użytkowym Ochrona środowiska w czasie wykonywania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. 12

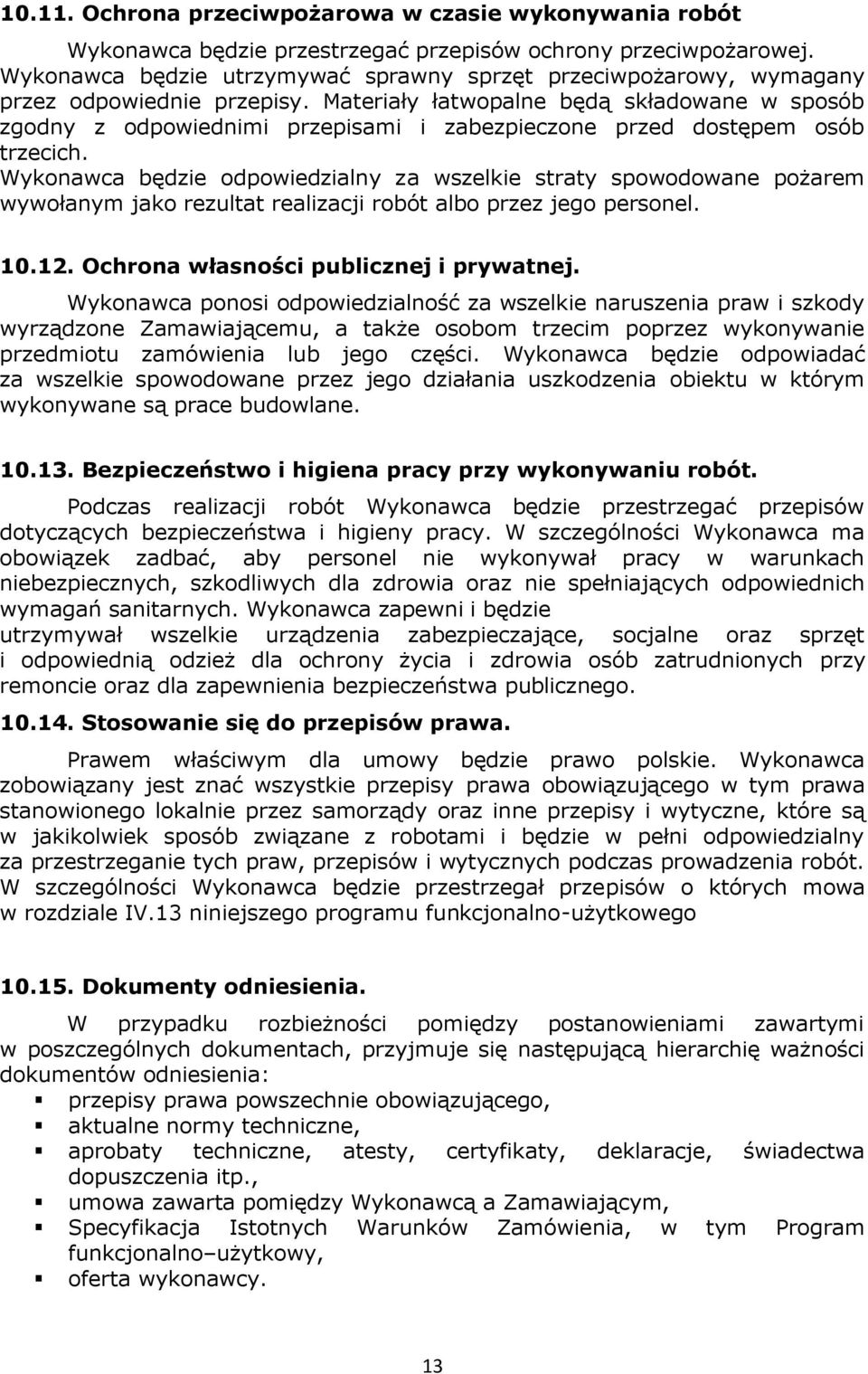

13 Ochrona przeciwpożarowa w czasie wykonywania robót Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez jego personel Ochrona własności publicznej i prywatnej. Wykonawca ponosi odpowiedzialność za wszelkie naruszenia praw i szkody wyrządzone Zamawiającemu, a także osobom trzecim poprzez wykonywanie przedmiotu zamówienia lub jego części. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia obiektu w którym wykonywane są prace budowlane Bezpieczeństwo i higiena pracy przy wykonywaniu robót. Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych przy remoncie oraz dla zapewnienia bezpieczeństwa publicznego Stosowanie się do przepisów prawa. Prawem właściwym dla umowy będzie prawo polskie. Wykonawca zobowiązany jest znać wszystkie przepisy prawa obowiązującego w tym prawa stanowionego lokalnie przez samorządy oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. W szczególności Wykonawca będzie przestrzegał przepisów o których mowa w rozdziale IV.13 niniejszego programu funkcjonalno-użytkowego Dokumenty odniesienia. W przypadku rozbieżności pomiędzy postanowieniami zawartymi w poszczególnych dokumentach, przyjmuje się następującą hierarchię ważności dokumentów odniesienia: przepisy prawa powszechnie obowiązującego, aktualne normy techniczne, aprobaty techniczne, atesty, certyfikaty, deklaracje, świadectwa dopuszczenia itp., umowa zawarta pomiędzy Wykonawcą a Zamawiającym, Specyfikacja Istotnych Warunków Zamówienia, w tym Program funkcjonalno użytkowy, oferta wykonawcy. 13

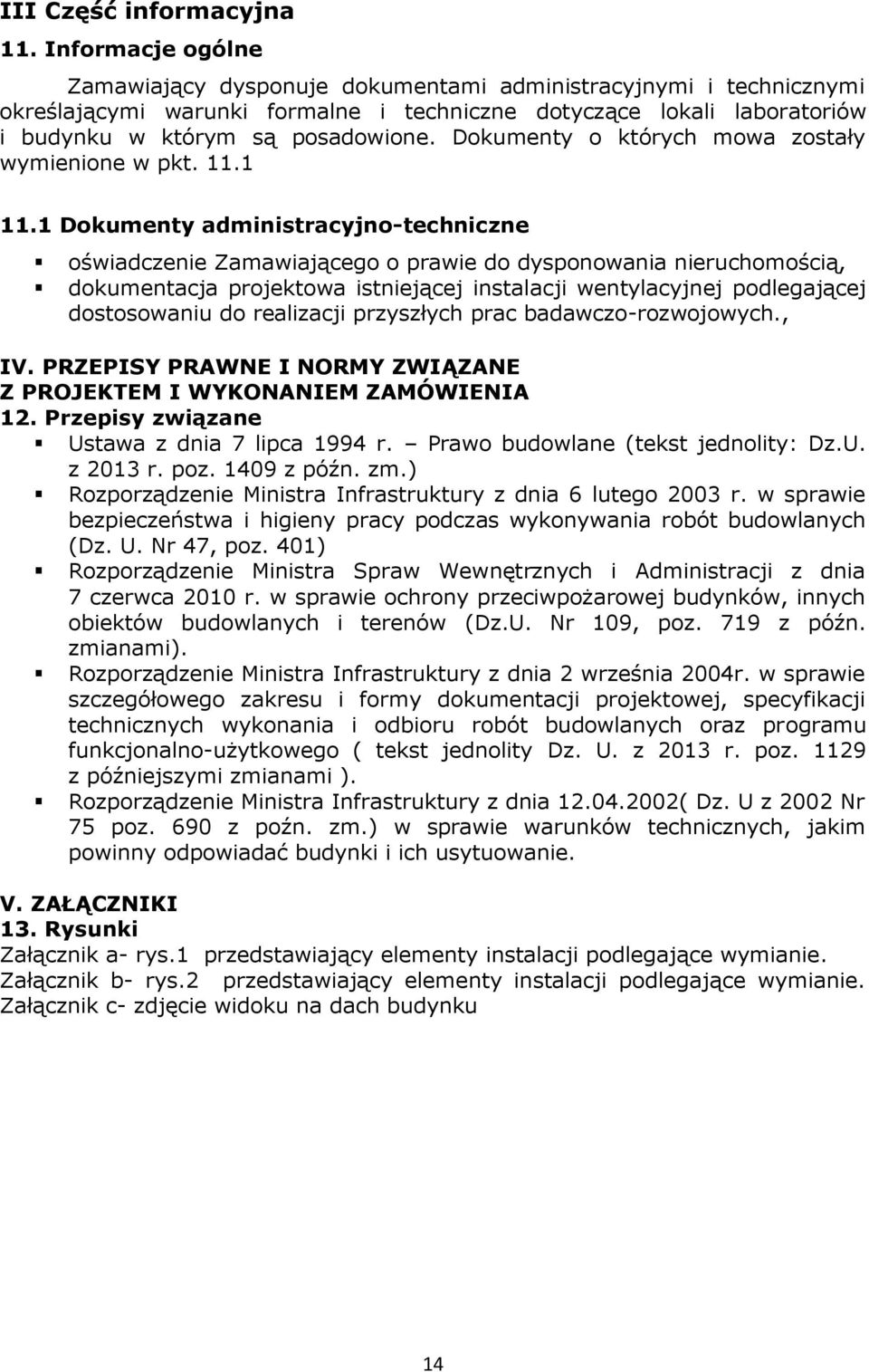

14 III Część informacyjna 11. Informacje ogólne Zamawiający dysponuje dokumentami administracyjnymi i technicznymi określającymi warunki formalne i techniczne dotyczące lokali laboratoriów i budynku w którym są posadowione. Dokumenty o których mowa zostały wymienione w pkt Dokumenty administracyjno-techniczne oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, dokumentacja projektowa istniejącej instalacji wentylacyjnej podlegającej dostosowaniu do realizacji przyszłych prac badawczo-rozwojowych., IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 12. Przepisy związane Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz.U. z 2013 r. poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz. 719 z późn. zmianami). Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego ( tekst jednolity Dz. U. z 2013 r. poz z późniejszymi zmianami ). Rozporządzenie Ministra Infrastruktury z dnia ( Dz. U z 2002 Nr 75 poz. 690 z poźn. zm.) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. V. ZAŁĄCZNIKI 13. Rysunki Załącznik a- rys.1 przedstawiający elementy instalacji podlegające wymianie. Załącznik b- rys.2 przedstawiający elementy instalacji podlegające wymianie. Załącznik c- zdjęcie widoku na dach budynku 14
