1 Member of Designated according to Article 29 of Regulation (EU) No 305/2011 and member of EOTA (European Organization for Technical Assessment) Europejska Ocena Techniczna Draft ETA-13/0724 z 14 maj 2018 (tłumaczenie na język polski wykonane przez KLIMAS sp. z o.o. oryginał w języku niemieckim) Część ogólna Jednostka Oceny Technicznej wydająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Grupa wyrobów, do której wyrób budowlany należy Producent Zakład produkcyjny Niniejsza Europejska Ocena Techniczna zawiera Niniejsza Europejska Ocena Techniczna została wydana zgodnie z Rozporządzeniem (EU) Nr 305/2011, na podstawie Deutsches Institut für Bautechnik Łączniki tworzywowe do mocowania warstwy izolacyjnej ociepleń ścian zewnętrznych w podłożu betonowym i murowym KLIMAS Sp. z o. o Kuźnica Kiedrzyńska ul. Wincentego Witosa 135/137 PL Mykanów Polska Wkręt-met 12 stron, w tym 3 Załączniki, które stanowią integralną część niniejszej Oceny EAD Z /18

2 Europejska Ocena Techniczna ETA-13/0724 Strona 2 z 12 ǀ 14 maj 2018 Niniejsza Europejska Ocena Techniczna została wydana przez Jednostkę Oceny Technicznej w języku oficjalnym tej jednostki. Tłumaczenia niniejszej Europejskiej Oceny Technicznej na inne języki powinny w pełni odpowiadać oryginalnie wydanemu dokumentowi i powinny być zidentyfikowane jako tłumaczenia. Udostępnianie niniejszej Europejskiej Oceny Technicznej, włączając środki przekazu elektronicznego, powinno odbywać się w całości. Jakkolwiek publikowanie części dokumentu jest możliwe, za pisemną zgodą Jednostki Oceny Technicznej. W tym przypadku na kopii powinna być podana informacja, że jest to fragment dokumentu. Ta europejska ocena techniczna może zostać wycofana przez wydającego oceny techniczne, na podstawie informacji Komisji Europejskiej zgodnie z artykułem 25 (3) rozporządzenia (EU) nr 305/2011. Z /18

3 Europejska Ocena Techniczna ETA-13/0724 Strona 3 z 12 ǀ 14 maj 2018 Część szczegółowa 1 Opis techniczny wyrobu Wkręcane łączniki tworzywowe składają się z tulei tworzywowej, wykonanej z pierwotnego polietylenu i ze specjalnego wkręta, stanowiącego trzpień rozporowy, wykonanego ze stali ocynkowanej. Łączniki mogą być także stosowane z dodatkowym talerzykiem TDX-90, TDX-140 wg Aneksu A3. Rysunki i opis wyrobu podano w Załączniku A. 2 Określenie zamierzonego zastosowania zgodnie z odpowiednim Europejskim Dokumentem Oceny (EAD) Właściwości podane w punkcie 3 mają zastosowanie tylko w przypadku, gdy łączniki są stosowane zgodnie z warunkami podanymi w Załączniku B. Postanowienia niniejszej Europejskiej Oceny Technicznej są oparte na założeniu przewidywanego 25-letniego okresu użytkowania łącznika. Założenia dotyczące okresu użytkowania wyrobu nie mogą być interpretowane jako gwarancja udzielana przez producenta lub Jednostkę Oceny Technicznej, ale jako informacja, która może być wykorzystana przy wyborze odpowiedniego wyrobu, w związku z przewidywanym, ekonomicznie uzasadnionym okresem użytkowania obiektu. 3 Właściwości użytkowe wyrobu oraz metody zastosowania do ich oceny 3.1 Bezpieczeństwo użytkowania i dostępność obiektów (Wymaganie Podstawowe 4) Zasadnicze charakterystyki Nośności charakterystyczne Odległości łączników od krawędzi podłoża i ich rozstawy Sztywność talerzyka Przemieszczenia Właściwości użytkowe Załącznik C1 Załącznik B2 Załącznik C2 Załącznik C2 3.2 Oszczędność energii i izolacyjność cieplna (Wymaganie Podstawowe 6) Zasadnicze charakterystyki Właściwości użytkowe Punktowy współczynnik przenikania ciepła Załącznik C2 4 System oceny i weryfikacji stałości właściwości użytkowych (AVCP) wraz z odniesieniem do jego podstawy prawnej Zgodnie z EAD nr , obowiązujący jako europejski akt prawny: 97/463/EC. Zastosowano system oceny: 2+ Z /18

4 Europejska Ocena Techniczna ETA-13/0724 Strona 4 z 12 ǀ 14 maj Szczegóły techniczne niezbędne do zastosowania systemu AVCP, zgodnie z odpowiednim Europejskim Dokumentem Oceny (EAD) Szczegóły techniczne niezbędne do wdrożenia systemu AVCP zostały określone w planie kontroli zdeponowanym w Deutsches Institut für Bautechnik. Wydano w Berlinie 14 maj 2018 przez Deutsches Institut für Bautechnik. BD Dipl.-Ing Andreas Kummerow Szef Instytutu Z /18

5 Strona 5 Europejska Ocena Techniczna montaż powierzchniowy montaż zagłębiony Oznaczenia: hd hef h h1 ttol hr = grubość warstwy izolacyjnej = efektywna głębokość zakotwienia = grubość podłoża (ściana) = głębokość otworu wywierconego w podłożu = grubość warstwy wyrównawczej, nośnej i/lub nienośnej = grubość krążka styropianowego Opis wyrobu Parametry montażu montaż powierzchniowy, montaż zagłębiony Załącznik A 1

6 Strona 6 Europejska Ocena Techniczna Oznaczenie głębokości zakotwienia Oznaczenie tulei: Znak identyfikacyjny (Wkret-Met) Typ tulei WKTHERM Rozmiar tulei 8xLk Kategorie użytkowe (A B C) Oznaczenie trzpienia: Znak identyfikacyjny (S) Kategorie użytkowe (D E) Trzpień rozporowy - wkręcany TN-5,1 Tabla A1: Wymiary Oznaczenie łącznika Dk dnom Tuleja łącznika min La max La hef ds Trzpień rozporowy - wkręcany min Ls max Ls WKTHERM S * efektywna głębokość zakotwienia dla kategorii E Określenie maksymalnej grubości materiału izolacyjnego hd dla : hd = La ttol hef (e.g. La =195; ttol =10) e.g. hd = hdmax = /65* 4, Opis wyrobu oznaczenia i wymiary tulei tworzywowej i trzpienia rozporowego Załącznik A 2

7 Strona 7 Europejska Ocena Techniczna Tabela A2: Materiały Nazwa Tuleja łącznika Trzpień rozporowy Krążek styropianowy Materiały Polietylen (pierwotny materiał), kolor: naturalny lub szary Stal, ocynkowana 5 μm zgodnie z EN ISO 4042:2001, łeb trzpienia Poliamid PA6 GF, kolor naturalny lyb zielony KS: styropian (EPS), kolor: biały KSG: styropian (EPS), kolor: szary Tabela A3: Talerzyki dociskowe, wymiary i materiał Oznaczenie talerzyka Średnica zewnętrzna Materiał TDX-P Polietylen, naturalny lub szary TDX Poliamid +GF, naturalny lub szary TDX-P Polietylen, naturalny lub szary TDX Poliamid +GF, naturalny lub szary TDX-P-90/TDX-90 TDX-P-140/TDX-140 Frez tworzywowy WK-FT do montażu zagłębionego Opis wyrobu Materiały, Dodatkowe talerze do Krążek styropianowy KS i KSG Załącznik A 3

8 Strona 8 Europejska Ocena Techniczna Warunki stosowania Warunki kotwienia: Łączniki mogą być stosowane tylko do przenoszenia obciążeń od ssania wiatru, a nie powinny być stosowane do przenoszenia obciążeń od ciężaru własnego systemu izolacji cieplnej. Podłoża: Beton zwykły (kategoria użytkowa A) zgodnie z Załącznikiem C 1. Konstrukcje murowe z elementów pełnych (kategoria użytkowa B), zgodnie z Załącznikiem C 1. Konstrukcje murowe z elementów perforowanych (kategoria użytkowa C), zgodnie z Załącznikiem C 1. Beton na kruszywie lekkim (kategoria użytkowa D), zgodnie z Załącznikiem C 1. Beton komórkowy (kategoria użytkowa E), zgodnie z Załącznikiem C 1. W przypadku innych podłoży w kategoriach użytkowych A, B, C, D lub E nośności charakterystyczne łączników mogą być określane na podstawie badań na placu budowy według raportu technicznego EOTA TR051, wydanie grudzień Zakres temperatur: 0 C do +40 C (max. temperatura krótkotrwała +40 C i max. temperatura długotrwała +24 C). Projektowanie: Zakotwienia są projektowane przez inżyniera posiadającego uprawnienia do projektowania z częściowymi współczynnikami bezpieczeństwa γm = 2,0 i γf = 1,5, jeżeli nie istnieją inne przepisy krajowe. Obliczenia i rysunki są przygotowywane z uwzględnieniem obciążeń jakie mają przenieść łączniki, miejsca osadzenia łączników są wskazane na rysunkach projektowych. Łączniki można stosować tylko do wielopunktowego mocowania systemów izolacji cieplnej. Montaż: Otwory powinny być wiercone w sposób podany w Załączniku C1. Łączniki powinny być osadzane przez odpowiednio wyszkolony personel, pod nadzorem osoby upoważnionej. Temperatura montażu powinna się zawierać w zakresie od 0 C do +40 C. Oddziaływanie promieniowania UV ze światła słonecznego na niepokryty zaprawą łącznik 6 tygodni. EJOT WKTHERM H3 eco S and EJOT H4 eco Intended Stosowanie Use Specifications Warunki stosowania Załącznik Annex B B 1 1

9 Strona 9 Europejska Ocena Techniczna Tabela B1: Parametry montażu dla Kategorie użytkowe ABCD E Nominalna średnica wiertła d0 = 8 8 Średnica ostrza wiertła dcut 8,45 8,45 Głębokość wierconego otworu h Efektywna głębokość zakotwienia hef Tabela B2: Minimalna grubość podłoża, minimalny rozstaw łączników i minimalna odległość łącznika od krawędzi podłoża Minimalny rozstaw łączników smin 100 Minimalna odległość łącznika od krawędzi cmin 100 Minimalna grubość podłoża h 100 Schemat rozmieszczenia łączników Stosowanie Parametry montażowe, Min. grubość podłoża, min. rozstaw łączników i min. odległość łącznika od krawędzi Załącznik B 2

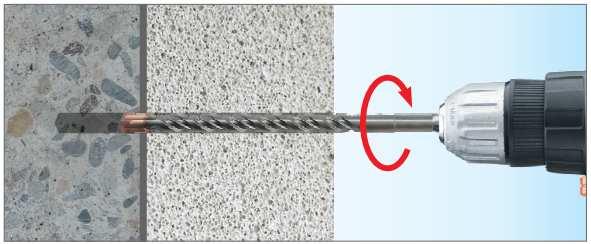

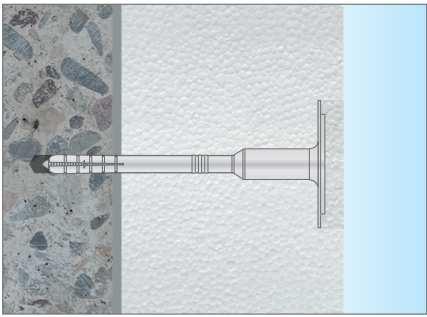

10 Strona 10 Europejska Ocena Techniczna Instrukcja montażu montaż powierzchniowy 1 2 1) Wywiercić otwór prostopadle do powierzchni podłoża. Wyczyścić otwór. 2) Wprowadzić łącznik do otworu. Talerzyk łącznika zlicować z warstwą ETICS 3) Osadzić trzpień łącznika poprzez wkręcenie z użyciem końcówki montażowej TX ) Poprawnie osadzony łącznik. montaż zagłębiony 1) Wywiercić otwór prostopadle do powierzchni podłoża. Wyczyścić otwór ) Wykonać otwór w izolacji cieplnej pod montaż zagłębiony przy użyciu freza WK-FT. 3) Wprowadzić łącznik do otworu. Talerzyk łącznika zlicować z warstwą ETICS 3 4 4) Osadzić trzpień łącznika poprzez wkręcenie z użyciem końcówki montażowej TX-40 5) Umieścić krążek styropianowy. 6) Poprawnie osadzony łącznik. 5 6 EJOT WKTHERM H3 eco S und EJOT H4 eco Verwendungszweck Stosowanie Montageanleitung Instrukcja montażu montaż powierzchniowy, montaż zagłębiony Załącznik Anhang B 3

11 Strona 11 Europejska Ocena Techniczna Tabela C1: Nośność charakterystyczna na wyrywanie N Rk [kn] w podłożu betonowym i murowym z zastosowaniem pojedynczego łącznika Typ łącznika Podłoże Gęstość objętościowa ρ [kg/dm 3 ] Minimalna wytrzymałość na ściskanie fb [N/mm 2 ] Uwagi Sposób wiercenia Beton C12/15 (EN 206-1:2000) - - z udarem 1,20 Beton C16/20 - C50/60 (EN 206-1:2000) - - z udarem 1,50 Cegły ceramiczne pełne MZ wg normy EN 771-1:2011 2,0 20 z udarem 1,50 NRk [kn] Cegły silikatowe pełne KS wg normy EN 771-2:2011 2,0 20 z udarem 1,50 Silikatowe bloki kanałowe KSL wg normy EN 771-2:2011 1,6 12 pionowa perforacja więcej niż 15 % i mniej niż 50 %, grubość zewnętrznej ścianki 20 mm z udarem 0,9 Cegły ceramiczne perforowane HLZ wg normy z EN 771-1:2011 1,2 12 pionowa perforacja więcej niż 15 % i mniej niż 50 %, grubość zewnętrznej ścianki 12 mm bez udaru 0,75 Bloki kanałowe z betonu lekkiego HBL wg normy EN 771-3:2011 0,8 2 pionowa perforacja więcej niż 15 % i mniej niż 50 %, grubość zewnętrznej ścianki 30 mm bez udaru 0,75 Autoklawizowany beton komórkowy wg normy EN 771-4:2011 0,35 2 bez udaru 0,60 Autoklawizowany beton komórkowy wg normy EN 771-4:2011 0,65 3,5 bez udaru 1,20 beton na kruszywie lekkim LAC wg normy EN 1520:2011 / EN 771-3:2011 1,05 5 bez udaru 0,90 LTX-8/LMX-8/LGX-8 EJOT WKTHERM H3 eco S und EJOT H4 eco Performances Verwendungszweck Właściwości użytkowe Nośność Characteristic Montageanleitung charakterystyczna resistance Anhang Annex C B 1 3

12 Strona 12 Europejska Ocena Techniczna Tabela C2: Punktowy współczynnik przenikania ciepła zgodnie z Raportem Technicznym EOTA TR 025: grubość warstwy punktowy współczynnik przenikania ciepła izolacyjnej Typ łącznika χ hd [W/K] montaż powierzchniowy ,002 montaż zagłębiony ,002 Tabela C3: Sztywność talerzyka zgodnie z Raportem Technicznym EOTA TR 026: Obciążenie na talerzyk Średnica talerzyka Sztywność talerzyka łącznika Typ łącznika [kn/mm] [kn] 60 4,3 0,6 Tabela C4: Przemieszczenia Podłoże (zgodnie z tab. C1) Gęstość objętościowa ρ [kg/dm 3 ] Minimalna wytrzymałość na ściskanie fb [N/mm 2 ] Obciążenie N [kn] Przemieszczenie δ(n) Beton C12/15 0,40 3,9 Beton C16/20 C50/60 0,50 4,0 Cegły silikatowe pełne KS 2,0 20 0,50 3,2 Cegły ceramiczne pełne MZ 2,0 20 0,50 3,9 Cegły ceramiczne perforowane HLZ 1,2 12 0,25 4,2 Silikatowe bloki kanałowe KSL 1,6 12 0,30 3,5 Bloki kanałowe z betonu lekkiego HBL 0,8 2 0,25 4,1 Autoklawizowany beton komórkowy 0,35 2 0,2 5,0 Autoklawizowany beton komórkowy 0,65 3,5 0,4 3,6 beton na kruszywie lekkim LAC 1,05 5 0,3 3,5 EJOT LFM-8 WKTHERM H1 H3 / LFM-10 eco S und / LFN-10 H4 EJOT eco H4 eco Leistungen Verwendungszweck Performances Właściwości użytkowe Charakteristische Montageanleitung Point Punktowy thermal współczynnik transmittance, Zugtragfähigkeit przenikania plate stiffness ciepła, sztywność talerzyka, przemieszczenia Załącznik Anhang Annex C B C
