1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Układ graficzny CKE 2018 Nazwa kwalifikacji: Organizacja robót związanych z budową i utrzymaniem obiektów mostowych Oznaczenie kwalifikacji: 29 Wersja arkusza: X 29-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2019 CZĘŚĆ PISEMNA Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 9 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość

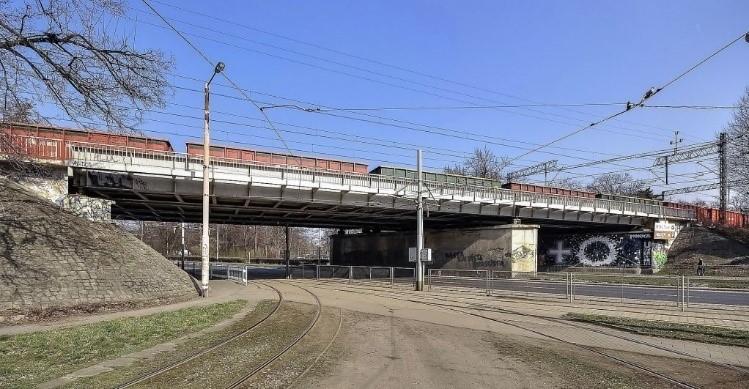

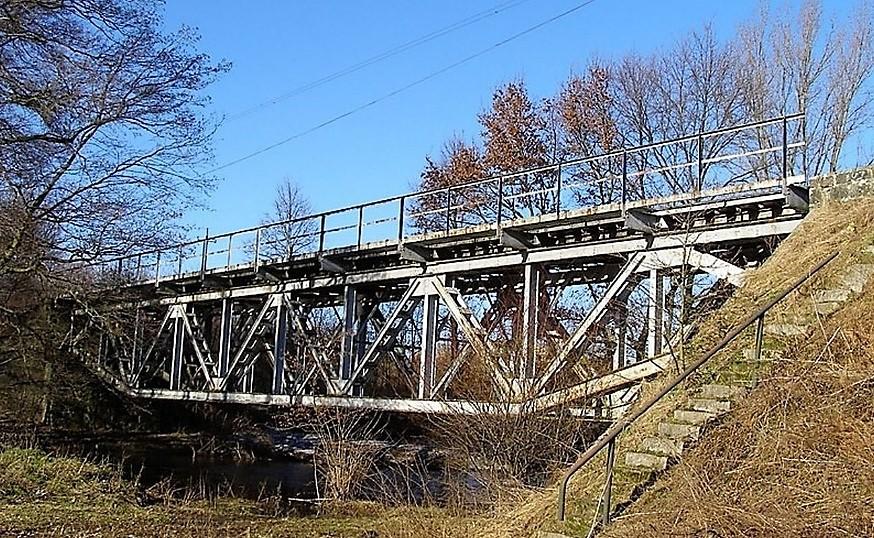

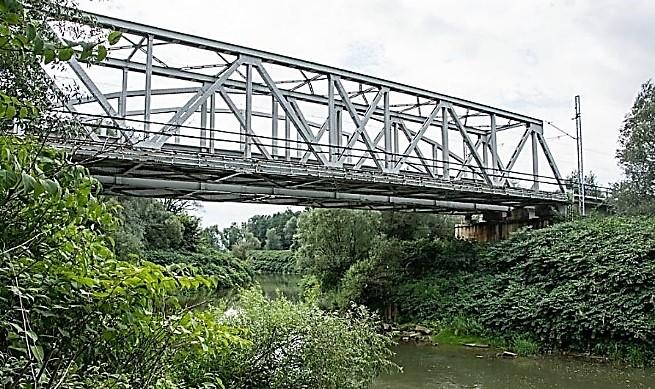

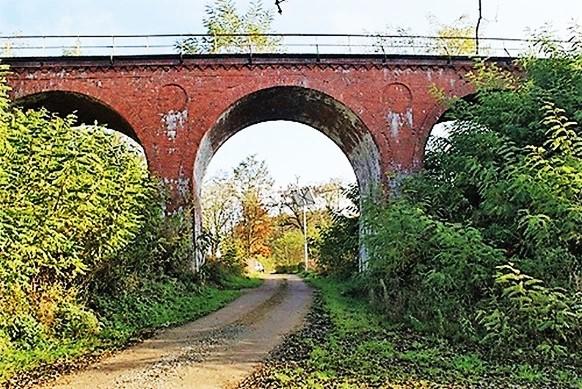

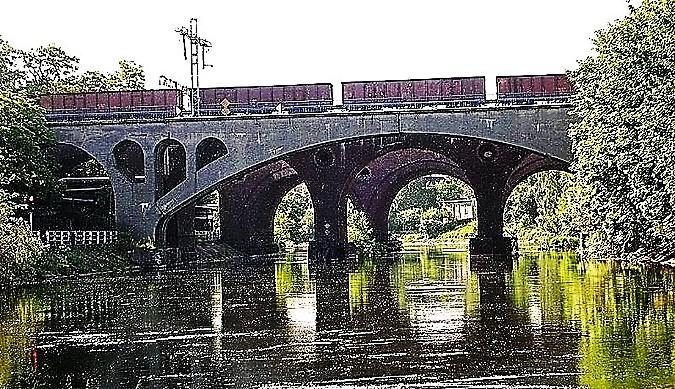

2 Zadanie 1. Na rysunku przedstawiono obiekt mostowy o konstrukcji jednoprzęsłowej belkowej. monolitycznej. kratownicowej. blachownicowej. Zadanie 2. Wysokość konstrukcyjna przęsła mostu jest to największa odległość pomiędzy skrajnymi elementami konstrukcji przęsła. dolną krawędzią przęsła a niweletą drogi. pasem górnym i dolnym przęsła. dolną a górną krawędzią mostu. Zadanie 3. Na którym rysunku przedstawiono obiekt mostowy, w którym zastosowane są izbice? Strona 2 z 9

3 Zadanie 4. Minimalna temperatura dla wykonywania robót spawalniczych przy montażu konstrukcji stalowych obiektu mostowego wynosi Zadanie 5. 5 o C 0 o C +5 o C +10 o C Przebieg robót w trakcie budowy obiektu mostowego należy zapisywać w Zadanie 6. książce obmiarów. dzienniku budowy. notatkach służbowych. protokołach konieczności. Który pal wzmacnia podłoże gruntu? Zadanie 7. CF Franki. Straussa. Wolfsholza. Do wykonania otworów pod pale fundamentowe przy budowie mostu należy zastosować Zadanie 8. kafar. koparkę. wiertnicę. sprężarkę. Ile mieszanki betonowej należy zamówić do betonowania 20 sztuk pali fundamentowych, jeżeli zużycie na 1 pal wynosi 3 m 3? Zadanie m 3 60 m 3 30 m 3 20 m 3 Mosty o konstrukcji monolitycznej wykonuje się metodą nasuwania poprzecznego. montażu gotowych elementów. betonowania na miejscu budowy. prefabrykacji polowej na budowie. Strona 3 z 9

4 Zadanie 10. W celu obniżenia zwierciadła wody gruntowej w gruntach o małym współczynniku filtracji należy zastosować Zadanie 11. drenaże. igłofiltry. studnie zbiorcze. pompy głębinowe. Kształt i wielkość blach węzłowych w kratownicy zależą od Zadanie 12. liczby węzłów w kratownicy. wielkości dopuszczalnych mimośrodów. liczby łączników potrzebnych w danym węźle. technologii zastosowanej do wykonania kratownicy. W celu zapewnienia ciągłego i szybkiego transportu dużej ilości mieszanki betonowej na znaczne wysokości należy zastosować Zadanie 13. pompę. japonkę. pojemnik. taśmociąg. Ile betonu zużyto do wykonania filara o przekroju kołowym o średnicy 2 metrów i wysokości 10 metrów, przyjmując wartość п = 3,14? Zadanie ,5 m 3 25,0 m 3 30,0 m 3 31,4 m 3 Tensometr służy do pomiaru Zadanie 15. stopnia korozji w elementach konstrukcji stalowej mostu. naprężenia w elementach konstrukcji mostu. strzałki ugięcia przęsła mostu. pochylenia podpór. Technologię Jet-Groutig należy zastosować do uszczelnienia podłoża gruntowego. sprężania konstrukcji. uszlachetniania stali. reprofilacji betonu. Strona 4 z 9

5 Zadanie 16. Pełne obciążenie konstrukcji żelbetowej po jej zabetonowaniu, przyjmując temperaturę otoczenia 18 C (±2 C), może nastąpić po upływie minimum Zadanie dni. 21 dni. 28 dni. 30 dni. Betonowanie elementu konstrukcji mostu należy przeprowadzić bezpośrednio po Zadanie 18. odebraniu rusztowania. wykonaniu ław drutowych. zakończeniu montażu zbrojenia. odebraniu zbrojenia danego elementu. W konstrukcjach kablobetonowych napinanie docelowe kabli odbywa się Zadanie 19. przed betonowaniem elementu. przed rozpoczęciem montażu kabli. bezpośrednio po zakończeniu betonowania. po uzyskaniu przez beton odpowiedniej wytrzymałości. Montaż konstrukcji mostu wykonuje się Zadanie 20. zgodnie z projektem montażu. zgodnie z wytycznymi inspektora nadzoru. na podstawie harmonogramu kierownika budowy. na podstawie zaleceń głównego wykonawcy budowy. Utrzymywanie próbnego obciążenia statycznego na moście powinno trwać minimum 15 minut i odbywać się Zadanie 21. po południu. w południe. nocą. rano. Ile wyniesie wysokość bezwzględna toru na końcu mostu o długości 100 m, jeżeli wysokość na jego początku wynosi 90,200 m n.p.m., a pochylenie podłużne toru i = 0,1%? 90,100 m n.p.m. 90,300 m n.p.m. 90,350 m n.p.m. 90,400 m n.p.m. Strona 5 z 9

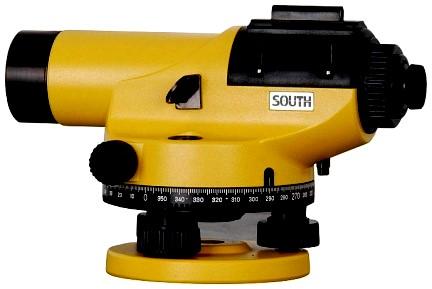

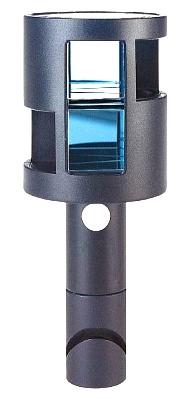

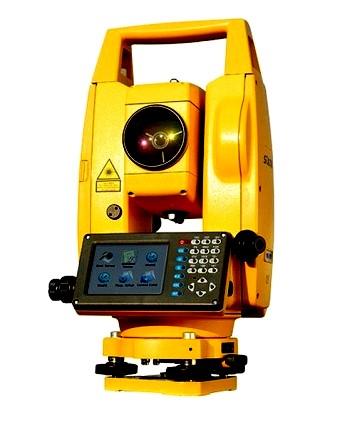

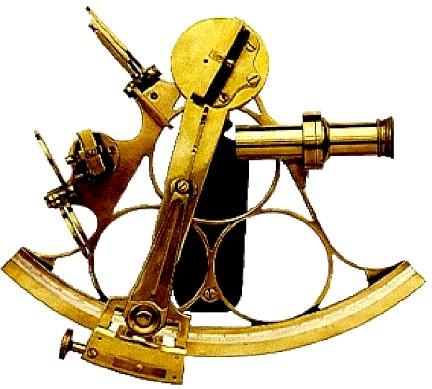

6 Zadanie 22. Wadliwie wykonana pielęgnacja powierzchni żelbetowego elementu obiektu może być przyczyną powstania Zadanie 23. rozwarstwienia betonu w trakcie betonowania. licznych nieszczelności w betonie. drobnych rys na powierzchni. osiadania całej konstrukcji. Roboty zanikające należy zgłosić do odbioru Zadanie 24. w dzienniku budowy. na piśmie inwestorowi. zapisem w protokole konieczności. telefonicznie kierownikowi budowy. Celem obchodu obiektu mostowego jest stwierdzenie Zadanie 25. wielkości strzałek ugięcia przęseł. stopnia korozji stali zbrojeniowej. stopnia osiadania poszczególnych podpór. obecności uszkodzeń na powierzchni mostu. Jakość połączeń elementów w konstrukcjach nitowanych mostu sprawdzana jest poprzez Zadanie 26. obstukiwanie młotkiem. badanie rentgenowskie. dodatkowe obciążanie połączeń. podważanie łba nitu śrubokrętem. Którego urządzenia należy użyć do przeprowadzenia kontrolnych pomiarów sytuacyjno-wysokościowych związanych z budową obiektu mostowego? Strona 6 z 9

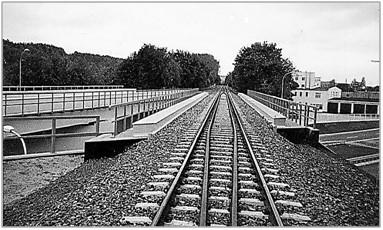

7 Zadanie 27. Do bezpośredniego sprawdzania rozstawu szyn w torze służy Zadanie 28. taśma. teodolit. niwelator. toromierz. Jak przebiega wymiana zużytych mostownic na moście dwutorowym? Zadanie 29. Zamyka się ruch na moście i dokonuje się wymiany mostownic. Wymienia się mostownice na jednym z torów, a na drugim ogranicza ruch. Dokonuje się wymiany rotacyjnej po jednej mostownicy na każdym z torów. Wymienia się mostownice na jednym z torów bez ograniczania ruchu na torze sąsiednim. Po stwierdzeniu w trakcie obchodu rys na przedniej ścianie przyczółka mostowego należy Zadanie 30. zatrzeć rysy zaprawą. założyć marki kontrolne na rysy. natychmiast wstrzymać ruch na moście. ograniczyć ruch na moście do minimum. Kontrolę stanu technicznego obiektu mostowego wykonuje się w czasie przeglądu okresowego, który odbywa się Zadanie 31. co miesiąc w okresie letnim. co sześć miesięcy. raz na dwa lata. raz w roku. Tor przedstawiony na rysunku usytuowany jest na podsypce. mostownicach. belkach stalowych. belkach żelbetowych. Strona 7 z 9

8 Zadanie 32. Jeżeli podczas obchodu stwierdzono uszkodzenie toru na moście kolejowym, to w celu zapewnienia bezpieczeństwa ruchu należy Zadanie 33. ustawić sygnalistę. osłonić tor sygnałem D1 Stój. ograniczyć prędkość do 50 km/h. ograniczyć prędkość do minimum. Protokół z oględzin obiektu należy wykonać Zadanie 34. po zakończeniu remontu obiektu. po dokonanym przeglądzie okresowym. w przypadku stwierdzenia uszkodzenia konstrukcji. w przypadku stanu zagrożenia bezpieczeństwa ruchu. Jak długo należy przechowywać dokumentację eksploatacyjną obiektu mostowego? Zadanie35. Do czasu zakończenia remontu. Do planowanej modernizacji. Do końca istnienia obiektu. Do następnego remontu. Co powinni zrobić po sygnale Baczność pracownicy prowadzący roboty na moście z wykuszami? Zadanie 36. Udać się do wykuszy. Opuścić pośpiesznie most. Stanąć na baczność przy barierach. Przerwać pracę i czekać na dalsze polecenia. Jeżeli w trakcie przeglądu okresowego stwierdzono uszkodzenie izbicy, to jej remont należy zaplanować Zadanie 37. w ciągu najbliższego roku. przed następnym sezonem zimowym. niezwłocznie po stwierdzeniu uszkodzenia. podczas następnego remontu kapitalnego mostu. Jeżeli do połączenia styku środnika blachownicy należy wykorzystać 34 nity, to ile nitów potrzeba do wykonania 6 takich styków? 184 nity. 204 nity. 224 nity. 364 nity. Strona 8 z 9

9 Zadanie 38. Które rusztowanie należy przygotować do remontu mostu, jeżeli ma służyć pracownikom również do składowania materiałów i sprzętu? Montażowe. Mieszane. Robocze. Niosące. Zadanie 39. Którą spośród pomierzonych mostownic typu II o wymiarach mm należy zastosować do wymiany na obiekcie mostowym, jeżeli zgodnie z instrukcją Id-1 tolerancja wymiarów wynosi -2 mm / +3 mm? Mostownice mm 241 mm Mostownice mm 245 mm Mostownice mm 242 mm Mostownice mm 237 mm Zadanie 40. Instrukcja I-d1(D1) (fr agment) Lp. 23. Rodzaj wykonywanych robót wymiana na mostach odbojnic, blach, chodników, pomostów ppoż. Sposób zabezpieczenia miejsca robót Uwagi na mostach o długości do 20 m ograniczyć na mostach dwutorowych prędkość do 50 km/h, sygnalista ograniczyć prędkość do 30 km/h na torze na mostach o długości powyżej 20 m tor sąsiednim zamknięty, sygnałd-1 Stój zgodnie z instrukcją Ie-1(E-1) Korzystając z informacji zawartych w instrukcji I-d1(D1), wskaż sposób zabezpieczenia miejsca robót, który należy zastosować w trakcie robót związanych z wymianą chodników i pomostów przeciwpożarowych na moście jednotorowym o długości 30 m? Sygnalista, ograniczenie prędkości do 50 km/h. Ograniczenie prędkości do minimum. Ograniczenie prędkości do 30 km/h. Tor zamknięty, sygnał D-1 Stój. Strona 9 z 9
