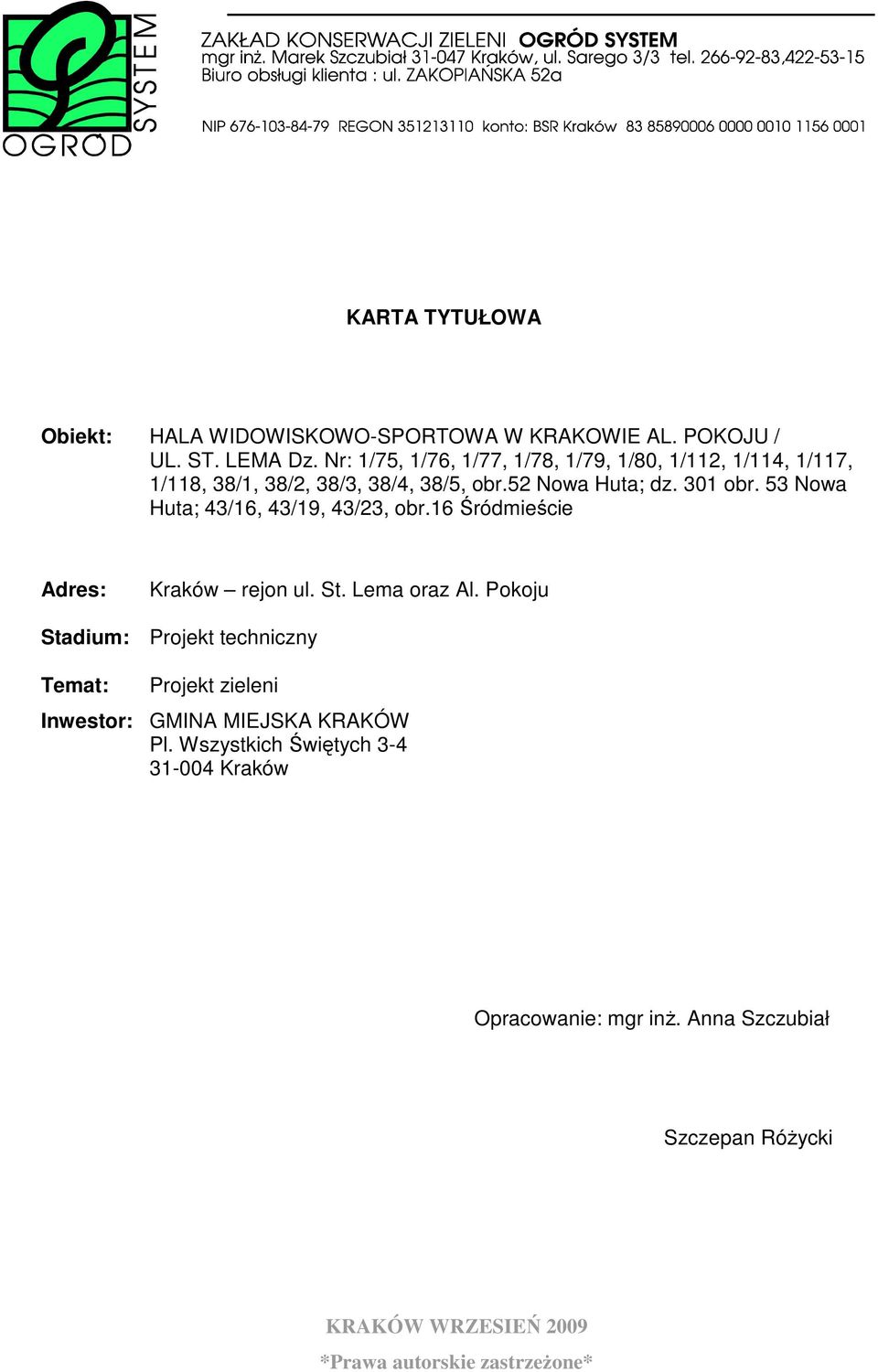

1 KARTA TYTUŁOWA Obiekt: HALA WIDOWISKOWO-SPORTOWA W KRAKOWIE AL. POKOJU / UL. ST. LEMA Dz. Nr: 1/75, 1/76, 1/77, 1/78, 1/79, 1/80, 1/112, 1/114, 1/117, 1/118, 38/1, 38/2, 38/3, 38/4, 38/5, obr.52 Nowa Huta; dz. 301 obr. 53 Nowa Huta; 43/16, 43/19, 43/23, obr.16 Śródmieście Adres: Kraków rejon ul. St. Lema oraz Al. Pokoju Stadium: Projekt techniczny Temat: Projekt zieleni Inwestor: GMINA MIEJSKA KRAKÓW Pl. Wszystkich Świętych Kraków Opracowanie: mgr inŝ. Anna Szczubiał Szczepan RóŜycki

2 Zawartość teczki 1. Karta tytułowa 2. Opis techniczny wraz z zestawieniem projektowanego materiału roślinnego 3. Plan sytuacyjno - wysokościowy w skali 1: rys. 1

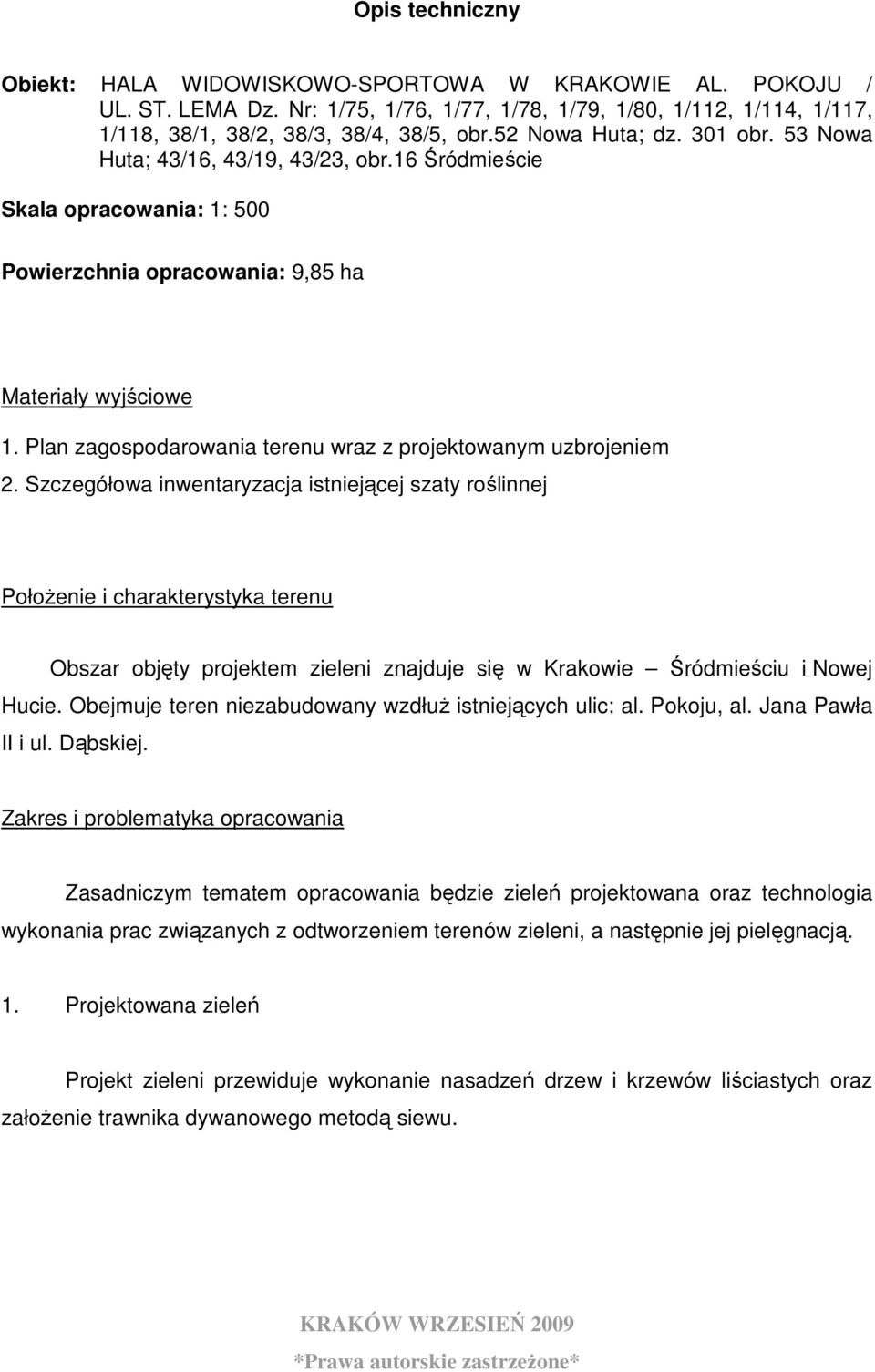

3 Opis techniczny Obiekt: HALA WIDOWISKOWO-SPORTOWA W KRAKOWIE AL. POKOJU / UL. ST. LEMA Dz. Nr: 1/75, 1/76, 1/77, 1/78, 1/79, 1/80, 1/112, 1/114, 1/117, 1/118, 38/1, 38/2, 38/3, 38/4, 38/5, obr.52 Nowa Huta; dz. 301 obr. 53 Nowa Huta; 43/16, 43/19, 43/23, obr.16 Śródmieście Skala opracowania: 1: 500 Powierzchnia opracowania: 9,85 ha Materiały wyjściowe 1. Plan zagospodarowania terenu wraz z projektowanym uzbrojeniem 2. Szczegółowa inwentaryzacja istniejącej szaty roślinnej PołoŜenie i charakterystyka terenu Obszar objęty projektem zieleni znajduje się w Krakowie Śródmieściu i Nowej Hucie. Obejmuje teren niezabudowany wzdłuŝ istniejących ulic: al. Pokoju, al. Jana Pawła II i ul. Dąbskiej. Zakres i problematyka opracowania Zasadniczym tematem opracowania będzie zieleń projektowana oraz technologia wykonania prac związanych z odtworzeniem terenów zieleni, a następnie jej pielęgnacją. 1. Projektowana zieleń Projekt zieleni przewiduje wykonanie nasadzeń drzew i krzewów liściastych oraz załoŝenie trawnika dywanowego metodą siewu.

4 W projekcie zastosowano nasadzenie 272 drzewa oraz krzewów, w pełni rekompensujących usuwaną zieleń. Zaprojektowano nasadzenia drzew: klona pospolitego w odm. Globosum, graba pospolitego w odm. Frans Fontaine, robinii akacjowej w odm. Umbraculifera oraz dęba czerwonego. Grab tworzy szpalery wzdłuŝ drogi dojazdowej od al. Pokoju w południowej części inwestycji, znajduje się takŝe przy ciągach pieszych od strony wschodniej. Proponuje się równieŝ nasadzić graba w grupach po zachodniej stronie inwestycji. Natomiast przewidzianym miejscem pod nasadzenia klonów są pasy zieleni przy parkingu od strony północnej oraz półki na skarpach przy wjeździe od strony południowej. Robinie oraz dęby zaproponowano do sadzenia w grupach po zachodniej oraz południowej stronie inwestycji. Uzupełnieniem nasadzeń drzew są krzewy: bukszpan wieczniezielony sadzony jako Ŝywopłot formowany przed klonami pospolitymi w odm. Globosum na półkach skarp w ilości 8szt/m² oraz róŝa wielkokwiatowa Ingrid Bergman sadzona w rabatach przy schodach od strony wschodniej i przy wjeździe od strony południowej w ilości 6szt/m 2. Nasadzenia krzewów zostaną wydzielone z trawnika obwódką firmy Gardena. Drzewa przewidziane do sadzenia powinny posiadać obwód cm, natomiast krzewy powinny być w wieku od 3 do 5 lat. Drzewa oraz krzewy przewidziane w projekcie zieleni to gatunki i odmiany często sadzone w naszym klimacie. Są to gatunki dobrze znoszące warunki miejskie, odporne na zanieczyszczenia w środowisku zurbanizowanym, tolerancyjne w stosunku do jakości i zasolenia gleby oraz stosunkowo odporne na mrozy naszego klimatu. Proponowany dobór gatunków powinien być wykwalifikowanym materiałem szkółkarskim, o dobrze wykształconym systemie korzeniowym, pochodzącym z kwalifikowanych szkółek zlokalizowanych na terenie Polski południowej. Na planie sytuacyjno - wysokościowym przedstawiono projektowaną zieleń, opisaną kolejnymi numerami z uwzględnieniem ilości egzemplarzy poszczególnych gatunków. Ziemia urodzajna Ziemia urodzajna w zaleŝności od miejsca pozyskania powinna posiadać następujące właściwości: - ziemia rodzima powinna być zdjęta przed rozpoczęciem robót budowlanych i zmagazynowana w pryzmach - ziemia pozyskana w innym miejscu i dostarczona na plac budowy nie moŝe być zagruzowana, przerośnięta korzeniami, - naleŝy przewidzieć zakup ziemi urodzajnej ( humusu ), lub substratu

5 organicznego do zaprawy dołów i rozesłania w miejscu sadzenia drzew i krzewów Materiał roślinny Drzewa i krzewy Dostarczone sadzonki powinny być zgodne z normą PN-87/R Sadzonki powinny być prawidłowo uformowane z zachowaniem pokroju charakterystycznego dla gatunku i odmiany oraz posiadać następujące cechy: - drzewa powinny mieć obw cm - krzewy powinny być w wieku 3-5 lat - system korzeniowy powinien być zwarty i prawidłowo rozwinięty, na korzeniach szkieletowych powinny występować liczne korzenie drobne - u roślin sadzonych z bryłą korzeniową, bryła korzeniowa powinna być prawidłowo uformowana i nieuszkodzona Wady uniemoŝliwiające sadzenie materiału roślinnego: - silne uszkodzenie mechaniczne roślin - ślady Ŝerowania szkodników - oznaki chorobowe - zwiędnięcie i pomarszczenie kory na korzeniach i częściach nadziemnych - martwica i pęknięcie kory - uszkodzenie lub przesuszenie bryły korzeniowej Nasiona traw NaleŜy zastosować wyłącznie gotowe mieszanki traw w zaleŝności od lokalnych warunków. Gotowa mieszanka traw powinna mieć oznaczony procentowy skład gatunkowy, klasę, numer normy wg której została wyprodukowana, zdolność kiełkowania. Zaleca się stosowanie trawy Super Sport firmy 'Barenbrug' o składzie gatunkowym: 30% Lolium Perenc, 40 % Poa pratensis, 10% Festuca rubra commutata, 20 % Festuca rubra rubra lub innych o podobnym składzie gatunkowym w dawce 4 kg/100 m 2. Nawozy mineralne Nawozy mineralne powinny być w oryginalnym opakowaniu z podanym składem chemicznym ( zawartość azotu, fosforu, potasu i udziałem procentowym składników. Nawozy naleŝy zabezpieczyć przed zawilgoceniem i zbryleniem w czasie transportu i przechowywania. Zaleca się stosowanie nawozu firmy YaraMila Complex

6 o składzie NPK (Mg,S) (+2,7+8) z mikroskładnikami pokarmowymi B, Fe, Mn, Zn lub innych o podobnym składzie w dawce 4kg/100 m 2. HydroŜel HydroŜel jest substancją magazynującą wodę niezbędna zarówno do sadzenie drzew i krzewów jak i do zakładania trawników. Zapewnia stały kontakt korzeni z wilgocią, zapobiegając tym samym ich przesuszeniu, powoduje spulchnianie ziemi, zatrzymuje w systemie korzeniowym więcej składników pokarmowych i nawozów. ObrzeŜe Projektowane kompozycje krzewów wydzielamy z trawnika obrzeŝem plastikowym o wys. 9 cm firmy Gardena (536), lub innym obrzeŝem plastikowym o podobnych parametrach. Tkanina rolniczna Tkaninę rolniczą TPPT/013P- 6UV rozścielamy na powierzchni uprzednio przygotowanej pod sadzenie kompozycji krzewów. Transport Transport materiałów do wykonania nasadzeń Transport do wykonania prac dotyczących zagospodarowania zieleni moŝe być dowolny pod warunkiem, Ŝe nie uszkodzi, ani teŝ nie pogorszy jakości transportowanego materiału. W czasie transportu drzewa i krzewy muszą być zabezpieczone przed uszkodzeniem bryły korzeniowej oraz części nadziemnych. Rośliny sadzone z bryłą korzeniową muszą mieć zabezpieczoną bryłę folią lub znajdować się w pojemnikach. Drzewa i krzewy mogą być przewoŝone wszystkimi środkami transportu. Materiał roślinny po dostarczeniu na miejsce przeznaczone powinny być natychmiast sadzone. JeŜeli jest to jednak niemoŝliwe, naleŝy je zadołować w miejscu ocienionym i nie przewiewnym, a w razie suszy podlewać. Sadzonki winny być przewoŝone pojedynczo w pojemnikach lub wiązkach. W tym przypadku korzenie powinny być zabezpieczone przez owinięcie tkaniną lnianą lub jutową.

7 Wykonane robót. Drzewa - wymagania dotyczące sadzenia - naleŝy przestrzegać odpowiednich terminów sadzenia - dla sadzonek produkowanych w kontenerach 15 III 30 XI, dla sadzonek z odkrytą bryła korzeniową 1 XII 30 XII i 1III 31 III. - miejsce sadzenia powinno być uprzednio wyznaczone w terenie zgodnie z dokumentacją projektową - przed wysadzeniem drzew teren powinien zostać uprzednio dokładnie odchwaszczony a szerokość i głębokość dołka powinny być dostosowana do rozmiarów systemu korzeniowego rośliny, - optymalne wymiary dołka powinny wynosić około 60 cm x 60 cm x 60 cm, a w przypadku drzew o podwyŝszonym standardzie i znacznej bryle korzeniowej odpowiednio większe - obok wykopanego dołka przygotowujemy ziemię próchniczną wymieszaną z hydroŝelem w dawce g / 10 l ziemi - rośliny winny być sadzone na głębokości na jakiej rosły w szkółce, jednak nie głębiej niŝ 5 cm poniŝej poziomu gruntu - korzenie złamane i uszkodzone powinny być przed sadzeniem przycięte - przed umieszczeniem drzewa, wbijamy paliki, do którego zostanie ono przymocowane - ustawiamy drzewo w dole i przysypujemy korzenie uprzednio przygotowaną mieszanką ziemi i hydroŝelu - dookoła drzewa tworzymy wgłębienie, które wyściółkujemy torfem i korą sosnową, zapobiegając przed nadmiernym wysychaniem gleby - przywiązujemy drzewo do 3 palików - posadzone krzewy naleŝy obficie podlać - ponowne podlanie nowych nasadzeń naleŝy wykonać równieŝ następnego dnia po posadzeniu Krzewy - wymagania dotyczące sadzenia - naleŝy przestrzegać odpowiednich terminów sadzenia krzewów - dla sadzonek produkowanych w kontenerach 15 III 30 XI, dla sadzonek z odkrytą bryła korzeniową 1 XII 30 XII i 1III 31 III. - miejsce sadzenia powinno być uprzednio wyznaczone w terenie zgodnie z dokumentacją projektową

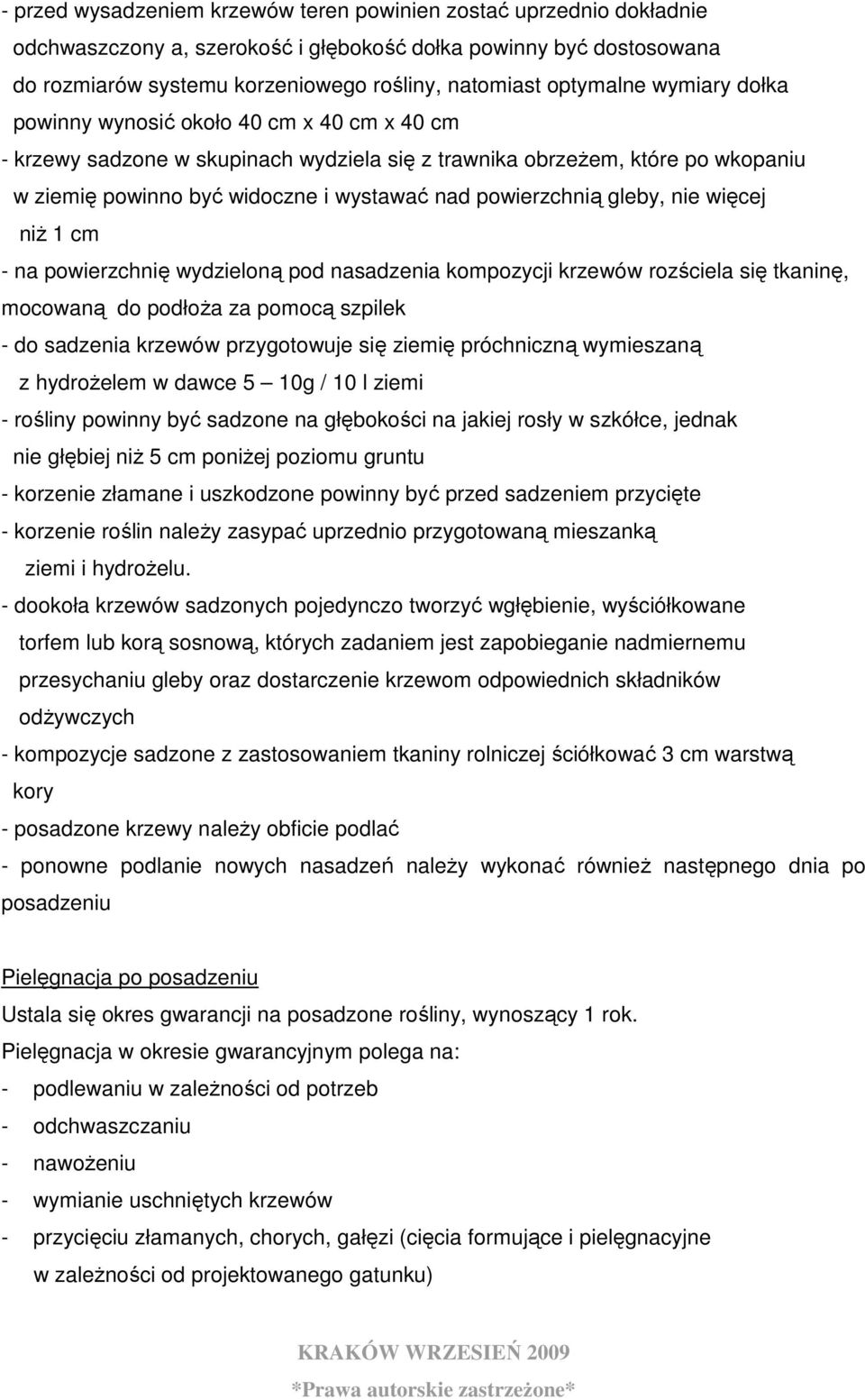

8 - przed wysadzeniem krzewów teren powinien zostać uprzednio dokładnie odchwaszczony a, szerokość i głębokość dołka powinny być dostosowana do rozmiarów systemu korzeniowego rośliny, natomiast optymalne wymiary dołka powinny wynosić około 40 cm x 40 cm x 40 cm - krzewy sadzone w skupinach wydziela się z trawnika obrzeŝem, które po wkopaniu w ziemię powinno być widoczne i wystawać nad powierzchnią gleby, nie więcej niŝ 1 cm - na powierzchnię wydzieloną pod nasadzenia kompozycji krzewów rozściela się tkaninę, mocowaną do podłoŝa za pomocą szpilek - do sadzenia krzewów przygotowuje się ziemię próchniczną wymieszaną z hydroŝelem w dawce 5 10g / 10 l ziemi - rośliny powinny być sadzone na głębokości na jakiej rosły w szkółce, jednak nie głębiej niŝ 5 cm poniŝej poziomu gruntu - korzenie złamane i uszkodzone powinny być przed sadzeniem przycięte - korzenie roślin naleŝy zasypać uprzednio przygotowaną mieszanką ziemi i hydroŝelu. - dookoła krzewów sadzonych pojedynczo tworzyć wgłębienie, wyściółkowane torfem lub korą sosnową, których zadaniem jest zapobieganie nadmiernemu przesychaniu gleby oraz dostarczenie krzewom odpowiednich składników odŝywczych - kompozycje sadzone z zastosowaniem tkaniny rolniczej ściółkować 3 cm warstwą kory - posadzone krzewy naleŝy obficie podlać - ponowne podlanie nowych nasadzeń naleŝy wykonać równieŝ następnego dnia po posadzeniu Pielęgnacja po posadzeniu Ustala się okres gwarancji na posadzone rośliny, wynoszący 1 rok. Pielęgnacja w okresie gwarancyjnym polega na: - podlewaniu w zaleŝności od potrzeb - odchwaszczaniu - nawoŝeniu - wymianie uschniętych krzewów - przycięciu złamanych, chorych, gałęzi (cięcia formujące i pielęgnacyjne w zaleŝności od projektowanego gatunku)

9 Trawniki Zakładanie trawników Prace przy zakładaniu trawników obejmują wierzchnią warstwę ziemi, którą naleŝy dokładnie splantować. W miejscach niezadrzewionych moŝna te prace wykonać mechanicznie, w miejscach zadrzewionych ręcznie. Po rozścieleniu warstwy ziemi urodzajnej rozsypujemy równomiernie hydroŝel w dawce 50g / 1 m 2 i mieszamy go z ziemią a następnie wałujemy. Na teren przeznaczony pod trawnik rozścielamy warstwę torfu, wzbogaconego nawozami mineralnym, następnie siejemy trawę, mechanicznie lub ręcznie, zagrabiamy i ubijamy wałem, i podlewamy. Gdy trawa osiągnie 10 cm długości naleŝy przeprowadzić pierwsze koszenie, zagrabiając i usuwając skoszoną trawę. W wypadku długotrwałego braku opadów naleŝy nawadniać trawniki, by nie dopuścić do przesuszenia gleby. Pielęgnacja trawników Pielęgnacja trawników polega na regularnym: koszeniu mechanicznym, grabieniu, usuwaniu skoszonej trawy, wałowaniu trawników, wysiewie nawozów, dosiewaniu nasion traw w miejscach wymagających poprawek, usuwaniu chwastów, podlewaniu. Częstotliwość tych prac powinna być dostosowana do warunków wegetacyjnych panujących w danym roku.

10 BILANS TERENU Całkowita powierzchnia opracowania ,25 m 2 Powierzchnia trawników na terenie płaskim ,95 m² Powierzchnia trawników na skarpach 5 558,63 m² Powierzchnia krzewów 476 m 2 Obwódka firmy Gardena 988 mb ILOŚĆ ZASTOSOWANEGO MATERIAŁU ROŚLINNEGO Drzewa liściaste 272 Krzewy liściaste Zestawienie ilościowo gatunkowe projektowanego materiału roślinnego Nr na planie Gatunek - odmiana Ilość sztuk Drzewa liściaste 1 Acer platanoides Globosum klon pospolity w odm. Globosum 40 2 Carpinu betulus Frans Fontaine grab pospolity w odm. Frans Fontaine Quercus rubra dąb czerwony 18 4 Robinia pseudoacacia Umbraculifera robinia akacjowa w odm. Umbraculifera 17 Krzewy liściaste 5 Buxus sempervirens bukszpan wieczniezielony Rosa multiflora Ingrid Bergman róŝa wielkokwiatowa w odm. Ingrid Bergman 876 Opracowanie: mgr inŝ. Anna Szczubiał Szczepan RóŜycki
