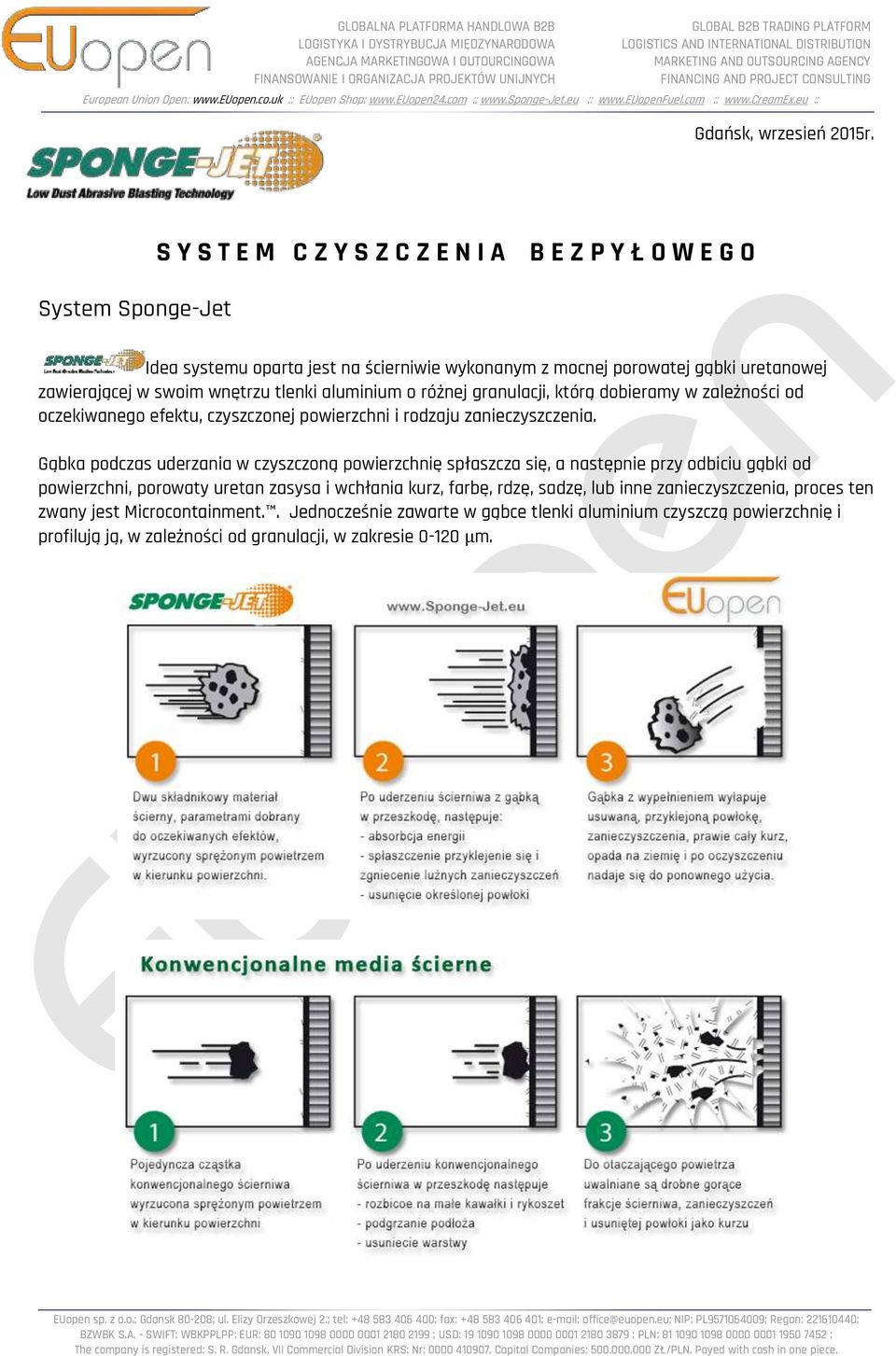

1 GLOBALNA PLATFORMA HANDLOWA B2B LOGISTYKA I DYSTRYBUCJA MIĘDZYNARODOWA AGENCJA MARKETINGOWA I OUTOURCINGOWA FINANSOWANIE I ORGANIZACJA PROJEKTÓW UNIJNYCH GLOBAL B2B TRADING PLATFORM LOGISTICS AND INTERNATIONAL DISTRIBUTION MARKETING AND OUTSOURCING AGENCY FINANCING AND PROJECT CONSULTING European Union Open: :: Shop: :: :: :: :: Gdańsk, wrzesień 2015r. System Sponge-Jet S Y S T E M C Z Y S Z C Z E N I A B E Z P Y Ł O W E G O Idea systemu oparta jest na ścierniwie wykonanym z mocnej porowatej gąbki uretanowej zawierającej w swoim wnętrzu tlenki aluminium o różnej granulacji, którą dobieramy w zależności od oczekiwanego efektu, czyszczonej powierzchni i rodzaju zanieczyszczenia. Gąbka podczas uderzania w czyszczoną powierzchnię spłaszcza się, a następnie przy odbiciu gąbki od powierzchni, porowaty uretan zasysa i wchłania kurz, farbę, rdzę, sadzę, lub inne zanieczyszczenia, proces ten zwany jest Microcontainment.. Jednocześnie zawarte w gąbce tlenki aluminium czyszczą powierzchnię i profilują ją, w zależności od granulacji, w zakresie μm. sp. z o.o.; Gdansk ; ul. Elizy Orzeszkowej 2.; tel: ; fax: ; office@euopen.eu; NIP: PL ; Regon: ; BZWBK S.A. - SWIFT: WBKPPLPP: EUR: ; USD: ; PLN: ; The company is registered: S. R. Gdansk, VII Commercial Division KRS: Nr: , Capital Companies: ,000 ZŁ/PLN, Payed with cash in one piece.

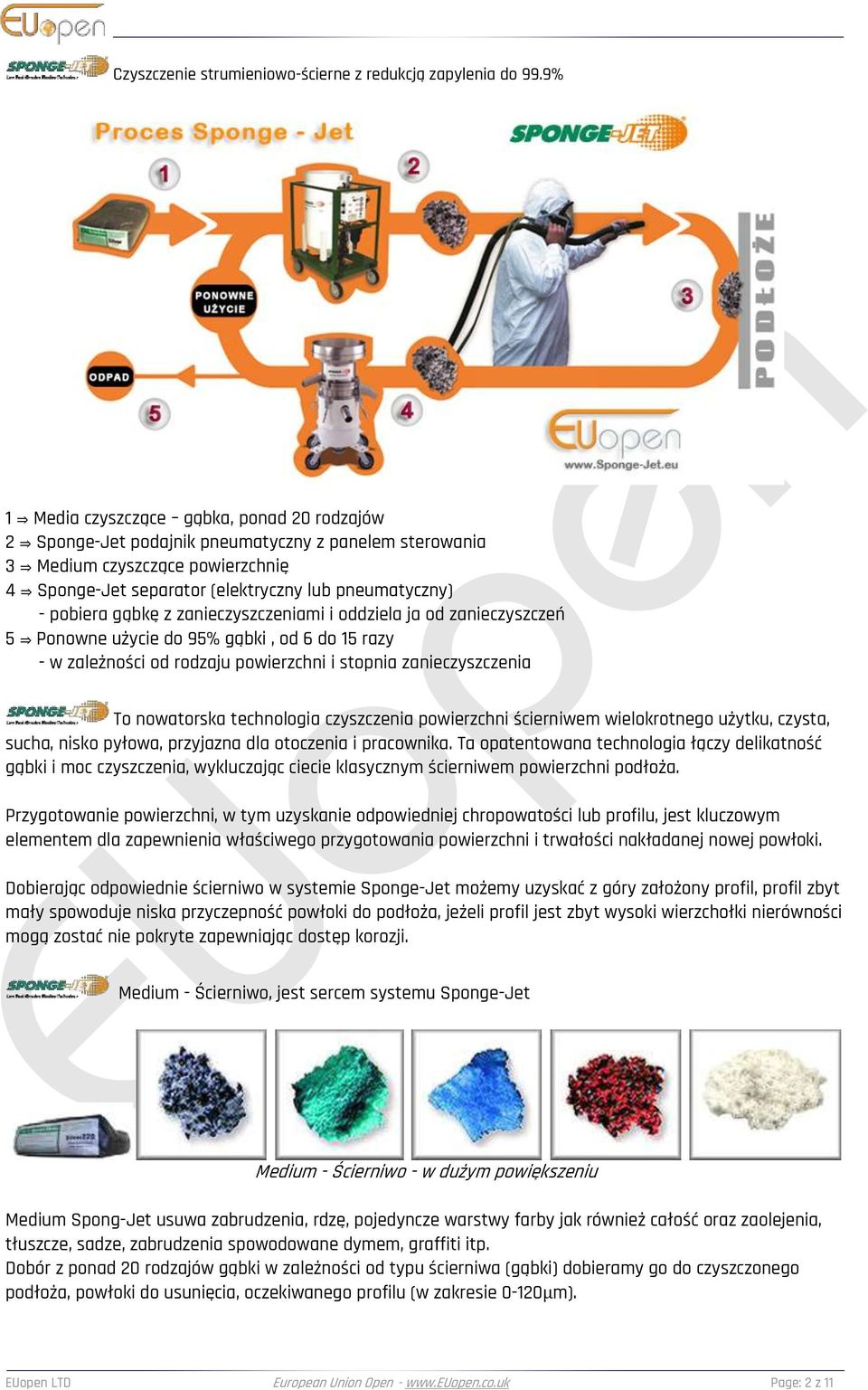

2 Czyszczenie strumieniowo-ścierne z redukcją zapylenia do 99.9% 1 Media czyszczące gąbka, ponad 20 rodzajów 2 Sponge-Jet podajnik pneumatyczny z panelem sterowania 3 Medium czyszczące powierzchnię 4 Sponge-Jet separator (elektryczny lub pneumatyczny) - pobiera gąbkę z zanieczyszczeniami i oddziela ja od zanieczyszczeń 5 Ponowne użycie do 95% gąbki, od 6 do 15 razy - w zależności od rodzaju powierzchni i stopnia zanieczyszczenia To nowatorska technologia czyszczenia powierzchni ścierniwem wielokrotnego użytku, czysta, sucha, nisko pyłowa, przyjazna dla otoczenia i pracownika. Ta opatentowana technologia łączy delikatność gąbki i moc czyszczenia, wykluczając ciecie klasycznym ścierniwem powierzchni podłoża. Przygotowanie powierzchni, w tym uzyskanie odpowiedniej chropowatości lub profilu, jest kluczowym elementem dla zapewnienia właściwego przygotowania powierzchni i trwałości nakładanej nowej powłoki. Dobierając odpowiednie ścierniwo w systemie Sponge-Jet możemy uzyskać z góry założony profil, profil zbyt mały spowoduje niska przyczepność powłoki do podłoża, jeżeli profil jest zbyt wysoki wierzchołki nierówności mogą zostać nie pokryte zapewniając dostęp korozji. Medium - Ścierniwo, jest sercem systemu Sponge-Jet Medium - Ścierniwo - w dużym powiększeniu Medium Spong-Jet usuwa zabrudzenia, rdzę, pojedyncze warstwy farby jak również całość oraz zaolejenia, tłuszcze, sadze, zabrudzenia spowodowane dymem, graffiti itp. Dobór z ponad 20 rodzajów gąbki w zależności od typu ścierniwa (gąbki) dobieramy go do czyszczonego podłoża, powłoki do usunięcia, oczekiwanego profilu (w zakresie 0-120μm). LTD European Union Open - Page: 2 z 11

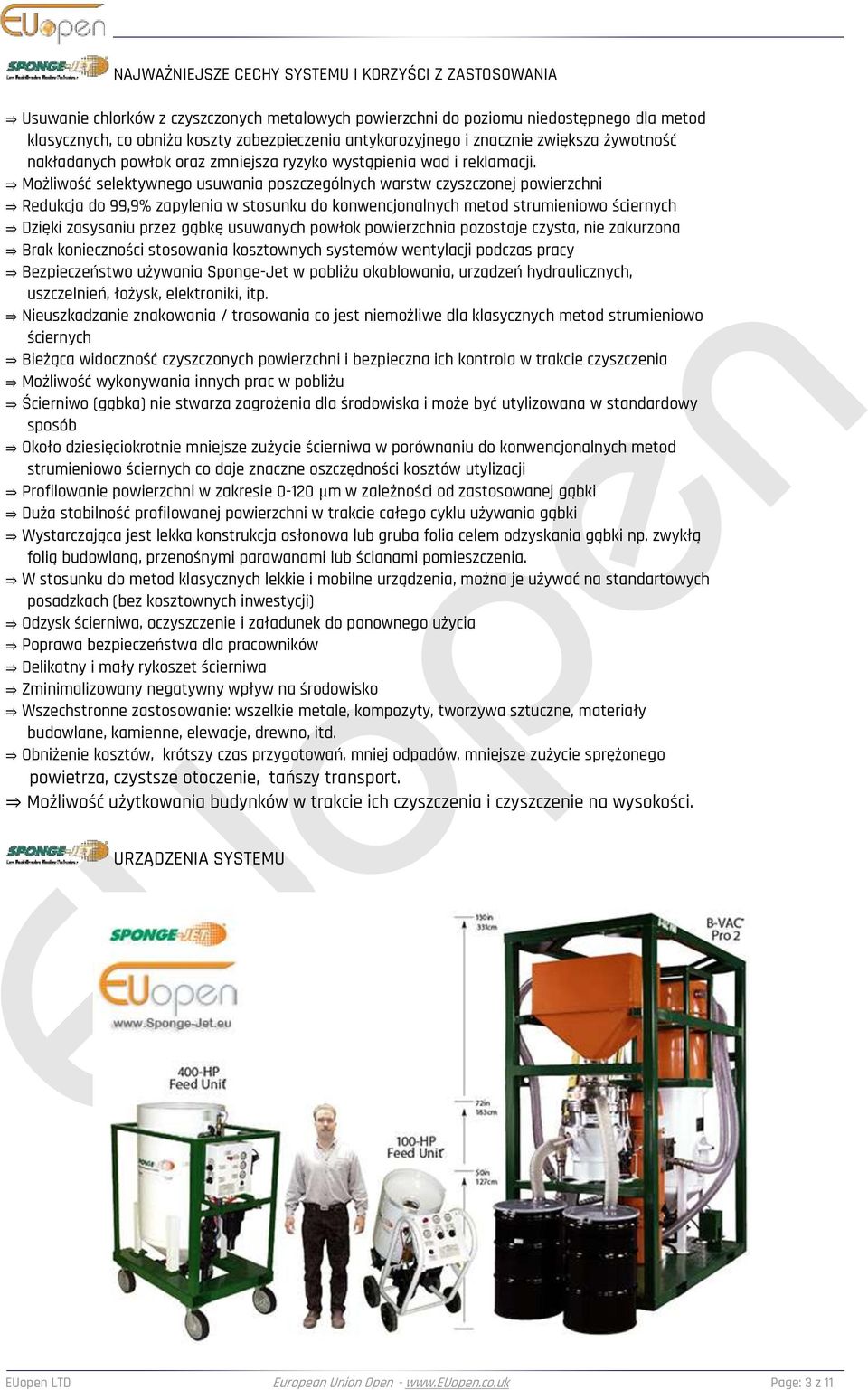

3 NAJWAŻNIEJSZE CECHY SYSTEMU I KORZYŚCI Z ZASTOSOWANIA Usuwanie chlorków z czyszczonych metalowych powierzchni do poziomu niedostępnego dla metod klasycznych, co obniża koszty zabezpieczenia antykorozyjnego i znacznie zwiększa żywotność nakładanych powłok oraz zmniejsza ryzyko wystąpienia wad i reklamacji. Możliwość selektywnego usuwania poszczególnych warstw czyszczonej powierzchni Redukcja do 99,9% zapylenia w stosunku do konwencjonalnych metod strumieniowo ściernych Dzięki zasysaniu przez gąbkę usuwanych powłok powierzchnia pozostaje czysta, nie zakurzona Brak konieczności stosowania kosztownych systemów wentylacji podczas pracy Bezpieczeństwo używania Sponge-Jet w pobliżu okablowania, urządzeń hydraulicznych, uszczelnień, łożysk, elektroniki, itp. Nieuszkadzanie znakowania / trasowania co jest niemożliwe dla klasycznych metod strumieniowo ściernych Bieżąca widoczność czyszczonych powierzchni i bezpieczna ich kontrola w trakcie czyszczenia Możliwość wykonywania innych prac w pobliżu Ścierniwo (gąbka) nie stwarza zagrożenia dla środowiska i może być utylizowana w standardowy sposób Około dziesięciokrotnie mniejsze zużycie ścierniwa w porównaniu do konwencjonalnych metod strumieniowo ściernych co daje znaczne oszczędności kosztów utylizacji Profilowanie powierzchni w zakresie μm w zależności od zastosowanej gąbki Duża stabilność profilowanej powierzchni w trakcie całego cyklu używania gąbki Wystarczająca jest lekka konstrukcja osłonowa lub gruba folia celem odzyskania gąbki np. zwykłą folią budowlaną, przenośnymi parawanami lub ścianami pomieszczenia. W stosunku do metod klasycznych lekkie i mobilne urządzenia, można je używać na standartowych posadzkach (bez kosztownych inwestycji) Odzysk ścierniwa, oczyszczenie i załadunek do ponownego użycia Poprawa bezpieczeństwa dla pracowników Delikatny i mały rykoszet ścierniwa Zminimalizowany negatywny wpływ na środowisko Wszechstronne zastosowanie: wszelkie metale, kompozyty, tworzywa sztuczne, materiały budowlane, kamienne, elewacje, drewno, itd. Obniżenie kosztów, krótszy czas przygotowań, mniej odpadów, mniejsze zużycie sprężonego powietrza, czystsze otoczenie, tańszy transport. Możliwość użytkowania budynków w trakcie ich czyszczenia i czyszczenie na wysokości. URZĄDZENIA SYSTEMU LTD European Union Open - Page: 3 z 11

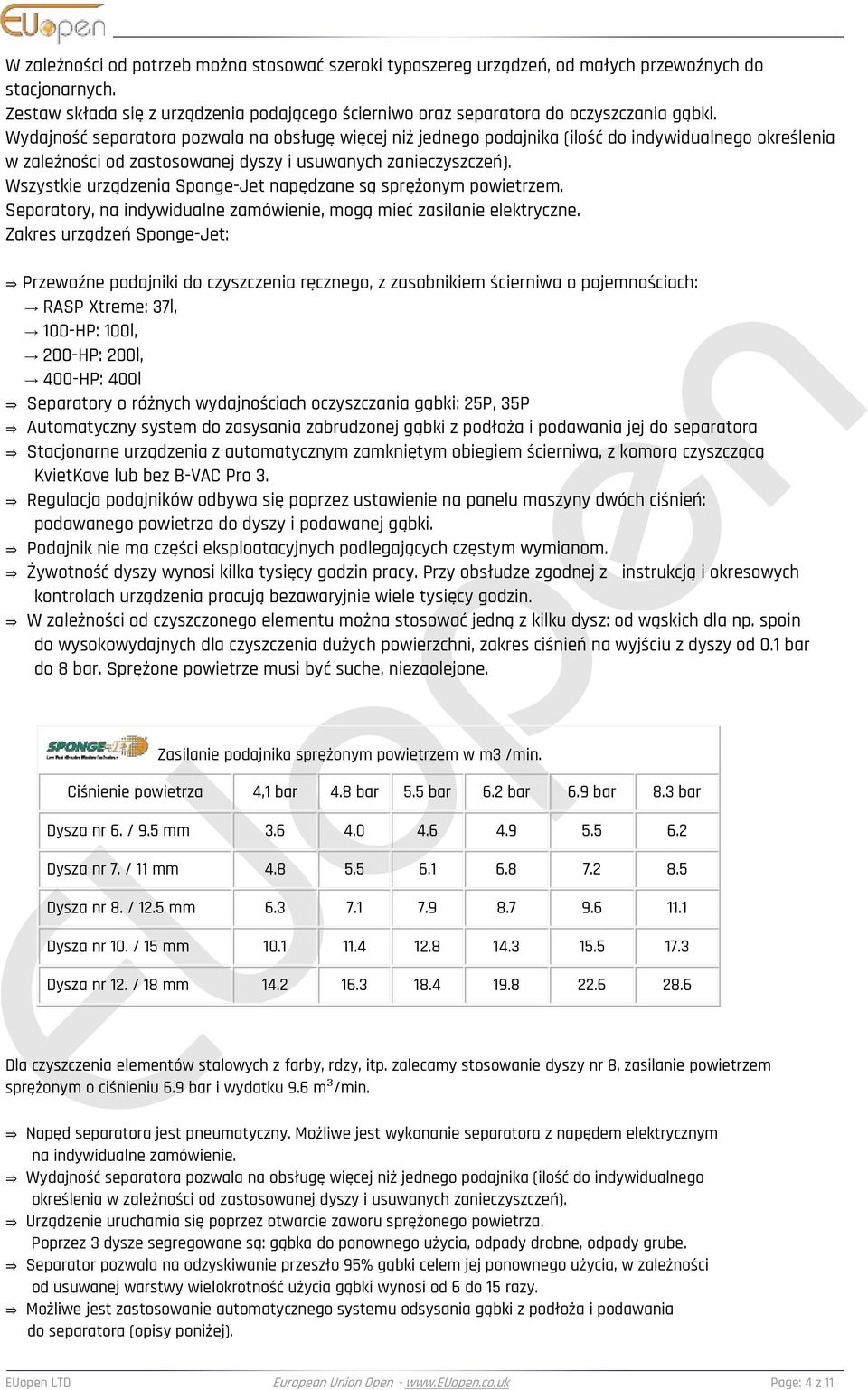

4 W zależności od potrzeb można stosować szeroki typoszereg urządzeń, od małych przewoźnych do stacjonarnych. Zestaw składa się z urządzenia podającego ścierniwo oraz separatora do oczyszczania gąbki. Wydajność separatora pozwala na obsługę więcej niż jednego podajnika (ilość do indywidualnego określenia w zależności od zastosowanej dyszy i usuwanych zanieczyszczeń). Wszystkie urządzenia Sponge-Jet napędzane są sprężonym powietrzem. Separatory, na indywidualne zamówienie, mogą mieć zasilanie elektryczne. Zakres urządzeń Sponge-Jet: Przewoźne podajniki do czyszczenia ręcznego, z zasobnikiem ścierniwa o pojemnościach: RASP Xtreme: 37l, 100-HP: 100l, 200-HP: 200l, 400-HP: 400l Separatory o różnych wydajnościach oczyszczania gąbki: 25P, 35P Automatyczny system do zasysania zabrudzonej gąbki z podłoża i podawania jej do separatora Stacjonarne urządzenia z automatycznym zamkniętym obiegiem ścierniwa, z komorą czyszczącą KvietKave lub bez B-VAC Pro 3. Regulacja podajników odbywa się poprzez ustawienie na panelu maszyny dwóch ciśnień: podawanego powietrza do dyszy i podawanej gąbki. Podajnik nie ma części eksploatacyjnych podlegających częstym wymianom. Żywotność dyszy wynosi kilka tysięcy godzin pracy. Przy obsłudze zgodnej z instrukcją i okresowych kontrolach urządzenia pracują bezawaryjnie wiele tysięcy godzin. W zależności od czyszczonego elementu można stosować jedną z kilku dysz: od wąskich dla np. spoin do wysokowydajnych dla czyszczenia dużych powierzchni, zakres ciśnień na wyjściu z dyszy od 0.1 bar do 8 bar. Sprężone powietrze musi być suche, niezaolejone. Zasilanie podajnika sprężonym powietrzem w m3 /min. Ciśnienie powietrza 4,1 bar 4.8 bar 5.5 bar 6.2 bar 6.9 bar 8.3 bar Dysza nr 6. / 9.5 mm Dysza nr 7. / 11 mm Dysza nr 8. / 12.5 mm Dysza nr 10. / 15 mm Dysza nr 12. / 18 mm Dla czyszczenia elementów stalowych z farby, rdzy, itp. zalecamy stosowanie dyszy nr 8, zasilanie powietrzem sprężonym o ciśnieniu 6.9 bar i wydatku 9.6 m³/min. Napęd separatora jest pneumatyczny. Możliwe jest wykonanie separatora z napędem elektrycznym na indywidualne zamówienie. Wydajność separatora pozwala na obsługę więcej niż jednego podajnika (ilość do indywidualnego określenia w zależności od zastosowanej dyszy i usuwanych zanieczyszczeń). Urządzenie uruchamia się poprzez otwarcie zaworu sprężonego powietrza. Poprzez 3 dysze segregowane są: gąbka do ponownego użycia, odpady drobne, odpady grube. Separator pozwala na odzyskiwanie przeszło 95% gąbki celem jej ponownego użycia, w zależności od usuwanej warstwy wielokrotność użycia gąbki wynosi od 6 do 15 razy. Możliwe jest zastosowanie automatycznego systemu odsysania gąbki z podłoża i podawania do separatora (opisy poniżej). LTD European Union Open - Page: 4 z 11

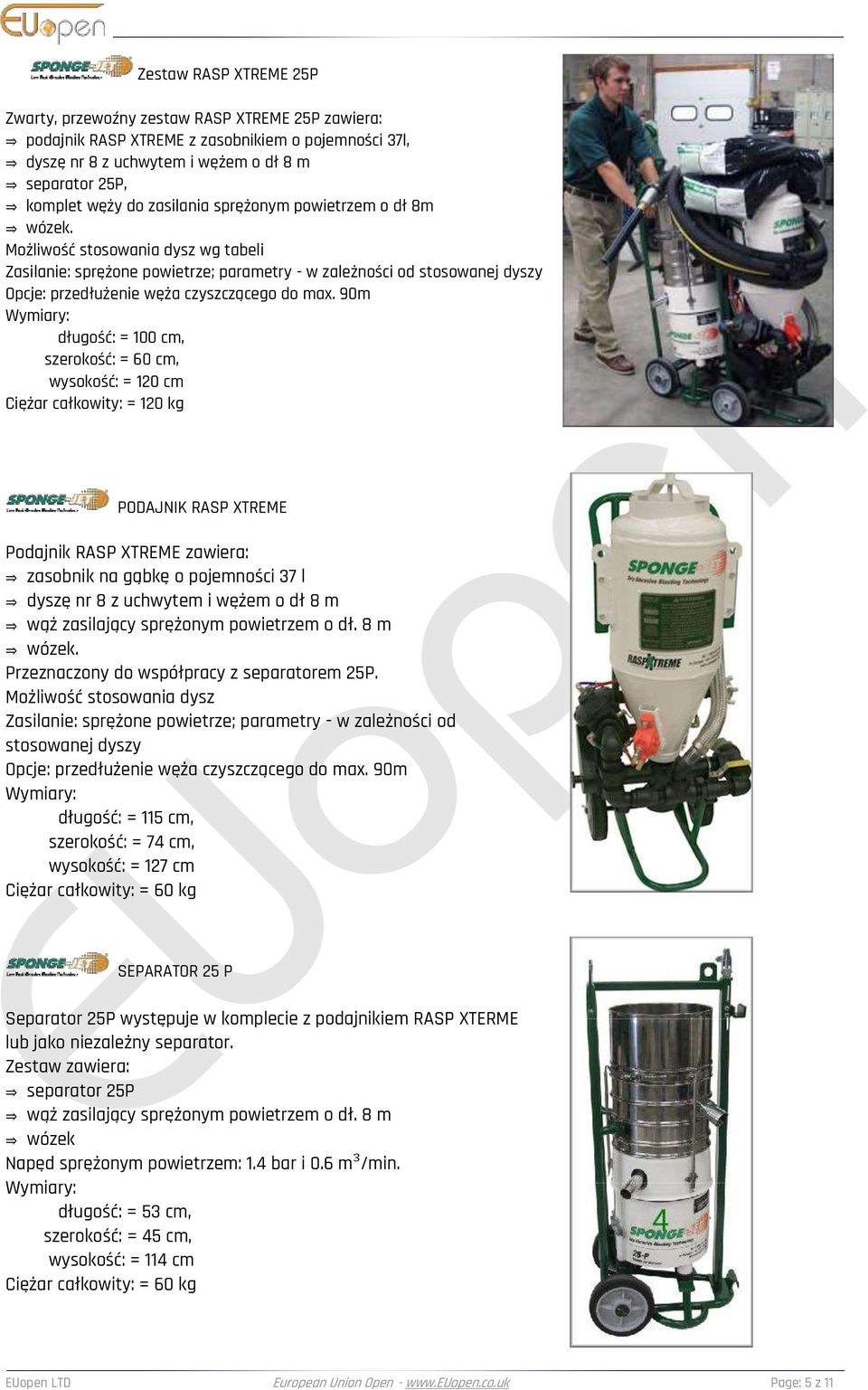

5 Zestaw RASP XTREME 25P Zwarty, przewoźny zestaw RASP XTREME 25P zawiera: podajnik RASP XTREME z zasobnikiem o pojemności 37l, dyszę nr 8 z uchwytem i wężem o dł 8 m separator 25P, komplet węży do zasilania sprężonym powietrzem o dł 8m wózek. Możliwość stosowania dysz wg tabeli Zasilanie: sprężone powietrze; parametry - w zależności od stosowanej dyszy Opcje: przedłużenie węża czyszczącego do max. 90m długość: = 100 cm, szerokość: = 60 cm, wysokość: = 120 cm Ciężar całkowity: = 120 kg PODAJNIK RASP XTREME Podajnik RASP XTREME zawiera: zasobnik na gąbkę o pojemności 37 l dyszę nr 8 z uchwytem i wężem o dł 8 m wąż zasilający sprężonym powietrzem o dł. 8 m wózek. Przeznaczony do współpracy z separatorem 25P. Możliwość stosowania dysz Zasilanie: sprężone powietrze; parametry - w zależności od stosowanej dyszy Opcje: przedłużenie węża czyszczącego do max. 90m długość: = 115 cm, szerokość: = 74 cm, wysokość: = 127 cm Ciężar całkowity: = 60 kg SEPARATOR 25 P Separator 25P występuje w komplecie z podajnikiem RASP XTERME lub jako niezależny separator. separator 25P wąż zasilający sprężonym powietrzem o dł. 8 m wózek Napęd sprężonym powietrzem: 1.4 bar i 0.6 m³/min. długość: = 53 cm, szerokość: = 45 cm, wysokość: = 114 cm Ciężar całkowity: = 60 kg LTD European Union Open - Page: 5 z 11

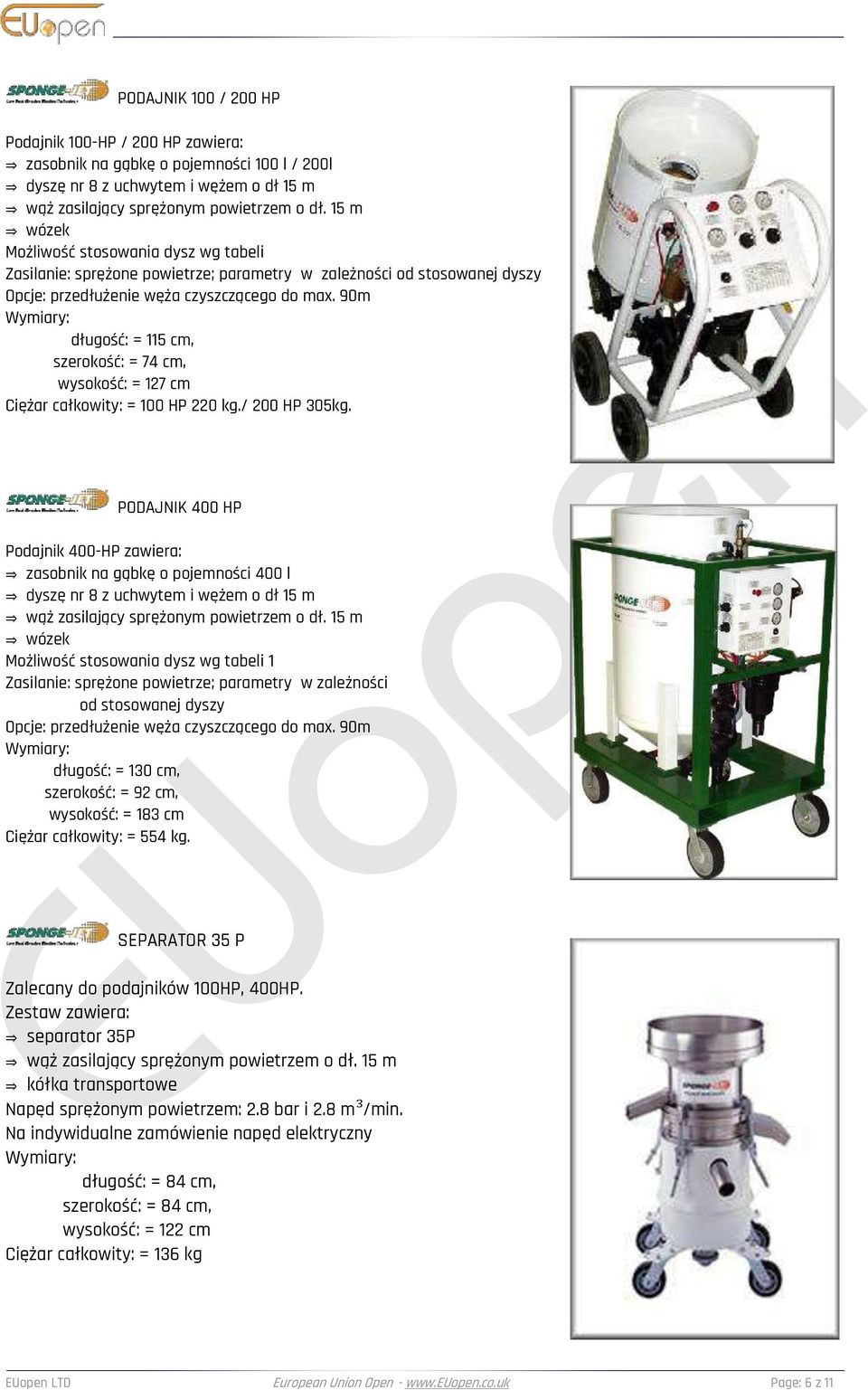

6 PODAJNIK 100 / 200 HP Podajnik 100-HP / 200 HP zawiera: zasobnik na gąbkę o pojemności 100 l / 200l dyszę nr 8 z uchwytem i wężem o dł 15 m wózek Możliwość stosowania dysz wg tabeli Zasilanie: sprężone powietrze; parametry w zależności od stosowanej dyszy Opcje: przedłużenie węża czyszczącego do max. 90m długość: = 115 cm, szerokość: = 74 cm, wysokość: = 127 cm Ciężar całkowity: = 100 HP 220 kg./ 200 HP 305kg. PODAJNIK 400 HP Podajnik 400-HP zawiera: zasobnik na gąbkę o pojemności 400 l dyszę nr 8 z uchwytem i wężem o dł 15 m wózek Możliwość stosowania dysz wg tabeli 1 Zasilanie: sprężone powietrze; parametry w zależności od stosowanej dyszy Opcje: przedłużenie węża czyszczącego do max. 90m długość: = 130 cm, szerokość: = 92 cm, wysokość: = 183 cm Ciężar całkowity: = 554 kg. SEPARATOR 35 P Zalecany do podajników 100HP, 400HP. separator 35P kółka transportowe Napęd sprężonym powietrzem: 2.8 bar i 2.8 m³/min. Na indywidualne zamówienie napęd elektryczny długość: = 84 cm, szerokość: = 84 cm, wysokość: = 122 cm Ciężar całkowity: = 136 kg LTD European Union Open - Page: 6 z 11

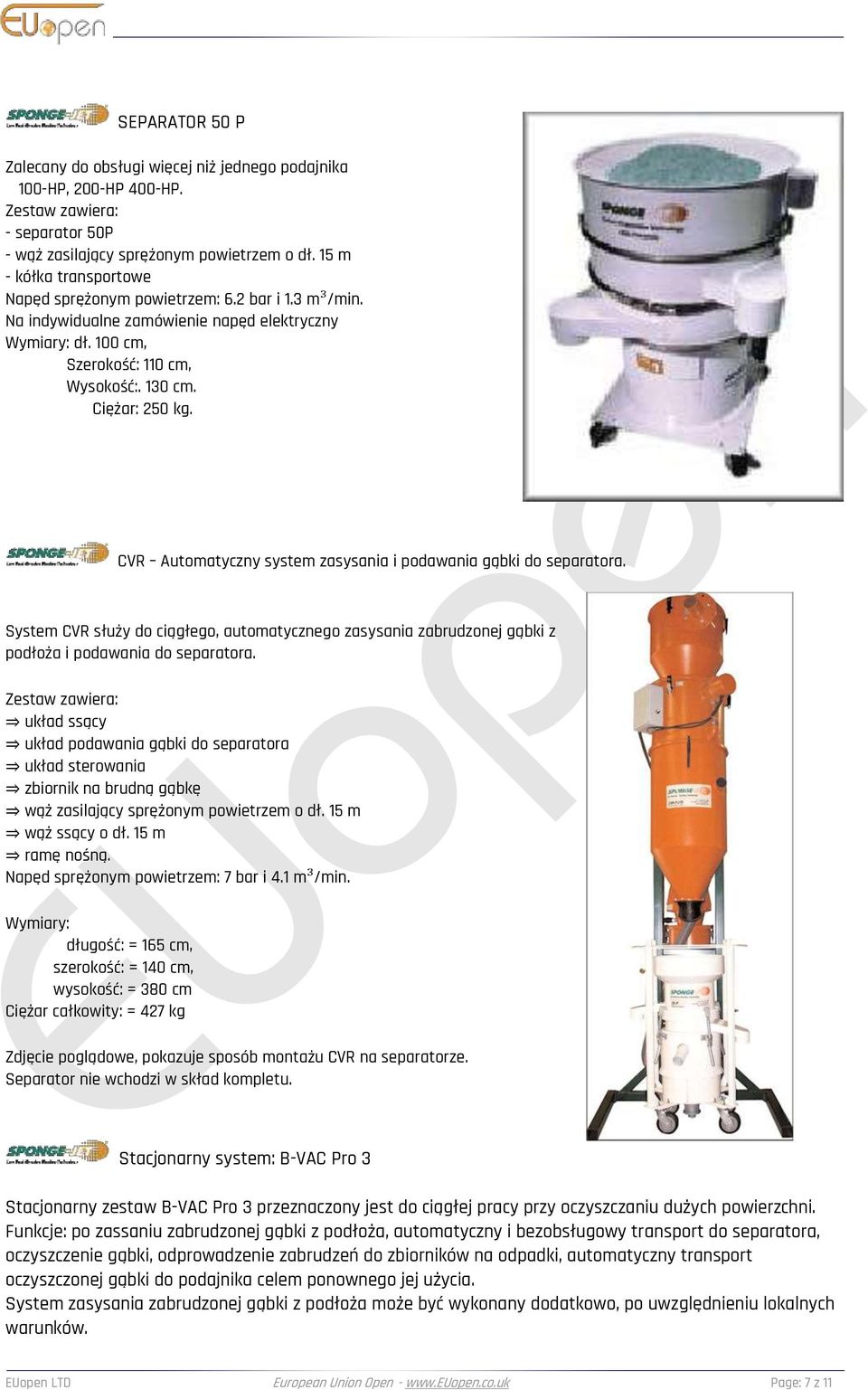

7 SEPARATOR 50 P Zalecany do obsługi więcej niż jednego podajnika 100-HP, 200-HP 400-HP. - separator 50P - wąż zasilający sprężonym powietrzem o dł. 15 m - kółka transportowe Napęd sprężonym powietrzem: 6.2 bar i 1.3 m³/min. Na indywidualne zamówienie napęd elektryczny dł. 100 cm, Szerokość: 110 cm, Wysokość:. 130 cm. Ciężar: 250 kg. CVR Automatyczny system zasysania i podawania gąbki do separatora. System CVR służy do ciągłego, automatycznego zasysania zabrudzonej gąbki z podłoża i podawania do separatora. układ ssący układ podawania gąbki do separatora układ sterowania zbiornik na brudną gąbkę wąż ssący o dł. 15 m ramę nośną. Napęd sprężonym powietrzem: 7 bar i 4.1 m³/min. długość: = 165 cm, szerokość: = 140 cm, wysokość: = 380 cm Ciężar całkowity: = 427 kg Zdjęcie poglądowe, pokazuje sposób montażu CVR na separatorze. Separator nie wchodzi w skład kompletu. Stacjonarny system: B-VAC Pro 3 Stacjonarny zestaw B-VAC Pro 3 przeznaczony jest do ciągłej pracy przy oczyszczaniu dużych powierzchni. Funkcje: po zassaniu zabrudzonej gąbki z podłoża, automatyczny i bezobsługowy transport do separatora, oczyszczenie gąbki, odprowadzenie zabrudzeń do zbiorników na odpadki, automatyczny transport oczyszczonej gąbki do podajnika celem ponownego jej użycia. System zasysania zabrudzonej gąbki z podłoża może być wykonany dodatkowo, po uwzględnieniu lokalnych warunków. LTD European Union Open - Page: 7 z 11

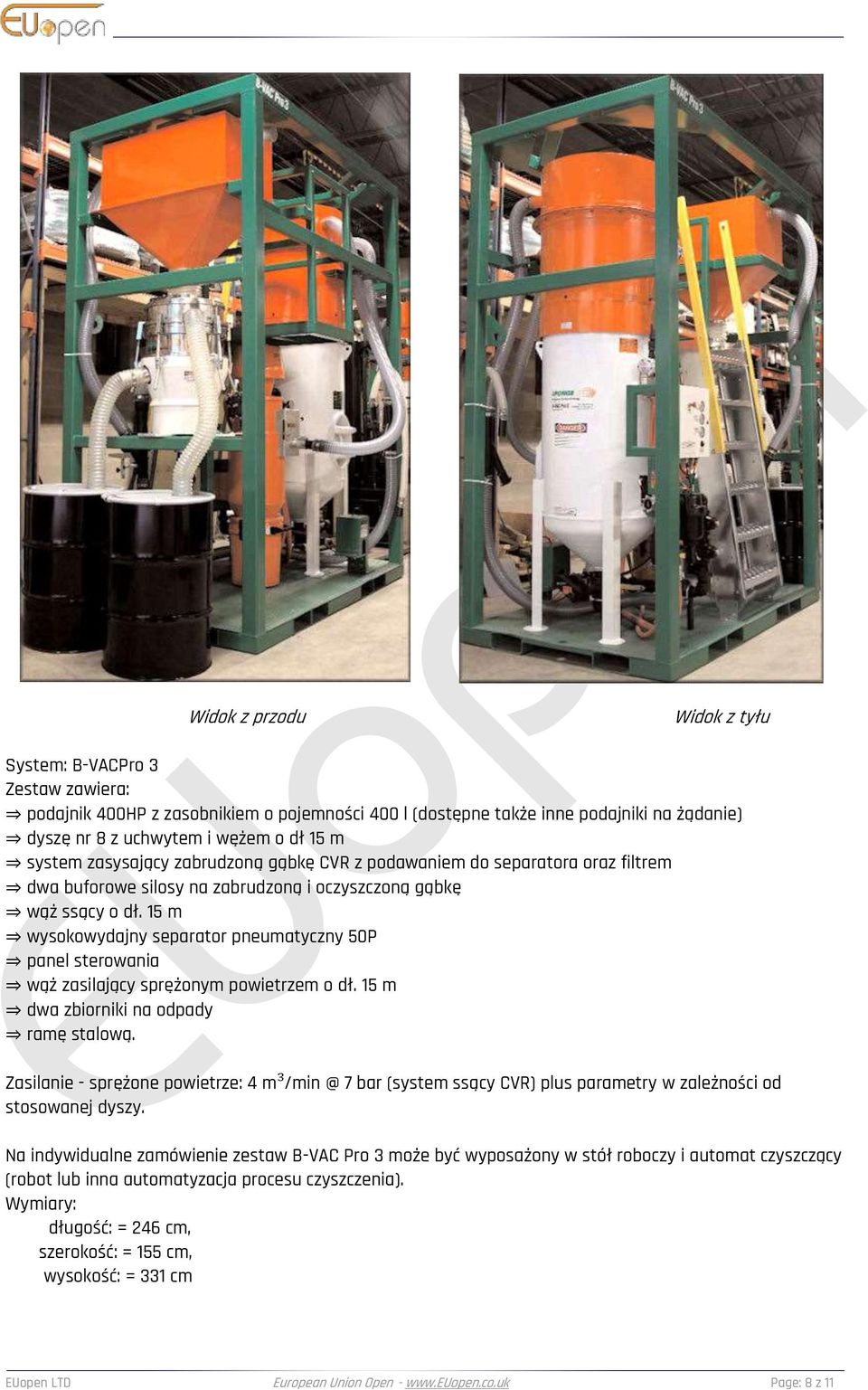

8 Widok z przodu Widok z tyłu System: B-VACPro 3 podajnik 400HP z zasobnikiem o pojemności 400 l (dostępne także inne podajniki na żądanie) dyszę nr 8 z uchwytem i wężem o dł 15 m system zasysający zabrudzoną gąbkę CVR z podawaniem do separatora oraz filtrem dwa buforowe silosy na zabrudzoną i oczyszczoną gąbkę wąż ssący o dł. 15 m wysokowydajny separator pneumatyczny 50P panel sterowania dwa zbiorniki na odpady ramę stalową. Zasilanie - sprężone powietrze: 4 7 bar (system ssący CVR) plus parametry w zależności od stosowanej dyszy. Na indywidualne zamówienie zestaw B-VAC Pro 3 może być wyposażony w stół roboczy i automat czyszczący (robot lub inna automatyzacja procesu czyszczenia). długość: = 246 cm, szerokość: = 155 cm, wysokość: = 331 cm LTD European Union Open - Page: 8 z 11

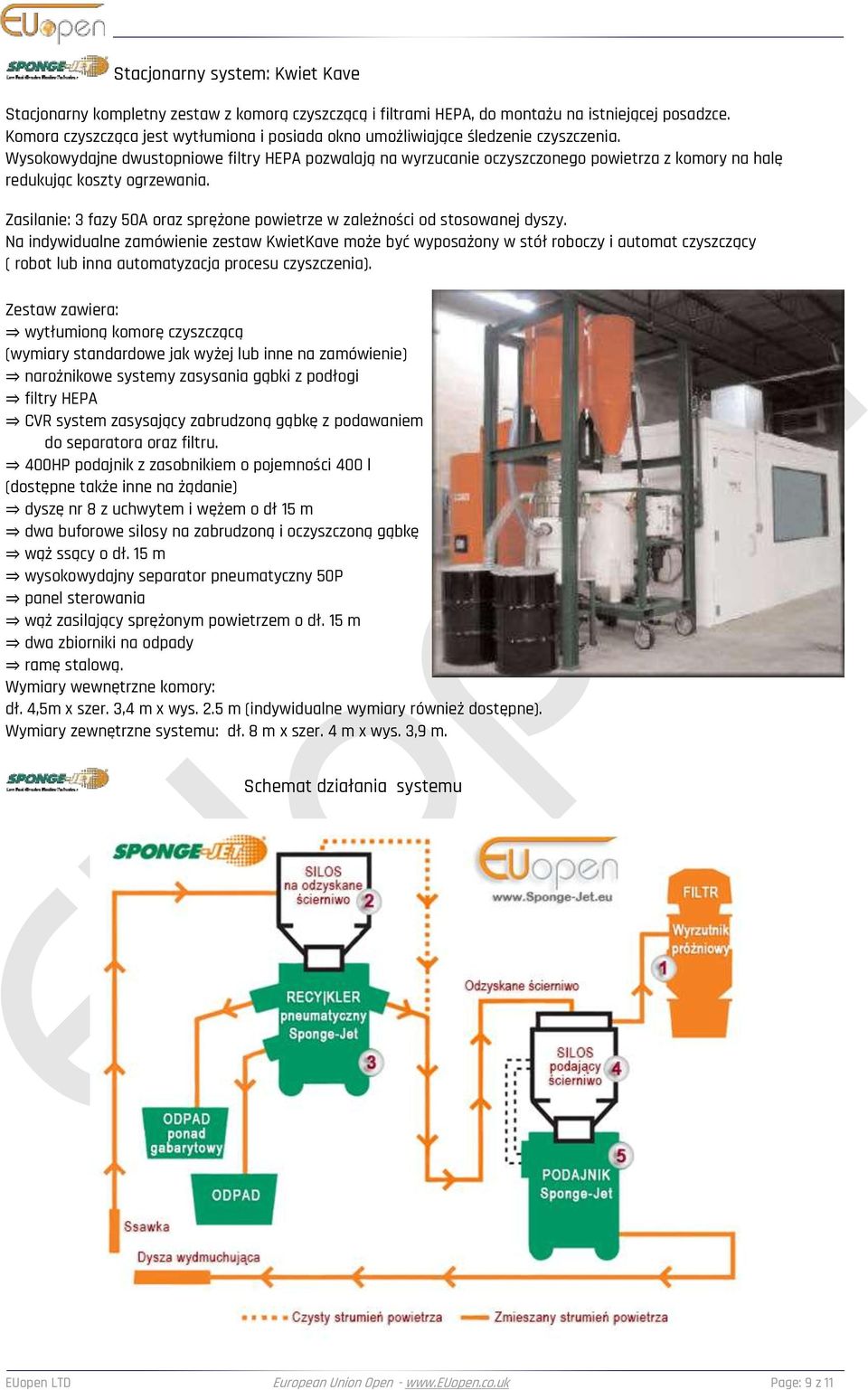

9 Stacjonarny system: Kwiet Kave Stacjonarny kompletny zestaw z komorą czyszczącą i filtrami HEPA, do montażu na istniejącej posadzce. Komora czyszcząca jest wytłumiona i posiada okno umożliwiające śledzenie czyszczenia. Wysokowydajne dwustopniowe filtry HEPA pozwalają na wyrzucanie oczyszczonego powietrza z komory na halę redukując koszty ogrzewania. Zasilanie: 3 fazy 50A oraz sprężone powietrze w zależności od stosowanej dyszy. Na indywidualne zamówienie zestaw KwietKave może być wyposażony w stół roboczy i automat czyszczący ( robot lub inna automatyzacja procesu czyszczenia). wytłumioną komorę czyszczącą (wymiary standardowe jak wyżej lub inne na zamówienie) narożnikowe systemy zasysania gąbki z podłogi filtry HEPA CVR system zasysający zabrudzoną gąbkę z podawaniem do separatora oraz filtru. 400HP podajnik z zasobnikiem o pojemności 400 l (dostępne także inne na żądanie) dyszę nr 8 z uchwytem i wężem o dł 15 m dwa buforowe silosy na zabrudzoną i oczyszczoną gąbkę wąż ssący o dł. 15 m wysokowydajny separator pneumatyczny 50P panel sterowania dwa zbiorniki na odpady ramę stalową. Wymiary wewnętrzne komory: dł. 4,5m x szer. 3,4 m x wys. 2.5 m (indywidualne wymiary również dostępne). Wymiary zewnętrzne systemu: dł. 8 m x szer. 4 m x wys. 3,9 m. Schemat działania systemu LTD European Union Open - Page: 9 z 11

10 Separator Magnetyczny SJE-MAG SEP Segregator do wyłapywania magnetycznych śmieci, przed automatycznym wejściem mediów ( ścierniwa ) z odzysku do Separatora Lekki, w obudowie z tworzywa sztucznego, separator magnetyczny, przenośny, do odpadów metalicznych. zawieszany do góry, łatwy dostęp, szybkie i automatyczne usuwanie nagromadzonych śmieci. Parametry: Weight: LxWxH (cm): 56 x 19 x 20.5 Waga: Kg: 4.1 Zastosowania: B-VAC Pro z systemem ssącym CVR Dysze Saber Wysokowydajne dysze Saber nr 6, 8, 10 Dysza łukowa Umożliwia czyszczenie trudno dostępnych miejsc Przedłużacz węża dyszy Kompletny przedłużacz węża czyszczącego z szybko złączkami LTD European Union Open - Page: 10 z 11

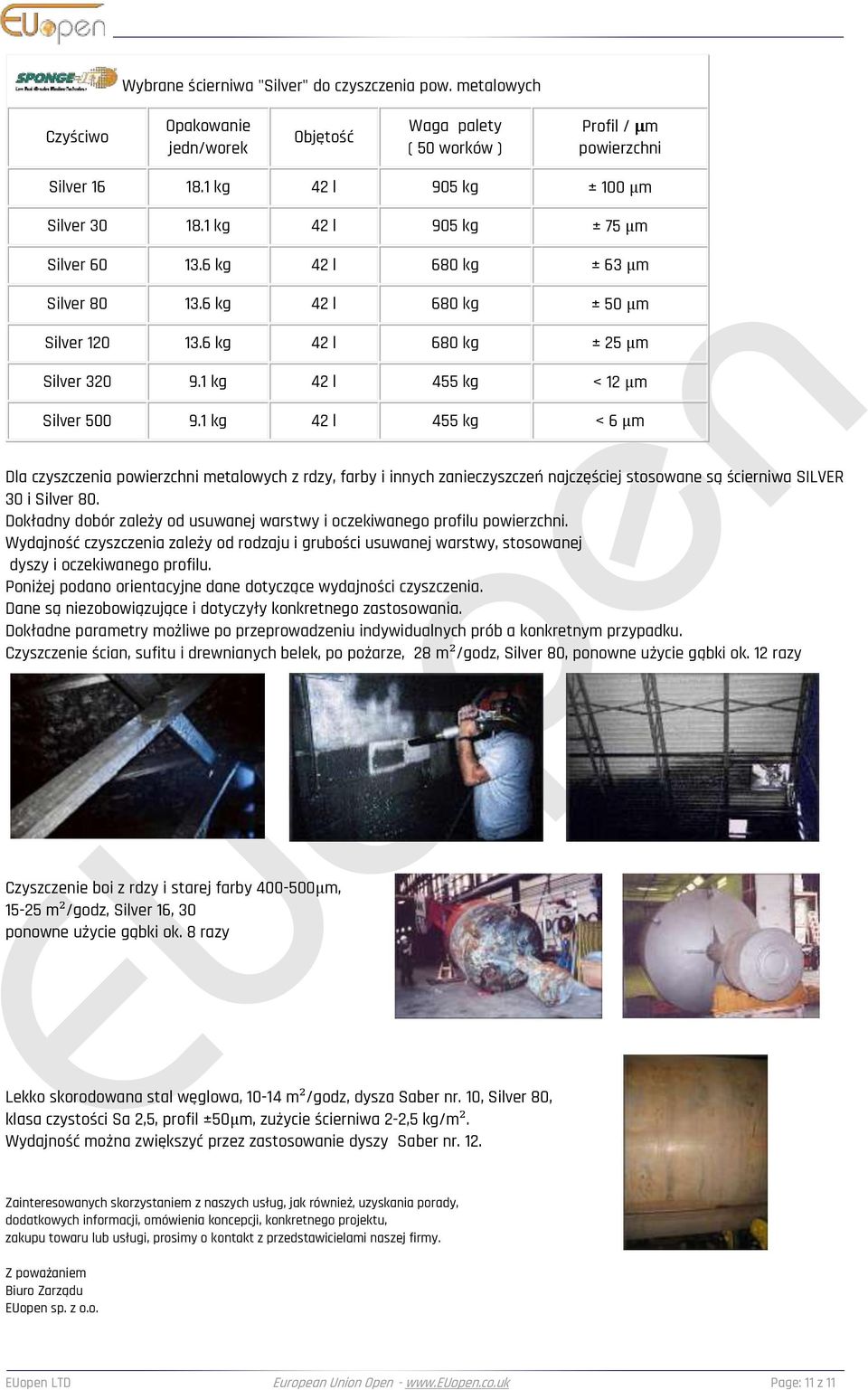

11 Wybrane ścierniwa "Silver" do czyszczenia pow. metalowych Czyściwo Opakowanie jedn/worek Objętość Waga palety ( 50 worków ) Profil / μm powierzchni Silver kg 42 l 905 kg ± 100 μm Silver kg 42 l 905 kg ± 75 μm Silver kg 42 l 680 kg ± 63 μm Silver kg 42 l 680 kg ± 50 μm Silver kg 42 l 680 kg ± 25 μm Silver kg 42 l 455 kg < 12 μm Silver kg 42 l 455 kg < 6 μm Dla czyszczenia powierzchni metalowych z rdzy, farby i innych zanieczyszczeń najczęściej stosowane są ścierniwa SILVER 30 i Silver 80. Dokładny dobór zależy od usuwanej warstwy i oczekiwanego profilu powierzchni. Wydajność czyszczenia zależy od rodzaju i grubości usuwanej warstwy, stosowanej dyszy i oczekiwanego profilu. Poniżej podano orientacyjne dane dotyczące wydajności czyszczenia. Dane są niezobowiązujące i dotyczyły konkretnego zastosowania. Dokładne parametry możliwe po przeprowadzeniu indywidualnych prób a konkretnym przypadku. Czyszczenie ścian, sufitu i drewnianych belek, po pożarze, 28 m²/godz, Silver 80, ponowne użycie gąbki ok. 12 razy Czyszczenie boi z rdzy i starej farby μm, m²/godz, Silver 16, 30 ponowne użycie gąbki ok. 8 razy Lekko skorodowana stal węglowa, m²/godz, dysza Saber nr. 10, Silver 80, klasa czystości Sa 2,5, profil ±50μm, zużycie ścierniwa 2-2,5 kg/m². Wydajność można zwiększyć przez zastosowanie dyszy Saber nr. 12. Zainteresowanych skorzystaniem z naszych usług, jak również, uzyskania porady, dodatkowych informacji, omówienia koncepcji, konkretnego projektu, zakupu towaru lub usługi, prosimy o kontakt z przedstawicielami naszej firmy. Z poważaniem Biuro Zarządu sp. z o.o. LTD European Union Open - Page: 11 z 11
