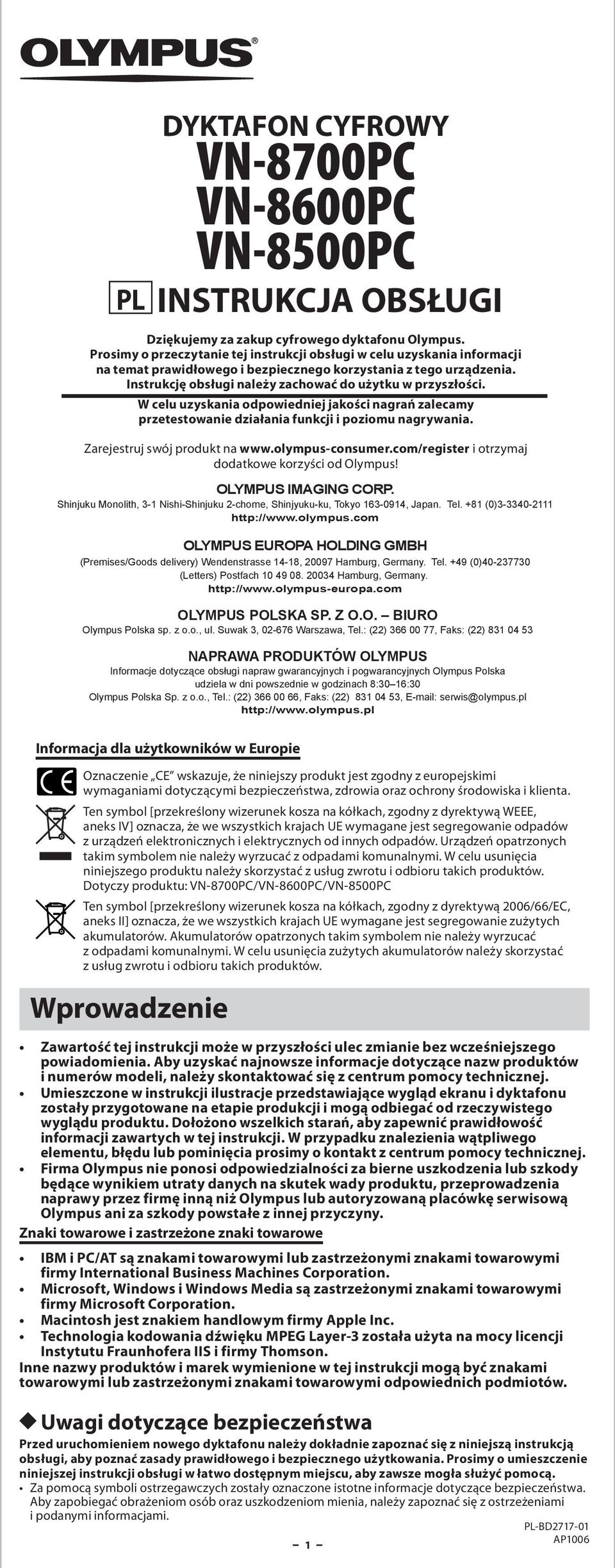

1 DYKTAFON CYFROWY VN-8700PC VN-8600PC VN-8500PC PL INSTRUKCJA OBSŁUGI Dziękujemy za zakup cyfrowego dyktafonu Olympus. Prosimy o przeczytanie tej instrukcji obsługi w celu uzyskania informacji na temat prawidłowego i bezpiecznego korzystania z tego urządzenia. Instrukcję obsługi należy zachować do użytku w przyszłości. W celu uzyskania odpowiedniej jakości nagrań zalecamy przetestowanie działania funkcji i poziomu nagrywania. Zarejestruj swój produkt na i otrzymaj dodatkowe korzyści od Olympus! OLYMPUS IMAGING CORP. Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome, Shinjyuku-ku, Tokyo , Japan. Tel. +81 (0) OLYMPUS EUROPA HOLDING GMBH (Premises/Goods delivery) Wendenstrasse 14-18, Hamburg, Germany. Tel. +49 (0) (Letters) Postfach Hamburg, Germany. OLYMPUS POLSKA SP. Z O.O. BIURO Olympus Polska sp. z o.o., ul. Suwak 3, Warszawa, Tel.: (22) , Faks: (22) NAPRAWA PRODUKTÓW OLYMPUS Informacje dotyczące obsługi napraw gwarancyjnych i pogwarancyjnych Olympus Polska udziela w dni powszednie w godzinach 8:30 16:30 Olympus Polska Sp. z o.o., Tel.: (22) , Faks: (22) , serwis@olympus.pl Informacja dla użytkowników w Europie Oznaczenie CE wskazuje, że niniejszy produkt jest zgodny z europejskimi wymaganiami dotyczącymi bezpieczeństwa, zdrowia oraz ochrony środowiska i klienta. Ten symbol [przekreślony wizerunek kosza na kółkach, zgodny z dyrektywą WEEE, aneks IV] oznacza, że we wszystkich krajach UE wymagane jest segregowanie odpadów z urządzeń elektronicznych i elektrycznych od innych odpadów. Urządzeń opatrzonych takim symbolem nie należy wyrzucać z odpadami komunalnymi. W celu usunięcia niniejszego produktu należy skorzystać z usług zwrotu i odbioru takich produktów. Dotyczy produktu: VN-8700PC/VN-8600PC/VN-8500PC Ten symbol [przekreślony wizerunek kosza na kółkach, zgodny z dyrektywą 2006/66/EC, aneks II] oznacza, że we wszystkich krajach UE wymagane jest segregowanie zużytych akumulatorów. Akumulatorów opatrzonych takim symbolem nie należy wyrzucać z odpadami komunalnymi. W celu usunięcia zużytych akumulatorów należy skorzystać z usług zwrotu i odbioru takich produktów. Wprowadzenie Zawartość tej instrukcji może w przyszłości ulec zmianie bez wcześniejszego powiadomienia. Aby uzyskać najnowsze informacje dotyczące nazw produktów i numerów modeli, należy skontaktować się z centrum pomocy technicznej. Umieszczone w instrukcji ilustracje przedstawiające wygląd ekranu i dyktafonu zostały przygotowane na etapie produkcji i mogą odbiegać od rzeczywistego wyglądu produktu. Dołożono wszelkich starań, aby zapewnić prawidłowość informacji zawartych w tej instrukcji. W przypadku znalezienia wątpliwego elementu, błędu lub pominięcia prosimy o kontakt z centrum pomocy technicznej. Firma Olympus nie ponosi odpowiedzialności za bierne uszkodzenia lub szkody będące wynikiem utraty danych na skutek wady produktu, przeprowadzenia naprawy przez firmę inną niż Olympus lub autoryzowaną placówkę serwisową Olympus ani za szkody powstałe z innej przyczyny. Znaki towarowe i zastrzeżone znaki towarowe IBM i PC/AT są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy International Business Machines Corporation. Microsoft, Windows i Windows Media są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation. Macintosh jest znakiem handlowym firmy Apple Inc. Technologia kodowania dźwięku MPEG Layer-3 została użyta na mocy licencji Instytutu Fraunhofera IIS i firmy Thomson. Inne nazwy produktów i marek wymienione w tej instrukcji mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich podmiotów. h Uwagi dotyczące bezpieczeństwa Przed uruchomieniem nowego dyktafonu należy dokładnie zapoznać się z niniejszą instrukcją obsługi, aby poznać zasady prawidłowego i bezpiecznego użytkowania. Prosimy o umieszczenie niniejszej instrukcji obsługi w łatwo dostępnym miejscu, aby zawsze mogła służyć pomocą. Za pomocą symboli ostrzegawczych zostały oznaczone istotne informacje dotyczące bezpieczeństwa. Aby zapobiegać obrażeniom osób oraz uszkodzeniom mienia, należy zapoznać się z ostrzeżeniami i podanymi informacjami PL-BD AP1006

2 Pierwsze kroki h Nazwy elementów 1 2 % 3 $ ( * ^ & 1 Gniazdo słuchawkowe EAR 2 Gniazdo mikrofonowe MIC 3 Wbudowany mikrofon 4 Wskaźnik nagrywania 5 Wbudowany głośnik 6 Przycisk + 7 Przycisk REC (s) (nagrywanie) 8 Przycisk 9 9 Przycisk FOLDER/ INDEX/SCENE 0 Przycisk! Przycisk Przycisk ` OK/MENU # Przycisk 0 $ Przycisk STOP (4) % Wyświetlacz (panel LCD) ^ Przełącznik POWER/HOLD & Złącze USB * Pokrywa komory baterii ( Szczelina na pasek Wyświetlacz (panel LCD): Rozmiar wyświetlanych na ekranie znaków można zmienić. (zobacz część Rozm. Czcionki [Font Size] str. 13) Opcję [Rozm. Czcionki] ustawiono na [Duży]. Opcję [Rozm. Czcionki] ustawiono na [Mały] ! # 0 1 Numer bieżącego pliku/całkowita liczba nagranych plików w folderze 2 Wskaźnik folderu 3 Wskaźnik stanu dyktafonu 4 W trybie nagrywania: Czas nagrania od początku W trybie odtwarzania: Czas odtwarzania od początku 5? Wskaźnik czułości mikrofonu! Wskaźnik VCVA 0 Wskaźnik filtra LowCut $ Wskaźnik filtra głosu*1 6 Wskaźnik blokady pliku 7 Wskaźnik baterii 8 Wskaźnik trybu nagrywania 9 W trybie nagrywania: Pozostały czas nagrania W trybie odtwarzania lub zatrzymania: Czas trwania pliku 0 Wskaźnik trybu odtwarzania! Nazwa W trybie nagrywania: Pasek wskaźnika dostępnej pamięci*2 W trybie odtwarzania lub zatrzymania: Pasek postępu odtwarzania*2 # Data i godzina nagrania*2 *1 Tylko w modelach VN-8700PC/ VN-8600PC *2 Ten element jest wyświetlany tylko w przypadku, gdy opcję [Rozm. Czcionki] ustawiono na [Mały]. h Wkładanie baterii 1 Naciśnij lekko strzałkę i otwórz pokrywę komory baterii przesuwając ją. W dyktafonie nie należy używać baterii manganowych. Przed wymianą baterii należy wyłączyć dyktafon. Wyjmowanie baterii podczas działania dyktafonu może spowodować usterkę, taką jak uszkodzenie pliku itp

3 2 Włóż baterię alkaliczną rozmiaru AAA, zwracając uwagę na prawidłowe ułożenie biegunów = i -. 3 Zamknij dokładnie pokrywę komory baterii, naciskając w kierunku A, a następnie przesuwając ją w kierunku B. Wskaźnik baterii: Gdy na wyświetlaczu pojawi się symbol [ ], należy niezwłocznie wymienić baterie. Jeśli poziom naładowania baterii jest zbyt niski, na wyświetlaczu pojawi się symbol [s] oraz [Niski poziom baterii], po czym dyktafon się wyłączy. Jeśli dyktafon nie będzie używany przez dłuższy czas, należy wyjąć baterie. Zalecane jest stosowanie baterii alkalicznych AA lub akumulatorów Ni-MH firmy Olympus. h Włączanie/wyłączanie zasilania Włączanie zasilania: Jeżeli urządzenie jest wyłączone, przesuń przełącznik POWER/HOLD w kierunku wskazanym przez strzałkę. Zostanie włączone zasilanie urządzenia i wyświetlacz. Wyłączanie zasilania: Przesuń przełącznik POWER/HOLD w kierunku wskazanym przez strzałkę i przytrzymaj go w tym położeniu przez co najmniej 1 sekundę. Zostanie wyłączone zasilanie urządzenia i wyświetlacz. Przed wyłączeniem zasilania funkcja przywracania zapamiętuje miejsce zatrzymania. Tryb oszczędzania energii Jeżeli dyktafon jest zatrzymany lub nie był używany przez na co najmniej 5 minut, przejdzie do trybu gotowości (oszczędzania energii), a wyświetlacz wyłączy się. Aby wyjść z trybu gotowości i włączyć wyświetlacz, naciśnij dowolny przycisk. h HOLD C A B Przełączanie dyktafonu w tryb HOLD (A): Przesuń przełącznik POWER/HOLD w położenie HOLD. Pojawienie się komunikatu [Blokada klawiszy] na ekranie wyświetlacza informuje o przejściu urządzenia w tryb HOLD. Wyjście z trybu HOLD (B): Przesuń przełącznik POWER/HOLD w położenie C. W przypadku naciśnięcia dowolnego przycisku w trybie HOLD, przez 2 sekundy będzie migał obszar zegara, ale dyktafon nie zostanie uaktywniony. Jeżeli tryb HOLD zostanie uruchomiony w trakcie odtwarzania (nagrywania), operacje zostają zablokowane, przy niezmienionym stanie procesu odtwarzania (nagrywania) po zakończeniu odtwarzania (nagrywania, na skutek zapełnienia pozostałej pamięci) procesy zostaną zatrzymane. h Ustawianie daty i godziny [Czas i data] Jeśli użytkownik wcześniej ustawi godzinę i datę, informacja dotycząca czasu nagrania pliku będzie automatycznie zapisywana z każdym plikiem. Wcześniejsze ustawienie godziny i daty znacznie ułatwia zarządzanie plikami. Po pierwszym włożeniu baterii i przy każdej ich wymianie, wskaźnik godziny zacznie migać

4 1 Naciśnij przycisk 9 lub 0, aby wybrać pole do ustawienia. Za pomocą migającego kursora wybierz pole godzina, hour, minuta, minute, rok, year, miesiąc, month lub dzień, day. 2 Naciśnij przycisk + lub, aby ustawić odpowiednią wartość. Wykonaj te same czynności (naciskaj przycisk 9 lub 0), aby wybrać kolejne pole i naciśnij przycisk + lub. Aby podczas ustawiania godzin i minut wybrać tryb wyświetlania czasu 12- lub 24-godzinny, naciśnij przycisk FOLDER/INDEX/SCENE. Można wybrać kolejność wyświetlania pól miesiąc, dzień i rok, naciskając przycisk FOLDER/INDEX/ SCENE w czasie ustawiania daty. 3 Naciśnij przycisk ` OK/MENU, aby zakończyć ustawianie. Zegar rozpocznie odliczanie od ustawionej daty i godziny. Naciśnij przycisk ` OK/MENU zgodnie z sygnałem czasu. W trybie zatrzymania naciśnięcie i przytrzymanie przycisku STOP (4) powoduje wyświetlenie wartości [Czas i data] i informacji [Pozost]. Zmiana daty/godziny Wybierz opcję [Czas i data] z menu na ekranie [Urządzenie]. (patrz część Ustawienie menu str. 9, Czas i data [Time & Date] str. 14) h Informacje o folderach W dyktafonie dostępnych jest pięć folderów: [F], [G], [H], [I] oraz [W]. Aby zmienić folder, należy nacisnąć przycisk FOLDER/ INDEX/SCENE przy zatrzymanym dyktafonie. a a Wskaźnik folderu W każdym folderze można zapisać maksymalnie 200 plików. Nagrywanie informacje h Nagrywanie Przed rozpoczęciem nagrywania wybierz folder [&] [*]. Folderów tych można użyć do rozróżniania typów nagrań; na przykład, Folder [&] może zawierać informacje prywatne, a Folder ['] informacje służbowe. 1 Naciśnij przycisk FOLDER/INDEX/SCENE, aby wybrać odpowiedni folder. a Wskaźnik folderu Nowo nagrany plik audio zostanie zapisany jako ostatni plik w wybranym folderze. a 2 Naciśnij przycisk REC (s), aby rozpocząć nagrywanie. Skieruj mikrofon w stronę źródła nagrywanego dźwięku. b Tryb nagrywania/c Aktualny czas nagrania/d Pozostały czas nagrania Tryb [Tryb nagr.] nie może być zmieniony w trybach czasowego zatrzymania nagrywania ani w czasie nagrywania. Należy go konfigurować w trybie zatrzymania. 3 Naciśnij przycisk STOP (4), aby zatrzymać nagrywanie. e Czas trwania pliku b c d e Tylko w modelach VN-8700PC/VN-8600PC Jeśli nagrania dokonano w trybie stereofonicznym ([192 kbps] lub [128 kbps]), będzie to nagranie monofoniczne poprzez wbudowany mikrofon, a ten sam dźwięk zostanie nagrany w kanałach lewym (Lch) i prawym (Rch)

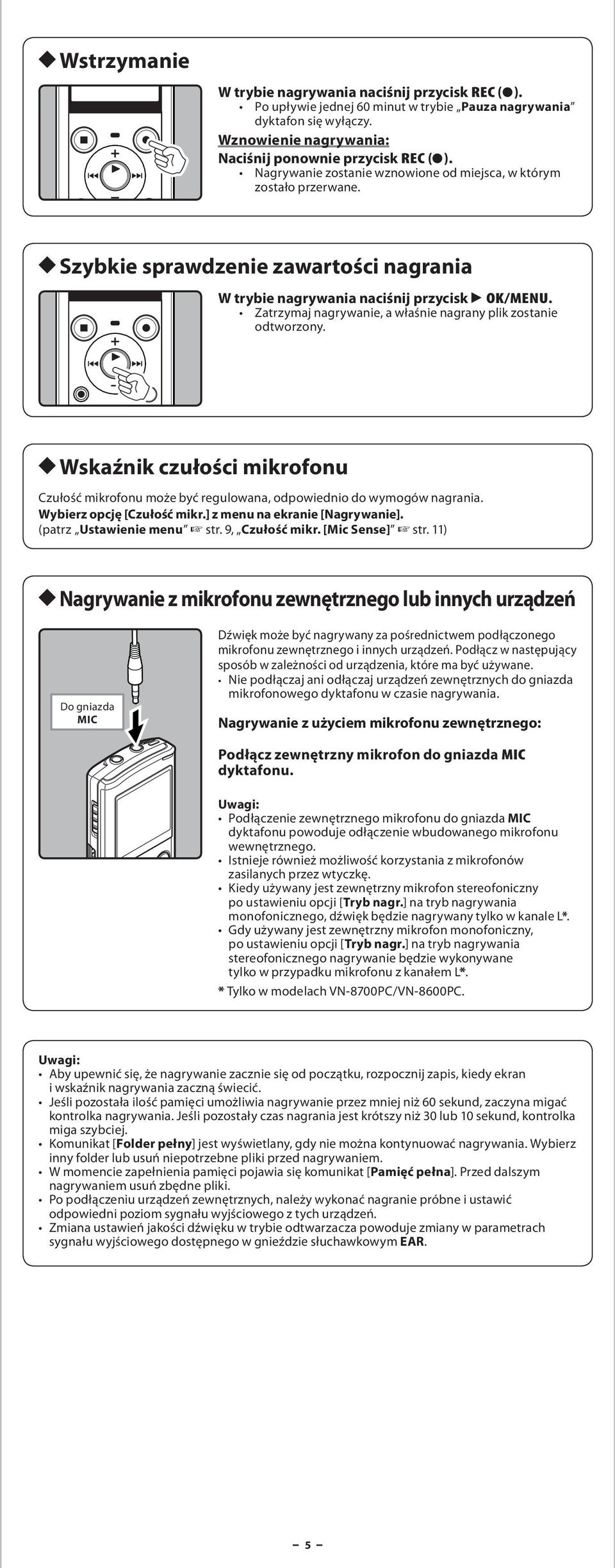

5 h Wstrzymanie W trybie nagrywania naciśnij przycisk REC (s). Po upływie jednej 60 minut w trybie Pauza nagrywania dyktafon się wyłączy. Wznowienie nagrywania: Naciśnij ponownie przycisk REC (s). Nagrywanie zostanie wznowione od miejsca, w którym zostało przerwane. h Szybkie sprawdzenie zawartości nagrania W trybie nagrywania naciśnij przycisk ` OK/MENU. Zatrzymaj nagrywanie, a właśnie nagrany plik zostanie odtworzony. h Wskaźnik czułości mikrofonu Czułość mikrofonu może być regulowana, odpowiednio do wymogów nagrania. Wybierz opcję [Czułość mikr.] z menu na ekranie [Nagrywanie]. (patrz Ustawienie menu str. 9, Czułość mikr. [Mic Sense] str. 11) h Nagrywanie z mikrofonu zewnętrznego lub innych urządzeń Do gniazda MIC Dźwięk może być nagrywany za pośrednictwem podłączonego mikrofonu zewnętrznego i innych urządzeń. Podłącz w następujący sposób w zależności od urządzenia, które ma być używane. Nie podłączaj ani odłączaj urządzeń zewnętrznych do gniazda mikrofonowego dyktafonu w czasie nagrywania. Nagrywanie z użyciem mikrofonu zewnętrznego: Podłącz zewnętrzny mikrofon do gniazda MIC dyktafonu. Podłączenie zewnętrznego mikrofonu do gniazda MIC dyktafonu powoduje odłączenie wbudowanego mikrofonu wewnętrznego. Istnieje również możliwość korzystania z mikrofonów zasilanych przez wtyczkę. Kiedy używany jest zewnętrzny mikrofon stereofoniczny po ustawieniu opcji [Tryb nagr.] na tryb nagrywania monofonicznego, dźwięk będzie nagrywany tylko w kanale L*. Gdy używany jest zewnętrzny mikrofon monofoniczny, po ustawieniu opcji [Tryb nagr.] na tryb nagrywania stereofonicznego nagrywanie będzie wykonywane tylko w przypadku mikrofonu z kanałem L*. * Tylko w modelach VN-8700PC/VN-8600PC. Aby upewnić się, że nagrywanie zacznie się od początku, rozpocznij zapis, kiedy ekran i wskaźnik nagrywania zaczną świecić. Jeśli pozostała ilość pamięci umożliwia nagrywanie przez mniej niż 60 sekund, zaczyna migać kontrolka nagrywania. Jeśli pozostały czas nagrania jest krótszy niż 30 lub 10 sekund, kontrolka miga szybciej. Komunikat [Folder pełny] jest wyświetlany, gdy nie można kontynuować nagrywania. Wybierz inny folder lub usuń niepotrzebne pliki przed nagrywaniem. W momencie zapełnienia pamięci pojawia się komunikat [Pamięć pełna]. Przed dalszym nagrywaniem usuń zbędne pliki. Po podłączeniu urządzeń zewnętrznych, należy wykonać nagranie próbne i ustawić odpowiedni poziom sygnału wyjściowego z tych urządzeń. Zmiana ustawień jakości dźwięku w trybie odtwarzacza powoduje zmiany w parametrach sygnału wyjściowego dostępnego w gnieździe słuchawkowym EAR

6 Odtwarzanie informacje h Odtwarzanie 1 Naciśnij przycisk FOLDER/INDEX/SCENE, aby wybrać odpowiedni folder. a Wskaźnik folderu a 2 Naciśnij przycisk 9 lub 0, aby wybrać plik do odtworzenia. 3 Naciśnij przycisk ` OK/MENU, aby rozpocząć odtwarzanie. b Aktualny czas odtwarzania/ c czas trwania pliku b c 4 Naciśnij przycisk + lub, aby ustawić odpowiedni poziom głośności. Poziom głośności można ustawić w zakresie od [00] do [30]. 5 Naciśnij w dowolnym momencie przycisk STOP (4), aby zatrzymać odtwarzanie. Spowoduje to zatrzymanie odtwarzania pliku. Jeżeli funkcja przywracania jest aktywna, miejsce, w którym zatrzymano odtwarzanie, zostaje zapisane, nawet jeżeli urządzenie zostanie wyłączone. Przy kolejnym włączeniu urządzenia odtwarzanie rozpoczyna się w miejscu, w którym zostało przerwane. h Przewijanie do przodu i do tyłu W trybie zatrzymania naciśnij i przytrzymaj przycisk 9 lub 0. Po zwolnieniu przycisku przewijanie zostanie zatrzymane. Aby wznowić odtwarzanie od momentu, w którym zostało zatrzymane, naciśnij przycisk ` OK/MENU. W trybie odtwarzania naciśnij i przytrzymaj przycisk 9 lub 0. Zwolnienie przycisku spowoduje powrót do trybu normalnego odtwarzania. Jeżeli w pliku znajduje się znak indeksu lub znak tymczasowy, dyktafon zatrzyma się w tym miejscu. 9: Dyktafon zakończy przewijanie, gdy osiągnie koniec pliku. Ponownie naciśnij przycisk 9, aby rozpocząć przewijanie od początku kolejnego pliku. 0: Dyktafon zakończy przewijanie, gdy osiągnie początek pliku. Ponownie naciśnij przycisk 0, aby rozpocząć przewijanie od końca poprzedniego pliku. h Lokalizowanie początku pliku W trybie zatrzymania lub odtwarzania naciśnij i przytrzymaj przycisk 9. Odtwarzacz dyktafonu przechodzi do początku kolejnego pliku. W trybie odtwarzania naciśnij przycisk 0. Odtwarzacz dyktafonu przechodzi do początku bieżącego pliku. W trybie zatrzymania naciśnij przycisk 0. Odtwarzacz dyktafonu przechodzi do początku poprzedniego pliku. Jeżeli odtwarzacz został zatrzymany w środku pliku, powraca do jego początku. W trybie odtwarzania naciśnij dwukrotnie przycisk 0. Odtwarzacz dyktafonu przechodzi do początku poprzedniego pliku. Podczas przechodzenia do początku pliku podczas odtwarzania dyktafon rozpocznie odtwarzanie w pozycji znaku indeksu lub znaku tymczasowego. Znaki indeksu i znaki tymczasowe zostaną pominięte podczas wykonywania tej czynności w trybie zatrzymania. Kiedy funkcja [Przeskok] jest ustawiona na wartość inną niż [Przeskok plik], dyktafon będzie przewijał do przodu lub do tyłu przez określony czas, a następnie rozpocznie odtwarzanie

7 h Zmiana szybkości odtwarzania Szybkość odtwarzania pliku można zmienić w zakresie od 0,5 do 2 razy. Szybkość odtwarzania można zmieniać w zależności od potrzeb, na przykład w celu przesłuchania nagrania spotkania z dużą szybkością lub ponownego odsłuchania z niską szybkością fragmentów lekcji językowej, które trudno zrozumieć. 1 Naciśnij przycisk ` OK/MENU, aby rozpocząć odtwarzanie. 2 Kiedy dyktafon jest w trybie odtwarzania, naciśnij przycisk ` OK/MENU, aby przejść do ekranu regulacji prędkości odtwarzania. 3 Naciśnij przycisk + lub, aby ustawić szybkość odtwarzania. [x1.0] (odtwarzanie normalne) Odtwarzanie ze standardową szybkością. 3 [x0.5] [x0.9] (odtwarzanie spowolnione) Spowolnione tempo odtwarzania. [x1.1] [x2.0] (odtwarzanie przyspieszone) Zwiększone tempo odtwarzania. 4 Naciśnij przycisk ` OK/MENU, aby zakończyć ustawianie. Jeżeli dyktafon zostanie pozostawiony na 3 sekundy, ustawienie zostanie wprowadzone, a dyktafon powróci do pierwotnego ekranu. Zmieniona szybkość odtwarzania zostanie zachowana nawet po jego zatrzymaniu. Odtwarzanie kolejnego pliku będzie kontynuowane z tą szybkością. Podobnie jak w normalnym trybie odtwarzania, w trybach wolnego i szybkiego odtwarzania można zatrzymywać odtwarzanie, przechodzić do początku pliku, a także wstawiać znaki indeksu. h Odtwarzanie przez słuchawki Do gniazda EAR Do gniazda EAR dyktafonu można podłączyć słuchawki odsłuchowe. Podczas korzystania ze słuchawek, wbudowany głośnik dyktafonu jest wyłączony. Aby uniknąć uszkodzenia słuchu, słuchawki należy zakładać dopiero po zmniejszeniu poziomu głośności. Podczas odtwarzania po podłączeniu słuchawek nie należy ustawiać zbyt wysokiego poziomu głośności. Może to spowodować uszkodzenie słuchu. h Wstawianie znaku indeksu lub znaku tymczasowego Jeżeli wstawiono znaki indeksu i znaki tymczasowe, można szybko znaleźć odpowiednie miejsce podczas szybkiego przewijania do przodu, do tyłu i przechodzenia do początku następnego pliku. W plikach utworzonych w urządzeniach innych niż ten dyktafon nie można ustawić znaków indeksu, można jednak ustawiać znaki tymczasowe w celu oznaczenia wybranych miejsc. Znaki tymczasowe nie są ustawiane na trwałe. Przejście do następnego pliku lub podłączenie dyktafonu do komputera spowoduje ich automatyczne usunięcie. 1 W trybie nagrywania lub odtwarzania naciśnij przycisk FOLDER/INDEX/SCENE. Nawet po wstawieniu znaku indeksu lub znaku tymczasowe nagrywanie lub odtwarzanie będzie kontynuowane, dzięki czemu można w ten sam sposób wstawić znaki indeksu lub znaki tymczasowe w innych miejscach. Usuwanie znaku indeksu lub znaku tymczasowego: 1 Znajdź znak indeksu lub znak tymczasowy, który chcesz usunąć

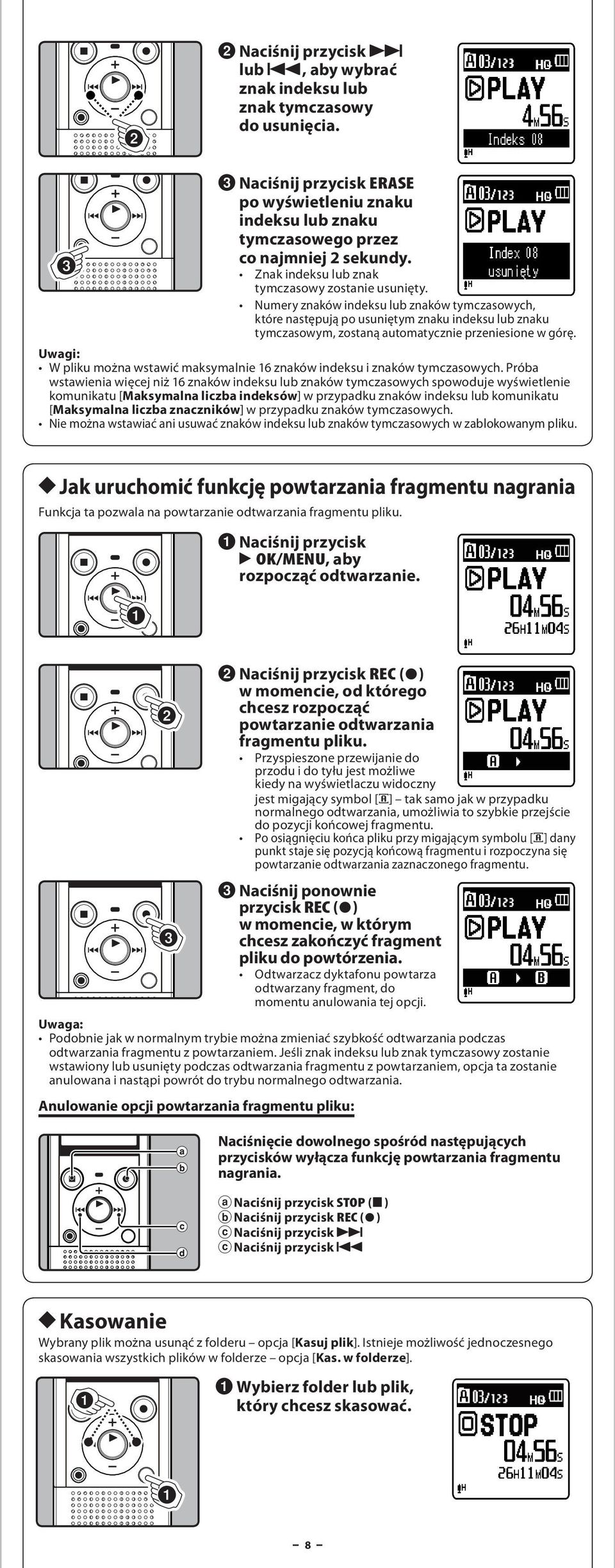

8 2 Naciśnij przycisk 9 lub 0, aby wybrać znak indeksu lub znak tymczasowy do usunięcia. 3 Naciśnij przycisk ERASE po wyświetleniu znaku indeksu lub znaku tymczasowego przez co najmniej 2 sekundy. Znak indeksu lub znak tymczasowy zostanie usunięty. Numery znaków indeksu lub znaków tymczasowych, które następują po usuniętym znaku indeksu lub znaku tymczasowym, zostaną automatycznie przeniesione w górę. W pliku można wstawić maksymalnie 16 znaków indeksu i znaków tymczasowych. Próba wstawienia więcej niż 16 znaków indeksu lub znaków tymczasowych spowoduje wyświetlenie komunikatu [Maksymalna liczba indeksów] w przypadku znaków indeksu lub komunikatu [Maksymalna liczba znaczników] w przypadku znaków tymczasowych. Nie można wstawiać ani usuwać znaków indeksu lub znaków tymczasowych w zablokowanym pliku. h Jak uruchomić funkcję powtarzania fragmentu nagrania Funkcja ta pozwala na powtarzanie odtwarzania fragmentu pliku. 1 Naciśnij przycisk ` OK/MENU, aby rozpocząć odtwarzanie. 2 Naciśnij przycisk REC (s) w momencie, od którego chcesz rozpocząć powtarzanie odtwarzania fragmentu pliku. Przyspieszone przewijanie do przodu i do tyłu jest możliwe kiedy na wyświetlaczu widoczny jest migający symbol [w] tak samo jak w przypadku normalnego odtwarzania, umożliwia to szybkie przejście do pozycji końcowej fragmentu. Po osiągnięciu końca pliku przy migającym symbolu [w] dany punkt staje się pozycją końcową fragmentu i rozpoczyna się powtarzanie odtwarzania zaznaczonego fragmentu. 3 Naciśnij ponownie przycisk REC (s) w momencie, w którym chcesz zakończyć fragment pliku do powtórzenia. Odtwarzacz dyktafonu powtarza odtwarzany fragment, do momentu anulowania tej opcji. Podobnie jak w normalnym trybie można zmieniać szybkość odtwarzania podczas odtwarzania fragmentu z powtarzaniem. Jeśli znak indeksu lub znak tymczasowy zostanie wstawiony lub usunięty podczas odtwarzania fragmentu z powtarzaniem, opcja ta zostanie anulowana i nastąpi powrót do trybu normalnego odtwarzania. Anulowanie opcji powtarzania fragmentu pliku: Naciśnięcie dowolnego spośród następujących przycisków wyłącza funkcję powtarzania fragmentu nagrania. a Naciśnij przycisk STOP (4) b Naciśnij przycisk REC (s ) c Naciśnij przycisk 9 c Naciśnij przycisk 0 h Kasowanie Wybrany plik można usunąć z folderu opcja [Kasuj plik]. Istnieje możliwość jednoczesnego skasowania wszystkich plików w folderze opcja [Kas. w folderze]. 1 Wybierz folder lub plik, który chcesz skasować

9 2 W trybie zatrzymania naciśnij przycisk ERASE. 3 3 Naciśnij przycisk + lub, aby wybrać opcję [Kas. w folderze] lub [Kasuj plik]. 4 Naciśnij przycisk ` OK/MENU. 5 Naciśnij przycisk +, aby wybrać opcję [Start]. 6 Naciśnij przycisk ` OK/MENU. Na wyświetlaczu pojawi się komunikat [Kasowanie!], po czym rozpocznie się kasowanie. Po skasowaniu pliku wyświetlany jest komunikat [Kasowanie zakończone]. Numery plików zostaną automatycznie ponownie przypisane. Nie można usuwać plików zablokowanych i z atrybutem tylko do odczytu. Jeśli żadna operacja nie zostanie wybrana w ciągu 8 sekund, dyktafon powróci do stanu zatrzymania. Ukończenie kasowania może potrwać ponad 10 sekund. Nigdy nie należy wyjmować baterii podczas tej operacji, ponieważ może to spowodować uszkodzenie danych. Ponadto należy wymienić baterie na nowe, aby mieć pewność, że nie wyczerpią się one podczas kasowania. Nie można usunąć folderów za pomocą dyktafonu. Ustawienie menu h Metoda wprowadzania ustawień Elementy menu są podzielone na kategorie, aby umożliwić ich szybkie ustawienie. Każdą pozycję menu można ustawić w następujący sposób. 1 W trybie zatrzymania, odtwarzania lub nagrywania, naciśnij przez co najmniej 1 sekundę przycisk ` OK/MENU. 2 Naciśnij przycisk + lub, aby przejść do pozycji, której ustawienie ma zostać zmienione. 3 Naciśnij przycisk ` OK/MENU lub 9, aby przenieść kursor do pozycji, której ustawienie ma zostać zmienione. 4 Naciśnij przycisk + lub, aby przejść do pozycji menu, której ustawienie ma zostać zmienione

10 5 Naciśnij przycisk ` OK/MENU lub 9. Przejście do ustawienia wybranej pozycji. 6 Naciśnij przycisk + lub, aby zmienić ustawienie. 7 Naciśnij przycisk ` OK/MENU, aby zakończyć ustawianie. Zostanie wyświetlona informacja o dokonaniu ustawień. Naciśnięcie przycisku 0 bez naciśnięcia przycisku ` OK/MENU spowoduje anulowanie wprowadzonych ustawień i powrót do poprzedniego ekranu. 8 Naciśnij przycisk STOP (4), aby zamknąć ekran menu. Jeżeli wejdziesz do menu podczas nagrywania lub odtwarzania i wciśniesz przycisk 0, pozwoli to na powrót to poprzedniego ekranu bez zakłócenia nagrywania lub odtwarzania. Dyktafon zatrzyma się, jeśli podczas konfigurowania menu w ciągu 3 minut nie nastąpi naciśnięcie przycisku i nie zostanie zastosowana wybrana pozycja. Gdy podczas wprowadzania ustawień menu w trakcie nagrywania lub odtwarzania przez 8 sekund nie zostanie naciśnięty żaden przycisk, ustawienia te zostaną anulowane. h Plik [File Menu] Blokada kasow. [Erase Lock] Zablokowanie pliku pozwala uchronić ważne dane przed przypadkowym skasowaniem. Zablokowane pliki nie są kasowane w przypadku, gdy użytkownik wybierze opcję usunięcia wszystkich plików znajdujących się w folderze. a 1 Wybierz opcję [Blokada kasow.] z menu na ekranie [Plik]. [Włącz]: Blokuje plik i chroni go przed skasowaniem. [Wyłącz]: Odblokowuje plik i umożliwia jego skasowanie. a Wskaźnik blokady pliku Podział pliku [File Divide] (tylko w modelu VN-8700PC/VN-8600PC) Można podzielić plik o dużym rozmiarze i długim czasie nagrania, aby ułatwić ich edycję oraz zarządzanie nimi. 1 Wybierz plik, który chcesz podzielić. 2 Rozpocznij odtwarzanie lub przewijanie pliku i zatrzymaj je w miejscu podziału. 3 Wybierz opcję [Podział pliku] z menu na ekranie [Plik]. 4 Naciśnij przycisk +, aby wybrać opcję [Start], a następnie naciśnij przycisk ` OK/MENU. Zostanie wyświetlony komunikat [Dzielenie!] i rozpocznie się dzielenie pliku. Dzielenie zostaje zakończone po wyświetleniu komunikatu [Podział pliku zakończony]. Możliwe jest dzielenie jedynie plików plików MP3 nagranych za pomocą dyktafonu. Dyktafon nie może podzielić plików, gdy liczba plików w folderze przekracza 198. Nie można podzielić zablokowanych plików. Po podziale pliku, pierwsza część pliku będzie zapisana jako [File name_1.mp3], a druga część pliku jako [File name_2.mp3]. Jeśli czas nagrania pliku jest bardzo krótki, nie będzie można dokonać jego podziału, nawet w przypadku pliku MP3. Podczas dzielenia pliku nie wolno wyjmować baterii. Może to spowodować uszkodzenie danych. Właściwości [Property] Pliki, dla których chcesz uzyskać informacje, musisz wybrać przed przystąpieniem do obsługi menu. 1 Wybierz opcję [Właściwości] z menu na ekranie [Plik]. Na wyświetlaczu pojawiają się pola [Nazwa] (nazwa pliku), [Data] (znacznik czasu), [Rozmiar] (rozmiar pliku), [Bitrate] (format pliku). -10-

11 h Nagrywanie [Rec Menu] Czułość mikr. [Mic Sense] Czułość mikrofonu (wbudowanego lub zewnętrznego) może być regulowana odpowiednio do wymogów nagrania. 1 Wybierz opcję [Czułość mikr.] z menu na ekranie [Nagrywanie]. [Wysoka]: Wysoki poziom czułości przeznaczony do nagrywania konferencji z dużą liczbą uczestników, do nagrywania dźwięku z dużej odległości lub do nagrywania cichego dźwięku. [Niska]: Standardowa czułość nagrywania, odpowiednia do dyktowania. a Wskaźnik czułości mikrofonu Aby dokonać wyraźnego nagrania ludzkiego głosu (mówcy), ustaw tryb [Czułość mikr.] na wartość [Niska] i umieść wbudowany mikrofon stereofoniczny blisko ust mówiącego (5 10 cm). Jeśli opcja [Program nagr.] jest ustawiona na wartość inną niż [Wyłącz], funkcja [Czułość mikr.] nie będzie dostępna. Aby użyć tej funkcji, ustaw opcję [Program nagr.] na wartość [Wyłącz]. Tryb nagr. [Rec Mode] Poza trybami nagrywania stereofonicznego* i monofonicznego można również wybrać tryb nagrywania z priorytetem dla jakości dźwięku i tryb z priorytetem dla czasu nagrywania. Tryb nagrywania można a wybrać zgodnie z zapotrzebowaniem. * Tylko w modelach VN-8700PC/VN-8600PC. 1 Wybierz opcję [Tryb nagr.] z menu na ekranie [Nagrywanie]. W razie wybrania opcji [MP3]* (stereo/mono): [192 kbps] (stereo), [128 kbps] (stereo), [48 kbps] (mono) W razie wybrania ustawienia [WMA] (mono): [HQ] (nagrywanie dźwięku z wysoką jakością), [SP] (nagrywanie standardowe) i [LP] (długi czas nagrywania). * Tylko w modelach VN-8700PC/VN-8600PC. a Wskaźnik trybu nagrywania Aby upewnić się, że nagrywanie zacznie się od początku, rozpocznij zapis, kiedy ekran i wskaźnik nagrywania zaczną świecić. Aby wyraźnie nagrać spotkanie lub wykład, ustaw opcję [Tryb nagr.] na tryb inny niż [LP]. Gdy używany jest zewnętrzny mikrofon monofoniczny, po ustawieniu opcji [Tryb nagr.] na tryb nagrywania stereofonicznego nagrywanie będzie wykonywane tylko w przypadku mikrofonu z kanałem L (tylko modele VN-8700PC/VN-8600PC). Jeśli opcja [Program nagr.] jest ustawiona na wartość inną niż [Wyłącz], funkcja [Tryb nagr.] nie będzie dostępna. Aby użyć tej funkcji, ustaw opcję [Program nagr.] na wartość [Wyłącz]. Filtr Low Cut [Low Cut Filter] Dyktafon wyposażony jest w funkcję filtra Low Cut, która ogranicza rejestrowanie dźwięków o niskiej częstotliwości i umożliwia wyraźniejsze nagranie głosu. Funkcja ta umożliwia ograniczenie rejestracji szumów generowanych przez klimatyzatory, projektory i podobne urządzenia. 1 Wybierz opcję [Filtr Low Cut] z menu na ekranie [Nagrywanie]. a [Włącz]: Włącza funkcję filtra Low Cut. [Wyłącz]: Wyłącza tę funkcję. a Wskażnik filtra Low Cut Jeśli opcja [Program nagr.] jest ustawiona na wartość inną niż [Wyłącz], funkcja [Filtr Low Cut] nie będzie dostępna. Aby użyć tej funkcji, ustaw opcję [Program nagr.] na wartość [Wyłącz]. VCVA Gdy mikrofon wykryje dźwięk na wstępnie ustawionym poziomie głośności, funkcja VCVA (Aktywacji nagrywania głosem) automatycznie rozpocznie nagrywanie i zatrzyma je po obniżeniu poziomu głośności. Funkcja VCVA pozwala wydłużyć czas nagrywania i oszczędza miejsce w pamięci, zatrzymując nagrywanie przy dłuższych przerwach. Sprawia to, że odtwarzanie jest wygodniejsze. a 1 Wybierz opcję [VCVA] z menu na ekranie [Nagrywanie]. [Włącz]: Włącza funkcję VCVA. [Wyłącz]: Wyłącza tę funkcję. Nagrywanie zostanie wznowione w trybie normalnym. a Wskaźnik trybu VCVA Dostosowywanie poziomu czułości rozpoczynania/zatrzymywania nagrywania: Jeśli szumy otoczenia są głośne, można dostosować czułość funkcji VCVA w zależności od warunków nagrywania. 1 Naciśnij przycisk REC (s), aby rozpocząć nagrywanie. Kiedy głośność dźwięku jest niższa niż wstępnie ustawiony poziom głośności, nagrywanie zostanie zatrzymane automatycznie po upływie około 1 sekundy, a na ekranie zacznie migać komunikat [Standby]. Kontrolka nagrywania świeci podczas nagrywania i miga po wstrzymaniu nagrywania a

12 2 Naciśnij przycisk 9 lub 0, aby dostosować poziom czułości rozpoczynania/zatrzymywania nagrywania. Można wybrać jeden z 15 poziomów funkcji VCVA. Im wyższa wartość, tym czulszy jest dyktafon na dźwięki. W przypadku najwyższej wartości będzie nagrywany nawet najcichszy dźwięk. Poziom czułości rozpoczynania/zatrzymywania nagrywania różni się także w zależności od wybranego trybu czułości mikrofonu. Jeśli poziom czułości nie zostanie ustawiony w ciągu 2 sekund, dyktafon powróci do wyświetlania poprzedniego ekranu. Aby zapewnić dobrą jakość nagrań, zalecamy wcześniejsze przetestowanie i dostosowanie poziomu czułości rozpoczynania/zatrzymywania nagrywania. Jeśli opcja [Program nagr.] jest ustawiona na wartość inną niż [Wyłącz], funkcja [VCVA] nie będzie dostępna. Aby użyć tej funkcji, ustaw opcję [Program nagr.] na wartość [Wyłącz]. Program nagr. [Rec Scene] - Programy nagrywania Można wybrać odpowiedni dla danej lokalizacji lub sytuacji program ustawień nagrywania: [Memo], [Spotkanie] lub [Konferencja]. Możliwe jest również zapisanie wybranych ustawień nagrywania. 1 Wybierz opcję [Program nagr.] z menu na ekranie [Nagrywanie]. 2 Naciśnij przycisk + lub, aby wybrać odpowiednią opcję, a następnie naciśnij przycisk ` OK/MENU lub 9. W razie wybrania opcji [Wybór programu]: Naciśnij przycisk + lub, aby wybrać odpowiedni program nagrywania, a następnie naciśnij przycisk ` OK/MENU. [Wyłącz]: Wyłącza tę funkcję. [Memo]: Ustawienie odpowiednie do dyktowania. [Spotkanie]: Ustawienie odpowiednie do nagrywania spotkań. [Konferencja]: Ustawienie odpowiednie do nagrywania szkoleń a z niewielką liczbą uczestników. [Ust. użytk.]: Nagrywanie przy ustawieniach menu zapisanych przy użyciu funkcji [Zapis programu]. a Wskaźnik Rec Scene W razie wybrania opcji [Zapis programu]: Naciśnij przycisk ` OK/MENU. Bieżące ustawienia menu [Nagrywanie] można zapisać, korzystając z opcji [Ust. użytk.]. Aby zmienić ustawienie [Program nagr.], wróć do ekranu [Wybór programu], naciskając i przytrzymując przez co najmniej 1 sekundę przycisk FOLDER/INDEX/SCENE w trybie zatrzymania. Jeżeli opcja [Program nagr.] jest ustawiona na wartość inną niż [Wyłącz], ustawienia menu dla funkcji nagrywania nie będą dostępne. Aby użyć tych funkcji, ustaw opcję [Program nagr.] na [Wyłącz]. h Odtwarzanie [Play Menu] Filtr głosu [Voice Filter] (tylko w modelach VN-8700PC/VN-8600PC) Dyktafon wyposażony jest w funkcję filtra głosu odcinającą dźwięki o niskiej i wysokiej częstotliwości podczas standardowego, wolnego i szybkiego odtwarzania w celu wyraźnego odtwarzania głosu. 1 Wybierz opcję [Filtr głosu] z menu na ekranie [Odtwarzanie]. [Włącz]: Włącza funkcję Voice Filter. [Wyłącz]: Wyłącza tę funkcję. a Wskaźnik filtra głosu Voice Filter a Tryb odtw. [Play Mode] Tryb odtwarzania można wybrać zgodnie z własnymi preferencjami. 1 Wybierz opcję [Tryb odtw.] z menu na ekranie [Odtwarzanie]. W przypadku wyboru opcji [Zakres odtw.]: [Plik]: Zatrzymanie po odtworzeniu bieżącego pliku. [Folder]: Odtwarzanie plików w bieżącym folderze aż do ostatniego, a następnie zatrzymanie. W przypadku wyboru opcji [Powtarzanie]: [Powtarzanie]: Ustawia tryb odtwarzania z powtarzaniem. [Wyłącz]: Wyłącza tę funkcję. a a Wskaźnik trybu odtwarzania - 12-

13 W trybie [Plik], gdy dyktafon odtworzy do końca ostatni plik w folderze, na wyświetlaczu przez dwie sekundy pojawia się migający napis [Koniec], a następnie dyktafon zatrzymuje się na początku ostatniego pliku. W trybie [Folder], gdy dyktafon odtworzy do końca ostatni plik w folderze, na wyświetlaczu przez dwie sekundy pojawia się migający napis [Koniec], a następnie dyktafon zatrzymuje się na początku pierwszego pliku w folderze. Przeskok [Skip Space] Ta funkcja umożliwia pominięcie do przodu [F.Skip] lub do tyłu [R.Skip] odtwarzanego pliku przez określony czas. Jest to wygodne podczas przechodzenia do innej pozycji odtwarzania lub wielokrotnego odtwarzania krótkich fraz. 1 Wybierz opcję [Przeskok] z menu na ekranie [Odtwarzanie]. W przypadku wybrania opcji [Przeskok przód]: [Przeskok plik], [Przeskok 10 s], [Przeskok 30 s], [Przeskok 1 m], [Przeskok 5 m], [Przeskok 10 m] W przypadku wybrania opcji [Przeskok tył]: [Przeskok plik], [Przeskok 1 s] [Przeskok 5 s], [Przeskok 10 s], [Przeskok 30 s], [Przeskok 1 m], [Przeskok 5 m], [Przeskok 10 m] Przewijanie z pomijaniem do przodu/do tyłu: 1 Naciśnij przycisk ` OK/MENU, aby rozpocząć odtwarzanie. 2 Naciśnij przycisk 9 lub 0. Dyktafon przewinie do przodu lub do tyłu odtwarzany pliku o określony czas i wznowi odtwarzanie. Jeśli istnieje znak indeksu, znak tymczasowy lub koniec pliku w pozycji bliższej niż czas pomijania, dyktafon przewinie do przodu lub do tyłu do tej pozycji. h LCD/Dzwięki [LCD/Sound Menu] Rozm. Czcionki [Font Size] Zmiana rozmiaru znaków wyświetlanych na ekranie. 1 Wybierz opcję [Rozm. Czcionki] z menu na ekranie [LCD/Dzwięki]. [Duży]: Tekst jest wyświetlany dużymi znakami. [Mały]: Tekst jest wyświetlany małymi znakami. Gdy opcja [Rozm. Czcionki] jest ustawiona na [Mały], układ ekranu ulega zmianie i wyświetlane są dodatkowe informacje (patrz Wyświetlacz (panel LCD) str. 2). Kontrast [Contrast] Poziom kontrastu wyświetlacza można ustawić na jeden z 12 poziomów. Poziom kontrastu wyświetlacza LCD można ustawić w zakresie od [01] do [12]. 1 Wybierz opcję [Kontrast] z menu na ekranie [LCD/Dzwięki]. LED [LED] Opcję można ustawić tak, by wskaźnik LED nie włączał się. 1 Wybierz opcję [LED] z menu na ekranie [LCD/Dzwięki]. [Włącz]: Wskaźnik LED będzie świecić. [Wyłącz]: Wskaźnik LED nie będzie świecić. Sygnał [Beep] Dyktafon generuje sygnał dźwiękowy po naciśnięciu przycisku lub w celu ostrzeżenia o błędzie. Dźwięki systemowe można wyłączyć. 1 Wybierz opcję [Sygnał] z menu na ekranie [LCD/Dzwięki]. [Włącz]: Włącza funkcję Beep. [Wyłącz]: Wyłącza tę funkcję

14 Język(Lang) [Language(Lang)] Można wybrać jeden z dostępnych języków wyświetlacza w dyktafonie. 1 Wybierz opcję [Język(Lang)] z menu na ekranie [LCD/Dzwięki]. [English], [Deutsch], [Français], [Español], [Italiano], [Polski], [Русский], [ 中 ] Dostępne języki zależą od regionu. h Urządzenie [Device Menu] Czas i data [Time & Date] Jeśli bieżąca data i godzina nie są prawidłowe, ustaw je. 1 Wybierz opcję [Czas i data] z menu na ekranie [Urządzenie]. (patrz część Ustawianie daty i godziny [Czas i data] str. 3) Reset ustawień [Reset Settings] Przywrócenie początkowych (domyślnych fabrycznych) ustawień funkcji menu. 1 Wybierz opcję [Reset ustawień] z menu na ekranie [Urządzenie]. Ustawienia menu po przywróceniu ustawień (ustawienia początkowe): Nagrywanie: [Czułość mikr.] [Tryb nagr.] [Filtr Low Cut] [VCVA] [Program nagr.] Odtwarzanie: [Filtr głosu]*1 [Tryb odtw.] [Zakres odtw.] [Powtarzanie] [Wysoka] [192 kbps]*1 [HQ]*2 [Wyłącz] [Wyłącz] [Wyłącz] [Wyłącz] [Plik] [Wyłącz] Formatowanie [Format] Sformatowanie dyktafonu spowoduje usunięcie wszystkich plików oraz przywrócenie ustawień domyślnych wszystkich funkcji (za wyjątkiem ustawień daty i godziny). Przed sformatowaniem dyktafonu wszystkie ważne pliki należy przenieść na dysk twardy komputera. 1 Wybierz opcję [Formatowanie] z menu na ekranie [Urządzenie]. [Przeskok] [Przeskok przód] [Przeskok tył] LCD/Dzwięki: [Rozm. Czcionki] [Kontrast] [LED] [Sygnał] [Język(Lang)] [Przeskok plik] [Przeskok plik] [Duży] [Poziom '06] [Włącz] [Włącz] [English] *1 Tylko w modelach VN-8700PC/VN-8600PC *2 Tylko w modelu VN-8500PC Po przywróceniu początkowych ustawień, ustawienie czasu i numery plików zostają zachowane, ich pierwotne ustawienia nie są przywracane. 2 Naciśnij przycisk +, aby wybrać opcję [Start], a następnie naciśnij przycisk ` OK/MENU. Po dwóch sekundach wyświetlania komunikatu [Dane zostaną usunięte] zostaną włączone opcje [Start] i [Anuluj]. 3 Naciśnij ponownie przycisk +, aby wybrać opcję [Start], a następnie naciśnij przycisk ` OK/MENU. Formatowanie zostanie rozpoczęte, a na wyświetlaczu zacznie migać komunikat [Formatowanie!]. Po zakończeniu formatowania zostanie wyświetlony komunikat [Formatowanie zakończone]. Ukończenie kasowania może potrwać ponad 10 sekund. Nigdy nie należy wyjmować baterii podczas tej operacji, ponieważ może to spowodować uszkodzenie danych. Ponadto należy wymienić baterie na nowe, aby mieć pewność, że nie wyczerpią się one podczas kasowania. Nie wolno formatować dyktafonu z poziomu komputera PC. Po sformatowaniu dyktafonu zostają skasowane wszystkie zapisane dane, włącznie z plikami zablokowanymi i tylko do odczytu. Po sformatowaniu nazwy nagranych plików dźwiękowych mogą rozpoczynać się od [0001]. Do przywrócenia ustawień początkowych funkcji należy użyć opcji [Reset ustawień]. -14-

15 Inf. System [System info.] Istnieje możliwość wyświetlenia menu z informacjami o dyktafonie. 1 Wybierz opcję [Inf. System] z menu na ekranie [Urządzenie]. [Na wyświetlaczu pojawiają się pola [Model] (nazwa modelu), [Wersja] (wersja systemu) i [Nr. seryjny] (numer seryjny). Korzystanie z dyktafonu podłączonego do komputera Dyktafonu można także użyć jako pamięci zewnętrznej dla komputera. Pliki nagrane na dyktafonie można odtwarzać na komputerze, korzystając z programu Windows Media Player. Można także przenieść do dyktafonu pliki WMA pobrane w programie Windows Media Player i odtworzyć je (z wyłączeniem plików chronionych prawem autorskim). Podczas przesyłania danych wyświetlany będzie komunikat [Zajęty] i będzie migać wskaźnik nagrywania. NIGDY nie wolno odłączać przewodu USB, kiedy miga kontrolka nagrywania. W przeciwnym razie może dojść do uszkodzenia danych. W środowisku operacyjnym Mac nie można odtwarzać plików formatu WAV. h Środowisko pracy System Windows: System operacyjny: Microsoft Windows XP/Vista/7 (instalacja standardowe) Zgodne komputery PC: Komputery PC z systemem Windows i więcej niż jednym wolnym portem USB Komputery Macintosh: System operacyjny: Mac OS X (instalacja standardowe) Zgodne komputery: Komputery Apple Macintosh z więcej niż jednym wolnym portem USB Nawet jeżeli wymagania dotyczące środowiska operacyjnego są spełnione, produkt nie obsługuje zaktualizowanych systemów operacyjnych, środowisk z wieloma systemami i samodzielnie zmodyfikowanych komputerów PC. h Podłączanie do komputera 1 Włącz zasilanie dyktafonu. 2 Podłącz kabel USB do portu USB w komputerze. 3 Sprawdź, czy dyktafon został zatrzymany, a następnie podłącz kabel USB do złącza dyktafonu. System Windows: Po otwarciu okna Mój komputer [My Computer] urządzenie można rozpoznać po nazwie napędu lub nazwie produktu. Komputery Macintosh: Po podłączeniu dyktafonu do komputera zostanie on wyświetlony pod nazwą produktu. Po podłączeniu kabla USB na ekranie dyktafonu wyświetlany jest komunikat [Tryb zdalny]. Nie należy używać innych kabli USB niż dostarczony. Użycie kabli innych producentów może spowodować uszkodzenie dyktafonu. Nie należy używać dostarczonego kabla przedłużacza USB z urządzeniami innych producentów. Informacje na temat portu USB zawiera instrukcja obsługi komputera. Złącze kabla USB należy całkowicie włożyć do gniazda w przeciwnym wypadku dyktafon nie będzie działał prawidłowo. Przy podłączaniu dyktafonu za pośrednictwem koncentratora USB może on pracować niestabilnie. W takich przypadkach należy zaprzestać używania koncentratora USB. Odłączanie dyktafonu od komputera: System Windows: 1 Kliknij ikonę [ ] na pasku zadań w prawym dolnym rogu ekranu. Kliknij polecenie Bezpieczne usuwanie sprzętu [Safely remove USB Mass Storage Device]. Litera napędu może być różna w zależności od komputera. 2 Gdy zostanie wyświetlone okno bezpiecznego usuwania sprzętu, kliknij przycisk [OK]. 3 Odłącz dyktafon od komputera. -15-

16 Komputery Macintosh: 1 Metodą przeciągnij-i-upuść przenieś ikonę napędu tego dyktafonu wyświetloną na pulpicie do kosza. 2 Odłącz dyktafon od komputera. NIGDY nie wolno odłączać przewodu USB, kiedy miga kontrolka nagrywania. W przeciwnym razie może dojść do uszkodzenia danych. Bezpieczne i prawidłowe użytkowanie Uwagi ogólne Nie należy pozostawiać dyktafonu w miejscach, w których występuje wysoka temperatura i wilgotność ani wystawiać go na bezpośrednie działanie promieni słonecznych, np. wewnątrz zamkniętego samochodu stojącego bezpośrednio w nasłonecznionym miejscu. Nie należy narażać dyktafonu na działanie wilgoci i kurzu. Do czyszczenia urządzenia nie należy stosować roztworów organicznych, takich jak alkohol, czy rozpuszczalniki do farb. Nie należy umieszczać dyktafonu na urządzeniach elektrycznych, takich jak odbiorniki telewizyjne, bądź lodówki ani w ich pobliżu. Należy unikać nagrywania i odtwarzania w pobliżu telefonów komórkowych oraz innych urządzeń bezprzewodowych, ponieważ mogą one powodować zakłócenia lub szumy. W przypadku zakłóceń należy przejść w inne miejsce lub oddalić dyktafon od źródła zakłóceń. Nie należy dopuszczać do przedostawania się piasku lub zanieczyszczeń do wnętrza urządzenia. Piasek i zanieczyszczenia mogą spowodować uszkodzenia, których nie będzie można naprawić. Nie należy potrząsać urządzeniem ani poddawać go silnym drganiom. Nie należy samodzielnie demontować urządzenia, naprawiać go ani modyfikować. Nie należy korzystać z urządzenia w trakcie prowadzenia pojazdów (takich jak rower, motocykl czy gokart). Urządzenie należy przechowywać w miejscach niedostępnych dla dzieci. <Ostrzeżenie dotyczące utraty danych> W wyniku błędnej obsługi, nieprawidłowego działania urządzenia lub podczas naprawy może dojść do uszkodzenia lub skasowania zawartości pamięci. W przypadku ważnych danych zalecane jest utworzenie kopii zapasowej i zapisanie danych na innym nośniku, np. na dysku twardym komputera. Firma Olympus nie ponosi odpowiedzialności za bierne uszkodzenia lub szkody będące wynikiem utraty danych na skutek wady produktu, przeprowadzenia naprawy przez firmę inną niż Olympus lub autoryzowaną placówkę serwisową Olympus ani za szkody powstałe z innych przyczyn. Baterie f Niebezpieczeństwo: Nie wolno umieszczać baterii w pobliżu ognia, w miejscach, w których panuje wysoka temperatura, zwierać ich biegunów, ani demontować. Nigdy nie należy przechowywać baterii w miejscach bezpośrednio nasłonecznionych lub w których temperatura jest wysoka, na przykład w nagrzanym samochodzie, w pobliżu źródła ciepła itp. f Ostrzeżenie: Nie wolno przylutowywać przewodów lub złączy bezpośrednio do baterii ani ich modyfikować. Nie wolno łączyć ze sobą biegunów = i -. Może to spowodować pożar, przegrzanie lub porażenie prądem elektrycznym. W przypadku przenoszenia lub przechowywania baterii należy włożyć je do opakowania w celu ochrony styków. Nie wolno przenosić ani przechowywać baterii razem z metalowymi przedmiotami (na przykład kółkami na klucze). Nieprzestrzeganie tego zalecenia może spowodować pożar, przegrzanie lub porażenie prądem elektrycznym. Nie wolno podłączać baterii bezpośrednio do gniazdka elektrycznego ani gniazda zapalniczki w samochodzie. Nie wolno wkładać baterii przy odwrotnym ustawieniu biegunów = i -. W przypadku dostania się elektrolitu z baterii do oczu, należy natychmiast przemyć je czystą wodą i skontaktować się z lekarzem. Nie należy powtórnie ładować baterii alkalicznych, litowych ani żadnych innych baterii jednorazowego użytku. Nigdy nie należy używać baterii, których powłoka zewnętrzna jest uszkodzona lub popękana. Baterie należy przechowywać w miejscach niedostępnych dla dzieci. Jeśli podczas pracy urządzenie generuje nieprawidłowe dźwięki, jest nadmiernie nagrzane lub wyczuwalny jest zapach spalenizny albo dym: 1 niezwłocznie wyjmij baterie, zachowując ostrożność, aby uniknąć poparzenia, 2 skontaktuj się ze sprzedawcą lub lokalnym przedstawicielem firmy Olympus w celu wykonania czynności serwisowych. Nie wolno narażać baterii na działanie wody. Nie wolno dopuszczać do zamoczenia biegunów. Nie wolno usuwać ani uszkadzać izolacji baterii. Nie wolno używać baterii w przypadku stwierdzenia nieprawidłowości, takich jak wyciek elektrolitu, zmiana barwy lub odkształcenie. Jeżeli ładowanie nie zostanie zakończone w odpowiednim czasie, należy odłączyć ładowarkę od źródła zasilania. Jeżeli elektrolit z baterii znajdzie się na skórze lub ubraniu, należy natychmiast zmyć go czystą wodą. Baterie należy przechowywać z dala od ognia

17 f Przestroga: Nie wolno poddawać baterii silnym wstrząsom. W przypadku korzystania z akumulatorów, które nie były używane przez pewien czas, przed ponownym użyciem należy je naładować. Akumulatory mają ograniczony czas eksploatacji. Kiedy czas działania akumulatorów stanie się krótszy nawet w przypadku pełnego naładowania w określonych warunkach, należy wymienić je na nowe. Rozwiązywanie problemów P1: Urządzenie nie reaguje na naciskanie przycisków. O1: Przełącznik POWER/HOLD może znajdować się w położeniu [HOLD]. Baterie mogą być wyczerpane. Baterie mogą być nieprawidłowo włożone. P2: Podczas odtwarzania nie słychać dźwięku z głośnika lub dźwięk jest cichy. O2: Do dyktafonu mogą być podłączone słuchawki. Być może ustawiono minimalny poziom głośności. P3: Nagrywanie jest niemożliwe. O3: Naciskając kilkakrotnie przycisk STOP (4) po zatrzymaniu nagrywania, sprawdź, czy na wyświetlaczu widoczne są następujące informacje: Pozostały czas narywania w wybranym folderze mógł osiągnąć wartość [00:00]. Sprawdź, czy na wyświetlaczu nie jest wyświetlany komunikat [Pamięć pełna], naciskając przycisk REC (s ). Sprawdź, czy na wyświetlaczu nie jest wyświetlany komunikat [Folder pełny], naciskając przycisk REC (s ). P4: Szybkość odtwarzania jest za duża (za mała). O4: Być może w dyktafonie włączono szybkie (wolne) odtwarzanie. Akcesoria (opcjonalne) s Mikrofon stereofoniczny: ME51S s Kompaktowy mikrofon zoom (kierunkowy): ME32 s Mikrofon monofoniczny o wysokiej czułości wytłumiający zakłócenia (kierunkowy): ME52W s Mikrofon mocowany do ubrania (dookólny): ME15 s Zestaw do nagrywania rozmów telefonicznych: TP7 s Akumulatory Ni-MH i ładowarka: BC400 (Europa) s Akumulator Ni-MH: BR401 s Przewód połączeniowy: KA333 Dane techniczne Punkty ogólne 4 Nośnik danych: Wbudowana pamięć VN-8700PC: 4 GB VN-8600PC: 2 GB VN-8500PC: 1 GB 4 Format zapisu: MP3* (MPEG-1 Audio Layer3), WMA (Windows Media Audio) 4 Poziom wejściowy: -70 dbv 4 Maksymalna moc wyjściowa: 250 mw (głośnik 8 Ω) 4 Maksymalna moc słuchawek: _ 150 mv (według normy EN ) 4 Szerokopasmowa charakterystyka wyjścia słuchawkowego: 75 mv _ (według normy EN ) 4 Głośnik: Wbudowany okrągły głośnik dynamiczny ø 28 mm 4 Gniazdo MIC (mikrofon): Gniazdo mini-jack ø 3,5 mm, impedancja 2 kω 4 Gniazdo EAR (słuchawki): Gniazdo mini-jack ø 3,5 mm, impedancja 8 Ω lub więcej 4 Wymagania dotyczące napięcia wejściowego: Dwie baterie AAA (LR03) albo akumulatory Ni-MH firmy Olympus 4 Wymiary zewnętrzne: 108 mm 39 mm 16,8 mm (bez elementów wystających) 4 Waga: 66 g (łącznie z bateriami) 4 Temperatura pracy: 0 42 C Zakres przenoszonych częstotliwości 4 W trybie nagrywania lub odtwarzania: Format MP3 (Tylko w modelach VN-8700PC/VN-8600PC) Tryb nagrywania Zakres przenoszonych częstotliwości 192 kb/s 70 Hz 19 khz 128 kb/s 70 Hz 17 khz 48 kb/s 70 Hz 10 khz Format WMA Tryb nagrywania HQ SP LP Zakres przenoszonych częstotliwości 70 Hz 13 khz 70 Hz 8 khz 70 Hz 3 khz 4 Wbudowany mikrofon (podczas nagrywania): 40 Hz 14 khz Jednakże górna wartość graniczna zakresu przenoszonych częstotliwości zależy od trybu nagrywania (patrz: powyższy schemat). * Tylko w modelach VN-8700PC/VN-8600PC -17-

18 Pliki muzyczne informacje W przypadkach, gdy dyktafon nie jest w stanie odtworzyć przeniesionych z komputera plików muzycznych, należy sprawdzić, czy ich częstotliwość próbkowania i prędkość transmisji mieszczą się w odtwarzanym zakresie. Poniżej przedstawiono możliwe kombinacje częstotliwości próbkowania i prędkości transmisji bitów, które są odtwarzane przez dyktafon. Format pliku Format MP3* Format WMA Częstotliwość próbkowania MPEG1 Layer3: 32 khz, 44,1 khz, 48 khz MPEG2 Layer3: 16 khz, 22,05 khz, 24 khz 8 khz, 11 khz, 16 khz, 22 khz, 32 khz, 44,1 khz, 48 khz Prędkość transmisji Od 8 kb/s do 320 kb/s Od 5 kb/s do 320 kb/s * Tylko w modelach VN-8700PC/VN-8600PC. Pliki MP3 o zmiennej prędkości transmisji mogą nie być poprawnie odtwarzane. Dyktafon jest kompatybilny ze standardem DRM9 Microsoft Corporation, ale nie z formatem DRM10. Nawet gdy format pliku jest kompatybilny, dyktafon nie współpracuje z każdym dekoderem.. Informacje na temat czasu nagrywania 4 Format MP3: (Tylko w modelach VN-8700PC/VN-8600PC) Tryb nagrywania VN-8600PC (2 GB) VN-8700PC (4 GB) 192 kb/s ok. 22 godz. 30 min. ok. 45 godz. 128 kb/s ok. 34 godz. ok. 68 godz. 30 min. 48 kb/s ok. 91 godz. 30 min. ok. 183 godz. 4 Format WMA: Tryb nagrywania VN-8500PC (1 GB) VN-8600PC (2 GB) VN-8700PC (4 GB) HQ ok. 67 godz. ok. 134 godz. ok. 268 godz. SP ok. 131 godz. ok. 264 godz. ok. 529 godz. LP ok. 421 godz. ok. 843 godz. ok godz. Powyższe wartości to informacje szacunkowe. Należy zachować ostrożność ponieważ różnice w dostępnej ilości czasu nagrywania ulegają zwiększeniu przy niskich wartościach szybkości transmisji. Dostępny czas sumaryczny nagrywania może być krótszy w przypadku wielu krótkich nagrań. (Przedstawione wartości pozostałego czasu nagrywania i czasu nagrania są wartościami przybliżonymi). Maksymalny czas nagrywania dla pojedynczego pliku 4 Format MP3: (Tylko w modelach VN-8700PC/ VN-8600PC) 192 kb/s ok. 49 godz. 40 min. 128 kb/s ok. 74 godz. 30 min. 48 kb/s ok. 198 godz. 40 min. 4 Format WMA: HQ SP LP ok. 26 godz. 40 min. ok. 53 godz. 40 min. ok. 148 godz. 40 min. Maksymalna wielkość pojedynczego pliku formatu WMA i MP3 jest ograniczona do około 4 GB. Niezależnie od ilości pozostałej pamięci, najdłuższy czas nagrywania dźwięku w jednym pliku jest ograniczony do powyższej wartości. Informacje na temat żywotności baterii 4 Baterie alkaliczne: Tryb nagrywania Wbudowany mikrofon (W trybie nagrywania) Wbudowany głośnik (W trybie odtwarzania) Odtwarzanie przez słuchawki MP3 192 kb/s* ok. 32 godz. ok. 17 godz. ok. 37 godz. WMA LP ok. 51 godz. ok. 20 godz. ok. 44 godz. 4 Akumulatory Ni-MH: Tryb nagrywania Wbudowany mikrofon (W trybie nagrywania) Wbudowany głośnik (W trybie odtwarzania) Odtwarzanie przez słuchawki MP3 192 kb/s* ok. 25 godz. ok. 14 godz. ok. 30 godz. WMA LP ok. 40 godz. ok. 16 godz. ok. 34 godz. * Tylko w modelach VN-8700PC/VN-8600PC. Powyższe wartości to informacje szacunkowe. Żywotność baterii została zmierzona przez firmę Olympus. Zmienia się znacznie w zależności od typu zastosowanych baterii oraz warunków użytkowania. Dane techniczne i projekt (wygląd) mogą ulec zmianie bez uprzedzenia. -18-
