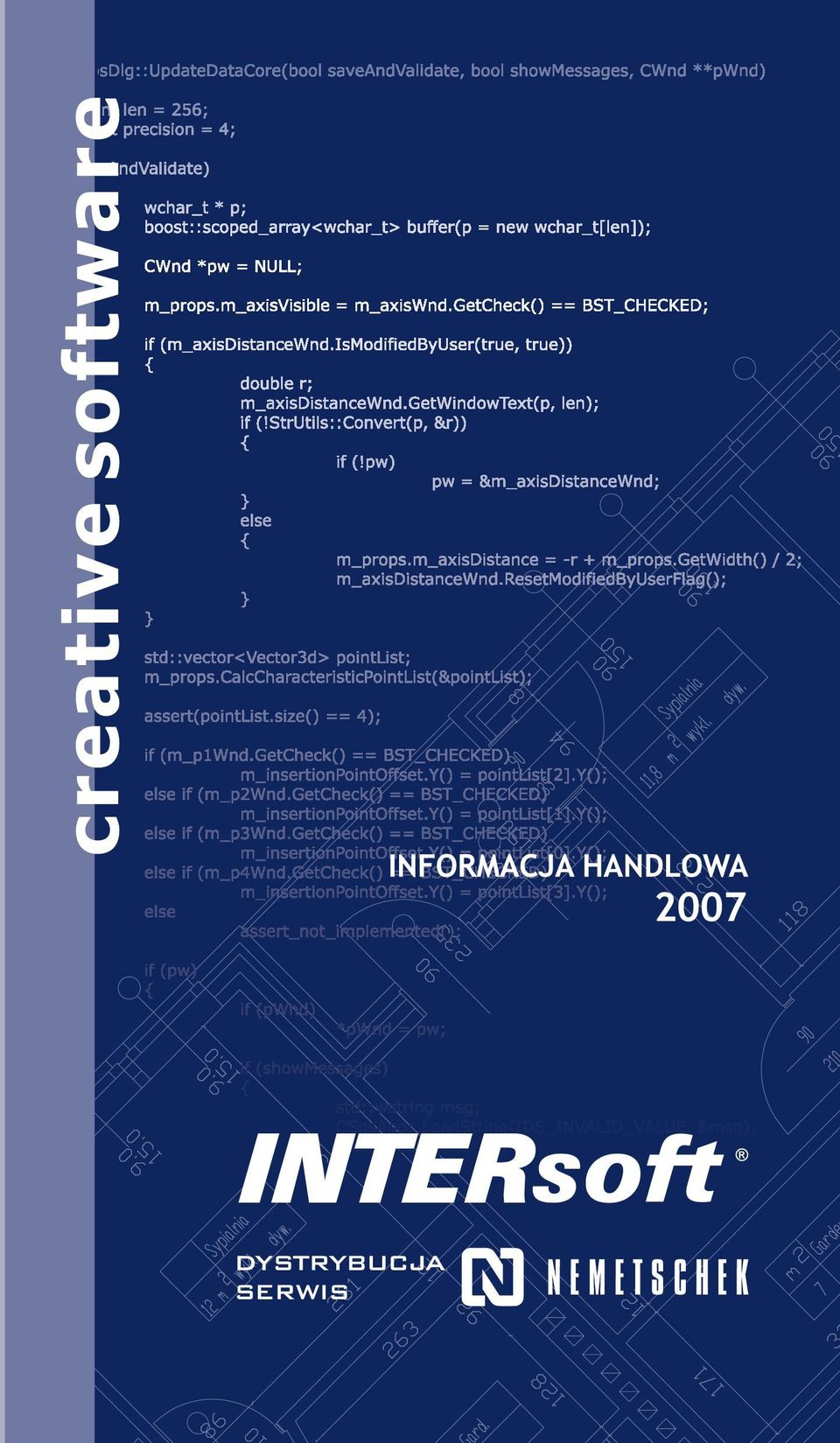

1 DYSTRYBUCJA SERWIS

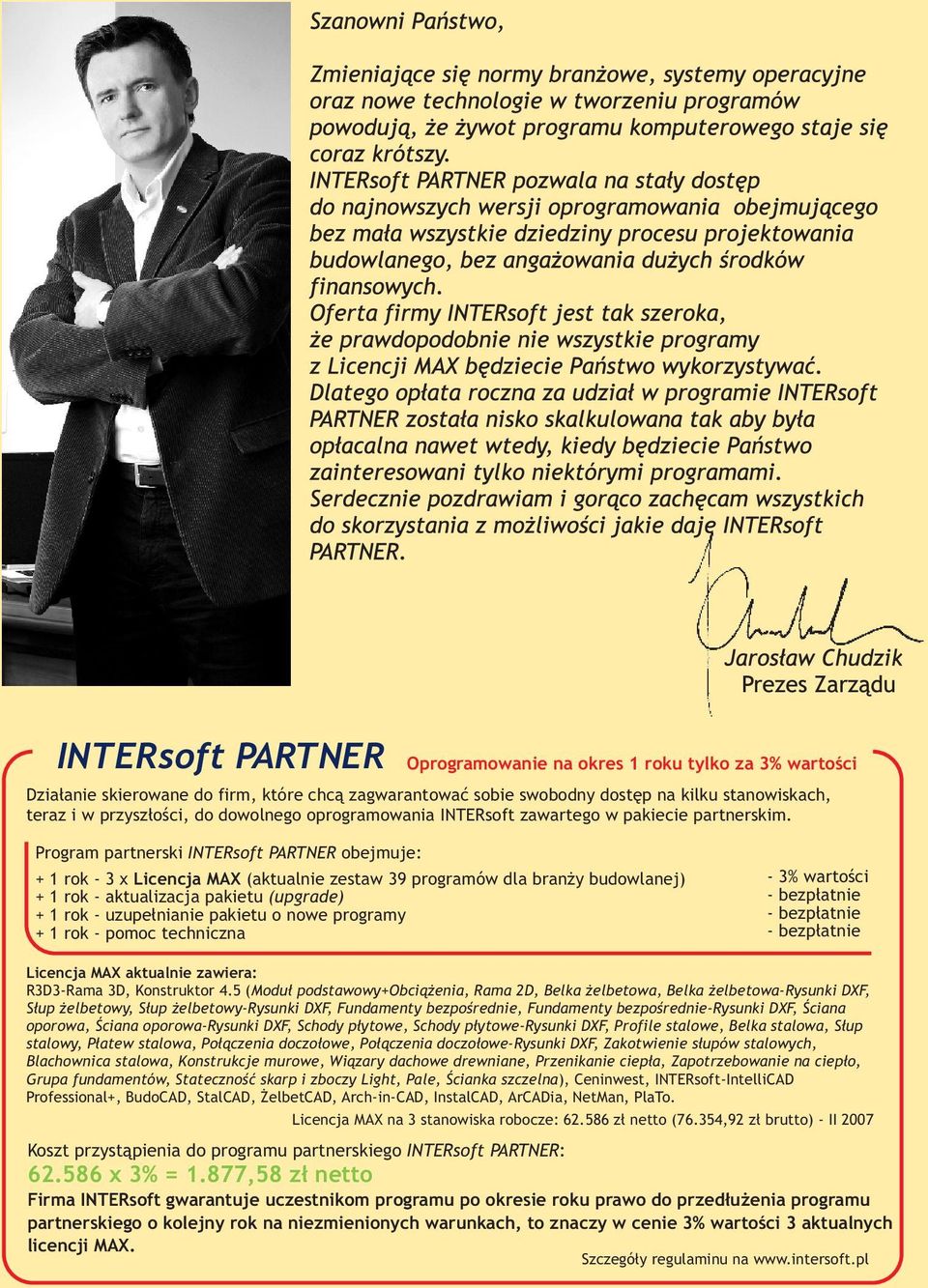

2 PARTNER Oprogramowanie na okres 1 roku tylko za 3% wartoœci Dzia³anie skierowane do firm, które chc¹ zagwarantowaæ sobie swobodny dostêp na kilku stanowiskach, teraz i w przysz³oœci, do dowolnego oprogramowania INTERsoft zawartego w pakiecie partnerskim. Program partnerski INTERsoft PARTNER obejmuje: + 1 rok - 3 x Licencja MAX (aktualnie zestaw 39 programów dla bran y budowlanej) + 1 rok - aktualizacja pakietu (upgrade) + 1 rok - uzupe³nianie pakietu o nowe programy + 1 rok - pomoc techniczna - 3% wartoœci - bezp³atnie - bezp³atnie - bezp³atnie Licencja MAX aktualnie zawiera: R3D3-Rama 3D, Konstruktor 4.5 (Modu³ podstawowy+obci¹ enia, Rama 2D, Belka elbetowa, Belka elbetowa-rysunki DXF, S³up elbetowy, S³up elbetowy-rysunki DXF, Fundamenty bezpoœrednie, Fundamenty bezpoœrednie-rysunki DXF, Œciana oporowa, Œciana oporowa-rysunki DXF, Schody p³ytowe, Schody p³ytowe-rysunki DXF, Profile stalowe, Belka stalowa, S³up stalowy, P³atew stalowa, Po³¹czenia doczo³owe, Po³¹czenia doczo³owe-rysunki DXF, Zakotwienie s³upów stalowych, Blachownica stalowa, Konstrukcje murowe, Wi¹zary dachowe drewniane, Przenikanie ciep³a, Zapotrzebowanie na ciep³o, Grupa fundamentów, Statecznoœæ skarp i zboczy Light, Pale, Œcianka szczelna), Ceninwest, INTERsoft-IntelliCAD Professional+, BudoCAD, StalCAD, elbetcad, Arch-in-CAD, InstalCAD, ArCADia, NetMan, PlaTo. Licencja MAX na 3 stanowiska robocze: z³ netto (76.354,92 z³ brutto) - II 2007 Koszt przyst¹pienia do programu partnerskiego INTERsoft PARTNER: x 3% = 1.877,58 z³ netto Firma INTERsoft gwarantuje uczestnikom programu po okresie roku prawo do przed³u enia programu partnerskiego o kolejny rok na niezmienionych warunkach, to znaczy w cenie 3% wartoœci 3 aktualnych licencji MAX. Szczegó³y regulaminu na

3 PROJEKTOWANIE CAD/CAE INTERsoft-IntelliCAD duocad IntelliBUD Interaktywne Tablice In ynierskie NetMan - zarz¹dzanie projektem ARCHITEKTURA ArCon - Wizualna Architektura ArCon - biblioteki obiektów 3D ArCon - rozszerzenia Kuchnie DWG - Export ArCADia - nak³adka do IntelliCADa Arch-in-CAD - nak³adka do IntelliCADa KONSTRUKCJA Konstruktor (22 modu³y obliczeniowe i 6 rysunkowych) R3D3-Rama 3D PlaTo StalCAD - nak³adka do IntelliCADa elbetcad - nak³adka do IntelliCADa INSTALACJE InstalCAD - nak³adka do IntelliCADa 29 KOSZTORYSY Ceninwest 32 Architektura In ynieria 33 39

4 PROJEKTOWANIE CAD/CAE INTERsoft-IntelliCAD Funkcjonalny, wielodokumentowy program graficzny wspomagaj¹cy projektowanie 2D i 3D. Ze wzglêdu na sw¹ filozofiê dzia³ania oraz ten sam format zapisu danych (DWG) do z³udzenia przypomina program AutoCad. Program jest dostêpny w trzech odmianach (Premium, Professional, Professional+), umo liwiaj¹c Klientom, zgodnie z zasadami INTERsoft, dopasowanie go do w³asnych potrzeb i aktualnych zadañ projektowych. INTERsoft rozszerzaj¹c funkcjonalnoœæ programu i dopasowuj¹c go do polskiego rynku, mo e Pañstwu zaproponowaæ wbudowan¹ przez siebie funkcjê importu plików w formacie MBA, pozwalaj¹c¹ na czytanie szczegó³owych rzutów i przekrojów z programu ArCon. Nabywcom programu INTERsoft-IntelliCAD nasza firma proponuje szerok¹ gamê nak³adek bran owych napisanych specjalnie do tego programu. INTERsoft Sp. z o.o. jako jedyna firma w Europie œrodkowej i Wschodniej, a co za tym idzie równie w Polsce, jest cz³onkiem konsorcjum ITC (IntelliCAD Technology Consortium, USA) - jedynego w³aœciciela praw autorskich do kodów Ÿród³owych programu. Cz³onkostwo firmy INTERsoft w konsorcjum ITC oraz udzia³ Prezesa firmy w pracach Rady Dyrektorów Konsorcjum gwarantuje naszym klientom rozwój i ci¹g³¹ aktualizacjê programu. PODSTAWOWE MO LIWOŒCI PROGRAMU: Praca w skali 1:1, automatyczne mierzenie odleg³oœci, pola i ustalanie wspó³rzêdnych. Mo liwoœæ tworzenia rysunków 2D i 3D. Rysowanie: linii, polilinii, krzywych, ³uków, kó³, elips, wielok¹tów, bry³, itp. wraz z ich pe³n¹ modyfikacj¹: przesuniêciem, obrotem, przesuniêciem równoleg³ym, kopiowaniem, szeregiem, usuniêciem, rozbiciem, wyd³u eniem, przyciêciem, itp. Program umo liwia wprowadzanie i definiowanie biblioteki symboli, bloków, tekstów prostych i z³o onych (czcionki SHX i True Type), wymiarowanie: liniowe i k¹towe, z mo liwoœci¹ definiowania stylów wymiarowania. INTERsoft-IntelliCAD dostarcza podstawowe narzêdzia do modelowania: prostopad³oœciany, ostros³upy, sto ki, walce, sfery, itp. System zapewnia tak e tworzenie powierzchni obrotowych, prostokreœlnych, wyci¹ganych z kszta³tu zdefiniowanego lini¹, ³ukiem, ko³em lub polilini¹. Precyzyjne drukowanie rysunku umo liwia zadawanie wszystkich parametrów wydruku: usytuowania arkusza, skali, treœci nag³ówka i stopki. Przeskalowane zostan¹ wszystkie elementy geometryczne rysunku, tekst i wymiary. Ustawienia te mo na zapisaæ w pliku i wykorzystaæ w nastêpnych dokumentach. Program INTERsoft-IntelliCAD posiada mo liwoœæ wczytywania oraz edycji obrazów rastrowych (obs³ugiwane s¹ m.in. pliki JPG, TIF, BMP, GIF, PNG). INTERsoft-IntelliCAD: Projektowanie 2D 2

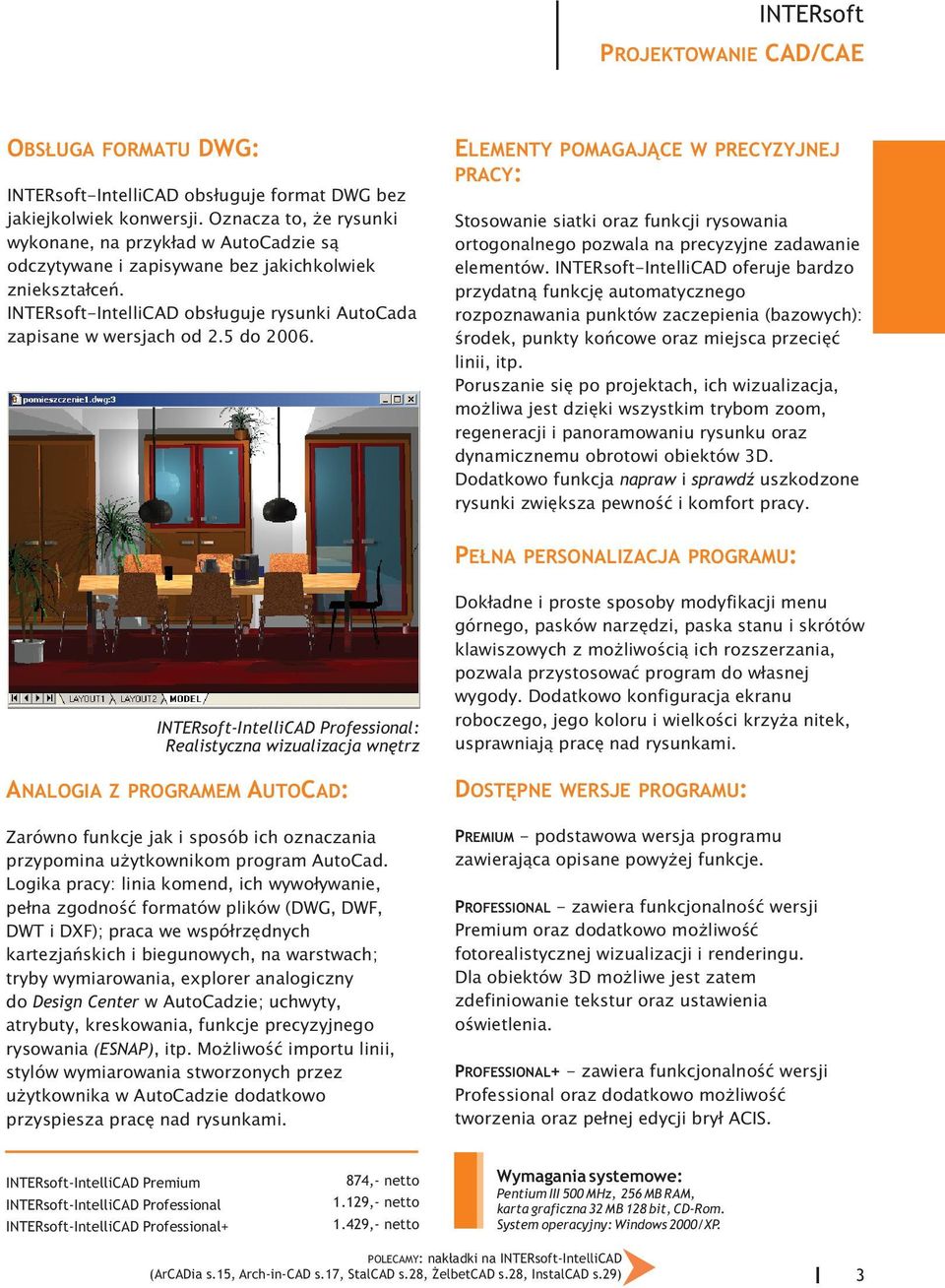

5 PROJEKTOWANIE CAD/CAE OBS UGA FORMATU DWG: INTERsoft-IntelliCAD obs³uguje format DWG bez jakiejkolwiek konwersji. Oznacza to, e rysunki wykonane, na przyk³ad w AutoCadzie s¹ odczytywane i zapisywane bez jakichkolwiek zniekszta³ceñ. INTERsoft-IntelliCAD obs³uguje rysunki AutoCada zapisane w wersjach od 2.5 do ELEMENTY POMAGAJ CE W PRECYZYJNEJ PRACY: Stosowanie siatki oraz funkcji rysowania ortogonalnego pozwala na precyzyjne zadawanie elementów. INTERsoft-IntelliCAD oferuje bardzo przydatn¹ funkcjê automatycznego rozpoznawania punktów zaczepienia (bazowych): œrodek, punkty koñcowe oraz miejsca przeciêæ linii, itp. Poruszanie siê po projektach, ich wizualizacja, mo liwa jest dziêki wszystkim trybom zoom, regeneracji i panoramowaniu rysunku oraz dynamicznemu obrotowi obiektów 3D. Dodatkowo funkcja napraw i sprawdÿ uszkodzone rysunki zwiêksza pewnoœæ i komfort pracy. PE NA PERSONALIZACJA PROGRAMU: INTERsoft-IntelliCAD Professional: Realistyczna wizualizacja wnêtrz ANALOGIA Z PROGRAMEM AUTOCAD: Zarówno funkcje jak i sposób ich oznaczania przypomina u ytkownikom program AutoCad. Logika pracy: linia komend, ich wywo³ywanie, pe³na zgodnoœæ formatów plików (DWG, DWF, DWT i DXF); praca we wspó³rzêdnych kartezjañskich i biegunowych, na warstwach; tryby wymiarowania, explorer analogiczny do Design Center w AutoCadzie; uchwyty, atrybuty, kreskowania, funkcje precyzyjnego rysowania (ESNAP), itp. Mo liwoœæ importu linii, stylów wymiarowania stworzonych przez u ytkownika w AutoCadzie dodatkowo przyspiesza pracê nad rysunkami. Dok³adne i proste sposoby modyfikacji menu górnego, pasków narzêdzi, paska stanu i skrótów klawiszowych z mo liwoœci¹ ich rozszerzania, pozwala przystosowaæ program do w³asnej wygody. Dodatkowo konfiguracja ekranu roboczego, jego koloru i wielkoœci krzy a nitek, usprawniaj¹ pracê nad rysunkami. DOSTÊPNE WERSJE PROGRAMU: PREMIUM - podstawowa wersja programu zawieraj¹ca opisane powy ej funkcje. PROFESSIONAL - zawiera funkcjonalnoœæ wersji Premium oraz dodatkowo mo liwoœæ fotorealistycznej wizualizacji i renderingu. Dla obiektów 3D mo liwe jest zatem zdefiniowanie tekstur oraz ustawienia oœwietlenia. PROFESSIONAL+ - zawiera funkcjonalnoœæ wersji Professional oraz dodatkowo mo liwoœæ tworzenia oraz pe³nej edycji bry³ ACIS. INTERsoft-IntelliCAD Premium INTERsoft-IntelliCAD Professional INTERsoft-IntelliCAD Professional+ 874,- netto 1.129,- netto 1.429,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows 2000/XP. POLECAMY: nak³adki na INTERsoft-IntelliCAD (ArCADia s.15, Arch-in-CAD s.17, StalCAD s.28, elbetcad s.28, InstalCAD s.29) 3

6 PROJEKTOWANIE CAD/CAE duocad Intuicyjne i funkcjonalne narzêdzie do sporz¹dzania p³askich dokumentacji technicznych (2D) w formacie DWG. Program oparty jest na platformie IntelliCAD-a, stanowi¹c jego kolejn¹ odmianê, a nowo zastosowane opcje u³atwiaj¹ wprowadzanie danych, czyni¹c program ³atwym w obs³udze. ŒRODOWISKO PRACY: Dwa interfejsy graficzne: standardowy, który swoim wygl¹dem i mo liwoœciami wprowadzania danych nie ró ni siê od interfejsu IntelliCAD-a i drugi, uproszczony, o intuicyjnym sposobie zadawania danych i zmienionym uk³adzie pasków narzêdzi, dziêki czemu wprowadza nowych u ytkowników, nie dzia³aj¹cych do tej pory w œrodowisku programu AutoCad, w dok³adnoœæ i precyzjê oprogramowania CAD, bez koniecznoœci przechodzenia d³ugotrwa³ych i trudnych szkoleñ. duocad obs³uguje rysunki AutoCada zapisane w wersjach od 2.5 do duocad: Mo liwoœæ prze³¹czenia interfejsu intuicyjnego na standardowy programów IntelliCAD/AutoCad Program przeznaczony dla ka dego, kto za rozs¹dn¹ cenê potrzebuje szybkiego i wydajnego programu CAD o mocy i uniwersalnoœci standardowych programów, takich jak AutoCad. Dodatkowo, mo liwoœæ wspó³pracy z programem ArCon znacznie przyspiesza i u³atwia pracê ka demu architektowi. duocad 470,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows 2000/XP. 4 POLECAMY: nak³adki na duocad (ArCADia s.15, Arch-in-CAD s.17, StalCAD s.28, elbetcad s.28, InstalCAD s.29)

7 PROJEKTOWANIE CAD/CAE IntelliBUD Program zawiera pe³n¹ wersjê Intersoft-IntelliCADa 6.2 Premium. W pe³ni funkcjonalne i powszechnie znane œrodowisko CAD, zapewnia szeroki zakres mo liwoœci przy wykonywaniu rysunków budowlanych, przeznaczonych do dokumentacji technicznej. Dodatkowo program rozszerzony zosta³ o specjalistyczne narzêdzia, przeznaczone dla in ynierów budowlanych, ze szczególnym uwzglêdnieniem bran y konstrukcyjnej i architektonicznej takich jak: rysowanie konstrukcji stalowych: widoków i przekrojów profili, wstawianie opisów elementów, spoin i ³¹czników (œrub i nitów), wstawianie otworowania, wstawianie wykazów stali profilowej, itp., tworzenie rysunków zbrojeniowych dowolnych elementów budowlanych (widoki i przekroje) z automatycznym wyrzucaniem zbrojenia, narzêdziami do edycji zbrojenia i wykazem stali zbrojeniowej, rysowanie rzutów architektonicznych, a w szczególnoœci: - dowolne rysowanie œcian z uwzglêdnieniem œcian warstwowych (do trzech warstw) z automatyczn¹ modyfikacj¹ przeciêæ i dojœæ do œcian ju istniej¹cych, ustawianiem priorytetów warstw itp, - wstawianie do tak utworzonych œcian warstwowych, parametrycznie zdefiniowanych okien i drzwi, - automatyczne tworzenie wykazu stolarki okiennej i drzwiowej na bazie danych zawartych w rysunku, - mo liwoœæ wstawiania do rysunku ok. 500 podstawowych symboli architektonicznych w postaci bloków zwyk³ych i parametrycznych, - mo liwoœæ rozbudowy struktury biblioteki o w³asne bloki i symbole. IntelliBUD Przy tak okreœlonym zakresie, program ten mo e byæ wykorzystany przez konstruktora, który poza rysunkami wykonawczymi elementów budowlanych, musi czasem wykonaæ fragment rzutu architektonicznego, a tak e architekta, który mo e równie wykonaæ rysunki wykonawcze elementów budowlanych w stali i elbecie. IntelliBUD 1.390,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows 2000/XP. 5

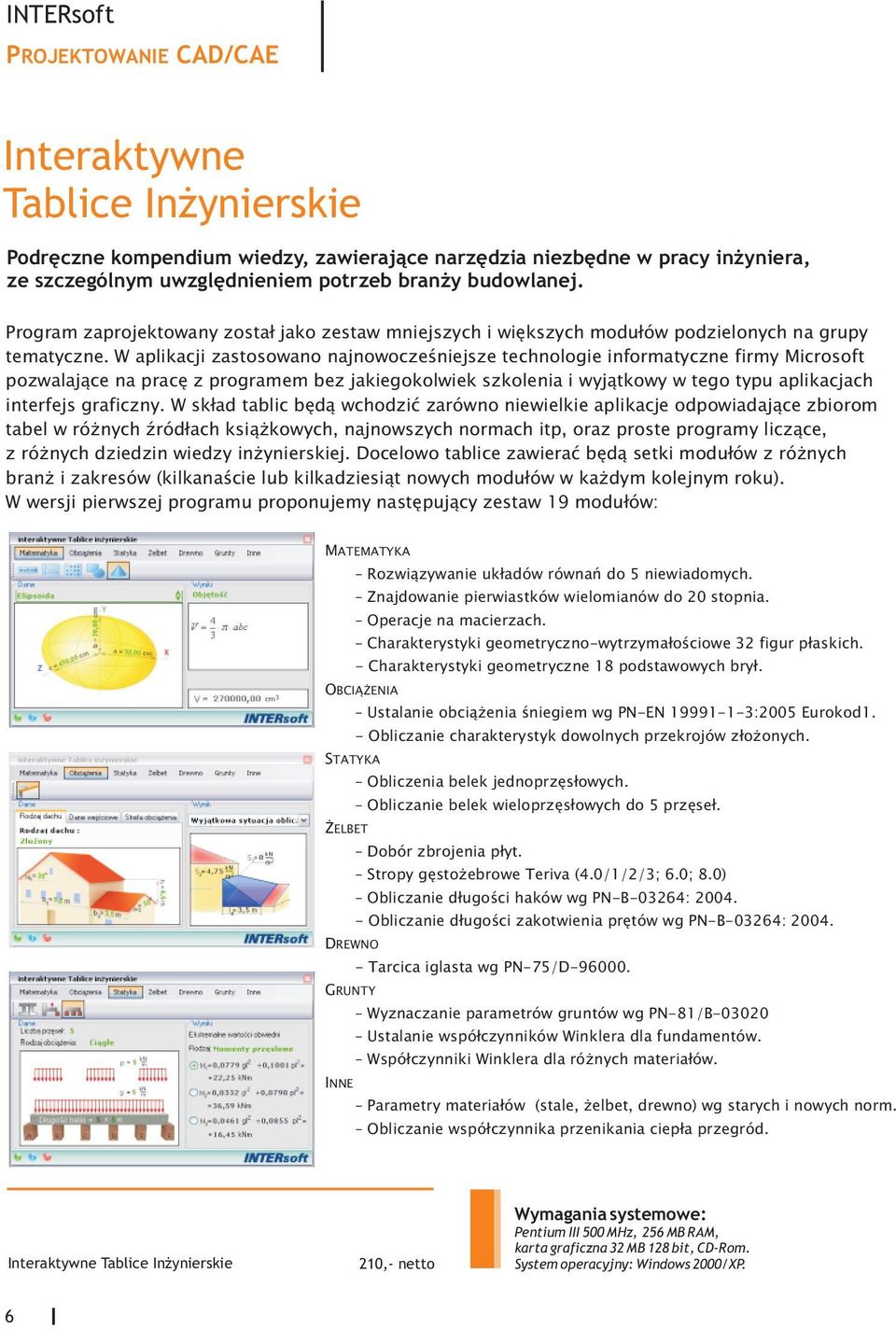

8 PROJEKTOWANIE CAD/CAE Interaktywne Tablice In ynierskie Podrêczne kompendium wiedzy, zawieraj¹ce narzêdzia niezbêdne w pracy in yniera, ze szczególnym uwzglêdnieniem potrzeb bran y budowlanej. Program zaprojektowany zosta³ jako zestaw mniejszych i wiêkszych modu³ów podzielonych na grupy tematyczne. W aplikacji zastosowano najnowoczeœniejsze technologie informatyczne firmy Microsoft pozwalaj¹ce na pracê z programem bez jakiegokolwiek szkolenia i wyj¹tkowy w tego typu aplikacjach interfejs graficzny. W sk³ad tablic bêd¹ wchodziæ zarówno niewielkie aplikacje odpowiadaj¹ce zbiorom tabel w ró nych Ÿród³ach ksi¹ kowych, najnowszych normach itp, oraz proste programy licz¹ce, z ró nych dziedzin wiedzy in ynierskiej. Docelowo tablice zawieraæ bêd¹ setki modu³ów z ró nych bran i zakresów (kilkanaœcie lub kilkadziesi¹t nowych modu³ów w ka dym kolejnym roku). W wersji pierwszej programu proponujemy nastêpuj¹cy zestaw 19 modu³ów: MATEMATYKA Rozwi¹zywanie uk³adów równañ do 5 niewiadomych. Znajdowanie pierwiastków wielomianów do 20 stopnia. Operacje na macierzach. Charakterystyki geometryczno-wytrzyma³oœciowe 32 figur p³askich. - Charakterystyki geometryczne 18 podstawowych bry³. OBCI ENIA Ustalanie obci¹ enia œniegiem wg PN-EN :2005 Eurokod1. - Obliczanie charakterystyk dowolnych przekrojów z³o onych. STATYKA Obliczenia belek jednoprzês³owych. Obliczanie belek wieloprzês³owych do 5 przêse³. ELBET Dobór zbrojenia p³yt. Stropy gêsto ebrowe Teriva (4.0/1/2/3; 6.0; 8.0) Obliczanie d³ugoœci haków wg PN-B-03264: Obliczanie d³ugoœci zakotwienia prêtów wg PN-B-03264: DREWNO - Tarcica iglasta wg PN-75/D GRUNTY Wyznaczanie parametrów gruntów wg PN-81/B Ustalanie wspó³czynników Winklera dla fundamentów. Wspó³czynniki Winklera dla ró nych materia³ów. INNE Parametry materia³ów (stale, elbet, drewno) wg starych i nowych norm. Obliczanie wspó³czynnika przenikania ciep³a przegród. Interaktywne Tablice In ynierskie 210,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows 2000/XP. 6

9 PROJEKTOWANIE CAD/CAE NetMan DOKUMENTACJA. KOMUNIKACJA. ARCHIWIZACJA. Nowoczesny program, napisany przy u yciu najnowszych technologii informatycznych i zaprojektowany jako podstawowe narzêdzie do kompleksowej obs³ugi biura projektów, pojedynczych projektantów oraz grup niezale nych uczestników procesu projektowego wspó³pracuj¹cych ze sob¹ na etapie tworzenia opracowania. Program jest intuicyjny w obs³udze, a w celu maksymalnego u³atwienia nauki obs³ugi pocz¹tkuj¹cym u ytkownikom jego interfejs jest wzorowany na popularnym Eksploratorze Windows. Program umo liwia, ze wzglêdów bezpieczeñstwa danych oraz w celach archiwizacyjnych, pe³ne zarz¹dzanie kopiami zapasowymi - zarówno tworzenie kopii jak i przywracanie danych z kopii. Ca³oœæ struktury projektu mo na w ka dej chwili zapisaæ w jednym skompresowanym pliku z mo liwoœci¹ jego archiwizacji na zewnêtrznym noœniku, dowolnie przenosiæ lub przesy³aæ na inny komputer, aby potem znów automatycznie odtworzyæ w pierwotnej postaci. Struktura projektu standardowo sk³ada siê z: kosztorysów, obliczeñ, opisów technicznych, rysunków, wykazów materia³owych, uzgodnieñ i za³¹czników. Mo liwa jest zmiana struktury przez zmniejszenie liczby elementów lub dodanie elementów indywidualnie zdefiniowanych. NetMan z du ¹ dba³oœci¹ uwzglêdnia wszelkie zasady tworzenia projektu budowlanego, w³¹cznie z automatycznym tworzeniem kolejnych wydañ projektów oraz poszczególnych elementów projektu. Program zawiera bazy projektów, umów, zleceñ, wykonawców i inwestorów co daje mo liwoœæ edytowania i zaawansowanego wyszukiwania dowolnych informacji zarchiwizowanych w jego bazach. Przy u yciu NetMana mo na równie uruchamiaæ standardowe programy u ywane przez projektantów, a w przypadku programów firmy INTERsoft dodatkowo dostêpna jest opcja przekazywania pe³nych danych projektu. Aplikacja posiada mo liwoœæ synchronizacji z programem Microsoft Outlook, dziêki czemu automatycznie pozwala na szybkie wykorzystywanie oraz uaktualnianie posiadanych kontaktów. Program zawiera przydatne w procesie tworzenia dokumentacji podstawowe szablony dokumentów Word oraz rysunków w formacie DWG, daj¹c równie mo liwoœæ tworzenia indywidualnych szablonów u ytkowników. Szablony wype³niane s¹ automatycznie danymi z projektu. NetMan: Zaawansowane wyszukiwanie dowolnych informacji zarchiwizowanych w bazach programu Podstawowe narzêdzie do kompleksowej obs³ugi biura projektów, pojedynczych projektantów oraz grup niezale nych uczestników procesu projektowego wspó³pracuj¹cych ze sob¹ na etapie tworzenia opracowania, komunikacji i archiwizacji. 7

10 PROJEKTOWANIE CAD/CAE PRACA NA JEDNYM STANOWISKU PRACA GRUPOWA W BIURZE Dla firmy posiadaj¹cej komputery po³¹czone wewnêtrzn¹ sieci¹, program NetMan umo liwia wspólne korzystanie w obrêbie biura z jednej bazy danych zawieraj¹cej informacje i pliki zwi¹zane z opracowywanym projektem. Korzystanie z jednej bazy plików Ÿród³owych projektu przez wielu uczestników procesu projektowego pozwala na: pracê na zawsze aktualnych plikach; mo liwoœæ przegl¹dania przez wszystkich u ytkowników historii tworzenia projektu; ³atw¹ ocenê zaawansowania prac nad projektem. Istnieje równie mo liwoœæ udostêpniania szczegó³owo definiowanych obszarów projektu na komputerze jednego z u ytkowników lub na osobnym serwerze dostêpnym 24 godziny dla wszystkich u ytkowników sieci. DOSTÊP PRZEZ INTERNET Je eli zachodzi potrzeba pracy nad projektem przez wielu u ytkowników z ró nych miejsc po³¹czonych Internetem, po udostêpnieniu projektu (na zewnêtrznym wybranym przez firmê serwerze lub serwerze INTERsoft), jego wybrane elementy s¹ dostêpne okreœlonym u ytkownikom 24 godziny na dobê, równie po wy³¹czeniu komputera osoby udostêpniaj¹cej. Zastosowana w programie zaawansowana technika przesy³ania danych z identyfikacj¹ uprawnieñ u ytkowników, czy podtrzymywania po³¹czenia, nie wymaga adnych dodatkowych umiejêtnoœci. NetMan NetMan - licencja 5-cio stanowiskowa 270,- netto 378,- netto Wymagania systemowe: Pentium III 400 MHz, 128 MB RAM, CD-Rom. System operacyjny: Windows 2000/XP. 8

11 ARCHITEKTURA ArCon Wizualna Architektura TRYB KONSTRUKCYJNY ArCon 6 ArCon 7 ArCon 9 ArCon: Kreskowanie warstw - œciany warstwowe ArCon: Modelowanie kszta³tu œciany 9

12 ARCHITEKTURA Dowolne kszta³towanie okien - Makro Okno 10

13 ARCHITEKTURA ArCon: Wybór spoœród 12 typów tabel rysunkowych ArCon: Definiowanie symboli 2D dla elementów 3D 11

14 ARCHITEKTURA TRYB PROJEKTOWY ArCon: Fotorealistyczna prezentacja z Raytracingiem ArCon 6 Omega ArCon 7 ArCon 9 940,- netto 1.580,- netto 2.510,- netto Wymagania systemowe: Pentium III 500 MHz,256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom, port USB. System operacyjny: 2000/XP Direct X 12

15 ARCHITEKTURA ArCon - biblioteki obiektów 3D Program ArCon w standardowych bibliotekach do³¹czanych do programu zawiera ponad 3500 obiektów trójwymiarowych i ponad 2000 tekstur do aran acji wnêtrz i otoczenia budynków. Bibilotekê t¹ mo na rozszerzaæ na ró ne sposoby. Wiele firm (np. Sanitec KO O, czy Profim) id¹cych naprzeciw oczekiwaniom projektantów tworz¹ elementy swojego asortymentu w formacie programu ArCon, udostêpniaj¹c je póÿniej np. poprzez swoje strony internetowe. Firma INTERsoft przygotowa³a równie dodatkowe biblioteki obiektów 3D uzupe³niaj¹ce program ArCon o elementy odpowiadaj¹ce polskim realiom i potrzebom projektantów: MEBLE POLSKIE (oko³o 1700 elementów wyposa enia wnêtrz) - produkty 15 polskich firm meblowych: Bialfam, Christianapol, Europol, Indeco, Jarocin, Massive, Mebelux, Meblo-eko, Multimebel, O.F.M., grupa Quercus, Stanley, Starpol, Stolrat oraz Turkowiak, ARCON OGRÓD (600 obiektów do aran acji otoczenia budynku) - zawiera elementy architektury ogrodowej: altany, bramy, mosty, przegrody, pergole, szklarnie, lampy, akcesoria i meble ogrodowe, drzewa, roœliny oraz samochody. ARCON CITY (ponad 300 obiektów zwi¹zanych z urbanistyk¹), miêdzy innymi: samochody, znaki drogowe, przystanki, budki telefoniczne, slupy reklamowe itp., które umo liwi¹ oprócz realistycznej wizualizacji samego budynku, osadzenie go w rzeczywistej scenerii. ARCON WNÊTRZA (ponad 700 obiektów wspomagaj¹cych aran acje wnêtrz) - dekoracje, sprzêt RTV i AGD, dodatkowe wyposa enie kuchni, ³azienek i biur. Meble Polskie ArCon City ArCon Ogród ArCon Wnêtrza ArCon Ogród ArCon Wnêtrza 190,- netto 320,- netto ArCon City Meble Polskie 190,- netto 80,- netto 13

16 ARCHITEKTURA ArCon-Rozszerzenia KUCHNIA Modu³ rozszerzaj¹cy program o now¹ bibliotek¹ obiektów 3D oraz dodatkowe opcje usprawniaj¹ce projektowanie, które przyspieszaj¹ i u³atwiaj¹ aran acjê kuchni. Aran acja kuchni odbywa siê standardowymi opcjami programu ArCon, natomiast modyfikacje zaaran owanego wnêtrza s¹ ju funkcjami nowego makra ArCon Kuchnie. W prosty sposób we wprowadzonych szafkach mo na podmieniæ fronty, uchwyty, czy zautomatyzowaæ zmianê tekstur. Na wybrane szafki stoj¹ce/dolne automatycznie wprowadzany jest blat, a nogi s¹ os³aniane elementem coko³u. DWG Export DWG Export to makro rozszerzajàce moýliwoúci programu ArCon o eksport danych do najpopularniejszego formatu plików dla branýy budowlanej DWG. Projekty stworzone w programie ArCon mogà zostaã zapisane bez ýadnych znieksztaùceñ w programie INTERsoft-IntelliCAD lub w jednej z wersji AutoCada od 2.5 do 2006 (DWG lub DXF). Projekty s¹ automatycznie dzielone na poszczególne warstwy, ka da kondygnacja i przekrój oddzielnie. Dodatkowo kondygnacje zostaj¹ podzielone na: rzuty œcian, stolarkê, wyposa enie, itp. Wszystkie elementy zostaj¹ wyœwietlone w oknie eksportu, w którym mo e jeszcze nast¹piæ edycja elementów: zmiana gruboœci czy rodzaju linii, dodanie linii, okrêgu, opisu lub kreskowania, usuniêcie niepotrzebnych fragmentów rysunku. Zmianie podlega tak e wymiarowanie, w którym np. mo na edytowaæ wartoœæ wymiaru. Kuchnia DWG Export 410,- netto 210,- netto 14

17 ARCHITEKTURA ArCADia - nak³adka do IntelliCADa ArCADia to inteligentne narzêdzie rozszerzaj¹ce program INTERsoft-IntelliCAD o funkcje niezbêdne do tworzenia profesjonalnej dokumentacji architektonicznej. ArCADia to nowoczesna aplikacja ³¹cz¹ca intuicyjnoœæ pracy z profesjonalnym i precyzyjnym œrodowiskiem programów CAD. Program dedykowany architektom i in ynierom budowlanym, pozwala na tworzenie precyzyjnych rysunków dokumentacji architektonicznej i pe³n¹ wymianê danych z innymi programami typu CAD. Wykorzystanie najnowszej technologii przyspiesza pracê nad projektami, a rozbudowane, specjalistyczne funkcje, w intuicyjny sposób wprowadzaj¹ projektanta w profesjonalny rysunek techniczny. Po³¹czenie dwóch narzêdzi INTERsoft-IntelliCADa i ArCADii daje perfekcyjne narzêdzie do tworzenia, rysowania i edycji dokumentacji. ArCADia jako nak³adka na program INTERsoft- IntelliCAD mo e wykorzystywaæ w pe³ni jego funkcjonalnoœæ, dlatego rozpoczêcie prac nad projektem mo e zostaæ zapocz¹tkowane poprzez szkic, zestawienie linii, okrêgów, elips itp. elementów rysunku 2D. Nastêpnie mo na powsta³y podk³ad obrysowaæ œcianami, wprowadziæ w nie stolarkê, s³upy, kominy, itp. Wszystkie wprowadzane elementy architektoniczne s¹ elementami trójwymiarowymi, pomimo widocznego tylko przedstawienia 2D. Takie traktowanie elementów pozwala np. na automatyczne tworzenie zestawu stolarki, czy przeniesienie projektu do programu ArCon, czy przechowywanie informacji, które w kolejnych wersjach pos³u ¹ jako dane do kosztorysu. ArCADia PODSTAWOWE MO LIWOŒCI PROGRAMU: Rysowanie dowolnie skomplikowanych rzutów budynków: za pomoc¹ podstawowych elementów architektonicznych: œcian, s³upów, kominów, stolarki oraz elementów pomocniczych (rysunkowych 2D): linii, okrêgów, wielok¹tów, itp. Definiowanie dowolnej iloœci kondygnacji: dla ka dej kondygnacji przechowywane s¹ potrzebne informacje o wysokoœci, gruboœci pod³ogi i stropu. Automatyczne tworzenie obrysów zamkniêtych (pomieszczeñ) wraz ze zliczeniem powierzchni i mo liwoœci¹ wprowadzania wszystkich potrzebnych informacji. 15

18 ARCHITEKTURA ArCADia: Automatyczne wstawianie œcian warstwowych Wprowadzanie stolarki okiennej i drzwiowej z obszernej biblioteki do³¹czonej do programu lub definiowanie w³asnych okien i drzwi z mo liwoœci¹ ich zapisania. Elementy stolarki wprowadzane s¹ na rzut w sposób parametryczny, z opisem ( zapa³k¹ i wysokoœci¹ parapetu dla okien). Automatycznie tworzony wykaz u ytej stolarki, modyfikowany wraz ze zmianami rzutu. Definiowanie schodów jedno i wielobiegowych: o wysokoœæ kondygnacji lub dowolnie zadanej. Okreœlanie iloœci stopni w jednym biegu, zadawanie wielkoœci spoczników (kwadratowych lub prostok¹tnych), rysowanie dowolnej iloœci biegów dla schodów. Wprowadzanie s³upów o przekroju prostok¹tnym, okr¹g³ym i eliptycznym, z mo liwoœci¹ wyboru rodzaju kreskowania dla odwzorowania materia³u. Rysowanie fundamentów: wprowadzanie na rzut dowolnie definiowanych ³aw i stóp fundamentowych. Biblioteka obiektów i materia³ów pozwala na uszczegó³awianie rysunków poprzez wprowadzanie zdefiniowanych symboli architektonicznych 2D. Techniczne opracowanie projektu posi³kowane jest podstawowymi funkcjami INTERsoft- IntelliCAD: opisami, wymiarowaniem, arkuszami wydruku, itp. Obs³uga styli elementów: ka dy element architektoniczny jest zapisany wraz z zestawem cech wspólnych dla wielu obiektów tego samego typu. Na przyk³ad: w stylu œciany zapisana jest liczba, rodzaj warstw, itp. Styl zapisany jest pod zadan¹ nazw¹. Wprowadzanie œcian: wybór zdefiniowanych rodzajów lub zadawanie dowolnych wielowarstwowych œcian z odwzorowaniem najczêœciej u ywanych wype³nieñ i warstw. Definiowanie gruboœci i iloœci warstw, umiejscowienia osi, wskazywanie linii wprowadzania (krawêdzi lub osi) oraz zadawanie priorytetów dla po³¹czeñ œcian w wêz³ach. ArCADia: Wprowadzanie stolarki okiennej i drzwiowej ArCADia: Definiowanie schodów jedno i wielobiegowych ArCADia: Zamiana elementów 3D na symbole Pobieranie wszystkich informacji i danych z programu. Od wersji ArCon 9 istnieje mo liwoœæ pobrania wraz z rzutami (œcianami, stolark¹, kominami, s³upami, itp.) pozosta³ych informacji potrzebnych przy tworzeniu dokumentacji architektonicznych (przekrojów, elewacji, wymiarowania, itp.) ArCADia 1.650,- netto Wymagania systemowe: Pentium III 1 GHz,256 MB RAM, zgodna z OpenGL 16 MB, CD-Rom, System operacyjny: 2000/XP. 16

19 ARCHITEKTURA ArCADia/IntelliCAD Arch-in-CAD - nak³adka do IntelliCADa ArCon Rzut kondygnacji wykonany w ArCADii widoczny jest jako trójwymiarowy projekt w ArConie, zaprojektowany projekt budynku wykonany w ArConie mo na automatycznie przenieœæ jako rzuty kondygnacji do IntelliCADa. ArCADia rozszerza poza tym program INTERsoft- IntelliCAD o podstawowe funkcje niezbêdne do tworzenia profesjonalnej dokumentacji architektonicznej. Architekt mo e pos³ugiwaæ siê nie tylko zwyk³ymi liniami lecz kompletnymi obiektami (œciana, okno czy drzwi). Takie potraktowanie elementów zapewnia mo liwoœæ powrotu projektu do pierwotnego programu wraz z dokonanymi w nim zmianami. biblioteka symboli architektonicznych: - Oznaczenia normowe - symbole i oznaczenia wg PN-B-01025: 2004 Rysunek budowlany. Oznaczenia graficzne na rysunkach architektoniczno-budowlanych, - Symbole w widoku, - Symbole w rzucie, - Symbole u ytkownika, inteligentne narzêdzie do wprowadzania w rzutach pe³nych symboli stolarki okiennej i drzwiowej wraz z ich parametryczn¹ definicj¹, opisem i automatyczn¹ modyfikacj¹ rzutu, narzêdzie do automatycznego generowania wykazu stolarki okiennej i drzwiowej na bazie elementów wprowadzonych do rysunku za pomoc¹ nak³adki. Arch-in-CAD: Bogata biblioteka oznaczeñ i symboli Arch-in-CAD 320,- netto 17

20 KONSTRUKCJA Konstruktor Laureat VII edycji konkursu ódÿ Proponuje pod patronatem Prezydenta m. odzi. Konstruktor jest systemem wspomagaj¹cym pracê projektanta konstrukcji. Program jest obecny na rynku od 2000r. Systematycznie modyfikowany oraz poszerzany o coraz to nowe modu³y sta³ siê najczêœciej wykorzystywanym programem komputerowym przez polskich konstruktorów budowlanych. Konstruktor jest prekursorem innowacyjnej idei programu zbudowanego ze wspó³pracuj¹cych ze sob¹ modu³ów, które jednoczeœnie mog¹ dzia³aæ niezale nie od siebie. Pozwala to u ytkownikowi na racjonalny wybór i zakup poszczególnych modu³ów w zale noœci od aktualnych potrzeb. Du e œrodki inwestowane przez INTERsoft w rozwój w³asnego, autorskiego programu procentuj¹ jego b³yskawicznym rozwojem. Przyrost tylko w tym roku szeœciu modu³ów, daje gwarancjê, i w krótkim czasie Konstruktor obejmie ca³oœæ zagadnieñ budowlanych, równie tych najbardziej specjalistycznych. Nabywaj¹c program Konstruktor otrzymujecie Pañstwo markowy produkt z najwy szej pó³ki, rozbudowany, nowoczesny, zaawansowany technicznie, a jednoczeœnie prosty i intuicyjny w obs³udze. Zakup Konstruktora to nie tylko dobry zakup na dziœ, ale tak e inwestycja w przysz³oœæ. Wzrasta nie tylko liczba modu³ów ale równie podnosi siê ich jakoœæ. Na dzieñ dzisiejszy program Konstruktor tworz¹ nastêpuj¹ce modu³y: MODU ZARZ DZAJ CY+OBCI ENIA podstawowy modu³ systemu Konstruktor, konieczny przy pierwszym zakupie dowolnego modu³u. Posiada wbudowany modu³ s³u ¹cy do wykonywania zestawieñ obci¹ eñ, obliczanie obci¹ eñ sta³ych lub zmiennych, wiatru i œniegu (z poprawk¹ Az-1 z 2006 r). RAMA 2D analiza statyczna dowolnych p³askich uk³adów prêtowych, biblioteka przekrojów stalowych, mo liwoœæ rozbudowy biblioteki o w³asne przekroje, automatyczne generatory uk³adów prêtowych, kombinatoryka obci¹ eñ, obwiednie s.w. i reakcji, obwiednia naprê eñ, przekazywanie wyników obliczeñ statycznych do modu³ów wymiaruj¹cych. 18

21 KONSTRUKCJA KONSTRUKCJE ELBETOWE BELKA ELBETOWA analiza statyczna i wymiarowanie wieloprzês³owych belek elbetowych wg PN-B-03264:2002, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, dowolny kszta³t przekroju elbetowego, obliczenia stanów u ytkowych belki. DXF - BELKA ELBETOWA nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. S UP ELBETOWY pe³na analiza wytrzyma³oœciowa s³upów elbetowych poddanych dwukierunkowemu mimoœrodowemu œciskaniu wg PN-B-03264:2002, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, wyznaczanie d³ugoœci wyboczeniowych wg PN-B-03264:2002, definiowanie dowolnych typów podparcia i obci¹ eñ s³upa. DXF-S UP ELBETOWY nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. SCHODY P YTOWE wymiarowanie elbetowych schodów p³ytowych jednobiegowych wg PN-B-03264:2002, automatyczne ustalenie geometrii schodów na podstawie podstawowych parametrów podanych przez u ytkownika. DXF-SCHODY P YTOWE nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. 19

22 KONSTRUKCJA ŒCIANA OPOROWA projektowanie elbetowych œcian oporowych k¹towych wg PN-B-03264:2002, sprawdzenie noœnoœci gruntu, zgodnie z PN-81/B-03020, sprawdzenie statecznoœci na obrót i przesuw oraz statecznoœci ogólnej. DXF - ŒCIANA OPOROWA nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. FUNDAMENTY BEZPOŒREDNIE kompleksowe projektowanie fundamentów bezpoœrednich (³awy, stopy: prostopad³oœcienne, kielichowe, schodkowe, trapezowe) wg PN-B-03264:2002, mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, sprawdzanie noœnoœci gruntu, zgodnie z PN-81/B-03020, obliczenie œredniej wartoœci osiadania pierwotnego i wtórnego bloku fundamentu na pod³o u warstwowym oraz jego obrotu zgodnie z PN-81/B DXF-FUNDAMENTY BEZPOŒREDNIE nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. PROFILE STALOWE sprawdzanie noœnoœci profili stalowych wg PN-90/B-03200, piêæ podstawowych stanów pracy konstrukcji stalowej, wszystkie podstawowe profile walcowane oraz profile u ytkownika. 20

23 KONSTRUKCJA BELKA STALOWA analiza statyczna i sprawdzanie noœnoœci stalowych belek wieloprzês³owych z elementów walcowanych wg PN-90/B-03200, sprawdzanie noœnoœci w ka dym przêœle dla M, M min, V, max max z uwzglêdnieniem mo liwoœci zwichrzenia belki, sprawdzanie noœnoœci œrodnika nad podporami i pod si³ami skupionymi. S UP STALOWY obliczenia statyczne i dwukierunkowe sprawdzanie noœnoœci stalowych s³upów jednoga³êziowych wg PN-90/B mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, sprawdzanie warunków noœnoœci z uwzglêdnieniem mo liwoœci zwichrzenia, utraty statecznoœci oraz wykorzystania rezerwy plastycznej, definiowanie dowolnych podparæ s³upa. BLACHOWNICA STALOWA sprawdzanie noœnoœci wieloprzês³owych blachownic stalowych wg PN-90/B-03200, sprawdzanie noœnoœci dla ka dego przês³a dla stanu krytycznego i nadkrytycznego w przypadku przekrojów klasy 4, mo liwoœæ dowolnego definiowania u ebrowania pionowego, oraz sprawdzanie noœnoœci zadanych eber jednostronnych lub dwustronnych podporowych pod si³ami skupionymi. P ATEW STALOWA sprawdzanie noœnoœci jednoprzês³owych belek stalowych obci¹ onych w dwóch wzajemnie prostopad³ych kierunkach wg PN-90/B

24 KONSTRUKCJA PO CZENIA DOCZO OWE projektowanie po³¹czeñ stalowych doczo³owych na œruby zwyk³e i sprê one wg PN-90/B DXF - PO CZENIA DOCZO OWE nak³adka s³u ¹ca do wykonywania rysunków konstrukcyjnych w formacie DXF. ZAKOTWIENIE S UPÓW STALOWYCH kompleksowe obliczenia po³¹czenia s³upa stalowego (jedno, dwu lub czteroga³êziowego) z fundamentem wg PN-90/B-03200, 16 schematów podparcia osiowego, 12 schematów podparcia mimoœrodowego, obliczenia blachy, podstawy, eber i spoin. KONSTRUKCJE MUROWE KONSTRUKCJE MUROWE sprawdzanie noœnoœci podstawowych konstrukcji murowych takich jak: œciany o definiowanej d³ugoœci, wspornikowe lub wolnopodparte, pasmo œciany o szerokoœci 1 m wspornikowe lub wolnopodparte, 13 typów filarów murowych wolnopodpartych lub wspornikowych wg PN-B-03002:1999. KONSTRUKCJE DREWNIANE WI ZARY DREWNIANE obliczenia statyczne i wymiarowanie podstawowych schematów statycznych drewnianych wiêÿb dachowych wg PN-B-0315:2000. mo liwoœæ wymiarowania prêtów z modu³u Rama 2D, 32 typowe schematy p³askich wi¹zarów dachowych dwuspadowych, obliczenie przemieszczeñ prêtów wi¹zara z uwzglêdnieniem wp³ywu œcinania, pe³zania oraz wilgotnoœci drewna. 22

25 KONSTRUKCJA OBLICZENIA CIEPLNO-WILGOTNOŒCIOWE PRZENIKANIE CIEP A projektowanie przegród budowlanych z uwagi na fizykê budowli wg PN-EN ISO 6946, wykonanie wykresu rozk³adu pola temperatur na gruboœci przegrody, rozk³adu ciœnieñ cz¹stkowych i nasycenia pary wodnej na gruboœci przegrody wraz z zaznaczeniem ewentualnie wystêpuj¹cej strefy wykraplania siê pary wodnej, obliczanie bilansu wilgoci w przegrodzie w okresach rocznych. ZAPOTRZEBOWANIE NA CIEP O I TERMOMODERNIZACJA BUDYNKÓW obliczanie sezonowego zapotrzebowania na ciep³o do ogrzewania, zgodnie z obowi¹zuj¹cymi normami, sprawdzenie zapotrzebowania na ciep³o do ogrzewania nowoprojektowanego lub istniej¹cego obiektu, sprawdzenie zapotrzebowania na ciep³o po dociepleniu istniej¹cego budynku. GEOTECHNIKA GRUPA FUNDAMENTÓW sprawdzanie naprê eñ i osiadania dla grupy fundamentów, mo liwoœæ sprawdzenia rozk³adu naprê eñ pod ka dym z fundamentów z uwzglêdnieniem obci¹ eñ od pozosta³ych fundamentów i naziomu, mo liwoœæ sprawdzenia osiadañ pod ka dym z fundamentów z uwzglêdnieniem obci¹ eñ od pozosta³ych fundamentów i naziomu, PALE sprawdzanie noœnoœci fundamentów blokowych i p³ytowych posadowionych za poœrednictwem uk³adu pali prostych wg PN-83/B-02482, dowolne uwarstwienie gruntu, sprawdzanie pali wciskanych i wyci¹ganych. 23

26 KONSTRUKCJA STATECZNOŒÆ SKARP I ZBOCZY program s³u ¹cy do wykonywania obliczeñ zwi¹zanych ze sprawdzeniem statecznoœci nowoprojektowanych nasypów i skarp, jak równie sprawdzaniem ju istniej¹cych zboczy, które chcemy dodatkowo obci¹ yæ poprzez posadowienie na nich ró nego rodzaju obiektów, metoda Bishopa i Faleniusa, dowolny kszta³t i uwarstwienie skarpy. STATECZNOŒÆ SKARP I ZBOCZY LIGHT modu³ o ograniczonych mo liwoœciach zadawania warstw i siatki, automatyczny dobór najbardziej niekorzystnych ³uków poœlizgu. ŒCIANKI SZCZELNE obliczenia statyczne i sprawdzanie noœnoœci podstawowych typów grodzic stalowych zabitych w gruncie, ustalanie potrzebnej g³êbokoœci zabicia œcianki, wykresy parcia, odporu, si³ tn¹cych i momentów, trzy schematy statyczne œcianki. Wymagania systemowe: Pentium III 500 MHz, 128 MB RAM, karta graficzna 16 MB, CD-Rom, stacja dyskietek, port LPT lub USB (modu³ Statecznoœæ skarp i zboczy). System operacyjny: Windows 2000/XP. Internet Explorer 5.5 Modu³ podstawowy+obci¹ enia - 107,- Rama 2D - 940,- Belka elbetowa - 510,- Belka elbetowa-rysunki DXF - 420,- S³up elbetowy - 459,- S³up elbetowy-rysunki DXF - 210,- Fundamenty bezpoœrednie - 570,- Fundamenty bezpoœrednie-rysunki DXF - 420,- Œciana oporowa - 548,- Œciana oporowa-rysunki DXF - 210,- Schody p³ytowe - 320,- Schody p³ytowe-rysunki DXF - 210,- Profile stalowe - 410,- Belka stalowa - 350,- S³up stalowy - 570,- P³atew stalowa - 230,- Po³¹czenia doczo³owe - 320,- Po³¹czenia doczo³owe-rysunki DXF - 210,- Zakotwienie s³upów stalowych - 410,- Blachownica stalowa - 350,- Konstrukcje murowe - 430,- Wi¹zary dachowe drewniane - 610,- Przenikanie ciep³a - 320,- Zapotrzebowanie na ciep³o - 410,- Grupa fundamentów - 490,- Statecznoœæ skarp i zboczy 1.959,- Statecznoœæ skarp i zboczy Light - 290,- Pale - 290,- Œcianka szczelna - 540,- (ceny netto) 24

27 KONSTRUKCJA R3D3-Rama 3D R3D3 to program do analizy statycznej dowolnie obci¹ onych, trójwymiarowych uk³adów prêtowych, o dowolnej geometrii i dowolnych warunkach podparcia uk³adu. Aplikacja zawiera pe³n¹ analizê statyczn¹ z automatyczn¹ kombinatoryk¹ grup obci¹ eñ i budow¹ obwiedni si³ wewnêtrznych i reakcji oraz naprê eñ. Bogate doœwiadczenie w tworzeniu programów in ynierskich dla konstruktorów oraz d³ugoletnia praktyka w dziedzinie wizualizacji oraz grafiki 3D w aplikacjach CAD, da³a efekt w postaci programu z unikalnym systemem zadawania danych w konstrukcjach przestrzennych po³¹czonym z dostosowanymi do potrzeb projektanta rzetelnymi wynikami. G³ównym za³o eniem programu jest mo liwoœæ wygodnego, graficznego wprowadzania danych, dlatego jest ono niezwykle proste i intuicyjne - geometriê uk³adu mo emy zdefiniowaæ u ywaj¹c wy³¹cznie myszki. Nie jest zatem konieczne wprowadzanie danych z klawiatury, ale i ten sposób wprowadzania jest dostêpny. PODSTAWOWE MO LIWOŒCI PROGRAMU: mo liwoœæ w pe³ni graficznego zadawania i modyfikacji danych jedynie na p³aszczyÿnie 2D ekranu, z mo liwoœci¹ prze³¹czania siê miêdzy p³aszczyznami prostopad³ymi 3D, zaawansowane narzêdzia CAD takie jak: przyci¹ganie do siatki i wêz³ów, zaznaczanie pojedyncze oraz obszarem grupy elementów, ukrywanie czêœci uk³adu i praca na jego fragmentach oraz kopiowanie, odsuwanie, przesuwanie, itp., import przestrzennego rysunku DXF z dowolnego programu CAD (uk³adu linii) i jego automatyczna zamiana na uk³ad prêtów i wêz³ów w programie R3D3, generatory przestrzennych ram prostok¹tnych i ³uków (parabolicznych i ko³owych), menad er budowania profili z³o onych i opcje wizualizacji wprowadzonego uk³adu wraz z uwzglêdnieniem profili prêtów, grupowe mo liwoœci modyfikacji wêz³ów i prêtów, R3D3: Graficzne zadawanie i modyfikacja danych R3D3: Edycja przekroju 25

28 KONSTRUKCJA R3D3: Zale noœci grup obci¹ eñ obci¹ enia: ci¹g³e, prostok¹tne, trapezowe, skupione, momenty gn¹ce i skrêcaj¹ce przyk³adane w dowolnym kierunku w uk³adzie lokalnym lub globalnym, definiowane na ca³oœci lub fragmencie prêta, obci¹ enia termiczne: podgrzanie i ró nica temperatur na prêcie, osiadania podpór i podpory sprê yste, dynamiczna wizualizacja 3D wprowadzonego uk³adu uwzglêdniaj¹ca rzeczywiste przekroje prêtów, z mo liwoœci¹ wprowadzania danych geometrycznych na jednej p³aszczyÿnie, mo liwoœæ wizualizacji wyników si³ wewnêtrznych, reakcji i deformacji z animacj¹ na ekranie monitora (dla ca³ego uk³adu i pojedynczego prêta), R3D3: Dynamiczna wizualizacja 3D wprowadzonego uk³adu mo liwoœæ wizualizacji na ekranie wszystkich wyników uzyskanych w programie zarówno dla ca³oœci uk³adu, jego fragmentu lub pojedynczego prêta, obwiednia si³ wewnêtrznych, reakcji podpór z podaniem grup obci¹ eñ sk³adaj¹cych siê na dan¹ wielkoœæ, wizualizacja wykresu obwiedni i generowanie raportu z obwiedni, wyniki wraz z wykresami mog¹ byæ wydawane w postaci mniej lub bardziej szczegó³owego raportu do programu MS Word w pliku RTF. Wybór programu R3D3 jest wyborem najnowoczeœniejszego systemu CAE dostêpnego na rynku. Ju po pierwszych minutach pracy z R3D3 odnosi siê wra enie, e radzimy sobie z programem bardzo dobrze i wydaje nam siê, e za³¹czenie przez producenta podrêcznika obs³ugi nie by³o konieczne, a dziêki trójwymiarowej wizualizacji wraz animacj¹ mamy pe³n¹ kontrolê nad modelowaniem konstrukcji i zadawaniem obci¹ eñ, redukuj¹c do minimum mo liwoœæ pope³nienia b³êdu. R3D3-Rama 3D 1.988,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows 2000/XP. 26

29 KONSTRUKCJA PlaTo PlaTo jest kompleksowym programem s³u ¹cym do analizy statycznej i wymiarowania elbetowych uk³adów p³ytowych. Tworzenie uk³adu konstrukcyjnego odbywa siê metod¹ pozycyjn¹ na graficznie interaktywnej powierzchni. Niew¹tpliwie zalet¹ jest mo liwoœæ wprowadzania dowolnej geometrii p³yt. Nale y dodaæ, i dowolnoœæ dotyczy równie gruboœci p³yty, która mo e byæ sta³a b¹dÿ zmienna w sposób skokowy lub liniowy. PlaTo umo liwia równie ca³kowit¹ swobodê w kszta³towaniu otworów w p³ycie. Podczas definiowania geometrii p³yty istnieje mo liwoœæ skorzystania z gotowych folii podk³adowych wykonanych w dowolnym programie typu CAD zapisanych w formacie DXF. Program wymiaruje p³yty oraz podci¹gi wg PN-B-03264:2002, bada równie zarysowanie, ugiêcie, si³y przekrojowe oraz momenty g³ówne. W wyniku obliczeñ otrzymuje siê zbrojenie na zginanie oraz œcinanie. Sprawdzana jest równie noœnoœæ p³yty na przebicie. U ytkownik ma równie mo liwoœæ indywidualnego zadania zbrojenia, zarówno na zginanie, œcinanie jak i przebicie. PlaTo oblicza wówczas zbrojenie zginane i œcinane, które nale y ewentualnie dodaæ, jeœli to zadane jest niewystarczaj¹ce. W wersji czwartej PlaTo otrzyma³o m.in. nowy interfejs umo liwiaj¹cy jeszcze szybsze wprowadzanie danych oraz zoptymalizowane algorytmy obliczeniowe umo liwiaj¹ce szybsze wykonywanie obliczeñ. W nowej wersji program wykonuje obliczenia dynamiczne dla p³yt okreœlaj¹c kolejne postacie drgañ w³asnych i odpowiadaj¹ce im czêstoœci drgañ w³asnych. W dziedzinie analiz elbetowych uk³adów PlaTo wyró nia siê szybkoœci¹ definiowania danych, precyzyjnoœci¹ obliczeñ, dowolnoœci¹ w zakresie geometrii p³yt, nowoczesnym interfejsem, a tak e nisk¹ cen¹. PlaTo PlaTo 1.180,- netto Wymagania systemowe: Pentium III 500 MHz, 128 MB RAM, karta graficzna 16 MB, CD-Rom. System operacyjny: Windows 2000/XP. 27

30 KONSTRUKCJA StalCAD - nak³adka do IntelliCADa Przeznaczony jest do wsparcia projektanta przy opracowywaniu rysunków wykonawczych w konstrukcjach stalowych. Zakres pracy programu obejmuje wprowadzanie do rysunku gotowych elementów takich jak: przekroje spawane i walcowane, przekroje zdefiniowane przez u ytkownika, widoki profili pojedynczych i za³amanych, opisy elementów stalowych i ³¹czników, uk³ady œrub i nitów wraz z otworowaniem pod ³¹czniki, wstawianie opisów dowolnych typów spoin oraz pó³automatyczne wykonanie i wstawianie wykazu stali profilowej. StalCAD: Wprowadzanie do rysunku gotowych elementów elbetcad - nak³adka do IntelliCADa Przeznaczony jest do wsparcia projektanta przy opracowywaniu rysunków wykonawczych w konstrukcjach elbetowych. Umo liwia wprowadzanie do rysunku: prêtów zbrojeniowych (widoki, rzuty, przekroje), opisów zbrojenia, wymiarowania zbrojenia, a tak e automatyczne tworzenie wykazu stali zbrojeniowej. Program posiada mo liwoœæ wygenerowania p³askich, pionowych lub poziomych rzutów prêtów wprowadzonych do rysunku wraz z funkcj¹ ustawiania ich w szeregu. Istnieje równie mo liwoœæ wprowadzania gotowych rozk³adów przekrojów prêtów z uwzglêdnieniem otulenia i przypisaniem do przekroju prêta jego numeru, œrednicy, stali, iloœci i rozstawu w szeregu. elbetcad StalCAD elbetcad 280,- netto 280,- netto 28

31 INSTALACJE SANITARNE InstalCAD - nak³adka do IntelliCADa Dlaczego uýywajàc komputera do rysowania instalacji nie wykorzystaã najistotniejszej jego zalety? nieomylnego zapamiætywania wszystkiego co wprowadzono do jego pamiæci? InstalCAD zapamiætuje nie tylko linie i parametry elementów zawartych w rysunku, ale w kaýdej chwili komunikuje siæ i przekazuje informacje do zawartego w nim i zintegrowanego programu kosztorysowego. InstalCAD jest nak³adk¹ na platformie IntelliCADa lub duocada, wspomagaj¹c¹ rysowanie schematów, rzutów, rozwiniêæ i aksonometrii instalacji sanitarnych. Przeznaczony jest do tworzenia instalacji gazowych, centralnego ogrzewania, wodno-kanalizacyjnych i parowych. Dziêki ogromnej bazie armatury, urz¹dzeñ i ruroci¹gów, jest przydatnym narzêdziem dla ka dego projektanta. W celu przyspieszenia prac projektowych InstalCAD posiada inteligentne po³¹czenie z wbudowanym programem do kosztorysowania Ceninwest. Pozwala to na jednoczesne tworzenie projektu technicznego i kosztorysu. Ka dy wstawiany element ma przypisane parametry techniczne, a tak e generator ceny RMS. Dziêki temu w szybki sposób mo emy stworzyæ dokumentacjê zarówno dla elektryka jak i kosztorysanta. PROGRAM InstalCAD ZAWIERA: BIBLIOTEKÊ SYMBOLI NORMOWYCH: U ytkownik w ³atwy sposób mo e wprowadziæ na rysunek jedno z 1000 oznaczeñ normowych (wg. PN, PN-EN, DIN). Wprowadzony symbol oprócz danych dotycz¹cych numeru normy, numeru w specyfikacji technicznej, œrednicy, typu, producenta mo e mieæ dopisane w³asnoœci charakteryzuj¹ce jego parametry hydrauliczne, elektryczne, akustyczne, pojemnoœciowe, wagowe, a tak e cenowe z uwzglêdnieniem sk³adników RMS. InstalCAD: Wstawianie symboli DOBÓR GRZEJNIKÓW: W module tym u ytkownik mo e w szybki sposób dobraæ i wstawiæ do rysunku grzejnik podaj¹c jedynie stratê ciep³a w danym pomieszczeniu. Program dysponuje baz¹ oko³o 7000 grzejników firm PURMO i VNH. GENERATOR ZESTAWIEÑ: Po wykonaniu projektu w programie InstalCAD, u ytkownik w szybki sposób mo e wygenerowaæ zestawienie elementów, które mo na umieœciæ na rysunku, albo zapisaæ w formacie RTF (zgodnym z pakietem MS Office lub OpenOffice). 29

32 INSTALACJE SANITARNE BIBLIOTEKI URZ DZEÑ PRODUCENTÓW: W module tym do wyboru mamy jedno z oko³o 1500 urz¹dzeñ stosowanych w powy szych instalacjach wg producentów: BARTOSZ, DAIKIN, EUROHEAT, FLOWAIR, GAZOMET, HOVAL, KLIMOSZ, REFLEX. U ytkownik mo e wstawiæ wybrany obiekt w kilku widokach: przód, ty³, góra, dó³, bok. Dodatkowo mo e obejrzeæ karty katalogowe urz¹dzeñ w formacie PDF. Wiêkszoœæ z dostêpnych w bibliotece urz¹dzeñ ma przypisane parametry, o których by³a mowa powy ej. Dziêki temu u ytkownik w ³atwy sposób mo e sprawdziæ parametry wczeœniej wstawionego urz¹dzenia, bez koniecznoœci wertowania stosów katalogów. BIBLIOTEKI RUROCI GÓW: Modu³ ten zawiera szerok¹ bazê typoszeregów ruroci¹gów ze stali, miedzi, kamionki, eliwa, PVC, PE, PB, PP, zarówno wg wybranych producentów jak i norm. Podobnie jak w przypadku symboli wstawiany przewód ma przypisane parametry pozwalaj¹ce w ka dej chwili siê edytowaæ jak i wstawiaæ w postaci opisu na rysunek. Wszystkie ruroci¹gi mog¹ byæ rysowane z automatycznym opisem œrednic wg œrednicy nominalnej albo z podan¹ gruboœci¹ œcianki. Modu³ ten wyposa ony jest równie w funkcjê pozwalaj¹c¹ automatycznie rysowaæ linie w aksonometrii. Inn¹ przydatn¹ funkcj¹ przy tworzeniu projektów, w szczególnoœci instalacji wodoci¹gowych, mo e byæ multilinia, która pozwala rysowaæ kilka ruroci¹gów jednoczeœnie. InstalCAD: Biblioteki urz¹dzeñ producentów InstalCAD: Biblioteki ruroci¹gów INTELIGENTNE PO CZENIE Z PROGRAMEM DO KOSZTORYSOWANIA: InstalCAD ma wbudowany program do tworzenia kosztorysów Ceninwest. U ytkownik mo e w prosty sposób stworzyæ kosztorys z zaprojektowanej instalacji, a nastêpnie zmodyfikowaæ wybrane elementy wg baz cenowych (Orgbud, Bistyp, Sekocenbud). Jeœli jeden z elementów instalacji uleg³ modyfikacji na etapie tworzenia kosztorysu, u ytkownik mo e w automatyczny sposób zamieniæ te dane na rysunku w InstalCADzie. Dodatkowo modu³ kosztorysowy umo liwia porównanie kilku kosztorysów naraz, a tak e tworzenie wykresów obrazuj¹cych ró nicê w RMS lub cenie wybranych pozycji. 30

33 INSTALACJE SANITARNE Porównanie kosztorysów INNE PRZYDATNE FUNKCJE W INSTALCADZIE: - mo liwoœæ tworzenia w³asnych bibliotek symboli z funkcjonalnoœci¹ symboli normowych i producenckich (mo liwoœæ przecinania linii na kilka sposobów i przypisywania parametrów), - funkcja podmiany wstawionych typoszeregów ruroci¹gów na inny (przydatne przy porównywaniu kosztów instalacji), - wyci¹ganie z wstawionych elementów informacji o parametrach elektrycznych w postaci opisu na rysunku albo do pliku w formacie RTF, - wyci¹ganie opisów œrednic ruroci¹gów na dowolnym etapie rysowania, - zliczanie objêtoœci instalacji, - rysowanie wybranych elementów wed³ug rzeczywistych wymiarów. InstalCAD 595,- netto Wymagania systemowe: Pentium III 500 MHz, 256 MB RAM, karta graficzna 32 MB 128 bit, CD-Rom. System operacyjny: Windows 2000/XP. 31

34 KOSZTORYSY Ceninwest Program Ceninwest pozwala kompleksowo i zgodnie z obowi¹zuj¹cymi przepisami oszacowaæ wartoœæ inwestycji obejmuj¹c¹ m.in. zakup dzia³ki, prace projektowe i przygotowawcze, budowê obiektów podstawowych, instalacji i wyposa ania. Jest narzêdziem przydatnym dla inwestorów, biur projektowych i biur kosztorysowych w celu ustalenia wartoœci kosztorysowej inwestycji oraz tworzenia kosztorysów i wycen metod¹ uproszczon¹ (zgodnie z rozporz¹dzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie okreœlenia metod i podstaw sporz¹dzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych okreœlonych w programie funkcjonalno-u ytkowym Dz.U. nr 130 poz. 1389). MO LIWOŒCI PROGRAMU: - obliczenie wartoœci planowanych kosztów robót budowlanych oraz wartoœci planowanych kosztów prac projektowych zgodnie z Rozporz¹dzeniem Ministra Infrastruktury z r., - sporz¹dzanie przedmiarów, - szeroko rozbudowane opcje wydruku umo liwiaj¹ce wprowadzanie w³asnego logo oraz modyfikacje strony tytu³owej, - mo liwoœæ korzystania z istniej¹cych baz cenowych np.: Bistyp, Sekocenbud, Orgbud, - mo liwoœæ tworzenia i modyfikowania w³asnych baz cenowych, - wysoka funkcjonalnoœæ i szybkoœæ sporz¹dzania kosztorysów, - u ycie mno ników i krotnoœci, - wyœwietlanie na bie ¹co wartoœci kosztorysu, - prosty i przyjazny interfejs u ytkownika, - mo liwoœæ wyboru podstawowych jednostek walutowych (z³, $,, ), a tak e modyfikacji zgodnie z kursem podanym przez u ytkownika, - wbudowany s³ownik kodów CPV, - mo liwoœæ zapisu kosztorysu w formacie RTF umo liwiaj¹cym odczyt w pakiecie Office, - mo liwoœæ podzia³u na fazy kosztorysu inwestycji. Ceninwest uwzglêdnia potrzeby i przyzwyczajenia wszystkich wykonawców kosztorysów: - dwa alternatywne widoki okna wpisywania danych: pierwszy zbli ony do wygl¹du Eksploratora Windows, drugi do wygl¹du tabeli programu Excel, - mo liwoœæ wczytywania najpopularniejszych baz cenowych dostêpnych na rynku (bez preferowania adnej z nich). Ceninwest 310,- netto Wymagania systemowe: Pentium III 500 MHz, 128 MB RAM, karta graficzna 16 MB, CD-Rom. System operacyjny: Windows 2000/XP. 32
