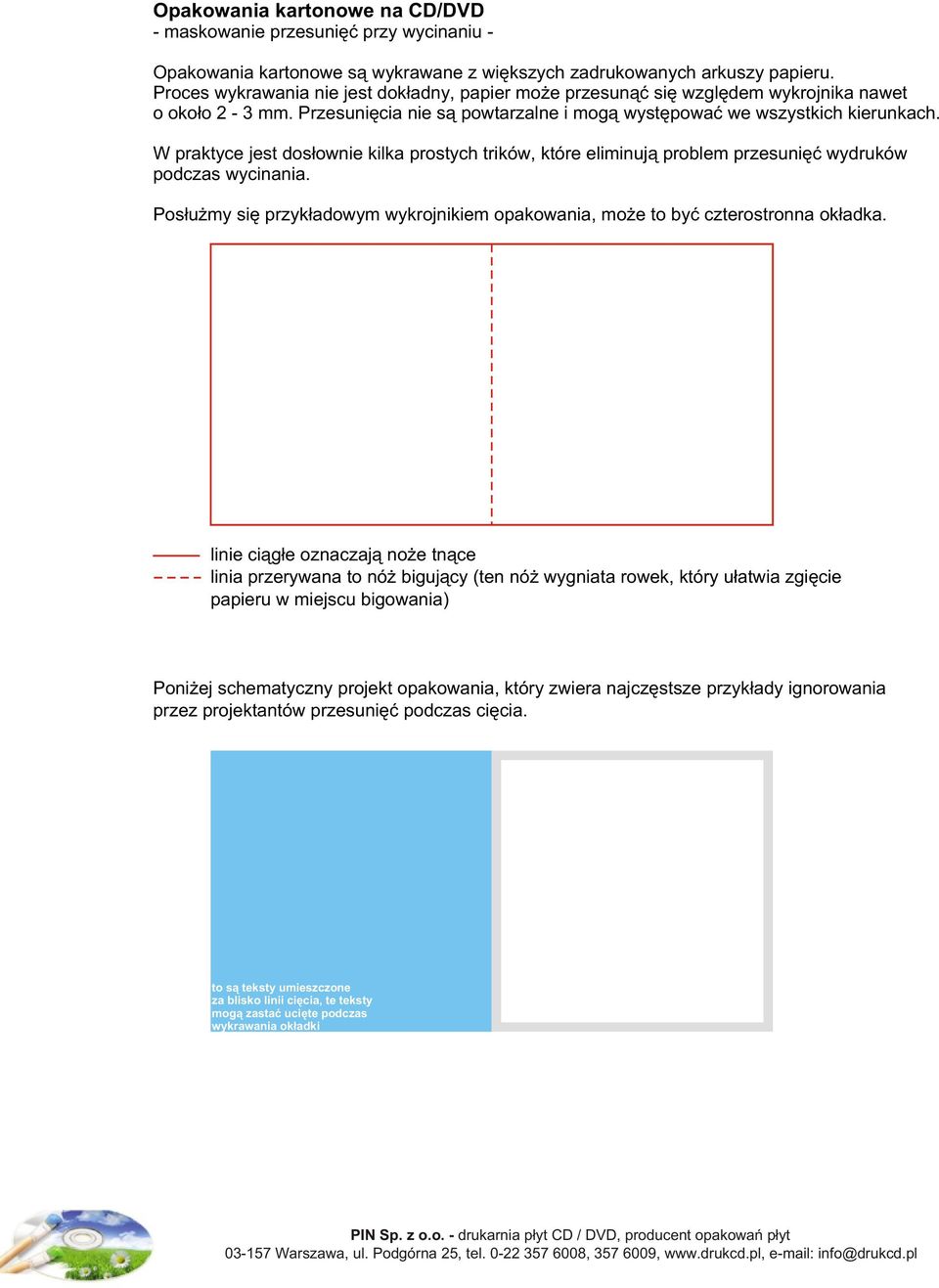

1 Opakowania kartonowe na CD/DVD - maskowanie przesuniêæ przy wycinaniu - Opakowania kartonowe s¹ wykrawane z wiêkszych zadrukowanych arkuszy papieru. Proces wykrawania nie jest dok³adny, papier mo e przesun¹æ siê wzglêdem wykrojnika nawet o oko³o 2-3 mm. Przesuniêcia nie s¹ powtarzalne i mog¹ wystêpowaæ we wszystkich kierunkach. W praktyce jest dos³ownie kilka prostych trików, które eliminuj¹ problem przesuniêæ wydruków. Pos³u my siê przyk³adowym wykrojnikiem opakowania, mo e to byæ czterostronna ok³adka. linie ci¹g³e oznaczaj¹ no e tn¹ce linia przerywana to nó biguj¹cy (ten nó wygniata rowek, który u³atwia zgiêcie papieru w miejscu bigowania) Poni ej schematyczny projekt opakowania, który zwiera najczêstsze przyk³ady ignorowania przez projektantów przesuniêæ podczas ciêcia.

2 Przy idealnym wyciêciu projektu wszystko jest w porz¹dku, niestety unikniêcie przesuniêæ nie jest mo liwe, a nawet drobne przesuniêcia znacz¹co wp³yn¹ na finalny wygl¹d ok³adki. Poni sze przyk³ady pokazuj¹ jak ok³adka bêdzie wygl¹da³a po przyciêciu z maksymalnymi dopuszczalnymi przesuniêciami. Na ilustracji poni ej wykrojnik jest przesuniêty do góry o 2 mm. Tu wykrojnik jest przesuniêty o 2 mm do góry i 2 mm w prawo.

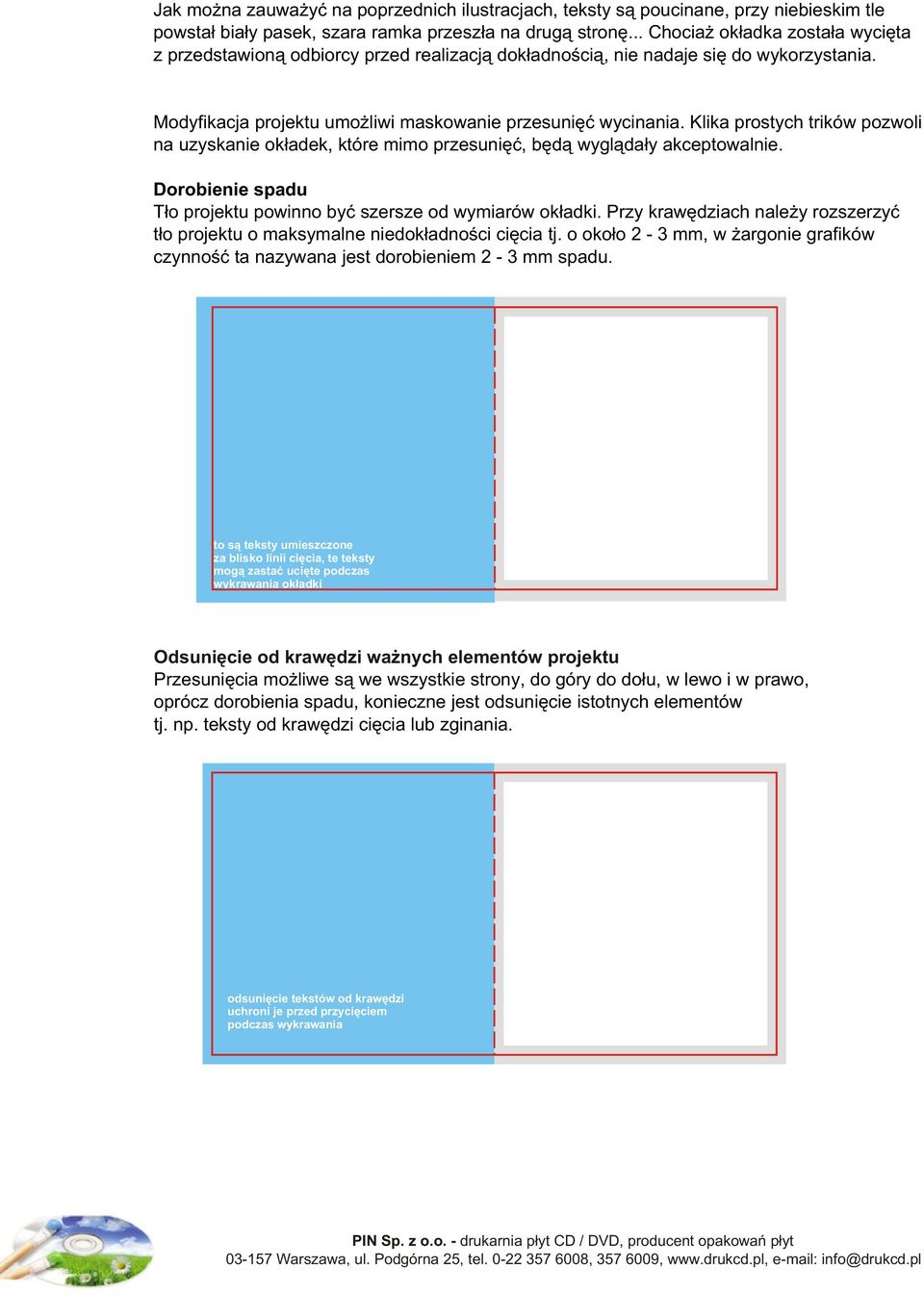

3 Jak mo na zauwa yæ na poprzednich ilustracjach, teksty s¹ poucinane, przy niebieskim tle powsta³ bia³y pasek, szara ramka przesz³a na drug¹ stronê... Chocia ok³adka zosta³a wyciêta z przedstawion¹ odbiorcy przed realizacj¹ dok³adnoœci¹, nie nadaje siê do wykorzystania. Modyfikacja projektu umo liwi maskowanie przesuniêæ wycinania. Klika prostych trików pozwoli na uzyskanie ok³adek, które mimo przesuniêæ, bêd¹ wygl¹da³y akceptowalnie. Dorobienie spadu T³o projektu powinno byæ szersze od wymiarów ok³adki. Przy krawêdziach nale y rozszerzyæ t³o projektu o maksymalne niedok³adnoœci ciêcia tj. o oko³o 2-3 mm, w argonie grafików czynnoœæ ta nazywana jest dorobieniem 2-3 mm spadu. Odsuniêcie od krawêdzi wa nych elementów projektu Przesuniêcia mo liwe s¹ we wszystkie strony, do góry do do³u, w lewo i w prawo, oprócz dorobienia spadu, konieczne jest odsuniêcie istotnych elementów tj. np. teksty od krawêdzi ciêcia lub zginania. podczas wykrawania

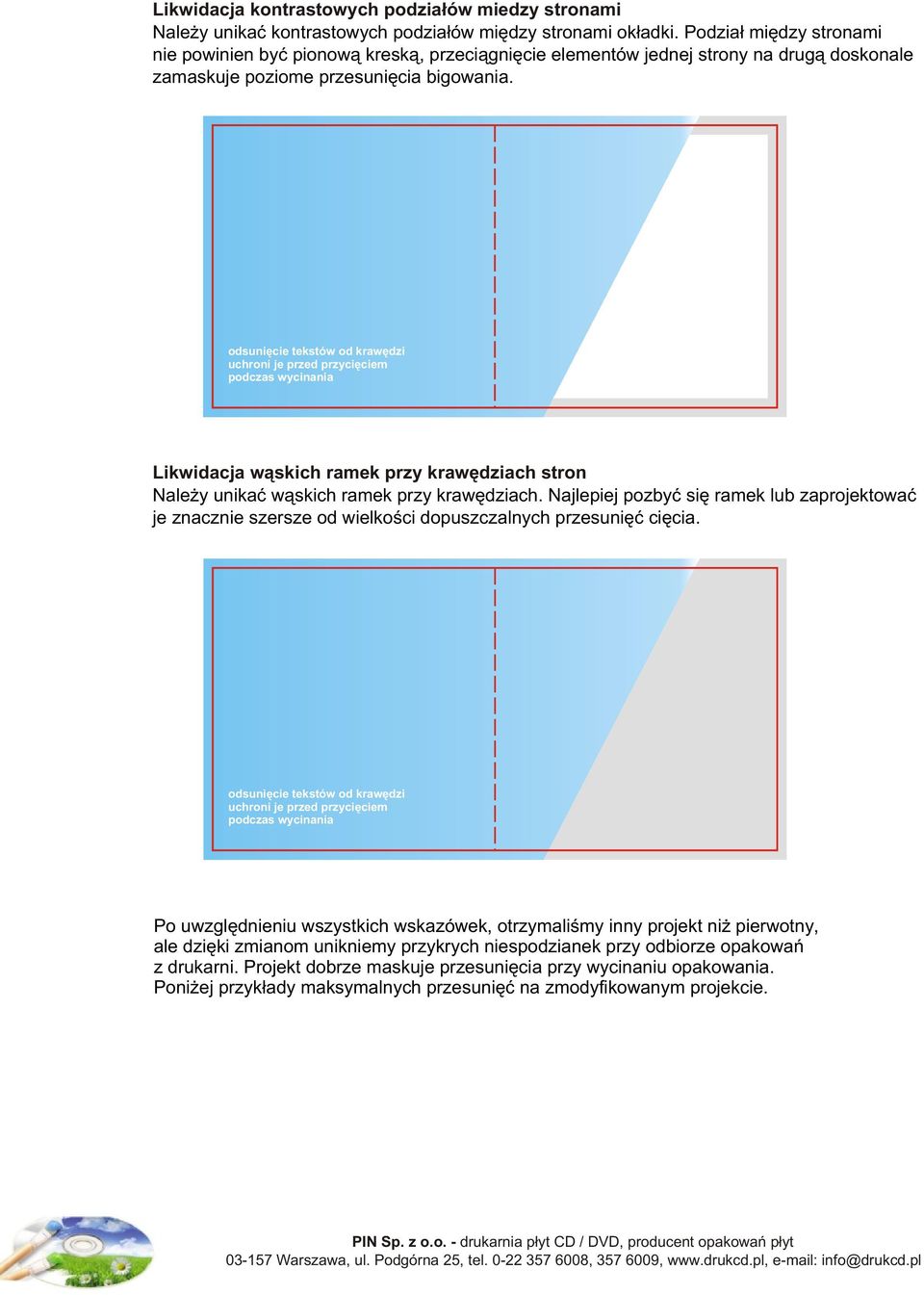

4 Likwidacja kontrastowych podzia³ów miedzy stronami Nale y unikaæ kontrastowych podzia³ów miêdzy stronami ok³adki. Podzia³ miêdzy stronami nie powinien byæ pionow¹ kresk¹, przeci¹gniêcie elementów jednej strony na drug¹ doskonale zamaskuje poziome przesuniêcia bigowania. Likwidacja w¹skich ramek przy krawêdziach stron Nale y unikaæ w¹skich ramek przy krawêdziach. Najlepiej pozbyæ siê ramek lub zaprojektowaæ je znacznie szersze od wielkoœci dopuszczalnych przesuniêæ ciêcia. Po uwzglêdnieniu wszystkich wskazówek, otrzymaliœmy inny projekt ni pierwotny, ale dziêki zmianom unikniemy przykrych niespodzianek przy odbiorze opakowañ z drukarni. Projekt dobrze maskuje przesuniêcia przy wycinaniu opakowania. Poni ej przyk³ady maksymalnych przesuniêæ na zmodyfikowanym projekcie.

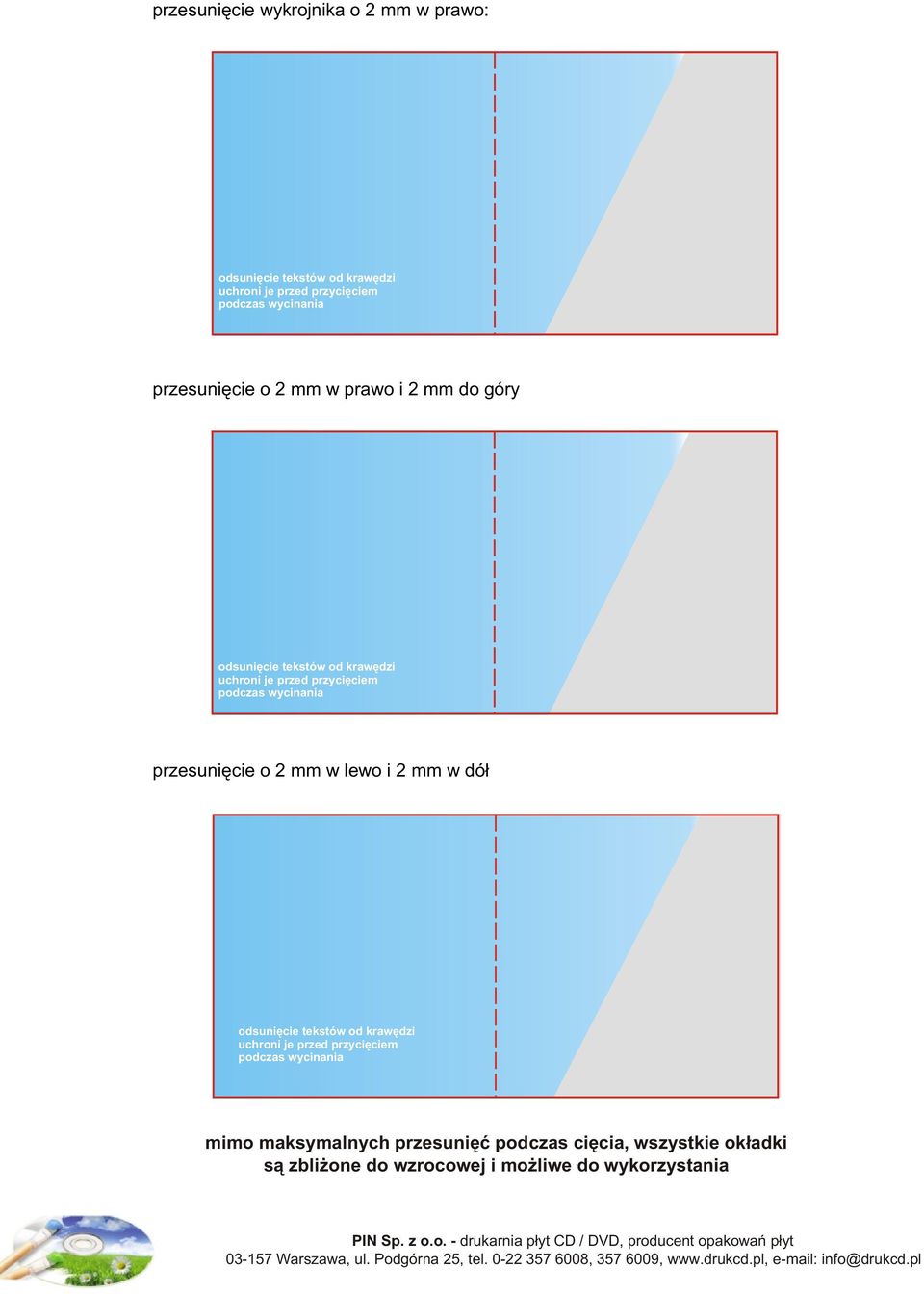

5 przesuniêcie wykrojnika o 2 mm w prawo: przesuniêcie o 2 mm w prawo i 2 mm do góry przesuniêcie o 2 mm w lewo i 2 mm w dó³ mimo maksymalnych przesuniêæ podczas ciêcia, wszystkie ok³adki s¹ zbli one do wzrocowej i mo liwe do wykorzystania
