1 MATERIAŁY I NARZĘDZIA DLA WARSZTATÓW SAMOCHODOWYCH KATALOG NAPRAWA I KONSERWACJA OGUMIENIA

2

3 SPIS TREŚCI MATERIAŁY NAPRAWCZE TIP TOP Łatki do dętek TIP TOP 3 Zestawy naprawcze TT TIP TOP 4-5 Zestawy naprawcze do sprzętu turystycznego TIP TOP 6 Łatki do opon TIP TOP 7 Kołki, korpusy do opon TIP TOP 8-9 Wkłady radialne TIP TOP Wkłady diagonalne TIP TOP Mieszanki gumowe TIP TOP Kleje i chemia TIP TOP MATERIAŁY NAPRAWCZE V-MAX Wkłady radialne V-MAX seria AZ Wkłady diagonalne V-MAX seria DZ 22 Wkłady radialne V-MAX seria A Wkłady diagonalne V-MAX seria D Mieszanki gumowe V-MAX 27 Klej na gorąco V-MAX 27 MATERIAŁY NAPRAWCZE TAP RAP Wkłady radialne czołowe TAP RAP 28 Wkłady radialne czołowe wzmacniające TAP RAP 29 Wkłady radialne boczne TAP RAP 30 Wkłady radialne uniwersalne TAP RAP 31 Wkłady radialne boczne wzmacniające TAP RAP 32 Wkłady boczne zabezpieczające TAP RAP 33 PŁYNY, FARBY I KREDA Płyn do lokalizacji przebić 34 Płyn uszczelniający do opon 34 Farba do opon 34 Kreda do opon 35 NARZĘDZIA DO NAPRAWY OGUMIENIA Ściernice Kamienie szlifierskie 39 Szczotki szlifierskie 40 Frezy Noże czaszowe i wykrojniki 43 Wałki szlifierskie i papier 44 Uchwyty do narzędzi Narzędzia ręczne Narzędzia pneumatyczne 50 Narzędzia elektryczne URZĄDZENIA DO NAPRAWY OGUMIENIA.. 56 Rozwieracze i stanowiska do naprawy Wanny 58 Termopresy i akcesoria Urządzenia do naprawy stopek i akcesoria 63 Urządzenia do wulkanizacji i akcesoria TABELE Tabela dozowania płynu uszczelniającego LOCK&SEAL 71 Tabela doboru łatek TIP TOP UP 72 Tabela doboru łatek TIP TOP Thermopress 72 Tabela doboru kołków TIP TOP Minicombi 72 Tabela doboru wkładów TIP TOP serii Tabela doboru wkładów TIP TOP serii Tabela doboru wkładów TIP TOP serii Tabela doboru wkładów TIP TOP serii PN 78 Tabela doboru wkładów TIP TOP serii PN EM 79 Tabela doboru wkładów TAP RAP Tabela cięć dla zastosowania wkładów TAP RAP CR 83 Tabela doboru wkładów V-MAX serii AZ i A Tabela doboru wkładów V-MAX serii DZ i D 87 Tabela doboru wkładów V-MAX serii D Prezentowana oferta ma charakter poglądowy. Cennik i pełna lista produktów dostępna na zapytanie klienta. / 2018, Lewor Sp. J.

4 2 Notatki LEWOR tel. +48 / , fax + 48 / lewor@lewor.pl

5 3 MATERIAŁY NAPRAWCZE TIP TOP Łatki do dętek TIP TOP Służą do szybkiej naprawy dętek technologią na zimno W połączeniu z klejem Tip Top do łatek dętkowych perfekcyjnie wulkanizują się z powierzchnią dętki Dzięki kilku warstwowej konstrukcji schodkowej, łata równomiernie rozciąga się we wszystkich kierunkach podczas pompowania dętki Wymiary (mm) Ilość w op. Łatka TIP TOP F0 do dętek ø Łatka TIP TOP F1 do dętek ø Łatka TIP TOP F2 do dętek x Łatka TIP TOP nr 0 do dętek ø Łatka TIP TOP nr 1 do dętek ø Łatka TIP TOP nr 2 do dętek ø Łatka TIP TOP nr 3 do dętek ø Łatka TIP TOP nr 4 do dętek ø Łatka TIP TOP nr 5 do dętek ø Łatka TIP TOP nr 6 do dętek ø Łatka TIP TOP nr 7 do dętek x Łatka TIP TOP nr 7b do dętek x 75 10

6 4 MATERIAŁY NAPRAWCZE TIP TOP Zestawy naprawcze TT TIP TOP Służą do szybkiej naprawy dętek i opon technologią na zimno W skład każdego zestawu wchodzą: łatki, klej, papierek ścierny i instrukcja Wszystko zapakowane w małym poręcznym pudełeczku, aby zawsze podczas wyprawy mieć zestaw naprawczy przy sobie Ilość w op. zbiorczym rower rower szosowy rower górski Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP TT 03 samoprzylepny Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP REP-SET Zestaw łatek TIP TOP REP&AIR

7 5 MATERIAŁY NAPRAWCZE TIP TOP Zestawy naprawcze TT TIP TOP Służą do szybkiej naprawy dętek i opon technologią na zimno W skład każdego zestawu wchodzą łatki, klej, papierek ścierny i instrukcja Wszystko zapakowane w małym poręcznym pudełeczku aby zawsze podczas wyprawy mieć zestaw naprawczy przy sobie Ilość w op. zbiorczym Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP TT Zestaw łatek TIP TOP TT Skład zestawów TT 01: 4 x łatka F1 1 x łatka F2 1 x klej 3g TT 05: 2 x łatka F1 1 x łatka F2 1 x łatka nr 0 1 x łatka F2 do opon 1 x klej 5g 2 x łyżka do demontażu opon TT 10: 4 x łatka nr 0 1 x łatka nr 7 1 x klej 5g TT 02: 6 x łatka F1 1 x łatka F2 1 x klej 5g TT 06: 2 x łatka F1 2 x łatka F2 2x łatka nr 1 1 x łatka F2 do opon 1 x klej 5g 2 x łyżka do demontażu opon 2 x nabój CO2 do pompowania 1 x adapter do nabojów CO2 1 x wkładka zaworu krótka 1 x wkładka zaworu rowerowego 1 x adapter zaworu samochodowego pompka rowerowa 1 x nakrętka z kołnierzem TT 11: 3 x łatka nr 0 3 x łatka nr 1 1 x łatka nr 7 1 x klej 5g TT 03: 6 x łatka samoprzylepna REP-SET: 3 x łatka wzmocniona ø 30 mm do opon 1 x klej BL 4g TT 12: 4 x łatka nr 1 2 x łatka nr 2 1 x łatka nr 3 1 x łatka nr 4 1 x łatka nr 7 1 x klej 10g TT 04: 4 x łatka F0 1 x łatka F2 1 x klej 3g REP&AIR: 1 x zestaw łatek TT 01 1 x poręczna mini pompka (155 mm długości / 20 mm średnicy) do zaworów SV (Presta), AV (Schrader)

8 6 MATERIAŁY NAPRAWCZE TIP TOP Zestawy naprawcze do sprzętu turystycznego TIP TOP Służą do szybkiej naprawy sprzętu turystycznego wykonanego z miękkiego PCV W skład każdego zestawu wchodzą łatki, klej, papierek ścierny i instrukcja Przeznaczenie: Ilość w op. zbiorczym Zestaw łatek TIP TOP Camplast Mini Zestaw łatek TIP TOP Camplast Maxi Taśma naprawcza TIP TOP Camplast 300x Skład zestawów Camplast Mini: 2 x łatka ø 35 mm 1 x łatka ø 45 mm 1 x łatka 73 x 38 mm 1 x klej Camping + Plastic 6g Camplast Maxi: 3 x łatka ø 35 mm 4 x łatka ø 45 mm 3 x łatka 73 x 38 mm 1 x taśma naprawcza 300x75 2 x klej Camping + Plastic 6g

9 7 MATERIAŁY NAPRAWCZE TIP TOP Łatki do opon TIP TOP Łatki UP do opon Uniwersalne łatki do naprawy małych uszkodzeń technologią na zimno Zastosowanie w oponach radialnych i diagonalnych Stosować z klejem TIP TOP BL Tabela doboru łatek UP na stronie 72 Wymiary (mm) Ilość w op. Łatka TIP TOP UP 3 do opon x Łatka TIP TOP UP 4,5 do opon x Łatka TIP TOP UP 6 do opon x Łatka TIP TOP UP 8 do opon x55 50 Łatka TIP TOP UP 10 do opon x Łatka TIP TOP UP 12 do opon * 63 x * posiada dodatkowe wzmocnienie Łatki Thermopress do opon Uniwersalne łatki do naprawy przebić gwoździowych technologią na gorąco Zastosowanie w oponach radialnych i diagonalnych samochodów osobowych Stosować z klejem TIP TOP MTR Łatki nr 100, 102 i 103 mogą także służyć do naprawy dętek na gorąco Tabela doboru łatek Thermopress na stronie 72 Wymiary (mm) Ilość w op. Łatka TIP TOP Thermopress nr ø Łatka TIP TOP Thermopress nr ø Łatka TIP TOP Thermopress nr ø Łatka TIP TOP Thermopress nr ø Łatka TIP TOP Thermopress nr x 55 20

10 8 MATERIAŁY NAPRAWCZE TIP TOP Kołki, korpusy do opon TIP TOP Kołki Minicombi Kołki do naprawy przebić gwoździowych w czole opony technologią na zimno Zastosowanie w oponach radialnych i diagonalnych Stosować z klejem TIP TOP BL Aluminiowy trzpień ułatwia wprowadzenie kołka w przygotowany otwór Dozwolony kąt przebicia 90 ± 10 Tabela doboru kołków Minicombi na stronie 72 Maks. ø uszkodzenia (mm) Ilość w op. Kołek TIP TOP Minicombi A ø3 50 Kołek TIP TOP Minicombi A 4, ø 4,5 40 Kołek TIP TOP Minicombi A ø6 40 Kołek TIP TOP Minicombi B ø8 20 Kołek TIP TOP Minicombi B ø Kołki Remastem Kołki do wypełniania cylindrycznych kanałów uszkodzeń w czole opony technologią na zimno Zastosowanie w oponach radialnych i diagonalnych Stosować z klejem TIP TOP BL Miejsce uszkodzenia należy zamknąć od wewnątrz łatką UP lub wkładem naprawczym Dozwolony kąt przebicia 90 ± 45 Maks. ø uszkodzenia (mm) Ilość w op ø6 60 Kołek TIP TOP Remastem ø8 60 Kołek TIP TOP Remastem ø Kołek TIP TOP Remastem ø Kołek TIP TOP Remastem 6

11 9 MATERIAŁY NAPRAWCZE TIP TOP Kołki, korpusy do opon TIP TOP Korpusy Sealastic Korpusy do doraźnej naprawy bezdętkowych opon diagonalnych bez konieczności demontażu opony Stosować z klejem TIP TOP BL Aby zapewnić trwałość naprawy miejsce uszkodzenia należy wzmocnić od wewnątrz wkładem PN Ilość w op. Korpus TIP TOP Sealastic TT Korpus TIP TOP Sealastic TT Korpusy Super Sealastic i Super Ras Korpusy do doraźnej naprawy bezdętkowych opon samochodów osobowych bez konieczności demontażu opony Zastosowanie w oponach radialnych (Super Ras) i diagonalnych (Super Sealastic) Stosować z klejem TIP TOP BL Ilość w op. Korpus TIP TOP Super Sealastic Korpus TIP TOP Super Ras Sznury naprawcze Sznury służą do doraźnej naprawy bezdętkowych opon bez konieczności demontażu z felgi Sznur TIP TOP Sealfix do opon osobowych (50 szt.) Sznur TIP TOP Sealfix do opon ciężarowych (25 szt.)

12 10 MATERIAŁY NAPRAWCZE TIP TOP Wkłady radialne TIP TOP Seria 100 Służą do naprawy opon radialnych technologią na zimno Stosować z klejem TIP TOP BL Tabela doboru wkładów serii 100 na stronie Liczba warstw kordu Wymiary szer. x dł. (mm) Ilość w op. Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x Wkład TIP TOP TL x 550 3

13 11 MATERIAŁY NAPRAWCZE TIP TOP wkłady serii 300 Wkłady radialne TIP TOP Seria 300 Służą do naprawy opon radialnych całostalowych technologią na zimno Wzmocnione kordem Stalowym Stosować z klejem TIP TOP BL Tabela doboru wkładów serii 300 na stronie 76 Wymiary szer. x dł. (mm) Ilość w op. Wkład TIP TOP 331 STEEL x Wkład TIP TOP 333 STEEL x Wkład TIP TOP 335 STEEL x Wkład TIP TOP 337 STEEL x Wkład TIP TOP 339 STEEL x Wkład TIP TOP 341 STEEL x Wkład TIP TOP 343 STEEL x 445 5

14 12 MATERIAŁY NAPRAWCZE TIP TOP wkłady serii 500 ciężarowe wkłady serii 500 rolnicze Wkłady radialne TIP TOP Seria 500 Służą do naprawy opon radialnych technologią na zimno Wzmocnione kordem Aramidowym Wysoka elastyczność zapewnia łatwe wklejanie w oponach niskoprofilowych Stosować z klejem TIP TOP BL Tabela doboru wkładów serii 500 na stronie 77 Wymiary szer. x dł. (mm) Ilość w op. Wkład TIP TOP 531 ARAMID x Wkład TIP TOP 533 ARAMID x Wkład TIP TOP 535 ARAMID x Wkład TIP TOP 537 ARAMID x Wkład TIP TOP 539 ARAMID x Wkład TIP TOP 541 ARAMID x Wkład TIP TOP 543 ARAMID x Wkład TIP TOP 581 ARAMID x Wkład TIP TOP 583 ARAMID x Wkład TIP TOP 585 ARAMID x Wkład TIP TOP 587 ARAMID x Wkład TIP TOP 589 ARAMID x 603 3

15 13 MATERIAŁY NAPRAWCZE TIP TOP Wkłady diagonalne TIP TOP Seria PN Służą do naprawy opon diagonalnych technologią na zimno Stosować z klejem TIP TOP BL Tabela doboru wkładów serii PN na stronie 78 Liczba warstw kordu Wymiary (mm) Ilość w op. Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN Wkład TIP TOP PN

16 14 MATERIAŁY NAPRAWCZE TIP TOP wkłady diagonalne PN EM Wkłady diagonalne TIP TOP Seria PN EM Służą do naprawy wielkogabarytowych opon diagonalnych technologią na zimno Wkłady + dodatkowo wzmocnione Wkłady S do naprawy uszkodzeń bocznych Stosować z klejem TIP TOP OTR Tabela doboru wkładów serii PN EM na stronie 79 Liczba warstw kordu Wymiary (mm) Ilość w op. Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM 056 S Wkład TIP TOP PN EM 056 S Wkład TIP TOP PN EM Wkład TIP TOP PN EM Wkład TIP TOP PN EM 058 S Wkład TIP TOP PN EM 058 S Wkład TIP TOP PN EM

17 15 MATERIAŁY NAPRAWCZE TIP TOP Mieszanki gumowe TIP TOP Mieszanka gumowa MTR Służy do wypełniania lejków uszkodzeń i ubytków gumy w oponach technologią na gorąco Temperatura wulkanizacji od 100 C do 160 C Temperatura podgrzewania maks. 80 C Twardość po wulkanizacji 55 ± 5 Shore A Stosować z klejem TIP TOP MTR Wymiary (mm) Mieszanka TIP TOP MTR 0,5 kg (0,8 mm) ,8 x 150 x 2500 Mieszanka TIP TOP MTR 1 kg (3 mm) x (3,0 x 30 x 2600) Mieszanka TIP TOP MTR 2,5 kg (1,2 mm) ,2 x 250 x 7200 Mieszanka TIP TOP MTR 5 kg (3 mm) ,0 x 500 x 2600 Mieszanka TIP TOP MTR 12 kg (8 mm) sznur Sznur ø 8 Mieszanka gumowa MTR-CR Służy do wypełniania lejków uszkodzeń i ubytków gumy w oponach technologią na gorąco Polecana szczególnie do napraw opon ciężarowych i wielkogabarytowych w strefie bieżnika Temperatura wulkanizacji od 100 C do 160 C Temperatura podgrzewania maks. 80 C Twardość po wulkanizacji 60 ± 5 Shore A Stosować z klejem TIP TOP MTR Wymiary (mm) Mieszanka TIP TOP MTR-CR 12 kg (8 mm) sznur Sznur ø 8 Mieszanka gumowa MTR do dublowania Służy do dublowania wkładów w procesie naprawy opon technologią na gorąco Temperatura wulkanizacji od 100 C do 160 C Stosować z klejem TIP TOP MTR Wymiary (mm) Mieszanka TIP TOP MTR 5 kg (1 mm) do dublowania ,0 x 500 x 8000

18 16 MATERIAŁY NAPRAWCZE TIP TOP , Mieszanki gumowe TIP TOP Mieszanka samowulkanizująca Służy do wypełniania lejków uszkodzeń i ubytków gumy w oponach technologią na zimno Dwuskładnikowa masa do zmieszania w proporcji 1:1 Stosować z klejem TIP TOP BL Opakowanie Mieszanka TIP TOP A+B 300g+300g g g Mieszanka TIP TOP A+B 650g+650g g g Mieszanka niebieska Przeznaczona do dublowania wkładów w procesie naprawy opon technologią na zimno Stosować z klejem TIP TOP BL Wymiary (mm) Mieszanka TIP TOP niebieska 2 kg ,8 x 250 x 8000 Mieszanka TIP TOP niebieska 5 kg ,8 x 500 x Mieszanka czyszcząca Służy do czyszczenia ekstrudera Wymiary (mm) Guma czyszcząca TIP TOP T2 1kg x (3,0 x 20 x 3000) Guma czyszcząca TIP TOP T2 6kg Sznur ø 8 Folia termoodporna W procesie naprawy na gorąco chroni nakładki tkaninowo-gumowe i worki z granulatem Zapobiega przed przyklejaniem się do naprawianego miejsca w oponie Wymiary (mm) Folia TIP TOP thermopress 160x75 (1000 szt.) x 75 Folia TIP TOP thermopress 500x300 (10 szt.) x 300

19 17 MATERIAŁY NAPRAWCZE TIP TOP Kleje i chemia TIP TOP Klej do łatek dętkowych Płyn wulkanizacyjny do naprawy dętek technologią na zimno Perfekcyjnie łączy łatki dętkowe, podstawy zaworowe i łączniki zaworów z powierzchnią dętki Opakowanie Ilość w op. Klej TIP TOP 3g do łatek dętkowych tubka 50 Klej TIP TOP 5g do łatek dętkowych tubka 50 Klej TIP TOP 10g do łatek dętkowych tubka 50 Klej TIP TOP 25g do łatek dętkowych tubka 25 Klej TIP TOP 50g do łatek dętkowych tubka 25 Klej TIP TOP 175g do łatek dętkowych puszka 25 Klej TIP TOP 500g do łatek dętkowych puszka 10 Klej do opon Special Cement BL Płyn wulkanizacyjny do naprawy opon technologią na zimno Perfekcyjnie łączy materiały naprawcze TIP TOP z powierzchnią opony Opakowanie Ilość w op. Klej TIP TOP BL 4g tubka 50 Klej TIP TOP BL 12g tubka 50 Klej TIP TOP BL 30g tubka 25 Klej TIP TOP BL 70g tubka 25 Klej TIP TOP BL 225g puszka 25 Klej TIP TOP BL 650g puszka 10 Klej TIP TOP BL 4kg kanister 1

20 18 MATERIAŁY NAPRAWCZE TIP TOP Kleje i chemia TIP TOP Klej do opon Special Cement OTR Płyn wulkanizacyjny do naprawy wielkogabarytowych opon technologią na zimno Perfekcyjnie łączy wkłady naprawcze TIP TOP z powierzchnią opony W porównaniu z klejem TIP TOP BL charakteryzuje się dłuższym czasem schnięcia Opakowanie Ilość w op. Klej TIP TOP OTR 650g puszka 10 Klej TIP TOP OTR 4 kg kanister 1 Klej na gorąco MTR Solution Płyn wulkanizacyjny do naprawy opon technologią na gorąco Temperatura wulkanizacji od 100 C do 160 C Do zastosowania z mieszankami gumowymi TIP TOP Opakowanie Ilość w op. Klej TIP TOP MTR 350g puszka 10 Klej TIP TOP MTR 700g puszka 10 Klej TIP TOP MTR 4,5 kg kanister 1 Klej do sprzętu turystycznego Klej przeznaczony do naprawy sprzętu turystycznego wykonanego z miękkiego PCV Zapewnia wytrzymałość do 60 C Do zastosowania z taśmą naprawczą TIP TOP Camplast Opakowanie Ilość w op. Klej TIP TOP Camping + Plastic 6g tubka 50 Klej TIP TOP Camping + Plastic 80g puszka 1

21 19 MATERIAŁY NAPRAWCZE TIP TOP Kleje i chemia TIP TOP Uszczelniacz Innerliner Sealer Płyn uszczelniający wewnętrzną gazoszczelną warstwę gumy w oponach bezdętkowych Stosuje się na wyszorstkowane miejsca naprawy nie przykryte wkładem Opakowanie Ilość w op. Płyn uszczelniający TIP TOP Innerliner Sealer 175g puszka 25 Płyn uszczelniający TIP TOP Innerliner Sealer 650g puszka 10 Płyn uszczelniający TIP TOP Innerliner Sealer 4 kg kanister 1 Płyn szorstkujący Liquid Buffer Przeznaczony do chemicznego szorstkowania powierzchni dętki Można także stosować w procesie naprawy opon jako wstępne oczyszczenie przed szorstkowaniem mechanicznym Opakowanie Ilość w op. Płyn szorstkujący TIP TOP Liquid Buffer 500ml spray spray 12 Płyn szorstkujący TIP TOP Liquid Buffer 1000ml puszka 10 Płyn szorstkujący TIP TOP Liquid Buffer 5l kanister 1

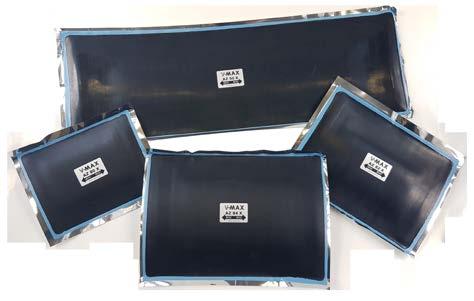

22 20 MATERIAŁY NAPRAWCZE V-MAX Wkłady radialne V-MAX Seria AZ Służą do naprawy opon radialnych technologią na zimno Wzmocnione kordem poliamidowym ułożonym w sposób minimalizujący wybrzuszenia w miejscu naprawy Stosować z klejem TIP TOP BL Tabela doboru wkładów serii AZ na stronie Liczba warstw kordu Wymiary szer. x dł. (mm) Ilość w op. Wkład V-MAX AZ 10 X radialny x Wkład V-MAX AZ 12 X radialny x Wkład V-MAX AZ 14 X radialny x Wkład V-MAX AZ 15 X radialny x Wkład V-MAX AZ 20 X radialny x Wkład V-MAX AZ 22 X radialny x Wkład V-MAX AZ 24 X radialny x Wkład V-MAX AZ 25 X radialny x Wkład V-MAX AZ 26 X radialny x Wkład V-MAX AZ 28 X radialny x Wkład V-MAX AZ 35 X radialny x Wkład V-MAX AZ 40 X radialny x Wkład V-MAX AZ 42 X radialny x Wkład V-MAX AZ 44 X radialny x Wkład V-MAX AZ 45 X radialny x Wkład V-MAX AZ 46 X radialny x

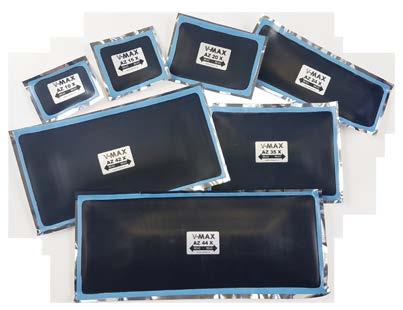

23 21 MATERIAŁY NAPRAWCZE V-MAX Wkłady radialne V-MAX Seria AZ Służą do naprawy opon radialnych technologią na zimno Wzmocnione kordem poliamidowym ułożonym w sposób minimalizujący wybrzuszenia w miejscu naprawy Stosować z klejem TIP TOP BL Tabela doboru wkładów serii AZ na stronie Liczba warstw kordu Wymiary szer. x dł. (mm) Ilość w op. Wkład V-MAX AZ 50 X radialny x Wkład V-MAX AZ 52 X radialny x Wkład V-MAX AZ 55 X radialny x Wkład V-MAX AZ 65 X radialny x Wkład V-MAX AZ 80 X radialny x Wkład V-MAX AZ 82 X radialny x Wkład V-MAX AZ 84 X radialny x Wkład V-MAX AZ 86 X radialny x Wkład V-MAX AZ 88 X radialny x Wkład V-MAX AZ 90 X radialny x 540 3

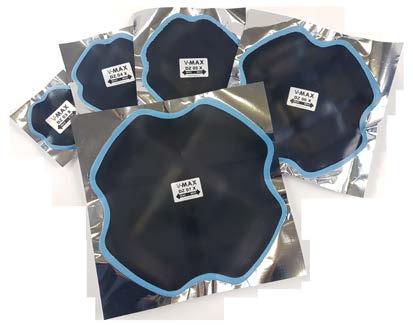

24 22 MATERIAŁY NAPRAWCZE V-MAX Wkłady diagonalne V-MAX Seria DZ Służą do naprawy opon diagonalnych technologią na zimno Wzmocnione kordem poliamidowym Stosować z klejem TIP TOP BL Tabela doboru wkładów serii DZ na stronie 87 Liczba warstw kordu Wymiary (mm) Ilość w op. Wkład V-MAX DZ 03 X diagonalny Wkład V-MAX DZ 04 X diagonalny Wkład V-MAX DZ 05 X diagonalny Wkład V-MAX DZ 06 X diagonalny Wkład V-MAX DZ 07 X diagonalny Wkład V-MAX DZ 08 X diagonalny Wkład V-MAX DZ 09 X diagonalny

25 23 MATERIAŁY NAPRAWCZE V-MAX Wkłady radialne V-MAX Seria A Służą do naprawy opon radialnych technologią na gorąco Temperatura wulkanizacji od 105 C do 155 C Wzmocnione kordem poliamidowym ułożonym w sposób minimalizujący wybrzuszenia w miejscu naprawy Posiadają warstwę gumy podkładowej X (na zamówienie wkłady bez gumy podkładowej Y ) Wkłady + dodatkowo wzmocnione Stosować z klejem V-MAX K1 Tabela doboru wkładów serii A na stronie Liczba warstw kordu Wymiary szer. x dł. (mm) Ilość w op. Wkład V-MAX A 10 X radialny x Wkład V-MAX A 10+ X radialny x Wkład V-MAX A 12 X radialny x Wkład V-MAX A 12+ X radialny x Wkład V-MAX A 14 X radialny x Wkład V-MAX A 15 X radialny x Wkład V-MAX A 15+ X radialny x Wkład V-MAX A 20 X radialny x Wkład V-MAX A 20+ X radialny x Wkład V-MAX A 22 X radialny x Wkład V-MAX A 22+ X radialny x Wkład V-MAX A 24 X radialny x Wkład V-MAX A 24+ X radialny x Wkład V-MAX A 25 X radialny x Wkład V-MAX A 26 X radialny x Wkład V-MAX A 28 X radialny x Wkład V-MAX A 35 X radialny x Wkład V-MAX A 35+ X radialny x Wkład V-MAX A 40 X radialny x Wkład V-MAX A 40+ X radialny x Wkład V-MAX A 42 X radialny x Wkład V-MAX A 42+ X radialny x Wkład V-MAX A 44 X radialny x Wkład V-MAX A 44+ X radialny x Wkład V-MAX A 45 X radialny x Wkład V-MAX A 45+ X radialny x Wkład V-MAX A 46 X radialny x Wkład V-MAX A 46+ X radialny x

26 24 MATERIAŁY NAPRAWCZE V-MAX Wkłady radialne V-MAX Seria A Służą do naprawy opon radialnych technologią na gorąco Temperatura wulkanizacji od 105 C do 155 C Wzmocnione kordem poliamidowym ułożonym w sposób minimalizujący wybrzuszenia w miejscu naprawy Posiadają warstwę gumy podkładowej X (na zamówienie wkłady bez gumy podkładowej Y ) Wkłady + dodatkowo wzmocnione Stosować z klejem V-MAX K1 Tabela doboru wkładów serii A na stronie Liczba warstw kordu Wymiary szer. x dł. (mm) Ilość w op. Wkład V-MAX A 50 X radialny x Wkład V-MAX A 50+ X radialny x Wkład V-MAX A 52 X radialny x Wkład V-MAX A 52+ X radialny x Wkład V-MAX A 55 X radialny x Wkład V-MAX A 55+ X radialny x Wkład V-MAX A 56 X radialny x Wkład V-MAX A 56+ X radialny x Wkład V-MAX A 65 X radialny x Wkład V-MAX A 65+ X radialny x Wkład V-MAX A 68 X radialny x Wkład V-MAX A 68+ X radialny x Wkład V-MAX A 75 X radialny x Wkład V-MAX A 75+ X radialny x Wkład V-MAX A 80 X radialny x Wkład V-MAX A 80+ X radialny x Wkład V-MAX A 82 X radialny x Wkład V-MAX A 82+ X radialny x Wkład V-MAX A 84 X radialny x Wkład V-MAX A 84+ X radialny x Wkład V-MAX A 85 X radialny x Wkład V-MAX A 85+ X radialny x Wkład V-MAX A 86 X radialny x Wkład V-MAX A 86+ X radialny x Wkład V-MAX A 88 X radialny x Wkład V-MAX A 88+ X radialny x Wkład V-MAX A 90 X radialny x Wkład V-MAX A 90+ X radialny x 540 3

27 25 MATERIAŁY NAPRAWCZE V-MAX Wkłady diagonalne V-MAX Seria D Służą do naprawy opon diagonalnych technologią na gorąco Temperatura wulkanizacji od 105 C do 155 C Wzmocnione kordem poliamidowym Posiadają warstwę gumy podkładowej X (na zamówienie wkłady bez gumy podkładowej Y ) Wkłady S tylko do naprawy uszkodzeń bocznych Stosować z klejem V-MAX K1 Tabela doboru wkładów serii D na stronie 87 Liczba warstw kordu Wymiary (mm) Ilość w op. Wkład V-MAX D 03 X diagonalny Wkład V-MAX D 04 X diagonalny Wkład V-MAX D 05 X diagonalny Wkład V-MAX D 06 X diagonalny Wkład V-MAX D 06S X diagonalny Wkład V-MAX D 07 X diagonalny Wkład V-MAX D 07S X diagonalny Wkład V-MAX D 08 X diagonalny Wkład V-MAX D 08S X diagonalny Wkład V-MAX D 09 X diagonalny Wkład V-MAX D 09S X diagonalny Wkład V-MAX D 10 X diagonalny Wkład V-MAX D 020 X diagonalny Wkład V-MAX D 021 X diagonalny Wkład V-MAX D 022 X diagonalny Wkład V-MAX D 023 X diagonalny Wkład V-MAX D 024 X diagonalny Wkład V-MAX D 025 X diagonalny Wkład V-MAX D 040 X diagonalny Wkład V-MAX D 041 X diagonalny Wkład V-MAX D 042 X diagonalny

28 26 MATERIAŁY NAPRAWCZE V-MAX Wkłady diagonalne V-MAX Seria D 050 Służą do naprawy opon diagonalnych technologią na gorąco Temperatura wulkanizacji od 105 C do 155 C Wzmocnione kordem poliamidowym Specjalna budowa wkładów minimalizuje możliwość odrywania od powierzchni opony jak i efekt pękania samego wkładu (w szczególności na końcówkach między poszczególnymi warstwami kordu) Posiadają warstwę gumy podkładowej X (na zamówienie wkłady bez gumy podkładowej Y ) Wkłady + dodatkowo wzmocnione Wkłady S tylko do naprawy uszkodzeń bocznych Stosować z klejem V-MAX K1 Tabela doboru wkładów serii D 050 na stronie 88 Liczba warstw kordu Wymiary (mm) Ilość w op. Wkład V-MAX D 050 X diagonalny Wkład V-MAX D 050S X diagonalny Wkład V-MAX D 050+ X diagonalny Wkład V-MAX D 050+S X diagonalny Wkład V-MAX D 052 X diagonalny Wkład V-MAX D 052S X diagonalny Wkład V-MAX D 052+ X diagonalny Wkład V-MAX D 052+S X diagonalny Wkład V-MAX D 054 X diagonalny Wkład V-MAX D 054S X diagonalny Wkład V-MAX D 054+ X diagonalny Wkład V-MAX D 054+S X diagonalny Wkład V-MAX D 056 X diagonalny Wkład V-MAX D 056+ X diagonalny Wkład V-MAX D 058 X diagonalny Wkład V-MAX D 058+ X diagonalny Wkład V-MAX D 060 X diagonalny

29 27 MATERIAŁY NAPRAWCZE V-MAX Mieszanki gumowe V-MAX Temperatura wulkanizacji od 105 C do 155 C Temperatura podgrzewania maks. 80 C Stosować z klejem V-MAX K1 Mieszanka SR Służy do wypełniania lejków uszkodzeń i ubytków gumy w oponach technologią na gorąco Do zastosowania w strefie bocznej we wszystkich typach opon Do zastosowania w strefie czołowej i barkowej w oponach osobowych i dostawczych Twardość po wulkanizacji 63 ± 5 Shore A Wymiary (mm) Mieszanka V-MAX SR sznur 5 kg (8 mm) Sznur ø 8 Mieszanka V-MAX SR sznur 10 kg (8 mm) Sznur ø 8 Mieszanka TR Służy do wypełniania lejków uszkodzeń i ubytków gumy w oponach technologią na gorąco Polecana szczególnie do napraw opon ciężarowych i wielkogabarytowych w strefie bieżnika Twardość po wulkanizacji 67 ± 5 Shore A Wymiary (mm) Mieszanka V-MAX TR sznur 5 kg (8 mm) Sznur ø 8 Mieszanka V-MAX TR sznur 10 kg (8 mm) Sznur ø 8 Mieszanka S Przeznaczona do podklejania wkładów naprawczych bez warstwy aktywnej w naprawach technologią na gorąco Służy także jako bufor łączący naprawianą oponę z mieszankami typu SR i TR przy naprawie dużych uszkodzeń w oponach ciężarowych i wielkogabarytowych Twardość po wulkanizacji 50 ± 5 Shore A Wymiary (mm) Mieszanka V-MAX S rolka 2 kg (1 mm) ,0 x 400 Klej na gorąco V-MAX Klej K1 Służy do wulkanizacji połączeń technologią na gorąco Przeznaczony także do połączeń guma-metal w przypadku łączenia gum z osnową czy oplataniem w stopce opony Temperatura wulkanizacji od 105 C do 155 C Do zastosowania z wkładami i mieszankami gumowymi V-MAX oraz z wkładami TAP RAP Opakowanie Klej V-MAX K1 1 L puszka Klej V-MAX K1 20 L puszka

30 28 MATERIAŁY NAPRAWCZE TAP RAP strefa stosowania Wkłady radialne czołowe TAP RAP Seria C i MC Służą do naprawy opon radialnych w części czołowej technologią na gorąco Temperatura wulkanizacji od 110 C do 160 C Wzmocnione kordem tekstylnym lub stalowym Posiadają warstwę gumy podkładowej (na zamówienie wkłady bez gumy podkładowej SS oraz niezwulkanizowane NV ) Przy dużych uszkodzeniach wzmocnić dodatkowo wkładem serii BC Stosować z klejem V-MAX K1 Tabela doboru wkładów radialnych TAP RAP na stronie Liczba warstw kordu Wymiary Tekstylnego Stalowego szer. x dł. (mm) Ilość w op. Wkład TAP RAP C001 czołowy x Wkład TAP RAP C000 czołowy x Wkład TAP RAP C00 czołowy x Wkład TAP RAP C0 czołowy x Wkład TAP RAP C1 czołowy x Wkład TAP RAP MC2 czołowy x Wkład TAP RAP MC3 czołowy x Wkład TAP RAP MC4 czołowy x Wkład TAP RAP MC5 czołowy x Wkład TAP RAP MC6 czołowy x Wkład TAP RAP MC7 czołowy x Wkład TAP RAP MC8 czołowy x Wkład TAP RAP MC9 czołowy x Wkład TAP RAP MC10 czołowy x 790 1

31 29 MATERIAŁY NAPRAWCZE TAP RAP strefa stosowania Wkłady radialne czołowe wzmacniające TAP RAP Seria BC Służą do naprawy opon radialnych w części czołowej technologią na gorąco Temperatura wulkanizacji od 110 C do 160 C Wykonane z kordu stalowego służą jako wzmocnienie dużych uszkodzeń naprawianych wkładem serii MC Do zastosowania zarówno wewnątrz jak i na zewnątrz opony w miejscach o dużym ubytku kordu stalowego Wkłady tej serii można przycinać do wielkości uszkodzenia Stosować z klejem V-MAX K1 Tabela doboru wkładów radialnych TAP RAP na stronie Liczba warstw kordu stalowego Grubość linki (mm) Wymiary szer. x dł. (mm) Ilość w op. Wkład TAP RAP BC2 czołowy wzmacniający ,2 360 x Wkład TAP RAP BC3 czołowy wzmacniający ,2 360 x Wkład TAP RAP BC4 czołowy wzmacniający ,2 360 x Wkład TAP RAP BC5 czołowy wzmacniający ,2 360 x Wkład TAP RAP BC6 czołowy wzmacniający ,2 360 x Wkład TAP RAP BC7 czołowy wzmacniający ,2 360 x Wkład TAP RAP BC8 czołowy wzmacniający ,3 330 x Wkład TAP RAP BC9 czołowy wzmacniający ,3 330 x Wkład TAP RAP BC10 czołowy wzmacniający ,3 330 x Wkład TAP RAP BCXL czołowy wzmacniający ,2 360 x Wkład TAP RAP BCI czołowy wzmacniający ,3 330 x Wkład TAP RAP BCE czołowy wzmacniający ,3 290 x

32 30 MATERIAŁY NAPRAWCZE TAP RAP strefa stosowania Wkłady radialne boczne TAP RAP Seria F Służą do naprawy opon radialnych w części bocznej i barkowej technologią na gorąco Temperatura wulkanizacji od 110 C do 160 C Wzmocnione kordem tekstylnym ułożonym w sposób minimalizujący wybrzuszenia w miejscu naprawy Posiadają warstwę gumy podkładowej (na zamówienie wkłady bez gumy podkładowej SS oraz niezwulkanizowane NV ) Do zastosowania przy małych uszkodzeniach (maks. do 3 uszkodzonych linek stalowych) Stosować z klejem V-MAX K1 Tabela doboru wkładów radialnych TAP RAP na stronie Liczba warstw kordu tekstylnego Wymiary szer. x dł. (mm) Ilość w op. Wkład TAP RAP F000 boczny x Wkład TAP RAP F00 boczny x Wkład TAP RAP F0 boczny x Wkład TAP RAP F0SP boczny x Wkład TAP RAP F1 boczny x Wkład TAP RAP F2 boczny x Wkład TAP RAP F3 boczny x Wkład TAP RAP F4 boczny x Wkład TAP RAP F5 boczny x Wkład TAP RAP F6 boczny x Wkład TAP RAP F7 boczny x Wkład TAP RAP F8 boczny x Wkład TAP RAP F9 boczny x Wkład TAP RAP F10 boczny x Wkład TAP RAP F11 boczny x Wkład TAP RAP F12 boczny x Wkład TAP RAP F13 boczny x

33 31 MATERIAŁY NAPRAWCZE TAP RAP strefa stosowania Wkłady radialne uniwersalne TAP RAP Seria U Służą do naprawy opon radialnych w części bocznej, barkowej i czołowej technologią na gorąco Temperatura wulkanizacji od 110 C do 160 C Wzmocnione kordem tekstylnym ułożonym w sposób minimalizujący wybrzuszenia w miejscu naprawy Posiadają warstwę gumy podkładowej (na zamówienie wkłady bez gumy podkładowej SS oraz niezwulkanizowane NV ) Do zastosowania przy małych uszkodzeniach (maks. do 4 uszkodzonych linek stalowych) Stosować z klejem V-MAX K1 Tabela doboru wkładów radialnych TAP RAP na stronie Liczba warstw kordu tekstylnego Wymiary szer.1 (szer.2) x dł. (mm) Ilość w op. Wkład TAP RAP U1 uniwersalny (80) x Wkład TAP RAP U2 uniwersalny (102) x Wkład TAP RAP U3 uniwersalny (104) x Wkład TAP RAP U4 uniwersalny (108) x Wkład TAP RAP U5 uniwersalny (112) x Wkład TAP RAP U6 uniwersalny (127) x Wkład TAP RAP U7 uniwersalny (130) x Wkład TAP RAP U8 uniwersalny (144) x Wkład TAP RAP U9 uniwersalny (177) x Wkład TAP RAP U10 uniwersalny (186) x Wkład TAP RAP U11 uniwersalny (208) x Wkład TAP RAP U12 uniwersalny (230) x Wkład TAP RAP U13 uniwersalny (305) x

34 32 MATERIAŁY NAPRAWCZE TAP RAP strefa stosowania Wkłady radialne boczne wzmacniające TAP RAP Seria CR Służą do naprawy opon radialnych w części bocznej i barkowej technologią na gorąco Temperatura wulkanizacji od 110 C do 160 C Wykonane z kordu stalowego Do zastosowania tylko z wkładami serii P przy dużych uszkodzeniach (powyżej 3 uszkodzonych linek stalowych) Stosować z klejem V-MAX K1 Tabela doboru wkładów radialnych TAP RAP na stronie Liczba warstw kordu stalowego Grubość linek Wymiary szer.1 (szer.2) x dł. (mm) Ilość w op. Wkład TAP RAP CR1 boczny wzmacniający ,2 150 (230) x Wkład TAP RAP CR2 boczny wzmacniający ,2 150 (240) x Wkład TAP RAP CR3 boczny wzmacniający ,2 150 (260) x Wkład TAP RAP CR4 boczny wzmacniający ,2 150 (260) x Wkład TAP RAP CR5 boczny wzmacniający ,2 165 (285) x Wkład TAP RAP CR5+ boczny wzmacniający ,2 195 (285) x Wkład TAP RAP CR6 boczny wzmacniający ,3 165 (300) x Wkład TAP RAP CR6+ boczny wzmacniający ,3 195 (300) x Wkład TAP RAP CR7 boczny wzmacniający ,3 135 (230) x Wkład TAP RAP CR7+ boczny wzmacniający ,3 180 (230) x Wkład TAP RAP CR8 boczny wzmacniający ,3 160 (285) x Wkład TAP RAP CR8+ boczny wzmacniający ,3 210 (285) x Wkład TAP RAP CR9 boczny wzmacniający ,3 170 (290) x Wkład TAP RAP CR9+ boczny wzmacniający ,3 215 (290) x

35 33 MATERIAŁY NAPRAWCZE TAP RAP strefa stosowania Wkłady boczne zabezpieczające TAP RAP Seria P Służą do naprawy opon w części bocznej i barkowej technologią na gorąco Temperatura wulkanizacji od 110 C do 160 C Wykonane z kauczuku butylowego Posiadają warstwę gumy podkładowej (na zamówienie wkłady bez gumy podkładowej SS oraz niezwulkanizowane NV ) Zabezpieczają wkłady serii CR przed utlenianiem i odtwarzają gazoszczelność w oponie Oznaczenia AA, A, B i C oznaczają wzrost szerokości Stosować z klejem V-MAX K1 Tabela doboru wkładów radialnych TAP RAP na stronie Wymiary szer.1 (szer.2) x dł. (mm) Ilość w op. Wkład TAP RAP P1A boczny zabezpieczający (65) x Wkład TAP RAP P1B boczny zabezpieczający (110) x Wkład TAP RAP P2AA boczny zabezpieczający (55) x Wkład TAP RAP P2A boczny zabezpieczający (90) x Wkład TAP RAP P2B boczny zabezpieczający (135) x Wkład TAP RAP P3AA boczny zabezpieczający (70) x Wkład TAP RAP P3A boczny zabezpieczający (105) x Wkład TAP RAP P3B boczny zabezpieczający (160) x Wkład TAP RAP P4A boczny zabezpieczający (115) x Wkład TAP RAP P4B boczny zabezpieczający (165) x Wkład TAP RAP P4C boczny zabezpieczający (250) x Wkład TAP RAP P5A boczny zabezpieczający (140) x Wkład TAP RAP P5B boczny zabezpieczający (205) x Wkład TAP RAP P5C boczny zabezpieczający (260) x 840 1

36 34 PŁYNY, FARBY I KREDA Płyn do lokalizacji przebić Płyn tworzący szczelny mikrofilm o wysokich właściwościach pieniących Dzięki trwałej pianie wykrywa nawet mikro pęknięcia Koncentrat do rozcieńczania z wodą w stosunku 1:8 Płyn do lokalizacji nieszczelności LE LEACK DETECTOR 236 ml Płyn uszczelniający do opon Środek uszczelniający przebicia w oponach do uszkodzenia maks. 14 mm w części czołowej Produkt wodorozcieńczalny do zastosowania profilaktycznego w kołach maszyn budowlanych, rolniczych i wózków widłowych Tabela dozowania płynu Lock&Seal na stronie 71 Płyn uszczelniający do opon LE LOCK&SEAL 5 l A Płyn uszczelniający do opon LE LOCK&SEAL 10 l Pompka do dozowania płunu LE LOCK&SEAL Farba do opon Preparat posiadający właściwości konserwujące i regenerujące, opóźniające procesy starzenia gumy Nadaje oponom naturalny czarny, matowy kolor Skutecznie pokrywa zabrudzenia i mikropęknięcia Koncentrat do rozcieńczania z wodą w stosunku 1:3 nanosząc pędzlem, 1:5 nanosząc pistoletem do malowania Farba do opon Total Black 1 l Farba do opon Total Black 5 l

37 35 PŁYNY, FARBY I KREDA Kreda do opon Profesjonalne kredy do opisywania opon i dętek Dzięki właściwością wodoodpornym nadają się do pisania nawet po mokrych powierzchniach gumowych Wymiary średnica x długość [mm] Marker do opon ECO biały ø 14 x Marker do opon ECO żółty ø 14 x Marker do opon TIP TOP biały ø 13 x Marker do opon TIP TOP żółty ø 13 x Kreda SISA biała ø 17 x Kreda SISA żółta ø 17 x Kreda CARMEL biała ø 17,5 x Kreda ECO biała ø 16 x Kreda ECO czerwona ø 16 x Kreda ECO pomarańczowa ø 16 x Kreda ECO żółta ø 16 x Uchwyt do markera TIP TOP Uchwyt do kredy SISA Ilość w op.

38 36 NARZĘDZIA DO NAPRAWY OGUMIENIA , K K K Ściernice Ściernice czaszowe Narzędzia przeznaczone do szorstkowania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Ściernica czaszowa TIP TOP 32x18 mm K Ściernica czaszowa TIP TOP 44x23 mm K Ściernica czaszowa SALVADORI 50x19 mm K Ściernica czaszowa SALVADORI 50x19 mm K Ściernica czaszowa TIP TOP 50x25 mm K Ściernica czaszowa TIP TOP 50x25 mm K Ściernica czaszowa SALVADORI 50x25 mm K K Ściernica czaszowa SALVADORI 50x25 mm K K Ściernica czaszowa TIP TOP 65x15 mm K Ściernica czaszowa TIP TOP 65x25 mm K Ściernica czaszowa SALVADORI 76x25 mm K K Ściernica czaszowa SALVADORI 76x25 mm K K Ściernica czaszowa TIP TOP 76x32 mm K Ściernica czaszowa TIP TOP 76x32 mm K Ściernica czaszowa SALVADORI 102x38 mm K K Ściernica czaszowa SALVADORI 102x38 mm K K Ściernica czaszowa TIP TOP 102x40 mm K Ściernica czaszowa TIP TOP 102x40 mm K

39 37 NARZĘDZIA DO NAPRAWY OGUMIENIA Ściernice Stożki szlifierskie Narzędzia przeznaczone do szorstkowania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Stożek szlifierski SALVADORI 20x50 K Stożek szlifierski SALVADORI 20x50 K Stożek szlifierski SALVADORI 20x102 K Stożek szlifierski SALVADORI 20x102 K Pierścienie szlifierskie Narzędzia przeznaczone do szorstkowania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Pierścień szlifierski SALVADORI 50x3,6 K18 z uchwytem mm Pierścień szlifierski SALVADORI 50x3,5 K Pierścień szlifierski SALVADORI 50x5 K Pierścień szlifierski SALVADORI 50x5 K Pierścień szlifierski SALVADORI 50x7 K Pierścień szlifierski SALVADORI 50x7 K Pierścień szlifierski SALVADORI 50x10 K Pierścień szlifierski SALVADORI 50x10 K Pierścień szlifierski SALVADORI 50x12 K Pierścień szlifierski SALVADORI 50x12 K Pierścień szlifierski SALVADORI 50x19 K Pierścień szlifierski SALVADORI 50x19 K

40 38 NARZĘDZIA DO NAPRAWY OGUMIENIA Ściernice Trzpienie szlifierskie Narzędzia przeznaczone do szorstkowania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Trzpień szlifierski SALVADORI 6x65 mm K mm Trzpień szlifierski SALVADORI 6x65 mm K mm Trzpień szlifierski SALVADORI 6x102 mm K mm Trzpień szlifierski SALVADORI 6x102 mm K mm Kule szlifierskie Narzędzia przeznaczone do szorstkowania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Kula szlifierska SALVADORI 20 mm K mm Kula szlifierska TIP TOP 20 mm K mm Zestaw szlifierski Narzędzia przeznaczone do szorstkowania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Zestaw szlifierski TIP TOP W mm

41 39 NARZĘDZIA DO NAPRAWY OGUMIENIA Kamienie szlifierskie Narzędzia przeznaczone do obróbki kordu stalowego Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Kamień szlifierski TIP TOP pierścień 32x6 mm mm Kamień szlifierski SALVADORI pierścień 35x8 mm K60 - różowy mm Kamień szlifierski SALVADORI pierścień 35x8 mm K80 - biały mm Kamień szlifierski TIP TOP pierścień 40x10 mm mm Kamień szlifierski TIP TOP pierścień 50x10 mm mm Kamień szlifierski TIP TOP stożek 7x25 mm mm Kamień szlifierski SALVADORI stożek 10x30 mm K60 - różowy mm Kamień szlifierski SALVADORI stożek 10x30 mm K80 - biały mm Kamień szlifierski TIP TOP stożek 14x45 mm mm Kamień szlifierski SALVADORI stożek 20x40 mm K80 - biały mm Kamień szlifierski TIP TOP stożek 20x65 mm mm Kamień szlifierski SALVADORI walec 40x12 mm biały mm Kamień szlifierski SALVADORI walec 50x12 mm biały mm Kamień szlifierski TIP TOP kula 20 mm mm Kula pumeks 38 mm mm

42 40 NARZĘDZIA DO NAPRAWY OGUMIENIA Szczotki szlifierskie Narzędzia przeznaczone do szorstkowania gumy Idealne rozwiązanie w przypadku odsłoniętych linek kordu stalowego i kordów tekstylnych Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Szczotka stalowa TIP TOP w PCV 50x7 mm Szczotka stalowa TIP TOP w PCV 76x8 mm Szczotka stalowa TIP TOP w PCV 76x20 mm Szczotka mosiężna TIP TOP 55x8 mm mm Szczotka stalowa TIP TOP 60x20 mm mm Szczotka mosiężna SALVADORI 100x8 mm otwór 30 mm U170 Szczotka mosiężna SALVADORI 90x5 mm otwór 14 mm U180 Szczotka cylindryczna TIP TOP 8x25 mm mm

43 41 NARZĘDZIA DO NAPRAWY OGUMIENIA Frezy Frezy Hartmetal Narzędzia przeznaczone do oczyszczenia i kalibracji otworu po przebiciu opony przy naprawie kołkami Wykonane z bardzo twardego materiału długo zachowują ostrość Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Frez Hartmetal TIP TOP 3 x 50 mm mm Frez Hartmetal TIP TOP 4,5 x 90 mm mm Frez Hartmetal TIP TOP 6 x 65 mm mm Frez Hartmetal TIP TOP 6 x 90 mm mm Frez Hartmetal TIP TOP 8 x 100 mm mm Frez Hartmetal TIP TOP 10 x 110 mm mm Frez Hartmetal TIP TOP 12 x 110 mm mm Wersje do usuwania uszkodzonych linek kordu stalowego Maks. prędkość obrotowa obr./min Uchwyt narzędziowy wiertarka szybkozłącze Frez Hartmetal TIP TOP 3 x 50 mm mm Frez Hartmetal TIP TOP 6 x 65 mm mm Frez Hartmetal TIP TOP prosty 6 x 65 mm mm Frez Hartmetal TIP TOP kulowy 20 mm mm

44 42 NARZĘDZIA DO NAPRAWY OGUMIENIA Frezy Frezy HSS Narzędzia przeznaczone do oczyszczenia i kalibracji otworu po przebiciu opony przy naprawie kołkami Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Frez HSS TIP TOP 3 x 60 mm mm Frez HSS TIP TOP 4,5 x 110 mm mm Frez HSS TIP TOP 6 x 110 mm mm Frez HSS TIP TOP 8 x 110 mm mm Frezy Ręczne Narzędzia przeznaczone do oczyszczenia i kalibracji otworu uszkodzenia przy doraźnej naprawie korpusami i sznurami Frez ręczny TIP TOP 6 mm Frez ręczny TIP TOP 6,5 x 195 mm EM Frez ręczny X-tra SEAL 6 x 80 mm

45 43 NARZĘDZIA DO NAPRAWY OGUMIENIA Noże czaszowe i wykrojniki Noże czaszowe Przeznaczone do wycinania dużej ilości gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Nóż czaszowy TIP TOP 30 mm Nóż czaszowy TIP TOP 50 mm Nóż czaszowy SALVADORI 30 mm dla OTR U160 Nóż czaszowy SALVADORI 50 mm dla OTR U160 Przyrząd do ostrzenia noży czaszowych TIP TOP Przyrząd do ostrzenia noży czaszowych SALVADORI Wykrojniki Przeznaczone do cylindrycznego usuwania gumy Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Wykrojnik TIP TOP 22 mm Wykrojnik TIP TOP 32 mm Wykrojnik TIP TOP 41 mm Uchwyt do wykrojnika TIP TOP 22 mm Uchwyt do wykrojnika TIP TOP 32/41 mm

46 44 NARZĘDZIA DO NAPRAWY OGUMIENIA U U U U110 Wałki szlifierskie Przeznaczone do kosmetycznej obróbki gumy po naprawie technologią na gorąco Maks. prędkość obrotowa obr./min. Uchwyt narzędziowy wiertarka szybkozłącze Wałek szlifierski TIP TOP ES 45 45x30 mm mm Wałek szlifierski TIP TOP ES 75 75x30 mm mm Papier do wałka TIP TOP ES 45 K Papier do wałka TIP TOP ES 45 K Papier do wałka TIP TOP ES 75 K Papier do wałka TIP TOP ES 75 K Ściernica listkowa TIP TOP 60x30 K80 z uchwytem mm Uchwyty do narzędzi Uchwyty na wałek giętki Umożliwiają zamocowanie narzędzia na wałku giętkim w szlifierce elektrycznej Salvadori Zastosowanie Uchwyt narzędziowy SALVADORI na wałek giętki 10mm do szczotki 448-U190 Szczotka Uchwyt narzędziowy SALVADORI na wałek giętki 10mm do szybkozłączki U U210 Szybkozłączka 448-U110 Uchwyt narzędziowy SALVADORI na wałek giętki mm do szybkozłączki U U230 Szybkozłączka 448-U110 Szybkozłączka SALVADORI 3/8" do uchwytów 6K - 11 mm 448-U110 Narzędzia z uchwytem 6K

47 45 NARZĘDZIA DO NAPRAWY OGUMIENIA S U U U180 Uchwyty do narzędzi Uchwyty narzędziowe cylindryczne Umożliwiają zamocowanie narzędzia w szlifierce z uchwytem wiertarskim, np. IR 327 EU; IR LA 410 EU Zastosowanie Uchwyt narzędziowy X-TRA SEAL 6 mm gwint 3/8" krótki S Narzędzia z gwintem lub otworem 3/8" Uchwyt narzędziowy X-TRA SEAL 6 mm gwint 3/8" długi Narzędzia z gwintem lub otworem 3/8" Uchwyt narzędziowy TIP TOP 8 mm - gwint 3/8" Narzędzia z gwintem lub otworem 3/8" Uchwyt narzędziowy TIP TOP 8 mm - gwint M Narzędzia z otworem 14 mm Uchwyt narzędziowy TIP TOP 8 mm - gwint M14 długi Szczotka Uchwyt narzędziowy TIP TOP redukcja 6mm/3mm Frez Uchwyty narzędziowe sześciokątne (6K) Umożliwiają zamocowanie narzędzia w szlifierce z uchwytem szybkomocującym, np. IR 327 LS Zastosowanie Uchwyt narzędziowy TIP TOP 6K - 3 mm Narzędzia z trzpieniem 3 mm Uchwyt narzędziowy TIP TOP 6K - 6 mm Narzędzia z trzpieniem 6 mm Uchwyt narzędziowy TIP TOP 6K - 8 mm Narzędzia z trzpieniem 8 mm Uchwyt narzędziowy TIP TOP 6K - 10 mm Narzędzia z trzpieniem 10 mm Uchwyt narzędziowy TIP TOP 6K - gwint 3/8" Narzędzia z gwintem lub otworem 3/8" Uchwyt narzędziowy TIP TOP 6K - gwint 3/8" długi Szczotka , ściernica Uchwyt narzędziowy TIP TOP 6K - gwint M Narzędzia z otworem 14 mm i grubością do 4 mm Uchwyt narzędziowy TIP TOP 6K - gwint M14 na szczotkę Szczotka Uchwyt narzędziowy SALVADORI 6K - do noża czaszowego 30/50 mm 448-U160 Nóż czaszowy , Uchwyt narzędziowy SALVADORI 6K - do szczotki mosiężnej U170 Szczotka Uchwyt narzędziowy SALVADORI 6K - do szczotki mosiężnej U180 Szczotka

48 46 NARZĘDZIA DO NAPRAWY OGUMIENIA BJ BJ Narzędzia ręczne Noże i ucinaczki Długość ostrza (mm) Nóż SALVADORI 4" wąski Nóż SALVADORI 5" Nóż SALVADORI 6" Nóż SALVADORI 8" Nóż SALVADORI do wycinania lejków Nóż SALVADORI typu Don Carlos Ostrze wymienne SALVADORI noża Don Carlos Nóż SALVADORI do usuwania DOT Ostrze wymienne SALVADORI noża do usuwania DOT Nóż SALVADORI do obcinania wypływów 448-BJ4544 Ostrze wymienne SALVADORI noża do obcinania wypływów 448-BJ4548 Stalka SALVADORI do ostrzenia noży Ucinaczki do kordu stalowego TIP TOP

49 47 NARZĘDZIA DO NAPRAWY OGUMIENIA H Narzędzia ręczne Rolki dociskowe Umożliwiają mechaniczne dociśnięcie materiału naprawczego do dętki lub opony Rolka dociskowa CH 2 mm H-1 Rolka dociskowa CH 3 mm H-2 Rolka dociskowa CH 4 mm H-3 Rolka dociskowa CH 5 mm H-4 Rolka dociskowa CH z łożyskiem 4 mm Rolka dociskowa CH z łożyskiem 10 mm Rolka dociskowa TIP TOP z łożyskiem 4 mm Rolka dociskowa TIP TOP z łożyskiem 12 mm Rolka igłowa SALVADORI 27 mm Rolka igłowa SALVADORI 46 mm Rolka igłowa SALVADORI 76 mm

50 48 NARZĘDZIA DO NAPRAWY OGUMIENIA , A A TRT75NR WD WC-01 Narzędzia ręczne Sondy, szydła, aplikatory Sonda TIP TOP do SUPER SEALASTIC SUPER RAS składana Sonda TIP TOP do SUPER SEALASTIC Sonda TIP TOP do SEALASTIC Sonda TIP TOP do SEALASTIC EM Sonda TIP TOP do Minicombi Szydło do sznurów CH - uchwyt plastikowy A Szydło do sznurów CH - uchwyt metalowy A-2 Szydło do sznurów CH - uchwyt metalowy z ogranicznikiem 963-TRT75NR-1 Aplikator kleju do sznurów CH - uchwyt plastikowy 963-WD-02 Aplikator kleju do sznurów CH - uchwyt metalowy 963-WC-01

51 49 NARZĘDZIA DO NAPRAWY OGUMIENIA A B Narzędzia ręczne Szczotki, skrobaki, pędzelki Zastosowanie Szczotka mosiężna TIP TOP ręczna Oczyszczanie miejsca po szorstkowaniu mechanicznym Zmiotka TIP TOP z włosiem z włókna kokosowego Oczyszczanie wnętrza opony Skrobak do gumy CH dwustronny A Wstępne oczyszczanie miejsca naprawianego w oponie Skrobak do gumy CH jednostronny B po spryskaniu płynem Liquid Buffer Szpikulec CH - uchwyt plastikowy Szpikulec TIP TOP - uchwyt plastikowy Weryfikacja uszkodzeń w oponie Szpikulec TIP TOP - uchwyt drewniany Pędzelek do kleju TIP TOP do puszki 225g Klej , / Płyn Pojemnik do kleju TIP TOP BL 650g Pędzel do kleju TIP TOP Szczelne przechowywanie i wygodne dozowanie kleju do dętek, kleju do opon lub płynu uszczelniającego Nakrętka do puszki TIP TOP BL

52 50 NARZĘDZIA DO NAPRAWY OGUMIENIA MA MA Narzędzia pneumatyczne Zastosowanie Uchwyt Szlifierka pneumatyczna IR 327 EU obr/min Obróbka kordu stalowego Wiertarski ø 0-10 mm Szlifierka pneumatyczna IR 327 LS 3000 obr/min Obróbka gumy Szybkomocujący Szlifierka pneumatyczna IR LA 410 EU 4500 obr/min Obróbka gumy Wiertarski ø 0-10 mm Szlifierka pneumatyczna AD obr/min 317-MA145 Obróbka kordu stalowego Trzpieniowy ø 6 mm Szlifierka pneumatyczna AD obr/min 317-MA734 Obróbka gumy Wiertarski ø 0-10 mm Młotek pneumatyczny SALVADORI do dobijania wkładów Dobijanie dużych wkładów naprawczych w naprawach opon Młotek pneumatyczny TIP TOP do dobijania wkładów ciężarowych, rolniczych i budowlanych Piła pneumatyczna IR Wycinanie otworów np. w oponie razem z kordem stalowym Odkurzacz pistolet podciśnieniowy AD Wyciąganie nieczystości lub wody z wnętrza opony Pistolet do przedmuchiwania AD Uniwersalne zastosowanie w warsztacie

53 51 NARZĘDZIA DO NAPRAWY OGUMIENIA Narzędzia elektryczne Szlifierki elektryczne Przeznaczone do obróbki gumy Prędkość obrotowa obr./min. Moc Wałek Szlifierka elektryczna SALVADORI ,75 kw ø 10 mm Szlifierka elektryczna SALVADORI ,75 kw ø 10 mm Szlifierka elektryczna SALVADORI ,1 kw ø 12 mm Wałek giętki SALVADORI kompletny do napędu 10 mm Wałek giętki SALVADORI kompletny do napędu 12 mm Linka napędowa SALVADORI do wałka giętkiego 10 mm Linka napędowa SALVADORI do wałka giętkiego 12 mm Wypalarki, cyfry, litery Przeznaczone do znakowania opon Moc grzałki 450 W Szerokość głowicy 100 mm Wysokość znaków 1/4" 7 mm; 1/2" 13 mm Wypalarka do opon TDL 1/2" Wypalarka do opon TDL 1/4" Litery A-Z (26 szt.) do wypalarki TDL 1/2" Litery A-Z (26 szt.) do wypalarki TDL 1/4" Cyfry 0-9 (10 szt.) do wypalarki TDL 1/2" Cyfry 0-9 (10 szt.) do wypalarki TDL 1/4"

54 52 NARZĘDZIA DO NAPRAWY OGUMIENIA P-TUBELESS EL S-NORMAL S-GIANT NORMAL MAGNUM GIANT EM Narzędzia elektryczne Wytłaczarki (ekstrudery) Przeznaczone do szybkiego wypełniania mieszankami gumowymi lejków, uszkodzeń i ubytków gumy w oponach Termostat w zakresie C Ciśnienie robocze 5-8 bar (model EL i EM napęd elektryczny) Wydajność Moc Grzałka Waga Wytłaczarka SALVADORI 670 P TUBELESS P-TUBELESS2 6 kg/h 400 W 350 W 6 kg Wytłaczarka SALVADORI 685 EL EL 8 kg/h 550 W 350 W 6 kg Wytłaczarka SALVADORI 685 S NORMAL S-NORMAL 18 kg/h 750 W 350 W 5 kg Wytłaczarka SALVADORI 687 S GIANT S-GIANT 28 kg/h 750 W 800 W 6 kg Wytłaczarka SALVADORI 685 BOSCH NORMAL NORMAL 18 kg/h 550 W 350 W 5 kg Wytłaczarka SALVADORI 686 BOSCH MAGNUM G MAGNUM 24 kg/h 550 W 350 W 6 kg Wytłaczarka SALVADORI 687 BOSCH GIANT GIANT 28 kg/h 750 W 800 W 6 kg Wytłaczarka SALVADORI 688 BOSCH EM EM 40 kg/h 1600 W 800 W 13 kg Wytłaczarka TDL BS-30H kg/h 350 W 4,5 kg Wytłaczarka TDL BS-40H kg/h 350 W 5,5 kg

55 NARZĘDZIA DO NAPRAWY OGUMIENIA Narzędzia elektryczne Nacinarki Służą do pogłębiania, odnawiania rzeźby bieżnika Do zastosowania z nożykami PSO (R i C) oraz TIP TOP (R Fix i W Fix) Moc grzewcza Regulacja temperatury Nacinarka do opon PS 15 STANDARD W 4-stopniowa Nacinarka do opon PS 15 TRUCKSTAR PLUS W płynna (elektroniczna) Nacinarka do opon PS 15 OTR W 5-stopniowa Wycinarka Przeznaczona do wycinania dużych pasów gumy lub wkładów naprawczych wewnątrz opon Do zastosowania z nożykami PSO SB 1 Wycinarka do wkładów HC 1000 Moc grzewcza Regulacja temperatury W płynna (elektroniczna) 53

56 54 NARZĘDZIA DO NAPRAWY OGUMIENIA Narzędzia elektryczne Nożyki do nacinarek i wycinarki Wymienne nożyki o profilu okrągłym lub kątowym Szerokość cięcia (mm) Maks. głębokość cięcia (mm) Nożyk TIP TOP okrągły R Fix 1 (20 szt.) Nożyk TIP TOP okrągły R Fix 2 (20 szt.) Nożyk TIP TOP okrągły R Fix 3 (20 szt.) Nożyk TIP TOP okrągły R Fix 4 (20 szt.) Nożyk TIP TOP okrągły R Fix 5 (20 szt.) Nożyk TIP TOP kątowy W Fix 1 (20 szt.) Nożyk TIP TOP kątowy W Fix 2 (20 szt.) Nożyk TIP TOP kątowy W Fix 3 (20 szt.) Nożyk TIP TOP kątowy W Fix 4 (20 szt.) Nożyk TIP TOP kątowy W Fix 5 (20 szt.) Nożyk TIP TOP kątowy W Fix 6 (10 szt.) Szerokość cięcia (mm) Nożyk PSO okrągły R 1 (20 szt.) Nożyk PSO okrągły R 2 (20 szt.) Nożyk PSO okrągły R 3 (20 szt.) Nożyk PSO okrągły R 4 (20 szt.) Nożyk PSO okrągły R 5 (20 szt.) Nożyk PSO kątowy C 1 (20 szt.) Nożyk PSO kątowy C 2 (20 szt.) Nożyk PSO kątowy C 3 (20 szt.) Nożyk PSO kątowy C 4 (20 szt.) Nożyk PSO kątowy C 5 (20 szt.) Nożyk PSO kątowy C 6 (10 szt.) Nożyk PSO kątowy SB 1 do wycinarki wkładów (8 szt.)

57 55 NARZĘDZIA DO NAPRAWY OGUMIENIA Narzędzia elektryczne Podgrzewacz do noży Podgrzewacz do noży SALVADORI Podgrzewacz do noży SALVADORI z termostatem Płyta do podgrzewania mieszaki Zwiększa plastyczność mieszanki gumowej i zapewnia łatwiejsze jej użycie Moc Temperatura grzania Wymiar (mm) Płyta do podgrzewania mieszanki TIP TOP W 80 C 500 x 200

58 56 URZĄDZENIA DO NAPRAWY OGUMIENIA 905-PR-ATR Rozwieracze i stanowiska do naprawy Służą do rozchylania stopek opony w celu ułatwienia kontroli i naprawy uszkodzenia od wewnętrznej strony opony Zakres rozwarcia (mm) Waga (kg) Rozwieracz ręczny do opon ATR PR-ATR ,3 Rozwieracz ręczny do opon TP Rozwieracz ręczny dźwigniowy TIP TOP ,4 Rozwieracz ręczny dźwigniowy TIP TOP EM Rozwieracz ręczny pneumatyczny TP ,4 Rozwieracz ręczny mechaniczny TP EM

59 57 URZĄDZENIA DO NAPRAWY OGUMIENIA Rozwieracze i stanowiska do naprawy Służą do rozchylania stopek opony w celu ułatwienia kontroli i naprawy uszkodzenia od wewnętrznej strony opony Dzięki pneumatycznej windzie (lub składanej drabince w modelu Economy) umożliwiają podnoszenie opony Wyposażone w system odwadniania, naolejania i regulacji ciśnienia powietrza Stanowisko AB-140 wyposażone jest w elektryczny napęd rolek, umożliwiający przegląd opon po obwodzie w stanie rozwartym inspektomat (nr kat ) Zakres rozwarcia (mm) Udźwig (kg) Waga (kg) Stanowisko do naprawy opon TP Economy Stanowisko do naprawy opon TP Stanowisko do naprawy opon IBASAN AB Stanowisko umożliwia wygodne manewrowanie kołem podczas pogłębiania bieżnika nacinarkami do opon Wyposażone w 2 obrotowe rolki w podstawie (z możliwością blokowania) i 4 rolki na boku Wymiar podstawy (mm) Stanowisko do nacinania opon PSO SDR x Udźwig (kg) Waga (kg)

60 58 URZĄDZENIA DO NAPRAWY OGUMIENIA 902-PNEUBAD , Wanny Służą do sprawdzania szczelności kół i dętek Wanna przemysłowa RT-1020 z rolką napędową, wyposażona jest w elektryczny napęd rolek, umożliwiający przegląd kół i dętek po obwodzie bez konieczności wynurzania z wody (nr kat ) Maks. średnica koła (mm) Maks. szerokość koła (mm) Udźwig kosza (kg) Waga (kg) Wanna osobowa UNITROL 902-PNEUBAD Wanna ciężarowa TP Wanna przemysłowa IBASAN RT Wanna przemysłowa IBASAN RT z rolką napędową

61 59 URZĄDZENIA DO NAPRAWY OGUMIENIA Termopresy i akcesoria Termopresy AJD i BT Urządzenia do naprawy opon w technologii dwustopniowej Termopresy AJD i BT umożliwiają naprawę opon i dętek technologią na gorąco Posiadają stabilizację temperatury ( ºC) oraz zegar do regulacji czasu wulkanizacji Wyposażenie standardowe: AJD-11 AJD-12 BT 6000 P - element grzejny górny i dolny - 7 profili aluminiowych: bark, czoło i bok - poduszka dociskowa z granulatem - element grzejny górny i dolny - 7 profili aluminiowych: bark, czoło i bok - poduszka dociskowa z granulatem - stojak - rozwieracz pneumatyczny - wózek do przewożenia opon - element grzejny górny i dolny - 6 profili aluminiowych: bark, czoło i bok - 2 poduszki dociskowe z granulatem - stojak - rolki obrotowe Zasilanie Docisk Waga (kg) Termopres AJD V Ręczny 22,5 Termopres AJD V / 10 bar Pneumatyczny 93 Termopres BT 6000 P V / 10 bar Pneumatyczny 75

62 60 URZĄDZENIA DO NAPRAWY OGUMIENIA Termopresy i akcesoria Termopresy TP Urządzenia do naprawy opon w technologii dwustopniowej Termopresy TP umożliwiają naprawę opon, dętek oraz wymianę zaworów technologią na gorąco Posiadają stabilizację temperatury (160ºC) oraz zegar do regulacji czasu wulkanizacji Wyposażenie standardowe TP - element grzejny górny i dolny - nakładka tkaninowo-gumowa - tuleja krótka, średnia i długa - worek z granulatem - blacha aluminiowa - kształtka U Zasilanie Docisk Waga (kg) Termopres TP Standard V Ręczny 33 Termopres TP Pneumatik V / 10 bar Pneumatyczny 36 Wyposażenie dodatkowe: - stojaki ułatwiające pracę i zapewniające ergonomiczną wysokość roboczą Wysokość (mm) Waga (kg) Stojak do termopresu TP Stojak do termopresu TP pneumatyczny

63 61 URZĄDZENIA DO NAPRAWY OGUMIENIA Termopresy i akcesoria Profile do termopresów TP Wymiar (mm) Profil do termopresu TP wewn. boczny x 160 Profil do termopresu TP zewn. czołowy x 150 Profil do termopresu TP wewn. czołowy x 130 Profil do termopresu TP wewn. boczny x 208 Profil do termopresu TP alu wewn. - typ D x 103 x 35 Profil do termopresu TP alu wewn. - typ G x 103 x 38 Profil do termopresu TP alu zewn. - typ E x 120 x 39 Profil do termopresu TP alu zewn. - typ H x 120 x 35 Profil do termopresu TP zewn. czołowy x 150 Profil do termopresu TP zewn. barkowy * 230 x 150 Profil do termopresu TP wewn. barkowy x 140 Profil do termopresu TP wewn. boczny 275/70 R22, x 115 * stosować z

64 62 URZĄDZENIA DO NAPRAWY OGUMIENIA , , , Termopresy i akcesoria Akcesoria Wymiar (mm) Poduszka dociskowa TIP TOP nr x 110 Poduszka dociskowa TIP TOP mała x 130 Poduszka dociskowa TIP TOP duża x 150 Poduszka dociskowa TIP TOP traktor x 100 Nakładka tkaninowo-gumowa LKW Nakładka tkaninowo-gumowa PKW Przystawka stalowa do wulkanizacji zaworów Guma przystawki do wulkanizacji zaworów Element grzejny TP II Termostat termopresu Termostat tarmopresu Bezpiecznik termiczny SF Płyta grzewcza TP Adapter do płyty grzewczej TP 160 do Adapter do płyty grzewczej TP 160 do

65 63 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do naprawy stopek i akcesoria Systemy MONAFLEX BRS i OTRS Systemy do naprawy uszkodzonych stopek w oponach w technologii na gorąco; do zastosowania w oponach: Rodzaj opon/rozmiar System BRS System OTRS R R24 29,5R25 Cechy: - mata grzewcza o dużej szerokości zamknięta w stalowej ramie i dociskana poduszką pneumatyczną, która dopasowuje się do profilu każdej stopki, dzięki temu ograniczamy do minimum czas poświęcony na kosmetykę po wulkanizacji - przygotowaną kompletną nakładkę BRS, OTRS rozgrzewamy do temperatury 60-80ºC, talkujemy i nakładamy na naprawianą stopkę opony - regulacja czasu (0-4 h), temperatura stała ok. 140ºC - regulacja ciśnienia w poduszce poprzez regulator manualny Skład zestawu BRS - panel sterujący MX 101 do systemu BRS ( ) - profil stalowy BRS H ( ) - mata grzewcza BRS 126 H do systemu BRS ( ) - poduszka dociskowa BRS 167 ( ) - podkłada gumowa BRS ( ) - przewód zasilający BRS ( ) Skład zestawu OTRS - panel sterujący TRRS ( ) - regulowany profil stalowy OSH ( ) - mata grzewcza zewnętrzna OS2215H ( ) - mata grzewcza wewnętrzna OS2815H ( ) - poduszka dociskowa zewnętrzna OS2117A ( ) - poduszka dociskowa wewnętrzna OS2517A ( ) - przewód zasilający OTRS ( ) Maks. rozmiar opony Maks. szerokość wulkanizacji stopki Zasilanie elektryczne Ciśnienie robocze System MONAFLEX BRS R24 15 cm 230 V 3,0-4,0 bar System MONAFLEX OTRS ,5R25 35 cm 230 V 3,0-4,0 bar Urządzenie TIP TOP BVS Urządzenie do naprawy stopek BVS w oponach samochodów ciężarowych, w tym nisko profilowych Cechy: - do zastosowania w oponach ciężarowych w zakresie od 19, kompaktowa i poręczna konstrukcja ułatwiająca przenoszenie i użycie wulkanizatora - regulator temperatury - regulowane segmenty dobrze odwzorowujące kształt stopki Maks. rozmiar opony Docisk roboczy Zasilanie elektryczne Temperatura Urządzenie do wulkanizacji stopki TIP TOP BVS mechaniczny 230 V ok. 140ºC

66 64 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do wulkanizacji i akcesoria Urządzenie FONMAR ELITE R15 Profesjonalne urządzenie do naprawy opon w technologii jednostopniowej, w której uszkodzenie opony wygrzewa się wraz z wkładem naprawczym w temperaturze ºC; do zastosowania w oponach: Rodzaj opon/rozmiar ELITE R15 205/75R17,5 445/65R22,5 325/70R18 710/75R42 7.5R15 26,5R25 Cechy: - duże zewnętrzne płyty grzewcze z wymiennymi profilami boczno-barkowymi i czołowymi, dzięki którym możemy odtworzyć kształt barku dla danego profilu opony - wewnętrzne maty grzewcze, umożliwiające wulkanizację wkładów naprawczych - poduszki pneumatyczne zapewniające równomierny docisk wkładu wewnątrz opony i mieszanki wypełniającej zewnętrzne miejsce uszkodzenia - możliwość odtworzenia zewnętrznego kształtu opony z wykorzystaniem minimalnej ilości mieszanki, redukując koszty związane z jej zużyciem oraz czasem poświęconym na końcową kosmetykę - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez regulatory elektroniczne - regulacja ciśnienia w poduszkach poprzez regulator manualny - ręczne dokręcanie ramienia bocznego i śruby blokującej wsad w oponie Wyposażenie standardowe (ELITE R15): - mata grzewcza FONMAR ZX 500x220 mm (nr kat. 953-S100325) - mata grzewcza FONMAR ZF 440x340 mm (nr kat. 953-S000012) - poduszka pneumatyczna FONMAR X 500x250 mm (nr kat. 953-S850030) - poduszka pneumatyczna FONMAR F 460x360 mm (nr kat. 953-S850032) - poduszki wypełniająca z granulatem (różne wielkości 6 szt.) - profile boczno-barkowe, czołowe (różne kształty 5 szt.) - blachy dociskowe boczne i śruba zamykająca Maks. rozmiar opony Wymiary urządzenia dł./szer./wys. (mm) Maks. wymiar grzania czołowego (mm) Maks. wymiar grzania bocznego (mm) Zasilanie elektryczne Ciśnienie robocze Urządzenie do wulkanizacji FONMAR ELITE R ,5R25 940/460/ x x V 2,8-3,5 bar

67 65 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do wulkanizacji i akcesoria Urządzenie FONMAR ELITE R30 Profesjonalne urządzenie do naprawy opon w technologii jednostopniowej, w której uszkodzenie opony wygrzewa się wraz z wkładem naprawczym w temperaturze ºC; do zastosowania w oponach: Rodzaj opon/rozmiar ELITE R30 205/75R17,5 445/65R22,5 325/70R18 650/65R38 7.5R R Cechy: - duże zewnętrzne płyty grzewcze z wymiennymi profilami boczno-barkowymi i czołowymi, dzięki którym możemy odtworzyć kształt barku dla danego profilu opony - wewnętrzne maty grzewcze, umożliwiające wulkanizację wkładów naprawczych - poduszki pneumatyczne zapewniające równomierny docisk wkładu wewnątrz opony i mieszanki wypełniającej zewnętrzne miejsce uszkodzenia - możliwość odtworzenia zewnętrznego kształtu opony z wykorzystaniem minimalnej ilości mieszanki, redukując koszty związane z jej zużyciem oraz czasem poświęconym na końcową kosmetykę - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez regulatory elektroniczne - regulacja ciśnienia w poduszkach poprzez regulator manualny - hydrauliczne zamykanie ramienia bocznego i docisk blokujący wsad w oponie - nowoczesna i wytrzymała konstrukcja zapewniająca wieloletnie, bezawaryjne działanie urządzenia Wyposażenie standardowe (ELITE R30): - mata grzewcza FONMAR ZG 500x220 mm (953-S ) - mata grzewcza FONMAR FL 430x340 mm (953-S10000) - mata grzewcza FONMAR JL 475x475 mm (953-S125550) - mata grzewcza FONMAR PL 640x400 mm (953-S ) - poduszka pneumatyczna FONMAR X 500x250 mm (953-S850030) - poduszka pneumatyczna FONMAR F 460x360 mm (953-S850032) - poduszka pneumatyczna FONMAR J 600x600 mm (953-S850034) - poduszka pneumatyczna FONMAR P 680x480 mm (953-S850036) - poduszki wypełniające z granulatem (różne wielkości 20 szt.) - profile boczno-barkowe (różne kształty 3 szt.) - profile stopki 25 (2 szt.) - dodatkowy profil czołowy - blachy dociskowe boczne (2 szt.) - blachy dociskowe górne (3 szt.) - przedłużki do blach (6 szt.) Maks. rozmiar opony Wymiary urządzenia dł./szer./wys. (mm) Maks. wymiar grzania czołowego (mm) Maks. wymiar grzania bocznego (mm) Zasilanie elektryczne Ciśnienie robocze Urządzenie do wulkanizacji FONMAR ELITE R R /640/ x x V 2,8 3,5 bar

68 66 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do wulkanizacji i akcesoria Urządzenia FONMAR RECA 2000, 2500, 3000 Urządzenia do naprawy opon w technologii jedno- i dwustopniowej, w której uszkodzenie wygrzewa się w temperaturze ºC, ponadto przy niezbyt rozległych uszkodzeniach istnieje możliwość jednoczesnego wulkanizowania wkładu naprawczego; do zastosowania w oponach: Rodzaj opon/rozmiar RECA 2000 RECA 2500 RECA R20 465/80R22,5 7.00R20 465/80R22,5 7.00R20 465/80R22,5 9.00R /80R R R R R R20 20,5R R20 26,5R25 Cechy: - zewnętrzne płyty grzewcze z wymiennymi profilami boczno-barkowymi i czołowymi, dzięki którym możemy odtworzyć kształt barku dla danego profilu opony, zamontowane na regulowanym łożu, dopasowując maks. nacisk wsadu w miejsce uszkodzenia - wewnętrzne maty grzewcze, umożliwiające wulkanizację niektórych wkładów naprawczych lub przyspieszające proces wulkanizacji - ramię dociskowe zamykające wsad w oponie - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez regulatory elektroniczne - zwarta i wytrzymała konstrukcja zapewniająca wieloletnie, bezawaryjne działanie urządzenia RECA 2000 RECA 2500 RECA Maks. rozmiar opony 12,5/80R18 20,5R25 26,5R25 Zasilanie ramienia zamykającego pneumatyczne pneumatyczne hydrauliczne Siła docisku kg kg kg Maty grzewcze FONMAR YZX 500x220 mm FONMAR ZX 500x220 mm FONMAR ZX 500x220 mm FONMAR ZJ 475x475 mm FONMAR ZJ 475x475 mm FONMAR ZH 625x270 mm FONMAR ZH 625x270 mm FONMAR ZP 640x240 mm Profile aluminiowe boczno-barkowe i czołowe FONMAR 74,75,76,79 FONMAR 30,35,38,39,40,78 FONMAR 30,35,36,37,38,78 Poduszki wypełniająca z granulatem 5 sztuk 7 sztuk 7 sztuk Zasilanie 230 V 230 V lub 400 V 400 V Pobór mocy 2,2 kw 3,7 kw 5,5 kw Wymiary urządzenia 1000x595x400 mm 1565x1375x480 mm 1360x960x510 mm

69 67 URZĄDZENIA DO NAPRAWY OGUMIENIA 953-S S S Urządzenia do wulkanizacji i akcesoria Akcesoria do urządzeń FONMAR Maty grzewcze w urządzeniach ELITE i RECA nie są kompatybilne z innymi modelami maszyn, dlatego należy zwracać uwagę do jakiego urządzenia będą stosowane Różnice to: inne napięcie zasilające, rodzaj wtyczek oraz typ czujników temperatury W celu przedłużenia żywotności mat grzewczych zaleca się: rozgrzewać je przed zamontowaniem do temperatury 60-80ºC talkować przed każdym zamontowaniem w oponie W celu przedłużenia żywotności poduszek pneumatycznych zaleca się: całą powierzchnię poduszki zabudować aby nie wystawała poza worki z granulatem Wymiary (mm) ELITE R15 ELITE R30 RECA 2000 RECA 2500 RECA 3000 Mata grzewcza FONMAR ZC 250x S opcja Mata grzewcza FONMAR ZF 440x S X - - opcja opcja Mata grzewcza FONMAR ZX 500x S X - - X X Mata grzewcza FONMAR ZG 500x S X Mata grzewcza FONMAR FL 440x S X Mata grzewcza FONMAR JL 475x S X Mata grzewcza FONMAR PL 640x S X Mata grzewcza FONMAR YZX 500x S X - - Mata grzewcza FONMAR ZJ 475x S X X Mata grzewcza FONMAR ZH 625x S X X Mata grzewcza FONMAR ZP 640x S opcja X Poduszka pneumatyczna FONMAR C 250x S opcja Poduszka pneumatyczna FONMAR F 460x S X X Poduszka pneumatyczna FONMAR X 500x S X X Poduszka pneumatyczna FONMAR J 600x S X Poduszka pneumatyczna FONMAR P 680x S X X wyposażenie podstawowe opcja wyposażenie dodatkowe

70 68 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do wulkanizacji i akcesoria Urządzenia IBASAN LATEX 16 i LATEX 18 Profesjonalne urządzenia do naprawy opon w technologii jednostopniowej, w której uszkodzenie opony wygrzewa się wraz z wkładem naprawczym w temperaturze ºC; do zastosowania w oponach: Rodzaj opon/rozmiar LATEX 16 LATEX R20 445/65R22,5 7.00R20 445/65R22,5 9.50R24 650/70R R24 710/75R R24 23,5R R24 26,5R25 Cechy: - duże zewnętrzne płyty grzewcze z wymiennymi profilami barkowymi, dzięki którym możemy odtworzyć kształt barku dla danego profilu opony - duże wewnętrzne maty grzewcze, umożliwiające wulkanizację wkładów naprawczych - poduszki pneumatyczne zapewniające równomierny docisk wkładu wewnątrz opony i mieszanki wypełniającej zewnętrzne miejsce uszkodzenia - możliwość odtworzenia zewnętrznego kształtu opony z wykorzystaniem minimalnej ilości mieszanki, redukując koszty związane z jej zużyciem oraz czasem poświęconym na końcową kosmetykę - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez regulatory elektroniczne (LATEX 16) - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez panel dotykowy PLC z możliwością zgrania całego procesu wulkanizacji, przedstawieniu go w formie graficznej i wydruku, port USB (LATEX 18) - regulacja ciśnienia w poduszkach poprzez regulator manualny - ręczne zamykanie ramienia zewnętrznego - bardzo zwarta i wytrzymała konstrukcja zapewniająca wieloletnie, bezawaryjne działanie urządzenia Wyposażenie standardowe (LATEX 16 i LATEX 18): - mata grzewcza IBASAN S 450x220 (nr kat ) - mata grzewcza IBASAN M 520x420 (nr kat ) - poduszka pneumatyczna IBASAN S 450x350 (nr kat ) - poduszka pneumatyczna IBASAN M 520x430 (nr kat ) - poduszki wypełniające z granulatem (różne wielkości 5 szt.) - profile barkowe (różne kształty 7 szt.) - blachy dociskowe i śruby Maks. rozmiar opony Wymiary urządzenia dł./szer./ wys. (mm) Maks. wymiar grzania czołowego (mm) Maks. wymiar grzania bocznego (mm) Zasilanie elektryczne Ciśnienie robocze Urządzenie do wulkanizacji IBASAN LATEX ,5R /520/ x x V 2,8-3,5 bar Urządzenie do wulkanizacji IBASAN LATEX ,5R /520/ x x V 2,8-3,5 bar

71 69 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do wulkanizacji i akcesoria Urządzenia IBASAN LATEX 50 i LATEX Profesjonalne urządzenia do naprawy opon w technologii jednostopniowej, w której uszkodzenie opony wygrzewa się wraz z wkładem naprawczym w temperaturze ºC; do zastosowania w oponach: Rodzaj opon/rozmiar LATEX 50 LATEX do 1050/50R32 do 1050/50R32 17,5R25 45/65R R24 45/65R45 Cechy: - duże zewnętrzne płyty grzewcze z wymiennymi profilami barkowymi, dzięki którym możemy odtworzyć kształt barku dla danego profilu opony - duże wewnętrzne maty grzewcze, umożliwiające wulkanizację wkładów naprawczych - poduszki pneumatyczne zapewniające równomierny docisk wkładu wewnątrz opony i mieszanki wypełniającej zewnętrzne miejsce uszkodzenia - możliwość odtworzenia zewnętrznego kształtu opony z wykorzystaniem minimalnej ilości mieszanki, redukując koszty związane z jej zużyciem oraz czasem poświęconym na końcową kosmetykę - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez regulatory elektroniczne (LATEX 50) - regulacja czasu (0-10 h) i temperatury wulkanizacji (0-200ºC) poprzez panel dotykowy PLC (LATEX 14-24) - regulacja ciśnienia w poduszkach poprzez regulator manualny - ręczne zamykanie ramienia zewnętrznego (LATEX 50) - hydrauliczne zamykanie ramienia zewnętrznego (LATEX 14-24) - bardzo zwarta i wytrzymała konstrukcja zapewniająca wieloletnie, bezawaryjne działanie urządzenia Wyposażenie standardowe (LATEX 50 i LATEX 14-24): - mata grzewcza IBASAN M 520x420 (nr kat ) - mata grzewcza IBASAN L 700x550 (nr kat ) - poduszka pneumatyczna IBASAN M 520x430 (nr kat ) - poduszka pneumatyczna IBASAN L 730x580 (nr kat ) - poduszki wypełniające z granulatem (różne wielkości 31 szt.) - profile barkowe (różne kształty 3 szt.) - blachy dociskowe i śruby Maks. rozmiar opony Wymiary urządzenia dł./szer./ wys. (mm) Urządzenie do wulkanizacji IBASAN LATEX /65R /800/1500 Maks. wymiar grzania czołowego (mm) 600/ (2 panele grzewcze) Maks. wymiar grzania bocznego (mm) Zasilanie elektryczne Ciśnienie robocze 600 x V 2,8-3,5 bar Urządzenie do wulkanizacji IBASAN LATEX /65R /1270/ / (2 panele grzewcze) 600 x V 2,8-3,5 bar

72 70 URZĄDZENIA DO NAPRAWY OGUMIENIA Urządzenia do wulkanizacji i akcesoria Akcesoria do urządzeń IBASAN W celu przedłużenia żywotności mat grzewczych zaleca się: rozgrzewać je przed zamontowaniem do temperatury 60-80ºC talkować przed każdym zamontowaniem w oponie W celu przedłużenia żywotności poduszek pneumatycznych zaleca się: całą powierzchnię poduszki zabudować aby nie wystawała poza worki z granulatem używania każdorazowo dwóch poduszek pneumatycznych, chyba że jest to niemożliwe ze względu na małe gabaryty opony Wymiary (mm) LATEX 16 LATEX 18 LATEX 50 LATEX Mata grzewcza IBASAN S 450x X X opcja opcja Mata grzewcza IBASAN M 520x X X X X Mata grzewcza IBASAN L 700x opcja opcja X X Mata grzewcza IBASAN XL 870x opcja opcja Mata grzewcza IBASAN XXL 1250x opcja opcja Poduszka pneumatyczna IBASAN S 450x X X opcja opcja Poduszka pneumatyczna IBASAN M 520x X X X X Poduszka pneumatyczna IBASAN L 730x opcja opcja X X Poduszka pneumatyczna IBASAN XXL 1250x opcja opcja Profil aluminiowy i poduszka wypełniająca do 17,5 IBASAN opcja opcja - - Profil aluminiowy stopki R25 IBASAN opcja opcja opcja opcja Poduszka wypełniająca z granulatem IBASAN A ø100x500 mm X* X* X* X* Poduszka wypełniająca z granulatem IBASAN B ø190x500 mm X* X* X* X* Poduszka wypełniająca z granulatem IBASAN C ø220x500 mm opcja opcja X* X* Poduszka wypełniająca z granulatem IBASAN D ø310x500 mm X X X* X* X wyposażenie podstawowe X* - wyposażenie podstawowe więcej niż 1 sztuka opcja wyposażenie dodatkowe
