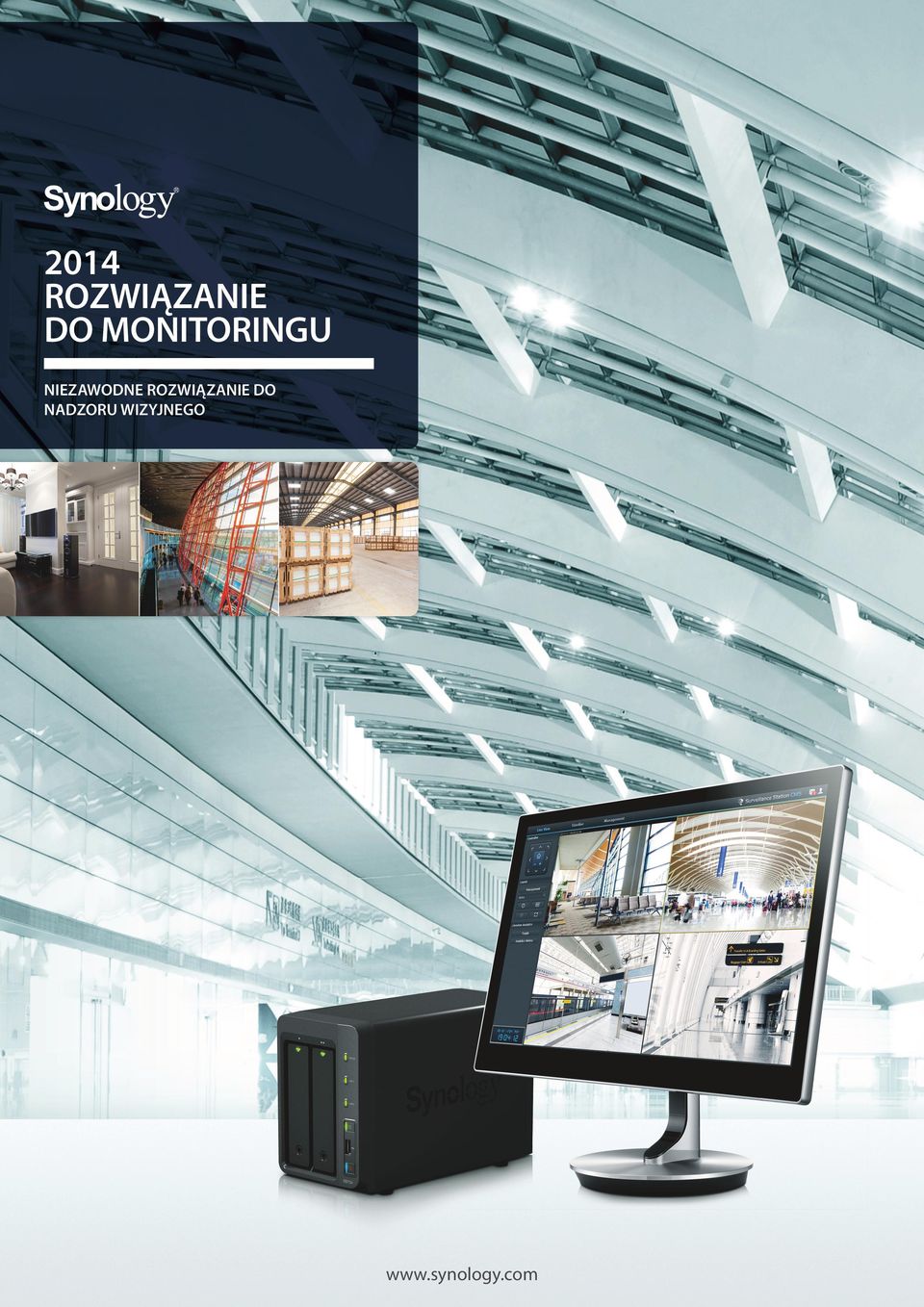

1 2014 ROZWIĄZANIE DO MONITORINGU NIEZAWODNE ROZWIĄZANIE DO NADZORU WIZYJNEGO

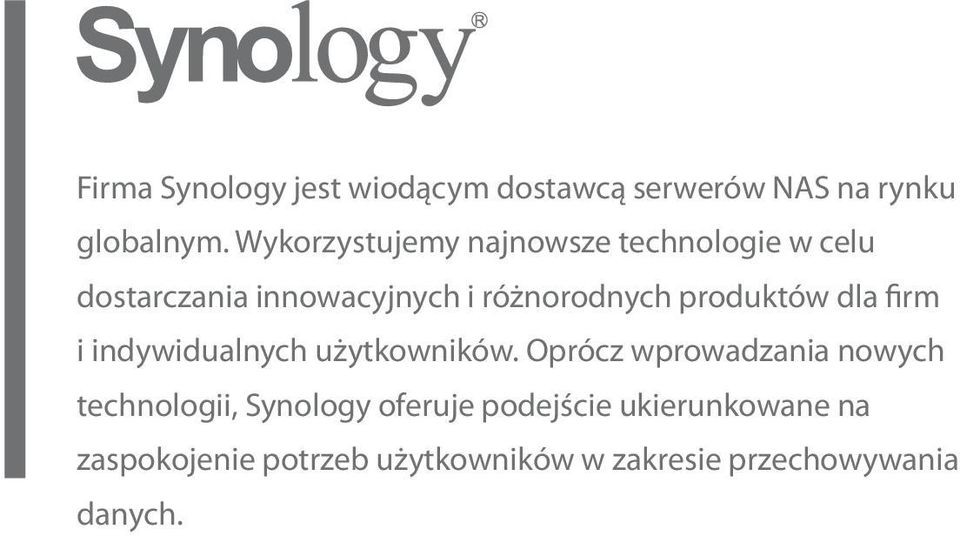

2 Firma Synology jest wiodącym dostawcą serwerów NAS na rynku globalnym. Wykorzystujemy najnowsze technologie w celu dostarczania innowacyjnych i różnorodnych produktów dla firm i indywidualnych użytkowników. Oprócz wprowadzania nowych technologii, Synology oferuje podejście ukierunkowane na zaspokojenie potrzeb użytkowników w zakresie przechowywania danych.

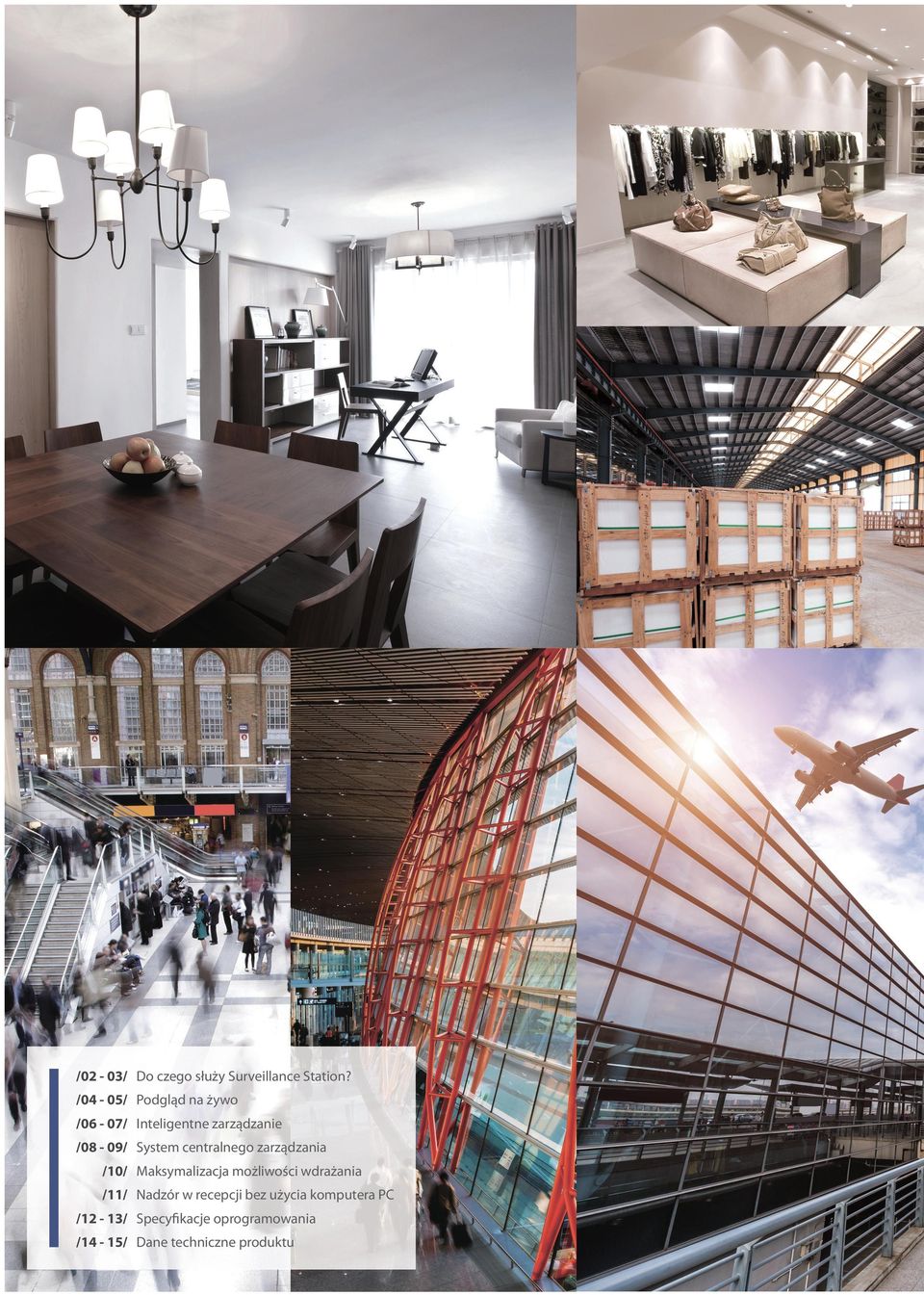

3 /02-03/ Do czego służy Surveillance Station? /04-05/ Podgląd na żywo /06-07/ Inteligentne zarządzanie /08-09/ System centralnego zarządzania /10/ Maksymalizacja możliwości wdrażania /11/ Nadzór w recepcji bez użycia komputera PC /12-13/ Specyfikacje oprogramowania /14-15/ Dane techniczne produktu

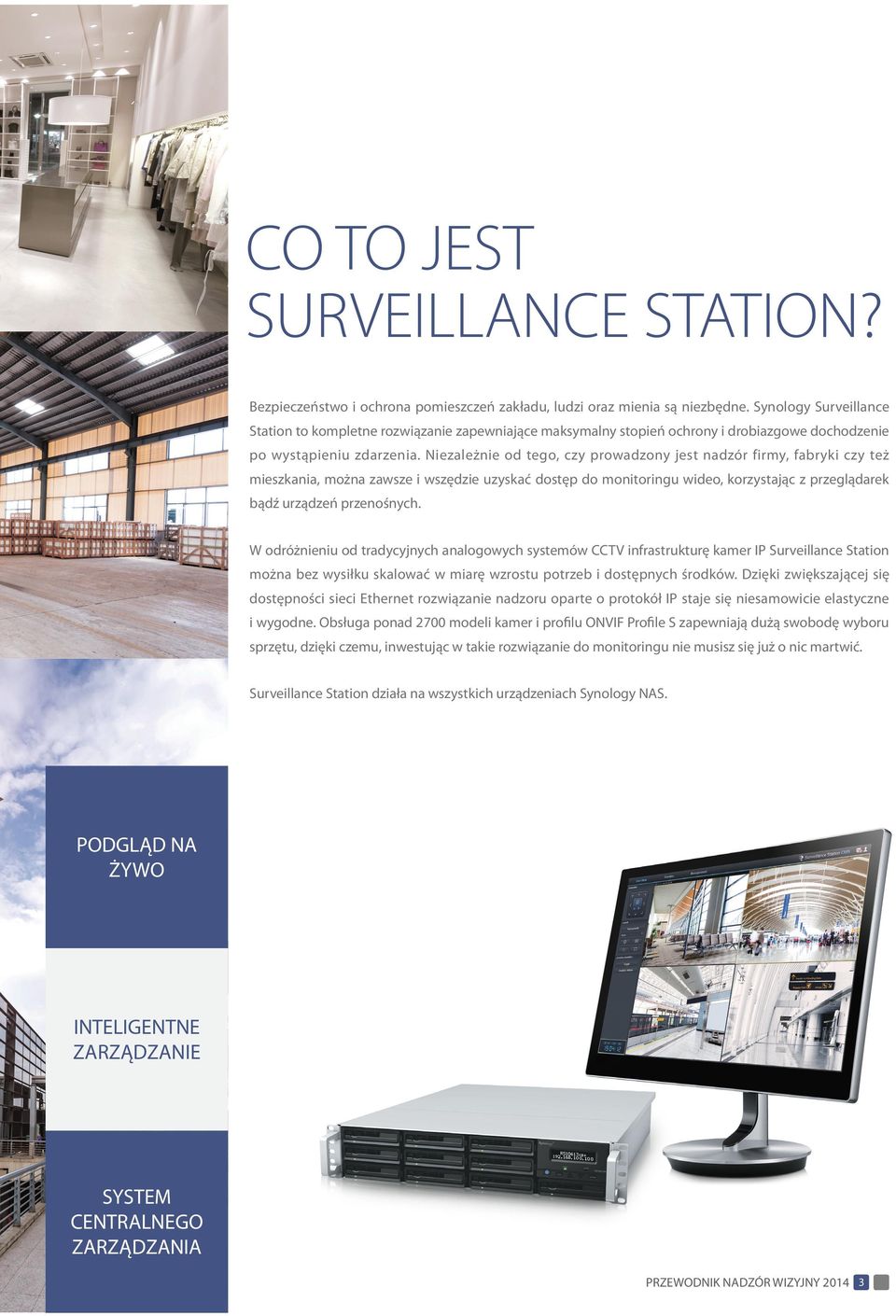

4 CO TO JEST SURVEILLANCE STATION? Bezpieczeństwo i ochrona pomieszczeń zakładu, ludzi oraz mienia są niezbędne. Synology Surveillance Station to kompletne rozwiązanie zapewniające maksymalny stopień ochrony i drobiazgowe dochodzenie po wystąpieniu zdarzenia. Niezależnie od tego, czy prowadzony jest nadzór firmy, fabryki czy też mieszkania, można zawsze i wszędzie uzyskać dostęp do monitoringu wideo, korzystając z przeglądarek bądź urządzeń przenośnych. W odróżnieniu od tradycyjnych analogowych systemów CCTV infrastrukturę kamer IP Surveillance Station można bez wysiłku skalować w miarę wzrostu potrzeb i dostępnych środków. Dzięki zwiększającej się dostępności sieci Ethernet rozwiązanie nadzoru oparte o protokół IP staje się niesamowicie elastyczne i wygodne. Obsługa ponad 2700 modeli kamer i profilu ONVIF Profile S zapewniają dużą swobodę wyboru sprzętu, dzięki czemu, inwestując w takie rozwiązanie do monitoringu nie musisz się już o nic martwić. Surveillance Station działa na wszystkich urządzeniach Synology NAS. PODGLĄD NA ŻYWO INTELIGENTNE ZARZĄDZANIE SYSTEM CENTRALNEGO ZARZĄDZANIA PRZEWODNIK NADZÓR WIZYJNY

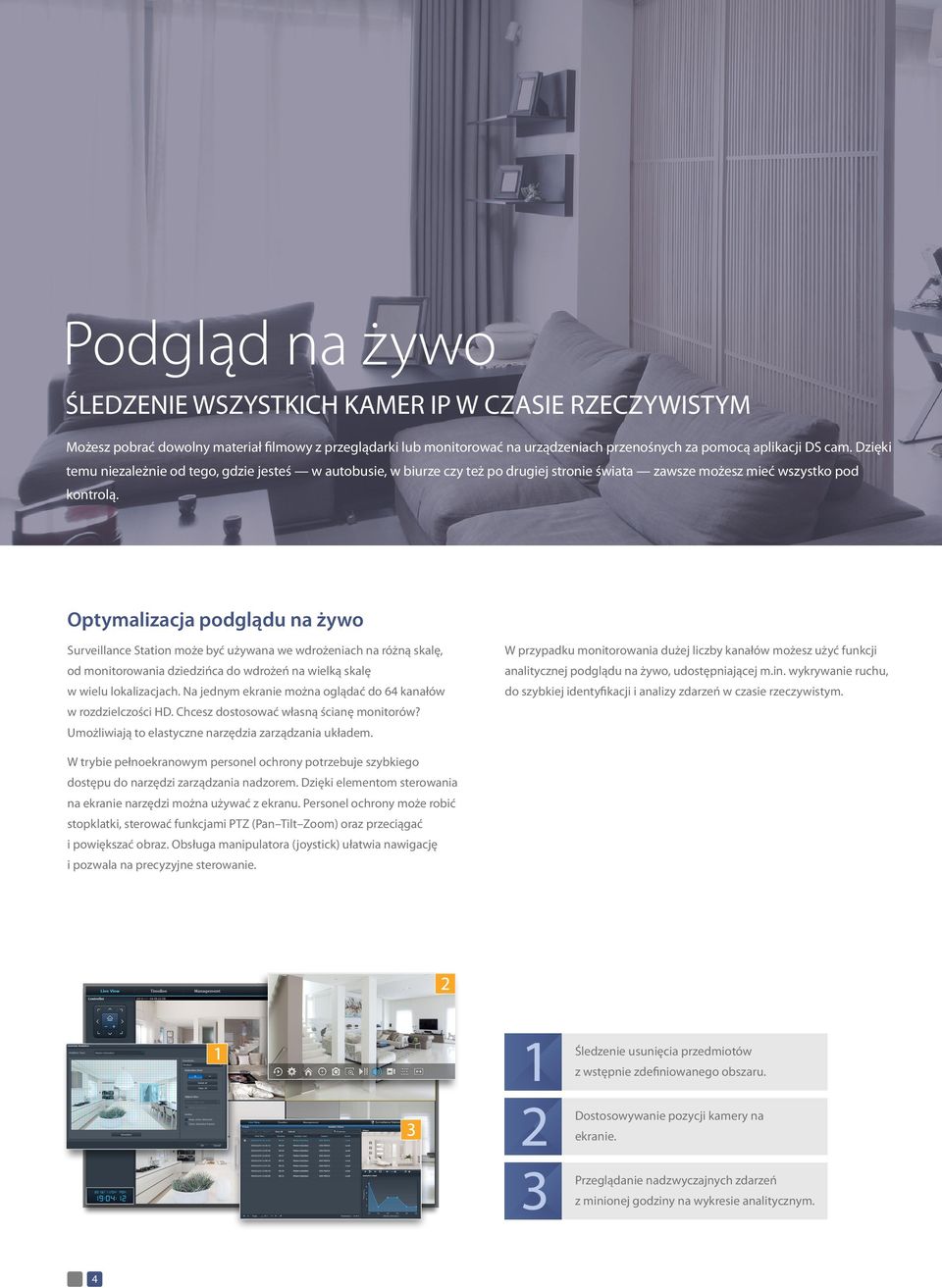

5 Podgląd na żywo ŚLEDZENIE WSZYSTKICH KAMER IP W CZASIE RZECZYWISTYM Możesz pobrać dowolny materiał filmowy z przeglądarki lub monitorować na urządzeniach przenośnych za pomocą aplikacji DS cam. Dzięki temu niezależnie od tego, gdzie jesteś w autobusie, w biurze czy też po drugiej stronie świata zawsze możesz mieć wszystko pod kontrolą. Optymalizacja podglądu na żywo Surveillance Station może być używana we wdrożeniach na różną skalę, od monitorowania dziedzińca do wdrożeń na wielką skalę w wielu lokalizacjach. Na jednym ekranie można oglądać do 64 kanałów w rozdzielczości HD. Chcesz dostosować własną ścianę monitorów? Umożliwiają to elastyczne narzędzia zarządzania układem. W przypadku monitorowania dużej liczby kanałów możesz użyć funkcji analitycznej podglądu na żywo, udostępniającej m.in. wykrywanie ruchu, do szybkiej identyfikacji i analizy zdarzeń w czasie rzeczywistym. W trybie pełnoekranowym personel ochrony potrzebuje szybkiego dostępu do narzędzi zarządzania nadzorem. Dzięki elementom sterowania na ekranie narzędzi można używać z ekranu. Personel ochrony może robić stopklatki, sterować funkcjami PTZ (Pan Tilt Zoom) oraz przeciągać i powiększać obraz. Obsługa manipulatora (joystick) ułatwia nawigację i pozwala na precyzyjne sterowanie. Śledzenie usunięcia przedmiotów z wstępnie zdefiniowanego obszaru. Dostosowywanie pozycji kamery na ekranie. Przeglądanie nadzwyczajnych zdarzeń z minionej godziny na wykresie analitycznym. 4

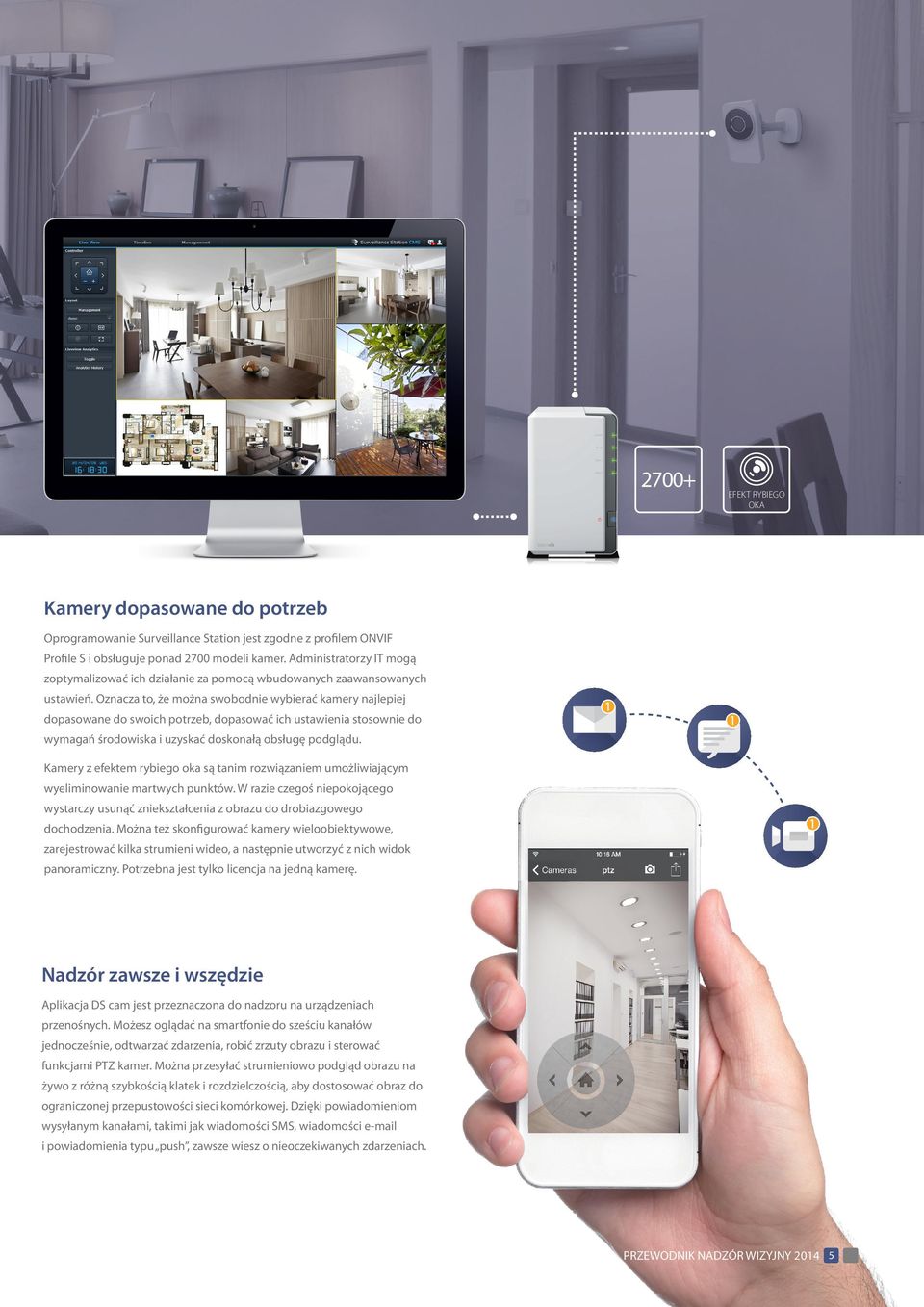

6 2700+ EFEKT RYBIEGO OKA Kamery dopasowane do potrzeb Oprogramowanie Surveillance Station jest zgodne z profilem ONVIF Profile S i obsługuje ponad 2700 modeli kamer. Administratorzy IT mogą zoptymalizować ich działanie za pomocą wbudowanych zaawansowanych ustawień. Oznacza to, że można swobodnie wybierać kamery najlepiej dopasowane do swoich potrzeb, dopasować ich ustawienia stosownie do wymagań środowiska i uzyskać doskonałą obsługę podglądu. Kamery z efektem rybiego oka są tanim rozwiązaniem umożliwiającym wyeliminowanie martwych punktów. W razie czegoś niepokojącego wystarczy usunąć zniekształcenia z obrazu do drobiazgowego dochodzenia. Można też skonfigurować kamery wieloobiektywowe, zarejestrować kilka strumieni wideo, a następnie utworzyć z nich widok panoramiczny. Potrzebna jest tylko licencja na jedną kamerę. Nadzór zawsze i wszędzie Aplikacja DS cam jest przeznaczona do nadzoru na urządzeniach przenośnych. Możesz oglądać na smartfonie do sześciu kanałów jednocześnie, odtwarzać zdarzenia, robić zrzuty obrazu i sterować funkcjami PTZ kamer. Można przesyłać strumieniowo podgląd obrazu na żywo z różną szybkością klatek i rozdzielczością, aby dostosować obraz do ograniczonej przepustowości sieci komórkowej. Dzięki powiadomieniom wysyłanym kanałami, takimi jak wiadomości SMS, wiadomości i powiadomienia typu push, zawsze wiesz o nieoczekiwanych zdarzeniach. PRZEWODNIK NADZÓR WIZYJNY

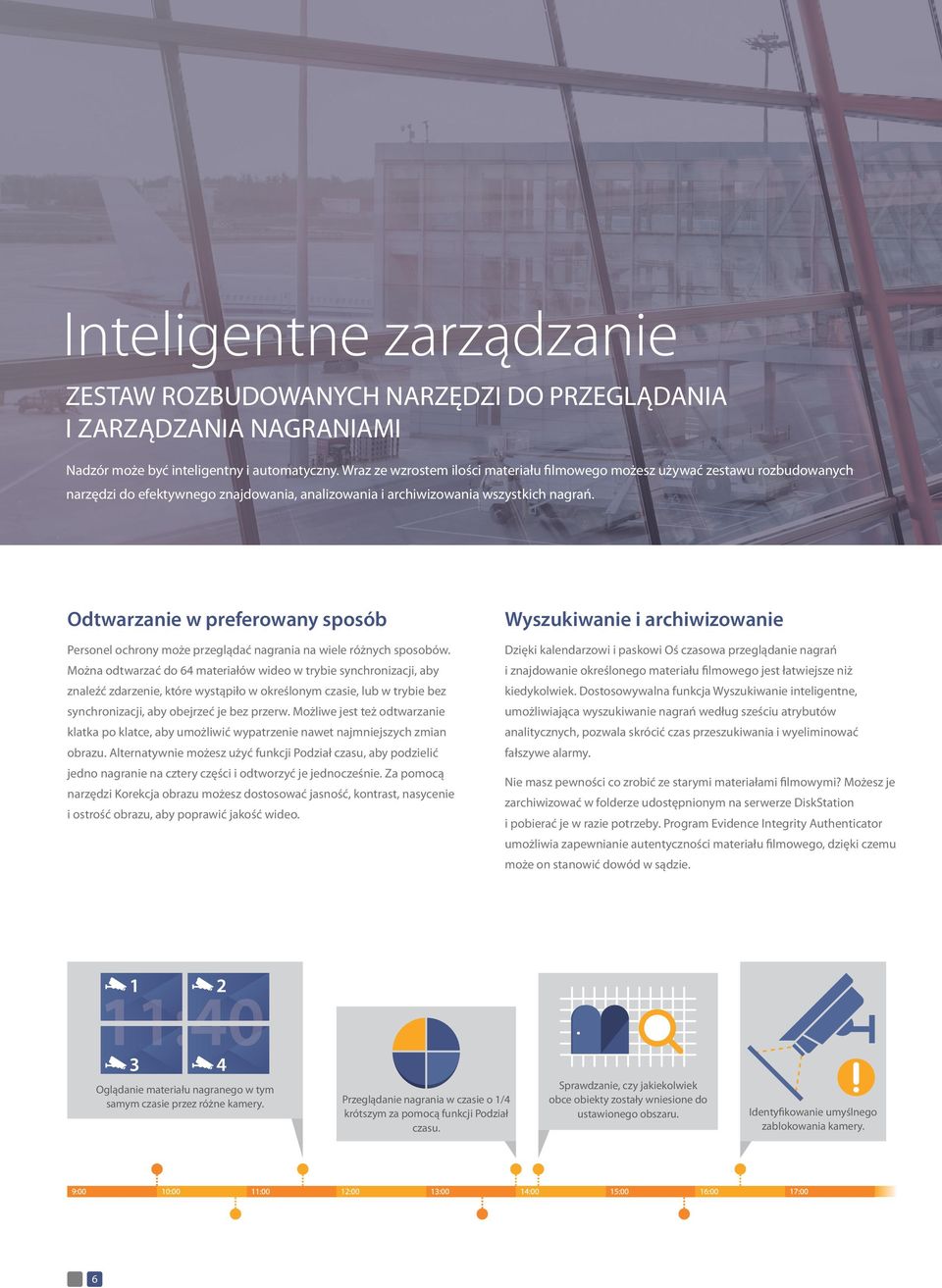

7 Inteligentne zarządzanie ZESTAW ROZBUDOWANYCH NARZĘDZI DO PRZEGLĄDANIA I ZARZĄDZANIA NAGRANIAMI Nadzór może być inteligentny i automatyczny. Wraz ze wzrostem ilości materiału filmowego możesz używać zestawu rozbudowanych narzędzi do efektywnego znajdowania, analizowania i archiwizowania wszystkich nagrań. Odtwarzanie w preferowany sposób Personel ochrony może przeglądać nagrania na wiele różnych sposobów. Można odtwarzać do 64 materiałów wideo w trybie synchronizacji, aby znaleźć zdarzenie, które wystąpiło w określonym czasie, lub w trybie bez synchronizacji, aby obejrzeć je bez przerw. Możliwe jest też odtwarzanie klatka po klatce, aby umożliwić wypatrzenie nawet najmniejszych zmian obrazu. Alternatywnie możesz użyć funkcji Podział czasu, aby podzielić jedno nagranie na cztery części i odtworzyć je jednocześnie. Za pomocą narzędzi Korekcja obrazu możesz dostosować jasność, kontrast, nasycenie i ostrość obrazu, aby poprawić jakość wideo. Wyszukiwanie i archiwizowanie Dzięki kalendarzowi i paskowi Oś czasowa przeglądanie nagrań i znajdowanie określonego materiału filmowego jest łatwiejsze niż kiedykolwiek. Dostosowywalna funkcja Wyszukiwanie inteligentne, umożliwiająca wyszukiwanie nagrań według sześciu atrybutów analitycznych, pozwala skrócić czas przeszukiwania i wyeliminować fałszywe alarmy. Nie masz pewności co zrobić ze starymi materiałami filmowymi? Możesz je zarchiwizować w folderze udostępnionym na serwerze DiskStation i pobierać je w razie potrzeby. Program Evidence Integrity Authenticator umożliwia zapewnianie autentyczności materiału filmowego, dzięki czemu może on stanowić dowód w sądzie. Oglądanie materiału nagranego w tym samym czasie przez różne kamery. Przeglądanie nagrania w czasie o 1/4 krótszym za pomocą funkcji Podział czasu. Sprawdzanie, czy jakiekolwiek obce obiekty zostały wniesione do ustawionego obszaru. Identyfikowanie umyślnego zablokowania kamery. 6

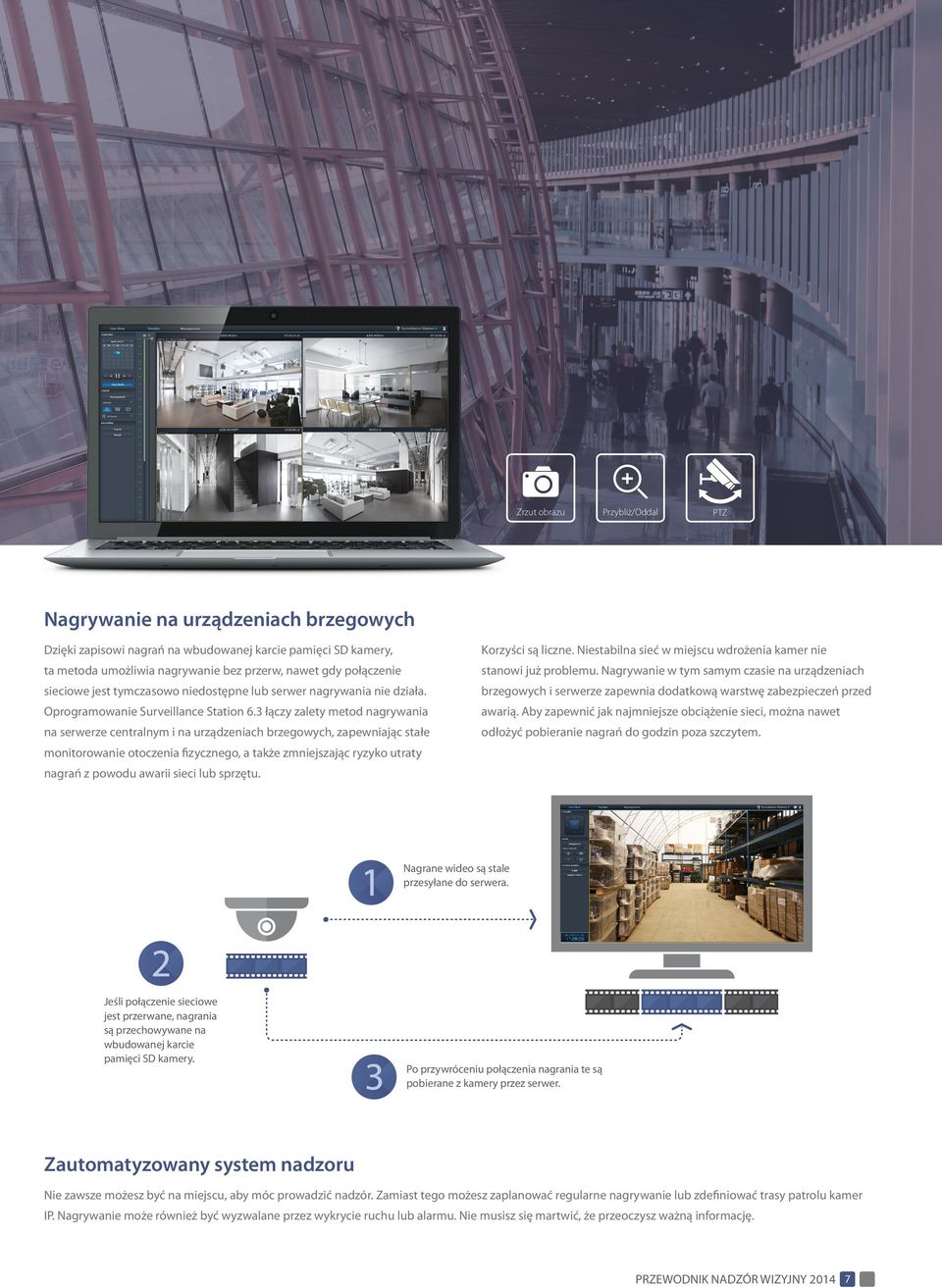

8 Zrzut obrazu Przybliż/Oddal PTZ Nagrywanie na urządzeniach brzegowych Dzięki zapisowi nagrań na wbudowanej karcie pamięci SD kamery, Korzyści są liczne. Niestabilna sieć w miejscu wdrożenia kamer nie ta metoda umożliwia nagrywanie bez przerw, nawet gdy połączenie stanowi już problemu. Nagrywanie w tym samym czasie na urządzeniach sieciowe jest tymczasowo niedostępne lub serwer nagrywania nie działa. brzegowych i serwerze zapewnia dodatkową warstwę zabezpieczeń przed Oprogramowanie Surveillance Station 6.3 łączy zalety metod nagrywania awarią. Aby zapewnić jak najmniejsze obciążenie sieci, można nawet na serwerze centralnym i na urządzeniach brzegowych, zapewniając stałe odłożyć pobieranie nagrań do godzin poza szczytem. monitorowanie otoczenia fizycznego, a także zmniejszając ryzyko utraty nagrań z powodu awarii sieci lub sprzętu. Nagrane wideo są stale przesyłane do serwera. Jeśli połączenie sieciowe jest przerwane, nagrania są przechowywane na wbudowanej karcie pamięci SD kamery. Po przywróceniu połączenia nagrania te są pobierane z kamery przez serwer. Zautomatyzowany system nadzoru Nie zawsze możesz być na miejscu, aby móc prowadzić nadzór. Zamiast tego możesz zaplanować regularne nagrywanie lub zdefiniować trasy patrolu kamer IP. Nagrywanie może również być wyzwalane przez wykrycie ruchu lub alarmu. Nie musisz się martwić, że przeoczysz ważną informację. PRZEWODNIK NADZÓR WIZYJNY

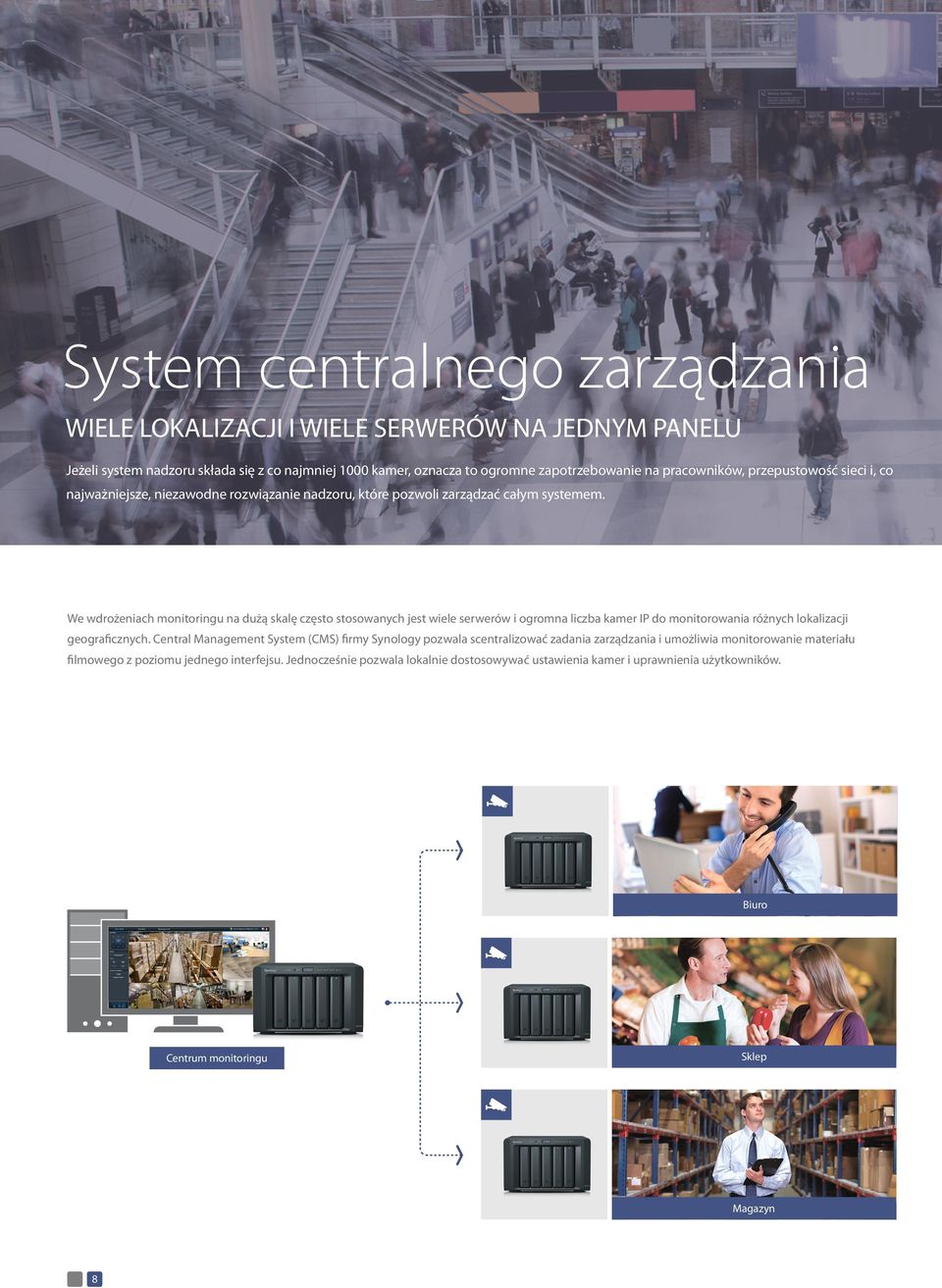

9 System centralnego zarządzania WIELE LOKALIZACJI I WIELE SERWERÓW NA JEDNYM PANELU Jeżeli system nadzoru składa się z co najmniej 1000 kamer, oznacza to ogromne zapotrzebowanie na pracowników, przepustowość sieci i, co najważniejsze, niezawodne rozwiązanie nadzoru, które pozwoli zarządzać całym systemem. We wdrożeniach monitoringu na dużą skalę często stosowanych jest wiele serwerów i ogromna liczba kamer IP do monitorowania różnych lokalizacji geograficznych. Central Management System (CMS) firmy Synology pozwala scentralizować zadania zarządzania i umożliwia monitorowanie materiału filmowego z poziomu jednego interfejsu. Jednocześnie pozwala lokalnie dostosowywać ustawienia kamer i uprawnienia użytkowników. Biuro Centrum monitoringu Sklep Magazyn 8

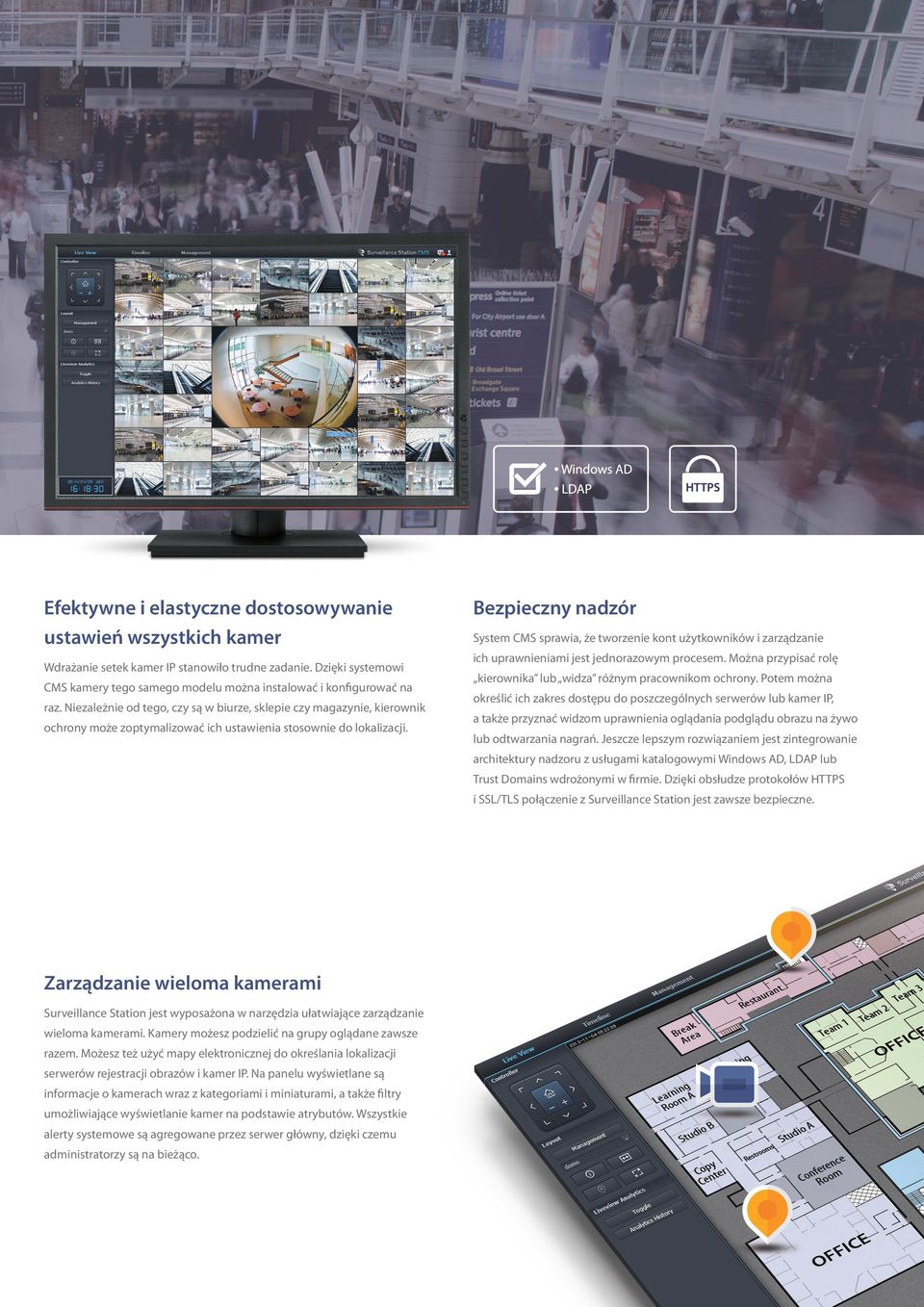

10 Efektywne i elastyczne dostosowywanie ustawień wszystkich kamer Wdrażanie setek kamer IP stanowiło trudne zadanie. Dzięki systemowi CMS kamery tego samego modelu można instalować i konfigurować na raz. Niezależnie od tego, czy są w biurze, sklepie czy magazynie, kierownik ochrony może zoptymalizować ich ustawienia stosownie do lokalizacji. Bezpieczny nadzór System CMS sprawia, że tworzenie kont użytkowników i zarządzanie ich uprawnieniami jest jednorazowym procesem. Można przypisać rolę kierownika lub widza różnym pracownikom ochrony. Potem można określić ich zakres dostępu do poszczególnych serwerów lub kamer IP, a także przyznać widzom uprawnienia oglądania podglądu obrazu na żywo lub odtwarzania nagrań. Jeszcze lepszym rozwiązaniem jest zintegrowanie architektury nadzoru z usługami katalogowymi Windows AD, LDAP lub Trust Domains wdrożonymi w firmie. Dzięki obsłudze protokołów HTTPS i SSL/TLS połączenie z Surveillance Station jest zawsze bezpieczne. Zarządzanie wieloma kamerami Surveillance Station jest wyposażona w narzędzia ułatwiające zarządzanie wieloma kamerami. Kamery możesz podzielić na grupy oglądane zawsze razem. Możesz też użyć mapy elektronicznej do określania lokalizacji serwerów rejestracji obrazów i kamer IP. Na panelu wyświetlane są informacje o kamerach wraz z kategoriami i miniaturami, a także filtry umożliwiające wyświetlanie kamer na podstawie atrybutów. Wszystkie alerty systemowe są agregowane przez serwer główny, dzięki czemu administratorzy są na bieżąco. 3

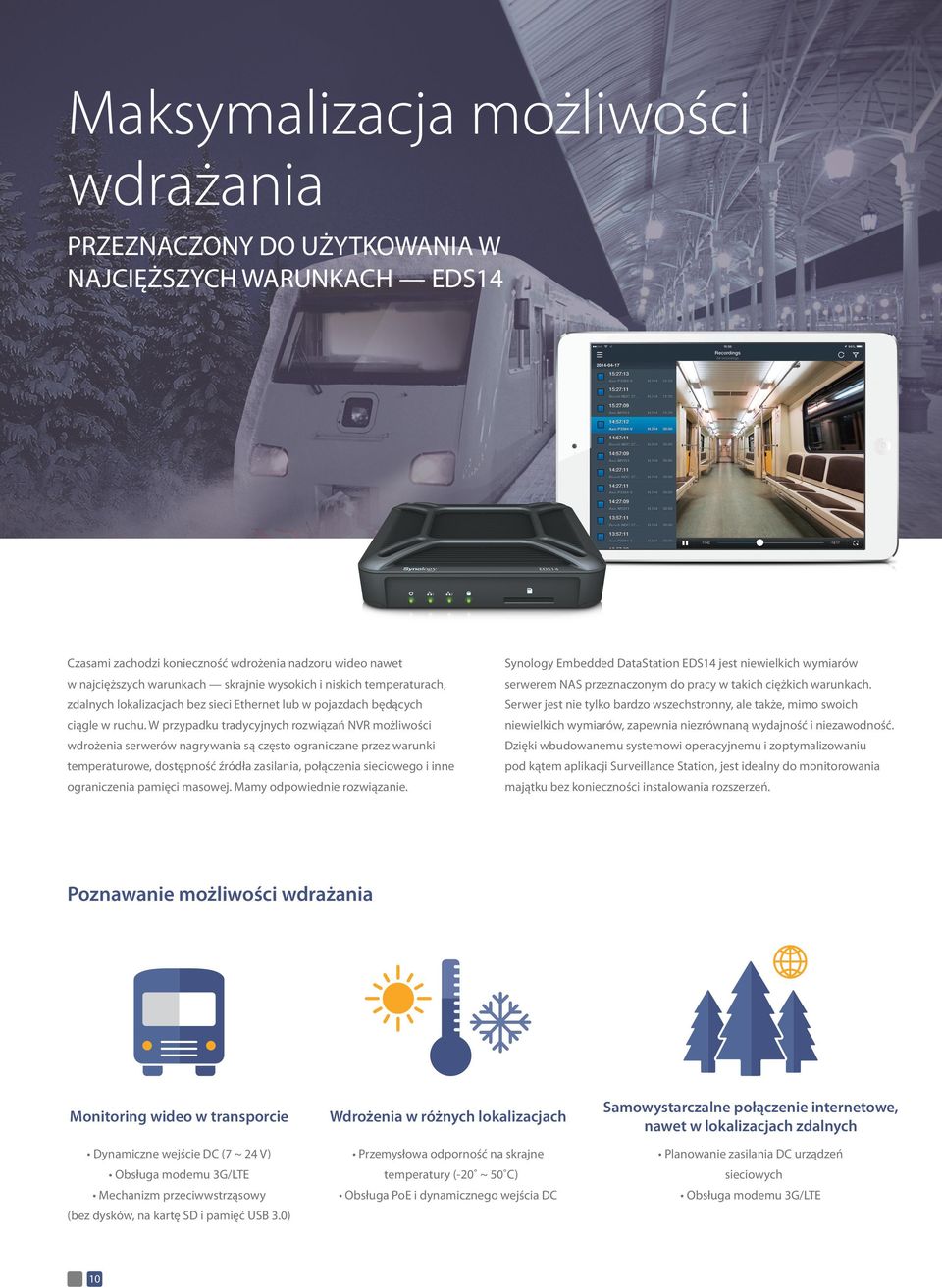

11 Maksymalizacja możliwości wdrażania PRZEZNACZONY DO UŻYTKOWANIA W NAJCIĘŻSZYCH WARUNKACH EDS14 Czasami zachodzi konieczność wdrożenia nadzoru wideo nawet Synology Embedded DataStation EDS14 jest niewielkich wymiarów w najcięższych warunkach skrajnie wysokich i niskich temperaturach, serwerem NAS przeznaczonym do pracy w takich ciężkich warunkach. zdalnych lokalizacjach bez sieci Ethernet lub w pojazdach będących Serwer jest nie tylko bardzo wszechstronny, ale także, mimo swoich ciągle w ruchu. W przypadku tradycyjnych rozwiązań NVR możliwości niewielkich wymiarów, zapewnia niezrównaną wydajność i niezawodność. wdrożenia serwerów nagrywania są często ograniczane przez warunki Dzięki wbudowanemu systemowi operacyjnemu i zoptymalizowaniu temperaturowe, dostępność źródła zasilania, połączenia sieciowego i inne pod kątem aplikacji Surveillance Station, jest idealny do monitorowania ograniczenia pamięci masowej. Mamy odpowiednie rozwiązanie. majątku bez konieczności instalowania rozszerzeń. Poznawanie możliwości wdrażania Monitoring wideo w transporcie Wdrożenia w różnych lokalizacjach Samowystarczalne połączenie internetowe, nawet w lokalizacjach zdalnych Dynamiczne wejście DC (7 ~ 24 V) Przemysłowa odporność na skrajne Planowanie zasilania DC urządzeń Obsługa modemu 3G/LTE temperatury (-20 ~ 50 C) sieciowych Mechanizm przeciwwstrząsowy Obsługa PoE i dynamicznego wejścia DC Obsługa modemu 3G/LTE (bez dysków, na kartę SD i pamięć USB 3.0) 10

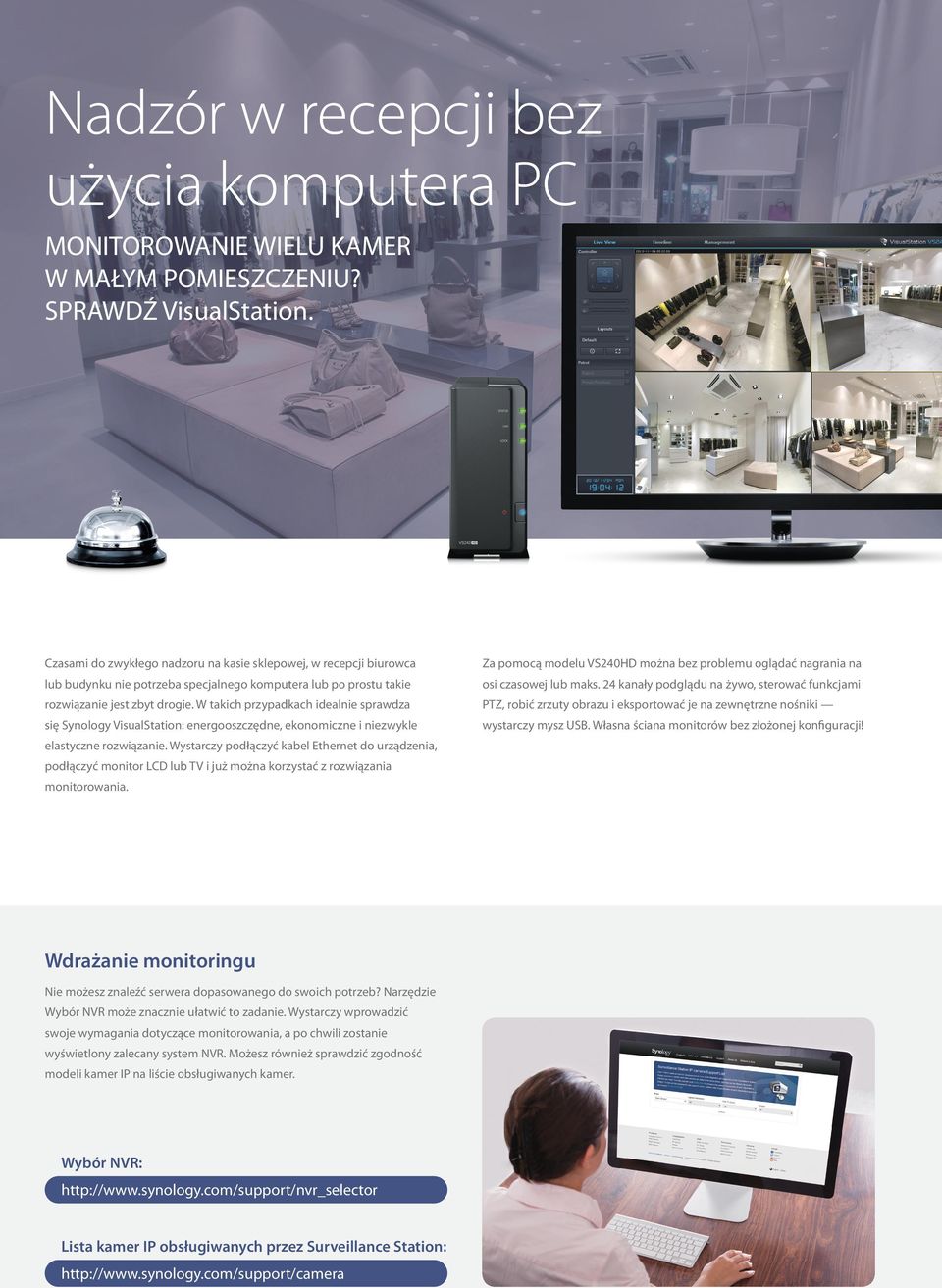

12 Nadzór w recepcji bez użycia komputera PC MONITOROWANIE WIELU KAMER W MAŁYM POMIESZCZENIU? SPRAWDŹ VisualStation. Czasami do zwykłego nadzoru na kasie sklepowej, w recepcji biurowca Za pomocą modelu VS240HD można bez problemu oglądać nagrania na lub budynku nie potrzeba specjalnego komputera lub po prostu takie osi czasowej lub maks. 24 kanały podglądu na żywo, sterować funkcjami rozwiązanie jest zbyt drogie. W takich przypadkach idealnie sprawdza PTZ, robić zrzuty obrazu i eksportować je na zewnętrzne nośniki się Synology VisualStation: energooszczędne, ekonomiczne i niezwykle wystarczy mysz USB. Własna ściana monitorów bez złożonej konfiguracji! elastyczne rozwiązanie. Wystarczy podłączyć kabel Ethernet do urządzenia, podłączyć monitor LCD lub TV i już można korzystać z rozwiązania monitorowania. Wdrażanie monitoringu Nie możesz znaleźć serwera dopasowanego do swoich potrzeb? Narzędzie Wybór NVR może znacznie ułatwić to zadanie. Wystarczy wprowadzić swoje wymagania dotyczące monitorowania, a po chwili zostanie wyświetlony zalecany system NVR. Możesz również sprawdzić zgodność modeli kamer IP na liście obsługiwanych kamer. Wybór NVR: Lista kamer IP obsługiwanych przez Surveillance Station:

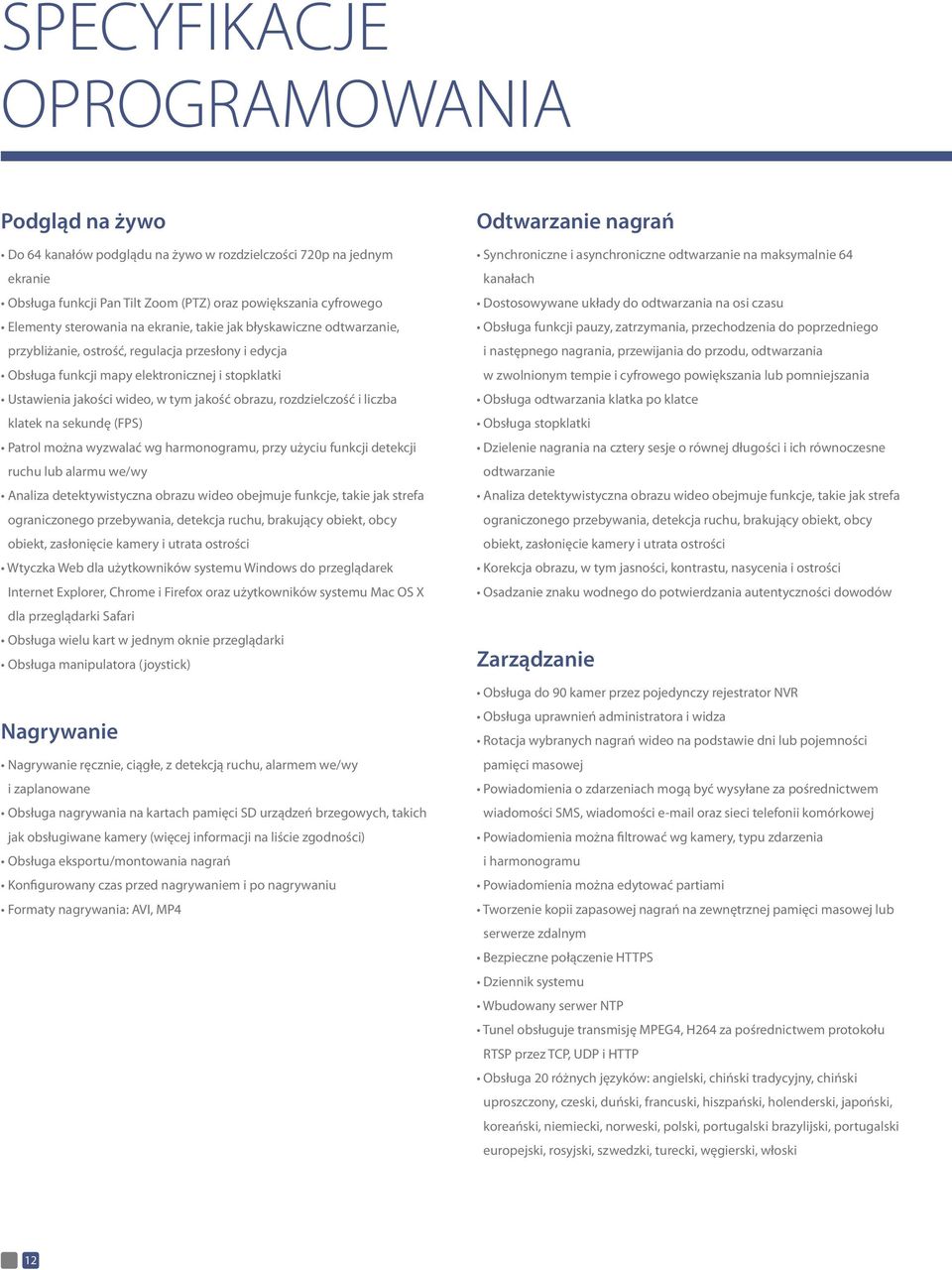

13 SPECYFIKACJE OPROGRAMOWANIA Podgląd na żywo Do 64 kanałów podglądu na żywo w rozdzielczości 720p na jednym ekranie Obsługa funkcji Pan Tilt Zoom (PTZ) oraz powiększania cyfrowego Elementy sterowania na ekranie, takie jak błyskawiczne odtwarzanie, przybliżanie, ostrość, regulacja przesłony i edycja Obsługa funkcji mapy elektronicznej i stopklatki Ustawienia jakości wideo, w tym jakość obrazu, rozdzielczość i liczba klatek na sekundę (FPS) Patrol można wyzwalać wg harmonogramu, przy użyciu funkcji detekcji ruchu lub alarmu we/wy Analiza detektywistyczna obrazu wideo obejmuje funkcje, takie jak strefa ograniczonego przebywania, detekcja ruchu, brakujący obiekt, obcy obiekt, zasłonięcie kamery i utrata ostrości Wtyczka Web dla użytkowników systemu Windows do przeglądarek Internet Explorer, Chrome i Firefox oraz użytkowników systemu Mac OS X dla przeglądarki Safari Obsługa wielu kart w jednym oknie przeglądarki Obsługa manipulatora (joystick) Nagrywanie Nagrywanie ręcznie, ciągłe, z detekcją ruchu, alarmem we/wy i zaplanowane Obsługa nagrywania na kartach pamięci SD urządzeń brzegowych, takich jak obsługiwane kamery (więcej informacji na liście zgodności) Obsługa eksportu/montowania nagrań Konfigurowany czas przed nagrywaniem i po nagrywaniu Formaty nagrywania: AVI, MP4 Odtwarzanie nagrań Synchroniczne i asynchroniczne odtwarzanie na maksymalnie 64 kanałach Dostosowywane układy do odtwarzania na osi czasu Obsługa funkcji pauzy, zatrzymania, przechodzenia do poprzedniego i następnego nagrania, przewijania do przodu, odtwarzania w zwolnionym tempie i cyfrowego powiększania lub pomniejszania Obsługa odtwarzania klatka po klatce Obsługa stopklatki Dzielenie nagrania na cztery sesje o równej długości i ich równoczesne odtwarzanie Analiza detektywistyczna obrazu wideo obejmuje funkcje, takie jak strefa ograniczonego przebywania, detekcja ruchu, brakujący obiekt, obcy obiekt, zasłonięcie kamery i utrata ostrości Korekcja obrazu, w tym jasności, kontrastu, nasycenia i ostrości Osadzanie znaku wodnego do potwierdzania autentyczności dowodów Zarządzanie Obsługa do 90 kamer przez pojedynczy rejestrator NVR Obsługa uprawnień administratora i widza Rotacja wybranych nagrań wideo na podstawie dni lub pojemności pamięci masowej Powiadomienia o zdarzeniach mogą być wysyłane za pośrednictwem wiadomości SMS, wiadomości oraz sieci telefonii komórkowej Powiadomienia można filtrować wg kamery, typu zdarzenia i harmonogramu Powiadomienia można edytować partiami Tworzenie kopii zapasowej nagrań na zewnętrznej pamięci masowej lub serwerze zdalnym Bezpieczne połączenie HTTPS Dziennik systemu Wbudowany serwer NTP Tunel obsługuje transmisję MPEG4, H264 za pośrednictwem protokołu RTSP przez TCP, UDP i HTTP Obsługa 20 różnych języków: angielski, chiński tradycyjny, chiński uproszczony, czeski, duński, francuski, hiszpański, holenderski, japoński, koreański, niemiecki, norweski, polski, portugalski brazylijski, portugalski europejski, rosyjski, szwedzki, turecki, węgierski, włoski 12

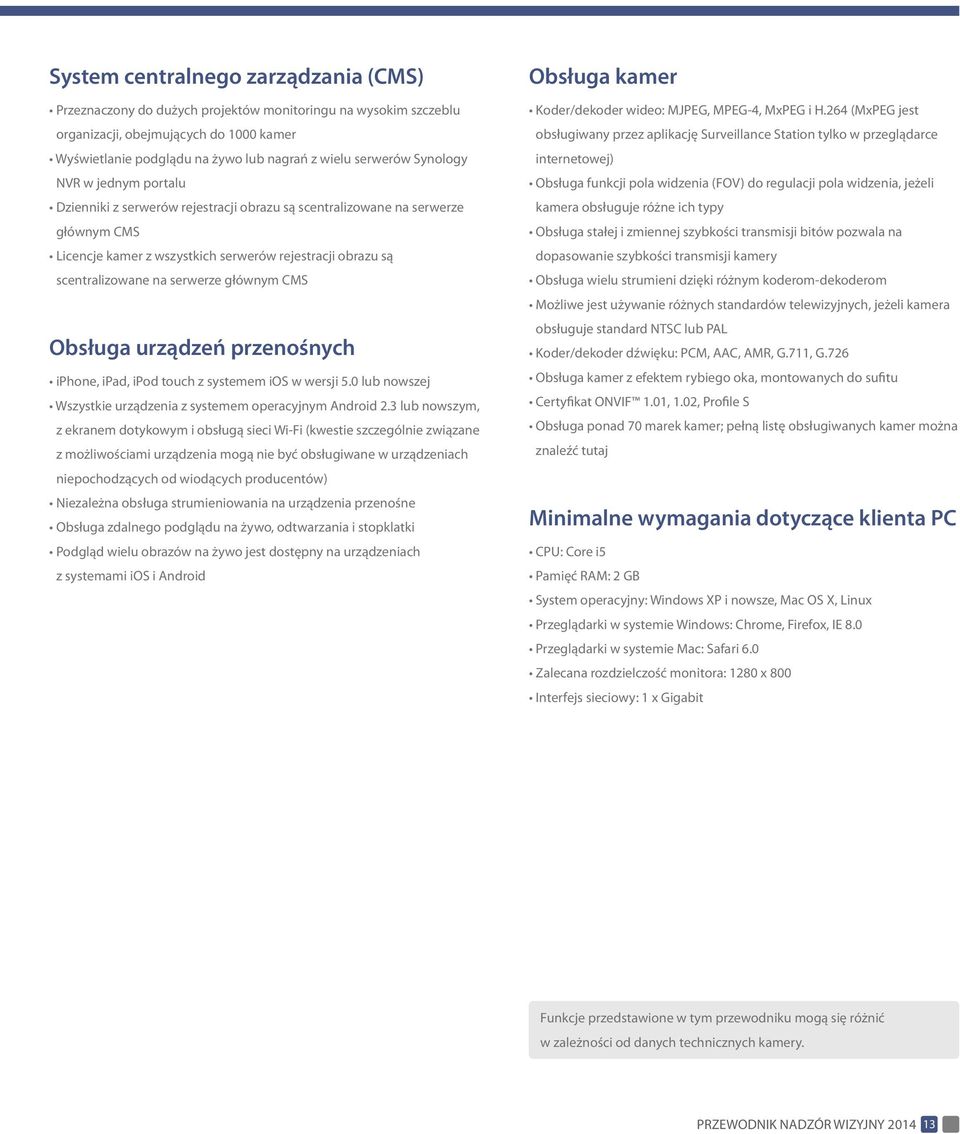

14 System centralnego zarządzania (CMS) Przeznaczony do dużych projektów monitoringu na wysokim szczeblu organizacji, obejmujących do 1000 kamer Wyświetlanie podglądu na żywo lub nagrań z wielu serwerów Synology NVR w jednym portalu Dzienniki z serwerów rejestracji obrazu są scentralizowane na serwerze głównym CMS Licencje kamer z wszystkich serwerów rejestracji obrazu są scentralizowane na serwerze głównym CMS Obsługa urządzeń przenośnych iphone, ipad, ipod touch z systemem ios w wersji 5.0 lub nowszej Wszystkie urządzenia z systemem operacyjnym Android 2.3 lub nowszym, z ekranem dotykowym i obsługą sieci Wi-Fi (kwestie szczególnie związane z możliwościami urządzenia mogą nie być obsługiwane w urządzeniach niepochodzących od wiodących producentów) Niezależna obsługa strumieniowania na urządzenia przenośne Obsługa zdalnego podglądu na żywo, odtwarzania i stopklatki Podgląd wielu obrazów na żywo jest dostępny na urządzeniach z systemami ios i Android Obsługa kamer Koder/dekoder wideo: MJPEG, MPEG-4, MxPEG i H.264 (MxPEG jest obsługiwany przez aplikację Surveillance Station tylko w przeglądarce internetowej) Obsługa funkcji pola widzenia (FOV) do regulacji pola widzenia, jeżeli kamera obsługuje różne ich typy Obsługa stałej i zmiennej szybkości transmisji bitów pozwala na dopasowanie szybkości transmisji kamery Obsługa wielu strumieni dzięki różnym koderom-dekoderom Możliwe jest używanie różnych standardów telewizyjnych, jeżeli kamera obsługuje standard NTSC lub PAL Koder/dekoder dźwięku: PCM, AAC, AMR, G.711, G.726 Obsługa kamer z efektem rybiego oka, montowanych do sufitu Certyfikat ONVIF 1.01, 1.02, Profile S Obsługa ponad 70 marek kamer; pełną listę obsługiwanych kamer można znaleźć tutaj Minimalne wymagania dotyczące klienta PC CPU: Core i5 Pamięć RAM: 2 GB System operacyjny: Windows XP i nowsze, Mac OS X, Linux Przeglądarki w systemie Windows: Chrome, Firefox, IE 8.0 Przeglądarki w systemie Mac: Safari 6.0 Zalecana rozdzielczość monitora: 1280 x 800 Interfejs sieciowy: 1 x Gigabit Funkcje przedstawione w tym przewodniku mogą się różnić w zależności od danych technicznych kamery. PRZEWODNIK NADZÓR WIZYJNY

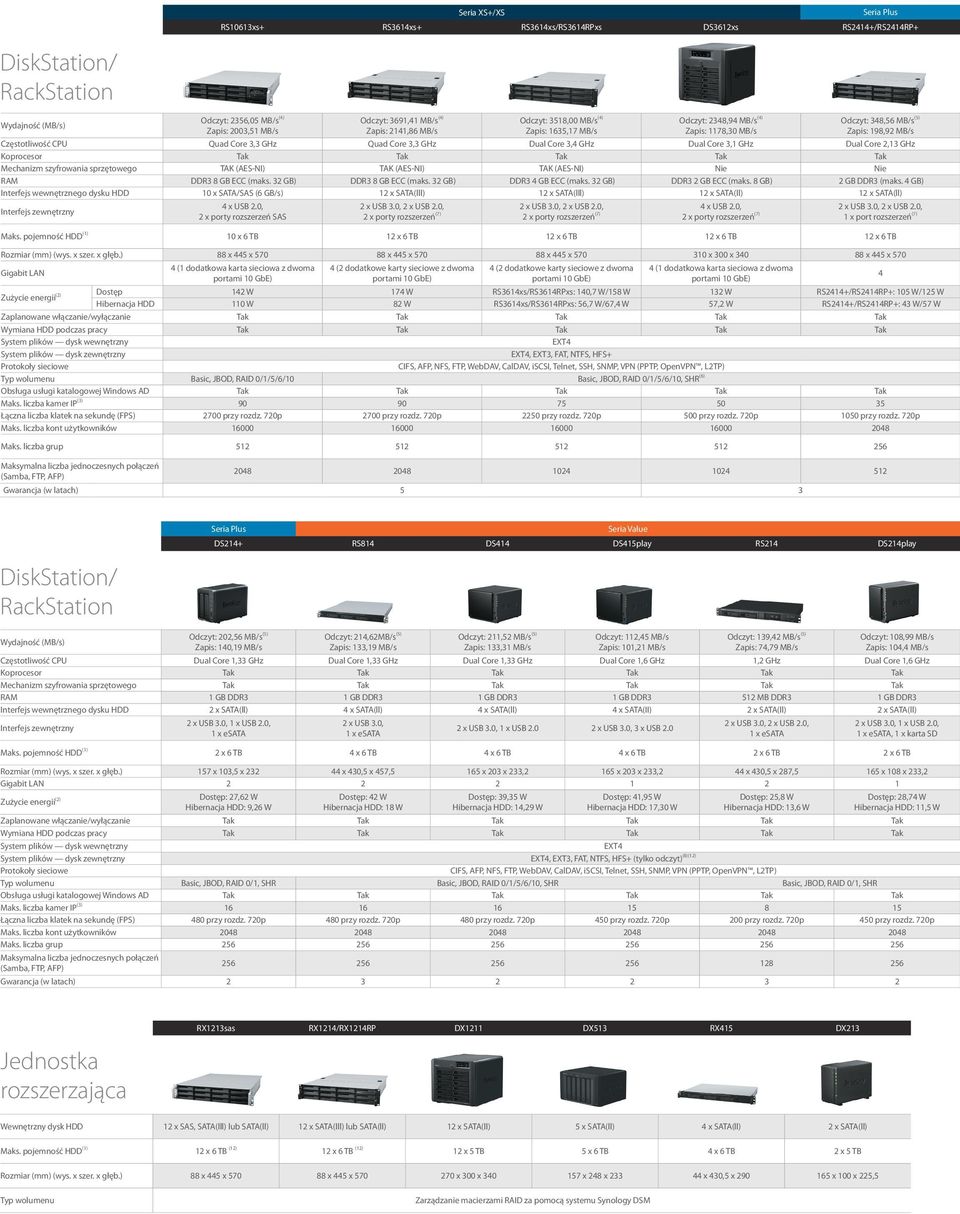

15 Seria XS+/XS RS10613xs+ RS3614xs+ RS3614xs/RS3614RPxs DS3612xs RS2414+/RS2414RP+ Seria Plus DiskStation/ RackStation Wydajność (MB/s) Odczyt: 2356,05 MB/s (4) Zapis: 2003,51 MB/s Odczyt: 3691,41 MB/s (4) Zapis: 2141,86 MB/s Odczyt: 3518,00 MB/s (4) Zapis: 1635,17 MB/s Odczyt: 2348,94 MB/s (4) Zapis: 1178,30 MB/s Odczyt: 348,56 MB/s (5) Zapis: 198,92 MB/s Częstotliwość CPU Quad Core 3,3 GHz Quad Core 3,3 GHz Dual Core 3,4 GHz Dual Core 3,1 GHz Dual Core 2,13 GHz Koprocesor Tak Tak Tak Tak Tak Mechanizm szyfrowania sprzętowego TAK (AES-NI) TAK (AES-NI) TAK (AES-NI) Nie Nie RAM DDR3 8 GB ECC (maks. 32 GB) DDR3 8 GB ECC (maks. 32 GB) DDR3 4 GB ECC (maks. 32 GB) DDR3 2 GB ECC (maks. 8 GB) 2 GB DDR3 (maks. 4 GB) Interfejs wewnętrznego dysku HDD 10 x SATA/SAS (6 GB/s) 12 x SATA(lll) 12 x SATA(lll) 12 x SATA(ll) 12 x SATA(ll) Interfejs zewnętrzny 4 x USB 2.0, 2 x porty rozszerzeń SAS 2 x USB 3.0, 2 x USB 2.0, 2 x USB 3.0, 2 x USB 2.0, 4 x USB 2.0, 2 x USB 3.0, 2 x USB 2.0, 2 x porty rozszerzeń (7) 2 x porty rozszerzeń (7) 2 x porty rozszerzeń (7) 1 x port rozszerzeń (7) Maks. pojemność HDD (1) 10 x 6 TB 12 x 6 TB 12 x 6 TB 12 x 6 TB 12 x 6 TB Rozmiar (mm) (wys. x szer. x głęb.) 88 x 445 x x 445 x x 445 x x 300 x x 445 x 570 Gigabit LAN 4 (1 dodatkowa karta sieciowa z dwoma portami 10 GbE) 4 (2 dodatkowe karty sieciowe z dwoma portami 10 GbE) 4 (2 dodatkowe karty sieciowe z dwoma portami 10 GbE) 4 (1 dodatkowa karta sieciowa z dwoma portami 10 GbE) Zużycie energii (2) Dostęp 142 W 174 W RS3614xs/RS3614RPxs: 140,7 W/158 W 132 W RS2414+/RS2414RP+: 105 W/125 W Hibernacja HDD 110 W 82 W RS3614xs/RS3614RPxs: 56,7 W/67,4 W 57,2 W RS2414+/RS2414RP+: 43 W/57 W Zaplanowane włączanie/wyłączanie Tak Tak Tak Tak Tak Wymiana HDD podczas pracy Tak Tak Tak Tak Tak System plików dysk wewnętrzny EXT4 System plików dysk zewnętrzny EXT4, EXT3, FAT, NTFS, HFS+ Protokoły sieciowe CIFS, AFP, NFS, FTP, WebDAV, CalDAV, iscsi, Telnet, SSH, SNMP, VPN (PPTP, OpenVPN, L2TP) Typ wolumenu Basic, JBOD, RAID 0/1/5/6/10 Basic, JBOD, RAID 0/1/5/6/10, SHR (6) Obsługa usługi katalogowej Windows AD Tak Tak Tak Tak Tak Maks. liczba kamer IP (3) Łączna liczba klatek na sekundę (FPS) 2700 przy rozdz. 720p 2700 przy rozdz. 720p 2250 przy rozdz. 720p 500 przy rozdz. 720p 1050 przy rozdz. 720p Maks. liczba kont użytkowników Maks. liczba grup Maksymalna liczba jednoczesnych połączeń (Samba, FTP, AFP) Gwarancja (w latach) DiskStation/ RackStation Wydajność (MB/s) Seria Plus Seria Value DS214+ RS814 DS414 DS415play RS214 DS214play Odczyt: 202,56 MB/s (5) Zapis: 140,19 MB/s Odczyt: 214,62MB/s (5) Zapis: 133,19 MB/s Odczyt: 211,52 MB/s (5) Zapis: 133,31 MB/s Odczyt: 112,45 MB/s Zapis: 101,21 MB/s Odczyt: 139,42 MB/s (5) Zapis: 74,79 MB/s Odczyt: 108,99 MB/s Zapis: 104,4 MB/s Częstotliwość CPU Dual Core 1,33 GHz Dual Core 1,33 GHz Dual Core 1,33 GHz Dual Core 1,6 GHz 1,2 GHz Dual Core 1,6 GHz Koprocesor Tak Tak Tak Tak Tak Tak Mechanizm szyfrowania sprzętowego Tak Tak Tak Tak Tak Tak RAM 1 GB DDR3 1 GB DDR3 1 GB DDR3 1 GB DDR3 512 MB DDR3 1 GB DDR3 Interfejs wewnętrznego dysku HDD 2 x SATA(ll) 4 x SATA(ll) 4 x SATA(ll) 4 x SATA(II) 2 x SATA(ll) 2 x SATA(ll) Interfejs zewnętrzny 2 x USB 3.0, 1 x USB 2.0, 1 x esata 2 x USB 3.0, 1 x esata 2 x USB 3.0, 1 x USB x USB 3.0, 3 x USB x USB 3.0, 2 x USB 2.0, 1 x esata 2 x USB 3.0, 1 x USB 2.0, 1 x esata, 1 x karta SD Maks. pojemność HDD (1) 2 x 6 TB 4 x 6 TB 4 x 6 TB 4 x 6 TB 2 x 6 TB 2 x 6 TB Rozmiar (mm) (wys. x szer. x głęb.) 157 x 103,5 x x 430,5 x 457,5 165 x 203 x 233,2 165 x 203 x 233,2 44 x 430,5 x 287,5 165 x 108 x 233,2 Gigabit LAN Zużycie energii (2) Dostęp: 27,62 W Hibernacja HDD: 9,26 W Dostęp: 42 W Hibernacja HDD: 18 W Dostęp: 39,35 W Hibernacja HDD: 14,29 W Dostęp: 41,95 W Hibernacja HDD: 17,30 W Dostęp: 25,8 W Hibernacja HDD: 13,6 W Dostęp: 28,74 W Hibernacja HDD: 11,5 W Zaplanowane włączanie/wyłączanie Tak Tak Tak Tak Tak Tak Wymiana HDD podczas pracy Tak Tak Tak Tak Tak Tak System plików dysk wewnętrzny EXT4 System plików dysk zewnętrzny EXT4, EXT3, FAT, NTFS, HFS+ (tylko odczyt) (8)(12) Protokoły sieciowe CIFS, AFP, NFS, FTP, WebDAV, CalDAV, iscsi, Telnet, SSH, SNMP, VPN (PPTP, OpenVPN, L2TP) Typ wolumenu Basic, JBOD, RAID 0/1, SHR Basic, JBOD, RAID 0/1/5/6/10, SHR Basic, JBOD, RAID 0/1, SHR Obsługa usługi katalogowej Windows AD Tak Tak Tak Tak Tak Tak Maks. liczba kamer IP (3) Łączna liczba klatek na sekundę (FPS) 480 przy rozdz. 720p 480 przy rozdz. 720p 480 przy rozdz. 720p 450 przy rozdz. 720p 200 przy rozdz. 720p 450 przy rozdz. 720p Maks. liczba kont użytkowników Maks. liczba grup Maksymalna liczba jednoczesnych połączeń (Samba, FTP, AFP) Gwarancja (w latach) Jednostka rozszerzająca RX1213sas RX1214/RX1214RP DX1211 DX513 RX415 DX213 Wewnętrzny dysk HDD 12 x SAS, SATA(lll) lub SATA(ll) 12 x SATA(lll) lub SATA(ll) 12 x SATA(ll) 5 x SATA(ll) 4 x SATA(ll) 2 x SATA(ll) Maks. pojemność HDD (1) 12 x 6 TB (12) 12 x 6 TB (12) 12 x 5 TB 5 x 6 TB 4 x 6 TB 2 x 5 TB Rozmiar (mm) (wys. x szer. x głęb.) 88 x 445 x x 445 x x 300 x x 248 x x 430,5 x x 100 x 225,5 Typ wolumenu Zarządzanie macierzami RAID za pomocą systemu Synology DSM

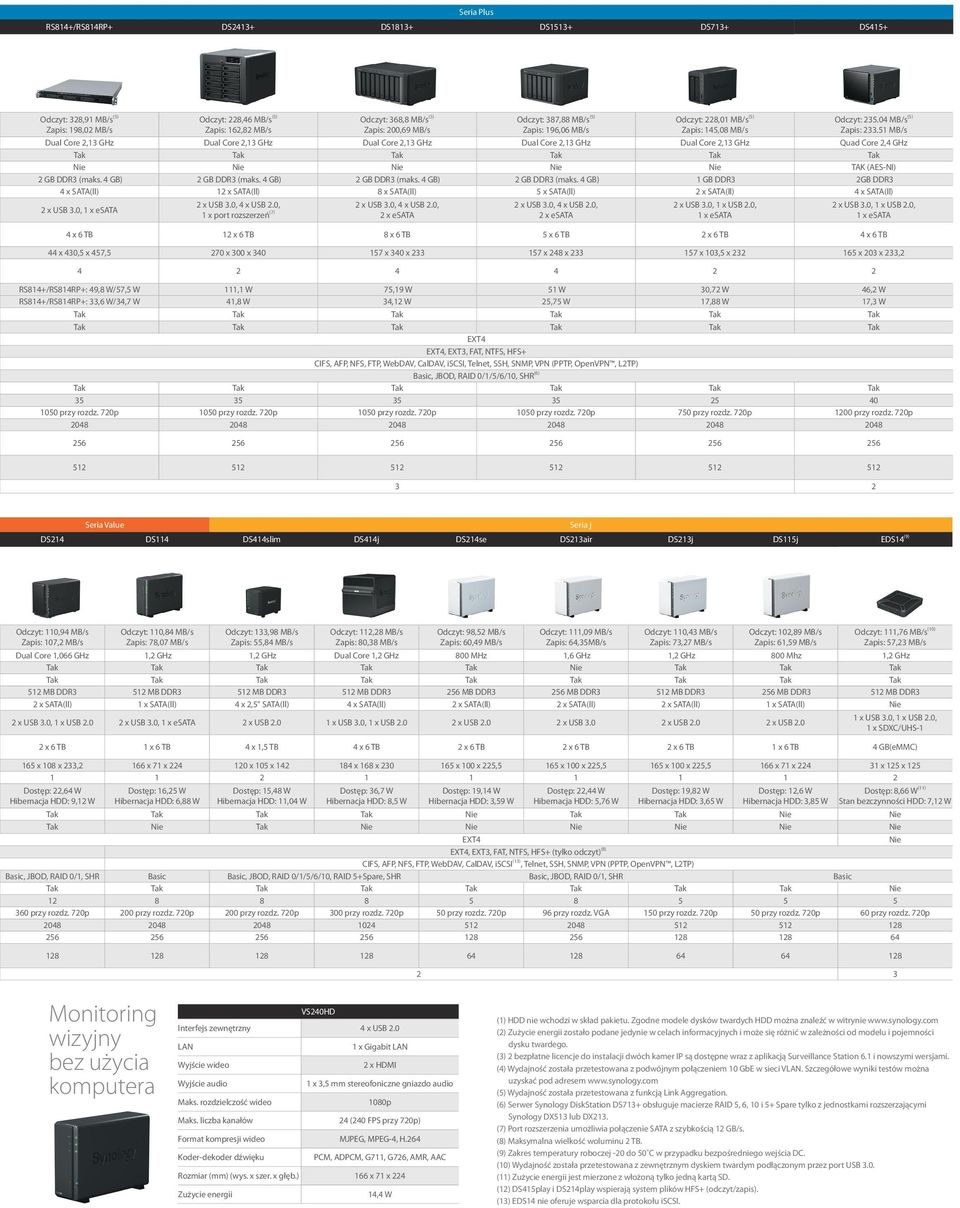

16 Seria Plus RS814+/RS814RP+ DS2413+ DS1813+ DS1513+ DS713+ DS415+ Odczyt: 328,91 MB/s (5) Zapis: 198,02 MB/s Odczyt: 228,46 MB/s (5) Zapis: 162,82 MB/s Odczyt: 368,8 MB/s (5) Zapis: 200,69 MB/s Odczyt: 387,88 MB/s (5) Zapis: 196,06 MB/s Odczyt: 228,01 MB/s (5) Zapis: 145,08 MB/s Odczyt: MB/s (5) Zapis: MB/s Dual Core 2,13 GHz Dual Core 2,13 GHz Dual Core 2,13 GHz Dual Core 2,13 GHz Dual Core 2,13 GHz Quad Core 2,4 GHz Tak Tak Tak Tak Tak Tak Nie Nie Nie Nie Nie TAK (AES-NI) 2 GB DDR3 (maks. 4 GB) 2 GB DDR3 (maks. 4 GB) 2 GB DDR3 (maks. 4 GB) 2 GB DDR3 (maks. 4 GB) 1 GB DDR3 2GB DDR3 4 x SATA(ll) 12 x SATA(ll) 8 x SATA(ll) 5 x SATA(ll) 2 x SATA(ll) 4 x SATA(ll) 2 x USB 3.0, 1 x esata 2 x USB 3.0, 4 x USB 2.0, 2 x USB 3.0, 4 x USB 2.0, 1 x port rozszerzeń (7) 2 x esata 2 x USB 3.0, 4 x USB 2.0, 2 x esata 2 x USB 3.0, 1 x USB 2.0, 1 x esata 2 x USB 3.0, 1 x USB 2.0, 1 x esata 4 x 6 TB 12 x 6 TB 8 x 6 TB 5 x 6 TB 2 x 6 TB 4 x 6 TB 44 x 430,5 x 457,5 270 x 300 x x 340 x x 248 x x 103,5 x x 203 x 233, RS814+/RS814RP+: 49,8 W/57,5 W 111,1 W 75,19 W 51 W 30,72 W 46,2 W RS814+/RS814RP+: 33,6 W/34,7 W 41,8 W 34,12 W 25,75 W 17,88 W 17,3 W Tak Tak Tak Tak Tak Tak Tak Tak Tak Tak Tak Tak EXT4 EXT4, EXT3, FAT, NTFS, HFS+ CIFS, AFP, NFS, FTP, WebDAV, CalDAV, iscsi, Telnet, SSH, SNMP, VPN (PPTP, OpenVPN, L2TP) Basic, JBOD, RAID 0/1/5/6/10, SHR (6) Tak Tak Tak Tak Tak Tak przy rozdz. 720p 1050 przy rozdz. 720p 1050 przy rozdz. 720p 1050 przy rozdz. 720p 750 przy rozdz. 720p 1200 przy rozdz. 720p Seria Value Seria j DS214 DS114 DS414slim DS414j DS214se DS213air DS213j DS115j EDS14 (9) Odczyt: 110,94 MB/s Zapis: 107,2 MB/s Odczyt: 110,84 MB/s Zapis: 78,07 MB/s Odczyt: 133,98 MB/s Zapis: 55,84 MB/s Odczyt: 112,28 MB/s Zapis: 80,38 MB/s Odczyt: 98,52 MB/s Zapis: 60,49 MB/s Odczyt: 111,09 MB/s Zapis: 64,35MB/s Odczyt: 110,43 MB/s Zapis: 73,27 MB/s Odczyt: 102,89 MB/s Zapis: 61,59 MB/s Odczyt: 111,76 MB/s (10) Zapis: 57,23 MB/s Dual Core 1,066 GHz 1,2 GHz 1,2 GHz Dual Core 1,2 GHz 800 MHz 1,6 GHz 1,2 GHz 800 Mhz 1,2 GHz Tak Tak Tak Tak Tak Nie Tak Tak Tak Tak Tak Tak Tak Tak Tak Tak Tak Tak 512 MB DDR3 512 MB DDR3 512 MB DDR3 512 MB DDR3 256 MB DDR3 256 MB DDR3 512 MB DDR3 256 MB DDR3 512 MB DDR3 2 x SATA(ll) 1 x SATA(ll) 4 x 2,5" SATA(ll) 4 x SATA(ll) 2 x SATA(ll) 2 x SATA(ll) 2 x SATA(ll) 1 x SATA(ll) Nie 2 x USB 3.0, 1 x USB x USB 3.0, 1 x esata 2 x USB x USB 3.0, 1 x USB x USB x USB x USB x USB x USB 3.0, 1 x USB 2.0, 1 x SDXC/UHS-1 2 x 6 TB 1 x 6 TB 4 x 1,5 TB 4 x 6 TB 2 x 6 TB 2 x 6 TB 2 x 6 TB 1 x 6 TB 4 GB(eMMC) 165 x 108 x 233,2 166 x 71 x x 105 x x 168 x x 100 x 225,5 165 x 100 x 225,5 165 x 100 x 225,5 166 x 71 x x 125 x Dostęp: 22,64 W Hibernacja HDD: 9,12 W Dostęp: 16,25 W Hibernacja HDD: 6,88 W Dostęp: 15,48 W Hibernacja HDD: 11,04 W Dostęp: 36,7 W Hibernacja HDD: 8,5 W Dostęp: 19,14 W Hibernacja HDD: 3,59 W Dostęp: 22,44 W Hibernacja HDD: 5,76 W Dostęp: 19,82 W Hibernacja HDD: 3,65 W Dostęp: 12,6 W Hibernacja HDD: 3,85 W Dostęp: 8,66 W (11) Stan bezczynności HDD: 7,12 W Tak Tak Tak Tak Nie Tak Tak Nie Nie Tak Nie Tak Nie Nie Nie Nie Nie Nie EXT4 Nie EXT4, EXT3, FAT, NTFS, HFS+ (tylko odczyt) (8) CIFS, AFP, NFS, FTP, WebDAV, CalDAV, iscsi (13), Telnet, SSH, SNMP, VPN (PPTP, OpenVPN, L2TP) Basic, JBOD, RAID 0/1, SHR Basic Basic, JBOD, RAID 0/1/5/6/10, RAID 5+Spare, SHR Basic, JBOD, RAID 0/1, SHR Basic Tak Tak Tak Tak Tak Tak Tak Tak Nie przy rozdz. 720p 200 przy rozdz. 720p 200 przy rozdz. 720p 300 przy rozdz. 720p 50 przy rozdz. 720p 96 przy rozdz. VGA 150 przy rozdz. 720p 50 przy rozdz. 720p 60 przy rozdz. 720p Monitoring wizyjny bez użycia komputera VS240HD Interfejs zewnętrzny 4 x USB 2.0 LAN 1 x Gigabit LAN Wyjście wideo 2 x HDMI Wyjście audio 1 x 3,5 mm stereofoniczne gniazdo audio Maks. rozdzielczość wideo 1080p Maks. liczba kanałów 24 (240 FPS przy 720p) Format kompresji wideo MJPEG, MPEG-4, H.264 Koder-dekoder dźwięku PCM, ADPCM, G711, G726, AMR, AAC Rozmiar (mm) (wys. x szer. x głęb.) 166 x 71 x 224 Zużycie energii 14,4 W (1) HDD nie wchodzi w skład pakietu. Zgodne modele dysków twardych HDD można znaleźć w witrynie (2) Zużycie energii zostało podane jedynie w celach informacyjnych i może się różnić w zależności od modelu i pojemności dysku twardego. (3) 2 bezpłatne licencje do instalacji dwóch kamer IP są dostępne wraz z aplikacją Surveillance Station 6.1 i nowszymi wersjami. (4) Wydajność została przetestowana z podwójnym połączeniem 10 GbE w sieci VLAN. Szczegółowe wyniki testów można uzyskać pod adresem (5) Wydajność została przetestowana z funkcją Link Aggregation. (6) Serwer Synology DiskStation DS713+ obsługuje macierze RAID 5, 6, 10 i 5+ Spare tylko z jednostkami rozszerzającymi Synology DX513 lub DX213. (7) Port rozszerzenia umożliwia połączenie SATA z szybkością 12 GB/s. (8) Maksymalna wielkość woluminu 2 TB. (9) Zakres temperatury roboczej -20 do 50 C w przypadku bezpośredniego wejścia DC. (10) Wydajność została przetestowana z zewnętrznym dyskiem twardym podłączonym przez port USB 3.0. (11) Zużycie energii jest mierzone z włożoną tylko jedną kartą SD. (12) DS415play i DS214play wspierają system plików HFS+ (odczyt/zapis). (13) EDS14 nie oferuje wsparcia dla protokołu iscsi.

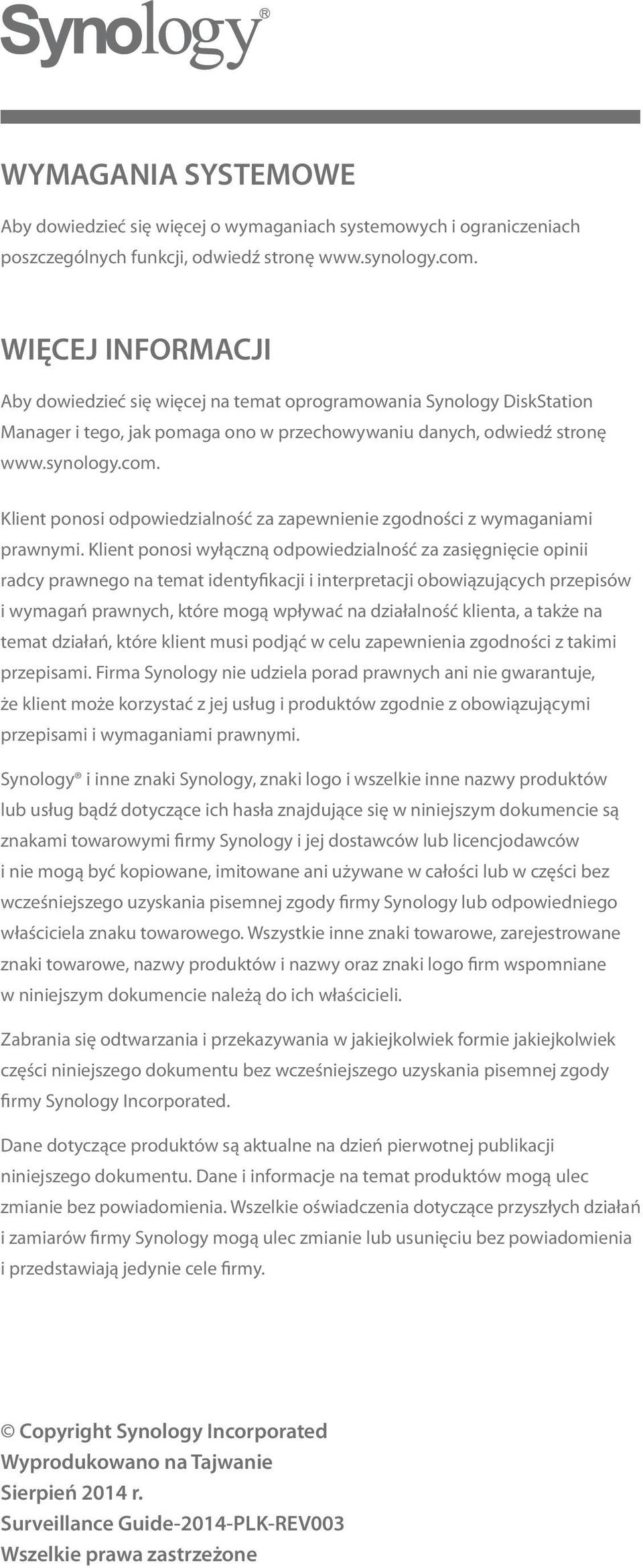

17 WYMAGANIA SYSTEMOWE Aby dowiedzieć się więcej o wymaganiach systemowych i ograniczeniach poszczególnych funkcji, odwiedź stronę WIĘCEJ INFORMACJI Aby dowiedzieć się więcej na temat oprogramowania Synology DiskStation Manager i tego, jak pomaga ono w przechowywaniu danych, odwiedź stronę Klient ponosi odpowiedzialność za zapewnienie zgodności z wymaganiami prawnymi. Klient ponosi wyłączną odpowiedzialność za zasięgnięcie opinii radcy prawnego na temat identyfikacji i interpretacji obowiązujących przepisów i wymagań prawnych, które mogą wpływać na działalność klienta, a także na temat działań, które klient musi podjąć w celu zapewnienia zgodności z takimi przepisami. Firma Synology nie udziela porad prawnych ani nie gwarantuje, że klient może korzystać z jej usług i produktów zgodnie z obowiązującymi przepisami i wymaganiami prawnymi. Synology i inne znaki Synology, znaki logo i wszelkie inne nazwy produktów lub usług bądź dotyczące ich hasła znajdujące się w niniejszym dokumencie są znakami towarowymi firmy Synology i jej dostawców lub licencjodawców i nie mogą być kopiowane, imitowane ani używane w całości lub w części bez wcześniejszego uzyskania pisemnej zgody firmy Synology lub odpowiedniego właściciela znaku towarowego. Wszystkie inne znaki towarowe, zarejestrowane znaki towarowe, nazwy produktów i nazwy oraz znaki logo firm wspomniane w niniejszym dokumencie należą do ich właścicieli. Zabrania się odtwarzania i przekazywania w jakiejkolwiek formie jakiejkolwiek części niniejszego dokumentu bez wcześniejszego uzyskania pisemnej zgody firmy Synology Incorporated. Dane dotyczące produktów są aktualne na dzień pierwotnej publikacji niniejszego dokumentu. Dane i informacje na temat produktów mogą ulec zmianie bez powiadomienia. Wszelkie oświadczenia dotyczące przyszłych działań i zamiarów firmy Synology mogą ulec zmianie lub usunięciu bez powiadomienia i przedstawiają jedynie cele firmy. Copyright Synology Incorporated Wyprodukowano na Tajwanie Sierpień 2014 r. Surveillance Guide-2014-PLK-REV003 Wszelkie prawa zastrzeżone

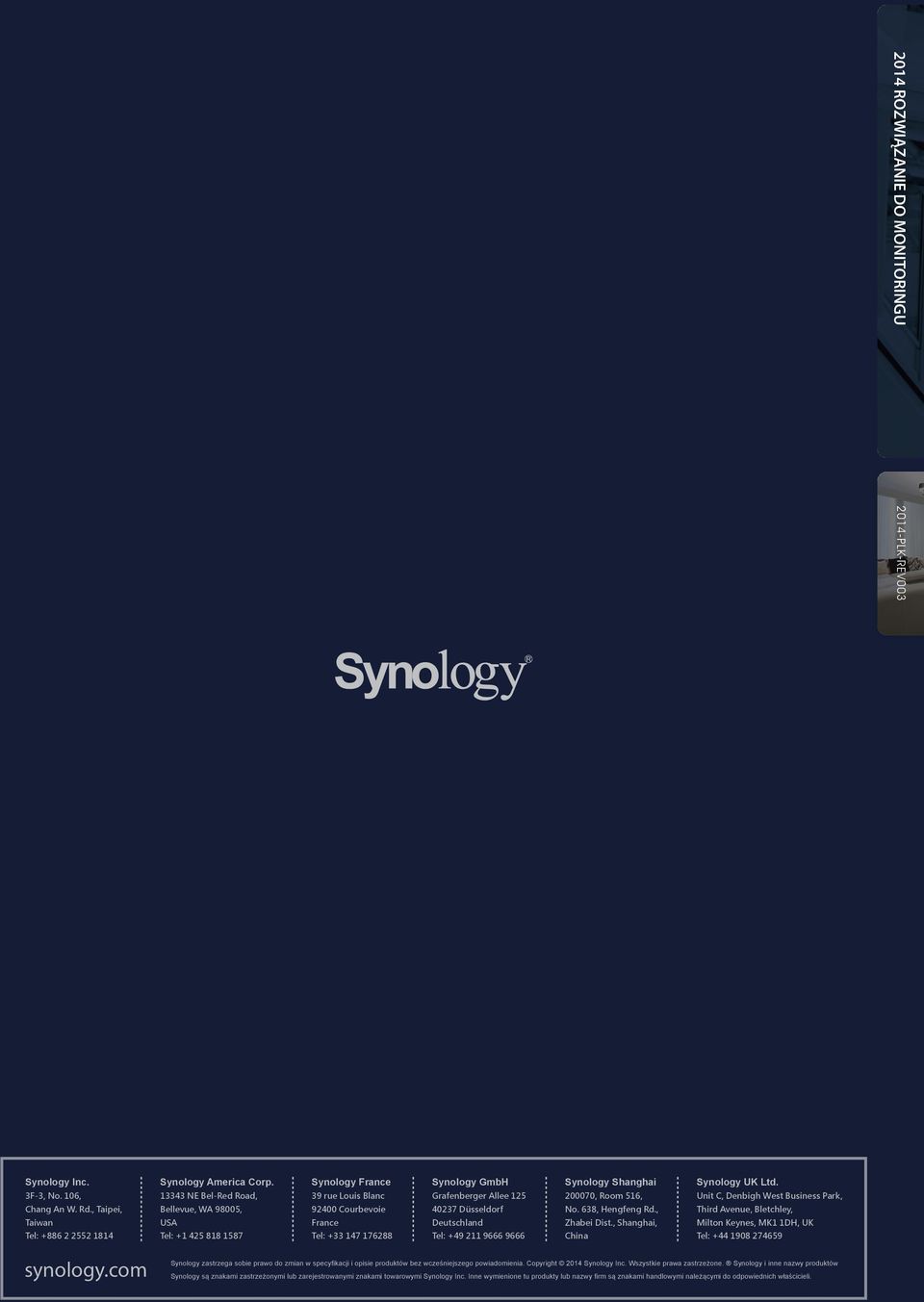

18 2014 ROZWIĄZANIE DO MONITORINGU 2014-PLK-REV003 Synology Inc. Synology America Corp. Synology France Synology GmbH Synology Shanghai Synology UK Ltd. 3F-3, No. 106, NE Bel-Red Road, 39 rue Louis Blanc Grafenberger Allee , Room 516, Unit C, Denbigh West Business Park, Chang An W. Rd., Taipei, Bellevue, WA 98005, Courbevoie Düsseldorf No. 638, Hengfeng Rd., Third Avenue, Bletchley, Taiwan USA France Deutschland Zhabei Dist., Shanghai, Milton Keynes, MK1 1DH, UK Tel: Tel: Tel: Tel: China Tel: synology.com Synology zastrzega sobie prawo do zmian w specyfikacji i opisie produktów bez wcześniejszego powiadomienia. Copyright 2014 Synology Inc. Wszystkie prawa zastrzeżone. Synology i inne nazwy produktów Synology są znakami zastrzeżonymi lub zarejestrowanymi znakami towarowymi Synology Inc. Inne wymienione tu produkty lub nazwy firm są znakami handlowymi należącymi do odpowiednich właścicieli.
