KONCEPCJA ROZBUDOWY OCZYSZCZALNI ŚCIEKÓW W GROTNIKACH

Wielkość: px
Rozpocząć pokaz od strony:

Download "KONCEPCJA ROZBUDOWY OCZYSZCZALNI ŚCIEKÓW W GROTNIKACH"

Transkrypt

1 GMINNY ZAKŁAD KOMUNALNY Sp. z o.o. Ul. Karola Kurpińskiego Włoszakowice NIP: KONCEPCJA ROZBUDOWY OCZYSZCZALNI ŚCIEKÓW W GROTNIKACH Opracował: mgr inż. Rafał Jagodzik Włoszakowice, marzec 2017 r.

2 I. Zakres i cel opracowania. Opracowanie zawiera koncepcję rozbudowy oczyszczalni ścieków w Grotnikach w ramach której przewiduje się: zwiększenie przepustowości obiektu; poprawienie efektywności redukcji zanieczyszczeń, w tym zwiększenie stopnia redukcji związków azotu; dostosowanie gospodarki osadowej oczyszczalni ścieków do zwiększonych potrzeb wynikających z jej rozbudowy; włączenie nowoprojektowanych obiektów i instalacji w ciąg technologiczny istniejącej oczyszczalni oraz jej system sterowania. Koncepcja ma na celu wstępne określenie potrzeb oczyszczalni w zakresie umożliwiającym podłączenie do niej planowanych do budowy odcinków sieci kanalizacji sanitarnej w miejscowościach Dłużyna, Sądzia i Krzycko Wielkie, odcinków powstających w ramach intensywnej w ostatnich latach rozbudowy miejscowości Włoszakowice oraz planowanych do budowy odcinków sieci na terenach letniskowych, z zachowaniem aktualnie obsługiwanych odbiorców usług, w tym także dostawców ścieków przemysłowych spełniających warunki określone przez eksploatatora obiektu Gminny Zakład Komunalny Sp. z o.o. we Włoszakowicach. Niniejsze opracowanie ma również określić szacunkowy koszt przedmiotowych działań i stanowić podstawę do wystąpienia do Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Warszawie z wnioskiem o wyrażenie zgody na przeznaczenie części zaoszczędzonej kwoty w ramach projektu pn.: Rozbudowa i modernizacja infrastruktury wodociągowo-kanalizacyjnej Aglomeracji Włoszakowice etap I na modernizację oczyszczalni ścieków w Grotnikach. II. Status oczyszczalni w Grotnikach. Biologiczno mechaniczna oczyszczalnia ścieków zlokalizowana jest w północno zachodniej części Grotnik przy ulicy Łąkowej 17, Włoszakowice na działkach o numerach ewidencyjnych 208/3, 221/1, 209, 218/2 i 218/1. Rys. 1. Ogólny widok oczyszczalni ścieków 2

3 Oczyszczalnia ścieków posiada decyzję pozwolenie wodnoprawne nr OS.II z dnia 2 grudnia 2015 roku określająca następujące parametry: 1) Maksymalna godzinowa ilość ścieków Q maxh = 100,0 m 3 /h, 2) Maksymalna dobowa ilość ścieków Q dmax =1430,0 m 3 /d, 3) Średnia ilość ścieków Q śrd =1344,0 m 3 /d, 4) Maksymalna ilość ścieków w ciągu roku Q maxr = m 3 /r, 5) RLM = (RLM=Q d x BZT 5 /60) Według Rozporządzenia Ministra Środowiska z dnia r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. z 2014r., poz z późn. zm.) dla oczyszczalni powyżej RLM najwyższe dopuszczalne wskaźniki zanieczyszczeń w ściekach oczyszczonych wynoszą: 1) BZT 5 25 g O 2 /m 3, 2) ChZT 125 g O 2 /m 3, 3) Zawiesiny ogólne 35 g O 2 /m 3, 4) Azot ogólny 15 g/m 3 jako wartość średnio roczna, 5) Fosfor ogólny 2 g/m 3 jako wartość średnio roczna. III. Technologia oczyszczania ścieków. Technologię oczyszczalni ścieków w Grotnikach przyjęto w oparciu o proces niskoobciążonego osadu czynnego pracującego wg metody obróbki porcjowej ścieków SBR (Sequence Batch Reactors) z porcjowym zasilaniem ze zbiornika retencyjnego, wg systemu ze stałą objętością napełniania. Mechaniczno-biologiczna oczyszczalnia z możliwością chemicznego strącania fosforu składa się z: 1) części ściekowej: a) część mechaniczna, b) część biologiczna z możliwością chemicznego strącania fosforu 2 reaktory SBR o zasilaniu porcjowym ze zbiornika retencyjnego umożliwiające prowadzenie następujących procesów: mineralizacja związków węgla, nitryfikacja i denitryfikacja, defosfatacja biologiczna z wykorzystaniem PAO, 2) części osadowej: a) stabilizacja tlenowa oraz wstępne grawitacyjne zagęszczenie osadu w wydzielonych komorach stabilizacji tlenowej, b) odwodnienie osadu na prasie taśmowej, c) higienizacja osadu wapnem. 3

4 Ścieki surowe z sieci kanalizacji sanitarnej oraz ścieki dowożone ze stacji zlewnej SZ doprowadzane są na obiekt grawitacyjnie przewodem PVC 315 do sita ślimakowego pionowego SŚP zainstalowanego w przepompowni ścieków surowych P1. Po wstępnym podczyszczeniu na sicie ślimakowym pionowym SŚP ścieki z przepompowni P1 pompami zatapialnymi P-1 i P-2 pompowane są do stacji wstępnego oczyszczania ścieków SWOŚ zainstalowanej w budynku technicznym (obiekt nr 1) posadowionym na reaktorze SBR. W przypadku przekroczenia maksymalnego godzinowego dopływu ścieków (100 m 3 /h) ich nadmiar poprzez przegrodę przelewową na przewodzie ścieków surowych PVC 315 przepływa do zbiornika buforowego nadwyżki ścieków surowych ZB. W zbiorniku buforowym ZB zainstalowana jest pompa zatapialna P-7 przepompowująca ścieki do przepompowni ścieków surowych P-1 z pominięciem sita SŚP. Załączenie pompy P-7 uwarunkowane jest ustaniem przekroczenia maksymalnego godzinowego dopływu ścieków do oczyszczalni. Do przepompowni ścieków surowych P1 doprowadzane są także ścieki z kanalizacji zakładowej. W budynku SWOŚ ścieki oczyszczane są w sitopiaskowniku poziomym SPK w skład którego wchodzą: sito spiralne ślimakowe ST, piaskownik poziomy napowietrzany PP oraz awaryjna krata ręczna KR. Przed sitopiaskownikiem na przewodzie tłocznym PVC 225 zainstalowany jest przepływomierz elektromagnetyczny ścieków surowych PQ-1 oraz zasuwy nożowe ZS.4 i ZS.5 umożliwiające przekierowanie ścieków na kratę ręczną KR. Skratki z sita ST oraz piasek z piaskownika PP poprzez niezależny system transportowy kierowane są do dwudzielnego kontenera na skratki i pasek. Części flotujące z komory tłuszczowej sitopiaskownika SPK poprzez pompę części flotujących PF przepompowywane są do komór stabilizacji tlenowej osadu ZTSO1 i ZTSO2. Po wstępnym mechanicznym podczyszczeniu w sitopiaskowniku SPK ścieki odprowadzane są do komory retencyjnej KR. Komora retencyjna KR pełni funkcję uśredniania jakości i ilości ścieków dopływających na oczyszczalnię. W komorze retencyjnej KR zamontowane są dwie pompy zatapialne P-3 i P-4 oraz mieszadło poziome zatapialne M-1. Ścieki z komory retencyjnej KR przepompowywane są pompami P-2 i P-3 odpowiednio do komór reaktora SBR1 lub SBR2. W każdej komorze reaktora biologicznego zamontowane są m.in. mieszadło zatapialne średnioobrotowe M-2 M-3, pompy zatapialne do osadu nadmiernego P-5 P-6, dekantery pływakowe DE-1 DE-2 oraz na dnie każdej z komór ruszty do napowietrzania ścieków R-1 R-2. Doprowadzenie powietrza do rusztów R-1 i R-2 realizowane jest za pomocą dmuchaw D-1 i D-2 zlokalizowanych w stacji dmuchaw SD w budynku socjalno-technicznym. Chemiczne strącania fosforu realizowane jest poprzez dozowanie roztworu PAX-u pompami membranowymi PIX-1 i PIX-2 ze zbiornika PAX-u (obiekt nr 12) bezpośrednio do 4

5 komór reaktorów SBR-1 i SBR2 w tracie cyklu oczyszczania ścieków pod koniec fazy napowietrzania ścieków. Pompy PIX-1 i PIX-2 zainstalowane są w pomieszczeniu stacji odwadniania osadu SOO. Reaktory SBR1 i SBR2 pracują ze stałą objętością napełniania - 4cykle/dobę. Ścieki po biologicznym oczyszczeniu w reaktorach SBR1 i SBR2 poprzez dekantery DE-1 DE-2 kanałem grawitacyjnym PE 280 odprowadzane są do połączonych komór retencyjnych ścieków oczyszczonych KRSO1 i KRSO2. Następnie poprzez komorę pomiarową ścieków oczyszczonych KP2 z zainstalowanym przepływomierzem elektromagnetycznym ścieków oczyszczonych PQ-2 odprowadzane są do odbiornika tj. Rowu Grotnickiego w km Z komory ścieków oczyszczonych KRSO1 możliwy jest pobór ścieków oczyszczonych tzw. wody technologicznej. Osad nadmierny z reaktorów SBR1 i SBR2 odprowadzany jest za pomocą pomp zatapialnych P-5 P-6 do komór tlenowej stabilizacji osadu ZTSO1 i ZTSO2. Na dnie komór ZTSO1 i ZTSO2 zainstalowany jest ruszt do napowietrzania ścieków R-3 R-4. Doprowadzenie powietrza do rusztów R-3 i R-4 realizowane jest za pomocą dmuchawy D-3 zainstalowanej w stacji dmuchaw SD w budynku socjalno-technicznym. W komorach ZTSO1 i ZTSO2 następuje również wstępne grawitacyjne zagęszczenie osadu do uwodnienia U = ~98%. Wody nadosadowe z komór ZTSO1 i ZTSO2 odprowadzane są grawitacyjnie przelewami RP-1 RP-2 poprzez komorę cieczy nadosadowej do przepompowni ścieków surowych P1. Proces tlenowej stabilizacji osadu w komorach ZTSO1 i ZTSO2 dzięki odpowiedniemu ustawieniu zasuw ZO.1 ZO.8 realizowany może być w systemie szeregowym lub równoległym. Ustabilizowany osad z komór ZTSO1 i ZTSO2 grawitacyjnie odprowadzany jest do komory nadany osadu ZN na prasę taśmową z zagęszczaczem śrubowo bębnowym PT. W komorze ZN w celu uśrednienia zawartości przed podaniem na prasę taśmową PT zainstalowane jest mieszadło zatapialne M-4. Z komory nadawy osadu ZN osad poprzez pompę śrubową PŚ podawany jest do odwadniania mechanicznego na prasie taśmowej PT zainstalowanej wraz z urządzeniami towarzyszącymi w pomieszczeniu stacji odwadniania osadu SOO. Odwodniony osad przenośnikiem ślimakowym bezwałowym PS-1 transportowany jest do sąsiedniego pomieszczenia stacji higienizacji osadu SHO. Ilość osadu podawanego na prasę taśmową PT mierzona jest za pomocą przepływomierza elektromagnetycznego PQ-3 zainstalowanym na przewodzie tłocznym osadu. Proces odwadniania osadu wspomagany jest poprzez dozowanie polimeru z automatycznej stacji dawkowania polimeru SD do mieszacza statycznego osadu z roztworem polimeru MS. W pomieszczeniu stacji higienizacji osadu SHO do odwodnionego osadu poprzez instalację do higienizacji osadu dozowane jest wapno. Układ higienizacji osadu wapnem składa się z zasobnika wapna ZW, dozownika wapna DW, mieszacza osadu z wapnem MO oraz przenośnika ślimakowego do osadu z wapnem PS-2. Z przenośnika PS-2 zhigienizowany osad zrzucany jest do kontenera na odsad KP. 5

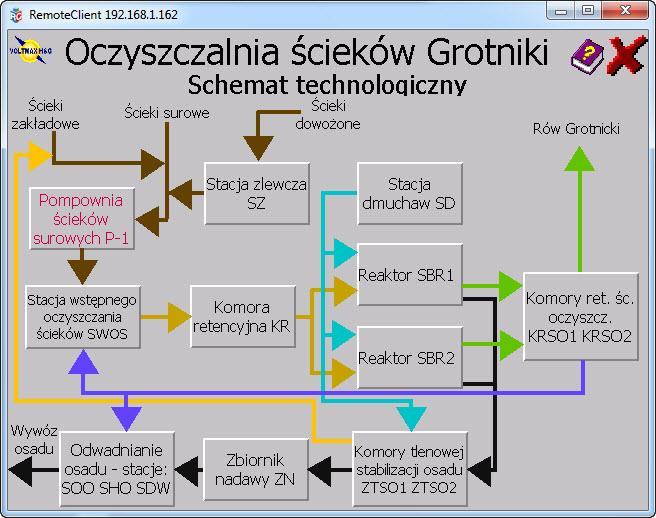

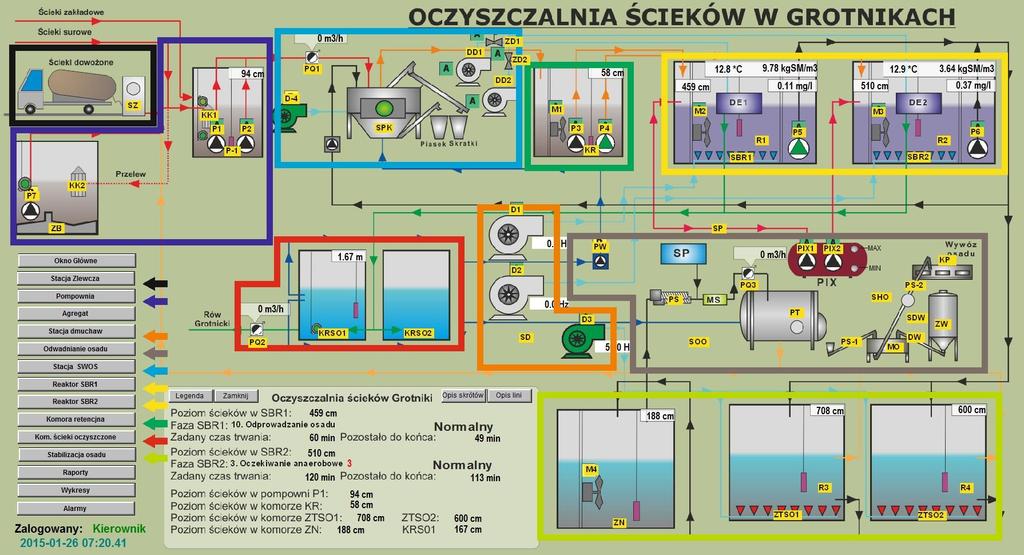

6 Rys. 2. Schemat technologiczny oczyszczalni ścieków stanowisko wizualizacji Rys. 3. Schemat blokowy oczyszczalni ścieków główna szafa sterownicza Wyodrębnia się 5 faz oczyszczania ścieków w reaktorze SBR: 1) Faza 1 - napełnianie komory, denitryfikacja, napowietrzenie, nitryfikacja, symultaniczne końcowe chemiczne strącanie fosforu; 2) Faza 2 - sedymentacja; 6

7 3) Faza 3 - spust ścieków oczyszczonych; 4) Faza 4 - spust osadu nadmiernego; 5) Faza 5 - oczekiwanie na wsad. Faza 1 po napełnianiu komory reaktora do górnego poziomu (poziom startu procesu) automatycznie załączane jest mieszadło które pracuje w warunkach anoksycznych (poziom tlenu < 0,5 g /m 3 ) i następuje denitryfikacja azotanów. Następnie przez około 203 godzin trwa intensywne napowietrzanie. Zachodzą procesy: utleniania związków węgla, amonifikacja, nitryfikacja oraz częściowa biologiczna defosfatacja około 25 min. przed wyłączeniem dmuchaw włącza się pompka PIX w celu strącenia fosforu koagulantem PIX. Faza 2 po zakończeniu procesu napowietrzania automatycznie zostaje wyłączona dmuchawa napowietrzająca i rozpoczyna się proces sedymentacji. W wyniku flokulacji osadu (kłaczkowanie) tworzy się warstwa sklarowanych ścieków oczyszczonych oraz warstwa zagęszczonego osadu na dnie reaktora. Faza sedymentacji trwa zwykle min. Faza 3 po zakończeniu procesu sedymentacji zanurza się dekanter i następuje odprowadzanie ścieków oczyszczonych. Faza 4 w procesie biologicznego oczyszczania ścieków powstaje nadmiar osadu czynnego, który należy usunąć w celu utrzymania jego stałej ilości w reaktorze. Po zakończeniu fazy sedymentacji włącza się pompa i przepompowuje osad do 2 zbiorników tlenowej stabilizacji osadu ZTSO1 i 2. Faza 5 - w procesie oczekiwania reaktor przygotowany jest do przyjęcia ścieków. Faza ta wystąpi w przypadku braku ścieków w komorze retencyjnej. IV. Istniejące obiekty oczyszczalni ścieków: 1. Stacja zlewna ścieków dowożonych: 1) Producent: Pol-Eko Aparatura, 2) Pomiary: przepływu, ph, przewodności, 3) Kontener ze stali nierdzewnej 1,0 x 2,0 m, 4) Posiada moduł identyfikacyjny przewoźników. Rys. 4. Stacja zlewna ścieków dowożonych 7

8 2. Zbiornik buforowy nadwyżki ścieków surowych: 1) Pompa zatapialna Sarlin Helsinki, Q max = 6 dm 3 /s, H p = 12 m, masa 100 kg, moc = 3 kw, 2) Pojemność zbiornika 160 m 3. Rys. 5. Zbiornik buforowy 3. Pompownia ścieków surowych z sitem ślimakowym pionowym: 1) Parametry D = 2 m, H = 6 m, z kręgów żelbetowych przykryta blachą ze stali nierdzewnej, włazy ze stali nierdzewnej na zawiasach, 2) Pompy zatapialne 2 x ABS XFP 100E z wirnikiem typu contrablock, Q = 32 l/s, H p = 14 m, moc 9 kw, 3) Zawory zwrotne kulowe kołnierzowe typu Szuster 2 szt., 4) Sonda hydrostatyczna poziomu 1 szt., 5) Pływakowy wyłącznik poziomu 1 szt., 6) Przewód tłoczny PE ø 250 mm, 7) Sito ślimakowe pionowe produkcji PWP Katowice 1 szt. Rys. 6. Pompownia ścieków z sitem ślimakowym pionowym 8

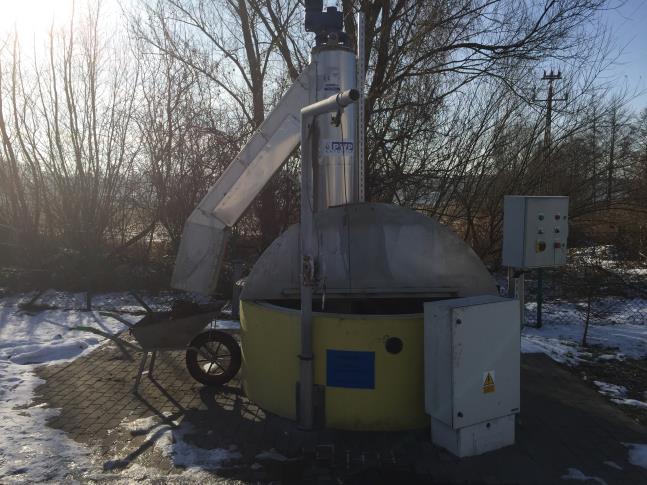

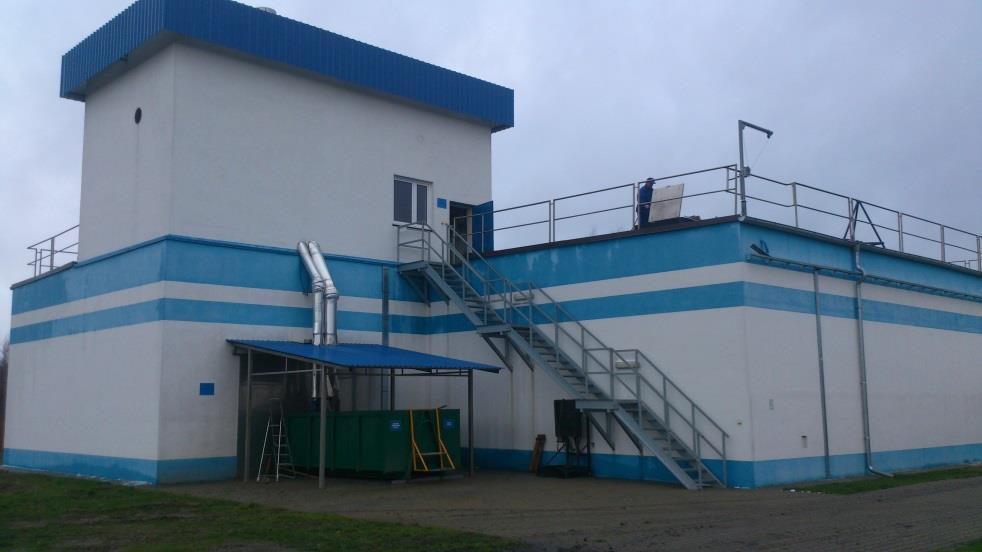

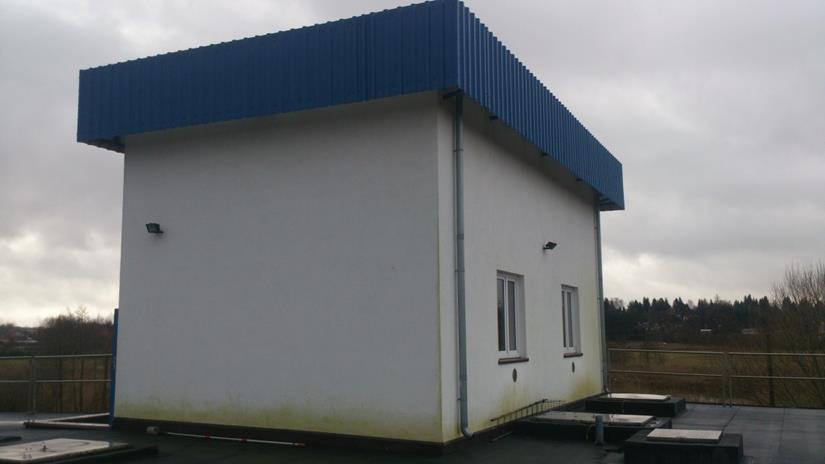

9 4. Stacja wstępnego oczyszczania ścieków: 1) Budynek murowany, posadowiony na wyniesionym reaktorze SBR, jednospadowy (nad komorą retencji KR), 2) Sitopiaskownik (zlokalizowany w budynku) poziomy Dynamik Filtr, przepływ Q maxh = 40 l/s, 3) Wyposażenie sito spiralne ślimakowe, piaskownik poziomy napowietrzany z separacją piasku i tłuszczu, krata ręczna, przelew awaryjny, pompa substancji flotujących, własna szafa sterownicza, przepływomierz elektromagnetyczny ścieków surowych, 4) Zsyp skratek i piasku pionowy, rurami spustowymi do kontenera zlokalizowanego pod zadaszoną wiatą (wywóz na składowisko odpadów), 5) Odpływ ścieków oczyszczonych mechanicznie grawitacyjnie do komory retencji. 5. Komora retencyjna: Rys. 7. Budynek sitopiaskownika 1) Konstrukcja żelbetowa, strop żelbetowy, 2) Pojemność czynna 405 m 3, całkowita 433 m 3, 3) Pompy zatapialne ABS XFP 150E, Q = 34,7 l/s, H p = 4,5 m, wirnik typu contrablock 2 szt., 4) Mieszadło M1 zatapialne średnioobrotowe ABS RW szt., 5) Sonda hydrostatyczna poziomu. Rys. 8. Komora retencji u dołu, nad nią budynek sitopiaskownika, zsyp oraz kontener na piasek i skratki 9

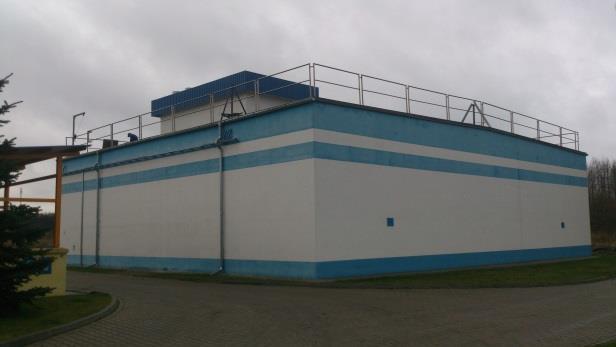

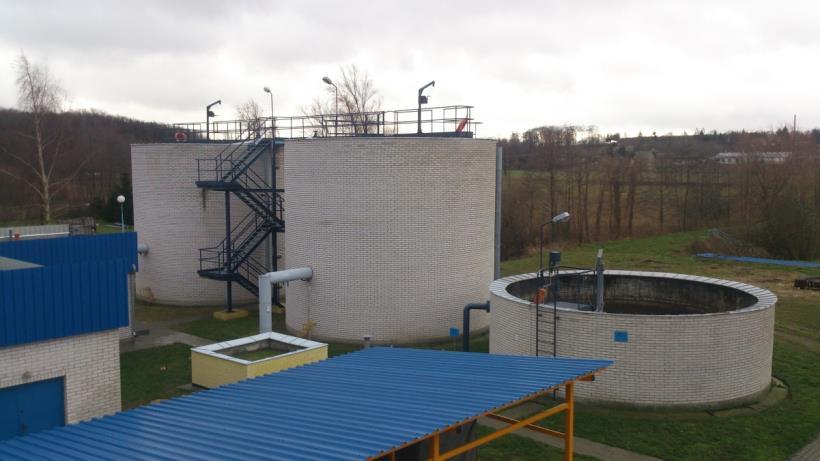

10 6. Komory reaktorów biologicznych SBR 1 i SBR 2: 1) Konstrukcja żelbetowa przykryta stropem żelbetowym, 2) Pojemność każdego reaktora czynna 1003 m 3, całkowita 1075 m 3, 3) Mieszadła obrotowe M2 i M3 średnioobrotowe ABS RW 6532, 4) Dekantery pływające (2 szt.) EkoWodrol, wydajność 200 m 3 /h 5) Pompy zatapialne (2 szt.) do odprowadzania osadu nadmiernego ABS XFP 80C, Q = 14 l/s, H p = 7,0 m, moc 2,5 kw, 6) Ruszty napowietrzające (2 kpl) ABS, dyfuzory dyskowe membranowe na rusztach PVC z systemem odwadniania rusztów, 140 szt. dyfuzorów, 7) Sonda stężenia tlenu i temperatury 2 kpl., 8) Sonda stężenia osadu 2 szt., 9) Sonda hydrostatyczna poziomu 2 szt. Rys. 9. Reaktory biologiczne SBR 1 i SBR 2 7. Komora retencyjna ścieków oczyszczonych: 1) Pojemność czynna 12 m 3 (D = 2,50 m, H = 2,50 m), 2) Kręgi żelbetowe, strop żelbetowy, 3) Sonda hydrostatyczna poziomu ścieków oczyszczonych 1 szt., 4) Pływakowy wyłącznik poziomu 1 kpl., 5) Zawory zwrotne kulowe kolanowe Szuster 2 szt. Rys. 10. Komora retencyjna ścieków oczyszczonych 10

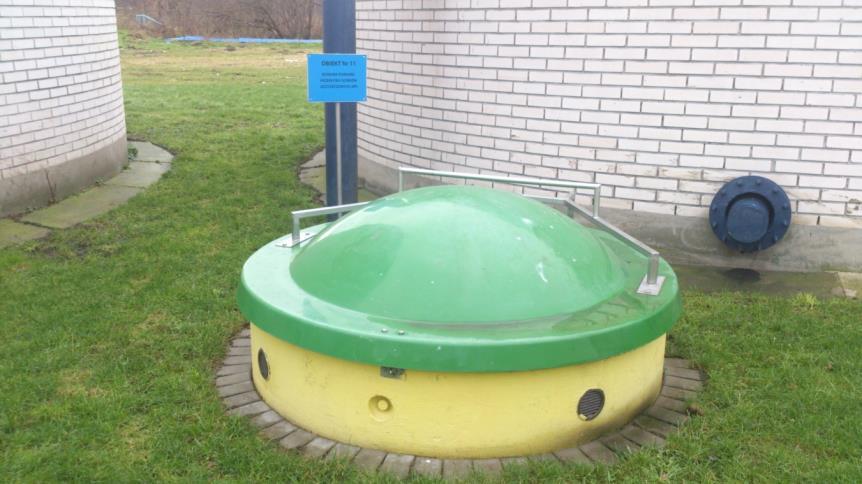

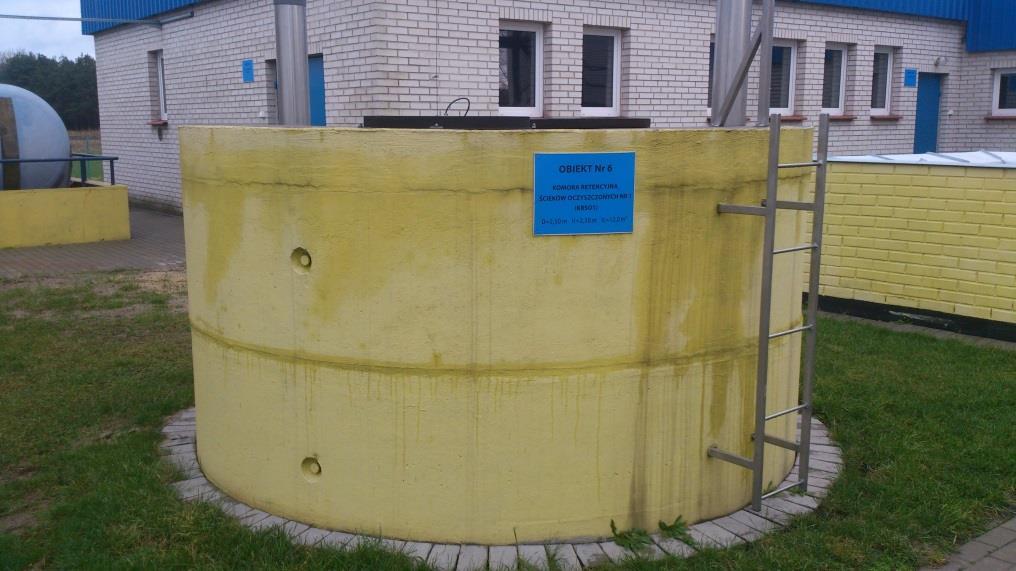

11 8. Komora pomiaru przepływu ścieków oczyszczonych: 1) Kręgi żelbetowe przykryte pokrywą z laminatu, 2) Średnica komory 1,5 m, wysokość 1,5 m, 3) Przewód przepływowy PE ø 225 mm, 4) Przepływomierz elektromagnetyczny SIEMENS MAG 5100W, Q maxh = 250 m 3 /h. 9. Stacja dmuchaw: Rys. 11. Komora pomiaru ścieków oczyszczonych 1) Lokalizacja budynek socjalno techniczny oczyszczalni, 2) Dmuchawy powietrza D1 i D2 do napowietrzania ścieków w reaktorach SBR 1 i SBR 2 (2 szt.) Aerzen Delta Blower, Q = 22,3 m 3 /min, Δp = 600 mbar, obudowa dźwiękochłonna 73 db, przyłącze tłoczne DN 150, moc 37 kw, 3) Dmuchawa powietrza do napowietrzania ścieków w komorach stabilizacji osadu ZTSO 1 i ZTSO 2 (1 szt.) Aerzen Delta Blower, Q = 4,6 m 3 /min, Δp = 800 mbar, obudowa dźwiękochłonna 73 db, przyłącze tłoczne DN 80, moc 11 kw, 4) Przepustnice ręczne do powietrza na przewodach tłocznych. Rys. 12. Stacja dmuchaw 11

12 10. Komory tlenowej stabilizacji osadu i zbiornik nadawy: 1) Konstrukcja żelbetowa, komory otwarte z pomostem, 2) Pojemność czynna 2 x 450 m 3, 3) Szeregowy przepływ osadu z ZTSO 2 do ZTSO 1, 4) Spust wody nadosadowej grawitacyjny poprzez komorę spustową wód nadosadowych do pompowni ścieków P1, 5) Zbiorniki wyposażone w ruszty napowietrzające, 6) Ustabilizowany osad odprowadzany grawitacyjnie do zbiornika nadawy, 7) Sonda hydrostatyczna poziomu, 8) Zbiornik nadawy - konstrukcja żelbetowa, zbiornik otwarty z pomostem, zbiornik retencyjny ustabilizowanego osadu przed podaniem na prasę wyposażony w mieszadło poziome 1 szt. i sondę hydrostatyczną poziomu osadu. Rys. 13. Zbiornik tlenowej stabilizacji osadu i zbiornik nadawy 11. Stacja odwadniania osadu SOO, stacja higienizacji osadu SHO, stacja dawkowania wapna SDW, zbiornik PAX: 1) Pompa ślimakowa nadawy osadu na prasę EKOFINNPOL Q max = 12 m 3 /h, moc 2.2 kw, 2) Pojemnik płynnego roztworu polimeru poj. 25 l, 3) Automatyczna stacja dawkowania polimeru płynnego TOMAL, 4) Mieszacz statyczny osadu z roztworem polielektrolitu, 5) Prasa taśmowa z zagęszczaczem śrubowo bębnowym EKOFINNPOL typu Monobelt, przepustowość max 6 m 3 /h z systemem pneumatycznej kontroli i automatycznej korekty położenia taśmy, 6) Przenośnik ślimakowy bezwałowym do osadu, 7) Mieszacz osadu z wapnem palonym, 8) Przenośnik ślimakowy osadu zmieszanego z CaO, 9) Kontener na odwodniony osad, 10) Przenośnik ślimakowy wapna palonego z silosa do mieszacza, 11) Pompy membranowe PAX EKOFINNPOL Tekna, Q ch = 54 l/h, 12) Sprężarka powietrza do obsługi prasy do osadu, 13) Instalacja dozowania wapna palonego, 12

13 14) Przepływomierz elektromagnetyczny do pomiaru przepływu osadu podawanego na prasę taśmową, 15) Pojemność zbiornika PAX 10 m 3. Rys. 13. Prasa do odwadniania osadu Rys. 14. Kontener transportowy do osadu odwodnionego Rys. 15. Zbiornik PAX 13

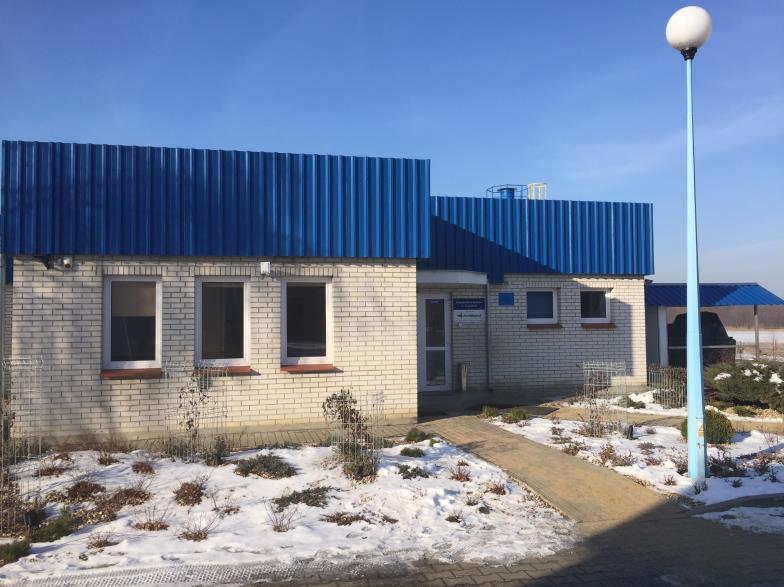

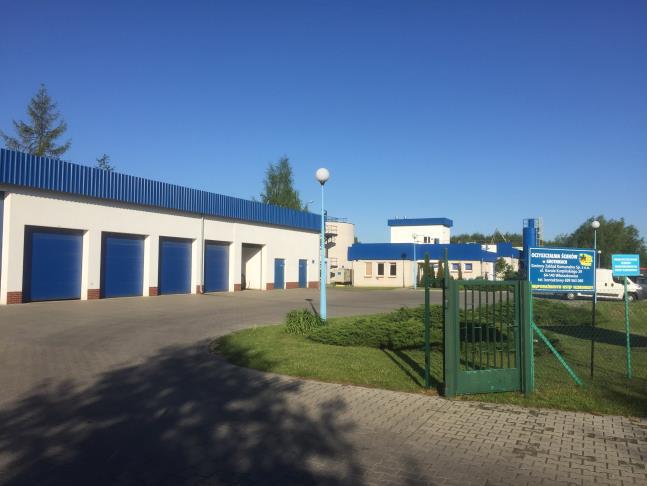

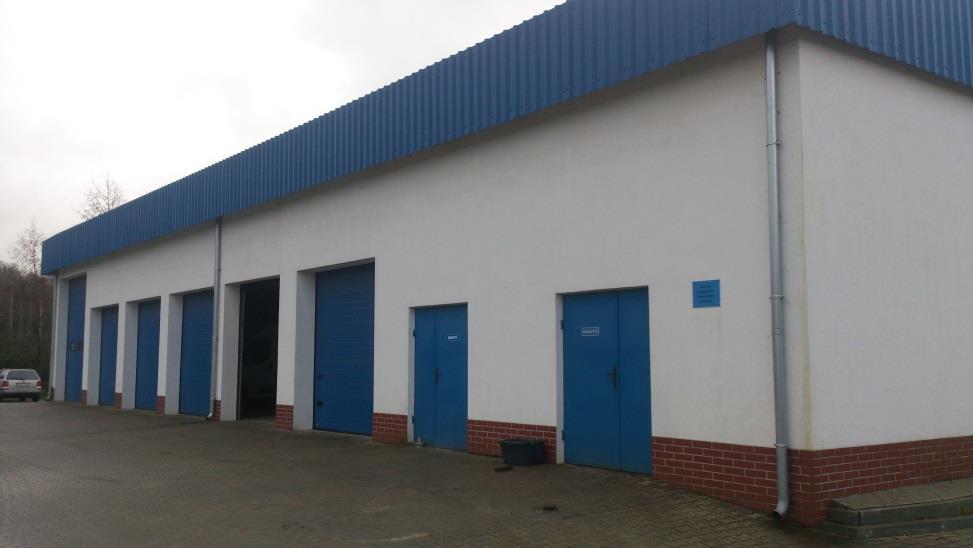

14 12. Budynek socjalno techniczny, agregat prądotwórczy, budynek garażowomagazynowo-warsztatowy: 1) Pomieszczenie sterowni oczyszczalni, 2) Pomieszczenia sanitariatów dla pracowników, 3) Pomieszczenia szatni, 4) Pomieszczenie magazynowe na sprzęt sprzątający i dokumenty. Rys. 16. Budynek socjalno techniczny oczyszczalni 5) Agregat prądotwórczy stacjonarny o mocy 100 kw, 6) Garaże dla pojazdów spółki komunalnej, 7) Magazyn armatury wodociągowej i drobnego sprzętu technicznego, 8) Warsztat. Rys. 17. Budynek garażowo-magazynowo-warsztatowy 14

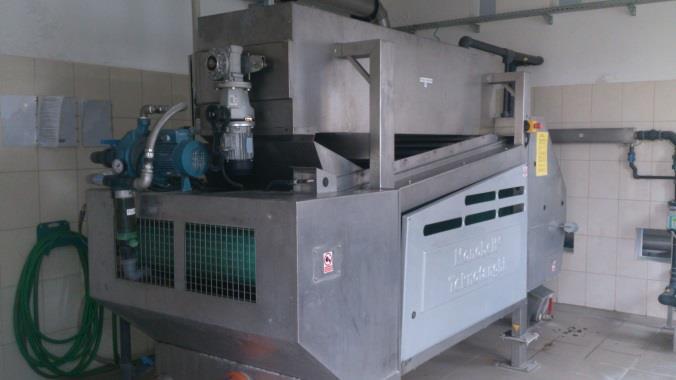

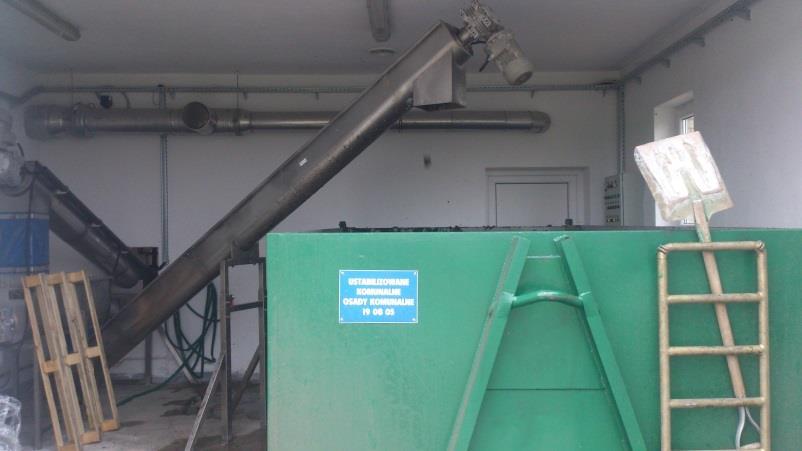

15 V. Gospodarka osadowa. Osad nadmierny z komór reaktora biologicznego SBR1 i SBR2 usuwany jest po zakończeniu cyklu spustu ścieków oczyszczonych poprzez załączenie pomp zatapialnych P-5 i P-6. Osad nadmierny trafia do komór tlenowej stabilizacji osadu ZTSO1 i ZTSO2, w których zostaje ustabilizowany tlenowo oraz wstępnie zagęszczony grawitacyjnie do uwodnienia około 98%. Właściwy czas tlenowej stabilizacji osadu to 20 dni. Powstające wody nadosadowe odprowadzane są przelewami RP-1 i RP-2 do przepompowni ścieków surowych P1 skąd ponownie trafiają do układu oczyszczania ścieków. Proces tlenowej stabilizacji osadu w komorach ZTSO1 i ZTSO2 dzięki odpowiedniemu ustawieniu zasuw ZO.1 ZO.8 realizowany może być w systemie szeregowym lub równoległym. Ustabilizowany i wstępnie zagęszczony osad z dna komór tlenowej stabilizacji osadu ZTSO1 i ZTSO2 odprowadzany jest do zbiornika nadawy ZN osadu na prasę taśmową PT. W zbiorniku nadawy ZN w celu uśrednienia zawartości przed podaniem na prasę zainstalowane jest mieszadło zatapialne M4. Z komory nadawy osadu ZN osad poprzez pompę śrubową PŚ podawany jest do odwadniania mechanicznego na prasie taśmowej PT zainstalowanej wraz z urządzeniami towarzyszącymi w pomieszczeniu stacji odwadniania osadu SOO. Odwodniony osad przenośnikiem ślimakowym bezwałowym PS-1 transportowany jest do sąsiedniego pomieszczenia stacji higienizacji osadu SHO. Ilość osadu podawanego na prasę taśmową PT mierzona jest za pomocą przepływomierza elektromagnetycznego PQ-3 zainstalowanego na przewodzie tłocznym osadu. Proces odwadniania osadu wspomagany jest poprzez dozowanie polimeru z automatycznej stacji dawkowania polimeru SD do mieszacza statycznego osadu z roztworem polimeru MS. W pomieszczeniu stacji higienizacji osadu SHO do odwodnionego osadu poprzez instalację do higienizacji osadu dozowane jest wapno. Układ higienizacji osadu wapnem składa się z zasobnika wapna ZW, dozownika wapna DW, mieszacza osadu z wapnem MO oraz przenośnika ślimakowego do osadu z wapnem PS-2. Z przenośnika PS-2 zhigienizowany osad zrzucany jest do kontenera na odsad KP (obecnie układ jest wyłączony z cyklu przeróbki osadu). VI. Sterowanie oczyszczalnią. Oczyszczalnia ścieków wyposażona jest w zaawansowany system sterowania i wizualizacji jej pracy, który umożliwia automatyczną, bezobsługową eksploatację większości urządzeń, przy jednoczesnym zachowaniu pełnej kontroli nad wszystkimi procesami technologicznymi prowadzonymi na terenie oczyszczalni. Sterowanie oczyszczalnią ścieków oparte jest na sterowniku XV CNN-1-10 firmy MOELLER z podłączonymi rozszerzeniami lokalnymi. Sterownik na podstawie mierzonych sygnałów steruje odpowiednimi urządzeniami wykonawczymi urządzeń załączając je wg zadanej technologii działania. Sterownik wyposażony jest w graficzny, dotykowy panel operatorski, umożliwia wprowadzanie nastaw wg których realizowane jest sterowanie oraz rejestruje pracę/awarie urządzeń, pomiary wielkości chwilowych oraz stany alarmowe. 15

16 VII. Rzeczywiste przepływy hydrauliczne. W latach roczny sumaryczny przepływ ścieków na oczyszczalni ścieków w Grotnikach kształtował się następująco: Ilość ścieków [m 3 ] Rodzaj ścieków 2015 r r. Ogólnie Kanalizacja sanitarna (socjalno bytowe i przemysłowe) (79%) (76%) Ścieki dowożone Ścieki deszczowe, wody infiltracyjne, inne niezidentyfikowane (9%) (12%) (10%) (14%) W latach przepływy dobowe na oczyszczalni ścieków kształtowały się następująco: Miesiąc Dzień Ilość ścieków [m 3 ] Styczeń Ogółem Luty

17 Ogółem Marzec Ogółem Kwiecień

18 Ogółem Maj Ogółem

19 Czerwiec Ogółem Lipiec

20 Ogółem Sierpień Ogółem Wrzesień

21 Ogółem Październik Ogółem Listopad

22 Ogółem Grudzień Ogółem Q r Q śrd Oczyszczalnia ścieków w Grotnikach charakteryzuje się znaczną nierównomiernością przepływów dobowych oraz sezonowością dopływu ścieków na przestrzeni całego roku związane jest to z dopływem do obiektu ścieków z terenów letniskowych w miesiącach lipiec/sierpień (Boszkowo-Letnisko, Dominice ośrodki wczasowe i domki letniskowe nad Jeziorem Dominickim). Obecnie do oczyszczalni dopływają siecią kanalizacji sanitarnej ścieki socjalno bytowe z miejscowości Grotniki, Włoszakowice, Bukówiec Górny, Dominice i Boszkowo- Letnisko oraz ścieki przemysłowe z myjni samochodowych, piekarni, restauracji oraz wytwórni wód mineralnych Hermes we Włoszakowicach. Transportem asenizacyjnym dowożone są także ścieki socjalno bytowe z pozostałych miejscowości gminy Włoszakowice. Znaczący wpływ na dobowe przepływy hydrauliczne obiektu mają ścieki dostarczane siecią kanalizacji sanitarnej przez wytwórnię wód mineralnych Hermes z Włoszakowic: 22

23 Ilość dostarczonych ścieków przez firmę Hermes Miesiąc [m 3 ] Q mies. Q śrd Q mies O śrd Q mies Q śrd Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień VIII. Skuteczność procesu oczyszczania ścieków. 1. Pomiary średniodobowe do celów sprawozdawczych: W niniejszej koncepcji uwzględniono wyniki pomiarów próbek pobranych do celów sprawozdawczych w okresie styczeń 2016 grudzień 2016, czyli w okresie rozpoczęcia obowiązywania zmienionego w grudniu 2015 pozwolenia wodnoprawnego. Poboru próbek oraz badań laboratoryjnych dokonało laboratorium Miejskiego Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o. w Lesznie. Data ChZT BZT 5 Zaw. og. N og P og poboru S * O * S O S O S O S O , , ,8 38,5 6,88 1, ,8 32,7 0,83 0, , , ,5 88,9 33,3 19 0, , , , ,9 10,2 3, , ,2 0, , , ,7 0, , , , ,31 7,9 0, , , ,9 6,17 14,4 0, , , ,3 24,4 8,4 0, , , ,3 13, , , ,7 0,149 15,1 0, , , ,9 14,3 0,3 Średnia , ,8 413,9 12,8 101,8 24,1 12,3 1,8 * - S surowe, O - oczyszczone 23

24 2. Pomiary chwilowe do celów technologicznych: Pomiarów chwilowych do celów technologicznych dokonano w okresie maj 2015 wrzesień Wyniki pobranych próbek przedstawiają się następująco (pobór próbek we własnym zakresie, badanie zlecano laboratorium Miejskiego Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o. w Lesznie): PARAMETR Azot amonowy [mg/l] Azot azotanowy [mg/l] Azot azotynowy [mg/l] RODZAJ ŚCIEKÓW NUMER PRÓBKI surowe P1 19, ,0 77,0 87, ,8 72,7 75,4 54,3 82,4 97,0 86,2 104,0 62, ,3 surowe KR1 93,1 73, , ,4 82,5 81,2 60,0 87,7 81, , ,7 ocz. SBR 1 55,8 11,8 4,0 70,1 65,4 51,0 1,13 8,48 20,3 27,8 55,0 44,7 14,2 62,8 0,550 53,2 34,1 surowe KR ,1 78,8 60, ,9 67,5 50,3 44,7 75, , , ,5 ocz. SBR2 53,9 13,1 6,3 41,2 30,8 9,18 12,0 11,8 32,5 48,2 53,2 58,1 13,3 69,0 0,42 58,2 31,9 proces SBR 1 52, , , ,2-59, ,0 46,3 F1 SBR 2 54, , , ,1-78, ,6 57,4 proces SBR 1 56, , , ,0-84, ,9 54,1 F2 SBR 2 53, , , ,5-80, ,4 55,1 proces SBR 1 57, , , ,3-71, ,4 52,2 F3 SBR 2 54, , , ,8-80, ,8 55,2 proces SBR 1 55, , , ,6-68, ,8 52,7 F4 SBR 2 53, , , ,0-86, ,6 55,1 proces SBR , , ,8 39,1 F5 SBR , , ,1 37,7 surowe P1 0,44 0,39 1,71 0,415 0,385 0,145 1,57 2,33 1,43 1,46 0,258 0,295 0,128 0,343 1,13 0,228 0,791 surowe KR 1 0,27 0,40 0,583 0,195 0,160 0,185 0,578 0,253 0,950 1,80 0,278 0,305 0,153 0,175 0,234 0,240 0,421 ocz. SBR 1 0,16 0,19 0,17 0,123 0,090 0,110 7,04 3,63 2,37 0,598 0,060 0,105 0,060 0,098 3,400 0,105 1,144 surowe KR 2 0,27 0,39 0,538 0,113 0,160 0,165 0,813 1,13 2,93 0,944 0,328 0,212 0,140 0,213 0,250 0,197 0,550 ocz. SBR 2 0,14 0,26 0,16 0,075 0,060 1,320 1,35 0,615 2,01 1,14 0,105 0,060 0,073 0,083 2,340 0,115 0,619 proces SBR 1 0, , , ,080-0, ,122 0,109 F1 SBR 2 0, , , ,060-0, ,155 0,150 proces SBR 1 0, , , ,060-0, ,112 0,238 F2 SBR 2 0, , , ,060-0, ,128 0,145 proces SBR 1 0, , , ,060-0, ,113 0,493 F3 SBR 2 0, , , ,060-0, ,103 0,290 proces SBR 1 0, , , ,075-0, ,107 0,615 F4 SBR 2 0, , , ,070-0, ,110 0,290 proces SBR , , ,225 1,482 F5 SBR , , ,138 0,193 surowe P1 0,006 0,910 0,910 3,100 0,015 0,006 0,080 1,320 0,720 0,405 0,015 0,250 0,203 0,108 0,060 0,211 0,520 surowe KR 1 0,010 0,160 0,203 0,006 0,013 0,006 0,500 0,083 0,760 0,483 0,015 0,200 0,210 0,010 0,085 0,226 0,186 ocz. SBR 1 0,038 0,033 0,235 0,045 0,118 0,048 2,500 0,625 0,060 0,140 0,015 0,365 0,043 0,405 0,125 0,030 0,302 surowe KR 2 0,013 0,008 0,240 0,006 0,013 0,006 0,290 1,880 0,300 0,238 0,039 0,150 0,205 0,015 0,080 0,239 0,233 ocz. SBR 2 0,018 0,485 0,255 1,700 0,080 1,900 0,710 0,175 0,035 0,021 0,006 0,030 0,028 0,325 0,025 0,041 0,365 proces SBR 1 0, , , ,045-0, ,061 0,032 F1 SBR 2 0, , , ,015-0, ,076 0,039 proces SBR 1 0, , , ,030-0, ,041 0,080 F2 SBR 2 0, , , ,050-0, ,088 0,277 proces SBR 1 0, , , ,030-0, ,035 0,120 F3 SBR 2 0, , , ,095-0, ,234 0,458 proces SBR 1 0, , , ,025-0, ,050 0,122 F4 SBR 2 0, , , ,025-0, ,094 0,442 proces SBR , , ,074 0,238 F5 SBR , , ,036 0,062 ŚR. 24

25 Azot ogólny [mg/l] BZT 5 [mg/l] ChZT [mg/l] Fosfor ogólny [mg/l] Zawiesiny Ogólne [mg/] surowe P1 21,0 80, , , , ,1 surowe KR , , , ,1 ocz. SBR ,8 81,2 72,1 67,9 53,9 13,4 20,9 35,5 33,8 55,3 46,5 61,8 63,5 7,42 54,3 49,6 surowe KR , , , ,8 48,3 95, , , ,9 ocz. SBR ,6 54,3 43,0 35,8 14,9 20,0 38,4 41,7 52,8 55,7 59,4 63,5 69,6 5,20 60,1 45,7 proces SBR , , ,0-68, ,3 79,9 F1 SBR , , ,5-80, ,4 110,1 proces SBR , , ,0-94, ,6 95,9 F2 SBR , , ,7-83, ,8 101,6 proces SBR , , ,9-78, ,8 90,2 F3 SBR , , ,3-81, ,7 104,2 proces SBR , , ,3-87, ,2 114,3 F4 SBR , , ,3-90, ,0 117,4 proces SBR , , ,2 42,6 F5 SBR , , ,0 51,5 surowe P ,6 surowe KR ,2 ocz. SBR 1 24,7 11, ,9 9,7 15,6 23,3 4,8 23,9 11,8 5,34 9,6 18,5 10,0 4,8 37,7 23,4 surowe KR ,6 ocz. SBR 2 20,3 4,8 56,3 7,1 7,5 7,8 30 4,8 13,2 8,35 4,89 10,8 6,52 15,0 5,34 10,5 13,3 proces SBR 1 59, , , ,8-57, ,3 34,5 F1 SBR , , ,6-73, ,1 44,1 proces SBR , , , ,7 65,3 F2 SBR 2 40, , , ,89-75, ,4 31,4 proces SBR 1 49, , , , ,7 44,8 F3 SBR 2 56, , , ,19-49, ,3 24,9 proces SBR , , ,24-56, ,4 74,0 F4 SBR , , , ,0 44,6 proces SBR , , ,6 11,7 F5 SBR , , ,19 8,6 surowe P ,5 surowe KR ,4 ocz. SBR 1 35,2 21, ,0 53,8 83, ,1 67,8 79, , ,3 surowe KR ,5 ocz. SBR 2 26,9 1,9 86,0 73, ,8 69, ,3 30,8 57,9 95,5 97, ,2 96,5 78,7 proces SBR , ,1 F1 SBR , , ,7 proces SBR , ,5 F2 SBR , , ,5 proces SBR ,7 F3 SBR , , ,3 proces SBR ,8 F4 SBR , , ,9 proces SBR , , ,9 F5 SBR , ,9 84,8 surowe P1 21,7 9,2 18,2 15,1 23,3 35,9 31,1 11,4 7,1 15,7 17,1 10,0 13,2 9,2 18,0 17,6 17,1 surowe KR 1 61,7 11,9 21,8 17,9 14,4 32,8 32,6 13,5 6,1 12,9 24,7 7,3 20,3 14,1 15,8 17,2 20,3 ocz. SBR 1 2,6 0,83 3,15 1,39 2,7 1,3 0,265 0,355 0,7 1,85 0,3 0,869 2,28 0,138 0,475 0,990 1,3 surowe KR 2 56,8 12,6 20,7 9,4 15,9 37,4 31,3 17,0 6,9 6,9 26,7 16,5 17,4 15,3 18,2 23,5 20,8 ocz. SBR 2 2,1 1,06 0,89 0,42 5,4 0,815 0,255 0,890 0,300 1,22 0,30 0,30 1,41 0,155 0,3 0,903 1,0 proces SBR 1 94, , , ,75-30, ,2 26,5 F1 SBR , , ,55-21, ,7 27,4 proces SBR , , ,35-37, ,7 32,1 F2 SBR 2 59, , , ,50-26, ,2 18,7 proces SBR 1 67, , , ,56-41, ,90 22,6 F3 SBR 2 84, , , ,10-24, ,4 20,9 proces SBR 1 89, , , ,900-43, ,6 25,3 F4 SBR , , ,10-31, ,6 27,5 proces SBR , , ,05 0,6 F5 SBR , , ,01 1,0 surowe P ,4 surowe KR ,6 ocz. SBR ,4 surowe KR ,4 ocz. SBR , , ,7 proces SBR ,8 F1 SBR ,2 proces SBR ,7 F2 SBR ,2 proces SBR ,3 F3 SBR ,2 SBR ,3 proces 1016 F4 SBR ,8 7 proces SBR ,3 F5 SBR ,3 25

26 IX. Osad ściekowy, zawartość piaskowników i skratki. W latach ilość wytworzonych odpadów powstających w wyniku procesu oczyszczania ścieków kształtowała się następująco ( ustabilizowany komunalny osad ściekowy, zawartość piaskowników, skratki): Masa odpadów [Mg] Miesiąc Styczeń 84,00 3,40 1,70 102,00 2,00 1,00 Luty 90,00 1,50 0,80 102,00 2,80 1,41 Marzec 102,00 1,88 0,84 66,00 2,80 2,30 Kwiecień 30,00 3,60 1,80 84,00 3,00 3,15 Maj 126,00 2,00 1,10 114,00 2,00 2,00 Czerwiec 138,00 2,48 1,14 96,00 3,00 2,50 Lipiec 120,00 1,34 0,66 108,00 2,50 2,30 Sierpień 78,00 1,50 0,80 36,00 2,44 2,38 Wrzesień 48,00 2,16 1,10 42,00 2,20 1,80 Październik 66,00 2,82 2,81 90,00 2,58 2,45 Listopad 18,00 2,00 1,00 72,00 3,20 1,80 Grudzień 42,00 2,12 1,08 90,00 3,30 2,00 Ogółem 942,00 26,80 14, ,00 31,82 25,09 X. Część obliczeniowa dla planowanej rozbudowy Bilans ilościowy i jakościowy ścieków: 1.1. Stan projektowany wg. dokumentacji projektowej modernizacji i rozbudowy oczyszczalni ścieków w Grotnikach z 2011 r. Projekt modernizacji i rozbudowy oczyszczalni ścieków w Grotnikach z 2011 roku zakładał następującą docelową wydajność obiektu: średnia dobowa ilość ścieków maksymalna dobowa ilość ścieków 1100 m 3 /d, 1430 m 3 /d, maksymalny dopływ ścieków 100 m 3 /h. Skład jakościowy ścieków surowych wg. dokumentacji projektowej z 2011 roku: Parametr Stężenie średnie mg/l Krótkotrwałe stężenie mg/l min max Ładunek dobowy kg/d ChZT BZT Zawiesina ogólna Azot ogólny Fosfor ogólny ,5 RLM

27 1.2. Stan projektowany na 2030 rok Zgodnie z danymi zestawionymi w tabeli poniżej dla planowanej rozbudowy obiektu w okresie 13 lat zakłada się wzrost ilości ścieków do wartości Q śrd =1800 m 3 /d. Przewidywany udział wód infiltracyjnych w odniesieniu do ilości ścieków surowych przyjęto na poziomie ~16% tj. 64 m 3 /d. Ilość ścieków surowych dla planowanej rozbudowy obiektu w latach Miejscowość Norma [dm 3 /d] Ilość mieszkańców [LM] Q śrd [m 3 /d] Zakład prod. pieczarek Włoszakowice ul. Wolności [m 3 /d] Firma Werner Kenkel [m 3 /d] Miesiące czerwiec - wrzesień [m 3 /d] Włoszakowice 1 M = 80 [dm 3 /d] Sądzia 1 M = 80 [dm 3 /d] M = 80 [dm 3 /d] Krzycko szkoła 25 [dm 3 /d] Wielkie przedszkole 40 [dm 3 /d] 75 3 Dłużyna 1 M = 80 [dm 3 /d] szkoła 25 [dm 3 /d] Ujazdowo/Boszkowo - Letnisko/Boszkowo/Dominice 131 Planowana rozbudowa Q śrd [m /d] Wody infiltracyjne ok. ~16% 64 Istniejąca oczyszczalnia Q śrd [m 3 /d] Ogółem Q śrd [m 3 /d] Porównanie przepływów, ładunków oraz stężeń zanieczyszczeń w ściekach surowych w latach 2011, L.p Parametry Stan Stan projektowany istniejący 2011 r r. 1 Przepływy Q śrd [m 3 /d] * 2 Ładunki zanieczyszczeń 3 Stężenia zanieczyszczeń BZT 5 [kgo 2 /d] 609, ChZT Cr [kgo 2 /d] 1219, Z og [kg/d] 581,9 960 N og [kg/d] 126,5 244 P og [kg/d] 16,5 40 BZT 5 [kgo 2 /d] ChZT Cr [kgo 2 /m 3 ] Z og [kg/m 3 ] N og [kg/m 3 ] P og [kg/m 3 ] RLM (wg BZT 5 ) *średnia z dwóch miesięcy o najwyższym średniodobowym natężeniu przepływu w 2016 r. 27

28 XI. Proponowane rozwiązanie technologiczne 1. Cel i zakres rozbudowy Oczyszczalnia ścieków w Grotnikach została rozbudowana i zmodernizowana w latach Zakres wykonanych wówczas robót określony został na podstawie dostępnej w ówczesnym budżecie gminy Włoszakowice kwoty i został pod nią podporządkowany stwierdzić zatem należy, że zakres rozbudowy obiektu nie do końca wynikał z faktycznych potrzeb, a z możliwości finansowych inwestora. Nie ulega jednak wątpliwości, że rozbudowa i unowocześnienie obiektu były konieczne i nieuniknione. Niniejsza koncepcja wskazuje na dalsze potrzeby modernizacyjne oczyszczalni, które wynikają z następujących faktów: 1) Choć zakres modernizacji oczyszczalni wykonanej w latach przewidywał zwiększenie przepustowości obiektu w celu uzyskania możliwości rozbudowy sieci kanalizacji sanitarnej w miejscowościach Dłużyna, Sądzia i Krzycko Wielkie oraz terenów letniskowych to nie uwzględnił: a) intensywnej rozbudowy mieszkaniowej w miejscowości Włoszakowice, b) dostawy znacznej ilości ścieków przemysłowych przez firmę Hermes i innych zakładów pracy, c) zwiększenia zakresu planowanej budowy sieci kanalizacji sanitarnej na terenach letniskowych. 2) Niedostatecznej jakości ścieków surowych (małego stężenia związków węgla w ściekach dopływających do oczyszczalni) wynikającej ze znacznego rozrzedzenia ścieków wodami deszczowymi, infiltracyjnymi oraz ściekami technologicznymi z przedsiębiorstwa Hermes, co skutkuje bardzo niestabilną i niedostateczną redukcją związków azotu. 3) Znacznym wzrostem kosztów zagospodarowania osadu ściekowego, w tym przede wszystkim kosztów odzysku oraz transportu brak możliwości zmagazynowania na obiekcie większej ilości osadu odwodnionego i konieczność transportu osadu w pojedynczych kontenerach do miejsca odzysku. 2. Projektowana technologia oczyszczania ścieków Przyjęta w koncepcji technologia oczyszczalni ścieków w Grotnikach o wydajności Qnom = Qśrd = m 3 /d pozostaje bez zmian i oparta jest o proces niskoobciążonego osadu czynnego pracującego wg metody obróbki porcjowej ścieków SBR (Sequence Batch Reactors) z porcjowym zasilaniem ze zbiornika retencyjnego oraz stałą objętością napełniania. W ramach projektowanej rozbudowy oczyszczalni ścieków w Grotnikach mając na uwadze założenia koncepcji przewiduje się: 28

29 1. Wymianę 2 szt. pomp zatapialnych wraz adaptację instalacji tłocznej w pompowni głównej P1, 2. Budowę dwóch dodatkowych żelbetowych reaktorów biologicznych SBR (SBR3, SBR4) o pojemności ok m 3 każdy, 3. Wyposażenie nowych reaktorów SBR3 i SBR4 w urządzenia i instalacje technologiczne: 1) mieszadła 2 kpl, 2) pompy osadu nadmiernego wraz z instalacją tłoczną 2 kpl, 3) dekantery ścieków oczyszczonych wraz z instalacją ścieków oczyszczonych oraz instalacją sprężonego powietrza dla dekanterów 2 kpl, 4) ruszty napowietrzające wraz z instalacją sprężonego powietrza 2 kpl, 5) sondy poziomu 2 kpl, 6) sondy stężenia suchej masy osadu 2 kpl, 7) sondy tlenu rozpuszczonego 2 kpl, 8) instalację dozowania PAX-u wraz z pompami PAX 2 kpl, 4. Montaż pomp i instalacji tłocznej w istniejącej komorze retencyjnej ścieków surowych KR na potrzeby tłoczenia ścieków surowych do nowych reaktorów biologicznych i SBR4 2 kpl, 5. Wykonanie nowych sieci zewnętrznych, w tym: 1) przewody sprężonego powietrza od stacji dmuchaw do reaktorów biologicznych SBR3 i SBR4, 2) przewód ścieków oczyszczonych z reaktorów biologicznych SBR3 i SBR4 do istniejącej komory ścieków oczyszczonych KRŚO2, 3) przewody tłoczne osadu nadmiernego z reaktorów biologicznych SBR3 i SBR4 do istniejących komór tlenowej stabilizacji osadu KTSO1 i KTSO2, 4) przewody PAX-u na potrzeby rektorów biologicznych SBR3 i SBR4, 5) przełożenie istniejących przewodów tłocznych osadu nadmiernego, 6) przewód odcieków z wiaty na osad, 7) likwidacja istniejącego przewodu tłocznego ścieków surowych, 8) przewód tłoczny ścieków surowych instalacja wewnątrz reaktora SBR3 i SBR4 do komory retencyjnej KR, 6. Montaż dmuchaw wraz z instalacją sprężonego powietrza w stacji dmuchaw na potrzeby napowietrzania ścieków w reaktorach biologicznych SBR3 i SBR4 2 kpl, 7. Modernizacja stacji odwadniania osadu w zakresie: 1) wymiany prasy do odwadniania osadu 1 kpl, 2) adaptacja istniejącego układu instalacji technologicznej na potrzeby nowej prasy 1 kpl, 3) adaptacja istniejącego układu transportu i higienizacji osadu na potrzeby nowej prasy 1 kpl, 4) roboty budowlane rozbudowa pomieszczenia prasy na potrzeby nowej instalacji odwadniania osadu, 29

30 5) wymiana zbiornika PAX na nowy, 8. Wykonanie nowych sieci elektrycznych i instalacji AKPiA 1 kpl, 9. Wykonanie nowej rozdzielnicy technologicznej dla projektowanych urządzeń wraz z podłączeniem do istniejącej rozdzielnicy 1 kpl, 10. Wymiana istniejącej stacji transformatorowej 160 kva na nową z transformatorem 250 kva w układzie pomiarowym po średnim napięciu 1 kpl, 11. Wymiana agregatu prądotwórczego wraz z instalacją elektryczną i fundamentem 1 kpl., 12. Oprogramowanie oraz wpięcie do istniejącego systemu sterowania i wizualizacji 1 kpl, 13. Budowa wiaty na osad umożliwiająca magazynowanie odwodnionego osadu przez 15 dni, 14. Roboty drogowe w tym rozbiórkę, odtworzenie i budowę dróg komunikacyjnych na oczyszczalni 1 kpl, 15. Zagospodarowanie terenu: zieleń, ogrodzenie, 16. Rozruch. Podsumowanie W koncepcji przedstawiono ogólne rozwiązania dla modernizacji układu technologicznego oczyszczalni ścieków w Grotnikach. Zawarto w niej kluczowe założenia modernizacji umożliwiające rozpoczęcie prac projektowych. Szczegółowe rozwiązania techniczne w tym szczegółowy dobór urządzeń, instalacji technologicznych i AKPiA podlegają uzgodnieniu na etapie przygotowywania dokumentacji projektowej. Proponowane rozwiązanie umożliwi uzyskanie parametrów ścieków oczyszczonych zgodnie z Rozporządzeniem Ministra Środowiska z dn r. (Dz.U poz. 1800) w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego dla tej wielkości oczyszczalni. W celu obniżenia kosztów modernizacji oczyszczalni ścieków w Koncepcji przyjęto: 1) lokalizację nowoprojektowanych obiektów w sposób umożliwiający wykorzystanie układu istniejących obiektów np. części ściany istniejącego reaktora SBR jako ściany wspólnej dla nowoprojektowanych reaktorów biologicznych oraz wiaty na osad, 2) wykorzystanie istniejących pomieszczeń tj. sterowni, stacji dmuchaw, stacji odwadniania osadu, komory retencyjnej ścieków surowych, budynku sitopiaskownika dla montażu nowoprojektowanych urządzeń i instalacji, 3) optymalne wykorzystania istniejących dróg i ciągów komunikacyjnych, 4) wykorzystanie istniejącego wejścia technologicznego na istniejące reaktory SBR jako wspólnego dla nowoprojektowanych reaktorów SBR3, SBR4 i SBR5, 5) ograniczenie do minimum ingerencji w istniejący układ technologiczny oczyszczalni ścieków, w tym instalację i urządzenia technologiczne oraz instalację elektryczną i AKPiA, 6) z uwagi na dobry stan techniczny wykorzystanie w całości lub w części istniejących urządzeń i instalacji technologicznych, elektrycznych i AKPiA. 30

31 Oczyszczalnia spełniać będzie warunki: 1) wysokiej sprawności, 2) automatyzacji procesu oczyszczalnia ścieków, 3) minimalizacji czynności obsługowych, 4) zmniejszenie uciążliwości dla środowiska ze względu na częściową hermetyzację procesu, 5) elastyczności pracy przy zmiennej ilości ścieków. Rozmieszczenia nowoprojektowanych obiektów przedstawiono w załączniku graficznym do Koncepcji Rys. nr 1, Plan Zagospodarowania Terenu Oczyszczalni w Grotnikach skala 1:
