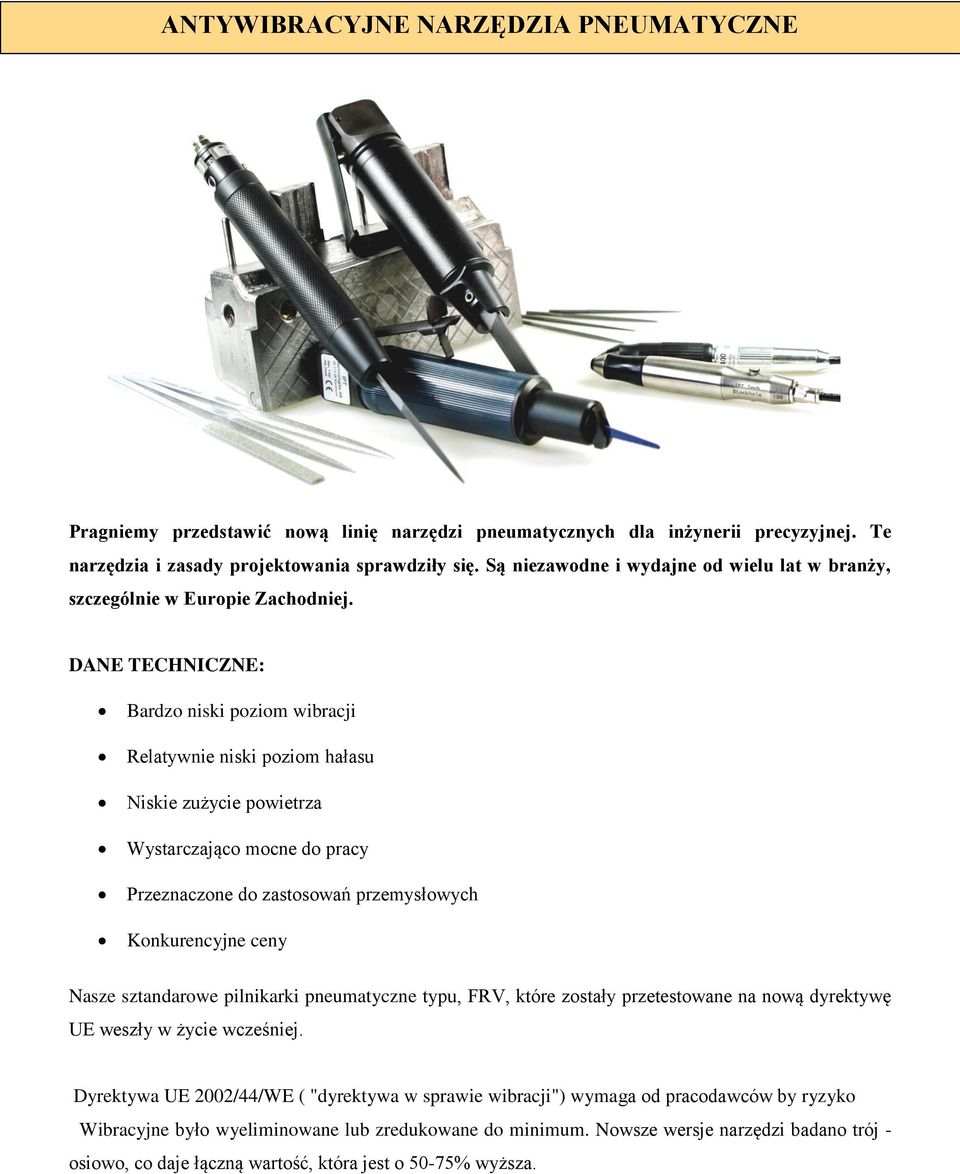

2 ANTYWIBRACYJNE NARZĘDZIA PNEUMATYCZNE Pragniemy przedstawić nową linię narzędzi pneumatycznych dla inżynerii precyzyjnej. Te narzędzia i zasady projektowania sprawdziły się. Są niezawodne i wydajne od wielu lat w branży, szczególnie w Europie Zachodniej. DANE TECHNICZNE: Bardzo niski poziom wibracji Relatywnie niski poziom hałasu Niskie zużycie powietrza Wystarczająco mocne do pracy Przeznaczone do zastosowań przemysłowych Konkurencyjne ceny Nasze sztandarowe pilnikarki pneumatyczne typu, FRV, które zostały przetestowane na nową dyrektywę UE weszły w życie wcześniej. Dyrektywa UE 2002/44/WE ( "dyrektywa w sprawie wibracji") wymaga od pracodawców by ryzyko Wibracyjne było wyeliminowane lub zredukowane do minimum. Nowsze wersje narzędzi badano trój - osiowo, co daje łączną wartość, która jest o 50-75% wyższa.

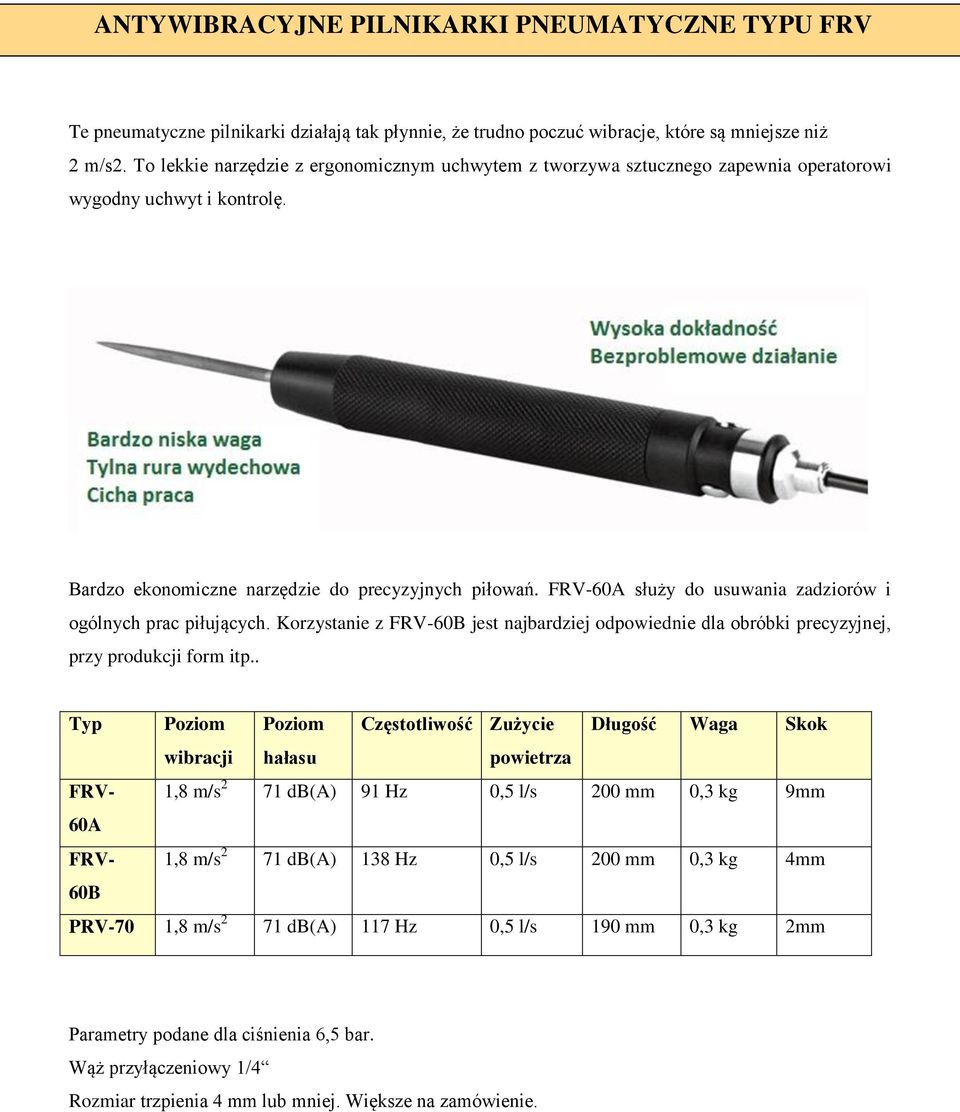

3 ANTYWIBRACYJNE PILNIKARKI PNEUMATYCZNE TYPU FRV Te pneumatyczne pilnikarki działają tak płynnie, że trudno poczuć wibracje, które są mniejsze niż 2 m/s2. To lekkie narzędzie z ergonomicznym uchwytem z tworzywa sztucznego zapewnia operatorowi wygodny uchwyt i kontrolę. Bardzo ekonomiczne narzędzie do precyzyjnych piłowań. FRV-60A służy do usuwania zadziorów i ogólnych prac piłujących. Korzystanie z FRV-60B jest najbardziej odpowiednie dla obróbki precyzyjnej, przy produkcji form itp.. Typ Poziom Poziom Częstotliwość Zużycie Długość Waga Skok wibracji hałasu powietrza FRV- 1,8 m/s 2 71 db(a) 91 Hz 0,5 l/s 200 mm 0,3 kg 9mm 60A FRV- 1,8 m/s 2 71 db(a) 138 Hz 0,5 l/s 200 mm 0,3 kg 4mm 60B PRV-70 1,8 m/s 2 71 db(a) 117 Hz 0,5 l/s 190 mm 0,3 kg 2mm Parametry podane dla ciśnienia 6,5 bar. Wąż przyłączeniowy 1/4 Rozmiar trzpienia 4 mm lub mniej. Większe na zamówienie.

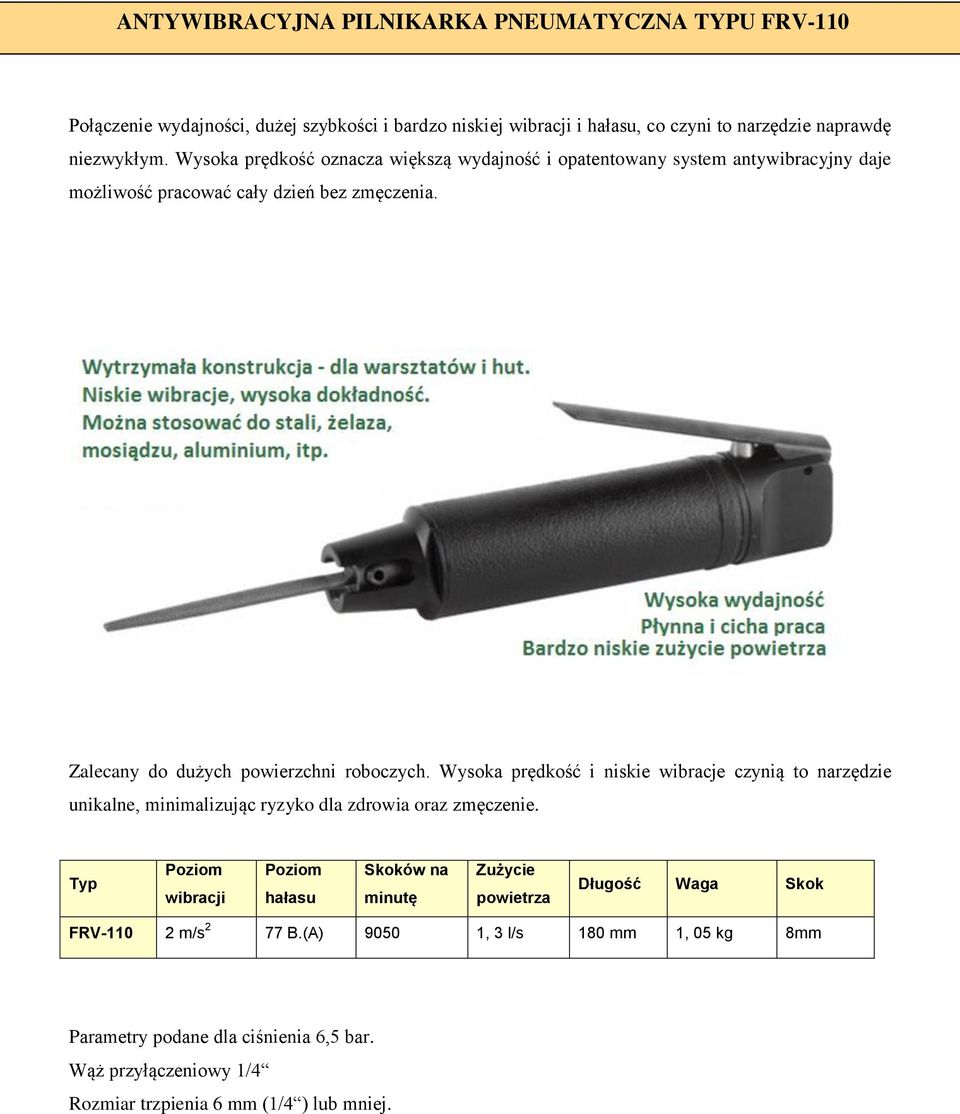

4 ANTYWIBRACYJNA PILNIKARKA PNEUMATYCZNA TYPU FRV-110 Połączenie wydajności, dużej szybkości i bardzo niskiej wibracji i hałasu, co czyni to narzędzie naprawdę niezwykłym. Wysoka prędkość oznacza większą wydajność i opatentowany system antywibracyjny daje możliwość pracować cały dzień bez zmęczenia. Zalecany do dużych powierzchni roboczych. Wysoka prędkość i niskie wibracje czynią to narzędzie unikalne, minimalizując ryzyko dla zdrowia oraz zmęczenie. Typ Poziom wibracji Poziom hałasu Skoków na minutę Zużycie powietrza Długość Waga Skok FRV m/s 2 77 B.(A) , 3 l/s 180 mm 1, 05 kg 8mm Parametry podane dla ciśnienia 6,5 bar. Wąż przyłączeniowy 1/4 Rozmiar trzpienia 6 mm (1/4 ) lub mniej.

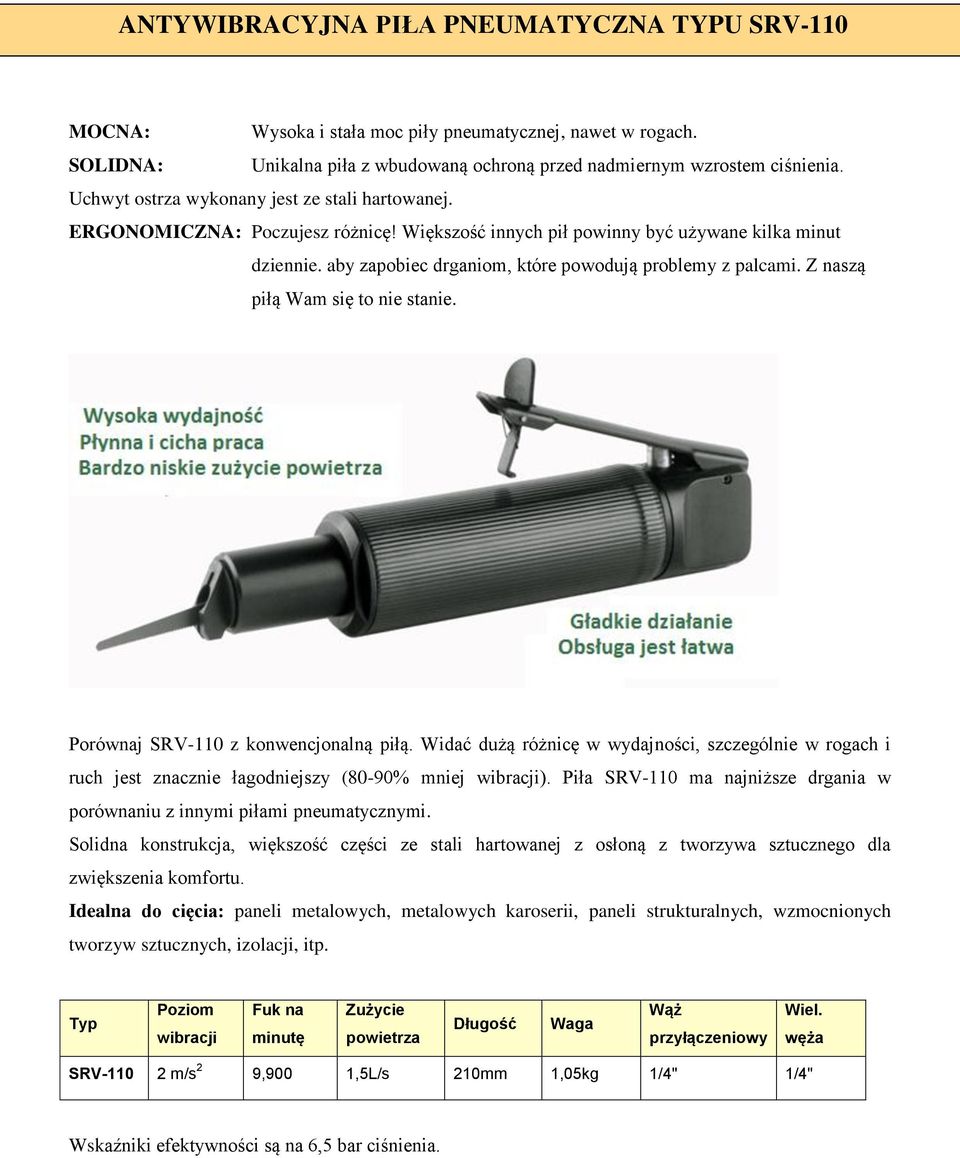

5 ANTYWIBRACYJNA PIŁA PNEUMATYCZNA TYPU SRV-110 MOCNA: Wysoka i stała moc piły pneumatycznej, nawet w rogach. SOLIDNA: Unikalna piła z wbudowaną ochroną przed nadmiernym wzrostem ciśnienia. Uchwyt ostrza wykonany jest ze stali hartowanej. ERGONOMICZNA: Poczujesz różnicę! Większość innych pił powinny być używane kilka minut dziennie. aby zapobiec drganiom, które powodują problemy z palcami. Z naszą piłą Wam się to nie stanie. Porównaj SRV-110 z konwencjonalną piłą. Widać dużą różnicę w wydajności, szczególnie w rogach i ruch jest znacznie łagodniejszy (80-90% mniej wibracji). Piła SRV-110 ma najniższe drgania w porównaniu z innymi piłami pneumatycznymi. Solidna konstrukcja, większość części ze stali hartowanej z osłoną z tworzywa sztucznego dla zwiększenia komfortu. Idealna do cięcia: paneli metalowych, metalowych karoserii, paneli strukturalnych, wzmocnionych tworzyw sztucznych, izolacji, itp. Typ Poziom wibracji Fuk na minutę Zużycie powietrza Długość Waga Wąż przyłączeniowy Wiel. węża SRV m/s 2 9,900 1,5L/s 210mm 1,05kg 1/4" 1/4" Wskaźniki efektywności są na 6,5 bar ciśnienia.

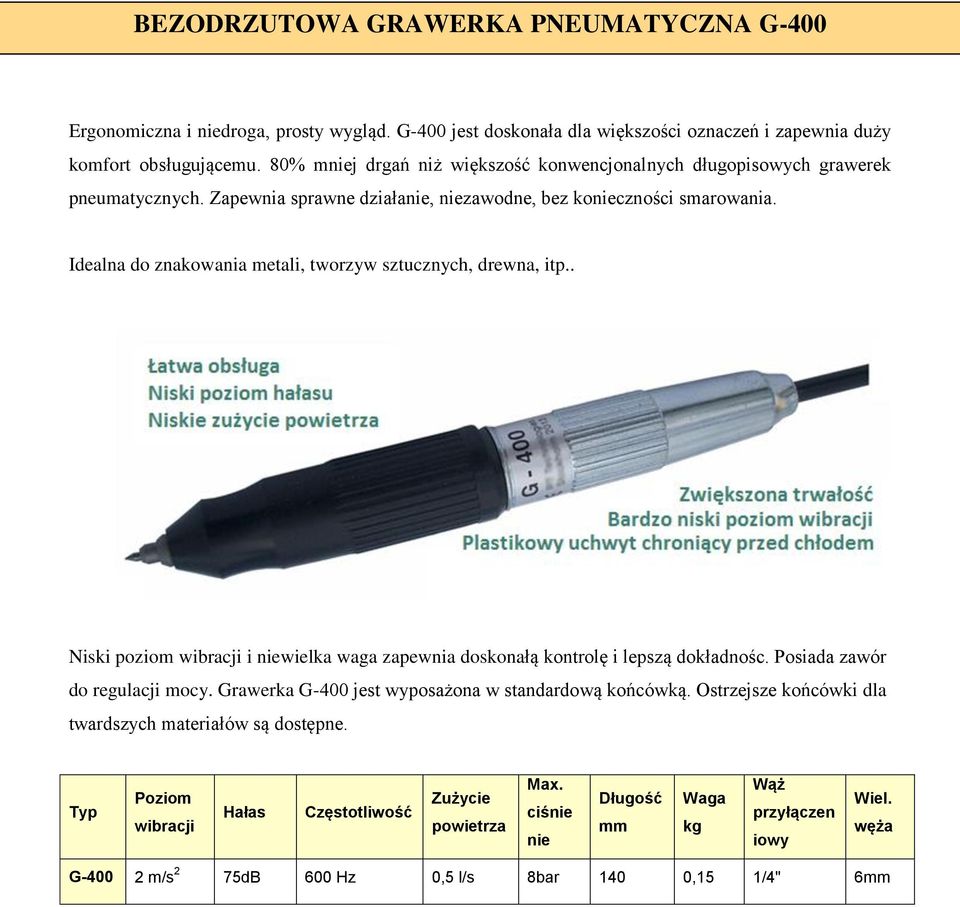

6 BEZODRZUTOWA GRAWERKA PNEUMATYCZNA G-400 Ergonomiczna i niedroga, prosty wygląd. G-400 jest doskonała dla większości oznaczeń i zapewnia duży komfort obsługującemu. 80% mniej drgań niż większość konwencjonalnych długopisowych grawerek pneumatycznych. Zapewnia sprawne działanie, niezawodne, bez konieczności smarowania. Idealna do znakowania metali, tworzyw sztucznych, drewna, itp.. Niski poziom wibracji i niewielka waga zapewnia doskonałą kontrolę i lepszą dokładnośc. Posiada zawór do regulacji mocy. Grawerka G-400 jest wyposażona w standardową końcówką. Ostrzejsze końcówki dla twardszych materiałów są dostępne. Typ Poziom wibracji Hałas Częstotliwość Zużycie powietrza Max. ciśnie nie Długość mm Waga kg Wąż przyłączen iowy Wiel. węża G m/s 2 75dB 600 Hz 0,5 l/s 8bar 140 0,15 1/4" 6mm

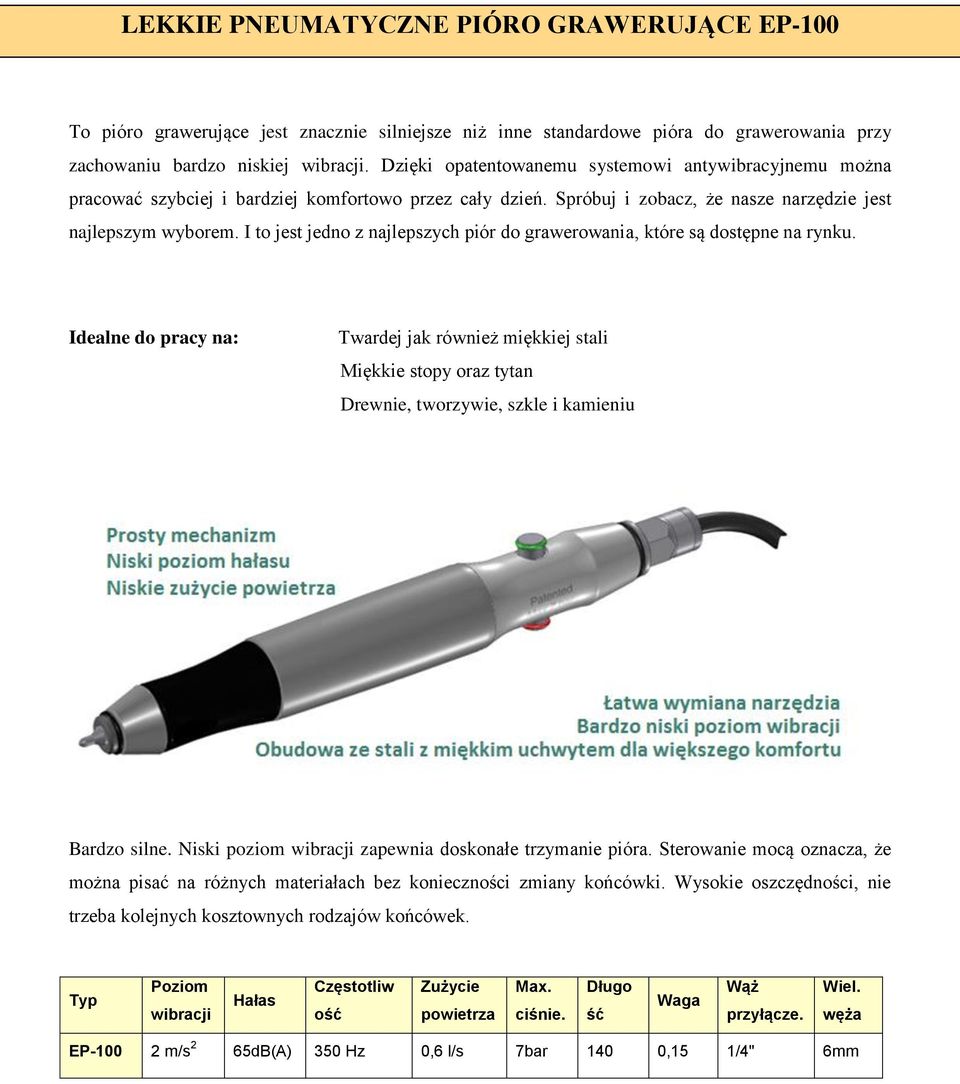

7 LEKKIE PNEUMATYCZNE PIÓRO GRAWERUJĄCE EP-100 To pióro grawerujące jest znacznie silniejsze niż inne standardowe pióra do grawerowania przy zachowaniu bardzo niskiej wibracji. Dzięki opatentowanemu systemowi antywibracyjnemu można pracować szybciej i bardziej komfortowo przez cały dzień. Spróbuj i zobacz, że nasze narzędzie jest najlepszym wyborem. I to jest jedno z najlepszych piór do grawerowania, które są dostępne na rynku. Idealne do pracy na: Twardej jak również miękkiej stali Miękkie stopy oraz tytan Drewnie, tworzywie, szkle i kamieniu Bardzo silne. Niski poziom wibracji zapewnia doskonałe trzymanie pióra. Sterowanie mocą oznacza, że można pisać na różnych materiałach bez konieczności zmiany końcówki. Wysokie oszczędności, nie trzeba kolejnych kosztownych rodzajów końcówek. Typ Poziom wibracji Hałas Częstotliw ość Zużycie powietrza Max. ciśnie. Długo ść Waga Wąż przyłącze. Wiel. węża EP m/s 2 65dB(A) 350 Hz 0,6 l/s 7bar 140 0,15 1/4" 6mm

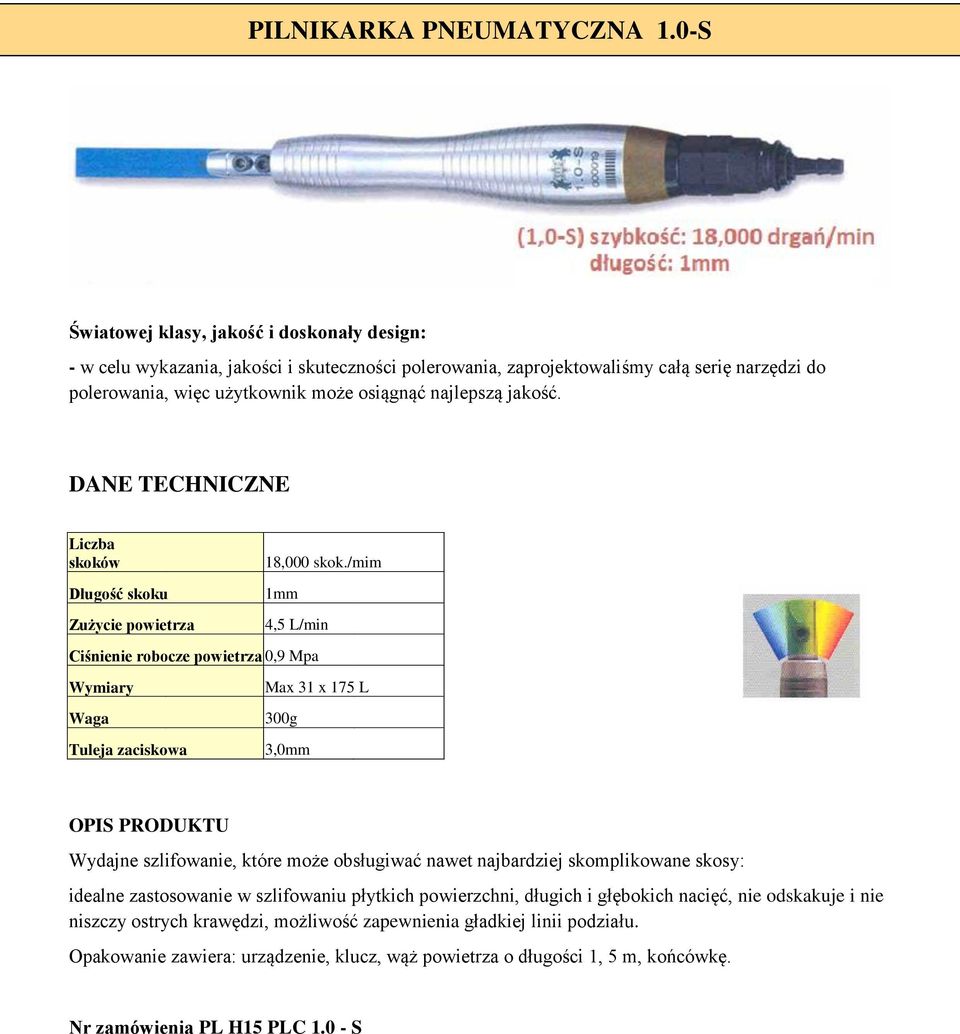

8 PILNIKARKA PNEUMATYCZNA 1.0-S Światowej klasy, jakość i doskonały design: - w celu wykazania, jakości i skuteczności polerowania, zaprojektowaliśmy całą serię narzędzi do polerowania, więc użytkownik może osiągnąć najlepszą jakość. DANE TECHNICZNE Liczba skoków Długość skoku Zużycie powietrza 18,000 skok./mim 1mm 4,5 L/min Ciśnienie robocze powietrza 0,9 Mpa Wymiary Waga Tuleja zaciskowa Max 31 x 175 L 300g 3,0mm OPIS PRODUKTU Wydajne szlifowanie, które może obsługiwać nawet najbardziej skomplikowane skosy: idealne zastosowanie w szlifowaniu płytkich powierzchni, długich i głębokich nacięć, nie odskakuje i nie niszczy ostrych krawędzi, możliwość zapewnienia gładkiej linii podziału. Opakowanie zawiera: urządzenie, klucz, wąż powietrza o długości 1, 5 m, końcówkę. PL H15 PLC S

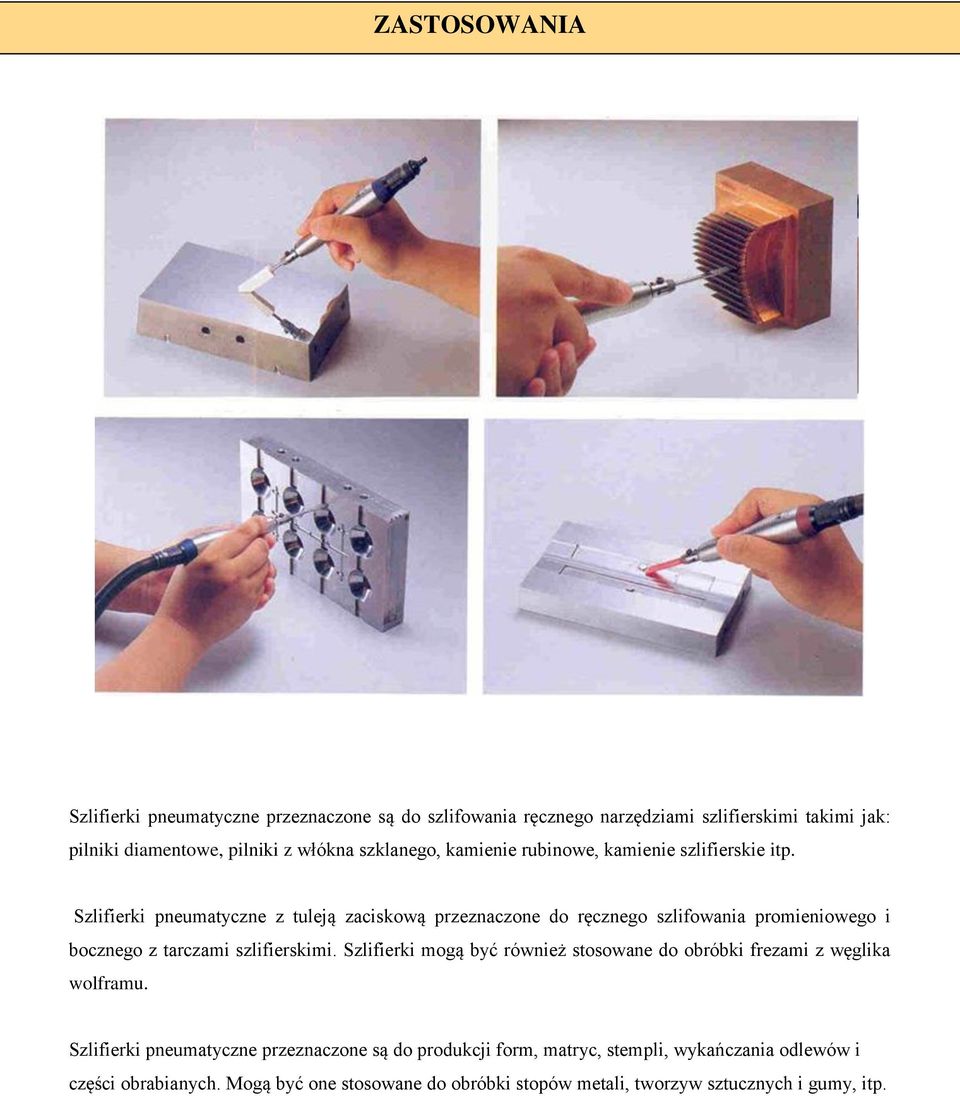

9 ZASTOSOWANIA Szlifierki pneumatyczne przeznaczone są do szlifowania ręcznego narzędziami szlifierskimi takimi jak: pilniki diamentowe, pilniki z włókna szklanego, kamienie rubinowe, kamienie szlifierskie itp. Szlifierki pneumatyczne z tuleją zaciskową przeznaczone do ręcznego szlifowania promieniowego i bocznego z tarczami szlifierskimi. Szlifierki mogą być również stosowane do obróbki frezami z węglika wolframu. Szlifierki pneumatyczne przeznaczone są do produkcji form, matryc, stempli, wykańczania odlewów i części obrabianych. Mogą być one stosowane do obróbki stopów metali, tworzyw sztucznych i gumy, itp.

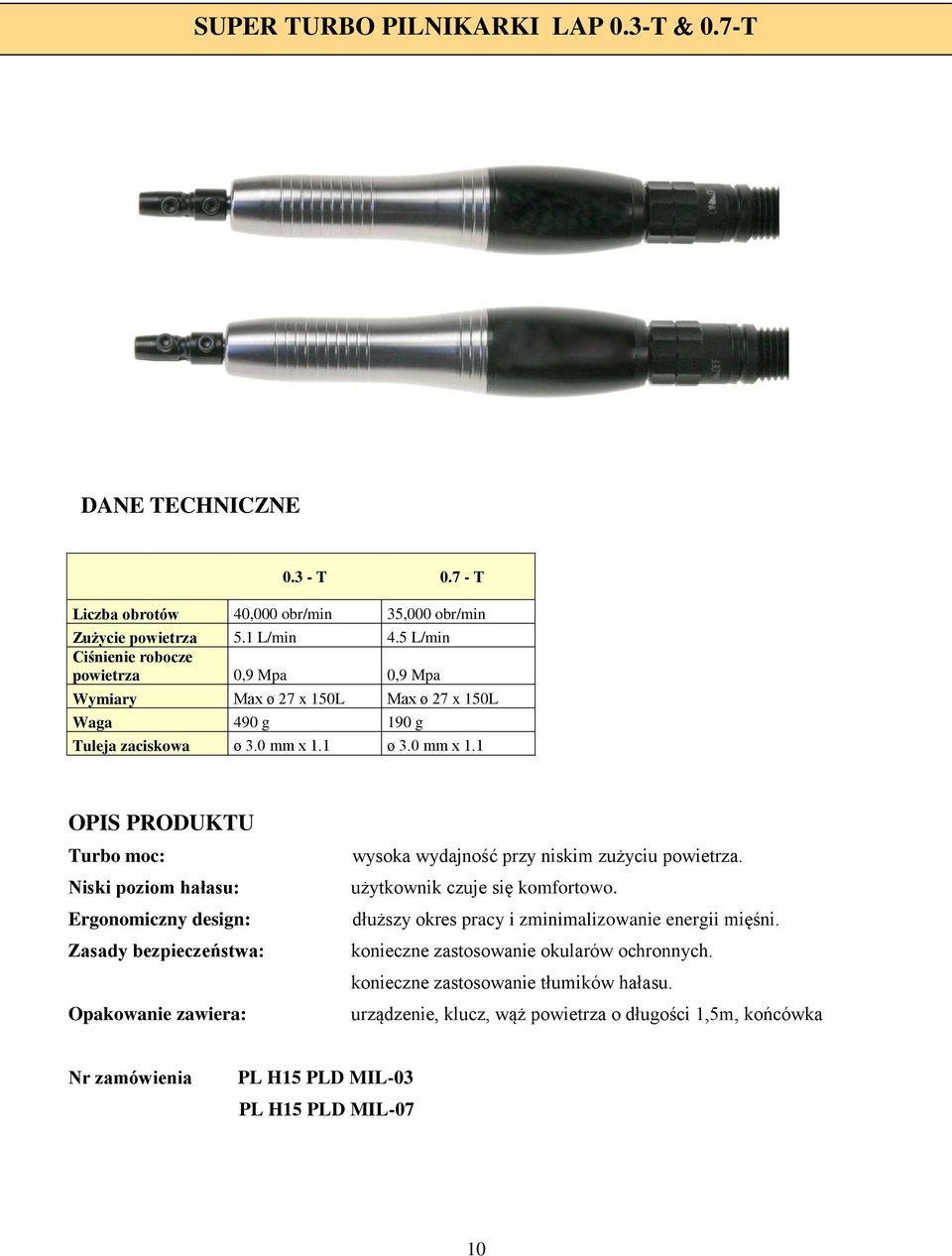

10 SUPER TURBO PILNIKARKI LAP 0.3-T 0.7-T DANE TECHNICZNE T T Liczba obrotów 40,000 obr/min 35,000 obr/min Zużycie powietrza 5.1 L/min 4.5 L/min Ciśnienie robocze powietrza 0,9 Mpa 0,9 Mpa Wymiary Max ø 27 x 150L Max ø 27 x 150L Waga 490 g 190 g Tuleja zaciskowa ø 3.0 mm x 1.1 ø 3.0 mm x 1.1 OPIS PRODUKTU Turbo moc: Niski poziom hałasu: Ergonomiczny design: Zasady bezpieczeństwa: wysoka wydajność przy niskim zużyciu powietrza. użytkownik czuje się komfortowo. dłuższy okres pracy i zminimalizowanie energii mięśni. konieczne zastosowanie okularów ochronnych. konieczne zastosowanie tłumików hałasu. Opakowanie zawiera: urządzenie, klucz, wąż powietrza o długości 1,5m, końcówka PL H15 PLD MIL-03 PL H15 PLD MIL-07 10

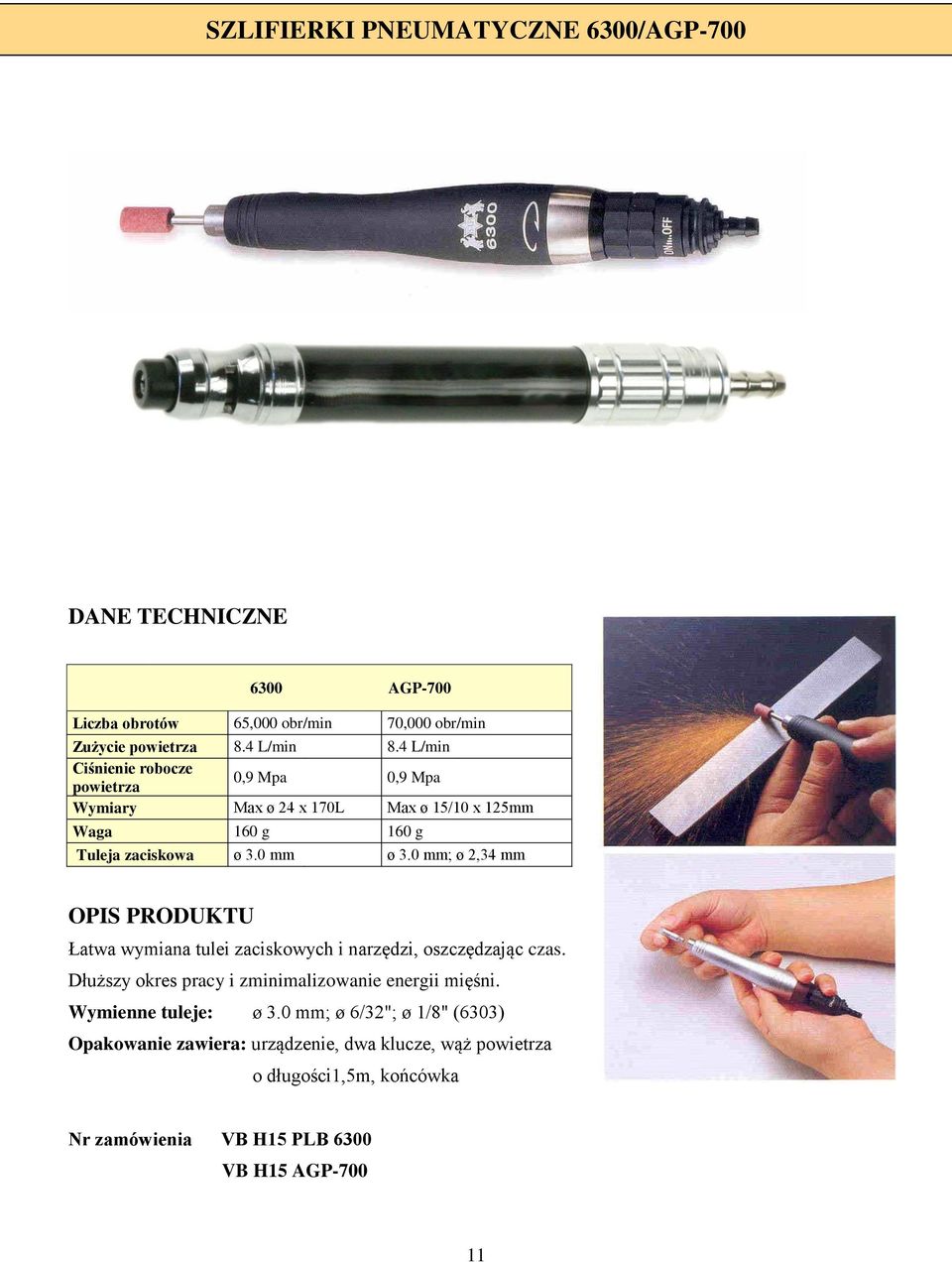

11 SZLIFIERKI PNEUMATYCZNE 6300/AGP-700 DANE TECHNICZNE 6300 AGP-700 Liczba obrotów 65,000 obr/min 70,000 obr/min Zużycie powietrza 8.4 L/min 8.4 L/min Ciśnienie robocze powietrza 0,9 Mpa 0,9 Mpa Wymiary Max ø 24 x 170L Max ø 15/10 x 125mm Waga 160 g 160 g Tuleja zaciskowa ø 3.0 mm ø 3.0 mm; ø 2,34 mm OPIS PRODUKTU Łatwa wymiana tulei zaciskowych i narzędzi, oszczędzając czas. Dłuższy okres pracy i zminimalizowanie energii mięśni. Wymienne tuleje: ø 3.0 mm; ø 6/32"; ø 1/8" (6303) Opakowanie zawiera: urządzenie, dwa klucze, wąż powietrza o długości1,5m, końcówka VB H15 PLB 6300 VB H15 AGP

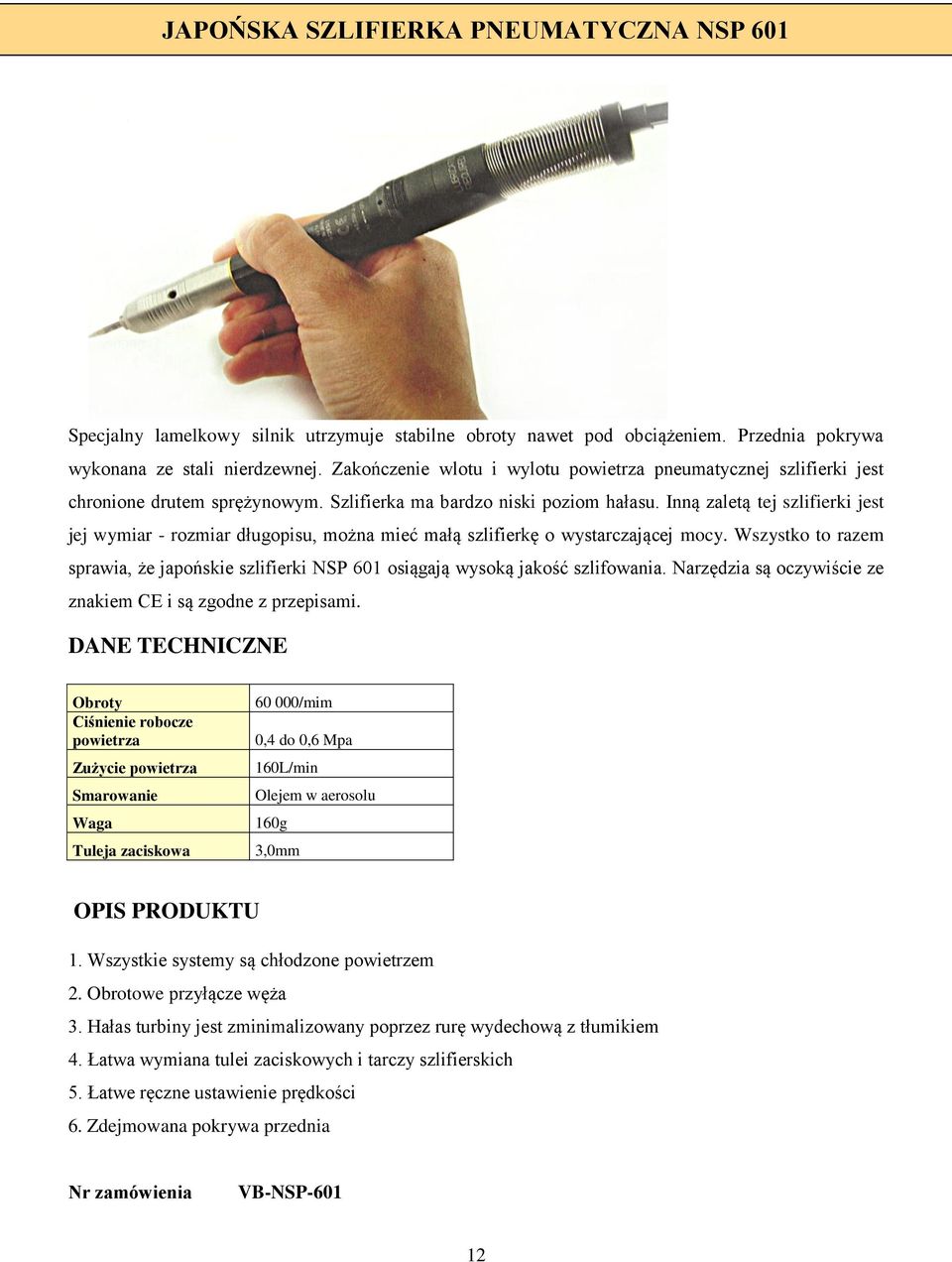

12 JAPOŃSKA SZLIFIERKA PNEUMATYCZNA NSP 601 Specjalny lamelkowy silnik utrzymuje stabilne obroty nawet pod obciążeniem. Przednia pokrywa wykonana ze stali nierdzewnej. Zakończenie wlotu i wylotu powietrza pneumatycznej szlifierki jest chronione drutem sprężynowym. Szlifierka ma bardzo niski poziom hałasu. Inną zaletą tej szlifierki jest jej wymiar - rozmiar długopisu, można mieć małą szlifierkę o wystarczającej mocy. Wszystko to razem sprawia, że japońskie szlifierki NSP 601 osiągają wysoką jakość szlifowania. Narzędzia są oczywiście ze znakiem CE i są zgodne z przepisami. DANE TECHNICZNE Obroty Ciśnienie robocze powietrza Zużycie powietrza Smarowanie Waga Tuleja zaciskowa /mim 0,4 do 0,6 Mpa 160L/min Olejem w aerosolu 160g 3,0mm OPIS PRODUKTU 1. Wszystkie systemy są chłodzone powietrzem 2. Obrotowe przyłącze węża 3. Hałas turbiny jest zminimalizowany poprzez rurę wydechową z tłumikiem 4. Łatwa wymiana tulei zaciskowych i tarczy szlifierskich 5. Łatwe ręczne ustawienie prędkości 6. Zdejmowana pokrywa przednia VB-NSP

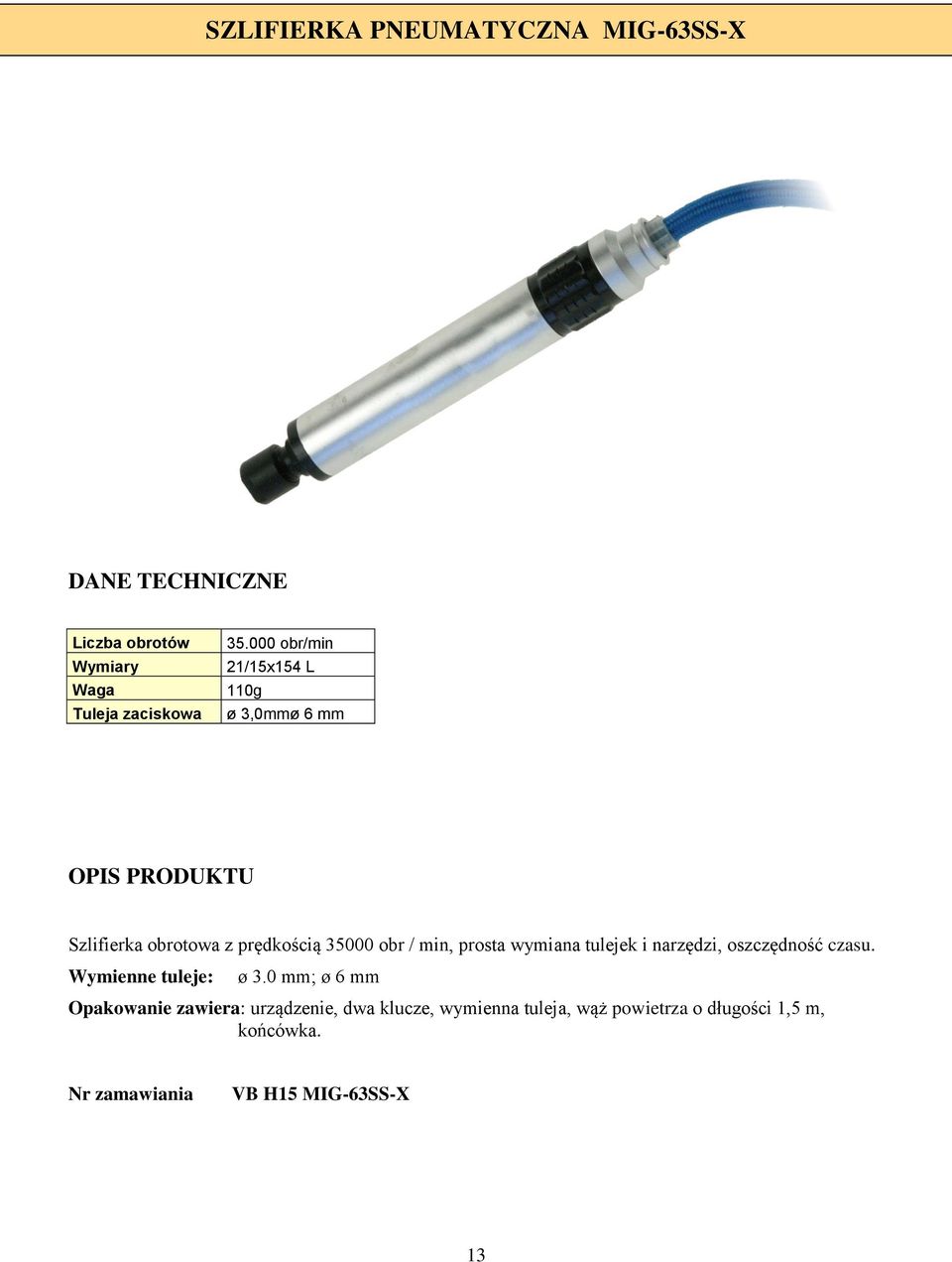

13 SZLIFIERKA PNEUMATYCZNA MIG-63SS-X DANE TECHNICZNE Liczba obrotów Wymiary Waga Tuleja zaciskowa obr/min 21/15x154 L 110g ø 3,0mmø 6 mm OPIS PRODUKTU Szlifierka obrotowa z prędkością obr / min, prosta wymiana tulejek i narzędzi, oszczędność czasu. Wymienne tuleje: ø 3.0 mm; ø 6 mm Opakowanie zawiera: urządzenie, dwa klucze, wymienna tuleja, wąż powietrza o długości 1,5 m, końcówka. Nr zamawiania VB H15 MIG-63SS-X 13

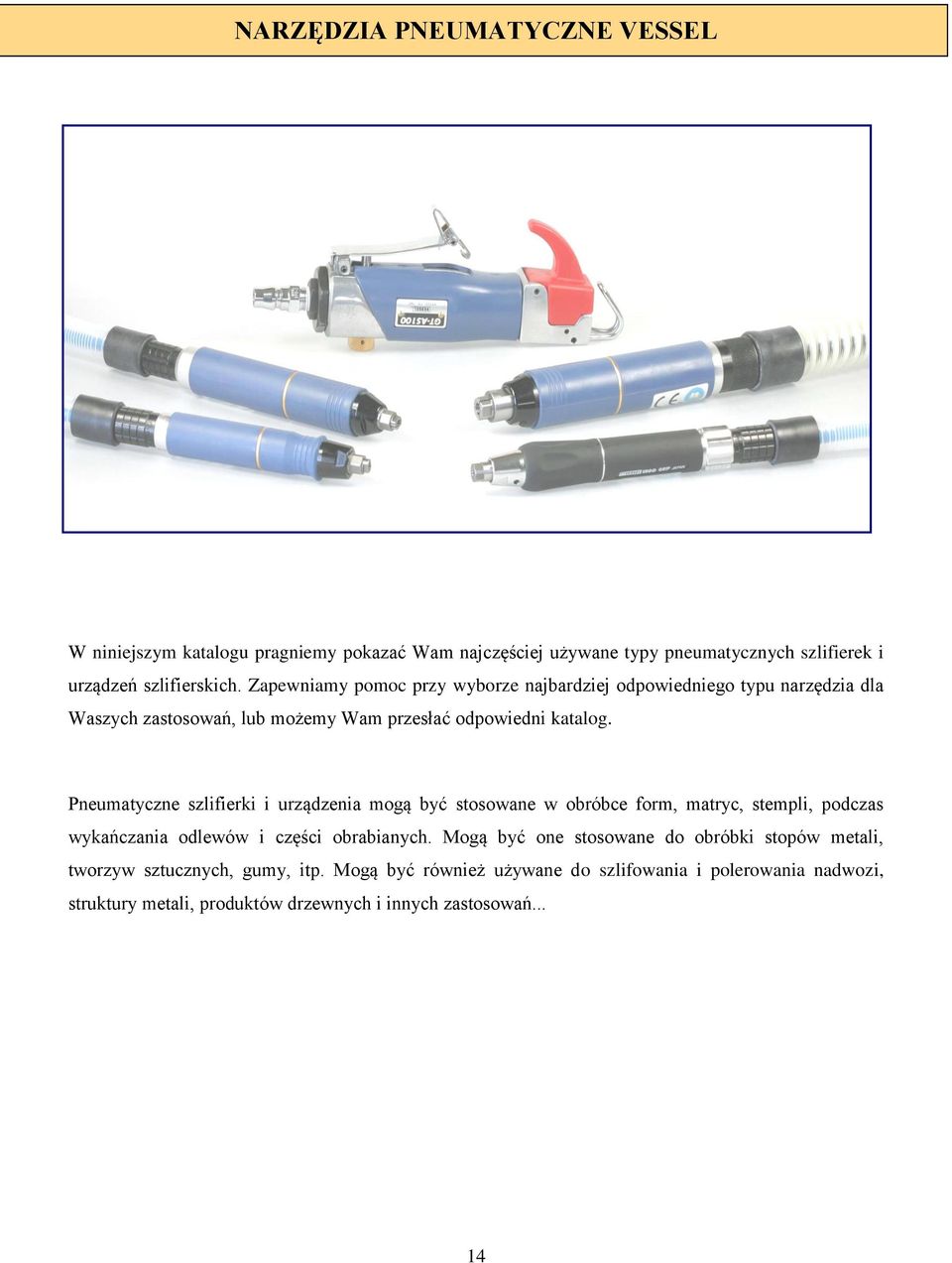

14 NARZĘDZIA PNEUMATYCZNE VESSEL W niniejszym katalogu pragniemy pokazać Wam najczęściej używane typy pneumatycznych szlifierek i urządzeń szlifierskich. Zapewniamy pomoc przy wyborze najbardziej odpowiedniego typu narzędzia dla Waszych zastosowań, lub możemy Wam przesłać odpowiedni katalog. Pneumatyczne szlifierki i urządzenia mogą być stosowane w obróbce form, matryc, stempli, podczas wykańczania odlewów i części obrabianych. Mogą być one stosowane do obróbki stopów metali, tworzyw sztucznych, gumy, itp. Mogą być również używane do szlifowania i polerowania nadwozi, struktury metali, produktów drzewnych i innych zastosowań... 14

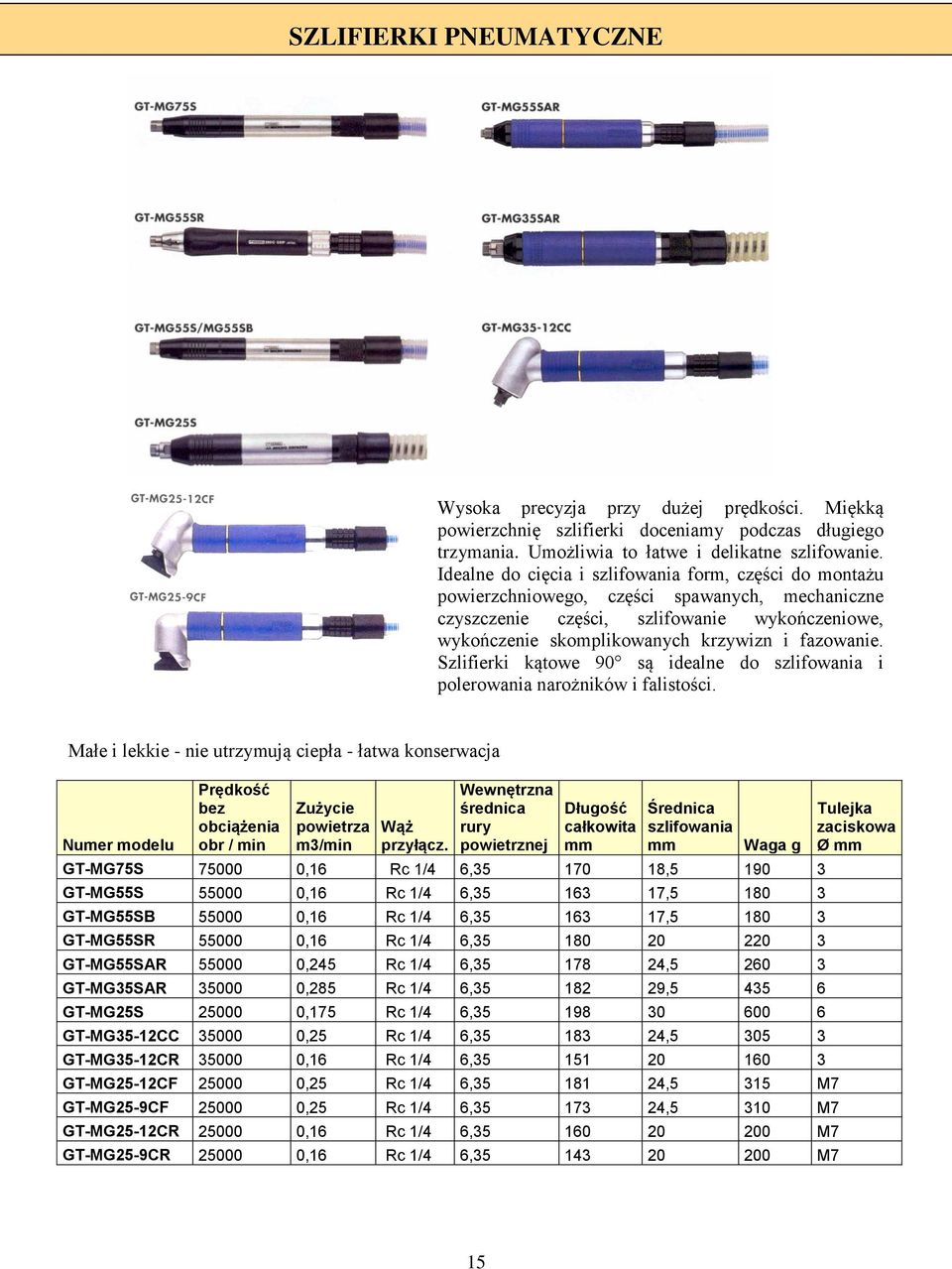

15 SZLIFIERKI PNEUMATYCZNE Wysoka precyzja przy dużej prędkości. Miękką powierzchnię szlifierki doceniamy podczas długiego trzymania. Umożliwia to łatwe i delikatne szlifowanie. Idealne do cięcia i szlifowania form, części do montażu powierzchniowego, części spawanych, mechaniczne czyszczenie części, szlifowanie wykończeniowe, wykończenie skomplikowanych krzywizn i fazowanie. Szlifierki kątowe 90 są idealne do szlifowania i polerowania narożników i falistości. Małe i lekkie - nie utrzymują ciepła - łatwa konserwacja Numer modelu Prędkość bez obciążenia obr / min Zużycie powietrza m3/min Wąż przyłącz. Wewnętrzna średnica rury powietrznej Długość całkowita mm Średnica szlifowania mm Waga g GT-MG75S ,16 Rc 1/4 6, , GT-MG55S ,16 Rc 1/4 6, , GT-MG55SB ,16 Rc 1/4 6, , GT-MG55SR ,16 Rc 1/4 6, GT-MG55SAR ,245 Rc 1/4 6, , GT-MG35SAR ,285 Rc 1/4 6, , GT-MG25S ,175 Rc 1/4 6, GT-MG35-12CC ,25 Rc 1/4 6, , GT-MG35-12CR ,16 Rc 1/4 6, GT-MG25-12CF ,25 Rc 1/4 6, ,5 315 M7 GT-MG25-9CF ,25 Rc 1/4 6, ,5 310 M7 GT-MG25-12CR ,16 Rc 1/4 6, M7 GT-MG25-9CR ,16 Rc 1/4 6, M7 Tulejka zaciskowa Ø mm 15

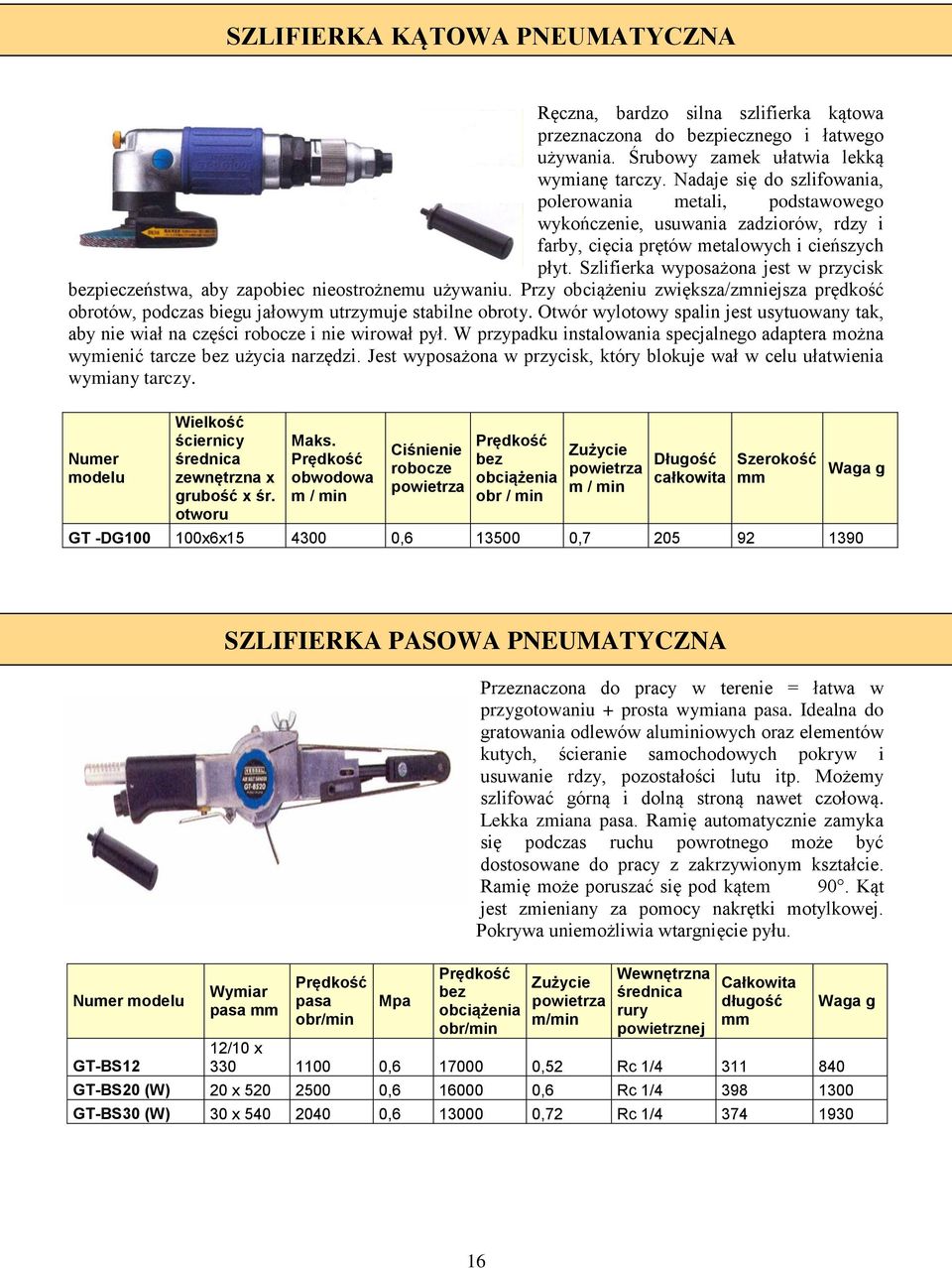

16 SZLIFIERKA KĄTOWA PNEUMATYCZNA Ręczna, bardzo silna szlifierka kątowa przeznaczona do bezpiecznego i łatwego używania. Śrubowy zamek ułatwia lekką wymianę tarczy. Nadaje się do szlifowania, polerowania metali, podstawowego wykończenie, usuwania zadziorów, rdzy i farby, cięcia prętów metalowych i cieńszych płyt. Szlifierka wyposażona jest w przycisk bezpieczeństwa, aby zapobiec nieostrożnemu używaniu. Przy obciążeniu zwiększa/zmniejsza prędkość obrotów, podczas biegu jałowym utrzymuje stabilne obroty. Otwór wylotowy spalin jest usytuowany tak, aby nie wiał na części robocze i nie wirował pył. W przypadku instalowania specjalnego adaptera można wymienić tarcze bez użycia narzędzi. Jest wyposażona w przycisk, który blokuje wał w celu ułatwienia wymiany tarczy. Numer modelu Wielkość ściernicy średnica zewnętrzna x grubość x śr. otworu Maks. Prędkość obwodowa m / min Ciśnienie robocze powietrza Prędkość bez obciążenia obr / min Zużycie powietrza m / min Długość całkowita Szerokość mm GT -DG x6x , , Waga g Numer modelu GT-BS12 SZLIFIERKA PASOWA PNEUMATYCZNA Wymiar pasa mm Prędkość pasa obr/min Mpa Przeznaczona do pracy w terenie = łatwa w przygotowaniu + prosta wymiana pasa. Idealna do gratowania odlewów aluminiowych oraz elementów kutych, ścieranie samochodowych pokryw i usuwanie rdzy, pozostałości lutu itp. Możemy szlifować górną i dolną stroną nawet czołową. Lekka zmiana pasa. Ramię automatycznie zamyka się podczas ruchu powrotnego może być dostosowane do pracy z zakrzywionym kształcie. Ramię może poruszać się pod kątem 90. Kąt jest zmieniany za pomocy nakrętki motylkowej. Pokrywa uniemożliwia wtargnięcie pyłu. Prędkość bez obciążenia obr/min Zużycie powietrza m/min Wewnętrzna średnica rury powietrznej Całkowita długość mm 12/10 x , ,52 Rc 1/ GT-BS20 (W) 20 x , ,6 Rc 1/ GT-BS30 (W) 30 x , ,72 Rc 1/ Waga g 16

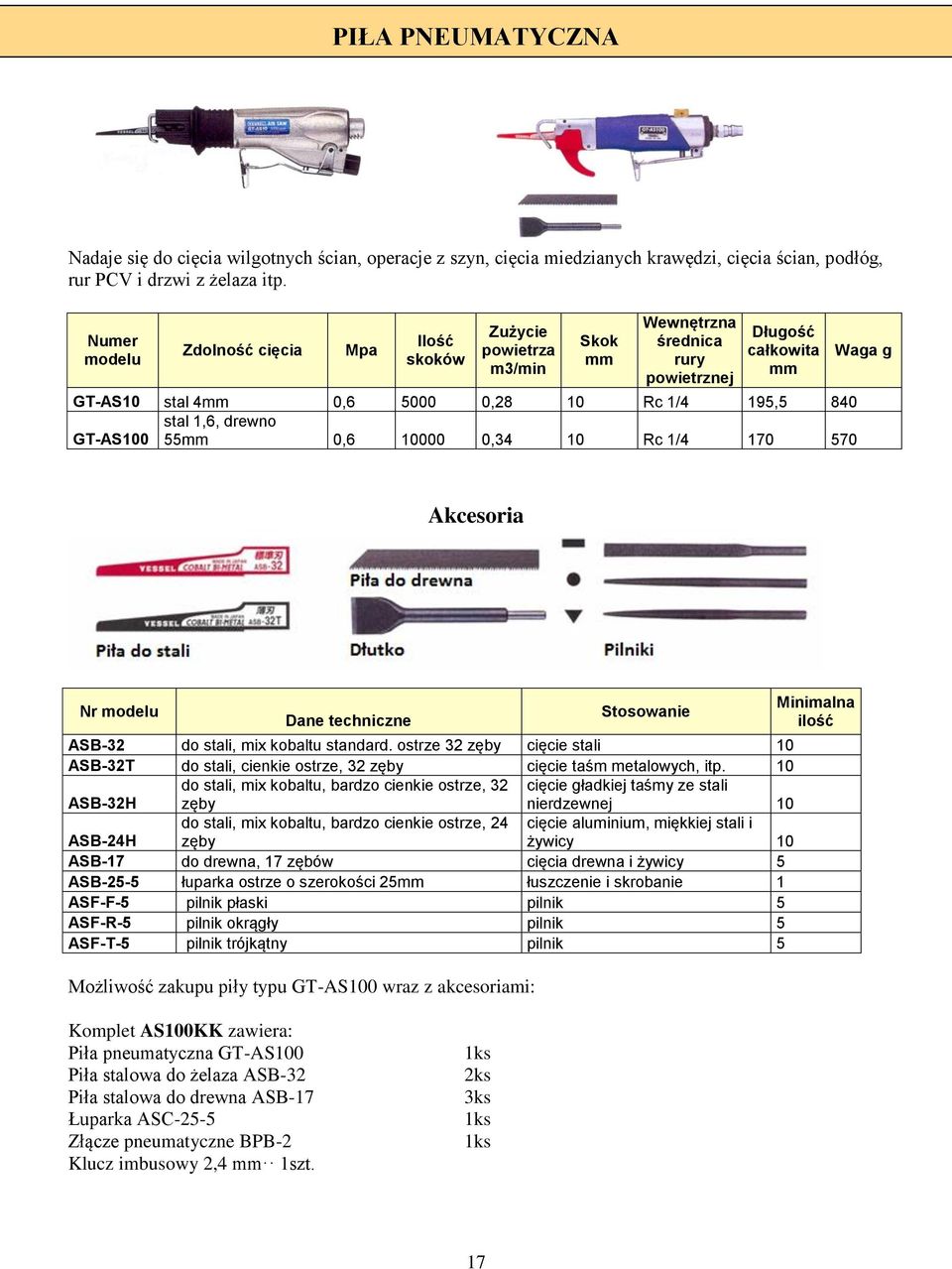

17 PIŁA PNEUMATYCZNA Nadaje się do cięcia wilgotnych ścian, operacje z szyn, cięcia miedzianych krawędzi, cięcia ścian, podłóg, rur PCV i drzwi z żelaza itp. Numer modelu Zdolność cięcia Mpa Ilość skoków Zużycie powietrza m3/min Skok mm Wewnętrzna średnica rury powietrznej Długość całkowita mm GT-AS10 stal 4mm 0, ,28 10 Rc 1/4 195,5 840 stal 1,6, drewno GT-AS100 55mm 0, ,34 10 Rc 1/ Waga g Akcesoria Nr modelu Dane techniczne Możliwość zakupu piły typu GT-AS100 wraz z akcesoriami: Stosowanie ASB-32 do stali, mix kobaltu standard. ostrze 32 zęby cięcie stali 10 ASB-32T do stali, cienkie ostrze, 32 zęby cięcie taśm metalowych, itp. 10 ASB-32H do stali, mix kobaltu, bardzo cienkie ostrze, 32 zęby cięcie gładkiej taśmy ze stali nierdzewnej 10 ASB-24H do stali, mix kobaltu, bardzo cienkie ostrze, 24 zęby cięcie aluminium, miękkiej stali i żywicy 10 ASB-17 do drewna, 17 zębów cięcia drewna i żywicy 5 ASB-25-5 łuparka ostrze o szerokości 25mm łuszczenie i skrobanie 1 ASF-F-5 pilnik płaski pilnik 5 ASF-R-5 pilnik okrągły pilnik 5 ASF-T-5 pilnik trójkątny pilnik 5 Minimalna ilość Komplet AS100KK zawiera: Piła pneumatyczna GT-AS100 Piła stalowa do żelaza ASB-32 Piła stalowa do drewna ASB-17 Łuparka ASC-25-5 Złącze pneumatyczne BPB-2 Klucz imbusowy 2,4 mm 1szt. 1ks 2ks 3ks 1ks 1ks 17

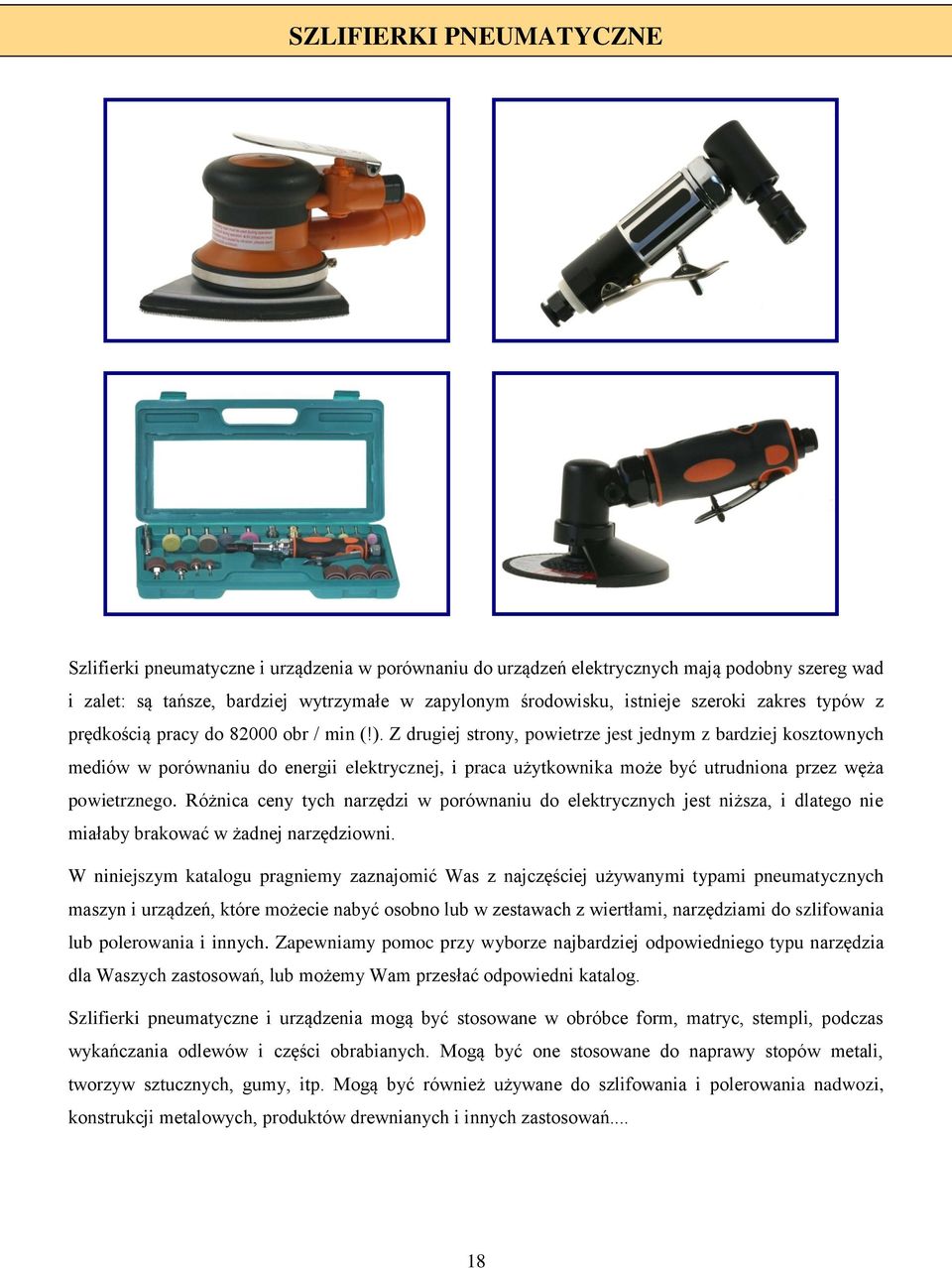

18 SZLIFIERKI PNEUMATYCZNE Szlifierki pneumatyczne i urządzenia w porównaniu do urządzeń elektrycznych mają podobny szereg wad i zalet: są tańsze, bardziej wytrzymałe w zapylonym środowisku, istnieje szeroki zakres typów z prędkością pracy do obr / min (!). Z drugiej strony, powietrze jest jednym z bardziej kosztownych mediów w porównaniu do energii elektrycznej, i praca użytkownika może być utrudniona przez węża powietrznego. Różnica ceny tych narzędzi w porównaniu do elektrycznych jest niższa, i dlatego nie miałaby brakować w żadnej narzędziowni. W niniejszym katalogu pragniemy zaznajomić Was z najczęściej używanymi typami pneumatycznych maszyn i urządzeń, które możecie nabyć osobno lub w zestawach z wiertłami, narzędziami do szlifowania lub polerowania i innych. Zapewniamy pomoc przy wyborze najbardziej odpowiedniego typu narzędzia dla Waszych zastosowań, lub możemy Wam przesłać odpowiedni katalog. Szlifierki pneumatyczne i urządzenia mogą być stosowane w obróbce form, matryc, stempli, podczas wykańczania odlewów i części obrabianych. Mogą być one stosowane do naprawy stopów metali, tworzyw sztucznych, gumy, itp. Mogą być również używane do szlifowania i polerowania nadwozi, konstrukcji metalowych, produktów drewnianych i innych zastosowań... 18

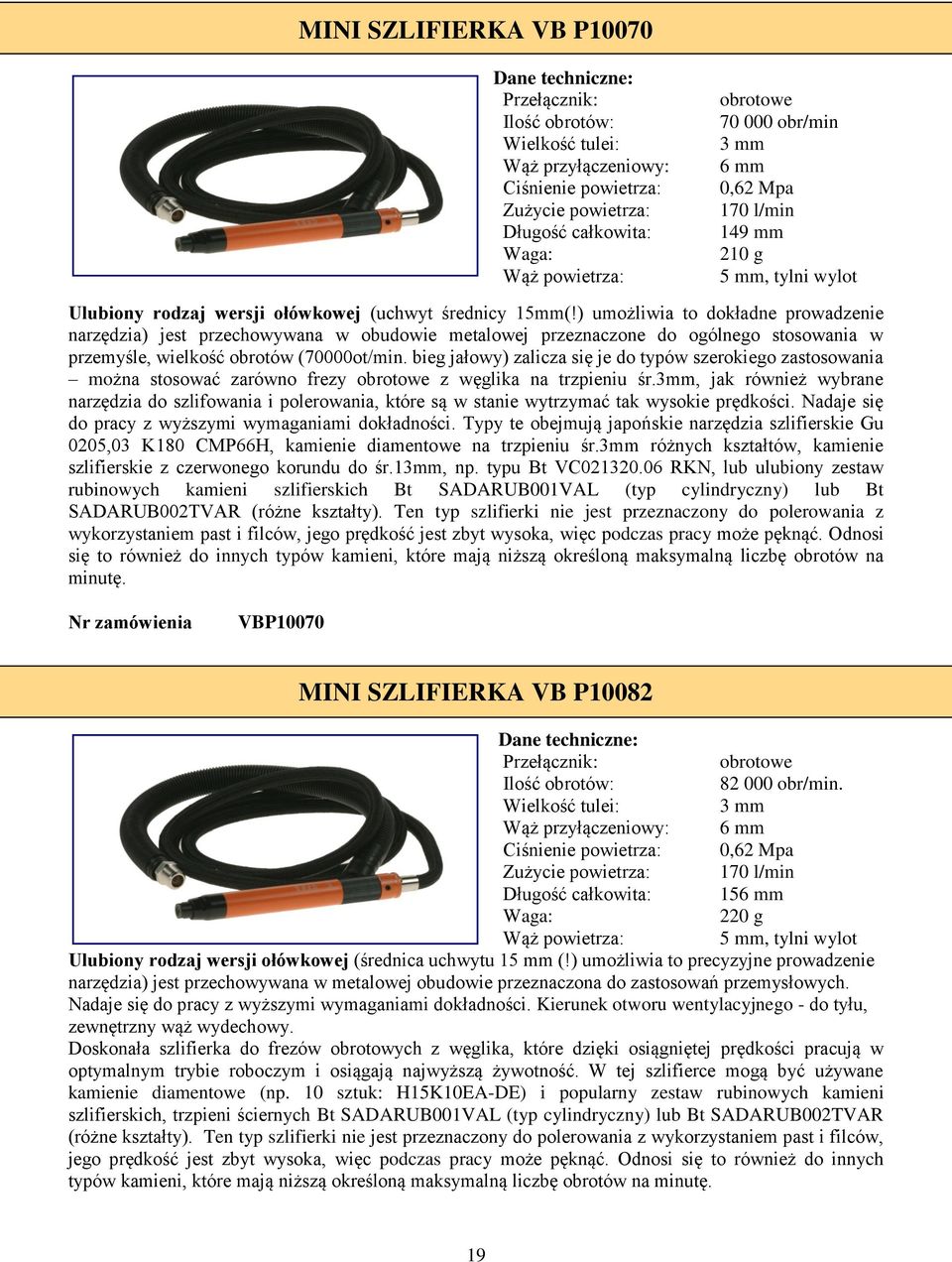

19 MINI SZLIFIERKA VB P10070 Ilość obrotów: Wielkość tulei: Wąż przyłączeniowy: Ciśnienie powietrza: Zużycie powietrza: Długość całkowita: Wąż powietrza: obrotowe obr/min 3 mm 6 mm 0,62 Mpa 170 l/min 149 mm 210 g 5 mm, tylni wylot Ulubiony rodzaj wersji ołówkowej (uchwyt średnicy 15mm(!) umożliwia to dokładne prowadzenie narzędzia) jest przechowywana w obudowie metalowej przeznaczone do ogólnego stosowania w przemyśle, wielkość obrotów (70000ot/min. bieg jałowy) zalicza się je do typów szerokiego zastosowania można stosować zarówno frezy obrotowe z węglika na trzpieniu śr.3mm, jak również wybrane narzędzia do szlifowania i polerowania, które są w stanie wytrzymać tak wysokie prędkości. Nadaje się do pracy z wyższymi wymaganiami dokładności. Typy te obejmują japońskie narzędzia szlifierskie Gu 0205,03 K180 CMP66H, kamienie diamentowe na trzpieniu śr.3mm różnych kształtów, kamienie szlifierskie z czerwonego korundu do śr.13mm, np. typu Bt VC RKN, lub ulubiony zestaw rubinowych kamieni szlifierskich Bt SADARUB001VAL (typ cylindryczny) lub Bt SADARUB002TVAR (różne kształty). Ten typ szlifierki nie jest przeznaczony do polerowania z wykorzystaniem past i filców, jego prędkość jest zbyt wysoka, więc podczas pracy może pęknąć. Odnosi się to również do innych typów kamieni, które mają niższą określoną maksymalną liczbę obrotów na minutę. VBP10070 MINI SZLIFIERKA VB P10082 obrotowe Ilość obrotów: obr/min. Wielkość tulei: 3 mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 156 mm 220 g Wąż powietrza: 5 mm, tylni wylot Ulubiony rodzaj wersji ołówkowej (średnica uchwytu 15 mm (!) umożliwia to precyzyjne prowadzenie narzędzia) jest przechowywana w metalowej obudowie przeznaczona do zastosowań przemysłowych. Nadaje się do pracy z wyższymi wymaganiami dokładności. Kierunek otworu wentylacyjnego - do tyłu, zewnętrzny wąż wydechowy. Doskonała szlifierka do frezów obrotowych z węglika, które dzięki osiągniętej prędkości pracują w optymalnym trybie roboczym i osiągają najwyższą żywotność. W tej szlifierce mogą być używane kamienie diamentowe (np. 10 sztuk: H15K10EA-DE) i popularny zestaw rubinowych kamieni szlifierskich, trzpieni ściernych Bt SADARUB001VAL (typ cylindryczny) lub Bt SADARUB002TVAR (różne kształty). Ten typ szlifierki nie jest przeznaczony do polerowania z wykorzystaniem past i filców, jego prędkość jest zbyt wysoka, więc podczas pracy może pęknąć. Odnosi się to również do innych typów kamieni, które mają niższą określoną maksymalną liczbę obrotów na minutę. 19

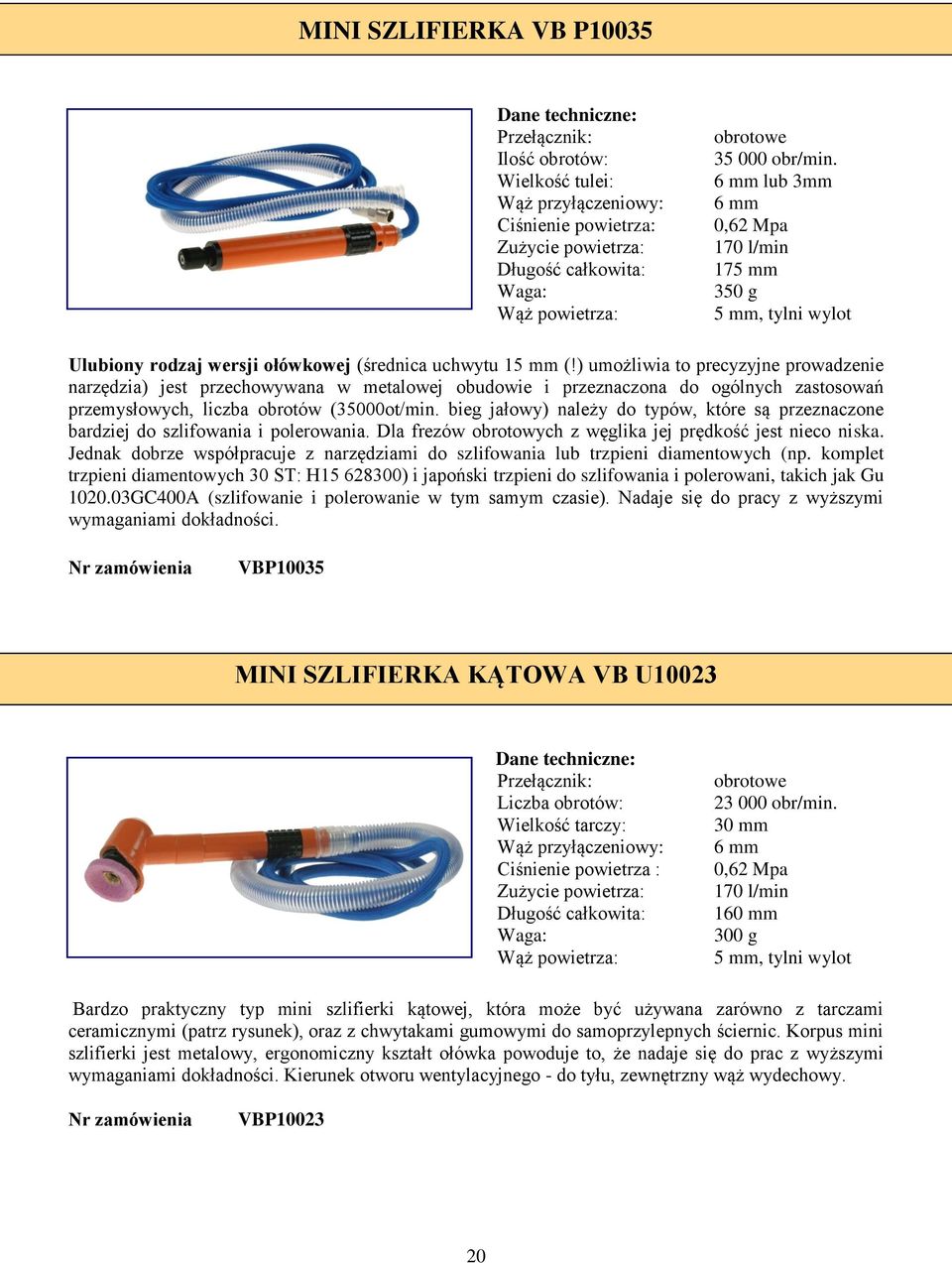

20 MINI SZLIFIERKA VB P10035 Ilość obrotów: Wielkość tulei: Wąż przyłączeniowy: Ciśnienie powietrza: Zużycie powietrza: Długość całkowita: Wąż powietrza: obrotowe obr/min. 6 mm lub 3mm 6 mm 0,62 Mpa 170 l/min 175 mm 350 g 5 mm, tylni wylot Ulubiony rodzaj wersji ołówkowej (średnica uchwytu 15 mm (!) umożliwia to precyzyjne prowadzenie narzędzia) jest przechowywana w metalowej obudowie i przeznaczona do ogólnych zastosowań przemysłowych, liczba obrotów (35000ot/min. bieg jałowy) należy do typów, które są przeznaczone bardziej do szlifowania i polerowania. Dla frezów obrotowych z węglika jej prędkość jest nieco niska. Jednak dobrze współpracuje z narzędziami do szlifowania lub trzpieni diamentowych (np. komplet trzpieni diamentowych 30 ST: H ) i japoński trzpieni do szlifowania i polerowani, takich jak Gu GC400A (szlifowanie i polerowanie w tym samym czasie). Nadaje się do pracy z wyższymi wymaganiami dokładności. VBP10035 MINI SZLIFIERKA KĄTOWA VB U10023 Liczba obrotów: Wielkość tarczy: Wąż przyłączeniowy: Ciśnienie powietrza : Zużycie powietrza: Długość całkowita: Wąż powietrza: obrotowe obr/min. 30 mm 6 mm 0,62 Mpa 170 l/min 160 mm 300 g 5 mm, tylni wylot Bardzo praktyczny typ mini szlifierki kątowej, która może być używana zarówno z tarczami ceramicznymi (patrz rysunek), oraz z chwytakami gumowymi do samoprzylepnych ściernic. Korpus mini szlifierki jest metalowy, ergonomiczny kształt ołówka powoduje to, że nadaje się do prac z wyższymi wymaganiami dokładności. Kierunek otworu wentylacyjnego - do tyłu, zewnętrzny wąż wydechowy. VBP

21 SZLIFIERKA PROSTA VB P3001CH dźwignia Wydajność: 0,3 HP Liczba obrotów: obr/min. Wielkość tulei: 6 mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 153 mm 360 g Kierunek wylotu powietrza: do tyłu Przemysłowa solidna metalowa konstrukcja z ergonomicznym czarno pomarańczowym uchwytem pokrytym tworzywem sztucznym i gumą, który nie ślizga się w ręce. Posiada ona dźwignię z zabezpieczeniem przed przypadkowym włączeniem. Wymienna tuleja zaciskowa dostarczana jest w standardzie o średnicy 6 mm, można również dokupić o średnicy 3 mm. Szlifierka pneumatyczna przeznaczona jest dla grubszych rodzajów prac, takich jak szlifowanie odlewów i ze względu na jej całkowitą długość i ciężar praca z nią jest bardzo wygodna. VBP3001CH SZLIFIERKA PRZEDŁUŻONA VB P3008CH dźwignia Wydajność: 0,3 HP Liczba obrotów: obr/min. Wielkość tulei: 6 mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 352 mm 780 g Kierunek wylotu powietrza: do tyłu Przemysłowa solidna metalowa konstrukcja z ergonomicznym czarno pomarańczowym uchwytem pokrytym tworzywem sztucznym i gumą, który nie ślizga się w ręce. Posiada ona dźwignię z zabezpieczeniem przed przypadkowym włączeniem. Wymienna tuleja zaciskowa jest dostarczana w standardzie o średnicy 6 mm, można również dokupić o średnicy 3 mm. Szlifierka pneumatyczna przeznaczona jest do grubszych rodzajów prac, takich jak szlifowanie odlewów w trudno dostępnych miejscach. VBP3008CH 21

22 SZLIFIERKA KĄTOWA VB U3017CH dźwignia Wydajność: 0,3 HP Liczba obrotów: obr/min. Rozmiar tarczy: gumowy chwytak o średnicy 45mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 167 mm 480 g Kierunek wylotu powietrza: do tyłu Przemysłowa metalowa solidna szlifierka kątowa 90 z ergonomicznym czarno pomarańczowym uchwytem pokrytym tworzywem sztucznym i gumą, który nie ślizga się w ręce. Posiada ona dźwignię z zabezpieczeniem przed przypadkowym włączeniem. Dostarczana jest z gumowym chwytakiem o średnicy 45 mm ( inne wymiary chwytaków na zamówienie), przeznaczone do samoprzylepnych krążków szlifierskich. Szlifierka ta jest przeznaczona do obrotowego szlifowania powierzchni za pomocą krążków szlifierskich. VBU3017CH SZLIFIERKA KĄTOWA 105 VB U3059CH dźwignia Wydajność: 0,3 HP Liczba obrotów: obr/min. Wielkość tulei: 6mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 169 mm 510 g Kierunek wylotu powietrza: do tyłu Przemysłowa metalowa solidna szlifierka kątowa 105 z ergonomicznym czarno pomarańczowym uchwytem pokrytym tworzywem sztucznym i gumą, który nie ślizga się w ręce. Posiada ona dźwignię z zabezpieczeniem przed przypadkowym włączeniem. Wymienna tuleja zaciskowa jest dostarczana w standardzie o średnicy 6 mm, można również dokupić o średnicy 3 mm. VBU3059CH 22

23 SZLIFIERKA KĄTOWA VB U4506CH dźwignia z blokadą Wydajność: 0,3 HP Liczba obrotów: obr/min. Wielkość tarczy: do cięcia i szlifowania tarczą śr.125mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 185 mm 490 g Kierunek wylotu powietrza: do tyłu Interesująca alternatywa do szlifierek elektrycznych, przeznaczona do szlifowania tarczą (typ RH RS2 125x6x22, 2) i cięcia tarczą (typ RH1 / 2 R 125x1, 0) o średnicy 125 mm. W porównaniu do typów elektrycznych może wytrzymać znacznie trudniejsze środowiska pracy oraz inną ważną zaletą jest znacznie mniejszy ciężar i małe wymiary, co jest szczególnie użyteczne dla operatora. Dostarczana z dźwignią i blokadą chroni przed przypadkowym włączeniem. VBU4506CH SZLIFIERKA PRZEMYSŁOWA VB P8001C obrotowe Wydajność: 0,3 HP Liczba obrotów: obr/min Wielkość tulei: 6 mm, 3mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 180 mm 750 g Kierunek wylotu powietrza: do tyłu Rodzaj zwiększonej odporności, przeznaczona do bardzo grubych prac, metalowa obudowa. W porównaniu do poprzednich typów ma wyższy ciężar, nie jest polecana do prac precyzyjnych. Jej zalety są widoczne np. w szlifowaniu odlewów. Standardowo wyposażona w tuleje zaciskową o śr.6mm, 3 mm lub inne rozmiary na życzenie. Przy wyborze frezów obrotowych z węglika wolframu należy wybierać frezy z większą średnicą względem trzpienia (np. odpowiedni zestaw typu 5 frezów TK: FU TK M-6). VBP8001C 23

24 SZLIFIERKA PRZEDŁUŻONA VB P1110H dźwignia Wydajność: 0,3 HP Liczba obrotów: obr/min. Wielkość tulei: 6 mm, 3mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowi 355 mm 780 g Kierunek wylotu powietrza: do tyłu Rodzaj z zwiększoną odpornością, przeznaczony do bardzo grubych prac, całkowicie metalowa konstrukcja z dźwignią i z bezpiecznikiem. Szlifierka ta przeznaczona jest do grubszych rodzajów prac, takich jak szlifowanie odlewów w trudno dostępnych miejscach. Standardowo wyposażona w tuleję zaciskową śr.6mm, tuleje zaciskowe śr. 3 mm lub inne rozmiary na życzenie. Przy wyborze frezów obrotowych z węglika wolframu należy wybierać frezy z większą średnicą względem trzpienia (np. odpowiedni zestaw typu 5 frezów TK: FU TK M-6). VBP1110H SZLIFIERKA PROSTOKĄTNA VB U1106H dźwignia Liczba obrotów: obr/min Wielkość tulei: 6 mm, 3mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 160 mm 490 g Kierunek wylotu powietrza: do tyłu VBU1106H 24

25 SZLIFIERKA KĄTOWA Z GŁOWICĄ ZACISKOWĄ VB U6051 dźwignia z bezpiecz. Liczba obrotów: obr/min Wielkość głowicy zaci.: od 1mm do 10mm Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 170 l/min Długość całkowita: 191 mm 1100 g Kierunek wylotu powietrza: do tyłu Rodzaj z zwiększoną odpornością, przeznaczony do bardzo grubych prac, całkowicie metalowa konstrukcja z dźwignią i z bezpiecznikiem. Szlifierka ta przeznaczona jest do grubszych rodzajów prac, takich jak szlifowanie odlewów w trudno dostępnych miejscach. Standardowo wyposażona w tuleje zaciskowe o śr.6mm i 3mm typu VB U1106H jak również z głowicą od 1mm do 10mm Typ VB U6051 lub inne rozmiary na zamówienie. Przy wyborze frezów obrotowych z węglika wolframu należy wybierać frezy z większą średnicą względem trzpienia (np. odpowiedni zestaw typu 5 frezów TK: FU TK M-6). VBPU6051 SZLIFIERKA OSCYLACYJNA VB U5695C Rozmiar podkładki: Powierzchnia podkładki: Liczba obrotów: Wąż przyłączeniowy: Ciśnienie powietrza: Zużycie powietrza: dźwignia 150 mm na rzep obr/min 6 mm 0,62 Mpa 190 l/min 1 kg Bardzo ciekawy typ szlifowania i polerowania końcowego metali i powierzchni drewnianych. Mocowanie krążków ściernych lub polerujących filców odbywa się na rzep w płycie o średnicy 150 mm, który porusza się oscylacyjnie z wychyleniem 9,5mm. Rodzaj ten wyposażony jest w miękki przełącznik i jest przeznaczony do precyzyjnej obróbki dużych powierzchni. W zależności od wybranego narzędzia do szlifowania i polerowania z użyciem pasty można osiągnąć bardzo dobrych wyników. VBPU5695C 25

26 SZLIFIERKA OSCYLACYJNA VB U2595TP Rozmiar podkładki: Powierzchnia podkładki: Liczba obrotów: Wąż przyłączeniowy: Ciśnienie powietrza: Zużycie powietrza: dźwignia 150 x 95 mm na rzep obr/min 6 mm 0,62 Mpa 200 l/min 0,83 kg Bardzo ciekawy typ do szlifowania i polerowania końcowego metali i powierzchni drewnianych. Mocowanie elementów ściernych lub polerujących filców odbywa się na rzep w płycie o wymiarach 150x95mm, która porusza się oscylacyjnie, z wychyleniem 5mm. Interesującą możliwością jest stworzenie podciśnienia ssania, które lepiej mocuje narzędzia ścierne lub filce do podkładki szlifierki. Szlifierka umożliwia również pracę bez tego podciśnienia. Rodzaj ten wyposażony jest w miękki przełącznik i jest przeznaczony do precyzyjnej obróbki dużych powierzchni. W zależności od wybranego narzędzia do szlifowania i polerowania z użyciem pasty można osiągnąć bardzo dobrych wyników. W porównaniu do poprzednich typów, umożliwia dostać się dzięki swojemu kształtowi nawet do rogów. VBU2595TP SZLIFIERKA OSCYLACYJNA VB U2510JC Rozmiar podkładki: Powierzchnia podkładki: Liczba obrotów: Wąż przyłączeniowy: Ciśnienie powietrza: Zużycie powietrza: dźwignia 100 x 110 mm PVC obr/min 6 mm 0,62 Mpa 200 l/min 0,9 kg Bardzo ciekawy typ do szlifowania i polerowania końcowego powierzchni metalowych i drewnianych, z przedstawionych typów ma najniższe wychylenie oscylacyjne (tylko 2, 5 mm). Mocowanie elementów ściernych lub polerujących filców jest w rozmiarze podkładki 100x110mm, która porusza oscylacyjnie. Szlifierka pozwala pracować tylko bez próżniowego ssania, ścierniwo jest przymocowane do podkładki wibracyjnej zatrzaskami. Rodzaj ten wyposażony jest w miękki przełącznik i jest przeznaczony do precyzyjnej obróbki dużych powierzchni. W zależności od wybranego narzędzia do szlifowania i polerowania z użyciem pasty można osiągnąć bardzo dobrych wyników. Wystarczy wybrać VB U2595TP dzięki kształtowi podkładki dostaje się do miejsc z kątami, ale nie do wszystkich ostrych kątów. VBU2510JC 26

27 PROFESJONALNA SZLIFIERKA KĄTOWA VB U10107L dźwignia z bezpieczni. Liczba obrotów: 4500 obr/min Wąż przyłączeniowy: 6 mm Ciśnienie powietrza: 0,62 Mpa Zużycie powietrza: 200 l/min Długość całkowita: 160 mm 2,2 kg Urządzenie to jest ciekawym uzupełnieniem szlifierek kątowych do cięcia i szlifowania tarczami. Tarcze do szlifowania i polerowania o kształcie podkładki mocujemy na rzepy, a więc możliwe jest wypolerowanie powierzchni z tym rodzajem szlifierki pneumatycznej po uprzednio użytej konwencjonalnej szlifierki kątowej o standardowej tarczy szlifierskiej. VBPU10107L 27
