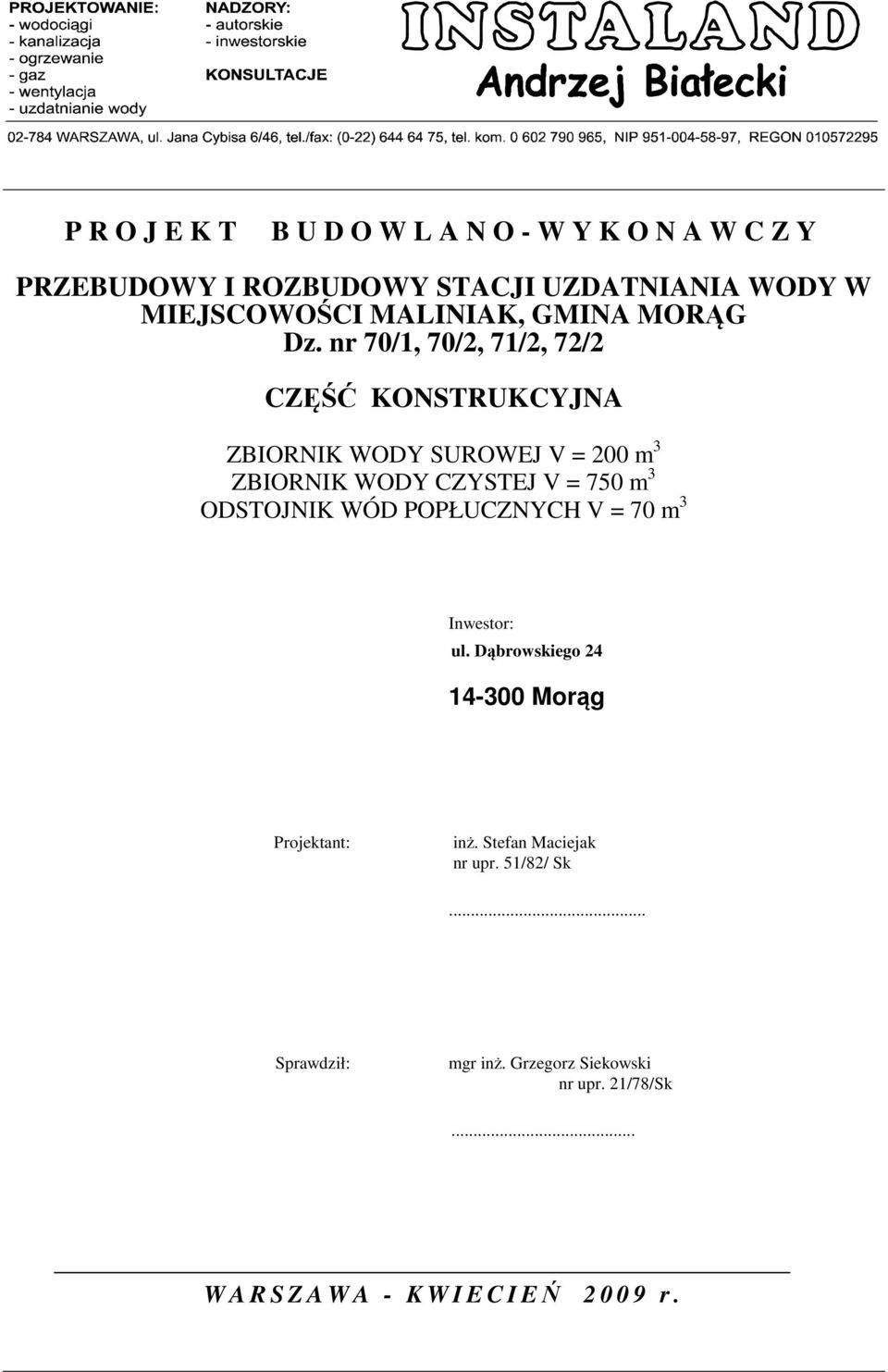

1 P R O J E K T B U D O W L A N O - W Y K O N A W C Z Y PRZEBUDOWY I ROZBUDOWY STACJI UZDATNIANIA WODY W MIEJSCOWO CI MALINIAK, GMINA MOR G Dz. nr 70/, 70/2, 7/2, 72/2 CZ KONSTRUKCYJNA ZBIORNIK WODY SUROWEJ V = 200 m 3 ZBIORNIK WODY CZYSTEJ V = 750 m 3 ODSTOJNIK WÓD POPŁUCZNYCH V = 70 m 3 Inwestor: ul. D browskiego Mor g Projektant: in. Stefan Maciejak nr upr. 5/82/ Sk... Sprawdził: mgr in. Grzegorz Siekowski nr upr. 2/78/Sk... W A R S Z A W A - K W I E C I E r.

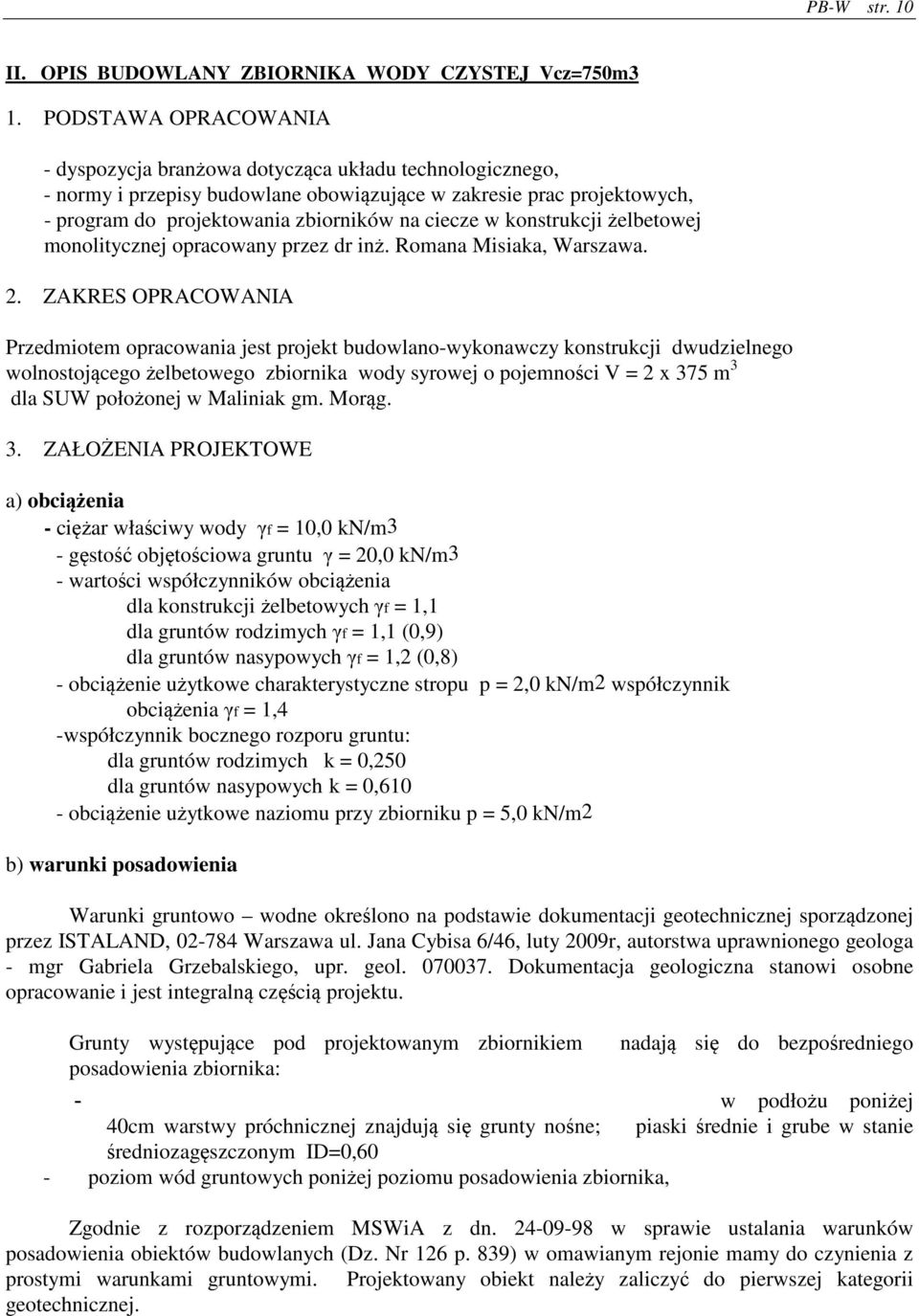

2 PB-W str. 0 II. OPIS BUDOWLANY ZBIORNIKA WODY CZYSTEJ Vcz=750m3. PODSTAWA OPRACOWANIA - dyspozycja bran owa dotycz ca układu technologicznego, - normy i przepisy budowlane obowi zuj ce w zakresie prac projektowych, - program do projektowania zbiorników na ciecze w konstrukcji elbetowej monolitycznej opracowany przez dr in. Romana Misiaka, Warszawa. 2. ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt budowlano-wykonawczy konstrukcji dwudzielnego wolnostoj cego elbetowego zbiornika wody syrowej o pojemno ci V = 2 x 375 m 3 dla SUW poło onej w Maliniak gm. Mor g. 3. ZAŁO ENIA PROJEKTOWE a) obci enia - ci ar wła ciwy wody f = 0,0 kn/m3 - g sto obj to ciowa gruntu = 20,0 kn/m3 - warto ci współczynników obci enia dla konstrukcji elbetowych f =, dla gruntów rodzimych f =, (0,9) dla gruntów nasypowych f =,2 (0,8) - obci enie u ytkowe charakterystyczne stropu p = 2,0 kn/m2 współczynnik obci enia f =,4 -współczynnik bocznego rozporu gruntu: dla gruntów rodzimych k = 0,250 dla gruntów nasypowych k = 0,60 - obci enie u ytkowe naziomu przy zbiorniku p = 5,0 kn/m2 b) warunki posadowienia Warunki gruntowo wodne okre lono na podstawie dokumentacji geotechnicznej sporz dzonej przez ISTALAND, Warszawa ul. Jana Cybisa 6/46, luty 2009r, autorstwa uprawnionego geologa - mgr Gabriela Grzebalskiego, upr. geol Dokumentacja geologiczna stanowi osobne opracowanie i jest integraln cz ci projektu. Grunty wyst puj ce pod projektowanym zbiornikiem posadowienia zbiornika: nadaj si do bezpo redniego w podło u poni ej 40cm warstwy próchnicznej znajduj si grunty no ne; piaski rednie i grube w stanie redniozag szczonym ID=0,60 - poziom wód gruntowych poni ej poziomu posadowienia zbiornika, Zgodnie z rozporz dzeniem MSWiA z dn w sprawie ustalania warunków posadowienia obiektów budowlanych (Dz. Nr 26 p. 839) w omawianym rejonie mamy do czynienia z prostymi warunkami gruntowymi. Projektowany obiekt nale y zaliczy do pierwszej kategorii geotechnicznej.

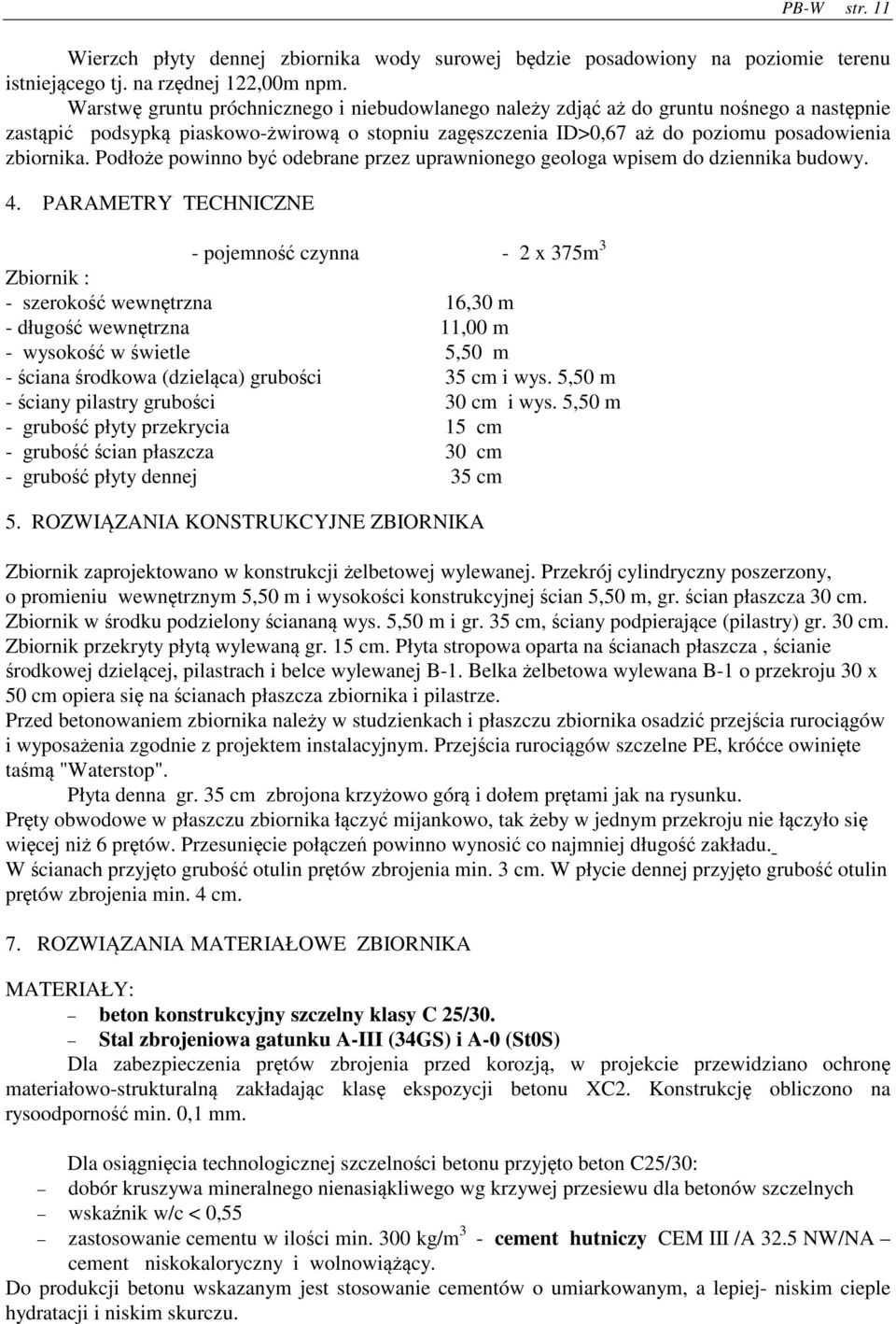

3 PB-W str. Wierzch płyty dennej zbiornika wody surowej b dzie posadowiony na poziomie terenu istniej cego tj. na rz dnej 22,00m npm. Warstw gruntu próchnicznego i niebudowlanego nale y zdj a do gruntu no nego a nast pnie zast pi podsypk piaskowo- wirow o stopniu zag szczenia ID>0,67 a do poziomu posadowienia zbiornika. Podło e powinno by odebrane przez uprawnionego geologa wpisem do dziennika budowy. 4. PARAMETRY TECHNICZNE - pojemno czynna - 2 x 375m 3 Zbiornik : - szeroko wewn trzna 6,30 m - długo wewn trzna,00 m - wysoko w wietle 5,50 m - ciana rodkowa (dziel ca) grubo ci 35 cm i wys. 5,50 m - ciany pilastry grubo ci 30 cm i wys. 5,50 m - grubo płyty przekrycia 5 cm - grubo cian płaszcza 30 cm - grubo płyty dennej 35 cm 5. ROZWI ZANIA KONSTRUKCYJNE ZBIORNIKA Zbiornik zaprojektowano w konstrukcji elbetowej wylewanej. Przekrój cylindryczny poszerzony, o promieniu wewn trznym 5,50 m i wysoko ci konstrukcyjnej cian 5,50 m, gr. cian płaszcza 30 cm. Zbiornik w rodku podzielony cianan wys. 5,50 m i gr. 35 cm, ciany podpieraj ce (pilastry) gr. 30 cm. Zbiornik przekryty płyt wylewan gr. 5 cm. Płyta stropowa oparta na cianach płaszcza, cianie rodkowej dziel cej, pilastrach i belce wylewanej B-. Belka elbetowa wylewana B- o przekroju 30 x 50 cm opiera si na cianach płaszcza zbiornika i pilastrze. Przed betonowaniem zbiornika nale y w studzienkach i płaszczu zbiornika osadzi przej cia ruroci gów i wyposa enia zgodnie z projektem instalacyjnym. Przej cia ruroci gów szczelne PE, kró ce owini te ta m "Waterstop". Płyta denna gr. 35 cm zbrojona krzy owo gór i dołem pr tami jak na rysunku. Pr ty obwodowe w płaszczu zbiornika ł czy mijankowo, tak eby w jednym przekroju nie ł czyło si wi cej ni 6 pr tów. Przesuni cie poł cze powinno wynosi co najmniej długo zakładu. W cianach przyj to grubo otulin pr tów zbrojenia min. 3 cm. W płycie dennej przyj to grubo otulin pr tów zbrojenia min. 4 cm. 7. ROZWI ZANIA MATERIAŁOWE ZBIORNIKA MATERIAŁY: beton konstrukcyjny szczelny klasy C 25/30. Stal zbrojeniowa gatunku A-III (34GS) i A-0 (St0S) Dla zabezpieczenia pr tów zbrojenia przed korozj, w projekcie przewidziano ochron materiałowo-strukturaln zakładaj c klas ekspozycji betonu XC2. Konstrukcj obliczono na rysoodporno min. 0, mm. Dla osi gni cia technologicznej szczelno ci betonu przyj to beton C25/30: dobór kruszywa mineralnego nienasi kliwego wg krzywej przesiewu dla betonów szczelnych wska nik w/c < 0,55 zastosowanie cementu w ilo ci min. 300 kg/m 3 - cement hutniczy CEM III /A 32.5 NW/NA cement niskokaloryczny i wolnowi cy. Do produkcji betonu wskazanym jest stosowanie cementów o umiarkowanym, a lepiej- niskim cieple hydratacji i niskim skurczu.

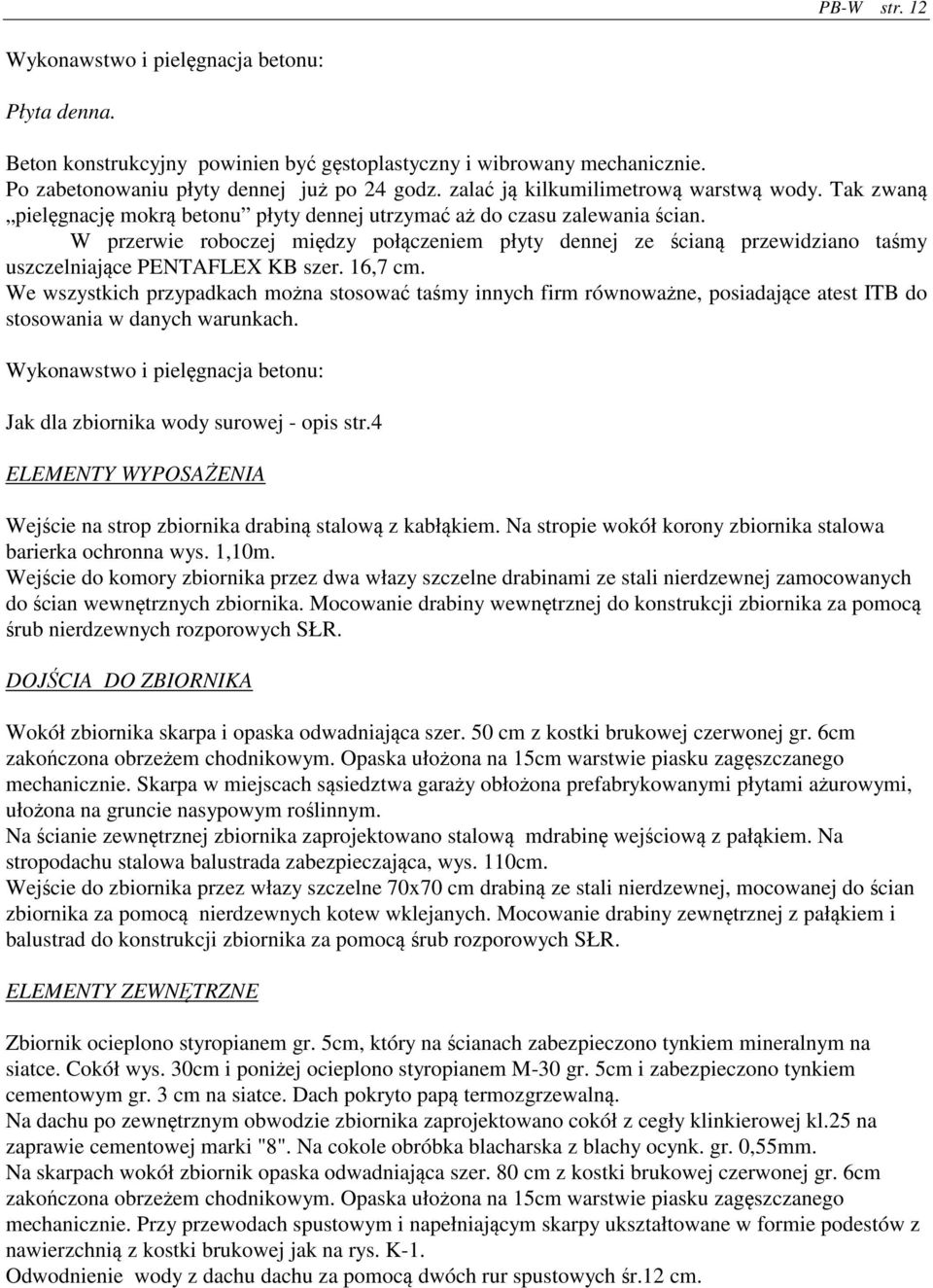

4 PB-W str. 2 Wykonawstwo i piel gnacja betonu: Płyta denna. Beton konstrukcyjny powinien by g stoplastyczny i wibrowany mechanicznie. Po zabetonowaniu płyty dennej ju po 24 godz. zala j kilkumilimetrow warstw wody. Tak zwan piel gnacj mokr betonu płyty dennej utrzyma a do czasu zalewania cian. W przerwie roboczej mi dzy poł czeniem płyty dennej ze cian przewidziano ta my uszczelniaj ce PENTAFLEX KB szer. 6,7 cm. We wszystkich przypadkach mo na stosowa ta my innych firm równowa ne, posiadaj ce atest ITB do stosowania w danych warunkach. Wykonawstwo i piel gnacja betonu: Jak dla zbiornika wody surowej - opis str.4 ELEMENTY WYPOSA ENIA Wej cie na strop zbiornika drabin stalow z kabł kiem. Na stropie wokół korony zbiornika stalowa barierka ochronna wys.,0m. Wej cie do komory zbiornika przez dwa włazy szczelne drabinami ze stali nierdzewnej zamocowanych do cian wewn trznych zbiornika. Mocowanie drabiny wewn trznej do konstrukcji zbiornika za pomoc rub nierdzewnych rozporowych SŁR. DOJ CIA DO ZBIORNIKA Wokół zbiornika skarpa i opaska odwadniaj ca szer. 50 cm z kostki brukowej czerwonej gr. 6cm zako czona obrze em chodnikowym. Opaska uło ona na 5cm warstwie piasku zag szczanego mechanicznie. Skarpa w miejscach s siedztwa gara y obło ona prefabrykowanymi płytami a urowymi, uło ona na gruncie nasypowym ro linnym. Na cianie zewn trznej zbiornika zaprojektowano stalow mdrabin wej ciow z pał kiem. Na stropodachu stalowa balustrada zabezpieczaj ca, wys. 0cm. Wej cie do zbiornika przez włazy szczelne 70x70 cm drabin ze stali nierdzewnej, mocowanej do cian zbiornika za pomoc nierdzewnych kotew wklejanych. Mocowanie drabiny zewn trznej z pał kiem i balustrad do konstrukcji zbiornika za pomoc rub rozporowych SŁR. ELEMENTY ZEWN TRZNE Zbiornik ocieplono styropianem gr. 5cm, który na cianach zabezpieczono tynkiem mineralnym na siatce. Cokół wys. 30cm i poni ej ocieplono styropianem M-30 gr. 5cm i zabezpieczono tynkiem cementowym gr. 3 cm na siatce. Dach pokryto pap termozgrzewaln. Na dachu po zewn trznym obwodzie zbiornika zaprojektowano cokół z cegły klinkierowej kl.25 na zaprawie cementowej marki "8". Na cokole obróbka blacharska z blachy ocynk. gr. 0,55mm. Na skarpach wokół zbiornik opaska odwadniaj ca szer. 80 cm z kostki brukowej czerwonej gr. 6cm zako czona obrze em chodnikowym. Opaska uło ona na 5cm warstwie piasku zag szczanego mechanicznie. Przy przewodach spustowym i napełniaj cym skarpy ukształtowane w formie podestów z nawierzchni z kostki brukowej jak na rys. K-. Odwodnienie wody z dachu dachu za pomoc dwóch rur spustowych r.2 cm.

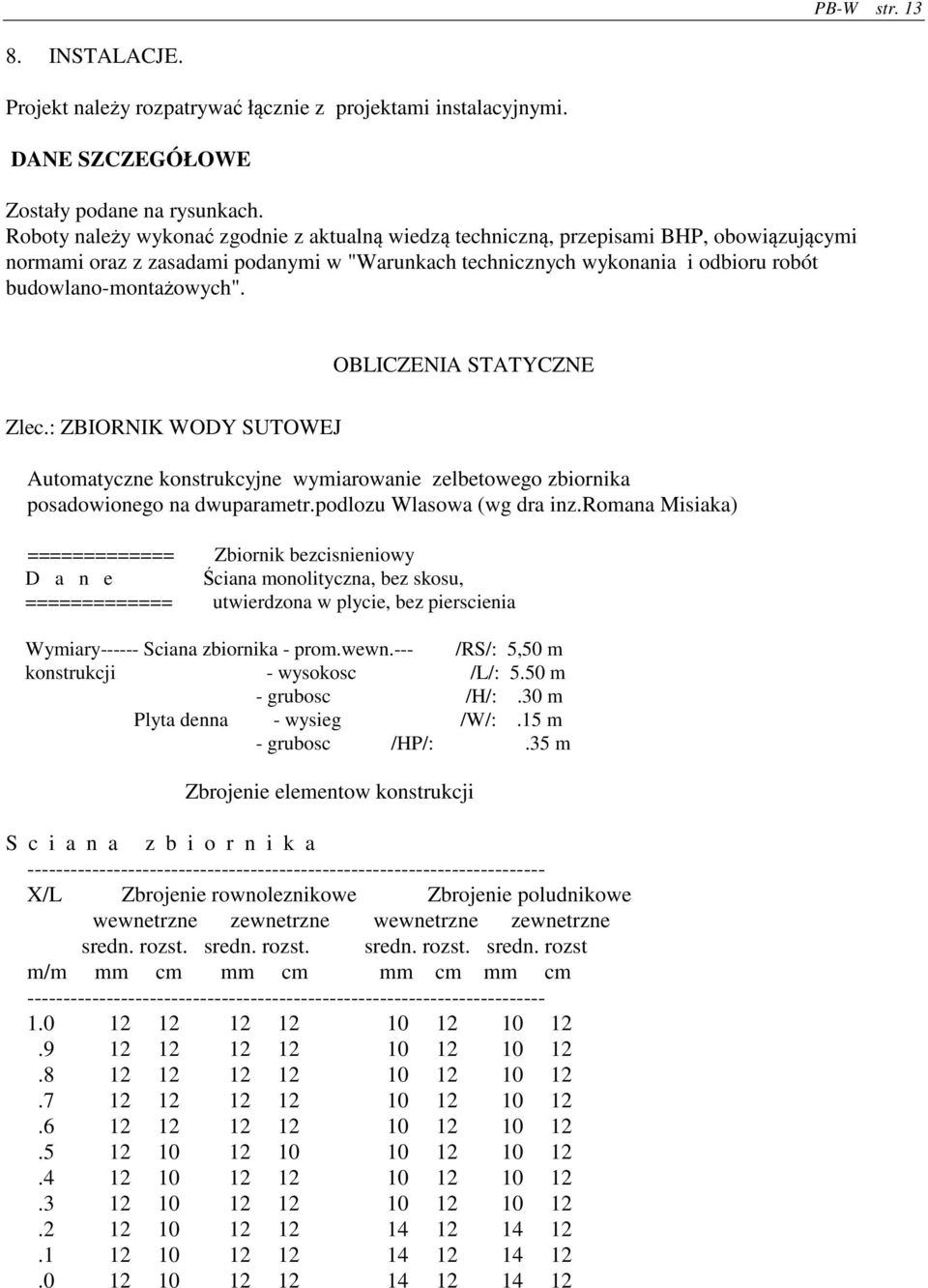

5 PB-W str INSTALACJE. Projekt nale y rozpatrywa ł cznie z projektami instalacyjnymi. DANE SZCZEGÓŁOWE Zostały podane na rysunkach. Roboty nale y wykona zgodnie z aktualn wiedz techniczn, przepisami BHP, obowi zuj cymi normami oraz z zasadami podanymi w "Warunkach technicznych wykonania i odbioru robót budowlano-monta owych". OBLICZENIA STATYCZNE Zlec.: ZBIORNIK WODY SUTOWEJ Automatyczne konstrukcyjne wymiarowanie zelbetowego zbiornika posadowionego na dwuparametr.podlozu Wlasowa (wg dra inz.romana Misiaka) ============= Zbiornik bezcisnieniowy D a n e ciana monolityczna, bez skosu, ============= utwierdzona w plycie, bez pierscienia Wymiary Sciana zbiornika - prom.wewn.--- /RS/: 5,50 m konstrukcji - wysokosc /L/: 5.50 m - grubosc /H/:.30 m Plyta denna - wysieg /W/:.5 m - grubosc /HP/:.35 m Zbrojenie elementow konstrukcji S c i a n a z b i o r n i k a X/L Zbrojenie rownoleznikowe Zbrojenie poludnikowe wewnetrzne zewnetrzne wewnetrzne zewnetrzne sredn. rozst. sredn. rozst. sredn. rozst. sredn. rozst m/m mm cm mm cm mm cm mm cm

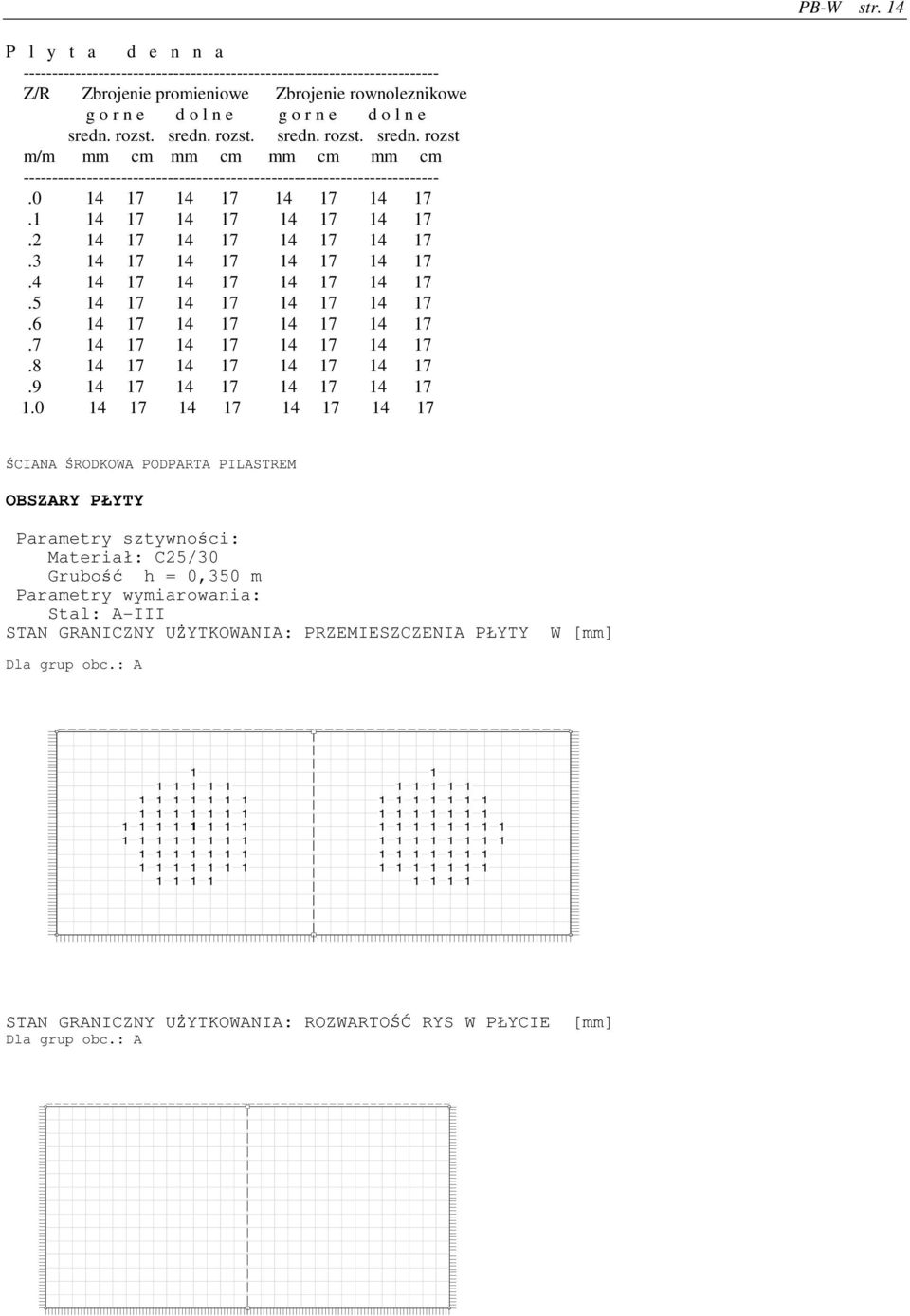

6 PB-W str. 4 P l y t a d e n n a Z/R Zbrojenie promieniowe Zbrojenie rownoleznikowe g o r n e d o l n e g o r n e d o l n e sredn. rozst. sredn. rozst. sredn. rozst. sredn. rozst m/m mm cm mm cm mm cm mm cm CIANA RODKOWA PODPARTA PILASTREM OBSZARY PŁYTY Parametry sztywno ci: Materiał: C25/30 Grubo h = 0,350 m Parametry wymiarowania: Stal: A-III STAN GRANICZNY U YTKOWANIA: PRZEMIESZCZENIA PŁYTY W [mm] Dla grup obc.: A STAN GRANICZNY U YTKOWANIA: ROZWARTO RYS W PŁYCIE [mm] Dla grup obc.: A

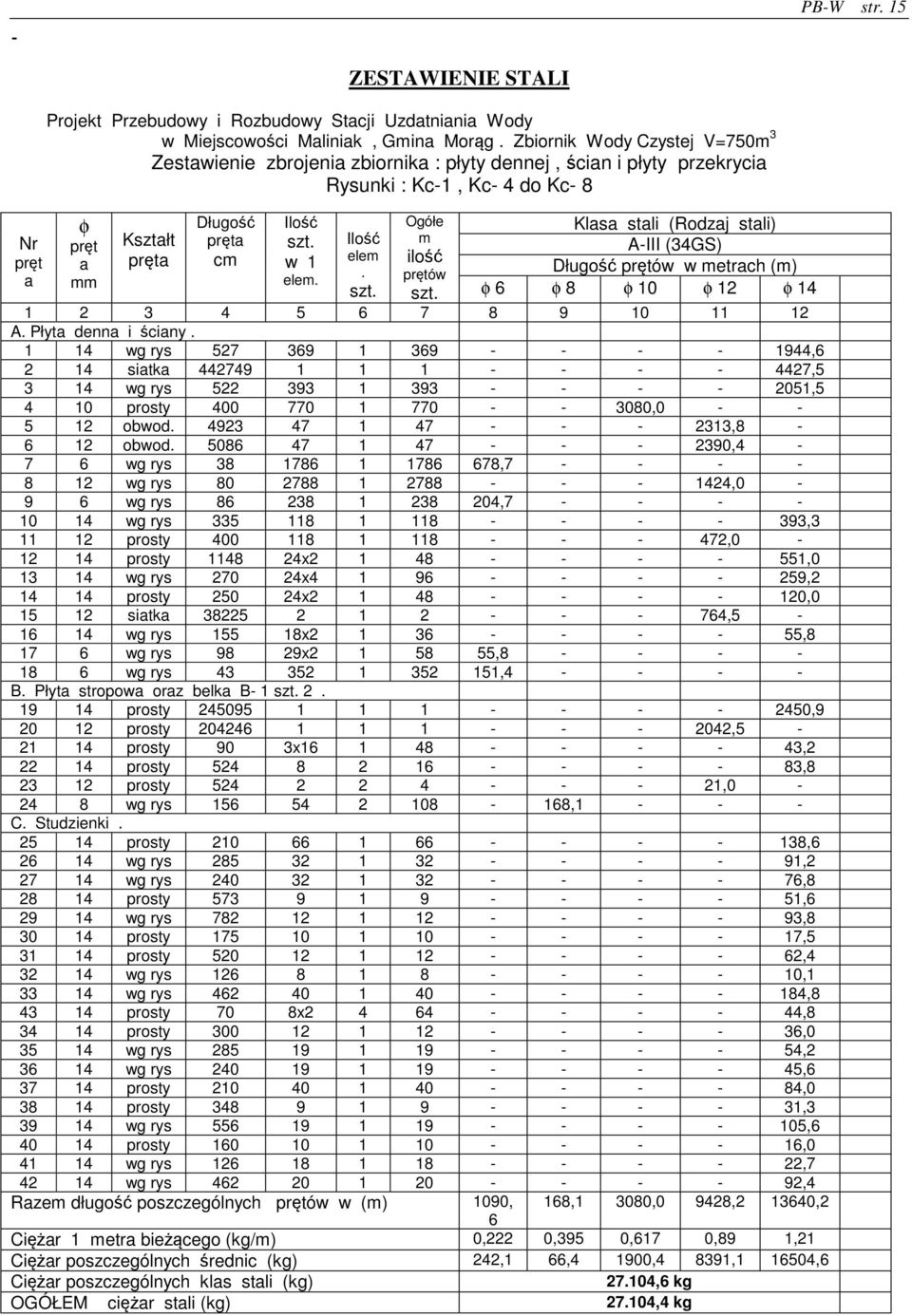

7 PB-W str. 5 Nr pr t a ZESTAWIENIE STALI Projekt Przebudowy i Rozbudowy Stacji Uzdatniania Wody w Miejscowo ci Maliniak, Gmina Mor g. Zbiornik Wody Czystej V=750m 3 Zestawienie zbrojenia zbiornika : płyty dennej, cian i płyty przekrycia Rysunki : Kc-, Kc- 4 do Kc- 8 φ pr t a mm Kształt pr ta Długo pr ta cm Ilo szt. w elem. Ilo elem. szt. Ogółe Klasa stali (Rodzaj stali) m A-III (34GS) ilo Długo pr tów w metrach (m) pr tów szt. φ 6 φ 8 φ 0 φ 2 φ A. Płyta denna i ciany. 4 wg rys ,6 2 4 siatka ,5 3 4 wg rys ,5 4 0 prosty , obwod ,8-6 2 obwod ,4-7 6 wg rys , wg rys ,0-9 6 wg rys , wg rys ,3 2 prosty ,0-2 4 prosty 48 24x ,0 3 4 wg rys x ,2 4 4 prosty x ,0 5 2 siatka ,5-6 4 wg rys 55 8x ,8 7 6 wg rys 98 29x , wg rys , B. Płyta stropowa oraz belka B- szt prosty , prosty ,5-2 4 prosty 90 3x , prosty , prosty , wg rys , C. Studzienki prosty , wg rys , wg rys , prosty , wg rys , prosty ,5 3 4 prosty , wg rys , 33 4 wg rys , prosty 70 8x , prosty , wg rys , wg rys , prosty , prosty , wg rys , prosty ,0 4 4 wg rys , wg rys ,4 Razem długo poszczególnych pr tów w (m) 090, 68, 3080,0 9428,2 3640,2 6 Ci ar metra bie cego (kg/m) 0,222 0,395 0,67 0,89,2 Ci ar poszczególnych rednic (kg) 242, 66,4 900,4 839, 6504,6 Ci ar poszczególnych klas stali (kg) 27.04,6 kg OGÓŁEM ci ar stali (kg) 27.04,4 kg

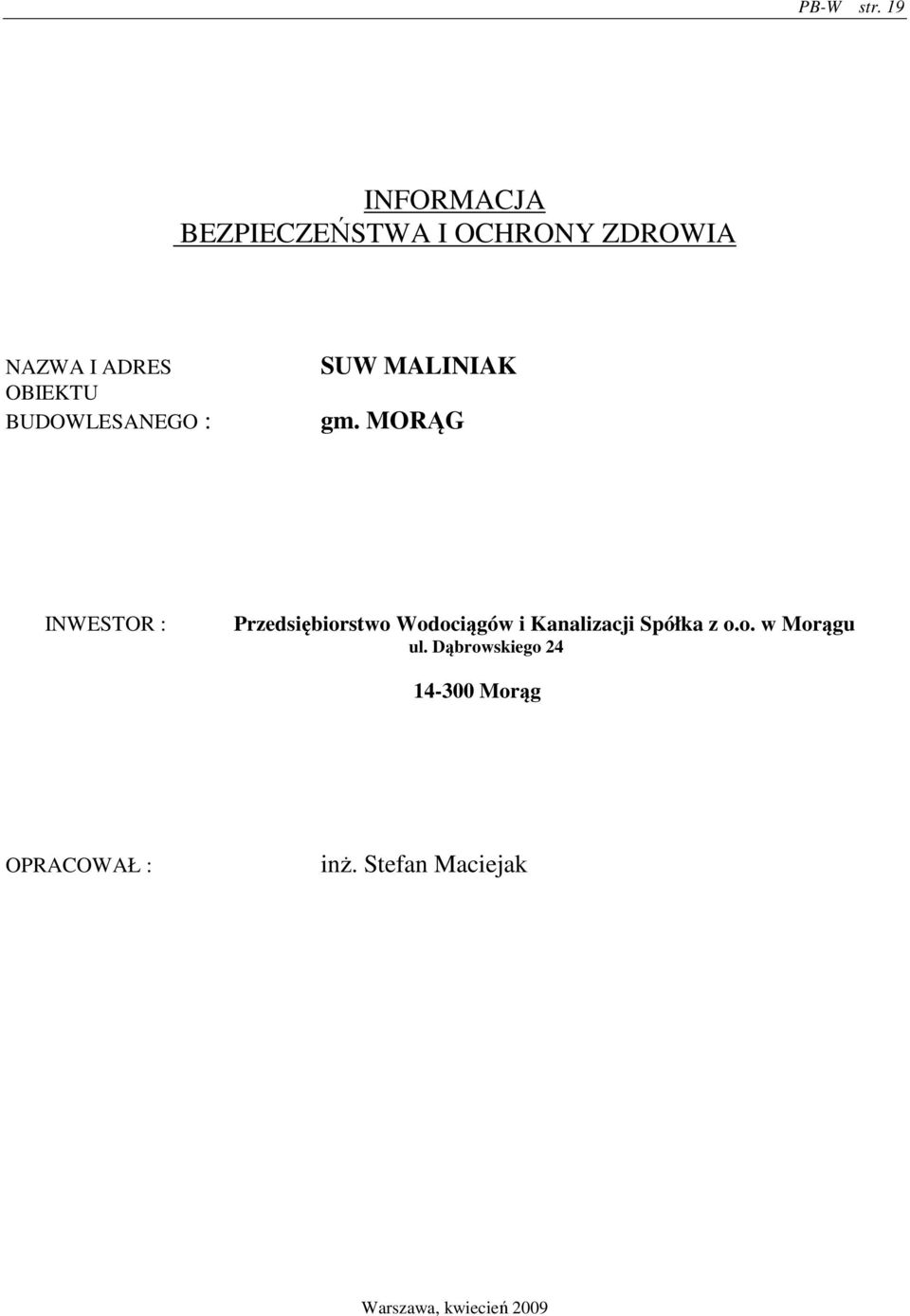

8 PB-W str. 9 INFORMACJA BEZPIECZE STWA I OCHRONY ZDROWIA NAZWA I ADRES OBIEKTU BUDOWLESANEGO : SUW MALINIAK gm. MOR G INWESTOR : Przedsi biorstwo Wodoci gów i Kanalizacji Spółka z o.o. w Mor gu ul. D browskiego Mor g OPRACOWAŁ : in. Stefan Maciejak Warszawa, kwiecie 2009

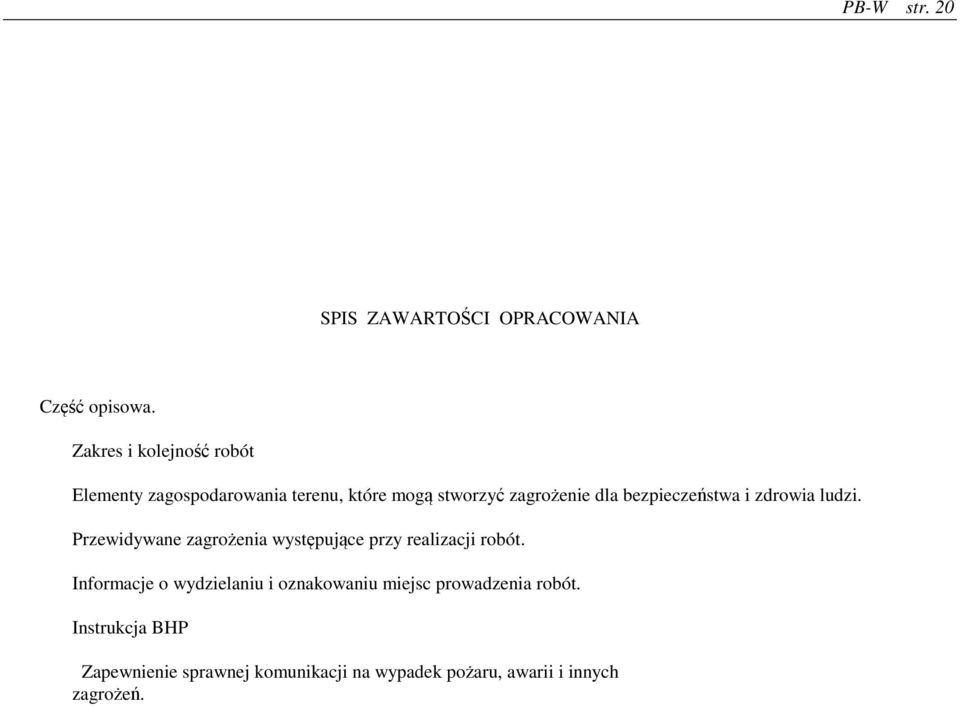

9 PB-W str. 20 SPIS ZAWARTO CI OPRACOWANIA Cz opisowa. Zakres i kolejno robót Elementy zagospodarowania terenu, które mog stworzy zagro enie dla bezpiecze stwa i zdrowia ludzi. Przewidywane zagro enia wyst puj ce przy realizacji robót. Informacje o wydzielaniu i oznakowaniu miejsc prowadzenia robót. Instrukcja BHP Zapewnienie sprawnej komunikacji na wypadek po aru, awarii i innych zagro e.

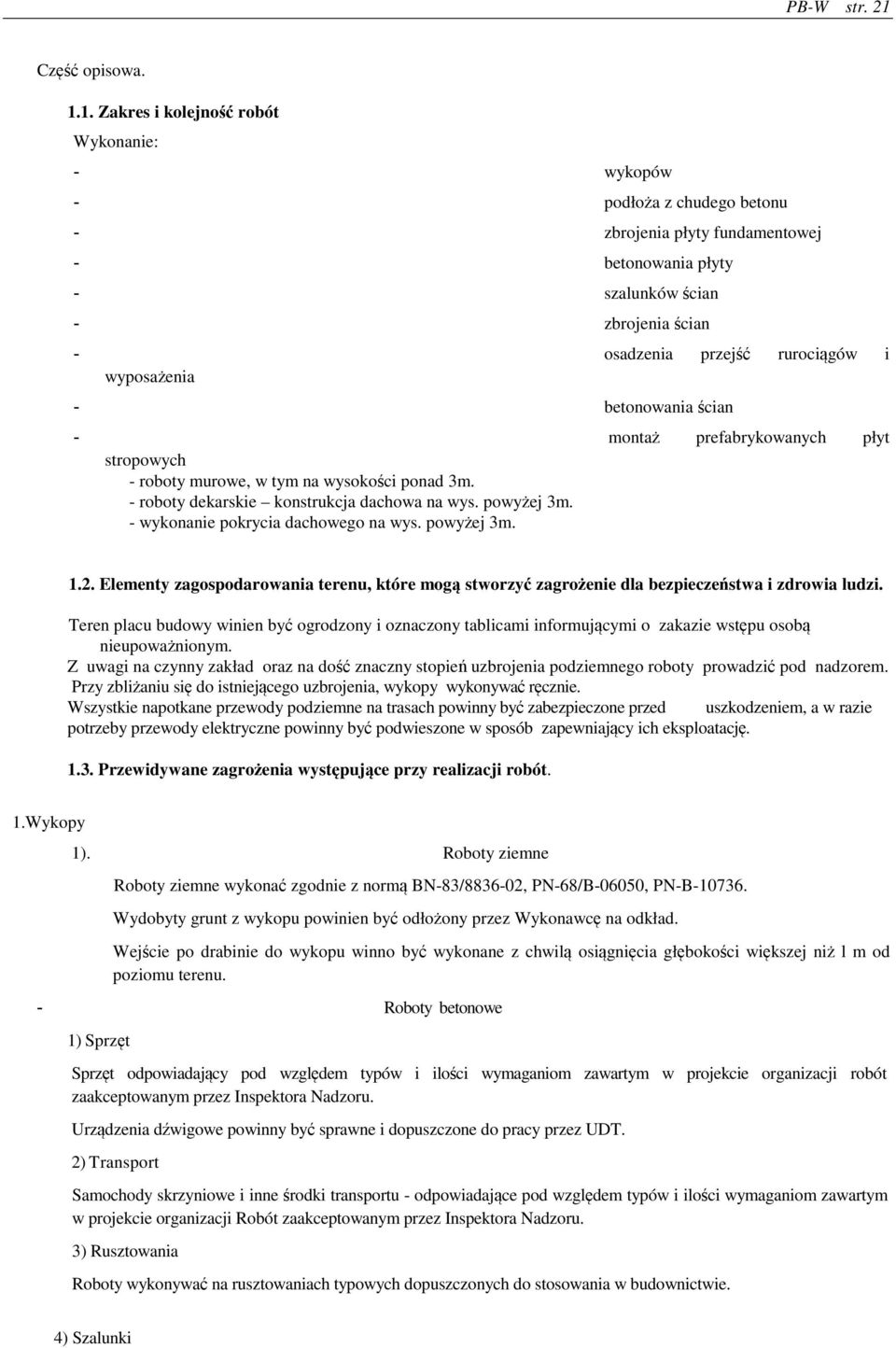

10 PB-W str. 2 Cz opisowa... Zakres i kolejno robót Wykonanie: wykopów podło a z chudego betonu zbrojenia płyty fundamentowej betonowania płyty szalunków cian zbrojenia cian osadzenia przej ruroci gów i wyposa enia betonowania cian monta prefabrykowanych płyt stropowych - roboty murowe, w tym na wysoko ci ponad 3m. - roboty dekarskie konstrukcja dachowa na wys. powy ej 3m. - wykonanie pokrycia dachowego na wys. powy ej 3m..2. Elementy zagospodarowania terenu, które mog stworzy zagro enie dla bezpiecze stwa i zdrowia ludzi. Teren placu budowy winien by ogrodzony i oznaczony tablicami informuj cymi o zakazie wst pu osob nieupowa nionym. Z uwagi na czynny zakład oraz na do znaczny stopie uzbrojenia podziemnego roboty prowadzi pod nadzorem. Przy zbli aniu si do istniej cego uzbrojenia, wykopy wykonywa r cznie. Wszystkie napotkane przewody podziemne na trasach powinny by zabezpieczone przed uszkodzeniem, a w razie potrzeby przewody elektryczne powinny by podwieszone w sposób zapewniaj cy ich eksploatacj..3. Przewidywane zagro enia wyst puj ce przy realizacji robót..wykopy ). Roboty ziemne ) Sprz t Roboty ziemne wykona zgodnie z norm BN-83/ , PN-68/B-06050, PN-B Wydobyty grunt z wykopu powinien by odło ony przez Wykonawc na odkład. Wej cie po drabinie do wykopu winno by wykonane z chwil osi gni cia gł boko ci wi kszej ni l m od poziomu terenu. Roboty betonowe Sprz t odpowiadaj cy pod wzgl dem typów i ilo ci wymaganiom zawartym w projekcie organizacji robót zaakceptowanym przez Inspektora Nadzoru. Urz dzenia d wigowe powinny by sprawne i dopuszczone do pracy przez UDT. 2) Transport Samochody skrzyniowe i inne rodki transportu - odpowiadaj ce pod wzgl dem typów i ilo ci wymaganiom zawartym w projekcie organizacji Robót zaakceptowanym przez Inspektora Nadzoru. 3) Rusztowania Roboty wykonywa na rusztowaniach typowych dopuszczonych do stosowania w budownictwie. 4) Szalunki

11 Do wykonania zbiornika stosowa szalunki systemowe. PB-W str. 22 o Informacje o wydzielaniu i oznakowaniu miejsc prowadzenia robót. Oznakowa i zabezpieczy w trakcie prac na wysoko ci powy ej 3m miejsca i przej cia (strefa) od obiektu/tablica: znaki czarne na ółtym tle lub wydzielanie ta m biało-czerwon. o Instrukcja BHP. Obowi zkowo ustala si uczestnictwo w instrukta u BHP udzielanego przez kierownika budowy osobom wykonuj cym roboty. Roboty nale y wykona w sposób okre lony w przepisach, w tym techniczno-budowlanych, zgodnie z zasadami wiedzy technicznej, obowi zuj cymi normami i przepisami BHP oraz z zasadami podanymi w "Warunkach technicznych wykonania i odbioru robót budowlano-monta owych" tom. "Budownictwo ogólne". o Zapewnienie sprawnej komunikacji na wypadek po aru, awarii i innych zagro e. Zapewni dojazd z dróg lokalnych poprzez bram wjazdow na teren S.U.W. oraz plac budowy. Opracował: in. Stefan Maciejak

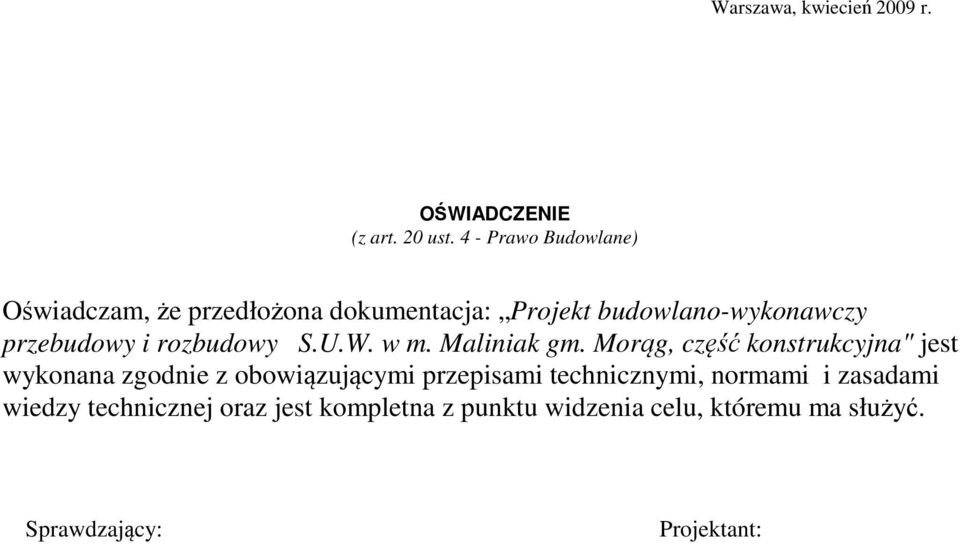

12 Warszawa, kwiecie 2009 r. O WIADCZENIE (z art. 20 ust. 4 - Prawo Budowlane) O wiadczam, e przedło ona dokumentacja: Projekt budowlano-wykonawczy przebudowy i rozbudowy S.U.W. w m. Maliniak gm. Mor g, cz konstrukcyjna" jest wykonana zgodnie z obowi zuj cymi przepisami technicznymi, normami i zasadami wiedzy technicznej oraz jest kompletna z punktu widzenia celu, któremu ma słu y. Sprawdzaj cy: Projektant:
