1 Spis treści 1. DOKUMENTY FORMALNO PRAWNE DANE OGÓLNE ZLECENIODAWCA PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ PROJEKT DOBUDOWY PRZEWODÓW WENTYLACYJNYCH ORAZ DYMOWYCH KRÓTKA INFORMACJA O OBIEKCIE PODSTAWOWE WYMOGI ZWIĄZANE Z WENTYLACJA POMIESZCZEŃ OPIS ROZWIĄZAŃ PROJEKTOWYCH IMPREGNACJA ELEMENTÓW KONSTRUKCYJNYCH UWAGI KOŃCOWE Spis rysunków: Rys nr 1 Elewacja frontowa...12 Rys nr 2 Elewacja boczna Rys nr 3 Elewacja boczna Rys nr 4 Rzut parteru..15 Rys nr 5 Rzut pierwszego piętra...16 Rys nr 6 Rzut drugiego piętra...17 Rys nr 7 Rzut trzeciego piętra...18 Rys nr 8 Rzut czwartego piętra Rys nr 9 Rzut poddasza, dachu...20 Rys nr 10 Szczegół mocowania przewodów.21 1

2 1. DOKUMENTY FORMALNO PRAWNE Kserokopia zaświadczenia o członkostwie w Małopolskiej Okręgowej Izbie Inżynierów Budownictwa. 2

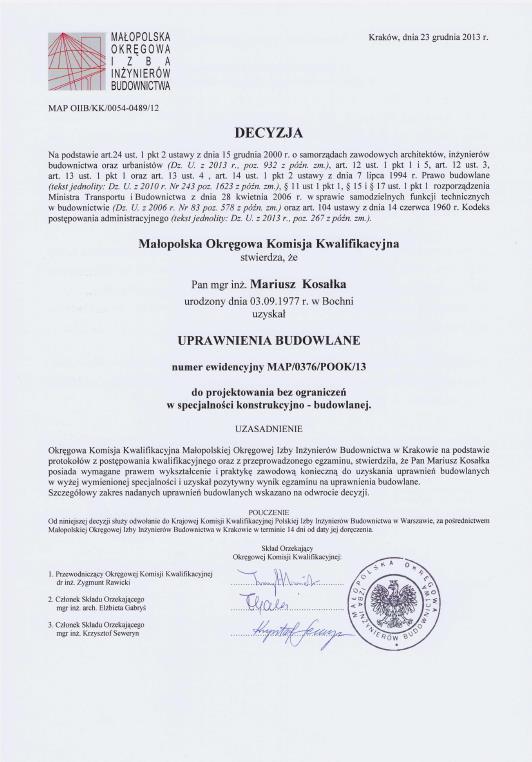

3 1.2. Kserokopia uprawnień budowlanych. 3

4 4

5 2. DANE OGÓLNE ZLECENIODAWCA. Administracja Zasobów Komunalnych Łódź-Bałuty przy ul Wielkopolskiej 53, Łódź 2.2. PODSTAWA OPRACOWANIA. Podstawa opracowania obejmuje: Umowa nr AZK1/63/U/2015 Dokumentację fotograficzną sporządzoną przez autorów niniejszej dokumentacji podczas wizji lokalnych Wizje lokalne, które miały miejsce w dniach r. do r. Normy budowlane, instrukcje i aprobaty ITB, w tym m.in.: - Ustawa z dnia 06 maja 2005r. o ochronie przeciwpożarowej /Dz. U. 100 poz. 835/ Rozporządzenie Ministra Spraw Wewnętrznych i Administracyjnych z dnia 16 czerwca 2003r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów /Dz. U. 121 poz. 1138/ - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej / Dz. U. 121 poz. 1137/ - Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 02 marca 2007r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Dz. U zm. Dz. U. 2003r./ - Rozporządzenie Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia 14 lipca 1998r. w sprawie określenia rodzajów inwestycji szczególnie szkodliwych dla środowiska i zdrowia ludzi oraz mogących pogorszyć stan środowiska oraz wymagań jakimi powinny odpowiadać oceny oddziaływania na środowisko tych inwestycji / Dz. U / - Instrukcja nr 221 Wytyczne oceny odporności ogniowej elementów konstrukcji budowlanych Instytut Techniki Budowlanej Warszawa 1979r. - Instrukcja nr 320 Badanie rozprzestrzeniania ognia Ministerstwo Gospodarki Przestrzennej o Budownictwa, Instytut techniki budowlanej Warszawa 1992r. - PN-EN ISO 6946; 1998 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Programy użyte do wykonania niniejszego opracowania: Rysunki za pomocą - Allplan firmy Nemetschek (nr licencji: 2738) Kosztorys za pomocą Norma Pro (nr licencji: 34260) Literatura techniczna związana z tematem ekspertyzy: S.Pyrak,W.Włodarczyk Posadowienie budowli, konstrukcje murowe i drewniane J.Kotwica Konstrukcje drewniane w budownictwie tradycyjnym J.Hoła,P.Pietraszek,K.Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie 5

6 L.Rudziński Konstrukcje drewniane naprawy, wzmocnienia L.Rudziński konstrukcje murowe remonty i wzmocnienia E.Masłowski, D.Spiżewska- Wzmocnienie konstrukcji budowlanych M.Rajczyk Zagrożenia mikologiczne w budownictwie J.Ważny, J.Karyś Ochrona budynków przed korozją biologiczną Obowiązujące przepisy budowlane w tym m.in. Prawo budowlane ustawa z dnia 7 lipca 1994r. (Dz. U. Nr 89, poz. 414), tekst jednolity Dz.U. 2013r. Nr 1256 poz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002r. ( Dz.U.Nr 75,poz 690), tekst jednolity Dz.U.2013r poz PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ. Przedmiotem niniejszego opracowania jest: Wykonanie projektu dobudowy przewodów wentylacyjnych oraz dymowych na budynku mieszkalnym przy ul. Berlińskiego 13 w Łodzi. 3. PROJEKT DOBUDOWY PRZEWODÓW WENTYLACYJNYCH ORAZ DYMOWYCH KRÓTKA INFORMACJA O OBIEKCIE. Przedmiotowy budynek mieszkalny zlokalizowany jest przy ul. Berlińskiego 13 w Łodzi. Budynek posiada 21 lokali mieszkalnych składających się głównie z jednego pomieszczenia. Jest to budynek 6-kondygnacyjny (w tym poddasze użytkowe). Przy budynku od strony ul. Berlińskiego zlokalizowana jest przybudówka jednokondygnacyjna stanowiąca dodatkowe pomieszczenie przypisane do lokalu mieszkalnego nr 2. Budynek nie posiada podpiwniczenia. Został wzniesiony w pierwszej połowie XX wieku. Konstrukcje nośna budynku stanowią ściany wykonane z cegły pełnej na zaprawie wapiennej. Ściany budynku po wysokości zmieniają swoją grubość (parter 75cm do 25 cm na poddaszu). Ściany działowe wykonane z cegły na zaprawie wapiennej. Stropy w budynku wykonane jako drewniane ze ślepym pułapem. Ocieplenie stropu stanowi warstwa polepy. Wyprawę tynkarską stropu od dołu stanowi tynk na trzcinie. Schody wykonane jako prefabrykowane betonowe jednym końcem oparte na ścianie drugim na belce. Dach w przedmiotowym budynku wykonany w formie dachu pulpitowego (jednospadowego) opartego za pomocą ram stolcowych na ścianach budynku. Pokrycie dachu stanowi papa na deskowaniu. Budynek nie posiada orynnowania. Woda opadowa jest odprowadzana do rur spustowych za pośrednictwem odpowiednio wyprofilowanego okapu dachu. Przewody kominowe wykonane z cegły pełnej nie posiadają czapek kominowych co w konsekwencji spowodowało znaczne 6

7 uszkodzenia kominów znajdujących się ponad dachem. Ponadto ilość przewodów kominowych jest nie wystarczająca. Wyprawa tynkarska budynku stanowi zaprawa cementowo-wapienna. Miejscami nosząca ślady uszkodzeń związanych gównie z wpływem warunków atmosferycznych (w okresie zimowym wyprawa poddawana jest cyklicznemu zamrażaniu oraz rozmrażaniu). W przedmiotowym budynku wymianie uległy częściowo stolarka okienna wykonana z PCV. Okna nie posiadają nawietrzaków co wpływa negatywnie na działanie przewodów wentylacyjnych co może skutkować powstawaniem problemów związanych z korozja biologiczną. Budynek wyposażony w instalację elektryczną i wod-kan, natomiast mieszkania ogrzewane indywidualnie m. in za pomocą różnego rodzaju pieców na paliwo stałe. są Montaż rur stalowych lub żaroodpornych nie spowoduje dodatkowego obciążenia elementów konstrukcyjnych mogącego negatywnie wpływać na ich nośność PODSTAWOWE WYMOGI ZWIĄZANE Z WENTYLACJA POMIESZCZEŃ. Wentylacja musi przy tym gwarantować usunięcie zużytego powietrza w ilości co najmniej: z kuchni z kuchenką: gazową 70 m³/h, elektryczną 50 m³/h, z łazienki 50 m³/h, z oddzielnego WC 30 m³/h, z pomieszczeń pomocniczych bez okna (garderoba, spiżarnia itp.) 15 m³, z pokoi mieszkalnych, które oddzielają od kuchni lub łazienki więcej niż dwie pary drzwi (albo znajdują się na innej kondygnacji) 30 m³/h W godzinach nocnych przepisy pozwalają zmniejszyć intensywność wentylacji, jednak nie więcej niż o 40%. Zaleca się także montaż w kuchniach i ewentualnie, także łazienkach urządzeń (wentylatorów wyciągowych), pozwalających okresowo zwiększyć strumień usuwanego powietrza do co najmniej 120 m³/h 3.3. OPIS ROZWIĄZAŃ PROJEKTOWYCH. Przewody wentylacyjne Do wykonania przewodów wentylacyjnych projektuje się system rur izolowanych np. SWRD producenta np. Kominus. Konstrukcja rur izolowanych składa się z wkładu z blachy ocynkowanej, izolacji o grubości 30 mm oraz płaszcza zewnętrznego z blachy ocynkowanej. Na poddaszu zastosować prefabrykowane rury izolowane o średnicy zewnętrznej Ø 220 mm. Kratki wentylacyjne w lokalach mieszkalnych należy zamontować na trójniku ze stali nierdzewnej Ø 150x150x150, dolny króciec zaślepić i doszczelnić. Poziome odcinki kanałów prowadzić ze spadkiem w kierunku ww. trójników w celu umożliwienia odprowadzania skroplin wytrąconych wewnątrz kanałów. Do trójników należy zapewnić dostęp w postaci rewizji. Montaż górnej krawędzi kratki wentylacyjnej ma być na wysokości 15cm od powierzchni górnego stropu pomieszczenia. 7

8 Przewody dymowe Do wykonania przewodów dymowych projektuje się wykonanie systemu np. KZD producent np. Kominus - system izolowanych wkładów kominowych ze stali żaroodpornej. W tym systemie instalujemy trójnik, wyczystkę i odskraplacz, w połączeniu z rurami. W płycie dachowej montujemy wywiewkę. Usytuowanie trójnika uzależnione jest od sposobu poprowadzenia czopucha z kotła. Drzwiczki wyczystki powinno być tak ustawione, aby była możliwość swobodnego dostępu do wyczystki. Ponadto w odnodze wyczystki, za drzwiczkami, powinna znajdować się przegroda ogniowa, uniemożliwiająca wypadanie żaru bezpośrednio po otworzeniu drzwiczek wyczystki. Skropliny powinny być odprowadzane do neutralizatora skroplin, szczelnego pojemnika. Efektywna wysokość przewodów dymowych (czyli od włączenia czopucha w komin do wylotu ponad dach) powinna wynosić co najmniej 4 m. Wylot kanałów musi być doprowadzony na wysokość co najmniej 60 cm ponad poziom dachu i zakończony nasadą stałą. Odległość przewodów dymowych od elementów drewnianych zaleca się by wynosiła min 25cm. Podstawowe parametry: Przeznaczenie: do odprowadzania spalin z urządzeń grzewczych opalanych paliwami stałymi, System: Rury i kształtki zbudowane z trzech warstw: Warstwa wewnętrzna ze stali żaroodpornej, Izolacja, Warstwa zewnętrzna ze stali nierdzewnej. Dane techniczne: Paliwo: ekologiczne paliwa stałe Klasa temperatury: T450 Materiał: stal żaroodporna/nierdzewna zgodna z normą PN-EN Spawanie: plazmowe Izolacja: wełna skalna o grubości 75mm Montaż: czop-mufa gwarantujące szczelność W celu prawidłowego prowadzenia przewodu przed przystąpieniem do prac należy: wykonać odkrywki konstrukcji stropów celem dokładnego określenia przebiegu projektowanych przewodów przewód kominowy ma być prowadzony pionowo wykonać przejścia w stropach oraz w dachu w przypadku kolizji z krokwią wykonać wymian o wymiarach takich samych jak belka. Do połączenia wymianu z belką stropową można zastosować systemowe łączniki ciesielskie. Należy w pierwszej kolejności określić wielkość sił przekrojowych w belce stropowej i na ich podstawie dobrać połącznie a także ilość śrub. Zgodnie z obowiązującymi przepisami prawnymi, każdy komin i wkład kominowy podlega odbiorowi kominiarskiemu. 8

9 Wylot kanałów musi być doprowadzony na wysokość co najmniej 60 cm ponad poziom dachu i zakończony nasadą stałą. W przypadku odległości mniejszej niż 1,5m należy przewody wentylacji wyprowadzić min 30cm ponad krawędź wyższego dachu (ogniomur). W celu prawidłowego prowadzenia przewodu przed przystąpieniem do prac należy: wykonać odkrywki konstrukcji stropów celem dokładnego określenia przebiegu projektowanych przewodów przewód kominowy ma być prowadzony pionowo wykonać przejścia w stropach, dachu w przypadku kolizji z krokwią wykonać wymian o wymiarach takich samych jak belka w przypadku braku możliwości do ściany wykonać zamocować do belek stropowych na danej kondygnacji rurę kwadratową 80x80x6. Mocowanie dolne wykonać na belce stropowej danej kondygnacji natomiast górne do belki stropowej wyższej kondygnacji. Należy wykonać przegubowe podparcie np. dolny odcinek rury kwadratowej wykonać z zastosowaniem profila 80x80x6 długość mniejsza o 5cm niż odległość pomiędzy belkami stropowymi. Natomiast górny odcinek wsunąć do środka profila 80x80x6 zastosować np. profil 70x70x6. Takie rozwiązanie umożliwi swobodne uginanie się belki stropowej. Do podstawy zastosować blachę gr 5mm, przyspawana spoina pachwinową gr 4mm do rury. Mocować za pomocą wkrętów do drewna sr 8mm w uprzednio nawierconych otworach o średnicy 0,97d (d- średnica wkręta). Nawiewy W istniejących oknach PVC należy zamontować nawiewniki okienne. Przewiduje się zastosowanie nawiewników automatycznych (ciśnieniowych), ale w pomieszczeniach z urządzeniami grzewczymi (piece kaflowe, kuchnie węglowe), co najmniej jeden nawiewnik powinien być o stałym przepływie. W drzwiach do łazienek należy, w dolnej ich części zamontować kratki nawiewne lub wykonać inne otwory nawiewne o łącznej powierzchni prześwitów 220 cm2. W drzwiach do pokojów zapewnić przepływ powietrza przez szczelinę o przekroju 80 cm2 podciąć drzwi o 1 cm. W drzwiach do kuchni (między kuchnią a przedpokojem) zapewnić przepływ powietrza przez otwory lub szczeliny o przekroju 200 m2 np. podciąć drzwi o 2.5 cm. Prace dodatkowe Obróbki blacharskie rur na dachu wykonać z blachy tytanowo-cynkowej, dodatkowo należy wykonać obróbkę z papy termozgrzewalnej. Przewody dymowe (w istniejących kominach) należy doszczelnić. Należy przemurować kominy ponad dachem w pionie lokalu nr 2,5,13/14,18. Do przemurowania zastosować cegłę pełna klasy 15 MPa oraz zaprawę murarską klasy M5. Ponadto na wszystkich kominach należy wykonać czapki betonowe z betonu C12/15. Drzwiczki rewizyjne w ścianach szczytowych należy wymienić na nowe Całość kominów wyprawić nową warstwa tynkarską cementowo-wapienną. Wykonać nowe obróbki wykonane z papy termozgrzewalnej dodatkowo mocowane za pomocą listwy dociskowej. Naprawy i wykończenia powierzchni Wszystkie naruszone powierzchnie wewnętrzne (ściany, podłogi i sufity) należy doprowadzić do wyglądu pierwotnego: wykonać naprawy tynku, zagipsować i pomalować, naprawić podłogę. 9

10 Przewody ukryć za ściankami wykonanymi z płyt G-K na ruszcie aluminiowym. Konstrukcje ścianek przed powstawaniem zarysowań zabezpieczyć przed siłami pochodzącymi od ugięcia stropów przez wykonanie dylatacji. Rozebrane fragmenty pokrycia dachu (papa na deskowaniu) należy naprawić. Pokrycie zabezpieczyć przed przedostawaniem się wód opadowych do wnętrza obiektu. 4. IMPREGNACJA ELEMENTÓW KONSTRUKCYJNYCH. W trakcie wykonywania prac związanych z dobudową przewodów wentylacyjnych oraz dymowych należy elementy drewniane nowe lub istniejące zabezpieczyć przez impregnację. Poniżej przedstawiono jej sposób wykonania. Impregnacja elementów drewnianych. FOBOS M-4 ma postać granulatu proszkowego barwy białożółtej, będącego mieszaniną soli nieorganicznych z niewielkim dodatkiem soli organicznych - potęgującym działanie biochronne. Wykazuje poczwórne działanie ochronne dla drewna i materiałów drewnopochodnych: przed ogniem, grzybami domowymi, grzybami pleśniowymi oraz owadami technicznymi szkodnikami drewna. Nadaje elementom drewnianym cechy niezapalności oraz nierozprzestrzeniania ognia. Jednocześnie nie obniża wytrzymałości drewna, nie powoduje korozji stali. Jest skuteczny zarówno przy impregnacji wgłębnej, jak i powierzchniowej. Preparat stosuje się w postaci roztworu wodnego. Zawartość substancji biologicznie czynnych w przeliczeniu na 1 kg preparatu: boraks ~37 g, chlorek benzylo-c12-18-alkilodwumetylo amoniowy ~20 g, 3-jodo-2-propinylo- Nbutylokarbaminian ~1,7 g. ZASTOSOWANIE FOBOS M-4 jest przeznaczony do impregnacji drewnianych elementów budowlanych znajdujących się wewnątrz budynków. Na zewnątrz może być stosowany bez kontaktu z gruntem, w warunkach ochrony zaimpregnowanych powierzchni przed oddziaływaniem wody i opadów atmosferycznych powodujących jego wymywanie. FOBOS M-4 może być użyty w budynkach, a także pomieszczeniach przeznaczonych do magazynowania żywności i obiektach przemysłu spożywczego, jednak zabezpieczone elementy nie mogą się stykać bezpośrednio ze środkami spożywczymi. PRZYGOTOWANIE ROZTWORU I DREWNA FOBOS M-4 należy stosować jako 30 procentowy roztwór wodny. W celu przygotowania 30- procentowego roztworu należy stosować proporcję: 1kg FOBOSU M-4 na 2,3 litra wody. Preparat należy stopniowo wsypywać do wody (najkorzystniej o temperaturze ok. 50 stopni Celsjusza) mieszając, aż do jego całkowitego rozpuszczenia. Tak przygotowany roztwór nadaje się do bezpośredniego użytku. Do impregnacji wgłębnej stosuje się roztwór o stężeniu kilku procent stężenie należy dostosować do rodzaju i wilgotności drewna. Kontrolę procesu nasycania i ilości wchłoniętego roztworu należy przeprowadzać dla każdej partii zabezpieczanego materiału metodą wagową (ważyć drewno przed i po impregnacji). Drewno przeznaczone do impregnacji powinno być zdrowe, czyste, nie pokryte farbą lub lakierem. 10

11 Powierzchnie malowane należy oczyścić z farby. Jeżeli drewno uprzednio było impregnowane środkiem hydrofobizującym (utrudniającym wchłanianie wody), np. pokostem, wówczas impregnacja FOBOSEM M-4 może być mało skuteczna. Barwienie drewna podczas impregnacji ułatwia rozpoznanie drewna zaimpregnowanego. W tym celu umieszczono wewnątrz opakowania dwie saszetki z barwnikiem w różnych kolorach (do wyboru), z których jeden należy rozpuścić w roztworze roboczym (nie dotyczy wiaderek 1 kg FOBOSU M-4). Nie należy stosować innego barwnika niż dołączony przez producenta. Pod wpływem warunków atmosferycznych barwa zaimpregnowanego drewna jaśnieje, co nie ma wpływu na jego jakość. Przed impregnacją drewno powinno być doprowadzone do stanu powietrzno-suchego. Po wykonaniu impregnacji należy je ponownie przesuszyć w przewiewnym, zadaszonym miejscu, poukładać w sztaple na przekładkach do stanu powietrzno-suchego drewna. Efekt zabezpieczenia drewna uzyskuje się po wykonaniu impregnacji. WYKONANIE IMPREGNACJI Roztwór nanosić na powierzchnię drewna za pomocą pędzla, wałka lub dyszy rozpyłowej. Zabieg należy powtarzać kilkakrotnie, aż do naniesienia wymaganej ilości preparatu. Między kolejnymi nanoszeniami należy zachować kilkugodzinne przerwy, aby nastąpiło dobre wchłonięcie impregnatu. Smarowanie i natryskiwanie są jedynymi metodami umożliwiającymi impregnację drewna już wbudowanego. W przypadku drewna, które jeszcze nie zostało wbudowane, bardziej poleca się metody zanurzeniowe kąpiel zimna i kąpiel gorącozimna, choć smarowanie i natryskiwania także mogą być stosowane. 5. UWAGI KOŃCOWE. Kierownik Budowy winien należeć do Okręgowej Izby Inżynierów Budownictwa, posiadać aktualne ubezpieczenie od odpowiedzialności cywilnej oraz odpowiednie doświadczenie zawodowe a także uprawnienia w odpowiednim zakresie. Obowiązkiem kierownika jest sprawdzenie stopnia znajomości przepisów BHP przez zatrudnionych pracowników oraz sprawdzenie kwalifikacji pracowników wykonujących roboty specjalistyczne. Roboty należy wykonywać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych", wytycznymi producentów materiałów wskazanych w projekcie i obowiązującymi przepisami BHP, pod nadzorem osób posiadających uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie. Szczegóły montażowe oraz sposób wykonania dodatkowych przewodów a także inne niezbędne informacje niezbędne do zrealizowania niniejszego projektu zostaną uszczegółowione w projekcie wykonawczym. 11
