2 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości SIWZ Specyfikacja Istotnych Warunków Zamówień Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody wydawcy zabronione.

3 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU 1.2. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wspólne wymagania ogólne dotyczące wykonania i odbioru wszystkich robót, objętych przedmiotem zamówienia Zakres stosowania ST Niniejsza specyfikacja techniczna (ST) jest dokumentem przetargowym i kontraktowym przy zlecaniu i realizacji robót objętych zamówieniem określonym w pkt Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach małych prostych robót i konstrukcji drugorzędnych o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania na podstawie doświadczenia. Wszystkie roboty remontowe mają być wykonywane na zasadzie wiernego odtworzenia pierwotnego stanu zabytkowego budynku hotelu co do funkcji użytkowych jak I kolorystyki wnętrz Zakres robót objętych ST a) przedmiot i zakres robót budowlanych w pokojach hotelowych nr 9-15: - Roboty demontażowe (meble wbudowane i wyposażenie pokoi, urządzenia sanitarne, osprzęt elektryczny) Roboty rozbiórkowe (okładziny ścienne i podłogowe łazienki, zabudowy, tynki,wykładziny i podłoża, instalacje sanitarne oraz instalacje elektryczne Roboty tynkarskie na ścianach i sufitach Roboty posadzkarskie (podłoża ) Roboty okładzinowe ścienne i podłogowe Roboty malarskie Roboty budowlane wykończeniowe Roboty ślusarskie poręcze schodowe Roboty remontowe instalacji sanitarnych wraz z wymianą grzejników Roboty hydrauliczne związane z wymianą pionów wodociągowych oraz aneksem kuchennym Roboty remontowe instalacji elektrycznych w tym instalacji TV, internetowej, telefonicznej i alarmowej b) wyszczególnienie i opis prac tymczasowych i robót towarzyszących: założenie tymczasowego zaplecza sanitarnego i magazynowego na w części placu parkingowego montaż wyposażenia pokoi I łazienek (lustra, suszarki, mydelniczki, haczyki, uchwyty na ręczniki, kinkiety oraz karnisze, uchwyty TV i inne) wytyczanie przebiegu projektowanych instalacji wykonanie inwentaryzacji powykonawczej wykonanie tymczasowych przyłączy wody, energii elektrycznej, kanalizacji, telekomunikacji i innych mediów potrzebnych Wykonawcy urządzenie, utrzymanie i likwidacja placu budowy utrzymanie urządzeń i zaplecza placu budowy działanie ochronne zgodnie z warunkami bhp usuwanie na bieżąco z obszaru budowy odpadów i zanieczyszczeń wraz z przedstawieniem karty odpadów przekazanych do utylizacji wykonanie i utrzymanie dróg tymczasowych c) nazwy i kody robót objętych zamówieniem: Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV) : Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót budowlanych objętych specyfikacjami technicznymi (ST) opracowanymi dla poszczególnych robót niniejszego zamówienia: roboty rozbiórkowe i wyburzeniowe CPV

4 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 roboty tynkarskie CPV pokrywanie podłóg i ścian CPV ścianki działowe z płyt g-k CPV roboty malarskie CPV balustrady CVP roboty elektryczne CVP roboty sanitarne CVP Ogólne wymagania dotyczące robót i informacje o terenie budowy: Przekazanie terenu budowy Zamawiający, w terminie określonym w dokumentach umowy, przekaże Wykonawcy protokólarnie teren budowy. Przed przekazaniem terenu budowy Wykonawca wraz z Zamawiającym winien przeprowadzić jego wizję, a także przylegających do niego obiektów lub ich części, dróg, chodników itp., na które realizacja robót może w jakikolwiek sposób oddziaływać. Wszelkie istniejące uszkodzenia i inne ważne szczegóły należy zidentyfikować, opisać i sfotografować. Opis taki wraz z dokumentacją fotograficzną winien stanowić załącznik do protokołu przekazania terenu budowy. Wszelkie uszkodzenia lub wady niezanotowane, ale zauważone podczas lub po wykonaniu robót będą naprawione na koszt Wykonawcy, przy czym należy przywrócić stan sprzed uszkodzenia lub lepszy Zabezpieczenie terenu budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie realizacji kontraktu aż do zakończenia I odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, oraz we współpracy z Działem Administracyjnym Inwestora I Agencją Ochrony podejmie wszelkie inne środki niezbędne do ochrony robót, Inwestora I osób trzecich. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowną Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy Wykonawca będzie: podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy, unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Wykonawca przy organizacji zagospodarowania terenu budowy zapewni: ulokowanie i zabezpieczenie baz sprzętu i składowisk materiałów w sposób uniemożliwiający przedostanie się szkodliwych związków do środowiska gruntowo-wodnego; odprowadzanie ścieków socjalno-bytowych z obiektów zaplecza budowy i baz technicznych do systemu kanalizacji lub do szczelnych kontenerów i wywożenie ich do najbliższej oczyszczalni; oszczędne korzystanie z terenu i minimalne przekształcenie jego powierzchni, a po zakończeniu prac przywrócenie do poprzedniego stanu Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynowych oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel wykonawcy Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji i urządzeń zlokalizowanych na powierzchni terenu i pod jego poziomem, takich jak rurociągi, kable itp. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi inspektora nadzoru inwestorskiego i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego.

5 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy, w tym zapisów zawartych w rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 47, poz. 401). W szczególności Wykonawca ma obowiązek zadbać, aby personel bez technicznej konieczności nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonywanie prac w warunkach niebezpiecznych lub szkodliwych dla zdrowia wymaga zastosowania odpowiednich zabezpieczeń stanowiska roboczego i pracowników. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie. W terminie wynikającym z warunków kontraktu, Wykonawca opracuje i dostarczy Inspektorowi nadzoru inwestorskiego informację dotyczącą Bezpieczeństwa i Ochrony Zdrowia ( BIOZ ) zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. (Dz. U. z 2003 r. Nr 120, poz. 1126). Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru ostatecznego Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszelkie przepisy wydane przez organy administracji państwowej i samorządowej, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora nadzoru inwestorskiego o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty Równoważność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu, mogą być również stosowane inne odpowiednie normy zapewniające równy lub wyższy poziom wykonania niż powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez inspektora nadzoru inwestorskiego. Różnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłożone inspektorowi nadzoru inwestorskiego do zatwierdzenia Dokumentacja przetargowa Zakres dokumentacji przetargowej dostarczoną przez Zamawiającego; specyfikacja wyposażenia pokoi hotelowych kolorystyka malowaniu wg palety firmy KEIM sporządzoną przez Wykonawcę w ramach ceny kontraktowej. Wykonawca we własnym zakresie i w uzgodnieniu z Inspektorem nadzoru powykonawczą dokumentację dokumentację fotograficzną Zgodność robót z dokumentacją przetargową i ST Dokumentacja przetargowa ST oraz dodatkowe dokumenty przekazane Wykonawcy przez Inspektora nadzoru inwestorskiego stanowią załączniki do umowy, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. Wymagania Inspektora nadzoru inwestorskiego wykraczające poza zakres przedmiotu umowy wymagają akceptacji Zamawiającego w ciągu 7 dni. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Umowie. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora nadzoru inwestorskiego, który dokona odpowiednich zmian i poprawek. Wszystkie wykonane roboty i dostarczone materiały mają być zgodne z przedmiarem i ST. Wielkości określone w dokumentacji przetargowej i w ST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy dostarczane materiały lub wykonane roboty nie są zgodne z dokumentacją przetargową lub ST i mają wpływ na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy.

6 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Określenia podstawowe (definicje pojęć) Określenia podstawowe dotyczące wykonywania wszystkich rodzajów robót 1. Obiekt budowlany budynek, budowla bądź obiekt małej architektury, wraz z instalacjami zapewniającymi możliwość użytkowania obiektu zgodnie z jego przeznaczeniem, wzniesiony z użyciem wyrobów budowlanych 2. Budynek obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach; 3. Budowla każdy obiekt budowlany nie będący budynkiem lub obiektem małej architektury, jak: lotniska, drogi, linie kolejowe, mosty, wiadukty, estakady, tunele, przepusty, sieci techniczne, wolno stojące maszty antenowe, wolno stojące trwale związane z gruntem urządzenia reklamowe, budowle ziemne, obronne (fortyfikacje), ochronne, hydrotechniczne, zbiorniki, wolno stojące instalacje przemysłowe lub urządzenia techniczne, oczyszczalnie ścieków, składowiska odpadów, stacje uzdatniania wody, konstrukcje oporowe, nadziemne i podziemne przejścia dla pieszych, sieci uzbrojenia terenu, budowle sportowe, cmentarze, pomniki, a także części budowlane urządzeń technicznych (kotłów, pieców przemysłowych i innych urządzeń) oraz fundamenty pod maszyny i urządzenia, jako odrębne pod względem technicznym części przedmiotów składających się na całość użytkową; 4. Obiekt liniowy obiekt budowlany, którego charakterystycznym parametrem jest długość, w szczególności droga wraz ze zjazdami, linia kolejowa, wodociąg, kanał, gazociąg, ciepłociąg, rurociąg, linia i trakcja elektroenergetyczna, linia kablowa nadziemna i umieszczona bezpośrednio w ziemi, podziemna, wał przeciwpowodziowy oraz kanalizacja kablowa, przy czym kable w niej zainstalowane nie stanowią obiektu budowlanego lub jego części ani urządzenia budowlanego; 5. Obiekty małej architektury niewielkie obiekty, a w szczególności: a) kultu religijnego, jak: kapliczki, krzyże przydrożne, figury, b) posągi, wodotryski i inne obiekty architektury ogrodowej, c) użytkowe służące rekreacji codziennej i utrzymaniu porządku, jak: piaskownice, huśtawki, drabinki, śmietniki. 6. Tymczasowy obiekt budowlany obiekt budowlany przeznaczony do czasowego użytkowania w okresie krótszym od jego trwałości technicznej, przewidziany do przeniesienia w inne miejsce lub rozbiórki, a także obiekt budowlany niepołączony trwale z gruntem, jak strzelnice, kioski uliczne, pawilony sprzedaży ulicznej i wystawowe, przekrycia namiotowe i powłoki pneumatyczne, urządzenia rozrywkowe, barakowozy, obiekty kontenerowe; 7. Urządzenia budowlane urządzenia techniczne związane z obiektem budowlanym zapewniające możliwość użytkowania obiektu zgodnie z jego przeznaczeniem, jak przyłącza i urządzenia instalacyjne, w tym służące oczyszczaniu lub gromadzeniu ścieków, a także przejazdy, ogrodzenia, place postojowe i place pod śmietniki; 8. Budowa wykonywanie obiektu budowlanego w określonym miejscu, a także odbudowa, rozbudowa, nadbudowa obiektu budowlanego; 9. Roboty budowlane budowa, a także prace polegające na przebudowie, montażu, remoncie lub rozbiórce obiektu budowlanego; 10. Przebudowa wykonywanie robót budowlanych, w wyniku których następuje zmiana parametrów użytkowych lub technicznych istniejącego obiektu budowlanego, z wyjątkiem charakterystycznych parametrów, jak: kubatura, powierzchnia zabudowy, wysokość długość, szerokość bądź liczba kondygnacji, w przypadku dróg dopuszczalne zmiany charakterystycznych parametrów w zakresie niewymagającym zmiany granic pasa drogowego; 11. Remont wykonywanie w istniejącym obiekcie budowlanym robót budowlanych polegających na odtworzeniu stanu pierwotnego, a niestanowiących bieżącej konserwacji, przy czym dopuszcza się stosowanie wyrobów budowlanych innych niż użyto w stanie pierwotnym; 12. Rekultywacja roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenu naruszonego w czasie realizacji budowy lub robót budowlanych; 13. Utrzymanie kombinacja wszystkich działań technicznych i związanych z nimi działań administracyjnych podejmowanych w okresie użytkowania elementu w celu utrzymania go w stanie, w którym może on spełniać funkcje od niego żądane; 14. Konserwacja utrzymanie mające na celu zachowanie właściwego wyglądu budynku lub innej konstrukcji, szczególnie o charakterze zabytkowym, a także ochrona ekosystemu w przyrodzie; 15. Ochrona zabytków zabezpieczenie starych lub zabytkowych budynków oraz innej konstrukcji przed zburzeniem lub popadnięciem w ruinę; 16. Roboty podstawowe minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót; 17. Roboty tymczasowe roboty projektowane i wykonywane jako potrzebne do wykonania robót podstawowych, ale nie przekazywane zamawiającemu i usuwane po wykonaniu robót podstawowych, z wyłączeniem przypadków, gdy istnieją uzasadnione podstawy do ich odrębnego rozliczania 18. Prace towarzyszące prace niezbędne do wykonania robót podstawowych niezaliczane do robót tymczasowych, w tym geodezyjne wytyczenie i inwentaryzacja powykonawcza; 19. Tyczenie ustalenie znaków i linii referencyjnych w celu określenia położenia i poziomu elementów dla wykonania robót budowlanych; 20. Teren budowy przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy; 21. Teren zamknięty teren zamknięty, o którym mowa w przepisach prawa geodezyjnego i kartograficznego;

7 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Obszar oddziaływania obiektu teren wyznaczony w otoczeniu obiektu budowlanego na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu, w tym zabudowy tego terenu; 23. Część obiektu lub etap wykonania część obiektu budowlanego zdolna do spełniania przewidywanych funkcji techniczno-użytkowych i możliwa do odebrania i przekazania do eksploatacji. 24. Droga tymczasowa (montażowa) droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujących roboty budowlane na czas ich wykonywania, przewidziana do usunięcia po ich zakończeniu. 25. Prawo do dysponowania nieruchomością na cele budowlane tytuł prawny wynikający z prawa własności, użytkowania wieczystego, zarządu, ograniczonego prawa rzeczowego albo stosunku zobowiązaniowego, przewidującego uprawnienia do wykonywania robót budowlanych. 26. Pozwolenie na budowę decyzja administracyjna zezwalająca na rozpoczęcie i prowadzenie budowy lub wykonywanie robót budowlanych innych niż budowa obiektu budowlanego. 27. Zgłoszenie budowy zgłoszenie o którym mowa w art. 29 ust. 1 pkt 1a, 2b, 19 i 19a ustawy z dnia 7 lipca 1994 r. Prawo budowlane; to jest przekazany właściwemu organowi, komplet dokumentów dotyczących budowy lub robót dla których z ustawy Prawo Budowlane wynika taki obowiązek, na minimum 30 dni przed planowanym terminem ich rozpoczęcia, do którego organ ten nie wniósł sprzeciwu. 28. Właściwy organ organy administracji architektoniczno-budowlanej i nadzoru budowlanego, stosownie do ich właściwości określonej w rozdziale 8 Prawa budowlanego. 29. Organ samorządu zawodowego organy określone w ustawie z dnia 15 grudnia 2000 r. o samorządach zawodowych architektów oraz inżynierów budownictwa (Dz. U. z 2014 r. poz oraz z 2016 r. poz. 65); 30. Opłata kwota należności wnoszona przez zobowiązanego za określone ustawą obowiązkowe kontrole dokonywane przez właściwy organ. 31. Kierownik budowy osoba posiadająca kompetencje wynikające z ustawy Prawo Budowlane, wyznaczona przez Wykonawcę robót, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu oraz odpowiedzialna za prowadzenie budowy (robót) zgodnie z dokumentacją przetargową i odpowiednimi przepisami; 32. Inspektor nadzoru inwestorskiego osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad budową obiektu budowlanego. Reprezentuje on interesy inwestora na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzeniach i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu; 33. Polecenie Inspektora nadzoru inwestorskiego wszelkie polecenia przekazane Wykonawcy przez inspektora nadzoru inwestorskiego w formie zapisu w dzienniku budowy lub innej pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy; 34. Projektant osoba prawna lub fizyczna, wskazana przez jednostkę będącą autorem dokumentacji projektowej do pełnienia nadzoru autorskiego, albo osoba fizyczna wskazana z imienia i nazwiska jako projektant w projekcie budowlanym lub wykonawczym; 35. Zarządzający realizacją umowy osoba prawna lub fizyczna określona w istotnych postanowieniach umowy, zwana dalej zarządzającym, wyznaczona przez zamawiającego, upoważniona do nadzorowania realizacji robót i administrowania umową w zakresie określonym w udzielonym pełnomocnictwie; 36. Zamawiający osoba lub organizacja odpowiedzialna za zainicjowanie i finansowanie przedsięwzięcia oraz przyjęcie karty przedsięwzięcia; 37. Producent osoba lub organizacja wytwarzająca poza terenem budowy materiały, wyroby, elementy oraz inne przedmioty; 38. Dostawca osoba lub organizacja dostarczająca materiały lub wyroby, ale która nie jest producentem lub wytwórcą; 39. Konsultant osoba lub organizacja udzielająca określonych porad lub usług związanych z pewnymi aspektami przedsięwzięcia; 40. Dokumentacja budowy pozwolenie na budowę wraz z załączonym projektem budowlanym, projekt wykonawczy jeśli był opracowany, dziennik budowy, protokoły odbiorów częściowych i końcowych, w miarę potrzeby, rysunki i opisy służące realizacji obiektu, operaty geodezyjne i książka obmiarów, a w przypadku realizacji obiektów metodą montażu także dziennik montażu; 41. Dokumentacja powykonawcza dokumentacja budowy z naniesionymi zmianami dokonanymi w toku wykonywania robót oraz geodezyjnymi pomiarami powykonawczymi (zgodnie z ust. z 7 lipca 1994 r. Prawo budowlane Dz. U. z 1994 Nr 89, poz. 414 z późniejszymi zmianami); 42. Dokumentacja projektowa zestaw opracowań służący do opisu przedmiotu zamówienia na wykonanie robót budowlanych. a) Dla robót, w przypadku których jest wymagane uzyskanie pozwolenia na budowę, składa się w szczególności: 42.a.1) projektu budowlanego w zakresie uwzględniającym specyfikę robót budowlanych; 42.a.2) projektów wykonawczych w zakresie, o którym mowa w 5 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego;

8 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST a.3) przedmiaru robót w zakresie, o którym mowa w 6 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego; 42.a.4) informacji dotyczącej bezpieczeństwa i ochrony zdrowia, w przypadkach gdy jej opracowanie jest wymagane na podstawie odrębnych przepisów. b) Dla robót, w przypadku których nie jest wymagane uzyskanie pozwolenia na budowę składa, się w szczególności: 42.b.1) planów, rysunków lub innych dokumentów umożliwiających jednoznaczne określenie rodzaju i zakresu robót budowlanych podstawowych oraz uwarunkowań i dokładnej lokalizacji ich wykonywania; 42.b.2) przedmiaru robót, w zakresie o którym mowa w 6 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego; 42.b.3) projektów, pozwoleń, uzgodnień i opinii wymaganych odrębnymi przepisami. 43. Projekt budowlany projekt opracowany zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U r. Nr 0, poz. 462 z późniejszymi zmianami), dla przedmiotu zamówienia, dla którego wymagane jest uzyskanie pozwolenia na budowę; 44. Projekt wykonawczy projekt w zakresie wynikającym z Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U r. Nr 0, poz. 462 z późniejszymi zmianami); 45. Specyfikacje techniczne wykonania i odbioru robót opracowania zawierające w szczególności zbiory wymagań, które są niezbędne do określenia standardu i jakości wykonania robót, w zakresie sposobu wykonania robót budowlanych, właściwości wyrobów budowlanych oraz oceny prawidłowości wykonania poszczególnych robót; 46. Przedmiar robót zestawienie przewidywanych do wykonania robót podstawowych w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych; 47. Książka obmiarów rejestr z ponumerowanymi stronami, służący do wpisywania przez Wykonawcę obmiaru dokonanych robót w formie wyliczeń, szkiców i ewentualnie dodatkowych załączników. Wpisy w książce obmiarów wymagają potwierdzenia przez Inspektora nadzoru; 48. Dziennik budowy a także dziennik rozbiórki lub montażu dziennik wydany przez właściwy organ zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przeznaczony do rejestracji, w formie wpisów przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w czasie wykonywania robót i mających znaczenie przy ocenie technicznej prawidłowości ich wykonania (Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia z późniejszymi zmianami (Dz. U. z 2002 r. Nr 108, poz. 953, Dz. U. z 2004 Nr 198, poz. 2042)); 49. Laboratorium laboratorium jednostki naukowej, zamawiającego, wykonawcy lub inne laboratorium badawcze zaakceptowane przez Zamawiającego, konieczne do przeprowadzania niezbędnych badań i prób związanych z oceną jakości stosowanych wyrobów budowlanych oraz rodzajów prowadzonych robót; 50. Próbka jedna lub więcej sztuk reprezentatywnych dla danej populacji lub fragment materiału, pobrane losowo z partii tej populacji lub materiału przedstawionego do oceny; 51. Próbka laboratoryjna próbka przeznaczona do oceny laboratoryjnej; 52. Partia ilość materiału lub jednostek wytworzonych lub wyprodukowanych w ten sam sposób, w tym samym czasie i w tych samych warunkach, która może być traktowana jako jednorodna lub identyczna; 53. Seria określona liczba jednostek wyrobu; 54. Materiały wszelkie materiały naturalne i wytwarzane jak również różne tworzywa i wyroby budowlane niezbędne do wykonania robót, zgodnie z dokumentacją przetargową i specyfikacjami technicznymi zaakceptowane przez inspektora nadzoru inwestorskiego; 55. Wyrób budowlany każdy wyrób lub zestaw wyprodukowany i wprowadzony do obrotu w celu trwałego wbudowania w obiektach budowlanych lub ich częściach, którego właściwości wpływają na właściwości użytkowe obiektów budowlanych w stosunku do podstawowych wymagań dotyczących obiektów budowlanych o których mowa w art. 5 Prawa budowlanego ; 56. Zestaw wyrób budowlany wprowadzony do obrotu przez jednego producenta jako zestaw co najmniej dwóch odrębnych składników, które muszą zostać połączone, aby mogły zostać włączone w obiektach budowlanych; 57. Cykl życia kolejne powiązane ze sobą etapy cyklu życia wyrobu budowlanego, od nabycia surowca lub jego pozyskania z zasobów naturalnych do ostatecznego usunięcia wyrobu; 58. Właściwości użytkowe zdolność wyrobu do spełnienia żądanych funkcji w zamierzonych warunkach użytkowania lub zachowania w trakcie użytkowania; 59. Aprobata techniczna pozytywna ocena techniczna przydatności wyrobu budowlanego do zamierzonego stosowania, uzależniona od spełnienia wymogów podstawowych przez obiekty budowlane, w których wyrób budowlany jest stosowany. dotyczy dokumentów wystawionych przed r. do końca okresu ich ważności;

9 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Zharmonizowane specyfikacje techniczne normy zharmonizowane i europejskie dokumenty oceny; 61. Norma zharmonizowana norma przyjęta przez jeden z europejskich organów normalizacyjnych wymienionych w załączniku I do dyrektywy 98/34/WE, na podstawie wniosku wydanego przez Komisję, zgodnie z art. 6 tej dyrektywy; 62. Europejski dokument oceny dokument przyjęty przez organizację JOT do celów wydawania europejskich ocen technicznych; 63. Europejska ocena techniczna udokumentowana ocena właściwości użytkowych wyrobu budowlanego w odniesieniu do jego zasadniczych charakterystyk zgodnie z odnośnym europejskim dokumentem oceny; 64. Krajowa ocena techniczna udokumentowana, pozytywna ocena właściwości użytkowych tych zasadniczych charakterystyk wyrobu budowlanego, które zgodnie z zamierzonym zastosowaniem mają wpływ na spełnienie podstawowych wymagań, o których mowa w art. 5 ust. 1 pkt 1 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2013 r. poz. 1409, z późn. zm.), przez obiekty budowlane, w których wyrób będzie zastosowany; 65. Zakładowa kontrola produkcji udokumentowana stała i wewnętrzna kontrola produkcji w zakładzie produkcyjnym zgodnie ze stosownymi zharmonizowanymi specyfikacjami technicznymi; 66. Ustalenia techniczne ustalenia podane w normach, aprobatach technicznych (wydanych przed r. a po tym terminie w krajowych ocenach technicznych) i specyfikacjach technicznych; 67. Instrukcja technicznej obsługi (eksploatacji) instrukcja opracowana przez projektanta lub dostawcę urządzeń technicznych i maszyn, określająca rodzaje i kolejność lub współzależność czynności obsługi, przeglądów i zabiegów konserwacyjnych, warunkujących ich efektywne i bezpieczne użytkowanie. Instrukcja techniczna obsługi (eksploatacji) jest również składnikiem dokumentacji powykonawczej obiektu budowlanego; 68. Istotne wymagania wymagania dotyczące bezpieczeństwa, zdrowia i pewnych innych aspektów interesu wspólnego, jakie mają spełniać roboty budowlane; 69. Odpowiednia zgodność zgodność wykonanych robót z dopuszczalnymi tolerancjami, a jeśli granice tolerancji nie zostały określone z przeciętnymi tolerancjami przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych; 70. Normy europejskie normy przyjęte przez Europejski Komitet Normalizacyjny (CEN) oraz Europejski Komitet Normalizacyjny Elektrotechniki (CENELEC) lub Europejski Instytut Norm Telekomunikacyjnych (ETSI) jako standardy europejskie (EN) lub dokumenty harmonizacyjne (HD), zgodnie z ogólnymi zasadami działania tych organizacji; 71. Wspólny Słownik Zamówień wspólny dla wszystkich krajów Unii Europejskiej zespół kodów z systemem klasyfikacji produktów, usług i robót budowlanych, (ang. Common Procurement Vocabulary skrót CPV) stworzony na potrzeby zamówień publicznych, który obowiązuje we wszystkich krajach Unii Europejskiej, a wprowadzony zastał rozporządzeniem (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) oraz dyrektywy 2004/17/WE i 2004/18/WE Parlamentu Europejskiego i Rady dotyczące procedur udzielania zamówień publicznych w zakresie zmiany CPV Rozporządzeniem Komisji (WE) nr 213/2008 z dnia 28 listopada zmieniającym; 72. Grupy, klasy, kategorie robót grupy, klasy, kategorie określone w rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. WE L 340 z , z późn. zm.), zwanym dalej Wspólnym Słownikiem Zamówień Terminy stosowane w umowach 1. Harmonogram wykonania robót dokument określający całkowity czas wykonania robót wraz z terminami rozpoczęcia i zakończenia robót każdego z wykonawców i terminami realizacji poszczególnych rodzajów lub etapów robót; 2. Wada niezgodność wykonania przedmiotu umowy z wymaganiami ustalonymi w tej umowie; 3. Arbitraż sposób rozstrzygania sporów poza sądem przez jedną lub kilka osób, wybranych zwykle przez strony; 4. Roszczenie żądanie przez wykonawcę dodatkowej zapłaty, do której jego zdaniem jest, zgodnie z umową, upoważniony lub żądanie zapłaty za szkodę wynikającą z niedotrzymania warunków umowy; 5. Siła wyższa zdarzenie, którego nie można było przewidzieć ani mu zapobiec i będące poza wpływem stron umowy, które uniemożliwia wykonawcy wypełnienie swoich zobowiązań w całości lub w części; 6. Potrącenia sankcje za niezgodne z umową wykonanie robót, przez zmniejszenie kwoty umownej. Sankcje będą zastosowane, gdy zamawiający zaakceptuje je zamiast wykonania poprawek robót wykonanych niezgodnie z umową; 7. Zaliczka kwota pieniędzy wypłacona wykonawcy przez zamawiającego po podpisaniu umowy, ale przed rozpoczęciem robót, dostaw lub świadczeniem usług; 8. Faktura końcowa dokument akceptowany przez strony umowy, ustalający ostateczne koszty wykonania robót lub usług i ostateczną kwotę wynagrodzenia; 9. Protokół odbioru końcowego dokument stanowiący podstawę ostatecznego rozliczenia wykonanych robót lub usług; 10. Wynagrodzenie końcowe ostateczna kwota w fakturze końcowej; 11. Protokół odbioru częściowego dokument, który stanowi podstawę płatności za wykonane roboty, usługi lub dostawy materiałów na określony dzień; 12. Wynagrodzenie częściowe wynagrodzenie, które wynika z faktury częściowej;

10 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Faktura częściowa rozliczenie przejściowe między stronami umowy odnośnie do kwoty wynagrodzenia za całość robót lub usług wykonanych na określony dzień; 14. Kosztorys dokument określający całkowite wynagrodzenie wykonawcy w ofercie, ustalone na podstawie przedmiaru robót z podaniem cen szczegółowych odniesionych do poszczególnych pozycji przedmiaru; 15. Cena jednostkowa cena ustalona na jednostkę rzeczową wykonania robót budowlanych, dostaw lub usług; suma kosztów bezpośredniej robocizny, materiałów i pracy sprzętu oraz kosztów pośrednich i zysku, wyliczona na jednostkę przedmiarową robót podstawowych; 16. Obmiar robót szczegółowy opis robót wykonywanych lub już zakończonych z podaniem ich ilości; 17. Rozliczenie końcowe dokument finansowy sporządzany po wykonaniu robót przez przedstawiciela zamawiającego, stwierdzający różnicę między kwotą faktury końcowej a sumą wynikającą ze wszystkich dotychczasowych płatności; 18. Wykonanie obiektu budowlanego stan gotowości do użytkowania obiektu budowlanego, mimo że część robót nieistotnych może pozostawać jeszcze do wykonania; 19. Protokół odbioru obiektu dokument potwierdzający wykonanie obiektu budowlanego; 20. Odbiór końcowy proces przekazywania zamawiającemu zakończonego obiektu budowlanego z zastrzeżeniem lub bez; 21. Rękojmia zobowiązanie, z którego wynika, ze przez określony czas po odbiorze robót i usług wykonawca będzie naprawiał wszelkie wady i usterki wskazane przez zamawiającego lub jego przedstawiciela; 22. Protokół usunięcia wad dokument wydany po zakończeniu okresu rękojmi, potwierdzający usunięcie stwierdzonych wad; 23. Okres rękojmi okres od zakończenia robót, podczas którego wykonawca jest zobowiązany do usunięcia wad i usterek w materiałach i wykonanych robotach, wskazanych przez zamawiającego lub jego przedstawicieli; 24. Warunki techniczne użytkowania dokument, który określa warunki użytkowania obiektu, przeprowadzania okresowych przeglądów i zalecenia dotyczące konserwacji obiektu; 25. Instrukcja użytkowania dokument, który zawiera zalecenia w zakresie użytkowania instalacji lub urządzeń Wybrane określenia podstawowe dotyczące budownictwa ogólnego 1. Budynek obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach; 2. Budynek mieszkalny budynek mieszkalny wielorodzinny lub budynek mieszkalny jednorodzinny; 3. Budynek zamieszkania zbiorowego budynek przeznaczony do okresowego pobytu ludzi, w szczególności hotel, motel, pensjonat, dom wypoczynkowy, dom wycieczkowy, schronisko młodzieżowe, schronisko, internat, dom studencki, budynek koszarowy, budynek zakwaterowania na terenie zakładu karnego, aresztu śledczego, zakładu poprawczego, schroniska dla nieletnich, a także budynek do stałego pobytu ludzi, w szczególności dom dziecka, dom rencistów i dom zakonny; 4. Budynek użyteczności publicznej budynek przeznaczony na potrzeby administracji publicznej, wymiaru sprawiedliwości, kultury, kultu religijnego, oświaty, szkolnictwa wyższego, nauki, wychowania, opieki zdrowotnej, społecznej lub socjalnej, obsługi bankowej, handlu, gastronomii, usług, w tym usług pocztowych lub telekomunikacyjnych, turystyki, sportu, obsługi pasażerów w transporcie kolejowym, drogowym, lotniczym, morskim lub wodnym śródlądowym, oraz inny budynek przeznaczony do wykonywania podobnych funkcji; za budynek użyteczności publicznej uznaje się także budynek biurowy lub socjalny; 5. Budynek mieszkalny jednorodzinny budynek wolno stojący albo budynek o zabudowie bliźniaczej, szeregowej lub grupowej, służący zaspokajaniu potrzeb mieszkaniowych, stanowiący konstrukcyjnie samodzielną całość, w którym dopuszcza się wydzielenie nie więcej niż dwóch lokali mieszkalnych albo jednego lokalu mieszkalnego i lokalu użytkowego o powierzchni całkowitej nieprzekraczającej 30% powierzchni całkowitej budynku; 6. Mieszkanie zespół pomieszczeń mieszkalnych i pomocniczych, mający odrębne wejście, wydzielony stałymi przegrodami budowlanymi, umożliwiający stały pobyt ludzi i prowadzenie samodzielnego gospodarstwa domowego; 7. Pomieszczenie mieszkalne pokoje w mieszkaniu, a także sypialnie i pomieszczenia do dziennego pobytu ludzi w budynku zamieszkania zbiorowego; 8. Pomieszczenie pomocnicze pomieszczenie znajdujące się w obrębie mieszkania lub lokalu użytkowego służące do celów komunikacji wewnętrznej, higieniczno-sanitarnych, przygotowywania posiłków, z wyjątkiem kuchni zakładów żywienia zbiorowego, a także do przechowywania ubrań, przedmiotów oraz żywności; 9. Pomieszczenie techniczne pomieszczenie przeznaczone dla urządzeń służących do funkcjonowania i obsługi technicznej budynku; 10. Pomieszczenie gospodarcze pomieszczenie znajdujące się poza mieszkaniem lub lokalem użytkowym, służące do przechowywania przedmiotów lub produktów żywnościowych użytkowników budynku, materiałów lub sprzętu związanego z obsługą budynku, a także opału lub odpadów stałych; 11. Lokal użytkowy jedno pomieszczenie lub zespół pomieszczeń, wydzielone stałymi przegrodami budowlanymi, niebędące mieszkaniem, pomieszczeniem technicznym albo pomieszczeniem gospodarczym; 12. Część budynku zespół pomieszczeń w budynku o jednakowym przeznaczeniu, przewidzianych do odrębnego użytkowania, w szczególności lokal mieszkalny lub lokal użytkowy w budynku; 13. Kondygnacja przestrzeń pomiędzy dwoma kolejnymi stropami lub pomiędzy stropem a dachem;

11 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Pierwsza kondygnacja nadziemna (parter) kondygnacja, na której znajduje się główne wejście do budynku, usytuowana w poziomie terenu; 15. Kondygnacja podziemna użytkowa część budynku, usytuowana częściowo lub całkowicie poniżej poziomu terenu; 16. Piwnica kondygnacja podziemna wykorzystywana do magazynowania towarów, instalowania węzła cieplnego oraz wykorzystywana do celów innych niż mieszkalne; 17. Antresola górna część kondygnacji lub pomieszczenia znajdująca się nad przedzielającym je stropem pośrednim o powierzchni mniejszej od powierzchni tej kondygnacji lub pomieszczenia, niezamknięta przegrodami budowlanymi od strony wnętrza, z którego jest wydzielona; 18. Powierzchnia zabudowy budynku powierzchnia terenu zajęta przez budynek w stanie wykończonym. Jest ona wyznaczana przez rzut pionowy zewnętrznych krawędzi budynku na powierzchnię terenu. Do powierzchni zabudowy nie wlicza się: powierzchni obiektów budowlanych ani ich części nie wystających ponad powierzchnię terenu; powierzchni elementów drugorzędnych, np. schodów, zewnętrznych, ramp zewnętrznych, daszków, markiz, występów dachowych, oświetlenia zewnętrznego; powierzchni zajmowanej przez wydzielone obiekty pomocnicze (np. szklarnie, altany, szopy); 19. Powierzchnia całkowita budynku suma powierzchni całkowitych wszystkich kondygnacji budynku. Jako kondygnacje mogą być traktowane kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu, kondygnacje powyżej poziomu terenu, poddasza, tarasy, tarasy na dachach, kondygnacje techniczne i kondygnacje magazynowe. Powierzchnia całkowita każdej kondygnacji mierzona jest na poziomie posadzki po obrysie zewnętrznym budynku z uwzględnieniem tynków, okładzin i balustrad; 20. Kubatura brutto budynku suma kubatury brutto wszystkich kondygnacji, stanowiąca iloczyn powierzchni całkowitej, mierzonej po zewnętrznym obrysie przegród zewnętrznych i wysokości kondygnacji brutto, mierzonej między podłogą na stropie lub warstwą wyrównawczą na gruncie a górną powierzchnią podłogi bądź warstwy osłaniającej izolację cieplną stropu nad najwyższą kondygnacją, przy czym do kubatury brutto budynku; a) wlicza się kubaturę przejść, prześwitów i przejazdów bramowych, poddaszy nieużytkowych oraz takich zewnętrznych, przekrytych części budynku, jak: loggie, podcienia, ganki, krużganki, werandy, a także kubaturę balkonów i tarasów, mierzoną do wysokości balustrady, b) nie wlicza się ław i stóp fundamentowych, kanałów i studzienek instalacyjnych, studzienek przy oknach piwnicznych, zewnętrznych schodów, ramp i pochylni, gzymsów, daszków i osłon oraz kominów i attyk ponad płaszczyzną dachu; 21. Charakterystyka energetyczna zbiór danych i wskaźników energetycznych budynku lub części budynku, określających całkowite zapotrzebowanie na energię niezbędną do ich użytkowania zgodnie z przeznaczeniem; 22. Wymiar w świetle wymiar pomiędzy wykończonymi powierzchniami elementów budynku, a w odniesieniu do okien i drzwi wymiary w świetle ich ościeżnic; 23. Ściana szczelinowa ściana wykonana z betonu (lub żelbetu) w wykopie wąskoprzestrzennym, czasowo wypełnionym zawiesiną z bentonitu; 24. Ściana oporowa ściana, która zapewnia boczne podparcie gruntu lub która stawia opór parciu innego materiału Wybrane określenia podstawowe dotyczące budownictwa drogowego 1. Budowla drogowa obiekt budowlany, nie będący budynkiem, stanowiący całość techniczno-użytkową (droga) albo jego część stanowiącą odrębny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, węzeł); 2. Droga wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu; 3. Droga tymczasowa (montażowa) droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujących zadanie budowlane na czas jego wykonania, przewidziana do usunięcia po jego zakończeniu; 4. Pas drogowy wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i związanych z nią urządzeń oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze; 5. Objazd tymczasowy droga specjalnie przygotowana i odpowiednio utrzymana do przeprowadzenia ruchu publicznego na okres budowy. 6. Korpus drogowy nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów; 7. Niweleta wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi lub obiektu mostowego; 8. Korona drogi jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielącymi jezdnie; 9. Jezdnia część korony drogi przeznaczona do ruchu pojazdów; 10. Chodnik wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony do ruchu pieszych; 11. Nawierzchnia warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu; 12. Konstrukcja nawierzchni układ warstw nawierzchni wraz ze sposobem ich połączenia;

12 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Pobocze część korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urządzeń organizacji i bezpieczeństwa ruchu oraz do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni; 14. Koryto element uformowany w korpusie drogowym w celu ułożenia w nim konstrukcji nawierzchni; 15. Podłoże nawierzchni grunt rodzimy lub nasypowy, leżący pod nawierzchnią do głębokości przemarzania; 16. Podłoże ulepszone nawierzchni górna warstwa podłoża, leżąca bezpośrednio pod nawierzchnią, ulepszona w celu umożliwienia przejęcia ruchu budowlanego i właściwego wykonania nawierzchni; 17. Warstwa odsączająca warstwa służąca do odprowadzenia wody przedostającej się do nawierzchni; 18. Warstwa odcinająca warstwa stosowana w celu uniemożliwienia przenikania cząstek drobnych gruntu do warstwy nawierzchni leżącej powyżej; 19. Warstwa mrozoochronna warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu; 20. Podbudowa pomocnicza dolna część podbudowy spełniająca, obok funkcji nośnych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem cząstek podłoża. Może zawierać warstwę mrozoochronną, odsączającą lub odcinającą; 21. Warstwa wyrównawcza warstwa służąca do wyrównania nierówności podbudowy lub profilu istniejącej nawierzchni; 22. Podbudowa dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i podbudowy pomocniczej; 23. Podbudowa zasadnicza górna część podbudowy spełniająca funkcje nośne w konstrukcji nawierzchni. Może ona składać się z jednej lub dwóch warstw; 24. Warstwa wiążąca warstwa znajdująca się między warstwą ścieralną a podbudową, zapewniająca lepsze rozłożenie naprężeń w nawierzchni i przekazywanie ich na podbudowę; 25. Warstwa ścieralna górna warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych Wybrane określenia podstawowe dotyczące budownictwa mostowego 1. Obiekt mostowy most, wiadukt, estakada, tunel, kładka dla pieszych i przepust; 2. Most obiekt zbudowany nad przeszkodą wodną dla zapewnienia komunikacji drogowej i ruchu pieszego; 3. Wiadukt obiekt zbudowany nad linią kolejową lub inną drogą dla zapewnienia komunikacji drogowej i ruchu pieszego; 4. Kładka obiekt mostowy przeznaczony do ruchu pieszego; 5. Estakada obiekt mostowy złożony z wielu przęseł; 6. Tunel obiekt zagłębiony poniżej terenu dla zapewnienia komunikacji drogowej i ruchu pieszego. 7. Konstrukcja nośna (przęsło lub przęsła obiektu mostowego) część obiektu oparta na podporach mostowych, tworząca ustrój niosący dla przeniesienia ruchu pojazdów lub pieszych; 8. Przyczółek skrajna podpora obiektu mostowego. Może składać się z pełnej ściany, słupów lub innych form konstrukcyjnych, np. skrzyń, komór; 9. Długość mostu odległość między zewnętrznymi krawędziami pomostu, a w przypadku mostów łukowych z nadsypką odległość w świetle podstaw sklepienia mierzona w osi jezdni drogowej; 10. Rozpiętość teoretyczna odległość między punktami podparcia (łożyskami), przęsła mostowego; 11. Szerokość całkowita obiektu (mostu / wiaduktu) odległość między zewnętrznymi krawędziami konstrukcji obiektu, mierzona w linii prostopadłej do osi podłużnej, obejmuje całkowitą szerokość konstrukcyjną ustroju niosącego; 12. Szerokość użytkowa obiektu szerokość jezdni (nawierzchni) przeznaczona dla poszczególnych rodzajów ruchu oraz szerokość chodników mierzona w świetle poręczy mostowych z wyłączeniem konstrukcji przy jezdni dołem oddzielającej ruch kołowy od ruchu pieszego; 13. Powierzchnia mostu / wiaduktu iloczyn długości przez szerokość całkowitą obiektu; 14. Przepust budowla o przekroju poprzecznym zamkniętym, przeznaczona do przeprowadzenia cieku, szlaku wędrówek zwierząt dziko żyjących lub urządzeń technicznych przez korpus drogowy; 15. Przeszkoda naturalna element środowiska naturalnego, stanowiący utrudnienie w realizacji zadania budowlanego, na przykład: dolina, bagno, rzeka, szlak wędrówek dzikich zwierząt itp.; 16. Przeszkoda sztuczna dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład: droga, kolej, rurociąg, kanał, ciąg pieszy lub rowerowy itp Wybrane określenia podstawowe dotyczące instalacji i sieci sanitarnych: 1. Instalacja sieć transportu wody, gazu, ciepłego powietrza, elektryczności lub odpadów; 2. Sieć wodociągowa instalacja doprowadzająca wodę do poszczególnych działek budowlanych; 3. Sieć odwadniająca system kanałów odprowadzających i budowli pomocniczych służących do odprowadzania ich zawartości do ścieku, sieci kanalizacyjnej lub innych specjalnie wyznaczonych do tego miejsc;

13 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Odwodnienie terenu system przewodów, konstrukcji i nasypów wymaganych do sterowania poziomem wody i zabezpieczenia terenu zurbanizowanego oraz upraw przed zalaniem zarówno wodą słodką, jak i słoną lub złagodzeniem takiego zalania; 5. Kanał ściekowy rurociąg lub inna konstrukcja, zwykle podziemna, do odprowadzania ścieków lub innych zbędnych cieczy; 6. Sieć kanalizacyjna kanał ściekowy i budowle pomocnicze służące do odprowadzania ścieków do oczyszczalni ścieków lub innych miejsc usuwania; 7. Kanalizacja podciśnieniowa kanał ściekowy pracujący w podciśnieniu; 8. Instalacja sanitarna zespół urządzeń umożliwiający dostarczanie ciepłej i zimnej wody do urządzeń sanitarnych w budynku i usuwający z niego odpady; 9. Zespół urządzeń zestaw materiałów i elementów tak zamontowanych, aby zapewniały prawidłowe działanie instalacji; 10. Urządzenie wyposażenie do użytkowania przez mieszkańców, związane z obsługą instalacji; 11. Urządzenie sanitarne urządzenie stałe, do którego dostarczana jest woda do picia i woda do celów sanitarnych lub urządzenie odprowadzające ścieki; 12. Wyposażenie stałe wyroby, takie jak urządzenia sanitarne lub kuchenne, które stanowią wyposażenie przestrzeni użytkowanej przez mieszkańców i które są zamontowane w budynku; 13. Instalacja wodociągowa zimnej wody układ połączonych przewodów, armatury i urządzeń, służący do dostarczania do wybranych miejsc i pomieszczeń w budynku wody doprowadzonej z sieci wodociągowej lub własnego ujęcia; 14. Instalacja wodociągowa ciepłej wody układ połączonych przewodów, armatury i urządzeń, służący do dostarczenia do wybranych miejsc i pomieszczeń w budynku podgrzanej wody wodociągowej; 15. Instalacja kanalizacji ściekowej układ połączonych przewodów wraz z urządzeniami, przyborami i wpustami, odprowadzający ścieki do sieci kanalizacji ogólnospławnej, sieci kanalizacji sanitarnej albo przydomowej oczyszczalni ścieków lub zbiornika bezodpływowego na nieczystości ciekłe; 16. Instalacja kanalizacji deszczowej układ połączonych przewodów wraz z wpustami, odprowadzający wody odpadowe i roztopowe do sieci kanalizacji ogólnospławnej, sieci kanalizacji deszczowej lub dołów chłonnych, zbiorników retencyjnych albo na własny teren nieutwardzony; 17. Instalacja ogrzewcza wodna układ połączonych przewodów wraz z armaturą, pompami obiegowymi, grzejnikami i innymi urządzeniami, służący do ogrzewania pomieszczeń w budynku w okresie obniżonych temperatur zewnętrznych; 18. Instalacja ogrzewcza powietrzna układ połączonych przewodów powietrznych wraz z nawiewnikami i wywiewnikami oraz elementami regulacji strumienia ciepłego powietrza, służący do jego dostarczenia do pomieszczeń w budynku w okresie obniżonych temperatur zewnętrznych; 19. Instalacja gazowa układ przewodów za kurkiem głównym wraz z armaturą i innym wyposażeniem, urządzeniem do pomiaru zużycia gazu oraz urządzeniami gazowymi z wyposażeniem, a także przewodami spalinowymi lub powietrzno - spalinowymi o długości nie większej niż 2 m, odprowadzającymi spaliny bezpośrednio poza budynek bądź do kanałów spalinowych; w przypadku zasilania gazem płynnym z indywidualnych butli znajdujących się w budynku, butla wraz z urządzeniem redukcji ciśnienia gazu jest częścią składową instalacji; 20. Technologia bezwykopowa technika związana z montażem, wymianą lub naprawą rur lub prefabrykatu kanałowego znajdującego się poniżej terenu, ograniczająca do minimum materiał wykopywany z powierzchni lub pozwalająca uniknąć wykonywania wykopu; 21. Mikrotunelowanie technika montażu rury lub prefabrykatów kanałowych polegająca na wtłaczaniu rury z zastosowaniem zdalnie sterowanego urządzenia do wiercenia niewielkiego tunelu, i usuwaniu ukopanego materiału mechanicznie świdrem lub jako płynnej zawiesiny; 22. Przecisk technika montażu rury lub prefabrykatów kanałowych, w której rura osłonowa jest wprowadzana do gruntu za pomocą nacisku hydraulicznego, a urobek usuwany jest w miarę posuwania rury do przodu; 23. Klimatyzacja środki techniczne służące do uzdatniania powietrza, co polega na regulacji jego temperatury, wilgotności i czystości oraz rozdzielaniu go do zamkniętych przestrzeni; 24. Klimatyzator zamknięty w obudowie zestaw, lub zestawy przeznaczone jako zespół do dostarczania uzdatnionego powietrza do zamkniętej przestrzeni (na przykład pokoju) lub strefy. Zawiera on instalację ziębniczą z zasilaniem elektrycznym, przeznaczoną do oziębiania i w miarę możliwości odwilżania powietrza. Może on mieć wyposażenie służące do ogrzewania, zapewniania cyrkulacji, oczyszczania i nawilżania powietrza. Jeśli ogrzewanie odbywa się poprzez odwrócenie obiegu czynnika ziębniczego, wówczas jest to pompa ciepła; 25. Pompa ciepła zamknięty w obudowie zestaw lub zestawy przeznaczone jako zespół do dostarczania ciepła. Zawiera on instalację ziębniczą z zasilaniem elektrycznym, przeznaczoną do ogrzewania. Może on mieć wyposażenie służące do oziębiania, zapewnienia cyrkulacji i odwilżania powietrza. Oziębianie odbywa się poprzez odwrócenie obiegu czynnika ziębniczego; 26. Wentylacja nawiew i usuwanie powietrza z pomieszczenia w sposób naturalny lub mechaniczny; 27. Kolektor słoneczny urządzenie pochłaniające promieniowanie słoneczne przekształcane następnie w ciepło, które jest odprowadzane na zewnątrz za pośrednictwem płynu; 28. Odzysk ciepła wykorzystanie ciepła odpadowego z zespołu(-ów), realizującego(-ch) zasadniczo funkcję ziębienia bądź za pomocą dodatkowego wymiennika (np. ziębiarka cieczy z dodatkowym skraplaczem), bądź przez

14 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 przekazywanie ciepła z instalacji ziębniczej do wykorzystania w zespole(-ach) realizującym(-ch) przede wszystkim funkcję grzania (np. o zmiennym kierunku przepływu czynnika ziębniczego); Wybrane określenia podstawowe dotyczące instalacji i sieci energetycznych i teletechnicznych: 1. Przyłącze linia odgałęźna w elektroenergetycznej sieci rozdzielczej o napięciu do 1 kv, połączona z wewnętrzną instalacją zasilającą, w miejscu stanowiącym granicę własności między dostawcą i odbiorcą energii elektrycznej; 2. Instalacja elektryczna zespół połączonych ze sobą urządzeń elektrycznych o skoordynowanych parametrach technicznych, przeznaczonych do określonych funkcji; 3. Złącze instalacji elektrycznej punkt, z którego energia elektryczna jest dostarczana do instalacji elektrycznej; 4. Wewnętrzna instalacja zasilająca instalacja elektryczna od granicy własności urządzeń do zacisków wyjściowych urządzenia pomiarowego (licznik lub pomiarowy przekładnik prądowy) 5. Układ elektrycznego zasilania instalacji bezpieczeństwa układ zasilania przeznaczony do podtrzymania działania instalacji i wyposażenia niezbędnego: do zapewnienia zdrowia i zapewnienia bezpieczeństwa osób i/lub do uniknięcia poważnych szkód środowiska lub innego wyposażenia zgodnie z wymaganymi przepisami. Układ zasilania obejmuje źródło i obwody elektryczne dołączone do zacisków urządzenia elektrycznego. W niektórych przypadkach układ może obejmować również urządzenie; 6. Źródło elektrycznego zasilania instalacji bezpieczeństwa źródło przeznaczone do podtrzymania ciągłości zasilania urządzeń służących bezpieczeństwu; 7. Układ rezerwowy zasilania elektrycznego układ zasilania zapewniający funkcjonowanie instalacji elektrycznej lub jej części z przyczyn innych niż bezpieczeństwo, przeznaczony do zapewnienia zasilania w przypadku zaniku zasilania podstawowego; 8. Źródło rezerwowe energii elektrycznej elektryczne źródło zapewniające zasilanie instalacji elektrycznej lub jej części z przyczyn innych niż bezpieczeństwo, przeznaczone do zapewnienia zasilania w przypadku zaniku zasilania podstawowego; 9. Porażenie elektryczne; porażenie prądem elektrycznym skutki patofizjologiczne powodowane przepływem prądu elektrycznego przez ciało człowieka lub zwierzęcia; 10. Napięcie nominalne (instalacji elektrycznej) wartość napięcia, na które instalacja elektryczna lub jej część została wykonana i oznaczona; 11. Napięcie przy uszkodzeniu napięcie między punktem, w którym wystąpiło uszkodzenie a ziemią odniesienia, powstałe w wyniku uszkodzenia izolacji; 12. Napięcie międzyprzewodowe napięcie miedzy dwoma przewodami liniowymi w danym punkcie obwodu elektrycznego; 13. Napięcie fazowe napięcie miedzy przewodem liniowym a przewodem neutralnym w danym punkcie obwodu przemiennego; 14. Napięcie względem ziemi napięcie miedzy przewodem liniowym a ziemią odniesienia w danym punkcie obwodu elektrycznego; 15. Prąd obliczeniowy (obwodu elektrycznego) prąd elektryczny równy spodziewanemu prądowi obciążenia w normalnych warunkach; 16. Prąd uszkodzeniowy prąd, który przepływa w danym punkcie uszkodzenia, będący wynikiem uszkodzenia izolacji; 17. Instalacja piorunochronna zespół połączonych ze sobą elementów zewnętrznych w postaci zwodów, przewodów odprowadzających i uziemień oraz elementów wewnętrznych, takich jak połączenia wyrównawcze i ograniczniki przepięć oraz odstępy izolacyjne; 18. Ziemia odniesienia część Ziemi, rozpatrywana jako ośrodek przewodzący, której potencjał elektryczny jest przyjmowany umownie jako równy zeru, pozostająca poza strefą wpływu jakichkolwiek instalacji uziemiających (uwaga: pojęcie Ziemia odnosi się do całej planety i jej materii fizycznej.); 19. Ziemia (lokalna) część Ziemi będąca w kontakcie elektrycznym z uziomem, której potencjał elektryczny może być różny od zera; 20. Instalacja uziemiająca zespół wszystkich połączeń elektrycznych i elementów służących do uziemienia sieci, instalacji i/lub urządzenia; 21. Uziom część przewodząca, którą można umieścić w gruncie lub określonym przewodzącym ośrodku, np. w betonie, znajdująca się w kontakcie elektrycznym z Ziemią; 22. Układ uziomowy część instalacji uziemiającej obejmująca tylko uziomy i ich wzajemne połączenia; 23. Obwód (elektryczny) (instalacji elektrycznej) zespół elementów instalacji elektrycznej chronionych przed skutkami przetężeń wspólnym zabezpieczeniem (wspólnymi zabezpieczeniami); 24. Obwód rozdzielczy obwód elektryczny zasilający co najmniej jedną rozdzielnicę; 25. Obwód odbiorczy (obiektu budowlanego) obwód elektryczny przeznaczony do bezpośredniego zasilania urządzeń elektrycznych lub gniazd wtyczkowych; 26. Urządzenie elektryczne urządzenie przeznaczone do wytwarzania, przekształcania, przesyłu, magazynowania, rozdziału lub wykorzystywania energii elektrycznej, takie jak: maszyny elektryczne, transformatory, aparatura rozdzielcza i sterownicza, przyrządy pomiarowe, urządzenia zabezpieczające, oprzewodowanie, odbiorniki energii elektrycznej;

15 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Odbiornik energii elektrycznej urządzenie przeznaczone do przetwarzania energii elektrycznej w inną formę energii, np. światło, ciepło, energię mechaniczną; 28. Aparatura rozdzielcza i sterownicza urządzenia przeznaczone do włączania w obwody elektryczne, spełniające jedną lub więcej z następujących funkcji: zabezpieczenie, rozdzielenie, sterowanie, odłączanie, łączenie; 29. Rozdzielnica urządzenie zawierające różnego typu aparaturę rozdzielczą i sterowniczą co najmniej z jednym odbiorczym obwodem elektrycznym, zasilane co najmniej z jednego zasilającego obwodu elektrycznego, łącznie z zaciskami do przewodów ochronnych i neutralnych; 30. Instalacja telekomunikacyjna układ kabli i przewodów wraz z osprzętem i urządzeniami telekomunikacyjnymi, służący do przesyłania sygnału z publicznej sieci telekomunikacyjnej lub urządzeń systemu radiowego do gniazda abonenckiego, 31. DSL (Digital Subscriber Line) cyfrowa linia abonencka dla wykorzystania technologii cyfrowego szerokopasmowego dostępu do Internetu; 32. Kanalizacja pierwotna zespół podziemnych rur i studni kablowych, do których wciąga się kable telekomunikacyjne lub rury kanalizacji wtórnej; 33. Kanalizacja wtórna zespół rur polietylenowych lub innych o nie gorszych właściwościach zaciąganych do otworów kanalizacji pierwotnej, stanowiących dodatkowe zabezpieczenie kabli telekomunikacyjnych; 34. Rurociąg kablowy ciąg rur polietylenowych lub innych o nie gorszych właściwościach oraz zasobników złączowych układanych bezpośrednio w ziemi i stanowiących osłonę ochronną dla kabli światłowodowych; 35. Studnia kablowa prefabrykowane żelbetowe lub z tworzywa sztucznego pomieszczenie podziemne wbudowane w ciągi kanalizacji kablowej, umożliwiające wciąganie, montaż i konserwację kabli lub przynajmniej jedno z tych zadań. 36. Kabel światłowodowy liniowy kabel optotelekomunikacyjny przeznaczony do układania w kanalizacji pierwotnej, wtórnej lub w rurociągach kablowych służący do przesyłu informacji stosowną metodą; 37. Kabel światłowodowy stacyjny kabel optotelekomunikacyjny przeznaczony do układania w obiektach i kanalizacji pierwotnej, wtórnej, rurociągach kablowych z powłoką bezhalogenową nierozprzestrzeniającą płomieni; 38. Kabel miedziowy telekomunikacyjny odmiana przewodu służąca do przesyłania informacji, sygnałów, a jednocześnie posiadający odpowiednią wytrwałość mechaniczną, izolacyjność wewnętrzną i zewnętrzną, mogący występować w różnych środowiskach; 39. Przełącznica światłowodowa (patchpanel) urządzenie umożliwiające przełączanie światłowodów oraz dołączanie do nich kabli światłowodowych, montowane na każdym końcu linii optotelekomunikacyjnej. 2..WYMAGANIA DOTYCZĄCE MATERIAŁÓW Stosowanie wyrobów budowlanych Materiały stosowane do wykonywania robót budowlanych objętych zamówieniem remontu 7 pokoi hotelowych wraz z wymiana pionów wodnych, będące wyrobami budowlanymi w myśl Ustawy o wyrobach budowlanych z dnia 16 kwietnia 2004 r. (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 1570) oraz Rozporządzenia Parlamentu Europejskiego i Rady (UE) Nr 305/2011 z dnia 9 marca 2011 r. ustanawiającego zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylającego dyrektywę Rady 89/106/EWG, mogą być wprowadzone do obrotu lub udostępniane na rynku krajowym, jeżeli nadają się do stosowania przy wykonywaniu robót budowlanych, w zakresie odpowiadającym ich właściwościom użytkowym i zamierzonemu zastosowaniu co oznacza, że ich właściwości użytkowe umożliwiają prawidłowo zaprojektowanym i wykonanym obiektom budowlanym, w których mają być one zastosowane w sposób trwały spełnienie podstawowych wymagań, o których mowa w art. 5 ust. 1 pkt. 1 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2016 r. nr 0 poz. 290). Wszystkie materiały wykorzystywane przy robotach budowlanych objętych z a m ó w i e n i e m remontu 7 pokoi hotelowych wraz z wymiana pionów wodnych budynku hotelu powinny być wprowadzone do obrotu lub udostępnione na rynku krajowym zgodnie z właściwymi przepisami, a więc posiadać: oznakowanie znakiem CE co oznacza, że dokonano oceny ich zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru Polskich Norm lub z europejską oceną techniczną, albo oznakowanie znakiem budowlanym, co oznacza że są to wyroby nieobjęte normą zharmonizowaną dla której zakończył się okres koegzystencji i dla których nie została wydana europejska ocena techniczna, a dokonano oceny zgodności z Polską Normą lub aprobatą techniczną (do końca okresu ważności tej aprobaty wydanej do 31 grudnia 2016 r., a później krajową oceną techniczną), bądź uznano za regionalny wyrób budowlany, albo legalne wprowadzenie do obrotu w innym państwie członkowskim Unii Europejskiej lub w państwie członkowskim Europejskiego Porozumienia o Wolnym Handlu (EFTA) stronie umowy o Europejskim Obszarze Gospodarczym oraz w Turcji, o ile wyroby budowlane udostępniane na rynku krajowym są nieobjęte zakresem przedmiotowym zharmonizowanych specyfikacji technicznych, o których mowa w art. 2 pkt 10 rozporządzenia Nr 305/2011, a ich właściwości użytkowe umożliwiają spełnienie podstawowych wymagań przez obiekty budowlane zaprojektowane i budowane w sposób określony w przepisach techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej (wraz z wyrobem budowlanym udostępnianym na rynku krajowym dostarcza się informacje o jego właściwościach użytkowych oznaczonych zgodnie z przepisami państwa, w którym wyrób budowlany został

16 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 wprowadzony do obrotu, instrukcje stosowania, instrukcje obsługi oraz informacje dotyczące zagrożenia dla zdrowia i bezpieczeństwa, jakie ten wyrób stwarza podczas stosowania i użytkowania), albo dopuszczenie do jednostkowego zastosowania w obiekcie budowlanym. Oznakowanie powinno umożliwiać identyfikację producenta i typu wyrobu, kraju pochodzenia oraz daty produkcji Źródła uzyskania materiałów do elementów konstrukcyjnych Wykonawca przedstawi inspektorowi nadzoru inwestorskiego szczegółowe informacje dotyczące, zamawiania lub wydobywania materiałów i odpowiednie krajowe oceny techniczne (lub aprobaty techniczne wydane do 31 grudnia 2016 r. a po zakończeniu okresu ich ważności krajowe oceny techniczne) lub świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia przez inspektora nadzoru inwestorskiego. Wykonawca zobowiązany jest do prowadzenia ciągłych badań określonych w ST w celu udokumentowania, że materiały uzyskane z dopuszczalnego źródła spełniają wymagania ST w czasie postępu robót. Pozostałe materiały budowlane powinny spełniać wymagania jakościowe określone Polskimi Normami, krajowymi ocenami technicznymi (lub aprobatami technicznymi wydanymi do 31 grudnia 2016 r. a po zakończeniu okresu ich ważności krajowymi ocenami technicznymi), o których mowa w Specyfikacjach Technicznych (ST) Materiały pochodzące z rozbiórek Materiały pochodzące z rozbiórek poszczególnych elementów występujących w trakcie budowy zostaną zagospodarowane zgodnie z ST przypisanymi poszczególnym elementom robót rozbiórkowych. Koszty usunięcia i utylizacji tych materiałów opisane są w pkt. 9 podstawy płatności właściwych ST. Wykonawca będzie postępował zgodnie z zapisami właściwych ST i w zgodności z Ustawą o odpadach (Dz. U. Nr 0 poz. 21 z ) Materiały nieodpowiadające wymaganiom jakościowym Materiały nieodpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym przez Inspektora nadzoru inwestorskiego. Każdy rodzaj robót, w których znajdują się niezbadane i niezaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z ich nieprzyjęciem i niezapłaceniem Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez inspektora nadzoru inwestorskiego. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z inspektorem nadzoru inwestorskiego lub poza terenem budowy w miejscach wskazanych przez Wykonawcę i zaakceptowanych przez inspektora nadzoru inwestorskiego Wariantowe stosowanie materiałów Jeśli dokumentacja przetargowa lub ST przewidują możliwość zastosowania różnych rodzajów materiałów do wykonywania poszczególnych elementów robót Wykonawca powiadomi inspektora nadzoru inwestorskiego o zamiarze zastosowania konkretnego rodzaju materiału. Wybrany i zaakceptowany rodzaj materiału nie może być później zamieniany bez zgody inspektora nadzoru inwestorskiego. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, programie zapewnienia jakości (PZJ) lub projekcie organizacji robót zaakceptowanym przez inspektora nadzoru inwestorskiego. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji przetargowej, ST i wskazaniach inspektora nadzoru inwestorskiego w terminie przewidzianym umową Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Sprzęt ten powinien spełniać normy ochrony środowiska i przepisy dotyczące jego użytkowania. Wykonawca dostarczy Inspektorowi nadzoru inwestorskiego kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami Jeżeli dokumentacja przetargowa lub ST przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, wykonawca powiadomi Inspektora nadzoru inwestorskiego o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji inspektora nadzoru inwestorskiego, nie może być później zmieniany bez jego zgody.

17 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia niegwarantujące zachowania opisanych wyżej warunków, lub innych warunków umowy, zostanie przez Inspektora nadzoru zdyskwalifikowany i niedopuszczony do wykonywania robót. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Środki transportu niegwarantujące zachowania opisanych wyżej warunków, lub innych warunków umowy, zostaną przez Inspektora nadzoru zdyskwalifikowane i niedopuszczone do udziału w wykonywaniu robót. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji przetargowej, ST i wskazaniach inspektora nadzoru inwestorskiego w terminie przewidzianym w umowie. Wykonawca naprawi wszelkie uszkodzenia spowodowane przez zastosowane do wykonania robót środki transportu. W przypadku trwałego zanieczyszczenia gruntu lub wody gruntowej, wykonawca jest zobowiązany do rekultywacji na własny koszt w zakresie spowodowanego zanieczyszczenia Wymagania dotyczące przewozu po drogach publicznych Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w szczególności w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nieodpowiadające warunkom dopuszczalnych obciążeń na osie mogą być dopuszczone przez właściwy zarząd drogi pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca uzyska wszelkie niezbędne zezwolenia od władz, co do przewozu nietypowych wagowo i gabarytowo ładunków i będzie o każdym takim przewozie powiadamiał Inspektora nadzoru. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Przed rozpoczęciem robót Wykonawca opracuje: projekt zagospodarowania placu budowy, który powinien składać się z części opisowej i graficznej, projekt organizacji robót i harmonogram ich realizacji, projekt technologii i organizacji montażu (dla obiektów prefabrykowanych lub elementów konstrukcyjnych o dużych gabarytach lub masie) Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją przetargową, wymaganiami ST, PZJ, projektu organizacji robót oraz poleceniami Inspektora nadzoru inwestorskiego Decyzje i polecenie Inspektora nadzoru inwestorskiego Decyzje Inspektora dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w umowie, dokumentacji przetargowej, ST, PN, innych normach i instrukcjach. Inspektor jest upoważniony do inspekcji wszystkich robót i kontroli wszystkich materiałów dostarczonych na budowę lub na niej produkowanych. Polecenia Inspektora będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Ewentualne skutki finansowe z tytułu niedotrzymania terminu poniesie Wykonawca. W przypadku opóźnień realizacyjnych budowy, stwarzających zagrożenie dla finalnego zakończenia robót, Inspektor ma prawo wprowadzić podwykonawcę na określone roboty na koszt Wykonawcy Roboty budowlane Wykonawca winien prowadzić wyłącznie na działkach objętych pozwoleniem na budowę Jeżeli do wykonania prac przygotowawczych lub robót budowlanych jest niezbędne wejście do sąsiedniego budynku, lokalu lub na teren sąsiedniej nieruchomości, inwestor jest obowiązany przed rozpoczęciem robót uzyskać zgodę właściciela sąsiedniej nieruchomości, budynku lub lokalu (najemcy) na wejście oraz uzgodnić z nim przewidywany sposób, zakres i terminy korzystania z tych obiektów, a także ewentualną rekompensatę z tego tytułu W razie nieuzgodnienia warunków, o których mowa w ust. 1, właściwy organ na wniosek inwestora w terminie 14 dni od dnia złożenia wniosku, rozstrzyga, w drodze decyzji, o niezbędności wejścia do sąsiedniego budynku, lokalu lub na teren sąsiedniej nieruchomości. W przypadku uznania zasadności wniosku inwestora, właściwy organ określa jednocześnie granice niezbędnej potrzeby oraz warunki korzystania z sąsiedniego budynku, lokalu lub nieruchomości.

18 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Inwestor, po zakończeniu robót, o których mowa w pkt , jest zobowiązany naprawić szkody powstałe w wyniku korzystania z sąsiedniej nieruchomości, budynku lub lokalu na zasadach określonych w Kodeksie cywilnym Zajęcie, na potrzeby budowy, pasa drogowego lub jego części może nastąpić po spełnieniu wymagań określonych w odrębnych przepisach Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji przetargowej lub przekazanymi na piśmie przez Inspektora nadzoru inwestorskiego. Przed przystąpieniem do wykonania prac geodezyjnych i kartograficznych Wykonawca zobowiązany jest zgłosić prace do ośrodka dokumentacji, pozyskać aktualne dane odnośnie państwowej osnowy sytuacyjno-wysokościowej, a następnie po zakończeniu budowy złożyć operat z pomiaru powykonawczego do państwowego zasobu geodezyjno-kartograficznego. Pracami geodezyjnymi i kartograficznymi powinna kierować i sprawować nad nimi bezpośredni nadzór i kontrolę wyłącznie osoba posiadająca odpowiednie uprawnienia zawodowe zgodnie z wymaganiami ustawy Prawo Geodezyjne i Kartograficzne. Geodezyjna Obsługa Budowy obejmuje w szczególności: przed przystąpieniem do robót: a) założenie osnowy realizacyjnej, w dowiązaniu do punktów osnowy państwowej, b) odszukanie i oznaczenie (w sposób trwały i widoczny na czas realizacji robót) granic pasa budowy, c) wytyczenie i stabilizacja punktów głównych obiektów budowlanych, w trakcie prowadzenia robót: a) bieżącą obsługę geodezyjną budowy w tym obmiary, b) pomiary przemieszczeń i odkształceń prowadzone w miarę potrzeby do końca okresu gwarancyjnego, po zakończeniu robót: a) wykonanie inwentaryzacji powykonawczej wraz z mapą, b) wyznaczenie i odtworzenie granic pasa drogowego lub działki, c) trwałe zastabilizowanie punktów granicznych, d) okazanie granic właścicielom nieruchomości przylegającym do działek objętych pozwoleniem na budowę, e) wykonanie operatu technicznego zawierającego: wykaz współrzędnych punktów granicznych obiektu budowlanego, szkice wyniesienia z wymiarowaniem, mapę wstęgową z oznaczeniem rodzaju stabilizowanego punktu, protokoły z okazania granic właścicielom nieruchomości przylegających do obiektu budowlanego. Podczas prac należy zwrócić szczególną uwagę na zachowanie w stanie nienaruszonym i nie przesunięcie punktów geodezyjnych, które podlegają ochronie w trybie przepisów ustawy Prawo Geodezyjne i Kartograficzne. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wykonywaniu robót zostaną, jeśli wymagać tego będzie Inspektor nadzoru inwestorskiego, poprawione przez Wykonawcę na własny koszt Ochrona środowiska i ograniczenie uciążliwości dla otoczenia Wykonawca powinien stosować się do wymogów zawartych w decyzji środowiskowej i w raporcie oddziaływania na środowisko oraz wszelkich uzyskanych uzgodnieniach zawartych w Dokumentacji przetargowej. Wykonawca powinien: Organizować roboty w taki sposób, aby zminimalizować ilość powstających odpadów budowlanych; Unikać zanieczyszczeń odpadami stałymi i ściekami miejsc prowadzenia robót budowlanych i eksploatacji przedsięwzięcia, a odpady powstałe selektywnie magazynować w przystosowanych do tego pojemnikach lub tymczasowych punktach magazynowania oraz systematycznie wywozić lub zagospodarować. Przewidzieć zastępcze źródło zaopatrzenia w wodę, w przypadku likwidacji ujęć wód podziemnych, kolidujących z obiektem budowlanym lub zaniku wody w ujęciach w wyniku drenażu; Unikać zbędnej koncentracji prac budowlanych z wykorzystaniem sprzętu mechanicznego na terenach zwartej zabudowy mieszkaniowej oraz eliminować prace maszyn i urządzeń na biegu jałowym; Prace budowlane w rejonie najbliższych terenów chronionych akustycznie prowadzić w godzinach dziennych (6:00-22:00) w sposób powodujący najmniejszą emisję hałasu do środowiska; Zapobiegać wtórnej emisji pyłu z transportu mas ziemnych oraz dróg, którymi poruszać się będą pojazdy wyjeżdżające z placu budowy; Zapewnić nadzór archeologiczny i obserwację archeologiczną pracom ziemnym. W przypadku natrafienia na przedmiot posiadający cechy reliktu archeologicznego, należy natychmiast wstrzymać prace ziemne. Wyniki badań archeologicznych będą rzutowały na dalsze prace tzn. na kontynuację prac budowlanych.

19 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości Do obowiązków Wykonawcy należy opracowanie i przedstawienie do zaakceptowania przez inspektora nadzoru inwestorskiego programu zapewnienia jakości (PZJ), w którym przedstawi on zamierzony sposób wykonania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z dokumentacją przetargową, ST. Program zapewnienia jakości winien zawierać: organizację wykonania robót w terminie umownym i sposób prowadzenia robót; organizację ruchu na budowie wraz z oznakowaniem robót; wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne; wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót; system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót; wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań); wykaz maszyn i urządzeń stosowanych na budowie wraz z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne; rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku/rozładunku materiałów, spoiw, lepiszczy, kruszyw itp.; sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót Zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając w to personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji przetargowej i ST. Minimalne wymagania co do zakresu badań i ich częstotliwości są określone w ST. W przypadku, gdy nie zostały one tam określone Inspektor nadzoru inwestorskiego ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Inspektor nadzoru inwestorskiego będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych Wykonawcy w celu ich inspekcji. Inspektor nadzoru będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inspektor nadzoru inwestorskiego natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użytku dopiero wtedy, gdy niedociągnięcia w pracy laboratorium zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inspektor nadzoru inwestorskiego będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Na zlecenie inspektora nadzoru inwestorskiego Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Pojemniki do pobierania próbek będą dostarczane przez Wykonawcę i zatwierdzane przez inspektora nadzoru inwestorskiego. Próbki dostarczone przez Wykonawcę do badań będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez inspektora nadzoru inwestorskiego 6.4. Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez inspektora nadzoru inwestorskiego. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi inspektora nadzoru inwestorskiego o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji inspektora nadzoru inwestorskiego Raporty z badań Wykonawca będzie przekazywać inspektorowi nadzoru inwestorskiego kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości.

20 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 Wyniki badań (kopie) będą przekazywane inspektorowi nadzoru inwestorskiego na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inspektora nadzoru inwestorskiego Dla celów kontroli i zatwierdzenia jakości Inspektor nadzoru inwestorskiego uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródła ich wytwarzania. Do umożliwienia jemu kontroli zapewniona będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inspektor nadzoru inwestorskiego, po uprzedniej weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, będzie oceniać zgodność materiałów i robót z wymaganiami ST na podstawie wyników badań dostarczonych przez Wykonawcę. Inspektor nadzoru inwestorskiego może pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inspektor nadzoru inwestorskiego poleci Wykonawcy lub zleci niezależnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań, albo oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją przetargową i ST. W przypadku gdy przeprowadzone, na plecenie inspektora nadzoru inwestorskiego, powtórne i dodatkowe badania potwierdzą niewiarygodność raportu Wykonawcy, całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę. W przypadku gdy przeprowadzone na polecenie nadzoru inwestorskiego, powtórne i dodatkowe badania wykażą prawidłowość raportu Wykonawcy całkowite koszty badań i pobrania próbek poniesione zostaną przez inspektora nadzoru inwestorskiego Dokumenty budowy Dziennik budowy nie jest wymagany Zgodnie z art. 45 ustawy Prawo budowlane dziennik budowy stanowi urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót i jest wydawany odpłatnie przez właściwy organ. Przed rozpoczęciem robót budowlanych należy dokonać w dzienniku budowy wpisu osób, którym zostało powierzone kierownictwo, nadzór i kontrola techniczna robót budowlanych. Osoby te są obowiązane potwierdzić podpisem przyjęcie powierzonych im funkcji. Do dokonywania wpisów w dzienniku budowy upoważnieni są: 1) inwestor, 2) Inspektor nadzoru inwestorskiego, 3) kierownik robot budowlanych, 4) osoby wykonujące czynności geodezyjne na terenie budowy, 5) pracownicy organów nadzoru budowlanego i innych organów uprawnionych do kontroli przestrzegania przepisów na budowie w ramach dokonywanych czynności kontrolnych. Dziennik budowy znajduje się na stale na terenie budowy lub rozbiórki i jest dostępny dla osób upoważnionych. Dziennik budowy należy przechowywać w sposób zapobiegający uszkodzeniu, kradzieży lub zniszczeniu. Za właściwe prowadzenie dziennika budowy, jego stan oraz właściwe przechowywanie na terenie budowy jest odpowiedzialny kierownik budowy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej strony budowy. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inspektora nadzoru inwestorskiego. Do dziennika budowy należy wpisywać w szczególności: datę przekazania Wykonawcy terenu budowy, datę przekazania przez Zamawiającego dokumentacji przetargowej, uzgodnienie przez inspektora nadzoru inwestorskiego programu zapewnienia jakości i harmonogramów robót, a ponadto: terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, uwagi i polecenia Inspektora nadzoru inwestorskiego, daty zarządzenia wstrzymania robót, z podaniem powodu, zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji przetargowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, dane dotyczące sposobu wykonywania zabezpieczenia robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem kto je przeprowadzał,

21 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedłożone inspektorowi nadzoru inwestorskiego do ustosunkowania się. Decyzje Inspektora nadzoru inwestorskiego wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inspektora nadzoru inwestorskiego do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót Książka obmiarów (rejestr obmiarów) - nie jest wymagana Książka obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się sukcesywnie w jednostkach przyjętych w ST lub w kosztorysie Dokumenty laboratoryjne nie są wymagane Dzienniki laboratoryjne, dokumenty świadczące o dopuszczeniu użytych materiałów i wyrobów budowlanych do obrotu lub udostępnieniu na rynku krajowym bądź do jednostkowego zastosowania, zgodnie z właściwymi przepisami, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie inspektora nadzoru inwestorskiego Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w punktach , następujące dokumenty: a) pozwolenie na budowę nie jest wymagane, b) protokoły przekazania terenu budowy, c) umowy cywilno-prawne z osobami trzecimi, d) protokoły odbioru robót, e) protokoły z narad i ustaleń, f) operaty geodezyjne nie sa wymagane, g) plan bezpieczeństwa i ochrony zdrowia - nie jest wymagany Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora nadzoru inwestorskiego i przedstawiane do wglądu na życzenie Zamawiającego. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady obmiaru robót a) Obmiar robót będzie określać faktyczny zakres robót wykonywanych, zgodnie z dokumentacją przetargową i ST, w jednostkach ustalonych przez Zamawiającego w dokumentach umownych (ST) i przyjętych odpowiednio w kosztorysie. b) Obmiaru robót dokonuje Wykonawca. Wyniki obmiaru będą wpisane do książki obmiarów (rejestru obmiarów). c) Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości robót podanych w kosztorysie ofertowym lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru inwestorskiego na piśmie. d) Obmiar wykonanych robót będzie przeprowadzony z częstotliwością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie. 7.2 Zasady określania ilości robót i materiałów a) Zasady określania ilości robót podane są w odpowiednich specyfikacjach technicznych i KNR-ach, KNNR-ach oraz normach zakładowych. b) Jednostki obmiaru powinny być zgodne z jednostkami określonymi w dokumentacji przetargowej i kosztorysowej Urządzenia i sprzęt pomiarowy a) Do pomiaru używane będą tylko sprawne narzędzia pomiarowe, posiadające czytelną skalę, jednoznacznie określającą wykonany pomiar; b) Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót powinny być zaakceptowane przez inspektora nadzoru inwestorskiego; c) Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących, to Wykonawca będzie posiadał ważne świadectwa legalizacji; Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót.

22 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Czas i sposób przeprowadzania obmiaru a) Obmiar robót zanikających przeprowadza się w czasie ich wykonywania; b) Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem; c) Obmiaru robót wykonanych dokonuje się również przy wystąpieniu dłuższej przerwy w robotach; d) Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia wykonywane będą w sposób zrozumiały i jednoznaczny; e) Obmiary elementów o skomplikowanej powierzchni lub bryle będą uzupełnione odpowiednimi szkicami umieszczonymi w karcie książki obmiarów (rejestrze obmiarów). W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do książki obmiarów, którego wzór zostanie uzgodniony z inspektorem nadzoru inwestorskiego. 8. SPOSÓB ODBIORU ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich ST, roboty podlegają następującym odbiorom: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi ostatecznemu (końcowemu), d) odbiorowi po upływie okresu rękojmi, e) odbiorowi po upływie okresu gwarancji Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości wykonanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego dokonuje Inspektor nadzoru inwestorskiego. Gotowość danej części robót do odbioru zgłasza wykonawca na piśmie i jednoczesnym powiadomieniem inspektora nadzoru inwestorskiego. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia i powiadomienia o tym fakcie inspektora nadzoru inwestorskiego. Jakość i ilość robót ulegających zakryciu ocenia Inspektor nadzoru inwestorskiego na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją przetargową, ST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje komisja w obecności inspektora nadzoru inwestorskiego i Wykonawcy. Komisja jest powoływana przez Zamawiającego. 8.4.Odbiór robót ostateczny (końcowy) Zasady odbioru ostatecznego (końcowego) robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu oraz jakości wykonanych robót. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę na piśmie. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez inspektora nadzoru inwestorskiego zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru inwestorskiego i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją przetargową i ST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu oraz odbiorów częściowych, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w poszczególnych elementach konstrukcyjnych i wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją przetargową i ST z uwzględnieniem tolerancji co nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja oceni pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy.

23 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie Dokumenty do odbioru ostatecznego (końcowego) Podstawowym dokumentem jest protokół odbioru ostatecznego robót, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1. Dokumentację powykonawczą tj. dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonania robót oraz geodezyjnymi pomiarami powykonawczymi; 2. Specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne); 3. Protokoły odbiorów robót ulegających zakryciu i zanikających; 4. Protokoły odbiorów częściowych; 5. Recepty i ustalenia technologiczne; 6. Dzienniki budowy i książki obmiarów (rejestr obmiaru); 7. Wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodne z ST i programem zapewnienia jakości (PZJ); 8. Dokumenty świadczące o dopuszczeniu użytych materiałów i wyrobów budowlanych do obrotu lub udostępnieniu na rynku krajowym bądź do jednostkowego zastosowania, zgodnie z właściwymi przepisami; 9. Karty techniczne lub instrukcje producentów odnoszące się do zastosowanych materiałów (wyrobów); 10. Wykaz wbudowanych urządzeń i przekazywanych instrukcji obsługi; 11. Wykaz przekazywanych kluczy; 12. Rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń; 13. Geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu; 14. Kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej; 15. Oświadczenia osób funkcyjnych na budowie wymagane Prawem Budowlanym; 16. Inne dokumenty wymagane przez Zamawiającego. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli Zamawiającego i Wykonawcy. a) Protokół powinien zawierać: ustalenia podjęte w trakcie prac komisji, ocenę wyników badań, wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, stwierdzenie zgodności lub niezgodności wykonania robót z zamówieniem. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy Zamawiającym a Wykonawcą Odbiór po upływie okresu rękojmi lub gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu wykonanych robót będących przedmiotem zamówienia po użytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4. Odbiór ostateczny (końcowy) robót. Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej a negatywny do dokonania potrąceń wynikających z obniżonej jakości robót. Przed upływem okresu gwarancyjnego zamawiający powinien zgłosić wykonawcy wszystkie zauważone wady w wykonanych robotach budowlanych. 9. PODSTAWA ROZLICZENIA ROBÓT 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną przez Zamawiającego w dokumentach umownych i przyjęta odpowiednio w danej pozycji kosztorysu ofertowego Dla robót wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych (ofercie) Cena jednostkowa pozycji kosztorysowej lub wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w ST i w dokumentacji przetargowej.

24 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Ceny jednostkowe lub wynagrodzenie ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami (z kosztami pośrednimi, narzutami zysku, dodatkowymi za pracę w godzinach nadliczbowych, w dniach wolnych od pracy itp.); wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy; koszty zmniejszenia wartości robót rozbiórkowych z tytułu odzysku materiałów rozbiórkowych przechodzących na własność Wykonawcy; koszty utylizacji materiałów rozbiórkowych zgodnie z prawem ochrony środowiska; wartość pracy sprzętu wraz z towarzyszącymi kosztami jednorazowymi (sprowadzenie sprzętu na teren budowy, montażem i demontażem, usunięciem po zakończeniu robót); wykonanie wszystkich robót tymczasowych niezbędnych do wykonania robót podstawowych; koszty pośrednie, w skład których wchodzą koszty takie jak: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, wydatki dotyczące bhp; usługi obce na rzecz budowy; opłaty za dzierżawę placów i bocznic; ekspertyzy dotyczące wykonanych robót, ubezpieczenia oraz koszty zarządu przedsiębiorstwa Wykonawcy; zastosowanie materiałów pomocniczych koniecznych do prawidłowego wykonania robót lub wynikających z przyjętej technologii robót; koszty wykonania, utrzymania oraz późniejszej rozbiórki dróg technologicznych; stosowanie się do PZJ; inne utrudnienia spowodowane czynnikami zewnętrznymi; koszty pobierania i badań próbek; przygotowanie i dostarczenie szczegółowych rysunków roboczych / wykonawczych; zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w okresie realizacji robót i w okresie gwarancyjnym; wszelkie koszty związane z uzgodnieniami, nadzorami i odbiorami przebudowywanych linii/sieci przez właścicieli sieci; koszty wykonania przekopów kontrolnych pod nadzorem właściciela sieci; koszty wyłączeń i przełączeń oraz niedostarczenia mediów; wykonanie układów przejściowych na czas budowy; przeprowadzenie pomiarów, badań i odbiorów zgodnie z wymaganiami ST; uporządkowanie miejsc prowadzonych robót i wywiezienie zbędnych materiałów Wykonawcy na składowisko Wykonawcy; podatki obliczone zgodnie z obowiązującymi przepisami ale z wyłączeniem podatku VAT Objazdy, dojazdy i przejazdy oraz organizacja ruchu Wykonawca robót: a. opracuje dokumentację projektową budowy dróg objazdowych oraz organizacji ruchu na czas prowadzenia robót, b. uzgodni projekt organizacji ruchu z Inspektorem nadzoru inwestorskiego i odpowiednimi instytucjami oraz uzyska zatwierdzenie w organie zarządzającym ruchem publicznym, c. przekaże kopię zatwierdzanego projektu Inspektorowi nadzoru inwestorskiego oraz zainteresowanym zarządcom dróg Koszty budowy objazdów i organizacji ruchu obejmują: a) opracowanie i uzgodnienie dokumentacji przetargowej objazdów i organizacji ruchu, b) wybudowanie, zgodnie z uzgodnioną dokumentacją, objazdów i dróg dojazdowych, c) ustawienie oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, d) opłaty / dzierżawy terenu zajętego przez objazdy, e) tymczasową przebudowę urządzeń obcych, jeżeli taka będzie wymagana dla wdrożenia organizacji ruchu Koszty utrzymania objazdów, dojazdów i organizacji ruchu obejmują: a) oczyszczanie jezdni, przestawienia, przykrycia i usunięcia tymczasowych oznakowań pionowych i poziomych, barier i świateł, b) utrzymania płynności ruchu publicznego, c) naprawę i remont dróg objazdowych Koszty likwidacji objazdów, dojazdów i organizacji ruchu obejmują: a) usunięcie wbudowanych materiałów i oznakowania, b) demontaż nawierzchni z elementów prefabrykowanych, demontaż przepustów, mostków itp. na objazdach po zakończeniu robót, c) doprowadzenie terenu pod objazdami do stanu pierwotnego Koszty budowy, oznakowania i organizacji ruchu ponosi: Wykonawca robót w ramach cen jednostkowych robót zamówionych,

25 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST Rozpoznanie terenu pod względem obecności niewypałów, niewybuchów i innych przedmiotów wybuchowych Koszt rozpoznania terenu obejmuje: a) przeprowadzenie badań terenu na obecność niewybuchów, niewypałów oraz innych przedmiotów niebezpiecznych, b) opracowanie ekspertyzy i opinii saperskiej, c) zabezpieczenie miejsc znalezisk, d) likwidacja materiałów i przedmiotów niebezpiecznych. Koszt tych robót ponosi Zamawiający Koszty dodatkowe Dla wykonania robót zamówionych przy zabezpieczeniu ciągłości funkcjonowania sieci uzbrojenia terenu i instalacji na terenie objętym robotami może zaistnieć konieczność wykonania tymczasowych połączeń tych sieci i instalacji tymczasowych w uzgodnieniu z użytkownikami sieci. Koszt wykonania sieci i instalacji tymczasowych oraz koszt wyłączenia sieci z eksploatacji wraz z ewentualnym odszkodowaniem dla właściciela sieci przewidzieć w cenie jednostkowej wykonania sieci i instalacji docelowych. 10. DOKUMENTY ODNIESIENIA Ustawy Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 290). Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (tekst jednolity Dz. U. 2015, poz. 2164). Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 1570). Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 655). Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 191). Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (tekst jednolity Dz. U. z 2015 r. Nr 0, poz. 1125). Ustawa z dnia 15 grudnia 2000 r. o samorządach zawodowych architektów oraz inżynierów budownictwa (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 1725). Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 672). Ustawa z dnia 18 kwietnia 2001 r. Prawo wodne (tekst jednolity Dz. U. z 2015 r. poz. 469). Ustawa z dnia 10 kwietnia 2003 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (tekst jednolity Dz. U. z 2015 r. poz. 2031). Ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (tekst jednolity Dz. U. z 2017 r. poz. 128). Ustawa z dnia 21 marca 1985 r. o drogach publicznych (tekst jednolity Dz. U z 2015 r., poz. 460) Rozporządzenia Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity Dz. U. z 2013 r. Nr 0, poz. 1129). Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. Nr 0, poz. 462 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953, z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz. U. z 2015 r. Nr 0, poz. 1422). Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie krajowych ocen technicznych (Dz. U. z 2016 r. poz. 1968) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r. Nr 120, poz. 1126). Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 1997 r. Nr 129 poz. 844 tekst jednolity Dz. U. z 2003 r. Nr 169, poz. 1650). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 47, poz. 401). Rozporządzenie Ministra Komunikacji oraz Administracji, Gospodarki Terenowej i Ochrony Środowiska z dnia 10 lutego 1977 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych (Dz. U. z 1977 r. Nr 7, poz. 30). Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r. w sprawie rodzaju I zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz. U. z 1995 r. Nr 25, poz. 133).

26 FIRMA BUDOWLANO REMONTOWA ZENON ZEDAS ST 0.0 Rozporządzenie Ministra Kultury i Dziedzictwa Narodowego z dnia 14 października 2015 r. w sprawie prowadzenia prac konserwatorskich, restauratorskich, robót budowlanych, badań konserwatorskich, badań architektonicznych i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych i poszukiwań zabytków (Dz. U. z 2015 r. poz. 1789). Rozporządzenie Ministra Środowiska z dnia 9 grudnia 2014 r. w sprawie katalogu odpadów (Dz. U. z 2014 r. poz. 1923). Rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (CPV). Rozporządzenie Komisji (WE) nr 213/2008 z dnia 28 listopada 2007 r. zmieniające rozporządzenie (WE) nr 2195/2003 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) oraz dyrektywy 2004/17/WE i 2004/18/WE Parlamentu Europejskiego i Rady dotyczące procedur udzielania zamówień publicznych w zakresie zmiany CPV. Rozporządzenie Parlamentu Europejskiego I Rady (UE) NR 305/2011 z dnia 9 marca 2011 r. ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylające dyrektywę Rady 89/106/EWG Normy PN-ISO Budynki i budowle Terminologia cz. 1: Terminy ogólne. PN-ISO Budownictwo Terminologia, Terminy stosowane w umowach. PN-IEC Międzynarodowy słownik terminologiczny elektryki. Część 826: Instalacje elektryczne Inne dokumenty i instrukcje Warunki techniczne wykonania i odbioru robót budowlanych. Poradnik projektanta, kierownika budowy i inspektora nadzoru. Praca zbiorowa, Verlag Dashofer, Warszawa 2015 r. Warunki techniczne wykonania i odbioru robót budowlano-montażowych, (tom I, II, III, IV, V) Arkady, Warszawa Warunki techniczne wykonania i odbioru robót budowlanych. Instytut Techniki Budowlanej, Warszawa Warunki techniczne, COBRTI INSTAL, wydane przez Centralny Ośrodek Badawczo-Rozwojowy Techniki instalacyjnej INSTAL: Warunki techniczne wykonania i odbioru sieci wodociągowych, Warszawa 2001, Zeszyt 3, Warunki techniczne wykonanie i odbioru sieci ciepłowniczych z rur i elementów preizolowanych, Warszawa 2002, Zeszyt 4, Warunki techniczne wykonanie i odbioru sieci kanalizacyjnych, Warszawa 2003, Zeszyt 9, Warunki techniczne wykonanie i odbioru instalacji wentylacyjnych, Warszawa 2002, Zeszyt 5, Warunki techniczne wykonanie i odbioru instalacji ogrzewczych, Warszawa 2003, Zeszyt 6, Warunki techniczne wykonanie i odbioru instalacji wodociągowych, Warszawa 2003, Zeszyt 7, Warunki techniczne wykonanie i odbioru węzłów ciepłowniczych, Warszawa 2003, Zeszyt 8, Warunki techniczne wykonanie i odbioru instalacji kanalizacyjnych, Warszawa 2006, Zeszyt 12.

27 ST 0.1 OŚRODEK SZKOLENIA PAŃSTWOWEJ INSPEKCJI PRACY ul. Kopernika Wrocław SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ROBOTY ROZBIÓRKOWE (Kod CPV ) Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU PRZY ul. KOPERNIKA 9 WE WROCŁAWIU WROCŁAW 2019

28 SPIS TREŚCI ST CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody autora zabronione.

29 ST WSTĘP 1.1. Przedmiot ST Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót rozbiórkowych 1.3. Zakres stosowania ST Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót rozbiórkowych na obiekcie: - rozebranie ścian i ścianek działowych przewidzianych w przebudowie pomieszczeń; - demontaż ustalonej istniejącej stolarki wewnętrznej; - zerwanie posadzki z płytek wraz z warstwami podposadzkowymi; - usunięcie gruzu z pomieszczeń; - przebicia otworów na przejścia mediów; - wywiezienie gruzu do 15 km; 1.4. Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót rozbiórkowych w czasie realizacji wymienionego powyżej Roboty rozbiórkowe należy wykonywać: - sposobem ręcznym, przy użyciu klinów, młotów, drągów stalowych i oskardów lub mechanicznie przy pomocy młotów pneumatycznych, oraz pił do ciecia betonu. Wyszczególnienie czynności: przygotowanie stanowiska roboczego, wewnętrzny transport poziomy i pionowy na potrzebne odległości w poziomie i na potrzebną wysokość, narzędzi i wszelkiego drobnego sprzętu pomocniczego, segregowanie, sortowanie i układanie materiałów i urządzeń uzyskanych z rozbiórki elementów budynku (budowli) oraz materiałów rusztowaniowych, pomostów, stemplowań itp. w obrębie strefy obiektu rozbieranego, obsługiwanie sprzętu nieposiadającego etatowej obsługi, utrzymywanie w stanie przejezdnym dróg dojazdowych dla pojazdów samochodowych w celu wywiezienia ze strefy przy obiektowej gruzu i materiałów uzyskanych z rozbiórki, rusztowań, stemplowań itp., utrzymanie w porządku stanowiska roboczego, wykonanie czynności związanych z likwidacja stanowiska roboczego, wykonanie niezbędnych zabezpieczeń bhp na stanowisku roboczym oraz wokół bezpośredniej strefy przyobiektowej, wywóz gruzu na wysypisko a materiały zakwalifikowane do utylizacji do miejsca utylizacji; uprzątniecie placu (strefy) budowy (rozbiórki) Określenia podstawowe Roboty rozbiórkowe dla obiektów budowlanych określa dokumentacja, która powinna zawierać: rzuty i przekroje obiektów, plan sytuacyjno-wysokościowy, nachylenie skarp stałych i roboczych przy wykonywaniu rozbiórek w wykopach sposób zabezpieczenia i odwodnienia wykopów, w których wykonywane są rozbiórki, wyniki techniczne badan podłoża gruntowego, szczegółowe warunki techniczne wykonania robót (np. wymagane zagoszczenie zasypki, nasypu po wykonaniu rozbiórek itp.). Pozostałe określenia podstawowe i definicje wynikające z polskich norm, przepisów i literatury technicznej.

30 1.6. Ogólne wymagania dotyczące robót ST 0.1 Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją przetargową, ST i poleceniami Inspektora nadzoru. Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacje i współrzędne punktów głównych obiektu oraz reperów, i komplet ST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt. Dokumentacja przetargowa Dokumentacja przetargowa będzie zawierać rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentacje Zgodność robót z dokumentacją przetargową i ST Dokumentacja przetargowa, ST oraz dodatkowe dokumenty przekazane przez Inspektora nadzoru Wykonawcy stanowią część umowy, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy, tak jakby zawarte byty w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Ogólnych warunkach umowy. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora nadzoru, który dokona odpowiednich zmian i poprawek. W przypadku rozbieżności, opis wymiarów ważniejszy jest od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacja przetargową i ST. Dane określone w dokumentacji i w ST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli musza być jednorodne i wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją przetargową lub ST i wpłynie to na niezadowalająca jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a roboty rozebrane i wykonane ponownie na koszt Wykonawcy. Zabezpieczenie terenu budowy W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające takie jak: zapory, światła ostrzegawcze, sygnały itp., zapewniając w ten sposób bezpieczeństwo pojazdów i pieszych. Wykonawca zapewni stale warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowna. Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy Wykonawca będzie: a) utrzymywać teren budowy i wykopy w stanie bez wody stojącej, b) podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, będzie miał szczególny wzgląd na: 1) lokalizacje baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, 2) środki ostrożności i zabezpieczenia przed: 3) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, 4) zanieczyszczeniem powietrza pyłami i gazami, 5) możliwością powstania pożaru. Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej.

31 ST 0.1 Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwą czasową dla wszelkiego rodzaju robót, które mają być wykonane w zakresie przełożenia instalacji i urządzeń podziemnych na terenie budowy i powiadomić Inspektora nadzoru i władze lokalne o zamiarze rozpoczęcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowane władze oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. Ograniczenie obciążeń osi pojazdów Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów i gruntu, wyposażenia na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz co do przewozu nietypowych wagowo ładunków. Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednia odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wyplenieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej. Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty zakończenia robót (do wydania potwierdzenia ich zakończenia przez Inspektora nadzoru). Wykonawca będzie utrzymywać roboty w niezmienionym stanie do czasu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inspektora nadzoru powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia. Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszelkie przepisy wydane przez organa administracji państwowej i lokalnej oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. 2. MATERIALY OGÓLNE WYMAGANIA 2.1 Źródła uzyskania materiałów - odzysk z rozbiórek nie występuje Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania materiałów i odpowiednie świadectwa badan laboratoryjnych oraz próbki do zatwierdzenia przez Inspektora nadzoru. Wykonawca zobowiązany jest do prowadzenia badan w celu udokumentowania, że materiały uzyskane z dopuszczalnego źródła w sposób ciągły spełniają wymagania ST w czasie postępu robót. Uzyskany z rozbiórek gruz będzie formowany w hałdy i sukcesywnie wywożony na wysypisko lub przy użyciu stosownego sprzętu - do utylizacji.

32 ST Przechowywanie i składowanie materiałów pomocniczych do rozbiórek Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoja jakość i właściwość do robót i były dostępne do kontroli przez Inspektora nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę. Powyższe dotyczy głównie drewna usługowego na stemple i zabezpieczenia podczas rozbiórek. 2.3 Zasady postępowania z gruzem Gruz uzyskany przy wykonywaniu rozbiórek może być przez Wykonawcę spryzmowany a następnie sukcesywnie zgodnie z planem organizacji robót wywożony na wysypisko i do utylizacji odpadów - na odległość do 15 km. Gruz i materiały z rozbiórek mogę być za zgoda Inspektora nadzoru czasowo pozostawione na terenie budowy, w przypadku przymarznięcia lub nadmiernej wilgotności. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z oferta Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inspektora nadzoru, w przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inspektora nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji przetargowej, ST i wskazaniach Inspektora nadzoru w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam, gdzie jest to wymagane przepisami. Przewiduje się możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inspektora nadzoru o swoim zamiarze wyboru i uzyska jego akceptacje przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inspektora nie może być później zmieniany bez jego zgody Sprzęt do robót rozbiórkowych Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inspektora nadzoru zdyskwalifikowane i nie dopuszczone do robót. Wykonawca przystępujący do wykonania robót rozbiórkowych obiektów kubaturowych powinien wykazać się możliwością korzystania z następującego sprzętu do: rozbiórek (młoty pneumatyczne, koparki, ładowarki, wiertarki mechaniczne itp.), przemieszczania gruzu (spycharki,), transportu gruzu (samochody wywrotki, samochody skrzyniowe, itp.), rozbiórek ręcznych (łomy kilofy, oskardy, łopaty, szufle, wiadra, taczki, piły do metalu i drewna, wciągarki ręczne lub elektryczne,) rozbiórek mechanicznych, młoty pneumatyczne, Bosch, Hilti, piły do ciecia betonu 4.TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i bezpieczeństwa przewożonych materiałów(gruzu). Liczba środków transportu będzie zapewniana przez prowadzenie robót zgodnie z zasadami określonymi w dokumentacji przetargowej, ST i wskazaniach Inspektora nadzoru w terminie przewidzianym w umowie. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom dopuszczalnych obciążeń na osie mogą być dopuszczone przez Inspektora nadzoru pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy.

33 ST Transport gruzu Wybór środków transportowych oraz metod transportu powinien być dostosowany do kategorii gruzu(materiału), jego objętości, technologii odspajania i załadunku oraz odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do przewozu gruntu na wysypisko i do utylizacji na odl. do 15 km. Pozostawia się wykonawcy możliwość wariantowego określenia środków transportu gruzu oraz załadunku i wyładunku w miejscu utylizacji. Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawa roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odleglejsze nie zostały wcześniej zaakceptowane na piśmie przez Inspektora nadzoru. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umowa oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją przetargową, bądź wymaganiami ST, PZJ, organizacji robót oraz poleceniami Inspektora nadzoru. Wykonawca przed przystąpieniem do robót na danym odcinku sporządzi w ramach ceny za roboty przygotowawcze, dokumentacje fotograficzna obiektów w pasie robót z adresem obiektu i krótkim opisem stanu technicznego ze szczegółowym uwzględnieniem istniejących uszkodzeń i pęknięć Prace pomiarowe Obsługa geodezyjna robót rozbiórkowych należy do obowiązków Wykonawcy. Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami Głównego Urzędu Geodezji i Kartografii (GUGiK) (od 1 do 7). Przed przystąpieniem do robót Wykonawca powinien przejąć od Zamawiającego dane zawierające lokalizacje i współrzędne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiającego Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji przetargowej lub przekazanymi na piśmie przez Inspektora nadzoru. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, jeśli wymagać tego będzie Inspektor nadzoru, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inspektora nadzoru nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Wszystkie roboty, które bazuję na pomiarach Wykonawcy, nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy musza być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót nalezą do obowiązków Wykonawcy. Wykonanie robót rozbiórkowych Roboty rozbiórkowe obejmują rozbiórkę i usuniecie z terenu budowy wszystkich elementów wymienionych w pkt 1.2. Roboty rozbiórkowe można wykonywać mechanicznie lub ręcznie w sposób określony w specyfikacjach technicznych lub przez Inżyniera. O ile uzyskane elementy nie staja się własnością Wykonawcy powinien on przewieźć je na miejsce określone w specyfikacjach technicznych lub wskazane przez Inżyniera. Elementy i materiały, które zgodnie z specyfikacja techniczna staja się własnością Wykonawcy powinny być usunięte z terenu budowy. W cenie za wykonanie robót rozbiórkowych Wykonawca winien uwzględnić opląty za składowanie materiałów z rozbiórki. Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji przetargowej i w ST, a także w normach i wytycznych.

34 ST 0.1 Przy podejmowaniu decyzji Inspektor nadzoru uwzględni wyniki badan materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badan naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inspektora nadzoru będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca Dokładność wyznaczenia i wykonania rozbiórek Kontury robót rozbiórkowych ulegające późniejszemu zanikowi należy wyznaczyć przed przystąpieniem do wykonywania robót rozbiórkowych. Przy wykonywaniu rozbiórek zasadnicze linie i krawędzie powinny być wytyczone w terenie Wytyczenie zasadniczych linii powinno być sprawdzane przez nadzór techniczny Inwestora. Różnice w stosunku do przetargowanych wymiarów rodzajów robót rozbiórkowych powinna mieścić się w przedziale [+1 cm i 3 cm] 6. KONTROLA JAKOSCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Program zapewnienia jakości Do obowiązków Wykonawcy należy opracowanie i przedstawienie do aprobaty Inspektora nadzoru programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z dokumentacją przetargową, ST oraz poleceniami i ustaleniami przekazanymi przez Inspektora nadzoru. Program zapewnienia jakości będzie zawierać: a) część ogólna opisująca: organizacje wykonania robót, w tym terminie i sposób prowadzenia robót, organizacje ruchu na budowie wraz z oznakowaniem robót, bhp, wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badan), sposób oraz formę gromadzenia wyników badan laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inspektorowi nadzoru, b) część szczegółowa opisująca dla każdego asortymentu robót: wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony ładunków przed utrata ich właściwości w czasie transportu, sposób i procedurę pomiarów i badan (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, - sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom. Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć zalodzona jakość robót. Inspektor nadzoru sprawdza kompletność dokonania rozbiórki i sprawdza czy nie występuje zagrożenie spowodowane przez roboty rozbiórkowe na miejscu rozbiórki. Certyfikaty i deklaracje Inspektor nadzoru może dopuścić do użycia tylko te materiały (z rozbiórki), które posiadają: zgodność z Polska Normą a w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacja określoną w pkt. 1, i które spełniają wymogi ST. i każda ich partia dostarczona do robót będzie posiadać określone w sposób jednoznaczny jej cechy. 6.2 Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały, nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inspektora nadzoru Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt.

35 ST 0.1 Na pisemne wystąpienie Wykonawcy, Inspektor nadzoru może uznać wadę za nie mająca zasadniczego wpływu na jakość robót i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacja przetargowa i ST, w jednostkach ustalonych w kosztorysie. Ilości poszczególnych elementów robót ustala się według rzeczywistych wymiarów pomierzonych w naturze przed rozpoczęciem robót rozbiórkowych, w jednostkach miary zgodnych z przedmiarem robót. 7.2 Zasady określania ilości robót do rozbiórek Obmiar robót w zależności od rodzaju rozbieranego elementu określa się jako: a) Objętość lub powierzchnie elementów o zmiennych wymiarach (szerokość, wysokość, grubość) oblicza się według wymiarów średnich. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości podanych w kosztorysie ofertowym lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymagana do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inspektora nadzoru. W przypadkach technicznie uzasadnionych, gdy ilości robót rozbiórkowych obliczenie wg obmiaru nie jest możliwe, należy jak ilość obliczać wg obmiaru na środkach transportowych z uwzględnieniem współczynnika spulchnienia Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach, zgodnie z wymaganiami ST. (dotyczy rozbiórek elementów stalowych) 7.3 Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora nadzoru. Urządzenia i sprzęt pomiarowy zostanę dostarczone przez Wykonawcę. jeżeli uradzenia te lub sprzęt wymagają badan atestujących, to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót. 7.4 Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi w karcie książki obmiarów. W razie braku miejsca, szkice mogą być dołączone w formie oddzielnego załącznika do książki obmiarów, którego wzór zostanie uzgodniony z Inspektorem nadzoru. 8. ODBIÓR ROBÓT 8.1 Rodzaje odbiorów robót W zależności od ustaleń odpowiednich ST, roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu. 8.2 Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor nadzoru lub komisja powołana przez Zamawiającego. Gotowość danej części robót do odbioru zgłasza Wykonawca na piśmie i jednoczesnym powiadomieniem Inspektora nadzoru. Odbiór będzie przeprowadzony

36 ST 0.1 niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia na piśmie i powiadomienia o tym fakcie Inspektora nadzoru. Jakość i ilość robót ulegających zakryciu ocenia Inspektor nadzoru na podstawie dokumentów zawierających komplet wyników badan laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacja przetargowa, ST i uprzednimi ustaleniami. 8.3 Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad, jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektor nadzoru. 8.4 Odbiór ostateczny robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inspektora nadzoru. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów odbiorowych. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badan i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacja przetargowa i ST. W toku odbioru ostatecznego robót, komisja zapozna się z realizacja ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku stwierdzenia przez komisje, ze jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacja przetargowa i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potraceń, oceniając pomniejszona wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy. 8.5 Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4. Odbiór ostateczny robót. 9. PODSTAWA PŁATNOSCI 9.1 Ustalenia ogólne Podstawa płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarowa ustalona dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawa płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Ustala się, że jednostka rozliczeniowa jest dla: - wykucia [szt.] lub [m2] - rozbiórki powierzchniowe [ m2 ] - elementy betonowe [m3] - stolarka [m2] lub [szt] - wywozu gruzu, załadunek, rozładunek [m3], Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w ST i w dokumentacji przetargowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: - robociznę bezpośrednia wraz z towarzyszącymi kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, - wartość pracy sprzętu wraz z towarzyszącymi kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko. - koszty związane z organizacją ruchu

37 ST Organizacja ruchu Koszty związane z organizacja ruchu obejmują: a) opracowanie oraz uzgodnienie z Inspektorem nadzoru i odpowiednimi instytucjami, projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inspektorowi nadzoru i wprowadzeniem dalszych zmian i uzgodnień wynikających z postępu robót, b) ustawienie tymczasowego oznakowania i oświetlenia, zgodnie z wymaganiami bezpieczeństwa ruchu, c) opłaty/dzierżawy terenu, d) przygotowanie terenu, e) konstrukcje tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, f) tymczasową przebudowę urządzeń obcych. Koszt utrzymania organizacji ruchu: a) oczyszczanie, przestawienie, przykrycie i usuniecie tymczasowych oznakowań pionowych, poziomych, barier i świateł. Koszt uruchomienia i likwidacji dotyczących organizacji ruchu obejmuje: a) usuniecie wbudowanych materiałów i oznakowania, b) doprowadzenie terenu do stanu pierwotnego, c) koszty związane z organizacja ruchu publicznego. 10. PRZEPISY ZWIĄZANE [1] Ustawa z dnia 7 lipca 1994 r. Prawo budowlane jednolity tekst Dz. U. z 2006 r. Nr 156, poz. 1118z pózn. zm.). [2] Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108 poz. 953). [3] Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 48 poz. 401). [4]Szczegółowe przepisy z zakresu warunków BHP przy robotach rozbiórkowych - Rozp. Min. Bud. i Przem. Mat.Bud. z dnia 28 marca1972r. -Dz,U.Nr 13 poz.93z późniejszymi zmianami

38 ST 0.2 OŚRODEK SZKOLENIA PAŃSTWOWEJ INSPEKCJI PRACY ul. Kopernika Wrocław SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TYNKOWANIE (Kod CPV ) WYKONANIE TYNKÓW POCIENIONYCH WEWNĘTRZNYCH I ZEWNĘTRZNYCH (Kod CPV ) Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU PRZY ul. KOPERNIKA 9 WE WROCŁAWIU WROCŁAW 2019

39 ST 0.2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody wydawcy zabronione.

40 ST CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru tynków pocienionych wewnętrznych i zewnętrznych Zakres stosowania ST Standardowa specyfikacja techniczna (ST) stanowi podstawę opracowania specyfikacji technicznej (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł Przedmiot i zakres robót objętych ST Specyfikacja dotyczy wszystkich czynności mających na celu wykonanie wewnętrznych i zewnętrznych tynków pocienionych z fabrycznie przygotowanych mieszanek tynkarskich. Przedmiotem opracowania jest określenie wymagań odnośnie właściwości materiałów, wymagań w zakresie przygotowania podłoży i sposobów ich oceny, wymagań dotyczących wykonania tynków pocienionych a także ich odbiorów. Specyfikacja nie obejmuje wymagań dotyczących wykonania tynków zwykłych, podkładów z tynków zwykłych, tynków szlachetnych, specjalnych (np. akustycznych, przeciwpożarowych), renowacyjnych, stiuków, tynków sgrafitto i suchych tynków. Wymagania dla tynków zwykłych określono w specyfikacji technicznej Tynkowanie. Kod Wykonanie tynków zwykłych wewnętrznych i zewnętrznych. Kod Określenia podstawowe, definicje Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Kod CPV , pkt 1.7. Podłoże powierzchnia elementu konstrukcyjnego lub podkład, na który nakłada się wyprawę. Podkład warstwa ochronna lub wyrównująca nałożona na powierzchnię elementu budowlanego. Wyprawa stwardniała warstwa masy tynkarskiej nałożona na podłożu. Wyprawa pocieniona warstwa wyprawy o grubości od 1 do 3 mm nałożona na podłoże. Tynk pocieniony nanoszona ręcznie lub mechanicznie wyprawa jedno- lub wielowarstwowa (dwu- lub trzywarstwowa) o łącznej grubości nie przekraczającej 8 mm, stanowiąca powłokę wyrównawczą, ochronną i dekoracyjną. Sucha mieszanka tynkarska mieszanina spoiw mineralnych, wypełniaczy, domieszek lub dodatków modyfikujących, ewentualnie pigmentów, przygotowana fabrycznie lub na placu budowy. Masa tynkarska masa otrzymana przez zarobienie wodą lub specjalną substancją suchej mieszanki tynkarskiej. Pigment naturalna lub sztuczna substancja barwna bądź barwiąca, która nadaje kolor masie tynkarskiej. Okres przydatności mieszanki okres, w którym sucha mieszanka tynkarska przechowywana w opakowaniu fabrycznym spełnia wymagania odpowiednio do rodzaju mieszanki Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją przetargową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja robót tynkowych Dokumentację robót tynkowych stanowią: dokumentacja przetargowa lub dostarczony przez Zamawiającego opis robót tynkarskich, specyfikacje techniczne wykonania i odbioru robót, dokumenty dotyczące materiałów przeznaczonych do robót potwierdzające ich dopuszczenie do stosowania w budownictwie lub udostępnienie na rynku krajowym bądź do jednostkowego zastosowania oraz ich zaakceptowanie przez Inspektora Nadzoru, karty techniczne wyrobów, zalecenia producentów dotyczące stosowania wyrobów itp.,

41 ST 0.2 protokoły odbiorów częściowych, końcowych i robót zanikających, z załączonymi protokołami z badań kontrolnych, dokumentacja powykonawcza, jeśli jest sporządzana Nazwy i kody: Grupy robót, klasy robót lub kategorie robót remont starych budynków CVP tynkowanie CVP WYMAGANIA DOTYCZĄCE MATERIAŁÓW 2.1. Wymagania ogólne Ogólne wymagania dotyczące właściwości materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne Kod CPV , pkt 2 Materiały stosowane do wykonania tynków pocienionych powinny mieć: oznakowanie znakiem CE co oznacza, że dokonano oceny ich zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru Polskich Norm lub z europejską oceną techniczną, albo oznakowanie znakiem budowlanym, co oznacza że są to wyroby nieobjęte normą zharmonizowaną dla której zakończył się okres koegzystencji i dla których nie została wydana europejska ocena techniczna, a dokonano oceny zgodności z Polską Normą lub aprobatą techniczną (do końca okresu ważności tej aprobaty wydanej do 31 grudnia 2016 r., a później krajową oceną techniczną), bądź uznano za regionalny wyrób budowlany, albo legalne wprowadzenie do obrotu w innym państwie członkowskim Unii Europejskiej lub w państwie członkowskim Europejskiego Porozumienia o Wolnym Handlu (EFTA) stronie umowy o Europejskim Obszarze Gospodarczym oraz w Turcji, o ile wyroby budowlane udostępniane na rynku krajowym są nieobjęte zakresem przedmiotowym zharmonizowanych specyfikacji technicznych, o których mowa w art. 2 pkt 10 rozporządzenia Nr 305/2011, a ich właściwości użytkowe umożliwiają spełnienie podstawowych wymagań przez obiekty budowlane zaprojektowane i budowane w sposób określony w przepisach techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej (wraz z wyrobem budowlanym udostępnianym na rynku krajowym dostarcza się informacje o jego właściwościach użytkowych oznaczonych zgodnie z przepisami państwa, w którym wyrób budowlany został wprowadzony do obrotu, instrukcje stosowania, instrukcje obsługi oraz informacje dotyczące zagrożenia dla zdrowia i bezpieczeństwa, jakie ten wyrób stwarza podczas stosowania i użytkowania), albo dopuszczenie do jednostkowego zastosowania w obiekcie budowlanym, okres przydatności do użycia podany na opakowaniu Główne rodzaje materiałów Wszystkie materiały do wykonania tynków pocienionych powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, europejskich ocenach technicznych, aprobatach technicznych wydanych do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowych ocenach technicznych) Suche mieszanki tynkarskie przygotowane fabrycznie Tynki cienkowarstwowe pod względem składu dzielą się na: tynk mineralny tynk krzemianowy tynk polimerowy tynk silikonowy Tynk mineralny To zestaw, w którym spoiwem jest cement portlandzki. Ma on średnią nasiąkliwość W 24 i relatywnie mały opór dyfuzyjny S d. Od wielu lat stosowany jest jako finiszowa warstwa dociepleń na styropianie i co ważniejsze na wełnie mineralnej. Tynk ten jest mało odkształcalny, ale jego właściwości mechaniczne z czasem się polepszają. Tynk krzemianowy Materiałem wiążącym w tynkach jest potasowe szkło wodne. Ostateczny efekt ich zastawiania zależy od wielu czynników, np. od temperatury, wysycenia powietrza CO 2, szybkości odparowania wody z powierzchni itp. Tynki silikatowe są materiałami o małym oporze dyfuzyjnym. Materiały silikatowe są też silnie nasiąkliwe. Powierzchnie pokryte materiałami silikatowymi nie mają ładunku elektrostatycznego więc nie zatrzymują na swej powierzchni naładowanych cząsteczek brudu. Tynk polimerowy Spoiwem w tych tynkach jest najczęściej dyspergujący polimer, kopolimer akrylowy lub akrylowo-styrenowy, dlatego często używana jest także nazwa tynk akrylowy. Ma on małą nasiąkliwość W 24 i duży opór dyfuzyjny S d. Tynki te stosowane są w technologiach dociepleń opartych na materiałach o dużym oporze dyfuzyjnym (styropiany EPS, XPS, materiały poliuretanowe, fenolowe itp.). Jednak naturalne dla tworzyw polimerowych właściwości elektrostatyczne i poziom ph powodują, że tynk ten jest najbardziej

42 ST 0.2 podatny na efekty intensywnej biodeterioracji. Oznacza to, że najszybciej pojawiają się na nim glonowe przebarwienia i wykwity. Tynk silikonowy Spoiwem w tego typu materiałach są silikony syntetyczne polimery krzemoorganiczne o strukturze siloksanów. Materiał ten charakteryzuje się małą nasiąkliwością W 24 przy średnim oporze dyfuzyjnym S d. Materiał tynku nie ładuje się elektrycznie i posiada silne właściwości hydrofobowe dzięki czemu nie zatrzymuje elektrostatycznie brudu, który jest wymywany w trakcie opadów. Poza wymienionymi wyżej dostępne są również tak zwane tynki hybrydowe na przykład akrylowo-silikonowe lub silikatowo-silikonowe Wapno Suche mieszanki tynkarskie przygotowane fabrycznie Spoiwo stosowane jako materiał wiążący w zaprawach tynkarskich, poprawia jej urabialność, nadaje jej paroprzepuszczalność oraz zwiększa odporność na korozję biologiczną. Wapno stosowane do wykonywania zapraw winno spełniać wymagania norm: PN-EN Wapno budowlane Część 1: Definicje, wymagania i kryteria zgodności, PN-EN Wapno budowlane Część 2: Metody badań oraz PN-EN Wapno budowlane Część 3: Ocena zgodności. Są dwa zasadnicze rodzaje wapna stosowanego w robotach tynkarskich: Wapno hydratyzowane wapno to otrzymuje się w wyniku gaszenia wapna palonego wodą. Głównym jego składnikiem jest wodorotlenek wapnia, a dostępne jest w postaci proszku. Znane jest również pod nazwami wapno suchogaszone i wapno budowlane. Wapno palone wapno to uzyskuje się przez wypalenie kamienia wapiennego lub dolomitu w piecu, w temperaturze powyżej 900 C. Głównym składnikiem wapna palonego jest tlenek wapnia. Sprzedawane jest w postaci kawałkowej (wapno palone w bryłach) oraz mielone (wapno palone mielone). Do zapraw cementowo-wapiennych można stosować zarówno wapno hydratyzowane (suchogaszone) jak gaszone w postaci ciasta wapiennego otrzymanego z wapna palonego (niegaszonego). Ciasto wapienne powinno tworzyć jednolitą i jednobarwną masę, bez grudek niegaszonego wapna i zanieczyszczeń obcych Cement Cement to powszechnie stosowane spoiwo budowlane, składnik większości mieszanek i zapraw budowlanych. Cement otrzymuje się z surowców mineralnych takich jak margiel lub wapń i glina. Surowce te wypala się w piecu cementowym na klinkier, a następnie mieli otrzymany spiek (zwykle z gipsem). Wyróżnia się kilka odmian cementu stosowanych w robotach tynkarskich: Cement portlandzki najczęściej wykorzystywany rodzaj cementu. Cement ten wymaga starannego utrzymywania odpowiedniej wilgotności w okresie dojrzewania. Cement portlandzki wieloskładnikowy przy jego użyciu przygotowuje się m.in. zaprawy murarskie i tynkarskie. Cement ten z dodatkiem wapna jest często wykorzystywany do przygotowywania zapraw. Cement murarski cement o składzie podobnym do cementu portlandzkiego, ale z większą ilością dodatków; stosowany głównie do wyrobu zapraw murarskich i tynkarskich. Cement hutniczy cement ten jest na działanie siarczanów i kwasów humusowych. Cement stosowany do robót tynkarskich winien spełniać wymagania grupy norm PN-EN 196 i PN-EN 197. Do zapraw najczęściej stosuje się cement portlandzki lub cement murarski, który winien spełniać wymagania normy PN-EN 413-1:2011 Cement murarski Część 1: Skład, wymagania i kryteria zgodności. Za zgodą Inspektora nadzoru można stosować cement z dodatkiem żużla lub popiołów lotnych 25 i 35 oraz cement hutniczy 25 pod warunkiem, że temperatura otoczenia w ciągu 7 dni od chwili wbudowania zaprawy nie będzie niższa niż +5 C Piasek Piasek powinien spełniać wymagania normy PN-EN 13139:2003 Kruszywa do zapraw, a w szczególności: nie zawierać domieszek organicznych, mieć frakcje różnych wymiarów, a mianowicie: piasek drobnoziarnisty 0,25-0,5 mm, piasek średnioziarnisty 0,5-1,0 mm, piasek gruboziarnisty 1,0-2,0 mm. Do zaprawy tynkarskiej należy stosować piasek rzeczny lub kopalniany. Do spodnich warstw tynku należy stosować piasek gruboziarnisty odmiany 1, do warstw wierzchnich średnioziarnisty odmiany 2. Natomiast do gładzi piasek powinien być drobnoziarnisty i przechodzić całkowicie przez sito o prześwicie 0,5 mm Gips Gips stosowany do wykonywania tynków winien spełniać normy PN-EN :2009 Spoiwa gipsowe i tynki gipsowe Część 1: Definicje i wymagania. Tynki gipsowe przeznaczone do wykonywania jednowarstwowych tynków wewnątrz pomieszczeń Woda Do przygotowania zapraw i skrapiania podłoża stosować można wodę odpowiadającą wymaganiom normy PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Niedozwolone jest użycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł.

43 ST Warunki przyjęcia na budowę materiałów i wyrobów do robót tynkowych Wyroby do robót tynkowych winny spełniać następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji przetargowej i specyfikacji technicznej, są właściwie oznakowane i opakowane, spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu lub udostępnieniu na rynku krajowym bądź do jednostkowego zastosowania, a w odniesieniu do fabrycznie przygotowanych mieszanek tynkarskich również karty katalogowe wyrobów lub firmowe wytyczne stosowania wyrobów. Niedopuszczalne jest stosowanie do robót tynkowych fabrycznie przygotowanych mieszanek tynkarskich nieznanego pochodzenia lub przeterminowanych. Przyjęcie materiałów i wyrobów na budowę powinno być potwierdzone odpowiednim protokołem Warunki przechowywania materiałów i wyrobów do robót tynkowych Wszystkie wyroby do robót tynkowych pakowane w worki powinny być przechowywane i magazynowane zgodnie z instrukcją producenta. Pomieszczenie magazynowe do przechowywania wyrobów opakowanych powinno być suche i zabezpieczone przed zawilgoceniem. Cement, gips i wapno suchogaszone w workach oraz suche mieszanki tynkarskie i masy tynkarskie przygotowane fabrycznie powinny być przechowywane w oryginalnych, zamkniętych opakowaniach, układanych na paletach lub drewnianej wentylowanej podłodze, w ilości warstw nie większej niż 10. Cement i wapno suchogaszone luzem należy przechowywać w zasobnikach (zbiornikach) do cementu. Kruszywa i piasek do zapraw można przechowywać na składowiskach otwartych, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami lub frakcjami kruszywa oraz nadmiernym zawilgoceniem (np. w specjalnie przygotowanych zasiekach). 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne Kod CPV , pkt Sprzęt do wykonywania robót tynkowych Tynki pocienione należy wykonywać ręcznie lub przy użyciu specjalistycznego sprzętu. Wykonawca jest zobowiązany do używania takiego sprzętu i takich narzędzi, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robót oraz będą przyjazne dla środowiska. Przy doborze sprzętu i narzędzi należy uwzględnić wymagania producenta suchych mieszanek tynkarskich lub mas tynkarskich. Do mechanicznego wykonania zapraw i robót tynkowych należy stosować: mieszarki do zapraw, agregaty tynkarskie, betoniarki wolnospadowe, pompy do zapraw, przenośne zbiorniki na wodę, tynkarskie pistolety natryskowe, zacieraczki do tynków. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1. Ogólne wymagania Wymagania ogólne dotyczące transportu podano w ST Wymagania ogólne Kod CPV , pkt Transport materiałów Wyroby do robót tynkowych mogą być przewożone jednostkami transportu samochodowego, kolejowego, wodnego i innymi. Załadunek i wyładunek wyrobów w opakowaniach, ułożonych na paletach należy prowadzić sprzętem mechanicznym. Załadunek i wyładunek wyrobów w opakowaniach, układanych luzem wykonuje się ręcznie. Ręczny załadunek

44 ST 0.2 zaleca się prowadzić przy maksymalnym wykorzystaniu sprzętu i narzędzi pomocniczych takich jak: chwytaki, wciągniki, wózki. Środki transportu do przewozu wyrobów workowanych powinny umożliwiać zabezpieczenie tych wyrobów przed zawilgoceniem. Cement i wapno suchogaszone luzem należy przewozić cementowozami. Wapno gaszone w postaci ciasta wapiennego można przewozić w skrzyniach lub pojemnikach stalowych. Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Wymagania ogólne Ogólne zasady wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt Warunki przystąpienia do robót Przed przystąpieniem do wykonania robót tynkarskich powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, wykonane podkłady przewidziane w dokumentacji przetargowej i specyfikacji technicznej, osadzone ościeżnice drzwiowe i inne elementy wykończeniowe. Zaleca się przystąpienie do wykonywania tynków po okresie osiadania i skurczów murów, najlepiej po upływie 4-6 miesięcy od zakończenia stanu surowego. Bez specjalnych środków zabezpieczających prace tynkarskie w warunkach zimowych mogą być wykonywane tylko wtedy, gdy temperatura powietrza, materiałów oraz podłoża tynku jest nie niższa niż +5 C pod warunkiem, że w ciągu doby nie nastąpi spadek temperatury poniżej 0 C. W niektórych przypadkach, określonych we wskazówkach producenta mieszanki tynkarskiej, konieczne może stać się zachowanie wyższych temperatur minimalnych. Przy tynkowaniu wewnętrznych powierzchni, które nie posiadają jeszcze zewnętrznej izolacji cieplnej należy zwrócić uwagę na możliwość gwałtownego obniżenia temperatury tynkowanego elementu w warunkach zimowych. Bez specjalnych osłon ograniczających wpływ czynników atmosferycznych tynki pocienione zewnętrzne powinny być wykonywane przy bezwietrznej i bezdeszczowej pogodzie. Wilgotność względna powietrza przy wykonywaniu tynków pocienionych barwionych nie może przekraczać 80%. Przy wykonywaniu wyprawy pocienionej na powierzchni tynku podkładowego należy zachować minimalny czas przerwy technologicznej, dostosowany do warunków pogodowych i lokalnej wentylacji, nie krótszy niż 3 tygodnie, o ile wskazówki producenta mieszanki tynkarskiej nie stanowią inaczej Wymagania dotyczące podłoży pod tynki pocienione Podłożem może być powierzchnia bezpośrednio przeznaczona do otynkowania lub podkład, na który nakłada się wyprawę. Tynki pocienione można wykonywać na podłożach: z betonów zwykłych (w konstrukcjach monolitycznych i prefabrykowanych), z autoklawizowanych betonów komórkowych, z zaprawy cementowej marki M4-M7, z zaprawy cementowo-wapiennej marki M2-M7, z gipsu i płyt kartonowo-gipsowych. Podłoża powinny być równe, mocne, jednorodne, równomiernie chłonące wodę, szorstkie, suche, nie pylące, wolne od wykwitów, bez rys i pęknięć. Powierzchnia ewentualnego tynku podkładowego nie powinna być wygładzona lub zatarta. Nadlewki, nacieki i wystające nierówności podłoża należy skuć lub zeszlifować. Rysy, raki, kawerny i ubytki podłoża należy naprawić zaprawą cementową lub specjalnymi masami naprawczymi, na które wydane są aprobaty techniczne wydane do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowe oceny techniczne. Zabrudzenia powierzchni smarami, olejami, bitumami itp. należy usunąć, zmywając odpowiednimi preparatami odtłuszczającymi albo stosując środki mechaniczne (np. piaskowanie). Jeśli podłoże jest osłabione lub należy wzmocnić je gruntującym preparatem głęboko penetrującym, natomiast w przypadku zbyt wysokiej lub nierównomiernej chłonności zagruntować gruntem dyspersyjnym. Podłoże należy też oczyścić z wszelkich warstw, które mogłyby w jakikolwiek sposób wpłynąć na pogorszenie przyczepności nakładanych zapraw czy mas szpachlowych. Powłoki malarskie (farby olejne, klejowe, emulsyjne, akrylowe itp.) oraz wszelkiego rodzaju luźne elementy również należy usunąć. Wystające lub widoczne nieusuwalne elementy metalowe powinny być zabezpieczone antykorozyjnie. Podłoża z płyt gipsowo-kartonowych powinny mieć zaszpachlowane styki płyt i wkręty mocujące. Podkłady z tynków zwykłych powinny spełniać wymagania odpowiednie do założonej w dokumentacji przetargowej i specyfikacji technicznej odmiany i kategorii tynku podkładowego. Uwzględniając stan podłoża, wskazówki pochodzące od producenta mieszanki tynkarskiej oraz warunki atmosferyczne, w których nakładana będzie wyprawa, konieczne może być wstępne przygotowanie podłoża do

45 ST 0.2 tynkowania, poprzez jego zwilżenie wodą, zagruntowanie bądź zastosowanie środków zwiększających przyczepność tynku do podłoża. Jako środki zwiększające przyczepność tynku do podłoża stosowane są: obrzutka wstępna, zaprawy i szlamy zwiększające przyczepność, substancje płynne tzw. mostki adhezyjne. Dobór ewentualnych działań wstępnego przygotowania podłoża musi być zgodny z zaleceniami producenta mieszanki tynkarskiej oraz wymaganiami dokumentacji przetargowej i specyfikacji technicznej. Zewnętrzne tynki pocienione wykonuje się też jako element ocieplenia na podłożu z materiałów termoizolacyjnych i warstwy siatki z włókna szklanego z zaprawą klejową. Roboty te stanowią przedmiot odrębnej specyfikacji Bezspoinowe systemy ocieplania ścian budynków (Kod CPV ) Wykonanie tynków pocienionych Rodzaj i typ tynku a także wymagania dotyczące mieszanki tynkarskiej winny być określone w dokumentacji przetargowej i specyfikacji technicznej. Tynki pocienione mogą być jedno- lub wielowarstwowe (dwu- lub trzywarstwowe). Ze względu na technikę wykonania i sposób obrobienia powierzchni rozróżnia się następujące typy tynków pocienionych: cyklinowane wykonywane przez przetarcie zatartej warstwy wyprawy po wstępnym jej stwardnieniu (około 24 h) cykliną zębatą o wysokości zębów odpowiadającej wymiarom najgrubszego ziarna, zacierane wykonywane przez zatarcie pacą lub szczotką wyprawy do uzyskania gładkiej powierzchni lub w przypadku mas zawierających okrągłe ziarna, zagłębień w kształcie rowków, natryskowe wykonywane metodą natrysku miotełką, pędzlem, agregatem tynkarskim lub pistoletem tynkarskim, wytłaczane wykonywane przez modelowanie nałożonej warstwy za pomocą rolki. Przy wykonywaniu tynków pocienionych należy bezwzględnie przestrzegać instrukcji producenta mieszanki tynkarskiej w zakresie przygotowania podłoża i masy tynkarskiej, a także warunków nakładania masy tynkarskiej oraz jej pielęgnacji. W przypadku gotowych suchych mieszanek tynków szczególnie ważne jest aby ilość wody i sposób mieszania składników były zgodne z zaleceniami producenta i aby nie dodawać do mieszanki żadnych dodatków, które nie zostały dopuszczone przez jej producenta. Ponadto przy wykonywaniu tynków należy przestrzegać następujących zasad ogólnych: mieszankę tynkarską dobierać tak, by zapewnić zgodność założonej w dokumentacji przetargowej i specyfikacji technicznej grubości tynku i jego poszczególnych warstw (tynki wielowarstwowe) z zaleceniami producenta wybranej mieszanki tynkarskiej, obowiązkowo stosować technikę wykonywania i reżimy technologiczne (np. minimalne przerwy technologiczne) oraz sposób obrobienia tynku zgodne z procedurami wykonawczymi zawartymi we wskazówkach producenta mieszanki tynkarskiej, profile tynkarskie dobierać odpowiednio do ich przyszłej funkcji (profile narożnikowe, stykowe, szczelinowe, dylatacyjne itp.) oraz z uwzględnieniem zgodności materiału z którego wykonany jest profil, z przewidywanym rodzajem tynku, nie dopuszczać do powstania pustych przestrzeni za profilami tynkarskimi np. listwami narożnikowymi, elementy wpuszczane w tynk (np. ramy okienne) osadzać równomiernie na całym obwodzie, w miejscach narażonych na pęknięcia zakładać siatkę, nacięcia tynku ( kontrolowane pęknięcia ) wykonywać przed przystąpieniem do ostatniego etapu wykończenia tynku np. zacierania, wygładzania; na ścianach zewnętrznych nacięcia tynku są niedozwolone należy stosować odpowiednie profile tynkarskie, ewentualne zbrojenie tynku siatką należy wykonywać zgodnie z wymaganiami dokumentacji przetargowej i specyfikacji technicznej oraz zaleceniami z instrukcji producenta mieszanki tynkarskiej, przed całkowitym stwardnieniem tynku należy dokonać jego przecięcia, aż do podłoża, w miejscach fug przewidzianych w dokumentacji przetargowej; po upływie niezbędnego czasu i przeschnięciu powstałych w wyniku przecięcia szczelin należy je wypełnić odpowiednią masą elastyczną, świeże tynki zewnętrzne w okresie letnim powinny być chronione przed zbyt intensywnym działaniem promieni słonecznych i opadami deszczu, a w okresie zimowym przed mrozem, tynki wewnętrzne, po ich nałożeniu, powinny mieć zapewnioną dobrą wentylację. Grubość gotowych tynków w zależności od rodzaju podłoża i mieszanki tynkarskiej, sposobu wykonania oraz liczby warstw, powinna wynosić 2 8 mm z tym, że dla tynków jednowarstwowych grubość ta powinna wynosić 2 4 mm, a dla wielowarstwowych 3 8 mm. W tynkach wielowarstwowych grubość każdej z warstw powinna się zawierać w granicach 1 3 mm. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagania ogólne Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne Kod CPV , pkt 6.

46 ST Badania przed przystąpieniem do robót tynkowych Przed przystąpieniem do robót tynkowych należy przeprowadzić badania materiałów, które będą wykorzystywane do wykonywania robót oraz kontrolę i odbiór (międzyoperacyjny) podłoży Badania materiałów Badanie materiałów przeprowadza się pośrednio na podstawie przyjęcia materiałów na budowę oraz dokumentów towarzyszących wysyłce materiałów przez dostawcę, potwierdzających zgodność użytych materiałów z wymaganiami dokumentacji przetargowej i specyfikacji technicznej robót tynkowych, opracowanej dla realizowanego przedmiotu zamówienia oraz przywołanymi normami Sprawdzenie przygotowania podłoży Stan podłoża podlega sprawdzeniu w zakresie: a) wilgotności poprzez ocenę wyglądu, próbę dotyku lub zwilżania, ewentualnie w razie potrzeby pomiar wilgotności szczątkowej przy pomocy wilgotnościomierza elektrycznego, b) równości powierzchni poprzez ocenę wyglądu i sprawdzenie przy pomocy łaty, c) przywierających ciał obcych, kurzu i zabrudzenia poprzez ocenę wyglądu i próbę ścierania, d) obecności luźnych i zwietrzałych części podłoża poprzez próbę drapania (skrobania) i dotyku, e) zabrudzenia powierzchni olejami, smarami, bitumami, farbami poprzez ocenę wyglądu i próbę zwilżania, f) chłonności podłoża poprzez ocenę wyglądu oraz próbę dotyku i zwilżania, g) obecność wykwitów poprzez ocenę wyglądu, h) złuszczania i powierzchniowego odspajania podłoża poprzez ocenę wyglądu. Wyniki badań powinny być porównane z wymaganiami wynikającymi z dokumentacji przetargowej, przywołanych norm lub wytycznych i instrukcji producenta zapraw. Wyniki kontroli powinny być odnotowane w formie protokołu i zaakceptowane przez Inspektora nadzoru Badania w czasie robót Badania w czasie robót tynkowych polegają na bieżącym sprawdzaniu zgodności ich wykonania z dokumentacją przetargową oraz wymaganiami specyfikacji technicznej i instrukcji producenta mieszanki tynkarskiej. Powierzchnie wykonanych tynków powinny być gładkie lub mieć fakturę wynikającą z techniki obrobienia powierzchni, a także odznaczać się jednolitą barwą bez smug i plam oraz prześwitów podłoża. Powierzchnie te nie powinny pylić. Niedopuszczalne są wykwity w postaci nalotu wykrystalizowanych na powierzchni tynku roztworów soli przenikających z podłoża, a także zacieki mające postać trwałych śladów oraz wykwity pleśni itp. Nie dopuszcza się również występowania pęcherzy, rys i spękań na powierzchni tynku. Powierzchnie tynków powinny być tak wykonane, aby tworzyły regularne płaszczyzny pionowe lub poziome zgodnie z zaprojektowanym obrysem. Krawędzie przecinania się powierzchni otynkowanych powinny być prostoliniowe, a kąty dwuścienne utworzone przez te powierzchnie powinny być kątami prostymi lub powinny być zgodne z kątami przewidzianymi w dokumentacji przetargowej. Niedopuszczalne są miejscowe nierówności lub wgłębienia na gładko otynkowanej powierzchni, nie wynikające z techniki wykonania tynku. W przypadku tynków na elementach prefabrykowanych dopuszcza się widoczne skosy wyrównujące uskoki w płaszczyźnie licowej, wynikające z dopuszczalnych dla tych prefabrykatów odchyłek wymiarowych lub z tolerancji montażu. Naroża oraz wszelkie obrzeża tynków powinny być wykonane zgodnie z dokumentacją przetargową. Gzymsy i podokienniki zewnętrzne powinny być zabezpieczone obróbkami blacharskimi z kapinosem. Tynki na stykach z powierzchniami inaczej wykończeniowymi, przy ościeżnicach i podokiennikach, powinny być zabezpieczone przed pęknięciami i odpryskami przez odcięcie. W miejscach przebiegu szczelin dylatacyjnych tynk powinien być przecięty i wykończony stosownie do wymagań dokumentacji przetargowej i specyfikacji technicznej Badania w czasie odbioru robót Badania w czasie odbioru robót przeprowadza się celem oceny czy spełnione zostały wszystkie wymagania dotyczące wykonanych robót tynkowych, w szczególności w zakresie: zgodności z dokumentacją przetargową ową i specyfikacją techniczną wraz z wprowadzonymi zmianami naniesionymi w dokumentacji powykonawczej, jakości zastosowanych materiałów i wyrobów, prawidłowości przygotowania podłoża, prawidłowości wykonania tynków pocienionych. Przy badaniach w czasie odbioru robót należy wykorzystywać wyniki badań dokonanych przed przystąpieniem do robót i w trakcie ich wykonywania. Do badań odbiorowych należy przystąpić nie później niż przed upływem 1 roku od daty ukończenia robót tynkowych. Badania w czasie odbioru tynków pocienionych zewnętrznych przeprowadzać należy podczas bezdeszczowej pogody, w temperaturze powietrza nie niższej niż +5 C.

47 ST 0.2 Przed przystąpieniem do badań przy odbiorze należy sprawdzić na podstawie dokumentów: a) czy załączone wyniki badań dokonanych przed przystąpieniem do robót potwierdzają, że przygotowane podłoża nadawały się do położenia tynku a użyte materiały spełniały wymagania pkt. 2 niniejszej ST, b) czy w okresie wykonywania tynku pocienionego temperatura otoczenia w ciągu doby nie spadła poniżej 0 C. Sprawdzenie poszczególnych cech tynku należy przeprowadzić zgodnie z zasadami określonymi w przywołanych normach. Sprawdzenie grubości tynków. W pięciu dowolnie wybranych miejscach powierzchni otynkowanej wynoszącej nie więcej niż 5000 m 2 należy wyciąć próbki kontrolne o wymiarach 2x2 cm lub o średnicy około 3 cm w taki sposób, aby podłoże zostało odsłonięte lecz nie naruszone. Odsłonięte podłoże należy oczyścić z ewentualnych pozostałości zaprawy. Pomiar grubości tynku powinien być wykonany przymiarem z dokładnością do 1 mm. Za przeciętną grubość tynku badanej powierzchni otynkowanej należy przyjmować wartość średnią pomiaru w pięciu otworach. W przypadku badania tynku o powierzchni większej niż 5000 m2 należy na każde rozpoczęte 1000 m 2 wyciąć jeden dodatkowy otwór. Sprawdzenie wyglądu i innych właściwości powierzchni otynkowanych. Wygląd powierzchni otynkowanych (barwa, obecność wykwitów, spękań itp.) należy sprawdzić za pomocą oględzin zewnętrznych. Gładkość powierzchni oraz brak pylenia należy sprawdzać przez potarcie tynku dłonią. Sprawdzenie wykończenia tynków na narożach i obrzeżach, stykach i przy szczelinach dylatacyjnych należy przeprowadzić wzrokowo oraz przez pomiar równocześnie z badaniem wyglądu powierzchni otynkowanych wg pkt niniejszej ST. Wyniki badań powinny być porównane z wymaganiami podanymi w przywołanych normach lub zaleceniach producentów mas tynkarskich i odnotowane w protokole podpisanym przez Inspektora nadzoru i upoważnionego przedstawiciela Wykonawcy. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Wymagania ogólne Ogólne zasady przedmiaru i obmiaru podano w ST Wymagania ogólne Kod CPV , pkt Szczegółowe zasady obmiaru robót tynkowych Powierzchnię tynków wewnętrznych ścian oblicza się w metrach kwadratowych jako iloczyn długości ścian w stanie surowym i wysokości mierzonej od podłoża lub warstwy wyrównawczej na stropie do spodu stropu nad pomieszczeniem. Powierzchnię tynków stropów płaskich oblicza się w metrach kwadratowych ich rzutu w świetle ścian surowych na płaszczyznę poziomą. Powierzchnię stropów żebrowych i kasetonowych oblicza się w rozwinięciu według wymiarów w stanie surowym. Powierzchnię tynków zewnętrznych ścian oblicza się jako iloczyn długości ścian w rozwinięciu w stanie surowym i wysokości mierzonej od wierzchu cokołu lub terenu do górnej krawędzi ściany, dolnej krawędzi gzymsu lub górnej krawędzi tynku, jeżeli ściana jest tynkowana tylko do pewnej wysokości. Powierzchnię pilastrów, słupów i innych elementów oblicza się w rozwinięciu tych elementów w stanie surowym. Z powierzchni tynków nie potrąca się powierzchni nieotynkowanych, ciągnionych, okładzin, obróbek kamiennych, kratek, drzwiczek i innych, jeżeli każda z nich jest mniejsza od 0,5 m 2. Przy potrącaniu powierzchni otworów okiennych i drzwiowych, do powierzchni tynków ścian, należy doliczyć powierzchnię ościeży w stanie surowym. 8. SPOSÓB ODBIORU ROBÓT 8.1. Zasady ogólne Ogólne zasady odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt Odbiór robót zanikających i ulegających zakryciu Przy robotach tynkowych elementami ulegającymi zakryciu są podłoża. Odbiór podłoży musi być dokonany przed rozpoczęciem nakładania wyprawy (odbiór międzyoperacyjny). W trakcie tego odbioru należy przeprowadzić badania potwierdzające wymienione w pkt niniejszej specyfikacji. Wyniki badań dla podłoży należy porównać z wymaganiami określonymi w dokumentacji przetargowej i w przywołanych normach oraz wytycznych i instrukcjach producentów mieszanek tynkarskich. Jeżeli wszystkie pomiary i badania dały wynik pozytywny można uznać, że podłoża zostały prawidłowo przygotowane, tj. zgodnie z dokumentacją przetargową oraz specyfikacją techniczną i zezwolić na przystąpienie do nakładania wyprawy. Jeżeli chociaż jeden wynik badania jest negatywny przygotowanie podłoża nie powinno być odebrane. W takim przypadku należy ustalić zakres prac i rodzaje materiałów koniecznych do usunięcia nieprawidłowości. Po wykonaniu ustalonego zakresu prac należy ponownie przeprowadzić ocenę przygotowania podłoża.

48 ST 0.2 Wszystkie ustalenia związane z dokonanym odbiorem robót ulegających zakryciu należy o dnotować w protokole podpisanym przez Inspektor nadzoru i kierownik robót lub upoważnionego przedstawiciela Wykonawcy Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanej części robót. Odbioru częściowego robót dokonuje się dla zakresu określonego w dokumentach umownych, według zasad jak przy odbiorze końcowym robót. Odbiór częściowy robót jest dokonywany przez Inspektora nadzoru w obecności kierownika robót lub upoważnionego przedstawiciela Wykonawcy. Protokół odbioru częściowego jest podstawą do dokonania częściowego rozliczenia robót, jeżeli umowa taką formę przewiduje Odbiór końcowy Odbiór końcowy stanowi ostateczną ocenę rzeczywistego wykonania robót w odniesieniu do ich zakresu (ilości), jakości i zgodności z dokumentacją przetargową. Odbiór końcowy przeprowadza komisja powołana przez Zamawiającego, na podstawie przedłożonych dokumentów, wyników badań oraz dokonanej oceny wizualnej. Zasady i terminy powoływania komisji oraz czas jej działania powinna określać umowa. Wykonawca robót obowiązany jest przedłożyć komisji następujące dokumenty: - dokumentację przetargową z naniesionymi zmianami dokonanymi w toku wykonywania robót, - dokumenty świadczące o dopuszczeniu do obrotu lub udostępnieniu na rynku krajowym bądź do jednostkowego zastosowania użytych materiałów i wyrobów budowlanych, - protokoły odbiorów robót ulegających zakryciu i odbiorów częściowych, - instrukcje producenta mieszanki tynkarskiej, - wyniki badań laboratoryjnych i ekspertyz. W toku odbioru komisja obowiązana jest zapoznać się z przedłożonymi dokumentami, przeprowadzić badania zgodnie z wytycznymi podanymi w pkt. 6.4 niniejszej ST, porównać je z wymaganiami podanymi w dokumentacji przetargowej, przywołanych normach i specyfikacji technicznej robót tynkarskich, opracowanej dla odbieranego przedmiotu zamówienia, oraz dokonać oceny wizualnej. Tynki pocienione powinny być odebrane, jeżeli wszystkie wyniki badań są pozytywne, a dostarczone przez wykonawcę dokumenty są kompletne i prawidłowe pod względem merytorycznym. Jeżeli chociażby jeden wynik badań był negatywny tynki pocienione nie powinny być odebrane. W takim przypadku należy wybrać jedno z następujących rozwiązań: - jeżeli to możliwe należy ustalić zakres prac korygujących, usunąć nieprawidłowości wykonania tynków pocienionych w stosunku do wymagań określonych w dokumentacji przetargowej i specyfikacji technicznej i przedstawić je ponownie do odbioru, - jeżeli odchylenia od wymagań nie zagrażają bezpieczeństwu użytkownika i trwałości tynku oraz są do zaakceptowania pod względem estetycznym Zamawiający może wyrazić zgodę na dokonanie odbioru końcowego z jednoczesnym obniżeniem wartości wynagrodzenia w stosunku do ustaleń umownych, - w przypadku, gdy nie są możliwe podane wyżej rozwiązania Wykonawca zobowiązany jest usunąć wadliwie wykonany tynk pocieniony, wykonać go ponownie i powtórnie zgłosić do odbioru. W przypadku niekompletności dokumentów do odbioru przystępuje się dopiero po ich uzupełnieniu. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli Zamawiającego i Wykonawcy. Protokół powinien zawierać: - ustalenia podjęte w trakcie prac komisji, - ocenę wyników badań, - wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, - stwierdzenie zgodności lub niezgodności wykonania tynku pocienionego z zamówieniem. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy Zamawiającym a Wykonawcą Odbiór po upływie okresu rękojmi i gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu tynku pocienionego po użytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji jest dokonywany na podstawie oceny wizualnej tynku pocienionego, z uwzględnieniem zasad opisanych w pkt Odbiór końcowy. Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej, jeśli przewidziano ją w umowie. Negatywny wynik odbioru stanowi podstawę do ewentualnego dokonania potrąceń wynikających z obniżonej jakości robót lub roszczeń odszkodowawczych.

49 ST 0.2 Przed upływem okresu gwarancyjnego Zamawiający powinien zgłosić Wykonawcy wszystkie zauważone wady w wykonanych robotach tynkowych. 9. PODSTAWA ROZLICZENIA ROBÓT 9.1. Wymagania ogólne Ogólne ustalenia dotyczące podstawy rozliczenia robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady rozliczenia i płatności Rozliczenie robót tynkowych może być dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze lub etapami określonymi w umowie, po dokonaniu odbiorów częściowych robót. Ostateczne rozliczenie umowy pomiędzy Zamawiającym, a Wykonawcą następuje po dokonaniu odbioru pogwarancyjnego. Podstawę rozliczenia oraz płatności wykonanego i odebranego zakresu robót tynkowych stanowi wartość tych robót obliczona na podstawie: - określonych w dokumentach umownych (ofercie) cen jednostkowych i ilości robót zaakceptowanych przez Zamawiającego lub - ustalonej w umowie kwoty ryczałtowej za określony zakres robót. Podstawą płatności, z uwzględnieniem zapisów zawartych pomiędzy Wykonawcą a Zamawiającym w umowie o wykonanie robót, jest wykonana i odebrana ilość m 2 tynków wykonanych zgodnie z zapisami dokumentacji przetargowej (rodzaj, klasa itp.). Przyjmuje się, że cena za te prace w przyjętej ofercie Wykonawcy w przypadku umowy ryczałtowej lub stawka jednostkowa w przypadku rozliczenia kosztorysowego obejmuje poza wykonaniem budowy - przygotowanie stanowiska roboczego, - obsługę sprzętu niewymagającego etatowej obsługi, - ustawienie i rozbiórkę rusztowań, - ocenę i przygotowanie podłoża, - obsadzenie kratek wentylacyjnych i innych drobnych elementów, - oczyszczenie miejsca pracy oraz wyniesienie śmieci i resztek materiałów, - zabezpieczenie stolarki okiennej i drzwiowej oraz innych elementów przed zanieczyszczeniem i uszkodzeniem w trakcie wykonywania tynków, - osiatkowanie elementów metalowych, bruzd i miejsc narażonych na pęknięcia, - umocowanie profili tynkarskich, - osadzenie kratek wentylacyjnych i innych drobnych elementów, - montaż, demontaż i czas pracy rusztowań oraz koszty wykorzystania pomostów roboczych niezbędnych do wykonania tynków, - usunięcie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie robót tynkowych, - usunięcie zabezpieczeń stolarki i innych elementów oraz ewentualnych zanieczyszczeń na elementach nie tynkowanych, - uporządkowanie miejsca wykonywania robót, - usunięcie pozostałości, resztek i odpadów materiałów w sposób podany w specyfikacji technicznej - likwidację stanowiska roboczego. 10. DOKUMENTY ODNIESIENIA Normy 1. PN-B-10110:2005 Tynki gipsowe wykonywane mechanicznie Zasady wykonywania i wymagania techniczne 2. PN-EN :2009 Spoiwa gipsowe i tynki gipsowe Część 1: Definicje i wymagania 3. PN-EN 934-6:2002 Domieszki do betonu, zaprawy i zaczynu Część 6: Pobieranie próbek, kontrola zgodności i ocena zgodności. 4. PN-EN 934-6:2002/A1:2006 jw. 5. PN-EN 197-1:2012 Cement Część 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. 6. PN-EN 197-2: Cement Część 2: Ocena zgodności. 7. PN-EN 413-1:2011 Cement murarski Część 1: Skład, wymagania i kryteria zgodności. 8. PN-EN 459-1: Wapno budowlane Część 1: Definicje, wymagania i kryteria (wersja angielska). 9. PN-EN 459-2:2010 Wapno budowlane Część 2: Metody badań.

50 ST PN-EN 459-3: Wapno budowlane Część 3: Ocena zgodności. 11. PN-EN :2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. 12. PN-EN 13139:2003 Kruszywa do zaprawy. 13. PN-EN jw. 14. PN-EN 15824:2010 Wymagania dotyczące tynków zewnętrznych i wewnętrznych na spoiwach organicznych 15. PN-EN 998-1: Wymagania dotyczące zapraw do murów Część 1: Zaprawa do zewnętrznego i wewnętrznego (wersja angielska). 16. PN-EN : Projektowanie, przygotowywanie i wykonywanie tynkowania zewnętrznego wewnętrznego Część 1: Tynkowanie zewnętrzne (wersja angielska). 17. PN-EN : Projektowanie, przygotowywanie i wykonywanie tynkowania zewnętrznego wewnętrznego Część 2: Tynkowanie wewnętrzne (wersja angielska) Inne dokumenty Instrukcje i wytyczne producentów suchych mieszanek zapraw.

51 ST 0.3 OŚRODEK SZKOLENIA PAŃSTWOWEJ INSPEKCJI PRACY ul. Kopernika Wrocław SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH POKRYWANIE PODŁÓG I ŚCIAN (Kod CPV ) UKŁADANIE PŁYTEK NA PODŁOGACH I NA ŚCIANACH (Kod CPV ) Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU PRZY ul. KOPERNIKA 9 WE WROCŁAWIU WROCŁAW 2019

52 ST 0.3 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody wydawcy zabronione.

53 ST CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót posadzkowych i okładzinowych z płytek przy użyciu cementowych i dyspersyjnych kompozycji klejowych (grubo, średnio cienkowarstwowych) z zapraw przygotowanych fabrycznie w budownictwie mieszkaniowym, użyteczności publicznej i budownictwie przemysłowym Zakres stosowania ST Standardowa specyfikacja techniczna (ST) stanowi podstawę opracowania dokumentacji przetargowej przy zlecaniu i realizacji robót wymienionych w pkt Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz przy uwzględnieniu przepisów bhp Przedmiot i zakres robót objętych ST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności mające na celu wykonanie: pokrycie podłóg płytkami (posadzki, wykładziny), które stanowią wierzchni element warstw podłogowych, pokrycie ścian płytkami (okładziny), które stanowią warstwę ochronną i kształtującą formę architektoniczną okładanych elementów. montaż luster Prace tymczasowe i towarzyszące: - wykonanie pomocniczych konstrukcji montażowych - wykonanie tymczasowych przyłączy wody, energii elektrycznej, kanalizacji, telekomunikacji i innych mediów potrzebnych Wykonawcy - obsługę sprzętu drobnego oraz tych jednostek sprzętu podstawowego, dla którego nie przewiduje się żadnej obsługi, - załadunek i wyładunek narzędzi i pomocniczego sprzętu na środki transportowe - ręcznie - utrzymanie urządzeń placu budowy - działanie ochronne zgodnie z warunkami bhp - utrzymanie drobnych narzędzi - bieżące usuwanie z obszaru budowy odpadów i zanieczyszczeń Specyfikacja obejmuje wykonanie posadzek i okładzin przy użyciu kompozycji klejowych z zapraw przygotowanych fabrycznie. Zakres opracowania obejmuje określenie wymagań odnośnie własności materiałów, wymagań i sposobów oceny podłoży, wykonanie posadzek i okładzin wewnętrznych oraz ich odbiory. 1.5.Określenia podstawowe, definicje Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Kod CPV , pkt 1.7, a także podanymi poniżej: podłoże element budynku, na powierzchni którego wykonane będą roboty posadzkowe i okładzinowe z płytek. mata kompensacyjna systemowy materiał z tworzywa sztucznego pozwalający na kompensację naprężeń pomiędzy płytką a podłożem (pochodzących np. od obciążeń termicznych). mata rozdzielająca systemowy materiał z tworzywa sztucznego o specjalnym kształcie, pozwalający, w ograniczonym zakresie, na uniezależnienie pracy wykładziny od pracy podłoża (np. w przypadku wykonywania wykładzin na niestabilnych/zanieczyszczonych/zarysowanych podłożach). Mata rozdzielająca może pełnić funkcję maty kompensacyjnej. izolacja termiczna warstwa ciepłochronna konstrukcji zapewniająca komfort cieplny. paroizolacja warstwa zapobiegająca wnikaniu pary wodnej z pomieszczenia znajdującego się poniżej w konstrukcję podłogi. warstwa ochronna/rozdzielająca/separacyjna warstwa zapewniająca ochronę znajdującej się poniżej warstwy konstrukcji lub rozdzielająca sąsiednie warstwy, których bezpośredni kontakt ze sobą jest niedozwolony. jastrych zespolony zespolony z podłożem podkład (najczęściej cementowy lub betonowy) wykonany na płycie konstrukcyjnej, zespolony z nią za pomocą warstwy sczepnej.

54 ST 0.3 warstwa szczepna polimerowo-cementowa warstwa pomiędzy podłożem cementowym (betonem) oraz jastrychem zespolonym, poprawiająca przyczepność i uniemożliwiająca powstawanie zbyt dużych naprężeń (i w konsekwencji odspojenia) w strefie styku. jastrych pływający podkład (najczęściej cementowy, betonowy lub anhydrytowy) będący podłożem pod płytki, ułożony na izolacji termicznej i oddzielony od niej warstwą rozdzielającą oraz oddylatowany od ścian. jastrych na warstwie rozdzielającej podkład (najczęściej cementowy, betonowy lub anhydrytowy) będący podłożem pod płytki, ułożony na warstwie rozdzielającej z folii z tworzywa sztucznego, nie związany z podłożem oraz oddylatowany od ścian. cementowa zaprawa klejąca mieszanina wiążących hydraulicznie spoiw, kruszyw i dodatków organicznych, mieszana z wodą lub składnikiem ciekłym (płynem zarobowym) bezpośrednio przed użyciem. dyspersyjna zaprawa klejąca wodna dyspersja polimerowa lub mieszanina polimerowych dyspersji, dodatków i wypełniaczy. Gotowa do użycia. reaktywna zaprawa klejąca mieszanina żywic syntetycznych (zazwyczaj epoksydowych) wiążących na skutek reakcji chemicznej, wypełniaczy mineralnych i dodatków organicznych. grubowarstwowa zaprawa klejąca klej do płytek (cementowy lub reaktywny) przeznaczony do stosowania w warstwie o grubości od 20 mm.* ) średniowarstwowa zaprawa klejąca klej do płytek (cementowy lub reaktywny) przeznaczony do stosowania w warstwie o grubościach od 5 mm do 20 mm. * ) cienkowarstwowa zaprawa klejąca klej do płytek przeznaczony do stosowania w warstwie o grubości do 5 mm.* ) płytki wielkoformatowe w literaturze technicznej nie ma jednoznacznie zdefiniowanych wymiarów płytek, które można sklasyfikować jako wielkoformatowe. Firmy produkujące kleje i zaprawy spoinujące za wielkoformatowe przyjmują płytki większe niż cm lub cm (zależy od firmy) Ogólne wymagania dotyczące robót posadzkowych i okładzinowych Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją przetargową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne powszechnie stosowane wymagania dotyczące robót podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja robót posadzkowych i okładzinowych Roboty posadzkowe i okładzinowe należy wykonać na podstawie dokumentacji, której wykaz oraz podstawy prawne sporządzenia podano w ST Wymagania ogólne Kod CPV , pkt Przy wykonywaniu tych robót należy wykorzystać także pozostałą dokumentacje przetargową Dokumentacja wykonania robót posadzkowych i wykładzinowych powinna zawierać co najmniej następujące informacje i rozwiązania dotyczące: materiałów do wykonywania posadzek i okładzin z płytek, lokalizacji i warunków użytkowania, rodzaju i stanu podłoży pod posadzki i okładziny. W projekcie powinny być zawarte: wymagania dla podłoża, ewentualnie sposób jego wykonania lub naprawy, z wyszczególnieniem materiałów do napraw, specyfikacje materiałów do wykonania posadzek i okładzin z powołaniem się na odpowiednie dokumenty odniesienia (normy, europejskie oceny techniczne, aprobaty techniczne wydane do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowe oceny techniczne, karty techniczne), sposoby wykonania posadzek i okładzin z płytek z uwzględnieniem szerokości spoin i sposobu wykończenia, kolorystyka i wzornictwo układanych płytek, wymagania i warunki odbioru wykonanej posadzki i okładziny, zasady konserwacji posadzek i okładzin. Nazwy i kody robót objętych zamówieniem Grupy robót, klasy robót lub kategorie robót: Roboty wykończeniowe w zakresie obiektów budowlanych Pokrywanie podłóg i ścian Kładzenie płytek

55 ST WYMAGANIA DOTYCZĄCE MATERIAŁÓW 2.1.Ogólne wymagania dotyczące właściwości materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne Kod CPV , pkt 2 Wykonawca obowiązany jest posiadać na budowie pełną dokumentację dotyczącą składanych na budowie materiałów przeznaczonych do wykonania robót posadzkowych i okładzinowych Podłoża Posadzki z płytek klejonych za pomocą klejów cementowych lub dyspersyjnych wykonywane są najczęściej na podłożu: z betonu, z zapraw naprawczych np. typu PCC (polimerowo-cementowych) lub CC (cementowych) z systemów naprawy konstrukcji betonowych i żelbetowych, z jastrychu cementowego, z jastrychu anhydrytowego, z suchego jastrychu gipsowego, z maty kompensacyjnej/rozdzielającej. Posadzki z płytek klejonych za pomocą klejów cementowych wykonywane są także na podłożu: z lastryko, z istniejących okładzin ceramicznych. Posadzki na podłożach drewnianych lub drewnopochodnych (np. deski, płyta OSB) traktować należy jako rozwiązanie jednostkowe (indywidualne) i wymagają one indywidualnego podejścia. Okładziny z płytek klejonych za pomocą klejów cementowych lub dyspersyjnych wykonywane są najczęściej na podłożu: z betonu, z zapraw naprawczych np. typu PCC (polimerowo cementowych) lub CC (cementowych) z systemów naprawy konstrukcji betonowych i żelbetowych, z tynku tradycyjnego, cementowego lub cementowo-wapiennego, z płyt GK, płyt gipsowo-włóknowych, płyty styropianowe lub z XPS, pokryte zaprawą cementową z siatką zbrojącą, zgodne z odpowiednimi aprobatami technicznymi wydanymi do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowymi ocenami technicznymi, z tynku gipsowego. Rzadziej wykonuje się okładziny bezpośrednio na podłożach murowanych (z elementów ceramicznych, bloczków betonowych, bloczków z betonu komórkowego, silikatowych, z ceramiki porotyzowanej i bloczków gipsowych) oraz na istniejącej okładzinie ceramicznej jak również macie kompensacyjnej. Beton Podłoże betonowe (żelbetowe) powinno być zgodne z PN-EN 206+A1: Klasę betonu określa dokumentacja techniczna (za minimalną klasę betonu przyjmuje się C8/10, zalecane C12/15). Zaprawy naprawcze typu PCC lub CC Zaprawy naprawcze (typu PCC (polimerowo-cementowe) lub CC (cementowe) powinna być zgodne z PN- EN :2006. Zaleca się, aby były klasyfikowane przynajmniej jako R2. Jastrych zespolony Do wykonywania jastrychu zespolonego stosuje się: beton zgodny PN-EN 206+A1: , jastrych cementowy zgodny z PN-EN 13813:2003, jastrych anhydrytowy zgodny z normą z PN-EN 13813:2003, zaprawę naprawczą typu PCC lub CC, zgodną z PN-EN :2006. Parametry wytrzymałościowe podłoża i materiału jastrychu zespolonego muszą być porównywalne. Za minimalną klasę betonu przyjmuje się C12/15, za zalecaną C16/C20. Wytyczne ITB Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych wymagają podłoża z betonu klasy min C16/20 przy grubości przynajmniej 50 mm. Jastrych cementowy wg DIN :2004 powinien być klasy przynajmniej C20 F3, wg DIN : powinien cechować się wytrzymałością na ściskanie wynoszącą przynajmniej 15 MPa (C15). Wytyczne Cement B19 Zementestrich przy obciążeniu lekkim ruchem kołowym (miękkie, pompowane koła, prędkość do 10 km/h) a więc w pomieszczeniach typu warsztaty samochodowe czy parkingi w budownictwie jednorodzinnym wymagają jastrychu klasy C35 F5. Wytyczne ITB Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych wymagają podłoża z zaprawy cementowej o grubości min. 25 mm i wytrzymałości na ściskanie przynajmniej 12 MPa a na zginanie 3 MPa.

56 ST 0.3 Jastrych anhydrytowy wg DIN :2004 powinien być klasy przynajmniej C20 F3. wg DIN : powinien cechować się wytrzymałością na ściskanie wynoszącą przynajmniej 15 MPa (C15). Zaleca się, aby zaprawy PCC lub CC były klasyfikowane przynajmniej jako R2. Minimalna (w najcieńszym miejscu) grubość jastrychu zespolonego wykonanego z betonu lub zaprawy cementowej powinna wynosić 3 cm. Jeżeli jastrych zespolony wykonywany jest z suchej zaprawy (cementowej) zarabianej czystą wodą jego grubość powinna wynosić min. 1 cm (wartość zalecana) o ile producent nie mówi inaczej. Grubość w najcieńszym miejscu jastrychu wykonanego z zaprawy typu PCC lub CC zależy od wytycznych producenta dla zastosowanej zaprawy (w praktyce dla zapraw PCC od 1 mm). Na warstwę sczepną pod warstwy z materiałów cementowych stosować zaprawy z systemów napraw konstrukcji żelbetowych lub emulsje polimerowe dodawane do wody zarobowej (wiążące są wytyczne producenta materiału na jastrych). Warstwy sczepnej nie wykonuje się, gdy warstwą spadkową jest zaprawa PCC lub CC o grubości warstwy do 5 mm. Pod jastrychy anhydrytowe podłoże należy zawsze zagruntować systemowym gruntownikiem. O ostatecznych parametrach jastrychu zespolonego i jego grubości decyduje dokumentacja przetargowa. Jastrych na warstwie rozdzielającej Parametry wytrzymałościowe i grubość jastrychów na warstwie rozdzielającej wg DIN :2012 dla różnych obciążeń podano w tabeli. Grubość w mm przy obciążeniu Rodzaj jastrychu Klasa użytkowym 2 kn/m 2 lub użytkowym 3 kn/m 2 lub punktowym 1 kn punktowym 2 kn F cementowy CT F F4 35 ( 35) 55 ( 45) anhydrytowy CA 1) F5 35 ( 30) 45 ( 40) F7 35 ( 30) 40 ( 35) 1) wielkości w nawiasach dotyczą jastrychu samopoziomującego (upłynnionego) Wg wytycznych Beläge auf Calziumsulfatestrich. Keramische Fliesen und Platten, Naturwerkstein und Betonwerkstein auf calziumsulfatgebundenen Estrichen w pomieszczeniach mieszkalnych (obciążenie użytkowe nie przekraczające 2 kn/m 2 ) za minimalną grubość anhydrytowego jastrychu samopoziomującego przyjmuje się 40 mm. Wg wytycznych Beläge auf Zementestrich. Fliesen und Platten aus Keramik, Naturwerkstein und Betonwerkstein auf beheizten und unbeheizten Zementgebundenen Fußbodenkonstruktionen w pomieszczeniach mieszkalnych (obciążenie użytkowe nie przekraczające 2 kn/m 2 ) za minimalną grubość jastrychu cementowego przyjmuje się 45 mm. Wytyczne Zement Merkblatt B19 Zementestrich przy obciążeniu lekkim ruchem kołowym (miękkie, pompowane koła, prędkość do 10 km/h) a więc w pomieszczeniach typu warsztaty samochodowe czy parkingi w budownictwie jednorodzinnym wymagają jastrychu klasy C35 F5. Wytyczne ITB Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych wymagają: podłoża z zaprawy cementowej o grubości min. 35 mm i wytrzymałości na ściskanie przynajmniej 12 MPa a na zginanie 3 MPa, podłoża z betonu klasy min C16/20 o grubości min. 50 mm. O ostatecznych parametrach jastrychu na warstwie rozdzielającej i jego grubości decyduje dokumentacja przetargowa. Jastrych pływający Parametry wytrzymałościowe i grubość jastrychów pływających wg DIN :2009, dla różnych obciążeń podano w tabelach: obciążenie użytkowe 2 kn/m 2 : Rodzaj jastrychu Klasa Grubość w mm cementowy CT F4 45 F5 40 anhydrytowy CA 1) F4 45 ( 35) F5 40 ( 35) F7 35 ( 35)

57 ST 0.3 Mata kompensacyjna/rozdzielająca Wymagania stawiane tego typu materiałom określa producent systemu Istniejące okładziny ceramiczne Istniejące posadzki/okładziny z płytek muszą być stabilne, bez spękań, rys, wykruszonych spoin itp. błędów. W przypadku stwierdzenia uszkodzeń należy określić ich przyczynę i jeżeli to możliwe, naprawić. Przyczepność do podłoża istniejących płytek nie powinna być mniejsza niż 0,5 MPa. Ściany murowane Konstrukcję ściany (nośna, działowa, z ceramiki porotyzowanej, bloczków betonowych, bloczków z betonu komórkowego, silikatowych, gipsowych, cegieł, pustaków, itp.) jak również rodzaj i parametry cegieł/kamieni/bloczków/pustaków oraz klasę i rodzaj zaprawy/kleju określa dokumentacja techniczna. Tynk tradycyjny Wg DIN : okładziny można wykonywać na tynku cementowym lub cementowo-wapiennym o grubości min 10 mm i wytrzymałości odpowiednio min. 6 MPa (klasa CS IV lub CS III wg PN-EN 998-1: z zastrzeżeniem minimalnej wytrzymałości), oraz 2,5 MPa (klasa przynajmniej CS II wg PN-EN 998-1: ). Na ścianie z elementów drobnowymiarowych wytyczne ITB Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych wymagają wykonania cementowego lub cementowo-wapiennego, dwuwarstwowego, zatartego na ostro tynku (obrzutka + narzut) klasy CS III wg PN-EN 998-1: Podłoża gipsowe Płyty gipsowo kartonowe powinny być zgodne z odpowiednimi normami (PN-EN 520+A1:2012) lub aprobatami technicznymi wydanymi do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowymi ocenami technicznymi. Płyty gipsowo-włóknowe powinny być zgodne z odpowiednimi normami (PN-EN 13815:2008 Wyroby gipsowe z dodatkiem włókien Definicje, wymagania i metody badań ) lub aprobatami technicznymi wydanymi do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowymi ocenami technicznymi. Płyty gipsowo-kartonowe, wg wytycznych ITB Warunki techniczne wykonania i odbioru robót budowlanych, część C: zabezpieczenia i izolacje, zeszyt 6: Zabezpieczenia wodochronne pomieszczeń mokrych, mogą być stosowane na powierzchni ścian (i sufitów) tylko wtedy, gdy: ugięcie płyty przy rozstawie podpór 500 mm i obciążeniu siłą 100 N prostopadłą do włókien kartonu, rozłożoną liniowo, nie powinno być większe niż 0,8 mm, obciążenie niszczące prostopadle do kierunku włókien kartonu nie powinno być niższe niż 600 N. Zdecydowanie zaleca się stosowanie podwójnej warstwy płyt GK. Niemieckie zalecenia wymagają stosowania płyt GK o grubości przynajmniej 12,5 mm. Zgodnie z Warunkami technicznymi wykonania i odbioru robót część C: Zabezpieczenia i izolacje, zeszyt 6: Zabezpieczenia wodochronne pomieszczeń mokrych płyty gipsowe powinna spełniać następujące warunki: powierzchnia płyt powinna być gładka i równa, bez uszkodzeń kartonu, krawędzi i narożników, płyty powinny być o wilgotności masowej nie przekraczającej 1%, złącza płyt powinny być zabezpieczone specjalnymi taśmami. Tynki gipsowe powinny mieć grubość przynajmniej 10 mm (dopuszcza się minimalne lokalne pocienienie o max. 2 mm) i wytrzymałość na ściskanie min. 2 MPa. Powierzchnia tynku nie może być filcowana lub gładzona. Płytek i płyt wielkoformatowych nie wolno układać na podłożu gipsowym Materiały Wszystkie materiały do wykonania robót posadzkowych i okładzinowych z płytek powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, europejskich ocenach technicznych, aprobatach technicznych wydanych do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności w krajowych ocenach technicznych). Rodzaj płytek i ich parametry techniczne musi określać dokumentacja przetargowa. Szczególnie dotyczy to płytek dla których muszą być określone takie parametry jak np. odporność na ścieranie, mrozoodporność i twardość. Płyty i płytki Płytki powinny spełniać wymagania normy PN-EN 14411: Tabela klasyfikacja płytek wg PN-EN 14411: Metoda produkcji A ciągnione Grupa I Grupa II a Grupa II b Grupa III AI a E 0,5%* ) AII a-1 3%<E 6%* ) AII b-1 6%<E 10%* ) AI b 0,5%<E 3% AII a-2 3%<E 6%* ) AII b-2 6%<E 6%* ) AIII E>10% BI a E 0,5% BII 3%<E 6% BII 6%<E 10% BIII E>10% a b

58 ST 0.3 B prasowane na BI b 0,5%<E 3% * ) różnice w innych właściwościach fizycznych i chemicznych. Płytki grupy I mogą być stosowane wewnątrz i na zewnątrz, grupy IIa wewnątrz w pomieszczeniach mokrych a płytki grupy IIb i III wyłącznie wewnątrz pomieszczeń suchych. Za mrozoodporne można uznać płytki o nasiąkliwości nie przekraczającej 3% (płytki grupy I), płytki o nasiąkliwości do 6% (płytki grupy IIa) tylko wtedy, gdy producent deklaruje mrozoodporność wg PN-EN ISO :1999. Zastosowania płytek w zależności od wytrzymałości mechanicznej podano w tabeli. Tabela Zastosowania płytek w zależności od wytrzymałości mechanicznej. Siła łamiąca Zastosowanie Rodzaj obciążenia poniżej 1500 N N w budownictwie mieszkaniowym, łazienkach, itp drobny przemysł, administracja, handel normalne (typowe) obciążenia obciążenia ruchem kołowym koła pompowane N przemysł N przemysł, supermarkety powyżej 8000 N obciążenia ruchem kołowym koła gumowe pełne i pompowane naprężenia do 6 MPa obciążenia ruchem kołowym koła z tworzyw sztucznych i stalowe naprężenia 6-20 MPa obciążeniu ruchem kołowym koła stalowe naprężenia powyżej 20 MPa Dobór płytek w zależności od twardości powierzchniowej (w skali Mohsa) podano w tabeli. Tabela. Dobór płytek w zależności od twardości powierzchniowej w skali Mohsa Rodzaj pomieszczenia Wymagana twardość w skali Mohsa pokoje, sypialnie, łazienki min 50 Kuchnie, przedpokoje, korytarze Budynki użyteczności publicznej > 60 Twardość gresów wynosi zwykle 7 8. Dla płytek szkliwionych klasyfikację ścieralności i przykłady zastosowań podaje w załączniku N norma PN- EN 14411: Szczegóły podano poniżej według klasy ścieralności/pomieszczenie I powierzchnię klasa 0 - płytki szkliwione tej klasy nie są zalecane do zastosowania na podłogi klasa 1 - pomieszczenia mieszkalne takie jak łazienki i sypialnie bez bezpośredniego wejścia z zewnątrz i o małym natężeniu ruchu klasa 2 - pomieszczenia mieszkalne takie jak pokoje dzienne w mieszkaniach, jadalnie bez bezpośredniego wejścia z zewnątrz i o średnim natężeniu ruchu, w najgorszym razie okazjonalnie wystawionych na działanie małych ilości wnoszonych cząstek ścierających (za wyjątkiem kuchni, wejść i wszystkich innych pomieszczeń wystawionych na duży ruch) klasa 3 - pomieszczenia/powierzchnie o średnim natężeniu ruchu, z bezpośrednim dostępem z zewnątrz, po których chodzi się w butach normalnymi podeszwami, wystawione na częste działanie wnoszonych małych ilości cząstek ścierających kuchnie, hole, korytarze, balkony, logie i tarasy w budynkach mieszkalnych klasa 4 - pomieszczenia/powierzchnie z intensywnym ruchem pieszym, z bezpośrednim dostępem z zewnątrz, po których chodzenie odbywa się w zabrudzonym obuwiu warunki ostrzejsze niż dla klasy 3 wejścia, kuchnie zakładowe, hotele, salony wystawowe i handlowe klasa 5 - pomieszczenia/powierzchnie z bardzo intensywnym ruchem pieszym, gdzie wnoszone są cząstki materiału ścierającego miejsca publiczne takie, jak centra handlowe, hole lotnisk, hole hotelowe, przejścia publiczne dla pieszych, zastosowania przemysłowe W przypadku intensywnych obciążeń mechanicznych zaleca się stosowanie płytek nieszkliwionych (np. typu gres). W przypadku wykładzin podłogowych w pomieszczeniach mieszkalnych, np. kuchniach, salonach, itp. należy zwrócić uwagę na ich odporność na plamienie oraz odporność na środki czyszczące. Płytki szkliwione cechują się

59 ST 0.3 z reguły dobrą i bardzo dobrą odpornością na plamienie. W przypadku płytek i płyt nieszkliwionych, które mnogą być narażone na plamienie, zalecana jest konsultacja z producentem, a w przypadku płytek szkliwionych narażonych na oddziaływanie nietypowych substancji plamiących wykonanie dodatkowych badań. Posadzki np. w kuchniach zbiorowego żywienia traktuje się jako posadzki przemysłowe. Zaprawy klejące do płytek a Kleje cementowe Wymagania stawiane cementowym klejom do płytek wg PN-EN A1:2012 podano w tabeli. Tabela. Wymagania techniczne stawiane klejom cementowym wg PN-EN A1:2012 Wymagania podstawowe kleje cementowe klasy C1 Przyczepność początkowa [N/mm 2 ] 0,5 Przyczepność po zanurzeniu w wodzie [N/mm 2 ] 0,5 Przyczepność po starzeniu termicznym [N/mm 2 ] 0,5 Przyczepność zamrażania-rozmrażania [N/mm 2 ] 0,5 Czas otwarty przyczepność po czasie nie krótszym niż 20 min 0,5 Wymagania podstawowe kleje szybkowiążące Przyczepność wczesna po czasie nie dłuższym niż 6 godzin 0,5 Czas otwarty przyczepność po czasie nie krótszym niż 10 min 0,5 Wymagania dodatkowe kleje cementowe klasy C2 Przyczepność początkowa [N/mm 2 ] 1 Przyczepność po zanurzeniu w wodzie [N/mm 2 ] 1 Przyczepność po starzeniu termicznym [N/mm 2 ] 1 Przyczepność zamrażania-rozmrażania [N/mm 2 ] 1 Wymagania fakultatywne właściwości specjalne Odkształcalność poprzeczna [mm] Klasa S2 > 5 Klasa S1 2,5 5 Spływ [mm] 0,5 Wydłużony czas otwarty przyczepność po czasie nie krótszym niż 30 min 0,5 Kleje klasy C2S1 lub C2S2 są przede wszystkim stosowane do wykonywania okładzin i wykładzin zewnętrznych (tarasy, balkony, elewacje) oraz w wewnątrz w miejscach narażonych na intensywne oddziaływania termiczne (duży gradient temperatury i/lub szokowa zmiana temperatury) jak również w basenach pływackich (w części niecki pod lustrem wody) oraz na podłożach drewnianych lub z materiałów drewnopochodnych (np. płyty OSB). Kleje klasy C2 należy stosować przy wykonywaniu okładzin na starej, stabilnej glazurze (alternatywą jest klej klasy C1 z warstwą sczepną) oraz nietypowych, tzw. trudnych podłożach (niskonasiąkliwe, lastryko, itp.). W przypadku klejów przeznaczonych do wykonywania okładzin na warstwach hydroizolacji podpłytkowej np. W pomieszczeniach wilgotnych lub mokrych, należy kierować się wytycznymi producenta systemu (klej + izolacja podpłytkowa). W systemach ogrzewania podłogowego i ściennego zalecane, jednakże nie obligatoryjne, jest stosowanie zapraw klejowych klasy C2, chyba że z indywidualnej analizy wynika konieczność stosowania klejów odkształcalnych. Do wykonywania okładzin ściennych należy stosować kleje o zmniejszonym spływie (T), wykładziny zaleca się układać na klejach rozpływnych (dedykowanych płytkom podłogowym). Kleje dyspersyjne Wymagania stawiane dyspersyjnym klejom do płytek wg PN-EN A1:2012 podano w tabeli. Tabela. Wymagania techniczne stawiane klejom dyspersyjnym wg PN-EN A1:2012 Wymagania podstawowe kleje dyspersyjne klasy D1 Początkowa wytrzymałość na ścinanie [N/mm 2 ] Wytrzymałość na ścinanie po starzeniu termicznym [N/mm 2 ] Czas otwarty przyczepność po czasie nie krótszym niż 20 min 1 1 0,5

60 ST 0.3 Wymagania dodatkowe kleje dyspersyjne klasy D2 Przyczepność po zanurzeniu w wodzie [N/mm 2 ] Przyczepność w podwyższonej temperaturze [N/mm 2 ] 1 0,5 Wymagania fakultatywne właściwości specjalne Spływ [mm] 0,5 Wydłużony czas otwarty przyczepność po czasie nie krótszym niż 30 min 0,5 Kleje dyspersyjne nie są odporne na działanie wody co wymusza ich zastosowanie w miejscach suchych. Nadają się do wykonywania lokalnych napraw wykładzin i okładzin wewnętrznych oraz do klejenia płytek na podłożach drewnianych i drewnopochodnych (należy zwrócić uwagę na odporność podłoża drewnopochodnego na wilgoć znajdującą się w kleju). Dodatkowe wymagania stawiane klejom do płytek i płyt wielkoformatowych Płyty wielkoformatowe należy kleić na kleje klasy przynajmniej C2 S1 wg PN-EN A1:2012, zalecane S1 F. Dysproporcje między wielkością płytek i grubością mogą powodować, że płyty takie mogą być wrażliwe na oddziaływanie wody znajdującej się w zaprawie klejącej (może wynikać to także ze swoistych właściwości materiałów (np. konglomeratów, dlatego zawsze zalecane jest użycie kleju szybkowiążącego). W takich przypadkach konieczne może być badanie odkształcalności płyty i na tej podstawie dobór odpowiedniego typu kleju, np. reaktywnego (epoksydowego, należy tu zwrócić uwagę na specyficzne wymogi wytrzymałościowe podłoża wynikające z parametrów wytrzymałościowych klejów epoksydowych). Tabela. Dobór zaprawy klejącej w zależności od odkształcenia płytek wielkoformatowych Odkształcenie płytki Zalecana zaprawa klejąca 0,3 mm C2 S1 > 0,3 mm i 0,6 mm C2EF S1 lub C2EF S2 lub > 0,6 mm R Zaprawa spoinująca Cementowa zaprawa spoinująca musi spełniać wymagania normy PN-EN 13888:2010. Tabela. Wymagania stawiane cementowym zaprawom do spoinowania wg PN-EN 13888:2010 Wymagania Wymagania dodatkowe podstawowe Właściwość Wymagania dla klasy CG 1 Odporność na ścieranie, mm Wymagania dla klasy CG 2 W Wymagania dla klasy CG 2 A Wymagania dla klasy CG 2 W A Wytrzymałość na zginanie po 2,5 2,5 2,5 2,5 Wytrzymałość na zginanie po cyklach 2,5 2,5 2,5 2,5 Wytrzymałość na ściskanie po Wytrzymałość na ściskanie po cyklach Absorpcja wody po minutach, Absorpcja g wody po minutach, g Skurcz, mm/m Wysoka odporność na ścieranie, mm 3 Zmniejszona absorpcja wody po 30 minutach, g 2 2 Zmniejszona absorpcja wody po 240 minutach, g 5 5

61 ST 0.3 Na posadzkach oraz innych powierzchniach narażonych na ścieranie (np. przez intensywne mycie) należy stosować zaprawy klasy CG 2A, w strefach narażonych na zawilgocenie i wodę zaprawy klasy CG 2W. Na powierzchniach zewnętrznych (balkony, tarasy, elewacje) oraz narażonych na obciążenia termiczne stosować zaprawy spoinujące o podwyższonych wymaganiach (CG 2W/CG 2WA), dla których producent deklaruje takie zastosowanie. W basenach pływackich zaleca się stosować zaprawy epoksydowe. Materiały pomocnicze Materiały pomocnicze do wykonywania posadzek i okładzin z płytek to: masy dylatacyjne listwy dylatacyjne i wykończeniowe, środki ochrony płytek i spoin, środki do usuwania zanieczyszczeń, środki do konserwacji posadzek i okładzin. Do wypełnień dylatacji stosuje się najczęściej masy dylatacyjne na bazie silikonów, akryli oraz MS polimeru. Wymagania stawiane masom dylatacyjnym podają normy PN-EN :2013 oraz PN-EN : Kruszywo, jeżeli jest stosowane do wytwarzania zapraw na budowie, powinno spełniać wymagania normy PN- EN 13139:2003. Cement, jeżeli jest stosowany do wytwarzania zapraw na budowie, powinien spełniać wymagania z normy: PN-EN 197-1:2012. Szczegółowe wymagania dotyczące kruszywa (rodzaj, krzywa przesiewu), spoiwa (cement), rodzaju i klasy zaprawy oraz ewentualnych dodatków (np. emulsje polimerowe itp.) podają odpowiednie specyfikacje techniczne (ST). Pozostaje materiały muszą mieć własności techniczne określone przez producenta lub odpowiednie dokumenty odniesienia. Woda Do przygotowania zapraw klejowych i spoinujących stosować należy wodę odpowiadającą wymaganiom normy PN-EN 1008:2004. Bez badań laboratoryjnych może być stosowana wodociągowa woda pitna Izolacja termiczna i akustyczna posadzki Do wykonania termoizolacji posadzki, ze względu na wymagane parametry wytrzymałościowe, najczęściej stosuje się: polistyren ekspandowany (styropian, EPS), zgodny z normami, europejskimi ocenami technicznymi, aprobatami technicznymi wydanych do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności w krajowych ocenach technicznych. polistyren ekstrudowany (XPS), zgodny z PN-EN A1: , wełnę mineralną, zgodną z PN-EN A1: , klasy minimum CS(10) Warunki przyjęcia na budowę materiałów i wyrobów do robót posadzkowych i okładzinowych z płytek Materiały i wyroby mogą być przyjęte na budowę, jeśli spełniają następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji przetargowej i w niniejszej specyfikacji technicznej, są w oryginalnie zamkniętych opakowaniach, są oznakowane w sposób umożliwiający pełną identyfikację, spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania użytych wyrobów budowlanych, zgodnie z ustawą z 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881 z późniejszymi zmianami), Rozporządzeniem Parlamentu Europejskiego i Rady (UE) NR 305/2011 z dnia 9 marca 2011 r. ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylające dyrektywę Rady 89/106/EWG, karty techniczne wyrobów lub zalecenia producentów dotyczące stosowania wyrobów, posiadają karty charakterystyki substancji niebezpiecznej, opracowane zgodnie z Rozporządzeniem (WE) Nr 1907/2006 Parlamentu Europejskiego i Rady z dnia 18 grudnia 2006 r. w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów (REACH) oraz ROZPORZĄDZENIEM KOMISJI (UE) NR 453/2010 z dnia 20 maja 2010 r. zmieniające rozporządzenie (WE) nr 1907/2006 Parlamentu Europejskiego i Rady w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów (REACH), opakowania wyrobów zakwalifikowanych do niebezpiecznych spełniają wymagania wynikające z Ustawy z dnia 25 lutego 2011 r. o substancjach chemicznych i ich mieszaninach (Dz. U. z 2011 Nr 63, poz. 322) z późniejszymi zmianami oraz rozporządzenia Ministra Zdrowia z dnia 23 stycznia 2014 r. zmieniającego rozporządzenie w sprawie oznakowania opakowań substancji niebezpiecznych i mieszanin niebezpiecznych oraz niektórych mieszanin (Dz. U. z 2014 Nr 0, poz. 145) z późniejszymi zmianami, spełniają wymagania wynikające z ich terminu przydatności do użycia (termin zakończenia prac powinien się kończyć przed zakończeniem podanych na opakowaniach terminów przydatności do stosowania odpowiednich wyrobów). Niedopuszczalne jest stosowanie do prac płytkarskich materiałów nieznanego pochodzenia.

62 ST Warunki przechowywania materiałów i wyrobów do robót posadzkowych i okładzinowych Wszystkie materiały i wyroby powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm, europejskich ocen technicznych bądź aprobat technicznych wydanych do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowych ocen technicznych. Pomieszczenie magazynowe do przechowywania wyrobów opakowanych powinno być kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarznięciem i przed działaniem promieni słonecznych. Wyroby konfekcjonowane powinny być przechowywane w oryginalnych, zamkniętych opakowaniach w temperaturze powyżej +5 C a poniżej +30 C, o ile producent nie podaje inaczej. Wyroby pakowane w worki powinny być układane na paletach lub drewnianej wentylowanej podłodze, w ilości warstw nie większej niż 10. Jeżeli nie ma możliwości poboru wody na miejscu wykonywania robót, to wodę należy przechowywać w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przechowywać wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano materiały mogące zmienić skład chemiczny wody. Jeżeli w skład systemu wchodzą wyroby zaklasyfikowane jako niebezpieczne, sposób magazynowania musi uwzględniać ochronę zdrowia człowieka i bezpieczeństwa oraz ochronę środowiska, zgodnie z Rozporządzeniem Ministra Zdrowia z dnia 23 stycznia 2014 r. zmieniającego rozporządzenie w sprawie oznakowania opakowań substancji niebezpiecznych i mieszanin niebezpiecznych oraz niektórych mieszanin (Dz. U. z 2014 Nr 0, poz. 145) z późniejszymi zmianami oraz Rozporządzeniem Parlamentu Europejskiego i Rady (WE) nr 1272/2008 z dnia 16 grudnia 2008 r. w sprawie klasyfikacji, oznakowania i pakowania substancji i mieszanin, zmieniające i uchylające dyrektywy 67/548/EWG i 1999/45/WE oraz zmieniające rozporządzenie (WE) nr 1907/ WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne Kod CPV , pkt Sprzęt i narzędzia do wykonywania robót posadzkowych i okładzinowych Wykonawca jest zobowiązany do używania takich narzędzi i sprzętu, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robót oraz będą przyjazne dla środowiska, a także bezpieczne dla brygad roboczych wykonujących prace glazurnicze. Przy doborze narzędzi i sprzętu należy uwzględnić wymagania producenta stosowanych materiałów. Do przygotowania i oceny stanu podłoża należy stosować młotki, przecinaki, szczotki, szczotki druciane, szpachelki, odkurzacze przemysłowe, urządzenia do czyszczenia powierzchni, termometry do mierzenia temperatury podłoża i powietrza, wilgotnościomierze do oznaczania wilgotności podłoża, przyrządy do badania wytrzymałości podłoża, łaty, poziomnice. Do wykonywania robót posadzkowych i okładzinowych należy stosować: szpachle i pace metalowe lub z tworzyw sztucznych, narzędzia lub urządzenia mechaniczne do cięcia płytek, pace ząbkowane stalowe lub z tworzyw sztucznych o wysokości ząbków 4-12 mm do rozprowadzania kompozycji klejących, łaty do sprawdzania równości powierzchni, poziomnice, mieszadła koszyczkowe napędzane wiertarką elektryczną oraz pojemniki do przygotowania kompozycji klejących, pace gumowe lub z tworzyw sztucznych do spoinowania, gąbki do mycia i czyszczenia, wkładki (krzyżyki) dystansowe, systemy poziomowania płytek. 4, WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1. Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne Kod CPV , pkt Wymagania szczegółowe dotyczące transportu materiałów i wyrobów do robót posadzkowych i okładzinowych Załadunek i wyładunek wyrobów w opakowaniach, ułożonych na paletach należy prowadzić sprzętem mechanicznym. Załadunek i wyładunek wyrobów w opakowaniach układanych luzem wykonuje się ręcznie. Ręczny załadunek zaleca się prowadzić przy maksymalnym wykorzystaniu sprzętu i narzędzi pomocniczych takich jak: chwytaki, wciągniki, wózki. Środki transportu do przewozu materiałów i wyrobów workowanych muszą umożliwiać zabezpieczenie tych wyrobów przed zawilgoceniem, przemarznięciem, przegrzaniem i zniszczeniem mechanicznym. Materiały płynne pakowane w pojemniki, kontenery itp. należy chronić przed przemarznięciem, przegrzaniem i zniszczeniem mechanicznym.

63 ST 0.3 Jeżeli nie istnieje możliwość poboru wody na miejscu wykonania robót, to wodę należy dowozić w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przewozić wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano inne płyny bądź substancje mogące zmienić skład chemiczny wody. Transport materiałów wykorzystywanych w innych robotach budowlanych nie może odbywać się po wcześniej wykonanych posadzkach. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt Warunki przystąpienia do robót Do wykonywania robót glazurniczych można przystąpić po zakończeniu poprzedzających robót budowlanych i robót mogących stanowić przyczynę uszkodzenia warstw poprzedzających oraz po przygotowaniu i kontroli podłoża a także po przeprowadzeniu kontroli materiałów. Przed przystąpieniem do wykonywania posadzek i okładzin z płytek powinny być zakończone: wszystkie roboty stanu surowego łącznie z wykonaniem podłoży, warstw konstrukcyjnych i izolacji podłóg i ścian, roboty instalacji sanitarnych, centralnego ogrzewania, elektrycznych i innych np. technologicznych (szczególnie dotyczy to instalacji podpodłogowych i ściennych), Wszystkie bruzdy, kanały i przebicia powinny być naprawione i wykończone tynkiem lub zaprawami naprawczymi. Jastrychy, wylewki, tynki jak również podłoża konstrukcyjne (beton, mur) powinny być naprawione dedykowanymi do tego celu systemami/zaprawami (np. zaprawy PCC, zaprawy reprofilacyjne, warstwy wyrównawcze/wygładzające/samopoziomujące, systemy klamrowania rys i spękań. itp.) Temperatura powietrza i podłoża podczas aplikacji powinna być równa lub wyższa niż +5 C. Za górną temperaturę aplikacji przyjmuje się +30 C, o ile producent zaprawy klejącej lub spoinującej nie podaje inaczej Wykonanie posadzek i okładzin z płytek Ogólne wymagania stawiane podłożu pod wykładziny Posadzki z płytek można wykonywać na podłożach podanych w pkt Dopuszczalne odchylenie powierzchni podkładu od płaszczyzny poziomej nie może przekraczać 5 mm na całej długości łaty kontrolnej o długości 2 m. Jednocześnie odchylenie od poziomu/założonego spadku płaszczyzny nie może być większe niż 5 mm i nie może powodować powstawania kałuż wody jak również zmieniać kierunku spadku. Przed rozpoczęciem prac okładzinowych podłoże musi być odpowiednio wysezonowane. Dla podłoży betonowych i z tradycyjnej zaprawy cementowej zaleca się sezonowanie podłoża przez dni, w przypadku podłoży z mas typu PCC lub z suchych zapraw zarabianych na budowie tylko wodą wiążące są wytyczne producenta (dla zapraw PCC jest to przeciętnie klika dni). Za maksymalną optymalną wilgotność podłoża przyjmuje się 4% (masowo), w przypadku płytek wielkoformatowych lub ogrzewania podłogowego 2%. Dokumentacja przetargowa może postawić ostrzejsze wymagania. Tradycyjne cementowe jastrychy z ogrzewaniem podłogowym można zacząć wygrzewać nie wcześniej niż po 3 tygodniach od chwili wykonania (optymalnie po 28 dniach). Dla szybkowiążących i fabrycznie przygotowanych podkładów moment rozpoczęcia wygrzewania określa ich producent. Przez pierwsze 3 dni temperatura czynnika grzewczego nie powinna przekraczać 50% maksymalnej temperatury grzewczej, dopiero przez kolejne 4 dni ogrzewanie może pracować na 100% mocy. Bezwzględnie sporządzić protokół grzewczy. Dla jastrychów anhydrytowych czas sezonowania zależy od grubości i warunków cieplno-wilgotnościowych. Wg wytycznych Informationen über Calciumsulfatfließestriche dla jastrychu o grubości 35 mm, czas sezonowania może się wahać od 3 do 6 tygodni. Jastrychy z ogrzewaniem podłogowym można zacząć wygrzewać nie wcześniej niż po 1 tygodniu od chwili wykonania. Dla szybkowiążących jastrychów moment rozpoczęcia wygrzewania określa producent jastrychu. Przez pierwsze 3 dni temperatura czynnika grzewczego nie powinna przekraczać 50% maksymalnej temperatury grzewczej, dopiero przez kolejne 4 dni ogrzewanie może pracować na 100% mocy. Bezwzględnie sporządzić protokół grzewczy. Za maksymalną zalecaną wilgotność jastrychu anhydrytowego przyjmuje się 0,5% (masowo), w przypadku ogrzewania podłogowego 0,3% Ogólne wymagania stawiane podłożu pod okładziny Okładziny z płytek można wykonywać na podłożach podanych w pkt , pkt oraz pkt Dla powierzchni pionowych, wg wytycznych ITB Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych: odchylenie powierzchni od płaszczyzny oraz odchylenie krawędzi od linii prostej mierzone łatą kontrolną o długości 2 m nie może przekraczać 3 mm przy liczbie odchyłek nie większej niż 3 na długości łaty odchylenie powierzchni od kierunku pionowego nie może być większe niż 4 mm na wysokości kondygnacji, odchylenie powierzchni od kierunku poziomego nie może być większe niż 2 mm na 1 m. Podstawowym wymogiem dla podłoży murowych jest ograniczenie możliwych odkształceń podłoża po wykonaniu okładziny. Z tego powodu norma DIN : wymaga minimum 6 miesięcznej przerwy

64 ST 0.3 technologicznej po postawieniu ściany. Okres ten może być skrócony, jeżeli z analizy danego przypadku wynika, że po tym okresie nie wystąpią dalsze odkształcenia podłoża. Mur powinien być w stanie powietrzno-suchym. Wg wytycznych ITB Warunki techniczne wykonania i odbioru robót budowlanych, część B: Roboty wykończeniowe. Zeszyt 1: Tynki tynkom stawia się następujące wymagania: tynki II kategorii powinny być wykonywane jako dwuwarstwowe obrzutka + narzut wyrównany od ręki a następnie zatarty na ostro. Powierzchnia powinna być równa ale szorstka, tynki III kategorii powinny być wykonywane jako trójwarstwowe obrzutka + narzut + gładź jednolicie zatarta. Powierzchnia powinna być równa i gładka. Dopuszczalne są ślady wygładzania kielnią lub zacierania packą o głębokości do 1 mm i długości do 5 cm w ilości nie przekraczającej 3 szt./10 m 2, niedopuszczalne są pęcherze, wypryski, spęcznienia wykwity i zacieki. Długość przerw technologicznych przy wykonywaniu tynków zwykłych, wg zaleceń wytycznych Warunki techniczne wykonania i odbioru robót budowlanych, część B: Roboty wykończeniowe. Zeszyt 1: Tynki dla tynków o grubości 1 cm i 1,5 cm wynoszą odpowiednio 14 i 21 dni. Przy wykonywaniu prac w niekorzystnych warunkach cieplno-wilgotnościowych długości przerw technologicznych należy zwiększyć. Dla suchych zapraw tynkarskich, zarabianych tylko wodą, możliwe jest skrócenie czasów przerw technologicznych o ile producent zaprawy na to zezwala Dodatkowe wymagania pod płytki wielkoformatowe Podane w pkt i pkt tolerancje wymiarowe dla płytek wielkoformatowych (o powierzchni 0,25 m 2 lub o boku dłuższym niż 70 cm) są niewystarczające. Na posadzkach należy zawsze stosować samopoziomujące masy wygładzające lub masy szpachlowe, na ścianach należy wykonać szpachlę wygładzającą. Ostateczną tolerancję wymiarową podłoża ustalić opierając się na zaleceniach producenta płyt, z uwzględnieniem możliwej do nałożenia grubości warstwy kleju oraz wielkości i kształtu płytek. Płyty wielkoformatowe, zwłaszcza typu slim nie nadają się do klejenia na kleju grubowarstwowym. Konsekwencją tego jest także konieczność określenia minimalnych parametrów podłoża (rodzaj i parametry termoizolacji jeżeli jest wykonywana, wytrzymałości na ściskanie oraz ugięcia jastrychu). Konieczne może być także obliczeniowe wyznaczenie rozstawu i szerokości dylatacji, zwłaszcza, gdy powierzchnia płyt jest narażona na znaczną różnicę temperatur (szerokość spoin nie może być mniejsza niż 3 mm, jednak ze względów estetycznych nie stosuje się zbyt szerokich spoin) Przygotowanie podłoża Przeznaczone do wyłożenia płytkami podłoże cementowe (płyta betonowa, jastrych, tynk itp.) musi być stabilne, nośne, niezarysowane, szorstkie (z otwartymi porami), czyste oraz wolne od substancji mogących pogorszyć przyczepność (mleczko cementowe, wykwity, tłuste plamy, pozostałości po środkach antyadhezyjnych, itp.). Czyszczenie podłoża można przeprowadzić za pomocą metod mechanicznych (np. szlifowanie), lub ręcznie, np. przez skucie, zmycie wodą z dodatkiem detergentu czy też zastosowanie innych specjalistycznych środków. Po usunięciu mleczka cementowego powierzchnię oczyścić odkurzaczem przemysłowym, ewentualnie zdmuchnąć pył sprężonym powietrzem. Wykruszenia, ubytki, raki itp. naprawić zaprawami naprawczymi np. typu PCC (z systemów napraw konstrukcji betonowych i żelbetowych) lub innymi zaprawami mogącymi służyć do reprofilacji (zależy to od parametrów wytrzymałościowych podłoża i materiału naprawczego oraz wytycznych producenta systemu). Prace reprofilacyjne przeprowadzać zgodnie z kartami technicznymi i szczegółową specyfikacją zastosowanego systemu. Sposób naprawy zarysowanego podłoża zależy przede wszystkim od przyczyn powstania rys, ich stabilności i szerokości rozwarcia, dlatego musi on być ujęty w dokumentacji przetargowej. Powierzchnię tynku oczyścić, odspojone i niestabilne fragmenty skuć, nierówności i/lub ubytki uzupełnić zaprawą tynkarską, o parametrach wytrzymałościowych dostosowanych do wytrzymałości podłoża i wcześniej nałożonego tynku. Ze względu na konieczność zapewnienia odpowiedniego zespolenia z podłożem zaleca się stosować warstwę sczepną lub dodatek modyfikatorów polimerowych do wody zarobowej. Nieotynkowane ściany (mury) konstrukcyjne lub działowe starannie oczyścić, naprawić (skuć lub wypełnić) spoiny, wypełnić ubytki. Szczególnie starannie ocenić powierzchnię ściany pod względem równości (płaskości) powierzchni. Do tego celu stosować zaprawy adekwatne do rodzaju podłoża. Stosując tradycyjne zaprawy (na bazie spoiw hydraulicznych cementu i wapna) zaleca się dodanie do wody zarobowej polimerowych modyfikatorów, lub alternatywnie, zastosowanie warstwy sczepnej. Materiały chłonne i bardzo porowate (np. beton komórkowy) wymagają zagruntowania systemowym gruntownikiem lub przeszpachlowania zamykającego pory. Należy stosować sposób zalecany przez producenta kleju. Jastrychy anhydrytowe wymagają sprawdzenia powierzchni ze względu na: obecność cienkiej (grubość rzędu części milimetra) warstwy powstałej ze spoiwa oraz dodatków do suchej zaprawy. Sprawdzenie następuje wizualnie (charakterystyczny, matowy lub błyszczący wygląd) oraz przez wykonanie siatki nacięć (odstęp rzędu mm). Należy ją usunąć np. przez przeszlifowanie, nadmierną miejscową koncentrację spoiwa, nie pozwalającą lub znacznie utrudniającą prawidłowe wiązanie i twardnienie niżej położonych warstw. Sprawdzenie następuje przez swobodne puszczenie młotka ślusarskiego o wadze ok. 0,5 kg pochylonego pod kątem Stwardniałe pola ulegną spękaniu i odspojeniu. Powierzchnie takie usunąć ręcznie lub mechanicznie (np. frezowanie, szlifowanie) i naprawić zaprawą zalecaną przez producenta jastrychu, obecność białych, miękkich pól, zwłaszcza na powierzchniach jastrychów zarobionych zbyt dużą ilością wody (pomocna może być próba zarysowania twardym narzędziem). Niestabilne fragmenty usunąć mechanicznie, ubytki naprawić.

65 ST 0.3 Powierzchnię jastrychów anhydrytowych przed zagruntowaniem zawsze przeszlifować mechanicznie papierem ściernym (w jednym przejściu) i odkurzyć odkurzaczem przemysłowym. Suche jastrychy gipsowe (płyty) zamocować do podłoża wkrętami, uszkodzone i wyłamane krawędzie naprawić zaprawą zalecaną przez producenta, styki zabezpieczyć systemową taśmą i zaszpachlować. Powierzchnię płyt gipsowo-kartonowych lub gipsowo-włóknowych przeszlifować w celu usunięcia ewentualnych zanieczyszczeń, uszkodzone krawędzie, narożniki i złącza naprawić oraz zabezpieczyć systemowymi taśmami i zaszpachlować. Podłoża gipsowe bezwzględnie wymagają zagruntowania preparatem zalecanym przez producenta powłoki hydroizolacyjnej. Rozróżnia się: dylatacje konstrukcyjne obiektu (budynku) są niezależne od konstrukcji samej podłogi, przebiegają zawsze przez wszystkie warstwy konstrukcji. przy większych powierzchniach oraz w systemach ogrzewania podłogowego należy wykonać dylatacje pośrednie (strefowe). Muszą one przechodzić przez całą grubość jastrychu i być odwzorowane w okładzinie. Dylatacje tego typu wykonuje się ponadto w przypadku znacznych różnic w temperaturze czynnika grzewczego lub rodzaju ogrzewania podłogowego (elektryczne, wodne). Oddylatować od siebie należy także pola z niezależnie regulowanym ogrzewaniem. Dylatacje strefowe wykonuje się także w przypadku powierzchni o kształcie liter L lub U tak, aby kształt zdylatowanej powierzchni był prostokątny. Szerokość dylatacji pośrednich przy ogrzewaniu podłogowym nie powinna być mniejsza niż 10 mm, dylatacje brzegowe oddzielają podkład od elementów pionowych. Przecinają one warstwę wierzchnią i dodatkowo, w przypadku podłogi pływającej uniemożliwiają powstawanie tzw. mostków akustycznych. Powinny mieć szerokość przynajmniej 10 mm w przypadku systemów z ogrzewaniem podłogowym, w pozostałych przypadkach jest to zalecana szerokość (minimalna 8 mm), dylatacje montażowe oddzielają wykładzinę ceramiczną od kratek, wpustów, rur instalacyjnych, itp. Ich szerokość wynosi zwykle 6-8 mm (ale nie mniej niż 5 mm). Według wytycznych Beläge auf Zementestrich. Fliesen und Platten aus Keramik, Naturwerkstein und Betonwerkstein auf beheizten und unbeheizten Zementgebundenen Fußbodenkonstruktionen pola jastrychu z ogrzewaniem podłogowym nie mogą być większe niż 40 m 2, przy czym długość niezdylatowanego boku nie może być większa niż 6,5 m długości. Powierzchnie nieogrzewane powinny być zdylatowane na pola o powierzchni nie większej niż 60 m2, przy czym długość niezdylatowanego boku nie może być większa niż 8 m długości. Zdylatowana powierzchnia powinna być kwadratowa lub prostokątna, o proporcjach boków nie przekraczających 1:1,5. Według wytycznych Beläge auf Calziumsulfatestrich. Keramische Fliesen und Platten, Naturwerkstein und Betonwerkstein auf calziumsulfatgebundenen Estrichen pola jastrychu z ogrzewaniem podłogowym nie powinny być większe niż 100 m2, przy czym długość niezdylatowanego boku nie powinna być większa niż 10 m długości. Przy kwadratowych lub prostokątnych powierzchniach (proporcje boków nie większe niż 2:1) możliwe jest także wykonanie większych, niezdylatowanych powierzchni (o ile wykona się niezbędne obliczenia). W pomieszczeniach bez ogrzewania podłogowego długość niezdylatowanego boku nie powinna przekraczać 20 m, gdy stosuje się jastrych upłynniony oraz 15 m w pozostałych przypadkach. Wg wytycznych ITB Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych wewnątrz budynku pola dylatacyjne powinny mieć wymiary nie większe niż 5x6 m. W okładzinie ceramicznej dylatacje zwykle wykonuje się: przy stropie (gdy okładzina wykonywana jest na całej wysokości ściany), przy posadzce (styk ściany z posadzką/dylatacja brzegowa wykładziny), w pionowych narożnikach wewnętrznych, wzdłuż styku różnego rodzaju podłoży, oddzielając okładzinę od przechodzących przez nią wbudowanych w ścianę elementów oraz od elementów o innym współczynniku rozszerzalności liniowej. Szerokość dylatacji strefowych, montażowych i brzegowych w okładzinie ceramicznej powinna wynosić 5-10 mm. Szczeliny dylatacyjne powinny być wypełnione materiałem wskazanym w projekcie (por p ). Wykonstruowanie dylatacji musi zawsze uwzględniać właściwości materiału warstwy wierzchniej. Może się okazać, że w odniesieniu do konkretnych warunków użytkowania i konkretnego materiału warstwy wierzchniej podane powyżej wymogi ulegną zaostrzeniu chodzi tu przede wszystkim o rozstaw i szerokość dylatacji. Uwaga: zmiana szerokości szczeliny dylatacyjnej ma wpływ na dobór materiału do jej wypełnienia zastosowany materiał musi umożliwić przeniesienie (elastyczne) zmian jej szerokości. Dylatacje w podłożu muszą zostać powtórzone w okładzinie ceramicznej i idealnie się pokrywać Układanie płytek Układanie płytek ceramicznych można rozpocząć po przygotowaniu podłoża i pozytywnym wyniku jego kontroli. Przed przystąpieniem do zasadniczych robót okładzinowych należy przygotować wszystkie niezbędne materiały, narzędzia i sprzęt, posegregować płytki według wymiarów, gatunku i odcieni oraz rozplanować sposób układania płytek. Położenie płytek należy rozplanować uwzględniając ich wielkość, szerokość spoin oraz układ dylatacji. Szczególnie starannego rozplanowania wymaga wykładzina zawierająca określone w dokumentacji wzory lub składająca się z różnego rodzaju i wielkości płytek.

66 ST 0.3 Wybór kompozycji klejących zależy od rodzaju płytek i podłoża oraz wymagań stawianych podłodze (pkt ). Kompozycja (zaprawa) klejąca musi być przygotowana zgodnie z instrukcją producenta (ilość wody, czas mieszania itp.). Czas, po którym można rozpocząć spoinowanie podany jest w szczegółowej specyfikacji technicznej lub karcie technicznej zastosowanego kleju. Wielkość zębów pacy zależy od wielkości płytek. Zaleca się stosować następujące wielkości zębów pacy: płytki 50 x 50 mm 3 mm, płytki 100 x 100 mm 4 mm, płytki 150 x 150 mm 6 mm, płytki 200 x 200 mm 6 mm, płytki 250 x 250 mm 8 mm, płytki 300 x 300 mm 10 mm, płytki 400 x 400 mm i większe 12 mm. Grubość warstwy kleju zależy od rodzaju i równości podłoża oraz rodzaju i wielkości płytek i wynosi średnio około 6-10 mm. Uwaga: grubość warstwy kleju nie może przekraczać zaleceń jego producenta. Zaleca się następujące szerokości spoin przy płytkach o długości boku: do 100 mm około 2 mm, od 100 do 200 mm około 3 mm, od 200 do 600 mm około 4 mm, powyżej 600 mm 5-20 mm. Powierzchnie poziome Okładzinę ceramiczną układa się na pełne podparcie, na warstwie zaprawy klejącej metodą pacy ząbkowanej lub metodą narzucania (ang. floating metod) przy stosowaniu kleju dedykowanego okładzinom podłogowym, lub metodą narzucania i rozprowadzania (ang. floating and buttering metod) przy stosowaniu kleju do okładzin podłogowych i ściennych. Niedopuszczalne jest pozostawienie pustych przestrzeni pod płytką. Po nałożeniu zaprawy klejącej układa się płytki od wyznaczonej linii lub wybranego narożnika. Nakładając pierwszą płytkę należy ją lekko przesunąć po podłożu (około 1 cm), ustawić w żądanej pozycji i docisnąć dla uzyskania przyczepności kleju do płytki. Następne płytki należy dołożyć do sąsiednich, docisnąć i mikroruchami odsunąć na szerokość spoiny. Dzięki dużej przyczepności świeżej kompozycji klejowej po dociśnięciu płytki uzyskuje się efekt przyssania. Większe płytki zaleca się dobijać młotkiem gumowym. Należy przestrzegać podanych przez producenta czasu obrabialności, czasu otwartego i korygowalności. Dla uzyskania jednakowej wielkości spoin stosuje się wkładki (krzyżyki) dystansowe. Przed całkowitym stwardnieniem kleju ze spoin pomiędzy płytkami należy usunąć jego nadmiar, można też usunąć wkładki dystansowe. W trakcie układania płytek należy także mocować profile (listwy) dylatacyjne. Szczeliny dylatacyjne nie mogą być zanieczyszczone klejem lub zaprawą spoinującą. Po ułożeniu płytek na powierzchni poziomej wykonuje się cokolik. Szczegóły powinna określać dokumentacja przetargowa. Powierzchnie pionowe Kompozycję klejącą nakłada się na podłoże gładką krawędzią pacy a następnie przeczesuje się powierzchnię zębatą krawędzią ustawioną pod kątem około 50. Kompozycja klejąca powinna być rozłożona równomiernie i pokrywać całą powierzchnię podłoża. Wielość zębów pacy zależy od wielkości płytek. Prawidłowo dobrane wielkość zębów i konsystencja kompozycji sprawiają, że kompozycja nie wypływa z pod płytek i pokrywa minimum 65% powierzchni płytki. Układanie płytek rozpoczyna się od dołu w dowolnym narożniku, jeżeli wynika z rozplanowania, że powinna znaleźć się tam cała płytka. Jeśli pierwsza płytka ma być docinana, układanie należy zacząć od przyklejenia drugiej całej płytki w odpowiednim dla niej miejscu. Układanie płytek polega na ułożeniu płytki na ścianie, dociśnięciu i mikroruchami ustawieniu na właściwym miejscu przy zachowaniu wymaganej wielkości spoiny. Dzięki dużej przyczepności świeżej zaprawy klejowej po dociśnięciu płytki uzyskuje się efekt przyssania. Płytki o dużych wymiarach zaleca się dobijać młotkiem gumowym. Pierwszy rząd płytek, tzw. cokołowy, układa się zazwyczaj po ułożeniu wykładziny podłogowej. Płytki tego pasa zazwyczaj trzeba przycinać na odpowiednią wysokość. Dla uzyskania jednakowej wielkości spoin stosuje się wkładki (krzyżyki) dystansowe. Przed całkowitym stwardnieniem kleju ze spoin należy usunąć jego nadmiar, można też usunąć wkładki dystansowe. W trakcie układania płytek należy także mocować listwy wykończeniowe oraz inne elementy jak np. drzwiczki rewizyjne szachtów instalacyjnych. Drobne płytki (tzw. mozaikowe) są powierzchnią licową naklejane na papier przez co możliwe jest klejenie nie pojedynczej płytki lecz większej ilości. W trakcie klejenia płytki te dociska się do ściany deszczułką do uzyskania wymaganej powierzchni lica. W przypadku okładania powierzchni krzywych (np. słupów) należy używać odpowiednich szablonów dociskowych. Po związaniu kompozycji klejącej papier usuwa się po uprzednim namoczeniu wodą.

67 ST 0.3 Spoinowanie Spoinowanie wykonuje się rozprowadzając zaprawę do spoinowania po powierzchni wykładziny pacą gumową. Zaprawę należy dokładnie wcisnąć w przestrzenie między płytkami ruchami prostopadle i ukośnie do krawędzi płytek. Nadmiar zaprawy zbiera się z powierzchni płytek wilgotną gąbką. Świeżą zaprawę można dodatkowo wygładzić zaokrąglonym narzędziem i uzyskać wklęsły kształt spoiny. Płaskie spoiny uzyskuje się poprzez przetarcie zaprawy pacą z naklejoną gładką gąbką. Aby zapobiec zbyt szybkiemu wysychaniu spoin korzystne może być lekkie zwilżanie ich wilgotną gąbką. Dla podniesienia jakości okładziny i zwiększenia odporności na czynniki zewnętrzne, po stwardnieniu, spoiny mogą być powleczone specjalnymi preparatami impregnującymi. Ostatnim etapem jest wypełnienie dylatacji elastyczna masą. Aby zapewnić właściwe warunki pracy masy dylatacyjnej musi ona przylegać tylko do boków szczeliny, dlatego należy stosować specjalne sznury wypełniające lub paski folii układane na dnie szczeliny. Jeżeli producent masy wypełniającej dylatacje zaleca stosowanie preparatu gruntującego podłoże, to należy najpierw zagruntować boki szczeliny a następnie umieścić w złączu sznur wypełniający Wymagania dotyczące wykonania prac płytkarskich Prawidłowo wykonana wykładzina/okładzina powinna spełniać następujące wymagania: cała powierzchnia powinna mieć jednakową barwę zgodną z wzorcem (nie dotyczy okładzin dla których różnorodność barw jest zamierzona), cała powierzchnia pod płytkami na podłodze powinna być wypełniona klejem (warunek właściwej przyczepności) tj. przy lekkim opukiwaniu płytki nie powinny wydawać głuchego odgłosu, grubość warstwy klejącej powinna być zgodna z dokumentacją lub instrukcją producenta oraz wartością podaną w pkt , dopuszczalne odchylenie powierzchni poziomych od płaszczyzny (mierzone łatą długości 2 m) nie powinno być większe niż 3 mm na długości łaty i nie większe niż 5 mm na całej długości lub szerokości powierzchni okładziny, dopuszczalne tolerancje wymiarowe powierzchni pionowych wynoszą: odchylenie powierzchni od płaszczyzny oraz odchylenie krawędzi od linii prostej, mierzone łatą kontrolną o długości 2 m, nie może przekraczać 3 mm przy liczbie odchyłek nie większej niż 3 na długości łaty, odchylenie powierzchni od kierunku pionowego nie może być większe niż 4 mm na wysokości kondygnacji, odchylenie powierzchni od kierunku poziomego nie może być większe niż 2 mm na 1 m, spoiny na całej długości i szerokości muszą być wypełnione zaprawą do spoinowania, dopuszczalne odchylenie spoin od linii prostej nie powinno wynosić więcej niż 2 mm na długości 1 m i 3 mm na całej długości lub szerokości przegrody szczeliny dylatacyjne powinny być wypełnione całkowicie materiałem wskazanym w projekcie, listwy dylatacyjne powinny być osadzone zgodnie z dokumentacją i instrukcją producenta. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne Kod CPV , pkt 6 Przed przystąpieniem do wykonywania prac płytkarskich należy przeprowadzić kontrolę jakości i badania materiałów, które będą wykorzystywane do wykonywania robót oraz kontrolę przygotowania podłoża. Wszystkie materiały płytki, zaprawy klejące i spoinujące jak również materiały pomocnicze muszą spełniać wymagania odpowiednich norm, europejskich ocen technicznych lub aprobat technicznych wydanych do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowych ocen technicznych oraz odpowiadać parametrom określonym w dokumentacji przetargowej Badania przed przystąpieniem do robót Kontrola jakości materiałów Materiały użyte do prac wykładzinowych/okładzinowych muszą odpowiadać wymaganiom podanym w pkt. 2. niniejszej specyfikacji technicznej. Bezpośrednio przed użyciem należy sprawdzić: w protokole przyjęcia materiałów na budowę; czy dostawca dostarczył dokumenty świadczące o dopuszczeniu do obrotu lub udostępnieniu na rynku krajowym bądź do jednostkowego zastosowania materiałów budowlanych będących wyrobami w myśl ustawy z 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity Dz. U. z 2016 r. Nr 0 poz. 1570) oraz Rozporządzenia Parlamentu Europejskiego i Rady (UE) NR 305/2011 z dnia 9 marca 2011 r. ustanawiającego zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylającego dyrektywę Rady 89/106/EWG, stan opakowań (oryginalność opakowań i ich szczelność) oraz sposób przechowywania materiałów, terminy przydatności podane na opakowaniach. Przed przystąpieniem do robót Wykonawca powinien wykonać badania wody oraz ewentualnie innych materiałów użytych do wykonania robót i przedstawić wyniki tych badań Inspektorowi nadzoru do akceptacji. Badania te powinny obejmować właściwości określone w pkt i p niniejszej specyfikacji oraz określone w ST zastosowanych materiałów.

68 ST 0.3 Badania podłoży pod płytki Bezwzględnemu sprawdzeniu podlega: oczyszczenie podłoża z kurzu, luźnych i niezwiązanych cząstek, obcych ciał niestabilnych fragmentów cegieł itp. Sprawdzenie można przeprowadzić poprzez oględziny, ścieranie, skrobanie lub przetarcie podłoża. Zanieczyszczenia usunąć przez oczyszczenie przy pomocy szczotek, mioteł, spłukanie wodą, odkurzenie odkurzaczem przemysłowym itp., oczyszczenie ze starych wymalowań, zanieczyszczeń olejowych, tłustych zabrudzeń, środków antyadhezyjnych itp. Sprawdzenie przeprowadzić poprzez oględziny, próbę zwilżenia wodą, itp. W zależności od rodzaju zanieczyszczeń usunąć je mechanicznie, przez zmycie wodą z dodatkiem detergentu lub stosując specjalistyczne środki, stan i równość podłoża. Sprawdzenie równości podłoża, które przeprowadza się przykładając w dowolnych miejscach i kierunkach 2-metrową łatę i/lub wykonując pomiary. Nierówności większe od podanych w punkcie oraz ubytki wyrównać/wypełnić w sposób podany w punkcie niniejszej specyfikacji technicznej. spadek podłoża, jeżeli jest przewidziany. Sprawdzenie spadków podkładu pod wykładziny (posadzki) przeprowadza się za pomocą 2-metrowej łaty i poziomnicy. Spadki mniejsze od podanych w dokumentacji technicznej wykonstruować z materiałów o właściwościach podanych w pkt niniejszej specyfikacji technicznej. Pomiary równości i spadków należy wykonać z dokładnością do 1 mm, temperatura powietrza i podłoża, wilgotność podłoża, poprawność zagruntowania podłoża (jeżeli jest wymagane). Wilgotność i temperaturę podłoża należy ocenić przy użyciu odpowiednich przyrządów (wilgotnościomierz, termometr). Wygląd powierzchni podłoża należy ocenić wizualnie, z odległości 0,5-1 m, w rozproszonym świetle dziennym lub sztucznym. Pozostałe badania (np. za pomocą młotka Schmidta, badania pull-off, pomiar wilgotności aparatem CM, itp.), jeżeli są wykonywane, należy przeprowadzić metodami opisanymi w odpowiednich dokumentach odniesienia (normach, ST itp.). Wyniki badań powinny być porównane z wymaganiami podanymi w dokumentacji przetargowej, ST lub kartach technicznych odpowiednich materiałów, odnotowane w formie protokołu kontroli i akceptowane przez inspektora nadzoru Badania w czasie robót Badania w czasie robót polegają na sprawdzeniu zgodności wykonywania robót płytkarskich z dokumentacją przetargową, ST i kartami technicznymi. Prawidłowość ich wykonania wywiera wpływ na prawidłowość dalszych prac i trwałość wykonanej wykładziny/okładziny Powinny one obejmować sprawdzenie: przestrzegania warunków prowadzenia prac podanych w pkt niniejszej ST, poprawności przygotowania podłoży oraz wykonania poszczególnych warstw (termoizolacja/izolacja akustyczna, jastrych zespolony/dociskowy/na warstwie rozdzielającej). Poprawność wykonania poszczególnych warstw ma wpływ na skuteczność i poprawność robót płytkarskich Badania w czasie układania płytek: Podczas wykonywania okładzin ceramicznych kontrolować należy: wygląd zewnętrzny zapraw klejących i spoinujących, poprawność przygotowania podłoża, ilość mieszanych składników zapraw, czas mieszania, czas aplikacji, długość przerw technologicznych, jakość (wygląd) powierzchni i krawędzi płytek, barwę, odcień oraz prawidłowość ułożenia płytek należy sprawdzać wizualnie i porównać z wymaganiami przetargu oraz wzorcem płytek, odchyłki wymiarowe powierzchni, zgodnie z pkt niniejszej specyfikacji, z dokładnością do 1 mm, prostoliniowość spoin, np. za pomocą cienkiego drutu naciągniętego wzdłuż spoin na całej ich długości dokonane pomiary odchyleń z dokładnością do 1 mm, szerokość spoin i ich wypełnienia za pomocą oględzin zewnętrznych i pomiaru na dowolnie wybranej powierzchni wielkości 1 m 2 należy zmierzyć szerokość spoin suwmiarką z dokładnością do 0,5 mm, grubość warstwy zaprawy klejącej pod płytkami (pomiar dokonany w trakcie realizacji robót lub grubość określona na podstawie zużycia) Badania w czasie odbioru robót Zakres i warunki wykonywania badań Badania w czasie odbioru robót przeprowadza się celem oceny czy spełnione zostały wszystkie wymagania dotyczące wykonanej wykładziny/okładziny, w szczególności w zakresie: zgodności z dokumentacją przetargową i specyfikacją techniczną wraz z wprowadzonymi zmianami naniesionymi w dokumentacji powykonawczej, jakości zastosowanych materiałów i wyrobów,

69 ST 0.3 prawidłowości przygotowania podłoża, prawidłowości wykonania prac płytkarskich, prawidłowości wykonania detali konstrukcyjnych. Przy badaniach w czasie odbioru robót należy wykorzystywać wyniki badań dokonanych przed przystąpieniem do robót i w trakcie ich wykonywania oraz zapisy protokołów dotyczące wykonanych robót. Przed przystąpieniem do badań przy odbiorze należy sprawdzić na podstawie dokumentów: a) czy załączone wyniki badań dokonanych przed przystąpieniem do robót potwierdzają, że przygotowane podłoża nadawały się do wykonania warstw hydroizolacyjnych i okładzinowych, a użyte materiały spełniały wymagania podane w pkt. 2 niniejszej ST, b) czy w okresie wykonywania robót temperatura otoczenia w ciągu doby nie spadła poniżej minimalnej temperatury podawanej w kartach technicznych zastosowanych materiałów, c) czy przestrzegane były długości przerw technologicznych między poszczególnymi etapami robót. Opis badań Sprawdzenie związania płytek z podkładem przez lekkie ich opukiwanie drewnianym młotkiem (lub innym podobnym narzędziem); charakterystyczny głuchy dźwięk jest dowodem nie związania płytek z podkładem). Sprawdzenie prawidłowości ułożenia płytek (odcień, kolor, wzory itp.). Sprawdzenie wyglądu powierzchni okładziny. Sprawdzenie prawidłowości wykonania powierzchni i dopuszczalnych odchyleń. Sprawdzenie wykończenia przy dylatacjach, wpustach, przejściach rur instalacyjnych, progach, itp. Badania powyższe należy przeprowadzić wzrokowo, przez pomiar oraz porównanie z dokumentacją przetargową, równocześnie z oceną zgodności wykonania robót z wymaganiami podanymi w pkt niniejszej specyfikacji. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady obmiaru robót podano w ST Wymagania ogólne Kod CPV , pkt Szczegółowe zasady obmiaru robót Powierzchnie przeznaczone do wyłożenia płytkami oblicza się w m 2 na podstawie dokumentacji przetargowej przyjmując rzeczywiste wymiary uszczelnianej powierzchni. Z obliczonej powierzchni odlicza się powierzchnie nie przeznaczone do wyłożenia większe od 0,25 m 2. W przypadku rozbieżności wymiarowych pomiędzy dokumentacją a stanem faktycznym powierzchnie oblicza się według stanu faktycznego. Od powyższych powierzchni nie odlicza się dylatacji. Długość dylatacji oblicza się w mb ich długości z dokładnością 10 cm. Ilość przejść rur instalacyjnych oblicza się w sztukach. Obmiar robót zanikających i ulegających zakryciu wykonać przed nałożeniem warstwy zakrywającej. 8. SPOSÓB ODBIORU ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt Odbiór robót zanikających i ulegających zakryciu Przy układaniu płytek, robotami ulegającymi zakryciu są podłoża i każda związana warstwą stanowiącą podłoże dla kolejnej warstwy systemu. Odbiór podłoża należy przeprowadzić bezpośrednio przed przystąpieniem do robót płytkarskich, natomiast odbiór każdej ulegającej zakryciu warstwy systemu po jej wykonaniu, a przed ułożeniem kolejnej warstwy. W trakcie odbioru podłoży należy przeprowadzić badania wymienione w pkt niniejszej specyfikacji. Wyniki badań należy porównać z wymaganiami dotyczącymi przygotowania podłoża określonymi w pkt Jeżeli wszystkie pomiary i badania dały wynik pozytywny można uznać podłoże za przygotowane prawidłowo, tj. zgodnie z dokumentacją przetargową oraz niniejszą specyfikacją techniczną i zezwolić na przystąpienie do układania płytek. Jeżeli chociaż jeden wynik badań jest negatywny podłoże nie powinno być odebrane. W takim przypadku należy ustalić zakres prac i rodzaje materiałów koniecznych do usunięcia nieprawidłowości. Po wykonaniu ustalonego zakresu prac należy ponownie przeprowadzić badania nieodebranego podłoża. Wszystkie ustalenia związane z dokonanym odbiorem robót ulegających zakryciu oraz materiałów należy zapisać w protokole podpisanym przez przedstawicieli inwestora (inspektor nadzoru) i wykonawcy (kierownik robót).

70 ST Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości części robót. Odbioru częściowego robót dokonuje się dla zakresu określonego w dokumentach umownych, według zasad jak przy odbiorze ostatecznym robót (pkt 8.4.). Celem odbioru częściowego jest wczesne wykrycie ewentualnych usterek w realizowanych robotach i ich usunięcie przed wykonaniem następnej warstwy lub odbiorem końcowym. Odbiór częściowy robót jest dokonywany przez inspektora nadzoru w obecności kierownika robót 8.4. Odbiór ostateczny (końcowy) Odbiór końcowy stanowi ostateczną ocenę rzeczywistego wykonania robót w odniesieniu do ich zakresu (ilości), jakości i zgodności z dokumentacją przetargową oraz niniejszą specyfikacją techniczną. Odbiór ostateczny przeprowadza komisja powołana przez zamawiającego, na podstawie przedłożonych dokumentów, wyników badań oraz dokonanej oceny wizualnej. Zasady i terminy powoływania komisji oraz czas jej działania powinna określać umowa Dokumenty do końcowego odbioru Wykonawca robót obowiązany jest przedłożyć komisji następujące dokumenty: dokumentację przetargowej z naniesionymi zmianami dokonanymi w toku wykonywania robót, szczegółowe specyfikacje techniczne ze zmianami wprowadzonymi w trakcie wykonywania robót, protokoły kontroli spisane w trakcie wykonywania prac, dokumenty świadczące o dopuszczeniu do obrotu lub udostępnieniu na rynku krajowym bądź do jednostkowego zastosowania użytych wyrobów budowlanych, protokoły odbioru robót ulegających zakryciu, protokoły odbiorów częściowych, instrukcje producentów dotyczące zastosowanych materiałów, wyniki badań laboratoryjnych i ekspertyz. W toku odbioru komisja obowiązana jest zapoznać się z przedłożonymi dokumentami, przeprowadzić badania zgodnie z wytycznymi podanymi w pkt. 6.4., porównać je z wymaganiami podanymi w dokumentacji przetargowej i w pkt niniejszej specyfikacji oraz dokonać oceny wizualnej. Roboty płytkarskie powinny być odebrane, jeżeli wszystkie wyniki badań są pozytywne, a dostarczone przez wykonawcę dokumenty są kompletne i prawidłowe pod względem merytorycznym. Jeżeli chociażby jeden wynik badań był negatywny prace nie powinny być odebrane. W takim wypadku należy przyjąć jedno z następujących rozwiązań: jeżeli to możliwe należy ustalić zakres prac korygujących, usunąć niezgodności zakwestionowanych prac z wymaganiami określonymi w dokumentacji przetargowej oraz w pkt niniejszej specyfikacji technicznej i przedstawić poprawione roboty do odbioru, jeżeli odchylenia od wymagań nie zagrażają bezpieczeństwu użytkownika oraz nie ograniczają trwałości i skuteczności robót, zamawiający może wyrazić zgodę na dokonanie odbioru końcowego z jednoczesnym obniżeniem wartości wynagrodzenia w stosunku do ustaleń umownych, w przypadku, gdy nie są możliwe podane wyżej rozwiązania wykonawca zobowiązany jest usunąć wadliwie wykonane prace, wykonać je ponownie i powtórnie zgłosić do odbioru. W przypadku niekompletności dokumentów odbiór może być dokonany po ich uzupełnieniu. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli zamawiającego i wykonawcy. Protokół powinien zawierać: ustalenia podjęte w trakcie prac komisji, ocenę wyników badań, wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, stwierdzenie zgodności lub niezgodności wykonania robót z zamówieniem. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy zamawiającym a wykonawcą Odbiór po upływie okresu rękojmi i gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu hydroizolacji (jej skuteczności) i okładziny ceramicznej po użytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji jest dokonywany na podstawie oceny wizualnej, z uwzględnieniem zasad opisanych w pkt Odbiór ostateczny (końcowy). Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej, negatywny do dokonania potrąceń wynikających z obniżonej jakości robót. Przed upływem okresu gwarancyjnego zamawiający powinien zgłosić wykonawcy wszystkie zauważone wady w wykonanych robotach płytkarskich.

71 ST PODSTAWA ROZLICZENIA ROBÓT 9.1. Ogólne ustalenia dotyczące podstawy rozliczenia robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady rozliczenia i płatności Rozliczenie robót okładzinowych może być dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze lub etapami określonymi w umowie, po dokonaniu odbiorów częściowych robót. Ostateczne rozliczenie umowy pomiędzy zamawiającym a wykonawcą następuje po dokonaniu odbioru pogwarancyjnego. Podstawę rozliczenia oraz płatności wykonanego i odebranego zakresu robót stanowi wartość tych robót obliczona na podstawie ustalonej w umowie kwoty ryczałtowej za określony zakres robót. Ceny jednostkowe wykonania robót lub kwoty ryczałtowe uwzględniają: przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materiałów, narzędzi i sprzętu, obsługę sprzętu, ustawienie i przestawienie niezbędnych drabin lub rusztowań umożliwiających wykonanie robót, zabezpieczenie elementów nie przeznaczonych do obróbki, przygotowanie materiałów, ocenę i przygotowanie podłoży, demontaż przed robotami i montaż po wykonaniu robót elementów, które wymagają zdemontowania w celu wykonania prac płytkarskich, wykonanie prac płytkarskich, naprawienie uszkodzeń powstałych w czasie wykonywania robót, uporządkowanie miejsca wykonywania robót, usunięcie pozostałości, resztek i odpadów materiałów w sposób podany w niniejszej specyfikacji technicznej (opisać sposób usunięcia pozostałości i odpadów) lub w specyfikacji technicznej Wymagania ogólne, Kod CPV , likwidację stanowiska roboczego, utylizację opakowań i resztek materiałów zgodnie ze wskazaniami ich producentów i wymaganiami specyfikacji, koszty pośrednie, zysk kalkulacyjny i ryzyko. 10. DOKUMENTY ODNIESIENIA Normy 1. PN-EN 206+A1: Beton. Wymagania, właściwości, produkcja i zgodność (wersja angielska). 2. PN-EN :2006 Wyroby i systemy do ochrony i napraw konstrukcji betonowych. Definicje, wymagania, sterowanie jakością i ocena zgodności. Część 3: Naprawy konstrukcyjne i niekonstrukcyjne. 3. PN-EN 13813:2003 Podkłady podłogowe oraz materiały do ich wykonania. Materiały. Właściwości i wymagania. 4. PN-EN 998-1: Wymagania dotyczące zapraw do murów. Część 1: Zaprawa do tynkowania zewnętrznego i wewnętrznego (wersja angielska). 5. PN-EN 520+A1:2012 Płyty gipsowo-kartonowe Definicje, wymagania i metody badań 6. PN-EN 13815:2008 Odlewane wyroby gipsowo-włóknowe Definicje, wymagania i metody badań 7. PN-EN 14411: Płytki ceramiczne. Definicja, klasyfikacja, właściwości, ocena i weryfikacja stałości właściwości użytkowych i znakowanie (wersja angielska). 8. PN-EN ISO :1999 Płytki i płyty ceramiczne. Oznaczanie mrozoodporności. 9. PN-EN A1:2012 Kleje do płytek. Wymagania, ocena zgodności, klasyfikacja i oznaczenie (wersja angielska). 10. PN-EN 13888:2010 Zaprawy do spoinowania płytek. Wymagania, ocena zgodności, klasyfikacja i oznaczenie. 11. PN-EN : Kity stosowane do połączeń niestrukturalnych w budynkach i przejściach dla pieszych. Część 3: Kity do pomieszczeń sanitarnych (wersja angielska). 12. PN-EN : Kity stosowane do połączeń niestrukturalnych w budynkach i przejściach dla pieszych. Część 4: Kity stosowane do przejść dla pieszych (wersja angielska).

72 13. PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badania i ocena przydatności wody zarobowej, do betonu, w tym wody odzyskanej z procesów produkcji betonu. 14. PN-EN 197-1:2012 Cement. Część 1: skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. 15. PN-EN 13139:2003 Kruszywa do zaprawy. 16. PN-EN A2: Wyroby do izolacji cieplnej w budownictwie Wyroby ze styropianu (EPS) produkowane fabrycznie Specyfikacja (wersja angielska). 17. PN-EN A1: Wyroby do izolacji cieplnej w budownictwie Wyroby z polistyrenu ekstrudowanego (XPS) produkowane fabrycznie Specyfikacja (wersja angielska). 18. PN-EN A1: Wyroby do izolacji cieplnej w budownictwie Wyroby z wełny mineralnej (MW) produkowane fabrycznie Specyfikacja. 19. PN-EN ISO : Płytki i płyty ceramiczne Oznaczanie odporności na szok termiczny (wersja angielska). 20. PN-EN ISO : Płytki i płyty ceramiczne Oznaczanie cieplnej rozszerzalności liniowej (wersja angielska). 21. PN-EN ISO : Płytki i płyty ceramiczne Oznaczanie odporności na plamienie (wersja angielska). 22. PN-EN 13970: PN-EN 13970:2006/A1:2007 Elastyczne wyroby wodochronne Wyroby asfaltowe do regulacji przenikania pary wodnej Definicje i właściwości. ST PN-EN 13984: Elastyczne wyroby wodochronne Wyroby z tworzyw sztucznych i kauczuku do regulacji przenikania pary wodnej Definicje i właściwości (wersja angielska). 25. PN-EN 300:2007 Płyty o wiórach orientowanych (OSB) Definicje, klasyfikacja i wymagania techniczne. 26. PN-EN ISO :1999 Płytki i płyty ceramiczne Oznaczanie odporności na uderzenie metodą pomiaru współczynnika odbicia. 27. PN-EN ISO : Płytki i płyty ceramiczne Oznaczanie odporności chemicznej (wersja angielska) Ustawy 1. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 1570). 2. Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 655). 3. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 290). 4. Ustawa z dnia 25 lutego 2011 r. o substancjach chemicznych i ich mieszaninach (tekst jednolity Dz. U. z 2015 r. Nr 0 poz. 1203, z późniejszymi zmianami). 5. Ustawa z dnia 19 sierpnia 2011 r. o przewozie towarów niebezpiecznych (tekst jednolity Dz. U. z 2016 r. Nr 0, poz. 1834, z późniejszymi zmianami) Rozporządzenia i obwieszczenia Rozporządzenie Parlamentu Europejskiego i Rady (WE) Nr 305/2011 z dnia 9 marca 2011 r. ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylające dyrektywę Rady 89/106/EWG, karty techniczne wyrobów lub zalecenia producentów dotyczące stosowania wyrobów. Rozporządzenie Parlamentu Europejskiego i Rady (WE) Nr 1907/2006 z dnia 18 grudnia 2006 r. w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów (REACH). Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 1272/2008 z dnia 16 grudnia 2008 r. w sprawie klasyfikacji, oznakowania i pakowania substancji i mieszanin, zmieniające i uchylające dyrektywy 67/548/EWG i 1999/45/WE oraz zmieniające rozporządzenie (WE) nr 1907/2006. Rozporządzenie Komisji (UE) Nr 453/2010 z dnia 20 maja 2010 r. zmieniające rozporządzenie nr 1907/2006 Parlamentu Europejskiego i Rady (WE) w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów (REACH). Rozporządzenie Rady Ministrów z dnia 2 stycznia 2007 r. w sprawie wymagań dotyczących zawartości naturalnych izotopów promieniotwórczych potasu K-40, radu Ra-226 i toru Th-228 w surowcach i materiałach stosowanych w budynkach przeznaczonych na pobyt ludzi i inwentarza żywego, a także w odpadach przemysłowych stosowanych w budownictwie, oraz kontroli zawartości tych izotopów (Dz. U. z 2007 r. Nr 4, poz. 29). Rozporządzenie Ministra Zdrowia z dnia 20 kwietnia 2012 r. w sprawie oznakowania opakowań substancji niebezpiecznych i mieszanin niebezpiecznych oraz niektórych mieszanin (tekst jednolity Dz. U. z 2015 r. Nr 0, poz. 450). Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz. U. z 2015 r. Nr 0, poz. 1422). Rozporządzenie Ministra Gospodarki z dnia 29 stycznia 2013 r. w sprawie ograniczeń produkcji, obrotu lub stosowania substancji i mieszanin niebezpiecznych lub stwarzających zagrożenie oraz wprowadzania do

73 ST 0.3 obrotu lub stosowania wyrobów zawierających takie substancje lub mieszaniny (tekst jednolity Dz. U. z 2014 r. Nr 0, poz. 769). Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji przetargowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity Dz. U. z 2013 r. Nr 0, poz. 1129). Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. Nr 0, poz. 462 z późniejszymi zmianami). Obwieszczenie Ministra Infrastruktury z dnia 5 lipca 2004 r. w sprawie wykazu mandatów udzielonych przez Komisję Europejską na opracowanie europejskich norm zharmonizowanych oraz wytycznych do europejskich aprobat technicznych, wraz z zakresem przedmiotowym tych mandatów (M. P. z 2004 r. Nr 32, poz. 571) Inne dokumenty i instrukcje 1. Merkblatt: Verlegung von grossformatigen Keramikplatten im Innenbereich. Schweizerischer Plattenverband, Merkblatt SMGV, SPV, VHP, VTH, SVGG: Untergründe für Wandbeläge aus Keramik, Natur- und Kunststein (Fliesen und Platten) im Innenbereich, Fachinformation 03 Grossformatige keramische Fliesen und Platten, ZDB, Großformatige keramische Belagselemente sowie Belagselemente mit rektifizierten Kanten. Österreichischer Fliesenverband, Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe. Zeszyt 5: Okładziny i posadzki z płytek ceramicznych, ITB, DIN :2004 Estriche im Bauwesen. Teil 3. Verbundestriche. 7. DIN : Ausführung keramischer Bekleidungen im Dünnbettverfahren; Hydraulisch erhärtende Dünnbettmörtel. 8. Zement Merkblatt B19 Zementestrich, Verein Deutscher Zementwerke, DIN : Estriche im Bauwesen. Teil 4: Estriche auf Trennschicht. 10. Beläge auf Calziumsulfatestrich. Keramische Fliesen und Platten, Naturwerkstein und Betonwerkstein auf calziumsulfatgebundenen Estrichen. ZDB, X Beläge auf Zementestrich. Fliesen und Platten aus Keramik, Naturwerkstein und Betonwerkstein auf beheizten und unbeheizten Zementgebundenen Fußbodenkonstruktionen. ZDB, VI DIN : , Berichtigung 1: Estriche im Bauwesen. Teil 2. Estriche und Heizestriche auf Dämmschichten (schwimmende Estriche). 13. Warunki techniczne wykonania i odbioru robót budowlanych, część C: zabezpieczenia i izolacje, zeszyt 6: Zabezpieczenia wodochronne pomieszczeń mokrych, ITB, Informationen über Calciumsulfat-Fließestriche, IGE, Warunki techniczne wykonania i odbioru robót budowlanych, część B: Roboty wykończeniowe. Zeszyt 1: Tynki, ITB, Warunki techniczne wykonania i odbioru robót budowlanych. Poradnik projektanta, kierownika budowy i inspektora nadzoru. Praca zbiorowa, Verlag Dashofer, Warszawa 2013 r. 17. Specyfikacja techniczna wykonania i odbioru robót budowlanych Wymagania ogólne Kod CPV , wydanie 3 OWEOB Promocja Specyfikacja techniczna wykonania i odbioru robót budowlanych. Okładziny ceramiczne i hydroizolacje w pomieszczeniach mokrych. OWEOB Promocja, M. Rokiel Projektowanie i wykonywanie okładzin ceramicznych. Warunki techniczne wykonania i odbioru robót. Grupa Medium, Warszawa M. Rokiel Tarasy i balkony. Projektowanie i warunki techniczne wykonania i odbioru robót. Grupa Medium, Warszawa M. Rokiel Hydroizolacje pomieszczeń mokrych i wilgotnych. Projektowanie i warunki techniczne wykonania i odbioru robót. Dom Wydawniczy Medium, Warszawa Budownictwo ogólne Tom 1. Materiały i wyroby budowlane, Arkady Materiały firmy Renoplast. 24. Materiały firmy Agrob Buchtal.

74 ST 0.4 OŚRODEK SZKOLENIA PAŃSTWOWEJ INSPEKCJI PRACY ul. Kopernika Wrocław SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TYNKOWANIE (Kod CPV ) OKŁADZINY Z PŁYT GIPSOWO- KARTONOWYCH (SUCHE TYNKI GIPSOWE) Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU PRZY ul. KOPERNIKA 9 WE WROCŁAWIU WROCŁAW 2019

75 ST 0.4 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody wydawcy zabronione.

76 ST CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Zadanie: REMONT 7 POKOI HOTELOWYCH WRAZ Z WYMIANĄ PIONÓW WODNYCH W BUDYNKU HOTELU 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru okładzin z płyt gipsowo-kartonowych (suchych tynków gipsowych) Zakres stosowania ST Specyfikacja techniczna (ST) stanowi podstawę opracowania dokumentacji przetargowej przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Okładziny z płyt gipsowo-kartonowych, których dotyczy specyfikacja stanowią poszycie ażurowej konstrukcji ścian i sufitów w systemie lekkiej zabudowy szkieletowej, jak i różnorodne obudowy oraz okładziny zastępującej tynki na ścianach i sufitach wykonywanych z materiałów tradycyjnych. Okładziny objęte niniejszą ST kształtują formę architektoniczną danego elementu budowlanego (ściany, stropu, nadproża, filaru itp.) wykonywane są ręcznie z płyt gipsowo-kartonowych odpowiadających wymaganiom norm, europejskich ocen technicznych lub aprobat technicznych wydanych do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowych ocen technicznych Określenia podstawowe Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Kod CPV , pkt 1.7., a także zdefiniowanymi poniżej: procedura dokument zapewniający jakość, definiujący jak, kiedy, gdzie i kto? wykonuje i kontroluje poszczególne operacje robocze procedura może być zastąpiona przez normy, europejskie oceny techniczne, aprobaty techniczne (wydane do 31 grudnia 2016 r., a po zakończeniu okresu ich ważności krajowe oceny techniczne) i instrukcje, ustalenia podane w dokumentacji technicznej zawierające dane opisujące przedmiot i wymagania jakościowe wykonania okładzin, system suchej zabudowy skompletowany i rekomendowany przez producenta płyt gipsowo-kartonowych zestaw wyrobów (płyt gipsowo-kartonowych, profili stalowych lub drewnianych, łączników, taśm i mas szpachlowych, a także gipsów i klejów gipsowych) służących do wykonania różnorodnych okładzin zgodnie z wytycznymi producenta/dostawcy tego systemu Ogólne wymagania dotyczące robót Przy wykonywaniu okładzin z płyt gipsowo-kartonowych należy przestrzegać z asad podanych w opracowaniu Warunki techniczne wykonania i odbioru systemów suchej zabudowy z płyt gipsowo-kartonowych. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją przetargową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt WYMAGANIA DOTYCZĄCE MATERIAŁÓW 2.1. Ogólne wymagania Wymagania ogólne dotyczące materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne Kod CPV , pkt 2. Materiały stosowane do wykonywania okładzin z płyt gipsowo-kartonowych powinny mieć: oznakowanie znakiem CE co oznacza, że dokonano oceny ich zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru Polskich Norm lub z europejską oceną techniczną, albo oznakowanie znakiem budowlanym, co oznacza, że są to wyroby nieobjęte normą zharmonizowaną dla której zakończył się okres koegzystencji i dla których nie została wydana europejska ocena techniczna, a dokonano oceny zgodności z Polską Normą lub aprobatą techniczną (do końca okresu ważności tej aprobaty wydanej do 31 grudnia 2016 r., a później krajową oceną techniczną), bądź uznano za regionalny wyrób budowlany, albo legalne wprowadzenie do obrotu w innym państwie członkowskim Unii Europejskiej lub w państwie członkowskim Europejskiego Porozumienia o Wolnym Handlu (EFTA) stronie umowy o Europejskim Obszarze Gospodarczym oraz w Turcji, o ile wyroby budowlane udostępniane na rynku krajowym są nieobjęte zakresem przedmiotowym zharmonizowanych specyfikacji technicznych, o których mowa w art. 2 pkt 10 rozporządzenia Nr 305/2011, a ich właściwości użytkowe umożliwiają spełnienie podstawowych wymagań przez obiekty budowlane zaprojektowane i budowane w sposób określony w przepisach techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej (wraz z wyrobem budowlanym udostępnianym na rynku krajowym dostarcza się informacje o jego właściwościach

77 ST 0.4 użytkowych oznaczonych zgodnie z przepisami państwa, w którym wyrób budowlany został wprowadzony do obrotu, instrukcje stosowania, instrukcje obsługi oraz informacje dotyczące zagrożenia dla zdrowia i bezpieczeństwa, jakie ten wyrób stwarza podczas stosowania i użytkowania), albo dopuszczenie do jednostkowego zastosowania w obiekcie budowlanym. Przy wykonywaniu okładzin z płyt gipsowo-kartonowych należy stosować systemy suchej zabudowy zestaw wyrobów, skompletowany i rekomendowany przez producenta/dostawcę, gdyż tylko wtedy można będzie uzyskać cechy zabudowy zgodne z wymaganymi w projekcie parametrami potwierdzonymi atestami i świadectwami producenta Płyty gipsowo-kartonowe Płyty gipsowo-kartonowe powinny odpowiadać wymaganiom określonych w normie PN-EN 520 Płyty gipsowokartonowe Definicje, wymagania i metody badań oraz dokumentach producenta/dostawcy systemu suchej zabudowy Typy i oznaczenia płyt gipsowo-kartonowych Oznacze Oznacz Kolor Kolo Rodzaj płyty nie enie wg wg karton r u nadru zwykła GKB A szary niebies ki impregnowana GKBI H2 zielony niebies ki ogniochronna GKF DF szary czerwo ny impregnowa na ogniochronn a GKFI DFH 2 zielony czerwo ny Zastosowanie ścianki działowe, sufity podwieszane, suchy tynk, przedścianki w pom. o wilgotności < 70% ścianki działowe, sufity podwieszane, suchy tynk, przedścianki w pom. o wilgotności > 70% ścianki działowe, sufity podwieszane, suchy tynk, przedścianki klasyfikowane pod względem odporności ogniowej, w pom. o wilgotności < 70% ścianki działowe, sufity podwieszane, suchy tynk, przedścianki klasyfikowane pod względem odporności ogniowej, w pom. o wilgotności > 70% Krawędzie płyt gipsowo-kartonowych wg normy PN-EN 520 Schemat krawędzi Oznaczeni e KP Opis płyty o krawędzi prostej, przystosowane do łączenia na styk KS NS płyty o krawędzi spłaszczonej, przystosowane do ukrycia styków, wymagają stosowania masy szpachlowej oraz taśmy zbrojącej spoinę płyty o krawędzi spłaszczonej, odmiana krawędzi KS o mniejszym kącie spłaszczenia KPOS płyty o krawędzi półokrągłej, spłaszczonej przystosowane do szpachlowania styków, mogą być spoinowane masą szpachlową z taśmą lub masą stosowaną bez taśmy KPO płyty o krawędzi półokrągłej KO płyty o krawędzi okrągłej płyty o krawędzi ściętej

78 ST 0.4 Poniżej zestawiono podstawowe parametry płyt gipsowo-kartonowych wg normy PN-EN 520. Rodzaj płyty A (GKB) F (GKF) AH2 (GKBI) 9,5 ±0,5 12,5 ±0,5 12,5 ±0,5 12,5 ±0,5 Grubość w mm 15,0 ±0,5 15,0 ±0,5 15,0 ±0,5 Wymiary, tolerancje 18,0 ±0,5 18,0 ±0,5 Szerokość w mm Długość w mm Prostopadłość, mm 12,5 10,5 do ,5 mm 9,5 Masa 1 m 2 /kg płyty grubości: 12,5 mm 12,5 10,5 do 13 12,5 15,0 mm do ,0 mm 18 14,5 do 18 Wilgotność, % 1,0 1,0 1,0 Ugięcie [mm] prostopadle 0,8 0,8 0,8 równolegle 1,0 1,0 1,0 Obciąż, niszczące płyty w N prostopadle równolegle Trwałość struktury przy opalaniu, min 220 Nasiąkliwość, % 10 Równa, gładka, bez uszkodzeń kartonu, Powierzchnia płyty narożników i krawędzi Karton powinien być złączony z rdzeniem Przyczepność kartonu do rdzenia gipsowego gipsowym w taki sposób, aby przy odrywaniu ręką rwał się, nie powodując Parametry płyt specjalnego przeznaczenia renowacyjnej o grubości 6,5 mm 1. grubość 6,5±0,5 mm 2. szerokość 1200 (+0; 3) mm 3. długość [ ] (+0; 3) mm 4. masa 1 m 2 5,5±0,25 kg 5. wytrzymałość na zginanie kierunek wzdłużny min. 280N kierunek poprzeczny min. 110N 2.3. Woda Do przygotowania zaczynu gipsowego i skrapiania podłoża stosować można wodę odpowiadającą wymaganiom normy PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Niedozwolone jest użycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł Piasek Piasek powinien spełniać wymagania normy PN-EN 13139:2003 Kruszywa do zaprawy, a w szczególności: nie zawierać domieszek organicznych, mieć frakcje różnych wymiarów: piasek drobnoziarnisty 0,25-0,5 mm, piasek średnioziarnisty 0,5-1,0 mm. Stosowany do zaczynu piasek powinien być drobnoziarnisty i przechodzić całkowicie przez sito o prześwicie 0,5 mm Klej gipsowy do przymocowywania płyt gipsowo-kartonowych do ścian murowanych Do przymocowywania płyt gipsowo-kartonowych stosuje się najczęściej kleje gipsowe. Należy stosować wyłącznie kleje zalecane przez producenta/dostawcę systemu lub producenta płyt gipsowo-kartonowych.

79 ST Masy szpachlowe Do spoinowania i wykańczania połączeń pomiędzy płytami gipsowo-kartonowymi oraz wypełniania ich syku z innymi elementami budowlanymi używa się mas szpachlowych. Należy stosować systemowe masy szpachlowe zalecane przez producentów/dostawców kompletnych zestawów suchej zabudowy. Wyróżniamy 4 główne typy mas szpachlowych: masa konstrukcyjna, do stosowania z taśmą zbrojącą, masa konstrukcyjna do stosowania bez taśmy zbrojącej (do płyt z krawędzią typu KPOS), masa wykończeniowa (finiszowa), masa dwufunkcyjna (konstrukcyjna i finiszowa). Stosowane do wykonania robót masy szpachlowe muszą spełniać warunki normy PN-EN 13963: Materiały do spoinowania płyt gipsowo-kartonowych Definicje, wymagania i metody badań 2.7. Profile stalowe Dla wytworzenia ścian, sufitów i obudów pokrywanych płytami gipsowo-kartonowymi konieczne jest przygotowanie odpowiedniej konstrukcji wsporczej rusztu. Ruszty wykonuje się ze specjalnych systemowych profili stalowych. Są to profile z blachy stalowej, zimnogięte i zabezpieczone przez korozją, zwykle ocynkowane. Profile te muszą spełniać wymagania normy PN-EN 14195: Elementy szkieletowej konstrukcji metalowej do stosowania z płytami gipsowo-kartonowymi Definicje, wymagania i metody badań. Profile systemowe dzielą się na trzy główne grupy: profile ścienne przeznaczone do wykonywania lekkich ścianek działowych i okładzin ściennych, o symbolach CW i UW oraz wysokości 50, 75 lub 100 mm, profile sufitowe przeznaczone do wykonywania konstrukcji wsporczych dla sufitów podwieszanych, obudów i zabudowy poddaszy, a symbolach CD60 i UD30, a także profile kapeluszowe i profile V, profile ościeżnicowe stosowane w miejscu osadzenia drzwi w ściankach działowych oraz w sytuacjach nietypowych, na przykład dla dodatkowego wzmocnienia przegrody, o symbolu UA oraz wysokości 50, 75 lub 100 mm. Należy stosować wyłącznie profile zalecane przez dostawcę systemu Akcesoria i łączniki Do głównych akcesoriów stosowanych przy wykonywaniu okładzin z płyt gipsowo-kartonowych zaliczamy: różnorodne wieszaki i łączniki. Do mocowania płyt gipsowo-kartonowych stosuje się w zależności od podłoża: blachowkręty, blachowkręty samonawiercające lub wkręty do drewna. Łączniki stosowane do wykonania prac winny spełniać wymogi PN-EN Łączniki mechaniczne do konstrukcji z płyt gipsowo-kartonowych Definicje, wymagania i metody badań. Należy stosować wyłącznie akcesoria i łączniki zalecane przez dostawcę systemu. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Ogólne wymagania Wymagania ogólne dotyczące sprzętu podano w ST Wymagania ogólne Kod CPV , pkt Sprzęt do wykonywania suchych tynków Wykonawca przystępujący do wykonania suchych tynków, powinien wykazać się możliwością korzystania z elektronarzędzi i drobnego sprzętu budowlanego. Narzędzia stosowane podczas wykonywania okładzin z płyt gipsowokartonowych to przede wszystkim: narzędzia do cięcia płyt noże, piły otwornice i płatnice oraz strugi kątowe, narzędzia do mieszania i układania: gipsu, kleju oraz mas szpachlowych mieszarki wolnoobrotowe z odpowiednim mieszadłem, wiadra i kielnie, do mocowania płyt wiertarki i wkrętarki, do spoinowania szpachelki, packi i papier ścierny, do kontroli podłoża i ustawienia płyt łaty, poziomnice tradycyjne i laserowe. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1. Ogólne wymagania Wymagania ogólne dotyczące transportu podano w ST Wymagania ogólne Kod CPV , pkt Pakowanie i magazynowanie Płyty gipsowo-kartonowe są pakowane w formie stosów, układanych poziomo na kilku podkładach dystansowych lub paletach. Każdy ze stosów jest spięty taśmą stalową lub zafoliowany. Pakiety płyt o jednakowej długości powinny być

80 ST 0.4 ułożone płasko na paletach drewnianych lub podkładach na równej posadzce do wysokości czterech pakietów. Składowane płyty powinny być posegregowane wg rodzajów, odmian i wymiarów. Płyty, kleje, szpachle i gipsy oraz profile stalowe i łączniki powinny być przechowywane w suchych i zamkniętych pomieszczeniach zabezpieczających je przed zawilgoceniem lub uszkodzeniem Transport Transport płyt odbywa się przy pomocy rozbieralnych zestawów samochodowych (pokrytych plandekami), które umożliwiają przewóz (jednorazowo) około 2000 m 2 płyt o grubości 12,5 mm lub około 2400 m 2 o grubości 9,5 mm. Rozładunek płyt powinien odbywać się w sposób zmechanizowany przy pomocy wózka widłowego o udźwigu co najmniej 2000 kg lub żurawia wyposażonego w zawiesie z widłami. W obrębie placu budowy pakiety płyt przemieszcza się za pomocą żurawia lub wózka widłowego. Do miejsca wbudowania przenosi się płyty ustawione pionowo przy użyciu specjalnych wózków lub odpowiednich uchwytów. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Zasady ogólne Zasady ogólne wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt Warunki przystąpienia do robót Przed przystąpieniem do wykonywania okładzin z płyt gipsowo-kartonowych powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, osadzone ościeżnice drzwiowe i okienne. Zaleca się przystąpienie do wykonywania okładzin po okresie wstępnego osiadania i skurczów murów, tj. po upływie 4-6 miesięcy po zakończeniu stanu surowego. Przed rozpoczęciem prac montażowych pomieszczenia powinny być oczyszczone z gruzu i odpadów. Okładziny z płyt gipsowo-kartonowych należy wykonywać w temperaturze nie niższej niż +5 C pod warunkiem, że w ciągu doby nie nastąpi spadek poniżej 0 C, a wilgotność względna powietrza mieści się w granicach od 60 do 80%. Pomieszczenia powinny być suche i dobrze przewietrzone Okładzin z płyt gipsowo-kartonowych mocowanych zaczynem i klejem gipsowym na ścianach Przy wykonywaniu okładzin z płyt gipsowo-kartonowych należy przestrzegać zasad podanych w instrukcjach producenta/dostawcy sytemu suchej zabudowy Przygotowanie podłoża Przed przystąpieniem do wykonania okładziny należy sprawdzić nośność podłoża. Ściana powinna być czysta, wolna od warstw starych powłok malarskich z farb wapiennych i ftalowych oraz innych tłustych substancji. W przypadku ścian wykonanych z materiałów o dużej chłonności (np. ceramika poryzowana. gazobeton) pokrywamy je środkiem gruntującym, który zmniejszy chłonność takiego podłoża. W celu poprawienia przyczepności podłoży gładkich (np. beton) należy je zagruntować odpowiednim środkiem. Zaleca się gruntowanie wszystkich podłoży w przypadku klejenia płyt w temperaturze przekraczającej 25 C. Przed przystąpieniem do montażu płyt, podłoże należy skropić obficie wodą, zbyt suche podłoże, szybko odciąga wodę z placków gipsowych, powoduje przedwczesne ich stwardnienie i odpadanie Przygotowanie płyt Dla okładzin bez wymagań odporności ogniowej, a także izolacyjności akustycznej, o niskim ryzyku uszkodzenia ściany i docelowej wilgotności powietrza nie przekraczającej 70% można stosować płyty typu A. Do pomieszczeń łazienkowych lub innych o podwyższonej wilgotności należy stosować płyty typu H2, a w przypadku wymagań dotyczących odporności ogniowej, w zależności od wilgotności pomieszczeń, wymagane jest stosowanie płyt typu F lub FH2. Rodzaj krawędzi płyt powinien być dostosowany do wymaganego sposobu spoinowania styków i określony w dokumentacji przetargowej. Jeśli w dokumentacji przetargowej nie wskazano tych danych należy dobrać płyty zgodnie z zaleceniami producenta/dostawcy systemu suchej zabudowy. Płyty gipsowo-kartonowe docinamy na wysokość pomieszczenia pomniejszoną o 1,5 cm nożem, a krawędzie po cięciu należy fazować pod kątem 45 do 2/3 grubości płyty. Wszelkie wymagane otwory po dokładnym wymierzeniu wycina się piłą płatnicą lub otwornicą. W przypadku wykonywania otworów na rury ich średnica musi być o 10 mm większa niż średnica rury, gdyż rury i przewody nie mogą stykać się bezpośrednio z płytą Mocowanie płyt na plackach gipsowych Elementami wiążącymi płytę (okładzinę) ze ścianą a równocześnie zapewniającą jej sztywność, są placki z gipsu szpachlowego lub kleju gipsowego. Płyt g-k nie wolno przyklejać klejem gipsowym do powierzchni innych niż pionowe, czyli do powierzchni skośnych (na poddaszach) lub poziomych. W przypadku, gdy znajdująca się w stanie surowym ściana, przeznaczona do obłożenia ma na swym licu odchyłki do 20 mm/mb, należy je zniwelować przed rozpoczęciem montażu płyt. Niwelacji powierzchni ściany dokonuje się przez zamocowanie na niej gipsowych marek kontrolnych, w rozstawach wynikających z szerokości zastosowanych

81 ST 0.4 płyt. Marki winny mieć średnicę od 10 do 15 cm. Dopiero po związaniu marek gipsowych i powtórnym sprawdzeniu lica ściany można przystąpić do właściwego przyklejania płyt. Układamy płytę gipsowo-kartonową na płaskim podłożu, tak aby jej tylna strono było widoczna. Na powierzchnię płyty nanosimy w czterech rzędach zaczyn gipsowy. Wzdłuż dłuższych krawędzi nanosimy zaczyn w postaci placków stykających się ze sobą zaś na pozostałej powierzchni płyty nanosimy w dwóch rzędach placki zaczynu oddalone od siebie nie więcej niż cm. Przy krawędziach płyt placki powinny mieć mniejsze rozmiary, ale należy je układać gęściej. Grubość naniesionych placków powinna być nieznacznie większa, niż grubość przygotowanych marek. Płytę z naniesionymi plackami podnosi się i lekko dociska do ściany. Następnie skorygować położenie płyty, czyli dosunąć ją do krawędzi już zamontowanej płyty. Opukując gumowym młotkiem przez prostą łatę, doprowadza się do dokładnego zlicowania płaszczyzny montowanej płyty z wcześniej zamontowaną płytą. Można też stosować metodę nakładania placków gipsowych na ścianę. Szczególnie w pomieszczeniach wąskich (np. w korytarzach), gdzie nie da się manewrować płytą z naniesionym na nią zaczynem. Płyty gipsowo-kartonowe przykładamy do ścian pozostawiając odstępy 10 mm od podłogi i 5 mm od stropu, a następnie dociskamy. Aby zachować równomierny odstęp płyt od podłogi, podkładamy pod dolną krawędź płyt kliny drewniane lub paski płyt gipsowo-kartonowych. Po wyschnięciu kleju podkładki te usuwamy. Właściwe ułożenie nadajemy przy użyciu łaty i poziomicy. Przyklejone płyty powinny dokładnie przylegać do siebie swoimi dłuższymi krawędziami. Wskazane jest jednoczesne mocowanie dwóch lub trzech płyt zaczynem gipsowym z jednego zarobu, następnie wspólne regulowanie ich położenia. Jeżeli wysokość pomieszczenia jest większa od długości płyty, to konieczne jest wykonanie styków poziomych płyt. Styki poziome sąsiadujących płyt należy przesunąć względem siebie o min. 400 mm. W przypadku kiedy długość prostego (niedylatowonego) odcinka suchego tynku przekracza 15 m należy wykonać dylatację. Dylatację należy również wykonać w miejscach, gdzie występuje dylatacja konstrukcyjna budynku. W przypadku kiedy suchy tynk jest przyklejany do nadproży i ościeży okiennych i drzwiowych lub w miejscach narażonych na szczególne obciążenia (np. połączenie z ościeżnicą drzwiową) płyty g-k należy przyklejać na całej powierzchni. Jeżeli do powierzchni suchego tynku planujemy przyklejać okładzinę z płytek ceramicznych to rozstaw pomiędzy plackami zaczynu/kleju gipsowego nie może przekraczać 20 cm. Na połączeniach płyt należy przykleić taśmę zbrojącą z włókna szklanego (samoprzylepną), a następnie zaszpachlować złącze jedną lub dwoma warstwami szpachlówki systemowej. Wszelkiego rodzaju naroża zewnętrzne należy zabezpieczać narożnikami aluminiowymi lub taśmą papierową z wkładką metalową. Po zamontowaniu należy je zaszpachlować masą szpachlową Klejenie płyt na styk do podłoża W przypadku, gdy płaszczyzny ścian przeznaczonych do obłożenia są równe, o odchyłce do ok. 3 mm/mb, można zastosować metodę klejenia płyt na cienkiej warstwie kleju gipsowego. Podłoże przygotowujemy tak jak podano to w pkt Dodatkowo sprawdzamy, czy płaszczyzny okładanych ścian są równe. Jak napisano powyżej dopuszczalne odchyłki to 3 mm/m. Płyty przygotowujemy tak jak opisano w pkt Następnie postępujemy podobnie jak podano to w pkt Na ułożoną licem do podłogi płytę nakłada się cienką warstwę klejącą. Warstwę tę rozgarnia się po płycie szeroką stalową pacą z zębami. Klej powinien być rozłożony pasami wzdłuż dłuższych krawędzi płyt. Klej gipsowy użyty do tego typu klejenia powinien być stosunkowo rzadki, co ułatwia jego równomierne rozprowadzenie w momencie dociskania płyty do podłoża Mocowanie płyt na pasach gipsowo-kartonowych Przy nierównym podłożu, powstałym z powodu niedokładnego murowania ściany lub przeróbek (zamurowane otwory), może zaistnieć konieczność wstępnego wyrównania powierzchni przy pomocy pasów gipsowo-kartonowych. Pasy takie, o szerokości 10 cm, odcina się z płyty gipsowo-kartonowej i mocuje przy pomocy zaczynu gipsowego. Poziome pasy

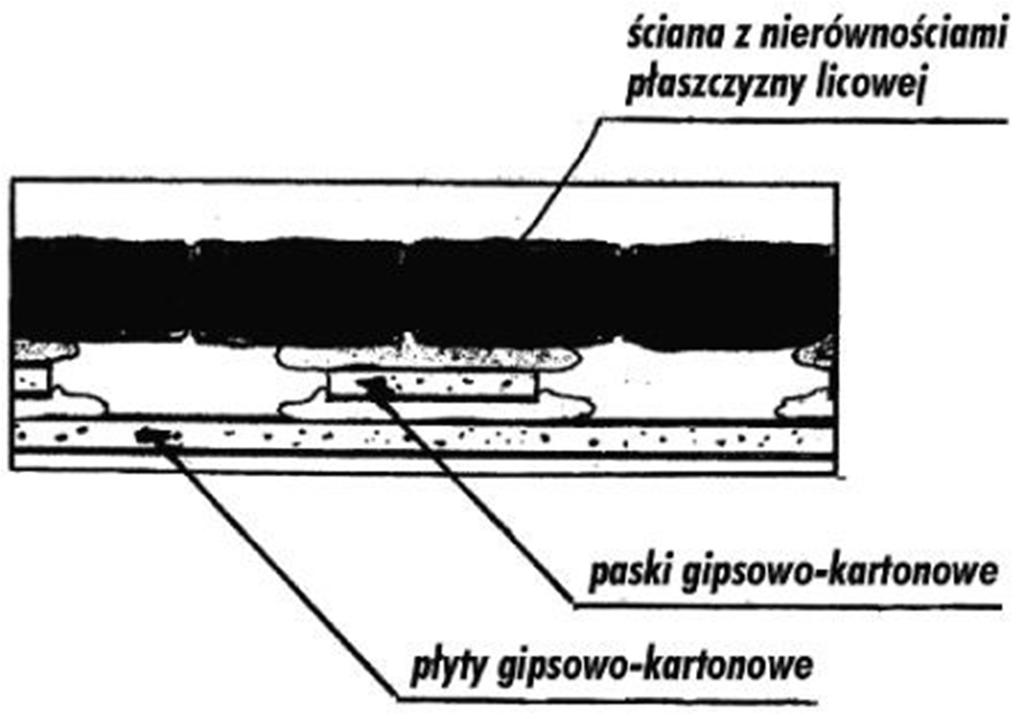

82 ST 0.4 montuje się przy suficie i przy podłodze. Pasy pionowe są klejone w rozstawie co 600 mm. Pasy gipsowo-kartonowe powinny po zamontowaniu wyznaczać równą płaszczyznę. Po związaniu zaczynu mocującego pasy gipsowo-kartonowe do podłoża przystępuje się do przygotowania i klejenia płyt sposobem opisanym w pkt Montaż płyt gipsowo-kartonowych na ścianach na ruszcie drewnianym Ściany można obłożyć płytami gipsowo-kartonowymi, mocowanymi do rusztu drewnianego. Ruszt taki tworzą zwykle łaty drewniane, o przekroju 50x25 mm, które są mocowane poziomo do podłoża przy pomocy kołków rozporowych. Odległości między listwami są uzależnione od grubości stosowanej na okładzinę płyty, a najczęściej stosowane rozstawy to: dla płyt o grub. 9,5 mm 500 mm dla płyt o grub. 12,5 mm 650 mm Płyty montuje się, ustawiając je pionowo. Rozwiązanie to jest obecnie rzadko stosowane, gdyż ruszt drewniany ulega drobnym deformacjom pod wpływem zmian wilgotności, co wpływa negatywnie na jakość okładziny. Żaden z głównych producentów systemów suchej zabudowy nie oferuje systemu z wykorzystaniem rusztu drewnianego. Jeśli dokumentacja przetargowa przewiduje takie rozwiązanie muszą w nim być określone wszelkie parametry i detale niezbędne do prawidłowego wykonania tej pracy Montaż płyt gipsowo-kartonowych na ścianach na ruszcie metalowym Przygotowanie rusztu Ruszty pod takie okładziny można wykonywać dwojako, albo za pomocą mocowanych do ściany profili elastycznych albo jako niezależne od ściany konstrukcje samonośne. W pierwszym przypadku konstrukcję nośną rusztu tworzą profile metalowe CD 60 w rozstawie typowym 600 mm, ewentualnie 300 lub 400 mm oraz umieszczone na obwodzie profile UD. Do przytwierdzania profili CD 60 do ścian wykorzystywane są elementy mocujące ES. Element te należy przykręcić do ściany za pomocą kołków rozporowych w rozstawie co 600 mm (300 lub 400 mm) w poziomie i 1000 mm w pionie. Pierwszy uchwyt powinien znaleźć się na wysokości 200 mm od podłoża. Materiał izolacyjny, jeśli przewidziano jego zastosowanie, nasuwamy na uchwyt ES tak, aby przebić go ramionami. W ten sposób unikniemy przerw w izolacji i tworzenia się mostków termicznych. Profile UD mocuje się do ścian, stropów i podłogi za pomocą kołków rozporowych w rozstawie maksymalnym 600 mm. Do profili obwodowych UD należy przykleić od spodu taśmę izolacji akustycznej. Profile CD 60 wsuwa się w obwodowe profile UD i wystające ramiona uchwytów elementów ES. Po wyregulowaniu ustawienia poszczególnych elementów rusztu, tak by uzyskać równą, gładką powierzchnię skręcamy je za pomocą blachowkrętów samowiercących 3,5 x 9,5/11 mm, po jednym wkręcie z każdej strony. Wystające końce uchwytów ES odgina się pod kątem 90, tak by nie wystawały ponad lico profilu. Przed przystąpieniem do przykręcania płyt należy ponownie sprawdzić za pomocą długiej łaty, czy płaszczyzna zabudowy jest równa. W drugiej metodzie konstrukcję nośną należy wykonać z profili C i U o wymaganej szerokości (50, 75 lub 100 mm). Profile U z podkładką z taśmy izolacji akustycznej mocuje się przy użyciu kołków rozporowych do podłogi i stropu w rozstawie nie przekraczającym 1000 mm. Profile C wstawia się w profile w rozstawie co 600 mm (ew. 300 lub 400 mm). Skrajne profile C z podkładkami z taśmy izolacji akustycznej mocuje się do ścian za pomocą kołków rozporowych w maksymalnym rozstawie 1000 mm. Każdy profil winien być mocowany w min. 3 punktach. Jeśli jest to wymagane, przestrzenie pomiędzy płytami wypełnia się materiałem izolacyjnym, najczęściej jest to wełna skalna lub szklana. Jeśli okładziny ma wysokość większą niż 3 m izolacja termiczna wymaga pośredniego zamocowania Mocowanie płyt Płyty gipsowo-kartonowe o wynikających z dokumentacji przetargowej parametrach mocujemy do konstrukcji rusztu blachowkrętami do płyt g-k w rozstawie nie większych niż 250 mm, a w przypadku podwójnej okładziny rozstaw wkrętów mocujących warstwę wewnętrzną nie powinien być większy niż 750 mm.
