1 The difference is Gaggenau. Edycja 2012 / 201. Płyty do gotowania Vario.

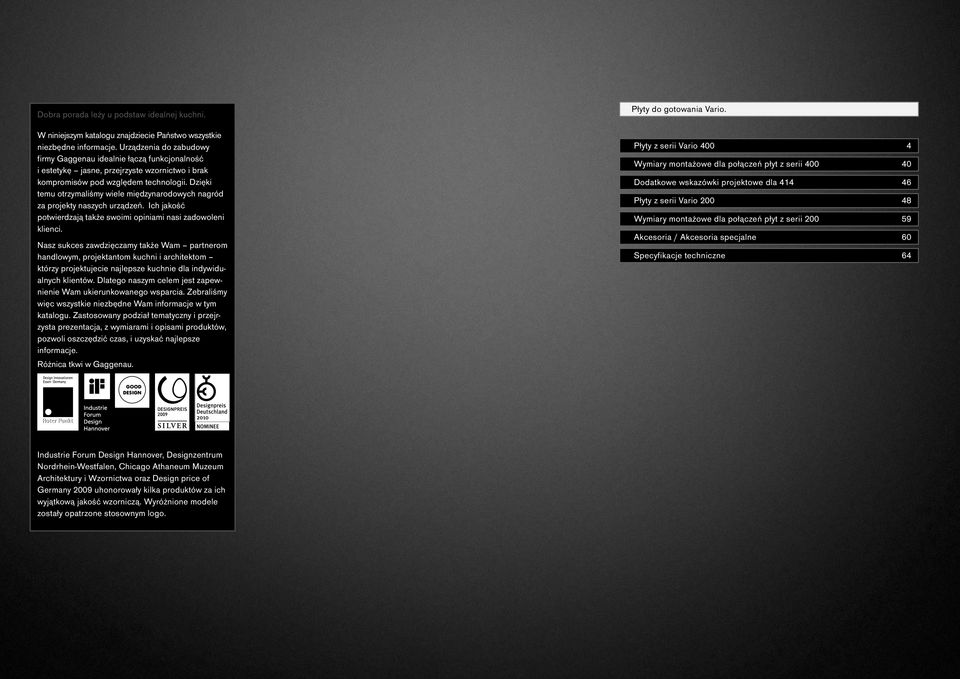

2 Dobra porada leży u podstaw idealnej kuchni. W niniejszym katalogu znajdziecie Państwo wszystkie niezbędne informacje. Urządzenia do zabudowy firmy Gaggenau idealnie łączą funkcjonalność i estetykę jasne, przejrzyste wzornictwo i brak kompromisów pod względem technologii. Dzięki temu otrzymaliśmy wiele międzynarodowych nagród za projekty naszych urządzeń. Ich jakość potwierdzają także swoimi opiniami nasi zadowoleni klienci. Nasz sukces zawdzięczamy także Wam partnerom handlowym, projektantom kuchni i architektom którzy projektujecie najlepsze kuchnie dla indywidualnych klientów. Dlatego naszym celem jest zapewnienie Wam ukierunkowanego wsparcia. Zebraliśmy więc wszystkie niezbędne Wam informacje w tym katalogu. Zastosowany podział tematyczny i przejrzysta prezentacja, z wymiarami i opisami produktów, pozwoli oszczędzić czas, i uzyskać najlepsze informacje. Różnica tkwi w Gaggenau. Płyty do gotowania Vario. Płyty z serii Vario Wymiary montażowe dla połączeń płyt z serii Dodatkowe wskazówki projektowe dla Płyty z serii Vario Wymiary montażowe dla połączeń płyt z serii Akcesoria / Akcesoria specjalne 60 Specyfikacje techniczne 64 Industrie Forum Design Hannover, Designzentrum Nordrhein-Westfalen, Chicago Athaneum Muzeum Architektury i Wzornictwa oraz Design price of Germany 2009 uhonorowały kilka produktów za ich wyjątkową jakość wzorniczą. Wyróżnione modele zostały opatrzone stosownym logo.

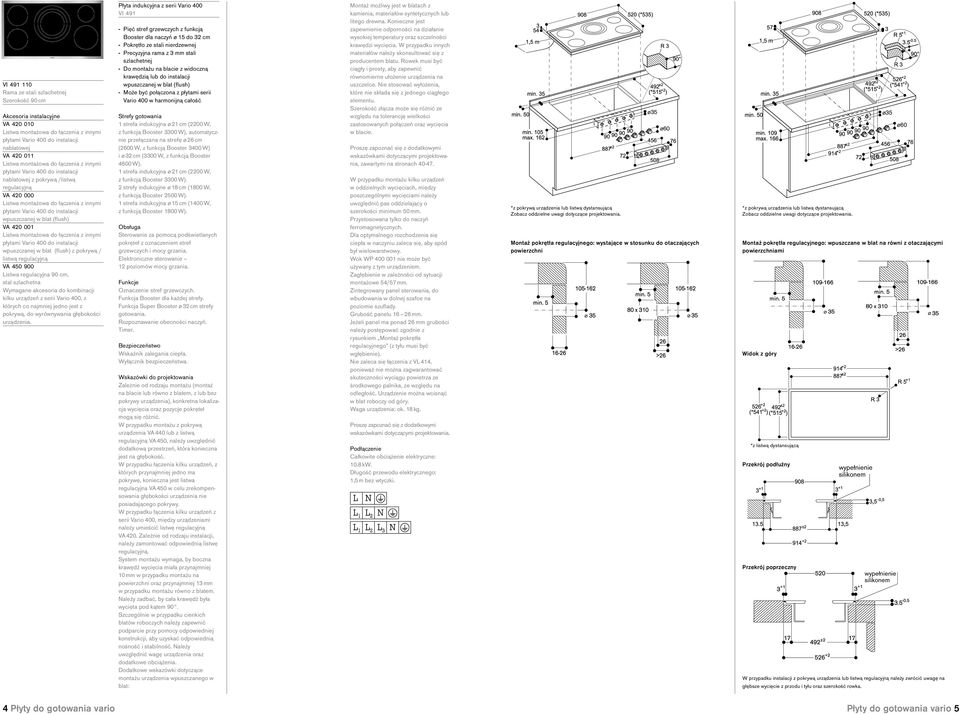

3 VI Rama ze stali szlachetnej Szerokość 90 cm VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Listwa regulacyjna 90 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Płyta indukcyjna z serii Vario 400 VI 491 Pięć stref grzewczych z funkcją Booster dla naczyń ø 15 do 2 cm Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość 1 strefa indukcyjna ø 21 cm (2200 W, z funkcją Booster 00 W), automatycznie przełączana na strefę ø 26 cm (2600 W, z funkcją Booster 400 W) i ø 2 cm (00 W, z funkcją Booster 4600 W). 1 strefa indukcyjna ø 21 cm (2200 W, z funkcją Booster 00 W). 2 strefy indukcyjne ø 18 cm (1800 W, z funkcją Booster 2500 W). 1 strefa indukcyjna ø 15 cm (1400 W, z funkcją Booster 1800 W). Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczne sterowanie 12 poziomów mocy grzania. Oznaczenie stref grzewczych. Funkcja Booster dla każdej strefy. Funkcja Super Booster ø 2 cm strefy gotowania. Rozpoznawanie obecności naczyń. Timer. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu urządzenia wpuszczanego w blat: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Przystosowana tylko do naczyń ferromagnetycznych. Dla optymalnego rozchodzenia się ciepła w naczyniu zaleca się, aby spód był wielowarstwowy. Wok WP nie może być używany z tym urządzeniem. Zagłębienie w zależności od sytuacji montażowe 54/57 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Nie zaleca się łączenia z VL 414, ponieważ nie można zagwarantować skuteczności wyciągu powietrza ze środkowego palnika, ze względu na odległość. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 18 kg. wskazówkami dotyczącymi projektowania. Całkowite obciążenie elektryczne: 10.8 kw. 1,5 m bez wtyczki., *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. ø5 ø60 Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni, *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry *z listwą dystansującą Przekrój podłużny Przekrój poprzeczny ø5 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. ø60 4 Płyty do gotowania vario Płyty do gotowania vario 5

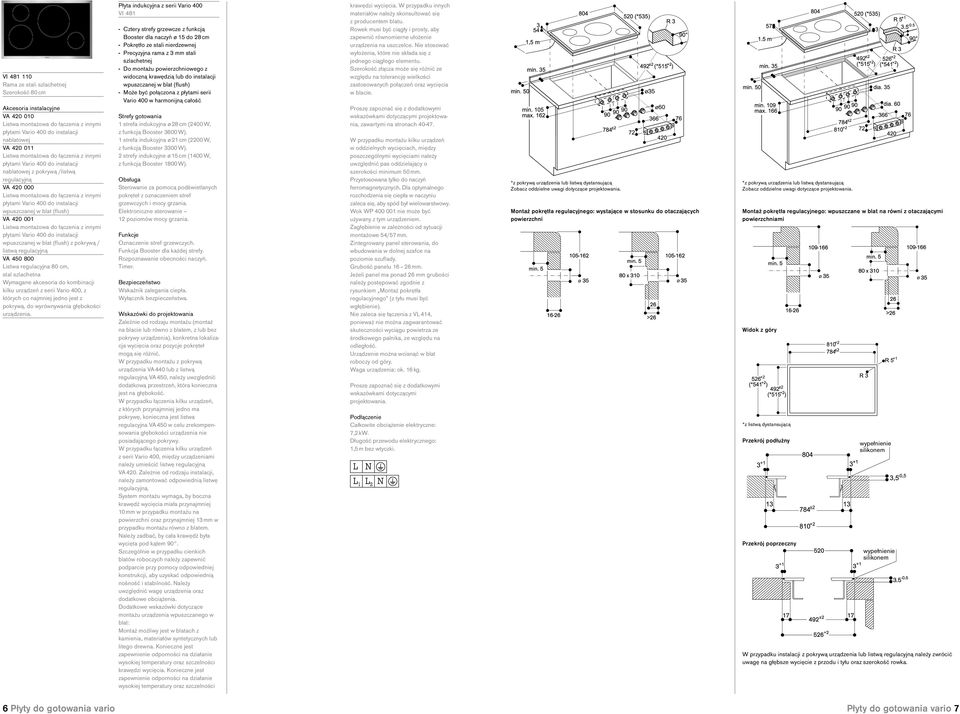

4 VI Rama ze stali szlachetnej Szerokość 80 cm VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Listwa regulacyjna 80 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Płyta indukcyjna z serii Vario 400 VI 481 Cztery strefy grzewcze z funkcją Booster dla naczyń ø 15 do 28 cm Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu powierzchniowego z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość 1 strefa indukcyjna ø 28 cm (2400 W, z funkcją Booster 600 W). 1 strefa indukcyjna ø 21 cm (2200 W, z funkcją Booster 00 W). 2 strefy indukcyjne ø 15 cm (1400 W, z funkcją Booster 1800 W). Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczne sterowanie 12 poziomów mocy grzania. Oznaczenie stref grzewczych. Funkcja Booster dla każdej strefy. Rozpoznawanie obecności naczyń. Timer. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu urządzenia wpuszczanego w blat: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Przystosowana tylko do naczyń ferromagnetycznych. Dla optymalnego rozchodzenia się ciepła w naczyniu zaleca się, aby spód był wielowarstwowy. Wok WP nie może być używany z tym urządzeniem. Zagłębienie w zależności od sytuacji montażowe 54/57 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Nie zaleca się łączenia z VL 414, ponieważ nie można zagwarantować skuteczności wyciągu powietrza ze środkowego palnika, ze względu na odległość. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 16 kg. wskazówkami dotyczącymi projektowania. Całkowite obciążenie elektryczne: 7,2 kw. 1,5 m bez wtyczki., *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. ø5 ø60 Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry *z listwą dystansującą Przekrój podłużny Przekrój poprzeczny W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 6 Płyty do gotowania vario Płyty do gotowania vario 7

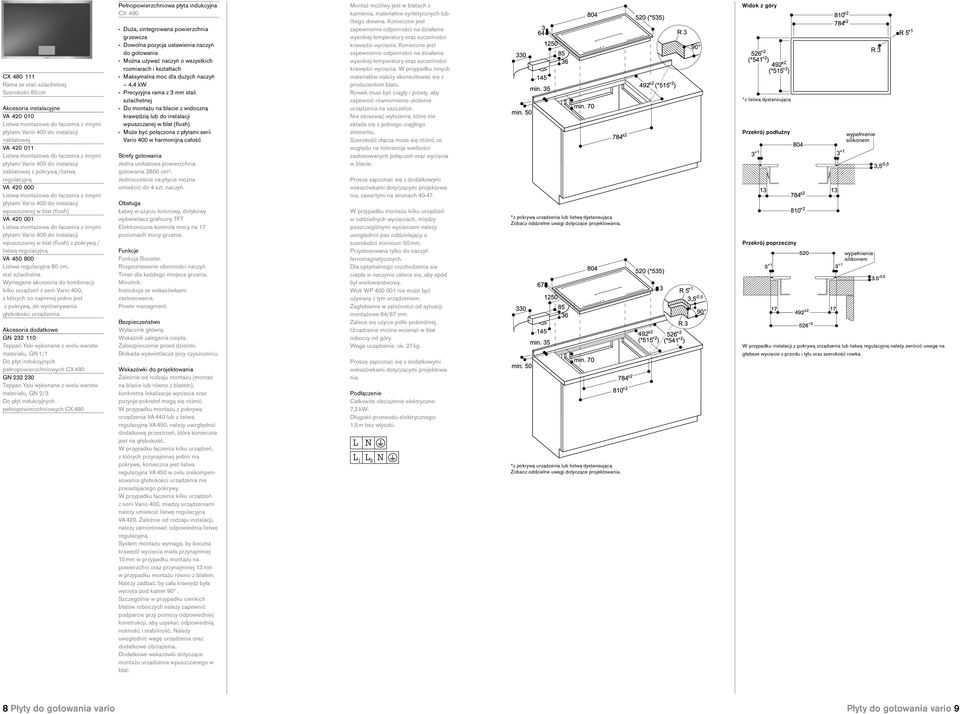

5 CX Rama ze stali szlachetnej Szerokość 80 cm VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Listwa regulacyjna 80 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Akcesoria dodatkowe GN Teppan Yaki wykonane z wielu warstw materiału, GN 1/1 Do płyt indukcyjnych pełnopowierzchniowych CX 480 GN Teppan Yaki wykonane z wielu warstw materiału, GN 2/ Do płyt indukcyjnych pełnopowierzchniowych CX 480 Pełnopowierzchniowa płyta indukcyjna CX 480 Duża, zintegrowana powierzchnia grzewcza Dowolna pozycja ustawienia naczyń do gotowania Można używać naczyń o wszystkich rozmiarach i kształtach Maksymalna moc dla dużych naczyń 4,4 kw Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość Jedna unikatowa powierzchnia gotowania 2800 cm². Jednocześnie na płycie można umieścić do 4 szt. naczyń. Łatwy w użyciu kolorowy, dotykowy wyświetlacz graficzny TFT Elektroniczna kontrola mocy na 17 poziomach mocy grzania. Funkcja Booster. Rozpoznawanie obecności naczyń. Timer dla każdego miejsca grzania. Minutnik. Instrukcja ze wskazówkami zastosowania. Power managment. Wyłącznik główny. Wskaźnik zalegania ciepła. Zabezpieczenie przed dziećmi. Blokada wyświetlacza przy czyszczeniu.. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu urządzenia wpuszczanego w blat: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Przystosowana tylko do naczyń ferromagnetycznych. Dla optymalnego rozchodzenia się ciepła w naczyniu zaleca się, aby spód był wielowarstwowy. Wok WP nie może być używany z tym urządzeniem. Zagłębienie w zależności od sytuacji montażowe 64/67 mm. Zaleca się użycie półki pośredniej. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 27 kg. wskazówkami dotyczącymi projektowania. Całkowite obciążenie elektryczne: 7,2 kw. 1,5 m bez wtyczki. *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania., Widok z góry *z listwą dystansującą Przekrój podłużny Przekrój poprzeczny W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 8 Płyty do gotowania vario Płyty do gotowania vario 9

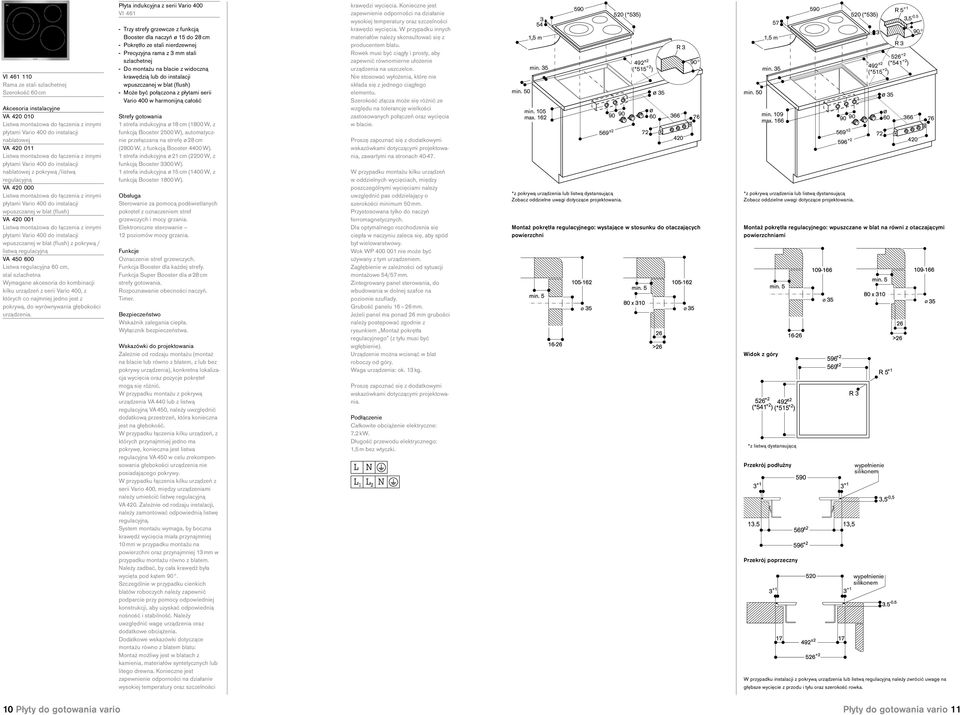

6 VI Rama ze stali szlachetnej Szerokość 60 cm VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Listwa regulacyjna 60 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Płyta indukcyjna z serii Vario 400 VI 461 Trzy strefy grzewcze z funkcją Booster dla naczyń ø 15 do 28 cm Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość 1 strefa indukcyjna ø 18 cm (1800 W, z funkcją Booster 2500 W), automatycznie przełączana na strefę ø 28 cm (2800 W, z funkcją Booster 4400 W). 1 strefa indukcyjna ø 21 cm (2200 W, z funkcją Booster 00 W). 1 strefa indukcyjna ø 15 cm (1400 W, z funkcją Booster 1800 W). Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczne sterowanie 12 poziomów mocy grzania. Oznaczenie stref grzewczych. Funkcja Booster dla każdej strefy. Funkcja Super Booster dla ø 28 cm strefy gotowania. Rozpoznawanie obecności naczyń. Timer. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Przystosowana tylko do naczyń ferromagnetycznych. Dla optymalnego rozchodzenia się ciepła w naczyniu zaleca się, aby spód był wielowarstwowy. Wok WP nie może być używany z tym urządzeniem. Zagłębienie w zależności od sytuacji montażowe 54/57 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Urządzenie można wcisnąć w blat Waga urządzenia: ok. 1 kg. wskazówkami dotyczącymi projektowania. Całkowite obciążenie elektryczne: 7,2 kw. 1,5 m bez wtyczki. min , m min. 105 max ±2 *z * with pokrywą spacer urządzenia batten. lub listwą dystansującą Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. 492 ±2 (* ) ø 5 ø Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni min ,5 m min. 109 max *z * with pokrywą spacer urządzenia batten. lub listwą dystansującą Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. Widok z góry Przekrój podłużny Przekrój poprzeczny ø 5 R 5 +1,5-0.5 ø ± ±2 (* ) (* ) Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami *z listwą dystansującą 72 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka Płyty do gotowania vario Płyty do gotowania vario 11

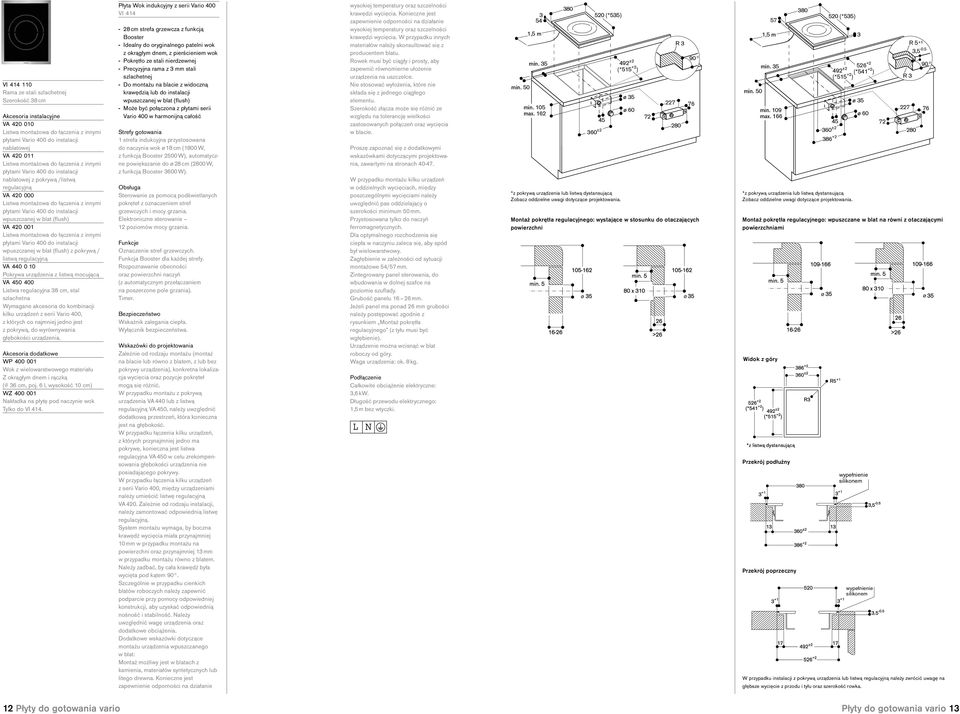

7 VI Rama ze stali szlachetnej Szerokość 8 cm VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Akcesoria dodatkowe WP Wok z wielowarstwowego materiału Z okrągłym dnem i rączką ( 6 cm, poj. 6 l, wysokość 10 cm) WZ Nakładka na płytę pod naczynie wok Tylko do VI 414. Płyta Wok indukcyjny z serii Vario 400 VI cm strefa grzewcza z funkcją Booster Idealny do oryginalnego patelni wok z okrągłym dnem, z pierścieniem wok Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość 1 strefa indukcyjna przystosowana do naczynia wok ø 18 cm (1800 W, z funkcją Booster 2500 W), automatyczne powiększanie do ø 28 cm (2800 W, z funkcją Booster 600 W). Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczne sterowanie 12 poziomów mocy grzania. Oznaczenie stref grzewczych. Funkcja Booster dla każdej strefy. Rozpoznawanie obecności oraz powierzchni naczyń (z automatycznym przełączaniem na poszerzone pole grzania). Timer. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu urządzenia wpuszczanego w blat: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Przystosowana tylko do naczyń ferromagnetycznych. Dla optymalnego rozchodzenia się ciepła w naczyniu zaleca się, aby spód był wielowarstwowy. Zagłębienie w zależności od sytuacji montażowe 54/57 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Urządzenie można wcisnąć w blat Waga urządzenia: ok. 8 kg. Całkowite obciążenie elektryczne:,6 kw. 1,5 m bez wtyczki. *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni *z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. Widok z góry *z listwą dystansującą Przekrój podłużny Przekrój poprzeczny Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 12 Płyty do gotowania vario Płyty do gotowania vario 1

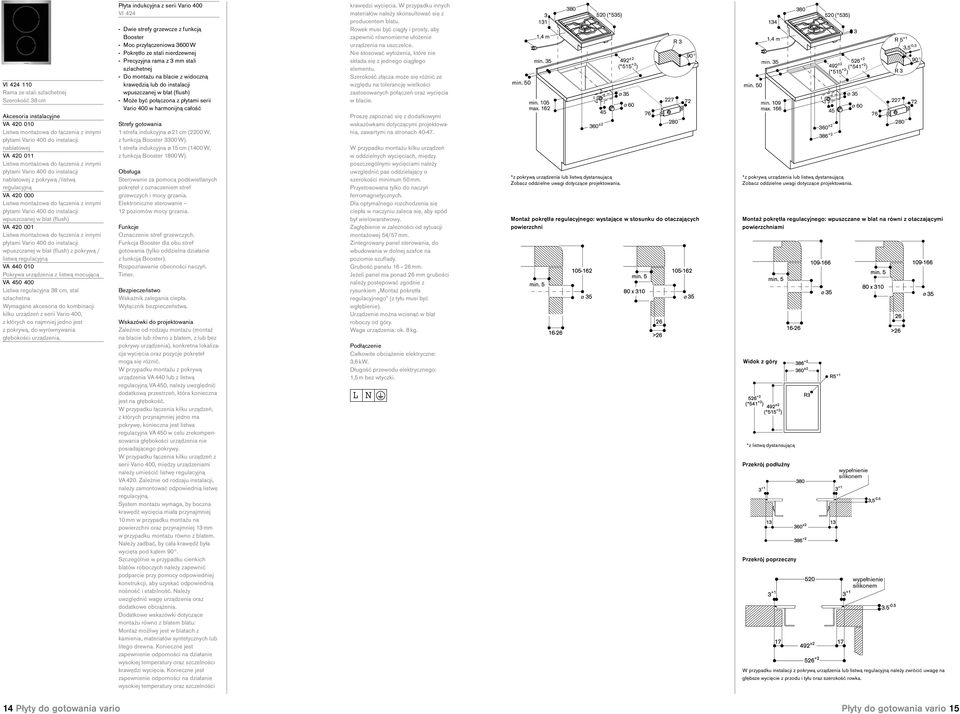

8 VI Rama ze stali szlachetnej Szerokość 8 cm VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Płyta indukcyjna z serii Vario 400 VI 424 Dwie strefy grzewcze z funkcją Booster Moc przyłączeniowa 600 W Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość 1 strefa indukcyjna ø 21 cm (2200 W, z funkcją Booster 00 W). 1 strefa indukcyjna ø 15 cm (1400 W, z funkcją Booster 1800 W). Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczne sterowanie 12 poziomów mocy grzania. Oznaczenie stref grzewczych. Funkcja Booster dla obu stref gotowania (tylko oddzielna działanie z funkcją Booster). Rozpoznawanie obecności naczyń. Timer. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Przystosowana tylko do naczyń ferromagnetycznych. Dla optymalnego rozchodzenia się ciepła w naczyniu zaleca się, aby spód był wielowarstwowy. Zagłębienie w zależności od sytuacji montażowej 54/57 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Urządzenie można wcisnąć w blat Waga urządzenia: ok. 8 kg. Całkowite obciążenie elektryczne:,6 kw. 1,5 m bez wtyczki. min ,4 m min. 105 max ±2 45 *z * with pokrywą appliance urządzenia cover lub or listwą spacer dystansującą batten. Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. 492 ±2 (* ) Ø 5 Ø 60 Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni min ,4 m min. 109 max ± ± (* (* ) ) 45 Ø 5 *z * with pokrywą appliance urządzenia cover lub or listwą spacer dystansującą batten. Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. Ø R ,5-0,5 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry *z listwą dystansującą Przekrój podłużny Przekrój poprzeczny W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka Płyty do gotowania vario Płyty do gotowania vario 15

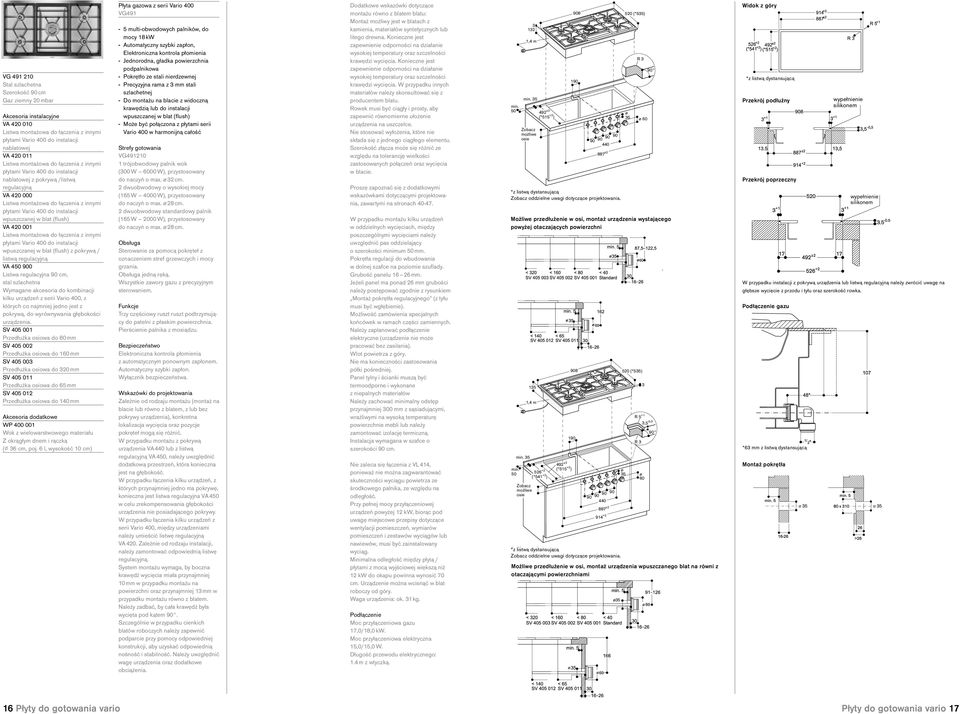

9 VG Stal szlachetna Szerokość 90 cm Gaz ziemny 20 mbar VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Listwa regulacyjna 90 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. SV Przedłużka osiowa do 80 mm SV Przedłużka osiowa do 160 mm SV Przedłużka osiowa do 20 mm SV Przedłużka osiowa do 65 mm SV Przedłużka osiowa do 140 mm Akcesoria dodatkowe WP Wok z wielowarstwowego materiału Z okrągłym dnem i rączką ( 6 cm, poj. 6 l, wysokość 10 cm) Płyta gazowa z serii Vario 400 VG491 5 multi-obwodowych palników, do mocy 18 kw Automatyczny szybki zapłon, Elektroniczna kontrola płomienia Jednorodna, gładka powierzchnia podpalnikowa Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość VG trójobwodowy palnik wok (00 W 6000 W), przystosowany do naczyń o max. ø 2 cm. 2 dwuobwodowy o wysokiej mocy (165 W 4000 W), przystosowany do naczyń o max. ø 28 cm. 2 dwuobwodowy standardowy palnik (165 W 2000 W), przystosowany do naczyń o max. ø 28 cm. Sterowanie za pomocą pokręteł z oznaczeniem stref grzewczych i mocy grzania. jedną ręką. Wszystkie zawory gazu z precyzyjnym sterowaniem. Trzy częściowy ruszt ruszt podtrzymujący do patelni z płaskim powierzchnia. Pierścienie palnika z mosiądzu. Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem. Automatyczny szybki zapłon. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Pokrętła regulacji do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Możliwość zamówienia specjalnych końcówek w ramach części zamiennych. Należy zaplanować podłączenie elektryczne (urządzenie nie może pracować bez zasilania). Wlot powietrza z góry. Nie ma konieczności zastosowania półki pośredniej. Panel tylny i ścianki muszą być termoodporne i wykonane z niepalnych materiałów Należy zachować minimalny odstęp przynajmniej 00 mm z sąsiadującymi, wrażliwymi na wysoką temperaturę powierzchnie mebli lub należy zamontować izolację termiczną. Instalacja wymagana w szafce o szerokości 90 cm. Nie zaleca się łączenia z VL 414, ponieważ nie można zagwarantować skuteczności wyciągu powietrza ze środkowego palnika, ze względu na odległość. Przy pełnej mocy przyłączeniowej urządzeń powyżej 12 kw, biorąc pod uwagę miejscowe przepisy dotyczące wentylacji pomieszczeń, wymiarów pomieszczeń i zestawów wyciągów lub nawiewów, musi być zainstalowany wyciąg. Minimalna odległość między płytą / płytami z mocą wyjściowej większą niż 12 kw do okapu powinna wynosić 70 cm. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 1 kg. Moc przyłączeniowa gazu 17,0/18,0 kw. Moc przyłączeniowa elektryczna 15,0/15,0 W. 1.4 m z wtyczką. min ,4 m Zobacz możliwe osie ±2 *z* with listwą spacer dystansującą batten. Zobacz See separate oddzielne planning uwagi notes. dotyczące projektowania. Możliwe przedłużenie w osi, montaż urządzenia wystającego powyżej otaczających powierzchni min ,4 m Zobacz możliwe osie 492 ±2 (* ) (* ) ±2 (* ) *z * with listwą spacer dystansującą batten. Zobacz See separate oddzielne planning uwagi notes. dotyczące projektowania. Możliwe przedłużenie w osi, montaż urządzenia wpuszczanego blat na równi z otaczającymi powierzchniami ø ø 887 ±2 ø5 ø 5 ø 60 R 5 +1 ø 5 ø 60,,,5-0,5 ø, Widok z góry *z listwą dystansującą Przekrój podłużny Przekrój poprzeczny gazu *6 mm z listwą dystansującą Montaż pokrętła W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. Ø 5 Ø 5 16 Płyty do gotowania vario Płyty do gotowania vario 17

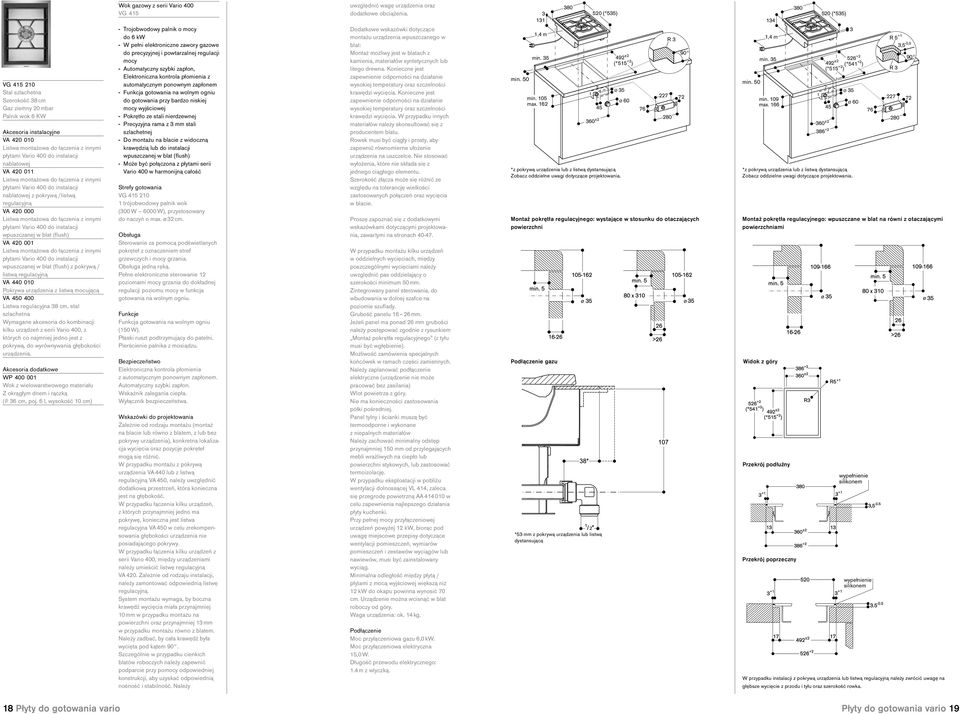

10 VG Stal szlachetna Szerokość 8 cm Gaz ziemny 20 mbar Palnik wok 6 KW VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA VA z pokrywą / listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Akcesoria dodatkowe WP Wok z wielowarstwowego materiału Z okrągłym dnem i rączką ( 6 cm, poj. 6 l, wysokość 10 cm) Wok gazowy z serii Vario 400 VG 415 Trojobwodowy palnik o mocy do 6 kw W pełni elektroniczne zawory gazowe do precyzyjnej i powtarzalnej regulacji mocy Automatyczny szybki zapłon, Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem Funkcja gotowania na wolnym ogniu do gotowania przy bardzo niskiej mocy wyjściowej Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość VG trójobwodowy palnik wok (00 W 6000 W), przystosowany do naczyń o max. ø 2 cm. Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. jedną ręką. Pełne elektroniczne sterowanie 12 poziomami mocy grzania do dokładnej regulacji poziomu mocy w funkcja gotowania na wolnym ogniu. Funkcja gotowania na wolnym ogniu (150 W). Płaski ruszt podtrzymujący do patelni. Pierścienie palnika z mosiądzu. Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem. Automatyczny szybki zapłon. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu urządzenia wpuszczanego w blat: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Możliwość zamówienia specjalnych końcówek w ramach części zamiennych. Należy zaplanować podłączenie elektryczne (urządzenie nie może pracować bez zasilania) Wlot powietrza z góry. Nie ma konieczności zastosowania półki pośredniej. Panel tylny i ścianki muszą być termoodporne i wykonane z niepalnych materiałów Należy zachować minimalny odstęp przynajmniej 150 mm od przylegających mebli wrażliwych na ciepło lub powierzchni stykowych, lub zastosować termoizolację. W przypadku eksploatacji w pobliżu wentylacji dolnossącej VL 414, zaleca się przegrodę powietrzną AA w celu zapewnienia najlepszego działania płyty kuchenki. Przy pełnej mocy przyłączeniowej urządzeń powyżej 12 kw, biorąc pod uwagę miejscowe przepisy dotyczące wentylacji pomieszczeń, wymiarów pomieszczeń i zestawów wyciągów lub nawiewów, musi być zainstalowany wyciąg. Minimalna odległość między płytą / płytami z mocą wyjściowej większą niż 12 kw do okapu powinna wynosić 70 cm. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 14 kg. Moc przyłączeniowa gazu 6,0 kw. Moc przyłączeniowa elektryczna 15,0 W. 1.4 m z wtyczką. min ,4 m min. 105 max *z pokrywą urządzenia lub z listwą dystansującą * with appliance cover or spacer batten. Zobacz oddzielne uwagi dotyczące projektowania. See separate planning notes. Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni gazu 60 ±2 *5 mm z pokrywą urządzenia lub listwą dystansującą 492 ±2 (* ) Ø 5 Ø min ,4 m min. 109 max ± ± (* (* ) ) 45 Ø 5 Ø 60 **z with pokrywą appliance urządzenia cover lub or spacer z listwą batten. dystansującą Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. R 5 +1 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry Przekrój podłużny Przekrój poprzeczny ,5-0,5 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka Płyty do gotowania vario Płyty do gotowania vario 19

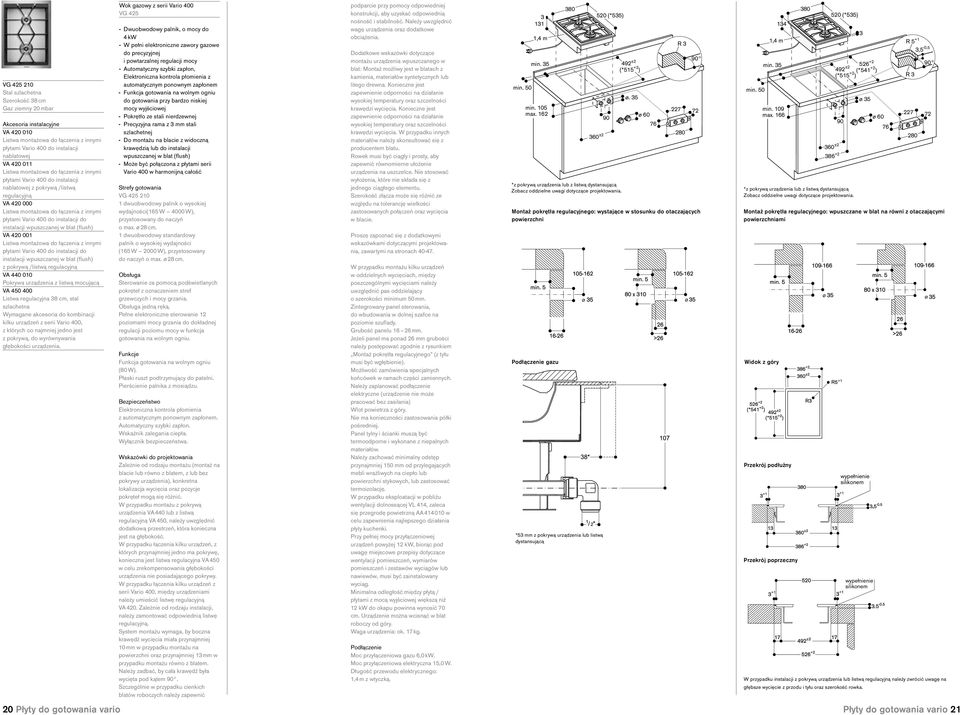

11 VG Stal szlachetna Szerokość 8 cm Gaz ziemny 20 mbar VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Wok gazowy z serii Vario 400 VG 425 Dwuobwodowy palnik, o mocy do 4 kw W pełni elektroniczne zawory gazowe do precyzyjnej i powtarzalnej regulacji mocy Automatyczny szybki zapłon, Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem Funkcja gotowania na wolnym ogniu do gotowania przy bardzo niskiej mocy wyjściowej Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość VG dwuobwodowy palnik o wysokiej wydajności(165 W 4000 W), przystosowany do naczyń o max. ø 28 cm. 1 dwuobwodowy standardowy palnik o wysokiej wydajności (165 W 2000 W), przystosowany do naczyń o max. ø 28 cm. Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. jedną ręką. Pełne elektroniczne sterowanie 12 poziomami mocy grzania do dokładnej regulacji poziomu mocy w funkcja gotowania na wolnym ogniu. Funkcja gotowania na wolnym ogniu (80 W). Płaski ruszt podtrzymujący do patelni. Pierścienie palnika z mosiądzu. Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem. Automatyczny szybki zapłon. Wskaźnik zalegania ciepła. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu urządzenia wpuszczanego w blat: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Możliwość zamówienia specjalnych końcówek w ramach części zamiennych. Należy zaplanować podłączenie elektryczne (urządzenie nie może pracować bez zasilania) Wlot powietrza z góry. Nie ma konieczności zastosowania półki pośredniej. Panel tylny i ścianki muszą być termoodporne i wykonane z niepalnych materiałów. Należy zachować minimalny odstęp przynajmniej 150 mm od przylegających mebli wrażliwych na ciepło lub powierzchni stykowych, lub zastosować termoizolację. W przypadku eksploatacji w pobliżu wentylacji dolnossącej VL 414, zaleca się przegrodę powietrzną AA w celu zapewnienia najlepszego działania płyty kuchenki. Przy pełnej mocy przyłączeniowej urządzeń powyżej 12 kw, biorąc pod uwagę miejscowe przepisy dotyczące wentylacji pomieszczeń, wymiarów pomieszczeń i zestawów wyciągów lub nawiewów, musi być zainstalowany wyciąg. Minimalna odległość między płytą / płytami z mocą wyjściowej większą niż 12 kw do okapu powinna wynosić 70 cm. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 17 kg. Moc przyłączeniowa gazu 6,0 kw. Moc przyłączeniowa elektryczna 15,0 W. 1,4 m z wtyczką. min ,4 m min. 105 max ±2 90 *z pokrywą urządzenia lub z listwą dystansującą * with appliance cover or spacer batten. Zobacz oddzielne uwagi dotyczące projektowania. See separate planning notes. 492 ±2 (* ) ø. 5 ø Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni *5 mm z pokrywą urządzenia lub listwą dystansującą min. 50 min. 109 max. 166 *z * with pokrywą appliance urządzenia cover lub or z listwą spacer dystansującą batten. Zobacz See separate oddzielne uwagi planning dotyczące notes. projektowania. Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry 14 1,4 m Przekrój podłużny Przekrój poprzeczny ± ± (* (* ) ) 90 ø 5 ø R ,5-0,5 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 20 Płyty do gotowania vario Płyty do gotowania vario 21 gazu 72

12 VG Stal szlachetna Szerokość 8 cm Gaz ziemny 20 mbar Palnik wok 6 KW VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. SV Przedłużka osiowa do 140 mm SV Przedłużka osiowa do 00 mm Akcesoria dodatkowe WP Wok z wielowarstwowego materiału Z okrągłym dnem i rączką ( 6 cm, poj. 6 l, wysokość 10 cm) Wok gazowy z serii Vario 400 VG 414 Trójobwodowy palnik o mocy do 6 kw Automatyczny szybki zapłon, Elektroniczna kontrola płomienia Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość VG trójobwodowy palnik wok (00 W 6000 W), przystosowany do naczyń o max. ø 2 cm. Sterowanie za pomocą pokręteł z oznaczeniem stref grzewczych i mocy grzania. jedną ręką. Wszystkie zawory gazu z precyzyjnym sterowaniem. Płaski ruszt podtrzymujący do patelni. Pierścienie palnika z mosiądzu. Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem. Automatyczny szybki zapłon. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Pokrętła regulacji do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Możliwość zamówienia specjalnych końcówek w ramach części zamiennych. Należy zaplanować podłączenie elektryczne (urządzenie nie może pracować bez zasilania) Wlot powietrza z góry. Nie ma konieczności zastosowania półki pośredniej. Panel tylny i ścianki muszą być termoodporne i wykonane z niepalnych materiałów Należy zachować minimalny odstęp przynajmniej 150 mm od przylegających mebli wrażliwych na ciepło lub powierzchni stykowych, lub zastosować termoizolację. W przypadku eksploatacji w pobliżu wentylacji dolnossącej VL 414, zaleca się przegrodę powietrzną AA w celu zapewnienia najlepszego działania płyty kuchenki. Przy pełnej mocy przyłączeniowej urządzeń powyżej 12 kw, biorąc pod uwagę miejscowe przepisy dotyczące wentylacji pomieszczeń, wymiarów pomieszczeń i zestawów wyciągów lub nawiewów, musi być zainstalowany wyciąg. Minimalna odległość między płytą / płytami z mocą wyjściowej większą niż 12 kw do okapu powinna wynosić 70 cm. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 16 kg. Moc przyłączeniowa gazu 6,0 kw. Moc przyłączeniowa elektryczna 15,0 W. 1,4 m z wtyczką. min ,4 m min. 105 max *z pokrywą urządzenia lub z listwą dystansującą * with appliance cover or spacer batten. Zobacz oddzielne uwagi dotyczące projektowania. See separate planning notes. Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni gazu Możliwe wydłużenie osi Possible axis extensions < 00 SV SV gazu 60 ±2 *5 mm z pokrywą urządzenia lub listwą dystansującą ±2 (* ) ø 5 ø 60 min. 5 ø 5 < 140 < 60 SV Standardowe SV *5 mm z pokrywą urządzenia lub z listwą dystansującą 70 0 ø min ,4 m min. 109 max ± *z * with pokrywą appliance urządzenia cover lub or z listwą spacer dystansującą batten Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. 492 ± (* (* ) ) 45 ø 5 ø 60 R 5 +1 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry Przekrój podłużny Przekrój poprzeczny ,5-0,5 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 22 Płyty do gotowania vario Płyty do gotowania vario 2

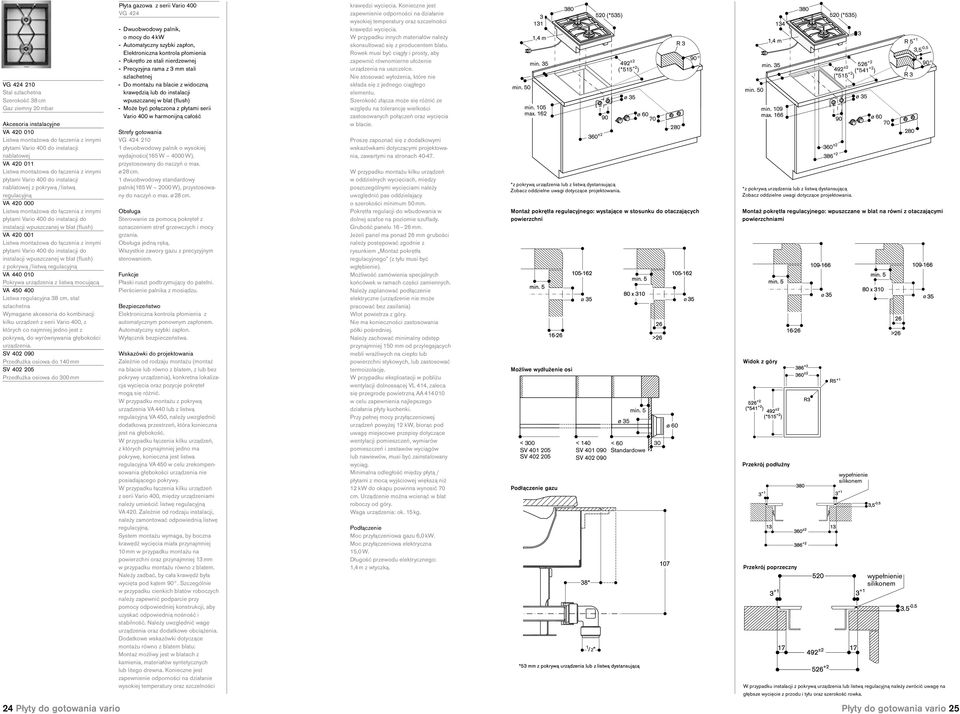

13 VG Stal szlachetna Szerokość 8 cm Gaz ziemny 20 mbar VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. SV Przedłużka osiowa do 140 mm SV Przedłużka osiowa do 00 mm Płyta gazowa z serii Vario 400 VG 424 Dwuobwodowy palnik, o mocy do 4 kw Automatyczny szybki zapłon, Elektroniczna kontrola płomienia Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość VG dwuobwodowy palnik o wysokiej wydajności(165 W 4000 W), przystosowany do naczyń o max. ø 28 cm. 1 dwuobwodowy standardowy palnik(165 W 2000 W), przystosowany do naczyń o max. ø 28 cm. Sterowanie za pomocą pokręteł z oznaczeniem stref grzewczych i mocy grzania. jedną ręką. Wszystkie zawory gazu z precyzyjnym sterowaniem. Płaski ruszt podtrzymujący do patelni. Pierścienie palnika z mosiądzu. Elektroniczna kontrola płomienia z automatycznym ponownym zapłonem. Automatyczny szybki zapłon. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Pokrętła regulacji do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Możliwość zamówienia specjalnych końcówek w ramach części zamiennych. Należy zaplanować podłączenie elektryczne (urządzenie nie może pracować bez zasilania) Wlot powietrza z góry. Nie ma konieczności zastosowania półki pośredniej. Należy zachować minimalny odstęp przynajmniej 150 mm od przylegających mebli wrażliwych na ciepło lub powierzchni stykowych, lub zastosować termoizolację. W przypadku eksploatacji w pobliżu wentylacji dolnossącej VL 414, zaleca się przegrodę powietrzną AA w celu zapewnienia najlepszego działania płyty kuchenki. Przy pełnej mocy przyłączeniowej urządzeń powyżej 12 kw, biorąc pod uwagę miejscowe przepisy dotyczące wentylacji pomieszczeń, wymiarów pomieszczeń i zestawów wyciągów lub nawiewów, musi być zainstalowany wyciąg. Minimalna odległość między płytą / płytami z mocą wyjściowej większą niż 12 kw do okapu powinna wynosić 70 cm. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 15 kg. Moc przyłączeniowa gazu 6,0 kw. Moc przyłączeniowa elektryczna 15,0 W. 1,4 m z wtyczką. min ,4 m min. 105 max ±2 90 *z pokrywą urządzenia lub z listwą dystansującą * with appliance cover or spacer batten. Zobacz oddzielne uwagi dotyczące projektowania. See separate planning notes. 492 ±2 (* ) ø 5 Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni Possible Możliwe wydłużenie axis extensions osi < 00 SV SV gazu *5 mm z pokrywą urządzenia lub z listwą dystansującą ø min. 5 ø 5 < 140 < 60 SV Standardowe SV ø 60 min. 50 1,4 m 14 min. 109 max ± *z * with pokrywą appliance urządzenia cover lub or z listwą spacer dystansującą batten. Zobacz See separate oddzielne uwagi planning dotyczące notes. projektowania. ø 5 ø R 5 +1 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry Przekrój podłużny Przekrój poprzeczny 492 ± (* (* ) ) ,5-0,5 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 24 Płyty do gotowania vario Płyty do gotowania vario 25

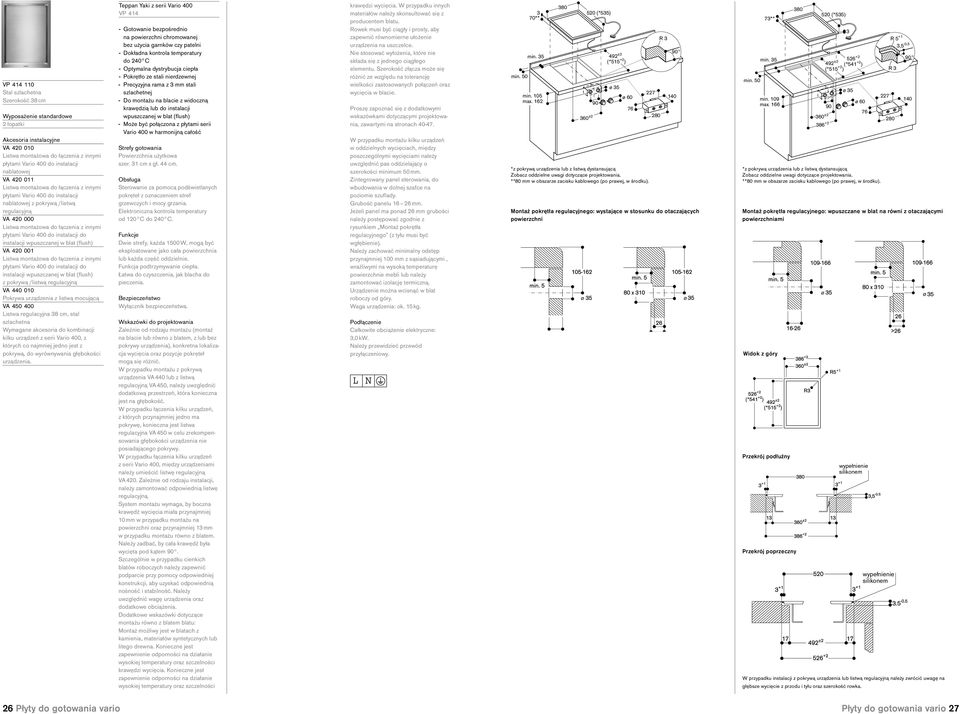

14 VP Stal szlachetna Szerokość 8 cm Wyposażenie standardowe 2 łopatki VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Teppan Yaki z serii Vario 400 VP 414 Gotowanie bezpośrednio na powierzchni chromowanej bez użycia garnków czy patelni Dokładna kontrola temperatury do 240 C Optymalna dystrybucja ciepła Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość Powierzchnia użytkowa szer. 1 cm x gł. 44 cm. Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczna kontrola temperatury od 120 C do 240 C. Dwie strefy, każda 1500 W, mogą być eksploatowane jako cała powierzchnia lub każda część oddzielnie. Funkcja podtrzymywanie ciepła. Łatwa do czyszczenia, jak blacha do pieczenia. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Należy zachować minimalny odstęp przynajmniej 100 mm z sąsiadującymi, wrażliwymi na wysoką temperaturę powierzchnie mebli lub należy zamontować izolację termiczną. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 15 kg. Całkowite obciążenie elektryczne:,0 kw. Należy przewidzieć przewód przyłączeniowy.. min ** min. 105 max ±2 ø 5 ø 60 *z * pokrywą with appliance urządzenia cover lub or z spacer listwą dystansującą batten. Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. **80 mm w in obszarze the area zacisku of the cable kablowego clip (right, (po prawej, centre). w środku) ±2 (* ) Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni min. 50 7** min. 109 max ± ø 5 ø 60 *z * pokrywą with appliance urządzenia cover lub or z spacer listwą dystansującą batten. Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. **80 **8 mm mm w in obszarze the area zacisku of the cable kablowego clip (right, (po prawej, centre). w środku). Widok z góry Przekrój podłużny Przekrój poprzeczny 492 ± (* (* ) ) R ,5-0,5 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka Płyty do gotowania vario Płyty do gotowania vario 27

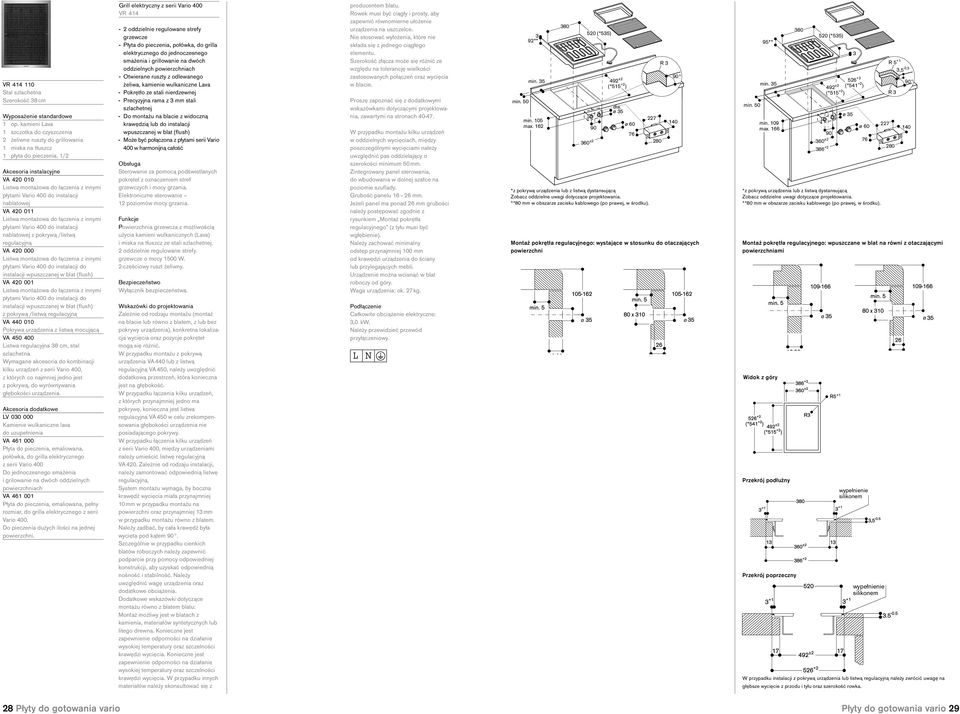

15 VR Stal szlachetna Szerokość 8 cm Wyposażenie standardowe 1 op. kamieni Lava 1 szczotka do czyszczenia 2 żeliwne ruszty do grillowania 1 miska na tłuszcz 1 płyta do pieczenia, 1/2 VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Akcesoria dodatkowe LV Kamienie wulkaniczne lava do uzupełnienia VA Płyta do pieczenia, emaliowana, połówka, do grilla elektrycznego z serii Vario 400 Do jednoczesnego smażenia i grilowanie na dwóch oddzielnych powierzchniach VA Płyta do pieczenia, emaliowana, pełny rozmiar, do grilla elektrycznego z serii Vario 400. Do pieczenia dużych ilości na jednej powierzchni. Grill elektryczny z serii Vario 400 VR oddzielnie regulowane strefy grzewcze Płyta do pieczenia, połówka, do grilla elektrycznego do jednoczesnego smażenia i grillowanie na dwóch oddzielnych powierzchniach Otwierane ruszty z odlewanego żeliwa, kamienie wulkaniczne Lava Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem stref grzewczych i mocy grzania. Elektroniczne sterowanie 12 poziomów mocy grzania. Powierzchnia grzewcza z możliwością użycia kamieni wulkanicznych (Lava) i miska na tłuszcz ze stali szlachetnej. 2 oddzielnie regulowane strefy grzewcze o mocy 1500 W. 2-częściowy ruszt żeliwny. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Należy zachować minimalny odstęp przynajmniej 100 mm od krawędzi urządzenia do ściany lub przylegających mebli. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 27 kg. Całkowite obciążenie elektryczne:,0 kw. Należy przewidzieć przewód przyłączeniowy. min ** min. 105 max ±2 dia. ø 5 ø 60 *z * pokrywą with appliance urządzenia cover lub or z spacer listwą dystansującą batten. Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. **80 mm w obszarze zacisku kablowego (po prawej, w środku). **102 mm in the area of the cable clip (right, centre) ±2 (* ) Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni min ** min. 109 max ± ±2 (* ) (* ) *z pokrywą urządzenia lub z listwą dystansującą Zobacz * with appliance oddzielne cover uwagi or dotyczące spacer batten. projektowania. **80 See mm separate w obszarze planning zacisku notes. kablowego (po prawej, w środku). **105 mm in the area of the cable clip (right, centre). R 5 +1 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami Widok z góry Przekrój podłużny Przekrój poprzeczny 80 ø 5 ø ,5-0,5 W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka Płyty do gotowania vario Płyty do gotowania vario 29

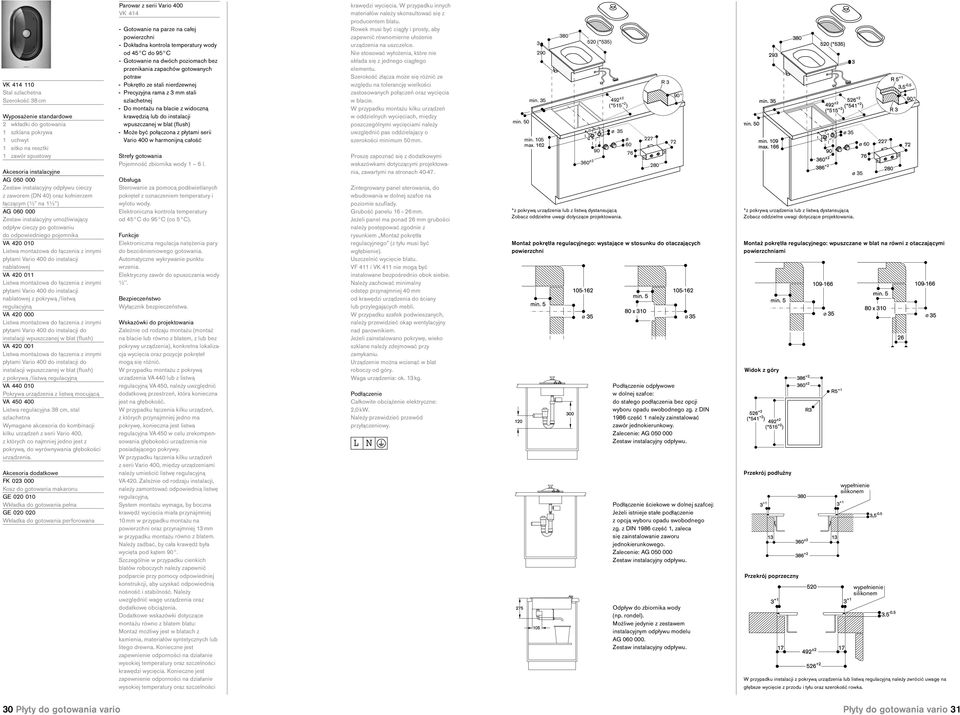

16 VK Stal szlachetna Szerokość 8 cm Wyposażenie standardowe 2 wkładki do gotowania 1 szklana pokrywa 1 uchwyt 1 sitko na resztki 1 zawór spustowy AG Zestaw instalacyjny odpływu cieczy z zaworem (DN 40) oraz kołnierzem łączącym (½ na 1½ ) AG Zestaw instalacyjny umożliwiający odpływ cieczy po gotowaniu do odpowiedniego pojemnika VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Akcesoria dodatkowe FK Kosz do gotowania makaronu GE Wkładka do gotowania pełna GE Wkładka do gotowania perforowana Parowar z serii Vario 400 VK 414 Gotowanie na parze na całej powierzchni Dokładna kontrola temperatury wody od 45 C do 95 C Gotowanie na dwóch poziomach bez przenikania zapachów gotowanych potraw Pokrętło ze stali nierdzewnej Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość Pojemność zbiornika wody 1 6 l. Sterowanie za pomocą podświetlanych pokręteł z oznaczeniem temperatury i wylotu wody. Elektroniczna kontrola temperatury od 45 C do 95 C (co 5 C). Elektroniczna regulacja natężenia pary do bezciśnieniowego gotowania. Automatyczne wykrywanie punktu wrzenia. Elektryczny zawór do spuszczania wody ½. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. wskazówkami dotyczącymi projektowania, zawartymi na stronach Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). Uszczelnić wycięcie blatu. VF 411 i VK 411 nie mogą być instalowane bezpośrednio obok siebie. Należy zachować minimalny odstęp przynajmniej 40 mm od krawędzi urządzenia do ściany lub przylegających mebli. W przypadku szafek podwieszanych, należy przewidzieć okap wentylacyjny nad parownikiem. Jeżeli zainstalowano pokrywę, wieko szklane należy zdejmować przy zamykaniu. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 1 kg. Całkowite obciążenie elektryczne: 2,0 kw. Należy przewidzieć przewód przyłączeniowy. min min. 105 max ± ±2 (* ) ø 5 *z * with pokrywą appliance urządzenia cover lub or spacer z listwą batten. dystansującą Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. ø Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni odpływowe w dolnej szafce: do stałego podłączenia bez opcji wyboru opadu swobodnego zg. z DIN 1986 część 1 należy zainstalować zawór jednokierunkowy. Zalecenie: AG Zestaw instalacyjny odpływu. ściekowe w dolnej szafcej: Jeżeli istnieje stałe podłączenie z opcją wyboru opadu swobodnego zg. z DIN 1986 część 1, zaleca się zainstalowanie zaworu jednokierunkowego. Zalecenie: AG Zestaw instalacyjny odpływu. Odpływ do zbiornika wody (np. rondel). Możliwe jedynie z zestawem instalacyjnym odpływu modelu AG Zestaw instalacyjny odpływu. Przekrój poprzeczny ø 5 *z pokrywą urządzenia lub z listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. Widok z góry Przekrój podłużny ø 5 ø 60 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka.,, 0 Płyty do gotowania vario Płyty do gotowania vario 1

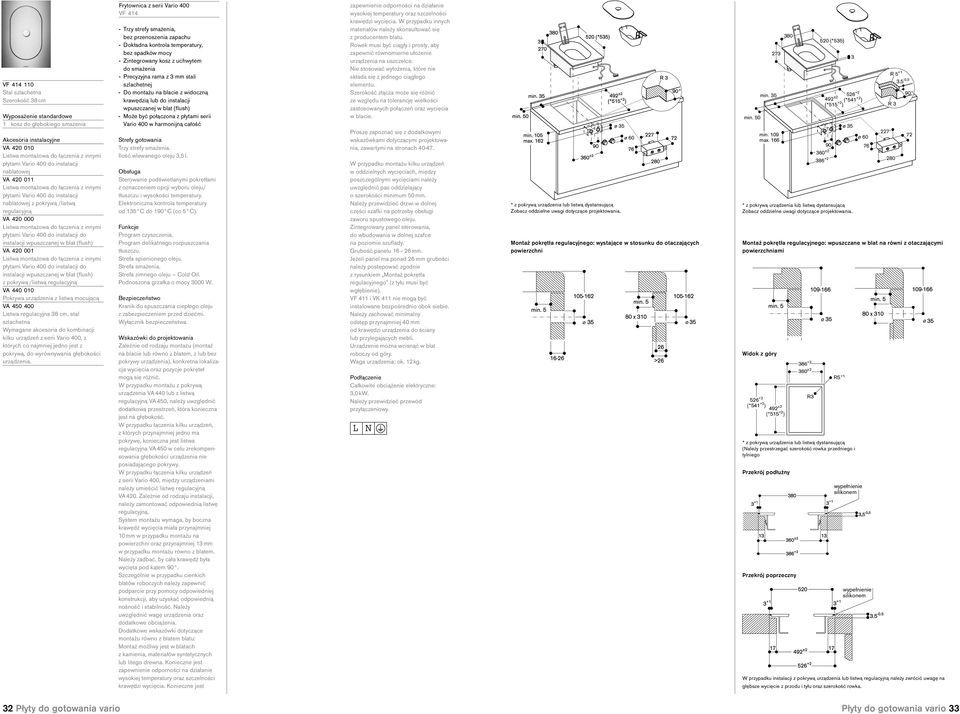

17 VF Stal szlachetna Szerokość 8 cm Wyposażenie standardowe 1 kosz do głębokiego smażenia VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Pokrywa urządzenia z listwą mocującą VA Listwa regulacyjna 8 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Frytownica z serii Vario 400 VF 414 Trzy strefy smażenia, bez przenoszenia zapachu Dokładna kontrola temperatury, bez spadków mocy Zintegrowany kosz z uchwytem do smażenia Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość Trzy strefy smażenia. Ilość wlewanego oleju,5 l. Sterowanie podświetlanymi pokrętłami z oznaczeniem opcji wyboru oleju/ tłuszczu i wysokości temperatury. Elektroniczna kontrola temperatury od 15 C do 1C (co 5 C). Program czyszczenia. Program delikatnego rozpuszczania tłuszczu. Strefa spienionego oleju. Strefa smażenia. Strefa zimnego oleju Cold Oil. Podnoszona grzałka o mocy 000 W. Kranik do spuszczania ciepłego oleju z zabezpieczeniem przed dziećmi. Wyłącznik bezpieczeństwa. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki dotyczące montażu równo z blatem blatu: Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Należy przewidzieć drzwi w dolnej części szafki na potrzeby obsługi zaworu spustowego oleju. Zintegrowany panel sterowania, do wbudowania w dolnej szafce na poziomie szuflady. Grubość panelu mm. Jeżeli panel ma ponad 26 mm grubości należy postępować zgodnie z rysunkiem Montaż pokrętła regulacyjnego (z tyłu musi być wgłębienie). VF 411 i VK 411 nie mogą być instalowane bezpośrednio obok siebie. Należy zachować minimalny odstęp przynajmniej 40 mm od krawędzi urządzenia do ściany lub przylegających mebli. Urządzenie można wcisnąć w blat Waga urządzenia: ok. 12 kg. Całkowite obciążenie elektryczne:,0 kw. Należy przewidzieć przewód przyłączeniowy. ø 5 * z pokrywą urządzenia lub listwą dystansującą Zobacz oddzielne uwagi dotyczące projektowania. ø 60 Montaż pokrętła regulacyjnego: wystające w stosunku do otaczających powierzchni min min. 109 max ± ± (* (* ) ) ø 5 * z with pokrywą appliance urządzenia cover lub or spacer listwą dystansującą batten. Zobacz See separate oddzielne planning uwagi dotyczące notes. projektowania. Widok z góry * z pokrywą urządzenia lub listwą dystansującą (Należy przestrzegać szerokość rowka przedniego i tylniego Przekrój podłużny Przekrój poprzeczny ø R ,5-0,5 Montaż pokrętła regulacyjnego: wpuszczane w blat na równi z otaczającymi powierzchniami W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka Płyty do gotowania vario Płyty do gotowania vario

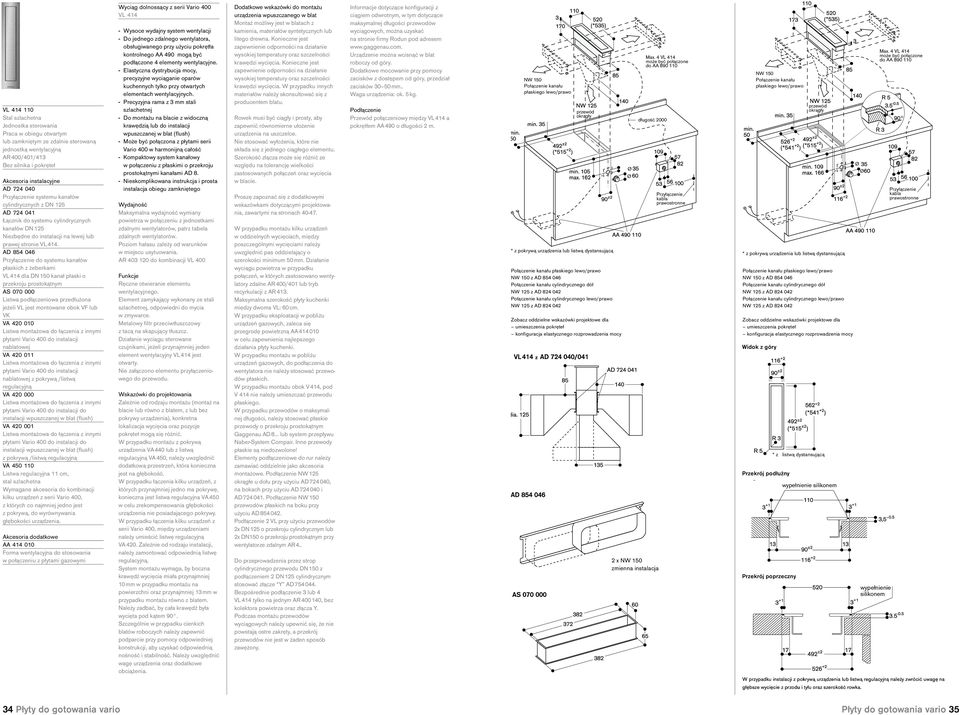

18 VL Stal szlachetna Jednostka sterowania Praca w obiegu otwartym lub zamkniętym ze zdalnie sterowaną jednostką wentylacyjną AR 400/401/41 Bez silnika i pokręteł AD Przyłączenie systemu kanałów cylindrycznych z DN 125 AD Łącznik do systemu cylindrycznych kanałów DN 125 Niezbędne do instalacji na lewej lub prawej stronie VL 414. AD Przyłączenie do systemu kanałów płaskich z żeberkami VL 414 dla DN 150 kanał płaski o przekroju prostokątnym AS Listwa podłączeniowa przedłużona jeżeli VL jest montowane obok VF lub VK VA nablatowej VA nablatowej z pokrywą /listwą regulacyjną VA do instalacji VA do instalacji z pokrywą /listwą regulacyjną VA Listwa regulacyjna 11 cm, stal szlachetna kilku urządzeń z serii Vario 400, z których co najmniej jedno jest z pokrywą, do wyrównywania głębokości urządzenia. Akcesoria dodatkowe AA Forma wentylacyjna do stosowania w połączeniu z płytami gazowymi Wyciąg dolnossący z serii Vario 400 VL 414 Wysoce wydajny system wentylacji Do jednego zdalnego wentylatora, obsługiwanego przy użyciu pokrętła kontrolnego AA 490 mogą być podłączone 4 elementy wentylacyjne. Elastyczna dystrybucja mocy, precyzyjne wyciąganie oparów kuchennych tylko przy otwartych elementach wentylacyjnych. Precyzyjna rama z mm stali szlachetnej Do montażu na blacie z widoczną krawędzią lub do instalacji Vario 400 w harmonijną całość Kompaktowy system kanałowy w połączeniu z płaskimi o przekroju prostokątnymi kanałami AD 8. Nieskomplikowana instrukcja i prosta instalacja obiegu zamkniętego Wydajność Maksymalna wydajność wymiany powietrza w połączeniu z jednostkami zdalnymi wentylatorów, patrz tabela zdalnych wentylatorów. Poziom hałasu zależy od warunków w miejscu usytuowania. AR do kombinacji VL 400 Ręczne otwieranie elementu wentylacyjnego. Element zamykający wykonany ze stali szlachetnej, odpowiedni do mycia w zmywarce. Metalowy filtr przeciwtłuszczowy z tacą na skapujący tłuszcz. Działanie wyciągu sterowane czujnikami, jeżeli przynajmniej jeden element wentylacyjny VL 414 jest otwarty. Nie załączono elementu przyłączeniowego do przewodu. Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, z lub bez pokrywy urządzenia), konkretna lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić. W przypadku montażu z pokrywą urządzenia VA 440 lub z listwą regulacyjną VA 450, należy uwzględnić dodatkową przestrzeń, która konieczna jest na głębokość. W przypadku łączenia kilku urządzeń, z których przynajmniej jedno ma pokrywę, konieczna jest listwa regulacyjna VA 450 w celu zrekompensowania głębokości urządzenia nie posiadającego pokrywy. W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA 420. Zależnie od rodzaju instalacji, należy zamontować odpowiednią listwę regulacyjną. System montażu wymaga, by boczna krawędź wycięcia miała przynajmniej 10 mm w przypadku montażu na powierzchni oraz przynajmniej 1 mm w przypadku montażu równo z blatem. Należy zadbać, by cała krawędź była wycięta pod kątem. Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia. Dodatkowe wskazówki do montażu urządzenia wpuszczanego w blat Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest krawędzi wycięcia. Konieczne jest krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce. Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu. Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie. wskazówkami dotyczącymi projektowania, zawartymi na stronach W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50 mm. Działanie wyciągu powietrza w przypadku połączeń, w których zastosowano wentylatory zdalne AR 400/401 lub tryb recyrkulacji z AR 41. Maksymalna szerokość płyty kuchenki między dwoma VL: 60 cm. W przypadku eksploatacji w pobliżu urządzeń gazowych, zaleca się przegrodę powietrzną AA w celu zapewnienia najlepszego działania płyty kuchenki. W przypadku montażu w pobliżu urządzeń gazowych, do podłączenia do wentylatora nie należy stosować przewodów płaskich. W przypadku montażu obok V 414, pod V 414 nie należy umieszczać przewodu płaskiego. W przypadku przewodów o maksymalnej długości, należy stosować płaskie przewody o przekroju prostokątnym Gaggenau AD 8 lub system przepływu Naber-System Compair. Inne przewody płaskie są niedozwolone! Elementy podłączeniowe do rur należy zamawiać oddzielnie jako akcesoria montażowe. NW 125 okrągłe u dołu przy użyciu AD , na bokach przy użyciu AD i AD NW 150 przewodów płaskich na boku przy użyciu AD VL przy użyciu przewodów 2x DN 125 o przekroju cylindrycznym lub 2x DN150 o przekroju prostokątnym przy wentylatorze zdalnym AR 4.. Do przeprowadzenia przez strop cylindrycznego przewodu DN 150 z podłączeniem 2 DN 125 cylindrycznym stosować złącze Y AD Bezpośrednie podłączenie lub 4 VL 414 tylko na jednym AR , bez kolektora powietrza oraz złącza Y. Podczas montażu przewodów wyciągowych należy upewnić się, że nie powstają ostre zakręty, a przekrój przewodów nie jest w żaden sposób zawężony. Informacje dotyczące konfiguracji z ciągiem odwrotnym, w tym dotyczące maksymalnej długości przewodów wyciągowych, można uzyskać na stronie firmy Rodun pod adresem Urządzenie można wcisnąć w blat Dodatkowe mocowanie przy pomocy zacisków z dostępem od góry, przedział zacisków 0 50 mm.. Waga urządzenia: ok. 5 kg. Przewód połączeniowy między VL 414 a pokrętłem AA 490 o długości 2 m. NW 150 Połączenie kanału płaskiego lewo/prawo przewód okrągły * z pokrywą urządzenia lub listwą dystansującą Połączenie kanału płaskiego lewo/prawo NW 150 z AD Połączenie kanału cylindrycznego dół NW 125 z AD Połączenie kanału cylindrycznego lewo/prawo NW 125 z AD Zobacz oddzielne wskazówki projektowe dla umieszczenia pokręteł konfiguracja elastycznego rozprowadzenia mocy Ø Ø Max. 4 VL 414 może być połączone do AA długość x NW 150 zmienna instalacja Przyłączenie kabla prawostronne NW 150 Połączenie kanału płaskiego lewo/prawo przewód okrągły * z pokrywą urządzenia lub listwą dystansującą Połączenie kanału płaskiego lewo/prawo NW 150 z AD Połączenie kanału cylindrycznego dół NW 125 z AD Połączenie kanału cylindrycznego lewo/prawo NW 125 z AD Zobacz oddzielne wskazówki projektowe dla umieszczenia pokręteł konfiguracja elastycznego rozprowadzenia mocy Widok z góry Przekrój podłużny Przekrój poprzeczny * z listwą dystansującą Ø Ø Max. 4 VL 414 może być połączone do AA Przyłączenie kabla prawostronne W przypadku instalacji z pokrywą urządzenia lub listwą regulacyjną należy zwrócić uwagę na głębsze wycięcie z przodu i tyłu oraz szerokość rowka. 4 Płyty do gotowania vario Płyty do gotowania vario 5

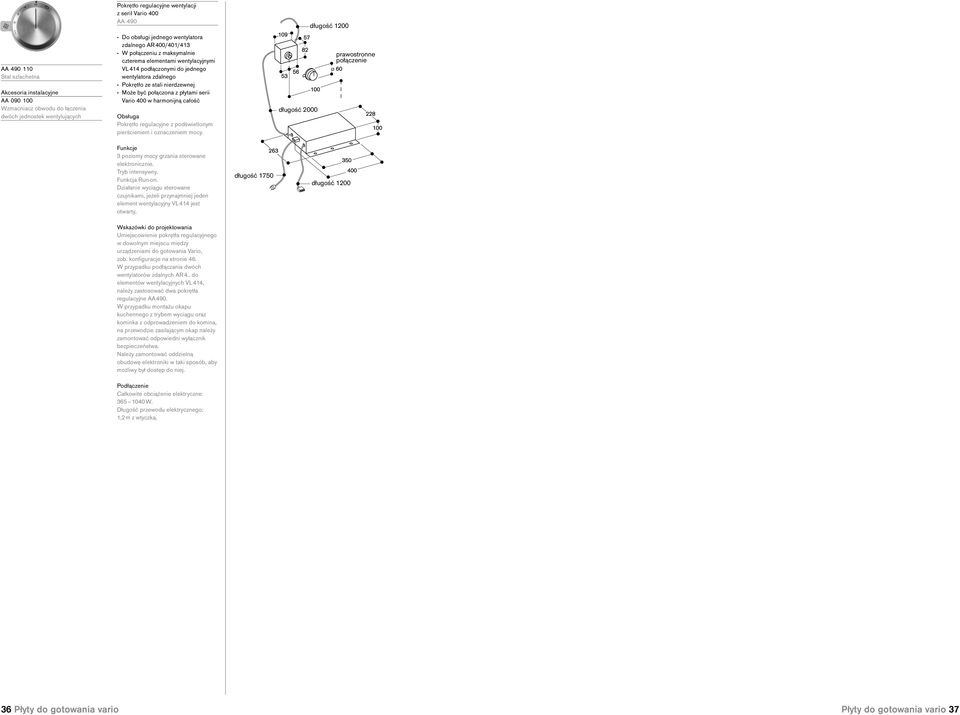

19 AA Stal szlachetna AA Wzmacniacz obwodu do łączenia dwóch jednostek wentylujących Pokrętło regulacyjne wentylacji z serii Vario 400 AA 490 Do obsługi jednego wentylatora zdalnego AR 400/401/41 W połączeniu z maksymalnie czterema elementami wentylacyjnymi VL 414 podłączonymi do jednego wentylatora zdalnego Pokrętło ze stali nierdzewnej Vario 400 w harmonijną całość Pokrętło regulacyjne z podświetlonym pierścieniem i oznaczeniem mocy. długość 2000 długość 1200 Ø prawostronne połączenie poziomy mocy grzania sterowane elektronicznie. Tryb intensywny. Funkcja Run-on. Działanie wyciągu sterowane czujnikami, jeżeli przynajmniej jeden element wentylacyjny VL 414 jest otwarty. długość 1750 długość 1200 Umiejscowienie pokrętła regulacyjnego w dowolnym miejscu między urządzeniami do gotowania Vario, zob. konfiguracje na stronie 46. W przypadku podłączania dwóch wentylatorów zdalnych AR 4.. do elementów wentylacyjnych VL 414, należy zastosować dwa pokrętła regulacyjne AA 490. W przypadku montażu okapu kuchennego z trybem wyciągu oraz kominka z odprowadzeniem do komina, na przewodzie zasilającym okap należy zamontować odpowiedni wyłącznik bezpieczeństwa. Należy zamontować oddzielną obudowę elektroniki w taki sposób, aby możliwy był dostęp do niej. Całkowite obciążenie elektryczne: W. 1,2 m z wtyczką. 6 Płyty do gotowania vario Płyty do gotowania vario 7

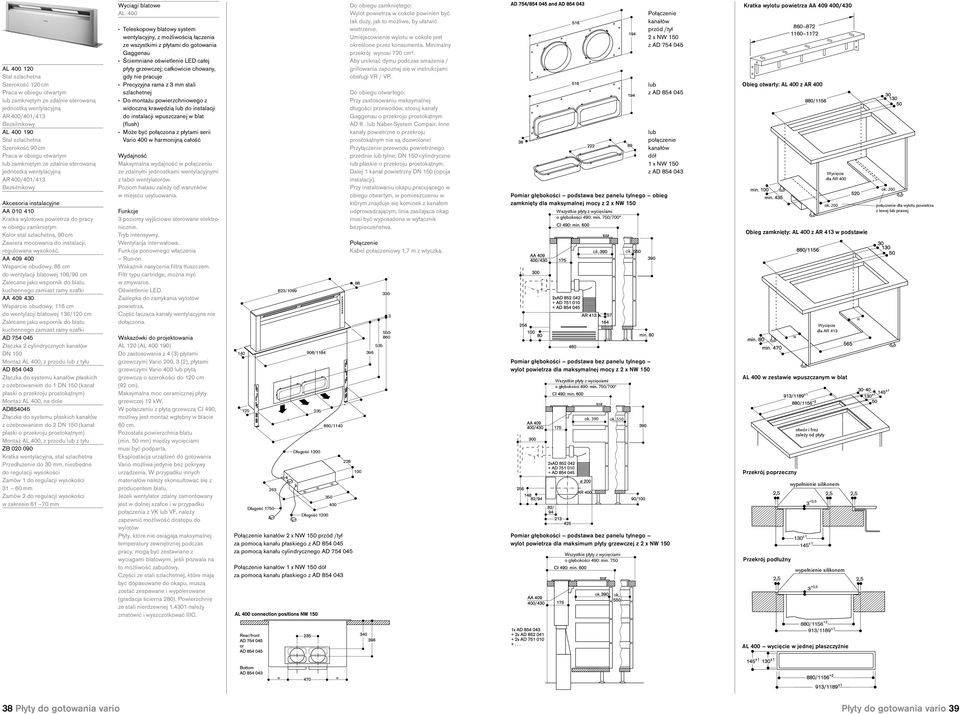

20 AL Stal szlachetna Szerokość 120 cm Praca w obiegu otwartym lub zamkniętym ze zdalnie sterowaną jednostką wentylacyjną AR 400/401/41 Bezsilnikowy AL Stal szlachetna Szerokość 90 cm Praca w obiegu otwartym lub zamkniętym ze zdalnie sterowaną jednostką wentylacyjną AR 400/401/41 Bezsilnikowy AA Kratka wylotowa powietrza do pracy w obiegu zamkniętym Kolor stal szlachetna, 90 cm Zawiera mocowania do instalacji, regulowana wysokość. AA Wsparcie obudowy, 86 cm do wentylacji blatowej 106/90 cm Zalecane jako wspornik do blatu kuchennego zamiast ramy szafki AA Wsparcie obudowy, 116 cm do wentylacji blatowej 16/120 cm Zalecane jako wspornik do blatu kuchennego zamiast ramy szafki AD Złączka 2 cylindrycznych kanałów DN 150 Montaż AL 400, z przodu lub z tyłu AD Złączka do systemu kanałów płaskich z ożebrowaniem do 1 DN 150 (kanał płaski o przekroju prostokątnym) Montaż AL 400, na dole AD Złączka do systemu płaskich kanałów z ożebrowaniem do 2 DN 150 (kanał płaski o przekroju prostokątnym) Montaż AL 400, z przodu lub z tyłu ZB Kratka wentylacyjna, stal szlachetna Przedłużenie do 0 mm, niezbędne do regulacji wysokości Zamów 1 do regulacji wysokości 1 60 mm Zamów 2 do regulacji wysokości w zakresie mm Wyciągi blatowe AL 400 Teleskopowy blatowy system wentylacyjny, z możliwością łączenia ze wszystkimi z płytami do gotowania Gaggenau Ściemniane oświetlenie LED całej płyty grzewczej; całkowicie chowany, gdy nie pracuje Precyzyjna rama z mm stali szlachetnej Do montażu powierzchniowego z widoczną krawędzią lub do instalacji do instalacji wpuszczanej w blat (flush) Vario 400 w harmonijną całość Wydajność Maksymalna wydajność w połączeniu ze zdalnymi jednostkami wentylacyjnymi z tabel wentylatorów. Poziom hałasu zależy od warunków w miejscu usytuowania. poziomy wyjściowe sterowane elektronicznie. Tryb intensywny. Wentylacja interwałowa. Funkcja ponownego włączenia Run-on. Wskaźnik nasycenia filtra tłuszczem. Filtr typu cartridge, można myć w zmywarce. Oświetlenie LED. Zaślepka do zamykania wylotów powietrza. Część łącząca kanały wentylacyjne nie dołączona. AL 120 (AL ) Do zastosowania z 4 () płytami grzewczymi Vario 200, (2), płytami grzewczymi Vario 400 lub płytą grzewczą o szerokości do 120 cm (92 cm). Maksymalna moc ceramicznej płyty grzewczej 12 kw. W połączeniu z płytą grzewczą CI 490, możliwy jest montaż wgłębny w blacie 60 cm. Pozostała powierzchnia blatu (min. 50 mm) między wycięciami musi być podparta. Eksploatacja urządzeń do gotowania Vario możliwa jedynie bez pokrywy urządzenia. W przypadku innych materiałów należy skonsultować się z producentem blatu. Jeżeli wentylator zdalny zamontowany jest w dolnej szafce i w przypadku połączenia z VK lub VF, należy zapewnić możliwość dostępu do wylotów Płyty, które nie osiągają maksymalnej temperatury zewnętrznej podczas pracy, mogą być zestawiane z wyciągami blatowymi, jeśli pozwala na to możliwość zabudowy. Części ze stali szlachetnej, które mają być dopasowane do okapu, muszą zostać zespawane i wypolerowane (gradacja ścierna 280). Powierzchnię ze stali nierdzewnej należy zmatowić i wyszczotkować IIIC. Połączenie kanałów 2 x NW 150 przód /tył za pomocą kanału płaskiego z AD za pomocą kanału cylindrycznego AD Połączenie kanałów 1 x NW 150 dół za pomocą kanału płaskiego z AD Do obiegu zamkniętego: Wylot powietrza w cokole powinien być tak duży, jak to możliwe, by ułatwić wietrzenie. Umiejscowienie wylotu w cokole jest określone przez konsumenta. Minimalny przekrój wynosi 720 cm². Aby uniknąć dymu podczas smażenia / grillowania zapoznaj się w instrukcjami obsługi VR / VP. Do obiegu otwartego: Przy zastosowaniu maksymalnej długości przewodów, stosuj kanały Gaggenau o przekroju prostokątnym AD 8. lub Naber-System Compair. Inne kanały powietrzne o przekroju prostokątnym nie są dozwolone! Przyłączenie przewodu powietrznego przednie lub tylne: DN 150 cylindryczne lub płaskie o przekroju prostokątnym. Dalej 1 kanał powietrzny DN 150 (opcja instalacji). Przy instalowaniu okapu pracującego w obiegu otwartym, w pomieszczeniu w którym znajduje się kominek z kanałem odprowadzającym, linia zasilająca okap musi być wyposażona w wyłącznik bezpieczeństwa. Połączenie Kabel połączeniowy 1,7 m z wtyczką. Wszystkie płyty z wycięciami o głębokości 490: min. 750 ok. ok. Połączenie kanałów przód /tył 2 x NW 150 z AD lub z AD lub połączenie kanałów dół 1 x NW 150 z AD Pomiar głębokości podstawa bez panelu tylnego obieg zamknięty dla maksymalnej mocy z 2 x NW 150 Pomiar głębokości podstawa bez panelu tylnego wylot powietrza dla maksymalnej mocy z 2 x NW 150 Pomiar głębokości podstawa bez panelu tylnego wylot powietrza dla maksimum płyty grzewczej z 2 x NW 150 ok. ok. 90 ok. 550 ok. Kratka wylotu powietrza AA /40 AL 400 w zestawie wpuszczanym w blat ok. 200 Przekrój poprzeczny Przekrój podłużny ok. 200 AL 400 wycięcie w jednej płaszczyźnie 8 Płyty do gotowania vario Płyty do gotowania vario 9
